САБВУФЕР СВОИМИ РУКАМИ

   Хочу вам рассказать, дорогие господа радиолюбители, о том как я делал сабвуфер в свою комнату. Сперва хотел изготовить основной канал (на бас) на микросхеме TDA2050 и для двух сателитов - на TDA2030. Как вы знаете, так сделаны почти все недорогие китайские вуферы. Но потом немного поразмыслив решил не уподобляться китайским братьям и сделал заметно помощнее. На бас прикупил микросхему TDA7294, а для сателитов поставил уже упомянутую TDA2050. Думаю будет неплохо. Две колонки по 24 Ватта и основной мощностью в 60 Ватт.


   Изготовление начал с корпуса. Это самая пыльная часть работы. Не стал углубляться в теорию по всяким там вычислениям параметров Тиля-Смоля для динамика и программ для обсчета объема ящика. Просто прикинул приблизительные размеры на глаз и выпилил лобзиком заготовки из плит ДСП. Соединял саморезами. Все места соединений промазывал клеем ПВА. Ящик должен получиться практически герметичным. Если останутся большие щели, то ни о каком басе можно и не мечтать. Настраивал только длину трубы фазоинвертора по наилучшему звуку.

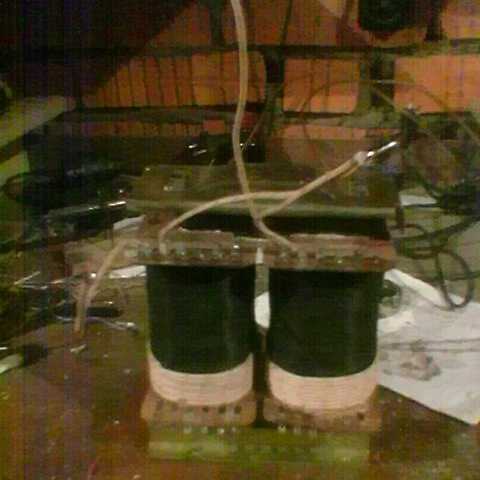

   Далее силовой трансформатор. Была идея изготовить импульсный БП, но тут на глаза попался силовой трансформатор ТС-270 от старого цветного лампового телевизора. Лучше уже перемотаю этот, чем буду лепить плату импульсника. Там ведь тоже надо мотать трансформатор. Да, ТС-270 имеет довольно большую мощность и с легкостью потянул бы даже два таких сабвуфера, но какой был в наличии. Снял с него обмотки, оставив только сетевую, намотал новые. Для питания микросхем надо двухполярное напряжение 2*25В, а для питания блока тембров и фильтра для саба – 2*14В.


   Усилитель на TDA7294. Схем и плат этого усилка есть множество на просторах интернета. Я использовал эти. Скажу только на счет резистора R10 на 3,3 Ом. Вместо него можно поставить и перемычку. Он и так перемкнет со средней точкой в блоке питания и фильтре НЧ. Не знаю зачем он там нужен, наверно для устранения фона, если подавать сигнал с другого источника. Плата проверенная и рабочая.

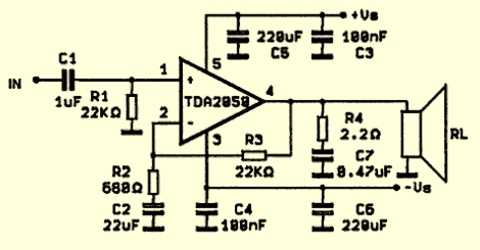

   Рассмотрим стерео-усилитель для сателитов. Знаменитая TDA2050. Схема подключения стандартная из даташита. Плата находилась в программе Layout 6.0, как макрос. Зачем изобретать велосипед, если все нарисовано до меня? Абсолютно все элементы подписаны. Просто повтыкал детальки и спаял.


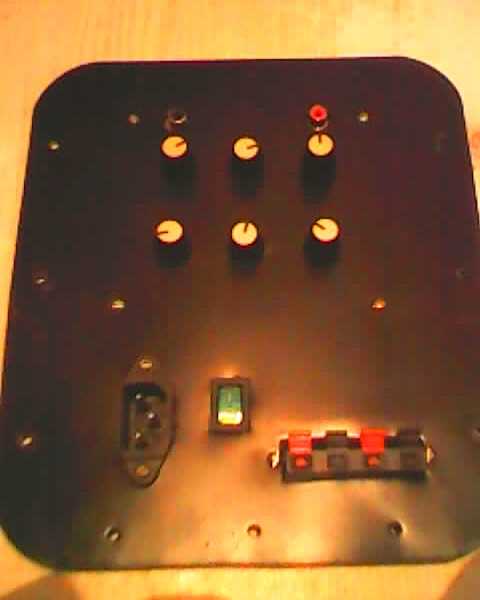

   Блок тембров. Известная схема на NE5532. Плата тоже была разведена. Оставалось только сделать ее по технологии ЛУТ. Переменные резисторы лучше приобрести новые, а не снятые с какой то старой гнилой техники - старые при регулировке могут "шуршать”. Корпуса всех резисторов надо спаять между собой медной проволкой и присоединить на общий провод. Не на минус питания, а на среднюю точку. Провода от платы к регулировочным резисторам как можно меньшей длинны, и желательно заэкранированые.


   Фильтр НЧ. Это единственная плата, которую рисовал сам. Использован там операционный усилитель TL072. Все конденсаторы в звуковом тракте – только пленочные. Ни в коем случае никакой керамики! Керамику ставить только как блокировочные в фильтре питания. Схема и фото готовой платы прилагаются ниже.


   Плату блока питания не рисовал. Просто взял кусок текстолита, разметил отверстия для конденсаторов и диодов, все аккуратно просверлил. Спаял навесом - и в путь.


   Низкочастотный динамик 10ГД-30Б. Соглашусь, что не самый лучший вариант. Какой удалось достать по дешевке, такой и поставил. Тем более, на него не идет вся мощь TDA7294. Питание усилителя пониженное. Эта микросхема может спокойно работать от напряжения 2*35В.

   Теперь испытания: для небольшой комнаты бас просто зверский! На среднем уровне громкости начинают скрипеть двери шкафа. Ну, соседи, держитесь! Я вам покажу кузькину мать!


   В качестве сателитов прикупил две колонки 25АС-225 в хорошем состоянии. Не хотелось возиться еще и с корпусами сателитов. В общем осталось немного пошпаклевать корпус, пошлифовать и покрыть самоклейкой или чем-то другим. Еще не определился. Пока немного послушаю и порадуюсь качеству нового звука. В итоге получился неплохой аппарат за небольшие деньги и сделанный своими руками. Теперь он будет радовать мой слух, а также делать веселее жизнь соседям:) Все файлы печатных плат находятся в архиве. Сабвуфер изготовил и протестировал
Бухарь
.

   Форум по самодельным аудиосистемам

   Обсудить статью САБВУФЕР СВОИМИ РУКАМИ




radioskot.ru

Простой усилитель для домашнего сабвуфера

Многих интересует вопросы использования электронного трансформатора в качестве блока питания для усилителя низких частот и изготовления такого дешевого «усилка» для домашнего сабвуфера.

Плата для такого устройства была разработана за один час.

Она представляет собой совокупность усилителя мощности низких частот (примерно 70-100 Вт), фильтра низких частот для сабвуфера, чтобы выдавать только чистый бас без прочей музыки, сумматора для объединения сигналов со стереоканалов в один единый, а также импульсного источника питания, чтобы все устройство могло работать напрямую от сети 220 В без использования дополнительных приборов.

Получился маленький усилитель с большими возможностями.

Начнем с того, что усилитель одноканальный, работает в классе AB и построен на ультралегендарной микросхеме TDA7294, обеспечивая выходную мощность в 70 наичистейших Вт. Для домашнего сабвуфера это более чем достаточно.

Обвязка для этой микросхемы довольно стандартная.

Блок питания представляет собой самый обычный электронный трансформатор. Был использован трансформатор Taschibra мощностью 105 Вт.

Он был полностью разобран и собран вновь на общей плате. Вторичная обмотка силового трансформатора была перемотана. Родная выдавала 12 В выходного напряжения, а новая же стала выдавать двухполярные 28 В.

Сетевая обмотка состоит из 85 витков провода толщиной 0,5 мм. Вторичная обмотка была намотана скруткой, общий диаметр которой составляет 1,2-1,5 мм. Она состоит из 40 витков с отводом из середины.

Сетевую и вторичную обмотки нужно изолировать друг от друга. Для намотки возможно использование Ш-образного сердечника. Это будет даже удобнее для изолирования обмоток.

После входного выпрямителя рекомендуется поставить сглаживающий электролит на 100-120 мкФ 400 В.

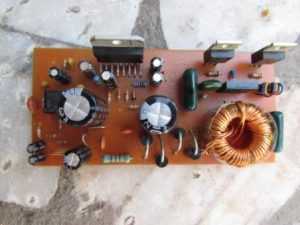

Плата получилась очень компактной, несмотря на то, что на ней разместились 3 отдельных части системы, не считая пассивного сумматора.

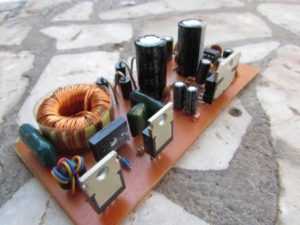

Силовые транзисторы серии MJE13007 в корпусе ТО220 установлены на общий теплоотвод вместе с микросхемой усилителя мощности. Все силовые компоненты в лице микросхемы и транзисторов необходимо обязательно изолировать от теплоотвода. Не помешает и термопаста.

На плате не имеется защиты акустики от «постоянки», в случае если усилитель сгорит. Нет и защиты на блоке питания. При желании можно установить без проблем. Отсутствие защит не говорит о том, что схема ненадежна. Если ничего не замыкать, то все будет работать очень долго. В некоторых автомобильных усилителях промышленного производства также отсутствует защита – и ничего!

Для фильтрации сигнала задействована также довольно стандартная схема фильтра второго порядка, обеспечивающая срез 100 Гц.

Схема построена на основе дешевой и популярной микросхемы BA4558. Это сдвоенный операционный усилитель, который нашел широкое применение в аудиотехнике.

Питание фильтра однополярное. Напряжение питания составляет в районе 15 В. Резистор в цепи питания обеспечивает токогашение. Он должен быть 2-ваттный.

Далее, напряжение стабилизируется при помощи стабилитрона на 15 В и сглаживается небольшим электролитом.

Микросхему желательно установить на панельку типа DIP-8.

Как было упомянуто ранее, фильтр обеспечивает срез порядка 100 Гц, то есть все частоты, которые находятся выше, будут отсутствовать. При желании можно сделать частоту среза пониже.

Для объединения сигналов с обоих каналов до фильтра задействована простая схема пассивного сумматора.

Правильно собранная схема не нуждается в наладке. Все должно заработать сразу.

При сборке обратите внимание на наличие двух перемычек.

обратите внимание

После завершения сборки настоятельно рекомендуется проверить работоспособность отдельных частей. Сначала проверяется блок питания (фильтр и усилитель отключаются заранее). Если с блоком все в порядке, то подключается усилитель, и проверяется его работа. А в конце уже можно подключить и проверить фильтр низких частот. На плате выводы микросхем пронумерованы.

Итак, главный вопрос о возможности использования электронных трансформаторов для питания усилителей, наконец, получил ответ. Да, это возможно. Даже без всяких доработок, хотя использование сетевого фильтра на входе электронного трансформатора, а также сглаживающего электролита после моста пойдет только на пользу. Не помешали бы и дроссели после выходного моста. Но на слух никакой разницы в звучании обнаружено не было.

Прикрепленные файлы: СКАЧАТЬ

АВТОР: АКА КАСЬЯН.






volt-index.ru

САБВУФЕР СВОИМИ РУКАМИ

САБВУФЕР СВОИМИ РУКАМИ

     Рано или поздно многие понимают, что басов много не бывает, и сколько бы ни искали колонок помощнее - низов всё равно хочется больше. Выход один - использовать сабвуфер.  Купить хороший сабвуфер можно, но лишние 200 - 300$ найдутся далеко не у каждого. Значит будем делать сабвуфер своими руками!

     Вначале решим вопрос с питанием: хороший трансформатор, ватт на 150 имеющий нужное двухполярное напряжение и ток на дороге не валяется, а самому мотать очень не хочется. И не надо. Покупаем электронный трансформатор на стандартное напряжение 12 В и мощность 100 - 150 Ватт и подключив к его выходу ферритовое кольцо К40х30х20 с первичной обмоткой 13 витков ПЭЛ 1,2; двумя вторичными по 28 витков того же провода имеем двухполярное напряжение по 25 В.

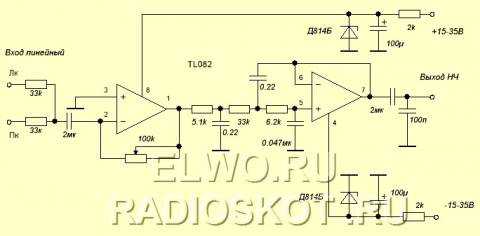

     Схема сабвуфера своими руками состоит из активного фильтра на TL082 (TL062) и самого усилителя, собранного по стандартной двухтактной схеме. Для улучшения качества звука (а кто сказал, что басы не критичны к коэффициенту искажений ?), на выходе стоит пара полевых транзисторов. Более подробно про ФНЧ - расчёт, схему и рисунки печатных плат читайте на форуме. Один из отличных вариантов схемы фильтра для сабвуфера с фазовращателем - на рисунке.

     Питается сабвуфер или от вышеуказанного электронного трансформатора, или от обычного на трансформаторе, с двумя обмотками по 20 - 30 В на ток 3 А.

     Следует учесть, что электронные трансформаторы не работают при малых токах нагрузки, поэтому данный сабвуфер своими руками работает в классе А, что как Вы понимаете тоже очень хорошо отражается на качестве звучания. Ток потребления каждого плеча должен быть не менее 0,6 А. Выставляется он подстроечным резистором на 1 к.

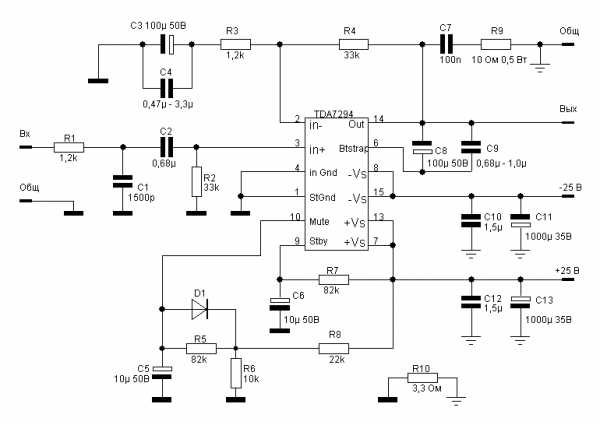

   Как вариант, можете в качестве УМЗЧ использовать микросхему TDA7294, включенную по нижеприведённой схеме.

     Динамик для сабвуфера своими руками берём любой низкочастотный, чем помощнее - данный саб выдаёт более 100 Ватт чистого синуса. Питание +-30 В, с максимальным током потребления в пиках, до 4 А. Измеренный коэффициент гармоник составляет менее 0,1 %.

     Для корпуса сабвуфера своими руками используем старый советский деревянный телевизор, можно ламповый или 3УСЦТ.

     Сверху в центре делаем распил, и получаем две боковухи с половинками верхней части. То есть две буквы Г. Одну из них переворачиваем - каркас готов, а дно будет используется как задняя стенка. Стыки законопатить герметиком и не забыть проделать спереди отверстие фазоинвертора диаметром 8 мм. Подробнее про расчёт и изготовление корпуса можно посмотреть на других ресурсах. А здесь читайте практический подробный пример сборки самодельного сабфувера

     Если возникли вопросы - пишите в ФОРУМ

   Динамики и акустика

elwo.ru

Активный сабвуфер своими руками

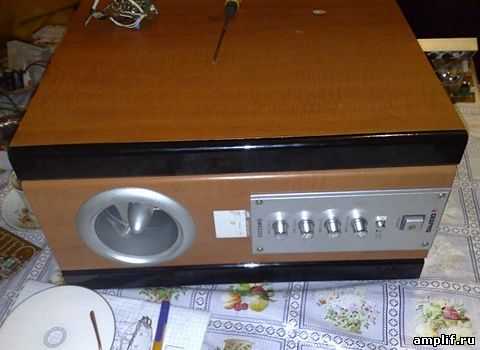

   Доброго всем дня дорогие друзья. Недавно пришел очередной клиент с заказом. Принес он с собой домашний сабвуфер в котором стоял только нч динамик. Усилители с трансформатором он заранее снял из ящика.

   Головка достаточно мощная - 40 ватт! Было решено поставить недорогой усилитель с простой схемой включения.

   Главное, чтоб усилитель активного сабвуфера питался от бортовой сети автомобиля (12 вольт).

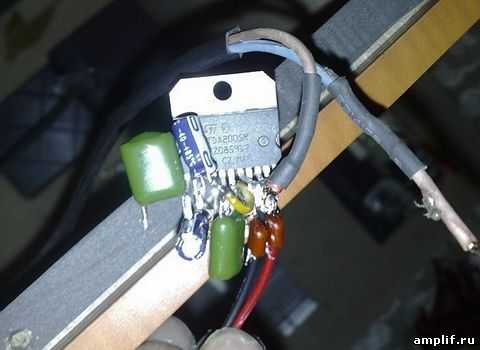

   Вариантов усилителей с такими требованиями море - остается только выбирать. На сей раз решил попробовать микросхему тда2004. Высококачественная стереофоническая микросхема, при мостовом включении обеспечивает мощность до 25 ватт на нагрузку 4 ом, если учесть, что головка у нас 3,2 ома, значит мощность повысится до 30 ватт или чуть больше.

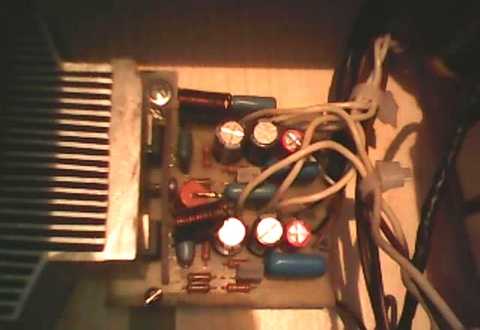

   Сразу была собрана мостовая схема усилителя, собран усилитель навесным монтажом, дефицитных деталей в схеме нет, емкость выходного конденсатора заменена на 1 микрофарад для повышения низких частот.

   От низкочастотного фильтра на сей раз было решено отказаться, поскольку клиент не требовал только <бассы>.

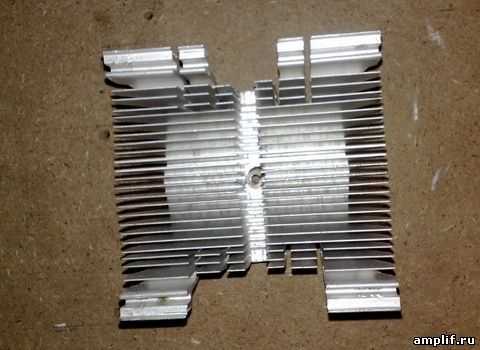

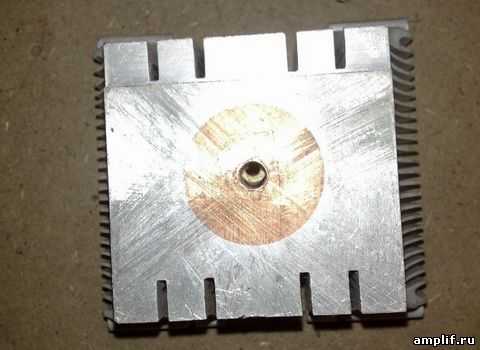

   Теплоотводом служит радиатор от компьютерного процессора.

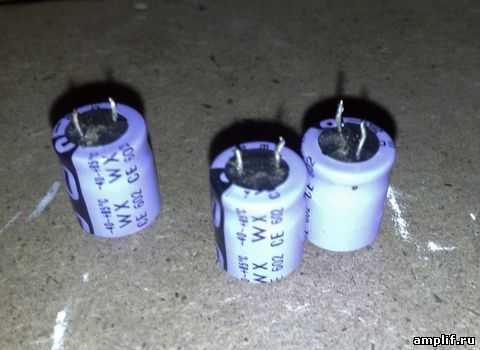

   Конденсаторы фильтрации питания на 16 вольт 3300 микрофарад.

   Дроссель для фильтрации помех намотан на ферритовом кольце от компьютерного блока питания, содержит 30 витков провода с диаметром 0,8 миллиметр.

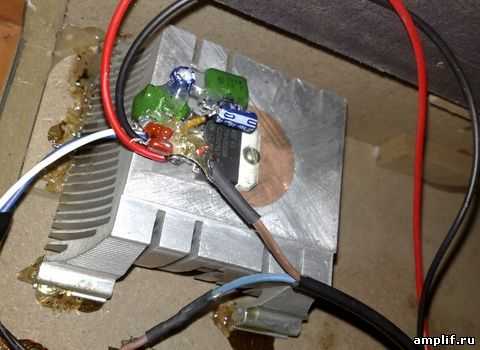

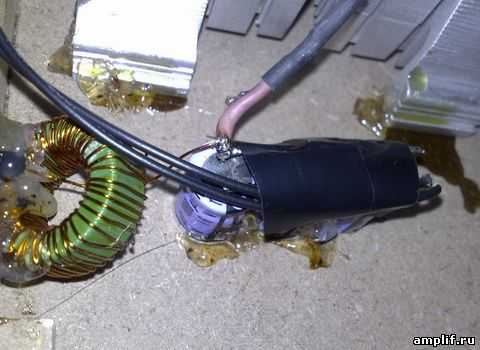

   Позже расиаатор был прикреплен на дно ящика при помощи силикона, затем для прочности был залит клеем момент.

   Регулятор громкости имеет сопротивление 47 килоом, хотя можно использовать регуляторы с сопротивлением от 10 до 200 килоом. Выключателем питания служит заводской выключатель сабвуфера, который служил как выключатель сетевого питания.

   Усилитель мощности активного сабвуфера (микросхему) можно заменить на тда2005, выходная мощность при этом почти не пострадает, схема включения та же, что и у микросхемы тда2004. После завершения всех работ, все детали тщательно были оформлены силиконом для прочности, затем крышка ящика была закрыта. Для начала усилитель был включен от блока питания на 14 вольт, заработала на ура, высоких частот почти нету, четкие и глубокие низкие частоты, достаточно громкий и качественный звук.

   Затем самодельный активный саб был установлен в машине клиента, установка очень простая, нужно подключить только плюс и минус питания, также через один провод подать звуковой сигнал на вход усилителя (на вход регулятора громкости).

   В машине усилитель вел себя тоже замечательно, благодаря качественной фильтрации шум от двигателя никак не проникал в звук усилителя.


Понравилась схема - лайкни!

ПРИНЦИПИАЛЬНЫЕ СХЕМЫ УНЧ

Смотреть ещё схемы усилителей

       УСИЛИТЕЛИ НА ЛАМПАХ          УСИЛИТЕЛИ НА ТРАНЗИСТОРАХ



УСИЛИТЕЛИ НА МИКРОСХЕМАХ          СТАТЬИ ОБ УСИЛИТЕЛЯХ



amplif.ru

Сабвуфер своими руками | Мастер Винтик. Всё своими руками!

Автомобильный сабвуфер своими руками

Небольшие по размеру динамики, установленные в автомобиле, не обеспечивают хорошее воспроизведение низких частот («басов»). Один из  вариантов решения этой проблемы — установить в автомобиль сабвуфер с усилителем общим для правого и левого каналов со своим динамиком. Сабвуфер будет воспроизводить только низкочастотные составляющие звукового диапазона. Далее вы узнаете как сделать сабвуфер своими руками.

Вот только стоит такой сабвуфер с дополнительным усилителем едва ли не дороже всей стереосистемы вместе взятой. Поэтому я и решил сам взяться за его изготовление.

Необходимые детали и материалы

ДСП (фанера) для донышка, ДВП — для округлого  корпуса, ковролин, клей. Для сборки сабвуфера я приобрел 10-дюймовый низкочастотный динамик ALTRONIX E-RSW1039A, два электронных набора для радиолюбителей — «Активный блок обработки сигнала для сабвуферного канала» и «Мощный одноканальный усилитель низкой частоты» (МАСТЕР КИТ NM2117 и NM2034), 5 м специального кабеля (ROCAR HIENDPCOFC SPEAKER CABLE) для подключения акустической системы, корпус для сборки электроники (Z-4A), клеммы, разъемы, штекеры.

Чертёж сабвуфера

Конструкция корпуса акустического агрегата закрытого типа с фазоинвертором.

Сначала пришлось заняться изготовлением корпуса акустической системы типа «закрытый ящик» с фазоинвертором.

Полезный объем корпуса V, диаметр d, длину l трубы фазоинвертора и другие параметры рассчитал на компьютере с помощью программы JBL SpeakerShop (для расчетов можно воспользоваться и этой программой). Все эти расчеты программа выполняет исходя из характеристик используемого динамика (полной добротности Qts, резонансной частоты Fs, эквивалентного объема Vas и т.д.). В моем случае получилось: d=60
мм, l=96 мм. Для динамиков другого типа эти параметры будут, естественно, другими, и в конструкцию акустического агрегата необходимо внести соответствующие изменения. Проще всего в домашних условиях сделать корпус для сабвуфера в виде круглого бочонка, у которого динамик встроен в одно из донышек.

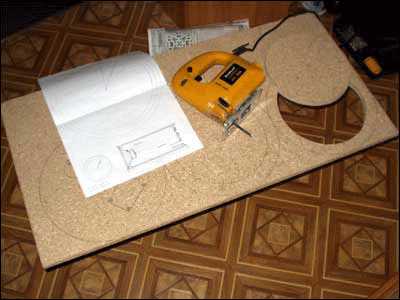

При этом оба донышка можно вырезать электролобзиком из ДСП или многослойной фанеры, а цилиндрический корпус согнут из листа ДВП.

Оба круглых донышка корпуса выпилены лобзиком из ДСП. Сначала я сомневался в прочности такой конструкции и предполагал наклеить два слоя, но после завершения сборки все мои сомнения развеялись, так как корпус получился очень жестким и с ДВП в один слой. Согнуть же заготовку из листа ДВП в цилиндр оказалось довольно просто. Для этого ее достаточно распарить с внешней стороны, проглаживая утюгом через мокрую тяпку. После того как лист ДВП был согнут, круглые донышки я вклеил ПВА и дополнительно закрепил скобками с помощью строительного степлера.

Готовый корпус с внешней стороны обшил ковролином (наклеил и закрепил скобами).

Готовый корпус обшивается ковролином В заключение вклеил трубу фазоинвертора, закрепил на задней панели вставку с клеммами для подключения, подпаял провода и установил на место динамик. Все получилось очень неплохо.

Акустический агрегат в собранном виде



Усилитель для сабвуфера

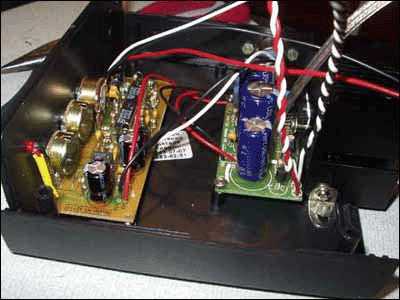

Со сборкой электроники никаких проблем не возникло. В оба набора «МАСТЕР КИТ» вложены довольно подробные и понятные инструкции, по которым все можно собрать и подключить легко и просто.

Единственное, что сделал не по инструкции — вместо рекомендованного для микросхемы усилителя мощности радиатора площадью 600 см2 установил радиатор центрального процессора (разъем Socket 370) с вентилятором, оставшимся после модернизации компьютера. Замена оказалась вполне приемлемой. И, наконец, электронику я специально вынес в отдельный корпус, хотя рациональнее было бы поместить ее в корпусе акустического агрегата, выгородив для этого специальный отсек. Но мне очень хотелось самому «покрутить» все эти ручки и настроить сабвуфер непосредственно в салоне автомобиля при прослушивании реальной «музыки».

Поэтому собранный усилитель я разместил в перчаточном боксе, а на его лицевую панель дополнительно установил отдельный выключатель питания.

Можно сделать простой усилитель для сабвуфера своими руками по приведённой ниже схеме.

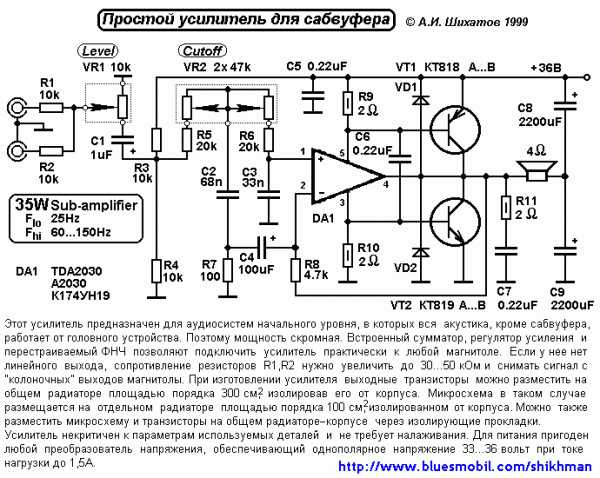

В этой статье подробнее об усилителе для сабвуфера.

Электронный блок сабвуфера установлен в перчаточном боксе, называемом в просторечье «бардачком». Звучит стереосистема с самодельным сабвуфером ничуть не хуже, чем с фирменным, а стоит в несколько раз дешевле.

Но главное в том, что это удалось сделать своими руками! Удачи!
