видео и схемы, как самому сделать компактный активный и пассивный автосабвуфер

Акустический усилитель в автомобиле позволяет обеспечить воспроизведение низких частот в высоком качестве. Чтобы сделать сабвуфер в машину своими руками, нужно выбрать динамик, тип корпуса, а также учесть все нюансы по сборке устройства.

Содержание

[ Раскрыть]

[ Скрыть]

Какой нужен динамик?

Выполняя сборку небольшого акустического сабвуфера первое, что надо делать — определиться с типом музыкальной колонки, которая служит базой. Нужно учитывать габариты устройства, а также его технические свойства.

Параметры

Основной характеристикой при выборе динамика для сабвуфера является сопротивление. Если нагрузка на устройство составит около 1-2 Ом, это приведет к снижению качества звучания. Оптимальным вариантом будет покупка динамика с сопротивлением в районе 2-4 Ом. При приобретении устройства важно учесть один нюанс — мощность колонки будет выше, чем параметр у усилителя. Это обусловлено тем, что динамику нужен некий запас прочности в виде разницы, чтобы увеличить его ресурс эксплуатации.
Если на руках уже имеется колонка и усилитель, то надо определить разницу в мощностях между этими устройствами. Затем на регуляторе громкости последнего нужно сделать отметку, чтобы ее не превышать. Надо помнить о том, что ни один динамик не сохранит качество звучания, функционируя на максимальной громкости. В результате такой эксплуатации произойдет нарушение баланса частот.

Канал «Flexing Studio» рассказал о выборе технических параметров для автомобильного акустического оборудования.

Размеры

Делая сабвуфер в машину своими руками, надо определиться с габаритами устройства:

Колонки диаметром 6 дюймов обычно используются в качестве дополнительного источника средних басов. Их применение позволит обеспечить акустику средним по звучанию сабвуфером. Оптимально использование таких динамиков в салонах небольших автомобилей.
Устройства 8 дюймов рассчитаны на применение в качестве дополнительных фронтальных низких частот. На практике — не лучший вариант для использования в основном сабвуфере.
Динамики на 10 и более дюймов — оптимальный тип. Такие устройства обеспечивают качественное звучание, наполняя свободное пространство корпуса мощной вибрацией. Если динамик установить в «закрытый ящик», это позволит выдавать качественное звуковое давление. Оптимальным вариантом считаются колонки на 12 дюймов и более, их установка допускается в корпусы объемом до 35 литров.
Для салона большого автомобиля рекомендуется использовать устройства на 15 дюймов. Но в плане реализации это сделать сложно, поскольку для такого динамика потребуется корпус объемом около 90 литров.

Канал «D Style Audio. Студия Автозвука» рассказал о выборе размеров коробок и дал рекомендации по предотвращению ошибок при изготовлении сабов.

Выбор вида сабвуфера

Прежде чем устанавливать саб для акустической системы в авто, надо определиться с его видом. На сегодня различается два тип устройств — активные и пассивные. Первые оборудуются встроенной системой звукоусиливающего тракта, а также обладают возможностью регулировки баланса частот — эквалайзером. Благодаря использованию усилительного устройства такие сабвуферы не нуждаются в мощностных характеристиках штатной аудиосистемы. Динамик самостоятельно раскачает колонки до нужного значения.

К основным особенностям надо отнести и высокую надежность устройства. Это достигается благодаря заводской компоновки, а также инженерного расчета, присущего для производителей сабов. Если в приоритете приобрести качественное устройство, которое прослужит не один год, то рекомендуется выбрать активный вариант.

Такие сабвуферы обладают недостатками:

В продаже динамики поставляются в готовом виде. Появляются сложности при установке в салоне транспортного средства. На практике это более характерно для оборудования, выполненного в универсальном корпусе. Его хоть и можно установить практически в любое место, но потребителю при монтаже придется столкнуться с неудобствами.
Любители качественного звучания могут не оценить работу устройства. При изготовлении производители пытаются добиться нужных размеров, которые подходят для большинства салонов современных авто. Но это делается в ущерб высокой эффективности устройства. На практике материалы, из которых производится корпус, не всегда характеризуются значительным качеством.

Пассивный тип устройств отличается от активного тем, что в нем не реализован встроенный усилитель, а также отсутствует возможность корректирования частотного диапазона. Комплектация такого сабвуфера включает в себя только колонку и корпус, в который она устанавливается. Но и качество исполнения последнего не будет на высшем уровне. Рекомендуется приобрести более мощный динамик.

Отсутствие элементов управления рассматривается, как достоинство для проигрывания треков. Поскольку нет искажений, которые может добавить дополнительная электроника, точных результатов позволит добиться подстройка звуковых характеристик.

Канал «Sundown Russia» подробно сравнил все характеристики, преимущества и недостатки акустических приспособлений открытого и закрытого типа.

Особенности размещения

Активный тип устройств располагается почти в любом месте. Но от расположения пассивного сабвуфера зависит качество воспроизводимого баса и музыки в целом.

Допускается несколько мест для монтажа динамиков, они описаны в таблице.

Установка	Особенности
В центральной части салона, впереди	Этот вариант оптимальный, если требуется связать устройство с фронтальными колонками. Такое место монтажа позволит обеспечить высокий уровень воспроизведения аудиофайлов. Но в большинстве современных машин свободного пространства впереди для установки сабвуфера нет. Такой вариант более актуален для внедорожников или микроавтобусов
В багажном отсеке, направив сам динамик вперед	Такой способ установки популярен среди наших соотечественников. Он подходит для всех типов автомобилей
В багажном отделении, но направив колонку назад	Хороший вариант для машин, выполненных в кузове хэтчбек. Благодаря данному типу расположения звуковая волна при воспроизведении не будет встречать препятствия на пути. Установка саба в багажном отсеке назад не подойдет для транспортных средств, выполненных в кузове купе или седан. В результате звук деформируется, что связано со спецификой конструкции отделения
Под сиденье, на полу автомобиля	Неплохой вариант, если надо спрятать устройство, но востребованностью среди автовладельцев не пользуется. Сам саб располагается на одном уровне с полом. А в результате установки под креслом звуковые волны встречают различные преграды на пути
На задней полке в салоне автомобиля	Такой вариант размещения оптимально подойдет для всех транспортных средств, независимо от кузова. Основное условие для этого — полка должна быть широкой и прочной. Так она сможет выдерживать низкочастотные басы и не искажать качество звука

Выбирая место для монтажа сабвуфера, нужно произвести точный расчет, это позволит понять, насколько безопасной будет энергия низких частот для окружающих приспособлений. Это важно, поскольку резонанс от короба устройства нанесет повреждения не только месту монтажа, но и другим элементам кузова, например, стеклам.

Проектирование коробки

Чтобы сделать компактный саб, надо рассчитать объем корпуса, а также выбрать материал, из которого он изготовляется. При разработке допускается использование готовых чертежей и схем, взятых с интернета.

Канал «Школа Автозвука Сергея Туманова» подробно рассказал о проектировании коробок для автомобильных акустических устройств.

Как рассчитать литраж корпуса

Объем коробки считается основной характеристикой, которая определяет качество звучания колонок в сабе. Для расчета этого показателя можно воспользоваться двумя методами — с применением специального программного обеспечения либо вручную. В качестве утилит применяется ПО Winisd либо JBL SpeakerShop. Такой софт позволит определить оптимальные размеры устройства и объем корпуса для конкретной модели транспортного средства. Также программы смогут произвести расчет габаритов всех компонентов, которые используются для сборки, с учетом этих данных производится изготовление устройства.

Для вычисления объема корпуса надо воспользоваться формулой V=H*L*A, описание основных значений:

H — высота коробки для динамика;
L — длина корпуса;
А — высота самой колонки.

Из чего изготовить короб

Корпус устройства должен соответствовать динамическим законам акустики, это обеспечит максимально насыщенный и четкий звук. Для производства различных видов коробов понадобятся разные материалы. Чтобы устройство обеспечивало плотное звучание и позволило его изолировать, можно использовать ДСП либо многослойную фанеру. К основным достоинствам таких материалов относится доступная стоимость, а также простота обработки. ДСП и фанера прочны и позволяют сделать качественную изоляцию.

Толщина материала для производства короба сабвуфера составит 3 см.

Как сделать саб своими руками?

Для сборки самодельного акустического устройства перед изготовлением надо определиться с типом корпуса. Существует несколько вариантов видов коробок.

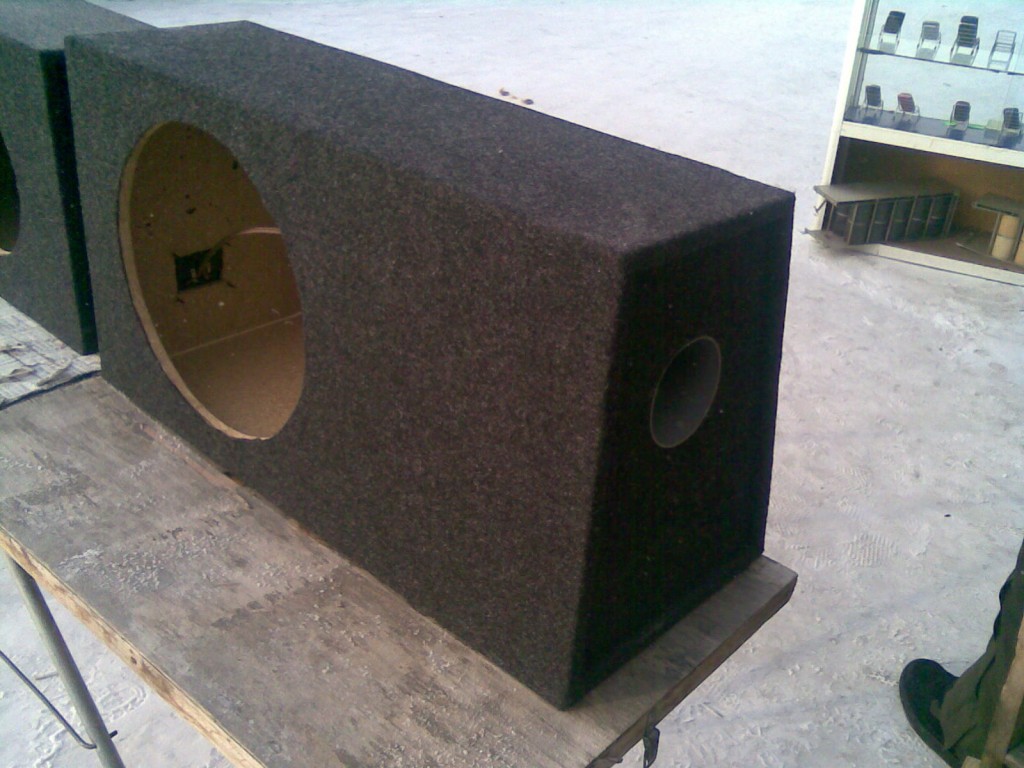

Закрытый ящик

Чертеж для создания закрытого корпуса сабвуфера

Для изготовления короба потребуется ДСП, толщина материала составит 2,3 см, а для боковых стенок понадобятся доски по 2 см.

Процесс изготовления:

Из дерева с помощью лобзика выпиливаются поверхности в соответствии с размерами, рассчитанными заранее по чертежу.
Выполняется сборка корпуса. Для фиксации составляющих элементов допускается применение суперклея, но следует воспользоваться саморезами.

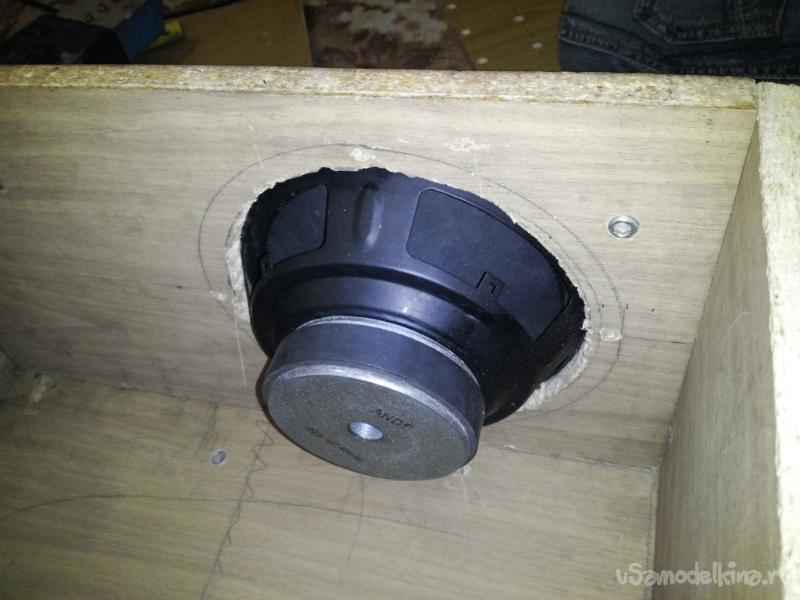

В стенках с помощью дрели делаются отверстия диаметром 3 мм. Для установки головок рекомендуется использовать сверло на 1 см.
Затем на боковой стенке с помощью циркуля делается разметка для установки динамика. Все отверстия вырезаются посредством электролобзика.
При функционировании динамик издает лишние частоты. Чтобы не допустить этого, сам терминал рекомендуется заэкранировать с помощью небольшой коробки. Место соединения обрабатывается клеем. Устройство фиксируется посредством саморезов.
Используя рубанок, удаляются лишние выступы на коробке.
Аналогично на передней части выполняется разметка, делается отверстие для установки колонки. Чтобы короб был защищен от воздействия влаги, его рекомендуется обработать нитролаком. Это средство наносится на внутреннюю часть передней панели.
Для обеспечения более высокой практичности короб оклеивается карпетом. Фиксация этого материала осуществляется с использованием нитролака.
На завершающем этапе колонка устанавливается на акустическом терминале и прикрепляется к коробу.

Фазоинвертор

Чтобы собрать корпус, потребуется:

слой шумоизоляционного материала;
саморезы для работы с деревом, их диаметр — 5 см;
дрель с набором сверел;
отвертка с крестовым наконечником;
электролобзик;
жидкие гвозди;
клей герметик и ПВА;
карпет;
фанера или ДСП толщиной 3 см, чтобы сделать максимально прочный короб и предотвратить пропускание звуковых волн.

Графический чертеж для изготовления корпуса саба с фазоинверторным устройством

Процедура разработки выполняется так:

Производится подготовка составляющих частей корпуса. Из фанеры или ДСП вырезаются передние и задние, а также боковые стенки. Надо сделать верхнюю часть и дно. Для этого используются расчеты и параметры в соответствии с определенным чертежом.
С учетом размеров колонки прорезается отверстие в передней части будущего короба.
Над ним также надо сделать щель для установки трубки фазоинвертора. Затем выполняется фиксация отсека к отверстию для устройства.
Друг с другом склеиваются боковые части корпуса. Это делается, когда оба отверстия готовы. Затем стенки фиксируются друг к другу с помощью саморезов. Каждый элемент крепления требуется закрутить до конца. Нельзя допустить появления пустых пространств между стенками, поскольку это приведет к искажению качества звука сабвуфера.
На задней поверхности короба выполняется вырезка отверстия, через которое прокладываются проводники.
Прежде чем осуществлять соединение составляющих частей корпуса, производится установка колонки.
Затем выполняется внутренняя отделка короба. Используя клей герметик либо смолу, производится обработка всех мест стыков и щелей, если они имеются, чтобы увеличить герметизацию. После того как материал высохнет, внутренняя часть короба обтягивается щумоизоляционной тканью.
По завершении работ отделки корпуса аналогичные действия выполняются с его внешней частью. Собранный короб требуется обтянуть карпетом или похожим материалом. Важно, чтобы ткань полностью закрывала все места стыков, а также отверстие для фазоинвертора. Для фиксации материала используется эпоксидная смола или степлер.

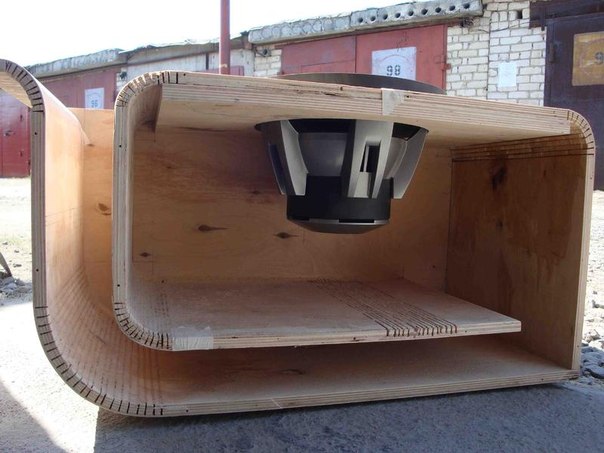

Бандпасс 4-го порядка

При создании такого короба можно ошибиться в расчетах, его изготовлением лучше заниматься автовладельцам, имеющим опыт в этом. Для конструирования модели корпуса рекомендуется воспользоваться специальным программным обеспечением. Непосредственно процедура сборки выполняется так же, как в описанных выше инструкциях.

Схематическое устройство корпуса бандпасса сабвуфера

Но надо учитывать нюансы:

Перегородка, в которую монтируется колонка, выполняется из двух листов фанеры либо ДСП.
Внутренняя часть корпуса обрабатывается шумоизоляционным материалом. Допускается использование ватина.
Сам клей требуется наносить штрихами по всему периметру. Не нужно его использовать много, поскольку это приведет к появлению статических характеристик.
Допускается дополнительная фиксация устройства с помощью строительного степлера.
Пайка проводников выполняется к колонке и к клеммным контактам.
Заднюю часть короба надо максимально загерметизировать. Достичь этого можно благодаря использованию скотча и жидких гвоздей, первый клеится сверху шва.
Чтобы сделать раструб фазоинверторного устройства, производится прогрев краев. Для этого применяются банки.
Для создания отверстия в крышке используется лобзик. В него требуется установить карпет с фазоинверторным устройством.
Обработка мест соединений выполняется с использованием жидких гвоздей.
Задняя часть крышки с фазоинверторным устройством обрабатывается шумоизоляцией. Когда фиксация элементов корпуса завершена, его требуется обклеить карпетом.

БП6

Вариант изготовления сабвуфера БП6 является сложным в плане сборки и проведения расчетов.

Графический рисунок для создания корпуса саба БП6

Он позволяет выдавать качественный звук, как бадпасс четвертого порядка, но частотный диапазон выше. Коэффициент полезного действия устройства, а также мощностные параметры вычисляются с использованием программного обеспечения. Все характеристики подбираются в соответствии с предпочтениями автовладельца. В целом конструкция короба сложнее по сравнению с закрытым ящиком и фазоинвертором.

Особенности сборки устройства:

Для создания более прочных соединений их рекомендуется сделать из деревянных брусков, которые фиксируются саморезами.
Все компоненты короба надо вырезать с учетом размеров. Для изготовления используется фанера или ДСП.
Процедура сборки выполняется по аналогичной технологии. Но вместо обычной шумоизоляции, применяется вата.

Сабвуфер «Стелс»

Для изготовления корпуса такого типа потребуется:

сама колонка;
решетка для динамика;
специальная розетка для подсоединения устройства;
комплект кабелей необходимой длины;
материал, из которого производится корпус — фанера либо ДСП, его толщина составит 2 см;
плита ДВП;
эпоксидная смола или клей;
лист стекловолокна;
кисть;
малярный скотч;
полиэтилен;
саморезы для работы с деревом длиной 4 см;
лобзик;
дрель с комплектом сверел.

Перед изготовлением короба надо определиться с местом установки саба. Из багажного отделения требуется убрать все инструменты и вещи, чтобы полностью его освободить. Затем выполняется демонтаж обшивки в отсеке. Ее надо осторожно удалить в месте, где устанавливается сабвуфер.

Простая схема с размерами для создания акустического устройства типа Стелс

Процедура изготовления выполняется так:

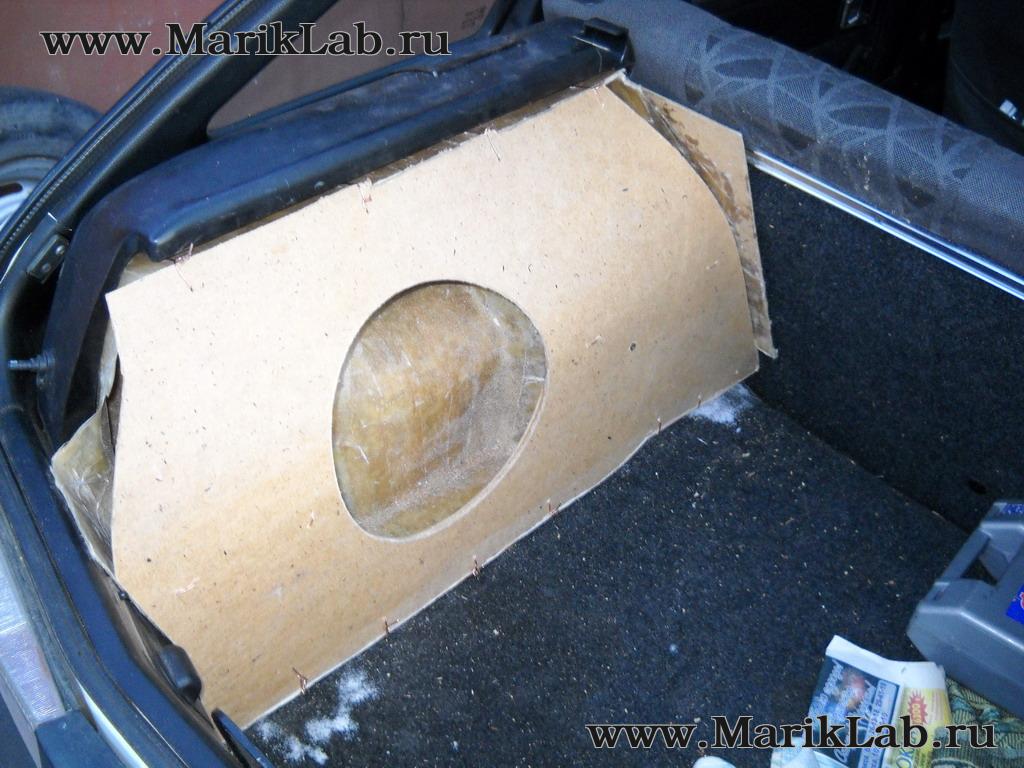

В месте, куда монтируется музыкальный девайс, надо проложить полиэтиленовую пленку. Ее наличие позволит защитить багажное отделение от клея и грязи.
Место монтажа сабвуфера проклеивается с помощью малярного скотча, для этого рекомендуется использовать не мене двух слоев.
Затем сверху производится укладка кусков стеклоткани. Заранее материал обрабатывается эпоксидной смолой или клеем. Стеклоткань рекомендуется приклеивать внахлест. При выполнении задачи важно сделать так, чтобы стыки были не виды. Не допускается наличие разрывов.
Стеклоткань наклеивается в несколько слоев, не менее пяти. Надо добиться, чтобы общая толщина материала составила 1 см.
Сам короб для акустического устройства твердеет около пятнадцати часов. Когда корпус полностью высохнет, продолжается работа.
Из ДСП либо фанеры вырезается нижняя часть коробки, которая используется в качестве дна. Она фиксируется на корпусе будущего устройства. Для крепления допускается применение герметика либо эпоксидного клея, чтобы предотвратить появление негерметичных швов на корпусе.
На коробе устройства останутся лишние детали, их надо удалить с помощью канцелярского ножа. Так уберутся остатки клея и стекловолокна.
Из ДСП вырезаются боковые стенки устройства, а также его крышка. Округлую часть короба рекомендуется сделать из фанеры. Материал требуется заблаговременно намочить водой, затем сформировать и надежно зафиксировать.
Все составляющие элементы из ДСП качественно проклеиваются эпоксидной смолой либо клеем герметиком. Затем их надо скрепить друг с другом, для этого используют саморезы.
На передней части короба делается отверстие, куда монтируется акустическая колонка.
С помощью дрели сзади или на боковой стенке надо просверлить небольшую щель. Через нее прокладываются кабели из сабвуфера для подключения.
В короб устройства монтируется колонка. Ее фиксация осуществляется посредством саморезов либо клея, можно использовать оба варианта. После сборки все составляющие саба устанавливаются.
На последнем этапе производится покраска акустического устройства либо обтяжка карпетом. Если использовать лак или краску, то все поверхности надо заранее зашлифовать. Быстрее и проще обклеить короб карпетом. Для фиксации материала используется клей или степлер со скобами.

Установка и подключение

При подсоединении устройства к акустической системе надо подготовить:

комплект кабелей — три проводника идет в одной обмотке для подключения питания, к автомагнитоле, а также аккумуляторной батарее;
предохранительный элемент;
конденсаторное устройство;
изолента или термотрубки;
кусачки;
пластмассовые хомуты;
набор гаечных ключей.

Карта подсоединения кабелей сабвуфера

Для подключения проводников используется такая схема:

Кабель от саба идет на усилительное устройство. Если это приспособление расположено в салоне, то требуется произвести укладку проводников через технологические отверстия в багажном отсеке. Чтобы скрыть кабели, их прокладывают под пластиковой облицовкой. Для этого декоративные накладки снимаются с помощью отвертки, выкручиваются саморезы. Нельзя прокладывать провода в районе движущихся частей кузова, чтобы не допустить их повреждения.
Затем от усилителя кабель идет на магнитолу. Выход для подключения располагается на задней части аудиоустройства. Автомагнитолу придется демонтировать, а также снять центральную консоль.
Положительный проводник питания при прокладке надо защитить от повреждений. Для этого его рекомендуется завернуть в гофру.
На положительном проводнике устанавливается предохранительное устройство. Его важно разместить ближе к аккумуляторной батарее.

Меры безопасности

Нюансы, которые надо учитывать при установке и подключении устройства:

Не допускается применение нерабочего инструмента или приспособлений, функционирующих со сбоями.
Работая с колющими и режущими предметами, надо соблюдать технику безопасности. Провода на электроинструментах не должны иметь повреждений. Вилка от дрели или электролобзика устанавливается в розетку легко и мягко.
Перед выполнением задачи надо удостовериться в том, что АКБ автомобиля отключена. Это позволит предотвратить поломки в акустической системе.

Фотогалерея

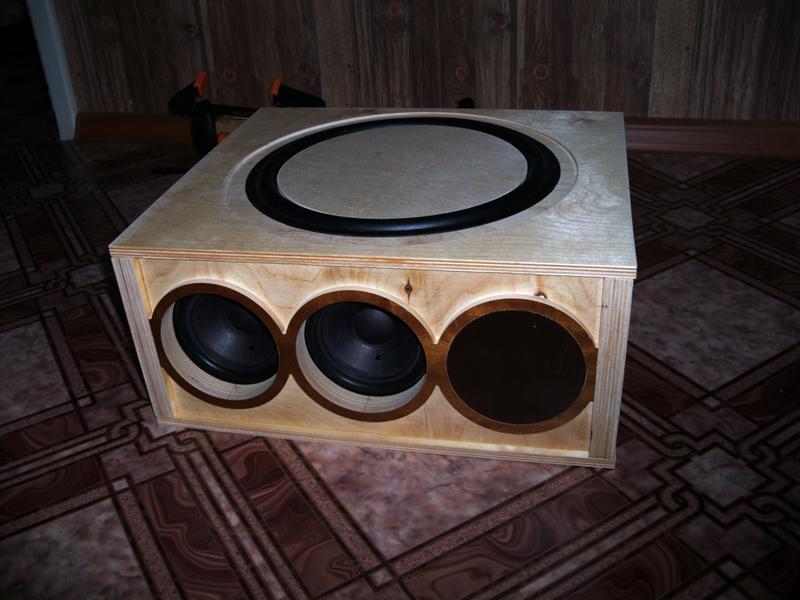

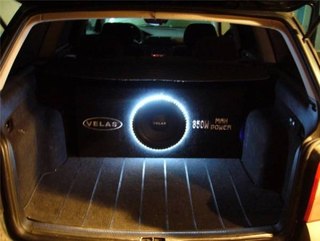

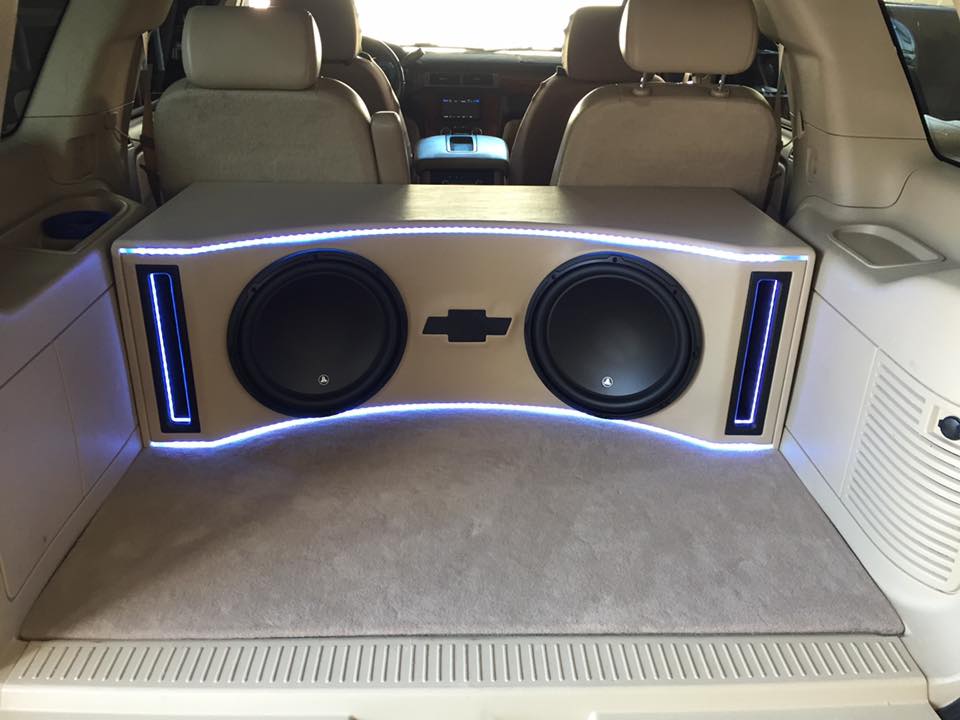

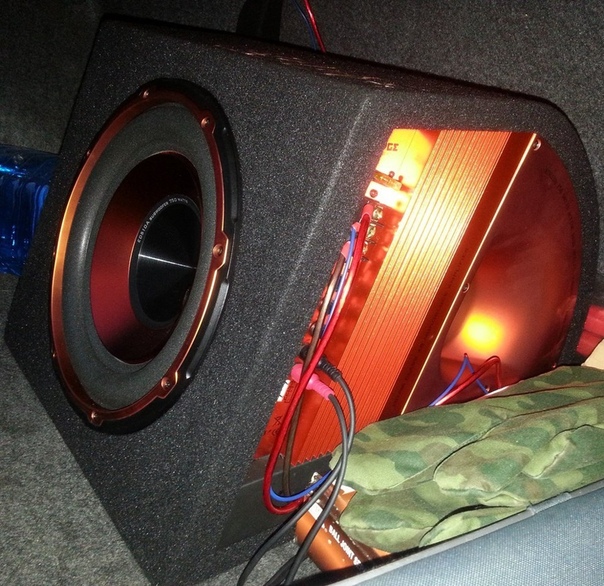

Фото самодельных сабов.

Видео «Пример изготовления сабвуфера из старых динамиков»

Канал «AVTO CLASS» привел образец самостоятельного создания акустического устройства и перемотки колонок, выпущенных при СССР.

Загрузка .

Как сделать сабвуфер своими руками в машину: чертежи, фото, видео

Всем привет! Многие автовладельцы ценят качественный звук в машине. Но далеко не всегда его можно получить от штатной аудиосистемы. Потому приходится идти на некоторые ухищрения, собирать самодельный комплекс и добиваться нужных результатов. Как вы поняли, сегодня я постараюсь вам рассказать о том, Как сделать и собрать сабвуфер своими руками в машину.

В действительности, если вы хорошо разбираясь в электросхемах, а также умеете держать в руках инструменты, ничего сложного в сборке и изготовлении нет. Подготовьте специальные чертежи, продумайте дизайн, подсмотрев хорошие идеи на фото, а также рассчитайте все необходимые параметры.

Даже если ваша аудиосистема в машине идет без усилителя, хороший пассивный или активный саб исправит ситуацию, позволит значительно повысить качество звучания любимых композиций. Причем сделать саб можно из старых колонок или из обычного динамика.

Давайте обо всем будет говорить по соответствующему порядку.

Попробуем разобраться вместе в том, как сделать себе отличный сабвуфер для авто.

Подбор динамиков

Хотя в теории саб можно сделать из обычного динамика для дома, который используется в музыкальных центрах или на компьютерах, для достижения хорошего результата советую ответственно подойти к выбору динамика.

Используя один компактный элемент или пытаясь собрать систему из двух динамиков, это напрямую влияет на размеры короба, а также на спектр частот, который девайс сможет воспроизводить.

Можно выделить несколько основных вариантов динамиков:

6-дюймовые. Используются как источники мид-басов при сочетании с крупными сабами;
8-дюймовые. Хорошо подойдут для тех, кому нужны фронтальные басы;
10-дюймовые. Подойдут под колонки с внутренним объемом 15-20 литров;
12-дюймовые. Выдают прекрасный по качеству звук, но короб будет иметь объем минимум 25 литров;
15-дюймовые. Невероятно мощный бас, но корпус минимально займет 60 литров.
А то и все 90.

Перед тем как собрать свой плоский или объемный саб, обязательно продумайте вопрос выбора сопротивления звуковой катушки. Здесь действует одно простое правило. Чем меньше у усилителя будет сопротивление, тем выше окажется параметр мощности.

Ошибкой многих является выбор устройств с минимальным значением. Если положить под сиденье или в другое место сабвуфер с подобным сопротивлением, качество звука сильно пострадает. Оптимально выбирать около 2-4 Ом. А вот от 1-2 Ом лучше отказаться.

Что же касается мощности, то единого мнения на этот счет у специалистов и простых автолюбителей нет. Но одну вещь могу сказать точно. Оптимально, когда мощность у выбранного динамика несколько превышает параметры мощности используемого усилителя. Нельзя забывать, что практически все системы не рассчитаны на то, чтобы работать долго и при максимальной мощности. Постепенно в таком режиме качество звучания будет падать, появятся различные искажения.

Выбирайте с умом, не забывая о том, что все это оборудование придется куда-то устанавливать. Будет правильно, если встроенный саб не нарушит пространство салона, а также не станет препятствием в багажном отсеке вашего ВАЗ 2107 или любого другого автомобиля.

Проектирование сабвуфера

Следующим шагом будет создание проекта будущего саба. Перед тем как собрать корпус, рекомендуется выполнить некоторые расчеты. Что-то можете подсмотреть на видео, изучить опыт изготовления сабов другими автолюбителями.

Но все же правильно делать проект конкретно под свои параметры динамиков и автомобиля. Для таких целей существует даже специальная практически профессиональная программа. Называется от Win ISD. В нее вносятся некоторые параметры, в результате чего вы получаете на выход проект оптимального саба.

Вам следует знать о:

эквивалентном объеме;
частоте акустического резонанса в условиях открытого пространства;
предельной шумовой мощности;
диаметре диффузора;
добротности динамика;
электрической добротности;
механической добротности;
сопротивлении вашего динамика.

Если вы используете стандартные динамики, то некоторые параметры уже заданы и вносить их не нужно. Поиском нужной информации можно заняться через сайт производителя, найти данные в сети и посмотреть, что указано на упаковке. Если вы заказали какой-то непонятный динамик из Китая, информацию по нему можно и не найти.

При этом ключевым параметром считается именно добротность динамика, которая обозначается как Qts. Этот параметр служит для описания эффективности динамика в условиях резонансных частот. Когда вы введете все указанные параметры, программа выдаст вам в качестве ответа один тип ящика под саб. Всего существует 3 варианта, каждый из которых имеет свои сильные и слабые стороны.

Ящики бывают:

стандартными закрытыми;
бандпасами;
фазоинверторами.

Первый вариант наиболее простой в плане изготовления и создания проекта. Но показатели КПД низкие. Тут также важно соблюдать жесткие требования по герметичности короба.

Два остальных более качественные в плане звучания, но вот сделать их самому крайне проблематично.

Завершающий этап проектирования

Работая через программу, вам потребуется создать новый проект для своего будущего саба.

Последовательность операций примерно следующая:

Сначала создается новый динамик, после чего в базу данных потребуется загрузить его параметры;
Далее создается проект уже на базе того короба, который вы выбрали или вам порекомендовала программа;

Для выполнения этого шага потребуется выполнить описанные ранее процедуры еще раз;
Проектирование включает в себя внесение изменений в короб, настройки частоты и прочих параметров.

Меняя параметры, будет параллельно меняться график с частотами. Следует постараться сделать так, чтобы на частоте от 25 до 35 Гц график пересекал линию -3 дБ, затем следует по линии до 0 дБ, а затем движется вниз при частоте от 150 до 200 Гц.

Изготовление короба

В качестве материалов для изготовления самодельного сабвуфера в большинстве случаев используется фанера, листы ДСП. Крайне редко автомобилисты решаются задействовать древесину.

Чтобы получить изогнутые поверхности, отлично подойдет стеклоткань. С ней работать не сложно. Нужно лишь создать макет и выклеивать слоями до получения нужной формы.

Если вы работали с программой, то получите максимально точные размеры. Крайне важно делать короб в строгом соответствии с этими размерными параметрами. Иначе смысл в использовании софта пропадает сам собой. С таким же успехом можно на глаз сделать коробку и засунуть в нее динамики.

Сборка выполняется с использованием клея, саморезов и других элементов крепления. Позаботьтесь о герметичности короба, чтобы избежать конденсирования влаги на динамике. Швы обязательно обработайте с помощью герметиков. Стенки дополнительно стоит покрыть специальным нитролаком. Его используют в мебельном производстве, потому купить такой лак не составит большого труда.

Когда корпус будет готов, обтяните или обшейте его каким-нибудь декоративным материалом. Здесь отлично подойдет натуральная кожа, кожзаменитель, мебельная ткань, ковролин. Простая покраска также возможна, но обтяжка улучшает герметичность и повышает качество работы саба.

Установка и подключение осуществляется согласно вашей конкретной схеме. Тут уже все зависит от используемого динамика, их количества, места расположения сабвуфера и прочих нюансов. Если сомневаетесь в правильности установки, обратитесь к знакомым электрикам.

Грамотное самостоятельное создание сабвуфера для автомобиля требует определенных навыков, сбора информации и объединения всех данных в единой базе. В этом плане конечно крайне удобно работать через указанную компьютерную программу. А вот действовать вслепую и использовать чужие чертежи при разных динамиках не советую.

Всем спасибо за ваше внимание! Обязательно подписывайтесь, оставляйте комментарии, задавайте вопросы и не забывайте рассказывать о нас своим друзьям! Вам не сложно, а для нас это очень важно.

Как сделать сабвуфер своей мечты

Сабвуфер — это одна из самых популярных частей акустической системы автомобиля. И, хотя это не совсем правильно, много людей начинают улучшать аудиосистемы в своих машинах именно с сабвуферов. Это легко объяснить, так как именно низкочастотные динамики способны ощутимо улучшить звучание музыки, сделать ее громче и вызвать «вау-эффект».

Как сделать сабвуфер своей мечты

Ведь хороший «саб» слышно далеко за пределами автомобиля. А вот хорошим усилителем, головным устройством или, тем более, проводами, такого не добиться. Но, чтобы сабвуфер получился не только громыхающим на весь район, а еще и хорошо играющим, надо сделать его правильно. Для этого нужна определенная технология.

Как сделать сабвуфер своими руками

1. Определяемся с бюджетом

Чтобы сделать сабвуфер своей мечты сначала надо определиться, сколько денег вы готовы потратить на сам динамик. Не будем говорить о готовых ящиках, ведь сабвуфер — это короб, сделанный индивидуально, под определенную музыку, которая чаще всего слушается, под машину, где будет стоять ящик и под усилитель, с которым сабвуфер будет работать.

К этой сумме стоит добавить цену изготовления ящика и его отделки. А также не забыть о проводах. Ведь будет обидно потратить все деньги на динамик и обнаружить, что ничего не осталось на установку и подключение.

2. Подбираем динамик

Следующим шагом на пути того, как сделать сабвуфер своей мечты, будет оценка музыки, которую вы слушаете в автомобиле чаще всего. Ведь именно от этого будет зависеть, какой динамик нужно использовать, какой короб для него изготавливать и как его настраивать.

Обычно под такие жанры, как: рок, транс, живая музыка, используются небольшие восьми- или десятидюймовые сабвуферы, позволяющие отыграть их быстро и чётко. А для рэп-музыки, трэп, дабб и прочих стилей, где есть обилие низкочастотных композиций, с глубокими басами, нужны большие, тяжелые «сабовые» головки, диаметром 12, 15, или даже 18 дюймов. Соответственно и короба для таких динамиков будут делаться по другим принципам.

3. Где будет стоять сабвуфер?

Дальше нужно знать, в какой машине будет стоять сабвуфер. Потому что настройка короба для разных автомобилей делается по-разному. В больших автомобилях или микроавтобусах легче получить глубокий бас, чем в маленьких, за счет так называемой «передаточной функции», то есть — подъема низких частот.

Также, в зависимости от того, седан это или хэтчбек, проектировка короба может быть разной. В седане хороший бас труднее получить (проблема частично решается вырезом отверстий в полке), чем в однообъемном кузове, поэтому для громкой и качественной музыки предпочтительнее хэтчи или универсалы.

4. Выбор усилителя

Далее нужно оценить, с каким усилителем будет работать сабвуфер. В принципе, считается, что любой усилитель может работать с любым сабвуфером. Но не все могут делать это долго… А вот чтобы усилитель работал долго и качественно, позволяя динамику раскрыть свой потенциал, он должен быть немного мощнее сабвуферного динамика. Хотя бы в полтора раза. В таком случае искажения, выдаваемые усилителем, будут минимальны, а это не позволить сжечь «саб».

Как подключить сабвуфер к усилителю

И также надо учесть, если усилитель уже в наличии, то короб для динамика делается с учетом его мощности. Для мощного усилителя делают ящик меньшего объема, для слабого — большего.

5. Расчет короба для сабвуфера

Следующим шагом в том, как сделать сабвуфер своими руками будет расчет короба под ваш динамик. Это можно сделать самому, учитывая рекомендации производителя и все написанное выше, а можно заказать расчет у профессионалов. Сейчас расчетами занимаются много людей, так что найти специалиста-сабостроителя — не проблема.

Самый популярный короб для сабвуфера

Если же делать это самому, понадобится программа для расчета. Ее найти — тоже не сложно. Чаще всего используются такие программы, как: JBL SpeakerShop (для расчета корпусов типа «закрытый ящик», «фазоинверторный корпус», «бандпасс»), Bassort, Bassport Master (для расчета фазоинвертора), QW Box Calculator (для расчета четверть-волновиков). Освоить их можно, посмотрев видеоуроки.

6. Моделируем и подготавливаем материал для корпуса сабвуфера

После расчета надо нарисовать готовый корпус. Для этого можно использовать простенькую программу для 3D-моделирования, которая называется Google SketchUp. Научиться пользоваться этой программкой можно за один вечер, там все интуитивно понятно.
Некоторые программы, такие как: последние версии Bassport Master, QW Box Calculator позволяют импортировать рассчитанный короб непосредственно в программу 3D-моделирования. В таком случае даже рисовать ничего не надо! Когда модель будет готова, нужно сделать деталировку, то есть выписать размеры каждой детали ящика.

ЕЩЁ

Теперь, чтобы сделать сабвуфер с этой выпиской можно поехать на любое мебельное производство и заказать распил из нужного вам материала. Или же можно пилить в гараже самому, из подручных средств. Но практика показывает, что быстрее и качественнее получается, если заказывать распил у профессионалов. Единственно исключение — если вы сами мебельщик, у которого есть в пользовании форматно-раскроечный станок.

7. Собираем корпус короба для сабвуфера

Сборка — обычно несложный этап изготовления сабвуфера, еще и доставляющий много удовольствия, ведь делать что-то своими руками очень приятно.
Для сборки нужно совсем немного инструментов и материалов: дрель, линейка, отвертка, саморезы, жидкие гвозди. Перед вкручиванием саморезов желательно сверлить отверстие тонким сверлом, чтобы фанера, или другой материал не трескались.

Процесс работы выглядит так: размечаем, сверлим, промазываем жидкими гвоздями, скручиваем. После этого остается немного поработать шлифовальной машинкой, чтобы сгладить неровности, если они остались и слегка прошпаклевать поверхность. После этого останется только отделка.

Кто-то красит короба, кто-то обтягивает их карпетом, а кто-то слушает просто так. Более эстетично в машине, конечно, смотрится сабвуфер, обтянутый карпетом, в цвет салона автомобиля.

Видео: как сделать сабвуфер в машину

В этом видео вы увидите процесс создания короба своими руками, начиная с 3-d моделирования и до полной готовности!

Как сделать сабвуфер своими руками

Делаем самодельный автомобильный сабвуфер

Интересных способов того, как сделать сабвуфер своими руками, довольно много. И порой самодельный сабвуфер даже получается намного лучше, чем купленный, если, конечно, делать всё правильно.

Сабвуфер — это устройство для воспроизведения низких частот

Из чего можно сделать сабвуфер?

Нечто, подобное сабвуферу, можно соорудить из нескольких кусков фанеры и старых динамиков. Да и вообще, что касается колонки сабвуфера, то её можно и купить, например, на радиорынке.

Наслаждаться чётким и хорошим аудиозвуком в автомобиле можно и посредством использования сабвуфера неактивного плана. К тому же самостоятельно изготовить его не составит особых трудов. Он не потребует установки усилителя, и работа сведётся только к проектировке и сборке. Что касается монтажа такого сабвуфера, то его можно установить прямо внутрь короба.

Видео о том, как начертить корпус сабвуфера:

Начинаем изготовление

Первое, что нужно сделать, это вооружиться необходимыми материалами и инструментами.

Для изготовления сабвуфера домашнего производства нам понадобятся:

динамик;
решётка защитная;
хороший клей, лучше эпоксидный;
розетка, через которую будет осуществляться подключение;
стеклоткань;
провод, 3 мм;
кисть;
фанера;
ДСП, 16 мм;
гайки и саморезы, обязательно по дереву;
болты;
малярный скотч;
полиэтилен;
универсальная шпаклёвка.

И конечно же, инструменты — куда уж без них:

лобзик по дереву;
шуруповёрт или дрель.

Начинаем. Сначала требуется подобрать хороший динамик. Не стоит и говорить о том, что чем мощнее он будет, тем громче будет звук. Как же его достать? Стоит отметить, что динамик может попасть к вам в руки разными путями. Главное — это иметь данные о его технических показателях. Ведь от них будет зависеть проектировка корпуса, а это очень важно.

Динамик — одна из важнейших частей сабвуфера

Итак. Что касается показателей, то необходимо в первую очередь получить данные о частоте резонанса динамика, который у вас оказался, в открытом пространстве. Кроме того, необходимо также узнать данные об эквивалентном объёме. Если таких данных нет, то лучше пойти и купить динамик в магазине, где его и снабдят специальными документами. Можно выбрать динамик самый скромный или же дорогой. Здесь всё будет зависеть только от вас.

Теперь второй этап, называемый проектировкой короба сабвуфера. Можно воспользоваться специальной компьютерной программой WinlSD 0.44. Эта утилита реально поможет сделать всё правильно. Именно она и потребует внести данные динамика, его параметры. И компьютерная программа такого типа позволяет изготовить короб четырёх видов. Мы рассмотрим короб, имеющий самый высокий КПД. Другими словами, бандпасс 6-го уровня.

Бандпасс шестого уровня представляет собой прямоугольный кубический объект, внутри которого имеется одна перемычка. Именно на неё и будет фиксироваться наш динамик. К тому же у такого бандпасса имеются два отверстия, которые предназначены для монтажа фазоинверторных камер. Вместо камер можно использовать различные трубки. Например, это могут быть трубки из полиэтилена, металла или просто бумаги. Стоит отметить, что корпус обязан быть полностью загерметизирован и сделать это можно с помощью войлока, поролона или же обычной ваты.

Пример проекта корпуса сабвуфера

Что касается слоя герметика, то внутри он должен иметь два сантиметра. А крыша сабвуфера должна быть обязательно съёмной и иметь высокую плотность на стыке. Поэтому её ещё и дополнительно усиливают слоем поролона.

Компьютерная утилита поможет все размеры правильно подготовить. Она рассчитает оптимальные цифры для корпуса, конечно же, исходя из возможностей динамика. Задачей человека становится в этом случае только всё чётко и грамотно воплотить в реальность. И звук, конечно же, оправдает все ожидания. Он получится чистым и громким.

Считается, что в целом собрать сабвуфер является задачей сложной, если не быть предельно внимательным к различного рода мелочам и нюансам. Человек, собирающий самодельный сабвуфер, должен не только разбираться в акустике, но и иметь способности резчика по дереву, уметь вкручивать саморезы и болты, а также работать с герметиком. Для домашнего умельца — это своеобразный вызов.

Самостоятельное изготовление сабвуфера — решаемая задача

Место для сабвуфера

Теперь про то, куда мы установим наш сабвуфер. Выбираем место для него. Лучшей станет установка его в крыло: правое или левое, решаем сами. Хотя, стоит отметить, что места будет больше в правом крыле, из-за особенностей конфигурации многих автомобилей.

Если мы выбрали динамик средний, то ему для нормальной работы понадобится минимум 28 литров объёма. Что касается конфигурации и объёма самого короба, то здесь придётся поэкспериментировать. Обычно объём получается большой, но это не страшно.

Багажник обкладываем полиэтиленовой плёнкой, после чего обклеиваем малярным скотчем обшивку, обязательно в два слоя. Берём стеклоткань и нарезаем её кусками. В таком случае они должны получиться 200×200. Обязательно смазываем их эпоксидным клеем и ставим на скотч внахлёст.

Один из примеров установки «саба» в багажнике

Теперь о том, как разводить эпоксидный клей. Правильно будет сделать так: банку смолы и банку отвердителя смешать. Если взять какое-нибудь из этих веществ больше нормы, то клей будет быстро густеть и вы не будете успевать его использовать. Идеальное соотношение — 1:1.

Заднюю стенку самодельного сабвуфера, или саба, обклеиваем тремя или даже четырьмя слоями стеклоткани. Потом ждём, пока всё высохнет. Лучше прождать сутки.

На следующий день нужно будет получившуюся скорлупу снять. Её толщину уже наращиваем вне багажника. Начинаем вклеивать дно сабвуфера. Его верх делаем по форме петель, а переднюю стенку крепим на саморезы. Что касается стыков, то их нужно будет промазать эпоксидным клеем.

Саб установлен между сиденьями

Тонкая работа

После того как готов корпус самодельного саба, нужно его подготовить под акустический терминал, то бишь динамик. Для этого нужно на одной из его боковых стенок наметить отверстие. Сделать это можно обычным школьным циркулем.

Мощные сабвуферы для автомобиля получаются в том случае, если его экранируют небольшой коробочкой. Это уже не азы самодельного конструирования сабвуферов, а настоящее искусство. Таким образом, нам удастся устранить различные призвуки, которые возникнут из-за достаточно хлипкого акустического терминала.

Коробочка может иметь квадратную форму. Её обрабатываем клеем ПВА и прикручиваем к боковине, где было вырезано отверстие, с помощью саморезов.

Теперь нужно взять рубанок и срезать им все выступающие края корпуса. Когда выше было сказано про особые навыки, то это было сделано неспроста. И здесь нужно иметь мастерство плотника, чтобы с работой справится на пять с плюсом.

Идём дальше. Берём лобзик, желательно электрический, чтобы удобнее было работать, и вырезаем в передней панели отверстие. Оно будет нужно для установки туда динамика, крепящегося там на саморезах и клею. Если помнит читатель, внутри нашего короба, или бандпасса шестого уровня, имеется перемычка. Здесь и нужно будет вырезать.

Самодельный сабвуфер

Меры по защите

Всё вроде готово, и дилетант сразу же поспешит к подключению. Но спешить мастеру ни к чему, каждый шаг в работе для него — это возможность прикоснуться к возвышенному искусству. Так, и в этом случае не стоит забывать про защиту самодельного творения от влаги и конденсата. Ещё средневековому человеку было известно, что влага на дерево, а в этом случае тонкий ДСП, действует разрушающе.

Чтобы заранее обезопасить и защитить корпус, нужно пропитать его специальным мебельным нитролаком. Процедуру эту желательно проводить на свежем воздухе, во избежание отравления лаком.

Пропитывать не забывайте и внутренний торец передней панели.

Видео, демонстрирующее самостоятельное изготовление сабвуфера:

Ну вроде всё. Пора изучить схемы сабвуфера и подключить. Хотя для более эффектного финиша полезно обшить наш сабвуфер каким-нибудь материалом для красоты. Если у вас в салоне автомобиля имеется карпет, то он и может стать тем самым материалом.

Делаем качественный сабвуфер для автомобиля своими руками

Сабвуфер представляет собой отдельно установленную акустическую систему, которая предназначается для воспроизведения низкочастотных звуковых волн в диапазоне 20-120 Гц. Он звучит только на низких частотах, когда основная акустическая система только на высоких и средних. Низкочастотный звук нераспознаваем человеческим ухом, поэтому его можно монтировать в любом месте салона автомобиля. Самостоятельное изготовление сабвуфера – занятие вполне несложное. Начинать необходимо с покупки динамиков.

Виды сабвуферов

Выделяют пассивные и активные сабвуферы.

• Пассивный сабвуфер представляет собой корпус с вмонтированным в него динамиком. Для корректной работы сабвуфера такого типа необходим внешний усилитель с достаточной мощностью.

• Активный сабвуфер идёт с уже встроенным в него собственным усилителем низкой частоты с возможностью регулирования громкости. Многие активные сабвуферы имеют также регуляторы басов и обрезания высоких звуковых частот. Это необходимо, чтобы звук с сабвуфера согласовывался с акустической системой. Самый существенный недостаток такого вида сабвуферов – это его высокая цена.

Интересно знать! В 1998 году российские мастера компании «Автолюкс» создали «Блюзмобиль» из Nissan Terrano II. Его оборудовали четырьмя усилителями, шестью динамиками и девятью сабвуферами, совокупным звуковым давлением в 147 дБ. За этим монстром закреплён официальный рекорд в 135,9 дБ. Но и этого вполне достаточно, чтобы прочувствовать, как ваши внутренние органы «гуляют» по телу.

Выбираем динамики для сабвуфера

Как правило, в сабвуферах используются динамики следующих размеров:

• Шестидюймовые динамики, используемые как дополнительные источники средних басовых частот.

• Восьмидюймовые динамики, используемые для получения фронтальных басов.

• Десятидюймовые динамики отлично раскрывают свой потенциал в закрытом корпусе объёмом 15-20 литров. Таким образом получается хороший сабвуфер компактных размеров с оптимальным звуковым давлением.

• Двенадцатидюймовые динамики являются оптимальными для корпусов от 25 до 35 литров. Это, пожалуй, наиболее оптимальный вариант.

• Пятнадцатидюймовые динамики зачастую используются на соревнованиях по звуковому давлению SPL. Они встраиваются только в корпуса от 60 до 90 литров, а такой аппарат поместится не в каждый автомобиль.

Основа разности сопротивлений в катушке звука действует по принципу: чем меньшим сопротивлением нагрузки обладает усилитель, тем выше у него мощность. Нагрузка в 1-2 Ом приводит к ухудшению качества звучания. Рекомендуется выбирать вдвое большую нагрузку в 2-4 Ом.

Ни специалисты, ни любители пока не сошлись в едином мнении относительно мощностных характеристик динамиков. Но что можно с уверенностью подтвердить, так это необходимость в выборе динамика, превосходящего по мощности усилитель. Никакая аудиосистема не приспособлена к длительной работе на пиковых мощностях. Это ведёт к повышению нелинейных искажений и сильному занижению качества воспроизводимых звуковых сигналов. Поэтому следует придерживаться некого баланса.

Это интересно! Самый дорогой из существующих ламповых усилителей продаётся до сих пор в Москве. Это Audio Note Ongaku, и его стоимость составляет $39,9 тыс.

Выбираем параметры динамика

Теперь пришло время к созданию виртуальной модели самодельного сабвуфера. Проект будущего ящика лучше проводить программой WinISD 0.44, но для этого потребуются некоторые характеристики динамика, а точнее параметров Тиля-Смолла:

• Qts — добротность динамика;

• Fs — резонансная частота в открытом пространстве;

• Vas — эквивалентный объем.

С параметром Fs у вас проблем не будет. Для ГДН35 Fs будет 38 Гц, для ГДН50 — 40 Гц, а для ГДН75 равен 25-35 Гц. Если динамик фирменный и заграничного производства, то его параметры с лёгкостью можно найти в базе данных WinISD 0.44.

При расчёте корпуса ящика сабвуфера самым важным параметром является Qts. Данный параметр определяет отношение передаточной функции динамика частоты Fs к передаточной функции на тех частотах, АЧХ которых является горизонтальной. Если сказать иначе, на частотах, что выше Fs, Qts определяет эффективность динамика на резонансной частоте. Проблема лишь в том, что низкочастотные динамики, например, стандарта ГДН, производятся в различных местах, да и параметры сильно разнятся у разных производителей.

При расчёте ящика для сабвуфера необходимо взять во внимание все возможные вариации значений Qts и добавить отходные варианты. Во многих источниках указываются такие параметры:

• 35ГДН-1-8 Qts = 0,4;

• 35ГДН-1-4 Qts = 1±0,5;

• 50ГДН-42Д Qts = 1±0,5;

• 75ГДН-1-4 Qts = 0,2-0,5.

Vas — не является особо важным параметром, который влияет на расчёты. Его можно считать равным следующим:

• ГДН35 — 40-50 л.;

• ГДН50 — 90 л.;

• ГДН75 — 80 л.

Проектирование ящика для сабвуфера с помощью ПО

Следующий этап изготовления сабвуфера своими руками заключается в выборе типа ящика. При помощи программы можно создать проекты четырёх видов ящиков:

• закрытый ящик;

• фазоинвертор;

• бандпас 4-го порядка;

• бандпас 6-го порядка.

У каждого динамика имеются свои как положительные, так и отрицательные стороны. Выбор ящика, по большей степени, следует осуществлять отталкиваясь от самого выбранного динамика. Какой именно ящик подойдёт к динамику лучшего всего, поможет разобраться программа.

Прежде чем создавать проект ящика сабвуфера, нужно смоделировать динамик с параметрами, заложенными в базу данных. Нажмите «New», затем выберете «Own drivers», после чего снова «New», и загрузите свои параметры. Потом подтвердите – «ОК» и закройте – «Close». После создавайте проект на основе этого динамика. Повторите процедуру несколько раз с использованием различных видов ящиков.

Проектирование заключается в варьировании размеров ящиков и настройке частоты фазоинверторов. Программа реагирует на изменения, которые вы вносите, и меняет график звучания в реальном времени в зависимости от частоты. Для настройки частоты фазоинвертора изменяется длина труб и их диаметр. Следите, чтобы размер труб не получился слишком большим, об этом просигнализирует поле Vent mach, которое озарится красным. Идеальным считается тот график, что пересекает линию в -3 дБ на частоте 25-35 Гц, а далее проходит по линии в 0 дБ и спадает до 150-200 Гц. Далее проектирование будет заключено в поиске возможных отклонений.

Виды конструкции короба

Выделяют четыре наиболее популярных вида ящиков для сабвуфера. Конструктивные особенности коробов напрямую влияют на качество звука, получаемого на выходе. Далее вкратце расскажем о них:

Закрытый ящик является самым простым вариантом в моделировании и изготовлении. По сути его название и выражает его суть. Динамик сабвуфера помещается в закрытый деревянный корпус, улучшающий его акустические характеристики. Не составит труда сделать такой корпус, но вот КПД у него самый низкий из всех представленных.

Бандпас 4-го порядка представляет собой корпус, разделённый на камеры, разные по объёму. В одну из них помещён динамик, а в другую воздуховод. Особенность данной конструкции сабвуфера заключается в возможности ограничения частот, воспроизводимых диффузором.

Бандпас 6-го порядка отличается от предыдущего только тем, что имеет ещё один дополнительный воздуховод. Данный тип конструкции – наиболее сложный в проектировании и создании, зато имеет максимальный уровень КПД.

Фазоинвертор – корпус с вмонтированной в него трубкой, выводящей воздух. За счёт этой трубки дополнительно исходит звук от задней части сабвуфера. По качеству звуковых характеристик и сложности изготовления данный тип можно поставить между «ЗЯ» и «Бандпасом».

Чертежи корпуса сабвуфера

Для примера разберём схему. В данной статье мы будем делать короб под сабвуфер с 12-ти дюймовым динамиком. Объём конструкции под него должен составлять 40-50 литров. Рассчитать корпус под сабвуфер не представляет сложности. Вот примерная схема для этого. Только обратите внимание на минимальное расстояние от динамика до стенок ящика. Оно, как весь объём конструкции, просчитывается по внутренней поверхности.

Выбор материала и требуемые инструменты

Необходимые материалы, для создания корпуса сабвуфера:

• Динамики, выбирая которые, необходимо знать отличие в их характеристиках. Обычно в инструкции или на коробке обозначается рекомендуемое оформление именно для данного динамика.

• Лист фанеры, ДВП, ДСП. Количество необходимо просчитать, исходя из размеров будущего корпуса.

• Акустический терминал. Необязательный элемент. Можно просто просверлить пару отверстий, через которые вывести наружу провода из динамика.

• Акустический кабель.

• Герметик либо ПВА.

• Саморезы для дерева.

• Эпоксидная смола.

• Лак либо краска.

• Клей для карпета. Удобен тот, что в баллончике.

• Для фазоинверторного корпуса необходим туннель подходящего размера. Если вы не найдёте нужного в продаже, тогда в магазине строительных материалов приобретите трубу нужного материала. Подойдёт пластиковая, картонная и даже металлическая.

Необходимые инструменты, для создания корпуса сабвуфера:

• Лобзик.

• Шуруповёрт, если нет – отвёртка.

• Рулетка.

• Карандаш или маркер.

• Карпет или другой материал для наружной обтяжки корпуса.

• Ножницы.

Этапы изготовления корпуса

1. Вырежьте стенки корпуса относительно его размеров. Вырезать необходимо, соблюдая размеры, тщательно вымеряя. При сборке щели должны быть минимальные, в идеале части корпуса должны прилегать максимально плотно друг к другу.

2. Промажьте стыки стенок герметиком и соедините их вместе. Закрепите далее их саморезами с шагом в пять сантиметров.

3. Повторно промажьте стыки как снаружи, так и внутри. Не допускайте даже малейших дырочек, так как через них будет слышаться свист при работе сабвуфера.

4. Вырежьте в удобном месте отверстие для акустического терминала.

5. Вырежьте лобзиком отверстие для динамика.

6. Если ящик предусмотрен под фазоинверторный сабвуфер, тогда в соответствующее отверстие на эпоксидную смолу садится соответствующий порт.

7. Для защиты корпуса от влаги, его необходимо покрыть лаком либо краской.

8. Обтяните корпус карпетом или другим материалом, оставляя отверстия под динамик, порт и терминал.

9. Поставьте терминал на своё место и закрепите его саморезами, дополнительно промажьте эпоксидкой.

10. Закрепите на клеммы провода внутри терминала. Второй стороной провода подсоедините к клеммам на динамике. Провода не должны провисать. Длины должно хватать именно для подсоединения.

11. Смонтируйте динамик на место. Стык между динамиком и ящиком уплотните прокладкой. Если такая не шла в комплекте с динамиком, можно использовать поролон или оконный уплотнитель.

12. Закрепите динамик к корпусу саморезами, которые шли с ним в комплекте или любыми другими подходящими.

Изготовление корпуса

Теперь подробнее поговорим о том, как самостоятельно изготовить сабвуфер и монтировать его на автомобиль. Наиболее удобная и универсальная форма корпуса – это немного усечённая пирамида. Так как у большинства автомобилей в стандартном положении заднее сиденье располагается под наклоном в 23 градуса, поэтому задняя стенка сабвуфера наклонена под таким же углом. После определения необходимого пространства, рассчитайте размер корпуса и нарисуйте чертёж корпуса будущего деревянного корпуса.

Закрытый ящик

Переднюю стенку лучше изготовить из ДСП толщиной 23 мм, боковую – 20 мм. Выпилите из материала стенки по размерам, что в чертеже, а затем соберите корпус. Все соединения лучше смазать клеем и закрепить саморезами. Отверстия под них лучше высверлить в 3 мм, а под головки лучше взять сверло диаметром в 1 см. Далее на боковой стороне циркулем сделайте разметку под будущий акустический терминал. Вырежьте их электролобзиком. Терминал под высоким давлением может издавать лишние звуки. Во избежание этого экранируйте его маленькой коробочкой, затем промажьте соединения клеем и закрепите саморезами. Рубанком срежьте все лишние выступы.

Спереди аналогичным способом разметьте и вырежьте отверстие под динамик. Для защиты от влаги пропитайте корпус нитролаком. Также его можно нанести на внутренний торец передней панели. Для большей привлекательности и практичности корпус можно снаружи оклеить карпетом. Клеится он на тот же нитролак. Присоедините динамик к акустическому терминалу и прикрепите их корпусу.

Фазоинвертор

Корпуса для данного типа сабвуферов достаточно громоздкие. Такой сабвуфер сложно рассчитать и настроить, но такой самодельный элемент автомобильной акустической системы имеет более высокий КПД, чем предыдущий вариант. В данном случае параметры также просчитываются при помощи специального программного обеспечения. Сборка корпуса проводится, как в предыдущем варианте, только его необходимо также тщательно отшлифовать. Далее вырежьте отверстия под фазоинвертор, ручки-карманы и розетку. Установите все крепления и хорошо их проверьте. Корпус можно обтянуть кожей.

Бандпас 4-го порядка

За изготовление корпуса для данного типа сабвуфера стоит браться тем, кто имеет опыт в проведении просчётов, ведь его сложно рассчитать и легко ошибиться в размерах. Зато бандпас выдаёт замечательный звук и имеет хороший КПД. Кроме этого, он хорошо защищён от внешних механических повреждений, так как полностью спрятан в корпус. Расчеты проводятся также при помощи компьютерного ПО, но не только всего корпуса целиком, но и каждой из камер отдельно. Когда будете выпиливать детали, придерживайтесь как можно точнее всех размеров.

Конструкция собирается, как и в предыдущих вариантах. Перегородка с динамиком делается из двух листов ДСП. Изнутри корпус обклеивается шумопоглощающим материалом, ватином, например. Клей наносится небольшими штрихами по всей площади. Нельзя лить много клея во избежание возникновения статических свойств. Можно дополнительно закрепить конструкцию строительным степлером. Припаяйте провода к клемме и динамику. Заднюю камеру необходимо полностью загерметизировать. Наибольшая герметичность достигается благодаря жидким гвоздям и скотчу, наклеенному поверх шва.

Раструб фазоинвертора делается путём нагревания краёв при помощи банки и их расширения. В пропиленное лобзиком в крышке отверстие помещается карпет с фазоинвертором. Соединения промажьте жидкими гвоздями. Крышка с фазоинвертором сзади обклеивается шумопоглощающим материалом. Готовый сабвуфер соберите и обклейте карпетом.

Бандпас 6-го порядка

Это самый сложный в сборке и расчётах сабвуфер. Сюда без основательной подготовки не стоит и подходить. Сравним с предыдущим вариантом, но выдаёт гораздо больший частотный диапазон. КПД и мощность его тяжело рассчитывать даже с помощью имитационных программ. Как правило, все параметры подбираются исключительно по личным предпочтениям.

Конструкция корпуса многим сложнее, чем в предыдущих вариантах. Чтобы соединения вышли значительно прочнее, их выполняют из деревянных брусков, закрепляющихся саморезами. Все детали вырезайте строго по просчитанным размерам. Всё делается далее по технологии, аналогичной с бандпасом четвёртым, только в качестве дополнительного звукоизоляционного материала используйте вату.

Это интересно! Рекордсмен Книги рекордов Гиннеса Тим Стормз воспроизводит ноту соль субконтроктавы на частоте 0.189 Гц. Этот звук настолько низок, что даже сам певец его не может услышать.

Самодельный сабвуфер-стелс

Данный тип сабвуфера максимально спрятан и почти не занимает в багажнике место, поэтому его очень удобно использовать в автомобиле. Он устанавливается обычно в багажнике за задней аркой. Для хорошего динамика требуется корпус в 18 литров, а порой и больше. Корпус можно слегка вынести вовнутрь багажника, а также разместить сабвуфер в нише, которая предназначена для «запаски».

Монтируя сабвуфер-стелс, необходимо его переднюю панель немного выдвинуть и соединить с обивкой багажного отделения. Из гофрированного картона необходимо соорудить форму, склеив его куски малярным скотчем. Соберите каркас усилителя и примерьте оборудование. Далее сделайте облицовочную панель из стеклопластика для усилителей, которые уже установлены на каркасе.

Закройте все промежуточные места между пластиком скотчем и полиэтиленом. Затем всё прикручивается саморезами к коробке корпуса. Гофрированный картон используется в качестве опалубки, для устранения зазоров в корпусе. Для придания более привлекательного внешнего вида необходимо воспользоваться стеклопластиком и шпаклёвкой. Установите сабвуфер в заднее крыло и выровняйте неровности наждаком. Обклейте корпус карпетом и прикрепите динамик.

Подсветка на сабвуфере

Для подсветки сабвуфера можно использовать как светодиоды, так и диодную ленту. У светодиодов имеются два контакта: анодный (А) и катодный (К). Для правильного подключения светодиодов необходимо присоединить контакт А к плюсу на питании, К – к минусу. К Аноду припаиваются резисторы каждого по отдельности светодиода. Заранее определите, как будете крепить светодиоды внутри сабвуфера. Лучше их разместить так, чтобы они держались вместе и крепко. Датчик эквалайзера необходимо располагать от сабвуфера подальше, чтобы он не повредился.

Если в качестве подсветки применять светодиодную ленту, то закрепление диодов заменено монтажом ленты. Это облегчит вам установку, так как они уже тщательно подогнаны друг к другу и хорошо закреплены. Монтировать ленту достаточно просто внутрь сабвуфера на двусторонний скотч. При помощи этого варианта можно варьировать различные дизайнерские решения. Например, кольцо из светодиодов вокруг динамика, яркость и цвет которого можно подобрать как вам угодно.

Каждый автовладелец, который тюнингует свой автомобиль, руководствуется по большей части только своими предпочтениями, вкусом и фантазией. То, что советуют специалисты, принимается, как правило, в качестве рекомендаций. То же самое можно сказать о том, как создавать сабвуферы самостоятельно с дальнейшей их установкой.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Как сделать сабвуфер в машину своими руками

Вы хотите сабвуфер в автомобиле, но вам не нравится иметь громоздкий квадратный ящик в багажнике? Почему бы не создать сабвуфер в машину своими руками из стекловолокна, который впишется в интерьер вашего автомобиля и будет выглядеть заводским? У большинства автомобилей есть неиспользуемое пространство в багажнике, которое идеально подходит для установки сабвуфера.

Работа со стекловолокном не очень сложна, а материал отлично подходит для создания корпуса. Я покажу схемы и чертежи, как можно сделать корпус сабвуфера, который будет выглядеть так, будто шел вместе с автомобилем.

Шаг 1: Материалы

Вот материалы, которые вам понадобятся:

Коврик из стекловолокна
Смола для стекловолокна
Ацетон
Синий малярный скотч
Хлопковая тряпка
Доска из ДВП
Шкант
Емкости для смешивания
Палочки для смешивания

Инструменты:

Валик для краски
Щетка
Гравер/шлифмашина
Лобзик
Дрель

Защита:

Резиновые перчатки
Респиратор
Старая одежда

Предупреждение: стекловолокно и смола очень неприятны и опасны для работы. Наденьте старую рубашку с длинными рукавами и длинные брюки, а также респиратор. Если вы чувствуете запах смолы, значит, ваш респиратор не работает. Если смола попадет на кожу, смойте ее холодной водой. Используйте ацетон чтобы очистить щетки и валики с полимерным покрытием. Скорее всего, смола испачкает всё, рядом с чем вы работаете. Защитите окружающие поверхности. Не надевайте одежду, которую жалко выбросить, она будет пахнуть. Я бы рекомендовал принять теплый душ после работы со стекловолокном.

Шаг 2: Определите область

Определите область, где вы хотите поставить самодельный сабвуфер в машину. Используйте малярный скотч, чтобы защитить покрытие. Это будет задней стенкой вспомогательного корпуса. Удостоверьтесь, что вы хорошо защитили покрытие. Смола, попавшая на ворс или краску вряд ли смоется.

Шаг 3: Первый слой

Первый слой смолы и стекловолокна — один из самых важных этапов. Первый слой образует форму задней стенки и является основой для корпуса. Наносите стекловолокно и смолу медленно и будьте осторожны.

Смешайте эпоксидную смолу в соответствии с указаниями и нанесите её тонким слоем на скотч, чтобы стекловолокну было за что зацепиться. Прикрепите стекловолокно к поверхности, затем пропитайте его смолой. Вы можете использовать маленький малярный валик, чтобы сгладить края и убрать пузырьки. Оставьте смолу высыхать в соответствии с инструкцией, пока у вас не появится твердая однородная оболочка.

Шаг 4: Добавляйте слои

Вытащите получившийся твердый каркас из автомобиля. Задняя часть корпуса будет задней формой вашего сабвуфера. Сейчас он слишком тонок, чтобы быть полезным. Вам нужно будет добавить несколько слоев эпоксидки и стекловолокна на внутреннюю часть корпуса, чтобы она стала жесткой панелью, которая сможет выдерживать звуковое давление.

Я сделал еще 7 слоев внутри сабвуфера. Количество слоев будет зависеть от вашего усилителя. Убедитесь, что каждый слой успевает затвердеть, перед тем, как добавлять новый. Как только у вас будет около полутора сантиметров толщины и он будет казаться крепким, этого хватит.

Если вы делаете корпус большего размера, или вам нужна более квадратная форма, можно комбинировать дерево, например ДВП, и стекловолокно.

Шаг 5: Рассчитайте необходимый объем

Сабвуферы — это две части, которые взаимодействуют и создают низкочастотный звук. У вас есть сабвуфер или «саб», и корпус. Каждый сабвуфер имеет конкретный подходящий объем корпуса для герметичных и портированных корпусов. Мы изготавливаем герметичный корпус. В моем случае это около 28 литров пространства.

Наш корпус имеет сложную форму — как посчитать объем? Простым способом подсчета объема неправильной фигуры является создание аналогичного корпуса известного объема (например, параллелепипеда) и заполнение его сыпучим материалом. Заполните емкость с известным объемом, затем пересыпьте материал в корпус из стекловолокна.

Не забывайте учесть объем вашего динамика и любых элементов поддержки, которые будут занимать место внутри корпуса. Объем этих вещей нужно будет вычесть из общего объема.

Используйте дремель или аналогичный режущий инструмент, чтобы отрезать лишнюю длину стенок. Я использовал большой отрезной диск. Вы можете также отшлифовать края, если хотите. В обоих случаях обязательно надевайте защиту, чтобы предотвратить попадание пыли из стекловолокна в легкие или на кожу/глаза.

Шаг 6: Создайте форму передней стенки

Есть несколько способов сделать это. Вы, безусловно, можете подойти к созданию формы творчески, направить сабвуфер в любую сторону и поместить его в любое положение.

Вам нужно вырезать кольцо из дерева для установки внутри. Оно должно быть деревянным, а не из стекловолокна, потому что стекловолокно потрескается и не сможет прикрепиться должным образом. Если у вас есть лобзик или подобный инструмент, вы легко можете разметить и вырезать кольцо из ДВП. Вам понадобится около 30 см пиломатериала.

Кольцо динамика должно быть установлено на корпусе сабвуфера таким образом, чтобы оно плотно держалось и была возможность его снять. Я купил дешевый шкант и разрезал его на 4 части. Используя горячий клей я сделал подобие системы поддержки.

Затем возьмите старую футболку или тряпку из хлопчатобумажной ткани и растяните ее на лицевой стороне корпуса. Если вам нужно, внесите корректировки в положение кольца для спикера, пока вы не будете довольны формой.

Еще раз, приклейте х/б ткань горячим клеем к внешним краям корпуса и обрежьте избыток. Убедитесь, что вы представляете, как будет выглядеть готовый продукт . Если вам не нравится результат – срежьте ткань, переместите кольцо динамика и повторите все заново.

Шаг 7: Создайте переднюю стенку

После того, как вы растянули хлопковую ткань поверх задней части корпуса, вам нужно сделать толстый слой стекловолокна, чтобы закончить корпус. Передняя часть очень хрупкая на данный момент, поскольку она поддерживается только шкантами и клеем.

Чтобы сделать сабвуфер крепким, нужно покрыть хлопок смолой. Используйте щетку и убедитесь, что хлопок полностью пропитался. Нет необходимости покрывать смолой внутренний радиус кольца, поскольку его нужно будет вырезать.

Как только хлопок полностью высохнет, вы можете начать наносить стекловолокно слоями, как раньше. Не забывайте заходить за края передней части и проходиться валиком по боковым стенкам, чтобы запечатать стенки корпуса.

Я бы рекомендовал использовать такое же количество слоев, как и для задней части корпуса. Используйте валик для сглаживания пузырьков и ряби.

Шаг 8: Доводка и тестирование

Теперь вы должны закончить работу со стекловолокном. Ваш корпус должен выглядеть как грязная капля смолы с краями из стекловолокна. Вам нужно обрезать излишки и придать корпусу окончательную форму и покрытие.

Мне нравится начинать с краев корпуса, так как они могут быть потенциально опасными, если вы попытаетесь перенести ящик. Используйте дремель, лобзик или шлифмашину для обрезки и шлифования краев.

Используйте дрель, чтобы просверлить отверстие в центре кольца, затем вырежьте отверстие по радиусу лобзиком или иным инструментом. Отшлифуйте края кольца.

Теперь ваша рука должна пролезть в корпус. Уберите шканты, которые вы приклеили ранее.

Я просверлил отверстие в задней части корпуса, чтобы пропустить провода динамиков. После того, как пропустили провода, запечатайте отверстие силиконовым герметиком.

Теперь можно проверить корпус. Подключите динамик к аудиопроигрывателю и запустите. Скорее всего, корпус не будет полностью герметичен, но у вас будет представление, получилось ли. Если у вас есть щели по краям, вы можете добавить дополнительные слои стекловолокна внутри или снаружи.

Шаг 9: Отделка

Теперь, когда вы проверили, что корпус сидит как нужно и функционирует правильно, время придать ему правильный внешний вид. Вы можете просто отполировать его до блеска, но я хотел сделать его таким, будто саб шел с автомобилем прямо с завода.

Купите автомобильную ткань, которая ближе всего соответствует ткани вашего багажника. Обычно в багажнике черная или серая ткань, поэтому обычно несложно найти нужный цвет.

Я использовал клей-спрей 3M 77 чтобы приклеить ткань на поверхность стекловолокна. Лучше купите хороший клей, чтоб не пришлось делать работу заново. 3M 77 в любом случае хорошо иметь под рукой.

Нанесите клей на заднюю часть ткани и на стекловолокно. Лучше переборщить с клеем, чем пожалеть. Начните приклеивать с центра, используйте чистый валик, чтобы растянуть ткань на поверхности. Фен может помочь с формовкой. Когда клей высохнет, сделайте отверстие для динамика.

Когда вы закончите, можно установить сабвуфер в авто. В некоторых случаях может потребоваться монтажный скотч. Для герметизации зазоров используйте двустороннюю монтажную ленту или уплотняющую ленту по краям отверстия для динамика. Для фиксации сабвуфера используйте шурупы для дерева, а не для гипсокартона.

После того, как вы собрали активный сабвуфер в машину своими руками, поместите его в багажник и протестируйте. Вам нужно проверить корпус на наличие утечек и «погремушек», а также удостовериться, что он плотно сидит на месте.

Теперь у вас есть собственный сабвуфер и в багажнике осталось много полезного пространства.

Установка сабвуфера в машину своими руками, подключение, схема

Если в машине вы предпочитаете не просто слушать музыку, а наслаждаться всей палитрой звука, то для качественного воспроизведения фонограмм вам рано или поздно захочется установить в свой автомобиль сабвуфер и усилитель. Установка сабвуфера в машину своими руками поможет улучшить звучание автомобильной аудиосистемы, не прибегая к помощи профессионалов.

Для чего нужен сабвуфер

Сабвуфер, иногда называемый просто буфер, предназначен для воспроизведения нижних частот звукового диапазона фонограммы (приблизительно от 20 до 200 Гц). Длинноволновые звуковые колебания плохо локализуются, то есть человеку трудно определить направление, в котором находится их источник. Поэтому басы не участвуют в создании стереоэффекта, а комплект аудиоизлучателей нередко обходится одной низкочастотной колонкой.

Для того чтобы самому сделать верный выбор низкочастотного привода и места его установки в салоне авто, необходимы по крайней мере минимальные знания в области звуковоспроизведения.

Виды сабвуферов

Многим известно, что если положить низкочастотный динамик на стол и подключить его к выходу магнитолы или усилителя, воспроизводимые им басы будут едва слышны. Происходит это из-за того, что при движении диффузора звуковые колебания, создаваемые его передней поверхностью, суммируются с противофазными им волнами от обратной стороны. В результате этого их амплитуда значительно уменьшается. НЧ головка зазвучит, когда колебания от фронтальной и тыльной сторон диффузора не будут смешиваться. Конструкция, разделяющая их, называется звуковым оформлением динамика. Чаще других в автомобилях используют указанные ниже 5 видов конструкции звукового оформления.

Акустический экран. В легковом автомобиле – это панель, которая разделяет объем кузова на две части: в одной из них распространяются звуковые колебания, производимые передней поверхностью диффузора, в другую уходят волны от тыльной поверхности.
Закрытый ящик. Это корпус с достаточно большим внутренним объемом, заполненным звукопоглощающим материалом (например, натуральной или минеральной ватой). Его достоинствами являются простота конструкции и очень естественное воспроизведение басов. Недостаток один – низкий КПД.
Фазоинвертор. Корпус этого акустического оформления аналогичен вышеописанному, но не заполняется ватой и имеет проходящий сквозь одну из стенок отрезок трубы. Размеры отрезка выбираются таким образом, чтобы НЧ колебания, идущие от задней поверхности диффузора, выходя из ящика, меняли фазу на 180^◦. Становясь синфазными колебаниями фронтальной поверхности, они увеличивают их звуковое давление. Плюсами является более высокий, чем у ранее представленных конструкций КПД. А также большая подводимая к динамику мощность при минимальных искажениях. К недостаткам можно отнести то, что на частотах ниже той, на которую настроен фазоинвертор, акустическое сопротивление трубы стремится к нулю. И динамик, воспроизводя их, практически не встречает сопротивление воздуха внутри корпуса. То есть амплитуда колебания диффузора на инфранизких частотах ничем не ограничивается. От этого возрастает риск повреждения катушки или подвеса диффузора. Для предотвращения выхода динамика из строя осторожности при выборе громкости басов может оказаться недостаточно. Поэтому желательно использовать фильтр, отсекающий частоты ниже 25 Гц.
Пассивный излучатель является одной из разновидностей фазоинвертора. Следовательно, не имеет принципиальных отличий от него. Используется при малом объеме корпуса, когда труба обычного фазоинвертора по расчетам получается слишком большой, чтобы поместиться в нем.
Полосового типа. Имеет наиболее сложную конструкцию. Корпус самого простого сабвуфер этого класса состоит из двух отсеков, на перегородке между которыми крепится динамик. Обе поверхности его диффузора работают в ограниченных объемах. Верхняя камера конструкции снабжается фазоинвертором. Преимуществами является самый высокий КПД и то, что динамик полностью защищен стенками. Звук выходит из корпуса через коридор с окном в стенке.

Выбор лучшего сабвуфера мы уже рассматривали, поэтому сосредоточимся на подключении.

Активный и пассивный

Все корпусные сабвуферы делятся на активные и пассивные. Активный отличается наличием усилителя мощности внутри корпуса. Если вы задаетесь вопросом, как установить активный сабвуфер, то спешим ответить, что активный сабвуфер в машину устанавливается во многом так же, как и пассивный. Различаться будет только их подключение. Для тех, кто не знает, как подключить пассивный сабвуфер, предоставим схемы. Установленный буфер соединяется с выходом усилителя многожильным медным проводом большого сечения. В отличие от этого вход активного буфера соединяется с выходом усилителя или магнитолы экранированным проводом. А провод большого сечения используется для подачи питания.

Выбор сабвуфера и места его установки в автомобиле очень сильно зависит от типа кузова машины. Хетчбэк и универсал позволяют поместить внутрь любой сабвуфер, чего нельзя сказать про седан.

Седан

Автомобили с таким типом кузова заслуженно считаются самыми сложными для установки сабвуфера. Установить сабвуфер в машину с таким кузовом лучше полосового типа или так называемый акустический экран. Поскольку свободным объемом для этого располагает только багажник.

Сабвуфер полосового типа следует устанавливать в багажнике под задней полкой. Окно выхода звука можно соединить с отверстием в салон авто гибким пластиковым рукавом подходящего диаметра. Часто производители комплектуют полосовые громкоговорители пластиковыми тоннелями.

Как правильно установить НЧ головку в заднюю полку? Во-первых, необходимо усилить или переделать конструкцию полки. Сделать ее можно из ДСП, фанеры или МДФ толщиною около 2 см. Во-вторых, нужно тщательно загерметизировать щели между багажником и салоном. Проследите, чтобы производитель динамика рекомендовал использовать выбранное вами акустическое оформление. Разметьте отверстие под динамик по трафарету и вырежьте его лобзиком. Устанавливая динамик, загерметизируйте щель между ним и полкой любым доступным вам материалом. Подойдет даже оконная замазка или уплотнитель для форточки.
Как подключить сабвуфер в машине? Способ подключения питания зависит оттого, является он активным или пассивным, что мы уже рассмотрели. Можно добавить лишь то, что объем любого багажника очень большой и не создает сопротивления диффузору. Поэтому амплитуду его колебаний на инфранизких частотах ничто не сдерживает. И чтобы динамик не вышел из строя, необходимо, используя фильтр, отсечь частоты ниже 25 Гц. Провода лучше прикрепить к жгутам электропроводки под пластиковыми накладками на порогах.

Если не хватает мощности

Установите усилитель в машину. Место для него нужно найти недалеко от магнитолы – так будет меньше наводок на его вход.

Как установить автомобильный сабвуфер

Andresael / Flickr

Одно из самых дешевых и простых обновлений для аудиосистемы вашего автомобиля — это сабвуфер, сделанный своими руками. Сабвуфер улучшает звучание вашей системы, усиливая басы и добавляя глубины системе с плоским звуком. Установить собственное очень просто, и ваша система заработает в кратчайшие сроки.

Что вам понадобится

Для этого проекта вам понадобится ДВП средней плотности толщиной 3/4 дюйма, клей ПВА, винты, зажимы, силикон, ковровое покрытие, клеммная крышка (которая представляет собой пластиковую чашку с клеммами для подключения проводов динамика к динамики), провод динамика и сабвуфер.В качестве инструментов вам понадобится рулетка, карандаш, отвертка, лобзик, дрель и паяльник.

На рынке представлено несколько брендов сабвуферных громкоговорителей, подходящих для любого бюджета. Обычные размеры динамиков — 10, 12, 15 и 18 дюймов. Измерьте пространство, чтобы поместиться в коробку, чтобы убедиться, что вы не покупаете слишком большой динамик. Планируйте построить коробку вокруг покупаемого динамика и доступного места.

Лучшее место для установки бокса обычно находится в багажнике или багажном отделении вашего автомобиля.Эффективная конструкция представляет собой прямоугольную коробку с загнутой под углом установочной поверхностью динамика. Плоская задняя поверхность коробки должна прилегать к спинке заднего сиденья, оставляя динамик направленным наружу в багажное отделение.

Строительство

1. Измерьте переднюю поверхность коробки по размеру, используя сделанные вами измерения, оставив не менее нескольких дюймов выше и ниже внешнего диаметра динамика.

2. Обрежьте оставшиеся три стороны коробки по размеру.

3. Используйте динамик в качестве шаблона, чтобы создать отверстие для сабвуфера, разметив просверленные отверстия для крепежных винтов.

4. Используйте лобзик, чтобы вырезать отверстие для динамика, и предварительно просверлите отверстия для крепежных винтов до немного меньшего размера, чем сам винт.

5. В зависимости от того, где вы собираетесь проложить провода динамика, предварительно просверлите и вырежьте отверстие в задней или боковой панели того же диаметра, что и крышка клеммной коробки.

6. Установите клеммную крышку, используя силикон для уплотнения и фиксации на месте.

7. Приклейте, а затем скрутите переднюю, заднюю, нижнюю и боковые панели коробки вместе. (Пока не устанавливайте динамик.)

8. Герметизируйте все стыки силиконом, чтобы создать герметичную коробку.

9. Покройте каждую панель клеем и нанесите ковер, плотно натянув его и распределив по задней, боковой и задней поверхности панели.

10. Разрежьте ковер на сегменты для отверстий для динамиков, а не прорезайте отверстие для более аккуратной отделки.Сложите сегментированные секции и приклейте к внутренней части коробки.

11. Нанесите клей и ковровое покрытие на переднюю часть.

12. Пропустите проводку от динамика через отверстие в передней панели коробки и припаяйте провода к задней части клемм динамика и внутренним клеммам клеммной коробки. Убедитесь, что вы соединяете отрицательное с отрицательным и положительное с положительным.

13. Установите динамик на место и закрепите его винтами.

14. Установите крышку динамика на динамик и закрепите ее в автомобиле.

15. Подключите провода от звуковой системы — или от усилителя, если он у вас есть — к сабвуферу. Вы готовы к рок-н-роллу.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Как превратить домашний сабвуфер в автомобильный сабвуфер

Если стереосистеме вашего автомобиля требуется больше басов, вам следует подумать о добавлении сабвуфера для автомобильной аудиосистемы.Вы можете пойти и купить новый сабвуфер, чтобы установить его в машине, но для этого нужно потратить пару сотен долларов на качественное устройство. Однако, если у вас есть дополнительный домашний сабвуфер, вы можете переделать его, чтобы использовать в автомобиле. Необходимо внести некоторые изменения, поскольку между конструкциями автомобильных и домашних сабвуферов есть некоторые очень важные различия. Тем не менее, это пошаговое руководство покажет вам, что вам нужно делать.

Шаг 1. Выберите усилитель

В большинстве случаев ваш домашний сабвуфер является активным сабвуфером.Это означает, что он, вероятно, имеет встроенный усилитель, используемый для питания динамика. Однако обычно это усилитель на 120 вольт, а автомобильный аккумулятор выдает только 12 вольт. Вы можете купить перевернутый, но это в лучшем случае временное решение. Хорошо то, что в большинстве активных сабвуферов используется не очень хороший усилитель; поэтому дешевого автомобильного усилителя более чем достаточно для его замены. Если вы не хотите, чтобы басы перекрывали остальную музыку в вашем автомобиле, выберите дешевый усилитель, который примерно вдвое меньше (с точки зрения выходной мощности) вашего основного автомобильного усилителя.

Шаг 2 — Снимите электронику с сабвуфера

Удалите винты, которые удерживают узел переходника штекера на месте, и снимите узел. Отрежьте провода, идущие к самому динамику, и выбросьте остальную электронику. Избавьтесь от шнура питания. Он используется только для усилителя, поэтому он вам больше не понадобится. Если сборку невозможно снять, вам нужно будет вырезать отверстие в коробке. Убедитесь, что он того же размера, что и клеммная колодка динамика, которую вы будете устанавливать.

Шаг 3 — Выберите метод подключения

Загляните внутрь коробки на сам динамик. Вам нужно будет определить, сколько звуковых катушек у динамика. Некоторые низкочастотные динамики имеют только один и две клеммы для подключения проводов. Другие сабвуферы имеют две звуковые катушки и четыре выступа для подключения проводов. Это не имеет особого значения, но поможет вам определиться, как подключить сабвуфер к усилителю.

Шаг 4 — Присоедините усилитель к сабвуферу

Возьмите несколько шурупов и прикрепите усилитель к верхней части сабвуфера.Это необязательно, но помогает создать автономный модуль.

Шаг 5 — Подключите сабвуфер к усилителю

Если у динамика только два провода, вам нужно будет подключить положительный провод от динамика к положительной клемме на одном канале усилителя, а отрицательный провод — к отрицательной клемме. на другой канал. Это оставит отрицательный вывод на первом канале, а положительный вывод на втором канале пустым.

Если у динамика четыре провода, подключите усилитель таким же образом.Убедитесь, что провода, идущие от усилителя, подключены к двум крайним клеммам на динамиках. Затем сделайте небольшую перемычку и проведите ее между двумя средними клеммами.

Шаг 6 — Установите сабвуфер

Ваш домашний сабвуфер теперь будет работать как шарм в вашей машине. Подключите усилитель к каналу сабвуфера на головной стереосистеме автомобиля и наслаждайтесь басами.

Как установить сабвуфер и усилитель сабвуфера в автомобиле

Самостоятельно установить сабвуфер в машине — это здорово! Это так весело, наконец, насладиться потрясающими басами, которых вам не хватало в своей музыке.

За эти годы я многое повидал, когда выполнил сотни инсталляций автомобильной аудиосистемы — и, к сожалению, я видел, как много хороших людей в конечном итоге использовали ужасную звуковую систему или слышали, как их обдирали. Я не хочу, чтобы с тобой такое случилось.

Я составил подробное руководство, которое поможет вам начать работу с информацией о покупке, схемами, инструкциями по установке и многим другим.

Инфографика — Как установить сабвуфер в машине

Прежде чем начать

Чтобы помочь вам понять общую картину, я объясню основные вещи, которые нам нужны для отличного звука и успешной установки:

Электрические соединения:

Подключение АКБ + 12В с предохранителем
Хорошее и прочное соединение с металлическим кузовом автомобиля
Вывод «дистанционного включения» +12 В для включения и выключения усилителя с помощью стереосистемы или зажигания
Источник аудиосигнала (магнитола / магнитола) для усилителя
Проводка от усилителя к сабвуферу

Детали сабвуфера:

Динамик для воспроизведения тяжелых басов (сабвуфер)
Корпус, предназначенный для басов, для установки сабвуфера (или предварительно собранного блока сабвуфера)
Усилитель с функцией кроссовера нижних частот и мощностью, достаточной для работы вашего сабвуфера (рекомендуется 150 Вт RMS или выше)

В большинстве автомобилей соединение +12 В на аккумуляторе относительно легко найти и проложить провод питания к выбранному вами месту установки усилителя.

Тем не менее, в современных автомобилях может быть труднее найти провод + 12В для подключения дистанционного управления, который включается и выключается с помощью заводской стереосистемы или переключателя зажигания (обычно это вспомогательное положение).

Это связано с тем, что современные автомобили имеют больше проводов, связанных с компьютеризированными сигналами, и не используют 12 В. Часто они имеют более низкое напряжение или являются шиной передачи сигналов данных и не могут использоваться для этой цели.

У вас будет меньше времени и разочарований, если вы получите нужные детали и инструменты с первого раза, поэтому вам не придется делать это после того, как вы уже начали.Прежде чем начать, постарайтесь усвоить необходимые основы.

Время планирования

Старайтесь оставлять достаточно времени для дневного света и не спешить с работой, особенно если вы впервые устанавливаете автомобильную аудиосистему. Если вы нервничаете из-за времени, вы с большей вероятностью сделаете ошибки, и вам придется что-то переделывать позже. Лучше хорошо спланировать или остановиться и вернуться на следующий день. Однако, если вы можете позаимствовать у друга, это вам очень поможет.

Установка сабвуфера в автомобиле часто представляет собой тяжелую работу в зависимости от автомобиля и того, что вам нужно пройти, чтобы установить и скрыть провод.Если вы добавляете сабвуфер в заводскую систему, вам обязательно нужно подготовиться к дополнительной работе.

Хорошая оценка — 3-5 часов или более для добавления сабвуфера к стереосистеме на вторичном рынке и 4,5+ часов для заводской системы.

Правильные инструменты имеют решающее значение! Стоит немного подождать и собрать все нужные инструменты вместо того, чтобы бороться с неправильными.

Вам не нужно тратить много денег, но если вы осторожный покупатель, вы обычно можете получить большую часть того, что вам нужно, не разорившись.

Большинство из них являются базовыми инструментами и относительно недороги. Просто делайте покупки осторожно, и вы найдете хорошие цены.

Получите необходимые инструменты и принадлежности

N Хотите легкий старт? Подумайте о том, чтобы приобрести комплект для установки автомобильной стереосистемы, такой как , этот бюджетный комплект Scosche KT12A от Amazon.

Это один из лучших шагов. Без сомнения, покупка правильного усилителя, корпуса динамика и сабвуфера имеет решающее значение для хорошего звучания басов.

Хорошая новость в том, что в наши дни у вас есть больше возможностей, чем когда-либо!

Частей, которые нужно собрать перед началом работы

Комплект проводки усилителя (см. Примечания ниже) с держателем предохранителя, проводом дистанционного управления и принадлежностями для подключения
Провод динамика для сабвуфера (и сигнальные соединения, если используется заводская стереосистема)
Инструмент ручной
Монтажные кронштейны для крепления корпуса сабвуфера при необходимости
Аккумуляторная дрель с регулируемой скоростью — не требуется, но настоятельно рекомендуется
Изолента хорошего качества (на внутреннем рулоне должно быть написано «UL Rated»)
Застежки-молния, маленькая сумка — 6 или 8 дюймов — это хорошо, но другие подойдут
Маленькая упаковка саморезов №8 длиной 3/8 дюйма (если у вас есть дрель)
Проволока металлическая вешалка для одежды (отлично подходит для сгибания в прямой кусок для протягивания проволоки)

Я большой поклонник аккумуляторных дрелей Black & Decker, и они отлично справились с монтажными работами.Вот отличная недорогая модель, которую я рекомендую от Amazon.

Вы также можете заранее подумать о том, чтобы обновить свои динамики до более звучащих, пока вы уже разобрали свой автомобиль.

Комплекты проводов усилителя

Хороший комплект проводки усилителя, такой как NVX XAPK4 True Spec 4 Gauge 100% медный комплект проводки одного усилителя с кабелем динамика, без RCA, включает предохранитель, держатель предохранителя, провод динамика сабвуфера, силовые кабели, провод дистанционного управления, стяжки, RCA кабели, кольцевые клеммы и классные аксессуары.Они НАМНОГО упрощают вашу установку и помогают избежать чрезмерных цен в местных магазинах. Комплекты проводов для усилителя

бывают разных ценовых категорий и уровней качества. Некоторые содержат только держатель предохранителя, предохранитель, провод питания, провод заземления и провод удаленного вывода (обычно провод 18 калибра). Другие также включают кабели RCA и провод динамика.

Лучшие комплекты включают монтажные аксессуары, такие как кольцевые клеммы, стяжки и иногда втулки для проводов.

Я определенно рекомендую покупать полный комплект.Для среднего усилителя не нужно тратить огромные деньги на хороший комплект.

Сколько вы можете потратить

Если вы делаете покупки с умом, вы можете потратить около 30 долларов на отличный комплект 8-го калибра и около 50-60 долларов на комплект 4-го калибра, который вам действительно понравится.

Примечание: Не вся проводка одинакова. Некоторые искажают размер проводов, которые они содержат, и на самом деле не содержат чистую медную проволоку или содержат провод, который на самом деле меньше, чем рекламируется, но выглядит больше из-за оболочки проводки.

Обязательно проверяйте отзывы перед покупкой. Я написал здесь очень полезное руководство с несколькими лучшими комплектами для подключения усилителей.

Провод динамика

Не тратьте деньги на слишком дорогой провод для акустической системы. Главное помнить — покупать качественный провод — желательно фирменного типа — с хорошей изоляцией и хорошими проводниками. Один провод обозначен как положительный, поэтому его можно правильно подключить.

Для среднего сабвуфера или пары сабвуферов подойдет небольшая секция калибра 16 или 14.Вы можете найти длину 25 футов или меньше по хорошей цене.

Вам не нужны сверхдорогие бренды, поэтому вас не уговаривают тратить много денег. Просто попробуйте найти качественную проволоку достаточной длины (обычно в рулоне) по справедливой цене. Не тратьте слишком много денег на провода динамика, это пустая трата времени — вам просто понадобится хороший провод .

Внимание! Провод динамика и питания с маркировкой «CCA» — это провод , а не из чистой меди! Из-за роста стоимости меди производители теперь используют алюминиевый провод с медным покрытием , который хуже по качеству, чем чистый медный провод (и дешевле).
Для провода динамика, скорее всего, ничего страшного, но будьте осторожны при покупке. Иногда примечание CCA печатается мелким шрифтом.
При подключении к заводской системе без разъемов RCA ожидайте, что вы также подберете катушку небольшого калибра (подойдет 18 или 20 калибр) достаточной длины, чтобы пройти от проводки динамика автомобиля к усилителю.
Рулон длиной 50 футов должен хорошо работать для 2 пар проводов динамиков. Если вам интересно, сколько стоит хороший базовый рулон проводов, вот хороший пример настоящего медного провода для громкоговорителей, который можно купить на Amazon.
Выбор усилителя
Вам не нужно тратить много денег, чтобы купить хороший усилитель для вашей новой аудиосистемы. Ожидайте, что вы потратите около 100–250 долларов в зависимости от необходимых функций и мощности.
Это очень важно, но хорошая новость заключается в том, что в наши дни большинство усилителей имеют все самое необходимое для работы с корпусом сабвуфера и воспроизведения хороших басов.
Помните, что вы можете использовать как одноканальный (также называемый «моноблочный») усилитель, так и многоканальный усилитель, соединенный мостом для большей мощности.
Характеристики, необходимые для хорошего баса:
Доступная среднеквадратичная мощность 150 Вт для сабвуфера (один канал усилителя или 2 мостовых канала)
Кроссовер нижних частот для передачи только чистых басов и без музыки верхнего диапазона
Марка среднего и высокого качества с хорошими отзывами
Опция входов уровня динамика (при использовании заводской стереосистемы
Мостовое соединение усилителя означает подключение динамика таким образом, чтобы мы могли воспользоваться преимуществом встроенной конструктивной особенности, которая позволяет двум каналам усилителя управлять одним динамиком (или парой динамиков) для большей мощности.
Это обычно позволяет обеспечить мощность одного канала в 4 раза! (Всегда проверяйте технические характеристики, чтобы быть уверенным в наличии мощности и требуемом сопротивлении динамика).
Для обычного человека достаточно усилителя мощностью 150 Вт для использования с хорошо подобранными сабвуфером и динамиком. Если вам нужен настоящий «глухой удар» и мощные, громкие басы, планируйте потратить больше и приобретите модель с большей мощностью.
Современные автомобильные усилители, такие как Alpine MRV-F300, предлагают кроссоверы высоких или низких частот, чтобы блокировать воспроизведение низких или высоких частот при желании.Показанный усилитель имеет регулируемые частоты среза, чтобы контролировать звуковые диапазоны, передаваемые на динамики. Параметр «Полный» означает, что в динамики разрешены все звуки.
Низкочастотный кроссовер — это функция, которая отфильтровывает звуки верхнего диапазона и позволяет воспроизводить только чистые басы.
High pass кроссовер блокирует низкие частоты и позволяет воспроизводить звуки более высокого диапазона, такие как музыка, с одновременным блокированием низких частот, которые искажают небольшие динамики.
Дополнительные опции кроссовера
Некоторые из них также имеют добавленные функции, такие как регулируемая частота кроссовера (в отличие от простого включения / выключения) и усиление низких частот.Кроссоверы — это простая, но невероятно полезная функция для получения наилучшего звука и громкости вашей системы.
Что касается мощности, вы, вероятно, сможете обойтись меньшими затратами, если используете небольшой сабвуфер (например, 8-дюймовый сабвуфер или другой небольшой тип сабвуфера в готовом корпусе).
Однако для получения более громких и качественных сабвуферов лучше всего покупать самые большие, которые могут поместиться в имеющемся у вас пространстве.
Использование многоканальных усилителей в сравнении с одноканальными (моно) усилителями
У обоих типов усилителей есть свои плюсы и минусы, которые следует учитывать.
Если планируется питание
Еще
динамиков в будущем и расширение вашей стереосистемы, подумайте о покупке 4-канальной стереосистемы. Даже если вы не используете все 4 канала прямо сейчас, ничего страшного — вы всегда можете использовать их позже.
Это оставляет 2 канала для питания фронтальных динамиков и 2 канала, которые вы можете использовать позже для дополнительных динамиков или моста для управления сабвуфером.
Плюсы и минусы многоканального усилителя:
ПРОФИ:
Гибкость и отличное решение для нескольких акустических систем
Доступно множество марок и моделей
Может использоваться в 2, 4 и других режимах каналов (мостовой)
Популярные, поэтому часто доступно много отзывов
Минусы:
Обычно имеют более низкие номинальные мощности
Больше силовых подключений для работы с
Может быть не таким компактным, как моноусилитель
Плюсы и минусы моно усилителя:
ПРОФИ:
Высокая мощность для сабвуфера
Часто может быть такой же компактной, как многоканальные усилители или меньше ее
Более простое управление во многих случаях
Минусы:
Не гибкий — в большинстве случаев используется только для сабвуферов
Выбор модели и варианты, как правило, более ограничены
Многие из них только низкочастотные, полный диапазон невозможен
Я рекомендую вам купить 4-канальный усилитель хорошего качества с 50 Вт x 4 или 75 Вт x 4 (на 4 Ом), который можно подключить к 150 Вт или более .В будущем у вас будет больше гибкости, и вам не придется покупать еще один усилитель.
На мой взгляд, это лучший выбор для новичка и среднего человека. Всегда разумно планировать наперед.
Сегодня есть несколько отличных вариантов, в том числе замечательный усилитель, о котором я писал здесь!
Выбор сабвуфера и что нужно знать
При покупке сабвуферов не покупайте сразу самые дешевые. Ищите хорошее сочетание цены, номинальной мощности и характеристик.Хорошие отзывы тоже обязательны.
Если вы впервые покупаете электронику и сабвуфер, лучше не покупать корпус и сабвуфер по отдельности, если вы не знаете рекомендуемый размер корпуса (в кубических футах) для динамика сабвуфера или пары динамиков.
Кроме того, я рекомендую вам купить герметичный корпус, так как несоответствие сабвуфера неправильной вентилируемой коробке может привести к ужасному звуку!
Я видел это много раз, и это невероятно разочаровывает.
Не каждый сабвуфер работает с каждой коробкой
Я разработал множество конструкций динамиков различных типов, и вот простое объяснение того, почему это важно: У каждого динамика есть определенные параметры, которые определяют, как он работает в определенных типах и размерах блоков динамиков.
Если динамик неправильно подобран, звук может быть намного ниже того, к которому он подключен.
Это может привести к раннему «достижению дна» (динамик имеет небольшое сопротивление движению и начинает достигать своих пределов при движении) или просто не может воспроизводить басовые звуки при нормальной громкости.
Если это так, ваша тяжелая работа будет напрасной, и ужасно тяжело работать только для того, чтобы получить плохой звук.
Лучше всего начать с комбо сабвуфера, в котором 1 или 2 сабвуфера правильно подобраны к коробке. В большинстве случаев фирменная коробка с динамиками разработана специально для работы с динамиками, исходя из их конкретных характеристик. Для некоторых это наиболее удобный вариант.
Я советую покупать предварительно собранные («предварительно загруженные») или согласованные сабвуферные динамики / коробку под торговой маркой. Это в значительной степени гарантирует, что вы получите хороший звук.
Если вы покупаете предварительно собранную коробку, вы также не можете купить вентилируемую (портированную) модель, если хотите.
Переносные корпуса динамиков обычно имеют немного менее «плотный» звук, но часто могут играть громче и глубже по сравнению с герметичными корпусами при том же уровне мощности. В общем, это ваше предпочтение.
Многие небольшие комбо сабвуфера портированы, чтобы получить больше звука при небольшом размере.
Вообще говоря, вам нужно будет покупать сабвуферы на 4 Ом.
Многие усилители, как одноканальные, так и многоканальные с мостовым подключением, требуют минимального импеданса динамика (номинальное сопротивление) 4 Ом, так что имейте это в виду при покупке.Вы можете узнать об этом больше здесь.
Подумайте о покупке автомобильного сабвуфера
Автомобильный сабвуфер — это универсальная басовая система, состоящая из специального корпуса, соответствующего сабвуфера и уже имеющего встроенный усилитель.
Их проще установить, чем отдельную систему усилителя / сабвуфера.
Кроме того, они являются отличным выбором для людей, которые позже могут сменить транспорт, особенно для людей, владеющих арендованными автомобилями. Общая стоимость активного сабвуфера vs.отдельные предметы тоже могут быть ниже!
Активный сабвуфер — это универсальное решение для низкочастотного динамика. Хотя многие из них чрезвычайно компактны, чтобы поместиться в автомобили с ограниченным пространством, некоторые, такие как этот, предлагают басы почти так же хорошо, как более дорогой усилитель и динамик. Обычно их общая стоимость меньше или равна стоимости покупки предметов по отдельности. Также не нужно беспокоиться об установке усилителя!
Однако у них есть недостатки: хотя они предлагают более удобный способ установки и снятия аудиосистемы, они, как правило, имеют меньшую производительность, чем при использовании стандартной системы усилителя и коробки.
Автомобильные сабвуферы, как правило, больше ориентированы на решение проблемы ограниченного пространства в автомобиле и могут быть более ограниченными по размеру динамика, номинальной мощности усилителя и громкости низких частот, которую они могут воспроизводить.
Обратите внимание, что они, как правило, отличный выбор, если вам нужны хорошие, но не очень громкие басы в автомобилях.
Однако некоторые модели оснащены более крупными динамиками и встроенными мощными динамиками. Я затронул эту тему и привожу несколько отличных примеров.
Pro Tip
По возможности, покупая активный сабвуфер, покупайте самую большую модель, которую вы можете поместить в имеющееся у вас пространство.Подседельные и другие сверхкомпактные модели воспроизводят некоторые басы, которые хорошо дополняют вашу музыку, но ничто не может заменить истинное вытеснение воздуха, как от более крупных сабвуферов. Наилучший звук обычно исходит из более крупных динамиков, таких как динамики 8, 10 и 12 дюймов.
Инструменты, которые я рекомендую для успешной установки
Я считаю необходимыми следующие инструменты:
Отвертки с крестообразным шлицем и плоской головкой
Хорошие и недорогие кусачки для проволоки
Плоскогубцы
Универсальный нож с выдвижным лезвием для бритвы
Миниатюрная отвертка с плоской головкой или другой аналогичный инструмент для отделения пластиковых декоративных панелей и регулировки усиления усилителя на конце
В идеале у вас также будет доступ к ним, хотя я понимаю, что иногда они могут стоить больше, чем должны:
Мультиметр цифровой (тестер) для измерения напряжений
Аккумуляторная дрель с регулируемой скоростью и муфтой (абсолютно ФАНТАСТИЧЕСКАЯ для ускорения работы, сверления отверстий и заворачивания шурупов!)
Хороший инструмент для обжима и соединители для обжима
Инструмент для зачистки проводов (не требуется, но значительно упрощает работу)
Некоторые из них можно купить в магазинах Wal-Mart или Harbour Freight по сниженной цене.Однако все зависит от того, есть ли у них все необходимое. Большинство из них можно дешево купить на eBay или Amazon.com.
Мне очень понравился цифровой мультиметр от Harbour Freight. Это было отличное предложение, и оно длилось хорошо! (Примечание: у них также есть дешевая бюджетная версия за 3-5 долларов, которая также подойдет для устранения неполадок при установке).
Обжимной инструмент (показан с обжимными колпачками) — отличный инструмент для профессиональной установки, позволяющий избежать проблем с подключением проводов в дальнейшем.Я рекомендую синие стыковые соединители (справа), так как они немного проще в использовании и подходят для 16-14 ga. проволока, но ее также можно использовать с проволокой меньшего сечения, если вы сложите ее под собой перед тем, как вставить.
Установка сабвуфера в коробку
Если вы следуете моей рекомендации по покупке коробки для сабвуфера с предустановленной загрузкой, то работы должны производиться для самого сабвуфера. Если вы покупаете корпус и сабвуферы отдельно, вам нужно будет надежно установить их.
Установите сабвуфер в коробку.
Я настоятельно рекомендую использовать аккумуляторную дрель и шурупы для гипсокартона, поскольку они быстро входят в древесину коробки.
В большинстве сабвуферов используется 8 винтов. Не экономьте на этом! Сабвуферы тяжелые и при использовании сильно вибрируют. Лучше всего убедиться, что они надежно закреплены.
Если аккумуляторная дрель имеет муфту, установите ее на одно из первых или минимальных допустимых значений, чтобы не повредить материал коробки при закреплении динамика.
Установка усилителя и сабвуфера
Вот общая диаграмма, которая поможет вам визуализировать установку: ( Нажмите, чтобы увеличить, или нажмите здесь, чтобы получить .pdf, который вы можете просмотреть или распечатать, )
Установка усилителя состоит из нескольких основных шагов:
Проложите положительный провод к автомобильному аккумулятору и спрячьте его под ковром и внутренней обшивкой со стороны аккумулятора автомобиля.
Для этого вам нужно будет приподнять часть внутренней пластиковой отделки, например, крышки клапанных панелей, которые обычно отламываются и встают на место.Всегда будьте осторожны и, если необходимо, осторожно используйте отвертку с плоской головкой между зазорами, чтобы поддеть их. Отодвиньте ковер, чтобы найти место, чтобы спрятать провод усилителя.
Затем вы можете найти край ковра, который обычно легко отодвинуть и заправить проволокой.
Ходовой провод к двигателю автомобиля и аккумулятору
Честно говоря, подсоединение провода к батарее — обычно самая сложная задача, с которой вам придется столкнуться. Но не волнуйтесь, почти всегда есть щель, отверстие, заглушка, которую вы можете удалить, или резиновое уплотнение жгута проводов, в котором вы проделываете отверстие, проталкивая отвертку или аналогичный инструмент.
С фонариком загляните под приборную панель и попробуйте найти пластиковую пробку заливного отверстия, которую можно вытолкнуть (обнажая свободное отверстие, которое вы можете использовать) или резиновое уплотнение с заводским жгутом проводов, которое идет в моторный отсек.
Если вам нужно это сделать, воспользуйтесь пробойником, острым предметом или даже очень прочной и длинной отверткой, чтобы проделать отверстие в резиновом уплотнении. Затем используйте «трюк с вешалкой», чтобы действовать как проволочная змейка, чтобы протянуть проволоку сквозь нее.
Если возможно, проденьте отверстие в уплотнении жгута проводов брандмауэра («втулку») и протолкните через него провод усилителя.
Если случайно вы найдете такую пластмассовую заглушку, вытащите ее отверткой и используйте как готовое отверстие для кабеля питания. Это делает вещи НАМНОГО проще!
Если вы проходите через заводское уплотнение жгута проводов, как показано на 1-м рисунке, протолкните его, пока не сможете схватить провод, а затем протяните его через моторный отсек. Тогда вы прошли самое сложное!
Трюк с плечиками
Полезный трюк — использовать вешалку, чтобы сделать «проволочную змейку» для протягивания проволоки через узкие и трудные участки, особенно при переходе из салона в моторный отсек.
С помощью плоскогубцев вы можете выпрямить стандартную вешалку для одежды, чтобы получилась «проволочная змейка», которая представляет собой инструмент, используемый для протягивания проволоки через небольшие пространства.
После этого можно обернуть шнур питания изолентой и прикрепить ее к концу.
Затем протолкните его через салон автомобиля (если нет более простой альтернативы) в моторный отсек, где вы, наконец, можете протянуть его вручную и отсоединить от него провод питания.
Лучше всего загнуть концы, чтобы они были закругленными и не цеплялись за препятствия на пути.Для достижения наилучших результатов сделайте небольшую петлю на конце, где вы хотите прикрепить провод, и хорошо оберните ее изолентой, чтобы сгладить острые края, которые могут зацепиться.
Проведение провода к задней части автомобиля
Возможно, вам будет проще снять заднее сиденье и найти зазор, который позволит вам легко провести провод к спине. Обычно я считаю, что сначала лучше найти место, где я могу просунуть руку или пальцы в боковую щель заднего сиденья (как основание верхней половины заднего сиденья) и выяснить, есть ли там свободное место.
Если нет, я попробую использовать трюк с вешалкой, который почти всегда работает.
Подсоедините положительный провод к держателю предохранителя.
Это очень просто. Обрежьте изоляцию примерно на 1/2 дюйма с концов проводов и установите держатель предохранителя на оголенный положительный провод. Подсоедините зажим для обжимного кольца и обожмите его плоскогубцами (или другими прочными плоскогубцами) или обжимным инструментом.
Поместите патрон предохранителя рядом с аккумулятором так, чтобы он оставался прибл. 12 дюймов или меньше, так как это общее правило, используемое для того, чтобы убедиться, что недостаточно провода для возможного короткого замыкания без предохранителя , что может вызвать взрыв батареи или привести к возгоранию вашего автомобиля.
Не думаете? Такое случается! Не требуется много времени, чтобы зажатый незащищенный провод начал плавить изоляцию и начался пожар.
Не устанавливайте предохранитель! Я настоятельно рекомендую обжимные кольцевые клеммы, подобные тем, что показаны на левом рисунке , а не те, которые показаны на правом рисунке (клеммы с наконечниками).
Это связано с тем, что клеммы с наконечниками намного сложнее обжимать и, возможно, потребуется пайка для обеспечения наилучшего соединения. 5/16 ″ кольцевые клеммы, подобные тем, что показаны слева, превосходны и просты в использовании, а также входят во многие хорошие комплекты проводки усилителя.К тому же они не очень дорогие.
Если у вас не получается натянуть резиновые втулки на провод, не беспокойтесь слишком сильно и при необходимости оставьте их.
Избегайте клемм с наконечниками, подобных показанным здесь. Я обнаружил, что, хотя они продаются в некоторых наборах усилителей, а также в магазинах запчастей, очень сложны в использовании и требуют специальных инструментов для обжима с большим усилием или инструментов для высокотемпературной пайки.
Они вполне могут помешать вам установить проводку усилителя, и я бы очень не хотел, чтобы это произошло
Надежно подсоедините положительный кабель к аккумуляторной батарее.
Используйте кольцевую клемму для закрепления на болте или шпильке зажима аккумулятора. Удалите коррозию наждачной бумагой или металлической щеткой и при необходимости обнажите чистый металл.
Для наилучшего метода используйте клемму с обжимным кольцом, чтобы прикрепить положительный провод к зажиму аккумулятора на шпильке или болте. Обязательно удалите предохранитель перед этим и установите держатель предохранителя на провод, прежде чем подключать его к батарее. Удерживайте на месте с помощью стяжки, чтобы прикрепить к ближайшей проводке, шлангам или скобам.
Подключите провод заземления усилителя к оголенному металлу рядом с местом, где будут размещены усилитель и сабвуфер.
Используйте клемму с обжимным кольцом и прикрепите ее к кузову автомобиля (голый металл) заводским винтом или болтом. Альтернативным и более быстрым решением является использование аккумуляторной дрели и самореза, чтобы одновременно просверлить металл и закрепить кольцевой зажим.
Если вы можете найти заводской заземляющий провод в непосредственной близости, это отличная точка подключения заземляющего провода.В противном случае использование самореза и аккумуляторной дрели сделает работу очень быстрой.
Подключите провод дистанционного включения к автомобильной стереосистеме вторичного рынка и источнику сигнала
Если используется стереосистема неоригинальной модели, должен быть доступен выходной провод удаленного вывода (синий или бело-голубой). Подключите его к пульту дистанционного управления по проводу, входящему в комплект.
Если не установлена автомобильная стереосистема на вторичном рынке, будет немного сложнее. В этом случае у вас есть несколько вариантов:
Подключите провод дистанционного управления к проводу +12 В, включенному при зажигании или дополнительном положении переключателя зажигания (это первый вариант)
Используйте специальный адаптер, который распознает музыку и при подключении к источнику питания может передавать сигнал дистанционного отведения
Второй вариант не нужен, за исключением очень сложных ситуаций.
Практически всегда где-нибудь в автомобиле можно найти коммутируемый провод +12 В. Это может занять время, но, используя хороший мультиметр, вы можете найти его, а затем подключить аналогично подключению проводки динамика, показанному ниже.
На большинстве автомобильных стереосистем на вторичном рынке синий выходной провод предназначен для включения и выключения внешнего усилителя. Он подает +12 В при включенной стереосистеме. Подключитесь к этому, если доступно. Обычно я использую стыковые соединители (обжимные соединители) для надежного подключения провода.
Подключение кабелей RCA — или подключите проводку громкоговорителей, если разъемы RCA недоступны
Снимите автомобильную стереосистему и получите доступ к задней проводке или задней части стереосистемы, если это и послепродажная (не заводская) модель. Подключите к разъемам RCA, если они есть, в следующем порядке предпочтения:
Выходные гнезда для сабвуфера (часто обозначаются SUB или SUBW)
Если доступно 4, используйте ЗАДНИЕ домкраты
Если доступно только 2, то тоже ничего
Левый канал отмечен белым разъемом, а красный представляет правый канал.
Подключите кабели RCA к задней части стереосистемы вторичного рынка, если таковая имеется.
Подключение к входам уровня громкоговорителей (если у вас заводская система)
Если разъемы RCA недоступны или у вас есть штатная автомобильная стереосистема, вам необходимо отсоединить проводку динамиков, чтобы получить источник аудиосигнала. Это может быть проще сделать, когда вы подключаете удаленный провод к стереосистеме. Если в автомобиле есть задние динамики, это тоже вариант, так как динамики в багажнике могут иметь довольно легкий доступ к проводке динамиков.
Вам необходимо найти информацию о проводке для вашего автомобиля и проверить на таких сайтах, как the12volt.com, электрические схемы.
С каждой пары проводов динамика или рядом с разъемом провода динамика снимите примерно 1/2 дюйма изоляции и отколите ее. Для этого либо оберните провод, либо обрежьте заводской провод и подключите к нему с помощью обжимных соединителей, при этом прикрепляя провод небольшого калибра.
Обжимные соединители (см. Список инструментов выше) надежны и обеспечивают хороший электрический контакт.Я рекомендую вам использовать их, если это возможно.
Проложить проводку к месту установки усилителя
После подключения провода питания, удаленного провода и сигнального провода переместите его вниз с той же стороны автомобиля (при необходимости), а когда провода соединятся, используйте стяжки (также называемые «стяжки»), чтобы аккуратно удерживать их вместе. . Используйте кусачки, чтобы отрезать лишнюю оставшуюся длину стяжки.
Соберите вместе провода питания и кабеля вот так. Чтобы сэкономить деньги, можно разложить стяжки на расстоянии примерно 12 дюймов друг от друга, чтобы не использовать слишком много стяжек.Стяжки удерживают проводку на месте, делают ее более управляемой и помогают предотвратить перемещение вещей с течением времени.
Монтаж усилителя
Две идеи монтажа усилителя, которые подходят почти для любой установки. Не переживайте! Один из них должен работать. Однако идея монтажа на плате выглядит намного лучше и означает, что во многих случаях вы можете установить усилитель в стороне.
Для большинства людей есть 2 отличных и простых способа надежно закрепить усилитель:
На коробке сабвуфера
Сделайте монтажную плату усилителя и надежно прикрепите ее к машине
Я предпочитаю №2, так как это более привлекательный и более профессиональный метод.Это немного больше работы, чем №1, но выглядит великолепно, а также позволяет избежать сильной вибрации усилителя, как при установке на корпус сабвуфера.
Для варианта № 2 вы можете купить красивый коврик для динамика или темную ткань в магазине Joann или другом магазине тканей / рукоделия и покрыть доску клеевым спреем и / или степлером, а затем закрепить ее с помощью кронштейнов или ремней автомобильной стереосистемы.
Черная ткань доступна в различных типах ткани (я часто использовал черный фетр или материалы, похожие на бархат, для нестандартной укладки).
Большим преимуществом использования стойки усилителя (платы усилителя), изготовленной по индивидуальному заказу, является то, что ее можно установить в местах, которые иначе были бы невозможны.
Просто отрежьте кусок платы (например, купленный в Lowe’s или Home Depot) немного больше усилителя, закрепите его с помощью скоб или ремней, и все.
Пока у вас есть место и детали для монтажа платы, это относительно просто! Вы можете найти несколько отличных, которые я использую здесь.
Используйте винты с полукруглой головкой (слева), а не саморезы, когда вы крепите предметы к дереву или древесным материалам.Ремешки для установки автомобильной стереосистемы (справа): antastic для индивидуального монтажа усилителей, плат усилителей и коробок сабвуфера на автомобиле.
Подключите всю проводку к усилителю и сабвуферу
Это самая легкая часть! И вы находитесь на «финишной прямой» — на данный момент осталось немногое. Если все пойдет хорошо, очень скоро у вас будет отличный звук.
При выключенном питании и извлеченном предохранителе провода питания подключите провод питания, провод заземления и провод дистанционного управления к соответствующим клеммам.Обычно положительный и отрицательный выводы больше остальных.
Убедитесь, что у вас хорошее, плотное соединение, без торчащих проводов, которые могут привести к короткому замыканию.
(Нажмите, чтобы увеличить)
Подключите больший провод динамика, который вы купили, к клеммам динамика усилителя. Если вы используете мостовой усилитель, подключите провода к усилителю аналогично тому, как показано здесь. При использовании входов RCA подключитесь к паре входов для выходов динамиков, к которым вы подключены.
Если используются входы уровня громкоговорителей заводской системы, подключите их сейчас. Они должны быть помечены и / или размечены цветом, чтобы было понятнее.
Включите систему и проверьте наличие проблем
Установите предохранитель и включите зажигание и стереосистему. Вы должны услышать звук, а индикатор питания усилителя должен указывать на то, что он включен. Если нет, проверьте следующие пункты на наличие проблем.
Quick Tip
По возможности используйте измерительный прибор для поиска и устранения неисправностей усилителя.Контрольные огни не дают достаточно информации. Многие усилители могут иметь хорошее заземление и соединение с батареей +12 В, но не включаются, если, например, на удаленном проводе ниже определенного напряжения, поэтому важно иметь возможность выяснить, что происходит.
Если у вас нет звука или питания, скорее всего, это связано с одной из следующих распространенных причин:
Плохой провод массы автомобиля (проверьте целостность цепи между отрицательной клеммой усилителя и металлической частью автомобиля)
Проблема с держателем предохранителя или неисправный предохранитель
Напряжение на проводе дистанционного управления слишком низкое или +12 В не подается вообще
Как правило, существует всего несколько причин, по которым усилитель не может включаться и воспроизводить звук, так что обычно это одна из нескольких основных проблем, как я перечислил здесь, вызывающих проблему.
Настройка усиления и низких частот
Проблема с настройками звука как на стерео , так и на усилителе заключается в том, что настройки могут быть произвольными, и один может повлиять на то, как другой воспроизводит звук на вашем сабвуфере.
Рекомендую сделать следующее:
Отключите все функции усиления низких частот или эквалайзера (EQ) на стереосистеме или установите средний или нулевой уровень.
Отключите все регуляторы усиления низких частот на усилителе или установите минимальный уровень
Установите минимальное усиление усилителя
Большинство хорошо продуманных усилителей, таких как популярный Alpine MRV-F300, имеют гибкие элементы управления кроссовером, которые вам следует использовать.С ними вы можете получить чистую музыку с низким уровнем искажений при большой громкости. Удивительно, но очень немногие люди используют эти возможности в полной мере!
Включите музыку, которая вам хорошо знакома и должна иметь хорошие басы на умеренном уровне. Затем с помощью подходящей небольшой отвертки или отвертки отрегулируйте усиление до тех пор, пока качество низких частот не будет на уровне, который вам нравится.
Не забывайте, что при закрытии люка внедорожника или багажника автомобиля звук несколько изменится по сравнению с тем, когда закрываются дверь, багажник и / или задний люк.
Если в стереосистеме недостаточно басов или ваша система по-прежнему не звучит должным образом, попробуйте использовать усиление низких частот на своем усилителе, если это возможно.
Усиление низких частот обычно работает для усиления низких частот, например, около фиксированной или регулируемой частоты около 50 Гц. Иногда они могут добавить звуковой системе дополнительный звук и басы.
Резюме
Надеюсь, мой гид предоставил много полезной информации. Это то, чем я хотел бы заниматься, потому что я хочу, чтобы все знали, как здорово установить свой собственный автомобильный сабвуфер и усилитель.
Один важный совет: для установленных на заводе аудиосистем премиум-класса, таких как Bose, JBL и Harmon Kardon, может оказаться трудным, поскольку эти системы намного сложнее.
Вообще говоря, вы все равно сможете добавить сабвуфер, в большинстве случаев отключив пару заводских выводов динамиков.
Если у вас возникнут проблемы или вы не чувствуете себя в состоянии справиться с задачей, подумайте о том, чтобы получить оценку, поговорив с авторитетным магазином автомагнитол. Если они говорят, что вашему автомобилю потребуются детали и надстройки, не перечисленные здесь, обязательно спросите, почему.
Дополнения
приносят очень большой доход магазинам автомобильной аудиотехники.
Что бы вы ни делали, не пугайтесь . Следуйте моим советам, чтобы лучше подготовиться и выполнять установку поэтапно.
Практически каждый может установить в машине свой сабвуфер и наслаждаться фантастическими басами!
Рекомендуемые
Как я уже упоминал в своем руководстве, я обычно рекомендую использовать многоканальный усилитель. Вот отличный список, который я собрал из самых доступных и эффективных моделей.
Вот очень хороший и полный комплект проводки усилителя, чтобы упростить работу (я нашел одни из лучших ценностей на Amazon).
Одна из лучших автомобильных стереосистем, которые я нашел, — это автомобильная стереосистема Alpine CDE-HD149BT с одним разъемом и Bluetooth с HD-радио, ЖК-дисплеем премиум-класса и …
Распечатки
Базовая инфографика с практическими рекомендациями (файл .pdf)
Схема установки автомобильного усилителя
Базовая схема подключения НЧ-динамиков
Есть вопросы или комментарии? Не стесняйтесь оставлять комментарии ниже или дайте мне знать.
(DIY) Как установить автомобильный сабвуфер со схемами
Установка сабвуфера в автомобиль
Большинство заводских автомобильных аудиосистем не имеют сабвуфера, что является серьезной проблемой, если вы хотите добиться наилучшего качества звука. Без сабвуфера звук в вашей машине будет неполным.
Больше всего влияет на низкие частоты, поэтому низкие частоты не будут очень хорошими. С другой стороны, добавление сабвуфера считается самым важным обновлением автомобильной аудиосистемы, которое вы можете сделать.
Связанные : Как установить автомобильный усилитель со схемами
Более того, процесс установки прост, и вам не нужно нанимать для этого профессионала. Помните, что рекомендуется вынуть аккумулятор из автомобиля.
Essentials:
Сабвуфер и его корпус.
Провода для громкоговорителей и приспособления для снятия изоляции.
Застежка-липучка и полифил не являются обязательными.
Как установить автомобильный сабвуфер источник изображения: sonicElectronix
Подключение сабвуфера
Импеданс играет здесь наиболее важную роль, и подключение сабвуфера с правильным сопротивлением является обязательным.
Поскольку этот шаг зависит от сабвуфера и отличается для большинства устройств, вам необходимо следовать инструкциям.
Имейте в виду, что неправильное подключение сабвуфера может привести к поломке и испортить новое устройство.
Один пример более чем полезен. Если вы используете сабвуфер на 500 Вт, подключите его так, чтобы усилитель выдавал 500 Вт RMS.
Поместите сабвуфер в коробку
На следующем этапе нужно положить сабвуфер в коробку.Это необходимо сделать после подключения импеданса. Затем подключите положительный и отрицательный провода к клеммам на сабвуфере.
Когда вы закончите этот шаг, выровняйте всю коробку полифиллом. Имейте в виду, что это рекомендуемый шаг, но не обязательный.
Теперь все, что вам нужно сделать, это починить коробку. Не забывайте, что он не должен быть слишком тесным, но в нем должно быть много свободного места, так как это влияет на качество звука. Кроме того, сабвуфер должен быть идеально выровнен.Если это не так, исправьте эту проблему как можно скорее.
Подключите усилитель к сабвуферу
Это самый простой шаг. Все, что вам нужно сделать, это подключить к усилителю положительный и отрицательный провода. Рекомендуется проверить этот шаг два раза, поскольку неправильное подключение может вызвать серьезные проблемы.
Установка сабвуфера
Когда вы выполните все шаги из списка, ваша работа не будет сделана.Сабвуфер настроен неправильно, поэтому качество звука не будет особенным.
Вам необходимо настроить усиление низких частот, частотную характеристику, усиление и дополнительные параметры. Основная цель — получить звук с впечатляющими частотами.
Установка усилителя и сабвуфера от начала до конца [через 10 минут]
Корпуса для сабвуферов
— Купите или соберите
Без сомнения, то, что больше всего привлекает людей в автомобильной аудиотехнике, — это басы.Чистая мощь, которую испытывает ваша машина, может быть очень волнующей. Правильный низкочастотный динамик и правильный корпус действительно могут творить чудеса, если их правильно подобрать. Доступно несколько различных типов коробок и несколько сотен различных вуферов. Вы решаете сделать это самостоятельно или оставить на усмотрение производителя с таким количеством различных комбинаций?
Купить против сборки
Как и все, у покупки и строительства есть свои плюсы и минусы.Купить готовый корпус не составляет труда. Просто выпиши чек и уйди с вложением. Но подходит ли этот корпус для вашего сабвуфера? Если вы покупаете корпус у производителя с уже установленным сабвуфером, это может быть так. Но будьте осторожны со встроенными кожухами BYOW (принесите свой сабвуфер). НЧ-динамики не следует просто бросать в какой-либо корпус, в который они поместятся. Особенно это касается портированных и полосовых корпусов. Серьезные проблемы со звуком могут возникнуть, если вентилируемый корпус не предназначен для конкретного низкочастотного динамика.С этими типами нет никакого «предположения».
Еще одна проблема готовых корпусов — их универсальный размер, подходящий для всех форм. Они могут физически не поместиться там, где они будут давать наибольшую отдачу. Я закончил некоторые испытания с размещением корпуса и обнаружил, что некоторые места превосходят другие места в автомобиле на целых двенадцать децибел. Это эквивалентно увеличению мощности вашего усилителя в ШЕСТНАДЦАТЬ раз (с 100 до 1600 Вт)! Таким образом, хотя вы можете сэкономить деньги, выбрав универсальный корпус, вы можете потерять серьезный результат.
Корпуса на заказ
Я предпочитаю создать индивидуальный корпус для конкретного автомобиля, вуфера и желаемого звука. Это дает мне свободу действий над всем дизайном и позволяет выбрать лучшее место для корпуса. Это также позволило мне выбрать форму, покрытие корпуса и фурнитуру, подходящую для внешнего вида автомобиля. Нет больше темно-серого коврового покрытия в светло-коричневом интерьере.
Стоимость меньше, чем у сборного шкафа, и у вас есть возможность настроить внешний вид.Также гораздо больше удовольствия делать самому. Конечно, не всем нравятся проекты, сделанные своими руками, но если вы делаете это, это отличный способ провести день. У меня есть страница на сайте, на которой приводится разбивка некоторых затрат, связанных с созданием вашего собственного вольера. Я даже составил список товаров, которые часто заказываю, и тоже размещаю их на сайте.
Вам также следует ознакомиться с Advanced Enclosure Design and Manufacturing . Он охватывает проектирование корпусов с использованием бесплатного компьютерного программного обеспечения, максимизацию выходной мощности сабвуферной системы, сборку коробки на профессиональном уровне и тестирование выходной мощности с использованием недорогого оборудования.Кликните сюда.
Вернуться к индексу архивов информационных бюллетеней
DIY 1000 Вт сабвуферный усилитель
Как и мой 6-канальный усилитель , это еще один с 2008 по 2009 год. Что, как мне кажется сейчас, было, пожалуй, самым продуктивным периодом для меня в этом проекте. Фактически, у меня это в основном было закончено, и я использовал его задолго до того, как сделал 6-канальный.
Идея этого усилителя сабвуфера заключалась в том, чтобы создать такой усилитель, который способен выдавать 1000 Вт (среднеквадратичное значение) при нагрузке динамика 2 Ом.Не то чтобы я думал, что мне действительно нужна такая большая мощность, но это похоже на ту гладкую маленькую спортивную машину с огромным двигателем. И на самом деле он не так много производит с трансформатором, который у него есть сейчас, но может, с более мощным блоком питания. Как и сейчас с трансформатором на 850 ВА, усилитель легко выдает мощность свыше 500 Вт при нагрузке 4 Ом.
Я начал с того, что определил, что я считал подходящим радиатором, и разместил там транзисторы выходного каскада, чтобы получить представление о схеме:
Показаны девять пар, но я остановился на восьми.Это дополнительные устройства MJL21193 / 94, высокого напряжения (250 В постоянного тока) и высокой мощности (200 Вт).
К сожалению, я потерял часть оригинальной документации для этого усилителя, но у меня есть то, что, как мне кажется, очень близко к окончательной схеме для этого усилителя:
Это типичный усилитель класса AB с тремя каскадами: входным каскадом, каскадом усиления напряжения и выходным каскадом. Очевидно, что выходной каскад доминирует в этом усилителе и настроен в так называемой схеме тройного Дарлингтона с парой предварительных драйверов, парой драйверов и 8 выходными парами.Оглядываясь на это, я вижу только одну вещь, которую нужно добавить, а именно пару встречных диодов, включенных параллельно с R42. R42 поднимает входное заземление над общим заземлением, чтобы предотвратить образование контуров заземления (гудение), и оно может сгореть без диодов. См. В качестве примера схему , схему для 6-канального усилителя (на этом R25).
Очень похоже на конструкцию усилителя для 6-канального усилителя, я сделал и этот усилитель и внес несколько изменений по ходу его сборки и тестирования.
В какой-то момент у меня возникла интересная идея использовать радиатор в качестве силовых шин для усилителя, поэтому я разрезал его пополам:
и склеил его вместе с помощью толстого куска пластика между ними в качестве изолятора.Затем я прикрепил транзисторы без изоляторов (слюдяных шайб) к каждой стороне и припаял провод 12 калибра, чтобы соединить выводы выводов базы каждого из них. Задняя часть каждого транзистора изготовлена из чистого металла и подключена к коллектору, поэтому он будет получать питание непосредственно от радиатора:
Преимуществом этого является лучшая теплопроводность, но это усложняет сборку, поскольку радиаторы теперь выдерживают в общей сложности 140 В постоянного тока (+70, -70).
Поскольку это довольно маленький радиатор для такой большой мощности, я подумал, что было бы разумно встроить вентиляторы с регулируемой температурой, которые включались бы, если становилось слишком жарко:
Как оказалось, два спереди мне не понадобились, и позже я их удалил.Я оставил один сзади (красный), который работает постоянно, но при пониженном напряжении, чтобы его замедлить.
Основное охлаждение усилителя — это дымоход. Идея состоит в том, что по мере того, как радиатор нагревается, нагретый воздух прямо над ним поднимается по этим трубам и выходит через верхнюю часть корпуса, втягивая холодный воздух снизу:
Звучит немного неправдоподобно, но поверьте мне, это работает. Трубы, которые я использовал для этого, были вырезаны из старого алюминиевого скиммера для бассейна.Я установил их в плотно прилегающие отверстия в алюминиевой пластине внизу и в листе фанеры вверху:
При изготовлении корпуса снимков не делал. Идея заключалась в том, чтобы он выглядел как корпус компьютерной башни (интересно, потому что в то время мой компьютер был в корпусе HTPC, который я сделал, похожим на приемник). Я сделал большую часть этого из ДВП толщиной 1/4 дюйма, и здесь я фрезерую прорези по бокам, используя шаблон и триммер для ламината, для которого я сделал основание для погружения:
Вот посмотрите, как я прорезаю спереди пропилы, чтобы он изгибался:
Покрытие — глянцевый черный, чтобы добиться этого, я нанес несколько слоев обычной черной краски для ржавчины.Вот оно, на ведре для получения последних слоев после разрезания прорезей:
После высыхания краски я нанесла несколько слоев поли (глянца) на водной основе и дала ему высохнуть в течение нескольких дней, прежде чем стереть лак. Я начал с зернистости 1000 и довел до зернистости 2000, прежде чем полировать полировальной пастой:
Не самая лучшая фотография, но поверьте мне — она была чертовски блестящей.
Тем временем я тестировал и отлаживал конструкцию усилителя, чтобы убедиться, что он работает стабильно.Каким бы впечатляющим ни выглядел внешний вид, в ходе этого проекта большую часть времени занял именно он:
Я сделал выключатель питания с помощью штатного выключателя, установленного в этой коробке, с пластиковым кольцом, которое светится:
Частей:
В собранном и запущенном виде, сидя на сабвуфере, с которым он используется, я проверяю, насколько он нагревается, с помощью температурного датчика на своем мультиметре:
Зонд проходит через одну из трубок дымохода, чтобы коснуться внутреннего радиатора.
Вероятно, лучшая фотография, которая у меня есть после того, как она была (в основном) закончена, еще в 2009 году:
А как выглядит сегодня:
Внешний корпус получил некоторые потертости и царапины из-за того, что его не передвигали без защиты, и он немного пыльный. Но насколько мне известно, усилитель все еще работает, и я попробую его на следующей неделе или около того.
Я снял видео, разбирая усилитель, чтобы заглянуть внутрь:

И снова соедините это в другом видео (предупреждение: в этом видео есть «плохие» слова):

Как подключить сабвуфер к машине? (5-шаговое руководство)
Добавление сабвуфера к стереосистеме вашего автомобиля может иметь большое значение, когда дело доходит до качества воспроизводимого звука.
Обладая способностью усиливать низкие частоты, сабвуфер может усилить басы вашей музыки и дать вам более полный звук, не прибегая к увеличению громкости.
Однако, возможно, вы не захотите тратить большие деньги на профессиональную установку сабвуфера в магазине.
По этой причине мы составили это удобное пятишаговое руководство по подключению сабвуфера к автомобилю.
Знание того, как подключить собственный сабвуфер, может дать вам лучшее представление об электрической системе вашего автомобиля и основных принципах подключения аудиосистемы.
В этом руководстве вы узнаете:
Что такое сабвуфер
Каковы преимущества его подключения к автомобилю
Что вам понадобится, чтобы подключить его к машине
Как подключить сабвуфер к автомобилю, шаг за шагом
И больше!
Что такое сабвуфер?
Сабвуфер — это специальный тип динамика, который предназначен для усиления низких частот, воспроизводимых автомобильной стереосистемой.
Сабвуферы сделаны из более тяжелых материалов, чем обычно присутствуют в стандартных полнодиапазонных динамиках, которые идут в комплекте с вашим автомобилем.
Благодаря этому они могут выдерживать гораздо более высокий уровень движения диффузоров и способны воспроизводить более плотные и полные басы. Это делает их идеальными для усиления низких частот музыки без необходимости увеличивать громкость динамиков.
Это дает вам лучший звук, а также защищает штатные полнодиапазонные динамики вашего автомобиля от возможного взрыва из-за перекачки через них слишком большого количества басов.
Подробнее >> Топ 5 лучших 18-дюймовых автомобильных сабвуферов
Каковы преимущества подключения сабвуфера к автомобилю?
В большинстве случаев, когда мы увеличиваем громкость музыки в машине, это происходит потому, что мы хотим больше слышать басы.
Когда это происходит, мы не только подвергаем громкоговорители опасности быть поврежденными из-за чрезмерной громкости, мы также потенциально подвергаем риску наш слух.
Любой шум выше 70 дБ может повредить тонкую внутреннюю работу человеческого уха.
Громкость автомобильной стереосистемы может достигать 110 дБ. По прошествии длительного времени это может быть невероятно опасно.
Подключив сабвуфер к автомобильной стереосистеме, вы можете получить ощущение громкой музыки, не увеличивая громкость.Сабвуфер может сделать вашу музыку более живой при гораздо меньшей громкости, делая стерео не только более качественным, но и более безопасным.
Когда следует подключать сабвуфер к автомобилю?
Вам следует подумать о подключении сабвуфера к машине, если вы регулярно увеличиваете громкость автомобильной стереосистемы.
Когда мы увеличиваем громкость стереосистемы, наши уши изнашиваются, что, в свою очередь, заставляет нас увеличивать громкость еще больше.
Если вы обнаружите, что регулярно увеличиваете громкость автомобильной стереосистемы, чем больше едете, вам обязательно стоит подумать о подключении сабвуфера к машине.
Это может не только улучшить качество музыки и дать вам более плотный и четкий басовый звук, но и уберечь вас от повреждения слуха путем регулярного увеличения громкости, которого вы даже не заметите.
Подробнее >> Топ 5 лучших сабвуферов для грузовиков
Зачем подключать сабвуфер к автомобилю?
Стандартные динамики, которые идут в комплекте с большинством автомобилей, обычно не самого лучшего качества.
Эти штатные динамики предназначены для воспроизведения всего диапазона частот, слышимых человеческим ухом.
Из-за этого они не имеют какой-либо специальной конструкции, которая могла бы выделить частоты, которые мы хотели бы слышать, например, нижние низкие частоты в диапазоне 20–150 Гц.
Сабвуфер, с другой стороны, специально разработан для усиления этих низких частот и придания музыке того тяжелого баса, который нам нравится слышать.
Они также сделаны из более тяжелых материалов, таких как майлар и резина. В отличие от тонких бумажных диффузоров штатных динамиков, которые поставляются с вашим автомобилем, они могут выдерживать эти низкие частоты и более эффективно откачивать их. Они также меньше подвержены риску выдувания и разрывов при больших объемах.
Итак, как работают сабвуферы?
Сабвуферы работают по тому же принципу, что и обычные широкополосные динамики.
Они принимают сигнал, генерируемый стереоприемником вашего автомобиля, и усиливают его, используя вибрации через магнитную катушку и диффузор.
Единственное отличие состоит в том, что они разработаны, чтобы выдерживать более тяжелые, низкие частоты, которые содержит музыка, и передавать их более плотно и целенаправленно.
Большинство сабвуферов являются активными, что означает, что они будут работать либо на собственном внутреннем усилителе, либо для их правильной работы потребуется отдельный усилитель.
Однако есть также пассивные сабвуферы, которые можно использовать со штатным усилителем, встроенным в стереосистему вашего автомобиля.Тот, который вы выберете, будет зависеть от ваших потребностей и вашего бюджета. Любой сабвуфер сможет обеспечить лучшие басы, чем штатные полнодиапазонные динамики в вашем автомобиле.
Хотите получить дополнительную информацию о том, как работают сабвуферы? Это видео подробно объясняет процесс:

Что нужно знать о подключении сабвуфера к автомобилю?
Подключение сабвуфера к автомобилю — относительно простой процесс. Большинство людей смогут сделать это с помощью нескольких простых инструментов и пары часов.
Вам следует подумать о том, насколько мощным должен быть ваш басовый отклик. Если вас интересует сильный удар, вы можете приобрести сабвуфер, у которого есть собственный встроенный или отдельный усилитель.
Это даст вам гораздо более мощный опыт. Однако установка усилителя и динамика будет связана с дополнительными расходами и сложностью.
Подробнее >> Топ-5 лучших 10-дюймовых автомобильных сабвуферов
Какие расходные материалы необходимы для подключения сабвуфера к автомобилю?
Подключение сабвуфера к автомобилю не займет много времени.С некоторыми базовыми инструментами это можно сделать за несколько часов. Для правильного выполнения работы вам потребуется:
Сабвуфер и монтажная коробка для сабвуфера
Усилитель сабвуфера
Встроенный предохранитель 50 А
Комплект проводки (должен быть включен в сабвуфер)
Отвертка
Набор розеток
изолированный провод 10 калибра
Как подключить сабвуфер к автомобилю? (5 ступеней)
Шаг 1. Проведите кабельную разводку
Первое, что вам нужно сделать, это протянуть провод от аккумулятора к усилителю.Он пойдет из моторного отсека через брандмауэр.
Подключите линейный предохранитель как можно ближе к батарее. Это обеспечит его правильную работу и не приведет к повреждению усилителя. Не подключайте к батарее до последнего шага.
Затем проложите красно-белые кабели RCA, входящие в комплект проводки сабвуфера, под приборной панелью и под ковровым покрытием к месту, где будет располагаться ваш усилитель.
Обязательно оставьте небольшой провис на обоих концах всех проложенных кабелей.Это гарантирует, что вы не дойдете до конца процесса и у вас не будет достаточно места, чтобы все подключить.
Шаг 2. Подключите аудио
После того, как телефонная разводка будет проложена и вы определились с местом для установки усилителя, вы можете приступить к подключению аудио.
Вытащите штатную стереосистему из консоли вашего автомобиля. На задней панели вы должны увидеть красный и белый кабельные выходы RCO. Здесь вы будете подключать кабели RCA, которые вы пропустили через заднюю часть консоли.
Если ваша стереосистема не имеет этих выходов, вам придется снять разъемы с кабелей и вместо этого вставить их в выходы кабеля динамика.
Помните, когда вы это делаете, красный цвет является положительным, а белый — отрицательным. Это пригодится позже, когда вы устанавливаете сабвуфер и подключаете усилитель.
Вам также необходимо подключить провод к выходу стереосистемы с надписью «Remote» или «Amp». Это сообщит усилителю, что стерео включилось, и, в свою очередь, активирует его.
Шаг 3. Установите сабвуфер
Ваш сабвуфер должен быть установлен и закреплен внутри переносной монтажной коробки.
Эти монтажные коробки обычно изготавливаются из прессованной древесно-стружечной плиты и покрыты демпфирующим войлоком, который помогает сохранять басы плотными и сосредоточенными.
Многие сабвуферы поставляются с этим корпусом и предварительно смонтированы. Если у вас есть один из них, вам не нужно беспокоиться об установке его самостоятельно.
Если у вашего автомобиля есть багажник, вы можете просто установить корпус сабвуфера в багажник и оставить его там.
Если в вашем автомобиле нет багажника, вы можете часто ставить кожух на заднем сиденье ближе к центру, чтобы он не ограничивал пространство для ног задних пассажиров.
Шаг 4: Подключите усилитель
После того, как все эти провода подключены и сабвуфер установлен, можно закончить электромонтаж усилителя.
Подключите кабель, идущий от аккумулятора, к клемме усилителя с пометкой «Power» или «Batt».
Затем подключите провод, идущий от терминала «Remote» или «Amp» на стереосистеме, к разъему, имеющему аналогичную маркировку на усилителе.
Затем подключите кабели RCA ко входам RCA на усилителе.
Наконец, подключите провода к выходам + и — динамика на усилителе. Они будут проходить до задней части, где установлен сабвуфер. Подключите их к клеммам + и — на сабвуфере соответственно.
Шаг 5: Подключите провод питания
После того, как все подключено, вы, наконец, готовы подключать питание к усилителю от батареи.
Отсоедините плюсовой полюс аккумуляторной батареи.Это будет красный разъем с большим металлическим разъемом.
Оберните кабель питания, который вы проложили от усилителя, вокруг положительной клеммы и снова наденьте разъем, закрепив провод между клеммой и разъемом.
Теперь вы можете включить машину и убедиться, что все работает. Усилитель должен включаться при включении стереосистемы, и вы не должны получать никаких помех от двигателя. На этом этапе вы должны получать мощные, мощные басы из недавно установленного сабвуфера!
Наши последние мысли о том, как подключить сабвуфер к автомобилю?
Установка сабвуфера — отличный способ улучшить качество звука в автомобиле.
Вы можете наслаждаться гораздо лучшим качеством звука, не тратя много денег или слишком много времени.
Узнав, как подключить сабвуфер к автомобилю, вы также сможете лучше понять, как работает стереосистема вашего автомобиля и как ее можно улучшить.

видео и схемы, как самому сделать компактный активный и пассивный автосабвуфер

Какой нужен динамик?

Параметры

Размеры

Выбор вида сабвуфера

Особенности размещения

Проектирование коробки

Как рассчитать литраж корпуса

Из чего изготовить короб

Как сделать саб своими руками?

Закрытый ящик

Фазоинвертор

Бандпасс 4-го порядка

БП6

Сабвуфер «Стелс»

Установка и подключение

Меры безопасности

Фотогалерея

Видео «Пример изготовления сабвуфера из старых динамиков»

Как сделать сабвуфер своими руками в машину: чертежи, фото, видео

Подбор динамиков

Проектирование сабвуфера

Завершающий этап проектирования

Изготовление короба

Как сделать сабвуфер своей мечты

Как сделать сабвуфер своими руками

1. Определяемся с бюджетом

2. Подбираем динамик

3. Где будет стоять сабвуфер?

4. Выбор усилителя

5. Расчет короба для сабвуфера

6. Моделируем и подготавливаем материал для корпуса сабвуфера

7. Собираем корпус короба для сабвуфера

Рекомендации по установке сабвуфера

Видео: как сделать сабвуфер в машину

Как сделать сабвуфер своими руками

Делаем самодельный автомобильный сабвуфер

Из чего можно сделать сабвуфер?

Начинаем изготовление

Место для сабвуфера

Тонкая работа

Меры по защите

Делаем качественный сабвуфер для автомобиля своими руками

Виды сабвуферов

Выбираем динамики для сабвуфера

Выбираем параметры динамика

Проектирование ящика для сабвуфера с помощью ПО

Виды конструкции короба

Чертежи корпуса сабвуфера

Выбор материала и требуемые инструменты

Этапы изготовления корпуса

Подсветка на сабвуфере

Как сделать сабвуфер в машину своими руками

Шаг 1: Материалы

Шаг 2: Определите область

Шаг 3: Первый слой

Шаг 4: Добавляйте слои

Шаг 5: Рассчитайте необходимый объем

Шаг 6: Создайте форму передней стенки

Шаг 7: Создайте переднюю стенку

Шаг 8: Доводка и тестирование

Шаг 9: Отделка

Установка сабвуфера в машину своими руками, подключение, схема

Для чего нужен сабвуфер

Виды сабвуферов

Активный и пассивный

Седан

Если не хватает мощности

Как установить автомобильный сабвуфер

Как превратить домашний сабвуфер в автомобильный сабвуфер

Шаг 1. Выберите усилитель

Шаг 2 — Снимите электронику с сабвуфера

Шаг 3 — Выберите метод подключения

Шаг 4 — Присоедините усилитель к сабвуферу

Шаг 5 — Подключите сабвуфер к усилителю

Шаг 6 — Установите сабвуфер

Как установить сабвуфер и усилитель сабвуфера в автомобиле

Инфографика — Как установить сабвуфер в машине

Прежде чем начать

Электрические соединения:
