Самоделки на мотоблок своими руками – своими руками, глушитель, копалка, дифференциал, вариатор, опрыскиватель

Содержание

Самоделки для мотоблока. Самодельные приспособления и оборудование для мотоблока :: SYL.ru

Очень скоро после приобретения собственного участка встает вопрос ухода за ним. Если площадь его невелика, то можно обойтись и тележкой с ручным инструментом. Но это не всегда удобно, да и не всем под силу. А если участок больше по размеру, то здесь и вовсе не обойтись без «помощника». На выручку многим хозяевам приходит мотоблок. Но здесь опять-таки возникает проблема: как расширить его функциональные возможности? Конечно же, можно приобрести в тех же магазинах уже готовое заводское навесное оборудование. Главное, чтобы денег хватило на все. А есть еще один вариант: самоделки для мотоблока, изготовленные своими руками. Минимум инструментов и материалов, немного труда - и приспособления готовы. Главное, с минимальными финансовыми затратами. О том, что и как можно изготовить самому, - далее в данной статье.

Что можно изготовить?

Функциональные возможности мотоблока очень широки. Только зависят они от дополнительных приспособлений, которые к нему присоединяются. Самоделки для мотоблока являются хорошей альтернативой заводским механизмам. Главное, иметь немного фантазии и понимания дела. А изготовить можно практически все.

Изготовить для мотоблока своими руками можно следующие агрегаты:

Этот список можно продолжать. Но и так уже понятно, что самодельное оборудование для мотоблока позволяет выполнить все виды работ по участку.

Этапы изготовления

Весь процесс изготовления агрегатов для мотоблока своими руками условно можно разделить на несколько этапов. Для начала необходимо определиться, какое оборудование необходимо и какие функции оно будет выполнять. К примеру, если речь идет о прицепе, то в зависимости от выполняемых видов работ может изменяться конструкция. Самодельная тележка для мотоблока может обладать способностью выгружать грузы самостоятельно. Это очень удобно, если речь идет о перевозке насыпью удобрений, почвы, убранных овощей. В таких случаях поднять кузов и высыпать все гораздо проще, чем разгружать это вручную.

Следующий этап – расчет и изготовление чертежа. На этом этапе важно, чтобы мотоблок и полученное оборудование могли работать «в паре». Это касается мощности, размеров, способа крепления и многих других факторов.

После подготовки чертежа, когда известны необходимые материалы и инструменты, можно приступать к их подготовке. Работа будет выполняться быстрее, если все будет подготовлено заранее. В таком случае не нужно будет бросать работу и ехать в магазин за недостающими деталями.

И только когда все этапы подготовки пройдены, можно приступать собственно к изготовлению. На строительство может уйти много времени и сил. Но результат того стоит.

Необходимые параметры

Изготавливая самоделки для мотоблока, важно учитывать факторы, которые позволят оборудованию работать правильно. Нельзя собрать агрегат как у соседа, работающего на тракторе, и подсоединить его к мотоблоку. Параметры техники и навесного оборудования должны быть соответствующими. Поэтому необходимо уделить внимание следующим моментам:

  • Мощность мотоблока. Так, для техники мощностью 4,5 л. с. будет достаточно нагрузки 250 кг с учетом водителя. Исходя из этого значения, можно рассчитать массу перевозимого груза в прицепе, количество допустимых плугов и так далее.
  • Размер. Участок возле дома, даже самый большой, - это все-таки не поле. Поэтому наверняка найдутся участки, где большая техника не поместится. К тому же большая (или, наоборот, узкая) техника не всегда удобна в работе. Она может не пройти между деревьями или, наоборот, быть слишком узкой для грядки. Необходимо учитывать подобные размеры заранее.
  • Предусмотреть узел для крепления оборудования к мотоблоку. Оно может быть шарнирным, на втулках, подшипниковым. Подбирать его необходимо именно для своей техники.
  • Способ крепления отдельных частей оборудования между собой. Цельные узлы могут соединяться между собой сваркой, заклепками, болтами. Выбор в данном случае зависит от наличия инструмента, времени и способностей.

Это основные вопросы, которые необходимо продумать. Но не единственные. В процессе изготовления самоделки для мотоблока будет много вопросов и нюансов, которые нужно будет тщательно обдумывать для принятия правильного решения.

Изготовление прицепа

Одной из наиболее популярных самоделок является прицеп. Его можно считать самым основным агрегатом для работы с мотоблоком. Как уже отмечалось, начинать необходимо с подготовки чертежей и расчетов. Конструкция может отличаться в зависимости от желания, фантазии и имеющегося материала.

Первым делом готовится рама. Делается каркас прямоугольной формы с обязательной вставкой ребер жесткости. Предусматриваются места, к которым будут присоединяться элементы ходовой части и крепления к мотоблоку. Ходовая часть чаще всего крепится на самодельной ступице (окантовывается приваренная к раме арматура).

Далее производят непосредственное крепление ходовой части. Здесь может использоваться подшипниковая система или ось в зависимости от конструкции прицепа. Во втором случае лучше выполнить съемное крепление, нежели сварное. Это может понадобиться при ремонте (замене) оси.

Сцепной механизм проще приобрести готовый. Его нужно будет просто присоединить к прицепу. Обычно его крепят к куску металлической трубы, которая приваривается к раме тележки.

Далее собирается кузов. Используют для этого сталь, нержавейку или оцинковку. Важно сделать ребра жесткости по дну и бортам. Предусматривается место для водителя.

Плуг своими руками

Реальностью является самодельный плуг для мотоблока. Только в данном случае важно найти точные и правильные чертежи. От этого будет зависеть качество обработки почвы.

Сам отвал плуга обычно изготавливают из стали толщиной 3 мм. Важно ее правильно изогнуть. Сделать это правильно поможет шаблон из обычной металлической трубы.

Для стойки берут металлическую пластину, толщина которой не менее 10 мм. Степень заглубления регулируется местом установки стойки на кронштейне. Угол вспашки выбирается наклоном мотоблока. Может использоваться с этой целью регулировочный винт.

Почву разрезает и формирует ее пласт лемех. Традиционная версия – двухсторонняя конструкция. Но можно выбрать и более современный вариант самозатачивающегося лемеха. В первом случае периодически необходимо затачивать оборудование. Это позволит равномерно разрыхлить почву, разрезать корни сорняков.

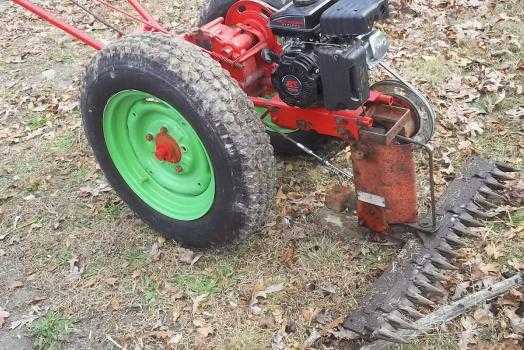

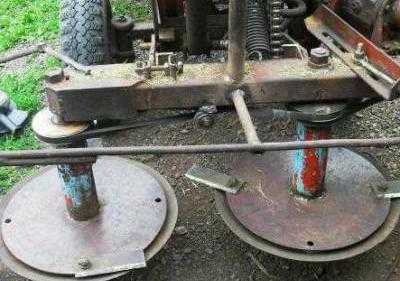

Самодельная косилка для мотоблока

Изготавливать косилку можно из подручных вариантов. В таком случае для начала изготавливается рама. Чаще всего в качестве исходного материала берут металлический уголок 40х40 мм. Иногда берут основу от заводских косилок. Но это более дорогой вариант.

На готовую раму крепят подшипники, в которые монтируется ось для колес. После этого крепится рабочая часть. От ее вида зависит тип косилки: роторная, сегментная или соединенная с повозкой. В действие она может приводиться цепью от редуктора бензопилы. В случае роторной косилки берут металлические диски, между которыми крепят ножи. Во втором случае ножи крепятся на металлическую планку. На металлический брус крепят колесо (подойдет от старой детской коляски), которое приводится в действие ВОМ от техники. На этом самодельная косилка для мотоблока готова.

Изготавливаем культиватор

Самодельный культиватор для мотоблока изготавливается из стального листа размером 150х150 мм. Фреза изготавливается из пластин 250х40 мм. Пластины соединяются попарно в виде фрезы. Обычно крепят их болтами. Далее берутся две металлические трубы, которые соединяются между собой уже готовыми фрезами. Вся конструкция крепится к валу мотоблока.

Самодельный отвал

Еще одно популярное приспособление для мотоблока – отвал. Он может использоваться для очистки снега, разравнивания почвы. Основу гнут из стального листа толщиной 1-2 мм. К ней крепятся вертикальные ребра жесткости из более толстого металла.

www.syl.ru

Какие самоделки можно сделать из мотоблока

Мотоблок представляет собой практически незаменимую вещь для любого фермера. Благодаря его использованию удаётся значительно облегчить труд, связанный с сельским хозяйством. В настоящее время к мотоблоку имеется огромное количество самых разнообразных дополнений, превращающих данное устройство в агрегат, предназначенный для вспахивания земли или уборки выращенной продукции. При наличии же небольшой суммы денег, желания творить и начальных навыков работы с машинами, можно преобразовать своими руками его в:
  • минитрактор;
  • снегоход;
  • вездеход;
  • болотоход;
  • мотособаку;
  • каракат;
  • квадроцикл.

[contents]

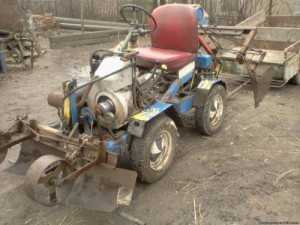

Как сделать минитрактор из мотоблока?

В настоящее время самоделки из мотоблока очень распространены. Одним из наиболее популярных вариантов преобразования является минитрактор. Он отличается от мотоблока повышенным уровнем комфортабельности в процессе эксплуатации.

Создавая самодельный трактор на базе мотоблока, приходится решать несколько проблем. Основной из них является смещение центра тяжести. Оно происходит при посадке водителя в кресло созданного минитрактора. Для решения данной проблемы необходимо, прежде всего, установить вторую ведомую ось. При этом она должна быть достаточно широкой (примерно 100 — 120 см).

Также нужно увеличить и переднюю ось, которая была установлена на мотоблоке изначально. В настоящее время для подобных целей на рынке в продаже имеются специальные удлинители (втулки). Монтируют их на ведущий вал.

Кроме этого может понадобиться  установка дифференциала, так как на некоторых моделях мотоблоков он попросту отсутствует. Благодаря ему удастся повысить устойчивость и манёвренность самодельного трактора. Так же трактор можно дополнить прицепом для мотоблока сделанный своими руками.

Производство таких устройств  из мотоблоков получило столь массовое распространение, что сегодня продаются целые комплекты для более комфортного их изготовления.

Как сделать своими руками снегоход?

При помощи мотоблока можно изготовить прекрасное средство передвижения по зимним дорогам. Самодельный снегоход из данного агрегата получается достаточно просто. Основной задачей здесь станет формирование 4-ёхколёсного шасси, оказывающего на подлежащую поверхность минимальное давление. Для этого придётся изготовить грунтозацепы. При этом лучше делать их такими, чтобы они подходили к стандартным колёсам.

Проще всего снегоход из мотоблока сделать обладателям тяжёлых агрегатов. Им вообще практически не придётся изменять структуру своей техники. Всё что им нужно будет, так это спустить стандартные колёса мотоблока и установить грунтозацепы. Затем нужно вновь воспользоваться насосом и снегоход готов к эксплуатации.

Абсолютно также изготавливается и болотоход из мотоблока. Фактически, установив на данный агрегат грунтозацепы, его владелец получает многофункциональное средство, способное передвигаться и по снегу, и по болотистой местности, и по небольшим ухабам.

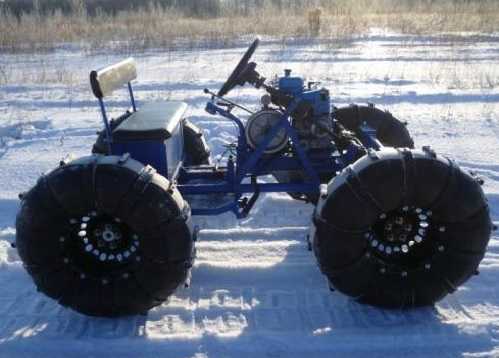

Вездеход из мотоблока — проще простого!

Модернизировать агрегат, предназначенный изначально для вспахивания земли в нечто, способное преодолеть практически любые препятствия, не так уж и сложно. Для этого понадобится:

  1. Установить на мотоблок вторую ведомую ось (лучше сделать её достаточно широкой).
  2. Оснастить агрегат большими по размеру дисками.
  3. Установить на них специальные шины для внедорожника.

При этом, если изначально планируется сделать подобное устройство из мотоблока, то лучше брать агрегат, в котором охлаждение двигателя осуществляется не при помощи воздуха, а с использованием воды. В данном случае вездеход будет отличаться повышенной износостойкостью и сможет функционировать практически в любых условиях.

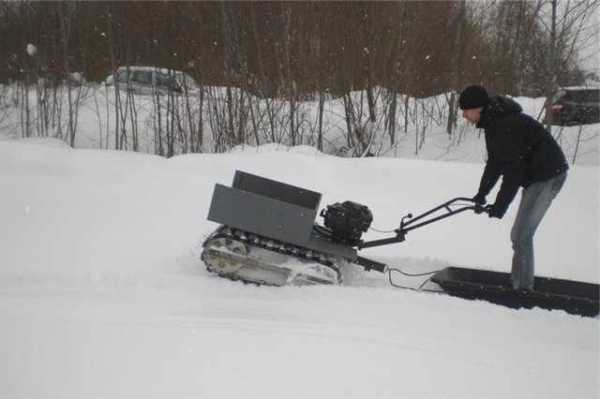

Самодельная мотособака в помощь охотникам и рыбакам

Зимняя охота и рыбалка представляют особый интерес для любителей отдыха на природе. При этом добираться по глубокому снегу до реки или блуждать по сугробам в лесу не особенно приятно. Отличным помощником в данном деле станет мотособака. Её можно приобрести целиком или же купить только шасси на гусеничном ходу и изготовить необходимый агрегат из мотоблока.

В случае выбора самодельного варианта придётся сварить раму, на которую будет монтироваться двигатель, ведомая и ходовая звёздочки, а также руль и два промежуточных вала, оснащённых резиновыми катками.

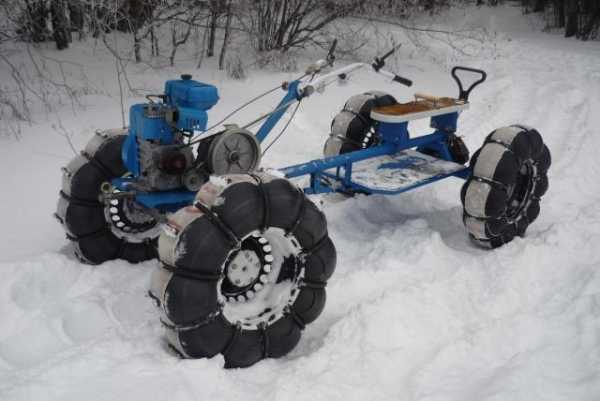

Каракат — ещё одно устройство, которое можно изготовить из мотоблока

Данный агрегат представляет собой интерес для тех, кому необходимо пересекать болотистую местность. Он способен выступать в качестве неплохой альтернативы болотоходу. В настоящее время каракат можно без особых проблем изготовить из мотоблока.

Изначально, как в случае с минитрактором и вездеходом, следует установить широкую вторую ведомую ось. После этого будущий каракат из мотоблока необходимо оснастить специальными дисками. Их вряд ли удастся найти в свободной продаже. Сделать их самому — не проблема. Для этого потребуется приобрести по 2 алюминиевых тазика на каждый диск. В дальнейшем происходит сваривание этих тазиков вместе днищами. После этого вырезается отверстие, подходящее по диаметру ступице. Затем останется только наварить по краям фиксационный контур, необходимый для удержания объёмных шин для караката.

Квадроцикл своими руками!

На вопрос о том, что можно сделать из мотоблока ещё, есть один ответ, который понравится практически каждому — квадроцикл. Сегодня это средство передвижения очень быстро набирает популярность. При этом изготовить его из мотоблока не так уж и сложно. Придётся провести процедуру по монтажу второй оси. В дальнейшем можно устанавливать новые колёса, предназначенные для езды по пересечённой местности. Диски самостоятельно делать не придётся. Достаточно просто взять подходящие автомобильные диски.

Стоит отметить, что самодельный квадроцикл будет отличаться от оригинального двумя основными качествами — относительно невысокой скоростью и стандартной для мотоблока посадкой. Что касается манёвренности, то здесь он ничем не уступит фирменным образцам.

banivl.ru

Самоделки из мотоблока своими руками: фото, видео

Многие россияне уже давно ценили все те преимущества, которые дает современный мотоблок, используемый в частном и фермерском домашнем хозяйстве.

Данный агрегат, имеющий обычно мощный бензиновый или дизельный двигатель, а также колесную систему, дает возможность выполнять значительное число разноплановых задач, вследствие чего работа на земле для хозяина значительно облегчается.

В то же время некоторые самоделкины приспосабливают мотоблок для выполнения ряда дополнительных задач, причем, иногда даже самых необычных.

Универсальный мотоблок – настоящая находка для творческого человека

Если хозяин умеет держать в руках слесарный инструмент, он обязательно сможет придумать то, как можно использовать мотоблок не только по своему прямому назначению – для вспашки земли, но и для других целей. Дело в том, что удобная и крепкая конструкция агрегата, разработанная грамотными инженерами различных отечественных и зарубежных компаний и заводов, действительно позволяет иногда значительно усовершенствовать механизм, путем навешивания на него различного навесного оборудования.

При этом дополнительные устройства можно как купить в готовом виде, так и сконструировать самостоятельно.

Самодельные гусеничные вездеходы: описание, план изготовления, инструменты и видео.

Здесь, вы можете узнать как сделать самодельный адаптер для мотоблока своими руками.

В статье описана самодельная виброплита с электродвигателем.

Что можно делать с помощью дополнительного оснащения?

Сразу следует отметить, что все самоделки из мотоблока можно поделить на 2 большие категории – обычные устройства навесного типа и капитальные реконструкции, где мотоблок выступает в роли главного ведущего узла. Многие хозяев вполне могут усовершенствовать свой мотоблок и установить на него следующее оборудование:

  • систему уборки снега;
  • отвал – для возможности перемещения сыпучих строительных материалов – песка, щебня, тырсы, и прочих;
  • газонокосилку – для возможности стрижки травы и газона;

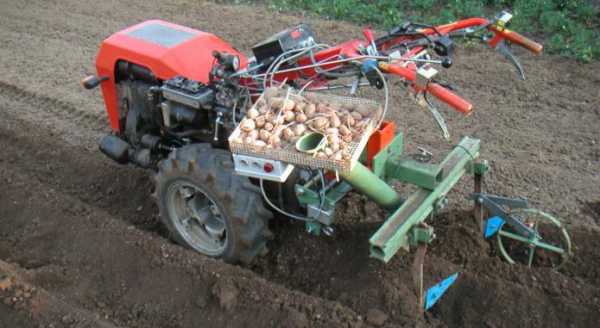

  • картофелесажалку и картофелекопалку – с помощью, которой можно выполнять посадку и уборку картошки;
  • плуг и окучник.

Важно отметить, что в подавляющем большинстве случаев дополнительное оборудование устанавливается на топливные модели мотоблоков, мощность двигателя в которых составляет от 6 кВт и выше. При проектировании такого мотоблока в него закладывается значительно больший ресурс в плане мощности, так что этот фактор можно и нужно использовать.

Электрические устройства вследствие меньшей мощности, далеко не всегда подходят для возможности приспособления их в качестве самодельного оборудования. Именно поэтому самоделки для мотоблоков своими руками чаще всего конструируют именно из топливных моделей высокой мощности.

Капитальные перестройки современного мотоблока

Удивительно, однако, если проявить упорство и труд, предварительно составив грамотный проект и приобретя все необходимые компоненты, из хорошего и мощного мотоблока можно сделать даже минитрактор.

При этом существует большое число самоходных агрегатов, которые можно сделать из хорошего мотоблока, однако наиболее востребованными и часто конструируемыми являются следующие:

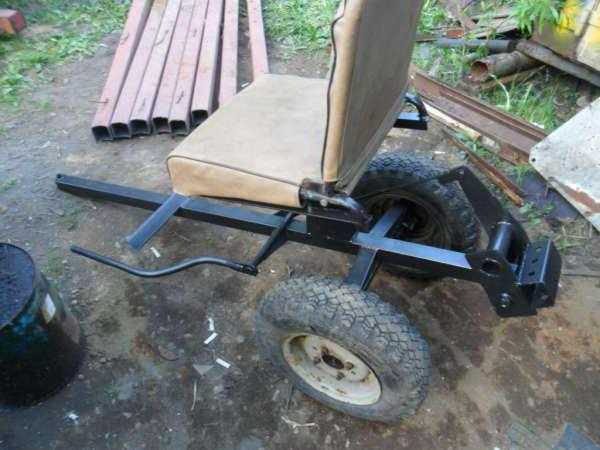

  1. Прицепная модификация. Данная модель основана на создании дополнительного прицепа, который закрепляется на жесткой балке с мотоблоком путем установки специального водила. Здесь главное предусмотреть смещение центра тяжести, который отойдет назад, а также увеличить ширину передней оси, для чего следует установить специальные втулки, которые можно приобрести на рынке. Также здесь понадобится установка дифференциала, что в значительной степени повысит маневренность агрегата.
  2. Универсальный вездеход. Здесь можно отметить чрезвычайно высокую функциональную полезность, которую хозяин может получить, сконструировав из мотоблока настоящий вездеход. Суть самоделки заключается в том, что мотоблок прочно закрепляют или приваривают на специальный каркас, который оснащен 4-мя колесами, после чего с помощью карданного вала и дифференциала передают крутящий момент от мотоблока на задние колеса такой машины. Существует множество вариаций таких самоходных устройств, начиная от небольших по размеру и напоминающих квадроцикл и заканчивая такими внушительными устройствами, которые напоминают трактор.
  3. Подборщик сена. Практически все фермеры, которые разводят крупный рогатый скот, занимаются заготовкой сена на зиму, а поэтому многие из них реконструируют мотоблок таким образом, что из него получается отличный подборщик сена. Конструкция такой самоделки своими руками мотоблок, видео о работе которого можно найти в сети, не представляет особой сложности и включает в себя сварную конструкцию из труб и штырей, которые крепятся на специальную пластину и устанавливается сзади. Помимо этого к мотоблоку в передней части крепится еще два колеса, в результате чего получается практически минитрактор, способный отлично справится с задачей по уборке скошенного сена и уборке его в снопы.
  4. Снегоход. Учитывая то, что во многих регионах нашей страны зимы достаточно снежные, из мотоблока можно также сделать отличный снегоход, который позволит легко передвигаться даже в условиях сильных снеговых заносов. А поскольку в зимний период времени для своей основной работы по обработке земли мотоблок не используется, то сделать из него такое самодельное устройство будет верным решением. Одним из вариаций здесь может являться установка гусениц, что превратит его в отличного помощника для езды по болотистой местности.



Чтобы самодельная модель минивездехода служила верой и правдой в течение долго времени важно подобрать хороший и крепкий мотоблок с мощным двигателем, а также широкой колесной базой. В этом отношении можно рекомендовать мотоблоки моделей Каскад, Зубр, Зирка и Нева, которые заслужили отличную репутацию. К числу мото самоделки можно также отнести еще и самодельную мотособаку, которая представляет собой удобный мини вездеход на гусеницах, способный тянуть за собой сани.

Такие устройства особенно востребованы в тех регионах, где снег выпадает уже в октябре и лежит до апреля включительно.

ИФА Мультикар 25 технические характеристики, цена, отзывы.

КамАЗ 43114: технические характеристики, видео работы, цена, отзывы.

КамАЗ сельхозник описан в этой статье.

Где можно увидеть самоделки в работе?

Чтобы наилучшим образом оценить все преимущества использования самоходных агрегатов на основе мотоблоков, грамотнее всего просмотреть короткие видеоролики.

Разнообразные самоделки из мотоблока, видео о работе которых даст лучшее представление об их особенностях, могут быть использованы для выполнения самых разных работ.

Чаще всего такие агрегаты выходят намного дешевле, нежели, к примеру, покупной минитрактор, так что очень многие хозяева переделывают свои мотоблоки именно с целью экономии. При этом никаких ограничений в плане реализации своих технических и творческих идей здесь нет, так что если у хозяина есть идеи относительно реконструкции своего мотоблока, он вполне может воплотить их в жизнь.

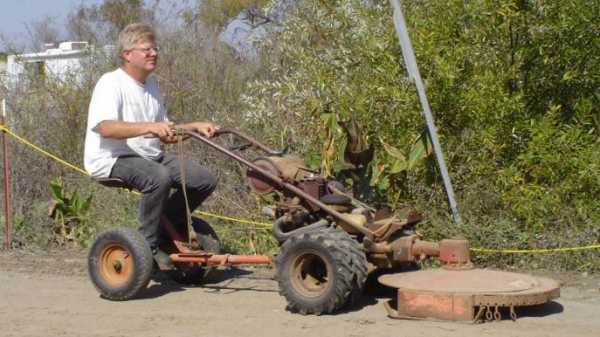

В качестве вывода — обзор самодельной сегментной косилки для мотоблока.

spectechzone.com

Как сделать минитрактор из мотоблока: самоделки для моторизированных блоков

Много дачников и владельцев земельных участков уже успели оценить все достоинства современного мотоблока, который значительно упрощает процесс обработки грунта. Такое устройство имеет мощный двигатель, работающий на бензине или дизельном топливе, который установлен на колёсной базе. Благодаря своей конструкции такое оборудование помогает людям выполнять множество задач в саду или на огороде. Но как известно, современный человек всегда стремится усовершенствовать любую технику, это коснулось и мотоблоков, которые оснащаются дополнительными самодельными приспособлениями, значительно расширяющими функциональные возможности минитрактора.

Универсальные мотоблоки – возможность для экспериментов

Если владелец приусадебного участка в состоянии работать с разным слесарным инструментом, то ему не составит особого труда придумать новые способы применения мотоблоков, а не только по их прямому назначению для культивации почвы. В первую очередь такая возможность появилась благодаря грамотно спроектированной конструкции моторизированного блока. Поэтому домашнему мастеру не составит особого труда сделать самоделки для такого оборудования путём навешивания на него различных усовершенствованных устройств. При этом на прилавках магазинов уже существуют готовые конструкции для расширения функционала мотоблока.

Дополнительная оснастка мотоблока

Хочется отметить, что большинство самоделок можно подразделить на несколько обширных категорий – стандартные навесные дополнения и капитальная реконструкция мотоблока, когда моторизированный агрегат будет выступать в качестве основы. Большинству дачников и садоводов-огородников доступны следующие усовершенствования для механизированных устройств обработки почвы:

  • снегоуборочная система;
  • система для перемещения сыпучих стройматериалов: песок, щебень и т. д.;
  • газонокосилка для стрижки газонов и удаления бурьяна;
  • система посадки и копки картофеля, которая значительно упрощает выращивание данной овощной культуры;
  • плуг и устройства для окучивания зелёных насаждений.

Но прежде чем усовершенствовать мотоблок, важно понимать, что устройство должно обладать достаточным запасом мощности. Хотя в большинстве случаев бензиновые и дизельные устройства ещё на стадии производства разрабатывались с запасом мощностных характеристик и домашнему мастеру просто глупо не воспользоваться этим.

Если рассматривать мотоблоки, работающие от электричества, то они не всегда могут, подойди для экспериментов. Именно по этой причине самоделки применяются для оборудования, работающего на жидком топливе.

Переоборудование современных мотоблоков

Хочется отметить, что при определённых навыках слесаря, должном упорстве и наличии всех необходимых расходных материалов из обычного мощного мотоблока можно своими руками по предварительно составленному проекту сделать многофункциональный трактор в миниатюре. Однако предела совершенствования самоделок из мотоблока не существует, и каждый человек при большом желании и небольших денежных вложениях сможет смастерить целый многофункциональный комбайн для облегчения работ на приусадебном участке.

  1. Моторизированный блок с прицепом. Такая самоделка подразумевает создание дополнительного прицепного устройства, которое подсоединяется к мотоблоку при помощи жёсткой сцепки. Основным нюансом при изготовлении такого усовершенствования является соблюдение смещений центра тяжести, который должен отходить назад. Помимо этого, понадобится выполнить увеличение ширины передней оси путём установки специальных втулок, которые есть в продаже на рынках и специализированных магазинах. Дополнительно придётся установить дифференциал, который сделает минитрактор максимально манёвренным.
  2. Переоборудование мотоблока в вездеход. Переоборудовав моторизированный агрегат в вездеход, его владелец получит множество преимуществ, облегчающих сложные работы в саду или на огороде. Такая капитальная переделка основывается на креплении мотоблока путём сварки на специальном каркасе, оснащённом 4 колёсами вращательное движение, к которым, передаётся через карданный вал на заднюю ось машины. При этом в зависимости от мощности силового агрегата можно сделать как небольшой квадроцикл, так и минитрактор.
  3. Самоделка для подборки сена. Многим фермерам знаком сложный процесс заготовки сена для крупнорогатого скота. Конструктивно такое дополнение состоит из сварной системы, изготовленной из труб и специальных штырей, закреплённых на пластине. Такое устройство чем-то напоминает большие грабли, которые устанавливаются сзади моторизированного блока и сгребают скошенное сено. Дополнительно в передней части закрепляется ось, с колёсами превращая агрегат в самодельный минитрактор из мотоблока. Такая самодельная машина отлично справляется со сборкой скошенной травы.
  4. Принимая в учёт тот факт, что в большинстве регионов нашего государства в зимний период года выпадает много осадков в виде снега, многие владельцы приусадебных участков задумываются о переоборудовании мотоблока в снегоход. Такое усовершенствование позволит человеку легко передвигаться по любым снежным заносам. А учитывая, что в зимний период мотоблок не используется по своему основному назначению то, такая самоделка может оказаться, как нельзя кстати. Одной из вариаций такого усовершенствования считается установка гусениц, которые превратят мотоблок в прекрасное средство передвижения по заболоченной местности.

Чтобы самодельный трактор, собранный своими руками, прослужил без поломок достаточно длительный период, важно правильно выбрать бензиновый мотоблок, мощности которого будет достаточно, чтобы выдержать дополнительные нагрузки. Плюс ко всему желательно чтобы агрегат был с максимально расширенной базой колёс. В этом плане отлично подойдут мотоблоки модельного ряда Каскад или Зубр, которые зарекомендовали себя среди потребителей как надёжные и практичные устройства.

Такие мощные и качественные мотоблоки смогут как вспахать огород, так и тянуть за собой прицеп, полный груза, или при наличии гусениц проехать по непроходимому бездорожью или скосить траву на газоне, а также выполнить множество других полезных работ на приусадебном участке.

Сфера использования самоделок из мотоблока

Уже многие домашние мастера, которые переделали свой мотоблок в самодельное многофункциональное землеобрабатывающее, передвижное или тяговое устройство, смогли в полней мере оценить такие усовершенствования. Всевозможные самоделки используются для уборки снега, сбора скошенной травы, культивации огорода, посадки и уборки картофеля, перевозки разных грузов и во многих других сферах сельского хозяйства. В общем, усовершенствование мощного мотоблока ограничивается только финансовыми возможностями и фантазией его владельца.

Как видно, сделать самоделки для мотоблока своими руками под силу каждому человеку. При этом усовершенствованный небольшой трактор обойдётся намного дешевле купленного аналога в магазине. В общем, не стоит бояться экспериментировать в усовершенствовании садового оборудования и первые результаты не заставят себя долго ждать.

nashgazon.com

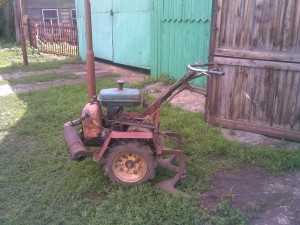

Самодельный мотоблок – описание и особенности

У тех, кто владеет большим земельным участком, может появиться идея приобрести сельскохозяйственный агрегат, который облегчит труд, связанный с обработкой почвы. В наше время есть возможность выбрать именно тот механизм, который сможет с легкостью выполнять человеческую работу. Но большинство агрегатов имеют один недостаток, который способен негативно повлиять на покупку. Этим недостатком является высокая стоимость. Однако и в такой ситуации можно найти выход из положения. Для этого не нужно тратить столько средств, сколько потребуется на обновку, а достаточно лишь уделить свое личное время на то, чтобы изготовить устройство своими руками.

Преимущества самодельного мотоблока

Наиболее востребованным и популярным сельскохозяйственным аппаратом является мотоблок. Он представляет собой оборудование, без которого землевладельцу очень сложно вручную справиться со вспашкой почвы, собиранием урожая и другими затратными процессами. А в зимнее время года есть возможность с легкостью расчищать дороги от снега с помощью лопаты, которую можно установить на мотоблок.

Вездеход из мотоблока может работать в труднодоступных местах и еще производить обработку участков, размер которых достигает одного квадратного метра. Землевладельцы всегда могут отыскать и другие работы, с которыми поможет справиться представленный агрегат.

Среди главных преимуществ устройства можно выделить следующее:

  • малое количество потребляемого топлива, что позволит владельцу затратить минимальное количество денежных средств;
  • стандартный объём бака, который в среднем равен 4,8 литрам. Как раз такого количества вполне хватит на непрерывную работу около половины дня или даже больше.

То, что данное устройство незаменимо в сельском хозяйстве — это неоспоримый факт. Без него землевладельцу пришлось бы тратить огромное количество собственного времени и физических сил на то, чтобы обрабатывать почву, вскапывать, окучивать, засаживать и выкапывать корнеплоды. Можно даже сделать пневмоход из мотоблока! Но вопрос упирается в высокую стоимость такого железного помощника.
Качественный импортный агрегат очень затратный, а дешевый китайский вариант весьма ненадежен, поэтому может в любой момент подвести. Оптимальным решением будет сделать самодельный мотоблок своими руками. Переделка мотоблока, который устарел – тоже весьма рационально.

Благодаря такой самоделки из мотоблока своими руками можно будет выполнять следующие работы:

  • перевозку груза с максимальным весом в 250-300 кг. Для этого потребуется присоединить к мотоблоку прицепом, в комплектации с местом для перевозки тяжелых грузов;
  • вспахивание и боронование почвы при помощи наличия в устройстве таких инструментов, как культиватор, борон и фрез;
  • посадку корнеплодов и собирание урожая, на что в ручном режиме человек бы тратил много времени;
  • подметание, бурение и уборка снега;
  • удобрение почвы.

Без сомнения, такое самодельное устройство ничем не уступает заводским моделям. У него может быть аналогичный, а то и выше уровень качества и надежности.

Как собрать мотоблок своими руками

Прежде, чем начать собирать самодельный мотоблок, нужно определиться с тем, какова будет мощность сделанного оборудования. Если вы хотите потом сделать квадроцикл из мотоблока, то потребуется мощный силовой агрегат. Именно от этого будут зависеть следующие работы.

Для того чтобы изготовить устройство своими руками из подручных материалов, необходимо иметь в наличии металлообрабатывающие инструменты:

  • болгарку с отрезными дисками;
  • электрическую дрель с набором подходящих сверл;
  • аппарат для сваривания, маску, электроды;
  • набор инструментов для слесаря.

Перед тем, как сделать мотоблок своими руками, рекомендуется узнать подробную информацию о нескольких моделях заводского изготовления. Для того чтобы собрать данное устройство своими руками, должно быть хотя бы немного знаний, касательно работы двигателя внутреннего сгорания. Нужно знать, что самодельный мотоблок может иметь запчасти из бензопилы или мотоцикла.

Перед сборкой оборудования необходимо подобрать основные узлы и детали. Величина приспособления будет зависеть от имеющегося силового агрегата, размера колес и устройства подвески. Желательно, чтобы под рукой была схема, в которой будет указано, где должны располагаться основные элементы.

Начинать собирать самодельные мотоблоки следует со сбора рамы, которой может стать стальная труба. Кроме того, в комплектацию необходимо добавить цепной редуктор и установить ходовую часть. К нему прикрепляется конструкция, позволяющая присоединять транспортную тележку и другие навесные устройства.

Конструкцию можно сделать даже с китайским двигателем. Дабы облегчить свой труд, рекомендуется разрабатывать самодельные мотоблоки своими руками таким образом, чтобы они были многофункциональными.

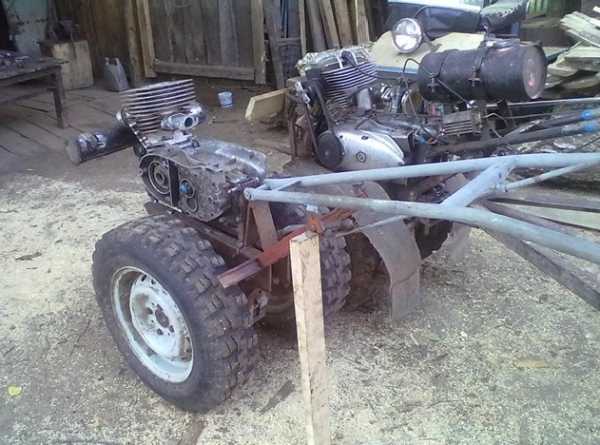

Превращение мотоцикла в мотоблок

Для того чтобы сделать самодельный мотоблок из мотоцикла, необходимо предварительно подготовить чертежи ожидаемого в итоге агрегата. Абсолютно все самоделки из мотоблока создаются при условии наименьшей модернизации использованных узлов от мотоцикла. Чтобы создать такую конструкцию, необходимо иметь запас опыта и обладать определенными знаниями в данной сферы, тогда можно будет сделать даже снегоход из мотоблока.

Создаются такие мотоблоки с предварительно разработанной трансмиссией, состоящей из многих этапов. Одним из основных элементов данной конструкции является редуктор, в комплекте с которым идет переходник. Устройство достаточно сложно укомплектовать главным редуктором.


Помимо этого, сделанный мотоблок из ЗАЗ будет изготовлен на базе одноосного шасси, и будет представлять собой малогабаритный трактор. Переделка мотоблока занимает много времени, но зато это лучший вариант на случай, если есть желание обзавестись техникой, которая была бы способна выполнять все сельскохозяйственные работы. Более того, чтобы они выполнялась очень быстро, качественно и относительно дешево, если сравнивать с новым оборудованием.

pro-motobloky.ru

Самоделки для мотоблока: навесное оборудование своими руками

Как сделать самоделки для мотоблока (фреза, прицеп, грабли) можно узнать, просмотрев видеоролики, которые выкладывает Юрий Сербин.

Сельскохозяйственная мини-техника

К самоделкам для мотоблока специалисты относят:

  • тележку-прицеп — для перевозки груза;
  • фрезу — для перемешивания почвы и разбивки твердых комьев;
  • грабли — навесное оборудование к мотоблокам;
  • окучник — формирует ровные и высокие гребни на грядках с корнеплодными культурами;
  • отвал — предназначен для уборки снега и песка, создавая оптимальные условия для последующей обработки почвы.

Прежде чем сделать самодельные приспособления для мотоблока, необходимо подготовить чертежи.

  1. Чтобы изготовить грабли с широким захватом, используют водопроводные трубы, втулки, стержень, рулетку. На стержень надевается втулка. Затем поверхность стержня простукивается и проворачивается. Для изготовления граблей к мотоблоку своими руками рекомендуется использовать круглый прут. Детали агрегата скрепляются электросваркой. Чтобы упростить конструкцию, поворотные детали самоделки на мотоблоки фиксируются без подшипников качения. Для легкой транспортировки изготавливаются складные грабли.
  2. С помощью мотоблока можно выравнивать грунт, очищать тротуары и дороги от снега. Для выполнения таких работ применяется специальное устройство — отвал. Самоделка на мотоблок изготавливается из листового металла (толщина 1-2 мм), внутри которой привариваются 4 ребра жесткости. Последние элементы изготавливаются из листового металла толщиной в 3-4 мм.Отвал фиксируется со штангами вертикально. Для этого в первой конструкции делаются отверстия. Снизу самоделка на мотоблок обшивается жестью (для предотвращения зарывания в почву).
  3. Можно очистить дорогу от снега и грязи с помощью лопаты-отвала. Подобные мотоблочные самоделки изготавливаются с помощью болгарки, дрели и сварочного аппарата. Лопата-отвал делается из стальной бочки на 200 л. Бочка разрезается на 3 части — сегменты лопаты. Две части свариваются по контуру. Толщина полученной лопаты-отвала равняется 3 мм.

Дополнительные аппараты

Прежде чем сделать сеялку для мотоблока своими руками, чертежи подготавливаются, определяется тип конструкции. Специалисты выделяют следующие виды сеялок:

  • с учетом количества засеиваемых рядов — 1-5;
  • овощные;
  • для точного высева.

Чтобы пунктировать посев морковки, свеклы и лука, используют овощную сеялку. Семена подаются от опорно-приводных колес. За регулировку частоты вращения аппарата отвечают сменные звездочки. Мотоблочные самоделки-сеялки точного высева представлены в виде щеточных высевающих устройств. Семена вращаются в бункере, высыпаются в отверстие, которое закрывается специальным диском. В последнем элементе предусмотрены отверстия разного диаметра.

Чтобы изменить размер отверстий, поворачивается диск. Подобным методом меняется норма высева семян. Сеялка соединяется с мотоблоком за счет универсальной сцепки. Ящик для семян изготавливается из деревянных досок (толщина 15 мм). Стенки соединяются саморезами и уголками. Внизу стенок монтируются накладки. Для сбрасывания семян из ячеек в донышках предусмотрены пластинки. Диаметр колес равняется 200 мм. В ступицах делают отверстия. Для изготовления сошника используют стальной лист толщиной в 1,5 м. Ящик крепится к мотоблоку с помощью кронштейна.

Специалисты советуют изготавливать дисковые окучники из металлических крышек от кастрюль (диаметр 50 см). Следующий этап заключается в заточке лопастей крышек. Для этого используется шлифовальный станок. Плоские крышки предварительно загибают в одну сторону. Такую работу можно выполнить молотком. Следующий этап заключается в изготовлении тележки, к которой будут фиксироваться диски, сдвигающие землю. Чтобы ее сделать, используют трубы и втулки. Снизу устанавливаются колеса.

Можно укомплектовать мотоблок фрезой «гусиные лапки». Подобные мотоблочные самоделки, в отличие от обычных культиваторов, обладают большей прочностью.

Самодельное навесное оборудование можно использовать для обработки твердой почвы, профилактики вредителей. Главное — подходящая по диаметру ось мотоблока.

Прицепы и газоноступы

Чтобы сделать бороздонарезатель, используется заводский плуг-прицеп. К конструкции прикручивается уголок на 70 мм и 2 стойки от культиватора. Последние элементы должны находиться напротив колес мотоблока. Ножи культиватора обрезаются болгаркой. Для фиксации пластины используют болты.

Чтобы сделать прицеп для мотоблока своими руками, используется дрель и болгарка. Телега фиксируется с помощью жигулевского кардана. Основа конструкции — задний москвичевский мост. Предварительно из устройства демонтируется редуктор. Для фиксации полуосей используется труба. Мост соединяется с рамой трубами. Кузов прицепа делается из оцинковки толщиной в 0,8 мм. По краям телега укрепляется металлическими уголками. Чтобы на мотоблок оказывалась минимальная нагрузка, колеса должны располагаться посередине кузова.

Для изготовления такого навесного оборудования для мотоблока своими руками, как аэратор, используют газоноступы. Аппарат можно сделать с помощью обуви. К подошве крепят гвозди. Затем подготавливают деревянные доски (с учетом размера обуви). Для этого используют электрический лобзик.

Чтобы зафиксировать доску к обуви, применяется ремень. Изготовленный аэратор-навеска на мотоблок своими руками можно использовать для обработки маленького земельного участка. Если площадь земли большая, тогда делают аппарат из трубы (длина 50 см), железа, гвоздей.

Специалисты советуют изготавливать подобный аппарат из стали и трубы. Через цилиндр проходит вал и подшипники. Трубу заполняют песком либо гравием. С внешней стороны к трубе приваривают гвозди (острием наружу). Гвозди располагают в шахматном порядке.

Картофелесажалка и грунтозацепы

Легко изготавливается подъемный механизм картофелесажалка для мотоблока своими руками. Устройство состоит из 2 дисков и чаши. Клубни попадают в почву через отверстия, предусмотренные в чаше. Затем диски закапывают картофель. Для изготовления такого устройства используют раму, колеса, ось, штифты, бункер, регулировочный механизм. Главный элемент изделия — рама. На ней фиксируются все детали навеса. Колеса закрывают пластиной. В противном случае картофель будет выпадать из бункера в ненужный момент.

Грунтозацепы для мотоблока можно изготовить из сварочного аппарата и болгарки. Для этого используют старые автомобильные диски, уголок из стали. На полуось крепится подшипник. В центре диска приваривается квадратная пластина. Дополнительно пластина прикручивается к диску болтами. Каток готов. Следующий этап заключается в изготовлении зацепов. Уголок разрезается болгаркой на несколько частей. Элементы фиксируются сварочным аппаратом. Полученные зацепы размещают на ободке диска с шагом в 15 см.

Можно изготовить колеса для грунтозацепа из газового баллона. Для этого обрезается обод шириной в 5-7 см (диаметр 30 см). Из пластины делают зацепы, которые фиксируются с шагом в 15 см.

В центре каждого зацепа приваривается дополнительная пластина. К концу зацепов добавляется еще 60 см, чтобы полученное оборудование больше входило в почву. К ободку металлического диска приваривается пластина.

При использовании самодельных мотоблочных конструкций рекомендуется соблюдать технику безопасности.

1sadteh.ru

тракторы - самоделки из мотоблока. Самоходы из мотоблока своими руками

Польза от мотоблока для огородников и дачников неоценима. Но все-таки ее нельзя сравнивать с механизацией работ полноценным трактором. Тот, кто имел опыт работы с мотоблоком, наверняка задумывался о том, как бы усовершенствовать свой одноосный привод.

Некоторые умельцы решаются даже переделывать его в миниатюрный четырехколесный трактор. В настоящее время самоделки из мотоблока можно встретить повсеместно. Несмотря на то что к ним производителями выпускается достаточно много навесного оборудования, наши мастера переделывают их на свое усмотрение.

Мотоблок – доступная механизация для полевых работ

Решить проблему обработки огорода можно, применяя мотоблок и используя навесное оборудование к нему. С помощью таких приспособлений можно на достаточно высоком уровне обеспечить вспашку и культивирование почвы, подготовку ее к посадке основных культур, а также проводить уборку урожая. Это дает экономию во времени и затратах труда, так как ручное вскапывание и прополка даже на шести сотках огорода – это нелегкая работа.

При работе в условиях ограниченного пространства и обилия различных культурных насаждений на участке оператору желательно иметь хорошие навыки управления двухколесным агрегатом. Навески-самоделки для мотоблока своими руками изготавливаются с учетом опыта их использования для конкретных условий хозяйствования. Такие конструкции хоть имеют непрезентабельный вид, но обеспечивают выполнение основных задач.

Конструктивные особенности мотоблока

Состоит такой агрегат из привода, трансмиссии, ходовой части и колес. Управление мотоблоком осуществляется с помощью рычагов и тяг, смонтированных на руле. Для легких и средних агрегатов приводом обычно служит бензиновый двигатель внутреннего сгорания. Более тяжелые мотоблоки комплектуются дизельными приводами.

Системы смазки, зажигания, газораспределения, охлаждения, подачи топлива и механизм запуска имеются в обязательном порядке. Они имеют свои особенности в зависимости от типа двигателя, применяемого в качестве привода мотоблока.

Коробка передач, сцепление и редуктор (в отдельных моделях еще и дифференциал) обеспечивают преобразование крутящего момента вала двигателя во вращение пары колес. Они могут быть на пневматическом ходу или утяжеленные металлические с дополнительными грунтозацепами для работы под нагрузкой.

Минитрактора-самоделки из мотоблока имеют место для сидения и дополнительную пару колес. Они могут быть управляемыми или ведомыми. В зависимости от конструкции мотоблок превращается в четырехколесный агрегат с приводом на задней или передней оси.

Самодельный мотоблок

Несмотря на то что в продаже имеется достаточный выбор (по цене и мощности) средств малой механизации, в быту иногда встречаются оригинальные самоделки. Своими руками мотоблок собрать «с нуля» под силу не каждому. Однако человек, знакомый с техникой, имеющий в распоряжении необходимое оборудование и комплектующие, может его сам изготовить. В отдельных случаях такие конструкции могут составить даже конкуренцию заводским образцам.

Материалом для изготовления самоделок обычно служат детали отработавших свое мотоциклов и всевозможный металлолом. Двигатель может быть использован даже от мотопилы «Дружба». Есть мастера, отдающие предпочтение приводам от мотороллера. Такие двигатели имеют хорошее принудительное охлаждение и могут использоваться длительное время при нагрузках даже на минимальной скорости.

Преимущества минитрактора

Для полевых работ мотоблок приспособлен, однако управлять им сможет не каждый. К примеру, пожилому человеку, не обладающему богатырским здоровьем, придется затрачивать немало сил при маневрировании. Другой момент – постоянная нагрузка на ноги. Чтобы мотоблок обрабатывал почву, его нужно водить «за рога».

Тот, кто хоть раз работал с мотоблоком на пахоте, культивации или иной обработке почвы, понимает, сколько сил отбирает управление им. Удержать при рывке, направить в колею, развернуть, отвести назад… При этом не запутаться в рычагах управления и не заехать туда, куда не надо – часто это работа в поте лица. Многие владельцы мотоблоков, попробовав такую механизацию, продают свои агрегаты, так и не приспособившись к управлению ими.

Совсем другое дело – управление минитрактором. Зачем ходить по полю за агрегатом, расходуя энергию, если можно управлять им, сидя верхом. Привод тот же, скорость та же, но все это сидя и без нагрузки. Самоделки из мотоблока обеспечивают достаточный уровень комфорта. Рычаги управления под руками, есть тормоз.

Дополнительная пара колес, разведенных на достаточное (1–1,2 м) расстояние, дает надежную опору. Еще одно преимущество – возможность перевозить грузы в прицепной тележке или смонтированном на задней ведомой оси кузове.

Мини-тракторы. Самоделки из мотоблока

Изготовление минитрактора «на глазок» или даже по готовым чертежам, как правило, предполагает необходимость доработок после первых испытаний. Не все можно исправить только лишь болгаркой и сваркой.

Часто возникает необходимость дополнительных токарных или фрезерных работ. Нередко конструкция, на бумаге выглядящая идеально, после изготовления получается непригодной для эксплуатации.

Для желающих создавать минитрактора-самоделки из мотоблока, но не имеющих опыта конструирования, есть доступный вариант – приобрести готовый комплект для переоборудования. Стоит он недешево, но зато все его составляющие изготовлены в условиях заводского производства. Они прошли испытания и точно подогнаны друг к другу и силовой установке.

В такой комплект обычно входит: рама, имеющая крепления для двигателя; надежное сидение; подножки с манипуляторами управления; передняя балка с тягами рулевого механизма, ступицами колес и тормозными дисками; защитные крылья для колес; навесное приспособление с ручным подъемником.

Владелец, приобретя такой комплект, может самостоятельно разобрать на составляющие свой мотоблок и согласно схеме смонтировать все детали на новую раму.

Навесное оборудование

Покупать мотоблок без навески или только лишь с одним плугом для пахоты и переворачивания пласта грунта в большинстве случаев нецелесообразно. Комплект дополнительного оборудования позволяет существенно расширить возможности агрегата.

Его в таком случае можно использовать для посадки и уборки корнеплодов, для обработки междурядий и окучивания грядок, для скашивания сена, его ворошения и подбора. Прицепная тележка с местом для сидения позволяет перевозить грузы.

В зимний период мотоблок можно оборудовать передним скребком и расчищать с его помощью снег с дороги. Все оборудование можно приобрести, а не использовать разные самоделки. Для мотоблока «Нева», к примеру, производителем выпускается достаточно навесного оборудования.

Однако часто владельцы все же переделывают его под себя. Для одних заводская навеска недостаточно мощная и не выдерживает нагрузок, для других не хватает регулировок, чтобы настроить ее для работы в определенных условиях, а третьи просто привыкли сами изготавливать инструмент.

Комплектное оборудование не всегда подходит для условий хозяйствования. Чтобы постоянно не обрезать отдельные детали, не подваривать ребра жесткости для усиления конструкции или дополнительные кронштейны для креплений, можно все сделать самому.

Даже плуг и дисковый окучник мастера изготавливают в домашних условиях. Для этого одним желанием, чертежом и материалом не обойтись. Потребуется дополнительное оборудование: газовый резак, сварочный автомат, болгарка и практические навыки работы с ними.

Самоделки для мотоблока своими руками можно изготовить, используя запчасти от старых автомобилей. Прицеп можно изготовить, используя задний мост от «легковушки». Если выбросить редуктор и соединить полуоси трубой, получится надежная задняя балка. Сварить каркас и обшить его жестью или доской не проблема. Рессоры можно взять от «Москвича» – получится надежная конструкция с приличной грузоподъемностью.

Самодельный скребок можно изготовить из листового металла 1–2 мм толщиной. Если подварить к выгнутому по профилю листу ребра жесткости, им можно не только убирать снег, но и использовать как ковш бульдозера для разравнивания грунта или перегноя.

Оригинальные самоделки

На базе мотоблока можно изготовить вездеход для поездок на рыбалку или охоту по труднопроходимой местности или в условиях бездорожья. Для этого стандартные оси заменяют удлиненными и так увеличивают колесную базу агрегата.

Очень часто вездеходы на базе мотоблока оборудуются камерами большого диаметра от грузовых автомобилей или тракторов. Их используют без покрышек, а монтируют к ступицам при помощью ремней. Давление в покрышках выбирается низкое для увеличения проходимости.

По такому же принципу мастера изготавливают снегоходы-самоделки из мотоблока, предназначеные для передвижения зимой. Камеры низкого давления позволяют ездить даже по глубокому рыхлому снегу. Простая конструкция снегохода предполагает использование одноосного мотоблока с увеличенным расстоянием между колесами и широкой лыжи сзади с сидением для водителя.

fb.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
