5 идей, которые заслуживают внимания

Давно мечтаете о бетономешалке, но не знаете, какую именно выбрать для дома? Сделайте бетономешалку своими руками, и тогда она вас точно устроит.

Содержимое

  • 1 Бетономешалка из бочки и двигателя от стиралки
    • 1.1 Основные этапы работ
    • 1.2 Видео
  • 2 Бетономешалка для дачи и дома из стальной бочки
    • 2.1 Основные этапы работ
    • 2.2 Видео
  • 3 Как сделать бетономешалку своими руками
    • 3.1 Основные этапы работ
    • 3.2 Видео
  • 4 Как сделать бетономешалку из бочки на 200 литров
    • 4.1 Основные этапы работ
    • 4.2 Видео
  • 5 Растворомешалка из бочки и старого велосипеда
    • 5.1 Основные этапы работ
    • 5.2 Видео
  • 6 Как сделать приёмную ёмкость для бетономешалки
    • 6.1 Основные этапы работ
    • 6.2 Видео

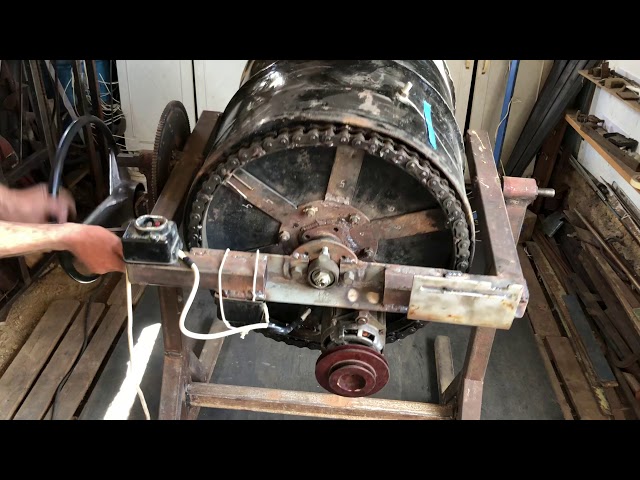

Бетономешалка из бочки и двигателя от стиралки

Потребуется металлическая бочка объемом 200 л, движок от стиральной машины и некоторые другие детали, которые легко достать.

Читайте также: Герметичный поддон из листового металла своими руками

Первым делом автор делает разметку, срезает горловину и отрезает верхнюю часть бочки. Потом с помощью болгарки по разметке нужно сделать прорези.

Далее с помощью рук и молотка загибаем «лепестки». Затем их нужно будет сварить. На эти «лепестки» автор надевает горловину от бочки (предварительно ее нужно уменьшить в диаметре) и обваривает.

Основные этапы работ

Читайте также: Гибочный станок для прокатки металла (профильных труб)

На следующем этапе потребуется автомобильный колесный диск. С помощью УШМ отрезаем все лишнее, а потом нужно будет вырезать центральную часть.

После этого свариваем вместе два ранее вырезанных борта колесного диска, и получаем шкив.

Используя куски профильной трубы прямоугольного сечения, автор решил усилить дно бочки. Сверху мастер прикручивает на болты вырезанную часть колесного диска.

Читайте также: Интересная идея, как использовать старые автомобильные пружины

Из профильной трубы 25х50 мм мастер сваривает раму для бетономешалки. Она представляет собой две стойки, которые соединены перемычкой, и траверсу, закрепленную на шарнирах.

К траверсе нужно приварить площадку, к которой крепится автомобильная ступица, а к ней — вырезанная ранее часть колесного диска.

Читайте также: Как из маленькой болгарки сделать электропилу для гаража и дачи

На последнем этапе останется только закрепить двигатель на раме бетономешалки. Далее устанавливаем большой шкив и натягиваем ремень.

Самодельный шкив необходимо приварить к профильным трубам, которые используются для усиления нижней части (дна) бочки.

Видео

Подробно о том, как своими руками сделать бетономешалку из 200-литровой бочки и двигателя от стиралки, смотрите на видео.

МОЩНЫЙ АППАРАТ из автомобильного диска,ступицы,движка от стиралки и 200 л. бочки!!!

Бетономешалка для дачи и дома из стальной бочки

Многие мастера предпочитают не покупать бетономешалки, а делать их своими руками. В данном обзоре поделимся одним из вариантов самодельной бетономешалки, изготовленной из стальной бочки.

Для изготовления самодельной бетономешалки автор использует бочку из металла объемом 200 л. Первым делом вырезаем болгаркой верхнюю часть (крышку с отверстием).

Рекомендуем также прочитать, как своими руками сделать передвижную мини станцию для замешивания раствора. В качестве привода используется строительный миксер.

Из листа металла вырезаем круг. Обрабатываем края шлифмашинкой. Затем по центру привариваем ступицу.

Далее вырезаем дно бочки, и вместо него привариваем металлический круг со ступицей. Сварные швы зачищаем болгаркой.

Основные этапы работ

На следующем этапе, используя профилегибочный станок, автор сгибает профильную трубу в кольцо нужного диаметра. Надеваем получившийся обруч на бочку.

Далее свариваем раму, к верхней части которой крепятся опорные ролики. Привариваем раму к нижней части бочки.

После этого автор приступает к изготовлению стойки с колесными осями и двумя передними опорными ножками. Изготавливаем остальные элементы рамы. Устанавливаем основной каркас (уже окрашенный).

В завершении останется только изготовить площадку для электродвигателя, приварив ее к раме. Устанавливаем двигатель с редуктором, соединяем шкивы ременной передачей.

Видео

Подробнее о том, как изготовить самодельную бетономешалку для дачи и дома из стальной бочки, смотрите на видео ниже. Данный обзор подготовлен на основе авторского видеоролика с YouTube канала «ІГОР АНДРЕЙЧУК».

Бетономішалка з бочки

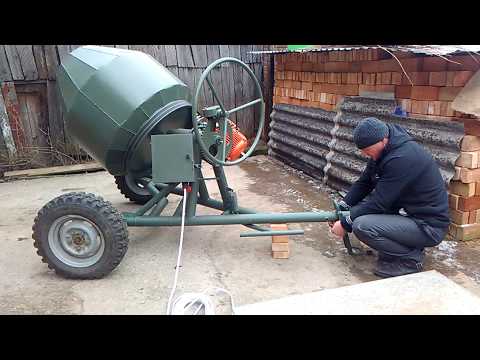

Как сделать бетономешалку своими руками

Если вы обзавелись участком и планируете самостоятельно строить дом, без бетономешалки не обойтись — вручную готовить бетон очень долго. Бетономешалку можно купить или сделать своими руками. В этой статье рассмотрим второй вариант.

Первым делом необходимо изготовить раму бетономешалки. Она состоит из двух частей: подвижной, к которой крепится барабан, и неподвижной.

Начнем с неподвижной части. Это у нас будет основание всей конструкции. Свариваем его из отрезков швеллера.

Чтобы бетономешалку можно было без проблем транспортировать с места на место — устанавливаем колеса.

Рекомендуем прочитать статью-обзор: как своими руками изготовить универсальную тачку для перемещения грузов.

Далее изготавливаем из профильной трубы две опорных стойки, и привариваем их к раме бетономешалки.

Основные этапы работ

На следующем этапе автор приступает к изготовлению подвижной части рамы. Изготавливаем основные элементы конструкции, и свариваем их между собой.

После этого необходимо будет соединить обе части рамы бетономешалки между собой. На фото ниже вы можете увидеть полностью собранную раму.

Теперь надо сделать барабан. Для этого автор использует металлическую бочку объемом 200 литров. Верхнюю часть бочки нужно сделать под конус. Дно срезаем, и привариваем вместо него круглую металлическую пластину. Устанавливаем венец.

Из металлической полосы мастер изготавливает лопасти, и привариваем их внутри бочки. Устанавливаем барабан на раму.

Далее необходимо будет изготовить ручку наклона барабана, и закрепить ее на подвижной части рамы.

На последнем этапе останется только установить электродвигатель, и соединить привод с барабаном посредством ременной передачи.

Подключаем электрику, и красим самоделку.

Видео

Подробнее о том, как сделать бетономешалку своими руками, можно посмотреть в авторском видеоролике. Идеей поделился автор YouTube канала Rock & Fix.

Revolvedora de Concreto Eléctrica 1/2 Bulto

Как сделать бетономешалку из бочки на 200 литров

Использовать металлическую бочку объемом 200 литров для изготовления простой бетономешалки для дачи или дома — это очень даже неплохая идея.

Такой вариант понравится всем, кто привык экономить, заменяя заводские устройства и механизмы самодельными.

В первую очередь необходимо сделать конусообразное сужение в верхней части будущего барабана бетономешалки. Сужение будет препятствовать разбрызгиванию раствора в процессе его перемешивания.

Для этого в верхней части металлической бочки необходимо сделать 16 разрезов с подрезкой. Сначала автор делает разметку, затем вырезает крышку бочки, и только после этого — разрезы.

После примерки получившиеся «лепестки» фиксируются в нужном положении при помощи прихваток, а потом обвариваются.

Основные этапы работ

На следующем этапе необходимо будет изготовить несущую раму. Для этого автор использует профильную трубу. Далее металлическая бочка устанавливается уже на поддерживающую опору.

Затем мастер приступает к изготовлению рамы механизма разгрузки. На этом этапе желательно определиться с высотой стоек. Раму механизма разгрузки автор решил изготовить из стального профиля.

Важная особенность данной конструкции — опорные резиновые колеса, которые по задумке должны обеспечить легкое вращение барабану бетономешалки. Достаточно будет установить по одному колесу.

Последний этап — это изготовление приводного механизма. В заводских моделях все просто: там используется двигатель с шестерней и зубчатый венец. Подобрать по размеру зубчатый венец — довольно проблематично, поэтому автор решил заменить его на мотоциклетную цепь.

Внутри бочки крепятся пять лопастей для перемешивания раствора. Для изготовления лопастей автор использует уголки, которые крепятся сначала на болты (на стенках и дне барабана), а потом еще и обвариваются для большей надежности.

Видео

Подробно о том, как сделать бетономешалку из бочки на 200 литров своими руками, вы можете посмотреть в видеоролике на сайте.

Изготовление бетономешалки из 200л бочки

Растворомешалка из бочки и старого велосипеда

Замешивать строительный цементный раствор вручную — процесс довольно трудоемкий. Но что делать, когда нет бетономешалки?

Есть один интересный вариант, который может вам понравиться.

В данном обзоре автор поделится с нами собственной идеей, как сделать своими руками механическую растворомешалку.

Для этого потребуется бочка из металла объемом 200 л и рама от старого велосипеда с педалями.

Первым делом автор отрезает заготовки из металлического уголка, и сваривает каркас. Также можно сварить его из профильной трубы.

Советуем прочитать статью: как изготовить гидравлический подъемный стол для домашней мастерской.

Основные этапы работ

На следующем этапе занимаемся металлической бочкой. В ней необходимо будет вырезать часть стенки.

К дну и верхней части бочки автор прикручивает корпусные подшипники — в них вставляется вал.

К станине растворомешалки также крепим корпусные подшипники. Затем устанавливаем бочку на станину.

Внутри бочки автор приваривает лопасти для перемешивания раствора. После этого необходимо приварить к валу звездочку.

В нижней части станины устанавливаем промежуточный вал со звездочки. Затем привариваем раму велосипеда. На звездочки надеваем цепи.

Механическая растворомешалка готова. Теперь, чтобы замешать раствор, не надо прилагать огромных усилий и нагибаться — просто крути педали.

Видео

Данной идеей поделился автор YouTube канала

3726 INOVATOR (видео смотрите ниже). А как вы считаете, стоящая самоделка получилась?

cara membuat mixer manual horizontal

Как сделать приёмную ёмкость для бетономешалки

Чтобы ускорить и облегчить работу с бетономешалкой нужна удобная ёмкость, в которую можно будет выливать готовый бетон и потом выгребать его оттуда лопатой.

В сегодняшней статье расскажем, как изготовить такую посудину из стальной бочки.

Необходимые материалы:

  1. металлическая бочка объёмом 200 литров;
  2. профильная труба квадратного сечения.

Своим личным опытом изготовления самодельной приёмной ёмкости для бетономешалки поделился с нами автор YouTube канала Kobozeff Life.

Основные этапы работ

Сначала необходимо будет разметить бочку. Находим центр на верхней крышке, а потом при помощи угольника проводим осевую линию.

Укладываем бочку горизонтально на ровную поверхность. Угольником переносим риски на всю длину ёмкости. Соединяем метки и чертим продольную линию с помощью правила или строительного уровня.

Если в бочке хранились горюче-смазочные материалы, то емкость нужно обязательно промыть внутри водой с добавлением моющего средства. Либо же можно просто заполнить бочку водой «под завязку». Только после этого можно приступать к резке болгаркой.

В качестве посудины для приёма бетона из бетономешалки будем использовать одну из половинок бочки.

По контуру емкости (желательно это делать с наружной стороны) необходимо приварить усиление из профильной трубы.

На следующем этапе по краям полубочки привариваем опорные ноги, изготовленные из профильной трубы в виде П-образных элементов. В данном случае автор использовал обрезки профиля размером 15х15 мм.

Между опорными ножками по центру полубочки необходимо вварить усиление из профильной трубы, как показано на фото ниже.

В завершении останется только хорошо зачистить сварные швы и покрасить готовую емкость краской из баллончика.

Видео

Подробно о том, как своими руками сделать приёмную ёмкость для бетономешалки, можно посмотреть в авторском видеоролике ниже.

Из бочки. 03. Широкий СТРОИТЕЛЬНЫЙ ТАЗ для бетоносмесителя!

Андрей Васильев

Задать вопрос

Бетономешалка из бочки: делаем своими руками

Бетономешалка из металлической бочки

Для жителей частных домов и владельцев дачных участков, проведение строительных работ является неотъемлемой частью поддержания нормальных условий проживания.

Любое строительство, включая закладку деревянного сруба для сооружения бани, начинается с укладки бетонного фундамента. Помимо строительства зданий, возводится каменный забор, обустраиваются террасные грядки, укладываются бетонные дорожки. Все эти работы облегчает бетономешалка из бочки своими руками.

Содержание статьи

  • Преимущества самодельной конструкции
    • Подготовка к изготовлению
    • Советы и рекомендации
  • Технология изготовления ручной бетономешалки
    • Бетономешалка с электроприводом
    • Хитрости эксплуатации

Преимущества самодельной конструкции

Работа с самодельной бетономешалкой

Решение изготовить бетономешалку своими руками, имеет неоспоримые преимущества.

К ним относятся:

  • Самодельная конструкция может иметь удобную для пользователя конфигурацию.
  • Цена изделия значительно меньше, что обеспечивает использование подручных материалов.
  • Исключаются проблемы с обслуживанием и ремонтом агрегата.
  • И наконец, ручная бетономешалка своими руками из бочки, является предметом гордости перед друзьями и домочадцами.

Совет: Перед созданием такого полезного приспособления, стоит познакомиться, как работает готовый промышленный экземпляр у знакомых или, в крайнем случае, взять на несколько часов на прокат. Это позволит понять принцип работы изделия, определить, какой размер бочки подойдет лучше всего.

Подготовка к изготовлению

Перед тем, как сделать бетономешалку из бочки, необходимо приобрести примерный перечень материалов и инструментов:

  • Металлическую бочку на 100-200 литров. Это может быть емкость для хранения зерна или другого корма для животных, бочка для транспортировки нефтепродуктов или химикатов.

Бочки для изготовления бетономешалки

  • Трубу со стенкой большой толщины, с внутренним диаметром 32 мм – 2 куска длиной 20 сантиметров, для изготовления втулок для вала.
  • Пруток диаметром 30 мм, для изготовления оси.

Кругляк для оси

  • Швеллер №6:
  1. 2 отрезка длиной по одному метру, для опорных элементов;
  2. 2 по 50 см, для распорок рамы, для придания ей жесткости.

Профильный швеллер

  • Любой автомобильный руль.
  • Петли дверные.

Петли на крышку люка

  • Аппарат для сварки.
  • Ножовку по металлу.
  • Болгарку.

Чтобы бетономешалка из 200 л бочки собиралась легко и быстро, необходимо подготовить комфортное место для сборки конструкции. При этом необходимо учитывать, что работа с металлом — это шум и грязь.

Для проведения работ:

  • Лучше всего подготовить гараж или открытое пространство.

Площадка для сборки конструкции

  • Все необходимые инструменты расположить под рукой.
  • Подготовить чертежи бетономешалки из бочки. Это могут быть эскизы, наброски или качественно разработанный проект.

Бетономешалка из бочки — сделай сам чертеж конструкции

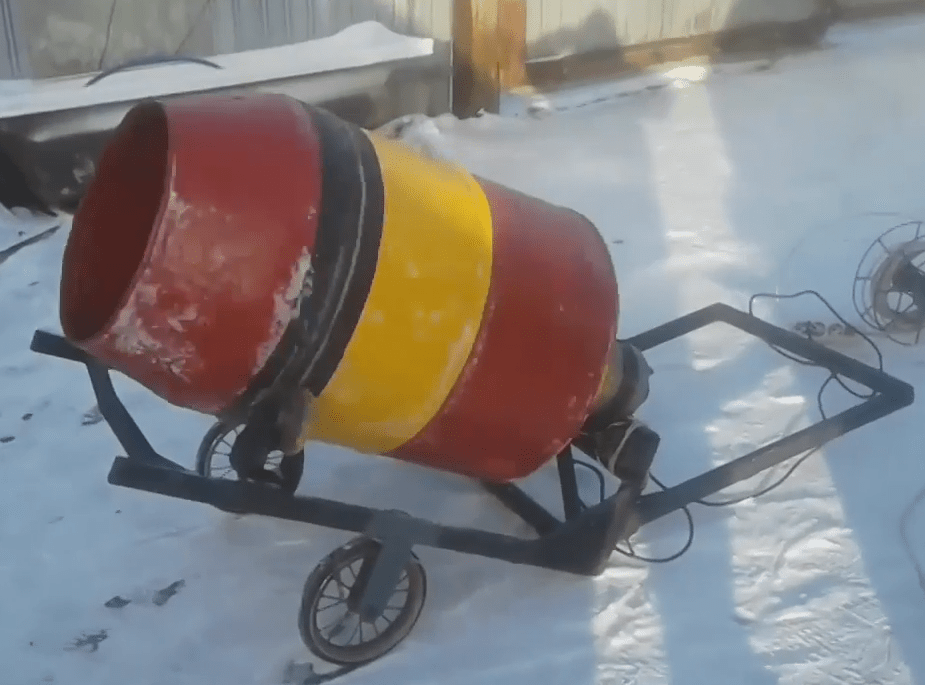

  • Самодельная бетономешалка может быть мобильной. Для этого, при проектировании необходимо подумать, какие колеса устанавливать для передвижения изделия по своему участку.

Мобильная конструкция

Если это будет электрическая бетономешалка из бочки 200 литровой, чертежи должны предусматривать более надежные шасси и их крепление на раме: вибрация от работающего двигателя весьма большая. После подготовки материалов и выбора рабочего места, можно начинать сборку конструкции.

Советы и рекомендации

Чтобы бетономешалка самодельная из бочки была надежной и долговечной, следует соблюдать некоторые рекомендации при ее изготовлении:

  • В процессе сборки, следует контролировать на прочность все соединения конструкции.
  • При отсутствии сварочного аппарата, соединять элементы между собой можно болтами, оно по надежности не уступает сварному варианту. Но при этом нужно использовать шайбы, чтобы обеспечить герметизацию мест крепления деталей.
  • Герметичность бочки для перемешивания раствора, нужно тщательно проконтролировать.
  • Если собирается из бочки бетономешалка с электроприводом, необходимо его креплению уделить особое внимание.
  • Угол наклона бадьи в рабочем состоянии, рекомендуется выдерживать 35° к поверхности земли.
  • Все подвижные узлы конструкции, включая ее поворотный механизм, должны быть хорошо смазаны. Это увеличит срок службы изделия, и обеспечит ему безаварийную работу.

Технология изготовления ручной бетономешалки

Схема простейшей конструкции бетономешалки из бочки представлена на рисунке.

Сборочный чертеж изделия из бочки

На чертеже основные узлы:

  • Поз. 4 – барабан или бочка.
  • Поз. 5 – лопасти.
  • Поз. 7 – опора.
  • Поз. 9 – емкость для раствора.
  • Поз. 10 – рукоятка.

Инструкция по сборке конструкции:

  • Проверяется плотность соединения дна изделия с боковыми поверхностями. При обнаружении отверстий их следует заварить сварочным аппаратом.
  • Усилить дно можно приварив дополнительно металлический лист.

Совет: Очень важно обеспечить герметичность конструкции. Иначе бетон будет заливать участок.

  • По центру верха и низа бадьи выполняются два отверстия.
  • Через бочку продевается металлическая ось Ø30 мм и тщательно обваривается, чтобы емкость была прочно прикреплена к валу.
  • В центре боковой поверхности бадьи, вырезается отверстие размерами 90х30 сантиметров, через которое будут засыпаться составляющие раствора, а после завершения работы, готовая смесь выливается в подставленную тару. Слишком малый люк затруднит засыпку строительных материалов, большой – снизит прочность конструкции.
  • Из квадрата изготавливают несколько лопастей и приваривают прочно внутри емкости — одной стороной к оси, другой к стенке бочки. Обычно хватает 5 лопастей, распределенных равномерно по всей длине конструкции.

Установка лопастей в бочке

  • Устанавливается крышка. Она крепится на дверных петлях, приваренных к бочке или любым другим способом: поставить защелку, задвижку — или просто сдвигается в любую сторону. Основное назначение элемента при работающей бетономешалке – предотвратить выпадение раствора.

Ручная бетономешалка из бочки

Совет: После сборки бочки, следует проверить ее герметичность. Она должна быть максимальной. Самодельная бетономешалка из 200 литровой бочки , как и из любой другой емкости, хорошо будет работать с жидкими и текучими растворами. Немного хуже – с вязкими материалами.

Далее бочку необходимо установить на опору, высотой примерно 1 метр.

Для этого:

  • Сваривается рама. К швеллеру длиной 1 метр приваривается основание длиной 50 см. Изготавливается два таких узла.
  • Привариваются втулки с другого конца длинных швеллеров.
  • Вставляется во втулки ось, привариваются большой толщины шайбы, которые будут играть роль стопорных колец, что предотвратит перемещение вала при приготовлении бетона.
  • Приделывается руль или другой тип ручки для вращения барабана.

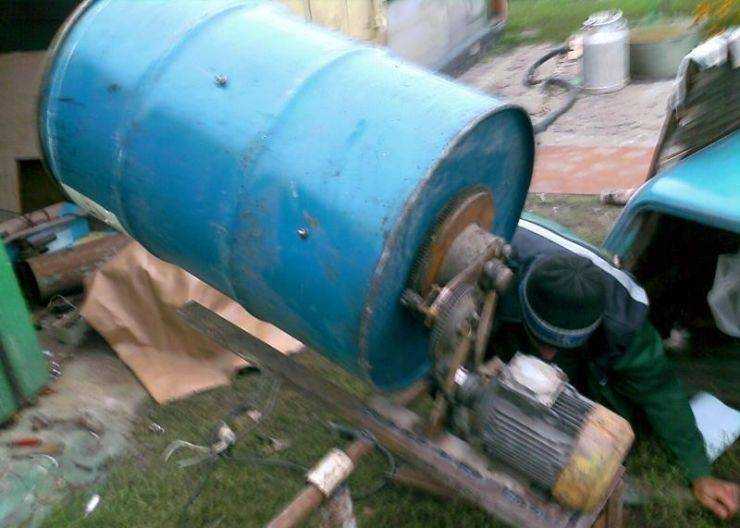

Бетономешалка с электроприводом

Привод для самодельной бетономешалки

Для изготовления конструкции с электроприводом, дополнительно необходимо приобрести и установить двигатель небольшой мощности. Для бочки в 200 литров достаточно 1 кВт.

При этом:

  • На ось двигателя устанавливается небольшая звездочка.
  • На ось трубы приваривается звездочка большего диаметра, чтобы уменьшить число оборотов конструкции.
  • Соединение элементов выполняется цепной передачей.
  • По желанию, передача вращения от двигателя к барабану может осуществляться ременной передачей, как на фото выше.

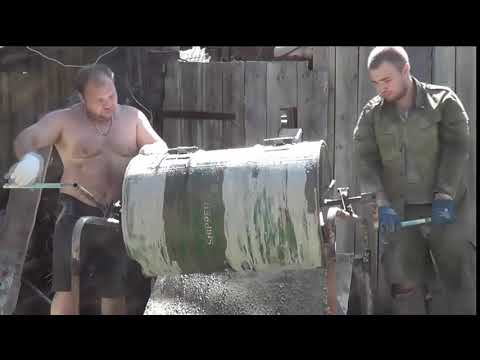

Чтобы более подробно познакомиться, как из бочки сделать бетономешалку, стоит посмотреть видео в этой статье.

Хитрости эксплуатации

Несмотря на то, что самодельная конструкция производит такую же работу, что и заводской вариант, эксплуатируется она немного иначе, для получения максимального комфорта.

Вот несколько полезных советов, которые позволят работать с приспособлением, изготовленным самостоятельно, легко и комфортно:

  • Периодически узлы, в которых происходит трение сопрягаемых поверхностей, необходимо смазывать солидолом. Это втулки, оси колес, при их наличии. Это облегчит процесс получения раствора и уменьшит истирание поверхностей деталей.
  • При желании сделать конструкцию мобильной, колеса можно использовать от строительной тачки или даже стиральной машинки.
  • Увеличение угла наклона бадьи, облегчает работу с оборудованием. Наибольший угол наклона может быть 45°. При его увеличении смешивание компонентов будет хуже.

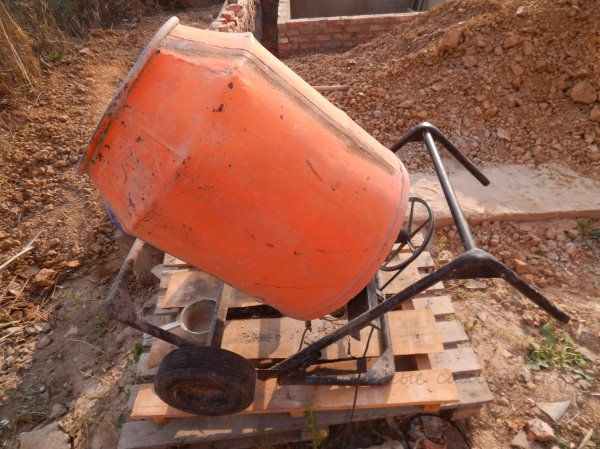

Наклонная конструкция бетономешалки

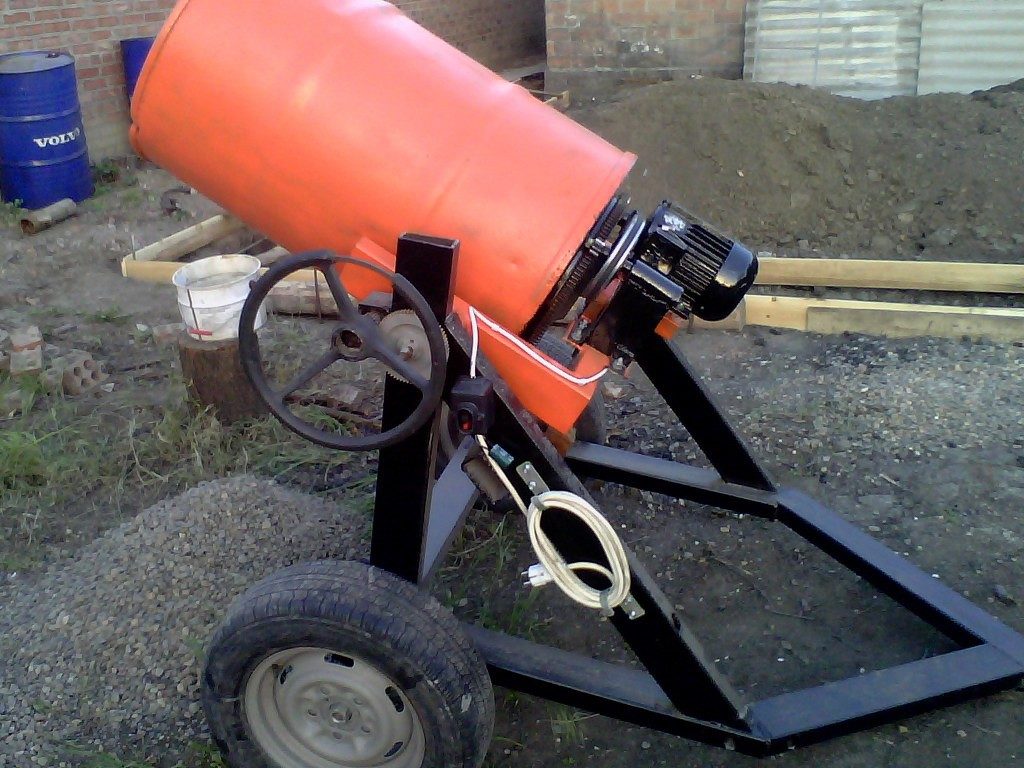

  • При необходимости установки привода, двигатель можно использовать из стиральной машины. При этом, передаточное число на звездочках брать 1:8.
  • Маховик стиральной машинки можно установить вместо руля.
  • Для длительного хранения, бочку лучше смазать отработанным маслом.

Это краткое описание, как делается бетономешалка из бочки — видео урок поможет решить все возникшие вопросы по изготовлению, использованию и хранению изделия, изготовляемого самостоятельно.

Сборка малобюджетной самодельной бетономешалки – Новости Матери-Земли

ФОТО: СОТРУДНИКИ НОВОСТИ МАТЕРИ-ЗЕМЛИ

Если вы регулярно читаете эту публикацию, скорее всего, вы выполняете большую часть своей работы по дому или на ферме … включая, возможно, случайную работу, требующую перемешивания небольших партий бетона. Естественно, не стоит покупать дорогую бетономешалку только для того, чтобы время от времени взбивать «рецепт» размером с ведро. Тем не менее, было бы разумно построить свою собственную растворомешалку из металлолома… особенно если устройство может справиться с большинством ваших повседневных дел иИзготовление 0005 и стоит всего несколько долларов.

Самодельная бетономешалка MOTHER EARTH NEWS с ручным управлением представляет собой не что иное, как выброшенный бак стиральной машины Kenmore, оснащенный тремя лопастными лопастями и установленный на прочной раме из железной трубы с колесами. Но ни на минуту не думайте, что только потому, что «стакан» сделан из выброшенных частей, это оборудование второго сорта. Наоборот, мы обнаружили, что наша самодельная машина столь же универсальна, как и доступные купленные в магазине ручные миксеры (некоторые из которых, кстати, имеют цену до 100 долларов!), и так же просты в использовании!

Вы должны быть в состоянии собрать весь гаджет за час или два (в зависимости от уровня ваших навыков механики), используя только трубный ключ, дрель с насадками 3/32″ и 1/4″, отвертку, ножовку, и разводной ключ. Вам также, конечно, придется собрать все материалы, включая литр или около того автомобильной шпаклевки (или «бондо»).

Начните проект с изготовления трех лопастей в барабане, которые будут выполнять смешивание. Если вам повезет, как и нам, вы сможете найти скобы, угловые опоры или лом уголка, которые можно просто обрезать и установить с минимальными усилиями. Однако, если нет, вам придется вырезать лезвия из листового металла 18-го калибра, согнуть их и просверлить два отверстия 1/4″ в каждой секции. Затем просверлите соответствующие отверстия в баке и закрепите мешалки на месте с помощью болтов 1/4″. Как только это будет сделано, вы также можете обильно нанести бондо на дно и стенки внутренней части сосуда, чтобы запечатать его отверстия.

Затем соберите раму из железной трубы (мы использовали оцинкованный лист сортамента 40), просто скрутив детали вместе. Установите меньшие (задние) ролики, пропустив болт через диски и тройник и закрепив его гайкой, а также прикрепите основные колеса. (Чтобы убедиться, что большие ступицы надежно закреплены на месте, сначала проденьте полуось через ее трубчатый корпус и наденьте колеса и шайбы. Теперь отметьте и просверлите отверстия под шплинты как можно ближе к дискам, чтобы предотвратить вал от чрезмерного осевого люфта и биения, затем смажьте ось и зафиксируйте весь узел двумя шплинтами.)

Смесительный барабан вращается на валу, закрепленном на крестовине центральной трубы, и снабжен втулкой из электрометаллической трубы (ЭМТ). Смажьте «ось» трубы, наденьте на нее трубку и снова смажьте узел. Затем наденьте ванну на вал и навинтите колпачок трубы, чтобы удерживать компоненты на месте. (Было бы неплохо нанести немного смазки на «хребтовую» планку рамы — в точках, где она соприкасается с чаном, — чтобы облегчить процесс вращения.)

Наконец, вы можете покрасить сборку, если хотите, и после того, как вы прикрепите набор велосипедных ручек к ручкам, ваш «мини-миксер» будет готов к использованию! Мы обнаружили, что наша маленькая машина может без проблем вместить один полный 40-фунтовый мешок готовой смеси. Большинству людей достаточно просто взяться за край ванны и потянуть ее — рука за рукой — чтобы взболтать «грязь». (Подсказка: вращайте барабан в правильное направление … наклонные лопасти лопастей должны врезаться в песчаный материал, а затем сбрасывать его с верхней части чана.) Конечно, если хотите, вы можете прикрепить ручки к внешней стороне барабана – напротив каждой лопасти – с помощью используя более длинные болты 1/4″, чтобы закрепить «миксеры». (Убедитесь, что ваши захваты не касаются всех частей рамы во время вращения.)

В любом случае, это простое оборудование стоит десяти долларов или около того (и часа или двух), необходимых для его сборки. А если вы будете тщательно промывать барабан после каждой работы, у вас будет безотказный инструмент на долгие годы!

Краткое руководство по сборке самодельной бетономешалки

В этой статье представлена ​​точная схема сборки самодельной бетономешалки. Миксер может быть очень удобен для случайных работ по дому, которые требуют смешивания цемента для создания бетона.

Экономия

Благодаря этому проекту вы сэкономите от 150 до 200 долларов США на стоимости новой портативной электрической бетономешалки.

Точно так же, как железный и бронзовый века, наше время будет известно в будущем как бетон возраст точно. Конструктивная прочность, обеспечиваемая материалом, делает его незаменимым. При выполнении небольших строительных проектов дома одним из необходимых действий является смешивание цемента для изготовления бетона. Большинство людей арендуют или покупают портативную бетономешалку для этой цели. Тем не менее, можно полностью избежать затрат, соорудив свой собственный микшер дома, и в следующих строках мы покажем вам, как это делается. Проект не простой, но и не очень сложный. Миксер идеально подходит для небольших работ по смешиванию растворов и будет стоить лишь небольшую часть стоимости покупной машины. Время, необходимое для работы, в зависимости от вашего уровня знаний, может составлять от 1 до 2 часов.

Вещи, которые вам понадобятся

Смеситель будет автоматической мойкой, оснащенной лопастями и установленной на ролике. Он будет с ручным управлением. Вот длинный список расходных материалов для работы.

Бондо (шпатлевка) Бак для автоматической мойки
Велосипедные рукоятки Два тройника ½”
Одна труба ½” x 7″ Две трубы ½” x 12″
Одна труба ½” x 18″ Четыре трубы 1″ x 12″
Один ниппель 1″ x 2″ Одна крестовина для труб диаметром 1″
Одна заглушка трубы 1″ Один крепежный болт 3/8″ x 6 ½” ( с шайбами ​​и гайками )
Шайбы и шплинты Два колеса 7″ со ступицами 3/8″
Втулки от ½” до 1″ Один стальной стержень ½” x 29″
Одна электрическая металлическая трубка 1 ¼” x 10″ (EMT) Одна муфта 1″
Три угловых лопасти 1/16″ x 2″ x 5″ x 13″ Болты ¼” x ¾”
Две ручки Одна 1-дюймовая угловая поперечина для трубы
Два 8-дюймовых колеса со ступицами ½ дюйма Листовой металл 18 калибра
Трубный ключ Биты 3/32″ и ¼”
Сверлильный станок Ножовка
Смазка Разводной ключ

Для начала вам необходимо приобрести бочку/ванну. Для этой цели идеально подойдет старая автоматическая стиральная машина. Здесь мы предоставляем иллюстрированный план процедуры сборки; вам нужно будет выяснить некоторые детали.

Шаг 1. Создание угловых лопастей

Три угловых лопасти, закрепленные на стенках, облегчают перемешивание цемента в ванне. Металлолом, в том числе угловые скобы или угловые металлические детали, может служить этой цели. Посмотрим, сможешь ли ты раздобыть такие кусочки. Если вы их не найдете, вам придется вырезать их из листового металла 18-го калибра. Как показано на схеме ниже, вырежьте листы размером 2″ x 5″ x 13″ и согните их под углом 15° примерно в 1″ от основания. Просверлите два отверстия диаметром ¼ дюйма во всех трех лопастях для крепления.

Просверлите соответствующие отверстия в стенках ванны, чтобы прикрепить лопасти с помощью болтов ¼ дюйма. Если вы используете бак для стиральной машины, в нем будут перфорации, которые необходимо закрыть. Чтобы заблокировать их и предотвратить протекание, используйте замазку (Bondo) и покройте ею всю внутреннюю поверхность, чтобы сделать ванну герметичной.

Шаг 2. Сборка трубной рамы и соединение роликов

Как показано на приведенной ниже схеме, следующим шагом является сборка всей трубной рамы путем навинчивания каждой детали на место. Закрепите маленькое и большое колеса с помощью шайб, гаек и шплинтов. Чтобы предотвратить раскачивание колеса, убедитесь, что шплинт просверлен и закреплен как можно ближе к колесу. Смазка всей сборки обеспечит бесперебойную работу.

Шаг 3: Соберите все вместе

Установив ролик и опорную трубу, можно прикрепить смеситель. Закрепите ванну, как показано на схеме ниже, чтобы она вращалась на центральном валу, чтобы облегчить смешивание. Вам нужно будет закрепить вал на крестовине центральной трубы, а затем соединить его с трубой ЭМТ и заглушкой с помощью муфты и ниппеля, как показано на рисунке ниже. Нанесите достаточное количество смазки на центральный вал и все движущиеся части приспособления, чтобы обеспечить плавную работу.

Шаг 4: Прикрепите ручки

Вы можете прикрепить велосипедную ручку вместе с двумя другими ручками, чтобы держать смесительную ванну.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
