Самодельное отопление в доме – Водяное отопление частного дома своими руками: схемы

Содержание

самодельное отопление, заправка системы, установка оборудования, как построить и запустить систему, фото и видео

Содержание:

1. Схемы отопления частного дома
2. Однотрубная система теплоснабжения
3. Как правильно сделать двухтрубную систему
4. Тупиковая система теплоснабжения
5. Особенности водяного отопления
6. Отопление помещений «теплый пол»
7. Необходимость заправки систем отопления

Построить собственный дом непросто. Затем в нем нужно провести все необходимые в быту инженерные коммуникации, чтобы жить было уютно и комфортно. Для обустройства обогрева, нужно знать, как правильно сделать отопление дома. Построить и запустить в эксплуатацию систему теплоснабжения стоит немалых денег. Как показывает практика, на отопительную конструкцию потребуется около 20% всех потраченных денежных ресурсов на строительство загородной недвижимости.

Избежать существенных финансовых затрат можно, если реализовать более простое самодельное отопление дома. Выбор способов обогрева объектов недвижимости обширен. Например, в каждом помещении можно установить электрические обогреватели соответствующей мощности, чтобы обеспечить комфортное проживание.

Хорошим решением является установка отопительного оборудования такого, как электрические конвекторы. Но это возможно только при условии надежного обеспечения населенного пункта электроэнергией. Всем потребителям известно, что в сельской местности отключение света происходит часто, поэтому на использование электроприборов рассчитывать не приходится.
Одним из вариантов отопления является установка печки или камина, которые функционируют на разных видах топлива. Источником энергии может быть уголь, газ, солярка, дрова, электричество. К сожалению, газовая магистраль проложена не во всех поселках и деревнях. Использование солярки связано с необходимостью хранить ее в специально обустроенном месте и организовать подачу топлива по трубопроводу.

Проще обстоят дела с углем и дровами, но и при их применении имеются свои недостатки. Дело в том, что для поддержки в помещениях постоянной температуры нужно будет часто подкладывать топливо, сохраняя в топке огонь, что конечно, неудобно для жильцов.

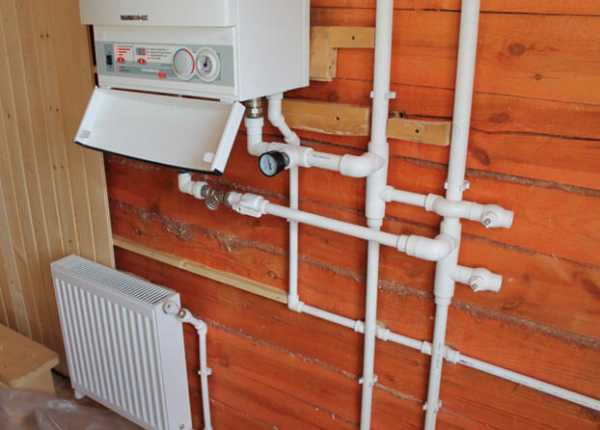

Среди вариантов теплоснабжающих конструкций, специалисты отдают предпочтение водяному отоплению с установкой нагревательного котла и радиаторов. Как правильно сделать отопление дома такого типа, чтобы здание прогревалось равномерно, даже если в нем несколько этажей?



Схемы отопления частного дома


Существует всего две схемы, как построить отопление в доме водяного типа:
Отличие их заключается в том, что первый вариант монтируют в одноэтажных домах, а второй подходит для всех загородных объектов частной недвижимости.

Однотрубная система теплоснабжения


На вопрос, что лучше для отопления дома, не существует однозначного ответа. Самой простой и малозатратной считается однотрубная теплоснабжающая конструкция. Принцип ее устройства отличается простотой. От отопительного котла прокладывают трубу, по которой будет передвигаться теплоноситель. Она последовательно соединяет между собой все отопительные батареи. После прохождения через все радиаторы вода поступает в теплоагрегат. Таким образом, теплоноситель движется по замкнутому кругу. Читайте также: "Самодельные батареи отопления из профильных труб".

В этой схеме теплообеспечения, имеющей вышеперечисленные преимущества, есть отрицательный момент. В системе, где предусмотрен последовательный порядок, более горячими будут батареи, которые ближе всего расположены к котлу. В результате в дальних помещениях всегда будет более прохладно. Устранить данный недостаток можно при помощи установки дополнительных секций на радиаторы, которые прогреваются в меньшей степени.

Как правильно сделать двухтрубную систему


Обустройство двухтрубной системы более сложное и требует значительных сумм денег.
Ее отличие заключается в наличии двух труб для теплоносителя, которые отводятся от теплоагрегата. По одной из них вода поднимается наверх к отопительным батареям, а по второй возвращается в котел. Радиаторы при двухтрубной системе устанавливают не последовательно.
Когда делаем отопление своими руками, схема выглядит следующим образом. Подогретая вода отводится от котла по трубе и поднимается по ней вверх. Трубопровод выводят, как правило, в чердачное помещение и там делают разводку. В итоге для каждого радиатора опускают отдельную трубу и поэтому все батареи в доме прогреваются одинаково.

Затем от каждого прибора делают отвод и подсоединяют его к трубе - обратке. По ней носитель тепла возвращается в агрегат. Обратку прокладывают по всем комнатам, где располагаются радиаторы. Эту трубу помещают под напольное покрытие или скрывают в стенах помещений. При отсутствии таких возможностей обратку разрешается прикреплять к стеновой поверхности.

Для правильной разводки труб желательно установить отопительный коллектор (см. фото). Он представляет собой специальное приспособление, позволяющее регулировать подачу горячей воды на каждый радиатор. Состоит коллектор (его еще называют гребенкой) из конструкции труб, среди которых основной является 50-миллиметровая труба, в которую входит труба, подающая нагретый теплоноситель. Между ними монтируют запорное устройство, например, вентиль. Читайте также: "Плинтусная система отопления - оригинально и практично".

От основной трубы отводят подачу воды к радиаторам. Здесь также следует на каждый контур установить запорную арматуру. Подобная система дает возможность контролировать и при необходимости регулировать температуру в каждом помещении, но при этом возрастают затраты на отопление дома за счет необходимости приобретать большее количество стройматериалов и элементов конструкции.

Тупиковая система теплоснабжения


Существует еще одна отопительная схема, которая используется крайне редко, ее называют тупиковой. В такой конструкции, идущие от теплоагрегата, трубы располагают параллельно. К батареям от каждого контура проводят два отвода. Один из них (горячая труба), ведет к верхнему входу, а второй к обратке (нижнему входу). Тупиковая схема считается экономичным вариантом и работает хорошо, но не прижилась.  Читайте также: "Как сделать отопление в частном доме своими руками – подробное руководство по устройству отопительной системы".

Особенности водяного отопления


При проведении монтажа отопительной конструкции нужно, прежде всего, определиться с ее видом. Она бывает либо с циркуляционным насосом, либо без него.

Когда в схеме теплоснабжения этого прибора нет, тогда система называется самотечной, она имеет несколько преимуществ:


Недостатков у водяной схемы хватает:
  • низкий КПД и соответствующая эффективность;
  • неравномерное распределение носителя тепла;
  • повышенные расходы, поскольку требуется установка расширительного бака и нужно использовать металлические трубы, которые намного дороже пластиковых изделий. Плюс потребуются дорогостоящие газосварочные работы. Существует определенный порядок, как посчитать отопление для дома.

При водяной системе теплоноситель подается с большей температурой, которую пластик не всегда выдерживает. Наличие циркуляционного насоса помогает эффективно распределить горячую воду по всей системе, что приводит к уменьшению потребления топлива.  Читайте также: "Как сделать отопление в частном доме – выбор котла, труб, радиаторов, схемы разводки".
В системах с естественной циркуляцией следует установить трубы разводки с 25-миллиметровым диаметром, а для стояка – с 32-миллиметровым. В схемах с циркуляционным насосом эти параметры составляют соответственно – 20 и 25 миллиметров.

Перед тем, как ввести в эксплуатацию теплоснабжающую конструкцию, необходимо ознакомиться с правилами, как настроить систему отопления.

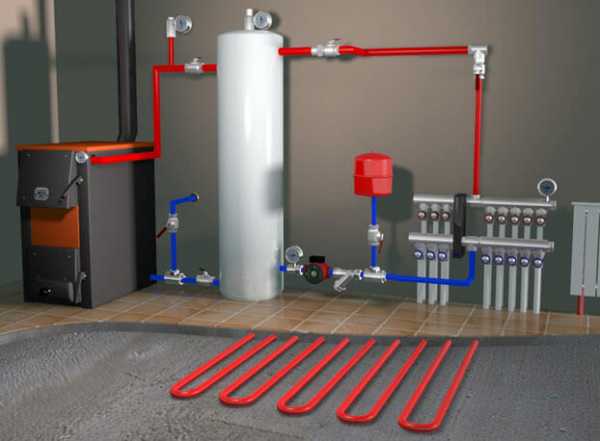

Отопление помещений «теплый пол»


По мнению специалистов, «теплый пол» относится к эффективным схемам обогрева. Такая система малозатратна, экономична и проста в монтаже. Ее использование в комнатах создает комфорт, благотворно влияющий на самочувствие жильцов. Отсутствие необходимости пользоваться коврами на полу не позволяет собираться пыли. «Теплые полы» укладывают почти под любые напольные покрытия.

Важным моментом является подбор схемы и правильность проведения монтажа. Также необходимо соблюдать правила относительно того, как запустить систему отопления «теплый пол». Малейшая ошибка способна привести к тому, что отопление функционирует плохо.  Читайте также: "Как правильно сделать отопление в доме – выбираем оптимальную систему отопления".

Необходимость заправки систем отопления


Теплоноситель для теплоснабжающих конструкций нужно правильно использовать, а для этого необходимо знать, как правильно заправить систему отопления. До того, как заполнить контур теплоносителем, его промывают изнутри с целью удаления частичек металла, смазки и прочего мусора, попавший в него при монтаже.

Заправка систем отопления производится после промывки под напором, пока вода не станет чистой.

Итоги

При обустройстве системы водяного отопления в собственном доме нужно уделять внимание каждой мелочи. Имеет значение, как тип отопительного оборудования, так и вид радиаторов, используемые трубы, элементы запорной арматуры и выбранное топливо для котла. От всех этих нюансов зависят расходы на обустройство теплоснабжающей конструкции.

Например, при использовании солярки для ее хранения необходимо устроить отдельную постройку для жидкого топлива. Обязательно нужно придерживаться правил пожарной безопасности.

При использовании угля или дров нужно их хранить в отдельно расположенном помещении или под навесом.


teplospec.com

Водяное отопление в частном загородном доме своими руками

Суровая русская зима заставляет каждого задуматься об утеплении своего жилища. И если счастливые владельцы квартир с централизованным отоплением могут переложить свои заботы на могучие плечи коммунальных компаний, жильцам так называемых частных домов приходится решать проблемы самостоятельно. Вариантов отопления можно подобрать множество. Однако среди разнообразных систем обогрева жилища чаще всего выбирают водяное отопление, как наиболее практичный и традиционный вариант.

Как устроена водяная система отопления?

Принцип функционирования водяного отопления достаточно прост. Конструкция представляет собой замкнутую систему, состоящую из нагревательного котла, трубопровода и радиаторов.

Котел разогревает теплоноситель, это может быть вода или раствор на основе одного из гликолей, который по трубам поступает в радиаторы, расположенные в отапливаемом помещении. Батареи нагреваются и отдают тепло в воздух, за счет чего нагревается уже само помещение. Остывший теплоноситель по трубам возвращается к котлу, где нагревается вновь и цикл повторяется.

Водяное отопление — замкнутая система, в которой циркулирует теплоноситель: 1 — расширительный бак; 2—автоматический блок управления; 3—вихревой генератор; 4 — циркуляционный насос; 5—бак-термос

Циркуляция теплоносителя, на которой основаны все  системы водяного отопления, может осуществляться двумя способами — естественным и принудительным.

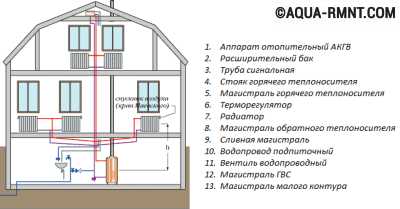

Вариант #1 — естественная или гравитационная

Процесс осуществляется за счет разных плотностей холодной и горячей воды. Нагретая жидкость становится менее плотной и, соответственно, весит меньше, поэтому стремится вверх, продвигаясь по трубам. Остывая, она уплотняется, после чего возвращается в котел.

Система с естественной циркуляцией работает за счет действия естественных сил гравитации

Главным достоинством естественной системы считается автономность, поскольку она не зависит от электричества, и предельная простота конструкции. К недостаткам относят необходимость использования большого количества труб, причем их диаметр должен быть достаточно велик, чтобы обеспечивать естественную циркуляцию. А так же отсутствие возможности использовать современные модели батарей с небольшим сечением и необходимость строгого соблюдения уклона не менее 2°.

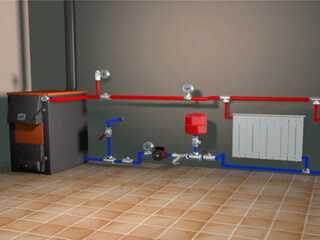

Вариант #2 — принудительная система

Движение теплоносителя по трубам происходит за счет работы циркуляционного насоса. Образующиеся при нагреве излишки жидкости отводятся в специальный расширительный бачок, чаще всего закрытый, что предотвращает испарение воды из системы. В случае если в качестве теплоносителя выбирается раствор гликолей, расширительный бачок в обязательном порядке должен быть закрыт. Кроме этого в системе присутствует манометр, осуществляющий контроль за давлением.

Принудительная система подразумевает дополнительные расходы на расширительный бачок, манометр, насос, терморегуляторы и т.д.

Достоинства конструкции неоспоримы: малый объем теплоносителя, в качестве которого можно использовать не только воду, меньший расход труб, диаметр которых меньше, чем в предыдущем случае. Возможность регулирования температуры нагрева радиаторов, батареи могут быть любого типа с любым диаметром трубы. Основной недостаток – зависимость от подачи электричества, с помощью которого работает насос.

Более подробное сравнение этих двух вариантов можно посмотреть в этом видео:

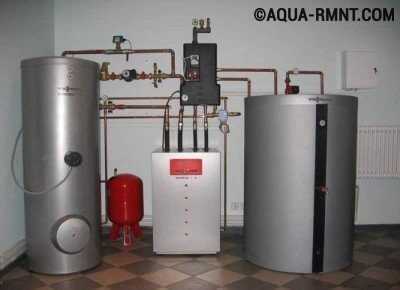

Устройства, необходимые для работы системы

Домашняя водяная система отопления будет бесперебойно функционировать только в случае, если правильно подобраны ее главные составляющие.

Котел для разогрева теплоносителя

Практика показывает, что он может быть любого типа: газовый, электрический, на жидком или твердом топливе. Наиболее экономичны модели, работающие на газе. Однако они требуют подведения газовой магистрали, регулярного контроля и обслуживания специалистами.  Твердое или жидкое топливо предполагает полную независимость отопления от централизованных сетей, но потребует обустройства специального хранилища для запасов топлива.

Котел чаще всего устанавливают либо в подвале дома, либо в специально оборудованном помещении — котельной

Электрический котел должен подключаться к сети и потребляет достаточно большое количество энергии. Этот вариант вообще мало целесообразен, поскольку проще поставить электрические радиаторы и напрямую преобразовывать в тепло электроэнергию.

Мощность оборудования выбирается исходя из площади отапливаемого помещения. В среднем, чтобы обустроить водяное отопление дома, подбирают котел с мощностью 1 кВт на 10 кв. метров при высоте стен не более 3 м. Так же стоит учесть и степень утепления жилища, размеры окон и наличие возможных  дополнительных потребителей тепла.

Трубы, составляющие отопительный контур

Традиционно они изготавливались из металла. Но стальные конструкции, монтирующиеся с помощью сварки, легко подвергаются коррозии. Поэтому им на смену пришли оцинкованные и нержавеющие трубы, у которых этот недостаток отсутствует. Наиболее надежный вариант из металла – медные трубы, которые выдерживают перепады давления, температур и не подвержены коррозии. Их можно просто  «спрятать» в стены дома. Однако высокая стоимость такого оборудования относит его к числу эксклюзивных вариантов.

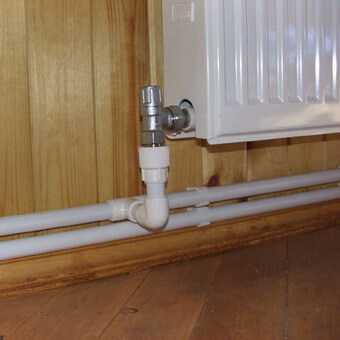

Металлопластиковые трубы обладают хорошими эксплуатационными характеристиками. Они прочны, не подвержены коррозии, просты в монтаже, на их внутренних поверхностях не откладываются осадки. Единственный недостаток: высокий коэффициент теплового расширения, что провоцирует повреждение трубы при температурных перепадах.

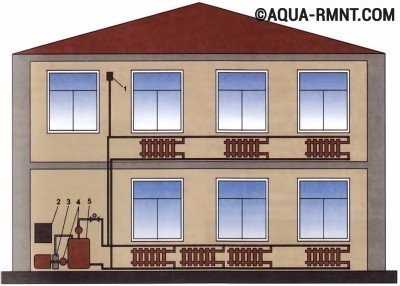

Разбор классических вариантов разводок

Нужно отметить, что водяное отопление загородного дома может быть обустроено разными способами. Различают одноконтурную и двухконтурную систему. Первая предназначена исключительно для обогрева помещений.

Она состоит из одноконтурного котла с атмосферной вытяжкой, простой однотрубной разводки и нужного количества радиаторов. Для того чтобы обеспечить подачу горячей воды может быть установлено одновременно две таких конструкции. При этом одна будет осуществлять отопление, а вторая – нагревать воду. Что достаточно практично, поскольку в теплое время года можно будет пользоваться только нагревом воды.

Конструкция считается самой недорогой и наиболее простой в монтаже, лучше всего подходит для домов, чья площадь меньше или равна 100 кв. м. Вероятно, поэтому ее достаточно часто используют, чтобы обустроить водяное отопление на даче. Может быть усовершенствована путем добавления циркуляционного насоса, двухтрубной разводки и терморегуляторов на радиаторах.

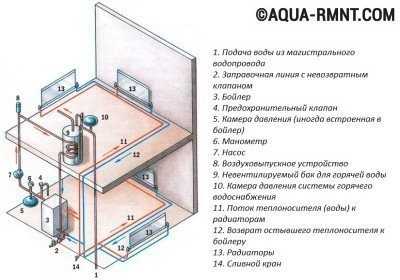

Двухконтурная конструкция используется для отопления и подачи горячей воды. Особенно удобна в домах, где проживает не более 4 человек. Еще один нюанс: вода должна быть водопроводной или специально умягченной, жесткая прямо из скважины не подойдет.

Исходя из принципа движения теплоносителя, система может быть однотрубной, двухтрубной и коллекторной. Рассмотрим каждую из них поподробнее.

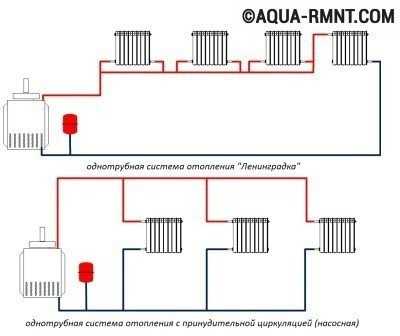

Вариант #1 — однотрубная система

Теплоноситель последовательно переходит от первой батареи к следующей. При этом температура каждого последующего радиатора будет несколько ниже. Самому последнему может уже не хватать тепла для достаточного обогрева помещения.

Однотрубная система практически не регулируется, поскольку перекрытая батарея закроет доступ жидкости ко всем остальным

При необходимости отремонтировать радиатор придется сливать теплоноситель из системы и только после этого можно производить манипуляции с вышедшим из строя прибором.

Вариант #2 — двухтрубная система

Такая схема более качественно прогревает помещение. Она предполагает наличие двух труб, подходящих к каждой батарее. По одной из них к радиатору поступает нагретая жидкость, а при помощи другой отводится после остывания.

Отличительная особенность такой системы: трубы с горячим теплоносителем подключаются к радиаторам параллельно, что дает возможность при необходимости отключать батареи

Более подробно об устройстве и принципе работы двухтрубной системы отопления вы можете из нашей статьи: https://aqua-rmnt.com/otoplenie/razvodka-otopitelnoj-sistemy/dvuxtrubnaya-sistema-otopleniya-chastnogo-doma.html

Как и в предыдущем варианте в последнем радиаторе температура будет несколько ниже, но потери в этом случае незначительны.

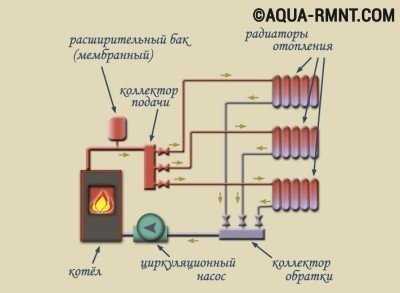

Вариант #3 — коллекторная разводка

Наиболее удобная в использовании система, предполагающая наличие коллектора, от которого отдельно к каждому из радиаторов подходит труба с горячим теплоносителем и еще одна возвращает остывшую жидкость. Дает возможность регулировать температуру в помещении, осуществлять ремонт или замену  любого участка системы без предварительного отключения отопления. Основной недостаток: большой расход труб и необходимость монтажа коллекторного шкафа.

Коллекторная система позволяет регулировать температуру в помещении и производить ремонт радиаторов без отключения отопления

При желании вполне возможно обустроить домашнее водяное отопление своими руками. Проектирование системы потребует точных расчетов и грамотного подбора оборудования, которое впоследствии будет нужно качественно смонтировать. Если есть сомнение в собственных силах, лучше доверить ответственное дело специалистам, которые профессионально и в короткие сроки произведут все необходимые работы. Их результатом станет теплый и уютный дом.

aqua-rmnt.com

Как сделать отопление в частном доме своими руками?

Если дом не отапливается, то это не дом, а обычный сарай, пусть он построен из мрамора и украшен колоннами. Именно инженерные системы, и в том числе отопление, превращают порой невзрачные строения в настоящие загородные резиденции, пригодные для круглогодичного проживания. Поэтому задача, как сделать отопление в частном доме своими руками, будет вновь и вновь возникать перед собственниками подобного жилища.

Общее знакомство с системами отопления

Отапливать дом можно по-всякому, за длительную историю развития общества были созданы разные системы обогрева, например, такие как:

  • печная;
  • воздушная;
  • водяная и прочие.

Однако сейчас наибольшей популярностью пользуется водяное отопление. Причин этого много, всех их касаться не будем, достаточно отметить, что оно удобно в эксплуатации, обеспечивает эффективный обогрев дома и вполне доступно для большинства населения.

О водяном отоплении, его особенностях, достоинствах и недостатках

Принимая решение о монтаже в доме системы водяного отопления, необходимо сделать осознанный выбор конкретного варианта. От этого будут зависеть затраты на ее создание и, в конечном итоге, условия проживания в доме. Стоит обратить внимание на такие особенности:

1. Теплоносителем в подобной системе выступает вода или какая-нибудь другая жидкость, например антифриз. Нагреваясь в специальном отопительном котле, горячий теплоноситель, проходя через расположенные в комнатах радиаторы и отдавая там накопленное тепло, возвращается в котел. Так, циркулируя по всей системе, горячая вода поддерживает необходимую в помещении температуру.

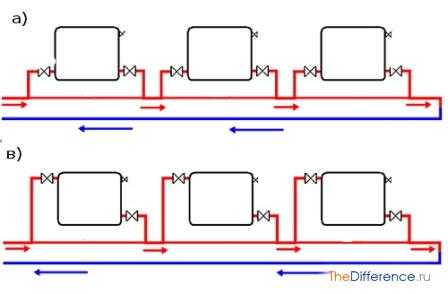

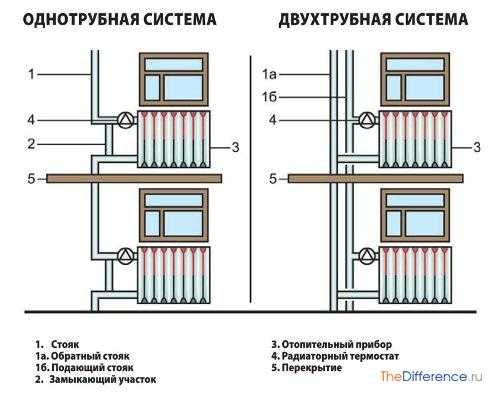

2. Система обогрева может быть как однотрубной, так и двухтрубной. Для сравнения и понимания их особенностей они обе приведены на рисунке ниже:

Как видно из приведенного рисунка, в однотрубной системе горячая вода циркулирует по одной трубе, от котла она поступает в радиаторы и, проходя их последовательно, затем возвращается обратно. При двухтрубном варианте построения обогрева теплоноситель подается по одной трубе, а возвращается по другой.

Достоинствами однотрубной системы являются простота и меньшая стоимость затрат на создание, недостатком считается неравномерный нагрев отдаленных радиаторов. Двухтрубная система считается более универсальной и обладает большей мощностью, способна обеспечить обогрев помещений значительной площади и на любом удалении от отопительного котла. К ее недостаткам можно отнести повышенные затраты на создание, сложность и необходимость использования специального оборудования.

3. Система с естественной (гравитационной) и принудительной циркуляцией. В первой перемещение воды осуществляется за счет физических законов, нагревшаяся вода поднимается вверх и потом оттуда самотеком поступает в радиаторы. В системе с принудительной циркуляцией для прокачки воды по ней используется специальный насос.

Преимуществом естественной циркуляции является возможность работать без каких-либо дополнительных устройств, такой системе не нужно электричество, и она способна функционировать в самых отдаленных местах. Недостатками считаются необходимость применения труб большего диаметра, обязательное соблюдение уклонов при прокладке труб, обеспечение определенной высоты для циркуляции жидкости самотеком и невозможность использования теплоносителя на значительном расстоянии от центрального стояка.

Система с принудительной циркуляцией лишена всех отмеченных недостатков, является универсальной и способна работать в любых условиях, но ей требуется источник внешнего электроснабжения. При отключении электричества ваш дом может остаться без отопления. Во избежание подобного необходимо иметь дополнительный электрогенератор.

4. Открытая или закрытая система. Первая из них имеет непосредственную связь с атмосферой, вторая – нет. Для нее характерно создание повышенного давления для циркуляции теплоносителя.

Основные составные части системы отопления

Независимо от особенностей, достоинств или недостатков того или иного варианта обогрева для его работы в доме необходимы следующие устройства:

1. Отопительный котел. Он служит основой всей системы и обеспечивает ее функционирование. Определяющим для этого является правильное определение мощности и типа котла. Они бывают двухконтурными и одноконтурными. В последнем случае горячая вода используется только для отопления, тогда как двухконтурные котлы позволяют применять ее и для других нужд.

Мощность котла определяется условиями использования, методов ее определения коснемся немного позже. Выбирать подобное изделие необходимо под доступный и дешевый вид топлива, имеющийся в данной местности. Обычно ориентируются на магистральный газ. Это самое недорогое и распространенное топливо, к тому же оно позволяет обеспечить полностью автоматизированные режимы работы оборудования. При его отсутствии может быть использовано дизельное или твердое топливо (торф, уголь, дрова).

Как некий компромисс может рассматриваться система с использованием газгольдера – подземного хранилища, куда закачивается привозной газ.

2. Расширительный бачок. Предназначен для компенсации изменения уровня теплоносителя при колебаниях его температуры. При нагревании вода расширяется и увеличивается в объеме, при охлаждении – уменьшается. Вот эти колебания и компенсируются расширительным бачком. Некоторые модели котлов производятся со встроенным расширительным бачком

3. Радиаторы отопления. Обеспечивают непосредственный обогрев помещений, получая для этого тепло от горячей воды. Существуют различные типы и исполнения, но принципиальной разницы между ними нет.

4. Трубы отопления. Сейчас чаще используются полипропиленовые или металлопластиковые как наиболее доступные и дешевые, хотя в зависимости от возможностей вы можете применять медные, из нержавеющей стали или оцинкованные. Или обычные стальные. Правда, для использования последних потребуется сварка, они тяжелые и неудобные в работе, подвержены коррозии, но зато обладают повышенной механической прочностью.

5. Фитинги. Соединяют между собой трубы, причем позволяют переходить с одного типа труб на другой, а также менять их диаметр в местах соединения.

6. Циркуляционный насос. Служит для прокачивания воды через систему. В некоторых моделях котлов отопления имеется встроенный циркуляционный насос, но как говорится – это на любителя. Использование внешнего насоса предоставляет большую оперативность в работе и возможность пользоваться системой отопления даже при отказе циркуляционного насоса.

7. Регулирующая и запорная арматура. Позволяет изменять объем теплоносителя, проходящего через определенные участки системы, вплоть до полного отключения от нее определенных элементов. Отдельно стоит упомянуть автоматические воздухоотводчики и краны Маевского, необходимые для удаления воздуха.

к содержанию ↑

Выбор системы отопления

После ознакомления с системой водяного отопления, ее особенностями и используемым оборудованием можно приступить к разработке проекта.

Расчет мощности котла отопления

Начинать нужно с определения мощности теплового котла: она зависит, как уже отмечалось, от отапливаемой площади, материала, из которого изготовлен дом, его географического расположения, наличия утепления и т.д. Для ее расчета можно воспользоваться онлайн-калькуляторами или специальными программами – введя необходимые данные, вы получите готовый результат.

Однако есть еще и чисто практический способ определения мощности. Основан он на статистических данных и заключается в том, что на обогреваемую площадь в 10 кв. м затрачивается 1 кВт мощности, причем она должна браться с поправочным коэффициентом, зависящим от географического положения. Так, для средней полосы коэффициент составит от 1,2 до 1,5, для районов Севера – от 1,5 до 2,0, для южных – 0,7-0,9.

Следовательно, если нам, к примеру, надо обогреть 100 кв. м, то для этого нужен котел на 10 кВт. Теперь надо учесть поправочный коэффициент, возьмем среднюю полосу и коэффициент 1,5. Получим значение мощности котла, равное 15 кВт. Для исключения его работы в предельном режиме увеличим ее еще на 20 процентов. Итого мощность нашего котла отопления для такого дома должна составлять не менее 18 кВт.

Нужно иметь в виду, что данные коэффициенты подходят для стандартных квартир с высотой потолка 2.5-2.6 метров. Если вам повезло и ваш дом обладает высокими потолками, то будет правильно увеличить данный коэффициент с учетом высоты потолков. Например, ваш потолок расположен на высоте 3.5 метра. Это в 1.35 раз больше, чем высота стандартного потолка (3.5/2.6 » 1,35). Тогда будем брать коэффициент не 1.5, а 2.025 (1.5*1.35 = 2.025).

Выбор схемы отопления

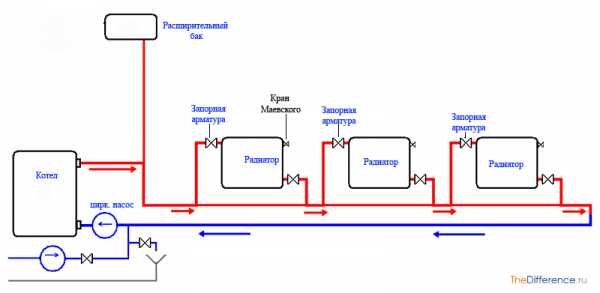

Существует значительное количество разнообразных систем, но большинство из них требуют достаточно высоких затрат на оборудование и непосредственно монтаж. Поэтому остановимся на классическом варианте – однотрубной системе отопления, получившей название «ленинградка». Ее схема показана ниже. Подробно с ней можно ознакомиться на видео:

Здесь стоит отметить, что возможно несколько вариантов подключения радиаторов: нижнее – а), и диагональное – в), как показано на рисунке.

После выбора системы отопления составляется план размещения ее элементов, на котором указываются места расположения всех составных частей и рассчитываются необходимая длина труб, места их крепления и стыковки, уклоны при прокладке. При этом также должно быть определено, где располагается котел. Для газового котла существуют установленные требования, и нужно обеспечить их выполнение.

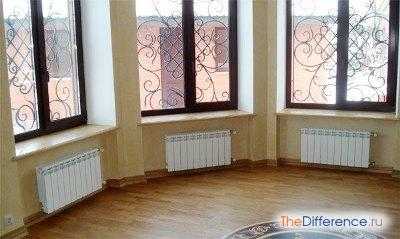

Радиаторы должны размещаться под окнами, создавая тепловую завесу для холодного воздуха. Все они располагаются на одном уровне, расстояние от пола – 7 см, от стены – 2 см.

к содержанию ↑

Монтаж системы отопления

Первым делом устанавливают отопительный котел на заранее подготовленное для него место. Это может быть ровная площадка, выложенная кирпичом или забетонированная. Котел должен быть соединен с дымоходом.

Следующий этап – установка радиаторов. Они навешиваются на предварительно закрепленные в стене кронштейны. Места крепления определяются заранее и указываются на плане.

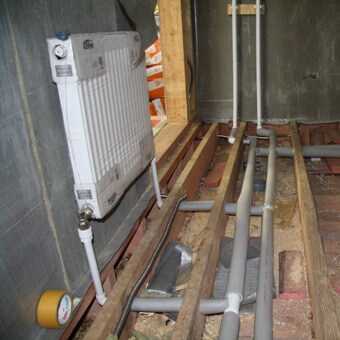

Затем монтируются трубы. Первоначально подсоединяют самые дальние участки на прямой трубе, а затем от этого места начинают вести монтаж в сторону котла. Расширительный бачок ставится на максимальной высоте, отопительный насос – на обратке перед котлом. На трубах устанавливаются необходимые регулирующие элементы и запорная арматура, подсоединяются грязевой фильтр и сливной кран.

После того как система смонтирована, ее надо заполнить теплоносителем (как правило, водой). Делать это лучше всего через сливной кран, предварительно открыв все воздухоотводчики на радиаторах. Когда из них пойдет вода, их закрывают. Заполнение проводится до тех пор, пока вода не появится в расширительном бачке. После этого проверяется, где есть утечки, подтягиваются соединения. Затем запускаются котел и насос.

Если нигде ничего не капает и нагревается обратка, можете себя поздравить: вы на практике освоили, как правильно сделать водяное отопление в частном доме.

Достаточно простую и эффективную систему водяного отопления в собственном жилище вполне можно подключить самому. При этом достигается весьма существенная экономия средств на ее создание, поскольку любыми сторонними организациями или специалистами за подобную работу берутся весьма солидные средства.

thedifference.ru

Самодельные котлы отопления на дровах и водяное отопление своими руками

31 октября, 2013. Прочитано 14239 раз(а)

Автономное отопление стало очень популярным в наше время, как в частном секторе, так и в многоэтажных домах. Не всегда есть возможность купить дорогостоящий газовый котел, а также провести ряд монтажных работ по его установке. Но есть отличная альтернатива — самодельные котлы отопления на дровах, которые особенно эффективны в частном секторе. Благодаря такому котлу, вы сможете отапливать свой дом в холодное время года, затопить баньку, а также всегда будете с горячей водой. Многие современные котлы отопления работают от газа, но что делать если его нет, или затраты на его монтаж несоизмеримо высокие. В этом случае лучшим вариантом станет — котел водяного отопления на дровах.

Мы сразу отложим в сторону масляные радиаторы, электрические батареи, которые часто применяются в наше время. Но следует учесть существенные финансовые и затраты энергии. Ведь чтобы хорошо отопить весь дом или квартиру придется покупать несколько таких батарей, а это существенная нагрузка на электрическую проводку, которая может со временем оплавиться из-за постоянных высоких нагрузок, что неминуемо приведет к пожару. Да и водой горячей эти радиаторы то же вас не обеспечат. Именно поэтому котел водяного отопления остается самым доступным и надежным выбором.

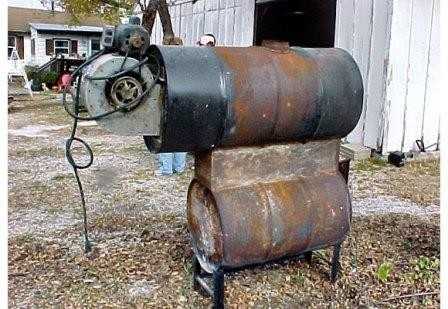

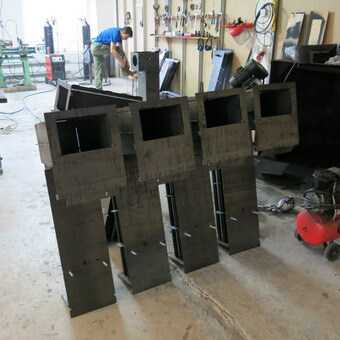

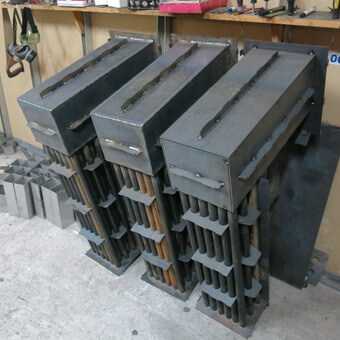

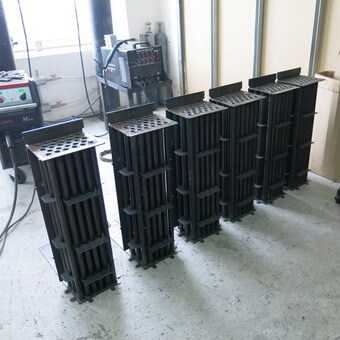

Процесс создания самодельного котла отопления на дровах

Перед прочтением данной статьи советуем ознакомиться с процессом создания — котлов длительного горения на дровах, в которых также присутствует водяной контур.

Стоит участь, такие устройства могут быть не хуже промышленных образцов, и даже по своим характеристикам превосходить технический заводской образец. Некоторые умельцы в домашних условия изготавливают своими руками сложнейший по своей конструкции пиролизный котел. Для этого, безусловно, понадобится достаточно навыков, знаний и точности расчета.

Котлы отопления на дровах сделать самостоятельно своими руками можно как правило, из того что находится у вас под рукой или тот материал который можно легко достать. Но стоит учесть все нюансы при расчетах, толщину металла, рабочую температуру, иначе такой котел может прослужить недолгое время. Металл может перегорать из-за высокой температуры и малой толщины.

Но и в этом случае риск будет оправдан, так как затраты при этом сводятся к нулю. Вы же используете тот материал, которые есть у вас под рукой.

Лучше всего при создании котла водяного отопления на дровах использовать списанные котлы, которые применялись в паровозах или котельных. В этом случае вы получаете готовый рабочий агрегат под заданные условия. Также можно сделать котел отопления из готовой дровяной печки. Прогуляйтесь по ближайшим свалкам, пунктам приема металла, зачастую в этих местах можно найти старые котлы и печки, да и стоимость при этом всей отопительной системы будет несоизмеримо мала, чем, если бы вам пришлось покупать заводской котел.

Самодельный котел водяного отопления на дровах его достоинства:

  1. Безопасность устройства;
  2. Экологичность;
  3. Простая эксплуатация;
  4. Высокий КПД;
  5. Автономность установки;
  6. Невысокая цена и доступность топлива.

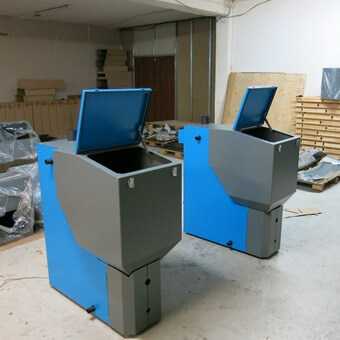

Разновидности самодельных котлов отопления на дровах

Основное отличие самодельных котлов отопления на дровах — процесс сгорания дрова. Классический отопительный котел состоит всего из одной камеры, куда и помещают дрова.

Также вы можете ознакомиться с изготовлением и установкой самодельной буржукой с водяным контуром.

Пиролизные котлы, характеризуются высокой теплоотдачей из-за наличия двух камер. В нижней камере располагаются дрова, а в верхней сжигается горючий газ, поступающий из нижней камеры в процессе сгорания дров. Благодаря этому удается добиться высокого КПД. Проце

o-builder.ru

Сделай сам дешевое и быстрое отопление для дома

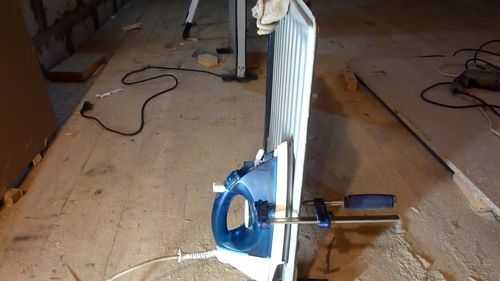

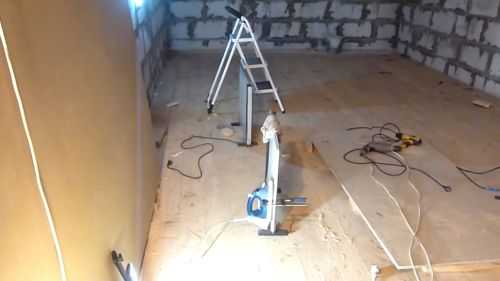

На канале nespokoyniy рассказали о необычном самодельном и очень быстром способе подогрева помещения. Его обустройство обойдется мастеру дешево настолько, сколько стоит старый утюг. Мастерская потихоньку начинает приобретать формы и вид. На начальном этапе все было намного проще, но сейчас пошли внутренние отделочные работы, а поскольку снаружи – 0 и ниже, то теперь и внутри работать стало не комфортно. Ведь приходится своими руками работать с досками, а на улице мокрый снег и руки стынут, так что очень хотелось бы погреть руки и самим слегка погреться, побыть в более теплом помещении!

Отопление здесь, конечно, будет не столь дешевым, нормальным – регистры, большие трубы, но это потом. А сейчас, для комфортной работы, можно сделать простую, быструю и интересную вещь. Для этого вам понадобится взять: во-первых – обычные утюги, можно и с небольшими дефектами, главное, чтобы они были в рабочем состоянии и нагревались. Они бывают довольно мощными 2 000 KW (киловатта), 2200 KW. И во-вторых – старые масляные радиаторы (бывают 500 и 750 W), которые могут быть и не в рабочем состоянии, перегоревшие, главное, чтобы были наполнены маслом. Снизу, внутри таких радиаторов проходит ТЭН), которые сейчас уже практически невозможно найти – это просто спираль, намотанная и замотана слюдой. Но это и не важно!

Теперь необходимо просверлить или выломать отверстие в утюге (сбоку, на уровне реле), но не насквозь, а так, чтобы можно было обычной струбкцинкой всей плоскостью поверхности притянуть и закрепить на радиаторе. Теперь включайте утюг, он начинает работать сам и нагревать радиатор (масло в нем), работает циклично (нагрелся до определенной температуры – отключился), т.к. регулятор исправен. Но отключается намного реже, ведь идет большой теплосъем на радиатор, и теперь вы можете использовать его как обычную батарею – сушить на нем рукавицы.

Как временный вариант – это очень удобно и просто! Крепление у него надежное, ведь металл крепится к металлу, пластмассу на ручке совсем не задевает. И в отличии от нагревателей с открытым огнем, как вентиляторы и спирали безопасны, поскольку регулятор на утюге не позволит нагреваться до бесконечности и будет периодически отключать! На видео показан быстрый способ для отопления в небольшом помещении.

Здесь о дизельном обогреве дома.

izobreteniya.net

как смонтировать самодельный котел для отопления

Сделать водяную систему отопления своими руками без сантехнических навыков непросто. Однако если речь идет о том, как смонтировать отопление небольшого частного дома, то здесь можно воспользоваться доступным подручными материалами и минимальными познаниями в области сантехнических и сварочных работ. Ниже предложен вариант, как сделать отопление частного дома при помощи самодельного котла, секций старого радиатора и ТЭНа.

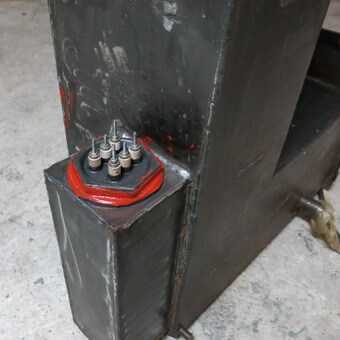

Самодельный котел, секции радиатора и ТЭН для отопления своими руками

Предлагается довольно простая самодельная система водяного отопления, рассчитанная на обогрев небольшого летнего щитового домика в осенний и весенний период, когда на улице прохладно. Собрать эту конструкцию можно из доступного подручного материала. Покупать придется только ТЭН. Для более длительной службы всей системы и особенно самого ТЭНа желательно выбирать импортный вариант (например, итальянский) мощностью 1,2 кВт с термостатом.

Данная система отопления включает ТЭН для радиаторов отопления, самодельный котел и, собственно, сами секции радиаторов, соединенные муфтой и резиновыми патрубками. Последние детали можно взять от старого автомобиля, например, изъять из системы отопления автомобиля ЗИЛ-133.

При отоплении ТЭНами своими руками радиаторы можно сделать из оцинкованных труб диаметром 60 мм. Длину их следует определять в зависимости от места установки на стене дома. Например, для комнаты площадью 18 м2 требуется две трубы длиной 1,18 м, а для комнаты площадью 12 м2 — одна труба длиной 1,10 5 м. К радиаторам затем нужно приварить две распорки. Их можно сделать из стальных оцинкованных труб диаметром 27 мм и длиной 18 см.

Сваривать детали водяной системы отопления частного дома следует очень осторожно, делая шов длиной 3-5 мм, чтобы цинк изнутри трубы не смог выгореть. Торцевую часть радиатора — патрубок — можно сделать, используя трубу из черной стали длиной 100 мм. Патрубки должны быть длиной 50 мм. Их следует сделать из того же материала, а уголок можно взять стандартный заводской диаметром 56 мм.

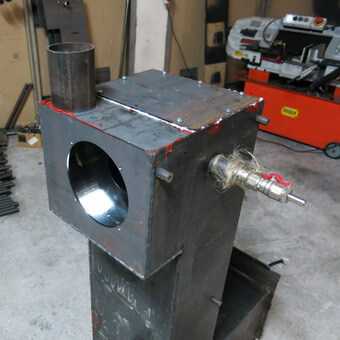

Как сделать самодельный водяной котел для отопления

Самодельный котел для водяного отопления можно сделать из трубы, только из черной с толщиной стенки в 5 мм или из оцинкованной трубы с подходящим диаметром — 158 мм.



Перед тем как сделать котел отопления нужно трубу длиной 320 мм. заторцевать под углом 90° на токарном станке, хотя это можно сделать и с помощью болгарки по шаблону. Получившийся отрезок трубы затем нужно заварить с двух сторон металлическими листами толщиной 6-10 мм. Оцинкованные трубы желательно соединить с применением резьбовых соединений, сварка не подходит в этом случае, поскольку цинк при сварке выгорает.



Далее в одной боковой стенке (диаметр стенки 160 мм) нужно по центру прорезать отверстие диаметром 20 мм, по длине резьбы ТЭНа. К другой стенке следует по центру приварить патрубок диаметром 60 мм и длиной 50 мм.



Затем к самодельному водяному котлу для отопления нужно прикрепить сваркой трубу длиной 390 см, прорезав под нее в котле отверстие диаметром 100 мм (на расстоянии 50 мм от стенки). Затем в трубе нужно прорезать отверстие диаметром 20 мм, отступив от верхнего края на 330 мм (по центру).



К этому отверстию в дальнейшем будет подводиться патрубок диаметром 60 мм. Длина патрубка может быть от 110 мм до 200 мм — в зависимости от длины радиатора (средняя дина радиатора — 110 мм).



Муфту самодельного котла для отопления дома необходимо выточить на токарном станке из коррозионно-стойкой стали 45. Можно использовать сталь другой толщины или стальную гайку с резьбой 2 дюйма. Если нет возможности сделать это самостоятельно, можно заказать работу токарю.

Монтаж системы водяного отопления

После того как все детали для системы отопления будут выполнены, их нужно соединить между собой с помощью четырех резиновых патрубков длиной 90 мм. При монтаже отопления частного дома своими руками зажимать патрубки можно с помощью винтовых хомутов диаметром 70 мм. Для лучшей герметичности рекомендуется, прежде чем надевать их на трубы, промазать патрубки изнутри масляной краской. Закреплять секции радиаторов в комнатах можно на стандартные крючки, которые применяются для фиксации чугунных батарей.



После этих работ нужно в муфту ввернуть ТЭН. Делать это также желательно на краску, а для усиления герметичности соединения следует проложить листовой паронит толщиной 3 мм. Заворачивать ТЭН рекомендуется с помощью двух газовых ключей № 2.

Далее через трубу нужно залить теплоноситель на такой уровень, чтобы при нагревании он был выше патрубка на 200 мм, но не более, иначе при нагреве теплоноситель может пойти через край трубы, ведь он увеличится в объеме. Собранную систему необходимо заземлить для соблюдения мер безопасности. Для этого следует с помощью напильника и наждачной бумаги зачистить полоску шириной 10-15 мм на стыке патрубка с трубой. Затем следует установить жестяной хомут под болт Мб с двумя гайками под провод 1,5 мм2. По всему дому необходимо проложить общий контур заземления из провода 2,5 мм2. Этот провод нужно вывести через стену на улицу и прикрепить к железной трубе (длиной 2 м и диаметром 0,5 дюйма), врытой в землю на глубину не менее 1,4 м.

Помимо этого, можно в качестве защиты установить на фазовом и нулевом проводе (на случай, если один из них откажет) автоматические предохранители, рассчитанные на 16 А. При включении этих предохранителей будет запускаться ТЭН.

Постепенно нагреваясь, теплоноситель будет расширяться и подниматься внутри трубы. За уровнем подъема можно следить сверху. Когда температура достигнет 800 °С (а это произойдет приблизительно через 45 минут), должен сработать термостат, отключая подачу электроэнергии.

В отопительную систему, описанную в данном разделе, можно заливать в качестве теплоносителя воду. Однако на практике этот вариант не очень удобен: на зиму воду обязательно нужно сливать, а это дополнительные хлопоты, к тому же от воды ржавеют трубы. Желательно вместо воды использовать автомобильный тосол-40. Хотя и этот вариант имеет свои недостатки: при нагреве он испаряется, поэтому приходится регулярно доливать новые порции, при этом важно следить, чтобы уровень нагретого теплоносителя не достигал отметки 200 мм.

В связи с этим не удастся герметично закрывать систему каждый раз, поэтому при работе радиаторов в доме всегда будет витать характерный для тосола сладковатый запах.

Самый лучший вариант теплоносителя для данной системы — дизельное масло. Это вещество не испаряется, не замерзает, поэтому можно залить его один раз в систему, а верхнюю часть трубы герметично заварить, как это делается в бытовых масляных обогревателях.

Ко всему прочему, радиаторы, работающие на дизельном масле, быстрее нагреваются и дольше держат тепло, чем при использовании тосола и тем более — воды. Срок службы масла в герметичной системе практически не ограничен.

www.udec.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
