Дешевые верстачные тиски своими руками

Перевел Creator для mozgochiny.ru

Всем привет! Каждый плотник должен иметь под рукой средства для прочного закрепления своей заготовки или детали. Деревянные верстачные тиски отлично подойдут для этой цели. Посмотрите на мой вариант данных тисков, которые я изготовил своими руками из фанеры и металла.


Для данного проекта я использовал все имеющиеся у меня инструменты (начиная от гвоздезабивного станка и заканчивая сварочным аппаратом). Поэтому я не привожу полный список используемых инструментов. Используйте те инструменты, которые есть у вас. Будьте изобретательны!

Шаг 1: Используемые материалы

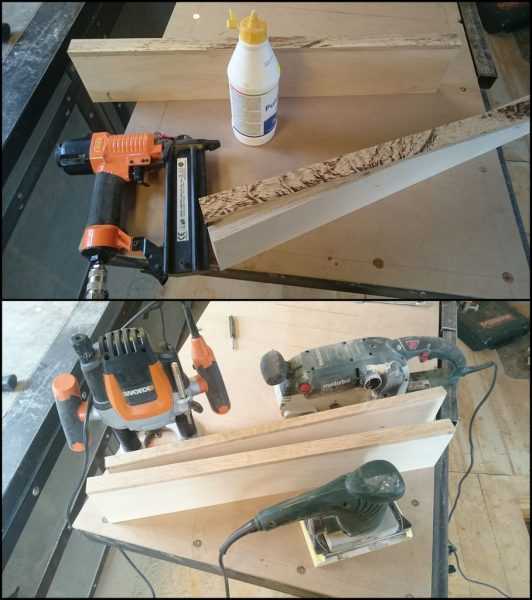

Сначала я обрезал фанеру по требуемому размеру. Одна заготовка была толщиной 2 см, а вторая 3 см.
После этого я отрезал две полоски из дуба толщиной 1 см. Их следует приклеить и прибить к верхней кромке губок, обеспечив им устойчивость и лучший внешний вид. Затем обрежьте заподлицо и зашкурьте.

2 см заготовку из фанеры я прикрепил к столу с помощью пары мебельных болтов.

Шаг 2: Механизм устройства

Перейдем к самому механизму.

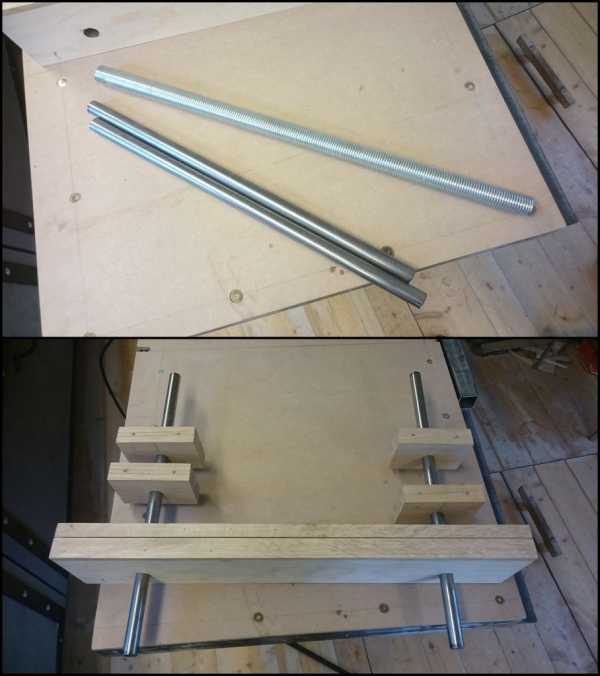

В местном магазине по металлу я приобрел металлический стержень диаметром 2 см и стержень с резьбой M 27, а также пару шайб и гаек. Кроме того я приобрел плоскую заготовку толщиной 4 мм и шириной 6 см. Это все металлические компоненты, которые нам понадобятся.

Возьмите деревянные дубовые бруски и используйте их в качестве направляющих. Для стержня с резьбой я приварил две гайки к плоской заготовке и прикрепил ее под столом винтами (смотрите фото).

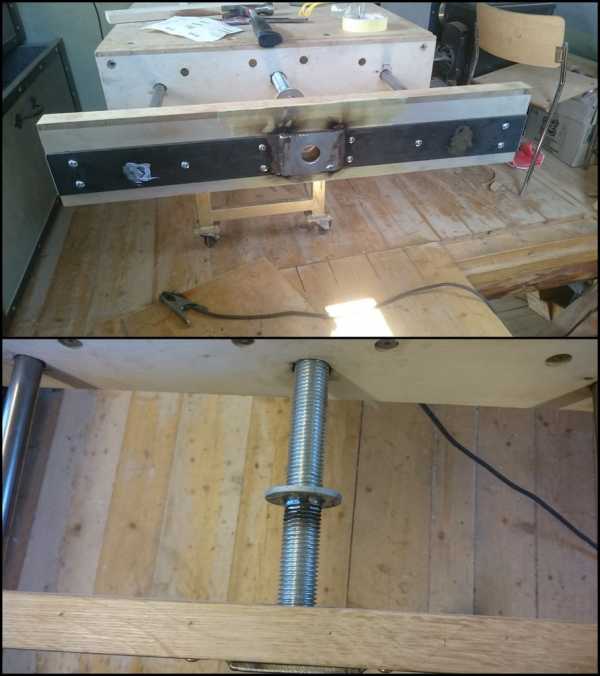

На внешней губке я решил добавить плоскую заготовку, которую я упоминал ранее. Это обеспечит дополнительную стабильность для всей конструкции.

Очень важно, чтобы все элементы расположились на одной линии, иначе тиски не будут работать.

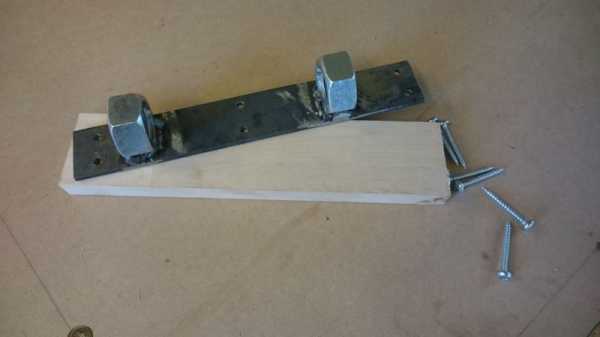

Я также приварил шайбу к стержню с резьбой. Это необходимо для того, чтобы внешняя губка также перемещалась при повороте стержня. Без этого губка будет оставаться на месте, и перемещаться только вручную.

Шаг 3: Обработка на токарном станке

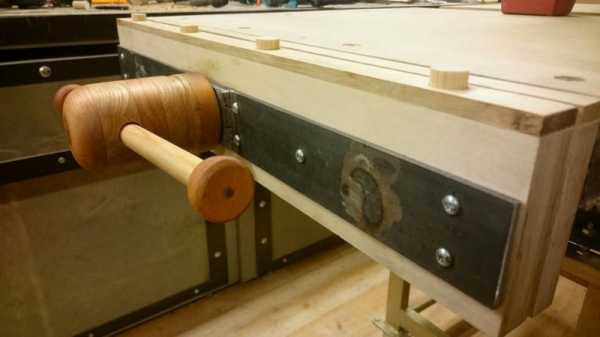

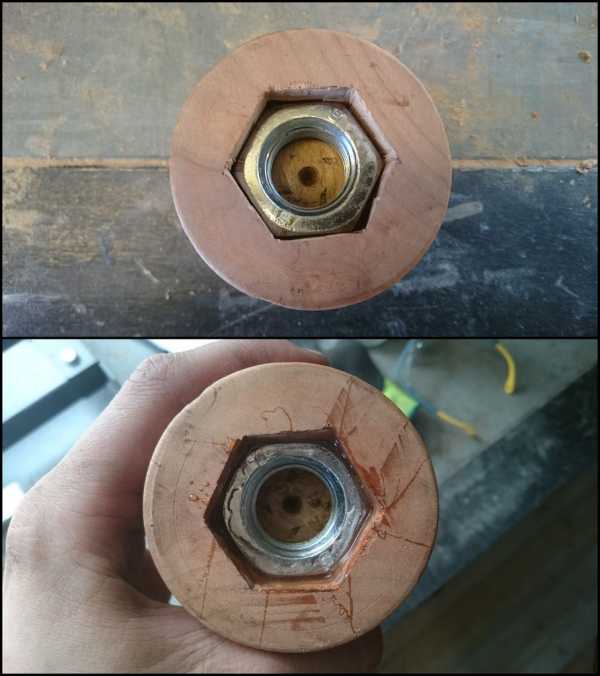

Для вращающей головки я склеил несколько заготовок из вишни и дуба. Затем на токарном станке придал требуемую форму. Полученный результат оказался достаточно приемлемый. Далее с помощью долота я сделал углубление под гайку. На сверлильном станке я просверлил насквозь отверстие диаметром 2 см для рукоятки. Отверстие получилось немного под углом…

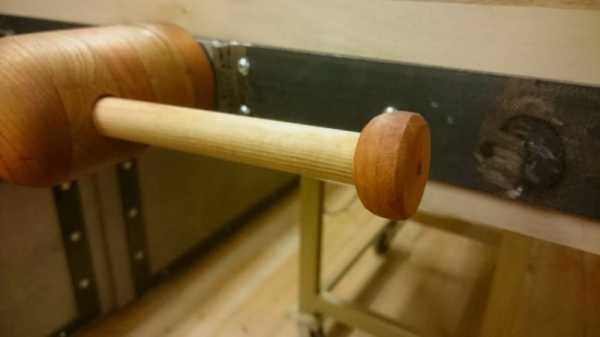

Рукоятка представляет собой штифт из ели с заглушками на концах из вишни, которые предотвращают рукоятку от выпадения. Обработайте рукоятку олифой.

Также на внешней губке я просверлил отверстия глубиной 3 см для упоров на столярном верстаке. Вот почему я использовал для внешней губки фанеру толщиной 3 см. Но одиночный ряд упоров на столярном верстаке не принесет пользы, поэтому нам все еще нужно добавить другие отверстия на данном столе. Я сделаю это, когда подойду к заключительному этапу. Я просто должен учитывать механическую часть снизу.

Шаг 4: Окончание

В конце следует покрасить плоскую заготовку и нанести олифу на губки.

Надеюсь, я вдохновил вас на внесение полезных улучшений в существующее оборудование!

Желаю удачи!

(A-z Source)


ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ!

About Creator

mozgochiny.ru

Деревянные тиски для верстака своими руками

П-образная струбцина недолговечна. Чаще всего она функционирует до тех пор, пока поворотная головка не начинает болтаться и выпадать из подвижной губки инструмента. Струбциной все еще можно пользоваться, но может раздражать тот факт, что вам приходится удерживать шарнирное соединение при установке зажима. Но такая струбцина вполне может пригодиться.

Я искал деревянные тиски для моего небольшого верстака, и их цена меня изрядно удивила. Даже комплекты, которые нужно собирать самому, тратя время и древесину, могут вам обойтись в сотни долларов. Из деталей старой струбцины я был в состоянии сконструировать тиски для работы с деревом, а используя старую древесину, я мог это сделать, не потратив ни копейки.

Что еще более важно, тиски можно сконструировать, используя лишь ручные инструменты, затрачивая минимум ресурсов, что означает, что эти тиски может собрать кто угодно, независимо от размера мастерской.

Уберите рекламу, нажав…

Содержание статьи

Шаг 1: Инструменты и расходные материалы

Инструменты:

  • лучковая пила или угловая шлифовальная машина
  • дисковая пила или ножовка
  • дрель с долотчатым буром
  • зубило и молоток

Расходные материалы:

  • Сломанная П-образная струбцина
  • 8 см шурупы-саморезы
  • столярный клей
  • 15 см болт с шайбами и дополнительной гайкой
  • 2,5 см дюбель

Шаг 2: Сооружение тисков из старой струбцины

Прежде всего, необходимо отвинтить подвижную губку от струбцины. Без шарнирного соединения она легко отойдет. Но если вы используете струбцину в рабочем состоянии, возможно, потребуется ее отрезать.

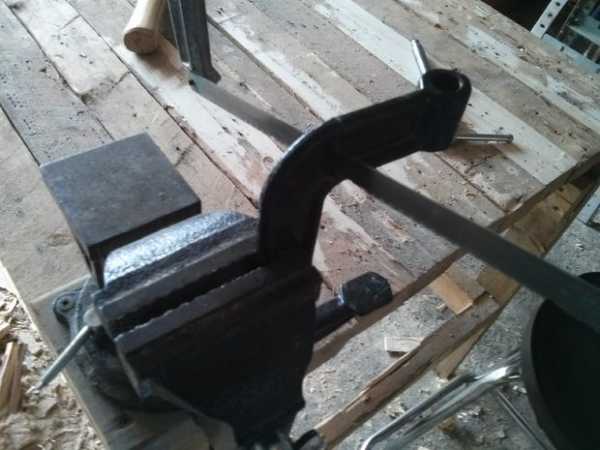

Затем возьмите пилу по металлу или угловую шлифовальную машину с быстро вращающимся диском и отрежьте муфту от струбцины как раз перед поворотом, оставив достаточно корпуса. Большинство струбцин отлиты и легко режутся с помощью ножовки. Они часто отливаются в форме буквы ‘T’ или ‘I’, так что вам придется отрезать некоторую часть материала, оставив место, в котором вы должны просверлить два отверстия для крепежных шурупов. Срезая лишний материал, оставьте небольшой металлический клин рядом с муфтой. Это поможет втиснуть ее в просверленное отверстие и предотвратит свободное вращение.

Шаг 3: Распил досок и сверление отверстий

Вам понадобится брусок размером 5×15 см, который будет в точности соответствовать высоте вашего стола. Он станет монтажной основой. Наша конструкция будет крепиться к ножке стола. Вам также понадобится второй брусок размером 5×15 см, длина которого составляет около 60 см. Его мы используем в качестве доски непосредственно для зажима. Установите его на 10 см выше поверхности вашего стола. Вам также понадобятся два бруска 5x15x9 см в качестве лицевой части новоиспеченной струбцины.

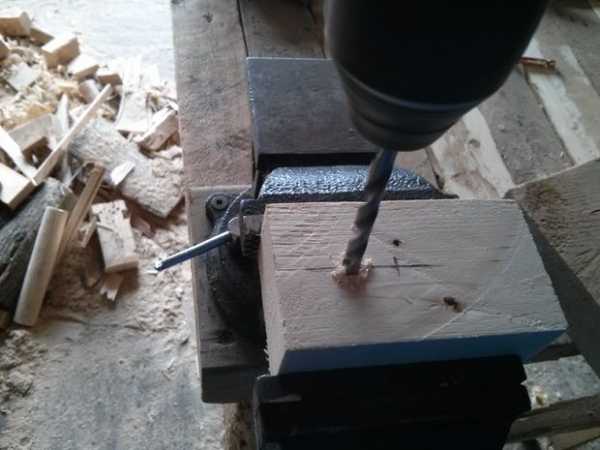

Теперь необходимо решить, где вы хотите расположить винт. Я установил свой на расстоянии 30 см от верхней части доски для зажима. Общая идея заключается в том, что чем выше располагается винт, тем сильнее давит зажим, в то время как, чем он ниже, тем шире диапазон. Я бы порекомендовал приложить бруски друг к другу так, чтобы доска для зажима отходила на 10 см, и просверлить небольшое отверстие размером 0,5 см там, где будет располагаться винт. Это обозначит его будущее место дислокации и позволит убедиться, что отверстия совпадают.

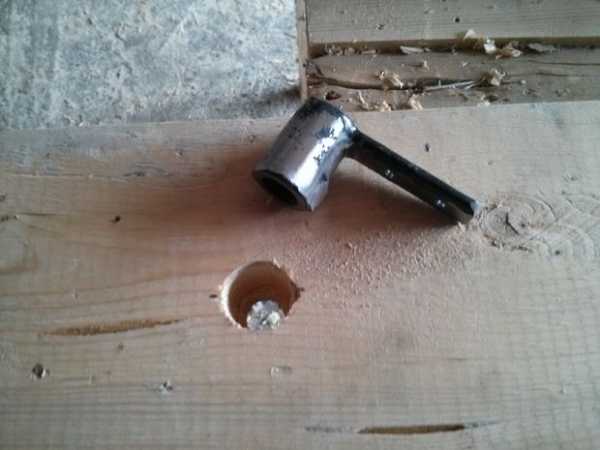

Как только вы убедились, что отверстия совпадают, возьмите ваше основание для крепления и просверлите отверстие для муфты на стороне, которая будет крепиться к столу. Теперь можете сверлить дальше, учитывая диаметр вашего винта. Затем возьмите муфту и вбейте ее в отверстие. Благодаря клину, который вы оставили, она должна очень хорошо подойти. А благодаря язычку муфта будет хорошо закреплена.

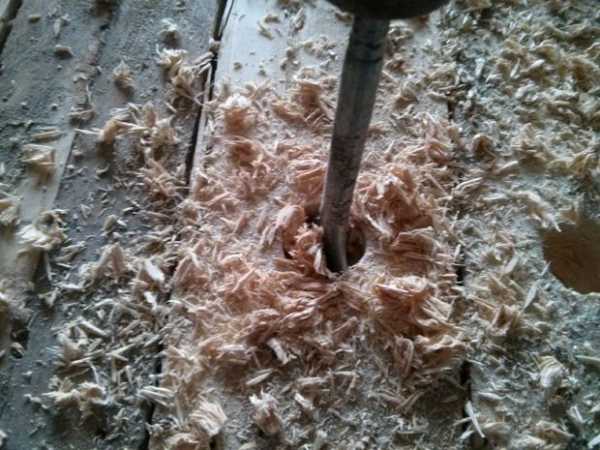

Вам понадобится своеобразный канал для винта, чтобы он прошел через доску для зажима. Вы можете просверлить несколько отверстий, расположенных друг за другом (начиная с первого отверстия размером 0,5 см и поднимаясь вверх), а затем вырезав лишний материал с помощью молотка и зубила. Канал должен быть 4 см в длину, а в ширину соответствовать вашему винту.

Теперь можете приклеить лицевую часть к зажиму и закрепить их на 1,27 см выше поверхности стола и верхней части монтажной платы.

Шаг 4: Создание шарнирного крепления

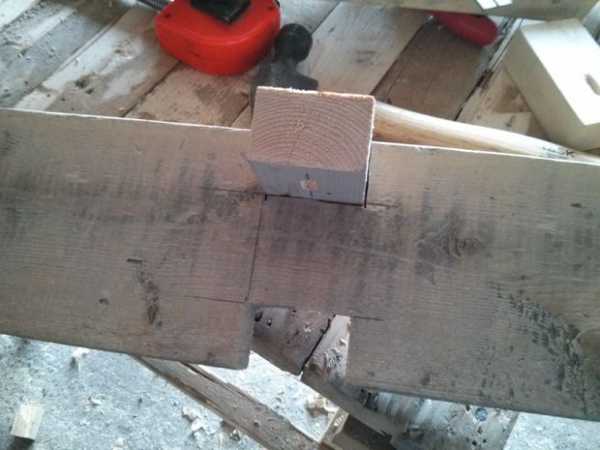

Вырежьте два блока из основания вашей доски для зажима, каждый из которых будет размером 4 см в ширину и 9 см в длину. Сквозь оставшуюся часть просверлите горизонтальное отверстие на расстоянии 2,5 см от конца размером с ваш 15 см болт. Это точка крепления шарнира.

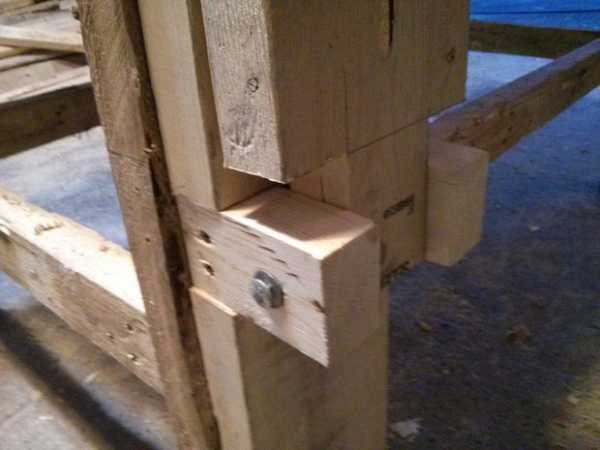

Далее необходимо создать и добавить опорные блоки. Вырежьте их размером 10 см, а затем просверлите отверстие размером 15 см, как и ваш болт, на расстоянии 5 см от верхушки. Используйте круглый напильник, чтобы удлинить отверстия до 2,5 см. Дополнительный свободный зазор в шарнирном отверстии поможет облегчить давление зажима, предотвращая, таким образом, образование трещин на блоках.

Теперь, вырезав два канала, вставьте блоки в монтажную базу. Используйте столярный клей, чтобы закрепить их.

Наконец, установите болт, но не завинчивайте плотно. Весь механизм должен свободно перемещаться в пазах блоков. Хорошо подойдет контргайка. Чтобы гайка не откручивалась, воспользуйтесь второй гайкой и закрутите их вместе.

Шаг 5: Сборка струбцины

Вам придется соорудить прокладку для вашего винта. Я использовал кольцевую пилу и с помощью нее вырезал диск размером 5 см из бруска 5×10 см, затем пробурил отверстие в центре так, чтобы оно соответствовало диаметру моего винта. Вы можете сделать столько прокладок, сколько захотите, в зависимости от пространства, которое вам понадобится для рукоятки вашего винта. Идеальным вариантом будет вырезать два таких диска. Затем пространство между двумя прокладками можно смазать небольшим количеством масла, что позволит вам затягивать струбцину более плавно.

По картинкам вы заметите, что я начал с одной прокладки, затем добавил вторую и обнаружил, что так значительно лучше.

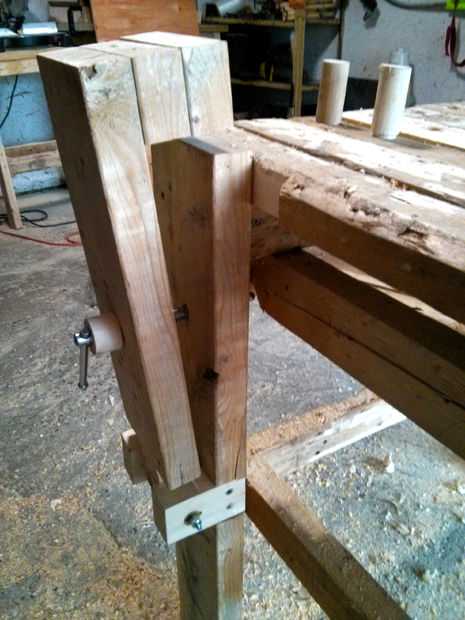

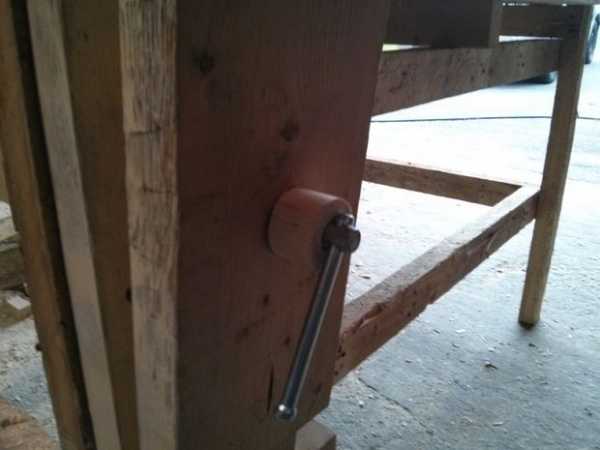

Соорудив систему зажима, необходимо будет прикрепить ее к ножке верстака. Я использовал простые 7 см шурупы-саморезы, расположив их на расстоянии 15 см друг от друга. Прикрепил конструкцию через основание крепления непосредственно к ножке стола. Теперь можно установить прокладки на винт и закрепить его.

Когда струбцина будет готова, вам понадобится установить подпорки.

Шаг 6: Нарезка и сверление колышков

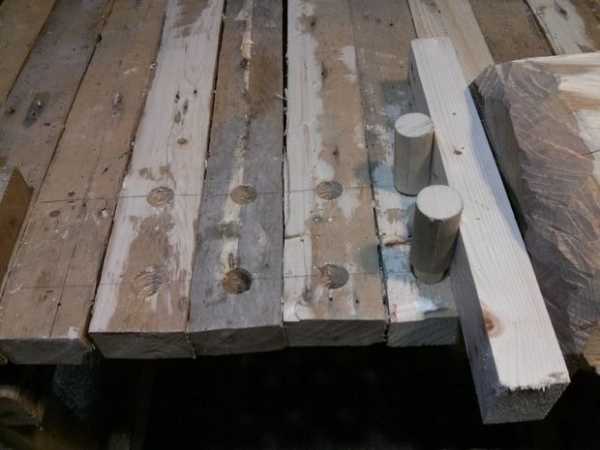

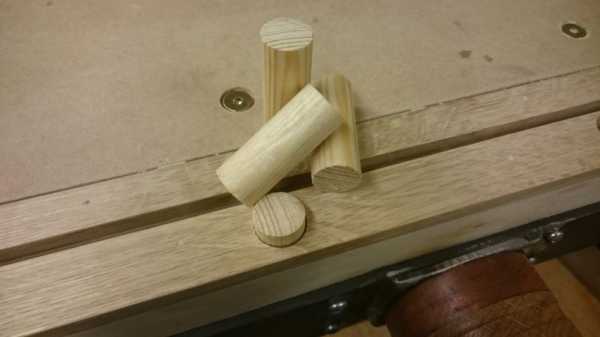

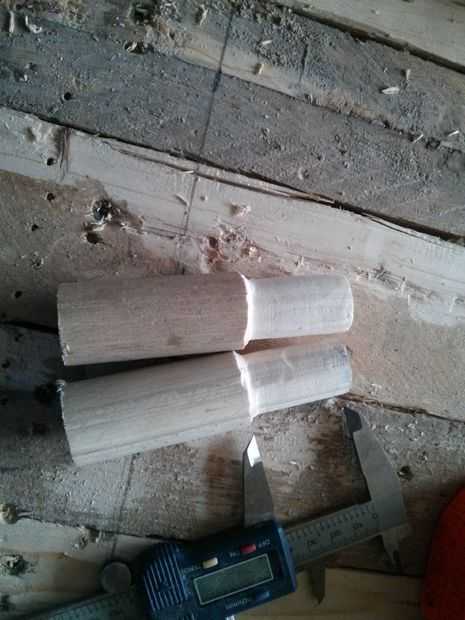

Колышки делаются из 2,5 см дюбелей твердых пород дерева, с нижней частью 4 см, сточенной до 1,5 см и отшлифованной. Затем я просверлил серию 1,5 см отверстий непосредственно в столе через каждые 6 см на расстоянии 10 см друг от друга. Получилось, что на каждой доске оказалось по паре, однако вы можете изменить интервал. Можно просверлить по одному отверстию между рядами колышков. В данном случае я не воспользовался этой идеей, но она, несомненно, хороша. Такие отверстия будут удобны для проектов, которые могут иметь уникальную форму.

Так как мой стол сконструирован не точно, концы досок не выстраивались в ряд, так что я снял мерки с лицевой части струбцины, используя комбинированный измерительный угольник и проводя линии вдоль стола. Я убедился, что отверстия были расположены параллельно друг другу.

Шаг 7: Готово!

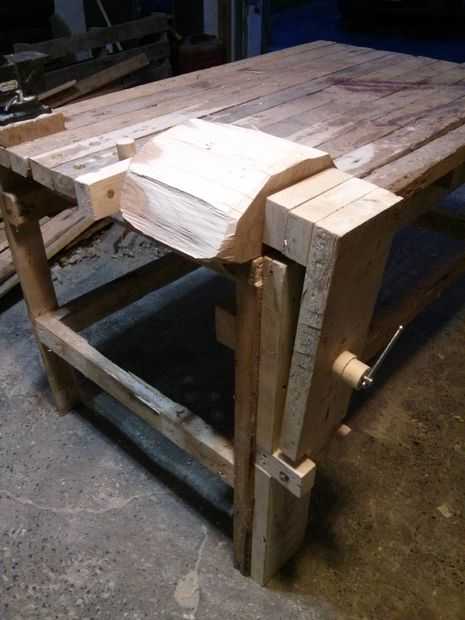

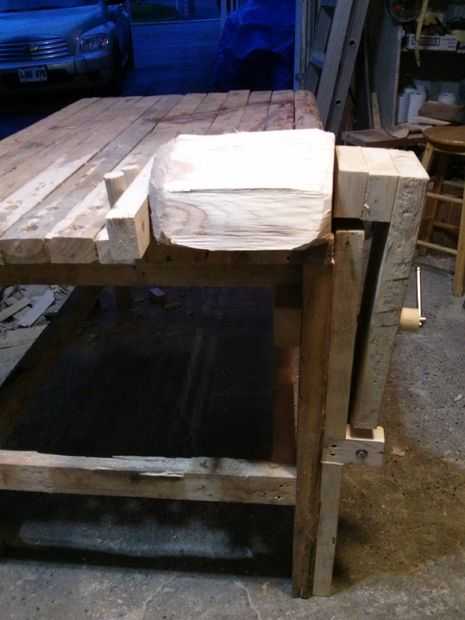

Все! Теперь у вас есть деревянные тиски для любого проекта. Я сконструировал свои вдоль всей ширины стола, создав диапазон менее 1 м. Однако тиски будут функционировать так же, если вы установили их по длине. Зато у вас будет возможность зажимать более длинные предметы.

Вы можете использовать колышки как скобки для того, что вы будете зажимать, или вы можете вставить брусок, который послужит границей. Вы даже можете создать своеобразный забор, если захотите, вмонтировав дюбели в брусок размером 5×10 см. Варианты бесконечны.

Я надеюсь, вам понравилась инструкция, и спасибо за внимание.

Твитнуть

Поделиться

Плюсануть

Поделиться

Класснуть



handsclub.ru

Как сделать столярные тиски своими руками

   Давно хотелось сделать самодельные столярные тиски для своей домашней мастерской, чтобы было удобнее обрабатывать свои заготовки для резьбы по дереву. Раньше всё как-то не было такой возможности — то места для верстака не находилось, то  не из чего было смастерить, то некогда. В общем, как-то обходился и без верстака, и без столярных тисков. Когда надо было обработать боковую грань или торцевую часть доски,  прижимал её с помощью струбцин к деревянному бруску, который крепился тоже струбцинами  к обычному столу.
   А сегодня решил: всё, хватит; надо создать себе более комфортные условия для работы.
 Порылся в своих «закромах» — в ящиках со всяким металлическим хламом, хранящимся в мастерской и нашел всё необходимое. (см. фото).

Самое главное — это винт с резьбой на 20 мм  и с длиной  резьбы около 150 мм.  Он у меня остался от старого детского спортивного уголка. Вставлялся в вертикальную трубу и служил для поджимания к потолку  металлического уголка каркаса. За ненадобностью (дети выросли)  винт вместе с гайкой уже два десятка лет пролежал без дела. А тут вот очень даже пригодился в качестве прижимного винта. Резьба крупная, так как винт был рассчитан на большие нагрузки,  поэтому он отлично подходит для этой цели.  Был бы винт подлиннее, было бы ещё лучше, но и такого вполне достаточно, так как в результате максимальное расстояние между губками тисков получилось  8 см,  а более толстые пиломатериалы я все равно не использую.
   Поискал подходящие шпильки (их надо было две штуки), но  прямых не нашлось, зато опять же в одном из ящиков обнаружил пару креплений  зеркал заднего вида от своего мопеда. Зеркала в прошлом году поставил новые, так как старые разбил, а вот эти изогнутые крепления вместе с гайками, шайбами и пластмассовыми колпачками тоже лежали в мастерской до поры до времени. Выпрямил их на наковальне кувалдочкой и они оказались тем, что мне было нужно.

   В длинной головке винта была прорезь (туда раньше вставлялся  металлический уголок). Чтобы вставить  рукоятку (винт с кольцом вместо головки, тоже найденный среди «нужного добра») для закручивания и откручивания прижимного винта, мне оставалось только немножко поработать круглым напильником, чтобы расширить под неё в одном месте эту прорезь.

   К столу прибил сосновую доску  толщиной 45 мм — она  стала неподвижной «губкой» тисков. А подвижную сделал из березовой доски толщиной 20 мм. Ширина досок 18 см. Длина подвижной 50 см.

   Просверлил отверстия  в обеих досках под винт перовым регулируемым сверлом, раздвинув его резцы на 21 мм, а под шпильки обычным сверлом на 10 мм.,  прибив подвижную на пару гвоздиков к неподвижной, чтобы было удобнее сверлить сразу обе доски насквозь. Гвозди потом вытащил.

Вставил винт и шпильки в отверстия, поставил шайбы  и навернул гайки.

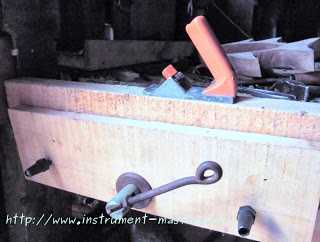

    Всё; столярные тиски готовы.

 Потом, правда просверлил  в досках ещё два отверстия; чуть поближе к зажимному винту, чтобы иметь возможность переставлять шпильки для обработки совсем коротких заготовок.

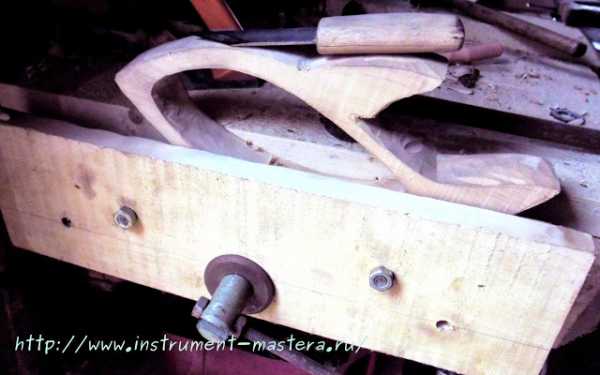

  Так тиски их надежнее зажимают.   Попробовал поработать с тисками, вставив в них заготовку для своей очередной деревянной рыбки.  Так гораздо удобнее, чем было раньше, когда прижимал заготовки струбцинами. Времени тратится гораздо меньше, никакой лишней  возни, да и струбцины не мешают.  Так то теперь дела с обработкой заготовок для своей резьбы дела пойдут лучше.
 Есть ещё парочка таких же точно больших винтов, поэтому можно сделать ещё одни столярные тиски, но уже не в торце стола как эти, а вдоль и подлиннее, с двумя прижимными винтами, чтобы можно было поджимать к верстаку длинные доски при обработке их боковой грани.

www.instrument-mastera.ru

Как сделать тиски столярные своими руками?

Тиски столярные в домашней мастерской – просто незаменимая вещь для тех, кто занимается изготовлением деревянных конструкций и резьбой. Благодаря им будет гораздо удобнее обрабатывать те или иные заготовки. Лучше всего это делать, также используя и специальный верстак.

Конечно же, можно бока или торец доски обрабатывать и струбцинами, прижатыми к бруску. Но работа будет значительно проще, если сделать столярные тиски для верстака своими руками.

Конструкция готового изделия

Тиски столярные можно сделать самостоятельно или приобрести в специализированных торговых точках. Покупное изделие представляет собой корпус с подвижной планкой. Она двигается по двум направляющим, а основание является местом для прикручивания к тискам гаек или болтов.

На губках есть возможность закрепить всевозможные деревянные, пластмассовые или металлические накладки. Они нужны для того, чтобы защитить обрабатываемое изделие от повреждений. Особенно желательно такое ставить, если вы работаете с мягкими видами древесины.

Магазинные тиски способны фиксировать заготовки как минимум в 20 см, а чтобы не слишком долго двигать винт для зажима, лучше применять специальный пружинный механизм, который это сделает гораздо быстрее, отодвинув подвижную губу. В требуемом положении дерево зафиксируется винтом, оснащенным резьбой в виде трапеции.

Особенности самодельных конструкций

Ну а если вы собрались делать столярные тиски для верстака своими руками, то они будут иметь несколько другое строение. За основу возьмем винт с резьбой 20 мм, длина при этом ее составляет 150 мм. Часто подобные конструкции используются в уголках спортивного типа. Их вставляют в вертикальные трубы, чтобы с их помощью поднимать выше те или иные вещи. Резьба в подобных винтах достаточно крупная, при этом они не рассчитаны на большие нагрузки. Однако сделать столярные тиски с их помощью вполне можно. Лучше, чтобы винт был подлиннее, поскольку расстояние между губами будет увеличиваться.

Обязательно выберите подходящие шпильки, которые для этой работы можно специально приобрести или отыскать дома. Могут вместо них подойти и крепежи другого типа. Некоторые использовали даже мотоциклетные приспособления для зеркал. Они имеют изогнутую структуру, поэтому их перед работой нужно выпрямить на наковальне кувалдой.

Пример изготовления изделия

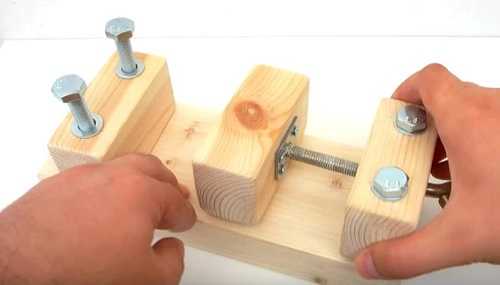

А сейчас мы рассмотрим более детально, как сделать столярные тиски своими руками. Для начала сделайте доску из расхода на две прижимные губки. Размер определяется индивидуально, в зависимости от вашей рабочей поверхности в мастерской. Затем на передней губке нужно сделать разметку под два отверстия, причем они должны быть разнесены как можно ближе к каждому из краев. Помещаем переднюю доску над задней и проделываем в ней дырку в зависимости от диаметра прижимного болта. Под Т-образные гайки просверливаем отверстия согласно сделанным ранее меткам и потом их туда вставляем. Наши тиски столярные уже готовы. Теперь можно поставить на столе заднюю губку, прижать струбциной и, удерживая деталь, делать пропилы.

Чтобы закрепить рукоять в длинной головке винта, должна иметься прорезь. Если же она не соответствует ручке по размеру, то ее можно доработать посредством напильника, расширив отверстие. Вместо рычага для откручивания прижимного винта можно брать конструкцию с кольцом вместо шляпки.

В качестве неподвижной губки тиски столярные используют доску из сосны, прибитую к столу. А ее подвижная часть должна иметь толщину в 20 мм, ширину в 18 мм и длину в 50 см.

Отверстие для винта нужно проделать в обеих частях посредством регулируемого сверла на диаметр 21 мм, а вот для шпилек можно использовать и обычное на 10 мм соответственно. Чтобы обе губки можно было обработать таким образом одновременно насквозь, прибейте их гвоздями друг к другу, а потом вытащите гвозди по окончании работ.

Преимущества использования изделия

Мы рассмотрели, как сделать столярные тиски в домашних условиях для удобства работы с древесиной и другими заготовками. Существуют и другие варианты их изготовления, в частности конструкций с более высокими губками, которые применяются исключительно для ручных столярных приспособлений. Часто в рабочей мастерской тиски столярные имеют задачу под названием «дважды винт». Классический вариант изделия – две резьбы и две губки, которые закрепляются в передней части верстака, уже широко используется далеко не одно столетие подряд.

Тем более что тиски столярные – это достаточно простая вещь в использовании. Достаточно лишь вставить между губками деталь, которую требуется обработать, и зажать болтами. Благодаря им столяры избавились от множества проблем, в частности, ими можно обрабатывать детали независимо от размера, а еще с их помощью выравнивается спинка над настольной поверхностью.

Мастера отмечают ключевые преимущества тисков:

  • их можно размещать в любом месте на рабочей поверхности мастерской, в этом плане они очень портативны;
  • поскольку данное изделие не применяется мастером каждый день, их легко снять и разместить на стене в выделенном месте;
  • изделие может быть установлено на стол и применяться в качестве большой струбцины.

Как сделать тиски с запрессованной гайкой

Чтобы своими руками изготовить подобное изделие, нужно приготовить следующее:

  • болт с гайкой для разведения;
  • скобы металлические.

Чтобы ключ при сжимании деревянной или металлической заготовки не сорвался с гайки, ее нужно в него запрессовать. С этой целью губки нужно разогреть на огне и охватить ее тоже. Чтобы собрать такую конструкцию своими руками, потребуется минимум материалов и нужных деталей.

Сборка тисков на основе амортизаторов

Если есть опыт и фантазия, то можно собрать такое изделие из любых старых деталей и приспособлений, которые могут найтись в мастерской или гараже. В конкретном примере нам понадобятся:

  • амортизаторы;
  • гайка М18;
  • уголок на основе металла;
  • шпилька;
  • шток от газового упора для рукоятки конструкции.

С помощью всех деталей собираем тиски, а потом их прикрепляем к столу. Между амортизаторами в уголках просверливаем отверстия и прикрепляем болты с потайными головками. Чтобы с ключевым материалом было работать проще, уголки можно приварить. У амортизаторов ход будет легче, если их немного прожечь.

Любой столяр, работающий с деревом и другими материалами, отмечает, что столярные тиски для верстака – очень удобное приспособление, которое в значительной мере упрощает работу. Тем более что их легко можно сделать самостоятельно.

fb.ru

Самодельные столярные тиски из металла.

Всем — привет 🙂

Давненько я не писал своих статей,
но выложив последнее видео о мобильных столярных тисках:
=

=
я решил опубликовать статью,
так как ответ в комментариях под видео был бы
не полным.

Приобретая эти тиски я не сильно вникал конструктив, поэтому не обратил внимание, что ух удобно устанавливать
только на краю стола, причем только в определенном положении, иначе очень не комфортно вращать вороток.

Кроме того, в определенных ситуациях желательно иметь возможность установить тиски
на противоположную сторону верстака  — например на левую (для продольного положения):
=

=
Но конструкция струбцины (ее расположение) не позволяет это сделать.
Также у меня была идея перевернуть винт (поставив его в губку без струбцины) но и она оказалась не реализуемой.

В результате размышлений я пришел к выводу, что эти тиски невозможно сделать реверсируемыми
но можно сделать другие,
которые будут иметь возможность работать в реверсном режиме.

Здесь я сделаю небольшое отступление.

Как часто я люблю повторять
делать нужно только то,
что невозможно купить,
или оно стоит не оправданно дорого.

Все остальное дешевле купить 🙂


А поскольку купить такие тиски вряд ли удастся, то их можно сконструировать.

Пока не знаю, когда у меня дойдут руки до воплощения в металле, поэтому сейчас я представляю на суд зрителей
техническое обоснование и чертежи.

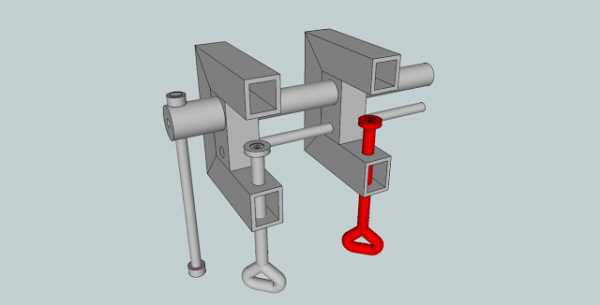

Рис. 1  Тиски из трубы.













Конструкция данных тисков предельно проста.

По сути это две одинаковых детали-струбцины, соединенные общим ходовым винтом и направляющей.

Неподвижная часть имеет зажимной винт, которым она крепится к верстаку.

Кстати такой винт можно сделать и на подвижной части рис. 2

В этом случае, зажав деталь, можно дополнительно фиксировать подвижную губку к верстаку,
что позволит увеличить надежность фиксации детали, так как тиски не будут поворачиваться от нагрузки.


Рис.2








Основой тисков служат две П-образных рамки,
Рис. 3, к средней части которых приварена дополнительная перемычка 1, в которую входит ходовой винт и направляющая.
Рис. 3




В перемычке просверлены сквозные отверстия под ходовой винт 3 и направляющую 4,

а в нижней части просверлены отверстия и приварена гайка
под зажимной винт 2.


Упорная часть ходового винта 4, Рис. 4 может быть сделана в виде втулки (из водопроводной трубы на 1/2″, при использовании резьбовой шпильки М16),
насаженной на винт и зафиксированной сваркой или штифтами.


Стопор ходового винта 2 входит в кольцевую канавку 1.

О том как сделать такой ходовой винт я рассказывал в теме «самодельных столярных тисков»
ссылка: Статья о тискахhttps://alffisher.blogspot.com/2015/08/73.html
Рис. 4  Стопор ходового винта.

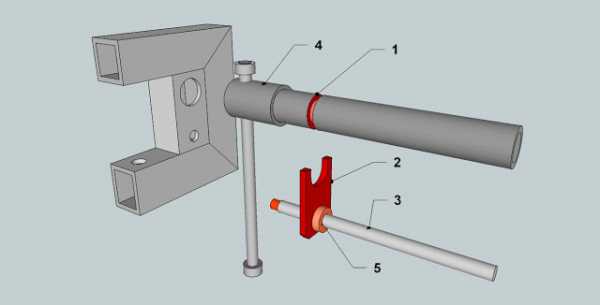

Стержень направляющей имеет приваренную шайбу 5, которая прижимает стопор к корпусу.
