Варианты самоделок для приема DVB-T2

Прежде всего определимся, что конкретно мы ловим.

В России после введения федерального цифрового вещания по всей территории (за исключением некоторых районов, где оказалось дешевле всем жителям дать бесплатно пользоваться спутниковым вещанием) должны приниматься – набора из 20 каналов, входящих в государственный пакет. Доступ к ним бесплатен, они передаются хоть и в цифровом виде, но открыто на дециметровом диапазоне.

Следовательно, требуется собрать телеантенну, рассчитанную на прием диапазона ДМВ.

Мнение эксперта

Виталий Садовников

Специалист по подключению и настройке цифрового телевидения

Задать вопрос

Из физики известно, что размер вибраторов для эффективного приема должен быть сопоставим с самой длиной волны, ее половиной либо четвертью. Диапазон ДМВ означает, что радиоволны будут иметь длину менее метра (например, для часто встречающегося диапазона передачи 650 МГц это значение будет 0,46 м). Получается, что размах элементов должен быть равен этой величине либо ее половине. Из этого надо исходить при самостоятельном изготовлении антенны для цифрового ТВ.

Самодельная антенна — это сложно?

Трудно!Легко!

Вариантов конструкций, подходящих для приема телевизионного сигнала , множество: ДМВ-диапазон и условия его приема досконально исследованы поколениями ученых-физиков и радиолюбителей.

Перед вами сравнительная таблица характеристик наиболее простых и эффективных самоделок, используемых для приема :

Тип антенны	Коэффициент усиления, дБ	Макс. дальность приема без усилителя, км	Макс. дальность приема с усилителем, км	Принимаемый диапазон, МГц
Петля из кабеля	0–3	15	15	440–800
Из пивных банок	3–5	15	40	470–622
Бабочка	5–11	20	70	Любой (по расчету)
Тройной квадрат	9	15	60	Любой (по расчету)
Антенна Харченко	5–6	10	50	Любой (по расчету)
Логопериодическая	8–12	30	100	Любой (по расчету)

Разумеется, это далеко не полный перечень того, что можно сделать своими руками. Однако схемы таких конструкций, как антенны Ковачева, Туркина и «волновой канал», имеют существенные недостатки:

• слишком сложны, при этом эффективность не настолько выше, чтобы неподготовленному человеку имело смысл пробовать их изготовить;
• дальнобойные, но узкополосные. Например, если оба мультиплекса разнесены на 6 и более каналов (что регулярно встречается у ретрансляторов в сельской местности), придется делать и настраивать две антенны конструкции Туркина, для каждого мультиплекса свою, а затем подбирать согласующий трансформатор и выравнивать (в идеале – до миллиметра) длину кабелей.

Далее рассмотрим каждый вариант отдельно, выделим основные плюсы и минусы.

Петля из антенного кабеля

Простейшей из самодельных телеантенн является петлевая. Для ее изготовления не нужно ничего, кроме самого кабеля (желательно с медным сердечником), ножа, плоскогубцев и F-штекера, который нужен, чтобы подключиться к телевизору.

Если же вкратце, то она делается так:

1. Возьмите отрезок коаксиального кабеля (лучше всего имеющего медный центральный провод) длиной около полутора метров.
2. На одном его конце снимается изоляция с центральной жилы и экрана.
3. Через 22 см обнажается центральная жила.
4. Еще через 22 см снимается изоляция с экрана.
5. В последнем разрезе центральная жила и обнаженная оплетка обматываются вокруг экранирующей оболочки так, чтобы сформировалось кольцо.
6. На другой конец кабеля надевается штекер.

Преимущества:

• Простота изготовления. Зная, где надрезать и что замыкать, изготовить ее можно за 5 минут.

Недостатки:

• Годится в качестве комнатной в условиях мощного сигнала, но не более.  к ней бессмысленно, хотя некоторые и пытаются (в частности, производители фабричных кольцевых рамочных телеантенн, построенных на этом же принципе).

Петлю можно усовершенствовать, использовав вместо кольца спираль из кабеля заранее рассчитанного радиуса, улучшив качество сборки (заодно и уменьшив потери), рассчитав согласование. Однако единственным преимуществом этого типа является то, что оно самое примитивное. Проще только ловить на зачищенный коаксиальный кабель или кусок проволоки, вставленный в центральное гнездо антенного штекера на телевизоре.

Из пивных банок

Чуть сложнее антенна, собранная из пустых банок из-под пива или других напитков. Она достаточно эффективна (алюминий, из которого они изготавливаются, – отличный проводник), но требует тщательно вымерять расстояние между баночными вибраторами, а также соединять их в правильной последовательности.

В общих чертах процесс этот выглядит так:

1. Берется четное количество банок (минимум две, максимум – насколько хватит желания; чем больше, тем мощнее).
2. В банках с помощью дрели сверлятся отверстия для пропуска проволоки (лучше – медной или алюминиевой), которая будет соединять их между собой. Можно и не сверлить, воспользовавшись саморезами, которые будут крепить вибраторы на деревянном или пластиковом кронштейне (например, популярен вариант, когда банки крепятся на деревянной или пластиковой вешалке). В таком случае проводник можно зажать саморезом, который выступит в роли контакта.
3. Банки подключаются по строгой схеме.
4. В месте соединения двух концов проволоки подключается кабель (например, с помощью штатного крепежного устройства от старой антенны, пайки и пр. ).

Преимущества:

• Простота сборки. Все материалы можно найти буквально под ногами, за исключением коаксиального кабеля и крепежа.
• Эффективность. Если позволит рельеф местности, с нее можно ловить телесигнал с расстояния до 50 км.

Недостатки:

• Чтобы в полной мере использовать мощность приемного устройства, нужен довольно точный расчет размеров вибраторов. Впрочем, это беда всех самоделок.
• Большая парусность в уличном варианте. Пустые и легкие вибраторы будут под действием ветра поворачиваться, если их качественно не закрепить.

«Бабочка»

«Бабочкой» называют относительно простую, но эффективную коротковолновую антенну для приема цифрового телевидения за ее специфическую форму: проводники-вибраторы отходят от крепежной оси веером, точно крылья реального насекомого.

Для изготовления потребуется:

• тонкая дощечка или фанера размером примерно 550 на 70 мм и толщиной около 5 мм;
• около 4 м медного или, что хуже, алюминиевого провода сечением в 4–6 мм;
• саморезы;
• отвертка или шуруповерт;
• нож для зачистки;
• паяльник с припоем и флюс-пастой;
• линейка для разметки;
• кусачки или плоскогубцы;
• карандаш для разметки дощечки;
• штекер на 75 Ом;
• F-разъемы для подключения.

Изготовление выглядит так:

1. Рассчитываются размеры вибраторов и расстояние между ними. В среднем можно считать длиной 37,5 см.
2. Нарезаются провода в соответствии с рассчитанными размерами.  Потребуется восемь проводников.
3. Середина каждого проводника зачищается на 2 см.
4. Каждый провод сгибается дугой так, чтобы между концами было не менее 7,5 мм. Вместо двух проводов можно использовать лист металла, вырезанный в форме треугольника, тогда эта антенна будет ближе к конструкции, запатентованной в 1938 году под именем Butterfly dipole.
5. Отрезаются два провода длиной около 43 см. Они зачищаются в тех местах, где будут крепиться к доске.
6. Все проволоки соединяются между собой по схеме подключений.
7. Выходы антенны впаиваются в штекер.
8. К штекеру подключается провод-переходник на 75 Ом.
9. К переходнику подключается кабель.
10. Антенна настраивается на прием и крепится в подходящем положении.

Преимущества:

• простота в изготовлении;
• эффективность.

Недостатки:

• сравнительно невысокий коэффициент усиления.

Тройной квадрат

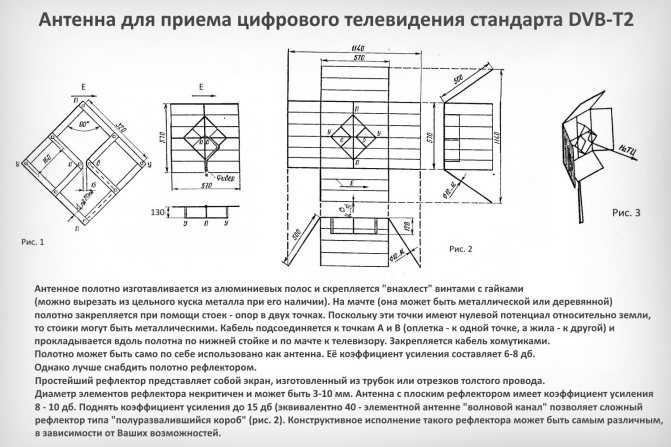

Тройной квадрат, он же антенна Сотникова (нестандартным радиоприборам принято давать название по имени изобретателя или популяризатора), состоит из трех квадратных рамок переменного периметра:

• директора;
• вибратора – именно с него снимается принятый сигнал;
• рефлектора.

Эта антенна – развитие принципов, заложенных в конструкции волнового канала, однако она гораздо проще в изготовлении. Внешне выглядит как три постепенно уменьшающихся в размерах квадрата, закрепленных на общих поперечинах так, чтобы их ось смотрела в направлении источника сигнала.

Если коротко, то собирается она из стальной или медной проволоки следующим образом:

1. Выгибаются три основных квадрата и перемычки между ними. При необходимости можно сразу выгнуть весь зигзаг в сборе по прилагаемому чертежу.
2. Стыки спаиваются между собой.
3. В расщеп вибратора (там, где проволока соединяется концами) впаивается зачищенный конец коаксиального кабеля на 75 Ом.

Преимущества:

• Высокая чувствительность. Это неплохое устройство дальнего действия для приема слабого сигнала с большого расстояния.
• Технологичность. Если изгибать ее из единого куска проволоки, то пайка понадобится лишь для подсоединения кабеля и стыков.
• Есть возможность , превращающего конструкцию в активную антенну, идеальную для дачи или загородного дома.

Недостатки:

• Не самая удачная диаграмма направленности. Даже небольшой изгиб проволоки приводит к тому, что начинаются потери в мощности принятого сигнала.
• Крайняя узконаправленность. Тройной квадрат охватывает не более 10 каналов по старой разметке, поэтому при сильном расхождении мультиплексов по частоте придется либо делать две антенны (и решать проблемы согласования), либо жертвовать чувствительностью.
• Чтобы получить все плюсы от дальнобойности этой антенны, нужен точный расчет (в идеале – до миллиметра).

Антенна Харченко

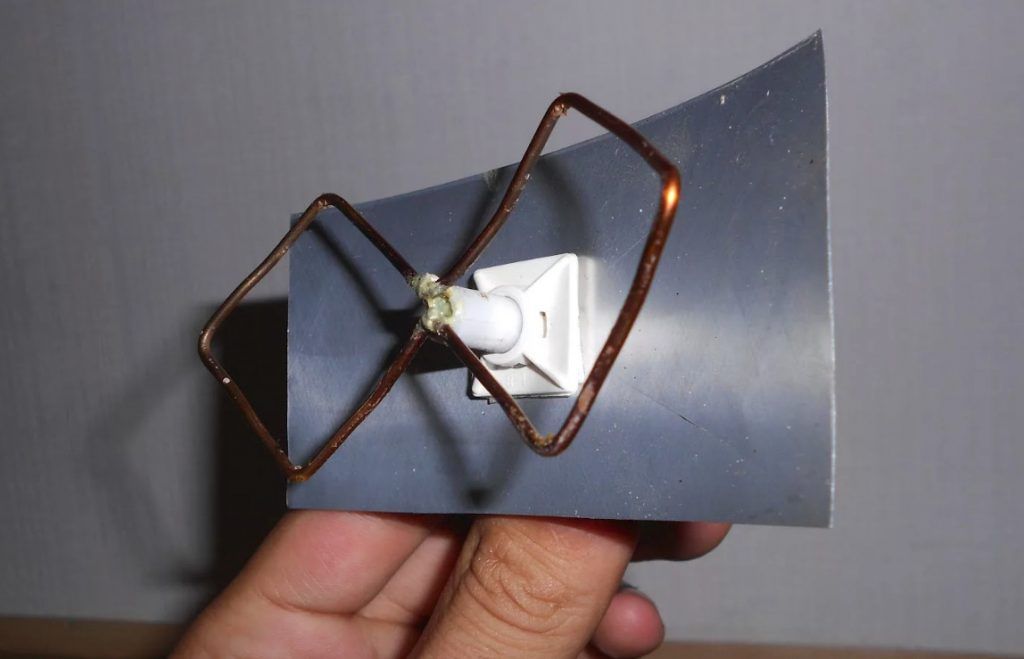

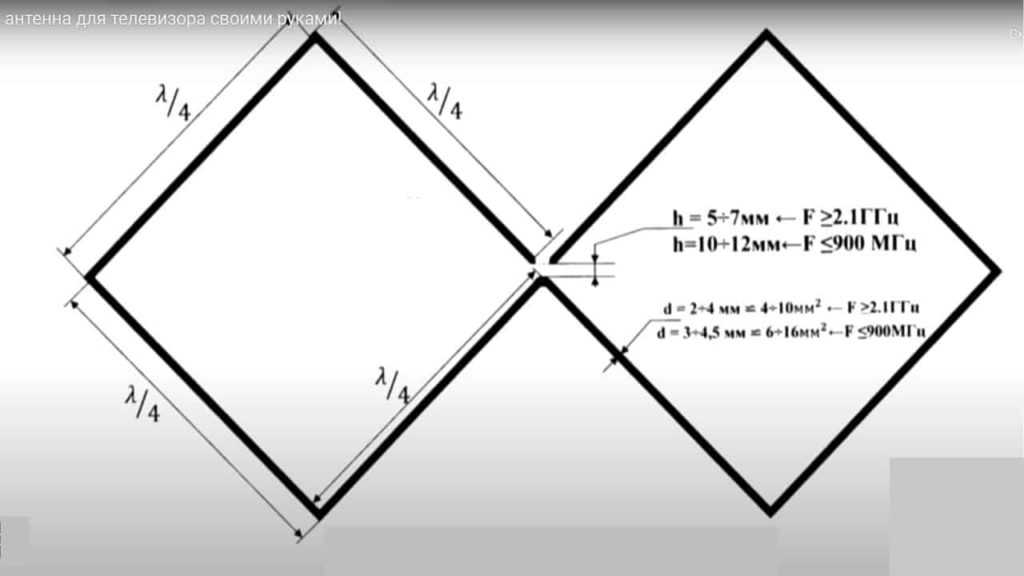

Антенна Харченко (она же «биквадрат» или «Z-антенна») – простой, но технологичный приемник радиоволн, популярный в свое время не только у любителей-коротковолновиков, но и у обычных пользователей, которые смотрели аналоговое телевидение в метровом диапазоне. Дело в том, что эта конструкция одинаково эффективно принимает как ДМВ, так и МВ, если изготовлена в соответствующих размерах.

Внешне похожа на два квадрата (отсюда ее второе название – «биквадрат»), состыкованных между собой разомкнутыми углами. Поскольку прием осуществляется соединенными воедино вибраторами (у которых реально работает лишь каждая четверть), эта же конструкция часто в популярной литературе именуется Z-антенной.

Изготавливается она так:

1. По заранее рассчитанному контуру изгибается толстая стальная, алюминиевая или медная проволока.
2. Готовая конструкция крепится на каркас. Простейший его вариант – это длинная деревянная планка и две короткие поперечины (по длине диагоналей обоих квадратов).
3. Подключается антенный кабель. Он монтируется в центре, где стыкуются концы Z-образных вибраторов, а затем аккуратно фиксируется на нижнем зигзаге антенны. Эта мера обеспечивает хоть минимальное, но согласование сигналов.

Преимущества:

• Технологичность. Ее легко изготовить из цельного куска провода и нескольких крепежных элементов.
• Эффективность. Антенна Харченко принимает вещание надежнее, чем почти любой другой самодельный приемник.

Недостатки:

• Нужно учитывать поляризацию сигнала и соответствующим образом ориентировать антенну (длинной осью вертикально или горизонтально). При ошибке эффективность снизится в разы.
• Наилучшие показатели антенна Харченко обеспечивает только с рефлектором, который одновременно и отражает волны на вибраторы, усиливая сигнал, и препятствует приему паразитных волн с противоположного направления. Однако габариты и материал рефлектора надо рассчитывать отдельно.

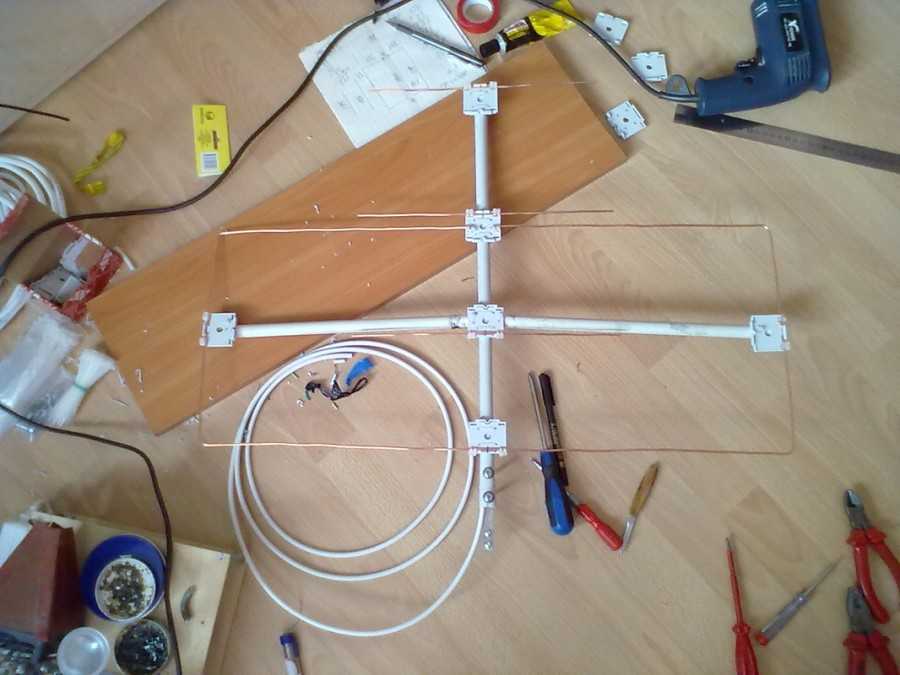

Логопериодическая

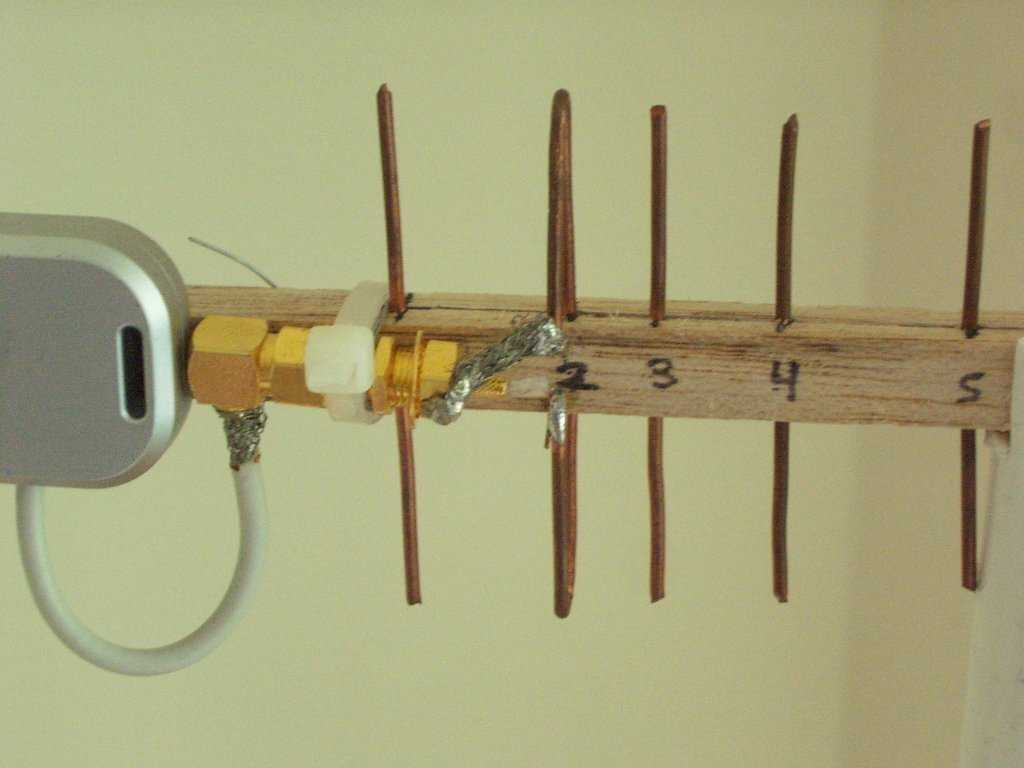

Наконец, самостоятельно можно сделать домашнюю антенну по классической логопериодической схеме.

Главная особенности конструкции:

• вибраторы переменной длинны крепятся на общей оси;
• длина рабочих элементов не должна выходить за пределы, необходимые для ДМВ-диапазона, но при этом изменение их величины подчиняется логарифмическому закону;
• расположение вибраторов зависит от периода волн, на прием которых рассчитано это устройство. От этого и идет его название.

Здесь лишь напомним ключевые моменты:

1. Берутся две толстые трубки в качестве осей для вибраторов и некоторое количество принимающих элементов – сплошных, из толстой проволоки, или же полых, из тонких трубок. Разницы особой нет: на частотах, где работает цифровое телевидение, ток все равно в основном бежит по поверхности проводника. Вместо толстых трубок для осей можно использовать пластинки фольгированного текстолита.
2. Рассчитывается размер стержней и вибраторов, а также расстояние между ними.
3. Монтируются отдельно левый и правый каналы приема на соответствующих стержнях.
4. Стержни соединяются перемычкой.
5. Подключается коаксиальный кабель.
6. Второй конец фидера уходит к приставке или антенному гнезду цифрового телевизора.

Преимущества:

• Очень широкий диапазон – примерно в 10 раз больше, чем у других ДМВ-устройств.
• По коэффициенту усиления она эквивалентна волновому каналу из 3–4 элементов, но при этом антенна компактнее и технологичнее.
• Универсальность. Годится не только для телевидения, но и для мобильной связи, Wi-Fi и пр. Вопрос лишь в размерах элементов.

Недостатки:

• Сложна в изготовлении. Требуется выдерживать как длину вибраторов, так и расстояние между ними.
• Расчет, в отличие от приведенных выше конструкций, проделать на листке бумаги очень трудно — требуется найти решение примерно полудюжины интегральных уравнений. Поэтому единственный вариант для домашнего мастера – это воспользоваться онлайн-калькулятором в приведенной выше статье.

Народный рейтинг самодельных антенн для цифрового ТВ

Самый честный рейтинг — это тот, который сформирован людьми, уже сделавшими одну или несколько самоделок. У вас есть 2 голоса. Выберите наилучший (+) и наихудший (-) по вашему мнению вариант самодельной антенны:

Волновой канал

Общий балл

41

28

69

Предыдущая

АнтеннаРасчет и сборка антенны «тройной квадрат» для DVB-T2

Следующая

АнтеннаЭкспресс-обзор универсальной ТВ-антенны Ritmix RTА-440 AV

Самодельные антенны для усиления сигнала интернета для 3G/4G модема

В сегодняшних реалиях современный человек с трудом может себе представить свою жизнь без Всемирной паутины, при помощи которой можно не только не терять связь с близкими людьми, но и эффективно работать, не покидая своей квартиры. К сожалению, технология мобильных сетей не идеальна, и в некоторых случаях происходят сбои сети, в связи с этим наиболее надежным способом для удобного доступа в Сеть является использование 3G либо 4G модема.

Содержание

1. В каких случаях целесообразно использовать антенну для модема
2. Что из себя представляет самодельный приемник: виды антенн
3. Разновидности самодельных 3G и 4G приемников
4. Антенна с медной обмоткой
5. Антенна из проволоки
6. Модификация без фидера
7. Двойная центральная жила
8. Вариация с вертикальной поляризацией с оплеткой
9. Вариант вертикальной поляризации без оплетки
10. Основные критерии вибратора
11. Особенности рефлектора
12. Сборка антенны Харченко
13. Первый метод
14. Беспроводной метод
15. Возможно ли переделать ТВ-антенну для 3G модема

В каких случаях целесообразно использовать антенну для модема

Находясь на даче, либо живя не в черте города в большом отдалении от вышки связи, есть большая вероятность того, что ваш дом окажется в зоне со слабым покрытием сети. По этой причине скорость интернета в таких местах оставляет желать лучшего. Для решения этой проблемы можно задействовать специальное устройство — антенну, при помощи которой есть возможность усилить входящий сигнал. Не обязательно идти в магазин и покупать дорогостоящее оборудование, антенна для модема своими руками не так сложна в изготовлении в том случае, если следовать простым инструкциям.

Обратите внимание!

Если у вас есть проблема со скоростью интернета при наличии хорошего сигнала, изготовление такого устройства никаким образом не улучшит ваше положение. Скорее всего, проблема заключается в том, что базовая стация оператора перегружена запросами многих пользователей и оборудование не рассчитано на такое количество абонентов. В таком случае лучшим выходом станет смена оператора, либо придется перенастроить антенну на другую вышку той же компании.

Что из себя представляет самодельный приемник: виды антенн

Антенны как покупные, так и изготовленные своими силами, принято разделять на несколько подвидов. Если рассматривать способы установки, их можно разделить на комнатные и уличные. 3G антенна своими руками при установке вне помещения будет работать более эффективно, поскольку она находится на открытой местности и не сталкивается с большим количеством помех. Такие конструкции наиболее актуальны для тех абонентов, чьи дома находятся на большом удалении от вышки оператора.

Исходя из принимаемого сигнала, данные устройства разделяют на две основные группы:

• Широкополосные.
• Узкополосные.

Первый образец более функционален, поскольку он способен получать сигналы 2G и 3G, однако он не может использовать 4G.

Узкополосная антенна, соответственно, рассчитана на прием сигнала с определенной частотой.

Антенны также принято разделять по следующим категориям:

• Направленная.
• Всенаправленная.
• Секторная.

Последние два подвида способны принимать сигналы от множества вышек одновременно.

Если произвести правильную настройку, самодельная антенна для 4G или 3G модема в сочетании с биквадратом может одновременно выполнять функции приемника и усилителя. Биквадрат представляет собой разновидность рамочной антенны, которую относят к группе зигзагообразных. Данная конструкция была разработана инженером К. Харченко еще в 60-х годах прошлого века. В то время она использовалась для приема сигнала телевидения.

В наше время это устройство используют для «поимки» интернет-сигналов, которые передаются мобильной сетью. Мощность сигнала напрямую влияет на общее качество передачи, в связи с этим фактом вопрос усиления приема сигналов мобильной сети с использованием самодельных антенн не теряет своей актуальности.

Разновидности самодельных 3G и 4G приемников

Антенна для интернета своими руками очень просто изготавливается при помощи подробных инструкций. На данный момент есть множество способов изготовления таких устройств, давайте рассмотрим наиболее распространенные и проверенные самодельные антенны.

Изготовленный из жестяной банки приемник является доступным инструментом для усиления входящего сигнала. В любом доме точно найдется ненужная жестяная банка, желательно круглой формы. Банка выступает в качестве своеобразного «слухового аппарата» для электромагнитных волн, которые доходят до дна конструкции и отражаются. В результате в середине устройства создается стоячая волна.

Рассмотрим наиболее легкую в изготовлении вариацию, для которой не нужны провода. Что нужно, чтобы из обычной банки сделать усилитель интернета своими руками:

• Для реализации этого метода понадобится только банка и ваш модем. Необходимо снять крышку банку и сделать отверстие почти у самого дна с диаметром, подходящим для 3G модема.
• Помещаем модем в отверстие, чтобы задняя часть конструкция с вмонтированной в устройство антенной была внутри банки.
• Далее необходимо подключить USB-удлинитель к модему, другой конец подключается к ПК. Готовый усилитель лучше всего установить возле окна. Далее необходимо отрегулировать позицию нехитрого устройства, чтобы получить максимальный уровень сигнала.

ВАЖНО!

Основной недостаток этого метода заключается в том, что его можно применить не во всех случаях. К примеру, если вы живете на нижних этажах или ваш дом находится на большом отдалении от вышки. Он будет эффективен, если вы испытываете незначительные проблемы с сигналом.

Более сложным и эффективным вариантом является ранее упомянутая антенна Харченко. Давайте рассмотрим наиболее распространенные ее вариации.

Антенна с медной обмоткой

Данная 3G антенна своими руками собирается очень просто. Такая модификация в большинстве случаев рассчитана на частоту в 300 герц.  Однако эффективность такого устройства очень зависит от длины рефлектора. В начале процесса изготовления необходимо заготовить пластину. Для этого можно использовать нержавеющую сталь либо обычный DVD-диск, поскольку его внутренняя сторона содержит фольгу, которая не пропускает сигнал.

После этого необходимо изготовить вибратор. Для его изготовления лучше всего использовать медную проволоку, толщина которой соответствует 2.3 миллиметрам. Для подключения устройства оптимальным будет двухпроводной кабель. Кабель необходимо присоединить к пластине. Соединение можно произвести при помощи паяльной лампы. После этого на антенну закрепляются стойки. Передние секции должны быть расположены с углом в 45 градусов. В завершение необходимо изготовить медную обмотку на самой мачте.

Антенна из проволоки

Начальным этапом сборки такой антенны является подготовка самого уловителя. Необходимо согнуть проволоку таким образом, чтобы получилась двойная ромбообразная конструкция с углом в 45 градусов. После этого проволоку нужно зафиксировать на заранее подготовленной доске, для этого необходимо просверлить отверстия и вкрутить болты для обеспечения надежности крепления. После этого подключается усилитель. Далее подсоединяется сам кабель путем закручивания нескольких винтов на усилителе.

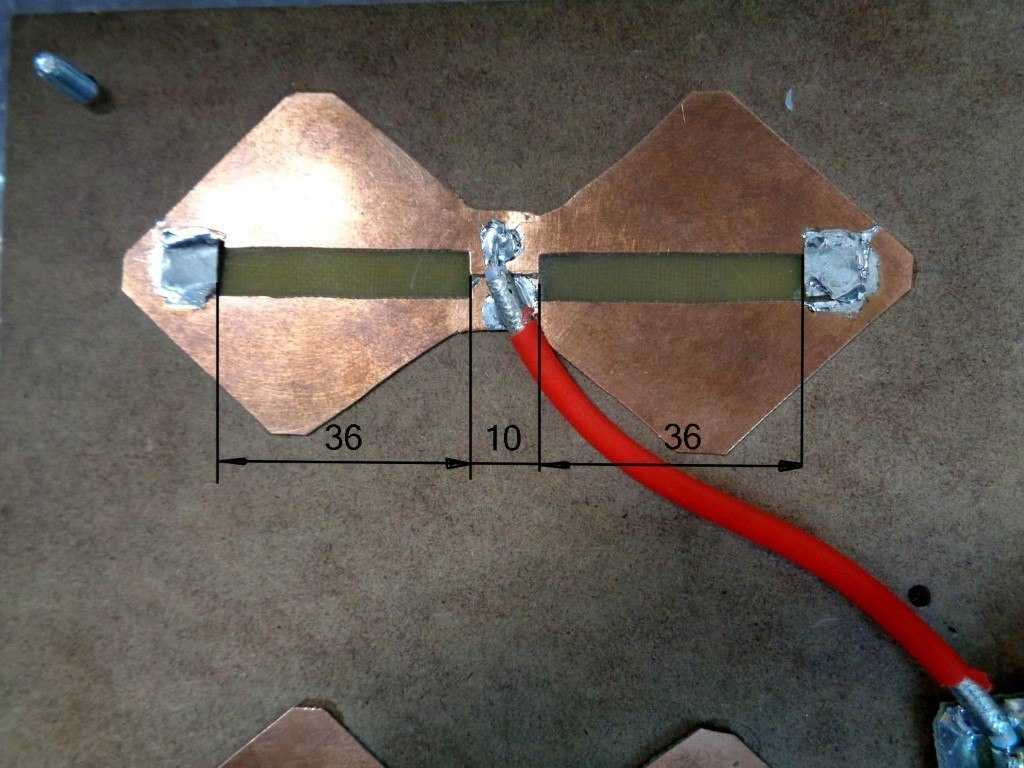

Модификация без фидера

Обычная частота антенны Харченко без фидера составляет 300 герц. В начале сборки необходимо зафиксировать мачту для будущего устройства. Для этого можно использовать сталь или алюминий. Крайне важно задействовать овальное сечение. Данная особенность упростит обмотку. В большинстве случаев диаметр мачты соответствует значению в 23 миллиметра.

Важно!

Для изготовления устройства можно брать пластины с разной длиной, поскольку эффективность в основном зависит от размера вибратора. Для сборки антенны необходимо использовать алюминиевую проволоку с минимальным диаметром в 2.9 миллиметра. Центральные штыри могут быть выполнены из меди. Также рекомендуется использовать рефлектор недиэлектрического типа.

Двойная центральная жила

Данная вариация антенны Харченко может работать с частотой в 400 герц. Такой вариант 3G антенны, собранной своими руками, использует ромбообразный вибратор. Привычные металлические пластины лучше всего заменить решетками.

Минимальная длина должна достигать отметки в 35 сантиметров. Стоит отметить, что для этой вариации необязательны отверстия для креплений. Также рекомендуется использовать мачту с большим диаметром. Ее прикрепление должно происходить только после того, как будет зафиксирован вибратор. Для качественного и стабильного уровня сигнала задействуют рефлекторы. После завершения этого этапа антенна подключается при помощи кабеля.

Вариация с вертикальной поляризацией с оплеткой

Такой подвид антенны способен выдать 300 герц, допускается установка разнообразных вибраторов. Как и в предыдущем варианте, вместо пластин можно использовать решетку и алюминиевую проволоку. Опоры должны быть изготовлены в форме ромба. Расположение боковых стоек должно соответствовать углу в 45 градусов. Чтобы сигнал был максимально качественным, лучше всего использовать исключительно диэлектрические фидеры.

Вариант вертикальной поляризации без оплетки

Данный вариант антенны работает с модемами, частота которых составляет 200 герц. В начале сборки нужно заготовить стойки. Также рекомендуется использовать пластину с минимальной толщиной. Перед началом ее монтажа необходимо сделать отверстия. Лучше всего использовать алюминиевый вибратор. Допускается использование металлических боковых стоек. Для этой антенны оптимально использование кабеля двухпроводного типа.

Важно!

Для изготовления антенны 4G своими руками необходимо четко соблюдать размеры.

Основные критерии вибратора

Для изготовления устройства рекомендуется использовать медь либо алюминий. Учитывая небольшие размеры устройства, лучше всего использовать паяльник.

Вибратор изготавливается в форме сдвоенного квадрата. Такая форма способствует приему электромагнитной волны от передатчиков. Для создания антенны Харченко лучше всего использовать медный провод с поперечным сечением в 5мм кв. или диаметром в 2.5 мм, такие параметры считаются наиболее оптимальными.

Обратите внимание!

Рабочий образец антенны может быть создан также с проводом толщиной в 2. 3 миллиметра с сечением 4мм кв., однако такой вариант будет обладать ухудшенным качеством приема сигнала.

Особенности рефлектора

Для изготовления экрана подойдет любая пластина металла. Она может быть вырезана ножницами из жести, либо при помощи болгарки из алюминиевого листа. Также допускается использование фанеры, которая будет обтянута фольгой, поскольку она также перекрывает поступающие помехи.

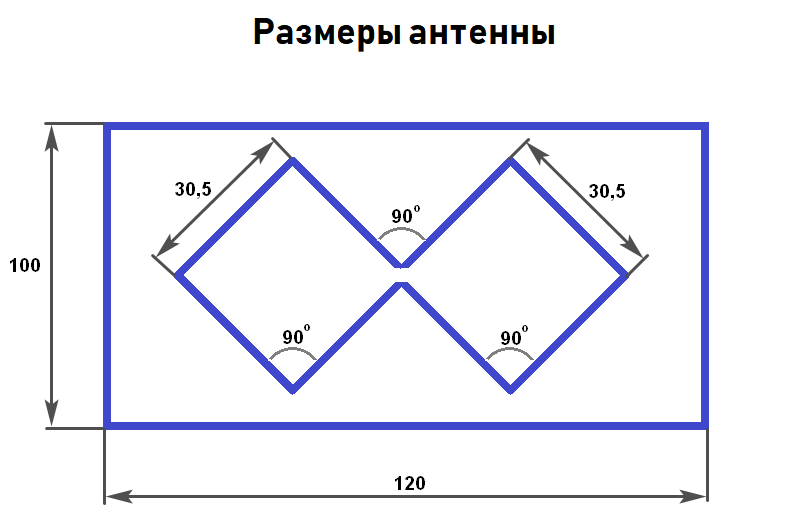

Сборка антенны Харченко

В начальной стадии сборки изготавливается вибратор, он выгибается с помощью пассатижей.

Обратите внимание!

Крайне важно создать угол в 90 градусов, только так можно усилить сигнал до нужного уровня.

Далее следует процедура спайки стыков биквадрата, после чего происходит подключение коаксиального кабеля. Затем вибратор укладывается в прорези в обычной пластиковой крыше, с обратной стороны закрепляется экран.

На данный момент есть два доступных метода для подключения готовой конструкции к модему:

• Прямое подключение к выходу вмонтированной в модем антенны.
• Использование режима ретранслятора. Сигнал транслируется на внутренний приемник электромагнитными волнами.

Первый метод

Стоит отметить, что такой способ гораздо эффективнее беспроводного подключения. Прямое подключение подразумевает припайку конструкции коаксиального кабеля от антенны на два контакта для левого и правого канала. После спаивания коннектор можно подключать к встроенной антенне модема. Такая несложная методика позволит создать качественный канал для передачи электрических сигналов.

Беспроводной метод

Беспроводная передача данных обеспечивается за счет припайки электродов на выходной конец коаксиального кабеля. Они будут выполнять роль генераторного узла, который излучает электромагнитные импульсы на антенну модема. Для осуществления этой цели измеряется корпус модема, к этому значению добавляется еще 5 мм. Для примера, мы получили размер в 85 мм. После этого из жести нужно вырезать две полосы, длина которых будет составлять 85 мм, ширина этих полосок должна достигать значений в 4. 8 и 3 сантиметра.

Широкую пластину для центрального сектора изгибают, придавая ей форму модема. Для создания экрана полуокружность нужно припаять к антенне.

Возможно ли переделать ТВ-антенну для 3G модема

В целом такой метод существует, однако его эффективность крайне низка, гораздо более продуктивно с нуля создать антенну, предназначенную для приема 3G сигнала.

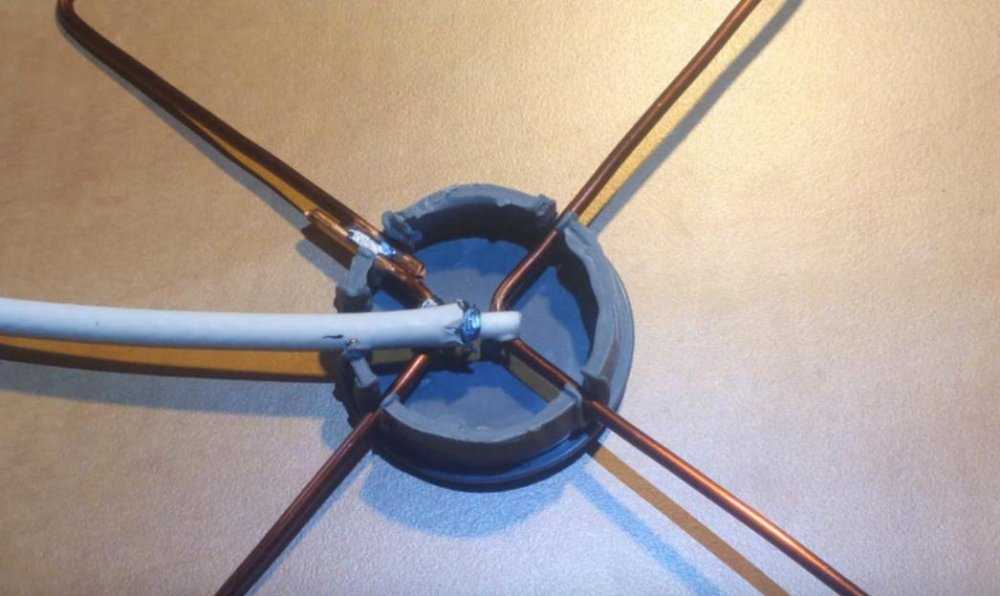

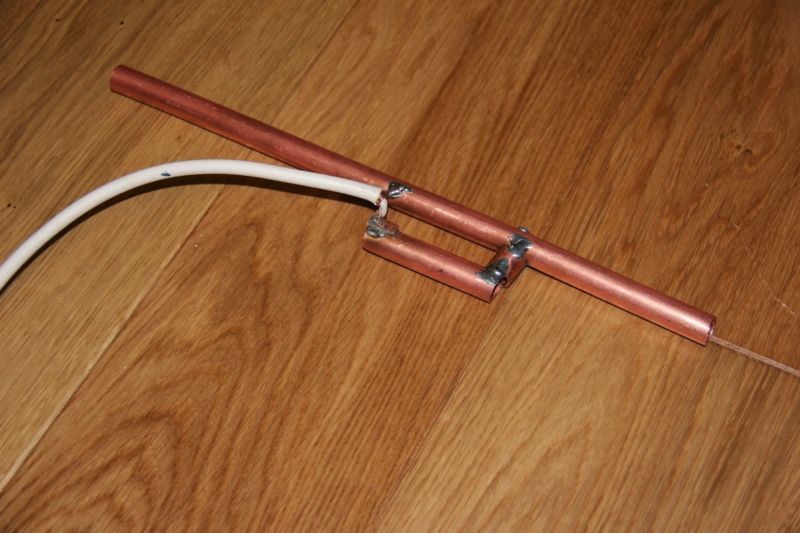

Если открыть пластмассовый коробок в месте подключения кабеля к антенне, вы увидите плату с трансформатором. Трансформатор нужно убрать и произвести прямое подключение кабеля к вибратору. Для подключения кабеля следует использовать тип RG6 или RG59, после чего установить F-разъем и переходник SMA-F. На окончательной стадии необходимо установить переходник с SMA на BNS или TNC.

Создание самодельного устройства для усиления 3G и 4G сигнала оправдывает средства и время, потраченные на него. В условиях плохого приема сигнала созданная своими руками 4G антенна поможет усилить сигнал и обеспечить более качественное и быстрое подключение к сети. К тому же конструкция такого устройства крайне проста, и его создание не займет много времени.

Улучшение приема телевизионной антенны в помещении

В прошлом году произошел бум отказа от проводов, когда более 5 миллионов домохозяйств разорвали связи с традиционным поставщиком телевизионных услуг, и ожидается, что эта тенденция ускорится в 2023 году, по словам аналитика Wells Fargo Стивена Кахолла.

Многие резаки для шнура переходят на бесплатное эфирное телевидение с помощью комнатной телевизионной антенны.

Если вы установите антенну, то обнаружите, что качество принимаемых вами станций лучше, чем у старых аналоговых телевизионных передач, и, возможно, даже лучше, чем кабельное. Если вы живете рядом с крупным телевизионным рынком, есть большая вероятность, что вы можете принимать многие местные сети, такие как ABC, CBS, Fox, NBC, PBS и Telemundo. Вы часто можете получить дополнительные цифровые подканалы, которые предлагают все, от старых шоу и фильмов до местных любительских видов спорта.

Следующие несколько лет будут особенно подходящим временем для того, чтобы попробовать антенну, потому что в настоящее время внедряется новый стандарт эфирного вещания, называемый ATSC 3.0. Помимо других улучшений, эти новые сигналы «телевидения следующего поколения» могут передавать интернет-контент наряду с традиционными телетрансляциями. Это означает, что вы можете транслировать некоторые шоу прямо в эфир. Новые трансляции также будут поддерживать видео 4K и контент с расширенным динамическим диапазоном (HDR).

Конечно, многие пользователи антенн дополняют эфирное вещание бесплатными стриминговыми сервисами. Люди, готовые платить за подписку, могут собрать еще более надежный пакет потокового контента всего за 25 долларов в месяц 9.0003

Если вы хотите использовать антенну для приема местных каналов, вам нужно убедиться, что вы можете получить достойный прием. Наружные антенны, особенно на крыше или мачте, как правило, обеспечивают наилучшие характеристики, особенно если вы находитесь за много миль от ближайших вещательных вышек. Но комнатную ТВ-антенну настроить проще, и для некоторых это единственный практичный вариант.

Как и в случае с недвижимостью, прием с внутренней телевизионной антенны зависит от местоположения, местоположения и еще раз местоположения. Это касается как места, где вы живете, так и места, где вы размещаете антенну.

Мы не можем помочь с географией, но у нас есть советы, как добиться наилучшего приема в вашем доме. В некотором смысле использовать антенну стало проще, чем раньше. С момента перехода на полностью цифровое телевидение эфирные сигналы, как правило, не затухают и не пропадают, как это было с аналоговыми сигналами. Это означает, что дни прикрепления фольги к кроличьим ушам антенны для улучшения приема на маргинальных станциях прошли.

Обеспечение отличного приема с комнатной антенны может быть сочетанием науки и искусства. Вот что вам нужно сделать.

В наших тестах самых продаваемых внутренних телевизионных антенн прием зависел в основном от того, насколько далеко мы находились от вещательных вышек, а также от местности и деталей нашего окружения, таких как здания, деревья и холмы. Некоторые модели работали лучше, чем другие, но было трудно предсказать, какая антенна будет лучше работать в том или ином конкретном месте. Мы провели тесты в 10 домах, расположенных в столичном районе Нью-Йорка.

Некоторые внутренние антенны являются направленными, поэтому их необходимо ориентировать в сторону вещательных вышек. Разнонаправленные антенны, которые принимают сигналы со всех направлений, могли бы быть лучше для городских районов, но они могут не тянуть более удаленные станции, как правильно расположенная направленная антенна.

Одним из сюрпризов было то, что мы обнаружили небольшую корреляцию между ценой и производительностью. Более дешевые антенны часто работали так же, или даже лучше, чем более дорогие модели.

Итак, вот наш совет: попробуйте несколько антенн, чтобы увидеть, какая из них работает лучше всего. Для этого вам нужно покупать у продавца, который предлагает беспроблемную политику возврата и разумную гарантию.

Мы обнаружили, что высота вашей антенны является решающим фактором для обеспечения достойного приема. Это одна из причин, по которой антенны, устанавливаемые на крыше, обычно превосходят комнатные модели. По этой же причине вы, вероятно, не получите хорошего приема, используя антенну, размещенную в вашем подвале.

Если возможно, разместите комнатную телевизионную антенну на чердаке или на втором этаже, желательно у окна. Иногда объекты в комнате или кровельные материалы будут мешать сигналам, поэтому стоит попробовать несколько разных мест на чердаке. Конечно, наличие антенны в одной комнате и телевизора в другой требует прокладки кабеля через ваш дом, потому что антенна должна быть подключена к антенному (РЧ) входу вашего телевизора.

В действительности большинство людей размещают антенну в той же комнате, что и телевизор. Поэтому попробуйте несколько более высоких мест, например, вдоль стены у потолка. Некоторые плоские антенны, такие как Mohu Leaf, можно красить (используя неметаллическую краску), что позволяет им гармонировать с декором. А некоторые плоские модели, такие как Winegard FL5500A FlatWave Amplified, двусторонние, обычно черные с одной стороны и белые с другой.

Направленные, также известные как «однонаправленные», антенны должны быть ориентированы на вещательную вышку.

Чтобы узнать, где в вашем районе находятся местные вышки вещания, перейдите на страницу «Карты приема DTV» Федеральной комиссии по связи, затем щелкните позывные станции, чтобы узнать, откуда поступают сигналы. Вы также сможете определить, сколько станций вы сможете подключить, и их относительную силу сигнала. Вы также можете получить полезные советы и информацию, в том числе советы по наружным антеннам, от AntennaWeb.

Если вы живете в пригороде большого города, все основные радиовещательные башни могут располагаться в одном направлении, но вам может потребоваться переориентировать антенну для разных станций. Как отмечалось выше, многонаправленную антенну не нужно наводить, но она может быть не так эффективна при приеме сигналов от удаленных вышек.

Когда вы пробуете разные антенны, обязательно просмотрите каналы на вашем телевизоре, чтобы увидеть, какое расположение антенны привлекает больше всего станций.

Еще во времена аналогового телевизионного сигнала большинство ваших основных вещательных каналов, скажем, со 2 по 13, работали в низкочастотном диапазоне УКВ.

Но после перехода на полностью цифровое вещание и последующего аукциона спектра, в результате которого многие станции сменили местоположение, местные каналы теперь работают как в диапазонах VHF, так и в UHF (каналы с 14 по 51). Итак, вам нужна антенна, которая хорошо работает в обоих диапазонах, чтобы убедиться, что вы получите все станции, которые сможете.

Все, что находится между комнатной телевизионной антенной и вещательными вышками, может ухудшить качество приема. Если возможно, попробуйте разместить антенну в окне или рядом с ним, если вы не живете в многоквартирном доме, где ваш вид состоит из кирпичной стены соседнего дома.

Вторым лучшим вариантом является внешняя стена, обращенная к вещательным башням. Если вы живете в доме, старайтесь избегать мест, которые могут быть закрыты большими деревьями, навесом или гаражом или другими большими препятствиями. Попробуйте несколько разных окон и стен, чтобы найти лучшее место.

При тестировании внутренних ТВ-антенн в моем доме я обнаружил, что удобно иметь дополнительную длину коаксиального кабеля RG6 и соединитель коаксиального кабеля типа «мама-мама», чтобы можно было свободно перемещать антенну в разные места. Я также использовал малярную ленту, чтобы временно прикрепить антенны к различным местам, прежде чем определить лучшее место.

Многие из протестированных нами моделей были оснащены усилителем, который может повышать мощность сигнала, помогая принимать более удаленные станции. Усилитель также может быть полезен, если вы собираетесь разделить сигнал с одной антенны на два телевизора.

Но наши тесты показали, что антенны с усилителем не всегда более эффективны, чем модели без усилителя; они также могут усиливать шум и искажения и перегружать прием с более близких станций.

Если у вас антенна с усилителем, попробуйте ее с выключенным усилителем. Если прием хороший, оставьте его выключенным. Но если это не сработает, включите усилитель и повторно просканируйте каналы (см. ниже), чтобы проверить, улучшится ли прием.

Последний совет: периодически сканируйте каналы. Несмотря на то, что аукцион спектра и последующее переключение каналов на новые частоты уже завершен, по-прежнему имеет смысл повторно сканировать каналы каждый месяц или около того, потому что вы можете получить несколько новых станций, которые вы не могли поймать ранее. У нас есть пошаговая инструкция по пересканированию каналов. Это может показаться немного сложным, но это не займет много времени.

---

Джеймс К. Уиллкокс

Джеймс К. Уиллкокс возглавляет Consumer Reports, освещая телевизоры, потоковые мультимедийные услуги и устройства, а также услуги широкополосного доступа в Интернет. Его внимание варьируется от проблем поиска доступных интернет-услуг до новых технологий отображения. Ветеран технического журналиста, Уиллкокс писал для Business Week, Maxim, Men’s Journal, Rolling Stone, Sound & Vision и других. Дома он часто склоняется над своим верстаком, собирая гитарные педали или проигрывая музыку на своей 7.2-канальной аудиосистеме домашнего кинотеатра.

Вам нужна антенна для каждого телевизора в вашем доме?

Бесплатное эфирное телевидение — одно из лучших решений для обрезки проводов. Найдя лучшую антенну для ваших нужд, вы сможете получить доступ к прямым трансляциям основных сетей и смотреть местное телевидение, местные новости, местные и национальные спортивные трансляции и многое другое. Но подключение антенны к телевизору решает ваши проблемы только в одной комнате. Что делать, если у вас несколько телевизоров? Вам действительно нужна отдельная антенна для каждого телевизора в вашем доме?

Нет. И хотя наличие отдельных антенн является вполне приемлемым (и привлекательным простым) решением, существуют альтернативы, позволяющие использовать одну антенну для всего дома. Вот несколько способов сделать это.

Вам не нужна отдельная антенна для каждой комнаты в вашем доме: три способа использовать одну антенну для всего дома

Не существует идеально эффективного способа использовать одну антенну для каждого телевизора в вашем доме, но есть несколько доступны довольно хорошие решения. Если вы используете большую антенну на крыше, эти исправления просто необходимы. Если вы находитесь в районе, где для обеспечения достойного приема достаточно небольшой комнатной антенны, вы можете обнаружить, что объединение до одной антенны доставляет больше хлопот, чем пользы — хотя с третьим из этих вариантов вы получите некоторые преимущества. льготы за ваши хлопоты и расходы. В конечном счете, это зависит от ваших предпочтений и вашей личной ситуации с антенной, поэтому читайте дальше и выбирайте вариант антенны, который лучше всего подходит для вас.

Разделить сигнал

Давайте начнем с наиболее очевидного (если не самого элегантного) решения: вы можете просто проложить множество коаксиальных кабелей по всему дому.
Вы, естественно, начнете с одной антенны. Прикрепите его куда-нибудь (чем выше, тем лучше; дополнительные советы по улучшению приема антенны см. в нашей статье на эту тему). Подсоедините коаксиальный кабель к телевизору. Конечно, на данный момент у вас в руках только один коаксиальный кабель и много телевизоров, к которым его можно подключить, поэтому вам понадобятся разветвители. Они выглядят так:

Или что-то в этом роде. Некоторые из них делят сигнал на три или четыре части, или… вы поняли. Так или иначе, идите, разматывая коаксиальный кабель и разделяя сигнал на развилках дороги. И еще одно: разделение сигнала снижает его мощность, поэтому вам понадобится один или два усилителя с этой настройкой. Усилители, сплиттеры и коаксиальные кабели любой длины, к счастью, легко найти.

Это самое дешевое решение, хотя и не всегда самое красивое. Однако с учетом сказанного не так уж сложно организовать ваши кабели. Заранее спланируйте кабельную трассу и разместите сплиттеры в местах, где они помогут минимизировать общий объем кабеля (например, если ваша антенна находится в одном конце зала, а два телевизора в разных комнатах). на другом конце просто проложите один кабель по коридору и разделите его в последнюю секунду вместо того, чтобы прокладывать два кабеля по всему коридору с самого начала).

И купите много кабельных зажимов — этих маленьких пластиковых штучек, которые крепятся к стенам, чтобы удерживать коаксиальные кабели. Имея достаточное количество кабелей, чтобы удерживать кабель вдоль белого плинтуса или аккуратно за мебелью, ваша большая установка кабеля не должна выглядеть как большой беспорядок.

Для тех, у кого нет кабельного Интернета: используйте домашнюю кабельную проводку

Как мы уже несколько раз упоминали, вы будете подключать антенны и телевизоры коаксиальными кабелями. Вот эти:

Это, скорее всего, выглядит знакомо, потому что ваша кабельная компания использует тот же тип кабеля. Ваш дом почти наверняка оснащен кучей других приспособлений в стенах, выходящих из розеток, которые выглядят следующим образом: Телевизионный сигнал. Плохая новость заключается в том, что вы не можете использовать эти кабели для двух целей одновременно. У вас, вероятно, нет кабельного телевидения, если вы находитесь на этом веб-сайте и пытаетесь установить антенны, но у вас, вероятно, есть широкополосный доступ в Интернет, который использует те же самые кабели.

Если вы этого не сделаете, у вас есть очень простой способ установить одну антенну для всех ваших телевизоров. Просто подключите антенну к тому месту, где ваша кабельная компания войдет в систему. Есть большая вероятность, что это место является кабельной коробкой снаружи и что ваша кабельная компания в настоящее время подключена к ней (даже если вы не платите за услуги или не получаете их). После того, как вы отследили это, подключите туда свою единственную антенну и подключите свои телевизоры к ближайшим коаксиальным розеткам (точно так же, как при традиционной настройке платного телевидения). Бинго: одна антенна для каждого телевизора в вашем доме.

Используйте OTA DVR

OTA DVR — не самый дешевый способ использования одной антенны для всего дома, но, возможно, это лучший метод. Эй, вы получаете то, за что платите!

Вот как это работает. Как следует из названия, OTA DVR записывает прямую трансляцию с антенны. Он может сделать это только тогда, когда к нему подключена антенна. Оттуда видеорегистраторы OTA должны предложить вам способ просмотра того, что вы записываете.
