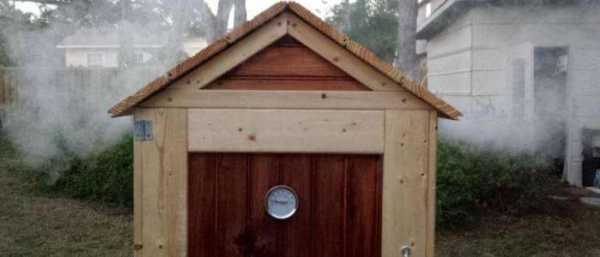

Самодельный шкаф для холодного копчения: инструкция по сборке

Технология холодного копчения подразумевает минимальную температуру обработки продуктов, при которой в них сохраняется максимальное количество полезных элементов. Копчение выполняется с помощью дыма, который придает продуктам особый вкус и аромат. Коптильный шкаф можно сделать своими руками без особых усилий и существенных материальных затрат.

Особенности конструкции

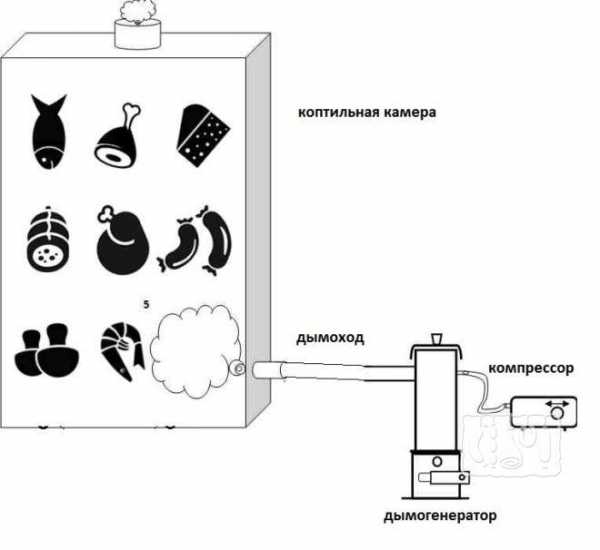

Основной особенностью шкафа для холодного копчения является необходимость охлаждения дыма, так как температура обработки продуктов должна быть не более 30-40°C градусов. Следует выделить несколько основных элементов коптильного шкафа:

  • камера для копчения продуктов;
  • дымоход;
  • дымогенератор.

Инструменты и материалы

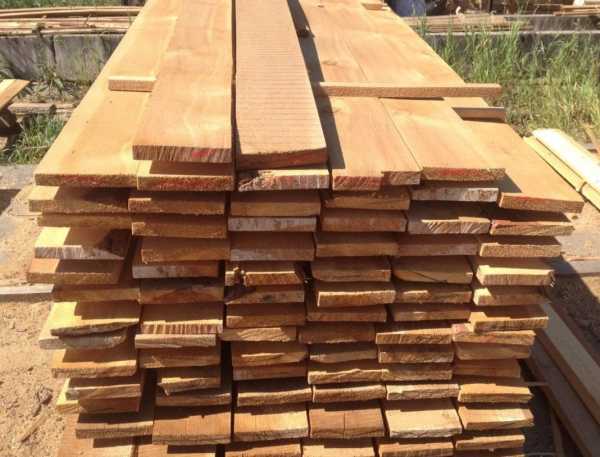

Шкафы для холодного копчения обычно изготавливают из дерева. Слоистый материал с клеевой пропиткой не подходит.

Дерево неизбежно будет придавать продуктам особый аромат. Лучше делать коптильный шкаф из ольхи, липы, осины или другой лиственной породы. Древесину хвойных пород использовать нежелательно из-за выделяемой смолы, но ель допускается. После нескольких использований запах древесины будет постепенно уходить.

Помимо древесины потребуются следующие инструменты и материалы:

  • ножовка;
  • молоток или шуруповерт;
  • гвозди или саморезы;
  • бруски для каркаса, внутренних перекладин;
  • петли для крепления дверки;
  • ручка для дверцы;
  • засов или задвижка – подойдет обычный шпингалет;

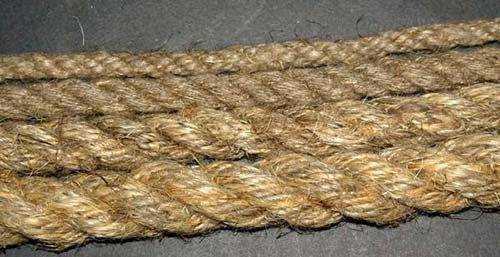

  • пеньковая веревка или пакля;
  • кровельный материал, если шкаф будет установлен на улице;
  • термометр для контроля температуры внутри шкафа;
  • решетки для продуктов, прутья с крюками;
  • труба для дымохода.

Читайте также: Как смастерить коптильню из скороварки

Инструкция по созданию

Размеры самодельного коптильного шкафа могут быть произвольными. Компактная конструкция выполняется высотой в 1 метр и стороной в полметра.

Изготовить шкаф можно по следующему алгоритму:

  1. Сделать каркас. Для этого надо подготовить 4 длинных бруска и скрепить их поперечными брусками внизу и вверху. Для устойчивости можно сделать еще несколько поперечных перекладин – их можно будет использовать для установки решеток. Оптимальное сечение бруска – 4х4 см.
  2. Обшить каркас досками. Подгонять их нужно вплотную друг к другу, иначе дым будет просачиваться в стыки. В качестве уплотнителя использовать пеньковую веревку или паклю – прокладывать ее в каждый стык.
  3. Сделать дверь. Большую часть передней стенки должна представлять дверца. Ее ширина может соответствовать ширине стенки с учетом остова в качестве коробки. Дверцу можно сделать из плотно подогнанных досок и посадить ее на петли. Прикрепить ручку и задвижку. По периметру дверцы стоит пустить уплотнитель, оптимально использовать такую же резинку, как на холодильниках.
  4. Сделать каркас для крыши и обшить его досками. Все стыки надо также пройти пеньковой веревкой или паклей. Крыша для коптильного шкафа может быть одно- или двускатной. Допускается также плоская конструкция.
  5. Вмонтировать в коптильный шкаф термометр. Установить его можно на фронтон крыши, врезать в дверцу шкафа или одну из его боковых стенок.
  6. Смонтировать дымоход. Можно сделать его из трубы либо из дерева, такой вариант исполнения при холодном копчении допускается.
  7. Смонтировать в шкафу перекладины. На них будут устанавливаться решетки для продуктов. В нижнюю часть конструкции нужно ставить поддон для сбора жира. В верхней части коптильни следует оборудовать перекладины для копчения продуктов на крюках.

В качестве источника дыма можно сделать отдельную топку или использовать дымогенератор – такое приспособление можно сделать самостоятельно или приобрести в готовом виде. Устанавливается он сзади или сбоку коптильного шкафа.

Монтаж топки уместен при установке коптильного шкафа на улице. Делают ее на расстоянии 2 м от корпуса конструкции. Подача дыма обеспечивается трубой, которая заглубляется в траншею либо обкладывается кирпичом.

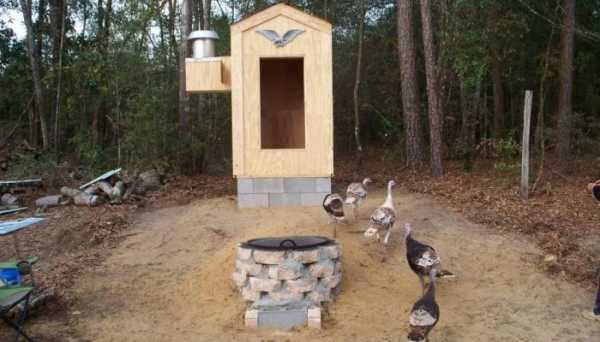

Можно сделать трехсекционный коптильный шкаф. Источник дыма и корпус можно объединить в одну конструкцию. Для этого коптильный шкаф выполняют достаточной высоты, так как отделение для продуктов получается небольшим.

Действовать надо по следующему алгоритму:

  1. Изготовить трехсекционную конструкцию. Нижний сектор должен быть высотой примерно в пятую часть всего шкафа, эта секция используется в качестве топки. Высота верхнего сектора составляет чуть больше четверти шкафа, он предназначен для копчения продуктов. Большую часть занимает средняя секция коптильни, где будет расположена труба для охлаждения дыма. Дверки для каждой секции должны быть отдельными. Дверцы для нижнего и верхнего отсека обязательно должны закрываться на задвижку.
  2. Нижнюю секцию в целях пожарной безопасности и для поддержания температуры следует обшить листовым железом. Такая же мера требуется для внутренней стороны дверцы этого сектора. По периметру дверцы нужно прикрепить уплотнитель.
  3. В нижней части средней секции сделать отверстие для трубы, которая должна заходить в верхний сектор. Именно по этой трубе дым будет поступать в отсек для продуктов. Пока дым проходит расстояние от нижнего сектора до верхней секции, он будет охлаждаться до оптимальной температуры.
  4. В верхнем отсеке сделать отверстие для выхода дыма.
  5. Для нагревания щепы можно использовать подходящую железную емкость и ТЭН. Вместо этого можно установить специальный дымогенератор.
  6. В верхнем секторе сделать перекладины для установки решеток для копчения и поддона для сбора жира.
  7. В дверцу верхней секции встроить термометр.

Читайте также: Какую коптильную выбрать для использования на газовой плите

Что и как можно коптить

Технология холодного копчения применяется для различных продуктов. Большинство людей предпочитают коптить рыбу, мясо и птицу. Особенно уместно это для тех, кто занимается охотой, рыбалкой, разведением домашней рыбы или птицы. Технологию холодного копчения можно использовать также для сыров и колбасы.

Перед копчением продукты нужно подготавливать. Обычно прибегают к маринованию или засолке сухим или мокрым способом.

Копчение продуктов холодным способом предполагает продолжительность процесса. Занимает он не менее 4-6 часов,  иногда продлевается на несколько суток. Приготовления мяса, особенно в больших объемах, может занять даже несколько дней. Длительность копчения зависит от типа продукта и его размеров (целая тушка курицы будет коптиться дольше отдельных ее частей).

Благодаря холодному копчению в продуктах сохраняется максимум полезных свойств. Важное преимущество этой технологии – длительное хранение продукта. Если поместить копченую продукцию в холод (ниже 0°C градусов), то хранить ее можно в течение нескольких месяцев.

Холодное копчение – популярный способ приготовления различных продуктов. Коптить их можно в специальном шкафу, который нетрудно сделать своими руками. Все материалы для такой конструкции доступны и стоят недорого. Приготовление продуктов в таком шкафу имеет определенные особенности, но процесс копчения очень простой.

kopchen.ru

Коптильня из дерева своими руками, инструкция по сборке

Копчение – популярный способ приготовления различных продуктов, придающий им специфический вкус и аромат. Для готовки таким способом можно использовать различные коптильни, в том числе сделанные своими руками. Один из не самых популярных вариантов – деревянная конструкция. Отметим, что коптильню можно сделать и для горячего, и для холодного копчения.

Преимущества и недостатки

У коптилен, изготавливаемых из дерева, есть как положительные, так и отрицательные стороны.

Преимуществ таких конструкций значительно больше:

  • доступность материала;
  • простота обработки материала – конструкция из дерева может иметь любую форму, размер и даже декоративную отделку;
  • легкость в ремонте – поврежденные фрагменты деревянной коптильни легко заменить;
  • возможность внутреннего утепления коптильни – можно использовать материалы, не выделяющие при нагревании вредных веществ;
  • экологичность;
  • эргономичность.

Благодаря простоте работы с деревом коптильни можно изготавливать в различном исполнении. При желании можно сделать конструкцию, которая идеально впишется в ландшафтный дизайн.

У деревянной коптильни имеются и некоторые недостатки. Связаны они с особенностями используемого материала. Недостатки коптилен из дерева следующие:

  • Риск возгорания – дерево может воспламениться, а огонь способен перекинуться на другие конструкции, деревья, сухую траву. Справедливо заметить, что возгорание случается при неправильной эксплуатации коптильни.
  • Чувствительность к перепадам температуры и влажности. С таким недостатком можно справиться с помощью наружной обработки коптильни, но даже без этого приема конструкция прослужит достаточно долго.

Особенности конструкции

Особенностью деревянной коптильни является ее конструкция. Выполняют такое устройство в виде домика с остроконечной крышей.

Топка для коптильни горячего копчения располагается непосредственно в нижней ее части либо на небольшом расстоянии от нее. Топка и коптильня холодного копчения монтируются по отдельности на расстоянии нескольких метров друг от друга и соединяются трубой.

Топка и идущая от нее к коптильне труба должны быть герметичными. Это условие необходимо для пожарной безопасности – даже одна искра может вызвать пожар, особенно при копчении горячим способом, который подразумевает поддержание довольно высокой температуры.

Необходимые инструменты и материалы

Для изготовления коптильни из дерева следует выбирать не смолистые породы. Это может быть:

  1. липа;
  2. ольха;
  3. кедр;
  4. осина;
  5. дуб;
  6. береза.

В качестве материала для деревянной коптильни можно использовать фанеру (минимальная толщина 8 мм), остроганные доски, бруски, вагонку, блок-хаус. Выбранный материал следует обработать специальным антисептиком.

Для изготовления деревянной коптильни не подходят материалы, которые состоят из нескольких слоев и пропитаны клеевым составом. В выбранной древесине должно быть также минимум сучков.

Помимо выбранного дерева для изготовления коптильни понадобятся другие материалы и инструменты:

  • ножовка по дереву;
  • молоток и гвозди либо шуруповерт и саморезы;
  • отвертка;
  • петли для дверцы;
  • труба для дымохода;
  • термометр;
  • металлический поддон для сбора жира;
  • решетки для продуктов либо арматура для их изготовления;
  • крюки для подвешивания продуктов;
  • металлические уголки или деревянные бруски в качестве направляющих для поддона и решеток;
  • материал для кровли – крышу можно покрыть шифером, профилем;
  • кирпичи или блоки для топки и цоколя коптильни;
  • цемент, песок, щебень для фундамента;
  • для заделки стыков – пакля, влагостойкий герметик.

Читайте также: Как смастерить коптильню из трубы

Изготовление устройства для горячего копчения

Коптильня для горячего копчения предполагает поддержание в камере довольно высокой температуры. Достигается это близким расположением источника жара. Топку можно смонтировать под корпусом коптильни, но такой вариант пожароопасен, поэтому следует вынести ее за пределы конструкции.

Действовать нужно по следующему алгоритму:

  • Выкопать яму. Ширина одной стороны – 1 м, глубина – 0,3-0,4 м.
  • Сделать песчаную подушку и насыпать слой щебня.
  • Установить по периметру кирпичи или блоки, залить раствор.
  • Выложить небольшой цоколь из кирпича или блоков, вмонтировав в него внизу трубу. Внутри цоколя она должна загибаться кверху – из нее будет поступать дым в камеру коптильни. В камере труба должна выходить кверху в центре, общая ее длина 1,5 м, диаметр 0,2 м.
  • Сделать небольшое углубление, к краю которого должна подходить труба, выходящая из корпуса коптильни. Выложить дно и стены углубления кирпичом – стенки должны немного возвышаться над верхним краем трубы.
  • В передней части топки смонтировать дверцу. Верх закрыть керамической плитой или кирпичами, выстелив сначала лист железа. Все стыки промазать огнеупорной глиной.
  • Смонтировать каркас коптильни. Делать это удобнее непосредственно на месте. По боковым сторонам корпуса нужно предусмотреть поперечные перекладины. На них в дальнейшем будут устанавливаться решетки для продуктов. Внизу камеры такие перекладины нужны для размещения поддона для сбора жира. В верхней части корпуса на перекладинах следует сделать несколько углублений – в них будут крепиться деревянные перекладины либо прутья из арматуры, на которые можно подвешивать крюки с продуктами.
  • Все стороны каркаса обшить досками. Стыки должны быть плотными, все щели следует заделать паклей.
  • Передняя стенка камеры обшивается досками частично – в нее следует вмонтировать дверь. Крепить ее следует на прочные петли. Обязательно сделать задвижку или щеколду и удобную ручку. Дверь должна строго соответствовать размерам проема. Изготавливается она также из плотно подогнанных досок или брусков.
  • Сделать двухскатную крышу. Скат в сторону топки нужно удлинить и установить на опоры. Над трубой смонтировать деревянный настил – глубина соответствует размерам коптильни. В полученном пространстве удобно хранить запас дров, которые будут оставаться сухими.
  • В крыше сделать отверстие и вывести трубу. Обязательно смонтировать над ней «гриб». Для заделки стыков использовать влагостойкий герметик.
  • Для защиты от осадков покрыть крышу подходящим кровельным материалом.
  • Установить решетки для копчения продуктов. Между ними нужно оставлять достаточно места, чтобы дым хорошо циркулировал.
  • Вмонтировать в дверку или боковую сторону коптильни термометр.

Оптимальная температура для горячего копчения – 90-120°C градусов. Такой показатель означает повышенный риск возгорания, поэтому важно тщательно заделать все стыки и соблюдать правила пожарной безопасности. Рядом с коптильней всегда следует держать емкость с песком – в случае пожара им можно будет быстро потушить огонь.

Преимущество использования коптилен для горячего копчения состоит в том, что приготовление таким способом занимает немного времени: закоптить рыбу, мясо или птицу можно в течение часа. Это позволяет не оставлять деревянную конструкцию надолго без внимания, что хорошо с точки зрения пожарной безопасности.

Читайте также: Как сделать коптильню из медицинского бикса

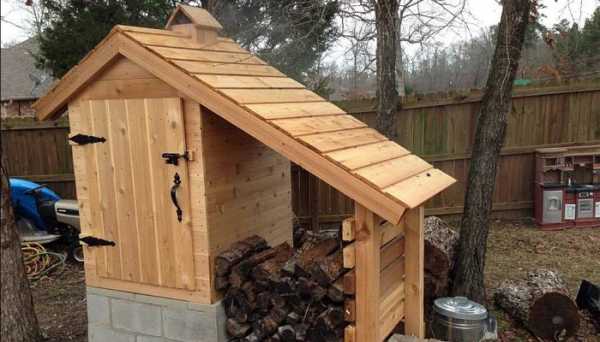

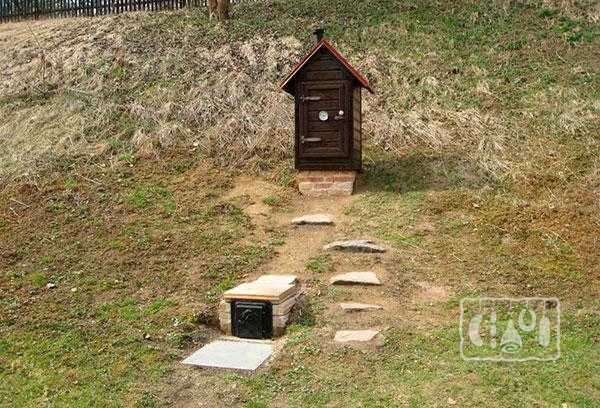

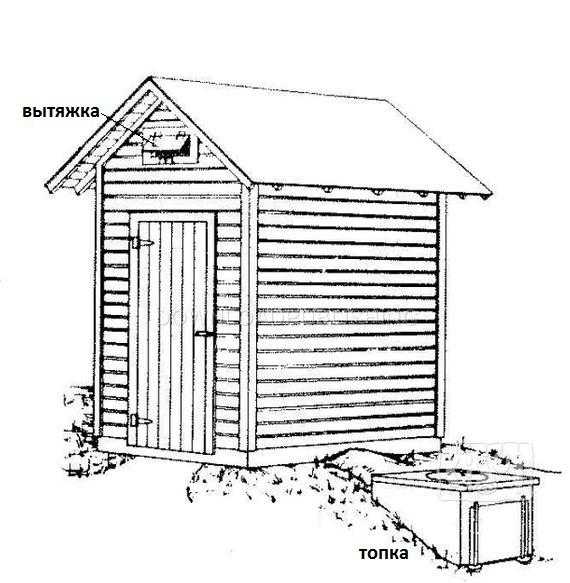

Самодельная конструкция для холодного копчения

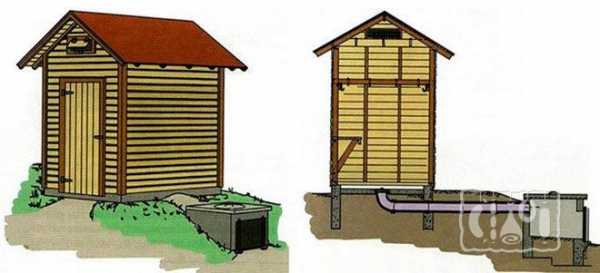

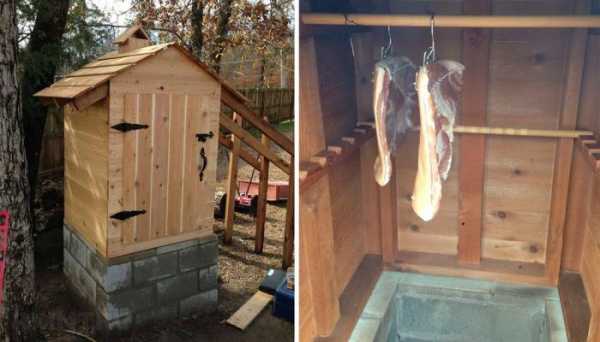

Конструкция для холодного копчения выполняется также в виде домика. При желании коптильню можно интересно декорировать. Устройство подразумевает обустройство основного корпуса коптильни и отдельной топки – соединение выполняется с помощью трубы, размещенной в траншее.

Действовать нужно по следующему алгоритму:

  • Сделать два углубления в земле и соединить их траншеей. Топку следует располагать ниже камеры коптильни – этот фактор следует учитывать, если на участке рельеф неровный. Оптимальная длина траншеи – 2-2,5 м. Камеру заглублять примерно на 40 см.
  • Утрамбовать дно котлована для камеры коптильни, сделать песчаную подушку (5-7 см), насыпать слой щебня и залить бетонный раствор.
  • Утрамбовать дно траншеи и уложить трубу с меньшим диаметром – траншея должна быть на 20 см выше. Труба должна примерно на 15 см заходить в углубление для топки.
  • Нанести по длине трубы раствор и наложить обрезок трубы большего диаметра. Остальное пространство заполнить раствором.
  • В углублении для топки стенки выложить кирпичом, смонтировать дверцу. Стенки должны закрывать также часть трубы.
  • Верх топки закрыть керамической плитой или металлическим листом, он должен перекрывать и стенки топки, и заходить сверху на дверцу.
  • Сделать для коптильни бетонное основание и выложить цоколь из кирпича – труба, выходящая из траншеи, должна быть вмонтирована в него. Цоколь выкладывается в 10 рядов кирпича, половина из них должна располагаться над грунтом. Внешние размеры цоколя должны строго соответствовать размерам камеры коптильни.
  • На этом этапе следует проверить работы конструкции – разжечь в топке огонь и проверить, поступает ли дым по трубе в цоколь будущей коптильни.
  • Сделать каркас коптильни. В высоту используют бруски длиной 80 см, соединяют их внизу и вверху брусками длиной в 35 мм. В итоге должен получиться остов параллелепипеда.

  • Сделать П-образную стойку и прикрепить ее сверху основного каркаса. Эта стойка необходима для крыши. На верхние боковины каркаса прикрепить бруски, выступающие за его пределы. К ним будут крепиться нижние части досок для кровли.
  • Обшить корпус коптильни и крышу выбранным деревом. Передняя стенка обшивается частично, так как в ней будет сделана дверца. Крышу покрыть выбранным кровельным материалом.
  • Смонтировать дверцу и закрепить ее на петлях. Сделать задвижку или замок.

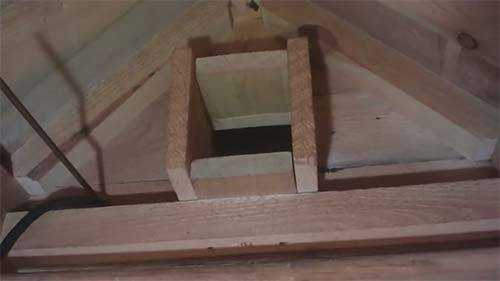

  • В крыше сделать отверстие диаметром 5-7 см и вывести вентиляционную трубу. Над ней следует сделать «гриб», чтобы защитить от осадков.
  • Внутри корпуса смонтировать перекладины, сделав сверху небольшие углубления – закрепить в них прутья из арматуры. Они будут использоваться для подвешивания продуктов. При желании можно сделать дополнительные перекладины, куда можно устанавливать решетки для горизонтальной выкладки продуктов.
  • Установить камеру коптильни на подготовленный цоколь и скрепить их металлическим скобами или полосками металла.
  • Термометр можно вмонтировать в дверцу коптильни либо одну из боковых стенок.

Одну сторону крыши можно удлинить в сторону траншеи и сделать под нижний край подпорки. На траншею установить деревянный поддон – его можно использовать для хранения запаса дров – крыша сверху будет защищать их от дождя.

Конструкцию можно упростить и соорудить топку из металлической бочки. Располагается она рядом с коптильней из дерева, а соединительная труба располагается над землей.

Вместо изготовления деревянного каркаса можно использовать деревянную бочку. Недостаток такого варианта заключается в меньших размерах конструкции.

Технология холодного копчения требует поддержания в коптильне невысокой температуры – не более 35-40°C градусов. Именно для соблюдения этого условия топка устанавливается на таком расстоянии от основного корпуса коптильни.

Привлекательность агрегата для холодного копчения заключается в том, что топка располагается отдельно, поэтому риск возгорания деревянной конструкции из-за нее минимален: искры огня на таком расстоянии просто не доходят до основной конструкции, потому туда попадает только дым.

Деревянные коптильни имеют ряд преимуществ, а при соблюдении технологии изготовления и правил пожарной безопасности практически лишены недостатков. Можно изготовить конструкцию и для горячего, и для холодного копчения. Основное отличие заключается в расстоянии, на котором располагают топку.

kopchen.ru

Собираем шкаф для копчения своими руками: чертежи, схемы, размеры

Для копчения мяса и рыбы используются установки, в каждой из которых есть камера для продуктов — коптильный шкаф. Так она называется из-за внешнего сходства: большинство таких конструкций — это прямоугольная ёмкость с боковой дверцей. В домашних условиях можно сделать коптильный шкаф своими руками по нашим чертежам.

Коптильный шкаф бывает даже из дерева

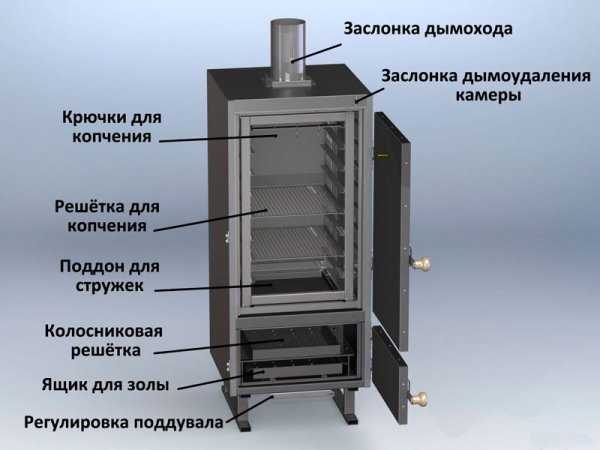

Шкаф для холодного копчения из нержавейки

Лучшим материалом для коптильни является пищевая листовая нержавейка толщиной 1,2-2 мм. Она не подвержена коррозии и легко моется.

Конструкция ящика для копчения из нержавеющей стали похожа на коптильный шкаф из холодильника или металлический сейф и собирается из прямоугольных кусков необходимого размера:

  • два куска 500х500 мм для дна и потолка;
  • два куска 1200х500 мм для боков камеры;
  • два куска 500х1200 мм для задней стенки и дверцы.

Собирается коптильный шкаф своими руками при помощи электросварки. Для лучшего прилегания двери и установки решёток к стенкам привариваются нержавеющие уголки. В нижней части ящика сверлится отверстие для присоединения дымогенератора.

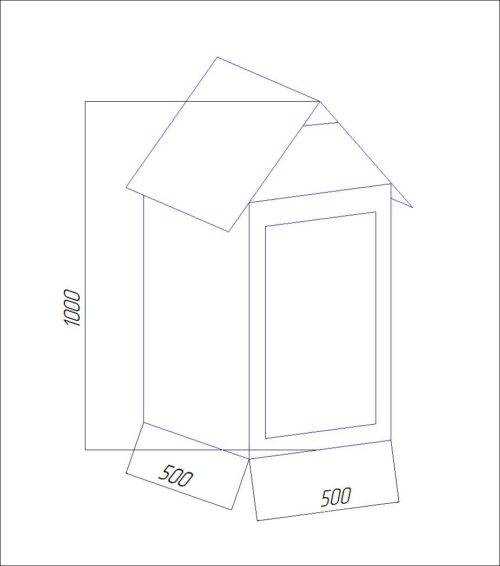

На чертеже показаны размеры такой конструкции.

Шкаф для холодного копчения

Шкаф для копчения колбасы

Домашняя колбаса коптится в подвешенном состоянии, кольцами. Эти кольца надеваются на деревянную палку. Через каждый час при горячем копчении и через 5-6 часов при холодном эти кольца необходимо переворачивать. Поэтому колбасу удобнее коптить в шкафу со съёмной верхней крышкой.

Важно! Палки для подвешивания колбас должны быть из лиственных пород дерева и хорошо высушены.

Шкаф для копчения колбасных изделий

Шкаф для копчения рыбы

Коптильня для копчения рыбы не отличается от других аналогичных устройств, кроме одной особенности. Рыба продукт нежный, при перегреве пересыхает, теряет жир и становится вареной, а не копчёной.

Поэтому при её копчении необходимо контролировать температуру в камере, желательно на каждом ярусе решёток и при необходимости уменьшать огонь или время обработки.

Схема шкафа для копчения рыбы

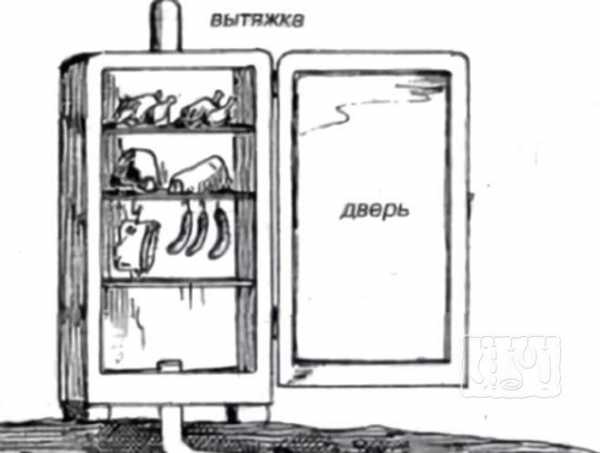

Коптильный шкаф из холодильника

Проще всего сделать домашнюю коптильню из холодильника. Его конструкция зависит от того, в качестве какого устройства будет использоваться получившийся аппарат — для горячего или холодного копчения.

Совет! Лучше всего использовать холодильники советского производства, с решётками из проволоки

Коптильня холодного копчения

Для коптильни холодного копчения дым производится при помощи дымогенератора. При этом виде обработки температура не превышает 50°С, поэтому все пластиковые детали можно оставить:

  1. Вынуть полки. Лучше если они будут из проволоки, как в старых холодильниках советского производства.
  2. В однокамерном аппарате удалить морозилку и провода. В двухкамерном охладитель занимает мало места, поэтому его можно оставить.
  3. Заделать получившиеся отверстия. Для этого подходят деревянные или пластиковые пробки.
  4. Сбоку или сзади на высоте 10 см над дном вырезать отверстие для приходящего дымохода. Установить корпус холодильника на подставке так, чтобы дымовой канал шёл под небольшим наклоном вверх. Ещё одно отверстие для выходящего дыма делается в потолке коптильного шкафа.

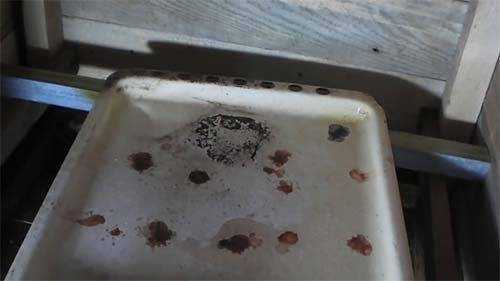

  5. На дно поставить поддон для сбора жира. Для этого подойдёт одноразовая форма для запекания или просто застелить дно алюминиевой фольгой.
  6. На необходимой высоте в пазах корпуса установить решётки. При желании в корпусе сверлится отверстие и устанавливается термометр.

Схема коптильни холодного копчения из холодидьника

Коптильня горячего копчения

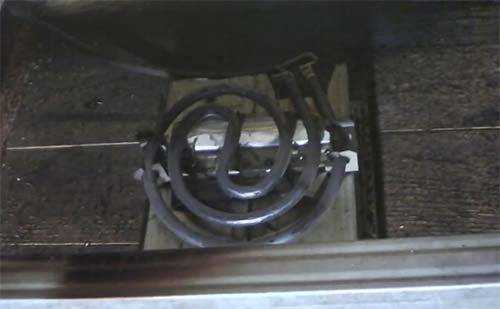

Переделка холодильника в коптильню горячего копчения сложнее. Этот процесс идет при температуре от 50 до 120°С, поэтому аппарат подвергается переделке:

  1. необходимо удалить все неметаллические части — пластиковую обшивку, термоизолятор и уплотнительную резину в двери;
  2. получившиеся отверстия в корпусе заделать деревянными пробками, а резинку заменить войлочной полосой;
  3. к стенкам на желаемой высоте, а также на расстоянии 10 см от дна прикрутить металлические уголки для решёток и поддона для сбора жира;
  4. коптильный шкаф установить на подставку из кирпичей.

Процесс копчения производится так же, как в других устройствах горячего копчения:

  1. на дно насыпаются опилки;
  2. на нижнюю пару уголков ставится поддон, а на верхние решётки с продуктами;
  3. под днищем разводится небольшой костёр.

Костёр греет опилки, они дымят и коптят мясо и рыбу.

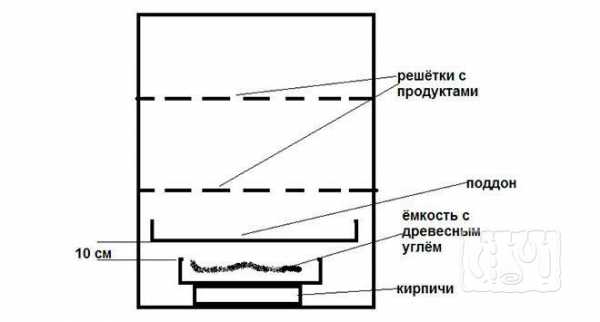

Схема коптильни горячего копчения из холодильника

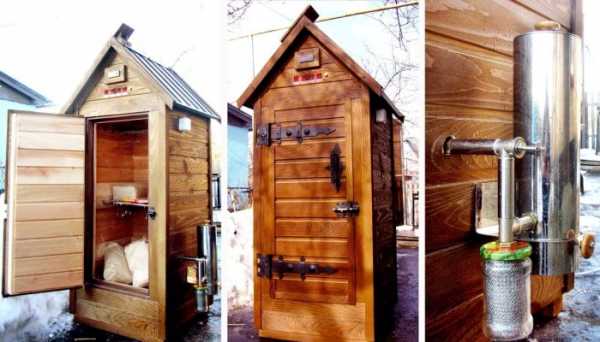

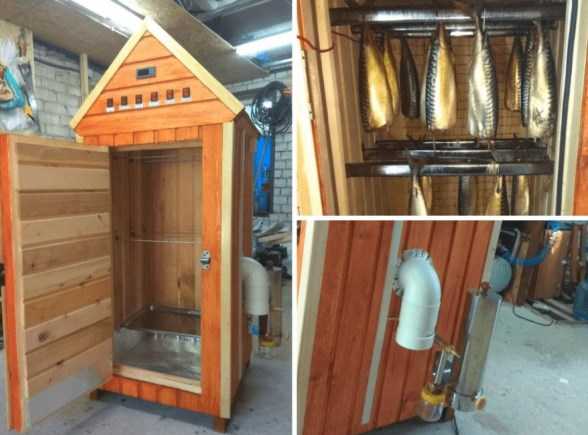

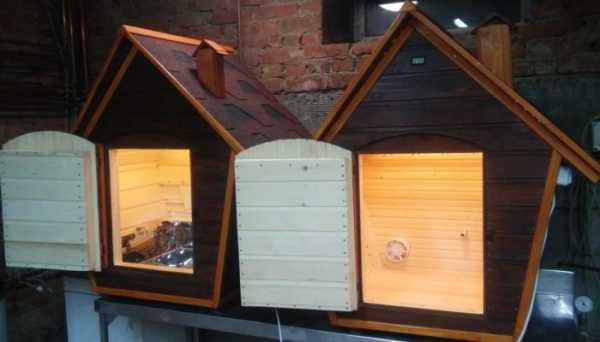

Шкаф для коптильни холодного копчения из дерева

Стационарный коптильный шкаф можно сделать из дерева. Древесину лучше использовать лиственных пород, иначе перед началом эксплуатации придётся несколько раз провести копчение «вхолостую», без продуктов, чтобы стенки пропитались дымом. Для домашнего использования на 100 кг продуктов достаточно камеры размером 0,5х0,5х1 метр и дымогенератора ёмкостью 3 литра. Процесс копчения продолжается сутки. Если нет досок, то можно построить аналогичную стационарную коптильню из кирпича

Конструктивно такая коптильня из дерева похожа на ящик с дверью или дачный «домик неизвестного архитектора». Она собирается на каркасе из брусков 40х40 мм. Из таких же брусков делаются направляющие для решёток. Каркас обшивается досками или фанерой.

Лучше всего стенки ящика сделать из вагонки или половой доски. В этих пиломатериалах есть пазы, при помощи которых доски соединяются между собой. Это соединение получается достаточно герметичным, что бы не дать выходить дыму.

Если нет вагонки, то допустимо сделать ящик для копчения своими руками из досок. В этом случае при сборке щели необходимо уплотнять паклей или другим уплотнителем.

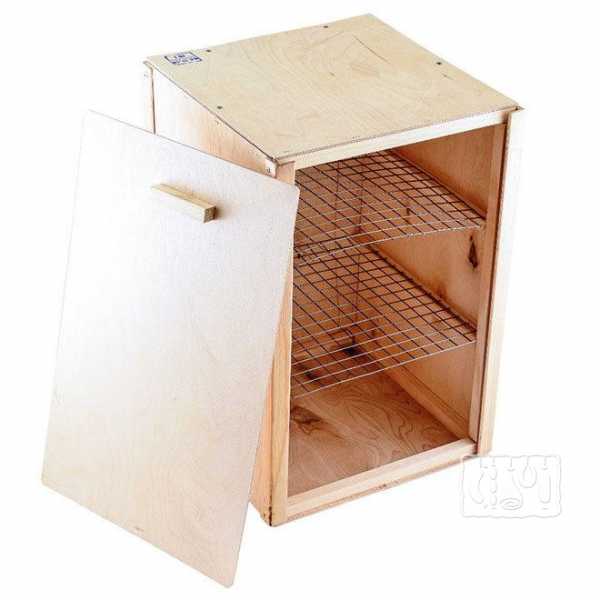

Хороший результат получается при обшивании стенок фанерой. В стенах из этого материала отсутствуют щели, но под воздействием влаги фанера коробится и расслаивается. Поэтому после каждого использования ящик для холодного копчения из фанеры необходимо просушивать, а снаружи покрасить водостойкой краской.

Такой коптильный шкаф можно построить из брёвен. Получившаяся конструкция будет похожа на деревянную избу. Между брёвнами прокладывается уплотнитель.

На заметку! В конструкции из брёвен дверь всё равно делается из досок.

Дверь в ящике для холодного копчения своими руками делается собранной из нескольких продольных досок и двух поперечных. Фанерная дверь является просто куском фанеры необходимого размера.

Крепится дверь на двух петлях и имеет по контуру резиновый или войлочный уплотнитель.

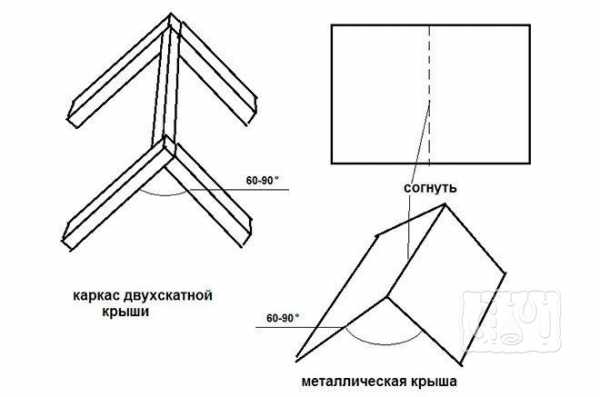

Крыша делается односкатная или двухскатная. Односкатная проще. Для её изготовления достаточно скосить верх боковых стен, а заднюю стенку сделать меньше двери. В крыше ставится дымоходная труба.

Генератор дыма ставится на земле, при необходимости в углублении или вместо него в земле прокладывается дымоход, на другом конце которого находится топка, а коптильный шкаф делается без дна.

Шкаф для коптильни из дерева

Коптильный шкаф с дымогенератором

В аппаратах для холодного копчения дым вырабатывается не в камере, а отдельно, в дымогенераторе. Он ставится ниже коптильного шкафа и дым, проходя по дымоходу, охлаждается.

Совет! Для улучшения качества дыма дымоход оснащается сборником конденсата, фильтром, холодильником и другими аксессуарами.

Схема коптильного шкафа с дымогенератором

Шкаф для холодного копчения с подогревом

Процесс холодного копчения идёт при температуре 20-50°С. Но если на улице холодно, то дым, приходящий в коптильный шкаф, имеет более низкую температуру. Для обогрева коптильной камеры внутри неё на дне устанавливается электроплитка или несколько ламп накаливания.

Совет! Для более стабильной температуры лампы включаются через термостат, например, от инкубатора.

Схема шкафа с подогревом для копчения

Коптильный шкаф для холодного копчения электрический

Некоторые фирмы производят электрические коптильни для дома и малого бизнеса. В этих аппаратах опилки нагреваются в дымогенераторе электро нагревателями, есть встроенные вентиляторы, обдувающие дымом копчёности, терморегуляторы и другие устройства. Как пользоваться коптильней указано в инструкции фирмы-производителя.

Эти шкафы для холодного копчения не требуют открытого огня для нагрева, но нуждаются в подключении к сети ~220 В. Процесс копчения происходит при более низких температурах и дольше, чем в аппаратах горячего копчения.

Такое бытовое устройство можно сделать своими руками из металлического ящика и установить на балконе.

Все регуляторы вэлектрической коптильне устанавливаются в пульт управления, который крепится на стенке коптильни.

Комплектующие коптильного электрического шкафа под копчение

Универсальный коптильный шкаф

Перед тем, как выбрать коптильню, необходимо определить необходимые функции. Но есть аппараты «широкого профиля»

Они могут производить обработку продуктов в разных режимах, поэтому он оборудуется внешним дымогенератором с охладителем, встроенным ТЭНом на дне и вытяжным регулятором сверху.

В разных режимах работают различные элементы:

  • Холодное копчение. Дымогенератор с охладителем и вытяжной вентилятор.
  • Горячее копчение. Внутренний ТЭН, на который устанавливается ёмкость с опилками.
  • Сушка. При обычной сушке работает только вытяжной вентилятор, а при ускоренной к ним добавляется ТЭН.

Совет! Для более качественной работы желательно все электроприборы оснастить регулятором мощности, а корпус утеплить.

Компоненты универсального коптильного шкафа

moekopchenie.ru

чертежи, фото, видео пошаговая инструкция

Метод приготовления копченой еды в магазинах нельзя назвать полезным для организма, ведь для этого используют консерванты, ароматизаторы, химические заменители дыма. При этом, копчености, приготовленные собственноручно не только безвредны, но еще и невероятно вкусны. Как же закоптить мясо или рыбу в домашних условиях? Выход есть – сделать коптильный шкаф своими руками, на который от силы уйдет 3-4 часа, а использовать его можно будет несколько лет.

Из чего делать?

Смастерить своими руками коптильный шкаф для холодного или горячего копчения можно из различных материалов. Для этого применяются любые корпусные предметы с боковой и верхней дверцей, которая может герметично закрываться. Для шкафов, сделанных собственноручно, для холодного копчения подойдет одно из представленных ниже сооружений:

  • корпус старой холодильной или морозильной камеры;
  • металлический пенал;
  • сейф, предназначенный для хранения оружия;
  • газовая печь;
  • старая стиральная машинка с центрифугой;
  • контейнер прямоугольной продолговатой формы;
  • трубы больших диаметров;
  • металлические бочки.

Схема будущей конструкции

Уникальный шкаф для холодного копчения можно сделать их деревянных спилов и брусков. И, несмотря на простоту таких конструкций, коптильные аппараты, сделанные собственноручно, отличаются широким спектром возможностей. Кроме этого, шкафы для копчения позволяют приготовить вкусные и ароматные мясо, рыбу, морепродукты, овощи и другие вкусности.

С этой статьей читают: Копчение рыбы в домашних условиях в коптильне холодного копчения

Конструктивные элементы

Если вы задаетесь вопросом, как сделать деревянный шкаф своими руками, то наверняка не будет лишним, если вы будете знать, из каких конструктивных элементов он состоит.

Основание короба – деревянный каркас, сделанный из брусьев сечением 4х4 см. Подробные чертежи шкафа для холодного копчения, который собирается своими руками, вы можете видеть в этой публикации.

Корпусная часть

Вне зависимости от того, какой корпус вы выбрали для самодельной коптильной установки, его нужно обшить с 3-х сторон доской 2,5 см толщиной и до 10 см шириной. Для этих целей подойдет вагонка из осины, липы, ольхи и прочих лиственных деревьев. Если вам не удалось найти вагонку, хотя это довольно распространенное деревянное полотно, то можно использовать хвойный полимер.

Шкаф для копчения из досок, собранный собственноручно, должен быть максимально герметизированным. Это вполне выполнимая задача, если при изготовлении коптилки использовать уплотнительный материал по типу пеньковой веревки, который нужно вкладывать во все стыки облицовочного материала.

Пенька для законопачивания стыков

Дверца

Дверца изготавливается по размерам всей величины передней стенки коптильного агрегата. Она собирается собственноручно на деревянном каркасе из дощечек 2,5х10 см так, чтобы покрывной материал каркасной части плотно заходили в проем, а выступающая часть обшивки прикрывала верхний стык. Периметр всего проема оклеивается уплотнительной пищевой резиной, в качестве которой может быть любая резинка с холодильной камеры или духового шкафа. Если в вашем хозяйственном арсенале нет таковой, то ее с легкостью можно сделать из войлочной полосы.

К самой дверце крепится пара петель, которые могут быть либо накладными, либо врезными – все зависит исключительно от уровня вашего мастерства. Также дверь оснащается задвижкой. Дверца, равно как и сам корпус, должна быть в полном объеме герметизирована пеньковой веревкой или, на крайний случай, паклей. Это главное условие создания эффективно работающего ящика для холодного копчения, сделанного своими руками.

Крыша

Верхнюю часть коптильной установки, как правило, выполняют в односкатном или двускатном варианте. Если вы хотите, чтобы ваша коптилка имела односкатную верхнюю поверхность, то ее необходимо делать со скатом назад, взяв для этого доски длинной на 4-5 см больше размера основания. Тогда как при выборе второго варианта для обустройства крыши потребуются собрать стропильную систему с длиной ската 55-65 см. Стыки между досками обязательно герметизируются.

Если вы хотите, что ваша коптилка стационарно стояла на улице, то крышу необходимо загрунтовать и покрасить любой масляной краской. Верхняя часть коптильной конструкции, во время ее работы, не перегревается, поэтому не стоит волноваться о том, что краска может отслоиться, а от непогоды и повышенной влажности окрашивание защитит установку самым лучшим образом.

В верхней части коптилки монтируется дымоход, который оборудуется заслонкой и шаберным механизмом. Он может быть как деревянным, так и металлическим. Эта делать необходимо для того, чтобы коптилка работала максимально эффективно, ведь за счет дымохода происходит не только вывод дымовых масс, но и осуществляется регулировка внутренней температуры.

Дымоход

Инструкция по сборке шкафа

Итак, коптильная мини-станция собирается в следующем порядке:

  • сборка каркасной основы;
  • установка дна;
  • устройство корпуса деревянными полотнами;
  • изготовление двери;
  • навешивание дверцы;
  • устройство верхней части конструкции;
  • монтаж функционального оборудования – дымогенератор, ТЭН, термостат, дымоходная система.

С этой статьей читают: Дымогенератор для холодного копчения своими руками

ВИДЕО: Как и из чего собирать шкаф для копчения

Подробное устройство

Для устройства коптилки используется эжекторный дымовой генератор вертикального типа, который необходимо прикрепить к задней стенке коптильной конструкции. Дымогенератор, в свою очередь, соединяется с внутренней полостью посредством металлической трубы Ø2,5-4 см.

Чтобы переоборудовать шкаф холодного в аппарат горячего копчения, следует оснастить его подогревательным прибором, в качестве которого, как правило, применяются маломощные (не более 1 кВт) ТЭНы закрытого типа. Теплонагревательный элемент устанавливают на дно агрегата. А чтобы избежать возгорания днища, ТЭН размещается на металлической профильной пластине, которая располагается над дном короба на 50-100 мм. Благодаря воздушной прослойке и металлическому каркасу удается вывести часть тепловой энергии, что и исключает возможность возгорания.

Поверх теплонагревательного элемента устанавливается поддон, который предназначен для сбора жира при копчении. В качестве поддона подойдет даже противень. Главное условие – он должен быть съемным, чтобы после каждого сеанса копчения была возможность его изъятия и очистки.

Таким образом можно защитить ТЭН от попадания жирных капель

Можно сразу оборудовать аппарат ТЭНом, а при необходимости холодного копчения попросту отключать ее. Так, благодаря одному дымогенератору температура внутри коптильного шкафа достигает 30-40°С.

Подключение дымогенератора

А если же вы хотите закоптить продукты горячим способом, то с помощью теплонагревательного элемента удается достичь температуры приблизительно 150°С. Что же касается регулировки температурного режима, то в этом вам поможет термостат, датчик которого располагается в верхней части коптилки. Также можно оборудовать конструкцию и термометром, что значительным образом упрощает работу с коптильной установкой.

ТЭН для горячего копчения

Многие мастера оборудуют коптилку двумя ручками, расположенными по сторонам шкафа. Это позволит при необходимости перемещать коптилку с места на место.

Безусловно, вы можете купить коптильный шкаф, но при этом вам придется потратить на такой агрегат в среднем от 3 до 10 тысяч в зависимости от комплектации. На сборку самодельной коптилки вы затратите минимум финансовых ресурсов и усилий.

ВИДЕО: Как собрать дымогенератор и коптильный шкаф

www.portaltepla.ru

Коптильный шкаф для копчения своими руками

В качестве коптильного шкафа можно использовать любую подходящую конструкцию с боковой или верхней дверкой, способную герметически закрываться. Для коптильных шкафов, сделанных своими руками для рыбы и мяса, приспосабливают различные сооружения:


  • металлические оружейные или инструментальные сейфы;
  • корпуса старых холодильников;
  • газовые плиты;
  • контейнеры различного вида;
  • бидоны и резервуары;
  • трубы и бочки.

Универсальный коптильный шкаф для холодного копчения можно сделать своими руками из брусков и досок. Конструкция этого сооружения очень проста, но отличается широчайшими функциональными возможностями и позволяет приготовить в нем рыбу, мясо, сыр, чернослив и прочие продукты, требующие наличия дыма определенной температуры, в основном, холодного.

Фото коптильного шкафа

Конструктивные особенности деревянного коптильного шкафа

Основанием шкафа холодного копчения для рыбы и мяса является деревянный каркас из соснового бруса сечением 40х40 мм. Чертежи корпуса можно увидеть ниже. Размеры каркаса 1х0,5х0,5 м. Сделать своими руками его несложно, устройство очень простое. Этого вполне достаточно для производства домашних продуктов в необходимом количестве. Тем более что получившийся внутренний объем оптимален для мощности небольшого дымогенератора холодного дыма (объемом камеры сгорания до 3 л) эжекторного типа, работающего на щепе.

Схематичный чертеж шкафа для коптильни

Корпус коптильного шкафа

Обшивается каркас своими руками с трех сторон доской 25 мм толщиной и до 100 мм шириной. В качестве обшивки можно использовать обычную вагонку. Наиболее подходят по своим свойствам для лучшего вкуса рыбы и мяса доска или вагонка из липы, осины, ольхи или иных лиственных пород. Если такой в наличии нет, то можно обшить каркас хвойным пиломатериалом. Он несколько хуже из-за своей смолистости, но после нескольких сеансов копчения пропитывается дымом, и характерный запах исчезает и устройство становится полностью готовым к работе.

Коптильный шкаф должен быть герметичным. Это обеспечивается установкой уплотнителя из пеньковой веревки в каждый стык доски. Если используется вагонка или половая доска со стыком шип/паз, то уплотнитель необязателен, но желателен. А при обшивке своими руками обычной доской с плоской гранью все щели должны быть законопачены.

Стыки законопатить пеньковой веревкой

Пеньковая веревка — оптимальное решение. В качестве альтернативы можно использовать паклю. Сделать это своими руками под силу каждому.

Дверь

Во всю высоту передней стенки изготовляется дверь. Она собирается своими руками на каркасе из доски 0,25х100 мм с таким расчетом, чтобы доски каркаса плотно входили в проем, а выступающая часть обшивки закрывала стык сверху. По периметру всего проема устанавливается уплотнитель из пищевой резины (от холодильника, например). Если такого в наличии нет, можно сделать это войлочной полоской.

Все преимущество конструкций, сделанных своими руками, состоит в том, что существует неограниченное количество технических решений одного и того же узла. Как правило, используются наиболее доступные материалы и утверждать, что они единственно допустимые, нельзя. Поэтому вариации в монтаже той или иной конструкции только приветствуются.

Навешивается дверь на две петли, внешних, или врезных — зависит от уровня вашего мастерства, и снабжается задвижкой. Дверь, как и стены, должна быть полностью герметизирована пенькой или паклей. Это необходимое условие холодного и горячего копчения своими руками.

Крыша

Верхняя часть коптильни выполняется в односкатном варианте с наклоном назад или в более красивом двухскатном. При выборе двухскатного варианта собирается стропильная системы с длиной ската 55-60 см. при наличии определенного опыта, сделать все своими руками может каждый. Крыша полностью герметизируется.

Если планируете установить коптильню для рыбы и мяса на улице, то верхнюю часть обшивки нужно загрунтовать и покрасить любой масляной краской. Крыша в коптильне, даже если она используется для горячего копчения, прогревается не слишком сильно, поэтому опасаться отслаивания краски не стоит, а от дождя или снега окрашивание защитит отлично.

Не забываем про дымоход

В крыше монтируется дымоход, оборудованный заслонками и шаберами. Он может изготовляться как из дерева, так и с металлической трубы. Сделать его несложно.

Порядок сборки шкафа

Коптильный ящик универсального назначения для холодного копчения рыбы и мяса монтируется в таком порядке:

  1. сборка каркаса;
  2. установка днища;
  3. обшивка стен;
  4. навешивание двери;
  5. установка крыши;
  6. монтаж функционального оборудования.

К функциональному оборудованию принадлежит генератор дыма, система подогрева, терморегулятор, дымоход. Рассмотрим их более подробно. От их нормальной работы зависят возможности коптильни.

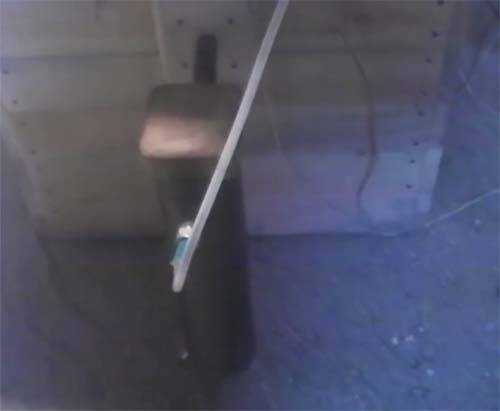

Дымогенератор для шкафа коптильни

В данной конструкции коптильного ящика предусмотрен эжекторный дымогенератор вертикального типа, который крепится к задней стенке коптильни и соединен с внутренним объемом дымоходом диаметром 25-40 мм. Как сделать его своими руками, можно узнать из этой статьи. В качестве источника холодного дыма можно использовать любой иной тип генератора, исходя из технических возможностей.

Так дымогенератор подключается к шкафу

Превращение коптильни холодного в установку горячего копчения происходит с помощью монтажа специального подогревателя. В его качестве используется спиральный или прямой ТЭН закрытого типа мощностью до 1 кВт, который устанавливается на днище коптильни.

В качестве нагревательного элемента используется ТЭН

Чтобы днище не загоралось, ТЭН устанавливается на металлический радиатор из профиля или любой иной кронштейн, поднимающий его над досками на 5-10 см. Воздушная прослойка и металл каркаса рассеивают часть тепла и вырабатываемой нагревателем температуре не под силу повредить дерево.

Сверху ТЭН защищается поддоном (противнем) в котором собирается скапывающий с рыбы или мяса жир. Поддон съемный. После каждого сеанса копчения, независимо, холодного или горячего, вытаскивается и промывается.

Поддон защищает ТЭН от попадания на него жира и сока

При холодном копчении ТЭН отключен, и температура внутри камеры не превышает 30-40С. если требуется приготовление продуктов горячего копчения, кроме генератора дыма в обычном режиме включается подогрев. Температуру внутри можно поднять до 150С. Регулируется она в автоматическом режиме терморегулятором со штыревым датчиком, установленным в верхней части коптильни. Для удобства работы, коптильня оборудуется термометром.

С обеих сторон ящик для копчения оснащается ручками для переноски. Его общий вес получается небольшим, все оборудование размещено непосредственно в коптильне или навешено на ней, поэтому конструкция получается мобильной и постоянно готовой к работе.

okopchenii.ru

Коптильня из дерева своими руками: пошаговая иснтрукция

Самодельная коптильня из дерева представляет собой сооружение-камеру, в которую подводится дым для приготовления мяса, рыбы, птицы. Чтобы результат строительства был удобным в эксплуатации, надежным и соответствовал технологическим условиям обработки продуктов, важно правильно выбрать проект и исходные материалы.

Плюсы и минусы коптильни из дерева

Древесина легко поддается обработке, благодаря чему сборка конструкции по силам даже неопытным домовладельцам. К корпусу дымовой камеры нет жестких требований относительно его размеров и формы, при желании поверхность можно декорировать резьбой, затонировать внешнюю часть с помощью безопасных пропиток.

Весомое преимущество возведения своими руками сооружений для холодного и горячего копчения – широкий выбор базовых материалов, их доступная стоимость. Работу можно организовать с применением стандартных инструментов: шуруповерта, отвертки, молотка, ножовки. Конструкцию впоследствии можно утеплить, чтобы свести к минимуму потери тепла, здесь подойдут минвата и эковата, войлок, хвоя, опилки, керамзит, стружка.

Недостаток строения – чувствительность к высокой влажности, атмосферным проявлениям, перепадам температур. Необходимо тщательно соблюдать меры безопасности, халатное отношение к эксплуатации может стать причиной возгорания.

Особенности выбора проекта

В первую очередь нужно определиться с приоритетным способом копчения:

  • горячий процесс ускоряет готовность продукции, деликатесы ощутимо пахнут костром, температура дыма здесь составляет 43-45°С;
  • холодное копчение подразумевает длительный процесс, но такие продукты можно дольше хранить, у них проявляется более изысканный вкус. В этом случае дым нагревается до 19-25°С;
  • выпекание в дыму – это обработка продуктов при температуре 80-100°С.

Коптильня может быть переносной и стационарной, второе решение будет более надежным и легким в эксплуатации, оно рассчитано на длительное и интенсивное использование. Компактное строение можно разместить на приусадебном участке, в гараже или сарае, хотя по нормам безопасности лучше его использовать под открытым небом.

В проект стандартных домиков для холодного копчения входят следующие компоненты:

  • дымовой шкаф – удобнее всего вариант с параметрами 90х60х120 см;
  • две деревянные либо металлические решетки, точно помещающиеся в рабочую камеру, и поддон из листовой стали для сборки жира;
  • деревянные ножки;
  • дымоотвод – он может быть выполнен из металлической либо пластиковой трубы с диаметром 5 см;
  • подводящий дымоход – его сечение должно быть не менее 10 см, оптимальная длина – 3 м, желательно использовать металлические либо керамические вариации, пластик при нагревании будет выделять опасные соединения;
  • кирпичная либо металлическая топка, которую размещают на отдалении 3 м от дымовой камеры;
  • кровельные материалы, из которых обустраивается крыша – профлист, рубероид, шифер, металлочерепица.
Как выглядит коптильня из дерева

На предусмотренных в корпусе решетках размещают продукты, устойчивость конструкции в целом обеспечивается благодаря ножкам. Чтобы отслеживать температурный режим внутри сооружения, на стену нужно повесить термометр. Топку и камеру объединяют с помощью трубы-дымохода, крышу оснащают дымоотводом, последний прикрывают куском шифера. Если предусмотреть на отводе вращающуюся заслонку, появится возможность для регулировки силы тяги.

При составлении проекта необходимо указать на чертеже план размещения сооружения на участке, особенности конструктивных элементов с размерами. В первую очередь нужно выбрать желаемые габариты камеры, при этом удобнее, если ее высота не превышает 120 см.

Крыша может быть односкатной и двускатной, плоской, трапециевидной. Проще всего изготовить кровлю плоской формы, немногим сложнее окажется односкатная вариация, имеющая относительно грунта угол в пределах 5-20°. Отводную трубу можно вмонтировать с любой стороны крыши – хоть слева, хоть справа.

Входное отверстие, в которое вставляется труба дымохода, предусматривается либо в днище камеры, либо в нижнем сегменте стенки. Выбор наиболее удачного варианта зависит от того, каким способом топка подключается к коптильне. Если решено прокладывать трубу с заглублением в грунт, входное отверстие должно быть в днище.

Рекомендуемые сорта древесины для коптильни

Для возведения домика подходят лишь те породы, которые отличаются крайне малым содержанием смолы:

  • кедр,
  • ольха,
  • береза,
  • дуб,
  • липа,
  • осина.
Для коптильни из дерева подходит кедр

При выборе материалов необходимо заострить внимание на размере и количестве сучков, так как при нагревании они будут выпадать, что нарушит целостность камеры.

Обычно находят применения следующие формовки древесины:

  • оструганные доски;
  • бруски разного сечения;
  • фанера толщиной не менее 8 мм;
  • вагонка;
  • блок-хаус.

Запрещается использование слоистых плит, насыщенных клеевыми составами – ДСП, ОСБ, МДФ. В условиях нагревания они будут выделять токсичные вещества, опасные для здоровья. Влага и высокая температуры вызовут расслоение полотен.

Древесина нуждается в предварительно пропитке антисептиком, подойдут такие составы, как Пирилакс, Пинотекс, Сенеж Экобио. Для ускорения работ необходимо вооружиться шуруповертом и электролобзиком, также понадобятся рулетка, строительный уровень.

Этапы сборки и обустройства коптильни своими руками

Новичкам легче всего будет смастерить деревянную коптильню, габариты камеры которой составляют 90х60х120 см. Так как процесс приготовления длительный и сопровождается обильным выделением дыма, нужно разместить сооружение так, чтобы хозяева и соседи не испытывали дискомфорта, то есть в отдалении от жилых строений и мест отдыха.

Фундамент не понадобится, если почва устойчивая с глубоким залеганием подземных вод, но в случае с преобладанием влажных и сыпучих грунтов придется позаботиться о подготовке базы. Выкапывают яму по размерам камеры на глубину до 40 см, выполняют щебеночную подушку, сверху укладывают бетонные блоки. Обязательные манипуляции – обвязка проволокой и заливка цементного раствора. Изоляционный материал поможет защитить фундамент коптильни от влаги.

Теплый дым стремится вверх, поэтому при проектировании конструкции нужно учитывать рельеф участка. Если расположить топку чуть ниже по склону, из трубы образуется эффективный дымоход.

Выполнение основания

В качестве базы для каркаса используются 4 отрезка бруса длиной 1,5 м сечением 5х5 см, они образуют вертикальные стойки камеры. Длина брусьев определяется на основе следующего подсчета: 30 см закладываются на ножки, 120 см – это непосредственно полезная высота сооружения.

Коптильня из дерева своими руками

Вертикальные стойки дополняются горизонтальными перекладинами из тех же брусьев, нужно 4 отрезка по 60 см и 4 куска по 90 см. Горизонтальные и вертикальные компоненты объединяются посредством саморезов и металлических уголков.

Закладка корпуса

Каркас обшивают с внутренней стороны основным материалом. Фанеру, доски, вагонку фиксируют на основании с помощью саморезов либо гвоздей. Так как сечение брусьев каркаса составляет 5х5 см, между двумя слоями обшивки (внутренней и внешней) образуется свободная полость шириной 5 см. В нее закладывается утеплитель, лучше отдать предпочтение минераловатным плитам. Сыпучие теплоизоляционные материалы, например, опилки или хвою, помещают в полость уже после формирования внешней облицовки.

Важно предотвратить распространение частиц утеплителя, волокон, чтобы они не попадали на продукты питания. Поэтому на внутреннюю обшивку с той стороны, где будет находиться изоляционный материал, прикрепляют пищевую фольгу, тщательно соединяя стыки.

Завершающий шаг для формирования корпуса коптильни – установка внешней облицовки поверх плитного утеплителя.

Создание крыши

В зависимости от того, какой проект лег в основу, собирают двускатную или односкатную крышу, допустимо плоское решение. Необходимо оставить отверстие, через которое будет проходить дымоотводящая труба (в верхней части стены корпуса). После установки трубы нужно тщательно изолировать щели термостойким герметиком, паклей, монтажной пеной.

На внешнюю поверхность крыши укладывают кровельный материал, для этого нужно предварительно собрать обрешетку. Здесь подойдут брусья 3 на 4 см либо 2 на 4 см. Так образуется обязательный вентиляционный зазор, благодаря которому древесина не будет переувлажняться, значит, снизится риск загнивания, появления плесени и грибка.

Решетки и поддон

Для изготовления решеток нужно запастись прочными деревянными рейками, их размеры могут составлять 1х2 или 1х1,5 см. Длина заготовок должна быть равна глубине камеры – 60 см. Рейки сколачивают с шагом не более 3-4 см.

Для сборки жира должен быть предусмотрен металлический поддон, так как за ним легче ухаживать, чем за деревянным (в том числе мыть). Оптимальным материалом для его изготовления станет пищевая нержавеющая сталь: из пластины вырезают с помощью болгарки прямоугольную заготовку с габаритами 55х85 см.

Пищевая нержавеющая сталь – отличный вариант для изготовления поддона

По периметру готового прямоугольника оставляют отступ в 1 см, желательно начертить эти линии карандашом. Согласно разметке совершают неглубокие надпилы: для этого нужно установить на болгарку тонкий диск по металлу (не более 1,5 мм). Надпилы помогут согнуть полотно нержавейки так, чтобы образовались бортики. Углы изделия можно стянуть болтами или зафиксировать сваркой.

Из металлических панелей, листов и кирпичей неподалеку от камеры собирают топку, оптимальное расстояние между ними – 3 м. Дымоходную трубу вмуровывают в топку, притом противоположный ее конец соединяют с коптильной камерой. Верхом мастерства будет обустройство под одной крышей корпуса коптильни и небольшого дровяника.

Правила эксплуатации

Деревянное сооружение можно собрать на любом месте участка, но желательно отдалить его от жилых, хозяйственных и санитарных построек. Даже при том условии, что дымовой шкаф отнесен от топки, необходимо следовать мерам пожарной безопасности. Важно контролировать силу пламени и интенсивность тления стружек, следить за температурными показателями внутри дымовой камеры.

pechiexpert.ru

Деревянная коптильня своими руками: чертежи, размеры и схемы

Кроме коптильных установок, сделанных из металла, на дачном участке или во дворе частного дома строятся деревянные коптильни. Для получения качественных копчёностей нужно знать, как выполняется сборка коптильни из дерева своими руками.

Коптильня из дерева

У деревянной коптильни есть особенности, отличающие сделанный своими руками коптильный шкаф от деревянных и металлических коптилен.

Плюсы коптильни из дерева

У деревянной конструкции есть преимущества перед другими аппаратами:

  • изготавливаются без электросварки и других металлообрабатывающих станков;
  • деревянные бруски и доски дешевле и более доступны, чем металл, особенно нержавеющая сталь;
  • простота изготовления — забить гвоздь и отпилить доску может любой домашний мастер;
  • дерево обладает хорошими теплоизоляционными свойствами, облегчающими поддержание постоянной температуры, особенно зимой.

Недостатки

Кроме достоинств у таких сооружений есть недостатки:

  • при перепадах температуры и влажности доски «коробятся» и в стенках могут появляться щели;
  • дерево впитывает влагу и дым, поэтому после работы внутреннюю часть камеры необходимо просушивать;
  • дерево поглощает не только влагу, но и запах, поэтому после копчения рыбы её аромат может переходить на мясо.

Конструкция коптильни из дерева

Конструктивно этот агрегат похож на деревянный ящик с дверцей или на «домик неизвестного архитектора» (дачный туалет). Он может использоваться в качестве электростатической коптильни холодного копчения.

Чертеж коптильни в виде домика должен включать в себя следующие элементы:

  • на стенках прибиваются несколько рядов брусков, на которые ставятся решётки с продуктами, а в коптильнях горячего копчения дополнительно устанавливается поддон для сбора жира;
  • в верхней части делается отверстие для выхода дыма или дымоход для улучшения тяги;
  • в полу или на высоте в 20-50 см прорезается отверстие для входа дымового канала и подачи дыма;
  • сверху коптильная камера накрывается односкатной или двухскатной крышей.

Информация! с целью лучшей теплоизоляции стенки могут быть двойные, с прослойкой рубероида между ними.

Конструкция коптильни из дерева

Принцип работы

Принцип действия такой коптилки аналогичен устройствам, изготовленным из других материалов:

  1. на деревянные бруски, прибитые к стенкам, устанавливаются решётки с продуктами;
  2. в дымогенератор загружаются опилки и щепа;
  3. дым из работающего дымогенератора при помощи эжектора или естественной тяги поступает в камеру;
  4. попавший в коптилку дым проходит через решётки, придавая продуктам специфический вкус, и выходит через дымоход.

Информация! В коптильнях горячего копчения дополнительно на дне устанавливается электроплитка с ёмкостью для опилок, а над ними поддон для сбора жира.

Как построить деревянную коптильню в виде домика с односкатной крышей своими руками

При наличии навыков работы с деревом и столярного инструмента такая коптилка строится за один рабочий день из досок лиственных пород дерева или фанеры толщиной 8 мм.

Проектирование коптилки

Перед началом работ составляется чертеж деревянной коптильни холодного копчения. При этом необходимо учесть следующие моменты:

  • место установки;
  • желаемые размеры;
  • тип крыши — односкатная или двускатная;
  • вид копчения — холодное или горячее;
  • при холодном копчении тип дымогенератора — отдельно стоящий или в земле.

Перед началом работ необходимо подготовить место установки, а в случае выбора дымохода, проложенного в земле — прокопать для него канаву.

Сделать такой аппарат можно также из деревянной бочки. Сделанная своими руками коптильня из бочки обладает всеми достоинствами коптильни в виде домика.

Необходимые материалы

Для изготовления корпуса размером 90*60*120 см с односкатной крышей необходимы:

  • бруски сечением 50х50мм для каркаса;
  • доски, вагонка или фанера для обшивки стен и крыши;
  • поддон для сбора жира 40х70 см;
  • рейки для решёток размером 80х50 см;
  • дымоход из асбоцементной или оцинкованной трубы ∅80-120 мм длиной 30-50 см;
  • лист шифера или профнастила для крыши.

Важно! В брусках и досках не должно быть сквозных сучков. При нагреве и высыхании досок сучки выпадут и образуются отверстия, нарушающие герметичность камеры.

Процесс изготовления

Для сборки корпуса необходимо:

  1. Взять 4 бруска сечением 50х50 мм, 2 передних длиной 150 см, 2 задних 140 см. От одного из концов отмечают 30 см для ножек.
  2. На боковых стенках на внутренней стороне прикручивают рейки или металлические уголки для решёток с продуктами. В коптильне горячего копчения дополнительно монтируется крепление для поддона для сбора жира. Его также можно установить на подставке на ножках.
  3. Вертикальные стойки соединяют горизонтальными поперечными брусками 50х50 мм. Таких брусков необходимо 8 штук — 4 длиной 60 см, 4 длиной 90 см. Соединяют бруски саморезами, а для прочности используются металлические уголки.
  4. После сборки каркаса задняя сторона, боковые стенки и дно обшиваются досками или фанерой. На переднюю стенку на петлях вешается дверь.
  5. В дне и в верху одной из стенок прорезаются отверстия для входного и выходного дымоходов. Это можно сделать в досках, предназначенных для обшивки, до их крепления к каркасу. При наличии отдельно стоящего дымогенератора отверстие для входного дымохода прорезается в противоположной стороне от выходного отверстия над полом.
  6. Сверху корпус накрывается листом шифера или профнастила. Допускается применение шпунтованной доски или вагонки.
  7. Монтажной пеной или войлоком герметизируются все щели. Это делается для поддержания температуры и плотности дыма.
  8. Устанавливается дымоход. Для регулировки тяги в нём рекомендуется установить заслонку.
  9. Изготавливается необходимое количество решёток. Они делаются из деревянных реек или металлических прутков или нержавеющих трубок. Решётка из нержавейки — это оптимальный вариант. Она легко моется и не впитывает запахи. При рекомендованных размерах коптилки и реек размер решётки составляет 80х50 см.
  10. Если нет готовой ёмкости для поддона, то он изготавливается из листового металла. Для этого берётся прямоугольный кусок металла 50х80 см, в нем вырезаются уголки 5х5 см, края загибаются и места стыка завариваются электросваркой. Заготовку можно вырезать из бака старой советской стиральной машинки.

После сборки устройство ставится на место эксплуатации.

Схема деревянной коптильни

Изготовление двухскатной крыши

Такая коптильня выглядит красивее, но сложнее в сборке, чем с односкатной крышей:

  1. все вертикальные стойки берутся одинаковой длины;
  2. над передней и задней стенками из брусков собираются два равносторонних треугольника;
  3. вершины треугольников соединяются бруском;
  4. при монтаже крыши из металлического листа он сгибается посередине под углом 60-90°.

Схема двухскатной крыши

Деревянная коптильня холодного копчения

Самое распространённое применение таких сооружений — это использование в качестве коптилен холодного копчения. Для этого к деревянному ящику необходимо подключить на высоте 20-50 см от дна внешний дымогенератор или установить коптилку с отверстием в дне над дымоходом, выкопанным в земле.

Деревянная коптильня холодного копчения

Деревянная коптильня холодного копчения с дымогенератором в земле

Один из вариантов устройства дымогенератора для холодного копчения — построить его на склоне холма или оврага:

  1. на склоне ниже коптильной камеры на расстоянии 3-5 метров копается яма 50х50х50 см;
  2. от ямы к месту установки аппарата прокладывается канава 15х15 см;
  3. канава накрывается шифером, досками, листовым металлом или другим подручным материалом, оставляя незакрытым верхний конец на расстоянии 15 см;
  4. над выходным отверстием из кирпича или отрезка трубы большого диаметра устанавливается дымоход, достающий до дна коптильни;
  5. в днище деревянного ящика прорезается отверстие 20х20 см;
  6. коптильня устанавливается на земле отверстием над верхним концом канавки;
  7. в коптилку загружаются продукты;
  8. в яме разводится небольшой костёр из лиственных пород древесины или засыпаются угли от сгоревших дров;
  9. костёр прикрывается листом металла;
  10. дым проходит по канаве, остывает и поступает в коптильную камеру.

Совет! Для усиления дымовыделения в костёр добавляются влажные опилки.

Схема деревянной коптильни холодного копчения с дымогенератором в земле

Коптильня горячего копчения из дерева

Деревянная коптильная камера имеет особенности, связанные с качествами этого материала. Нагрев щепы в таких аппаратах производится электроплиткой или углями от разведённого рядом костра, а дерево, особенно высушенное в процессе эксплуатации, хорошо горит.

Поэтому чертеж коптильни горячего копчения из дерева должен включать в себя меры пожарной безопасности и защиты корпуса от возгорания:

  • при постройке электрической коптильни с использованием электроплитки она устанавливается так, чтобы она не касалась деревянных деталей;
  • ёмкость с углями ставится на несгораемую подставку, например из кирпичей.

Информация! Допускается изготовление деревянного корпуса без дна и установка его прямо на землю.

Схема коптильни горячего копчения из дерева

Деревянная коптилка для рыбы и мяса при её изготовлении своими руками принесёт удовольствие при её постройке и позволит приготовить вкусные закуски после окончания строительства.

moekopchenie.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
