«Сделать дом» – этапы строительства частного дома с нуля

Построить дом самостоятельно под силу не каждому. Для этого необходимы время, деньги и, конечно же, набор определенных знаний. И если первое и второе – индивидуально для каждого человека, то вот с третьим мы готовы вам помочь.

Наш проект «Сделать дом» создан именно для среднестатистического человека без специального строительного и инженерного образования, чтобы помочь ему правильно разобраться во всех тонкостях строительства дома своими руками. Для этого мы систематизировали все этапы строительных работ по разделам и подразделам и связали между собой все материалы, чтобы вы имели представление о всех процессах создания дома мечты с нуля. Итак, начнем строить.

Этапы строительства

  1. Выбор участка
  2. Фундамент
  3. Коммуникации
  4. Стены
  5. Кровля
  6. Фасад
  7. Ремонт и отделка
  8. Обустройство территории

На фото представлены интерактивные ссылки по каждому шагу

Шаг 1. Выбор и планирование участка

Первым этапом в любом частном строительстве является определения места будущей постройки. Данный этап можно назвать подготовительным. Определитесь, в каком климате, ландшафте и инфраструктуре вы хотели бы проводить ваш отдых. Во многом, конечно, играет и финансовая составляющая. Но всегда есть компромисс между вашими желаниями и финансовыми возможностями. Также вы должны сразу представлять себе, какой дом вы хотите и как хотите использовать участок в дальнейшем.

Подробнее об аспектах выбора участка и нюансах читайте в нашем материале:

Как правильно выбрать земельный участок под строительство дома?

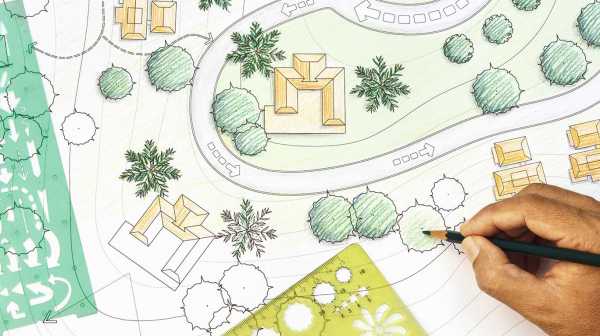

Далее на подготовительном этапе строительства обязательно делается планировка участка. Вы должны спланировать все ваши строения, учесть нюансы ландшафта участка, а также требования и нормы строительства.

Подробнее о том, как проводить планировку читайте в нашем подробном материале:

Планировка земельного участка под строительство дома

Прежде чем переходить уже к «практическим» шагам строительства остается спроектировать ваш дом. Есть несколько вариантов. Если вы не стеснены финансово, то можете заказать проект у профессионалов – архитекторов. Более экономные варианты – это купить готовый проект или сделать его самому, а затем согласовать с архитекторами.

Подробнее о проектировании дома своими руками:

Проектирование дома самостоятельно: создаем проект дома

Также советуем ознакомиться с нашими другими материалами по этой теме:

Шаг 2. Закладка фундамента

Переходим к практическим этапам. Основа частного дома – фундамент. Мы должны связать дом и участок. На основе предыдущих этапов мы уже знаем где его рыть, а также из каких материалов будет наш будущий коттедж. В зависимости от этих условий, а также геодезических данных почвы нам остается только выбрать тип фундамента и начать его строительство.

Подробнее о процессе и нюансах выбора вида основания читайте в наших материалах:

Виды фундаментов применяемые в строительстве


Какой лучше выбрать фундамент под грунт и тип дома

Читайте также про различные виды фундаментов:

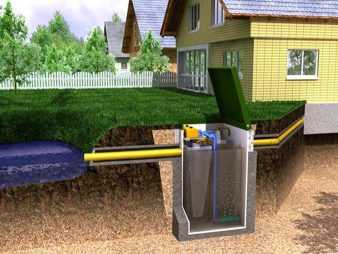

Шаг 3. Проведение коммуникаций

Для удобства дальнейшего проживания проблему с коммуникациями лучше решить еще до закладки загородного дома. К основным видам коммуникаций относятся: водоснабжение, канализация, газификация и электричество. Перед тем как сделать ваш дом внимательно ознакомьтесь и определитесь с видами водоснабжения в доме:

  • Центральное;
  • Колодец;
  • Скважина;

и канализации:

  • Выгребная яма;
  • Септик;
  • Био-септик.

Подробнее о нюансах возведения коммуникаций для домов читайте в наших материалах:

Водоснабжение для частного дома


Как правильно и какую канализацию сделать в частном доме

Читайте также про различные виды канализационных систем:

И систем водоснабжения:

Шаг 4. Возведение стен

На данном этапе для строительства дома должно быть уже все подготовлено. Участок правильно распланирован, основные коммуникации проведены, проект согласован, фундамент построен. Начинаем возводить «каркас» частного дома. В зависимости от ваших эстетических предпочтений, финансового плана работ и материалов, а также практических свойств вы выбираете из чего будет построен дом.

Если же вы все таки еще не определились со стенами, предлагаем ознакомиться с нашими материалами:

Какой материал лучше выбрать для стен дома?

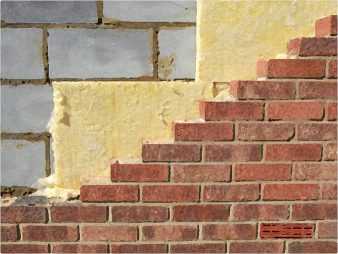

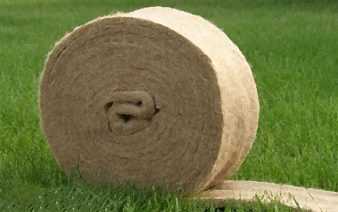

Чем утеплить стены дома снаружи: лучший утеплитель

Подробнее о материалах для возведения стен:

Шаг 5. Укладка кровли

Конечно же выбор формы, конструкции и материала крыши должно быть спланировано еще на этапе проектирования. Тем не менее, в наших материалах мы объясним вам что самое важное для кровли и как не заказывать переделку крыши через каждые 5 лет.

Подробнее читайте в наших материалах:

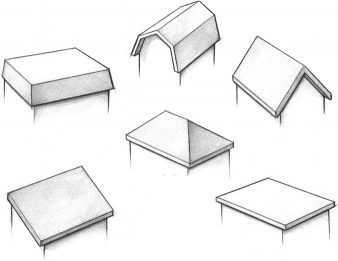

Виды крыш для частного дома


Виды кровли для частных домов

Подробнее ознакомьтесь с основными материалами для крыши:

Шаг 6. Отделка фасада

Вне зависимости от материала стен вы всегда можете поменять или дополнить внешний вид любого частного дома. Дом из пеноблоков может выглядеть как из дерева, а каркасный дом выглядеть как кирпичный.

О вариантах фасадов и их свойствах подробнее читайте в наших материалах:

Материалы для отделки фасадов частных домов

Популярные материалы:

Шаг 7. Ремонт и внутренние работы

Если у вас еще не закончились деньги, рассмотрим заключительные этапы строительства частного дома – ремонт и отделку. Это отдельный и самый обширный раздел, о котором стоит говорить отдельно, так как вариантов отделки бесконечное множество.

Начнём с проведения коммуникаций:

Системы отопления:

Далее рассмотрим вопросы вентиляции и климата:

Системы отопления:

А затем перейдем к электрике:

Электропроводка:

Вместе с проводкой электрики будем монтировать канализацию и водопровод:

Водопровод и канализация:

После проведения всех внутренних коммуникаций постепенно переходим к отделке. Первым шагом разберемся в выборе и нюансах отделки оконных и дверных проемов.

Окна и двери:

Полы необходимо предварительно подготовить. Для этого чаще всего применяют стяжку. В следующих статьях мы рассмотрим нюансы этого процесса.

Стяжка:

После этого на полы можно стелить напольные покрытия. Например, ламинат:

Ламинат:

Под холодное напольное покрытие будет не лишним сделать теплый пол:

Изучаем различные виды теплых полов:

А на теплые полы можно укладывать плитку:

Классика пола — паркет и половая доска:

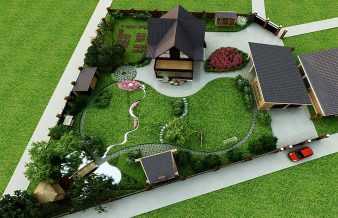

Шаг 8. Облагораживание территории

Вот мы подошли к завершающему этапу не совсем даже не строительства, а облагораживания. Разумеется, после строительства загородного дома вашему участку потребуется уделить не меньшее внимание. Работы по его обустройству называют ландшафтным дизайном. Но помимо посадки деревьев и планирования сада, в данном разделе мы обговорим обо всех дополнительных строениях и объектах, которые могут быть на участке.

Шаг 9. Дизайн

Отдельным этапом в строительстве является дизайн. Этот этап может проводится как до начала строительства, так и во время или после. Предлагаем вам вдохновиться нашими подборками интерьеров:

Мы постоянно расширяем и добавляем материалы про строительство в целом и всему что связано касается дома. Надеемся, что будем полезны строительству частного дома. Если у вас есть пожелания к дополнению для какого-либо этапа или предложения как построить долговечный дом на загородном участке, обращайтесь по контактам на соответствующей странице.

Главная

4.7 (93.75%) 16 vote[s]

sdelat-dom.ru

Как сделать проект дома своими руками

Индивидуальное строительство — процесс длительный и очень сложный, при этом практически невозможный без наличия качественно и грамотно составленного проекта. Так как большая часть людей, которые планируют стать обладателями частного жилья, возводят его самостоятельно, они также пытаются обойтись без помощи специалистов и разрабатывают планы и проекты собственноручно. Как показала статистика, в большинстве случаев они бывают неправильными, и комиссия попросту их не принимает.  Для того чтобы вы в будущем не столкнулись с подобной ситуацией необходимо знать то, как сделать проект дома своими руками правильно, и на что стоит обратить особое внимание во время его создания.

Начальный этап

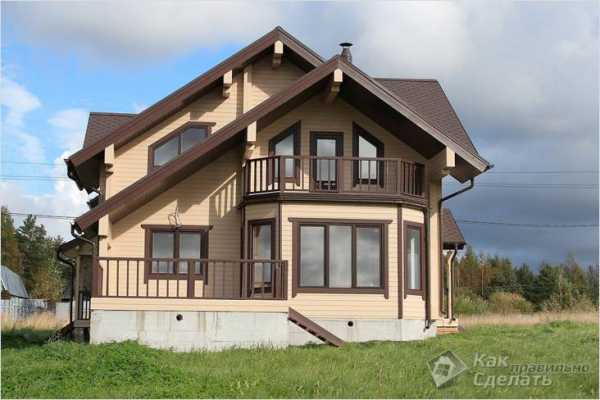

Готовый коттедж

Прежде всего, вам необходимо иметь четкое представление о том, какой дом вы планируете получить по окончанию строительства. Если ранее вам не приходилось сталкиваться с подобными работами, то постарайтесь изучить как можно больше литературы о создании и строительстве частных домов. Вооружитесь блокнотом и карандашом, так как для того, чтобы создать проект собственного дома, вам в обязательном порядке необходимо будет его нарисовать. Если вы не можете определиться с моделью и формой будущего строения, то просмотрите картинки готовых домов, возможно, что среди них вы найдете именно тот, который вам по вкусу, добавив или убрав некоторые его составляющие элементы. Если вы не любите рисовать и умеете пользоваться компьютерными программами, то сегодня создать проект будущего жилья вы вполне можете с их помощью.

После того как вы определитесь с внешним видом вашего строения, вам необходимо разработать его план. Именно он и является основной частью вашего проекта.

Первый этаж и основание дома

План первого этажа

Начните с того, что просчитайте габариты вашего будущего дома. Для этого вам необходимо учитывать территорию имеющегося у вас участка. Следующее на что стоит обратить внимание — это основные строительные материалы, которые будут использоваться для несущих конструкций. Дело в том, что именно от их веса будет в дальнейшем зависеть используемое вами основание или фундамент.

Основные помещения, которые расположены на первом этаже любого строения это:

  1. Прихожая комната, которая может быть совмещена с дополнительным помещением, например кладовой.
  2. Кухня, возможно, что вам захочется, чтобы она имела дополнительный выход на летнюю веранду.
  3. Центральная комната или гостиная.
  4. Спальня в зависимости от ваших личных потребностей может быть не одна.
  5. Санитарная комната, которая может быть совмещенной или разделенной.

После того как вы определитесь с количеством и формой ваших будущих комнат, вам стоит грамотно рассчитать их размеры. Все расчеты необходимо производить исходя из той площади, которую ранее вы выделили под застройку.

При нанесении чертежей не стоит забывать и о том, что в зависимости от используемых вами строительных материалов будет варьироваться толщина стен, которые будут играть роль перегородок.

Если вы планируете возводить многоэтажный дом, то план верхних помещений вы сможете подготовить только после того, как окончательно будет готов проект первого этажа, так как именно он является основным.

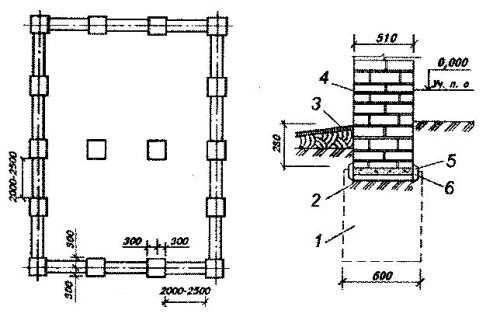

Фундамент под будущее строение

Фундамент под будущий дом

Для того чтобы определиться с тем, какой фундамент вы станете использовать, вам необходимо не только произвести массу расчетов, но и изучить имеющийся на вашем участке грунт, а также глубину протекания подземных вод. После того, как вы изучите все характеристики вашего участка, вам необходимо будет выбрать то, какой именно фундамент вы станете использовать. После чего произвести все расчеты, которые необходимы.

Основание дома должно быть немного шире вашего строения, а потому при расчете площади дома постарайтесь это учитывать.

Как только вы закончите с основными расчетами, вам стоит подготовить поэтапную смету используемых для строительства материалов, а это:

  • несущие конструкции и внутренние перегородки;
  • перекрытие, которое просто необходимо при конструировании многоэтажного строения;
  • расчет кровли и используемые для нее материалы.

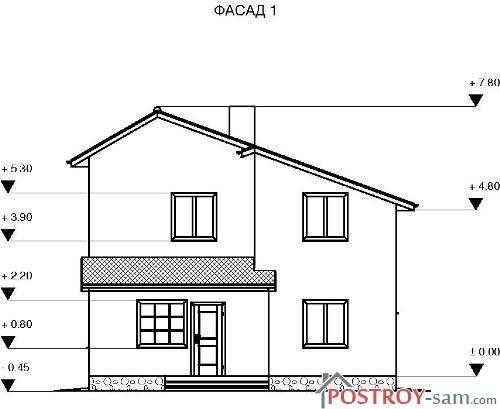

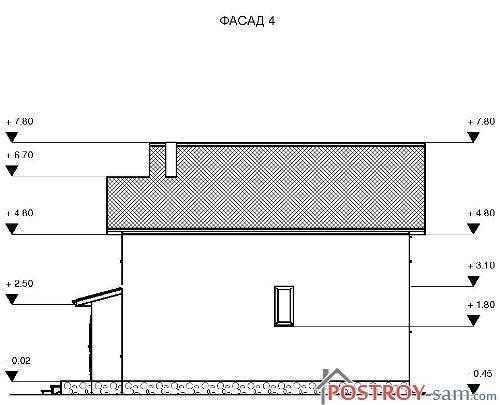

Эскиз фасада

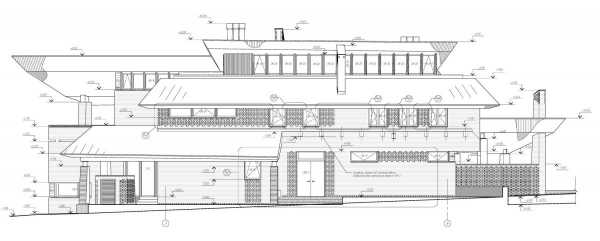

Далее вам необходимо будет подготовить несколько эскизов фасадной части строения со всех сторон. Это необходимо не только для специальных служб, в которые вы понесете проект, но и для вас, так как с их помощью вы сможете полноценно представить всю конструкцию.

По окончанию основного проекта вам также нужно будет подготовить несколько дополнительных планов, которые включают в себя:

  • схему проводки электрических систем,
  • канализационное оборудование и его подводку к основному строению,
  • систему водоснабжения,
  • установку отопительных приборов из расчета площади вашего жилого помещения.

Стоит отметить, что и тут кроме рисунков вам понадобятся сметы на используемые материалы. Только после того как все расчеты будут завершены, вам необходимо будет согласовать проект, после чего вы с уверенностью можете приступать к строительству.

Видео

Что следует предусмотреть при создании проекта дома, можно узнать в следующем видеоматериале:

kakpravilnosdelat.ru

Как самому сделать проект дома и влюбиться в него?

Найдется на этом свете хоть один человек, который не мечтал бы о своем собственном загородном доме, где можно было бы спрятаться от шума и суеты большого (или не очень) города? Если вы отвечаете отрицательно, то такой дом у вас уже есть. А что делать тем «счастливчикам», которые до сих пор его лишены? Думать о том, как самому сделать проект дома, не простого, а дома-мечты, ведь без них — без «мечт» — и жить довольно скучно. Потому у вас, задумавших столь грандиозную задачу, не останется время ни на что другое — проект дома дело архисерьезное.

Почему свой проект?

Можно решить проблему легче: побродить несколько дней по всемирной паутине, надолго зарыться во всевозможные журналы. Оба способа дают вам отличную возможность с легкостью найти искомое — как типовые проекты, так и индивидуальные. Есть и просто устрашающее количество фирм, готовых осчастливить вас любыми проектами. Но есть одно большое «но» — цены на них столь велики, что многие решают обойтись собственными силами. Вариант этот вполне по плечу и простому «смертному», которому лишь нужно обратить внимание на кое-какие немаловажные детали.

Учитываем важнейшие принципы

Важнейшее условие для начального этапа — определение «обязанностей» будущего жилья. Что именно вы ожидаете от дома в ходе эксплуатации? Например:

  • необходима дача на лето, или же строение будет использоваться круглый год;
  • следует подсчитать не только постоянное количество домочадцев, которым требуются отдельные комнаты, но и принимать во внимание возможное пополнение семейства, родственников и друзей, могущих вихрем нагрянуть на праздники или выходные;
  • если участок еще не имеет других построек, то их надо предусмотреть заранее, рассчитать место под гараж, если его планируется построить отдельно, найти оптимальное расположение для бани, скважины и других полезных объектов;
  • если вы устали от суеты, то для создания уединенной зоны отдыха дом рекомендуется строить в начале участка, закрывая тем самым внутренний дворик, в противном случае строение располагается глубже.

Как самому сделать проект дома и влюбиться в него?

Идем на разведку

Разведывательная операция эта не простая, а геологическая. Что в нее входит? Оценка местности и почвы, определение уровня грунтовых вод. Для последнего оптимальными сезонами будет весна или поздняя осень: в эти периоды уровень находится на максимальной высоте, что позволяет избежать досадных ошибок при оценке. Но самим это сделать нелегко, потому предпочтительнее обратиться к специалисту, ведь именно на этом показателе основывается максимальное значение, необходимое в процессе закладки фундамента.

Бывает, что высокий уровень грунтовых вод сильно влияет на возможность безболезненного строительства подвала — иногда стоимость дома может увеличиться на 30%, изредка эта цифра возрастает еще больше. Поэтому нередко от идеи полностью отказываются, но вместо него возводят дополнительное помещение, если позволяет площадь участка.

Проектирование начинается

Когда вы определились с примерным расположением всего «добра» на участке, а также сошлись во мнении насчет габаритов дома, то можно начинать создавать эскизный проект. Перед этим необходимо тщательно и несколько раз вымерить участок, чтобы избежать малейших неточностей. Причем если на нем уже есть какие-то объекты, удалить которые невозможно, то и им должно найтись место на схеме.

Как самому сделать проект дома и влюбиться в него?

Эскизный проект

Его можно сделать на простом листке из тетради, только обратите внимание, что необходимо строго соблюсти масштаб. Первым делом на план наносятся размеры участка, затем приходит черед застройки, кровли и этажей. Нужно отобразить вид фасада, разрезы дома: поперечный и продольный. На этом же листке должно найтись место для материалов, выбранных для строения, а также для его конструктивных особенностей.

Как самому сделать проект дома и влюбиться в него?

Надо добавить, что эскиз первого дома не следует делать слишком заумным, ведь простые проекты не только экономичны, но и достаточно эффективны. На основе этого проекта разрабатывается другой, который станет руководством для строителей. Лучше, если в его создании примет участие профессионал.

Рабочий проект

Он начинается с архитектурного этапа, что состоит из:

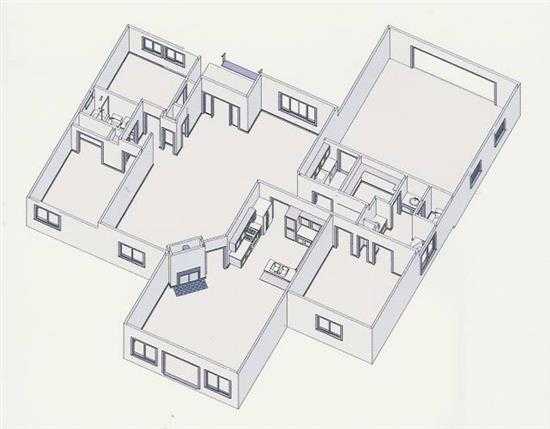

  • проектировки внутренних помещений, когда на плане появляются новые жилые комнаты и вспомогательные помещения, а также определяются места будущих окон и дверей;
  • составления чертежей, где учитываются все стройматериалы, потому что от них зависит как толщина стен, так и размеры дверей и окон.

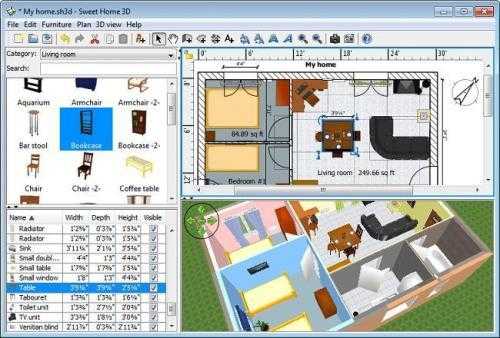

Этот этап может подразумевать как использование компьютерных программ, так и ручное составление проекта.

Как самому сделать проект дома и влюбиться в него?

Продолжает эстафету конструктивный этап, во время которого тщательно рассчитывается все: начиная с глубины фундамента, и заканчивая планами перемычек, лестниц и конструкциями стен. На этом этапе важна точность, так как по этим наборам чертежей предстоит закупка всех нужных материалов.

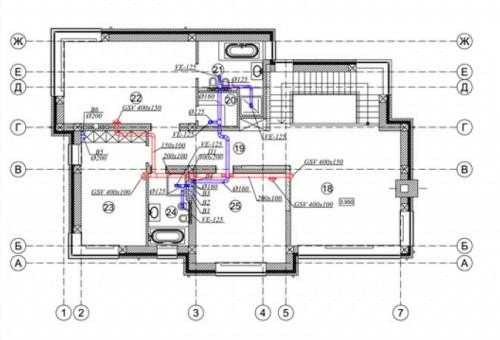

Инженерно-технический этап занимается всеми коммуникациями строения: канализацией, вентиляцией, системами водоснабжения и отопления, электрооборудованием. Этот проект включает поэтапное описание всех работ по прокладке коммуникаций, а также содержит необходимые данные об устройстве электросети, о системе заземления, а также о мощности строения. Отдельным пунктом идет установка сигнализации.

Завершается разработка рабочего проектирования дома его дизайн-проектом. На этом этапе занимаются будущим оформлением экстерьера и интерьера дома. Эта стадия подходит для определения как общей стилистики комнат, так и для предварительного подбора и планирования последующей расстановки мебели.

Подводные камни на крыше легко обойдем стороной

Было сказано, что чем проект проще, тем лучше жильцам. То же самое относится и к крыше дома: чем она незатейливее, тем меньше изобилует изгибами и стыками, а значит, и протечек в этом случае легче избежать. Разнообразные же украшательства к тому же и стоят гораздо дороже.

Как самому сделать проект дома и влюбиться в него?

Материалы — гроза для бюджета

Выбирать подходящее архитектурное сооружение стоит с оглядкой на строительные материалы, которые должны быть долговечны, экологичны и безопасны.

  • Самыми дешевыми являются пеноблоки и сэндвич-панели, что и делает их не оптимальными.
  • Долговечность и красота присущи кирпичу и монолиту, но стоимость их по карману не каждому.
  • Экологичностью отличаются брус и бревно.

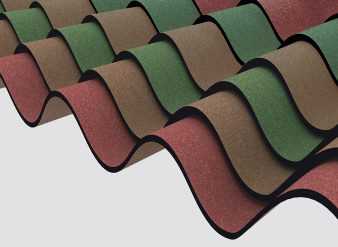

Материалы для возведения крыши также сильно разнятся по стоимости. Лучшим выбором всегда является натуральная черепица, которой не страшно время. Но дороговизна ее устроит не каждого, потому можно отдать предпочтение металлочерепице или шиферу.

Если вас до сих пор интересует вопрос о том, как самому сделать проект дома, значит, вас не пугает немалое количество трудностей, с которыми придется познакомиться воочию. И это правильно, ведь дорогу осилит только идущий.

Вариант для тех, кто с компьютером не на «вы»:

dom-i-remont.info

Как составить проект дома самостоятельно и стоит ли это делать?

Планируя сбежать от городской суеты и большую часть времени проводить в уютном загородном доме, очень многие люди хотят не просто купить уже готовое строение, а создать что-нибудь самостоятельно, используя для этого даже не типовой проект строительства, а свой собственный.

Делаем проект дома своими руками

Как составить проект дома самостоятельно и стоит ли это делать? При создании проекта своими руками всегда можно добиться того, что дом получится действительно уникальным и не похожим на другие. В нем удастся воплотить все задуманные фантазии и желания о количестве комнат, этажей и прихожих. Единственное, к чему заранее следует подготовиться – новшества и различные архитектурные приемы потребуют немалых финансовых затрат.

Если проект дома составляется без помощи профессионала, то следует помнить, что его начинают с выбора подходящего места расположения будущего строения. То есть составляется план участка. Для этих целей лучше использовать миллиметровую бумагу, на которой в масштабе рисуются границы участка и размещаются дом и остальные сооружения. Особое внимание нужно обратить на то, какой вид будет открываться из окон дома, расположение дома по отношению к сторонам света, продумать планировку.

После этого приступают к размышлениям о форме, дизайне и особенностях конструкции дома, а также о материалах, из которых он будет возводиться. Это очень важный момент в проектировании, поскольку именно строительные материалы повлияют на толщину стен, перекрытий, а также общую высоту здания. Далее переходят к обсуждениям о количестве комнат, а также об их расположении. В том случае, если дом будет иметь больше одного этажа, нужно не забыть о наличии лестницы. Ее разновидность зависит только от личных предпочтений хозяина. Главное, чтобы она была надежной и безопасной. Воплощая в жизнь все этапы проектирования сооружения, необходимо помнить о том, кто будет жить в нем (дети, пожилые люди), попытаться учесть все требования и пожелания каждого члена семьи. Все мысли и желания записываются и зарисовываются на бумаге. В итоге должны получиться планы фасадов (виды дома со всех сторон), планы этажей, план кровли.

Особо тщательно нужно подойти к разработке плана фундаментов. Для этого нужно знать: состав почвы, уровень залегания подземных вод, глубину промерзания грунта. На фундаменте не стоит экономить и лучше обратится за консультацией к специалисту.

После того как у нас есть окончательная планировка дома можно разрабатывать планы инженерных сетей. В итоге мы должны иметь планы электроснабжения дома, отопления, вентиляции, водоснабжения, канализации.

Не обладая достаточными знаниями в области архитектуры и инженерии, при составлении проекта дома в некоторых вопросах лучше прибегнуть к помощи мастера, который подскажет, как и где правильно сделать.

Чтобы составить проект дома самостоятельно да еще и быстро, можно обратиться за помощью к специальным компьютерным программам. Но не стоит надеяться, что они подскажут какой лучше выбрать материал для здания, габариты помещений или что-то другое. Все это нужно узнавать самому из нормативных документов. Достоинством таких помощников является также то, что они могут создать проект в наглядном и реалистическом виде. К примеру можно воспользоваться такими программами: ArchiCAD, ArCon, AutoCAD и другие.

Нужно также знать, что разработкой рабочего проекта дома занимается целая группа специалистов. Каждый делается определенный раздел. Одному же постичь все азы и тонкости проектирования просто не реально. Вы потратите очень много времени на то, чтобы изучить множество моментов. И это того не стоит.

Полностью завершенный проект здания можно воплощать в жизнь только после того, как его проверит специалист и скажет, все ли в порядке с вопросами пожарной и другой безопасности, а также правильно ли выполнены все расчеты.

Теперь Вы знаете, как составить проект дома самостоятельно. Но я бы рекомендовал делать эскизный проект дома, то есть самую простую стадию проектирования, где не нужно делать специальные расчеты. По-сути эскизный проект — это картинка ваших желаний.

postroy-sam.com

Проект дома самостоятельно. | ХОЗЯИН В ДОМЕ

Предыдущая статья: Типовой проект жилого дома и его «подводные камни»







      Часто те, кто уже морально-финансово созрел до постройки собственного дома пытаются сэкономить где только можно, вплоть до работы своими руками. И это похвально, и правильно! Особенно когда есть кому помочь, да и ручки золотые на месте. Но всегда ли одного желания достаточно, и стоит ли рисковать, принимаясь за составление проекта дома самостоятельно, т.е. «своими руками»?



Гениальные рядом?



      Земля наша богата «интеллектуальными самородками» — кто бы спорил. Чего стоил один незабвенный Михал Васильич (да-да, тот самый умничка-помор, Ломоносов). Казалось бы, вот этому гению точно можно было со старта браться за любое дело – его головушка светлая все смогла б да сумела. Но даже ему, Великому и Уникальному, пришлось грызть гранит науки не хуже, чем бабе с завалинки семечки.



      Так почему же каждый, решивший сэкономить на проекте, может взять карандаш, чтобы «нарисовать» проект дома самостоятельно?! Очевидно лишь оттого, что выглядят эти ЧЕРТЕЖИ (а отнюдь не рисунки!) просто да незатейливо.



Где бы ни учиться, но учиться нужно



      Вот только дьявол кроется в деталях, как известно. И архитектор начинается не с роскошных эскизов фантазийных домов трижды будущего, а с … основ черчения. Да с колористики (есть такая наука). Ну и, конечно, с законов перспективы, без которых ни эскиз не нарисовать, ни помещения в нюансах не увидеть.



       Помните, Знайка говаривал: «Каждому делу учиться нужно». Прав был носовский Малыш, ох прав! Каких-то 5 лет в архитектурном ВУЗе, и вы сможете без помощи профессионального бюро, отдела или любой другой профильной конторы не только создать проект дома, но и обосновать каждый штришок в нем, (не говоря уже о цифрах).



Не все похожее равное



      Даже если вы имеете отношение к машиностроительным чертежам, это вовсе не значит, что уже завтра сможете быстро и просто, вдохнув да выдохнув, начертить поэтажный план, к которому в архитектурном отделе вашего же местного муниципалитета, не предъявят претензий.



      Почему? Судите сами.  Достаточно вам, по привычке, однажды указать размер в миллиметрах, как вся титаническая работа под названием «проект дома самостоятельно» заслуженно получит отказ в согласовании. Потому что в строительных чертежах все размеры указываются в метрах!



      Кстати, то же случится, если размерные линии со стрелочкой появятся на рабочих чертежах проекта дома, самому который вряд ли нужно делать. Потому что стрелочки, это не наклонные черточки, как того требуют размерные линии строительных чертежей.



      Вообще, условные обозначения – это отдельный разговор. Часто на интернет-проектах, предлагаемых бесплатно или недорого можно такое увидеть … Например, пару тоненьких линий в месте оконного проема дома, который будет построен в … Магадане. А ведь в этой климатической зоне меньше, чем 5 камерное остекление, никто не позволит ставить. А значит, и линий в условном обозначении окон должно быть никак ни две.



      И таких «мелочей» можно перечислять до второго пришествия. Причем не забывайте, это действительно «мелочи». Ведь есть еще такое понятие, как «разрез по плоскости», «ступенчатый разрез», когда строительный узел нужно мысленно представить по тому непонятному, что изображено на бумаге.



      Кстати, если охота сделать проект дома самому еще не покинула вас, пожалуйста, изучите для начала какими должны быть линии в чертежах – тонкие, толстые, штрихпунктирные, волнистые и т.д.



Читать ЕСКД ГОСТ 2.303



      Кстати, программа AUTOCAD – это обычный графический редактор, который вовсе не будет вместо вас чертить (даже виртуально) проект вашего дома. И, между прочим, далеко не все архитектурные отделы местных властей примут проект ни на чем другом, как на ватмане формата А3 (как знать, а вдруг и ваш среди них).



      А вот если вы имеете среднее техническое образование, или хотя бы работаете с чертежами и можете их прочесть, тогда да, планировку поэтажную худо-бедно сделать сможете. Понятно, с ошибками, недочетами и прочими радостями «проекта дома самостоятельно». И если у вас есть профессионал, который сможет откорректировать ваше «творение», тогда попробуйте себя в качестве архитектора.



Вторая часть марлизонского балета, или технический ужас проекта

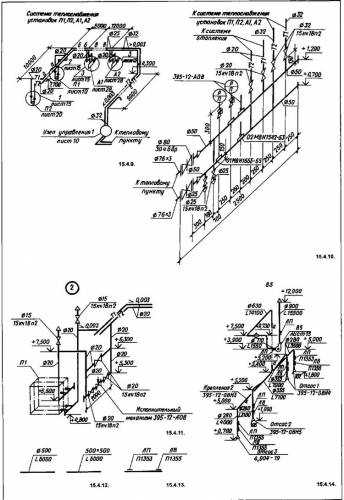

      И не забывайте —  в проект входит не только архитектурная часть. Вторая, техническая – это целая Атлантида (для непросвещенного). Вот это, например, еще не рабочий чертеж, а всего лишь схема, по которой дальше нужно сделать чертеж отопления дома.



       Готовы такое повторить? Тогда пожалуйста, приступайте к созданию проекта дома самому. А нет – остановите свой благой порыв…



      Чтобы ваш проект наверняка утвердили профессиональные архитекторы, ищите доступного, по стоимости, исполнителя. Не забывайте – на дворе кризис, демпинг и прочие радости рынка. Поэтому то, что архитектурная фирма сделает за 4 тыс. долларов, бабуля-пенсионерка, которая создавала типовые пятиэтажки, с радостью поборется со скукой, тряхнет стариной, да еще заработает на прянички внуку, взяв с вас за отличный проект – образец высшего пилотажа, каких-то 500-800 у.е.



      Конечно, с нами могут не согласиться те тролли, которые на форумах пишут: «Сделал проект самостоятельно, отдал спецам, они «подшаманили» чуток мой рисунок, а архитекторы утвердили…».  Эх, жаль, Станиславского больше нет – он бы вскричал: «Не верю!».



      А чтобы до конца понять, так ли нужно вам делать проект дома самостоятельно, вот вам последняя ссылка (читайте, изучайте, ДУМАЙТЕ)!!!



ГОСТ 21.501-93 СПДС. Правила выполнения архитектурно-строительных рабочих чертежей



      Вам ли не знать, что мы ратуем за то, что все, что можно сделать самому (даже при постройке родового гнезда), нужно делать своими руками. И уж если мы советуем трижды подумать, то, верно, знаем, что говорим. Проектная часть «электричество» пусть станут запретным плодом для дилетантов, а все остальное – пожалуйста!



       Успехов, всегда Ваш HozainVDOME.RU!



Читайте далее: Как ввести дом в эксплуатацию?



www.hozainvdome.ru

Проект дома своими руками: последовательность изготовления, чертежи

Как сделать проект дома своими руками? Для того чтобы начертить проект дома можно использовать два способа: взять карандаш, линейку и лист бумаги и вручную начертить план дома; второй способ — освоить любую бесплатную или платную программу и тоже начертить планы дома.

В данной статье я расскажу, как я делал проект в программе Аркон. Сразу скажу, что Аркон это платная программа, но в освоении довольно простая и можно сказать интуитивно понятна. Поэтому рекомендую именно эту программу, да и в Интернете можно бесплатно найти и скачать старую версию бесплатно.

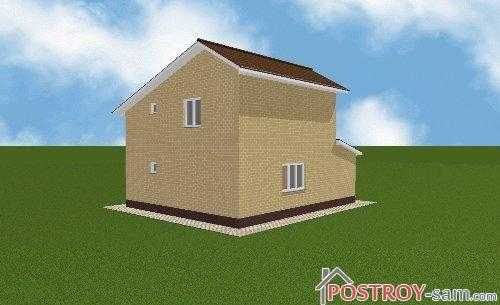

Как я чертил проект дома своими руками?

В первую очередь нужно подумать, каким будет дом мечты и зафиксировать его эскиз на листочке бумаги. То есть берем и от руки прорисовываем планировку каждого этажа. Созываем семейное совещание и если нужно делаем поправки в соответствии с требованиями каждого члена семьи.

Теперь нужно решить с каких материалов будет строится дом. Исходя из этого будет ясно какими размерами будут наружные и внутренние стены и перегородки, а также перекрытия, крыша и кровля. И этот вопрос решен.

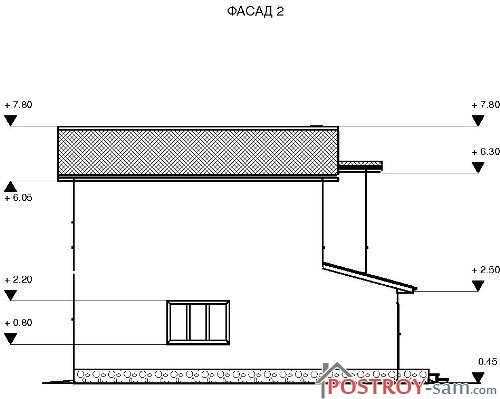

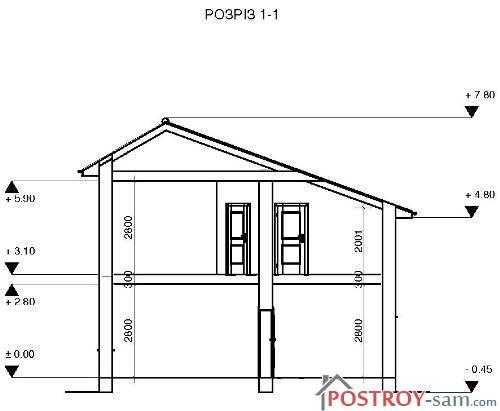

Уже можно приступать к чистовой зарисовке планов, разрезов и фасадов дома.

Чертить за компьютером значительно проще и быстрее, поправки вносятся быстро и если в процессе проектирования вы что-то решили изменить сделать это можно за считанные минуты. Тем более, что многие программы после построения плана выводят готовые фасады, поэтому время на составления проекта сокращается в разы по сравнению с ручным способом разработки проектной документации.

Проект дома своими руками сделать не так уж и сложно, главное выделить немного времени и набраться терпения. Ведь большинство частных застройщиков сначала строят, а потом делают проектную документацию, что приводит к дополнительным тратам на всевозможные переделки.

Пример эскизного проекта двухэтажного дома

postroy-sam.com

Сделать проект дома самостоятельно

Одним из самых сложных этапов на пути к собственному дому является стадия его проектирования. Для того чтобы правильно составить проект необходимо обладать определенными навыками и знаниями. Если вы ими не обладаете, то, несомненно, лучше обратиться за помощью к профессионалам. Но можно и сделать проект дома самостоятельно. При этом необходимо учитывать ряд определенных факторов: особенности земельного участка под строительство, планирование инженерных коммуникаций и прочие.

Современный строительный рынок предлагает нам массу уже готовых типовых проектов. Но чем лучше и оригинальней он будет, тем больше денег придется за него отдать. Но при наличии некоторых знаний в этой области покупать готовый проект совсем необязательно, все можно сделать и самому.

Проектирование любого дома должно начинаться с проведения геологоразведки участка. Только так вы можете точно узнать характеристики грунта, а также глубину залегания грунтовых вод. Такие знания крайне необходимы для правильной закладки фундамента. Получать такие данные лучше всего в конце осени или начале весны. Именно в это время грунтовые воды поднимаются максимально близко к поверхности земли.

Только после того как вы получите официальное заключение инженерно-геологических исследований можно узнать возможность организации подвала в будущем доме. Если грунтовые воды залегают достаточно близко к поверхности, то обустроить подвал будет достаточно сложно. В этом случае строительство дома обойдется вам значительно дороже, поэтому целесообразней будет вместо подвала построить отдельное помещение.

После того как вы окончательно определитесь с видом и высотой фундамента, можно переходить к выбору материала, из которого будет изготовлен ваш будущий дом. Только после этого можно приступать к построению чертежей. Самым экономически выгодным будет дом, построенный по простому проекту. На стоимость дома будет сильно влиять количество изгибов стен, сложность конструкции крыши и другие факторы.

Для того чтобы снизить затраты на электроэнергию планируйте расположение нежилых помещений, таких как кухня, санузел или кладовая с северной стороны дома. На энергозатратность также оказывает существенное влияние расположение окон и наличие теплоизоляции.

remontwww.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
