Сделай сам откатные ворота: Как сделать откатные ворота своими руками, пошаговая инструкция с чертежами и схемами.

Откатные ворота своими руками — как установить ворота откатного типа

Подробнее про устройство откатных ворот. Как установить откатные ворота своими руками.

Откатные ворота представляют собой простую прочную самонесущую конструкцию, которая легко сдвигается на роликах в сторону строго вдоль забора при помощи ручного или автоматического привода. При этом экономится место на участке и проезд не ограничен по высоте. Сделать откатные ворота своими руками несложно, если соблюдать правила техники безопасности и учитывать основные требования к процессу сборки и монтажа.

Требования для установки ворот откатного типа

• Свободного пространства вдоль ограждения должно быть достаточно для полного отката створки (с запасом) и 400-500 мм вглубь участка.
• Калитка не должна мешать движению. Есть два удобных решения: калитка устраивается с противоположной откату стороны или встраивается в общую конструкцию. Основной недостаток второго варианта – высокий порог, который может усложнить проход детям и пожилым людям.

Преимущества откатных ворот

• Компактность. Экономия пространства, площади участка и зоны въезда – они отъезжают вбок. Машину можно ставить прямо возле откатных створок.
• Устойчивость конструкции. Основная нагрузка приходится на железобетонный фундамент, который возводится прочным и надежным.
• Независимость от погодных и климатических условий. Сугробы и заносы для них не проблема.
• Бесшумность (относительная). Плавный и тихий ход не доставит дискомфорта.
• Нет ограничений проезда автотранспорта по высоте. Проем свободен от несущих элементов.
• Простой монтаж откатных ворот и легкость обслуживания. Достаточно регулярно чистить механизм.
• Эстетичность. Внешний вид современный и презентабельный, большой выбор материалов обшивки по цвету, фактуре, декору.
• Высокий уровень прочности и долговечности.
• Безопасность. Даже при порывах ветра створка не распахнется и не повредит автомобиль. Возможность приспособить эффективные устройства для безопасности. Фотоэлемент предотвратит закрытие створки, при возникновении препятствия (человека, животного, автомобиля). Датчик движения же обеспечит открывание при приближении машины на определенное расстояние.
• Ремонтопригодность. Любой элемент каркаса и обшивки владелец может заменить самостоятельно.
• Раздвижные ворота обладают высоким уровнем взломостойкости. Конструкция выдержит и таран машиной.

Недостатки

• Высокая парусность. При этом способность противостоят сильному, порывистому ветру.
• Необходимо свободное пространство от насаждений и декора на величину большую длины каркаса.
• Нужна постоянная очистка роликового механизма от грязи, пыли, листвы, снега.
• Стоимость выше, чем для других типов, за счет необходимости возведения специального фундамента.
• Выдвижные ворота сложно устанавливать при рельефе с уклоном в сторону участка или отката, где ограждение непрямое, а сложной конфигурации.
• Створка не должна провисать и отклоняться от вертикали. Так нагрузка на роликовые тележки будет неравномерной и приведет к поломке механизма.

Сфера применения

Ворота такого типа чаще всего устанавливаются там, где необходимо создать широкий въезд для автотранспорта любых габаритов на территорию частных домов и дач, охраняемых стоянок или автосервисов, промышленных и коммерческих предприятий, складов и воинских частей.

Устройство откатных ворот

Створка, удлиненная «противовесом» с направляющей балкой, приваренной к стальному каркасу, движется по двум роликам (за пределами проема). Длина «противовеса», который и опирается на ролики, принимается равной половине ширины проема. Например, для изделий 4 м, общая длина каркаса будет равна 6 м, где 2 м – это и есть противовес.

Ролики держат навесу всю конструкцию, испытывая при этом основные нагрузки. Поэтому им необходимо надежная опора – прочный железобетонный фундамент, в который при заливке закладывается стальной швеллер. Остальные комплектующие не несут силовых нагрузок, они не дают полотну раскачиваться. Для того чтобы изготовить и смонтировать консольные откатные ворота своими руками, нужно все работы выполнить поэтапно.

Установка откатных ворот (пошаговая инструкция)

Этап №1. Подготовка.

До начала монтажных работ необходимо:

• Расчистить место для строительства.
• Снять почвенный слой.
• Выровнять участок.
• Разметить опорную площадку, разбить основные и вспомогательные оси сооружения. Для указания осей используют деревянные колышки и арматуру длиной около 1 метра. Их забивают в грунт после проверки совпадения диагоналей полученного прямоугольника. Над землей они должны торчать на 200-300 мм, чтобы можно было натянуть шпагат между ними.
• Выполнить подробные чертежи каркаса и фундамента со спецификацией.
• Заготовить необходимые материалы, фурнитуру и инструменты.

Этап №2. Земляные работы.

На этом этапе выкапываются приямки и траншея под фундамент столбов и роликовых опор на глубину ниже уровня промерзания грунта (1. 2-1.5 м, в зависимости от региона строительства).

Обе опоры должны быть связаны одним фундаментом, так они будут параллельны друг другу при возможном смещении. Он должен быть шириной 400-550 мм и длиннее противовеса створки на 20-30 см. Его участок под опоры необходимо выполнить немного шире их сечения. Так будет удобнее вести кладку первых рядов.

Для автоматических ворот на этапе возведения фундамента и опор в земле прокладываются электрические кабели. Вне проезда их укладывают в гильзе из гофротрубы, под проездом – из пластиковой водопроводной трубы на глубине более 70 см.

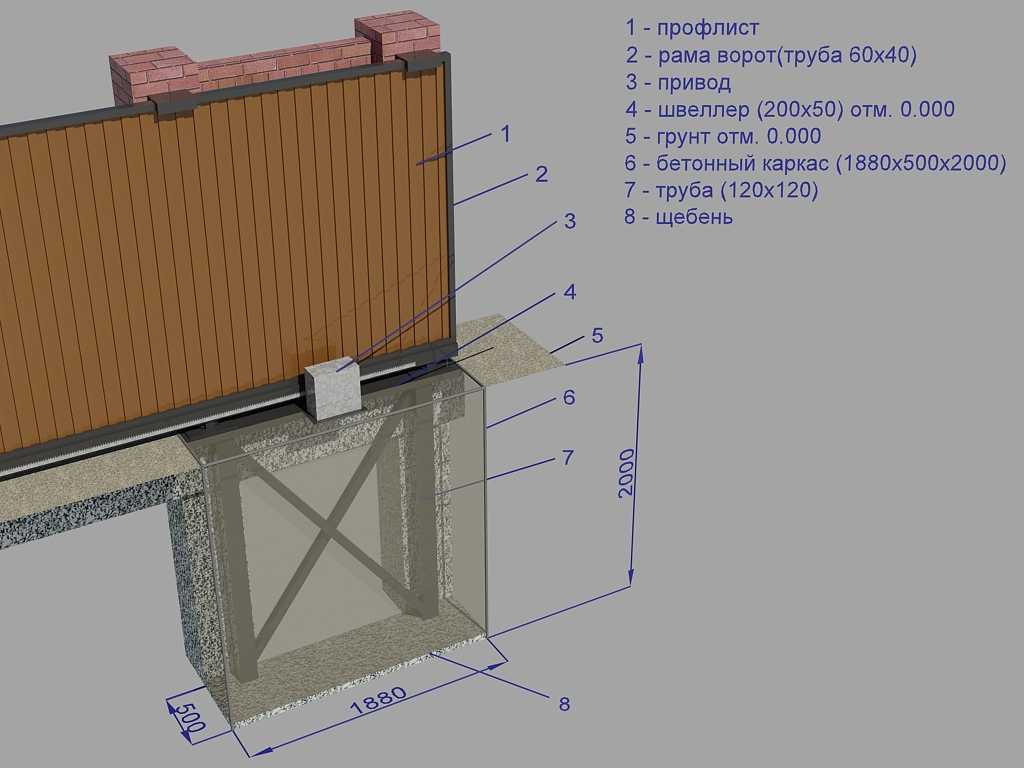

Этап №3. Устройство фундамента.

1. Трамбовка со щебнем дна приямков или устройство песчаной подушки.
2. Установка опалубки. Важно получить ровные, строго вертикальные боковые грани, без расширения кверху. Так монолит не будет выдавливаться из грунта при его сезонном пучении.
3. Монтаж арматурного каркаса (стальные стержни ф14 –16 нужно вязать проволокой в каждом пересечении) с закладной.
4. Крепеж металлоконструкций перед бетонированием. Их устанавливают вместе с каркасом фундамента:

• Сердечники кирпичных колонн из стальных труб (80х80х4 или 100х100х4 мм). Они нужны для усиления каменных столбов. Их размер – высота столба плюс 900 мм. Так сердечники будут под защитой слоя бетона в земле и козырьком над кладкой. Вертикальность нужно проверять отвесом или гидравлическим уровнем. Второй вариант – «П»-образные металлические опоры (100х100х4 или 80х80х4 мм). Можно в каркас вставить одну трубу, а вторую приварить позже.
• Швеллер горячекатаный №20; №22; №24 с приваренными к нему участками арматуры ф12 с загнутыми концами. К этому закладному элементу позже будут приварены основания роликов и механизма отката. Поэтому швеллер, длиной не менее половины ширины проема, устанавливается впритык к опорам и надежно закрепляется в траншее. Он не должен сместиться при бетонировании. Для нормального движения створки его верхняя грань должна получиться на одном уровне с поверхностью покрытия проезда. Допустимый зазор от его верха и нижней грани каркаса – 100 мм минимум. Этот размер можно увеличить при помощи регулировочной площадки.

5. Бетонирование.

Приямки и траншея заполняются бетоном М200. Его можно сделать самостоятельно, соблюдая пропорции: на 1 кг цемента М500 понадобится песка – 2 кг; щебня – 3,5 кг и воды – 20% от объема.

Все бетонные работы необходимо производить при положительных температурах воздуха, с применением вибратора, для исключения появления пустот, которые понижают прочность фундамента. Бетонную поверхность нужно выровнять заподлицо с закладным швеллером, разгладить, укрыть от прямых солнечных лучей и увлажнять первые дни. Так не появятся трещины. Затем фундаменту необходимо дать выстоятся минимум неделю, а лучше две, до продолжения работ. В течение 28 дней бетон набирает прочность. В это время по нему лучше не проезжать на тяжелых механизмах.

Этап №4. Возведение опорных стоек.

Столбы можно соорудить кирпичные, бетонные, металлические или из дуба. Кирпичные опоры лучше возводить с металлическим сердечником внутри из облицовочного кирпича на цементно-песчаном растворе М100. На каждый столб нужно предусмотреть по три закладных на стороне отката. В их качестве используются уголки 50х50х5 или лист 150х150, толщиной 8 мм с арматурой ф8, приваренной к уголку и металлическому сердечнику. Места первых закладных – третий ряд кладки.

Этап №5. Изготовление створки откатных ворот

Для этого необходимо:

1. Сварить силовой и вспомогательный каркас, к которому будет крепиться полотно из профнастила или другого выбранного материала(для придания конструкции дополнительной жесткости). Несущий каркас сваривается из труб 60; 80х40х2 мм, вспомогательный, ребра жесткости – из труб 20;40х20х2 мм. Меньшее сечение внутренних элементов каркаса позволяет «утопить» профлист, при обшивке полотна с двух сторон.
2. Для опоры створки на роликовые каретки в стороне от проезда, сварить противовес длиной в половину ширины проема.
3. К нижнему силовому элементу прихватками с двух сторон шагом 600 мм прикрепить направляющий рельс. Сплошной шов недопустим. Рельс не должен утратить геометрию. Это повлияет на легкость отката.
4. Швы зашлифовать, раму очистить, обезжирить, загрунтовать и окрасить.
5. Для установки автоматики, к каркасу при помощи болтов прикрепить универсальную зубчатую рейку (или цилиндры с резьбой под ее крепление), длиной от 1 метра более длины проема. К наплавляющему рельсу рейку крепить запрещено, чтобы избежать деформации. Длина ее на 1 метр больше ширины проезда для сцепления с шестеренкой привода. Сдвижные ворота без автоматики со временем можно будет автоматизировать.
6. Обшить полотно.

Виды обшивки:

• Легкая. Это профлист, поликарбонат, сетка, «евроштакетник», 3D, дерево. Самый популярный из них профлист, окрашенный в тот же цвет, что и полотно, крепится на саморезах, имеющих стальную шайбу и резиновую прокладку. Полотно получается жестким, прочным и нетяжелым. Противовес можно не зашивать, он не виден в проеме. Сендвич-панели – 2 стальные пластины с полиуретаном между ними, обрамленные алюминиевым профилем, изготавливаются на заводе по передовым технологиям. Такая обшивка легкая, гасит уличный шум и легко монтируется.
• Тяжелая. Это кованые элементы, доска, металлический квадрат, проч.

Этап №6. Сварка нащельников.

Трубы 60х40 мм для крепления фурнитуры привариваются к закладным на опорах.

Нащельник над фундаментом для роликовых кареток выполняется с вырезом для установки верхних роликов с пластиной. Верх второго – заваривается для защиты от осадков.

Этап №7. Установка фурнитуры:

• Направляющей из прочной стали, без окалин и раковин. От этого зависит тихий и плавный ход всей конструкции.
• Роликовых опор с металлическими или пластиковыми обоймами подшипников. При заведении роликов в направляющую нужен зазор в 2 мм, чтобы точно попасть в улавливатели. Створки должны закрыться полностью. Опоры крепятся на швеллер на максимальном расстоянии друг от друга, в стороне от проема. Их устанавливают с монтажными регулировочными пластинами или без них при помощи гаек.
• Верхней пластины с роликами с пластиковым или резиновым покрытием, для контроля траектории верхнего элемента каркаса.
• Накатного ролика внутри направляющей (на пластине и болтах) металлического или из полимера для плавного наката на полочку нижнего фиксатора. Выбор зависит от веса створки.
• Нижнего и верхнего фиксаторов. В закрытом положении ворот нижний их угол не сместится, а верхний не будет болтаться при сильном ветре. Расположение фиксаторов проверяется при закрытой створке, затем они привариваются к нащельнику.
• Резиновых заглушек для защиты торцов рельса от грязи и пыли.

После монтажа выполняется окончательная регулировка опорных роликов и фиксаторов.

Этап №8. Установка автоматики на откатные ворота.

Для этого понадобятся:

• Привод.
• Устройство управления (пульты дистанционного управления).
• Зубчатая рейка.

Монтаж привода несложно сделать самому на закладной швеллер между роликовыми каретками на отрезках труб с основанием на них. По простой типовой схеме подключается сам привод, сигнальная лампа и сканер проезда, что повышает уровень безопасности. Фотоэлементы монтируются на опорные столбы или нащельники на высоте 60 см над дорожным покрытием. Так они «увидят» пешеходов и капот машины, не скроются под сугробом. Между парными датчиками не должно быть преград. Сигнальную лампу ставят так, чтобы ее было видно со всех сторон.

Откатные ворота «Собери Сам» от компании ДорХан

Откатные ворота «Собери Сам»

Откатные ворота сделать и установить самому вполне реально. Для этого не потребуется быть профессиональным монтажником и иметь опыт работы. Вполне достаточно двух помощников, одной толковой головы и комплекта откатных ворот DoorHan «Собери Сам». В комплекте поставляется подробнейшая инструкция по сборке и установке ворот. Основным преимущество серии «Собери Сам» — стоимость комплекта на 30 % дешевле ворот по индивидуальному заказу. Такая стоимость достигнута благодаря изготовлению комплектующих стандартных размеров и экономии на сборке полотна ворот. При этом откатные ворота этой серии по качеству ничем не уступают воротам DoorHan других серий.

В серии ворот «Собери Сам» разработано 4 комплекта с различными габаритами и стандартных цветов: коричневый RAL8014 и «Зеленый Мох» RAL6005.

Откатные ворота DoorHan разработаны специально для применения в российских условиях: они просты в эксплуатации и долговечны, поверхность не каррозирует и долгое время сохраняет свой цвет. По демократичной цене Вы приобретаете высококачественные сдвижные ворота, соответствующие всем российским нормам.

Комплект ворот поставляется с полным комплектом крепежа и элементов роликовой системы – Вам не потребуется трать дополнительные средства. Откатные ворота «Собери Сам» поставляются без автоматики – ее Вы можете купить и установить в любой момент после монтажа.

В нашей компании Вы можете купить откатные ворота DoorHan и автоматику всех типов по специальной цене. Широкий комплекс услуг от НПМ Сервис позволит подобрать оптимальный вариант как для самостоятельного монтажа так и при помощи нашим монтажников.

Наименование комплекта	Ширина проема (B)	Высота полотна ворот (H)	Расстояние для отката (L)	Цвет полотна ворот	Цена (у.е.)
Комплект сдвижных ворот «Собери сам»	3500мм	2100мм	5200мм	Коричневый (RAL 8014)	810
Комплект сдвижных ворот «Собери сам»	4000мм	2100мм	5200мм	Зеленый (RAL 6005)	825
Комплект сдвижных ворот «Собери сам»	4500мм	2100мм	6200мм	Коричневый (RAL 8014)	1100
Комплект сдвижных ворот «Собери сам»	5000мм	2400мм	6200мм	Зеленый (RAL 6005)	1530



Мы осуществляем бесплатную доставку комплектов DoorHan в городах: Чехов, Подольск, Видное, Климовск, Серпухов, Троицк, Апрелевка, Домодедово, Пущино, Протвино, Ступино.

Доверьте свой выбор проверенной компании!

Наши контакты

Ознакомьтесь с контактами наших филиалов и их месторасположением на карте ниже

Как построить свои собственные раздвижные ворота с небольшими усилиями

Как построить свои собственные раздвижные ворота с небольшими усилиями | IE

Обновите свой забор, создав собственную скользящую дату с помощью этого удобного руководства.

DIY

DIY

IE ORIGINALS

Инновация

IE Originals

IE Originals

IE Originals

IE Originals

IE Originals

IE Originals

9002 9002

IE. нажмите на альтернативную ссылку на видео.

У вас есть забор, который мог бы быть стильным средством доступа и выхода? Тогда почему бы не установить потрясающую и простую в сборке раздвижную дверь?

Следуйте этому руководству, чтобы узнать, как построить его самостоятельно, используя минимум материалов и немного усилий.

Счастливое строительство.

Источник: Интересная инженерия/YouTube

Как и в любом проекте такого рода, вам понадобятся некоторые материалы и инструменты:

• Кедровые заготовки (или любая древесина, устойчивая к атмосферным воздействиям)
• Сетка оцинкованная
• Оцинкованные трубы (длина 48 дюймов/121,9 см, диаметр 3/4 дюйма/1,9 см)
• Заглушки для труб
• 6 шт. Винты с проушиной (диаметр 1 дюйм/2,5 см)
• Кронштейны из нержавеющей стали
• Большегрузные ролики
• Дверная защелка с крючком и петлей
• Электродрель
• Циркулярная пила
• Стропильный квадрат

С материалами наготове пора приступать к сборке.

Создатель этого видео уже создал раму раздвижных ворот ранее, поэтому вам нужно немного наверстать упущенное. Возьмите свои кедровые доски, измерьте и обрежьте по размеру.

Если вы хотите воспроизвести тот же внешний вид, прорежьте канавку в центре каждой доски, готовую к установке оцинкованной сетки.

Вырежьте сетку по размеру и завершите всю раздвижную дверь, как показано на видео.

Источник: Интересная инженерия/YouTube

После этого все готово.

Следующим этапом является усиление углов раздвижной двери с помощью кронштейнов из нержавеющей стали. Убедитесь, что они надежно закреплены.

Затем возьмите винты с проушиной, вам понадобится около 6 штук.

Просверлите направляющие отверстия и надежно закрутите их, как показано на видео. Винты с проушиной должны иметь больший внутренний диаметр, чем выбранный вами оцинкованный столб.

Те, которые используются в этом проекте, имеют диаметр около 1 дюйма (2,54 см). Оцинкованная труба для этой сборки имеет диаметр 3/4 дюйма (1,9 см).

Источник: Interest Engineering/YouTube

Вкрутите по одному винту с проушиной в каждый угол раздвижной двери. Но убедитесь, что расстояние между ними достаточно для того, чтобы оцинкованная труба охватила их, и добавьте заглушки.

Самые популярные

Затяните колпачки вручную, чтобы их можно было легко снять позже при регулировке.

Источник: Interest Engineering/YouTube

Затем возьмите колеса/ролики тележки и прикрепите «дно» раздвижной двери. Ролики не только добавят устойчивости воротам, но и позволят им плавно и предсказуемо скользить.

Здесь следует предостеречь. Убедитесь, что выбранные вами ролики подходят для использования вне помещений. Кроме того, убедитесь, что вы прикрепили их с помощью устойчивых к ржавчине винтов, таких как винты из нержавеющей стали.

Вам также необходимо обратить внимание на высоту остальной части забора или перил, на которые вы планируете установить ворота. Убедитесь, что они будут одинаковой высоты — вы не хотите, чтобы ворота были короче или выше.

Это вопрос личных предпочтений, но так будет выглядеть более эстетично, не говоря уже о профессиональном.

Источник: Интересное проектирование/YouTube

Затем, при необходимости, вырежьте отверстие в заборе или перилах того же размера, что и ворота. Если вы строите ворота как часть первоначального проекта забора, пропустите эту часть.

Источник: Interest Engineering/YouTube

Теперь добавьте больше шурупов с проушиной к анкерной стойке забора. Убедитесь, что они точно совпадают с теми, что на ваших воротах.

Они будут использоваться для того, чтобы ворота действительно скользили, а не просто падали с перил. Как и раньше, убедитесь, что вы сначала просверлили пилотные отверстия, чтобы уменьшить вероятность раскола древесины с течением времени.

Источник: Interest Engineering/YouTube

Теперь возьмите ворота, отвинтите заглушки и выровняйте анкерные болты с проушиной на столбе забора. Вставьте стойку через анкерный винт с проушиной и снова прикрепите торцевую заглушку, как показано на видео.

Источник: Interest Engineering/YouTube

Еще раз затяните вручную и проверьте раздвижную дверь. Она должна быть надежной и свободно перемещаться по рельсу.

Для другой стороны забора либо установите торцевую стойку (при необходимости), либо модифицируйте существующую часть забора, чтобы раздвижную дверь можно было поддерживать и, при желании, запирать.

Источник: Интересная инженерия/YouTube

Теперь ваши раздвижные ворота готовы! Теперь вы можете сделать шаг назад и полюбоваться своей ручной работой.

Молодец!
