Как сделать антенну для телевизора

Купить телевизионную антенну можно в любом специализированном магазине, однако не всегда эти магазины доступны. Например, на даче или в деревне вряд ли можно отыскать в продаже антенну. Однако ее можно легко сделать своими руками.

Как сделать антенну для телевизора своими руками из подручных материалов

Одним из самых популярных материалов для изготовления антенны являются обычные банки из-под пива, спрайта, или колы. Такое устройство можно легко сделать, даже находясь на пикнике и потратив на весь процесс не более 10 минут.

Что нужно:

• 2 банки

• Кабель

• 2 самореза

• Изоляция

• Штекер

• Отвертка

• Палка/доска/брус

Совет! Вместо палки можно использовать и обычную вешалку для одежды, которую будет удобнее вешать.

Чтобы создать такое устройство, нужно прикрепить с помощью изоляционной ленты банки к доске на расстоянии, примерно, 7 см. Затем вкрутить в банки саморезы и прикрепить к ним кабель антенны (если остались колечки для открытия банки — прикрутить можно к ним).

Для обеспечения стойкости приемника, необходимо надежно привязать/приклеить кабель к бруску.

Если антенна будет находиться на улице, то соединение следует хорошо защитить от непогоды с помощью большой пластиковой бутылки, предварительно отрезав у нее дно и горлышко. Далее нужно протянуть кабель через проделанное отверстие в бутылке и вылить кипяток на этот участок, чтобы обеспечить расплавленным пластиком полную герметизацию.

Теперь остается только подключить антенну к телевизору и ловить сигнал. Для его усиления можно задействовать не 2, а 4 или даже 6 банок.

Вот что должно получиться в итоге:

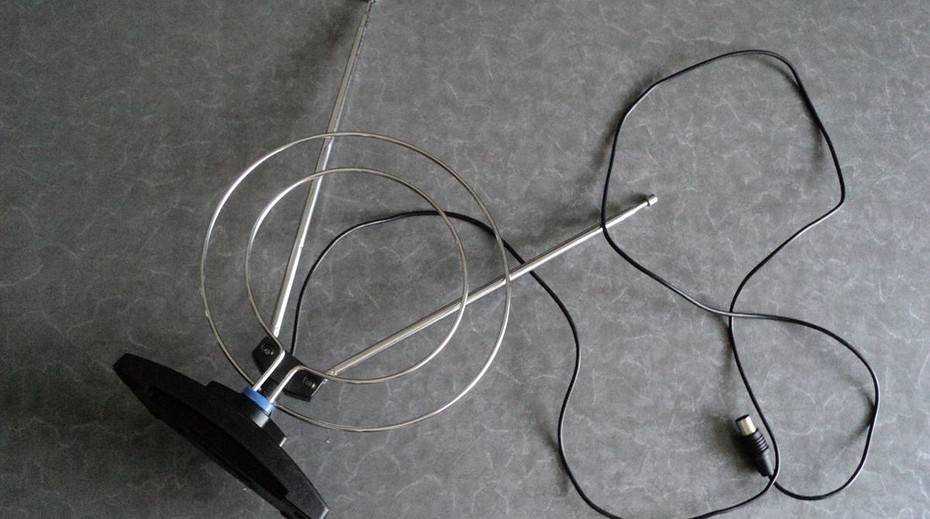

Антенна с более мощным сигналом

Для обеспечения стабильного сигнала, нужна более совершенная конструкция, которую также можно попробовать сделать своими руками.

Для этого нужно изготовить металлический контур и соединить с ним с помощью пайки изолированный кабель. Чтобы обеспечить надежное соединение, необходимо предварительно зачистить жилы кабеля и скрутить их в кольца и закрепить на контуре.

Эта конструкция устанавливается на деревянное или пластиковое основание и выносится, к примеру, на балкон.

Совет! Чтобы увеличить мощность сигнала, можно воспользоваться электронным усилителем.

Элементарные способы

Кроме уже перечисленных, существуют также и другие, более простые, способы, позволяющие быстро сделать антенну.

Для воплощения одной из таких идей в жизнь, понадобится проволока (ни в коем случае не алюминиевая) из меди или латуни. Проволоку нужно зачистить и один из ее концов прикрепить к трубе или батарее, а второй вставить в разъем телевизора. С помощью этого способа можно обеспечить стабильные по своей мощности 5 каналов. В данном случае труба является хорошим усилителем нужных частот.

Второй способ подойдет тем, у кого есть балкон. Понадобится проволока, которую нужно будет соединить с бельевыми струнами на балконе, второй — с разъемом телевизора. С помощью этого метода можно увеличить количество каналов и качество показа.

Как сделать спутниковую антенну

Этот вариант подойдет для тех, кто живет в удаленных от мегаполисов населенных пунктах и не имеет возможности приобрести дорогую спутниковую антенну. Однако ее также можно изготовить своими руками. Особенно будет на руку, если неподалеку находится телевышка или высокое здание, что позволит усилить сигнал.

Для создания данной конструкции понадобится:

Для начала нужно измерить расстояние между спицами, а также высоту каждого сегмента и угол. Полученные замеры следует нанести на фольгу и вырезать нужно количество треугольных деталей.

Готовые элементы пришиваются к зонту с помощью капроновой нити. В конечном итоге должен получиться зонт, полностью обшитый изнутри фольгой. Затем нужно разместить в центре зонта усилитель, а блок питания установить рядом с телевизором.

Инфо! Усилитель можно сделать и своими руками. Для этого нужно из пивной банки вырезать овал и проделать в нем отверстие. В это отверстие продевается и припаивается жила кабеля антенны. В месте соединения следует прилепить кусочек пластилина, чтобы металл не окислялся и подвергался коррозии.

Готовая антенна крепится на телевизионную вышку и поворачивается в стороны для настройки нужного количества и качества показа каналов.

Все эти способы не требуют особых навыков, временных затрат и средств. Зато эффект получается практически точно такой же, как и в случае с настоящей антенной, купленной в магазине.

Как сделать антенну для телевизора своими руками: видео

Как сделать антенну для телевизора: необходимые материалы

Антенны можно приобрести в магазине, но если вам по душе более экономный вариант, а руки растут из правильного места, можно попробовать заняться хенд-мейд. О том, как сделать антенну для телевизора своими руками пойдет речь далее.

Рисунок 1. Инструкция как Как сделать антенну для телевизора своими руками

Содержание:

1. Принцип действия ТВ антенны
   1. Поляризация цифрового ТВ сигнала
2. Сделать антенну для телевизора своими руками
3. Как рассчитать антенну для сборки своими руками
4. Как сделать простую антенну для телевизора
   1. Из банок
   2. Из проволоки
   3. Домашний HDTV девайс

Принцип действия ТВ антенны

Практически все телевизионные каналы транслируются в диапазоне ДМВ (Рисунок 2). Благодаря этому:

1. Уменьшаются расходы на поддержание хозяйства продающих станций.
2. Увеличение территории покрытия развитой сетью связи.
3. Изменились условия распространения радиоволн в мегаполисах.
4. Увеличилось количество принимаемых программ.
5. Снижение количества помех.

Принцип действия такого устройства прост – она ловит сигнал и передает его на экран. Перед тем, как сделать ТВ антенну своими руками, необходимо узнать подробнее о том, что представляет собой поляризация современного ТВ сигнала.

Рисунок 2. Схема принципа работы антенны

Поляризация цифрового ТВ сигнала

Чаще всего в диапазонах передачи радиоволн используется линейная поляризация волны. Она отличается комфортным формированием и приема с учетом ее размеров. От такой поляризации зависит качество сигнала при наличии переотраженных сигналов. При этом особенности поля увидеть и определить сложно, хотя они и присутствуют.

Изготовить такое оборудование можно при помощи обследования и измерения условий приема такого сигнала. На передачу радиоволн влияет вид поляризации волны, а также наличие отражающих зданий и предметов.

Примечание: Если вы смотрите аналоговое вещание, на каналах используются разные радиоволны.

Одна может быть горизонтальной, другая – вертикальной. Таким образом ослабляются взаимные помехи между каналами.

Сведения о том, как сделать антенну для цифрового ТВ, представлена далее. Так же рекомендуем ознакомиться с IPTV программы Kodi, которые позволяют смотреть телевизионные каналы на компьютере.





Сделать антенну для телевизора своими руками

Для цифрового телевидения, достаточно аналогового оборудования. Для создания такого устройства можно использовать провод для телевизора. Для того потребуется:

1. Взять коаксиальный кабель и одеть на один его конец F коннектор и переходник для того, чтобы картинка проецировалась на экран.
2. На второй конец поместить центральную жилу провода (Рисунок 3).
3. Определитесь, на сколько миллиметров оголить центральную жилу, которая напрямую будет отвечать за качество каналов.
4. Чтобы определить частоту вещания цифровых каналов, найдя ближайшую вышку.

От того, насколько правильно вы осуществите расчеты и обрежете жилу зависит то, как будет работать антенна для цифрового ТВ, сделанная своими руками.

Рисунок 2. Схема принципа работы антенны

Как рассчитать антенну для сборки своими руками

Чтобы правильно рассчитать длину волны, потребуется использовать простую формулу (Рисунок 4):

λ=c/F

Здесь: λ (лямда) – указывает на длину волны.

C — скорость света (3–108 м/с).

F — частота передачи сигнала в герцах

Все правильно рассчитав, вы сможете самостоятельно настроить устройство на частоту передачи нужных каналов.

Рисунок 2. Схема принципа работы антенны

Как сделать простую антенну для телевизора

Поговорим о том, как сделать цифровую антенну для телевизора. Для начала сделайте четвертьволновый вибратор из ТВ-кабеля, для чего потребуется использовать частоту приема, которую можно рассчитать при помощи указанной выше формулы.

Приблизьте сопротивление четвертьволнового вибратора к 40 Ом. Воткните провод в цифровой ресивер цифрового телевидения, перед этим сделав F-разъем для соединения с антенной (Рисунок 5).

Рисунок 2. Схема принципа работы антенны

Защитите экран и внешнюю оболочку провода. Четвертьволновый вибратор нужно разместить горизонтально для идеального приема сигнала. Устанавливать такое устройство на улицу нельзя. Использовать ее можно только внутри дома. При этом, кроме самостоятельного приема телевизионного сигнала, это устройство может усиливать прием обычного ресивера.

Из банок

Изготовить оборудование можно из двух обычных пивных банок, телевизионного кабеля с сопротивлением 75 Ом. Учтите, что центральная жила, как и оплётка должны быть достаточно крепкими. Если хотите добиться качественного сигнала, кабель не должен быть слишком длинным. Также достаньте тремпель из дерева, несколько саморезов, изоленту и паяльник.

Рисунок 2. Схема принципа работы антенны

Вот инструкция, как сделать комнатную антенну для телевизора:

1. Подготовьте кабель, отмерив от одного конца 10 см и надрезав одну его часть в самом начале.
2. Снимите резину с небольшого участка, чтобы добраться до изоляции экрана.
3. Скрутите его в один виток.
4. На этом же конце кабеля очистите от резины скрытую жилу.
5. Присоедините штекер для подключения к телеприемнику на обратной стороне кабеля.
6. Соедините контакты с банками.
7. К одной из банок саморезом прикрепите скрученный экран.
8. К второй присоедините вытянутую жилу из провода (Рисунок 6).
9. Закрепите приемник на деревянной планке или швабре с помощью изоленты или скотча.

Примечание: Учтите, что для качественного сигнала, банки должны располагаться на одной оси. При этом специалисты рекомендуют располагать банки на расстоянии не менее 7 см, а поместить их можно как можно ближе к окну.

Теперь вы знаете, как сделать антенну для телевизора из пивных банок, но есть еще несколько способов воплотить задуманное. Так же рекомендуем ознакомиться со статьей о том, как из старого монитора сделать телевизор.

Из проволоки

Изготовить антенну можно даже из проволоки в виде цифры 8 (Рисунок 7). Чтобы осуществить это потребуется медная или алюминиевая проволока, размером от 3-х до 5 мм, используя пистолет для клея.

Как самому сделать антенну для телевизора из проволоки:

1. Отрезать 2 части проволоки, размером 56 см.
2. Завязать петлю на конце каждого отрезка.
3. Из проволоки создать квадраты и соединить их между собой петлями.
4. Припаять кабель к квадратам с помощью паяльника.
5. Припаять главную жилу к одному из каналов.

Главным условием является соблюдение между элементами расстояние в размере 2 см. Установить оборудование можно на крышке для воды при помощи клея. Размещать такой приемник можно без усилителя в любом месте.

Рисунок 2. Схема принципа работы антенны

Домашний HDTV девайс

Этот вариант будет самым качественным, но для него потребуется отдельно покупать согласующий трансформатор с 300 на 75 Ом. Чтобы изготовить антенну с его помощью можно использовать подручные средства:

1. Скотч.
2. Картон.
3. Острый нож.
4. Фольга.
5. Степлер.
6. Ножницы.
7. Фломастер.
8. Метр.
9. Клей.

Зарисуйте схему расположения всех частей. Вырежьте трафарет, сделав такие же из фольги. Обклейте картонку фольгой и сделайте рефлектор, размером 35 см, заклеив одну из сторон фольгой. Вырежьте два одинаковых треугольника, длиной 3,5 см, выдерживая дистанцию между фигурами и отдельными деталями рефлектора (Рисунок 8).

Рисунок 2. Схема принципа работы антенны

Приклейте элементы к прямоугольнику и засверлите отверстия под кабель телевизора. Далее, подключите трансформатор и вставьте кабель в штекер и наслаждайтесь просмотром телевидения.

Как построить антенну DB8 – MoneyRhythm – пермакультура, сделай сам, козы, куры и многое другое!

Возможно, вы заметили, что на этом сайте есть два проекта антенн DB8. У нас есть обычная DB8 на этой странице, и у нас также есть версии DB4 и DB16, доступные для этой конструкции, но у нас также есть оптимизированная DB8. Оптимизированный DB8 на бумаге лучше подходит для каналов, которые сегодня использует HDTV, каналов 14-51. Это тоже зверь, и он не поместился бы у меня на чердаке, поэтому я обрезал его и сделал DB16. В общих проектах, доступных в других местах в Интернете, обычно отсутствуют детали или они неправильно подключены.

По сути, антенна DB8 состоит из двух антенн Db4, правильно соединенных вместе. DB8 будет ловить станции на расстоянии до 60 миль в хороших условиях. Прежде чем приступить к сборке, ознакомьтесь с инструментами на этой странице, чтобы узнать, сколько станций вы можете получить и как далеко они находятся. Профессионально сделанные аналоги аналогичного дизайна доступны для покупки; Многонаправленная антенна HDTV DB8 и Многонаправленная антенна HDTV DB4. На момент написания этой статьи они были неплохими — 60 и 50 долларов соответственно. Вы можете построить DB8 ниже из мусора, разбросанного вокруг вашего дома, или вы можете потратить около 15 долларов на все новые материалы для прочной и долговечной установки на открытом воздухе.

Материалы

• 29 футов Сплошная медная проволока калибра от 8 до 14 или диаметр ~11 футов Romex – Да, вы можете использовать плечики для одежды
  • Снимите всю изоляцию
  • Отрежьте шестнадцать 14-дюймовых секций, четыре 19-дюймовых секции и две 24-дюймовые секции
• 43″ 1×3 или аналогичный Дерево
  • Если у вас ограниченный бюджет, ищите дешевый лом древесины
• 22 Винты 1”
• 22 Обычные или стопорные шайбы
• 1 Балун (Доступно на Amazon (2,99 долл. США + FSSS), RadioShack или в гараже ваших соседей/родителей)



*Для наружной установки см. здесь

Шаг за шагом

Шаг 1: Покрасьте дерево герметиком на масляной основе, если вы устанавливаете антенну на открытом воздухе или если вам важен внешний вид.

Шаг 2: Разрезать провод на шестнадцать 14-дюймовых полос, четыре 19″ и две 24″ полосы и выпрямите их. Здесь пригодится дрель и пассатижи, смотрите видео.

Шаг 3: Сформируйте усы из шестнадцати 14-дюймовых полос . Согните усы посередине и оставьте 3 дюйма между концами . От изгиба до конца каждого уса должно быть 7″.

Шаг 4: Отметьте места крепления винтов (черные точки) в соответствии со схемами на этой странице. Поместите два набора отметок по центру дерева на расстоянии 1 1/4 дюйма друг от друга, проведя рулеткой вдоль дерева и отметив отметки 3 дюйма, 8 1/4 дюйма, 10 7/8 дюйма, 13 1/2 дюйма, 18,3 дюйма. /4”, 24”, 291/4”, 31 7/8”, 34 1/2” и 39 3/4”.

Просверлите пилотные отверстия, если вам не повезет. Для красных точек (на расстоянии 10 7/8 дюйма и 31 7/8 дюйма) просверлите отверстие достаточно большого размера, чтобы через него прошла проволока вашего калибра.

Шаг 5: Вставьте винты с шайбами ​​в отверстия и затяните их, пока не останется ½ дюйма.

Шаг 6: Поместите усы на место

Шаг 7: Перекрестите 19-дюймовые линии на место, согнув их по мере необходимости, как показано на рисунке вверху стойки. Вам нужно будет добавить немного изоленты, чтобы изолировать линии в местах их пересечения. По сути, это создает две антенны DB4, одну поверх другой.

Шаг 8: Затяните винты, чтобы удерживать усы и 19-дюймовые линии передачи на месте.

Шаг 9: Оставшимися двумя 24-дюймовыми полосами мы соединим две антенны вместе. Вставьте одну полоску в заднюю часть антенны через левые красные отверстия, а другую — через правые красные отверстия.

Шаг 10: Оберните полоски вокруг 19-дюймовых линий там, где они выходят из красных отверстий. Старайтесь быть как можно более сосредоточенным

Шаг 11: Поместите балун на заднюю часть антенны, прикрепленной посередине двух 24-дюймовых линий. Один провод на полосе, соединяющей левые 19-дюймовые полосы, и один провод на полосе, соединяющей правые 19-дюймовые полосы.

Шаг 12: Убедитесь, что ваши галстуки-бабочки находятся на расстоянии 3 дюймов друг от друга, а затем подключите антенну к телевизору!

Шаг 13: Проверьте, где у вас лучший прием. Местоположение — это все, даже несколько дюймов могут иметь огромное значение. Высота также в целом лучше, но имейте в виду, что чердаки обрезают около 40% вашего сигнала. Многие телевизоры оснащены измерителем мощности сигнала, который может помочь вам найти подходящее место.

• Для большего ассортимента — добавьте отражатель (статья появится в ближайшее время, поместите отражатель на 4 дюйма позади галстуков-бабочек)



Дешевая и простая ТВ-антенна

Сложенный диполь — это эффективная ТВ-антенна, которую легко построить. Это будет не может конкурировать с хорошей направленной антенной с высоким коэффициентом усиления, но определенно превосходит кролика. уши.

Эта антенна оптимизирована для одного канала, хотя часто работает приемлемо на других. Разработайте его для сигнала, который доставляет вам больше всего хлопот, и возможно, это сработает для остальных. Если нет, создайте еще один для следующего канала — они дешевые.

Конструкция

Антенна изготовлена ​​из двухпроводного кабеля 300 Ом коричневого или черного цвета в виде ленты. Телевизионная линия, которую мы все использовали до появления кабельного телевидения. Есть два проводники, идущие по краям ленты. Вам нужно знать частоту станции, которую вы можете узнать, позвонив на станцию ​​или выполнив поиск в Интернете. Если вы знаете реальный номер канала , вы можете использовать соответствующую формулу ниже. Однако имейте в виду, что номер канала, который рекламирует станция, вполне может быть «виртуальным каналом», выбранным по историческим причинам, а не фактическим каналом вещания.

Для каналов 2–4 частота определяется как

f (в ​​МГц) = (6 x номер_канала) + 45.

Для каналов 5 и 6 частота составляет

f (в ​​МГц) = (6 x номер_канала) + 49.

Для каналов 7–13 частота равна

f (в ​​МГц) = (6 x номер_канала) + 135.

Для каналов 14 и выше

f(в МГц) = (6 x номер_канала) + 389.

Отрежьте кусок двойного отведения на половину длины волны, где

Длина волны на двойном отведении (в метрах) = 0,95 х 300/f (в МГц).

(Коэффициент 0,95 — предполагаемая скорость коэффициент синфазного сигнала на двойном отведении.)

(Пример: для канала 2 частота равна (6 x 2) + 45 = 57 МГц, поэтому длина волны на двойном проводе составляет 0,95 x 300/57 = 5,00 метра, а антенна должно быть 5,00 м/2 = 2,5 м.)

Снимите изоляцию с каждого конца ровно настолько, чтобы можно было скрутите проводники между собой и припаяйте. Это «сложенный диполь» антенна .

Далее необходимо подключить его к длинному отрезку двойного провода к подать сигнал на телевизор. Длинная часть, ведущая к вашему телевизору, — это передача . строка .

Отрезать ОДИН из двух проводников антенны посередине, и зачистите полдюйма или около того изоляции от каждого куска. Ленточная изоляция от полудюйма изоляции от жил длинного куска спарки вести. Присоедините провода от линии передачи к проводам в средней точке проводника, как показано выше. Припой.

Подсоедините противоположный конец линии передачи к 300 Ом вход вашего телевизора. Если в вашем телевизоре есть входы только для коаксиального кабеля 75 Ом, вы нужно купить трансформатор от 300 Ом до 75 Ом в магазине Radio Shack или другой электронике магазин.

Крепление

Антенна должна быть установлена ​​сбоку от интересующей станции. Чем выше он установлен, тем лучше он будет работать. Не устанавливайте антенну рядом с металлом и не прокладывайте линию передачи очень близко к металлическим предметам. Не оставляйте лишнюю линию передачи в мотке: обрежьте ее близко к желаемому длина.

Чердачные установки работают очень хорошо. Если вы находитесь в комнате общежития или квартире, вы можете прикрепить антенну к стене или потолку, хотя проводка может снизить производительность. Переместите его для лучшего приема.

Дальнейшие улучшения

Уровень сигнала и подавление ложных сигналов могут быть значительно улучшены добавив отражатель и, возможно, директор. Для интервалов ниже, используйте формулу для длины волны в воздухе, а не для длины волны в двойном свинце:

Длина волны в воздухе (в метрах) = 300/ f (в ​​МГц)

Отражатель

Отрежьте один кусок провода примерно на 5% длиннее вашей антенны. Не используйте двойной провод для этого провода; использовать один неизолированный провод.
