ТВ-антенна своими руками: ДМВ, цифровая

Когда-то хорошая телевизионная антенна была дефицитом, покупные качеством и долговечностью, мягко говоря, не отличались. Сделать антенну для «ящика» или «гроба» (старого лампового телевизора) своими руками считалось показателем мастерства. Интерес к самодельным антеннам не угасает и в наши дни. Ничего странного тут нет: условия приема ТВ кардинально изменились, а производители, полагая, что в теории антенн ничего существенно нового нет и не будет, чаще всего приспосабливают к давно известным конструкциям электронику, не задумываясь над тем, что главное для любой антенны – ее взаимодействие с сигналом в эфире.

Что изменилось в эфире?

Во-первых, почти весь объем ТВ-вещания в настоящее время осуществляется в диапазоне ДМВ. Прежде всего из экономических соображений, в нем намного упрощается и удешевляется антенно-фидерное хозяйство передающих станций, и, что еще более важно – потребность в его регулярном обслуживании высококвалифицированными специалистами, занятыми тяжелым, вредным и опасным трудом.

Второе – ТВ-передатчики теперь покрывают своим сигналом практически все более-менее населенные места, а развитая сеть связи обеспечивает подачу программ в самые глухие углы. Там вещание в обитаемой зоне обеспечивают маломощные необслуживаемые передатчики.

Третье, изменились условия распространения радиоволн в городах. На ДМВ промышленные помехи просачиваются слабо, но железобетонные многоэтажки для них – хорошие зеркала, многократно переотражающие сигнал вплоть до его полного затухания в зоне, казалось бы, уверенного приема.

Четвертое – ТВ-программ в эфире сейчас очень много, десятки и сотни. Насколько это множество разнообразно и содержательно – другой вопрос, но рассчитывать на прием 1-2-3 каналов ныне бессмысленно.

Наконец, получило развитие цифровое вещание. Сигнал DVB T2 – штука особенная. Там, где он еще хоть чуть-чуть, на 1,5-2 дБ, превышает шумы, прием отличный, как ни в чем ни бывало. А чуть дальше или в стороне – нет, как отрезало. К помехам «цифра» почти не чувствительна, но при рассогласовании с кабелем или фазовых искажениях в любом месте тракта, от камеры до тюнера, картинка может рассыпаться в квадратики и при сильном чистом сигнале.

Требования к антеннам

В соответствии с новыми условиями приема, изменились и основные требования к ТВ-антеннам:

  • Такие ее параметры, как коэффициент направленного действия (КНД) и коэффициент защитного действия (КЗД) ныне определяющего значения не имеют: современный эфир очень грязный, и по малюсенькому боковому лепестку диаграммы направленности (ДН), хоть какая-то помеха, да пролезет, и бороться с ней нужно уже средствами электроники.
  • Взамен особое значение приобретает собственный коэффициент усиления антенны (КУ). Антенна, хорошо «облавливающая» эфир, а не смотрящая на него сквозь маленькую дырочку, даст запас мощности принятого сигнала, позволяющий электронике очистить его от шумов и помех.
  • Современная телевизионная антенна, за редчайшими исключениями, должна быть диапазонной, т.е. ее электрические параметры должны сохраняться естественным образом, на уровне теории, а не втискиваться в приемлемые рамки путем инженерных ухищрений.
  • ТВ-антенна должна согласовываться в кабелем во всем своем рабочем диапазоне частот без дополнительных устройств согласования и симметрирования (УСС).
  • Амплитудно-частотная характеристика антенны (АЧХ) должна быть возможно более гладкой. Резким выбросам и провалам непременно сопутствуют фазовые искажения.

Последние 3 пункта обусловлены требованиями приема цифровых сигналов. Настроенные, т.е. работающие теоретически на одной частоте, антенны можно «растянуть» по частоте, напр. антенны типа «волновой канал» на ДМВ с приемлемым отношением сигнал/шум захватывают 21-40 каналы. Но их согласование с фидером требует применения УСС, которые либо сильно поглощают сигнал (ферритовые), либо портят фазовую характеристику на краях диапазона (настроенные). И «цифру» такая антенна, отлично работающая на «аналоге», будет принимать плохо.

В связи с этим, из всего великого антенного многообразия, в данной статье будут рассмотрены антенны для телевизора, доступные для самостоятельного изготовления, следующих типов:

  1. Частотнонезависимая (всеволновая) – не отличается высокими параметрами, но очень проста и дешева, ее можно сделать буквально за час. За городом, где эфир почище, она вполне сможет принимать цифру или достаточно мощный аналог не небольшом удалении от телецентра.
  2. Диапазонная логопериодическая. Ее, образно выражаясь, можно уподобить рыболовецкому тралу, уже при облавливании сортирующему добычу. Она тоже довольно проста, идеально согласуется с фидером во всем своем диапазоне, абсолютно не меняет в нем параметры. Техпараметры – средние, поэтому более подойдет для дачи, а в городе в качестве комнатной.
  3. Несколько модификаций зигзагообразной антенны, или Z-антенны. В диапазоне МВ это весьма солидная конструкция, требующая немалого умения и времени. Но на ДМВ она вследствие принципа геометрического подобия (см. далее), настолько упрощается и съеживается, что вполне может быть использована как высокоэффективная комнатная антенна при почти любых условиях приема.

Примечание: Z-антенна, если использовать предыдущую аналогию – частый бредень, сгребающий все, что есть в воде. По мере замусоривания эфира она было вышла из употребления, но с развитием цифрового ТВ вновь оказалась на коне – во всем своем диапазоне она так же отлично согласована и держит параметры, как «логопедка».

Точное согласование и симметрирование почти всех описанных далее антенн достигается благодаря прокладке кабеля через т.наз. точку нулевого потенциала. К ней предъявляются особые требования, о которых подробнее будет сказано далее.

О вибраторных антеннах

В полосе частот одного аналогового канала можно передать до нескольких десятков цифровых. И, как уже сказано, цифра работает при ничтожном отношении сигнал/шум. Поэтому в очень удаленных от телецентра, куда сигнал одного-двух каналов еле добивает, местах, для приема цифрового ТВ может найти применение и старый добрый волновой канал (АВК, антенна волновой канал), из класса вибраторных антенн, так что в конце уделим несколько строк и ей.

О спутниковом приеме

Делать самому спутниковую антенну нет никакого смысла. Головку и тюнер все равно нужно покупать, а за внешней простотой зеркала кроется параболическая поверхность косого падения, которую с нужной точностью может выполнить далеко не всякое промышленное предприятие. Единственное, что под силу самодельщикам – настроить спутниковую антенну, об этом читайте тут.

О параметрах антенн

Точное определение упомянутых выше параметров антенн требует знания высшей математики и электродинамики, но понимать их значение, приступая к изготовлению антенны, нужно. Поэтому дадим несколько грубые, но все же поясняющие смысл определения (см. рис. справа):

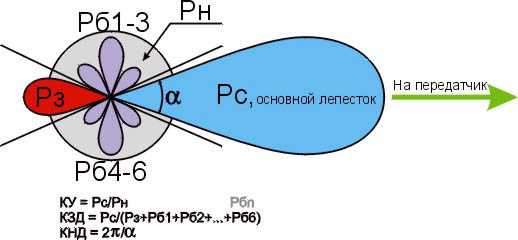

К определению параметров антенн

  • КУ – отношение принятой антенной на основной (главный) лепесток ее ДН мощности сигнала, к его же мощности, принятой в том же месте и на той же частоте ненаправленной, с круговой, ДН, антенной.
  • КНД – отношение телесного угла всей сферы к телесному углу раскрыва главного лепестка ДН, в предположении, что его сечение – круг. Если главный лепесток имеет разные размеры в разных плоскостях, сравнивать нужно площадь сферы и площадь сечения ею главного лепестка.
  • КЗД – отношение принятой на главный лепесток мощности сигнала к сумме мощностей помех на той же частоте, принятой всеми побочными (задним и боковыми) лепестками.

Примечания:

  1. Если антенна диапазонная, мощности считаются на частоте полезного сигнала.
  2. Поскольку совершенно ненаправленных антенн не бывает, за такую принимают полуволновой линейный диполь, ориентированный по направлению электрического вектора поля (по его поляризации). Его КУ считается равным 1. ТВ программы передаются с горизонтальной поляризацией.

Следует помнить, что КУ и КНД не обязательно взаимосвязаны. Есть антенны (напр. «шпионская» – однопроводная антенна бегущей волны, АБВ) с высокой направленностью, но единичным или меньшим усилением. Такие смотрят вдаль как бы сквозь диоптрический прицел. С другой стороны, существуют антенны, напр. Z-антенна, у которых невысокая направленность сочетается со значительным усилением.

О тонкостях изготовления

Все элементы антенн, по которым протекают токи полезного сигнала (конкретно – в описаниях отдельных антенн), должны соединяться между собой пайкой или сваркой. В любом сборном узле на открытом воздухе электрический контакт скоро нарушится, и параметры антенны резко ухудшатся, вплоть до полной ее негодности.

Особенно это касается точек нулевого потенциала. В них, как говорят специалисты, наблюдается узел напряжения и пучность тока, т.е. его наибольшее значение. Ток при нулевом напряжении? Ничего удивительного. Электродинамика ушла от закона Ома на постоянном токе так же далеко, как Т-50 от воздушного змея.

Места с точками нулевого потенциала для цифровых антенн лучше всего выполнять гнутыми из цельного металла. Небольшой «ползучий» ток на сварке при приеме аналога на картинке, скорее всего, не скажется. Но, если принимается цифра на границе шумов, то тюнер из-за «ползучки» может не увидеть сигнала. Который при чистом токе в пучности дал бы стабильный прием.

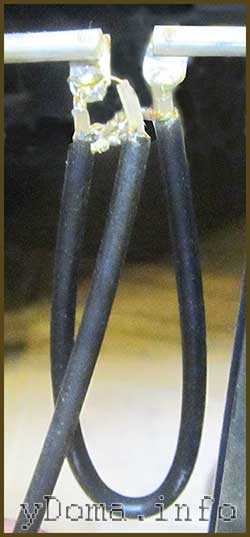

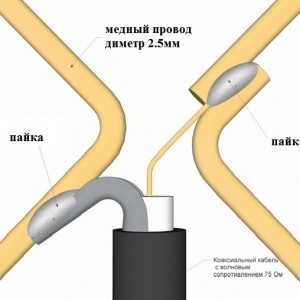

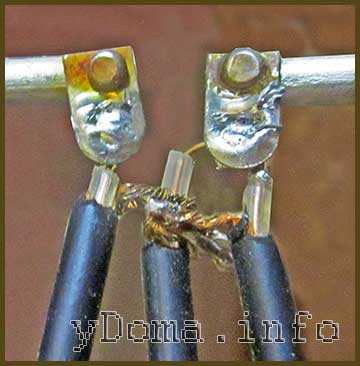

О пайке кабеля

Оплетка (да и центральная жила нередко) современных коаксиальных кабелей делаются не из меди, а из стойких к коррозии и недорогих сплавов. Паяются они плохо и, если долго греть, можно пережечь кабель. Поэтому паять кабели нужно 40-Вт паяльником, легкоплавким припоем и с флюс-пастой вместо канифоли или спиртоканифоли. Пасты жалеть не нужно, припой сразу же растекается по жилкам оплетки только под слоем кипящего флюса.

Частотнонезависимая антенна с горизонтальной поляризацией

Виды антенн

Всеволновая

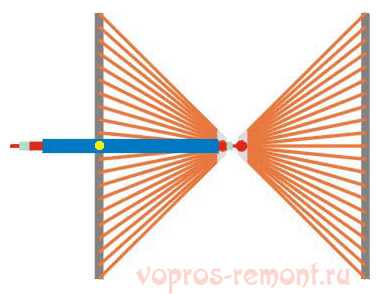

Всеволновая (точнее, частотнонезависимая, ЧНА) антенна показана на рис. Она – две треугольных металлических пластинки, две деревянных рейки, да много медных эмалированных проволок. Диаметр проволоки значения не имеет, а расстояние между концами проволок на рейках – 20-30 мм. Зазор между пластинами, к которым припаяны другие концы проволок – 10 мм.

Примечание: вместо двух металлических пластин лучше взять квадрат из одностороннего фольгированного стеклотекстолита в вырезанными по меди треугольниками.

Ширина антенны равна ее высоте, угол раскрыва полотен – 90 градусов. Схема прокладки кабеля показана там же на рис. Точка, отмеченная желтым – точка квази-нулевого потенциала. Припаивать в ней оплетку кабеля к полотну не нужно, достаточно туго подвязать, для согласования хватит емкости между оплеткой и полотном.

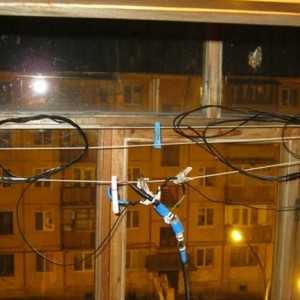

ЧНА, растянутая в окне шириной 1,5 м, принимает все метровые и ДЦМ каналы почти со всех направлений, кроме провала около 15 градусов в плоскости полотна. В этом ее преимущество в местах, где возможен прием сигналов от разных телецентров, не нужно вращать. Недостатки – единичный КУ и нулевой КЗД, поэтому в зоне действия помех и вне зоны уверенного приема ЧНА не годится.

Примечание

: есть и другие типы ЧНА, напр. в виде двухвитковой логарифимической спирали. Она компактнее ЧНА из треугольных полотен в том же диапазоне частот, поэтому иногда используется в технике. Но в быту это преимуществ не дает, сделать спиральную ЧНА сложнее, с коаксиальным кабелем согласовать труднее, поэтому не рассматриваем.

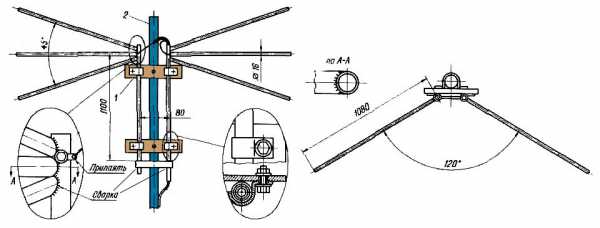

На основе ЧНА был создан очень популярный когда-то веерный вибратор (рога, рогулька, рогатка), см. рис. Его КНД и КЗД что-то около 1,4 при довольно гладкой АЧХ и линейной ФЧХ, так что для цифры он подошел бы и сейчас. Но – работает только на МВ (1-12 каналы), а цифровое вещание идет на ДМВ. Впрочем, на селе, при подъеме на 10-12 м, может сгодиться для приема аналога. Мачта 2 может быть из любого материала, но крепежные планки 1 – из хорошего ненамокающего диэлектрика: стеклотекстолита или фторопласта толщиной не менее 10 мм.

Веерный вибратор для приема МВ ТВ

Пивная всеволновка

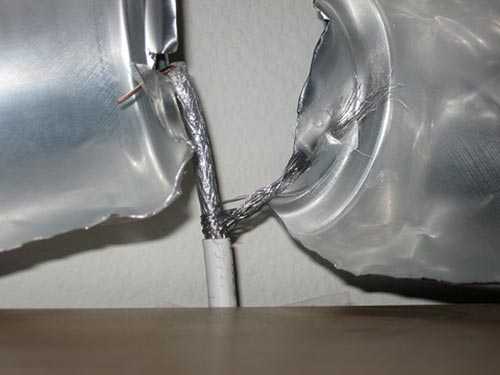

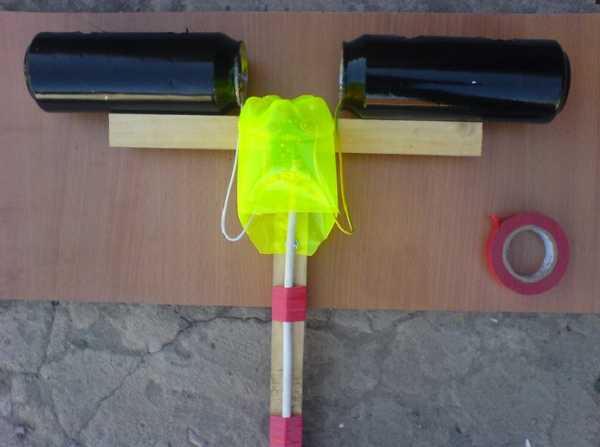

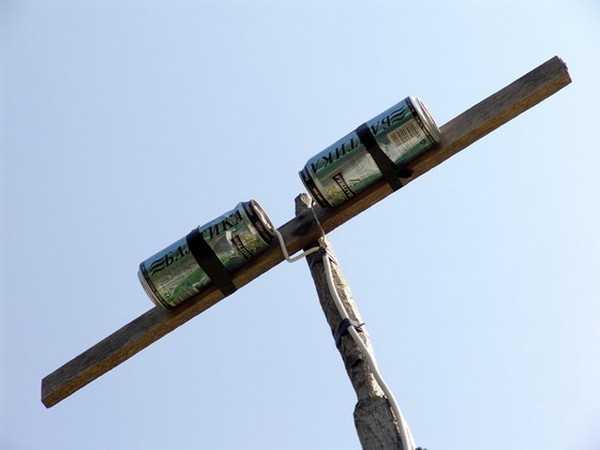

Антенны из пивных банок

Всеволновая антенна из пивных банок явно не плод похмельных галлюцинаций спившегося радиолюбителя. Это действительно очень хорошая антенна на все случаи приема, нужно только сделать ее правильно. Причем исключительно простая.

В основе ее конструкции следующее явление: если увеличивать диаметр плеч обычного линейного вибратора, то рабочая полоса его частот расширяется, а прочие параметры остаются неизменными. В дальней радиосвязи с 20-х годов используется т.наз. диполь Надененко, основанный на этом принципе. А пивные банки по размерам как раз подходят в качестве плеч вибратора на ДМВ. В сущности, ЧНА и есть диполь, плечи которого неограниченно расширяются до бесконечности.

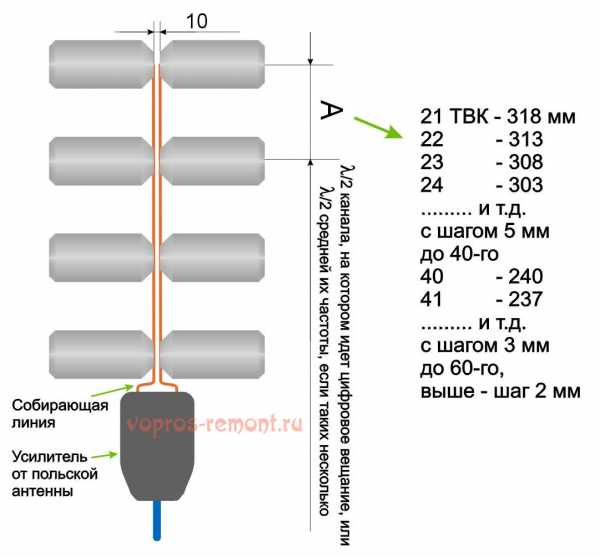

Простейший пивной вибратор из двух банок годится для комнатного приема аналога в городе даже без согласования с кабелем, если его длина не более 2 м, слева на рис. А если собрать из пивных диполей вертикальную синфазную решетку с шагом в полволны (справа на рис.), согласовать ее и отсимметрировать с помощью усилителя от польской антенны (о нем речь еще пойдет), то благодаря сжатию главного лепестка ДН по вертикали такая антенна даст и хороший КУ.

Усиление «пивнухи» можно еще увеличить, добавив заодно КЗД, если сзади нее поместить экран из сетки на расстоянии, равном половине шага решетки. Монтируется пивная решетка на мачте из диэлектрика; механические связи экрана с мачтой – тоже диэлектрические. Остальное ясно из след. рис.

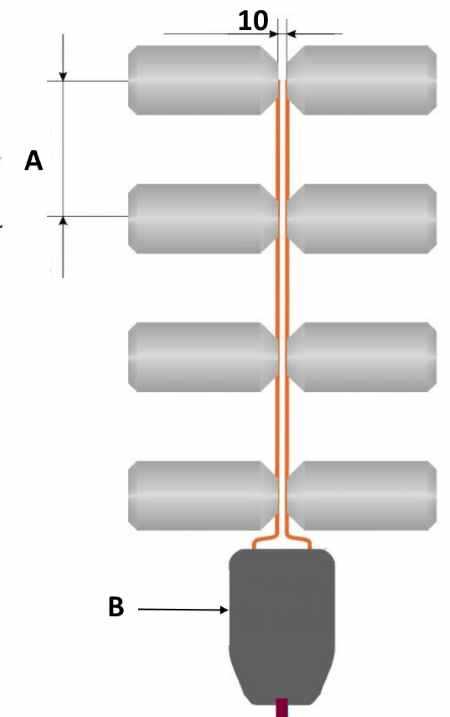

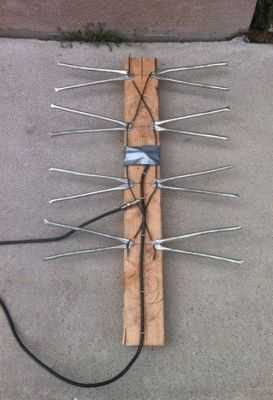

Синфазная решетка из пивных диполей

Примечание: оптимальное количество этажей решетки – 3-4. При 2-х выигрыш в усилении будет небольшим, а большее трудно согласовать с кабелем.

Видео: изготовление простейшей антенны из пивных банок

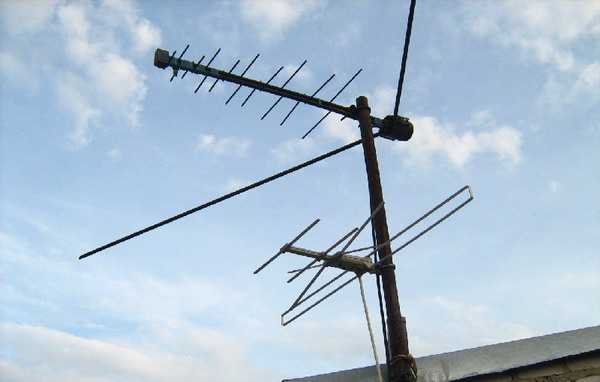

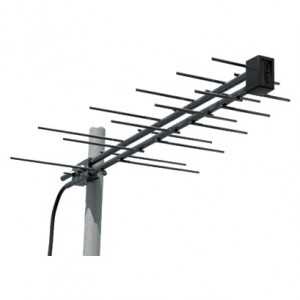

«Логопедка»

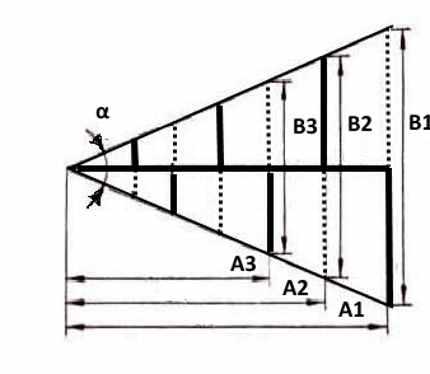

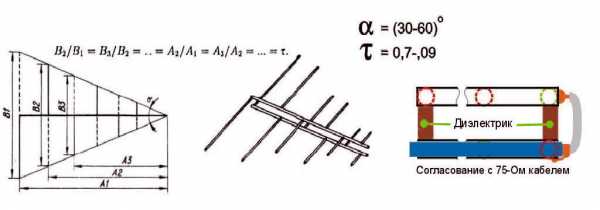

Логопериодическая антенна (ЛПА) представляет собой собирающую линию, к которой попеременно подключаются половинки линейных диполей (т.е. куски проводника длиной в четверть рабочей волны), длина и расстояние между которыми меняются в геометрической прогрессии с показателем меньше 1, в центре на рис. Линия может быть как настроенной (с КЗ на противоположном от места подключения кабеля конце), так и свободной. ЛПА на свободной (ненастроенной) линии для приема цифры предпочтительнее: она выходит длиннее, но ее АЧХ и ФЧХ гладкие, а согласование с кабелем не зависит от частоты, поэтому на ней мы и остановимся.

Конструкция логопериодической антенны

ЛПА может быть изготовлена на любой, до 1-2 ГГц, наперед заданный диапазон частот. При изменении рабочей частоты ее активная область из 1-5 диполей смещается вперед-назад по полотну. Поэтому, чем ближе показатель прогрессии к 1, и соответственно меньше угол раскрыва антенны, тем большее усиление она даст, но при этом возрастает ее длина. На ДМВ от наружной ЛПА можно добиться 26 дБ, а от комнатной – 12 дБ.

ЛПА, можно сказать, по совокупности качеств идеальная цифровая антенна, поэтому остановимся на ее расчете несколько подробнее. Основное, что нужно знать, что увеличение показателя прогрессии (тау на рис.) дает прирост усиления, а уменьшение угла раскрыва ЛПА (альфа) увеличивает направленность. Экран для ЛПА не нужен, он на ее параметры почти не влияет.

Расчет цифровой ЛПА имеет особенности:

  1. Начинают его, ради запаса по частоте, со второго по длине вибратора.
  2. Затем, взяв обратную величину от показателя прогрессии, рассчитывают самый длинный диполь.
  3. После самого короткого, исходя из заданного диапазона частот, диполя, добавляют еще один.

Поясним на примере. Допустим, наши цифровые программы лежат в диапазоне 21-31 ТВК, т.е. в 470-558 МГц по частоте; длины волн соответственно – 638-537 мм. Также допустим, что нам нужно принимать слабый зашумленный сигнал вдали от станции, поэтому берем максимальный (0,9) показатель прогрессии и минимальный (30 градусов) угол раскрыва. Для расчета понадобится половина угла раскрыва, т.е. 15 градусов в нашем случае. Раскрыв можно еще уменьшить, но длина антенны непомерно, по котангенсу, возрастет.

Считаем В2 на рис: 638/2 = 319 мм, а плечи диполя будут по 160 мм, до 1 мм можно округлять. Расчет нужно будет вести, пока не получится Bn = 537/2 = 269 мм, и затем просчитать еще один диполь.

Теперь считаем А2 как В2/tg15 = 319/0,26795 = 1190 мм. Затем, через показатель прогрессии, А1 и В1: А1 = А2/0,9 = 1322 мм; В1 = 319/0,9 = 354,5 = 355 мм. Далее последовательно, начиная с В2 и А2, умножаем на показатель, пока не дойдем до 269 мм:

  • В3 = В2*0,9 = 287 мм; А3 = А2*0,9 = 1071 мм.
  • В4 = 258 мм; А4 = 964 мм.

Стоп, у нас уже меньше 269 мм. Проверяем, уложимся ли по усилению, хотя и так ясно, что нет: чтобы получить 12 дБ и более, расстояния между диполями не должны превышать 0,1-0,12 длины волны. В данном случае имеем для В1 А1-А2 = 1322 – 1190 = 132 мм, а это 132/638 = 0,21 длины волны В1. Нужно «подтянуть» показатель к 1, до 0,93-0,97, вот и пробуем разные, пока первая разница А1-А2 не сократится вдвое и более. Для максимума в 26 дБ нужно расстояние между диполями в 0,03-0,05 длины волны, но не менее 2-х диаметров диполя, 3-10 мм на ДМВ.

Примечание: остаток линии за самым коротким диполем, обрезаем, он нужен только для расчета. Поэтому реальная длина готовой антенны получится всего около 400 мм. Если наша ЛПА наружная, это очень хорошо: можно уменьшить раскрыв, получив большую направленность и защиту от помех.

Видео: антенна для цифрового ТВ DVB T2

О линии и мачте

Диаметр трубок линии ЛПА на ДМВ – 8-15 мм; расстояние между их осями – 3-4 диаметра. Учтем еще, что тонкие кабели-«шнурки» дают на ДМВ такое затухание на метр, что все антенно-усилительные ухищрения сойдут на нет. Коаксиал для наружной антенны нужно брать хороший, диаметром по оболочке от 6-8 мм. Т.е., трубки для линии должны быть тонкостенными цельнотянутыми. Подвязывать кабель к линии снаружи нельзя, качество ЛПА резко упадет.

Крепить наружную ЛПА к мачте нужно, разумеется, за центр тяжести, иначе малая парусность ЛПА превратится в огромную и трясущуюся. Но соединять металлическую мачту прямо с линией тоже нельзя: нужно предусмотреть диэлектрическую вставку не менее 1,5 м длиной. Качество диэлектрика большой роли тут не играет, пойдет проолифленное и покрашенное дерево.

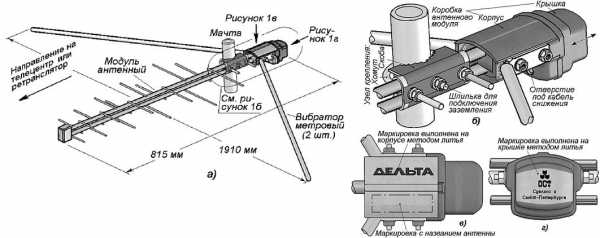

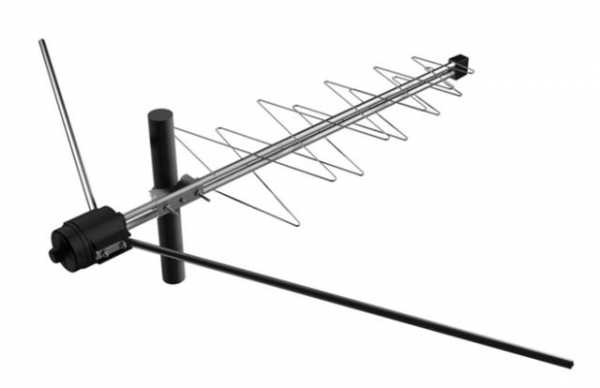

Об антенне «Дельта»

Если ДМВ ЛПА согласуется с кабелем усилителем (см. далее, о польских антеннах), то к линии можно пристроить плечи метрового диполя, линейные или веерные, как у «рогатки». Тогда получим универсальную МВ-ДМВ антенну отличного качества. Такое решение использовано в популярной антенне «Дельта», см. рис.

Антенна “Дельта”

Зигзаг в эфире

Z-антенна с рефлектором дает усиление и КЗД такие же, как ЛПА, но главный лепесток ее ДН более чем вдвое шире по горизонтали. Это может быть важно на селе, когда есть прием ТВ с разных направлений. А дециметровая Z-антенна имеет небольшие в плане размеры, что существенно для комнатного приема. Но ее рабочий диапазон теоретически не безграничен, перекрытие по частоте при сохранении приемлемых для цифры параметров – до 2,7.

Z-антенна МВ

Конструкция Z-антенны МВ показана на рис; красным выделен путь прокладки кабеля. Там же слева внизу – более компактный кольцевой вариант, в просторечии – «паук». По нему хорошо видно, что Z-антенна родилась как комбинация ЧНА с диапазонным вибратором; есть в ней кое-что и от ромбической антенны, которая в тему не вписывается. Да, кольцо «паука» не обязательно должно быть деревянным, это может быть обруч из металла. «Паук» принимает 1-12 МВ каналы; ДН без рефлектора – почти круговая.

Классический же зигзаг работает или на 1-5, или на 6-12 каналах, но для его изготовления нужны только деревянные рейки, медный эмалированный провод c d = 0,6-1,2 мм да несколько обрезков фольгированного стеклотекстолита, поэтому даем размеры, через дробь для 1-5/6-12 каналов: А = 3400/950 мм, Б, С = 1700/450 мм, b = 100/28 мм, В = 300/100 мм. В точке Е – нулевой потенциал, здесь нужно оплетку спаять с металлизированной опорной пластиной. Размеры рефлектора, тоже 1-5/6-12: А = 620/175 мм, Б = 300/130 мм, Г = 3200/900 мм.

Диапазонная Z-антенна с рефлектором дает усиление в 12 дБ, настроенная на один канал – 26 дБ. Чтобы на основе диапазонного зигзага построить одноканальный, нужно взять сторону квадрата полотна по середине ее ширины в четверть длины волны и пересчитать пропорционально все прочие размеры.

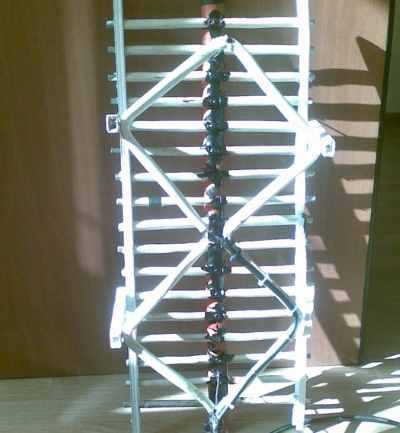

Народный зигзаг

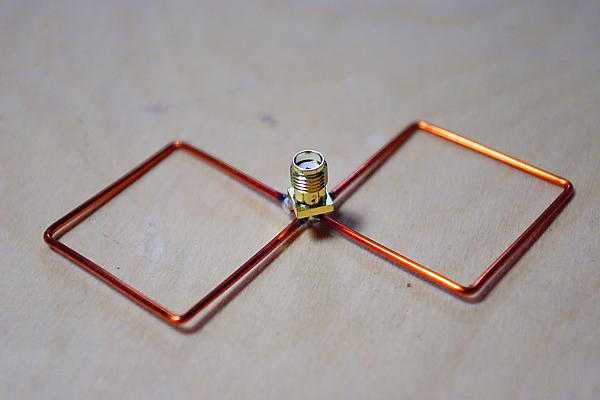

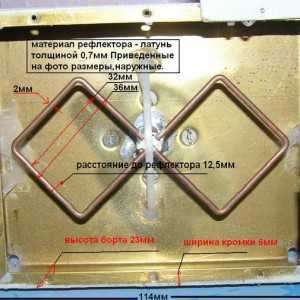

Как видим, Z-антенна МВ – довольно сложное сооружение. Но ее принцип показывает себя во всем блеске на ДМВ. Z-антенну ДМВ с емкостными вставками, сочетающая в себе достоинства «классики» и «паука», сделать настолько просто, что она еще в СССР заслужила звание народной, см. рис.

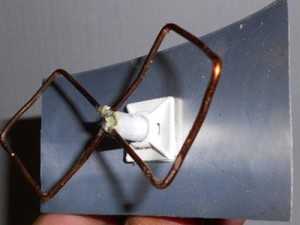

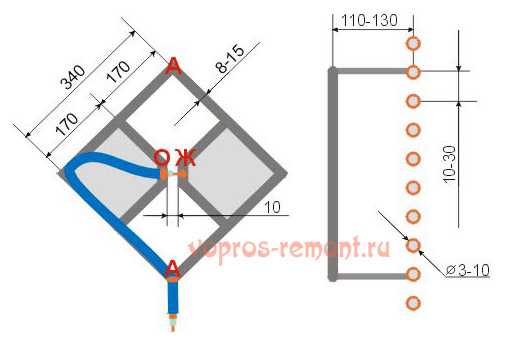

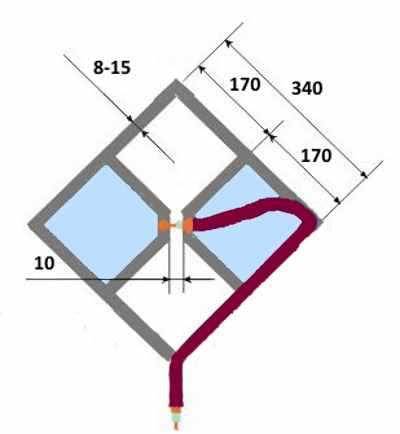

Народная ДМВ антенна

Материал – медная трубка или алюминиевый лист толщиной от 6 мм. Боковые квадратики цельные из металла или затянутые сеткой, или закрытые жестянкой. В двух последних случаях их нужно пропаять по контуру. Коаксиал резко гнуть нельзя, поэтому ведем его так, чтобы он дошел до бокового угла, а затем не выходил за пределы емкостной вставки (бокового квадратика). В т. А (точка нулевого потенциала) оплетку кабеля электрически соединяем с полотном.

Примечание: алюминий не паяется обычными припоями и флюсами, поэтому алюминиевая «народная» годится для наружной установки только после герметизации электрических соединений силиконом, в ней ведь все на винтах.

Видео: пример двойной треугольной антенны

Волновой канал

Антенна волновой канал

Антенна волновой канал (АВК), или антенна Удо-Яги из доступных для самостоятельного изготовления способна дать наибольшие КУ, КНД и КЗД. Но принимать цифру на ДМВ она может только на 1 или 2-3 соседних каналах, т.к. относится к классу остро настроенных антенн. Ее параметры за пределами частоты настройки резко ухудшаются. АВК рекомендуется применять с очень плохих условиях приема, причем для каждого ТВК делать отдельную. К счастью, это не очень сложно – АВК проста и дешева.

В основе работы АВК – «сгребание» электромагнитного поля (ЭМП) сигнала к активному вибратору. Внешне небольшая, легкая, с минимальной парусностью, АВК может иметь эффективную апертуру в десятки длин волн рабочей частоты. Укороченные и поэтому имеющие емкостный импеданс (полное сопротивление) директоры (направители) направляют ЭМП к активному вибратору, а рефлектор (отражатель), удлиненный, с индуктивным импедансом, отбрасывает к нему то, что проскочило мимо. Рефлектор в АВК нужен всего 1, но директоров может быть от 1 до 20 и более. Чем их больше, тем выше усиление АВК, но уже полоса ее частот.

От взаимодействия с рефлектором и директорами волновое сопротивление активного (с которого снимается сигнал) вибратора падает тем больше, чем ближе к максимуму усиления настроена антенна, и согласование с кабелем теряется. Поэтому активный диполь АВК делают петлевым, его исходное волновое сопротивление не 73 Ом, как у линейного, а 300 Ом. Ценой его снижения до 75 Ом АВК с тремя директорами (пятиэлементную, см. рис. справа) удается настроить почти что на максимум усиления в 26 дБ. Характерная для АВК ДН в горизонтальной плоскости приведена на рис. в начале статьи.

Элементы АВК соединяются со стрелой в точках нулевого потенциала, поэтому мачта и стрела могут быть любыми. Очень хорошо подходят пропиленовые трубы.

Расчет и настройка АВК под аналог и цифру несколько различны. Под аналог волновой канал нужно рассчитывать на несущую частоту изображения Fи, а под цифру – на середину спектра ТВК Fс. Почему так – здесь объяснять, к сожалению, нет места. Для 21-го ТВК Fи = 471,25 МГц; Fс = 474 МГц. ДМВ ТВК расположены вплотную друг к другу через 8 МГц, поэтому их настроечные частоты для АВК рассчитываются просто: Fn = Fи/Fс(21 ТВК) + 8(N – 21), где N – номер нужного канала. Напр. для 39 ТВК Fи = 615,25 МГц, а Fс = 610 МГц.

Чтобы не записывать множество цифр, удобно размеры АВК выражать в долях длины рабочей волны (она считается как Л = 300/F, МГц). Длину волны принято обозначать малой греческой буквой лямбда, но, поскольку в интернете греческого алфавита по умолчанию нет, мы условно обозначим ее большой русской Л.

Размеры оптимизированной под цифру АВК, по рис., таковы:

U-петля: УСС для АВК

  • Р = 0,52Л.
  • В = 0,49Л.
  • Д1 = 0,46Л.
  • Д2 = 0,44Л.
  • Д3 = 0,43л.
  • a = 0,18Л.
  • b = 0,12Л.
  • c = d = 0,1Л.

Если не нужно большого усиления, но важнее уменьшение габаритов АВК, то Д2 и Д3 можно убрать. Все вибраторы выполняются из трубки или прутка диаметром 30-40 мм для 1-5 ТВК, 16-20 мм для 6-12 ТВК и 10-12 мм на ДМВ.

АВК требует точного согласования с кабелем. Именно небрежным выполнением устройства согласования и симметрирования (УСС) объясняется большинство неудач любителей. Самое простое УСС для АВК – U-петля из того же коаксиального кабеля. Ее конструкция ясна из рис. справа. Расстояние между сигнальными клеммами 1-1 140 мм для 1-5 ТВК, 90 мм для 6-12 ТВК и 60 мм на ДМВ.

Теоретически длина колена l должна быть в половину длины рабочей волны, так и значится в большинстве публикаций в интернете. Но ЭМП в U-петле сосредоточено внутри заполненного изоляцией кабеля, поэтому нужно обязательно (для цифры – особенно обязательно) учитывать его коэффициент укорочения. Для 75-омных коаксиалов он колеблется в пределах 1,41-1,51, т.е. l нужно брать от 0,355 до 0,330 длины волны, и брать точно, чтобы АВК была АВК, а не набором железок. Точное значение коэффициента укорочения всегда есть в сертификате на кабель.

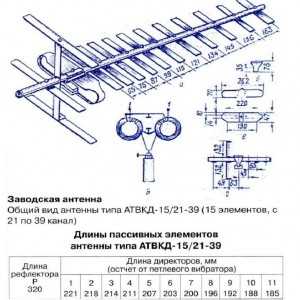

В последнее время отечественная промышленность начала выпускать перенастраиваемые АВК для цифры, см. рис. Идея, надо сказать, отличная: передвигая элементы по стреле, можно точно настроить антенну под местные условия приема. Лучше, конечно, чтобы это делал специалист – поэлементная настройка АВК взаимозависима, и дилетант непременно запутается.

АВК для цифрового ТВ

О «полячках» и усилителях

У многих пользователей польские антенны, ранее прилично принимавшие аналог, цифру брать отказываются – рвется, а то и вовсе пропадает. Причина, прошу прощения, похабно-коммерческий подход к электродинамике. Стыдно порой бывает за коллег, сляпавших такое «чудо»: АЧХ и ФЧХ похожи то ли на ежа-псориазника, то ли лошадиный гребень с выломанными зубьями.

Единственно, что хорошо в «полячках» – их усилители для антенны. Собственно, они и не дают сим изделиям бесславно помереть. Усилители «поячек», во-первых, широкополосные малошумящие. И, что еще важнее – с высокоомным входом. Это позволяет при той же напряженности ЭМП сигнала в эфире подать на вход тюнера в несколько раз большую его мощность, что дает возможность электронике «выдрать» цифру из совсем уж безобразных шумов. Кроме того, вследствие большого входного сопротивления польский усилитель – идеальное УСС для любых антенн: что ни цепляй ко входу, на выходе – точно 75 Ом без отраженки и ползучки.

Однако при очень плохом сигнале, вне зоны уверенного приема, польский усилитель уже не тянет. Питание на него подается по кабелю, и развязка по питанию отнимает 2-3 дБ отношения сигнал/шум, которых может как раз и не хватить, чтобы цифра пошла в самой глубинке. Тут нужен хороший усилитель ТВ сигнала с раздельным питанием. Располагаться он будет, скорее всего, возле тюнера, а УСС для антенны, если оно требуется, придется делать отдельно.

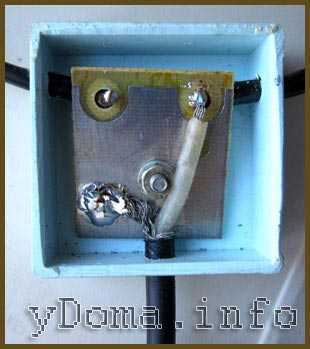

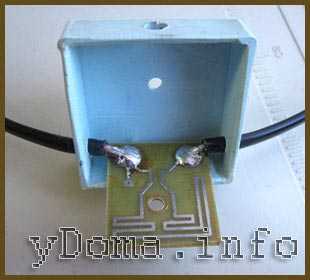

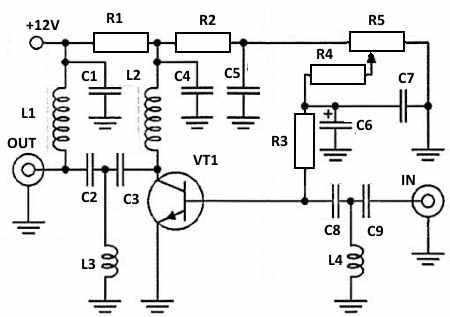

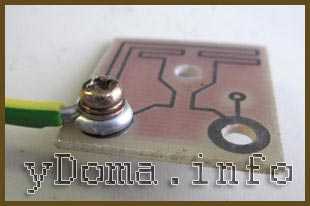

Усилитель ТВ сигнала ДМВ

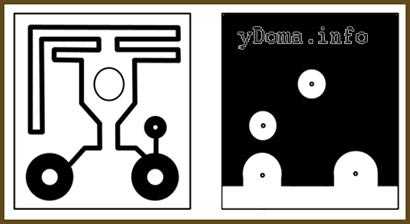

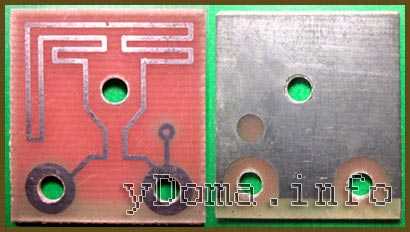

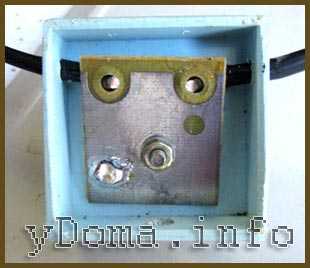

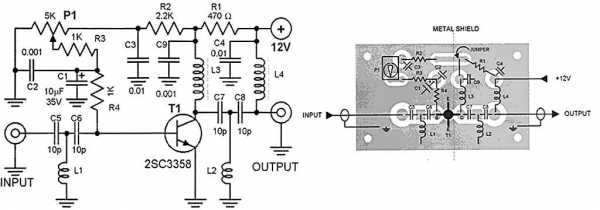

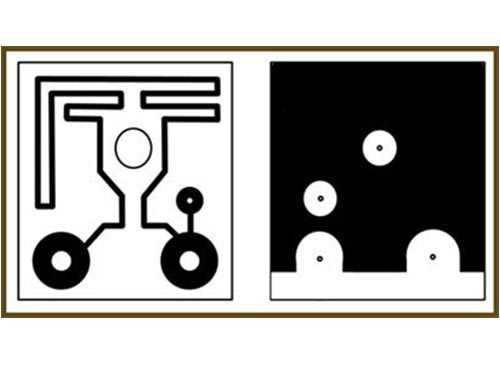

Схема такого усилителя, показавшая почти 100% повторяемость даже при выполнении начинающими радиолюбителями, приведена на рис. Регулировка усиления – потенциометром Р1. Дроссели развязки L3 и L4 – стандартные покупные. Катушки L1 и L2 выполняются по размерам на монтажной схеме справа. Они входят в состав полосовых фильтров сигнала, поэтому небольшие отклонения их индуктивности не критичны.

Однако топологию (конфигурацию) монтажа нужно соблюдать точно! И точно также обязателен металлический экран (metal shield), отделяющий выходные цепи от прочей схемы.

С чего начать?

Мы надеемся, что и опытные мастера найдут в этой статье некоторое количество полезных им сведений. А новичкам, еще не чувствующим эфир, начинать лучше всего с пивной антенны. Автор статьи, отнюдь и отнюдь не дилетант в данной области, в свое время был немало удивлен: простейшая «пивнушка» с ферритовым согласованием, как оказалось, и МВ берет не хуже испытанной «рогатки». А что стоит сделать ту и другую – см. текст.

Загрузка...

что еще почитать:

Вывести все материалы с меткой:

vopros-remont.ru

Как сделать антенну для телевизора своими руками

Несмотря стремительное развитие интернета, телевидение остаётся главным источником информации для большинства населения. Но для того чтобы в вашем телевизоре была качественная картинка, нужна хорошая антенна. Совсем не обязательно покупать телевизионную антенну в магазине, ведь её можно сделать своими руками и сэкономить при этом приличные деньги.

Как сделать качественные антенны для различных диапазонов вещания и какие материалы при этом использовать, вы сможете узнать прочтя нашу статью.

Типы антенн

Существует множество типов и форм телевизионных антенн, ниже приведены основные из них:

Антенны для приёма цифрового телевидения

Весь мир, в том числе и наша страна, перешли с аналогового вещания на цифровое. Поэтому делая антенну своими руками или покупая её в магазине, необходимо знать какая антенна лучше подойдёт для приёма DVB-T2 формата:

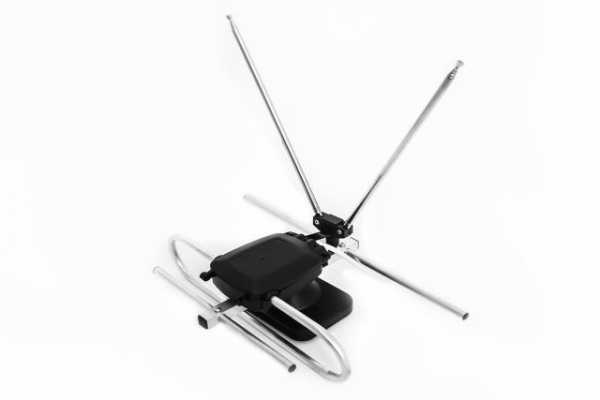

  • Комнатная антенна — подходит для приёма сигнала в формате DVB-T2 только на расстоянии до 10 километров от ретранслятора. В принципе на этом расстоянии, сигнал способна принять даже обычная оголённая проволока вставленная в антенный разъём телевизора и направленная в нужную сторону, но для более стабильного и устойчивого сигнала лучше воспользоваться комнатной антенной.
  • Антенна типа «Ворона» — способна принимать цифровой сигнал на расстоянии до 30 километров. Данный тип антенны устанавливается вне жилища и не требует чёткой направленности на ретранслятор. Но в случаях если расстояние от источника сигнала составляет более 30 километров или рядом имеются генераторы помех, желательно направить антенну на телевышку.
  • Антенна типа DIPOL 19/21-69 — принимает сигнал на расстоянии до 50 километров. Требует установки на возвышенность 8-10 метров и чёткого направления на источник сигнала. В связке с усилителем, способна принимать цифровой сигнал на расстоянии до 80-100 километров. Отличные характеристики данной антенны, делают её одним из лучших вариантов для приёма сигнала в формате DVB-T2 на удалённом расстоянии от ретранслятора.

Если вы живёте не далеко от телевышки, то вполне можете сделать простейшую антенну для приёма сигнала в DVB-T2 формате своими руками:

  1. Отмерьте от коннектора 15 сантиметров антенного кабеля.
  2. Снимите с обрезанного края 13 сантиметров внешней изоляции и оплётки, оставьте только медный стержень.
  3. Сверяясь с картинкой телевизора, выставите стержень в нужном направлении.

Всё антенна готова! Нужно отметить, что такая примитивная антенна не способна обеспечивать качественный и устойчивый сигнал на удалённом от телевышки расстоянии и в местах с источниками помех.

Антенны своими руками

Давайте рассмотрим несколько вариантов телевизионных антенн, которые можно сделать самостоятельно, из подручных материалов:

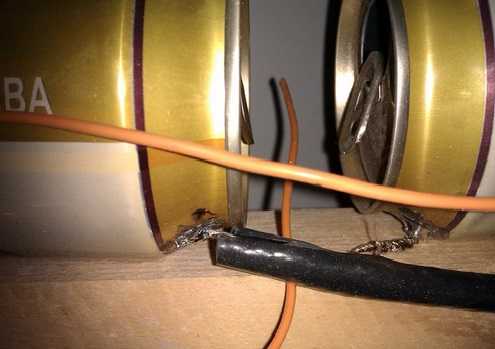

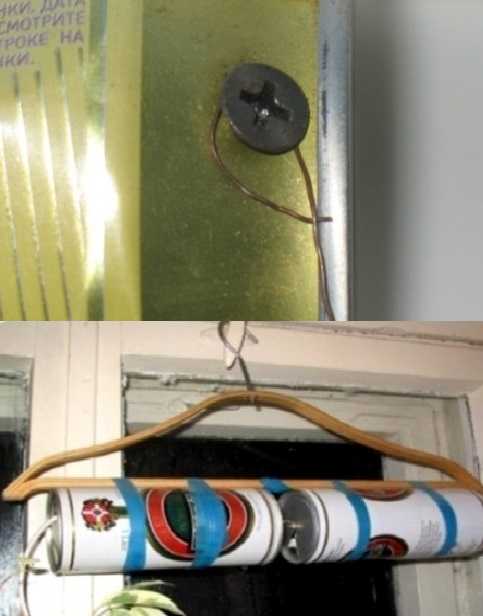

Антенна из пивных банок

Антенну из пивных банок можно изготовить буквально за полчаса, из имеющихся у вас под рукой средств. Конечно сверх-устойчивого сигнала такая антенна не обеспечит, но для временного пользования на даче или в в съёмной квартире вполне сгодится.

Антенна из пивных банок
Чтобы сделать антенну вам понадобятся:

  • Две алюминиевые банки из под пива или другого напитка.
  • Метров пять телевизионного кабеля.
  • Штекер.
  • Два шурупа.
  • Деревянное или пластиковое основание на которое будут крепится банки (многие используют деревянную вешалку или швабру).
  • Нож, плоскогубцы, отвёртка, изоляционная лента.

Убедившись в том, что все вышеперечисленные предметы у вас имеются в наличии, произведите следующие действия:

  1. Зачистите один конец кабеля и присоедините к нему штекер.
  2. Возьмите второй конец кабеля и снимите с него изоляцию длиной в 10 сантиметров.
  3. Расплетите оплётку и скрутите её в шнур.
  4. Снимите слой пластика изолирующий стержень кабеля на расстояние в один сантиметр.
  5. Возьмите банки и в крутите в них шурупы по центру дна или крышки.
  6. Присоедините к одной банке стержень, а к другой шнур оплётки кабеля, закрутив их на шурупы.
  7. Прикрепите банки на основание с помощью изоленты.
  8. Закрепите на основании кабель.
  9. Вставьте штекер в телевизор.
  10. Перемещаясь по комнате, определите место наилучшего приёма сигнала и закрепите там антенну.

Существуют и другие вариации данной антенны, с четырьмя и даже восемью банками, но явного воздействия количества банок на качество сигнала не выявлено.
Как сделать антенну из пивных банок вы также можете узнать из видеоролика:

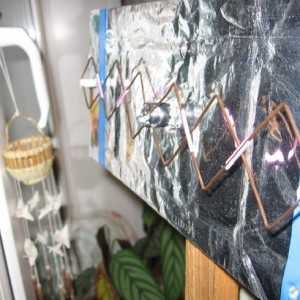

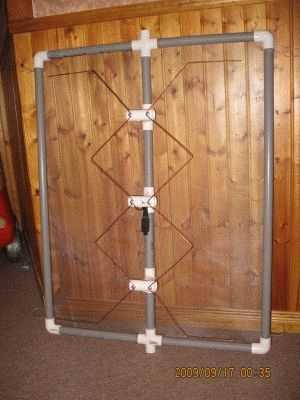

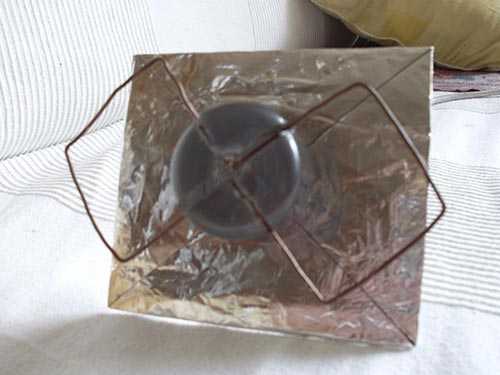

Зигзагообразная антенна Харченко

Своё название антенна получила в 1961 году, по фамилии её изобретателя Харченко К. П., который предложил использовать для приёма телепередач антенны зигзагообразной формы. Данная антенна очень хорошо подходит для приёма цифрового сигнала.

Антенна Харченко
Для изготовления зигзагообразной антенны вам понадобится:

  • Медная проволока диаметром 3-5 мм.
  • Телевизионный кабель 3-5 метров.
  • Припой.
  • Паяльник.
  • Штекер.
  • Изоляционная лента.
  • Кусок пластика или фанеры для основания.
  • Болты креплений.

Для начала нужно изготовить рамку антенны. Для этого берём проволоку и и отрезаем кусок 109 сантиметров. Далее сгибаем проволоку таким образом, чтобы у нас получилась рамка из двух параллельных ромбов, каждая сторона ромба должна составлять 13,5 сантиметров, из оставшегося сантиметра сделайте петли для скрепления проволоки. С помощью паяльника и припоя, соедините концы проволоки и замкните рамку.
Возьмите кабель и зачистите его конец таким образом, чтобы у вас с была возможность припаять стержень и экран кабеля к рамке. Далее, припаяйте стержень и экран кабеля в центре рамки. Учтите что экран и стержень не должны соприкасаться.
Установите рамку на основание. Расстояние между углами рамки в месте соединения с кабелем, должно составлять два сантиметра. Размер основания сделайте примерно 10 на 10 сантиметров.
Зачистите второй конец кабеля и установите штекер.
Если необходимо присоедините основание антенны к стойке, для дальнейшей установки на крышу.
Более подробную инструкцию по изготовлению антенны Харченко, вы можете посмотреть в видеоролике:

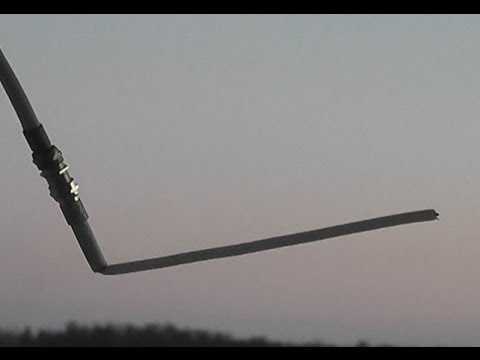

Антенна из коаксиального кабеля

Для изготовления антенны вам понадобится 75-омный коаксиальный кабель стандартного разъёма. Чтобы рассчитать необходимую для антенны длину кабеля нужно узнать частоту цифрового вещания и разделить её в мегагерцах на 7500, а полученную сумму округлить.

Антенна из кабеля
Получив длину кабеля сделайте следующее:

  1. Зачистите кабель с одной стороны и вставьте в разъём для антенны.
  2. Отступите два сантиметра от края разъёма и сделайте отметку от которой будете отмерять длину антенны.
  3. Отмерив нужную длину, откусите лишнее плоскогубцами.
  4. В районе отметки снимите изоляцию и оплётку кабеля, оставьте только внутреннюю изоляцию.
  5. Загните очищенную часть под углом в 90 градусов.
  6. Произведите настройку телевизора с новой антенной.

Визуально закрепить информацию вы можете посмотрев видеоролик:

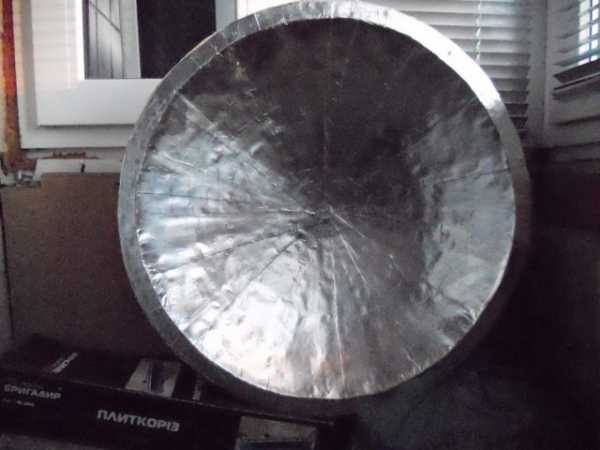

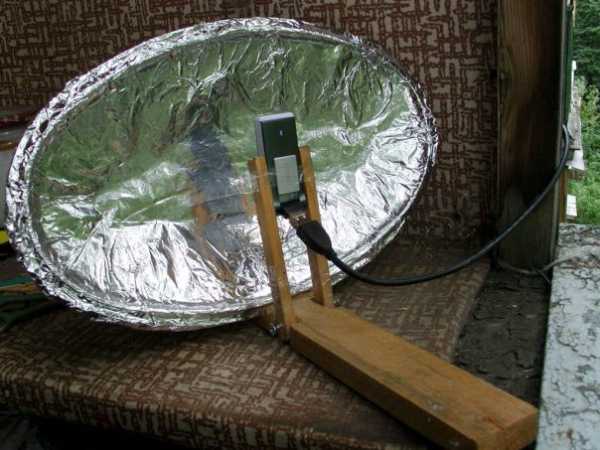

Спутниковая антенна

Стоит сразу оговорится, что для приёма спутникового сигнала необходим тюнер и специальная приставка. Поэтому, если у вас нет в наличии этого оборудования, то создание спутниковой антенны своими руками будет не возможно, поскольку сами вы сможете изготовить только параболический отражатель:

  • Парабола из оргстекла — изготавливается методом нагрева. Оргстекло помещается на болванку, повторяющую форму параболического отражателя и помещается в камеру с высокой температурой. После размягчения оргстекла, оно принимает форму болванки. После остывания оргстекла, его вытаскивают из формы и обклеивают фольгой. Минус такого производства самодельной параболы в том, что затраты на её изготовление, превосходят рыночную стоимость заводского отражателя.
  • Отражатель из металлического листа — делается из листа оцинкованного железа, размером метр на метр. Листу придаётся круглая форма и от края к центру делаются разрезы по форме лепестков. После этого лист помещается на выгнутый шаблон отражателя и «лепестки» скрепляются точечной сваркой или заклёпками.
  • Сетчатый отражатель — делается из каркаса и сетки. Сначала изготавливают шаблон параметры которого рассчитывают по формуле. По шаблону изготавливают радиальные параболы из медной проволоки. Сечение проволоки выбирается исходя из диаметра антенны. Например, для антенны диаметром 1,5 метра берут проволоку диаметром 4-5 мм. Также необходимо изготовить круговые пояса. Диаметр поясов меняется с шагом 10-30 см. После изготовления каркаса его обтягивают мелкой медной сеткой.

Все перечисленные выше способы, могут рассматриваться всерьёз только из спортивного интереса, поскольку изготовление параболического отражателя в ручную, процесс очень трудоёмкий и дорогой. К тому же, произвести точные расчёты параметров спутниковой антенны в домашних условиях, очень сложно. Поэтому советуем вам не оригинальничать и покупать спутниковую антенну в полном комплекте.

Антенный усилитель

Если в месте где вы живете слабый телевизионный сигнал и обычная антенна не может обеспечить качественную картинку в вашем телевизоре, то помочь в этой ситуации может антенный усилитель. Изготовить его своими руками, вы сможете если немного разбираетесь в радиоэлектронике и умеете паять.

Усилители нужно устанавливать как можно ближе к антенне. Питание антенного усилителя лучше осуществлять по коаксиальному кабелю через развязку.

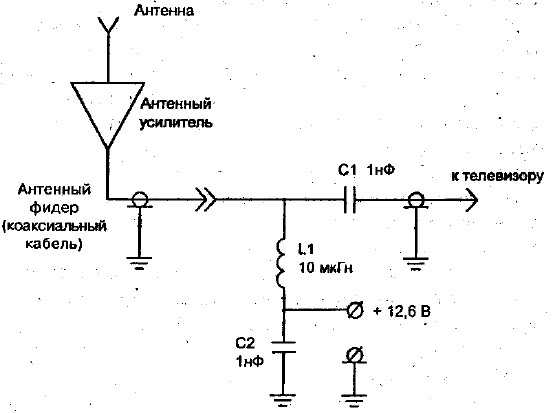

Схема питания развязки
Развязка устанавливается внизу у телевизора и на неё от адаптера подаётся питание в 12 вольт. Двухкаскадные усилители потребляют ток не больше 50 миллиампер, по этой причине мощность блока питания не должна превышать 10 ватт.
Все соединения антенного усилителя на мачте нужно производить при помощи спаивания, поскольку установка механических соединений приведёт к их коррозии и разрыву, при дальнейшей эксплуатации в условиях агрессивной внешней среды.
Бывают случаи, когда приходится принимать и усиливать слабый сигнал при наличии мощных сигналов от других источников. В этом случаи на вход усилителя попадают одновременно слабые и сильные сигналы. Это приводит к блокировке работы усилителя или переводу его в нелинейный режим, смешивающий оба сигнала, что выражается в наложении изображения с одного канала на другой. Исправить ситуацию поможет уменьшение напряжения питания усилителя.
Учтите, что на дециметровые усилители очень сильно влияют сигналы в метровом диапазоне. Для ослабления воздействия метровых сигналов, перед усилителем ДМВ ставят фильтр верхних частот, который блокирует метровые волны и пропускает сигналы только дециметрового диапазона.
Ниже приведена схема антенного усилителя метрового диапазона:

Также предлагаем ознакомиться со схемой дециметрового усилителя:

С принципом работы антенного усилителя вы можете ознакомится в видеоролике:


Теперь, ознакомившись со схемами и вооружившись паяльником, вы смело можете начинать изготовление антенного усилителя.

Надеемся что наша статья про телевизионные антенны оказалась для вас полезной!

dekormyhome.ru

Антенна для телевизора своими руками – просто, легко, быстро

Примеры известны, когда своими руками изготавливали спутниковые антенне. Однажды завод, работающий на оборонку, выпустил брак, клерки ничего не придумали лучше сбыта населению через магазин детских игрушек: выставили санки для малышей. Товар расхватали мгновенно, когда между местными радиолюбителями прошел слух: возможно задешево купить спутниковую антенну для телевизора. Фокус на доли миллиметра сбит, форм-фактор не выдержан досконально, снижен парой дБ коэффициент усиления! Названный факт мало волновал радиолюбителей, получивших в руки антенны-параболоиды дециметрового диапазона. Намного круче «волновых каналов», четвертьволновых вибраторов. Антенна для телевизора своими руками? Легко — если найдете санки неподалеку…

Прежде чем делать антенну своими руками

Перво-наперво учтите: сегодня государственное вещание заменяют цифровым. Прежде касается телевидения. В Москве несколько мультиплексов, на одной частоте передается дюжина каналов, наступает очередь радио. Преимущество подхода привлекает возможностью конструировать узкоспециализированные устройства, справляющиеся с приемом конкретной частоты. Наружная антенна для цифрового телевидения составлена несколькими простыми элементами, формирует ярко выраженный резонанс нужной длины волны. Отпала нужда обеспечивать широкополосность, получили значительный выигрыш усиления. Не обязательно вариант купить телевизор с антенной идеален.

Отсутствует возможность улучшить конструкцию спутниковых антенн. Тороидальная модель, увешанная облучателями, смотрится так себе, эквивалентов для приема с нескольких космических аппаратов не придумано. Подошла бы фазированная антенная решетка с отклоняющимся лучом диаграммы направленности, но сегодня реализация конструкции не то чтобы дорогая, попросту невозможна.

Какую антенны выбрать для приема телевизионного вещания

Телевизионное вещание осваивает диапазон ДМВ (300 — 900 МГц), поляризация используется горизонтальная. Для ловли потрудитесь параболоид с правильно настроенным облучателем найти, потребуется прямая видимость на телецентр или точная подгонка к переотраженному сигналу, изменяемому погодными условиями, даже ветром. Не принято использовать параболоиды, принимая наземное вещание. Спутник висит непреклонно на одном месте, точку позиционирования периодически корректируют наземные станции, легко обойтись тарелкой. Прямая видимость, естественно, должна присутствовать.

Для наземного приема нужна антенна, главный лепесток диаграммы направленности которой достаточно широкий, чтобы уловить сигнал. Одновременно требуется ограничить прием паразитных составляющих многолучевости, помехи соседних телецентров, вышек. Устройства снабжаются различного рода рефлекторами, форма и конструкция сильно зависят от типа антенны. Различают:

  • зигзагообразные;
  • вибраторные;
  • волновые каналы;
  • рамочные;
  • бегущей волны;
  • комбинированные.

Среди множества устройств антенна телевизионная наружная своими руками проще собирается по типу волновой канал (антенна Удо-Яги). Устройство обладает отличными характеристиками, сегодня займемся рассмотрением этого класса приспособлений для приема телевизионного вещания.

Приемные антенны класса волновой канал своими руками

Конструкция антенны

Прежде всего о количестве элементов. У волнового канала имеется траверса, на которую крепятся параллельно друг другу, начиная сзади:

  1. Рефлектор.
  2. Активный вибратор.
  3. Пассивные вибраторы (директоры).

Для каналов метрового диапазона необходимо пожертвовать коэффициентом усиления ради увеличения рабочей полосы устройства. Достигается путем снижения количества директоров.

Выглядит практически следующим образом:

  1. Диапазон ниже 70 МГц потребует наличия одного директора. Получается трехэлементная антенна волновой канал. Образована рефлектором, активным, пассивным вибраторами.
  2. Диапазон ниже 110 МГц обходится четырехэлементной антенной, где имеется два директора.
  3. 170 — 240 МГц принято ловить волновыми каналами с пятью пассивными вибраторами.
  4. 470 МГц и выше (цифровые мультиплексы) — рекомендуется применять антенны из 15 элементов: рефлектор, активный вибратор, 13 директоров.

Используйте антенны для приема радио диапазона FM, знайте: поляризация вертикальная. Элементы, о которых поговорим ниже, располагаются перпендикулярно земле. Теперь размеры. Узлы, кроме активного вибратора, представляют собой куски проволоки, закрепленные на траверсе параллельно друг другу. Активный вибратор выглядит удлиненным прямоугольником со скругленными сторонами. Углы прямые, на практике, выгибая из толстого материала, не получается сделать точно. Выделим четыре вида расстояний в волновом канале:

  1. Между рефлектором и активным вибратором.
  2. От активного вибратора до первого директора.
  3. От первого директора до второго директора.
  4. Между остальными директорами.

На практике себя показывает отлично конструкция, где директоры имеют одинаковую длину, меньшую, нежели у активного вибратора. Рефлектор должен длиной превосходить каждый в отдельности. Элементы изготавливаются из круглой медной, латунной, алюминиевой проволоки круглого сечения. Допускается использовать центральные жилы 4-жильных кабелей. Прочие будут искажать прием, разрешается испробовать.

Изготовить траверсу следует из дачного черенка лопаты, трубы полиэтилена (полипропилена) высокой плотности. Элементы крепятся поперек болтовыми соединениями, при необходимости длинные директоры снабжаются направляющими из прочного диэлектрика (древесина). По возможности элементы располагаются в одной плоскости, быть горизонтальны.

Мачта обоснуется позади активного вибратора, рекомендуется применить одну-две наклонные распорки. Ни одна не должна попасть в зазор между первым директором и активным вибратором. В противном случае антенна телевизионная цифровая будет работать отвратно, сбитая искажениями сигнала крепежом.

Сама мачта устанавливается на растяжки из стальной проволоки. Допустимо пользоваться двумя комплектами при необходимости. Кабель для телевизионной антенны по нормам используется 75 Ом. Такое же значение имеют и волновые сопротивления разъемов плазменных и жидкокристаллических телевизоров. Как результат, блокируется отражение мощности, мастера добиваются уверенного приема сигнала с минимальными затратами энергии и технических средств. При переусилении снижайте коэффициент передачи аттенюаторами.

Размеры самодельной антенны типа волновой канал

Первый мультиплекс Москвы приходится на частоту 559,25 МГц. Посмотрим, какие размеры будет иметь антенна для портативного телевизора соответствующей длины волны. Сие приходится примерно на 32-ой канал советского вещания. Литература указывает следующие размеры устройства:

  1. Длина рефлектора 26,9 см.
  2. Длина активного вибратора 21,3 см.
  3. Высота активного вибратора 5 см.
  4. Длина директоров 20,2 см.
  5. Расстояние 1 – 11, 9 см.
  6. Расстояние 2 – 7 см.
  7. Расстояние 3 – 13,1 см.
  8. Расстояние 4 – 15,8 см.

Сигнал снимается с разрыва активного вибратора внизу. Длина прорези не имеет значения, для ДМВ диапазона это 1,5 — 3 см. Теперь у нас будет цифровое телевидение, антенна своими руками сделана, осталось установить в комнате или на крыше. Рекомендуется при наличии прямой видимости, но башня находится за горизонтом, пользоваться компасом, картой. Наблюдаете непосредственно передающую станцию — нацельте антенну волновой канал, пользуясь зрением. Дальнейшая настройка производится по максимальному уровню сигнала (на практике качеству изображения). После приспособление стоит закрепить, как было показано выше.

Обратите внимание: в городе о прямой видимости не идет речи. Будем ловить отраженный сигнал, приходящий с абсолютно любого направления. Даже с противоположного расположению телецентра. Придется поискать хорошенько, откуда приходит вещание. При неудовлетворительном качестве рекомендуется использовать усилитель для телевизионного сигнала, включаемый близ антенны. Придется провести кабель питания на крышу. Допускается установить волновой канал в комнате, усилитель может не понадобиться. Основные потери обусловлены кабелем, длина оставляется минимальной. Телевизионная антенна комнатная своими руками изготавливается по тому же принципу. Не требуются мачта, растяжки. Где поместить — личное дело каждого. Зависит от фантазии.

Если использовать кронштейн для телевизионной антенны, на одной мачте возможно укрепить ряд волновых каналов, это позволит принимать все частоты с максимальным качеством, ловить радиовещание. Обратите внимание, не обсудили в обзоре согласующие устройства, помогающие добиться наименьшего значения КСВ. В этом случае мощность будет отражаться меньше. Опытный конструктор должен об этом позаботиться сам!

vashtehnik.ru

Телевизионная антенна своими руками: схемы, видео

Как бы за последние годы не развивалось спутниковое и кабельное телевидение, обычные устройства для приема сигнала все еще остаются востребованы.

На это есть следующие причины:

  • не везде можно воспользоваться услугами провайдеров;
  • обычное устройство для приема сигналов стоит существенно дешевле спутниковых аналогов, и в отличие от последних, его не составит труда изготовить самостоятельно;
  • нет необходимости платить абонплату.

Расскажем подробно, как собирается простая ДМВ телевизионная антенна своими руками, приведем расчеты ее параметров, а в заключении статьи будет приведена схема антенного усилителя.

Сразу заметим, что мы не будем рассматривать, как сделать самодельные спутниковые устройства для приема телевизионного сигнала, поскольку параболическое зеркало для них создать своими руками практически невозможно, как тюнер и головку. Теоретически спутниковая антенна может быть изготовлена самостоятельно, но характеристики  такой конструкции будут сомнительными.

Типы конструкций

Учитывая, что сейчас передача телевизионных сигналов  ведется в диапазоне 300-900 МГц, мы не будем рассматривать конструкции для метровых каналов, а остановимся на трех видах:

  • всеволновые (частотнонезависимые) устройства, которые отличаются простой конструкцией, их можно сделать буквально из подручных материалов, затратив на работу не более часа;
  • диапазонные логопериодические (ЛПА), также не сложные в изготовлении. Учитывая их технические параметры, такие устройства могут использоваться в загородном доме, на даче или в обычной городской квартире;
  • зигзагообразные, эти сложные конструкции существенно упрощаются, если предназначены для ДМВ диапазона.

Видео: Телевизионная антенна своими руками

Частотнонезависимая конструкция

Простая всеволновая антенна для телевизионного сигнала может быть собрана своими руками из обычных пивных банок, расскажем подробно технологию изготовления. Конструкция работает по принципу, использованному в диполе Надененко:  при увеличении плеч вибратора линейного типа происходит расширение рабочей полосы частот без изменения остальных параметров. В данном случае плечами вибратора будут банки из под пива.

Простейшее устройство для приема сигналов

Конструкция, собранная из пары банок, обеспечивает уверенный прием аналогового сигнала в черте города, при этом нет необходимости делать согласование для кабеля (при его длине до двух метров). Устройство можно существенно улучшить, если усложнить его до синфазной решетки, как это показано на рисунке, и установить антенный усилитель  (его схема будет приведена в конце статьи).

Синфазная решетка на основе жестяных банок

Расстояние между банками «А» будет равно λ/2, где λ – длина волны. Заметим, число диполей должно быть 3-4 штуки, при меньшем количестве усиление незначительное, а при большем -возникнут трудности с согласованием кабеля.

Качество сигнала можно значительно улучшить, если разместить с тыльной части экран, сделанный из металлической сетки. Расстояние между экраном и основной конструкцией  – А:2.

Логопериодическая конструкция

Конструкция данного типа по своей сути является собирающей линией с попеременно установленными на нее половинками диполей. То есть длина куска проволоки, образующей полудиполь, будет равна  λ/4. Устройство данного типа показано на рисунке.

Схема устройства ЛПА

Сделанные своими руками уличные антенны для телевизионного сигнала могут дать усиление до 25 дБ, комнатные – около 12 дБ. Учитывая, что ЛПА – это практически идеальное устройство для приема как аналоговых, так и цифровых сигналов, имеет смысл рассказать, как осуществляется расчет ее параметров. Для этого следует знать значение показателя прогрессии τ (в нашем случае оно от 0,7 до 0,9), а также величину угла раскрыва α (30-60°).

Используя соотношение τ=B2/B1=B3/B2=Bn/(B(n-1))=A2/A1=A3/A2=An/(A(n-1)) , рассчитать параметры антенны не составит труда.

Заметим, что чем больше τ – тем лучший показатель усиления, в то же время уменьшение угла α позволяет увеличить направленность.

Специфика расчета:

  • в первую очередь, рассчитывается значения В2 и А2;
  • на следующем этапе производится расчет В1 и А1, после чего вычисляются остальные параметры.

Приведем пример расчетов. Допустим, нам необходимо осуществить прием зашумленных цифровых сигналов телевещания на большом отдалении от станции, транслирующихся на ТВК с 26 по 30, то есть на частоте от 510 до 550 МГц (канал и его частота указаны в DVB-T). Соответственно, нам необходимо охватить диапазон волн 588-545 мм.

Исходя из условий, выберем наибольшее значение показателя прогрессии τ=0,9, а угол раcкрыва возьмем минимально допустимый – 30°.

Рассчитаем второй по величине диполь: В2=588/2=294 мм, значит его плечо будет равным 294/2=147 мм. Вычисляем А2= В2/tg15°=294/0.267≈1101 мм.

Находим А1 и В1 через τ, A1=A2:0,9≈1223 мм, B1=B2:0,9≈326 мм.

Рассчитываем остальные параметры:

B3=B2 * 0,9≈264 мм, A3=A2 * 0,9≈990 мм;

В4=В3*0,9≈237 мм, А4=А3*0,9=891 мм.

Зигзагообразная дециметровая конструкция

Данный тип устройств для метровых каналов представляет собой сложную конструкцию, рассчитать и сделать которую, не имея опыта, непросто.

Широкополосная мощная наружная конструкция зикзагообразного типа для приема метрового вещания

Аналог для ДМВ значительно проще, чертежи такой конструкции несложно найти в интернете, один из них показан на рисунке (размеры указаны в миллиметрах). Учитывая небольшие размеры, антенна может использоваться как домашняя.

Простая всенаправленная ДМВ антенна для дома или дачи

Для изготовления можно использовать алюминиевые листы или медные трубки, толщина материалов должна быть не менее шести миллиметров.

Другие виды

К сожалению, рамки статьи не позволяют рассмотреть все конструкции , но чертежи этих устройств (как сложных, так и простых) широко распространенны в интернете. Вы можете найти, как изготовить своими руками телевизионные антенны из дисков, трубок и других подручных средств, посмотреть, как устроена активная, комбинированная, спиральная, круговая и рамочная конструкция.

Простой усилитель сигнала

Ниже показана схема простого малошумящего широкополосного усилителя, которым комплектуются многие устройства, изготовленные в Польше. Заметим, что конструкция усилителя получилась довольно удачной, чего не скажешь о технических параметрах  устройств, которыми он комплектуется.

Универсальная схема усилителя

Радиоэлементы, используемые в устройстве:

Транзистор VT1 – 2SC3358.

Емкости:

  • C1, С5 – 0,01 мкФ;
  • С2, C3, С8, C9 – 10 пФ;
  • C4, С7 – 0,001 мкФ;
  • C6 -10 мкФ х 35 В.

Резисторы:

  • R1 – 470 Ом;
  • R2 – 2,2к Ом;
  • R3, R4 – 1 кОм;
  • R5 – 5 кОм.

Катушки индуктивности L1 и L2 – обычные дроссели, осуществляющие развязку, катушки  L3 и L4 содержат 3-5 витков проволоки.

Полезные советы

Телевизионная антенна своими руками может быть собрана практически из любых подручных материалов, но есть нюансы, которые необходимо принимать во внимание:

  • элементы конструкции, по которым проходит полезный сигнал, соединяются при помощи пайки, в противном случае существует высокий шанс нарушения электрического контакта, что отрицательно отразится на параметрах устройства;
  • оплетка современного коаксиального кабеля не медная, она выполнена из сплава, устойчивого к коррозии, что может вызвать затруднения при пайке. Рекомендуем использовать паяльник мощностью не менее 40Вт, флюс-пасту и легкоплавкий припой;
  • если складки местности мешают уверенному приему, придется побеспокоиться о высокой мачте.

www.asutpp.ru

Как сделать телевизионную комнатную антенну для приема цифрового сигнала

Антенна – это радиотехническое устройство, предназначенное для приема и излучения электромагнитных волн через эфир.

Если вы живете на расстоянии прямой видимости телевизионной вышки, то для приема цифрового телевидения вполне подойдет простейшая самодельная комнатная телевизионная антенна, конструкция которой представлена в этой статье. Данная антенна предназначена для приема телепередач в диапазоне частот цифрового телевидения (470–790–МГц).

Конструкция телевизионной антенны простая и для повторения не требует специальных знаний. Для ее изготовления понадобится 70 см медного провода диаметром 2-3 мм, кусок листа двухстороннего стеклотекстолита, 1,5 м коаксиального телевизионного кабеля с волновым сопротивлением 75 Ом и F-штекер.

Инструкция по изготовлению телевизионной ДМВ антенны

Первое, что необходимо это подобрать отрезок медного провода диаметром 2-3 мм длиной 70 см. Для этих целей хорошо подойдет медный одножильный провод для прокладки электропроводки. Если проводников в кабеле несколько, то нужно аккуратно отрезать вдоль канавки один проводник, стараясь не повредить изоляцию. Она для работы антенны не нужна, изоляция оставляется только для эстетического вида.

Подойдет и алюминиевый провод, но тогда к контактам платы согласующего трансформатора его придется присоединять с помощью резьбового соединения. Обратите внимание, гайка не должна касаться экранирующей фольги трансформатора, если касается, то нужно проложить изолирующую шайбу или подрезать фольгу.

Если используется провод без изоляции, то можно для красоты надеть на него хлорвиниловую трубку.

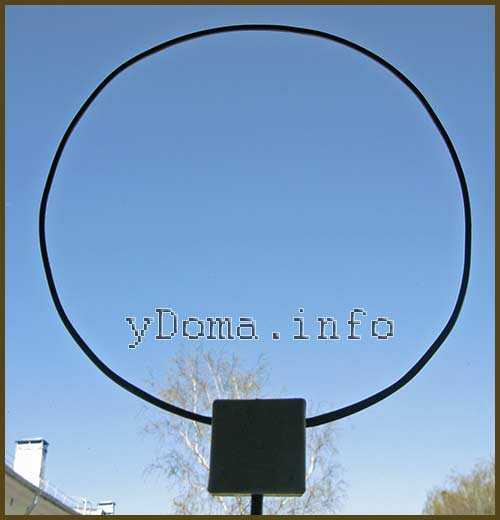

Далее провод нужно согнуть в кольцо диаметром приблизительно 220 мм. Тут высокая точность не нужна. Для этого хорошо подойдет оправка в виде ведерка от краски или любая другая круглая емкость подходящего размера.

Когда кольцо для антенны готово можно приступать к изготовлению печатной платы согласующего трансформатора.

Печатная плата делается из стеклотекстолита или гетинакса фольгированного с двух сторон, толщиной 1,5 мм размером 25×30 мм. На фотографии представлен внешний вид печатной платы трансформатора с двух сторон.

На этой фотографии негатив печатной платы антенны. Ширина токоведущих дорожек равна 1 мм, расстояние между дорожками составляет 1,5 мм. Размер платы антенны 25×30 мм.

Если нет возможности сделать для изготовления антенны печатную плату химическим способом, то можно ее сделать механическим. Для этого нужно удалить ненужные участки фольги, оставив только контактные площадки, а токоведущие дорожки выложить из медного провода диаметром 0,3-0,5 мм, приклеив его плате, например клеем «Момент».

Для придания эстетического вида, и увеличения механической прочности антенны трансформатор помещается в пластмассовую коробку, в которой предварительно просверливаются отверстия для кольца и антенного кабеля.

Когда все детали подготовлены, можно приступать к сборке антенны. Заводятся, предварительно залуженные припоем, концы кольца в коробку и загибаются под прямым углом на расстоянии 3 мм. Далее концы вставляются в печатную плату трансформатора антенны и запаиваются припоем с помощью паяльника.

Плата антенны проворачивается ко дну коробки и закрепляется с помощью винта и гайки М3.

Продевается в отверстие коробки телевизионный кабель с волновым сопротивлением 75 Ом длиной 1,5-1,8 м. О выборе типа кабеля и его разделке, об установке F-разъема вы можете узнать из статьи «Подключение телевизора к антенному кабелю».

На один его конец предварительно нужно установить телевизионный F-разъем, а второй разделать и его концы распаять на печатную плату. Центральная жила кабеля припаивается непосредственно к правому концу кольца, а экранирующая оплетка припаивается непосредственно к фольге платы антенны.

Для надежной работы антенны припаивать или крепить кабель нужно в следующем порядке. Сначала припаивается экранирующая оплетка, затем за кабель нужно хорошо потянуть, чтобы выбрать слабину, и только после этого припаять центральную жилу. В таком случае, при перемещении антенны с целью поиска места в помещении с максимальным уровнем сигнала и натягивания кабеля не будет обрываться центральная жила.

Если экран у кабеля сделан из алюминиевой фольги, то его можно прижать к фольге платы с помощью металлического хомута, одетого на винт и закрепленного гайкой. Технология крепления экрана хомутом рассмотрена в статье «Как сделать телевизионный краб своими руками».

Осталось закрыть коробку крышкой, вставить разъем в телевизор и настроить каналы на нужные программы. Для того, чтобы качество изображения было с минимальными шумами, нужно перемещать антенну по помещению с целью поиска места с максимальной величиной телевизионного сигнала.

Как заменить согласующую печатную плату
петлей из кабеля

Применение печатной платы для согласования антенны с коаксиальным кабелем позволяет сделать антенну более компактной.

Если печатную плату изготавливать нет желания или возможности, то ее без потери качества работы антенны можно заменить петлей, которую еще называю U-коленом, представляющей собой согнутый пополам отрезок телевизионного кабеля, соединенного с антенной по схеме, как на представленной ниже фотографии.

Для изготовления согласующей петли необходимо взять отрезок телевизионного кабеля длиной 162 мм, с помощью которого антенна будет подключаться к телевизору. Разделать его концы и припаять центральные жили к концам кольца, расстояние между которыми должно составлять 60 мм. Далее разделывается конец кабеля, идущего к телевизору и центральная его жила припаивается к любому из концов кольца антенны, а экранирующий провод соединяется с экранирующими проводами петли, как показано на фотоснимке.

При пайке экранирующей оплетки надо соблюдать осторожность, чтобы не расплавилась изоляция центральной жилы, и оплетка не соприкоснулась с ней.

На фотографии показана припайка кабеля к кольцу антенны, сделанной из алюминиевого провода диаметром 3мм. Так как к алюминию сложно припаять провода мягким припоем, то концы кольца были немного расплющены, в них просверлены отверстия и с помощью заклепок закреплены латунные лепестки. Центральные жилы кабеля к лепесткам припаялись надежно.

ydoma.info

самодельная тв антенна из пивных банок, телеантенна для дальнего приема из подручных средств

Находясь далеко за городом, где редко встретишь дом со спутниковой тарелкой, и нет возможности подключить кабельное телевидение, иногда задумываешься, а как сделать антенну для телевизора своими руками.

Вконтакте

Одноклассники

Facebook

Twitter

Мой мир

Действительно, ведь со старой антенной произойти может всякое. Повредился кабель, пропал сигнал, отошел провод и вы остались без телевидения. Ситуация малоприятная, но, как оказывается, вполне исправимая. Такая проблема решается, если у вас получится соорудить комнатную антенну из подручных средств и, возможно, даже не прибегая к помощи паяльника.

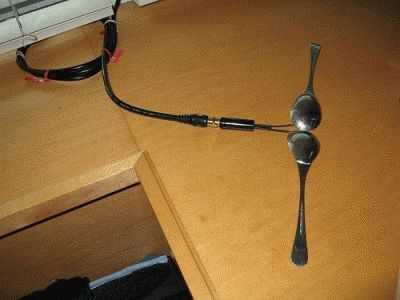

Самый простой способ сделать ТВ антенну

Живя в многоквартирном доме, мы не застрахованы от проблем с возможным отсутствием TV-трансляции. Но решить проблему можно быстро и достаточно эффективно. Для этого, нам потребуется медная проволока и нож. Ножом зачищаем оба конца проволоки и один из них, привязываем к отопительной батарее, а другой, вставляем в гнездо вашего ТВ.

На фото телевизионная антенна сделанная в домашних условиях

Включаем его и проверяем сигнал. Батарея центрального отопления тянется на крышу, тем самым увеличивая сигнал, поэтому сто каналов мы, конечно, гарантировать не можем, но 5—7, такая антенна поймает и обеспечит довольно качественный показ.

Это интересно: Электропроводка в квартире своими руками — пошаговая инструкция

ТВ антенна из алюминиевых банок

Несведущий человек вряд ли догадывается, что комнатная антенна своими руками может быть изготовлена из обычных пивных, или банок от кока-колы. Причем такой метод известен уже очень давно. Для этого нам понадобятся следующие предметы:
1. Две алюминиевых банки.
2. Латунная, медная проволока или старый телевизионный кабель.
3. Вешалка треугольная для одежды.
4. Паяльник (для прочности конструкции и улучшения сигнала, но можно и без него).
5. Нож.
6. Изолента, скотч.

Процесс изготовления баночной антенны

Промываем банки и тщательно их сушим. Затем, фиксируем на краях вешалки, чтобы они прилегали к нижней стороне. Закрепление банок производим, лучше всего, при помощи скотча или изоленты, но можно использовать и другие подручные средства. Нужно чтобы банки хорошо держались.

Затем, зачищаем концы проволоки или кабеля с обеих сторон и продеваем их концы через ушки, с помощью которых открываются банки. Прижимаем эти ушки к крышке банки и вставляем другой конец кабеля в разъем.

Обратите внимание!



Для прочности конструкции, проволоку можно припаять к банке и заизолировать эти места.

Для увеличения количества каналов, нужно использовать банки большего диаметра.

ТВ Антенна дециметрового и метрового диапазона

Если у вас есть небольшие навыки работы с паяльником, то вы легко сможете собрать антенну для телевизора своими руками дециметрового и метрового диапазонов. Конструкция не требует инженерно-технических навыков и для создания нам потребуется: 1. Провод из меди длиной в 80 см и диаметром до 3 мм. 2. Стеклотекстолит двусторонний. 3. Коаксиальный кабель длиной до 2 метров и сопротивлением в 75 Ом. 4. Штекер.

На фото комнатная антенна для телевидения

Порядок изготовления дециметровой антенны

Для начала, нужно найти провод из меди диаметром 2—3 мм. Больше других для этого подходит одножильный кабель, используемый при установке электропроводки. Если найдете многожильный провод, то надо отделить одну жилу, не повреждая изоляции. На крайний случай можно использовать провод из алюминия. Если на проводке нет изоляции, то для эстетичности, ее можно завести в трубку, например, из хлорвинила. Затем, сделайте из провода круг, имеющий диаметр 22 см. Для удобства изготовления такого круга, можно использовать любую емкость похожего диаметра.
[rek_custom1]

Это интересно: Как сделать необычную стильную люстру для комнаты или кухни своими руками

Сборка платы

Чтобы продолжить сборку такой антенны для телевидения, придётся самостоятельно смастерить плату. Ничего сложного в этом нет. Берем кусок текстолита размером в 2,5*3,5 см и толщиной 1,5 мм, и размещаем на его поверхности дорожки из медного провода, также как указано на схеме.

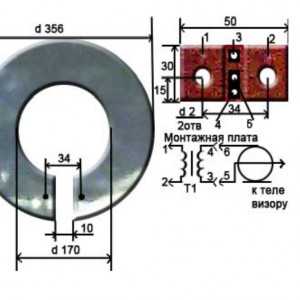

Схема сборки платы

Диаметр провода должен быть в пределах 0,4 мм. Его можно закрепить на плату с помощью клея. Для уменьшения воздействия извне и придания нашей конструкции красивого вида, прячем нашу плату в коробочку из пластмассы или металла, заранее просверлив дырки для кольца и кабеля. После этих подготовительных работ, начинаем собирать конструкцию.

Сборка конструкции ТВ антенны

Залуживаем кольцевые концы припоем и заводим их в нашу коробочку с платой. Затем загинаем их под прямым углом, подводим к плате и производим запайку. После этого, поворачиваем плату лицом ко дну коробки и начинаем подготовку кабеля. Для этого, на один конец кабеля устанавливаем штекер, а второй, разъединяем и припаиваем к плате с обратной стороны. Один из концов, центральную жилу, фиксируем к правому концу кольца, а второй, припаиваем к плате нашего изделия. После этих манипуляций конструкция готова. Вставляем штекер в гнездо телевизора и проводим настройку каналов.

Это интересно: Как сделать ключницу настенную своими руками — мастер класс

ТВ антенна для цифрового телевидения своими руками

Умея держать в руках паяльник и отвертку, в домашних условиях можно сделать в домашних условиях антенну для цифрового телевидения, которая получится качественнее многих китайских аналогов, заполонивших наш рынок и что самое главное, практически бесплатно. Для этого нам понадобятся следующие предметы: 1. Доска шириной в  7 см и длиной в  55 см. 2. Провод из меди, длиной в 39 см и диаметр центральной жилы 4 мм. 3. Саморезы в количестве 10 шт. 4. Карандаш, линейка, нож. 5. Штекер.

Порядок выполнения конструкции

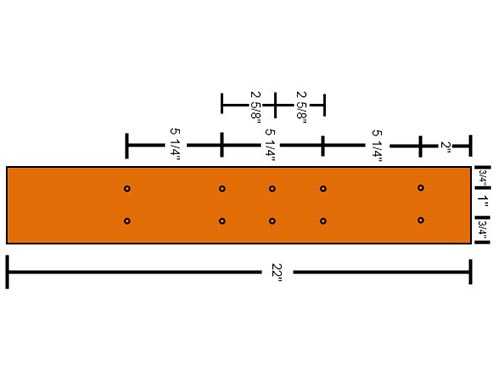

Для начала берем дощечку требуемого размера и делаем разметку по схеме:

Порядок выполнения конструкции

Размеры указаны в дюймах. Чтобы перевести в сантиметры, умножаем на 2,5 и округляем до десятых. Например, 2 и 5/8″, при умножении получаем 6,56, округляем до 6,6 см. Затем разрезаем наш провод на 8 частей и получаем куски по 37,5 см. На каждом куске делаем надрезы длиной по 2 см, для соединений, и зачищаем их. После этого нарезаем еще два провода по 22 см и зачищаем в местах, где будут производиться соединения. Провода, которые мы предварительно нарезали по 37,5 см, загибаем буквой V таким образом, чтобы расстояние между краями составляло 7,5 см.

Завершающая стадия сборки антенны

Теперь, чтобы у нас получилась настоящая телевизионная антенна для цифрового телевидения, нужно правильно завершить сборку. Для этого нам требуется купить штекер с катушкой внутри и начать процесс соединения катушки с кабелем. Подсоединение кабеля к катушке происходит через нижние контакты. После этого завершаем сборку антенны, прикручивая два провода, длиною 22 см, к центральным саморезам. С другой стороны эти провода прикрепляем к штекеру с катушкой, которые, в свою очередь, предварительно нужно прикрепить к обратной стороне планки. Все, катушка готова к использованию.

Это интересно: Как сделать турник в квартире своими руками

Рамочный волновой канал

Для изготовления такой антенны возьмем медную проволоку и согнем из нее рамку. Сторона рамки должна быть около 10 см. В месте соединения концов, связываем их методом «косичка». После этого, через 2 см, начинаем крутить такую же рамку, соединяя концы подобным образом.

Обратите внимание!   Количество таких квадратов должно равняться четырем и все они находятся на одной проволоке.

Полученная простейшая конструкция позволит за пять минут заменить испорченную антенну и получить достаточно качественную картинку на экране вашего телевизора. Все перечисленные способы сборки антенн своими руками, позволят не только кратковременно воспользоваться возникшими неудобствами, но и пользоваться ими длительное время, не тратя деньги на покупку новых устройств.

Это интересно: Ремонт утюга своими руками — как разобрать утюг в домашних условиях

Смотрите видео о том, как сделать антенну для телевизора своими руками:

Вконтакте

Facebook

Twitter

Google+

Мой мир

Видите неточности, неполную или неверную информацию? Знаете, как сделать статью лучше?

Хотите предложить для публикации фотографии по теме?

Пожалуйста, помогите нам сделать сайт лучше! Оставьте сообщение и свои контакты в комментариях - мы свяжемся с Вами и вместе сделаем публикацию лучше!

anatomia-remonta.ru

Как сделать антенну для телевизора своими руками

На сегодняшний день, магазины наводнены всевозможными телевизионными антеннами, так что покупка нужной антенны не составит труда. Но бывает, что купить антенну не представляется возможным, к примеру, на даче. Именно чтобы помочь в такой ситуации, мы и расскажем, как сделать антенну для телевизора своими руками.

Антенна из банок из-под пива

Является наиболее популярной самодельной антенной. Она популярна, поскольку проста в изготовлении, а материалы для нее доступны. Такая антенна изготавливается за 10 мин., а работает даже лучше стационарной.



Чтобы изготовить такую антенну придется воспользоваться:

  • кабелем;
  • парой банок из жести;
  • двумя саморезами;
  • штекером;
  • изоляционной или липкой лентой;
  • отверткой;
  • палкой.

Процесс изготовления:

Для начала скрепляем банки и палку при помощи изоляционной ленты. Одна банка должна быть примотана на расстоянии примерно 7 см. от другой. Если банки обладают кольцами, то крепление кабеля осуществляется на них.

Теперь вкручиваем в саморезы в банки, зачищаем концы в антенном кабеле и прикрепляем его на шурупы.

Скотчем скрепляем кабель и палку, это нужно, чтобы приемник был стойким.

Альтернативой деревянной палке может стать вешалка.

Чтобы сохранить антенну от потери своих рабочих свойств под влиянием атмосферных факторов, банки следует прикрыть при помощи пластиковой бутылки на два-три литра, с отрезанным дном и горловиной. По центру в бутылке следует проделать отверстие, сквозь которое нужно осуществить протяжку кабеля. Когда подключение будет окончено, данное место обдается кипятком. Высокая температура станет причиной изменения формы пластика и обеспечит герметичность отверстия.

Антенну из жестяных банок можно считать готовой, осталось лишь произвести её подключение и настройку. Конструкция может быть усовершенствована и дополнена еще несколькими секциями.

https://www.youtube.com/watch?v=tAU8B64EOdI

Антенна для телевизора с нормальным приемом сигнала

Если вы не думаете что вы большой мастер, но все же хотите сами смастерить антенну для своего телевизора, то попробуйте сделать следующие действия:

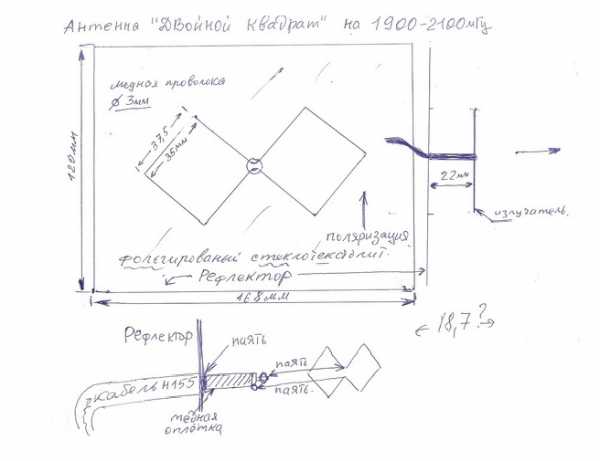

Соберите один и вариантов показанных на на рисунках (по мощности они практически одинаковы, отличаются только дизайном).



  • Установка данного контура выполняется на пластиковое или деревянное основание, а сам контур устанавливается на телевизоре или балконе.
  • Соединение телевизора и антенны выполняется штекером с кабелем, на котором срезается изоляция на длине примерно 5 см.
  • Открывшаяся обмотка должна быть разделена надвое и отогнута.
  • Внутренняя обмотка также обрезается на той же длине и оголяется жила провода.
  • К штекеру, жила и обмотка крепятся шурупами. Если ваш штекер не оборудован местом под крепеж обмотки, обмотка срезается.
  • Другим краем кабель крепиться к контуру. Предварительно, конец кабеля должен быть зачищен и скручен кольцом.
  • Места соединений обматываются изоляционной лентой, чтобы обеспечить надежность.
  • Чтобы улучшить сигнал от такой антенны, можно пользоваться электронными усилителями.

Телевизионная антенна высокой мощности

Как сделать антенну для телевизора своими руками, да так, чтобы она не уступала по параметрам покупным вариантам, и даже превосходила их?

Ответ прост – нужно произвести улучшение принимающего контура.

Для начала, следует выполнить подключение усилителя сигнала к антенне, и тщательно заизолировать кабель, чтобы в сигнал не проникали помехи.

Для качественного приема, потребуется изготовление экрана – изолированный от телевизора и установленной за приемником. В качестве экрана может быть использована обычная пищевая фальга, которая используется на кухне.

Такую антенну нет смысла ставить дома, чаще всего она устанавливается на крыше, и поворачивается туда, где стоит ближайшая телевышка.

Экономная антенна из минимума материала

Нужно взять самую простую проволоку, но не алюминиевую, поскольку алюминий быстро окисляется. Идеальный вариант – это медная или латунная проволока. Проволоку следует зачистить от изоляции с двух сторон, после чего одним концом проволока вставляется в телевизор, а вторым крепится на батарею либо трубу. Вы увидите, что антенна поймает сигнал, поскольку труба, проходит сквозь весть дом на крышу, и играет роль усилителя требуемой частоты. Таким методом реально поймать примерно пять каналов.

Для осуществления второго варианта ,квартира должна обладать балконом. Здесь потребуется проволока такой же длины, или даже большей, для соединения телевизора и балконной зоны. Проволока зачищается с двух сторон, и одним концом вставляется в телевизор, а вторым прикрепляется на натянутые струны для белья. За счет этого метода не только добавятся каналы, а и изображение станет гораздо более качественным.

Самодельная антена для Т2 видео

Теперь вы знаете как сделать антенну для телевизора своими руками, осталось только прикрепить её и направить на излучатель сигнала.

sdelaj-sam.com

Отправить ответ

avatar
  Подписаться
Уведомление о
