Как сделать водяной насос своими руками


Мастер-класс о том как сделать мощный, низковольтный водяной насос для различных нужд. К примеру выкачать бочку воды для полива растений и т.п. Насос отлично работает от аккумуляторной батареи 12 В, что является его первостепенным достоинством.

Понадобится



Изготовление водяного насоса


Берем переходник с диаметра 50 мм на 32 мм.

И заглушку для трубы на 50 мм.

В заглушке размещаем отверстия под двигатель: два под винты крепления, одно под вал.

Высверливаем и зачищаем от заусенцев.

Теперь необходимо отрезать нижнюю чать. Размечаем ровную линию вращая заглушку.

Отпиливаем ножовкой. При помощи наждачной бумаги выравниваем поверхность и избавляемся от заусенцев.

Так же отрезаем юбку у переходника по той же схеме.

Совмещаем переходник с заглушкой для проверки ровности прилегания поверхностей.

Берем небольшой кусок трубки ПВХ на 20 мм в диаметре и спиливаем ее под угол примерно 45 градусов. Далее необходимо создать округлую поверхность обрезанного края. Для этого оборачиваем переходник наждачной бумагой и стачиваем край трубки до получения формы окружности.

В переходнике делаем отверстие под трубку.

Вклеиваем трубку в отверстие с помощью клея на эпоксидной основе.

Возьмем одноразовый шприц и проверим насколько плотно он одевается на вал двигателя. Если плотно, то это нормально, так нам и надо.

Отрезаем кончик шприца.

Для изготовления крыльчатки необходимо вырезать квадрат из алюминия. В нем проделать отверстие, такое, чтобы юбка шприца туго одевалась.

Размечаем квадрат на 9 частей.

Проводим диагонали в квадратах через клетку. См. фото.

Срезаем уголки ножницами по металлу.

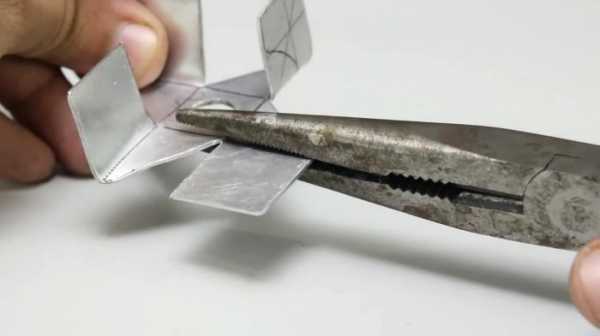

Загибаем квадраты. Смотрите фото:

Из ненужной камеры от велосипеда или машины вырезаем прокладку под двигатель.

Берем мотор с винтами.

Одеваем прокладку, одеваем заглушку и фиксируем все это винтами.

Затем одеваем отрезанную пипочку от шприца юбкой к мотору.

Далее одеваем крыльчатку. Все должно сидеть очень плотно. Не лишним будет проклеить все клеем на эпоксидной основе.

Из трубы 50 мм диметра вырезаем кольцо, 10 мм шириной примерно. Вставляем половиной в переходник. Ту часть что видно через отверстие - удаляем.

Собираем насос воедино.

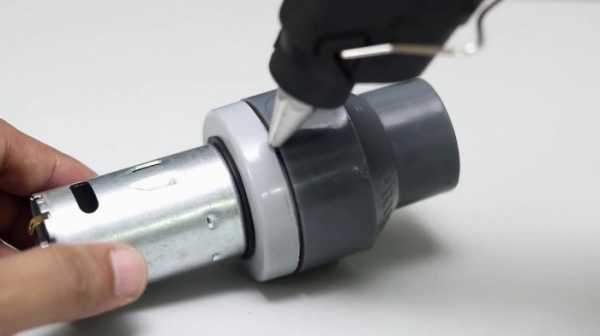

Проклеиваем стык горячим клеем.

Сверху на трубку надеваем угловой фитинг.

А в переходник вклеиваем ещё переходник с диаметра 32 мм на 20 мм. Фиксируем на горячий клей.

Вставляем трубку. Это будет заборник для воды.

Пришло время испытаниям. Для надежности можно закрепить мотор на доске, обвязав металлическим хомутом.
Подключать систему будем к напряжению 12 В. Опускаем трубу заборника в емкость с водой. Подаем напряжение и насос работает.

Струя отбрасывается примерно на метр.

Где и как использовать подобную конструкцию решать Вам. Всем пока, до новых встреч!

Смотрите видео


sdelaysam-svoimirukami.ru

Водяной насос своими руками - инструкция!

Несмотря на демократичную стоимость и широкий ассортимент современного насосного оборудования, некоторые примитивные модели можно изготовить самостоятельно. И дело тут не только в приобретении технических навыков, но и в своего рода отдыхе, упражнении для тела и для ума. После прочтения данной статьи вы узнаете, как сделать водяной насос своими руками.

Водяной насос своими руками

Содержание пошаговой инструкции:

О целесообразности собственноручного изготовления

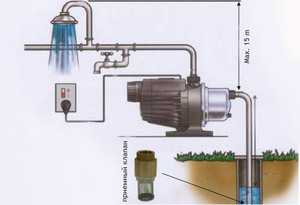

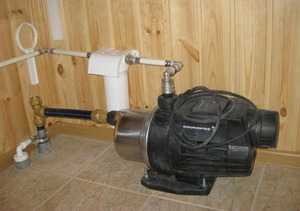

Основным недостатком заводских водяных насосов является необходимость в подключении к линиям электропитания. Нужно согласиться, что на многих загородных участках, особенно в начале строительства, электричество – большая редкость.

Водяной насос своими руками

Более того, тарифы на электроэнергию постоянно растут, а о случаях ее отключения владельцы дачных участков знают, как никто другой. Именно по этой причине каждый уважающий себя хозяин должен иметь в распоряжении «запасное» оборудование для перекачки воды. Такое оборудование пригодится не только при поливе сада и огорода – его также можно использовать в критические моменты.

Обратите внимание! Рекомендуется изготавливать поршневой водяной насос (или насос-качок, как его еще называют), т. к. это простейший вариант водозаборного оборудования. Для этого потребуются лишь минимальные технические навыки и небольшой набор инструментов.

Принцип действия насоса-качка

Устройство простейшего поршневого насоса-качка

В корпусе имеется цилиндр с перемещающимся внутри него поршнем. В самом цилиндре есть входное и выходное отверстия, оснащенные клапанами. Для облегчения качки между нижним клапаном и поршнем устанавливают пружину – она будет притягивать поршень.

Воздух в цилиндре разрежается во время движения поршня, вследствие чего вход открывается и вода затягивается внутрь. Далее, когда поршень двигается в обратную сторону, закрывается клапан и вода посредством выходного отверстия покидает цилиндр. Единственным двигателем здесь являются прилагаемые мускульные усилия, а производительность устройства зависит не только от них, но и от объема цилиндра.

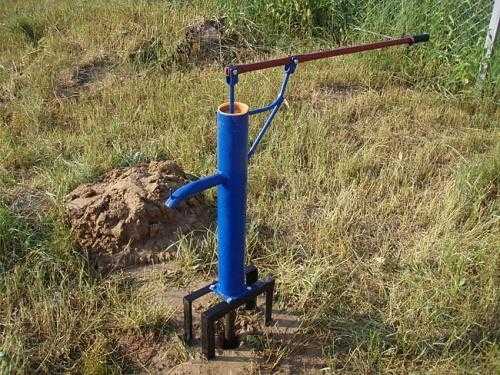

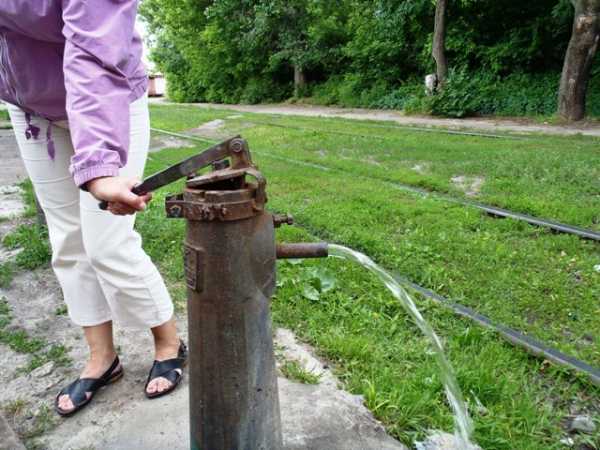

Ручной насос для скважины (качок)

Обратите внимание! Поршневой насос вряд ли сможет обеспечить полноценное водоснабжение участка, но в экстренных случаях с его помощью можно перекачать немного воды, к примеру, для полива грядок.

В большинстве случаев насосами-качками оснащаются скважины незначительной глубины – абиссинские колодцы.

Насос ручной для поднятия воды

Технология изготовления поршневого насоса

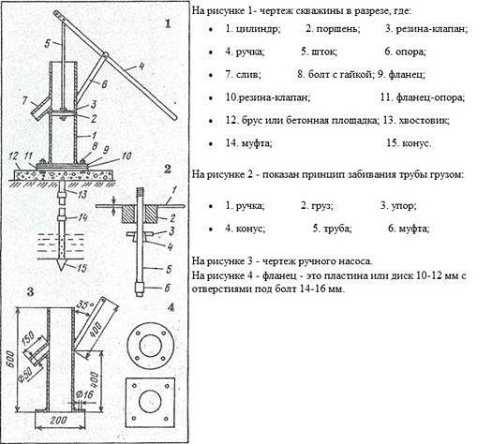

Схема поршневого насоса

Ничего сложного в создании насоса-качка нет, главное – подготовить все необходимое и следовать приведенной ниже инструкции.

Делаем поршневый насос

Этап 1. Вначале формируется цилиндр. Для этого потребуется металлическая труба ø10 см и длиной в 1 м. Чтобы обеспечить беспрепятственное движение поршня, внутреннюю поверхность трубы нужно обработать наждачной бумагой (для удобства последнюю насаживают на деревянную палку).

Обратите внимание! Необязательно использовать для насоса трубу с круглым сечением, конфигурация может быть самой разнообразной – от квадрата до шестиугольника.

Этап 2. К цилиндру привариваются кронштейны, с помощью которых будет крепиться рычаг насоса. Их нужно установить так, чтобы рычаг входил между ними свободно. Для изготовления кронштейнов используются металлические уголки.

Этап 3. В верхней части цилиндра сверлится отверстие под сливной патрубок. Сам патрубок можно располагать как напротив кронштейнов, так и сбоку от них.

Этап 4. Далее нужно сделать крышку, которая закрыла бы нижний торец корпуса. При наличии сварочного аппарата торец заваривается металлической пластиной, но стоит знать, что крышку можно также сделать из подручных материалов. Это может быть, к примеру, влагоустойчивая лиственница, прочность которой при контакте с водой лишь возрастает.

Этап 5. Верхняя крышка необязательна, но ее лучше установить с целью повышения эффективности работы прибора. Крышка предотвратит расплескивание набранной воды. Каких-либо особых требований касаемо прочности нет, поэтому при изготовлении используется и дерево, и пластик, главное – проделать отверстие под шток.

Обратите внимание! Отверстие должно быть щелевидной формы, т. к. шток будет двигаться параллельно с рычагом.

Этап 6. Далее нужно сделать поршень. Он выполняется в виде круглой пластины, идентичной размером сечению цилиндра. Поршень будет состоять из:

  • металлического диска толщиной 3-4 см, создающего разницу в давлении;
  • куска резины соответствующего размера толщиной 5 см.

Делаем поршневый насос

В поршне проделываются несколько отверстий ø1 см, после чего он накрывается резинкой. Затем по центру соединенных деталей проделывается сквозное отверстие для фиксации штока.

Поршневой насос
1 — фильтр; 2 — колонна водоподъемных труб; 3 — отвод; 4 — обратный клапан; 5 — дисковый клапан; б — цилиндр насоса; 7 — поршень насоса; 8 — клапан поршневой; 9 — шток поршня; 10 — водоприемный резервуар; 11 — балансир

Видео — Как работает поршневый насос

Этап 7. После этого можно приступать к изготовлению штока. Для этого используется металлический прут ø1-1,5 см – один его конец вставляется в центр поршня и закручивается снизу гайкой, второй крепится к рычагу.

Этап 8. Для изготовления рычага потребуется железная труба ø3 см, в центре которой крепится длинный болт. После установки этот болт будет проходить между двумя кронштейнами. Один конец трубы сплющивается и в нем сверлится отверстие под болт, с помощью которого будет фиксироваться шток. Другой конец рычага, за который человек будет держаться руками, обматывается изоляционной лентой или толстым шнуром.

Этап 9. Входной клапан – это кусок плотной резины (его форма должна совпадать с сечением цилиндра). Диаметр клапана должен быть меньше диаметра корпуса, но больше диаметра оголовка скважины. В центре клапана крепится направляющая, которая будет возвращать его в корпус после каждого цикла. Длина направляющей при этом должна быть большей, чем дистанция между сливным отверстием и нижним торцом корпуса.

Этап 10. Корпус насоса насаживается на трубу. При этом на входном отверстии цилиндра и оголовке скважины желательно нарезать резьбу – так при соединении не возникнет никаких проблем.

Обратите внимание! Увеличить прочность устройства можно при помощи дополнительных опор, приваренных к корпусу и закрепленных к лежащей на земле металлической раме.

В отверстие, проделанное в нижнем торце корпуса, опускается шток, ведущий от входного клапана, после чего вставляется поршень. Рычаг насоса соединяется с кронштейнами болтами и крепится к штоку. Все, поршневой насос готов к эксплуатации.

Отметим, что насос-качок можно устанавливать не только на мелкую скважину, но и выкачивать с его помощью воду из близлежащего водоема. С этой целью к впускному клапану подсоединяется не оголовок абассинского колодца, а шланг, который нужно забросить в водоем. При этом насос не будет создавать напора, из-за чего не сможет поднимать воду выше уровня сшивной горловины. Желательно поставить рядом с насосом большую бочку и наполнить ее – это позволит использовать воду по мере необходимости.

Изготовление насоса из тормозной камеры

Если в хозяйстве завалялись старые автомобильные тормозные камеры, то их также можно использовать для создания водяного насоса. Последовательность действий в таком случае должна быть следующей.

Изготовление насоса из тормозной камеры

Этап 1. Тормозная камера разбирается, все имеющиеся в корпусе отверстия тщательно герметизируют.

Этап 2. В нижней части корпуса устанавливаются впускной и выпускной клапаны, а в верхней проделывается отверстие под шток.

Этап 3. В качестве поршня используется резина – ее зажимают между крышкой и дном камеры. Поршень соединяется со штоком болтами (желательно через прокладки).

Этап 4. Сбоку устанавливается кронштейн для фиксации рычага.

Этап 5. Рычаг подсоединяется к кронштейну, а один из его концов – к штоку.

Принцип работы этого насоса практически ничем не отличается от описанной выше конструкции: после каждого нажатия на рычаг в нижней части корпуса создается повышенное/пониженное давление, что приводит к открытию клапана на входе/выходе.

Конструкция на огневой тяге

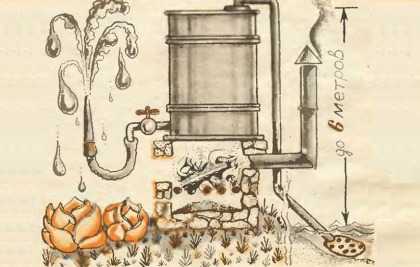

Конструкция на огневой тяге

Малоизвестная конструкция, функционирующая от силы огня. Для изготовления потребуется герметичная железная бочка емкостью не менее 200 л.

Этап 1. Вначале строится печь для нагрева конструкции. Оптимальный вариант – небольшая кирпичная печка с колосником.

Этап 2. Затем в нижней части корпуса оборудуется выпускной кран.

Этап 3. В отверстие на верхней крышке вставляется резиновый шланг (он должен сидеть максимально плотно). На наружный конец шланга устанавливается сетчатый фильтр, после чего шланг погружается в озеро или реку.

Этап 4. В бочку заливается несколько литров воды, после чего разжигается печь. Выпускной клапан при этом должен быть закрыт. Нагретый воздух, расширившись, уходит в водоем. Далее огонь гасится, а воздух, охладившись и, соответственно, сократившись, затянет воду в бочку.

Насос на энергии солнца

При желании огонь можно заменить солнечной энергией. Для строительства такого насоса нужно выполнить следующие действия.

Насос на энергии солнца

Этап 1. Изготавливается решетка из металлических трубок, выход при этом должен быть один. Далее готовая решетка покрывается черной краской.

Этап 2. Входное отверстие подводится к алюминиевому бидону.

Этап 3. Крышка бидона оснащается впускным и выпускным клапанами. Для этого идеально подойдут ниппели со старых автомобильных шин.

Этап 4. К выводу решетки внутри бидона подключается небольшая резиновая емкость, например, автомобильная камера.

Этап 5. Выход на крышке соединяется со шлангом, ведущим к водоему или скважине. Другой конец шланга выводится из водоема, оборудуется наконечником от лейки и устанавливается над решеткой.

Работает этот насос следующим образом. Решетка нагревается, а воздух, находящийся в ней, расширяется и надувает резиновую емкость. Вследствие этого воздух вытесняется из бидона и поступает в водоем, где, поднимаясь, влечет за собой воду. Небольшое количество воды поступает в лейку для охлаждения решетки, после чего цикл повторяется.

Обратите внимание! Такой насос можно несколько модернизировать, закачав в решетку вместо воздуха пропан-бутан.

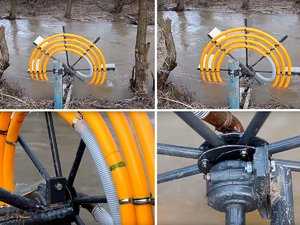

Как видим, с помощью сноровки и минимального набора инструментов можно изготовить водяной насос практически из всего. Для ознакомления с другими технологиями рекомендуем посмотреть тематический видеоролик.

Видео – Изготовление водяного насоса

svoimi-rykami.ru

Самодельный водяной насос из маслонасоса

При переезде из города в деревню сталкиваешься с вопросом полива огорода и водоснабжения дома. Тот, кто бесперебойно пользовался погружными насосами, прекрасно знает, насколько надежны разнообразные «Ручейки», «Роднички», «Гномы». Большинство вибрационных устройств не выдерживает и одного сезона активной работы, часто ломаясь уже через месяц после покупки. А пить хочется каждый день, и поливать огород тоже нужно, поэтому желательно иметь запасной насос на случай аварии. Конечно, можно держать в запасе отремонтированный водяной насос, который ранее отказал, и ему пришлось искать замену. А также вполне реально сделать водоперекачивающий агрегат своими руками.

Для того чтоб собрать самодельный водяной насос понадобиться:

  1. небольшой электрический двигатель, мощностью максимум до 1,5 кВт;
  2. электрический кабель или удлинитель;
  3. водяная помпа или маслонасос;
  4. систему передачи в виде ремня и шкивов или пальцев и полумуфт;
  5. резиновые шланги или трубы.
  6. стальная или деревянная тяжёлая основа.

Сборка насоса

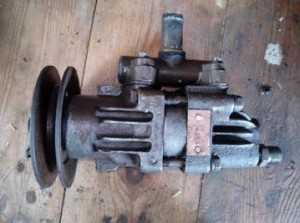

Насосы шестеренные НШ32У-3 служат для нагнетания масла в гидросистемах многих машин:

  • тракторы ЮМЗ, ХТЗ, МТЗ, ДТ;
  • комбайны НИВА, Сибиряк, Кедр, Енисей;
  • грузовые автомобили ЗИЛ, ГАЗ, ФАЗ, КрАЗ, МоАЗ;
  • автосамосвалы КамАЗ, БелАЗ, МАЗ;
  • экскаваторы;
  • автогрейдеры;
  • погрузчики;
  • сельскохозяйственные машины;
  • автопогрузчики.

Устройства НШ производятся с правым и левым вращением ведущего вала, но для установки на самодельную насосную станцию это их различие не имеет никакого значения, главное — правильно подсоединить всасывающий шланг к отверстию с надписью «Вход», а выпускной к выходу.

Характеристики маслонасоса НШ32У-3:

  • Рабочий объём — 32 см куб.
  • Давление номинальное на выходе — 16 МПа.
  • Давление максимальное на выходе — 21 МПа.
  • Частота вращения номинальная — 2400 об. в мин.
  • Частота вращения максимальная — 3600 об. в мин.
  • Частота вращения минимальная — 960 об. в мин.
  • Номинальная подача — 71,5 литра в мин.

Можно предложить использовать взамен устройства НШ силовую установку гидроусилителя руля грузовика КрАЗ со схожими характеристиками. Этот насос также имеет шестеренное устройство.

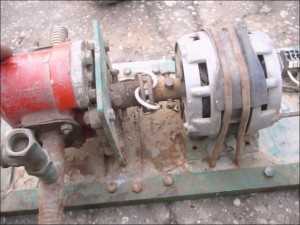

Для самодельного водяного насоса пригодится электродвигатель от старой стиральной машинки мощностью 200–300 Вт. Старая «помощница» уже не может конкурировать с современными программируемыми аппаратами, а вот её электромотор и помпа ещё долго могут послужить.

Очень удобно, что большинство электродвигателей со стиралок можно подключить напрямую к сети 220 В без доработок, ведь у них имеются пусковые обмотки. Не забудьте только о надёжном заземлении металлического корпуса самого электромотора, он же работает рядом с водой. Обязательно подключайте любую самоделку к сети только через предохранители или автомат защиты.

Маслонасос отлично работает с водой! Не нужно заполнять заборный шланг водой, так как перекачивающие шестерни обеспечивают отличное всасывание с глубины 4 метра, производительность при этом — 2–2,5 м куб. в час. Заливная горловина на впускном патрубке совершенно бесполезна.

После работы насос рекомендуется просушить, чтобы шестерни не ржавели. Достаточно лишь 15–20 минут погонять его без воды на холостом ходе — на этом просушка и заканчивается.

Доработки самодельного насоса

Часто мощности самодельного насоса бывает недостаточной, и он не может поднять воду со скважины или глубокого колодца. Тогда можно решить проблему, воспользовавшись одним из способов увеличения напора на всасе:

  1. Опустить насос как можно ближе к воде.
  2. Провести с выпускного патрубка линию рециркуляции, и потоком с неё увеличить напор на всасе.
  1. Компрессором поднять давление воздуха в заранее герметизированной скважине.
  2. Подключить ещё один слабенький насос в тандем.

А что если отключат электричество? Тогда не мешало бы приспособить к самодельному насосу бензиновый двигатель от мотокосы, бензопилы или мопеда.

Автор: Виталий Петрович. Украина.

volt-index.ru

Водяной насос своими руками

Несмотря на демократичную стоимость и широкий ассортимент современного насосного оборудования, некоторые примитивные модели можно изготовить самостоятельно. И дело тут не только в приобретении технических навыков, но и в своего рода отдыхе, упражнении для тела и для ума. После прочтения данной статьи вы узнаете, как сделать водяной насос своими руками.

Водяной насос своими руками

О целесообразности собственноручного изготовления

Основным недостатком заводских водяных насосов является необходимость в подключении к линиям электропитания. Нужно согласиться, что на многих загородных участках, особенно в начале строительства, электричество – большая редкость.

Водяной насос своими руками

Более того, тарифы на электроэнергию постоянно растут, а о случаях ее отключения владельцы дачных участков знают, как никто другой. Именно по этой причине каждый уважающий себя хозяин должен иметь в распоряжении «запасное» оборудование для перекачки воды. Такое оборудование пригодится не только при поливе сада и огорода – его также можно использовать в критические моменты.

Обратите внимание! Рекомендуется изготавливать поршневой водяной насос (или насос-качок, как его еще называют), т. к. это простейший вариант водозаборного оборудования. Для этого потребуются лишь минимальные технические навыки и небольшой набор инструментов.

Принцип действия насоса-качка

Устройство простейшего поршневого насоса-качка

В корпусе имеется цилиндр с перемещающимся внутри него поршнем. В самом цилиндре есть входное и выходное отверстия, оснащенные клапанами. Для облегчения качки между нижним клапаном и поршнем устанавливают пружину – она будет притягивать поршень.

Воздух в цилиндре разрежается во время движения поршня, вследствие чего вход открывается и вода затягивается внутрь. Далее, когда поршень двигается в обратную сторону, закрывается клапан и вода посредством выходного отверстия покидает цилиндр. Единственным двигателем здесь являются прилагаемые мускульные усилия, а производительность устройства зависит не только от них, но и от объема цилиндра.

Ручной насос для скважины (качок)

Обратите внимание! Поршневой насос вряд ли сможет обеспечить полноценное водоснабжение участка, но в экстренных случаях с его помощью можно перекачать немного воды, к примеру, для полива грядок.

В большинстве случаев насосами-качками оснащаются скважины незначительной глубины – абиссинские колодцы.

Насос ручной для поднятия воды

Технология изготовления поршневого насоса

Схема поршневого насоса

Ничего сложного в создании насоса-качка нет, главное – подготовить все необходимое и следовать приведенной ниже инструкции.

Делаем поршневый насос

Этап 1. Вначале формируется цилиндр. Для этого потребуется металлическая труба o10 см и длиной в 1 м. Чтобы обеспечить беспрепятственное движение поршня, внутреннюю поверхность трубы нужно обработать наждачной бумагой (для удобства последнюю насаживают на деревянную палку).

Обратите внимание! Необязательно использовать для насоса трубу с круглым сечением, конфигурация может быть самой разнообразной – от квадрата до шестиугольника.

Этап 2. К цилиндру привариваются кронштейны, с помощью которых будет крепиться рычаг насоса. Их нужно установить так, чтобы рычаг входил между ними свободно. Для изготовления кронштейнов используются металлические уголки.

Этап 3. В верхней части цилиндра сверлится отверстие под сливной патрубок. Сам патрубок можно располагать как напротив кронштейнов, так и сбоку от них.

Этап 4. Далее нужно сделать крышку, которая закрыла бы нижний торец корпуса. При наличии сварочного аппарата торец заваривается металлической пластиной, но стоит знать, что крышку можно также сделать из подручных материалов. Это может быть, к примеру, влагоустойчивая лиственница, прочность которой при контакте с водой лишь возрастает.

Этап 5. Верхняя крышка необязательна, но ее лучше установить с целью повышения эффективности работы прибора. Крышка предотвратит расплескивание набранной воды. Каких-либо особых требований касаемо прочности нет, поэтому при изготовлении используется и дерево, и пластик, главное – проделать отверстие под шток.

Обратите внимание! Отверстие должно быть щелевидной формы, т. к. шток будет двигаться параллельно с рычагом.

Этап 6. Далее нужно сделать поршень. Он выполняется в виде круглой пластины, идентичной размером сечению цилиндра. Поршень будет состоять из:

  • металлического диска толщиной 3-4 см, создающего разницу в давлении;
  • куска резины соответствующего размера толщиной 5 см.

Делаем поршневый насос

В поршне проделываются несколько отверстий o1 см, после чего он накрывается резинкой. Затем по центру соединенных деталей проделывается сквозное отверстие для фиксации штока.

Поршневой насос
1 — фильтр; 2 — колонна водоподъемных труб; 3 — отвод; 4 — обратный клапан; 5 — дисковый клапан; б — цилиндр насоса; 7 — поршень насоса; 8 — клапан поршневой; 9 — шток поршня; 10 — водоприемный резервуар; 11 — балансир

Видео — Как работает поршневый насос

Этап 7. После этого можно приступать к изготовлению штока. Для этого используется металлический прут o1-1,5 см – один его конец вставляется в центр поршня и закручивается снизу гайкой, второй крепится к рычагу.

Этап 8. Для изготовления рычага потребуется железная труба o3 см, в центре которой крепится длинный болт. После установки этот болт будет проходить между двумя кронштейнами. Один конец трубы сплющивается и в нем сверлится отверстие под болт, с помощью которого будет фиксироваться шток. Другой конец рычага, за который человек будет держаться руками, обматывается изоляционной лентой или толстым шнуром.

Этап 9. Входной клапан – это кусок плотной резины (его форма должна совпадать с сечением цилиндра). Диаметр клапана должен быть меньше диаметра корпуса, но больше диаметра оголовка скважины. В центре клапана крепится направляющая, которая будет возвращать его в корпус после каждого цикла. Длина направляющей при этом должна быть большей, чем дистанция между сливным отверстием и нижним торцом корпуса.

Этап 10. Корпус насоса насаживается на трубу. При этом на входном отверстии цилиндра и оголовке скважины желательно нарезать резьбу – так при соединении не возникнет никаких проблем.

Обратите внимание! Увеличить прочность устройства можно при помощи дополнительных опор, приваренных к корпусу и закрепленных к лежащей на земле металлической раме.

В отверстие, проделанное в нижнем торце корпуса, опускается шток, ведущий от входного клапана, после чего вставляется поршень. Рычаг насоса соединяется с кронштейнами болтами и крепится к штоку. Все, поршневой насос готов к эксплуатации.

Отметим, что насос-качок можно устанавливать не только на мелкую скважину, но и выкачивать с его помощью воду из близлежащего водоема. С этой целью к впускному клапану подсоединяется не оголовок абассинского колодца, а шланг, который нужно забросить в водоем. При этом насос не будет создавать напора, из-за чего не сможет поднимать воду выше уровня сшивной горловины. Желательно поставить рядом с насосом большую бочку и наполнить ее – это позволит использовать воду по мере необходимости.

Изготовление насоса из тормозной камеры

Если в хозяйстве завалялись старые автомобильные тормозные камеры, то их также можно использовать для создания водяного насоса. Последовательность действий в таком случае должна быть следующей.

Изготовление насоса из тормозной камеры

Этап 1. Тормозная камера разбирается, все имеющиеся в корпусе отверстия тщательно герметизируют.

Этап 2. В нижней части корпуса устанавливаются впускной и выпускной клапаны, а в верхней проделывается отверстие под шток.

Этап 3. В качестве поршня используется резина – ее зажимают между крышкой и дном камеры. Поршень соединяется со штоком болтами (желательно через прокладки).

Этап 4. Сбоку устанавливается кронштейн для фиксации рычага.

Этап 5. Рычаг подсоединяется к кронштейну, а один из его концов – к штоку.

Принцип работы этого насоса практически ничем не отличается от описанной выше конструкции: после каждого нажатия на рычаг в нижней части корпуса создается повышенное/пониженное давление, что приводит к открытию клапана на входе/выходе.

Конструкция на огневой тяге

Конструкция на огневой тяге

Малоизвестная конструкция, функционирующая от силы огня. Для изготовления потребуется герметичная железная бочка емкостью не менее 200 л.

Этап 1. Вначале строится печь для нагрева конструкции. Оптимальный вариант – небольшая кирпичная печка с колосником.

Этап 2. Затем в нижней части корпуса оборудуется выпускной кран.

Этап 3. В отверстие на верхней крышке вставляется резиновый шланг (он должен сидеть максимально плотно). На наружный конец шланга устанавливается сетчатый фильтр, после чего шланг погружается в озеро или реку.

Этап 4. В бочку заливается несколько литров воды, после чего разжигается печь. Выпускной клапан при этом должен быть закрыт. Нагретый воздух, расширившись, уходит в водоем. Далее огонь гасится, а воздух, охладившись и, соответственно, сократившись, затянет воду в бочку.

Насос на энергии солнца

При желании огонь можно заменить солнечной энергией. Для строительства такого насоса нужно выполнить следующие действия.

Насос на энергии солнца

Этап 1. Изготавливается решетка из металлических трубок, выход при этом должен быть один. Далее готовая решетка покрывается черной краской.

Этап 2. Входное отверстие подводится к алюминиевому бидону.

Этап 3. Крышка бидона оснащается впускным и выпускным клапанами. Для этого идеально подойдут ниппели со старых автомобильных шин.

Этап 4. К выводу решетки внутри бидона подключается небольшая резиновая емкость, например, автомобильная камера.

Этап 5. Выход на крышке соединяется со шлангом, ведущим к водоему или скважине. Другой конец шланга выводится из водоема, оборудуется наконечником от лейки и устанавливается над решеткой.

Работает этот насос следующим образом. Решетка нагревается, а воздух, находящийся в ней, расширяется и надувает резиновую емкость. Вследствие этого воздух вытесняется из бидона и поступает в водоем, где, поднимаясь, влечет за собой воду. Небольшое количество воды поступает в лейку для охлаждения решетки, после чего цикл повторяется.

Обратите внимание! Такой насос можно несколько модернизировать, закачав в решетку вместо воздуха пропан-бутан.

Как видим, с помощью сноровки и минимального набора инструментов можно изготовить водяной насос практически из всего. Для ознакомления с другими технологиями рекомендуем посмотреть тематический видеоролик.

Видео – Изготовление водяного насоса

tolkostroyka.ru

Водяной насос своими руками: инструкция

Водяной насос своими руками

Водяной насос своими руками

Конечно, сейчас на полках строительных супермаркетов и в ассортименте огромного количества интернет-магазинов можно встретить широкий выбор насосов для воды различных моделей и предназначения. В продаже имеются глубинные скважинные насосы, поверхностные устройства. Казалось бы, и цены вполне демократичные, но, тем не менее, некоторые вещи можно и нужно делать самому. Это и своеобразный отдых,  зарядка для ума и для рук. Тем более, что сделать водяной насос своими руками достаточно просто.

Зачем нужен самодельный насос?

Содержание статьи

Самым большим недостатком всех предлагаемых к продаже в магазинах насосов является тот факт, что большинство из них необходимо подключать к линиям энергопитания. А вот эта явление на многих дачах, особенно в начальный период их строительства является довольно редким.

Кроме того, тарифы на электричество могут и «кусаться», а уж о случаях отключения электроэнергии знает каждый дачник или владелец загородного дома. Именно поэтому каждому рачительному домовладельцу было бы неплохо иметь в своем распоряжении резервное устройство, которое может перекачивать воду. При наличии такого устройства под рукой вы всегда сможете обеспечить водой растения на своем огороде, да и просто воспользоваться им в любой критический момент.

Установка поршневого насоса на трубчатый колодец

Как действует простейший водяной поршневой насос?

Самым распространенным устройством для извлечения воды из скважин или водоемов является насос, устроенный по поршневому типу. Принцип его действия очень прост.

В таком насосе имеется цилиндр, внутри которого перемещается поршень. Внутри цилиндра находятся впускной клапан и выходной патрубок, который также может быть оснащен клапаном. Выходной клапан также может устанавливаться непосредственно на поршне. Для облегчения работы между поршнем и входным клапаном может устанавливаться пружина, которая притягивает поршень к торцу цилиндра с впускным клапаном.

Возможно, Вас заинтересует информация —устройство насоса водолей

При перемещении поршня по цилиндру создается разряжение воздуха, которое открывает клапан и затягивает воду через входной патрубок. При обратном движении поршня впускной клапан закрывается и вода выходит через выходную трубу или клапан. Двигателем для насосов такого типа является мускульная сила и его производительность зависит от объема цилиндра и прилагаемых усилий. Конечно, полноценное водоснабжение при помощи такого устройства не обеспечишь, но в критический момент он вполне может перекачать вам воду для полива грядок. Устанавливаются такие насосы-качки на неглубокие скважины, так называемые трубчатые колодцы абиссинского типа.

Устройство простейшего поршневого насоса-качка

Такой простейший поршневой насос-качок вполне реально изготовить самостоятельно, имея под руками минимальный набор оборудования и обладая простейшими технологическими навыками.

Внешний вид поршневого насоса-качка

Как изготовить поршневой насос-качок самостоятельно

Самодельный поршневой насос-качок

Шаг 1

Формируем корпус-цилиндр. Его можно изготовить из обрезка обыкновенной металлической трубы с сечением 8-10 сантиметров. Длина такого отрезка должна быть около 80-100 сантиметров. Для того, чтобы поршень ходил по внутренней поверхности трубы без задержек, необходимо воспользоваться трубой с соответствующими характеристиками или обработать отрезок. Обработать внутреннюю поверхность можно на специализированном оборудовании или обыкновенной наждачкой, которая насаживается на деревянную палку.

Стоит отметить, что идеально круглое внутреннее сечение совершенно не обязательно для поршневого насоса – корпус насосного устройства можно изготовить из трубы любой конфигурации, например, квадратной или шестигранной.

Шаг 2

К корпусу насоса привариваются кронштейны для крепления рычага насоса. Они изготавливаются из металлического уголка. Между ними должен свободно входить рычаг насоса.

Шаг 3

Ближе к верхней части будущего насоса в корпусе проделывается отверстие для последующего присоединения сливного носика, который может быть расположен на любой части трубы относительно кронштейнов рычага: напротив или сбоку.

Шаг 4

Изготавливаем крышку, закрывающую нижний торец корпуса поршневого насоса. Если вы обладаете навыками сварочных работ, то разумно закрыть торец металлической приваренной пластиной. Но крышку в корпус насоса можно изготовить и из любых подручных твердых материалов. Например, отличной устойчивостью к воздействию влаги обладает лиственница. Со временем от соприкосновения с водой она становится только прочнее. Однако с деревянной трубой будет трудно стыковать оголовок скважины, поэтому самым разумным решением станет стальная толстая крышка, внутри которой прорезается отверстие под оголовок скважинной трубы, либо к ней приваривается патрубок.

Шаг 5

Для более эффективной работы насоса можно изготовить и верхнюю крышку. Она будет удерживать набранную воду от расплескивания. Здесь особых требований к прочности нет, поэтому ее можно сделать пластиковой или деревянной с отверстием для штока насоса. Во время работы шток будет несколько перемещаться в направлении, совпадающим с расположением рычага насоса, так что отверстие должно иметь форму щели.

Шаг 6

Изготавливаем поршень. Он представляет собой пластину, по форме идентичную сечению корпуса насоса.

Поршень состоит из двух частей:

  • собственно поршня толщиной 2-3 сантиметра, который при движении будет создавать разность давления;
  • прикрывающего его куска резины толщиной около 5 миллиметров.

В корпусе поршня делается 3-4 отверстия диаметром по сантиметру, сверху поршень накрывается резиной, которая играет роль своеобразного клапана. По центру обоих деталей поршня формируется отверстие для крепления штока.

Шаг 7

Изготавливаем шток насоса. Он должен крепится одним концом по центру поршня (закручиваться с обратной стороны гайкой), а с другой стороны к рычагу поршня. Шток изготавливается из металлического прута сечением примерно 0,5-1 сантиметр.

Шаг 8

Изготавливаем рычаг поршня. Делаем его из металлической трубы диаметром около 3 сантиметров. Он должен в средней части крепится на длинный болт, проходящий между двумя кронштейнами. В верхней части труба сплющивается и в ней прорезаются отверстия для болта, крепящего шток. Та часть рычага поршня, за которую вы будете держаться руками, для удобства оборачивается изолентой или шнуром.

Шаг 9

Изготавливаем впускной клапан. Он представляет собой кусок толстой резины (или другого прочного, но тяжелого материала) по форме совпадающей с сечением корпуса насоса. Сечение клапана должно быть больше внутреннего сечения оголовка водозаборной скважины, но меньше внутреннего сечения корпуса насоса. По центру  к клапану присоединяется направляющая, которая позволит ему возвращаться в трубу скважины после подъема. Направляющий шток по длине должен быть больше, чем расстояние от нижнего торца корпуса насоса до сливного отверстия.

Шаг 10

Устанавливаем корпус насоса нижним торцом на трубу. Если вы заранее нарезали резьбу на оголовке скважины и на входном патрубке насоса, то соединение пройдет без проблем. Для увеличения прочности конструкции к корпусу насоса можно приварить опоры, которые закрепляются на горизонтальной раме, лежащей на земле.

В отверстие в нижнем торце насоса, ведущее в скважинную трубу, опускается шток впускного клапана. Затем в корпус насоса вставляется поршень с закрепленным на нем штоком. К штоку прикручивается болтом рычаг насоса, который, в свою очередь крепится болтом к кронштейнам. Наш насос готов.

Возможно, Вас заинтересует :дренажные насосы для откачки воды из колодца

На начальной стадии поршень находится внизу, впускной клапан закрыт, конец рычага под рукой в верхнем положении. При нажатии на рычаг поршень идёт вверх, создаёт разрежение и поднимает впускной клапан, затягивая воду. Одновременно вода, которая находится над поршнем поднимается вверх и выливается через горловину. После достижения нижней точки, вы меняете вектор усилия и начинаете поднимать рычаг. Нижний впускной клапан закрывается и препятствует уходу воды в скважину. Резина на поршне приподнимается и пропускает воду в пространство над поршнем. Поршень достигает нижней точки и цикл повторяется заново.

Поршневой водяной насос на участке

Насос такого типа можно использовать не только для выкачивания воды из неглубокой скважины, но и для её подъёма из ближайшего водоёма. Для этого к нижнему патрубку крепится не оголовок скважины, а шланг, другой конец которого забрасывается в ближайший пруд или озеро. Стоит учесть, что такие насосы не способны создать напор воды, поднять её на уровень, превышающий высоту сшивной горловины над землёй. Разумно выкопать рядом таким насосом бочку или ванну, в которую набирать воду, а потом расходовать по мере необходимости.

Строим своими руками волновой насос

Вы можете изготовить своими руками довольно любопытное устройство, которое будет качать воду из ближайшего водоема без применения мускульных усилий, исключительно за счёт энергии волн.

Варианты устройства волнового насоса

Шаг 1

Основной рабочей частью такого устройства является гармошка — полый цилиндр, который изменяет свой объём при растяжении или сокращении его по вертикали. Над его поиском можно поломать голову, но на самом деле, можно ограничиться всего одним рядом «гармошки». Выручит нас автомобильная камера подходящего объёма. Нам пригодится и ниппель — он будет прекрасно играть роль выпускного клапана. К нему подсоединяется узкий шланг, желательно оснащённый сетчатым клапаном на конце. В нижней части покрышки, которая будет лежать на воде вклеивается ещё один никель, но уже наоборот. Он будет служить в нашем устройстве выпускным клапаном. От него выводится шланг в ёмкость на берегу.

Шаг 2

В нижней части камеры располагается площадка, размером равным камере. Площадку можно изготовить из любого подходящего древесного материала. Её плавучесть можно искусственно увеличить, подклеив к ней снизу куски пенопласта или просто пустые закрытые пластиковые бутылки. Нижняя площадка крепится к нижней части камеры, например, скотчем или изолентой.

Шаг 3

Сверху положение камеры фиксирует деревянная площадка подходящего размера.

Шаг 4

По сторонам камеры и площадок в дно водоема вкапываются столбы. Достаточно двух. Верхняя площадка жёстко крепится к столбам, а нижняя скользит по ним, например, по проволочным петлям.

Вот и всё. Волна поднимает нижнюю площадку, сжимает камеру и вытесняет находящуюся в ней воду в шланг через выпускной клапан. Волна опускается и создаёт в камере разрежение, которое засасывает воду из водоема через впускной клапан. Система работает абсолютно без вмешательства человека.

Этот насос можно построить и с использованием других материалов, но общий принцип его действия остается прежним.

Строим самостоятельно насос на огненной тяге

А почему бы не соединить полезное с приятным и не построить водяной насос, который будет работать от силы огня? Так можно совместить три бесконечных вещи: наблюдение за огнем, течением воды и за работой других, в данном случае – насоса. Построить такой насос можно с применение обычной железной бочки емкостью 200 литров.

Самодельный насос из бочки на огне

  1. Строим печку для нагрева бочки. Это может быть примитивная конструкция из кирпичей. Можно дополнить ее решеткой-колосником.
  2. Модифицируем бочку. В ее нижней части должен быть расположен выходной кран.
  3. В верхней крышке железной бочки в имеющееся там отверстие и вставляем шланг из резины. Шланг должен сидеть плотно, без зазоров. На втором конце шланга размещаем сетчатый фильтр и забрасываем его в ближайший водоем.
  4. Заливаем в бочку пару литров воды и разводим под ее дном костер. Выпускной кран закрываем. После нагрева расширившийся воздух уйдет в водоем. Затем костер гасится и сокращающийся воздух затягивает через шланг воду из пруда в бочку.

Строим насос на солнечной энергии

Вместо энергии огня можно воспользоваться теплом солнечных лучей.

Водяной насос на солнечной энергии

Такое устройство будет непрерывно накачивать воду в летний душ в знойный день. Строится насос, работающий на солнечной энергии по следующей технологии.

  1. Ищем решетку из трубок. Можно покрасить черной краской уже имеющиеся конструкции. Решетка должна иметь один выход.
  2. Выход решетки проводится в боковую поверхность емкости, например, алюминиевого бидона.
  3. На крышке емкости ставится впускной и выпускной клапаны. Можно использовать ниппели от автомобильных шин.
  4. К патрубку решетки внутри бидона подсоединяется резиновый баллон, например, кусок той же самой автомобильной камеры.
  5. Выходной патрубок в крышке бидона соединяется шлангом или трубопроводом с трубой, погруженной в емкость с водой или в скважину. Второй конец трубы из скважины через дополнительный отвод выводится над черной решеткой и снабжается наконечником от садовой лейки.

Насос готов. При нагревании решетки воздух в ней расширяется и надувает баллон, вытесняя из него воздух. Резиновый баллон надувается и через выпускной клапан вытесняет воздух через трубку в трубу, погруженную в воду. Пузыри воздуха попадают в трубу и поднимаются вверх, увлекая воду за собой. Часть воды отводится через лейку и охлаждает решетку. Цикл повторяется снова.

Усовершенствовать устройство можно, закачав в решетку газ из бытового пропано-бутанового баллона.

Такое устройство может работать даже зимой, только теперь воздух атмосферы охлаждает содержимое решетки, а вода из подземной скважины (ее температура выше ноля) – нагревает его.

Строим водяной насос из тормозной камеры автомобиля

Если у вас в гараже завалялось несколько тормозных камер, то из них тоже можно сделать простейший водяной насос.

Водяной насос из тормозных камер

  1. Разбираем тормозную камеру. Все найденные отверстия заделываем герметичными заплатками.
  2. На нижней поверхности устанавливаем два клапана: впускной и выпускной.
  3. В верхней части детали прорезается отверстие для штока поршня.
  4. Самим поршнем будет служить кусок резины — мембрана, зажатая между верхней и нижней частью.
  5. Соединяем мембрану со штоком через прокладки на болты.
  6. В боковой части устройства крепим кронштейн для подсоединения рычага насоса.
  7. Подсоединяем рычаг на кронштейн, а конец рычага – к штоку.

Насос готов. Движением рычага мы создаем разряжение или излишнее давление в нижней части устройства. В зависимости от положения мембраны открывается впускной или выпускной клапаны.

Как видите, применив немного сноровки и фантазии вы сможете самостоятельно построить водяной насос практически из любых подручных средств. Если вы хотите узнать еще несколько технологий, посмотрите обучающее видео.

Видео — Водяной насос своими руками

Устройство простейшего поршневого насоса-качка

Установка поршневого насоса на трубчатый колодец

Самодельный поршневой насос-качок

Самодельный насос из бочки на огне

Поршневой водяной насос на участке

Водяной насос своими руками

Варианты устройства волнового насоса

Внешний вид поршневого насоса-качка

Водяной насос из тормозных камер

Водяной насос на солнечной энергии

kanalizaciyaseptik.ru

Ручной водяной насос, изготовленный своими руками, необходимый в любом хозяйстве

Загрузка...

Для любого загородного жителя или дачника, первостепенной задачей становится полноценное и бесперебойное обеспечение своего хозяйства водными ресурсами. Даже если нет финансовой возможности приобрести приспособление для откачки воды, многие дополнительно стараются изготовить водяной насос своими руками. Это обусловлено частыми перебоями с электроподачей в садоводствах, что выводит из строя покупные модели насосов. Следует отметить, что и в домашних условиях без водяной помпы для откачки воды просто не обойтись: для замены воды в аквариуме, как альтернатива кулера и так далее.

Возможные варианты ручных насосов своими руками

Существует множество вариантов поднятия воды на поверхность, и, соответственно, конструкции нужны в каждом случае разные. Все ручные насосы для перекачки воды, изготовленные кустарным способом отличаются лишь по сложности сборки конструкции. Для создания таковых не требуется особо богатая база технических познаний, достаточно приложить усилия и желание. Финансовая сторона вопроса просто ничтожна, а порой, достаточно будет наличие любых сподручных материалов, которых на даче предостаточно. Рассмотрим более подробно как сделать насос для воды своими руками для хозяйственных нужд.

Мини насос для перекачки воды

Чтобы откачивать любую жидкость, особой популярностью пользуются приспособления, не требующие долгой сборки. Именно такой мини насос для воды можно быстро сконструировать из пластиковой тары из-под лимонада. Его удобство заключается ещё и в том, что отпадает потребность в электричестве. Пользоваться им можно постоянно, не ставя никаких ограничений на водные ресурсы.

Это наиболее простая конструкция из всего огромного перечня. Самодельную помпу для перелива воды возможно сделать своими руками всего за несколько минут. В качестве исходных материалов подойдут: резиновая трубка или шланг, горловины от пластиковых бутылок с крышками. Такое приспособление крайне необходимо иметь на любом приусадебном участке, где требуется частый и интенсивный полив.

Суть работы такого насоса состоит в перекачке жидкости из одной ёмкости в другую.

В первую очередь надо сделать клапан в виде капли. Берётся крышка и из внутренней прокладки вырезается круг меньшим диаметром, с маленьким сегментом сбоку. Заместо прокладки можно использовать обычную изоленту. Теперь в крышке от бутылки просверливаем дыру диаметром до 8 мм. Готовый клапан вставляется в крышку и завинчивается в неё обрезанное горлышко. Любую тоненькую трубку просовываем в отверстие клапана и поверх этого надеваем обрезок от другой бутылки, в форме воронки. С другой стороны, надевается отводящий шланг.

Теперь все готово к работе! Заборная часть погружается в ёмкость с водой и после одного резкого движения руки вверх и вниз, жидкость начинает подниматься по шлангу. Дальше ничего делать не надо, так как включается процесс самотёка.

Также рекомендуем прочитать:

По аналогичному принципу работает помпа для аквариума своими руками. С её помощью можно значительно облегчить откачивание грязной воды из ёмкости большого размера.

Практически все насосы осуществляют одинаковую функцию — это откачка воды из точки а в точку б. Так как не все в состоянии приобрести дорогой насос для снабжения своего хозяйства водными ресурсами, то становится актуальным и крайне необходимым изготовление помпы своими руками.

Откачка воды из колодца станет не столь утомительной, если для этого пользоваться подобными агрегатами. Поместив шланг для забора воды в любой водоём поблизости, колодец или яму, можно беспрепятственно весь сезон осуществлять полив. Это универсальное устройство удобно использовать для удаления лишней воды из подвала, для осушения ям и ещё для многого.

Как сделать помпу

Перечислим главные составляющие любого самодельного насоса поршневого типа:

  • нижний и обратный клапаны;
  • поршень;
  • любой отрезок трубы из стали или пластика.

Если идти по самому простому пути, то выбирают волновой насос. Он приводится в действие за счёт волнообразных колебаний жидкости. Здесь основной деталью является корпус в виде шланга, на торцы которого монтируются втулки с уплотнителем. Один конец трубы закрепляется на бревне, а другой на вертикально вкопанный кронштейн. Таким же образом устанавливается кронштейн для помпового насоса. В этом случае, с двух сторон пластикового или стального корпуса подсоединяются шланги. Снизу идёт забор воды, а сверху она выходит наружу. Этот вариант вполне пригоден для откачки грязной воды из ямы, поднятия питьевой воды из колодца или любых других мест.

Ручная помпа для откачки воды

Пусть это не совсем то, что можно приобрести в магазине, но не менее эффективно и не так затратно. Если приложить немного мастерства и своего личного времени, то получится полноценный помповый насос. Для этого потребуется:

  • автомобильная камера;
  • тормозная камера;
  • шарики из металла;
  • медные трубки;
  • дрель и другие инструменты.

В тормозной камере следует закрыть все технологические отверстия, за исключением одного, для штока. В нижней её части просверливают два отверстия под клапаны.

В медную трубку с утолщёнными стенками, вставляется шарик. А чтобы он не выскочил во время работы помпы, поперёк отверстия припаивают кусочек проволоки. Конструкция обратного клапана изготавливается аналогичным способом. Отличие лишь в том, что между шариком и проволокой надо разместить пружину.

Теперь обратный и входной клапаны крепят в отверстия на нижней поверхности тормозной камеры.

Штоком здесь выступает резина от камеры колеса. Из неё вырезается круг с отверстием посередине. В полученный уплотнитель вставляется штырь с нарезкой под резьбу и закрепляется гайками. Вся конструкция фиксируется с двух сторон к тормозной камере в нижнюю область, где клапана. Для привода в действие такой ручной помпы, потребуется рычаг. Один его конец соединяется со штоком, а другой — со стационарным кронштейном.

Для осуществления поливочных работ отлично подойдёт устройство, под названием «печь». Здесь основной деталью является обычная большая бочка. Главное, чтобы она имела полную герметичность. В нижней части бочки монтируется кран, а наверху располагается шланг.

Для образования пара внутри ёмкости потребуется вначале залить туда немного воды. Шланг опускается в колодец или в озеро. Внизу разводим костёр или включаем паяльную лампу и за счёт образовавшегося внутри пара, весь воздух удаляется, а по шлангу начинает поступать вода. Таким образом, бочка быстро наполняется и можно начинать орошение через кран.

В любом случае самодельный ручной насос никогда не будет лишним на даче, даже если есть хороший производственный насос. Например, при его поломке или отключении электроэнергии, все хозяйственные работы моментально встанут.

Внимание, только СЕГОДНЯ!

Загрузка...

landshaftnik.com

Как сделать водяной насос своими руками: типы конструкций, технология изготовления

Водяной насос вполне можно собрать своими руками

Насосы, работающие на электричестве, или насосные станции помогают доставить воду из скважины к месту назначения – в дом, баню, на огород или к колодцу. Перепады напряжения в сети или полное обесточивание загородного дома приводит к необходимости использования ручных насосов, которые работают без электричества.

Содержание статьи

Назначение ручного водяного насоса

Назначение ручного прибора идентично тому, который работает от сети – перекачивание воды из источника к точкам потребления. Как правило, в загородных коттеджах и на дачных участках источником является скважина или колодец, иногда – река, но такая вода может использоваться лишь для полива огорода и ни в коем случае не для употребления в пищу.

Ручные мини-насосы могут быть нескольких видов

В домах постоянного и семейного проживания при наличии электромагистрали рациональнее использовать насосные станции, а ручные агрегаты держать на случай отключения энергоснабжения.

На дачном участке с небольшим водопотреблением из скважины выгоднее использовать насосное оборудование ручного типа. Для полива цветника или теплицы можно достать воду из колодца или накачать из колонки. Регулярный и полноценный полив даже небольшого огорода требует применение насоса, управляемого парой рук.

Виды ручных мини-насосов:

  • Крыльчатый;
  • Поршневой;
  • Штоковый глубинный;
  • Мембранный.

Многие умельцы занимаются самостоятельной сборкой ручных агрегатов. Для подъема жидкости с глубины до 5 м обычно используется поршневой насос, штоковый – если нужно качать воду со скважины более 10 м в глубину.

При установке также важно выбрать правильный диаметр скважины. Чтобы можно было установить насосную систему любого типа, рекомендуется вырыть скважину более 4 дюймов в диаметре.

Принцип действия поршневого устройства

Постоянное повышение тарифов на электроэнергию, её частые отключения и перебои заставляют владельцев частных домов и дач оборудовать скважины ручным оборудованием, помимо электронасосов. Поршневой прибор, он же насос-качок или плунжерный, — самый простой вид водозаборного оборудования, которое можно изготовить своими руками.

Принцип действия насоса:

  1. Поршень, находящийся внутри цилиндра, свободно перемещается. Внутри цилиндра также находится выходное и входное отверстия, которые оснащены специальными клапанами.
  2. Чтобы облегчить работу, между поршнем и нижним клапаном устанавливают прочную пружину, которая притягивает поршень
  3. Во время перемещения поршня воздух в цилиндре разряжается, после чего клапан открывается и впускает воду из источника.
  4. При обратном движении впускной клапан закрывается, а вода поступает наружу через выходное отверстие.

Работа поршневого насоса зависит от прилагаемых усилий – этот фактор, а также объем цилиндра, влияет на производительность устройства.

Перед использованием поршневого насоса специалисты рекомендуют сперва изучить принцип его действия

Полноценно обеспечить дом и участок водой с помощью такого насоса не получится – его производительность достаточно мала для таких объемов работ.

Но в критический момент этого приспособления будет достаточно, чтобы набрать воды в дом и полить урожай. Поршневой водный насос можно сделать своими руками, имея определенный набор материалов и минимум инструментов.

Технология изготовления своими руками

В отличие от загородного дома, где от качественного водоснабжения зависит не только будущий урожай, но и комфортная жизнь в доме, для дачных нужд достаточно использовать небольшой самодельный насос с поршнем.

Для облегчения работы по изготовлению нужно скачать из интернета чертежи и распечатать.

Поршневой насос, созданный из подручных средств, можно использовать для выкачки воды из неглубоких скважин или колодцев.

Технология изготовления:

  1. Для корпуса используется труба определенного диаметра нужной длины. Стандартные значения цилиндра: диаметр – более 8 см, длина – около 100 см. Сечение цилиндра может быть как круглым, так и любой другой формы – квадратным, прямоугольным.
  2. Внутренние стенки цилиндра должны быть гладкими. Если корпус изготавливался с помощью сварки, внутренние швы нужно обработать наждачной бумагой.
  3. К корпусу приварить кронштейны из металлических уголков. К ним будет крепиться рычаг качка.
  4. В верхней части корпуса будет располагаться сливной патрубок – под него нужно сделать отверстие.
  5. Крышки цилиндра, как правило, изготавливаются из металла или прочного пластика. Сверху в крышке нужно сделать отверстие под шток, нижняя соединяется с клапаном.
  6. Изготовить поршень можно из металла или любого подходящего материала. Пластина поршня должна полностью повторять сечение цилиндра, а толщина уплотнителя в виде резинки, который устанавливается на пластину, не должна быть менее 5 см.
  7. Металлический прут сечением 1-1,5 см вставляется в середину поршня и крепится снизу гайкой, а сверху прикручивается к рычагу. Рычаг можно сделать из металлической трубки 3 см в диаметре, в середине которой располагается болт – он будет крепиться между кронштейнами. Верхнюю часть трубы необходимо сплющить и просверлить отверстие под размер болта, который будет крепить шток. За второй конец рычага человек будет держаться во время качания воды из скважины.
  8. Для изготовления входного клапана понадобится кусок жесткой резины с сечением, как у цилиндра. Направляющая, которая крепится в центре клапана, будет возвращать поршень в корпус при каждом движении.

Когда все детали готовы, можно собирать их в одну конструкцию. После завершения работы ручной насос нужно проверить, поместив его в источник с водой.

Ручная помпа для бутилированной воды

Большинство жителей как мегаполисов, так и загородных домов используют для употребления в пищу очищенную воду, которая хранится в больших бутылях по 19 л. Наливать ее из этой емкости довольно проблематично, поэтому используется водяной мини-насос – помпа, которая надевается на горлышко бутыли и помогает перекачивать воду из нее в чашку или кастрюлю.

Помпа для воды может быть механическая или с электрическим приводом

Можно выделить:

  • Механическую ручную помпу;
  • Помпу с электрическим приводом.

Как правило, в комплекте с бутылью идет механическая помпа, принцип работы которой похож на обычный ручной насос. Оказывая давления на кнопку, помпа приводит насосный механизм в действие. При покупке помпы прилагается запасной поршень на случай поломки.

Емкости с очищенной водой используются не только в быту, часто такие бутыли с помпой можно увидеть в офисных помещениях, больницах или на производстве – в местах большого скопления людей.

В отличие от механической модели помпы, которая требует определенных усилий, электрический вариант полностью упрощает работу прибора. Насос для бутилированной воды работает от обычной батарейки. Нажав на кнопку один раз, жидкость из емкости польется сама. Подача прекращается повторным нажатием на кнопку.

Для подачи воды из неглубокой скважины или колодца на даче можно использовать ручные микронасосы, которые можно сделать своими руками из подручных материалов. На участках с большей потребностью в воде рекомендуется устанавливать насосную станцию, работающую от электричества, или мотопомпу, которая оснащена двигателем внутреннего сгорания.
