Как сделать водяной насос своими руками


Мастер-класс о том как сделать мощный, низковольтный водяной насос для различных нужд. К примеру выкачать бочку воды для полива растений и т.п. Насос отлично работает от аккумуляторной батареи 12 В, что является его первостепенным достоинством.

Понадобится



Изготовление водяного насоса


Берем переходник с диаметра 50 мм на 32 мм.

И заглушку для трубы на 50 мм.

В заглушке размещаем отверстия под двигатель: два под винты крепления, одно под вал.

Высверливаем и зачищаем от заусенцев.

Теперь необходимо отрезать нижнюю чать. Размечаем ровную линию вращая заглушку.

Отпиливаем ножовкой. При помощи наждачной бумаги выравниваем поверхность и избавляемся от заусенцев.

Так же отрезаем юбку у переходника по той же схеме.

Совмещаем переходник с заглушкой для проверки ровности прилегания поверхностей.

Берем небольшой кусок трубки ПВХ на 20 мм в диаметре и спиливаем ее под угол примерно 45 градусов.
Далее необходимо создать округлую поверхность обрезанного края. Для этого оборачиваем переходник наждачной бумагой и стачиваем край трубки до получения формы окружности.

В переходнике делаем отверстие под трубку.

Вклеиваем трубку в отверстие с помощью клея на эпоксидной основе.

Возьмем одноразовый шприц и проверим насколько плотно он одевается на вал двигателя. Если плотно, то это нормально, так нам и надо.

Отрезаем кончик шприца.

Для изготовления крыльчатки необходимо вырезать квадрат из алюминия. В нем проделать отверстие, такое, чтобы юбка шприца туго одевалась.

Размечаем квадрат на 9 частей.

Проводим диагонали в квадратах через клетку. См. фото.

Срезаем уголки ножницами по металлу.

Загибаем квадраты. Смотрите фото:

Из ненужной камеры от велосипеда или машины вырезаем прокладку под двигатель.

Берем мотор с винтами.

Одеваем прокладку, одеваем заглушку и фиксируем все это винтами.


Затем одеваем отрезанную пипочку от шприца юбкой к мотору.

Далее одеваем крыльчатку. Все должно сидеть очень плотно. Не лишним будет проклеить все клеем на эпоксидной основе.

Из трубы 50 мм диметра вырезаем кольцо, 10 мм шириной примерно. Вставляем половиной в переходник. Ту часть что видно через отверстие — удаляем.

Собираем насос воедино.

Проклеиваем стык горячим клеем.

Сверху на трубку надеваем угловой фитинг.

А в переходник вклеиваем ещё переходник с диаметра 32 мм на 20 мм. Фиксируем на горячий клей.

Вставляем трубку. Это будет заборник для воды.

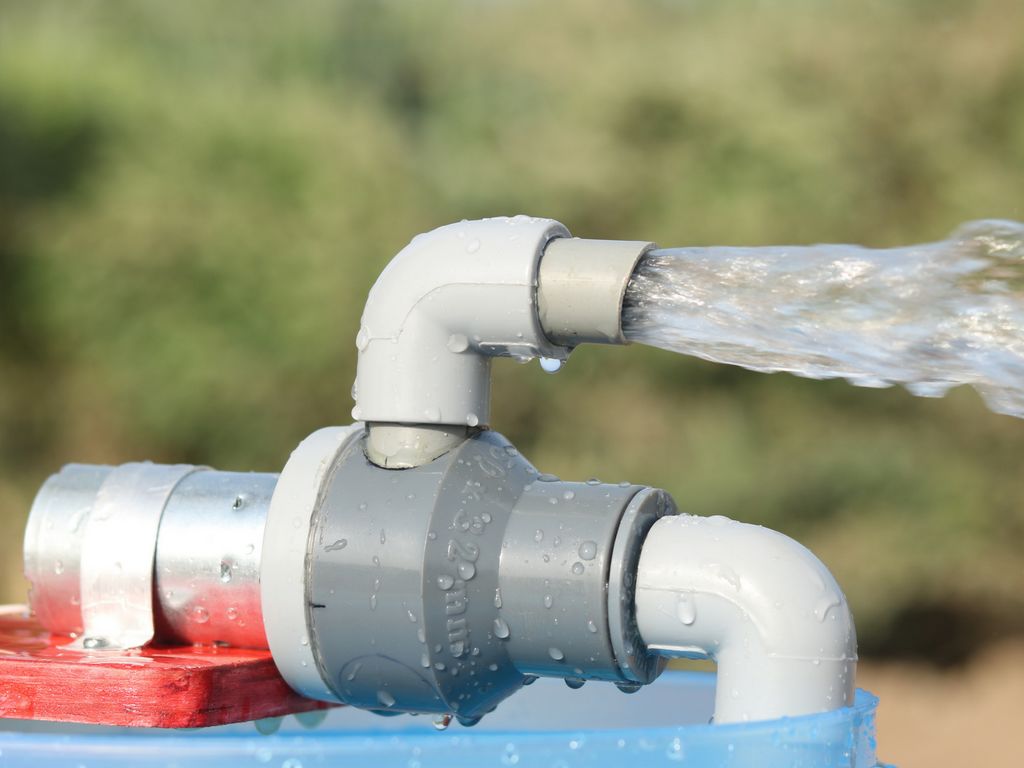

Пришло время испытаниям. Для надежности можно закрепить мотор на доске, обвязав металлическим хомутом.
Подключать систему будем к напряжению 12 В. Опускаем трубу заборника в емкость с водой. Подаем напряжение и насос работает.

Струя отбрасывается примерно на метр.

Где и как использовать подобную конструкцию решать Вам. Всем пока, до новых встреч!

Смотрите видео


Мощный водяной насос для дачи и дома своими руками

Мини водяной насос для дачи или частного дома при желании можно сделать своими руками. Его можно использовать как для полива, так и для перекачки небольших объемов воды.

Первым делом потребуется найти две алюминиевые банки. В одной из них сверлим по центру отверстие. Припаиваем к отверстию латунную втулку, в которую будет вставляться стальной стержень (вал).

Рекомендуем также прочитать, как изготовить самодельную машинку для срезания растительного слоя грунта.



1

Читайте также: Барбекю с возможностью регулировки высоты решетки

Далее вырезаем круглую пластину из алюминия. Также необходимо будет сделать лопасти из алюминиевой трубы, разрезав ее на части.

Припаиваем лопасти к диску, и получаем крыльчатку. Вставляем в отверстие вал и тоже припаиваем. Устанавливаем крыльчатку внутрь алюминиевой консервной банки.

Основные этапы работ

1

Читайте также: Как сделать мощный электронасос для перекачки воды из водоема

На следующем этапе в алюминиевой банке вырезаем отверстие и припаиваем кусок алюминиевой трубки.

Ножницами по металлу или с помощью дремеля отрезаем дно от второй консервной банки. Делаем по центру отверстие. Затем припаиваем кусок алюминиевой трубки.

1

Читайте также: Как сделать простой водяной насос из автомобильного амортизатора (с электроприводом)

Далее потребуется кусок алюминиевой пластины, которая будет выступать в качестве основания. Крепим к ней корпус с крыльчаткой. Устанавливаем корпусные подшипники.

На последнем этапе останется только закрепить на основании два электромоторчика. Соединяем их с основным валом с помощью шкивов и ремней.

1

Читайте также: Как сделать ручной водяной насос для дачи

Подробно о том, как сделать мощный водяной насос для дачи и дома своими руками, смотрите на видео ниже. Идеей поделился автор YouTube канала Creative Channel.

How to make Powerful Water Pump Dual 775 Motor full MetalМне нравитсяНе нравится

Андрей Васильев

Задать вопрос

Делаем водяной насос 💧 своими руками, который качает воду 🚰 без электричества⚡! 👍 | КРОТ.NET — Еженедельный Журнал

Невероятно, но этот лайфхак проверен многими пользователями, и он действительно работает. Не прилагая особых усилий, вы можете своими руками сделать водяной насос, который будет работать, не требуя для этого электричества. Такой прибор будет полезен в любом хозяйстве!

Изготавливаем насос, который качает воду сам по себе

Для того чтобы сделать водяной насос своими руками, вам понадобятся такие материалы:

  • Два обратных клапана.
  • Пластиковая труба для пайки.
  • Тройник.
  • Колено.
  • Резьбовые концы.
  • Различные емкости.
  • Паяльник или горелка.
  • Токарный станок или резьбовые наконечники.

Шаг 1

Фото: youtu.be/AUjKl2c3HqA

Фото: youtu.be/AUjKl2c3HqA

Первым делом вам необходимо приобрести два обратных клапана с любой резьбой.

Шаг 2

Фото: youtu.be/AUjKl2c3HqA

Фото: youtu.be/AUjKl2c3HqA

Чтобы не покупать резьби, необходимо взять пластиковую трубу для пайки, которая будет обрабатываться на токарном станке.

Шаг 3

Фото: youtu.be/AUjKl2c3HqA

Фото: youtu.be/AUjKl2c3HqA

Приступаем к нарезанию резьбы на токарном станке.

Фото: youtu.be/AUjKl2c3HqA

Фото: youtu.be/AUjKl2c3HqA

Готовая труба с резьбой должна идеально подходить к обратному клапану.

Фото: youtu.be/AUjKl2c3HqA

Фото: youtu.be/AUjKl2c3HqA

Вторую трубу прикручиваем к еще одному обратному клапану.

Можно также использовать резьбовые наконечники, чтобы не прорабатывать трубы на станке. Но они достаточно дорогие.

Шаг 4

Фото: youtu.be/AUjKl2c3HqA

Фото: youtu.be/AUjKl2c3HqA

Так выглядит готовая конструкция. Потоки воды идут вверх. Потом они они уходят на подачу в шланг, где будет установлен краник. В центре будет установлен расширительный бачок.

Шаг 5

Фото: youtu.be/AUjKl2c3HqA

Фото: youtu.be/AUjKl2c3HqA

Так выглядит готовая конструкция, которая качает воду в бак.

Как это работает? Такая конструкция способна качать воду в бак, который находится на высоте до трех метров. Вода поступает в трубу, один из клапанов пропускает воду вверх, а обратно — нет. Второй клапан стоит наоборот и обеспечивает пульсацию.

Фото: youtu.be/AUjKl2c3HqA

Фото: youtu.be/AUjKl2c3HqA

Откручиваем один из клапанов, чтобы конструкция начала работать.

Для корректной работы клапана нужна беспрерывная подача воды. Диаметр труб и шлангов может быть любой. Чем шире, тем больше поток воды вы получите. Таким нехитрым способом вы можете устроить регулярный полив своих грядок на огороде, если рядом с участком есть водоем.

Если вам понравилась наша статья, поставьте лайк 👍

✔️ Подписывайтесь на канал, чтобы не пропустить ничего интересного!⚡

Для скептиков которые не верят в работоспособность конструкции советуем посмотреть видео на сайте

Больше фотографий и видеоконтента на сайте https://krrot.net ❤️

Можно ли и как изготовить насос своими руками в домашних условиях?

Из статьи вы узнаете, как сделать насос для воды своими руками. Часто возникает ситуация, когда необходимо минимальными средствами решить проблему перекачивания жидкости. Ниже будет рассказано о наиболее популярных самоделках, повторить которые вы сможете без посторонней помощи. И начнем с простого, переходя к все более сложным конструкциям.

Насос для перекачивания жидкости

Это самая простая, примитивная и дешевая конструкция. Никаких трудностей не составит повторить ее. Вам потребуется наличие таких материалов:

  1. Пластмассовая бутылка – 2 штуки.
  2. Одна пробка для бутылки.
  3. Кусок пластиковой трубы.
  4. Шланг.

Сначала делаете клапан лепесткового типа. Для этого нужно вынуть из крышки прокладку, затем обрезать ее по кругу, чтобы она оказалась немного меньше, чем диаметр горлышка. Но не нужно трогать сектор в 15-20 градусов. Он должен быть в ширину таким, чтобы прокладка не отрывалась. Затем по центру крышки нужно высверлить отверстие около 8 мм диаметром. После этого вставляете прокладку и накручиваете крышку на горлышко, обрезанное заранее.

В итоге у вас должен получиться простейший клапан. В него вставляете трубу из пластика. От второй бутылки нужно отрезать верхушку. У вас должно получиться что-то вроде заборной воронки. Ее нужно закрепить сверху трубы. На втором конце трубы нужно поместить изливной шланг. Вот и все, можно приступать к эксплуатации устройства.

Часть в форме конуса помогает обеспечить открывание под действием жидкости. Также клапан не сможет ударять о днище. Чтобы заставить жидкость подняться по трубе, нужно резко двигать руками вверх и вниз. После этого вода начнет сама течь по трубе.

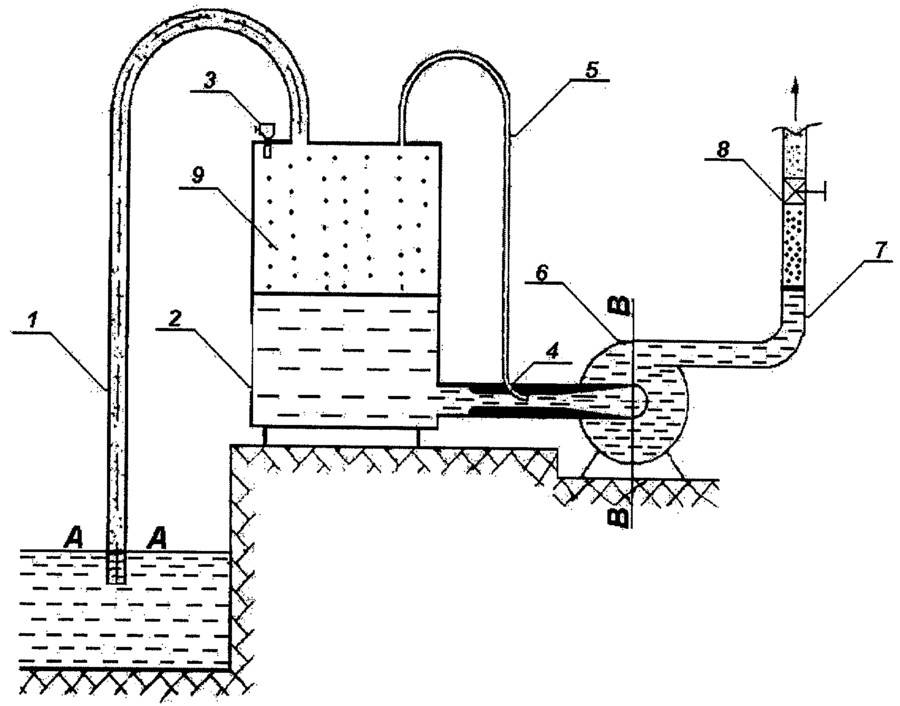

Помпы с различным приводом

Одна из простых и востребованных конструкций – это насос, изготовленный из помпы с рукоятью. Чтобы изготовить такую конструкцию, вам потребуется старый корпус от глубинного насоса или же металлические трубы различного диаметра. Также вам нужен будет привод, который позволит совершать вращательные движения.

Существуют насосы вибрационного типа. Такие часто можно встретить в продаже. Они недорогие, но для самостоятельного изготовления нужно иметь хотя бы начальные познания в электротехнике. Суть в том, что на сердечнике из металлических пластин наматывается катушка, на которую поступает питание – 220 В/50 Гц. К сердечнику притягивается металлическая пластина, соединенная с мембраной. Частота колебаний такая же, как у переменного тока – 50 Гц. Другими словами, мембрана в секунду совершает 50 движений.

Ручная помпа и прямой излив

Такое устройство можно причислить к простым, позволит перекачать воду из колодца или бочки. Стоимость сооружения минимальная, собирается конструкция очень быстро. А теперь о том, из чего можно сделать насос такого типа:

  1. Пластиковая труба диаметром 50 мм.
  2. Муфта для трубы диаметром 50 мм.
  3. Труба и отвод ППР.
  4. Заглушка из ПВХ диаметром 50 мм.
  5. Резина – толщина 4 мм, диаметр 50 мм.
  6. Обратный клапан – диаметр 15 мм.
  7. Пустой баллон (например, от силикона) – объем должен быть около 300 мл.
  8. Винтовой хомут для стяжки.
  9. Заклепка.
  10. Накидная гайка диаметром 15 мм.

Далее мы последовательно разберем изготовление всех элементов и сборку конструкции.

Как сделать обратный клапан

Для изготовления обратного клапана понадобится заглушка диаметром 50 мм. В ней потребуется высверлить по всему периметру дырки диаметром 5 мм. По центру делаете отверстие, в которое впоследствии будет установлен болт с гайкой или заклепка. Изнутри заготовки нужно установить диск из резины. Обратите внимание на то, что он должен закрывать все просверленные отверстия. Но тереться о стенки заготовки он не должен.

По центру стягиваете заготовку и диск при помощи болта с гайкой или заклепки. Если в наличии имеется обратный клапан заводского исполнения, то можете использовать его.

Изготовление гильзы и поршня

Так как наша задача – сделать насос в домашних условиях, то будем использовать только материалы, имеющиеся в наличии. Для изготовления гильзы вам потребуется знать глубину колодца. Далее необходимо обрезать пластиковую трубу до необходимой длины. В раструб затем нужно вставить клапан, чтобы он не отпал, закрепляете при помощи саморезов. На втором конце ставите заглушку, в которой заранее делаете отверстие диаметром 25 мм. В нее впоследствии будете ставить трубу ППР.

Теперь можно приступить к изготовлению поршня. Для этого от пустого баллончика нужно отрезать носовую часть. Затем нагреваете баллон и вставляете в пластиковую гильзу. Таким образом, чтобы диаметр баллона оказался таким же, как у гильзы. После этого нужно насадить баллон на клапан. Лишнее нужно отрезать. Крепеж окончательный нужно произвести гайкой накидного типа.

Что касается штока, то необходимо, чтобы он был длиннее гильзы на 5-6 см. Разогреваете один край штока и ставите его в клапан. Сразу же нужно стянуть конструкцию при помощи хомута. Затем вставляете шток в гильзу, затем через муфту нужно закрепить заглушку. И в завершение на конце трубы закрепляете отвод из ППР. Теперь подключаете шланг и качаете воду.

Помпа с ручным приводом и боковым изливом

Прошлая конструкция обладает одним недостатком – движение излива происходит вместе со штоком. А это не очень удобно. Давайте рассмотрим, как сделать ручной насос с изливом сбоку. Конструкция немного сложнее предыдущей, но пользоваться нею намного удобнее. Для этого модернизируется гильза. В конструкцию добавляется тройник из ПВХ диаметром 50 мм и отводом под углом 35 град. Тройник этот устанавливается в верхней части гильзы.

Рядом с поршнем в штоке нужно высверлить несколько отверстий. Диаметр – чем больше, тем лучше. Но без фанатизма, так как можно нарушить целостность всей конструкции. Поршень при работе должен двигаться вверх и выталкивать воду в выпускную трубу. Крышка, которая находится сверху, выполняет функции опоры. В такой конструкции вода будет выливаться между гильзой и штоком.

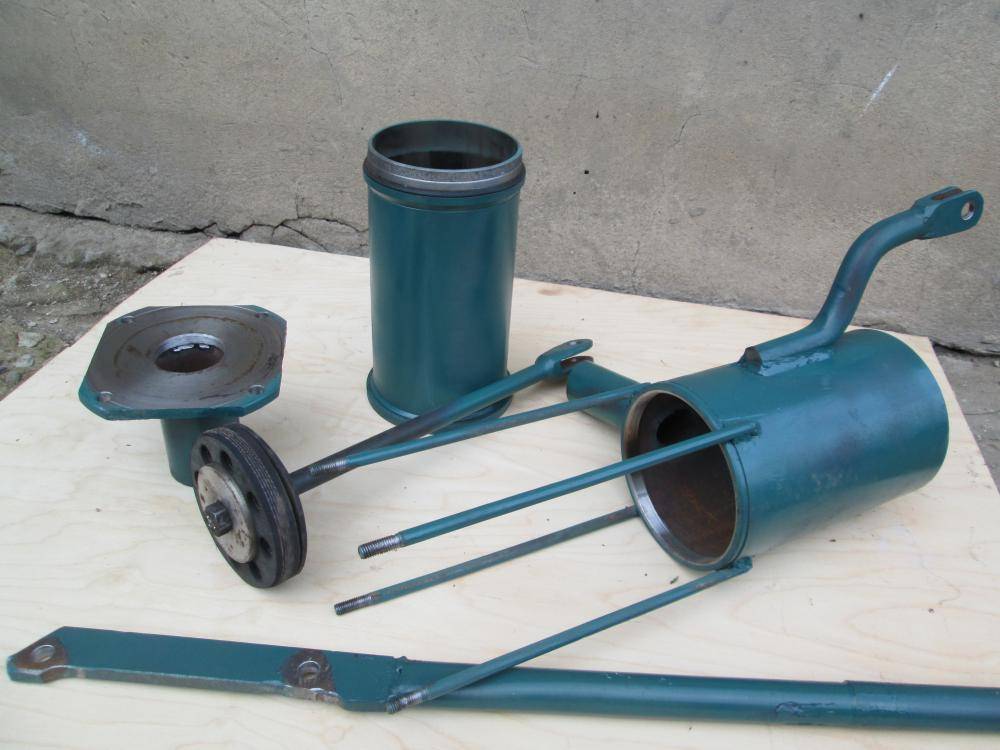

Поршневой насос для скважины

А теперь обсудим, как самому сделать насос для выкачивания воды из скважины. Сразу нужно отметить, что конструкция подойдет для скважин глубиной не больше 8 метров. Шток имеет жесткую связь с рукоятью, поэтому вверху крышка отсутствует. Для изготовления вам нужно запастись такими материалами:

  1. Металлическая труба – диаметр 10 см, длина 1 м.
  2. Резина.
  3. Два клапана.
  4. Можно даже самодельный поршень.

Важный параметр, который влияет на производительность – это герметичность.

Пошаговое изготовление

Все элементы, которые входят в конструкцию, можно без труда изготовить своими руками. Как сделать насос такого типа, сейчас и рассмотрим:

  1. На первом этапе делаете гильзу. Чтобы изготовить этот элемент, нужно посмотреть на то, какая поверхность внутри трубы. Идеальный вариант – это старая гильза от мотора грузовика или трактора. Она идеально гладкая внутри, не придется осуществлять шлифовку. Кроме того, обеспечивается высокая степень герметичности. К нижней части гильзы нужно приварить стальную болванку. Она должна по форме и размерам совпадать с оголовком скважины. По центру в днище нужно поставить клапан. В эстетических целях нужно изготовить верхнюю крышку, но можно обойтись и без нее. Для штока, к которому закреплен поршень, в крышке нужно сделать щелевидное отверстие.
  2. Для поршня нужно взять два диска из металла и кусок резины, который укладываете между ними. Обратите внимание на то, что резина должна быть немного больше по диаметру, нежели диски. Надежно стяните болтами эти три элемента. Получится своеобразный «сэндвич». Должен получиться обод из резины, который позволит уплотнить расстояние между гильзой и поршнем. К одному из дисков нужно приварить проушину для соединения со штоком.
  3. Лепестковый клапан также можно сделать самостоятельно. Вам потребуется небольшой толщины резиновый диск. В центре сверлите отверстие, через него производите крепеж резины к днищу. Отверстия для впуска воды должны плотно прижиматься резиной.
  4. А теперь можно все собрать воедино. Рекомендуется на оголовье скважины и в дне насоса нарезать подходящую резьбу. Во-первых, вы сделаете всю насосную станцию герметичной. Во-вторых, это позволит очень быстро производить демонтаж конструкции. После можно поставить на верхнюю часть крышку и закрепить на штоке ручку.

Если скважина очень глубокая, то лучше воспользоваться следующим типом насоса.

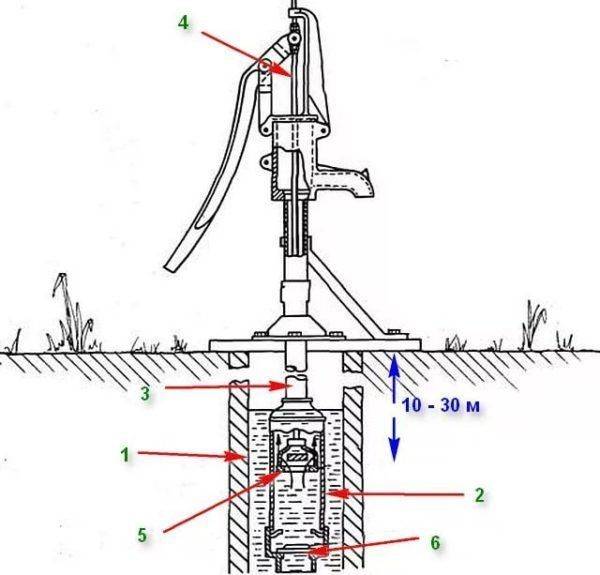

Глубинный насос поршневого типа

А теперь о том, как сделать водяной насос для выкачивания из глубоких скважин. Суть доработки заключается в том, что гильза насоса ставится практически на дно скважины. Следовательно, шток может иметь длину и 10, и даже 20 метров. Не очень легкая конструкция получается.

Поэтому можно прибегнуть к одному из способов:

  1. Сделать шток из цепи.
  2. Сделать шток из алюминия или даже пластика.

Если решите сделать шток из цепи, придется в гильзе ставить возвратную пружину, чтобы поршень уходил в нижнее положение.

Стиральная машина – хороший донор!

Нередко в хозяйстве имеется несколько «лишних» деталей от старых стиральных машин. Давайте рассмотрим, как сделать водяной насос из ненужной стиралки. Для этого вам потребуется снять с нее насос, который используется для слива воды. Конструкцию, которую вы получите в итоге, можно использовать при перекачивании жидкости с глубины не более двух метров. Также вам потребуется обзавестись такими материалами:

  1. Лепестковый клапан – можно самодельный, но лучше позаимствовать от стиралки.
  2. Пробка от бутылки и заглушка.
  3. Кусок шланга.
  4. Трансформатор 220/220 В.

Если планируете использовать клапан от стиралки, то его придется доработать. Одно отверстие придется заглушить при помощи пробки от бутылки.

Непосредственно на насосе все ненужные отверстия также закрываются. Если корпус изготовлен из металла, обязательно сделайте надежное заземление. Клапан лепесткового типа нужно соединить со шлангом и опустить в воду. Второй конец соединяете с насосом. Для запуска нужно набрать в насос и впускной шланг воду. Привод можно осуществлять от любого подходящего мотора. Идеальный вариант – это электродвигатель, который установлен на стиралке.

Пригодится и старый компрессор

Допустим, у вас имеется воздушный компрессор. Или хотя бы тот, который используется в холодильниках. Давайте рассмотрим, как сделать насос из компрессора. Для этого вам понадобится трубка для подачи воздуха (диаметром 1-2 см) и для воды (диаметром 2-3 см).

Работает насос по очень простому принципу. В изливной трубке делаете отверстие как можно ближе к нижней части. Обратите внимание на то, что отверстие нужно делать вдвое больше, нежели толщина трубки, по которой подается воздух. Теперь нужно вставить трубку и включить компрессор. Преимуществ у конструкции довольно много. И самые главные – это то, что он не забивается и его можно собрать буквально за несколько минут. А КПД у такой конструкции порядка 70%.

Шестеренчатые насосы

За основу можно (и нужно) взять масляные насосы, которые устанавливаются на грузовиках или тракторах. Также подойдут насосы гидроусилителей от аналогичной техники. Примерно такие характеристики должны быть:

  1. Объем рабочей камеры – 32 куб. см.
  2. Максимальное создаваемое давление – 2,1 Бара.
  3. Скорость вращения – 2400 об./мин.
  4. Максимальная скорость вращения – 3600 об./мин.
  5. Производительность – 72 литра за минуту.

Для вращения шестерен нужно использовать электродвигатель стиральной машинки. Впрочем, можно раскрутить насос даже мотором от электродрели. Преимущество электродвигателей от бытовой техники в том, что в них уже имеется система запуска, а самое главное – работают они от сети 220 В.

При изготовлении насоса нужно обратить внимание на то, в какую сторону смотрит стрелка на корпусе. Если не развивает электродвигатель нормальную скорость, понадобится устанавливать редуктор или шкивы с ремнями. Преимущество шестеренчатых насосов очевидно – они создают нужное давление даже без заполнения жидкостью перед первым запуском. Но потребуется вхолостую дать отработать насосу 20-30 минут, чтобы предотвратить появление коррозии на стальных элементах.

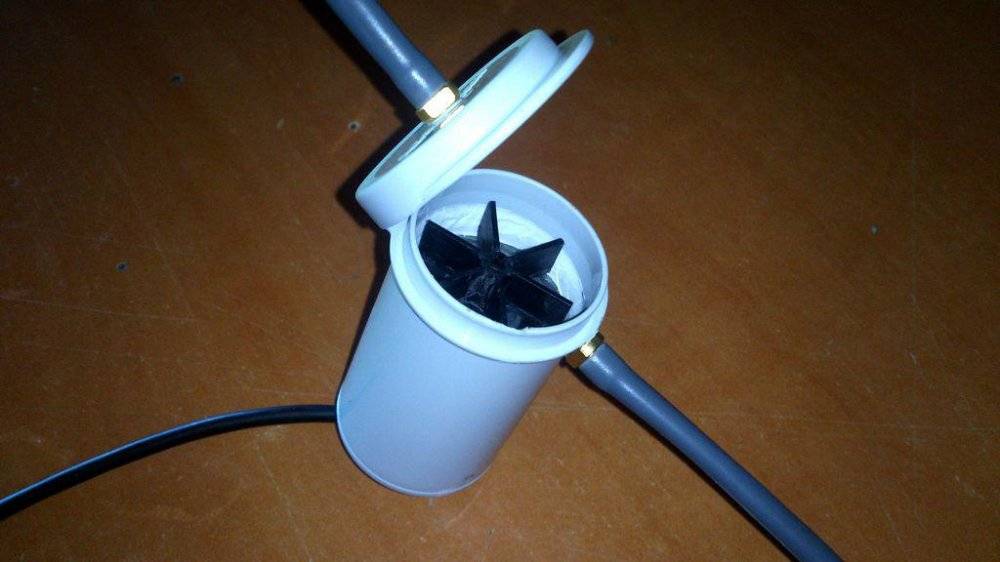

КАК СДЕЛАТЬ НАСОС ИЗ МОТОРЧИКА

Родилась идея сделать самому мини фонтанчик. Сама конструкция фонтана — это отдельная история, а в этой статье пойдет речь о том, как сделать насос для циркуляции воды своими руками. Эта тема не нова и уже не раз описывалась в интернете. Я лишь показываю свое воплощение в жизнь этой конструкции. Если кому лень делать, то такие насосы продаются на Алиэкспресс в районе 400р (цена на февраль 2016).

Итак, приступим. В качестве корпуса был использован пузырек от каплей для носа. Кому интересно, буду писать размеры некоторых деталей. Так вот, внутренний диаметр пузырька 26,6 мм, глубина 20 мм. В нем с задней стороны сверлится отверстие чуть больше, чем диаметр вала двигателя, а сбоку отверстие для  выхода воды (диаметром 4 мм). К нему сначала на суперклей, а потом на термоклей крепится трубка, по которой впоследствии будет подниматься вода на вершину фонтана. Ее диаметр 5 мм.

Также нам понадобится передняя крышка. В ней по центру просверлил отверстие 7 мм. Все корпус готов.

Далее приступаем к внутренностям. В качестве основы крыльчатки была использована шестерня с самого двигателя. Ее приклеил на основание, вырезанное из коробки «tic tac».

В основании сверлится отверстие для вала. Диаметр основания, сами понимаете, должен быть меньше, чем диаметр корпуса. У меня примерно 25 мм. По сути, оно вообще не нужно и используется только для прочности. Сами лопасти можно увидеть на фото. Сделаны из той же коробки и обрезаны по диаметру основания. Клеил все суперклеем.

Приводить во вращение крыльчатку будет двигатель. Вынут был, скорее всего, из какой-то игрушки. Параметров его не знаю, поэтому напряжение больше 5 В не поднимал. Главное чтобы двигатель был «пошустрее».

Пробовал другой со скоростью 2500 об/мин, так он очень низко поднимал столб воды. Далее нужно все собрать и хорошо загерметизировать.

А теперь испытания. При питании 3 В ток потребления 0,3 А в режиме нагрузки (то есть погруженный в воду), при 5 В – 0,5 А. Высота подъема столба воды при 3 В составляет 45 см (округлил в меньшую сторону). В таком режиме его оставил в воде на час.

Испытание выдержал нормально. Как долго он прослужит — это хороший вопрос, на который ответить сможет только время. При питании 5 вольт вода поднимается на высоту 80 см.

Все это можно увидеть на видео.

Видеоролик

Отдельно по поводу шума. На суше его довольно таки хорошо слышно. Под водой при 3 В в полной тишине совсем немного различим шум насоса. За журчащей водой его совсем не слышно. Так что можно сделать вывод, что для фонтана, да и для других похожих конструкций, он вполне подходит. С вами был SssaHeKkk.

   Форум

   Форум по обсуждению материала КАК СДЕЛАТЬ НАСОС ИЗ МОТОРЧИКА




MINILED И MICROLED ДИСПЛЕИ

Что такое OLED, MiniLED и MicroLED телевизоры — краткий обзор и сравнение технологий.


SMD ПРЕДОХРАНИТЕЛИ

Приводятся основные сведения о планарных предохранителях, включая их технические характеристики и применение.



Как сделать насос из водяного счетчика своими руками

Как сделать насос из водяного счетчика своими руками

Содержание статьи:

Если у вас дома лежит без дела старый водяной счётчик, то знайте, что из него можно сделать насос. Куда его затем применить дело каждого, можно использовать для полива огорода или перекачивать воду из резервуаров.

Главное, что из уже ненужной вещи, которую осталось, что только выкинуть, можно сделать полезную самоделку для дома.

Как сделать насос из водяного счетчика

Перед вами старый водяной счётчик, его мы и будет переделывать в насос. Некоторые новые модели счётчиков для воды имеют совсем иную конструкцию, поэтому переделке под насос они не подлежат.

Что же касается этого счётчика, что на фото, то он имеет небольшой редуктор с циферблатом. Циферблат для изготовления водяного насоса не нужен, поэтому его можно смело снимать и отправлять на свалку.

Также в счётчике есть крыльчатка, которая реагирует на давление воды. Так вот, чтобы сделать насос из водяного счётчика, потребуется оставить редуктор и крыльчатку, а от всего лишнего, следует избавиться.

Когда циферблат будет снят, водяной счётчик можно собирать обратной. Не забудьте перед сборкой редуктора смазать механизм. Особенно это касается старых счётчиков, которые имеют сильные известковые отложения внутри.

Как запустить самодельный насос из счетчика

После сборки, чтобы насос заработал, нужно будет использовать небольшой электродвигатель. Вал электродвигателя подключается к редуктору самодельного водяного насоса. Для эксперимента можно зажать кончик редуктора в шуруповёрте, и, посмотреть, насколько хорошо работает насос из водяного счетчика.

Двигатель для запуска насоса можно взять также от старого шуруповёрта или прикрепить другой, работающий от сети 220 Вольт. Ну а если нужен ручной насос, то следует предусмотреть крепление под рукоятку. Сделать её можно из куска толстой проволоки.

Вот так, используя старый водяной счётчик, легко сделать одну из самых нужных вещей в доме — водяной насос. Кстати, есть ещё одна идея использования самодельного насоса, но только без электричества.

Можно подключить вал насоса к флюгеру, через ремень, который будет вращать редуктор насоса. Таким образом, когда есть ветер, можно использовать насос из водяного счётчика для поливки огорода, не потратив на это ни одной копейки.

В общем, как говорится, у хорошего мастера ничего не пропадёт зря. А ведь раньше я выбрасывал старые счётчики для воды в мусорку, и зря. Если бы я знал о такой полезной самоделке для дома, то, никогда бы этого не сделал.

А как считаете вы? Насколько хорошо представленное приспособление в статье мастеров самоделок navseryki.ru. Оставляйте свои комментарии и не забывайте ставить лайки.

Хитрый микс | Как сделать искусственный ручной водяной насос своими руками

Вы когда-нибудь хотели чего-то очень сильного, но как бы вы ни искали, вы просто не могли найти то, что соответствовало бы вашему бюджету. Дело в точке. Сколько я себя помню, я всегда мечтал о старом добром ручном водяном насосе для нашего сада. Мы искали в Интернете и в фермерских сообществах в нашем районе и нашли один или два, но они были либо слишком дорогими, либо не продавались. Бах вздор, но если самоделки чего-то сильно хотят, то им остается только сделать это.Верно 😉

Творчество не ждет идеального момента. Он создает свои идеальные моменты из обычных. Брюс Гаррабандт

Довольно круто, по моему скромному мнению. А все началось с этого рисунка, нескольких деталей сантехники и трубы из ПВХ. И если вы давно следите за нашим блогом, то знаете, как мы любим делать из труб ПВХ что угодно, от кабельных катушек до гигантских карандашей 😀

Итак, если вы ищете ручной насос и просто не можете расстаться с большим количеством мулы, вот руководство, как сделать своими руками и правильно подготовить трубы из ПВХ к покраске.

Что нужно для изготовления искусственного ручного водяного насоса

Для изготовления водяного насоса вам понадобится:

  • 2 торцевые заглушки с внутренней резьбой 110 мм (4 3/8″)
  • 1 переходное колено на 90 градусов
  • Переходник с муфтой от 50 мм до 40 мм (2″ x 1 1/2″) соединение 110 мм x 50 мм (4 3/8″ x 2″)
  • ПВХ клей или клей
  • 40 мм (1 1/2″) труба ПВХ
  • 50 мм (2″) труба ПВХ
  • 110 мм (4 3/8 ″) Труба ПВХ

Поскольку мы используем трубы из ПВХ во многих наших проектах «сделай сам», и у нас всегда есть обрезки, все, о чем мне нужно было беспокоиться, это найти детали для сантехники. Для тех частей, которые немного более «специализированы», например, перекресток, я люблю использовать Plumb-It здесь, в Центурионе. У них есть эта сумасшедшая, крутая продавщица, которая просто суетится вокруг полок, чтобы найти то, что я ищу, и она не смотрит на меня так: «Ты хочешь сделать ЧТО!!!» 😀

Вам также понадобится

  • Наждачная бумага зернистостью 100 и ацетон
  • Черная пластиковая аэрозольная краска
  • Резьбовая шпилька M10 и шайбы, подходящие для
  • Деревянные обрезки
  • Ржавые гайки и болты
  • Дрель, коронка и ручная пила
8 900 ниже приложил приблизительный план размеров насоса (спасибо, что связались и попросили Рика).Не стесняйтесь адаптировать измерения к костюму.

Как сделать искусственный ручной водяной насос из труб ПВХ

Прежде всего нам нужно подготовить и обрезать трубы и фитинги для нашего ручного насоса. Мне нравится делать большую часть подготовительной работы перед тем, как резать трубы, так как ПВХ может быть немного сложно красить.

Как подготовить трубы и фитинги из ПВХ к покраске

Используйте наждачную бумагу с зернистостью 100, чтобы очистить трубы и фитинги из ПВХ и немного придать им шероховатость. Вы можете обнаружить, что на ваших фитингах есть маркировка, которую также довольно легко стереть шлифованием.

Не забудьте отшлифовать все углы и закоулки. После того, как все биты станут шероховатыми, протрите ПВХ ацетоном. Он помогает открыть «поры» для лучшей адгезии краски и избавляет от пыли и маслянистых остатков.

Теперь трубы из ПВХ готовы к покраске. Всегда используйте аэрозольную краску, предназначенную для пластика. Мне нравится использовать Rust-Oleum, так как у них так много разных цветов на выбор, и вы можете найти их в любом хозяйственном магазине здесь, в Южной Африке. Krylon также производит краски для пластика, но очень немногие магазины продают их в нашем лесу.Так что используйте марку, которая вам подходит, если на банке написано «работает с пластиком» 😉

Мы их немного покрасим, но сначала нам нужно разрезать все эти трубы и соединить их вместе, чтобы получился ручной насос.

Резка труб из ПВХ

Наша искусственная ручная водяная помпа имеет высоту 30 см (11 3/4″) без учета ручки помпы, общая длина которой составляет 43 см (17″). Вы можете изменить приведенные ниже размеры, если хотите, чтобы они были выше. Для водяного насоса и носика я нарезал трубы из ПВХ следующим образом:

  • Водопроводный патрубок
    • 40 мм (1 1/2″) труба из ПВХ – отмерьте и отрежьте 1 шт. 50 мм (2″)
    • 50 мм (2″) труба из ПВХ – отмерьте и отрежьте 1 x 50 мм (2 «) кусок.Если вы хотите удлинить водослив, отрежьте 50-миллиметровую (2-дюймовую) трубу из ПВХ длиннее.
  • Корпус ручного насоса
    • 110 мм (4 3/8″) труба из ПВХ – отмерьте и отрежьте 2 куска по 30 мм (1 2/8″). Приспособьте это, если вы хотите, чтобы ваш ручной насос был выше.

Сборка деталей – носик для воды

Водосточный желоб состоит из 4 частей, как показано ниже:

  • Переходник 90°
  • Муфта переходная – 50 мм x 40 мм (2″ x 1 1/2″)
  • 50 мм (2″) кусок 40 мм (1 1/2″) трубы ПВХ
  • 50 мм (2″) кусок трубы ПВХ 50 мм (2″)

Вставьте переходник в один конец 90-градусного колена и с помощью ПВХ-клея или клея приклейте внутрь 40-миллиметровый (1 1/2″) кусок трубы. Вклейте 50-миллиметровый кусок трубы в другой конец редуктора.

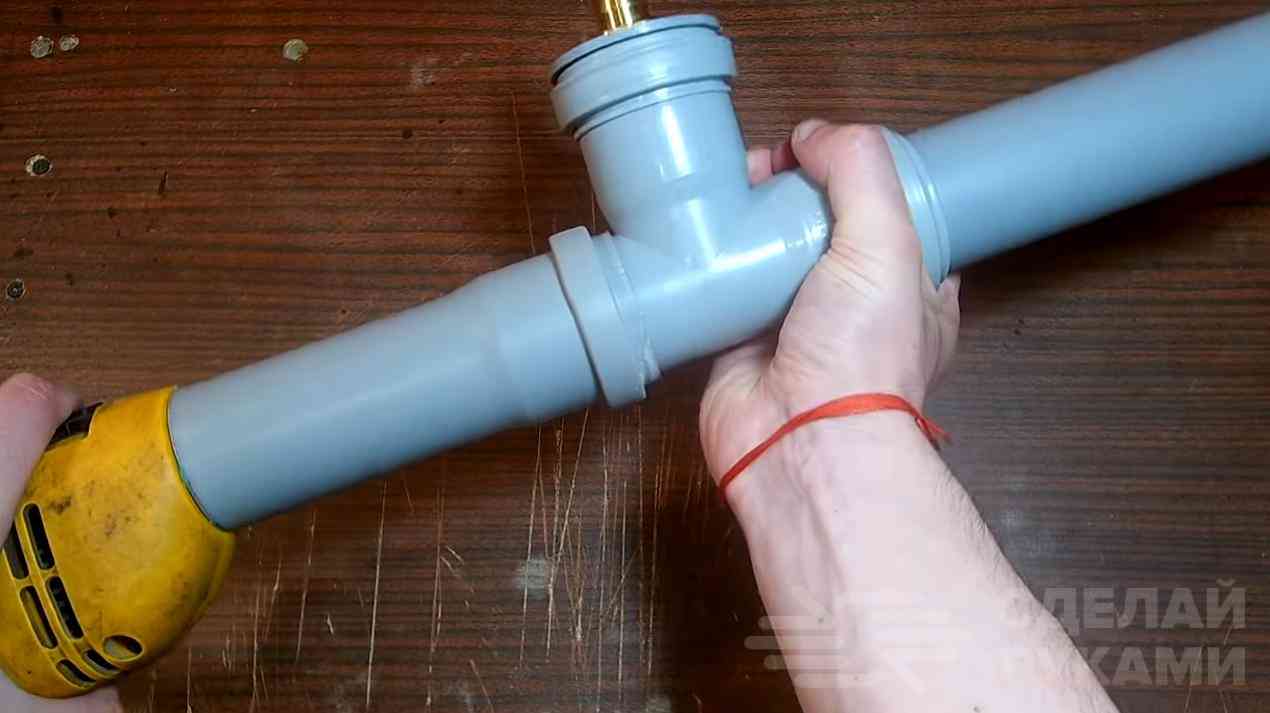

Сборка деталей – корпус насоса

Корпус ручного водяного насоса состоит из:

  • 2 x 30 мм (1 2/8″) отрезка 110 мм (4 3/8″) трубы из ПВХ
  • A Санитарный тройник из ПВХ 110 мм x 50 мм (4 3/8″ x 2″)
  • 2 x торцевые заглушки с внутренней резьбой 110 мм (4 3/8″)

На торцевых заглушках были эти забавные маленькие ручки, облегчающие включение и выключение. Я не хотел, чтобы ручной водяной насос был узловатым 😉, поэтому я сначала снял их с помощью плоскогубцев.Просто отрежь и покрути.

Небольшие шрамы, оставшиеся после «операции на ручке», можно зашлифовать наждачной бумагой с зернистостью 100.

Собрать корпус насоса тоже довольно просто. Приклейте 30-миллиметровый (1 2/8″) кусок 110-миллиметровой (4 3/8″) трубы из ПВХ (те самые кольца, которые вы видите ниже) в заглушку с внутренней резьбой.

Мы превратим ручной насос в водное сооружение, как только это будет сделано, поэтому нам нужно было сначала сделать отверстие в одной из концевых заглушек с внутренней резьбой. Вы можете пропустить этот шаг, если будете использовать свой сад только в качестве украшения.

Прикрепите стопорные заглушки к обоим концам санитарного тройника из ПВХ, а затем приклейте носик. Ваш водяной насос должен выглядеть примерно так, как показано на рисунке ниже.

Опрыскайте насос черной аэрозольной краской или грунтовкой, специально предназначенной для пластика. Лучше всего нанести несколько тонких слоев и дать каждому слою как следует высохнуть, прежде чем наносить следующий.

Добавление механизма искусственного ручного насоса

Правильно, корпус помпы почти готов. Пора сделать ручку насоса.Мы спорили о том, чтобы сделать металлическую ручку, но это также оказалось немного больше, чем мог позволить наш бюджет (без каламбура 😉). Поэтому мы просто вырезали ее из куска дерева с помощью нашего лобзика.

Похоже на маленького головастика 😀 После шлифовки ручки мы использовали ту же аэрозольную краску, чтобы нанести на нее несколько слоев черного цвета, прежде чем просверлить отверстие в ручке для стержня с резьбой, который был обрезан до нужной длины. Наша длина около 14 см (5,5 дюйма). Добавьте гайку на один конец резьбового стержня.

Первоначальный эскиз явно требовал «большой гайки» по обеим сторонам ручки 😀 Итак, муженек вырезал два винта (да, я знаю, что часто путаю свои гайки с моими винтами) и приклеил их на место.

Чтобы прикрепить рукоятку к водяному насосу, просверлите отверстие достаточно большого размера, чтобы стержень с резьбой вошел в заглушку вверху. Мы просверлили еще четыре отверстия по краю, чтобы потом можно было вставить 90 137 гаек и 90 138 винтов для более аутентичного вида.

Приклейте шайбу с обеих сторон просверленного отверстия, а затем приклейте гайку на стержне с резьбой к шайбе.

Для этих частей на боковой стороне ручки мы использовали мешалки для краски и вырезали из них изогнутую маленькую форму с помощью нашего лобзика.

Они были приклеены и привинчены к ручке, чтобы держать их на месте.

Добавление металлического знака патента

Почти готово. Следующий шаг совершенно необязателен. Казалось, что искусственному ручному водяному насосу нужна еще одна маленькая деталь, чтобы завершить внешний вид. Небольшой металлический знак.

Вырезан из пустой жестяной банки и отштампован вручную с помощью набора для штамповки металла.Чтобы закрепить знак, мы отметили, где он должен быть, и прикрепили его с помощью заклепок.

Вот и все. От труб и фитингов из ПВХ до искусственного ручного водяного насоса с «номером патента» и других ржавых деталей.

Мы превратили наш искусственный ручной водяной насос в водное сооружение, и вы можете получить этот урок здесь. А пока вот еще один взгляд.

А сбоку…….

Ручка головастика выглядит довольно аутентично 😉 Я бы предпочел металлическую, но эй, мы стараемся обходиться тем, что есть.

И краска тоже очень хорошо держалась, так что вся эта подготовка того стоила.

Если вам понравилась идея, не забудьте закрепить ее на потом.

Что вы думаете? Сделали бы вы такую ​​для своего сада, если бы не смогли найти настоящую?

О, и если вы ищете некоторые из вещей, которые мы использовали, мы обеспечим вас раскрытием информации: Нажатие на ссылки ниже означает, что мы можем получить комиссию от Amazon. Но не волнуйтесь, это не выйдет из вашего кармана, и это поможет нам сделать более удивительными поделки, которыми хочу поделиться с вами 😉

А если вы предпочитаете покупать, а не делать своими руками, то, возможно, эти красавцы придутся по вкусу.

Желаем, как всегда, прекрасной творческой недели.

Как сделать водяной насос, который работает

Добро пожаловать в этот удивительный проект «Сделай сам» с 25 руководствами, которые покажут вам самые простые способы сделать водяной насос для любой цели, для которой он вам нужен.

Руководства в этом списке очень информативны, и вы можете узнать гораздо больше, чем просто сделать простой водяной насос. Итак, без лишних слов, давайте перейдем к той части, где мы покажем вам наш огромный список проектов водяных насосов, сделанных своими руками.

1. Как сделать мощный водяной насос

Вот мощный водяной насос, первый в этом списке и, возможно, самый простой в сборке из 25 удивительных руководств в этом списке DIY. . Если вы ищете насос высокого давления, то это руководство поможет вам. Процесс изготовления легко проследить.

2. Как сделать водяной насос в домашних условиях

Это простой водяной насос, который можно сделать из легкодоступных предметов, таких как водяной насос V12, рабочее колесо и трубы из ПВХ.Это замедленное видео, которое показывает весь процесс создания шаг за шагом, если вы будете следить с самого начала, вы не сможете ничего пропустить.

3. Самодельный водяной насос без электричества

Некоторым водяным насосам, которые вы можете купить в хозяйственных магазинах или в Интернете, потребуется электричество для их питания, тогда как этот проект «Сделай сам» поможет вам сделать простой водяной насос. без электричества. Хотите узнать больше, посмотрите описание видео, чтобы узнать больше о плане здания

4.Водяной насос для аквариума своими руками

Вот водяной насос для тех, у кого есть аквариум. Вы можете сделать это с помощью аквариумного фильтра. Это мини-насос, поэтому не беспокойтесь о том, что он займет много места, а также его легко собрать с нуля.

5. Водяной насос своими руками

Это дешевый и простой в сборке водяной насос. Создатель использовал простые самодельные материалы, такие как пустая банка из-под кока-колы, пустая бутылка из-под воды, шланг или любая другая гибкая труба, которая у вас есть, провод, аккумулятор и несколько других электрических компонентов.Это водяной насос с электроприводом.

Щелкните для получения более подробной информации

6. Солнечный водяной насос своими руками

Как насчет этого руководства, солнечного водяного насоса, вы можете меньше беспокоиться о том, как вы собираетесь генерировать воду, когда у вас есть этот насос дома или для вашей фермы. Это очень легко сделать, и это можно сделать с помощью нескольких материалов для солнечной системы. Процесс изготовления очень прост.

Нажмите для получения более подробной информации

7. Как собрать водяной насос

Этот проект довольно прост в установке, вам просто потребуются некоторые материалы, такие как ПВХ-трубки, винты с внутренним шестигранником, Хомуты для ПВХ, шурупы и многое другое.Этот водяной насос также стоит около 100 евро за материалы, а процесс изготовления очень прост.

Нажмите, чтобы получить более подробную информацию

8. Водяной насос из ПВХ своими руками

Вот еще один простой водяной насос, довольно простой в изготовлении, и для него требуется всего несколько материалов, таких как трубы из ПВХ, соединения из ПВХ, полный дроссельный клапан, пластиковое ведро на 5 галлонов и многое другое. Процесс настройки прост.

Щелкните, чтобы получить более подробную информацию

9. Как сделать водяной насос для буровой установки

С помощью этого руководства вы сможете сделать простой и эффективный небольшой водяной насос для буровой установки с трубами из ПВХ, торцевыми крышками и другими простыми в использовании деталями. — найти материалы.Вы можете просмотреть видео и посмотреть, как создатель строит это с нуля, или вы можете проверить план здания по ссылкам в описании.

10. Мини-водяной насос своими руками

Этот мини-водяной насос не требует большого количества материалов и инструментов, вам просто нужны крышки от бутылок с водой, двигатель DC 180, аккумулятор 6 В и листы ПВХ.

11. Самодельный простой водяной насос со старым компрессором

Как насчет того, чтобы сделать простой водяной насос из старого компрессора холодильника, который у вас только что завалялся, а теперь примените его с пользой. Процесс создания прост и легок для отслеживания и настройки с нуля.

12. Как сделать водяной насос на свободной энергии

Что может быть лучше, чем водяная помпа на свободной энергии, позволяющая легко прокачивать воду под высоким давлением, это потрясающе. С помощью этого видеоруководства вы узнаете, как сделать его из нескольких материалов, таких как труба из ПВХ и соединители для труб. Для работы насоса не нужен двигатель или электричество.

13. Водяной насос своими руками

Это еще один простой водяной насос, который вы можете сделать сами, и самое замечательное в этом руководстве то, что оно содержит до 2 методов, как построить водяной насос с нуля с дешевыми затратами. и легкие материалы.В первом методе используются трубы из ПВХ без электрических компонентов, а во втором методе используются аккумуляторные батареи.

Нажмите, чтобы узнать подробности

14. Мощный водяной насос своими руками

Взгляните на этот мощный водяной насос, он состоит из двух турбомашин, насоса и турбины. Существуют и другие центробежные детали, необходимые для процесса изготовления: крыльчатка, двигатель, всасывающая или нагнетательная труба и корпус, в котором будут размещаться компоненты.

15.Как сделать центробежный водяной насос

Это еще один удивительный проект с двумя способами изготовления центробежного водяного насоса. Вам понадобится улитка, крыльчатка, выпускная и всасывающая трубы на каждом конце и двигатель. Во втором методе используются трубы из ПВХ, несколько кусков дерева, двигатель и некоторые другие материалы.

Нажмите, чтобы узнать подробнее

16. Водяной насос своими руками

Руководство научит вас, как сделать простой 6-дюймовый водяной насос с двигателем для сельскохозяйственной машины.Этот проект может работать на вас только в том случае, если у вас есть двигатель или вы живете рядом с ним.

17. Установка дешевого водяного насоса

Вот дешевый водяной насос. для тех, кто не хочет тратить много на материалы для процесса. Этот проект также отлично подходит для начинающих, чтобы познакомиться с DOS и что нельзя делать с водяным насосом.

18. Ручной водяной насос своими руками

Этот проект настолько прост, что школьники могут выполнить его в качестве проектной работы.Процесс изготовления прост. Необходимые материалы, такие как трубы из ПВХ, отводы, тройники и многое другое, легко найти.

19. Самодельная водяная помпа

Вот самодельная водяная помпа, которую очень легко сделать из простых и несложных материалов, таких как двигатель постоянного тока от 12 В до 24 В и торцевая заглушка из ПВХ. В описании видео есть ссылка на то, где можно недорого купить эти материалы.

20. Мини-водяной насос своими руками

Итак, эта идея мини-водяного насоса предназначена для тех, у кого есть 3D-принтер.Создатель спроектировал и изготовил детали водяного насоса на своем 3D-принтере, что значительно упростило процесс установки. Если вы решите купить 3D-машину для этого проекта, ознакомьтесь с руководством, чтобы узнать больше о том, как настроить машину для использования.

Щелкните для получения более подробной информации

21.

Эффективный водяной насос своими руками

Вот производительный водяной насос, но он выглядит слишком фальшивым и излишне сложным. Хотя это отличный водяной насос, когда вы его используете, он занимает так много места, издает много шума и его нельзя переносить с одного места на другое.Этот проект идеально подойдет, если вы хотите построить водяной насос, который будет использоваться на постоянной основе.

Нажмите для получения подробной информации

22. Водяной пистолет с электронасосом

Вот оригинальная водяная помпа, похожая на пистолет. Во-первых, вам нужно распечатать корпус пистолета на 3D-принтере, и если у вас нет 3D-принтера, то это руководство вам не подойдет. Для тех, у кого есть 3D-принтер, вам также понадобятся силиконовые трубки. Небольшой насос, литий-ионный аккумулятор, пистолет для горячего клея, паяльник и многое другое.Процесс изготовления прост.

Щелкните для получения более подробной информации

23. Водяной насос SP своими руками

Чтобы сделать этот водяной насос SP, вам понадобятся 3 водяных клапана, наружный корпус трубы из ПВХ, заглушка из ПВХ, несколько герметичных уплотнений и многое другое. материалы, которые очень важны для процесса изготовления. Этот водяной насос достаточно эффективен и может прослужить долгое время.

Щелкните для получения более подробной информации

Заключение

На сегодня это все, что касается создания эффективных, экономичных и долговечных водяных насосов.Всегда ожидается легкая в изготовлении часть, ни одно из руководств по их проекту «Сделай сам» не является сложным, поэтому вы можете выбрать то, что соответствует вашим потребностям, и начать сборку.

Спасибо, что заглянули, привет.

Сделайте свой собственный небольшой водяной насос из пластиковых и металлических отходов

Следуйте этому краткому руководству, чтобы сделать свой собственный небольшой водяной насос.

Если видеопроигрыватель не работает, вы можете нажать на эту альтернативную ссылку на видео.

Если вам нужен небольшой водяной насос, эта быстрая сборка своими руками — то, что вам нужно.Используя некоторые основные компоненты, вы можете быстро собрать его.

Следуйте этому краткому руководству, чтобы узнать, как это сделать.

Источник: CREATOR GUY/YouTube

Как вы понимаете, прежде чем приступить к работе, вам понадобятся некоторые инструменты и материалы.

Необходимые материалы и снаряжение

Когда все снаряжение и материалы готовы, пришло время приступить к этой замечательной маленькой постройке.

Шаг 1. Изготовление крыльчатки

Первым делом возьмите старую металлическую банку из-под газировки и сделайте из нее ряд небольших прямоугольников, которые будут служить лопастями крыльчатки насоса.Отметьте и вырежьте четыре из них, слегка согните их и приклейте к большой шайбе (или сделайте форму пончика), как показано ниже.

Источник: CREATOR GUY/YouTube

После этого отрежьте небольшой отрезок пластикового стержня и приклейте его к центру главного диска крыльчатки. Затем заполните любые зазоры в лопастях крыльчатки водонепроницаемым наполнителем, как показано ниже.

Источник: CREATOR GUY/YouTube

Затем возьмите пластиковое кольцо и небольшой отрезок пластиковой трубки, вырежьте отверстие в кольце и приклейте отрезок трубы к кольцу. После этого сделайте соединение водонепроницаемым, используя водостойкую замазку, как в случае с крыльчаткой.

Источник: CREATOR GUY/YouTube

Сделав это, возьмите кусок пластиковой карты и разметьте основные формы насоса, как показано ниже. Замеры указаны в видео.

Сделав это, вырежьте нужные фигуры с помощью хирургического ножа.

Приклейте сделанное ранее кольцо к одной из частей пластиковой карты с помощью клеевого пистолета. Сделав это, отрежьте еще один отрезок пластиковой трубки и приклейте ее к центру пластиковой карты с кольцом.Сделав это, вставьте крыльчатку внутрь кольца и приклейте лепешку из пластиковой карты на место, чтобы получился бутерброд вокруг пластикового кольца.

Источник: CREATOR GUY/YouTube

Сделав это, снова возьмите нож и обрежьте лишнюю пластиковую карту, чтобы она соответствовала диаметру и форме основного рабочего колеса, в котором находится пластиковое кольцо. После этого сделайте гидроизоляцию снаружи корпуса крыльчатки, используя еще немного водостойкой замазки.

Шаг 2: Изготовьте крепление двигателя насоса

Возьмите еще несколько пластиковых карт и сделайте монтажную платформу для вашего двигателя.Соберите с помощью клея и установите двигатель на место.

Затем из палочки от мороженого изготовьте маленькую опору для оси и приклейте ее на место впереди, но подальше от оси двигателя. Сделав это, проденьте стержень от крыльчатки через крепление, чтобы он мог соединиться с основной осью двигателя, как показано ниже.

Источник: CREATOR GUY/YouTube

Сделав это, приклейте основную крыльчатку в сборе к одному концу монтажной пластины двигателя, убедившись, что стержень крыльчатки может свободно вращаться через опорную стойку, которую вы только что сделали.Затем соедините пластиковый стержень и ось двигателя вместе по мере необходимости.

Источник: CREATOR GUY/YouTube

Сделав это, приклейте двигатель на место на монтажной пластине с помощью горячего клея.

Шаг 3: Подсоедините электродвигатель

Затем возьмите небольшой электрический выключатель и приклейте его на основание под двигателем. После этого припаяйте один из проводов переключателя к одному из электрических контактов двигателя.

Возьмите другой провод от выключателя и припаяйте его к небольшому кусочку проводящего металла, чтобы получилась электрическая контактная пластина.Затем возьмите другой отрезок провода и припаяйте его к другому контакту двигателя и другой контактной пластине.

Источник: CREATOR GUY/YouTube

Приклейте эти пластины к одной стороне основания двигателя. После этого ваш основной водяной насос в основном готов.

Теперь все, что вам нужно сделать, это добавить источник питания к двигателю с помощью зажимов типа «крокодил». Затем подключите источник воды к основной входной трубе.

После этого нажмите на переключатель, и ваш маленький самодельный насос должен работать идеально.Если нет, проверьте электрическую проводку на наличие проблем и отрегулируйте ее соответствующим образом. Поздравляем!

Если вам понравился этот небольшой проект, возможно, вы захотите построить еще один проект на основе водяного насоса? Как насчет, например, создания собственного водного объекта на рабочем столе?

Интересная инженерия является участником партнерской программы Amazon Services LLC и различных других партнерских программ, поэтому в этой статье могут быть партнерские ссылки на продукты. Переходя по ссылкам и совершая покупки на партнерских сайтах, вы не только получаете необходимые материалы, но и поддерживаете наш сайт.

Центробежный насос своими руками — Как сделать насос из дерева

Узнайте, как построить базовый центробежный насос, а также протестировать конструкции лопастей с помощью вычислительной гидродинамики. Вы также можете скачать шаблоны в формате PDF для этого насоса ЗДЕСЬ.

SimScale обеспечивает мгновенный доступ к вычислительной гидродинамике (CFD), а также к анализу методом конечных элементов (FEA) для более чем 200 000 пользователей. SimScale переместила технологию высокоточного физического моделирования из сложного и непомерно дорогого настольного приложения в удобное облачное приложение, доступное через модель ценообразования на основе подписки.

Попробуйте SimScale бесплатно:➡️ https://bit.ly/2N9Ugmt

Поскольку это облачное приложение, установка не требуется. Просто зарегистрируйтесь на веб-сайте, чтобы получить бесплатную учетную запись сообщества, прежде чем приобретать годовой план. См. цены:➡️ https://bit.ly/2BnbHNA Веб-семинары по CFD и FEA по HVAC, промышленному и турбомашинному оборудованию:➡️ https://bit.ly/3diSiuD Блог SimScale, посвященный отраслевым применениям и советам по проектированию ➡️ https://bit.ly /3ddwtx

Учебное пособие по SimScale

:➡️ https://bit.ly/2Yhws6A

Прокрутите вниз, чтобы посмотреть обучающее видео на YouTube.

Как сделать насос

Насос

Это насос, который мы построили. Это насос центробежного типа, изготовленный в основном из дерева и пластика и приводимый в движение двигателем постоянного тока с регулятором скорости с широтно-импульсной модуляцией. Затем мы запустили насос на разных скоростях, чтобы посмотреть, как он работает.

Демонстрация насоса

Как видите, этот насос используется в системе с разомкнутым контуром, перекачивая воду между резервуаром, насосом и обратно в тот же резервуар. Это аналогичная установка на стороне конденсатора чиллера с водяным охлаждением, который используется для крупномасштабного кондиционирования воздуха в высотных коммерческих зданиях. Вода проталкивается через теплообменник чиллера, чтобы забрать нежелательное тепло из здания, а затем направляется в градирню на крыше, вода распыляется, чтобы выпустить тепло в атмосферу, а теперь уже более холодная вода. собирается в поддоне градирни и возвращается обратно в чиллер, чтобы собрать больше тепла.

Аналогично стороне конденсатора чиллера с водяным охлаждением

. Используя эту систему, мы поддерживаем одинаковое давление всасывания на входе насоса.

Поддерживать постоянное давление

Если насос сбрасывает воду в отдельный резервуар, уровень воды на входе будет меняться, как и давление, что приведет к изменению производительности насосов.Чтобы бороться с этим, нам нужно было бы долить такое же количество воды, которое было удалено. Таким образом, проще вернуть воду обратно в тот же резервуар.

Цикл воды обратно в резервуар

Центробежный насос довольно прост и состоит всего из нескольких частей. Основным из них является корпус насоса. Рабочее колесо. Вал. Вход и выход. Некоторые подшипники и электродвигатель.

Центробежный насос

Наша конструкция выглядит так. У нас есть корпус насоса, рабочее колесо и вал. Несущий дом. Вход и выход и электрический двигатель постоянного тока.

Наша конструкция насоса

Конструкция насоса

Чтобы дизайн был простым, мы решили использовать легкодоступные материалы. Для корпуса помпы мы использовали морскую фанеру, это прочный материал, который формируется на водостойком клее, с ним легко работать, и его часто используют для постройки лодок. Мы хотели иметь возможность заглянуть внутрь насоса во время его вращения, поэтому решили использовать толстый лист акрила с резиновым уплотнением между ним и корпусом насоса. Для крыльчатки мы снова использовали акрил, потому что с ним легко работать и его можно сплавить с помощью растворителя для образования прочного соединения.Вал изготовлен из резьбового стержня из нержавеющей стали с нержавеющими стопорными гайками. Мы использовали нержавеющую сталь, потому что крыльчатка будет погружаться в воду, а нержавеющая сталь более устойчива к ржавчине по сравнению с мягкой сталью. Трубы были изготовлены из ПВХ, потому что он дешев и имеет очень низкий коэффициент трения. Фурнитура в основном была сделана из меди просто потому, что она была в наличии в нашем местном магазине. Для привода насоса мы использовали двигатель постоянного тока 775 с частотно-регулируемым приводом.

Используемые детали

ШИМ-управление скоростью: http://engineerz.клуб/pwm-управление скоростью

775 Мотор: http://engineerz.club/775-motor

Моторная муфта: http://engineerz.club/dc-motor-coupling

Резьбовой стержень: Резьбовой стержень M8 из нержавеющей стали

Дерево: Морская фанера толщиной 12 мм

Акриловый лист: 12 мм http://engmind.info/acrylic-sheet

Источник постоянного тока: http://electricl.info/DC-Bench-Power-…

Кубок с водой: https://amzn.to/2NcnMIh

Труба: 22 мм Барьерная труба ПВХ

Уплотнение: 2 мм, черная резина

Трубка с лезвием: Акриловая трубка с наружным диаметром 50 мм

Теперь, когда мы выбрали материалы, осталось спроектировать насос. В центробежных насосах используется улитка, которая представляет собой расширяющийся канал вокруг рабочего колеса, который преобразует скорость воды в давление, а также позволяет развивать скорость потока.

Улитка Объяснение

У нас уже было несколько 70-миллиметровых дисков для крыльчатки, поэтому мы создали нашу улитку на основе этого и набросали грубую форму улитки в САПР.

Дизайн крыльчатки

Для проектирования лопастей крыльчатки у нас есть 3 основных варианта. Лопасти могут быть изогнутыми назад, прямыми или изогнутыми вперед. Чтобы упростить сборку конструкции, мы решили использовать отрезки 50-миллиметровой акриловой трубы для формирования изгибов лопастей.Размеры трубы означают, что на крыльчатку можно установить только 5 лопастей. Мы только что использовали инверсию этой конструкции для рабочего колеса с загнутыми вперед лопатками. Для прямого дизайна мы также будем использовать 5 лезвий, сделанных из тонкого листа акрила.

Конструкция крыльчатки

Оценка производительности конструкции крыльчатки каждого насоса

Чтобы оценить производительность каждой конструкции рабочего колеса насоса, мы использовали платформу SimScale CAE, которая любезно спонсировала это видео. SimScale обеспечивает мгновенный доступ к онлайн-вычислениям гидродинамики, а также к анализу методом конечных элементов через удобное облачное приложение, доступное по простой модели подписки.Вы можете бесплатно попробовать программное обеспечение и редактировать общедоступные проекты на simscale.com через их учетную запись сообщества или создавать частные проекты с расширенными функциями через их профессиональные, групповые или корпоративные учетные записи. Если вы хотите попробовать это программное обеспечение самостоятельно, нажмите ЗДЕСЬ.

Simscale

Итак, после того как мы спроектировали корпус насоса и различные конструкции крыльчатки в САПР, они затем импортируются в SimScale для анализа. Мы не знаем всех параметров с самого начала, но это нормально, потому что мы можем делать предположения и одновременно запускать различные рабочие точки, чтобы увидеть, как насос будет работать в широком диапазоне.Например, скорость вращения, давление на выходе, расход и т. д.

После того, как мы настроили и запустили моделирование в SimScale для различных типов крыльчаток, мы можем сравнить результаты.

Сравнение результатов

Сравнение результатов

Когда мы сравниваем результаты бок о бок в отношении давления, конструкция с загнутыми назад линиями имеет хороший переход от центра к краям, где давление наибольшее, поэтому скорость превращается в статическое давление, вот что нам нужно, чтобы помпа работала.Прямая лопасть не имеет такого плавного перехода, в центре образуются карманы низкого давления, которые будут влиять на работу лопастей. Крыльчатка с загнутыми вперед лопатками дает самые впечатляющие результаты с большими областями низкого давления в центре и резкими перепадами давления к концам. Итак, из этого мы видим, что рабочее колесо с загнутыми назад лопатками должно быть наиболее эффективным при преобразовании скорости в давление.

Если мы более внимательно посмотрим на рабочее колесо с загнутыми назад лопатками, то увидим, что эта конструкция не идеальна и требует тонкой настройки. Вокруг обоих кончиков каждой лопасти есть области, которые можно улучшить, чтобы уменьшить потери.

Пристальный взгляд на рабочее колесо с загнутыми назад лопатками

Затем, если мы изменим вид, мы увидим, что между лопастями есть области концентрированного давления. Это приводит к рециркуляции внутри насоса. Мы могли бы использовать кожух, чтобы уменьшить это и улучшить производительность, и мы можем снова запустить его в моделировании, чтобы количественно оценить его влияние.

Области концентрированного давления

Чтобы действительно спроектировать эту конструкцию, мы хотели бы запустить несколько симуляций с лопастями разной толщины, с разными углами лопастей, рабочими колесами разного диаметра, а также с количеством лопастей, чтобы найти оптимальную конструкцию.Но пока этого достаточно, так как это простой проект.

Строительство

Чтобы построить насос, я взял несколько листов дерева шириной 145 мм, высотой 170 мм и толщиной 12 мм.
Мы распечатали наш рисунок волюты, затем с помощью триммера вырезали бумагу по размеру и приклеили ее к дереву, чтобы использовать в качестве шаблона. Чтобы сэкономить время, мы скрутили два листа вместе, а затем использовали лобзик, чтобы аккуратно вырезать центр из шаблона. С удаленным центром мы можем видеть форму улитки насоса.

Шаблон Volute

Затем мы приклеили шаблон для задней пластины к другому листу дерева и использовали кольцевую пилу, чтобы удалить часть внутреннего сегмента. Это позволяет нам вставить лезвие пилы и вырезать центр.

Задняя пластина

После того, как основные части корпуса насоса были изготовлены, мы использовали немного сильного столярного клея, чтобы сформировать уплотнение между каждым из листов, и оставили их затвердевать. Как только это было готово, мы скрутили все три листа вместе и использовали напильник и наждачную бумагу, чтобы обеспечить гладкую внутреннюю поверхность.

Основные детали, склеенные вместе

Для передней обложки мы снова вырезали бумажный шаблон и приклеили его к листу прозрачного акрила. Он будет прикручен к корпусу насоса, поэтому мы просверлили несколько отверстий с помощью сверла, диаметр которого был немного больше, чем диаметр болтов. Затем мы использовали кольцевую пилу диаметром 22 мм, чтобы сделать отверстие в материале для впускной трубы из ПВХ. Чтобы попытаться обеспечить плотное прилегание, мы взяли немного дерева и подпилили его, пока оно не войдет в трубу из ПВХ. Затем мы нагрели трубу с помощью тепловой пушки до тех пор, пока она не стала пригодной для отправки по почте, и надвинули на нее переднюю крышку, чтобы она образовала уплотнение.Затем он был покрыт горячим клеем внутри и снаружи.

Уплотнение Formed

Между передним корпусом и улиткой насоса нам нужно резиновое уплотнение, для этого мы используем лист резины толщиной 2 мм, на котором мы обводим контур улитки, а затем вырезаем его, чтобы мы могли видеть внутреннюю часть, обеспечивая при этом уплотнение по краю.

Резиновое уплотнение

Для крыльчатки мы взяли акриловый диск диаметром 70 мм и нашли центр с помощью калибра центра на комбинированном наборе. Затем мы просверлили диск с помощью сверла того же диаметра, что и резьбовой вал.

Акриловый диск

Для изготовления лопастей мы взяли 50-миллиметровую акриловую трубку, а затем плотно обернули и обклеили ее белой бумагой, убедившись, что края выровнены. Лопасти имеют высоту 20 мм, поэтому мы измерили ее на трубе и использовали край бумаги, чтобы провести линию по окружности. Затем мы разрезали по линии, чтобы удалить нужный нам участок, а затем поместили этот сегмент на конструкции крыльчатки, чтобы отметить начальную и конечную точки. Эти сегменты просто отрезаются от трубки, образуя лезвие.

Acrylic TubeMarking Start and End Points

Теперь, когда все лезвия обрезаны, мы взяли немного растворителя и нанесли его на основание каждого лезвия, прежде чем перемещать лезвие в требуемое положение. Растворитель в основном плавит материалы, поэтому они сплавляются вместе и образуют очень прочное соединение.

Лезвия

Для корпуса подшипника мы снова вырезаем шаблон из CAD и приклеиваем его к куску дерева. Как только это было установлено, мы прикрепили его к еще двум кускам дерева и использовали кольцевую пилу, чтобы вырезать отверстие, в котором будут сидеть подшипники.Затем мы склеили доски вместе, а также соединили их шурупами.

Корпус подшипника

Когда клей высохнет, мы использовали напильник, чтобы удалить излишки клея и расширить отверстие, чтобы подшипники плотно прилегали. Затем мы поместили два подшипника и прокладку на вал с резьбой и вдавили их в нужное положение.

Фиксация крыльчатки на месте

Для вала мы использовали несколько стержней с резьбой из нержавеющей стали, а также несколько фланцевых стопорных гаек, чтобы удерживать крыльчатку на месте. С временно установленным лезвием мы видим, что оно хорошо вращается, и есть небольшой зазор между лезвием и стенкой корпуса подшипника.

Спиральный корпус и корпус подшипника были склеены вместе, чтобы образовать уплотнение между материалами, а затем скреплены несколькими удлиненными винтами. Древесину покрыли белой грунтовкой и несколькими слоями гидроизоляции.

Спиральный корпус и подшипниковый узел

Для сборки насоса мы поместили вал и рабочее колесо в корпус и быстро прокрутили его, чтобы проверить. Затем мы использовали фланцевую гайку и обычную гайку сзади, чтобы зафиксировать их на месте. Это предотвращает движение крыльчатки вперед и назад, но также позволяет нам снять ее позже.

Сборка насоса Сборка насоса

Для крепления крышки к корпусу насоса мы использовали саморезы, а также металлическую и резиновую шайбы. Эти шайбы используются для уменьшения нагрузки на акриловый лист, чтобы он не трескался. Именно поэтому мы использовали сверло, которое было немного больше, чем диаметр винта.

Прикрепление крышки CoverCover

Для выхода мы просто вставили 22-миллиметровую трубу и добавили кусок резины, чтобы создать плотное соединение, а затем покрыли их горячим клеем, чтобы зафиксировать их на месте.Затем мы установили манометр на входе и выходе насоса, чтобы провести некоторые измерения.

Насос приводится в действие двигателем постоянного тока 775

Насос приводится в действие двигателем постоянного тока 775, который управляется с помощью ШИМ-контроллера скорости. Затем два других провода подключаются к блоку питания стенда. Простой циферблат регулирует скорость двигателя. Затем эти детали были установлены на задней части двигателя и соединены с валом с помощью муфты.

Кстати, мы рассмотрели, как работают двигатели постоянного тока – Смотреть ЗДЕСЬ , а также широтно-импульсную модуляцию Смотреть ЗДЕСЬ.

Проверка насоса

Система с разомкнутым контуром

Для тестирования насоса мы сделали простую установку с разомкнутым контуром. У нас есть резервуар для воды и труба из ПВХ, которая проходит через изгиб, через шаровой кран и затем во впускное отверстие насоса. Насос приводится в действие двигателем постоянного тока и регулятором скорости, который питается от источника питания стенда. Затем выходное отверстие насоса поднимается вверх через несколько изгибов и возвращается в питающий резервуар. Затем мы использовали чашку с водой для измерения скорости потока.

Измерение скорости потока

Теперь, как мы видим, насос работает достаточно хорошо.Мы справились со скоростью около 16 литров в минуту при максимальном потоке, но инструменты и методы, которые мы использовали для тестирования насоса, были недостаточно точными, чтобы сравнивать их с нашими симуляциями.

Необходимые расчеты

Во-первых, манометры не показывали никакого давления, что делает оценку производительности насосов практически невозможной, поэтому вместо этого ее придется выполнять путем ручного расчета и больших допущений. Были небольшие утечки из помпы, большинство из них можно было устранить водостойкой смазкой, но, к сожалению, в то время у нас их не было.Чашка для воды не совсем точный инструмент, но это все, что у нас есть, так что нам придется это сделать. Большой проблемой, с которой мы столкнулись, была кавитация.

Воздух внутри крыльчатки

Как вы можете видеть, внутри крыльчатки находится воздух, и уровень кавитации увеличивается с увеличением скорости. Этот воздух всасывается из небольших зазоров вокруг впускного патрубка из-за области низкого давления, создаваемой в районе отверстия крыльчатки. Мы также думаем, что возвратная вода, попадающая в бак, вызывает небольшие пузырьки в подаче.Теперь это рабочий прототип, поэтому подобные проблемы ожидаются, и теперь, когда мы знаем о проблемах, мы можем исправить их в будущей модели.

Как работают насос и рабочие колеса?

Производительность

Итак, как показали себя насос и рабочие колеса. Во всех конструкциях мы видим, что поток в системе не развивался до тех пор, пока вал не достиг скорости около 1000 об/мин. Сравнивая результаты трех различных крыльчаток, мы видим, что крыльчатка с загнутыми назад лопатками была наиболее эффективной. Это потому, что каждый ватт потребляемой электроэнергии можно было преобразовать в более полезную механическую работу, что приводит к более высокой скорости потока по сравнению с другими конструкциями.

Наименее эффективной конструкцией была крыльчатка с загнутыми вперед лопатками, за которой последовала крыльчатка с плоскими лопастями.

Эффективность насоса

Для оценки эффективности насоса мы попытались учесть потери электродвигателя. Из данных производителей видно, что минимальный КПД составляет около 40%, а максимальный — около 72%, однако оба эти показателя рассчитаны для условий без нагрузки, и очевидно, что наш двигатель находится под нагрузкой. Но мы будем использовать эти цифры только для того, чтобы получить расплывчатую оценку.

Эффективность крыльчатки с загнутыми назад лопатками

Принимая это во внимание, мы видим, что крыльчатка с загнутыми назад лопатками имела максимальный КПД в диапазоне от 15,4 до 27,8 процентов. Прямые лезвия составляли от 13,3 до 23,9 процента, а изогнутые вперед лезвия — от 12,5 до 22,57 процента. Это всего лишь приблизительные цифры, потому что в данных и измерениях много неточностей, и, как мы знаем, если вы вводите неверные данные, вы получаете неверные результаты

.

Как сделать мощный водяной насос для школы дома

Изготовление из Маленький мощный водяной насос для школы — это креативная идея для проекта «Школа и научная ярмарка».Водяной насос увеличивает давление поступающей воды. Человеческое сердце также работает как насос. В этом блоге я покажу вам пошаговый процесс сборки маленького мощного водяного насоса Школьный проект в домашних условиях.

ШКОЛЬНЫЙ ПРОЕКТ «МОЩНЫЙ ВОДЯНОЙ НАСОС»

Прежде чем приступить к созданию блога по школьному проекту мощного водяного насоса, нам нужно немного узнать о насосе по физике.

Турбомашины:-

Существует два типа турбомашин

  1. Насос
  2. Турбина

Насос добавляет энергию поступающей жидкости, это означает, что он увеличивает скорость и давление 90 жидкости.Насос Энергопотребляющее устройство . ему нужна мощность для работы с жидкостью.

Основные части центробежных водяных насосов: —
    • Корпус
    • Корпус (жилье)
    • труба всасывания и разрядки
    • мотор
    • мотор

    Турбина принимает энергию от входящей жидкости, это означает что это уменьшит энергию давления жидкости. Турбина – это  устройство, производящее энергию. Это берет энергию из жидкости и передает механическую энергию вращающимся валом.

    Наш проект «Сделай сам» называется Водяной насос , поэтому мы сосредоточились на нем.

    Инструменты для использования: —

    Инструменты: —

    1. Электрический буровой Машина
    2. Мини-ручной классы
    3. Паяльник
    4. Горячий клей
    5. RUTHER
    6. Маркировка ручка
    7. Драйвер
    8. Материал для использования: —

      7
    9. Двигатель постоянного тока 12 В
    10. Аккумулятор 12 В
    11. Переходная муфта из ПВХ – 50 x 32 мм
    12. Переходная муфта из ПВХ – 32 x 20 мм
    13. Колено – 0.5″
    14. Колпачок из ПВХ – 50 мм
    15. С-образный зажим
    16. Алюминиевая пластина – от 1,5 до 2 мм
    17. Резина
    18. Деревянная деталь
    19. Шприц – 2,5 мл из материала 3
    20. 2 купить В списке материалов выше 3

      2 купить в ближайшем хозяйственном магазине . на Amazon очень дорого покупать.



      ШАГ: 1 МОЩНЫЙ ВОДЯНОЙ НАСОС



      Во-первых, посмотрите наше видео на YouTube, чтобы понять все шаги ниже.

      ШАГ: 2  КОРПУС

      Корпус является основной частью водяного насоса . если корпус не герметичен, ваш насос никогда не создает достаточного давления на выпускной трубе. Корпус также называется корпусом насоса.

      нам нужно два отверстия для впускной и выпускной трубы в кожухе.

      выполните следующие шаги для изготовления корпуса .

      1 Отверстие в крышке из ПВХ 50 мм в соответствии с размером вашего двигателя.так что может плотно прилегать к (диаметр большого отверстия 12 мм ).





      2. С помощью ручной ножовки . (Для маркировки необходимо повернуть колпачок относительно маркера).





      3. Берем Переходник ПВХ (50 х 32 мм), и вырезаем такой же толщины, как уже вырезали колпачок.таким образом, колпачок будет вставлен на одном конце редукционной муфты.

      4. Возьмите маленькую трубку для выхода насоса. Для этого нам нужно обрезать эту трубу под углом , чтобы она легко входила в круглую переходную муфту.





      5. Пришло время сделать отверстие на переходной муфте для выпускной трубы. Наденьте трубу на переходник и отметьте ее. сделать отверстие с помощью сверлильного станка, чтобы сделать отверстие.





      6.Прикрепите отводящую трубу с переходной муфтой с помощью термоклеевого пистолета.





      СТУПЕНЬ: 3 КРЫЛЬЧАТОЕ КОЛЕСО (ЛОПАСТЬ)

      Рабочее колесо является частью водяного насоса, который забирает воду из впускного отверстия и нагнетает на выходе с более высоким давлением 90.

      Здесь нам нужно вращать крыльчатку электричеством или любой батареей . Вот почему водяной насос является энергоемким устройством.

      Мы берем тонкий алюминиевый лист небольшого размера.Отрежьте лопасть, как показано на рисунке , показанном заштрихованной областью , и, обвязав его, изготовьте крыльчатку. Сделайте одно отверстие для вала в центре  алюминиевой пластины.

      В этом проекте мы используем концевые части шприца в качестве вала водяного насоса.



      ЭТАП: 4 ВАЛ

      Вал — это часть водяного насоса, которая соединяет двигатель и рабочее колесо.

      Диаметр вала разный на обоих концах.так что найдите шприц, один конец которого входит в вал двигателя, а другой конец входит в отверстие крыльчатки.





      ЭТАП: 5  ГЕРМЕТИЧНОСТЬ

      Водяной насос должен быть герметичным . Мы используем старую резину (камеру велосипедной покрышки), чтобы сделать ее герметичной. он работает как печать .

      Шаг: 6 Power

      Для вращения двигателя Нам нужен аккумулятор 12V или 12 В постоянного тока адаптер мощности .

       ШАГ: 7  СБОРКА

      Теперь время соединить все части шаг за шагом, как показано в нашем видео на YouTube.

      Прикрепите этот узел с помощью деревянного бруска на С-образного зажима . Кроме того, вставьте трубу и колено, чтобы сделать входную и выходную трубы.





      Другое Блог проекта научной ярмарки Читать здесь.

      1. Как сделать дверной замок с дистанционным управлением в домашних условиях

      2. Как сделать мини-ноутбук дома

      3.Как сделать домашнее задание Пишущая машина | Станок с ЧПУ

      4. Как сделать автомат для продажи мороженого в домашних условиях

      5.  Как напечатать свое фото на футболке дома

      6. Как сделать машину для запайки пластиковых пакетов

      7. Как сделать пульт дистанционного управления Автомобиль управления на дому

      Поделитесь этим сообщением: В Твиттере на Facebook на Google+

      Как сделать винный бочковый водяной насос

      Хотите сделать свой задний двор очень веселым для маленьких человечков в вашей жизни? Какой ребенок не любит играть с водой? Мы сделали водяной насос из винной бочки для нашей малышки, и теперь она наслаждается ЧАСАМИ водных развлечений, пока мы работаем в саду.

      Я хочу, чтобы мой двор был гостеприимным местом для детей в моей жизни.  Поэтому, когда я увидел один из этих водяных насосов из винных бочек в одном из дошкольных учреждений Вальдорфа, которые мы посетили, я понял, что хочу сделать его прямо сейчас. И я так рада, что мы это сделали. Я не могу передать вам, как весело мой малыш получил этот отдельно стоящий водяной насос.

      Он вмещает около 25 галлонов воды, сливается обратно в себя, и его достаточно легко сцеживать моему маленькому ребенку 2,5 лет. Мы разместили его рядом с ее ящиком с песком, чтобы она могла легко наполнять ведра водой, чтобы плескаться, играть и плескаться.Этот простой и забавный проект водяного насоса своими руками стал таким благословением в нашей жизни. Это занимает моего малыша и дает мне время для работы в моем саду.

      А еще очень весело, когда приходят ее маленькие друзья. Они с удовольствием накачивают воду и промокают. Еще одна замечательная особенность этого водяного насоса для винных бочек заключается в том, что он привлекает моего малыша к работе в саду. Она регулярно наполняет свою крошечную лейку и поливает клубнику, малину и цветы. Маленький садовник на обучении.

      И, наконец, что мне нравится в этом насосе для винных бочек, так это то, что он экономит воду, так как стекает обратно в себя через щели в верхней части.

      ПРИМЕЧАНИЯ:  Хочу сказать, что это простой проект для всех, кто умеет пользоваться электроинструментами. И это НЕ я.  Я должен отдать должное за этот проект моему замечательному партнеру, который постоянно балует меня, когда у меня появляются новые идеи для дома. Инструменты, которые он использовал для проекта: электрическая дрель , электролобзик, строительный степлер, шлифовальная машина и .

      Этот водяной насос вмещает около 20-25 галлонов воды. Мы положили кусок алюминиевой оконной сетки под верхнюю часть, чтобы защитить от комаров и случайного мусора.

      Большую часть расходных материалов для этого проекта я смог приобрести в нашем местном хозяйственном магазине. У нас уже была половина винной бочки, и мы использовали переработанное дерево для крышки. Я призываю вас проявить творческий подход и посмотреть, что вы можете найти использованным или переработанным. И, пожалуйста, соблюдайте осторожность при использовании электроинструментов. Пропущенные цифры — НАСТОЯЩИЙ облом.

      Веселись!

      Что вам понадобится:

      Проезд:

      Соберите все свои припасы

      Просверлить отверстия в дне винной бочки

      Поместите вкладыш в винную бочку (мы отрезаем горловину от купленной)

      Положите доски 1×6 на верхнюю часть винной бочки и обрежьте, чтобы получилась круглая вершина, оставив небольшие щели между ними для стекания воды (Совет: положите доски сверху и обведите их снизу карандашом.Затем переверните их и вырежьте лобзиком)

      Поместите алюминиевую решетку на верхнюю часть винной бочки и обрежьте ее так, чтобы она соответствовала верхней части

      Скрепите доски экрана t0 и используйте винты и доски 2×6, чтобы соединить верхние части вместе (убедитесь, что винты достаточно короткие, чтобы они не торчали через верхнюю часть) и просверлите отверстие в верхней части для шланга бассейна (убедитесь, что вы визуализируете, где вы хотите, чтобы насос находился сверху)

      Отшлифуйте и сгладьте верхнюю часть, чтобы она выглядела красиво

      Подсоедините шланг для бассейна к насосу, прикрепив резьбовой наконечник к шлангу, закрепите его зажимом, а затем наденьте шланг на насос

      Протяните шланг бассейна через просверленное отверстие. Используйте соответствующие крепежные детали, чтобы прикрепить насос к верхней части.

      Наполните винную бочку водой и закройте крышкой. Все готово. Перед использованием может потребоваться заправка насоса путем заливки небольшого количества воды в верхнюю часть насоса.

      НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПРИБЛОКИРОВАТЬ ЭТО!

      Довольно весело, да? Вашим детям понравится один из них?

      Как партнер Amazon я зарабатываю на соответствующих покупках.

      Водяные насосы – Соответствующая технология: «Путешествие в вечность»


      Найдите веб-сайт Journey to Forever – нажмите ЗДЕСЬ

      Навигация

      Гидравлические поршневые водяные насосы используют давление воды вниз по склону, чтобы перекачивать воду намного выше, чем она была в начале, без дополнительной энергии.Падения с высоты 20 футов достаточно, чтобы поднять воду на 150 футов над источником или более. Или всего 2 фута между источником воды и насосом при расходе от 1 до 3 галлонов в минуту достаточно, чтобы перекачивать воду на 20 футов выше источника — до 4000 галлонов в день, в зависимости от модели.


      Насос гидроцилиндра Folk
      Это не современная магия — поршневые насосы были изобретены более 300 лет назад. Более поздним вариантом является насос High Lifter, который использует разные принципы для выполнения одной и той же задачи.Напорные насосы шумные, высокие подъемники бесшумны и могут работать с меньшим количеством воды, но вода должна быть чистой и без песка, а напорный насос не такой привередливый.

      Соберите свой собственный поршневой насос
      Эти насосы могут быть дорогими. В журнале Home Power было несколько хороших статей о насосах, в том числе чертежи и инструкции для дешевого поршневого насоса, который вы можете собрать самостоятельно, используя готовые материалы и переработанный огнетушитель. См.: Гидравлический поршневой насос — адаптировано из «Руководства по конструированию и эксплуатации гидравлического поршневого насоса» Курта Янке и Луизы Фингер, «Доморощенный», Home Power № 41, июнь / июль 1994 г.Цифровые старые выпуски можно купить в Интернете:
      http://www.homepower.com/ High Lifter Производитель насосов Alternative Energy Engineering теперь является частью компании Applied Power Corporation, работающей на солнечной энергии.
      http://www.solarelectric.com/
      Дополнительная информация о насосе High Lifter
      http://www.solarelectric.com/products/level3_179.htm

      Дополнительная информация о насосах

      High Lifter от поставщика Mark Snyder Electric — Применение и установка, Как работают подъемники, Вопросы и ответы, Не поршневой насос (различия).Также продает поршневые насосы.
      http://www.marksnyderelectric.com/catalog/waterpoweredpumps.html Насосы Fleming Hydro-Ram — мощные, легкие, практически не требующие обслуживания и более дешевые. От The Ram Company:
      http://www.theramcompany.com/

      Bamford «Hi-Ram Pump» представляет собой простой, недорогой водяной насос с автономным питанием, использующий новую запатентованную технологию. Принцип аналогичен обычным поршневым насосам, но их конструкция и характеристики отличаются. Сердцем помпы является регулировочная трубка из нержавеющей стали и свободно плавающий ударопрочный пластиковый шарик.Он быстро регулируется с помощью альтернативных трубок, а пластиковый шарик обеспечивает бесшумную работу. Хотя возможны гораздо более высокие давления на выходе, насос диаметром 25 мм (1 дюйм) может ежедневно поднимать около 1500 литров воды на высоту 20 метров, используя приводной напор от 2 до 3 метров и входной поток 20 литров в минуту. Насос будет работать, когда полностью под водой. Он может быть предназначен для подачи сжатого воздуха или для обеспечения прямого механического выхода для привода других устройств, а также может действовать как всасывающий насос. Сделано с прицелом на потребности развивающихся стран.Цена примерно от 125 долларов США.
      http://www.bamford.com.au/rampump/ Гидравлические домкраты — компьютерное моделирование и оптимальная конструкция
      Хотя насос гидравлического домкрата существует уже около 200 лет, его конструкция в значительной степени была оставлена ​​на пробы и ошибки. . Вот компьютерный метод повышения производительности. Ю.К. Чанг, Али А. Сейриг, факультет машиностроения, Университет Висконсина, Мэдисон, Висконсин,
      — Из Компьютеры в машиностроении , январь 1985 г. (с благодарностью Кирку МакЛорену)
      Хороший обзор поршневых насосов, их использования и ограничений от Рабочей группы по методам разработки (WOT) в Голландии (также канатные насосы, ветряные мельницы):
      http://www.wot.utwente.nl/documents/articles/rampumps.html

      Голландский инженер

      Таранные насосы Герта Бреура проще, и они не только перекачивают, но и могут всасывать воду из низин в ручей. Бреур также разработал небольшой поршневой насос, который легко собрать, используя стандартные «садовые» материалы, за исключением некоторых напорных трубок. Список материалов, пронумерованные изображения и фотографии «покомпонентного изображения» покажут вам, как это сделать.
      http://www.wot.utwente.nl/documents/articles/breurram/index.html

      Дополнительная информация о гидроцилиндрах Герта Бреура, включая текст на испанском языке; также канатный насос и многое другое:
      http://www.geocities.com/ResearchTriangle/System/7014/index.html

      Обновленная конструкция поршня по сравнению с

      Gravi-Chek — Насос Gravi-Chek представляет собой новейшую технологию, доступную в индустрии поршневых насосов. Насосы Gravi-Chek прошли испытания в Центре ирригационных технологий Калифорнийского института сельскохозяйственных технологий. Доступны три модели, обеспечивающие подачу воды со скоростью от 20 до 16 000 галлонов в день, в зависимости от установки
      http://www. gravi-chek.com/ Насосы с гидроцилиндром — Техническое описание, практическое действие, 6 страниц (Intermediate Technology Development Group, ITDG), файл Acrobat, 190 K
      http://www.itdg.org/html/technical_enquiries/docs/hydraulic_ram_pumps.pdf

      Обзор поршневых насосов (и ручных насосов) с некоторыми полезными диаграммами из (кхм)

      Справочник по альтернативным технологиям пополнения запасов пресной воды в малых островных развивающихся государствах / Часть B — Профиль технологии / 2. Технологии, применимые к очень маленьким островам с низким содержанием кораллов / 2.1 Технологии пополнения запасов пресной воды / 2.1.3 Насосы»:
      http://www.unep.or.jp/ietc/Publications/TechPublications/
      TechPub -8d/насосы.asp Примечания по проектированию системы поршневых насосов от Отдела технологий разработки Инженерной школы Уорикского университета, Великобритания: онлайн-документы — Введение в гидравлические поршневые насосы, принцип работы поршневых насосов, инструкции по использованию и производству, проекты, планы и чертежи. ; также недорогие ручные насосы.
      http://www.eng.warwick.ac.uk/DTU/lift/index.html

      Еще один обзор поршневых насосов, больше диаграмм, уравнений, таблиц:
      http://www2.ncsu.edu/eos/service/ bae/www/programs/
      extension/publicat/wqwm/ebae161_92.html

      Lifewater Canada — Гидравлические поршневые насосы и строповые насосы. Много полезной информации на этом сайте.
      http://www.lifewater.ca/ram_pump.htm
      См. также Ресурсы по ручным насосам — Ручные насосы и обучение бурению скважин для получения безопасной питьевой воды:
      http://www.lifewater.ca/ Проектирование гидравлического поршневого насоса — US AID Water for the World Technical Notes
      http://www.lifewater.org/wfw/rws4/rws4d5.htm

      «Все о гидравлических поршневых насосах – как и где они работают» , Дон Р.Wilson, 1994 (обновлено), Atlas Pubns, ISBN 0963152629 — в этой книге простыми словами и с иллюстрациями объясняется, как работает поршневой насос, где его можно установить и как поддерживать его в рабочем состоянии. Во втором разделе книги приведены пошаговые планы по сборке полнофункционального поршневого насоса Atlas из легкодоступных сантехнических фитингов, для чего НЕ требуется сварка, сверление, нарезание резьбы или специальные инструменты. В последней главе показано, как построить недорогое водохранилище из ферроцемента емкостью до 15 000 галлонов.Купить на Amazon.com: Все о гидравлических поршневых насосах

      Компания Rife Hydraulic Engine Mfg. Co. Inc. уже более 117 лет специализируется на перекачивании воды без электричества и топлива. Это один из первых и старейших производителей гидроцилиндров. Производство 19 различных моделей поршневых насосов, обеспечивающих вертикальную перекачку на высоту до 500 футов и производительность до 350 000 галлонов в день. Rife также производит Slingpump, который работает на течении ручья, ручья или реки и может поднимать воду на высоту до 82 футов по вертикали и на расстояние до одной мили, 24 часа в сутки без обслуживания.
      http://www. riferam.com/ Африканским фермерам нужны: простые водяные насосы — Поиск достаточного количества воды для орошения является одной из основных проблем, стоящих перед фермерами в странах Африки к югу от Сахары, где только 4% пахотных земель орошаемых земель, что серьезно ограничивает продуктивность сельского хозяйства в регионе, где, по оценкам, одна треть населения хронически недоедает. Вместо этого недорогие педальные насосы местного производства могут сыграть важную роль и значительно повысить продовольственную безопасность в регионе, говорится в новом отчете «Колесные педальные насосы для ирригации в Африке».Педальные насосы облегчают фермерам задачу по доставке воды для своих полей или огородов, они дешевы и просты в обращении. Если насосы производятся на месте, они также могут создать рабочие места и доход. Многие африканские фермеры до сих пор орошают очень небольшие участки земли, используя ковшовые технологии, которые являются медленными, громоздкими и трудоемкими. Педальные насосы намного эффективнее и удобнее. Их удобно использовать, фермер стоит на педалях, нажимая на поршни вверх и вниз, поднимая до пяти кубометров в час (5000 литров).
      http://www.fao.org/news/2001/010103-e.htm

      Практические книги


      Прототип поршневого насоса в Индии — построен за одну десятую коммерческой цены
      «Руководство по автоматическому гидроцилиндру для откачки воды» Саймона Б. Ватта, 1978 г., Практическое действие (Группа разработки промежуточных технологий, ITDG), ISBN 0

      1159
      Не предполагает наличия специальных знаний в области гидравлики, требуется доступ только к базовой машине инструменты и несколько обычных инженерных материалов.Описывает, как сделать гидроцилиндр из мягкой стали, нескольких гаек и болтов и двух резиновых дисков. Первая часть содержит подробную информацию о том, как изготовить и обслуживать небольшой гидравлический домкрат на подходящем участке, во второй части более подробно рассматриваются технические характеристики домкрата и особенности конструкции, а также содержится полезная библиография. Отличные, четкие схемы изготовления гидронасоса своими руками из стандартных трубных фитингов. Купите в интернет-магазине Development Bookshop: Руководство по автоматическим гидравлическим таранам для перекачки воды

      «Гидравлические тарельчатые насосы: руководство по системам водоснабжения с тарельчатыми насосами» Т.Д. Джеффри, Т.Х. Томас, А.В. Смит, П.Б. Гловер и П.Д. Фонтан, Практическое действие, ISBN 1853391727
      Пошаговые инструкции по проектированию, установке и эксплуатации гидроцилиндров. Иллюстрации и схемы, детали насоса, разработанного для местного производства, примечания для тех, кто разрабатывает собственную модель. Купите в Интернете в книжном магазине для разработчиков: Гидравлические поршневые насосы: руководство по системам водоснабжения с поршневыми насосами

      «Как сделать канатный и моечный насос» Роберта Ламберта, 1989 г., «Практическое действие», ISBN 18533


      Как сделать простой , дешевый насос, который может поднять воду на 18 футов из ручья или колодца с производительностью 1 литр в секунду.Предназначен для орошения небольших участков. Веревку протягивают через трубу с помощью шкива — старой шины. К тросу прикреплены гибкие резиновые шайбы (вырезанные из другой шины), немного уже трубы; по мере того, как шайбы вытягиваются вверх по трубе, вода поднимается вверх и выливается вверху. Трос и шайбы проходят вокруг шкива и возвращаются на дно трубы. Умная! Купить на Amazon.com: Как сделать насос для веревки и шайбы

      «Как сделать и использовать педальный ирригационный насос» Карл Биленберг и Хью Аллен, Практическое действие, ISBN 1853393126
      Педальный ирригационный насос способен поднимать до 7000 литров воды в час, используя силу человеческого тела, и может производиться на месте по низкой цене в небольших металлообрабатывающих мастерских.Его признание в Бангладеш, где он был впервые разработан в 1984 году, является экстраординарным: по оценкам, в настоящее время используется более 500 000 насосов. Нынешняя конструкция, описанная в этом руководстве, была преобразована из бангладешского оригинала в полностью переносной насос с грузоподъемностью и напором, который особенно хорош для использования в проницаемом грунте, где вода не может легко распределяться по каналам. Купить на Amazon.com: Как сделать и использовать педальный ирригационный насос

      Водоподъемные устройства: Справочник , третье издание, Питер Френкель и Джереми Тейк, Практические действия, ISBN 9781853395383
      Обновленное и дополненное новое издание Устройства для откачки воды , давно авторитет в этом вопросе.Подробный обзор водоподъемных технологий, доступных мелким землевладельцам для орошения, а также новая информация о питьевой воде для людей и домашнего скота. Обзор всего спектра насосов и водоподъемных устройств для небольших применений и основа для их сравнения и выбора. Комплексный единый источник практической информации. Купить на Amazon.com: Водоподъемные устройства: справочник


      Соответствующая технология
      Соответствующие технологические ресурсы
      — Сельскохозяйственные ресурсы
      — Лесные ресурсы
      Кузнечное дело
      Дровяные костры, которые подходят
      Дома, которые подходят
      Водяной двигатель

      Путешествие в вечность и АТ
      — Китайские лейки
      — Чертежи лейки Handmade Projects
      — Мотыга для победы!
      — Секиры и серпы
      Лучшая крысоловка
      — Крысы и совы
      — Китайская крысоловка
      — Как сделать китайскую крысоловку
      .

Добавить комментарий

Ваш адрес email не будет опубликован.
