Механизм для раздвижных ворот

Самый популярный вариант ворот для проезда в гараж или на закрытую парковку — раздвижные ворота. Так давайте же разберемся, как они работают и какими они бывают? Нет ничего сложного в использовании данного механизма, однако устройство их далеко не самое простое.

Механизм состоит из 2-х створок, которые двигаются параллельно самой плоскости ворот по специальным направляющим. Такая система движения, подобно системе шкафа-купе, намного упрощает использование и является более удобной по сравнению со стандартными воротами, которые, например, открываются наружу. В первую очередь экономится само пространство.

Зимой нет необходимости тратить время на очистку территории от снега. Также возможно размещать какие-либо строительные проекты или другие всевозможные устройства вблизи от проезда. Это актуально в тех случаях, когда проезжая часть располагается вблизи от гаража или коттеджа.

Содержание статьи:

С автоматикой или без нее

Выделяют два типа раздвижных ворот — автоматические и механические. Как Вы уже поняли, автоматические работают за счет специализированного электропривода, реагирующего на пульт управления. Механические открываются вручную. Цена на это устройство, конечно же, меньше, однако оно более надоедливо. Логично, что большинство потребителей выбирают именно автоматику. Удобство и комфорт являются более приоритетными нежели высокая стоимость устройства. А если Вы желаете сэкономить, то можете сделать такой механизм без автоматики своими руками.

Минусы

  • Данный тип ворот не предусматривает калитку. Калитку, конечно же, можно смонтировать, но это не так уж просто. Чтобы пройти через ворота, необходимо постоянно полностью их открывать, а это не совсем удобно.
  • Проблема с подбором направляющих решеток. Чтобы сделать это, необходимо произвести расчеты веса ворот, оказываемого давления и расстояния отката. Это не совсем просто без специализированных знаний.
  • Забирают пространство у забора. Пристроить к забору ничего не получится. Конечно, в диаметре место экономится, однако такую тенденцию тоже стоит отметить как недостаток.

Подвесной рельсовый механизм

Большинство раздвижных ворот работают по специальным роликовым направляющим. Однако, существуют современные раздвижные ворота, которые относятся к самонесущим устройствам. Для простоты движения также используются подвесные консоли. Их блоки являются более стойкими и надежными, а также такие консоли упрощают движение механизма.

Подвесные ворота

Уход

Для того чтобы продлить срок службы роликов, необходимо периодически их смазывать. Хотя, так как они располагаются защищенным образом, их работоспособность и долговечность в любом случае будет большой. Каретка въездного механизма ограждения также состоит из множества роликов. Они изготавливаются из полимерных материалов, поэтому являются относительно надежными. Сама каретка способна управлять калиткой и защищает механизм от различных тяжелых нагрузок и прочего воздействия.

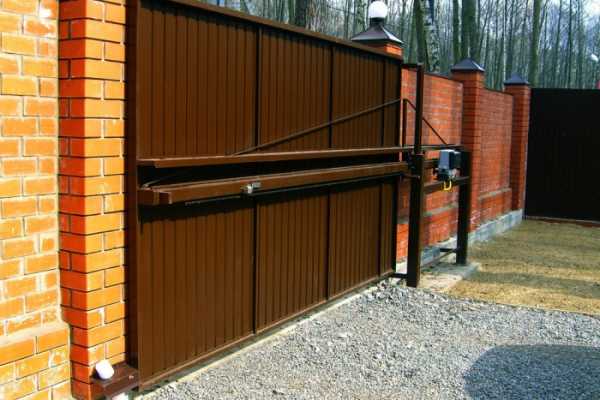

Балка и каретка

Самыми тяжелыми механизмами считаются кованые ворота. Такие модификации являются одними из самых надежных устройств, так как прекрасно защищены.

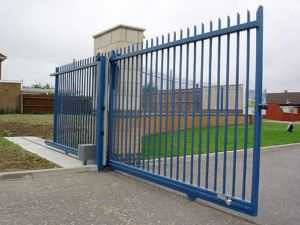

Кованые раздвижные ворота

Основные элементы

Электропривод

  • Главная ведущая направляющая. Она существует для корректной работы привода и кареток (используется балка шириной 70 мм). Ее лучше купить вместе с каретками подходящих размеров;
  • Металлический каркас ворот;
  • Элементы автоматики. Комплект из блока питания, ПДУ и проводов — это и есть необходимые элементы для создания единого автоматического устройства. Также Вам понадобятся фотоэлементы, привод и прокладки;
  • Комплектующие для установки. Сюда входят различные крепежные элементы и прочие строительные материалы. Очень важно использовать качественные материалы, так как это значительно увеличит долговечность работы всего устройства;
  • Обшивка. Что же будет самым оптимальным вариантом, включающим в себя прочность и надежность? Конечно же, профнастил. Оптимальные серии профнастила для раздвижных ворот — НН57 и С44.

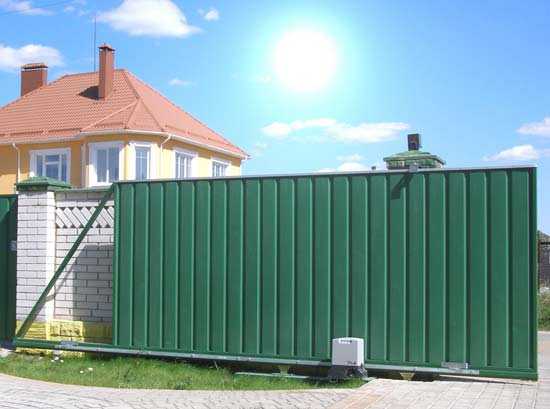

Зубчатая рейка и зубчатое колесо (шестерня) электропривода

Однако, в качестве основного материала используется не только профнастил. В любом случае металлические раздвижные ворота не только долговечны, а также надежны в работе и очень солидно выглядят.

Запомните одно: на воротах не должно быть выступающих деталей. Они могут помешать нормальной работе и свободному движению, поэтому не стоит выдумывать замысловатый дизайн.

moizabor.ru

Механизм для откатных ворот

Откатные ворота все чаще устанавливаются владельцами загородных участков, так как они являются надежными и достаточно удобными. Чтобы установить такую конструкцию собственными руками, следует узнать об особенностях подобных ворот и о правилах монтажа. Приобретая механизм для откатных ворот, важно внимательно его осмотреть, чтобы не купить некачественный товар.

Достоинства и недостатки откатных конструкций

Конструкция откатных ворот имеет следующие преимущества:

  1. Створки не мешают въезду и выезду автомобиля с участка. При этом использование откатных ворот позволяет экономить пространство.
  2. Возможность установить систему в любых климатических условиях.
  3. Разнообразие отделочных материалов, применяемых при создании откатных створок. Благодаря этому можно выбрать именно те изделия, которые подходят для конкретного участка.
  4. Сохранение правильного положения створки даже при длительном использовании. Это связано с особенностью строения системы.
  5. Возможность выбрать различную автоматику для ворот.

К недостаткам описываемого типа конструкций можно отнести:

  • более высокая стоимость, если сравнивать со стоимостью других типов конструкций;
  • также стоит отметить, что для установки откатных створок необходимо создавать фундамент;
  • вдоль забора необходимо выделить пространство для створки.

При желании можно сделать и установить откатные ворота своими руками. Многие устанавливают в створке калитку. Чтобы не тратить время на создание всех элементов конструкции, можно приобрести набор для ворот.

Типы откатных конструкций

Все откатные конструкции разделяются на несколько типов:

  1. Подвесные конструкции. Такие изделия являются тяжелыми, но достаточно надежными, поэтому их часто устанавливают владельцы участков. Полотно таких конструкций закрепляется на балке для откатных ворот, которая располагается над проездом. Из-за этого в проем не могут проезжать высокие автомобили.

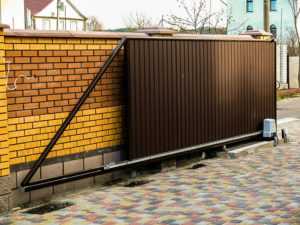

  2. Консольные. Такие конструкции не оборудуются балкой над проездом. Они не боятся снега, сильного ветра и заносов пылью. Подобные конструкции устанавливаются на фундаменте, который создается сбоку от проема.
  3. На винтовых сваях. Для установки описываемого типа конструкций на глубину 1500 мм закручиваются металлические сваи. Установка подобных конструкций происходит в течение нескольких дней.
  4. Механические. Подобные изделия открываются вручную. Они имеют низкую стоимость, поэтому приобретаются многими владельцами участков. Но, выбирая такие конструкции, стоит помнить, что их лучше устанавливать на участке, который используется достаточно редко.

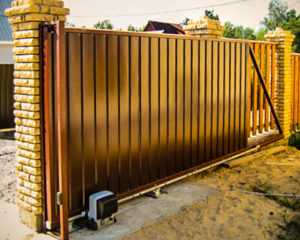

  5. Автоматические. Такие конструкции оснащаются электроприводом и пультом дистанционного управления. При выборе такого варианта необходимо приобрести комплект автоматики для откатных ворот.

Стоит помнить, что независимо от типа конструкции такие ворота требуют свободного пространства около ограждения.

Из чего состоит комплект для откатных конструкций

Многие профессионалы не советуют приобретать рельсовые механизмы. Это связано с тем, что владельцу участка после установки такого механизма часто приходится чистить направляющие для откатных ворот.

Главную роль выполняют ролики. Если сравнивать их с другими деталями, стоит отметить, что они выдерживают достаточно большие нагрузки. Некоторые владельцы участков устанавливают самодельные откатные ворота.

Стоит отметить, что распространенными являются комплектующие для откатных ворот «Ролтэк».

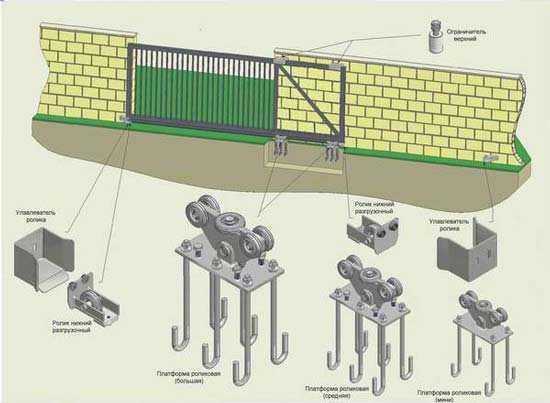

Подробное описание комплектующих

Для сборки конструкции используются следующие детали:

  1. Направляющий рельс, который необходим для передвижения створки на роликах.
  2. Заглушка. Она способствует защите задней части направляющей.
  3. Верхний улавливатель. Данный элемент конструкции закрепляется на принимающей опоре и необходим для удержания створки от раскачивания после того, как створка закрылась.
  4. Нижний улавливатель.
  5. Шина с регулируемыми роликами. Этот элемент представляет собой квадратный кронштейн, имеющий резиновые ролики. Шина способствует поддержанию вертикального положения конструкции.
  6. Опорный ролик. Во время закрытия данный элемент внедряется в нижний улавливатель и способствует предотвращению удара полотна. Это способствует сохранению конструкции даже при длительной эксплуатации.
  7. Фотоэлементы для автоматических откатных ворот. Они позволяют сделать конструкцию более безопасной, так как останавливают створку при наличии препятствия в проеме.

Чтобы все описываемые элементы способствовали эффективной работе системы, необходимо правильно их установить и проверить, как двигается полотно. Для правильной установки всех элементов конструкции необходима схема откатных ворот с отображением размеров.

Устройство откатных конструкций

После приобретения всех необходимых материалов и подготовки территории для установки ворот необходимо выполнить следующие работы:

  1. Сначала на монтажную пластину надеваются роликовые тележки. Во время проведения таких работ стоит следить, чтобы все они располагались на одном уровне. Стоит помнить, что верхние гайки не стоит сильно затягивать.
  2. После этого на фундаменте необходимо пометить расположение пластин, отступив от края швеллера примерно 150 мм.

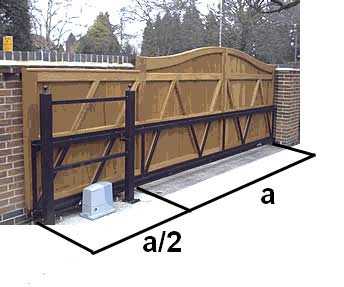

  3. Чтобы определить, где будет располагаться вторая опора, стоит вычесть 100 мм от длины ворот. Полученный результат помечается между началом ответной опоры и швеллером.
  4. После этого происходит натяжка шнура. При этом стоит придерживаться уровня примерно 15-20 см от поверхности земли.
  5. После проверки вертикальности всех элементов можно начинать работы по сварке роликовых площадок.

Внимательно изучив устройство откатных автоматических ворот можно установить их своими руками, не нанимая профессионалов. Но перед началом работ стоит тщательно подготовиться, чтобы не совершить ошибок.

Во время установки ворот важно закрыть несущую балку заглушкой и концевым роликом. Сверх опорного столба необходимо зафиксировать направляющее устройство. Оно устанавливается при помощи анкеров или саморезов. Чтобы производить установку было более удобно, стоит приложить к опоре кронштейн и наметить нужные точки заранее.

Если на створку будет установлен электропривод, необходима зубчатая рейка для откатных ворот.

Фурнитура ворот

Стоит помнить, что любые детали, которые могут потребоваться при установке откатных ворот, нужно приобретать только в строительных магазинах. Некоторые пытаются создавать комплект фурнитуры для откатных ворот самостоятельно, но такие работы стоит выполнять только при наличии большого количества времени и специализированных инструментов. Приобретая готовые изделия в специализированном магазине можно не беспокоиться о том, что они могут быть некачественными.

Во время выбора комплектующих необходимо точно знать размеры направляющей ворот. Этот элемент системы выбирается исходя из ширины конструкции. Данное значение умножается на 1,5. Полученная цифра и должна быть равна ширине направляющей.

Во время приобретения фурнитуры важно учитывать и вес полотна. Многие детали, предназначенные для откатных ворот, создаются с учетом определенного веса створки. В строительных магазинах можно найти детали, которые предназначены для установки на ворота, вес створки которых находится в пределах между 400 и 800 кг. Если конструкция отделывается профнастилом, можно приобретать детали, предназначенные для легких изделий. Если же ворота будут отделаны ковкой, необходимо купить более надежные материалы.

Во время приобретения роликовых кареток нужно решить, будут ли ролики металлическими или полимерными. Если покупаются изделия второго типа, стоит более бережно относиться к конструкции, так как от этого зависит сохранность фурнитуры. Полимерные ролики являются менее прочными, но они производят меньше шума. Именно поэтому их и приобретают многие владельцы загородных участков.

Перед тем, как определиться с выбором, стоит внимательно осмотреть все предлагаемые детали, а также упаковку, в которой они предоставляются. Даже при наличии небольших повреждений стоит присмотреть более качественные изделия, так как хорошие производители не допускают выхода в продажу поврежденного товара.

Стоит заранее выбрать замок для откатных ворот. Распространенными являются устройства для створок из профнастила.

bouw.ru

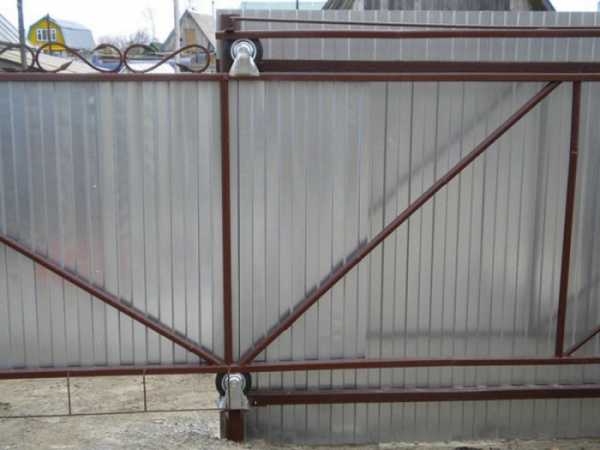

Откатные ворота по уголку на колесах

Монорельсовая конструкция — альтернатива консольных ворот

Въездная группа – важная часть ограждения частного участка, которая по определению должна быть подвижной. При этом охранные свойства въезда должны максимально соответствовать свойствам всего забора. Когда элементы системы «забор–ворота» выполнены одинаково надежно, тогда и можно говорить о том, что участок защищен от проникновения недоброжелателей.

Своей конструкцией ворота делятся на две основные группы: распашные и откатные. Существуют еще секционные и рулонные виды, но они используются реже и лишь в специфических случаях.

Преимущества откатных конструкций в сравнении с распашными типами

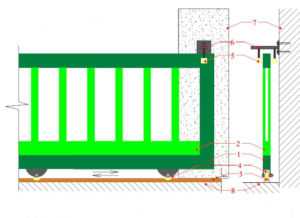

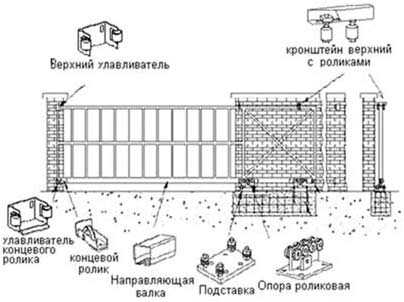

Схема с указанием мест установки роликов и комплектующих элементов

Основных преимуществ у распашных въездов немного − дешевизна и простота установки. В редких случаях (когда ширина участка со стороны въезда менее трех метров) распашные створки – единственно возможный вариант. Во всех остальных случаях однозначно выигрывают откатные. Они гораздо удобнее в использовании, не требуют для функционирования постоянно свободного пространства впереди и за створками.

Но главное – элементы автоматики откатных ворот могут вполне выполнять функции надежного замка. Тогда как автоматика распашных створок, в силу конструктивных особенностей механизма открывания, неспособна надежно защитить участок от проникновения, так как створки можно довольно легко сдвинуть друг относительно друга.

При сопоставимой цене этих двух видов въездов с автоматическим механизмом открывания (раздвижные створки с нижней направляющей дороже лишь на стоимость фундамента) очевидно, что распашные въездные конструкции ставить нецелесообразно. По этой причине в настоящее время в подавляющем большинстве случаев устанавливают откатные ворота.

Виды откатных ворот

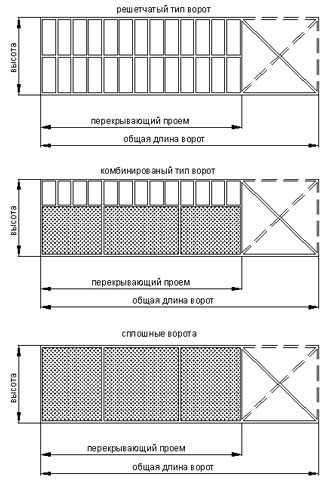

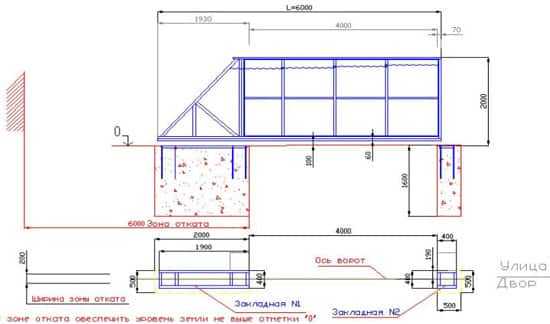

Эскиз откатной конструкции по уголку

Откатные системы подразделяются на различные типы в зависимости от материалов изготовления створок, их количества и типу отката. По типу конструкции они бывают сдвижные консольные и сдвижные по уголку (монорельсу).

Рассмотрим особенности сдвижных монорельсовых систем. В этой конструкции в фундамент вдоль проема устанавливается монорельс, по которому двигаются ролики, прикрепленные книзу створки.

Такая конструкция не дает створке провисать – она всегда имеет опору на ролик, который двигается вдоль рельса. К тому же такая система достаточно проста и ее стоимость относительно невысока. К недостаткам можно отнести то, что монорельс нужно регулярно чистить, от наледи, снега, песка и грязи, иначе ворота просто не смогут открываться и закрываться.

Также монорельс находится немного выше уровня земли, что может создать незначительные неудобства. А кому-то, с эстетической точки зрения, больше нравятся консольные конструкции створок, которые не имеют контакта с землей.

В каких случаях откатные монорельсовые ворота – лучший выбор

Для отката полотна ворот по уголку не требуется большого пространства

Выбор конкретного типа открывания въезда зависит от различных факторов и предпочтений. Благодаря дешевизне и простоте конструкции раздвижные монорельсовые ворота отлично подходят в случаях, когда нужна максимальная надежность, эффективность при частом открывании и закрывании, долгий срок службы, но внешний вид при этом не имеет большого значения.

Это касается крупных предприятий, заводов, складов и стройплощадок. Такая система также востребована в дачных поселках с узкими улицами, когда для распашных створок слишком мало места для открытия.

В этом случае откатные створки являются оптимальным и чуть ли не единственным вариантом по разумной цене, с высокой надежностью и достаточно аккуратным внешним видом. К тому же фурнитура консольных и монорельсовых ворот практически одинакова и часто взаимозаменяема.

Варианты материалов изготовления ворот

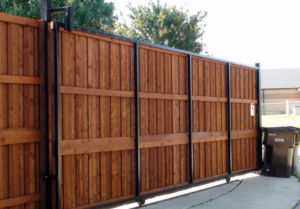

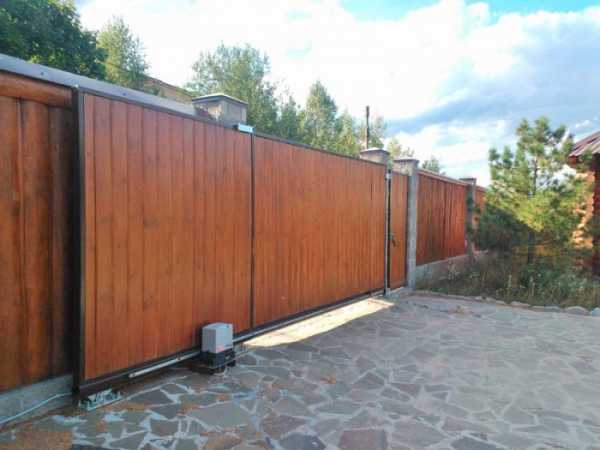

Обшивка откатных по уголку конструкций деревянным материалом

При выборе обшивки створок въездной группы желательно обращать внимание на соответствие общему стилю участка и забора. Рассмотрим несколько наиболее популярных материалов:

  1. Из профилированного металлического листа. Такой материал достаточно дешев и хорошо подходит для загородного дома или дачного участка. Выглядит достаточно объемно и внушительно. Цвет может быть разным, причем обычно стальные листы не просто покрашены, а покрыты полимерным покрытием разной толщины (полиэстер, пурал, пластизол, призма). Чем толще это покрытие, тем красивее и благороднее выглядят ворота. Например, структура пластизола напоминает кожу, а покрытие «призма» обладает блеском за счет наличия в ее составе алюминия. Все эти покрытия обладают гораздо более долгим сроком службы по сравнению с краской. Кроме низкой цены, преимуществом профилированного листа является его взаимозаменяемость с аналогичным стальным листом в случае порчи или повреждения.
  2. Из профилированного листа с дополнительными коваными элементами. По сути, это первый вариант с дополнительными кованными украшениями по верхней кромке. Обычно это гребенка в форме арки, выполненная из труб и полос декоративного металлического проката. Возможны самые различные украшения: кольца, пики и так далее. Декоративная арка может располагаться стационарно над подвижными створками и на самих створках. В первом случае следует учитывать максимальную высоту проезжающего транспорта, а во втором – предусмотреть дополнительную нагрузку на несущие элементы.

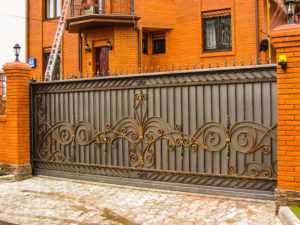

  3. Кованые. Бывают полностью глухие или прозрачные – в зависимости от пожеланий владельца. Применяются методы горячей ковки (на специальном кузнечном оборудовании) и холодной ковки – опять же зависит от общего рисунка створок. Перед началом работ делаются эскизы с различными рисунками из готовых каталожных декоративных элементов, выбирается общий дизайн. Например, очень красиво смотрятся створки из полых или сплошных гнутых труб квадратного сечения. В зависимости от получившейся сложности и веса готового изделия, цена может сильно варьироваться, поэтому нельзя однозначно сказать насколько дороги или дешевы кованые ворота.
  4. С обшивкой деревом. В этом случае рама выполняется из металлических труб, а сверху устанавливается обшивка из обычной доски, блок-хауса или деревянной вагонки. Изготовление рамы и установку механизма открывания лучше доверить профессионалам, а обшивку деревом можно сделать и самостоятельно. Кроме значительной экономии денег, это позволит проявить свои творческие способности и создать уникальный и неповторимый узор. Смотрятся такие ворота очень изящно и создают ощущения уюта.
  5. Из металлической решетки. При таком варианте рама ворот изготавливается из довольно мощных труб прямоугольного сечения, а в эту раму устанавливаются вертикальные трубы меньшего сечения на расстоянии 13–15 см друг от друга. Это не самый эстетичный вид ворот, зато очень практичный и недорогой.

Как расположить калитку рядом с въездом

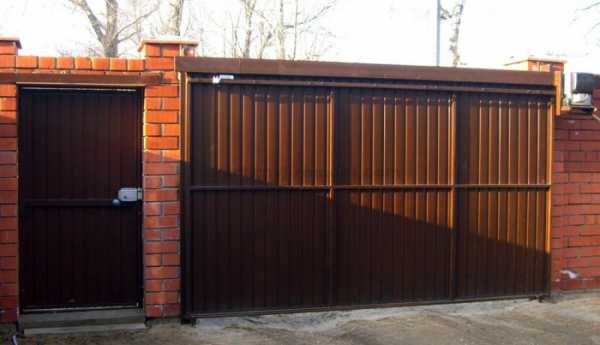

Возможное расположение калитки рядом с откатной конструкцией по уголку

Калитка, как правило, выполняется в едином стиле с въездной группой. В случае использования откатных створок нужно устанавливать калитку с противоположной от направления сдвига стороны либо оставлять пространство для открывания въездной створки.

Материалы калитки используются такие же, как и материалы ворот. Высота, как правило, тоже совпадает либо соответствует верхней кромке забора. Если высота забора не превышает двух метров, то калитка устанавливается на петельных столбах.

При большей высоте въездной группы калитку устанавливают в раму, нижняя кромка которой углубляется, чтобы избежать порога, а верхняя часть рамы увеличивает жёсткость всей конструкции. При высоте забора более 2,5 метра проем калитки можно выполнить размером стандартной входной двери, при этом верхняя часть рамы остается глухой и неподвижной. Обычно оптимальная ширина проема калитки составляет около одного метра.

Для запирания калиток могут использоваться врезные и накладные механические или электромеханические замки. Второй вариант оптимален при использовании домофона. В этом случае замок можно открывать дистанционно кнопкой домофона.

Надеемся, эта статья поможет на начальном этапе сориентироваться в многообразии въездных ворот и приступить к установке.

moyaograda.ru

Сдвижные ворота — особенности, виды, стоимость

При возникновении потребности в установке заграждений для дачных участков, загородных домов и дач очень часто у владельцев построек возникает вопрос, какие именно ворота для своего дома выбрать. И правда, в современном мире существует настолько большое разнообразие различных конструкций, что очень сложно определиться, какая из них станет наиболее подходящей в нашем случае.

Уже довольно длительное время повышенным спросом на отечественном рынке пользуются сдвижные ворота, которые уже давно доказали свою практичность и надежность. Именно такая конструкция позволяет существенно сэкономить свободное место перед участком и внутри, которое мы должны были бы учесть при установке прочих аналогов (к примеру, распашные ворота требуют наличия свободного места для беспрепятственного открытия).

Особенности сдвижных ворот

Если говорить обобщенно, то различные модели сдвижных металлических ворот используются не только в частных домах, но и устанавливаются на различных промышленных объектах, монтируются для общественных парковок и гаражей. И все это обосновано их универсальностью и способностью качественно выполнять свою основную функцию в течение длительного периода.

Описывая основные преимущества, можно составить список, состоящий из следующих особенностей подобных изделий:

  • Существенная экономия пространства;
  • Цельная конструкция позволяет не опасаться за возможные повреждения из-за случайных механических воздействий на полотно;
  • У владельцев участков и предприятий нет необходимости вычищать прилегающий к воротам участок от снега и крупных загрязнений для беспрепятственного выезда автотранспорта;
  • Створки работают тихо и плавно, нивелируя шумы двигающихся механизмов;
  • Сдвижные ворота легко устанавливаются и имеют привлекательную для среднестатистического покупателя стоимость.

Конечно, следует учитывать, что только продукция от ведущих отечественных и зарубежных производителей представляет собой по-настоящему качественный вариант, тогда как сдвижные ворота от мелких поставщиков не смогут похвастаться прочностью и долговечностью. Соответственно, для процедуры монтажа конструкции также следует нанимать профессиональных исполнителей, которые могут провести установку с четким соблюдением правил и норм безопасности, предоставляя заказчикам сервис высокого качества.

Кстати, сдвижные ворота различаются между собой методикой управления – модели могут открываться вручную или комплектоваться специальным автоматическими системами, которые существенно облегчают процесс эксплуатации и позволяют с комфортом пользоваться изделием, не выходя из машины.

Какие существуют виды сдвижных ворот?

Следует сразу сказать, что классификация сдвижных ворот предполагает различные способы крепления, по которым системы и делятся на несколько основных видов:

  • Консольные;
  • Подвесные;
  • Рельсовые.

Начинать описание можно с самого популярного вида – консольных сдвижных ворот, которые уже давно пользуются спросом у отечественных покупателей. Популярность изделий обосновывается их надежностью, удобством в эксплуатации и долговечностью. Консольные системы монтируются к устойчивой боковой основе, так как конструкция имеет весьма внушительные габариты и большой вес. Полотно устанавливается на специальные роликовые тележки, обеспечивающее беспрепятственное движение. В закрытом состоянии ворота помещаются в уравнители, уменьшающие давление на основание и повышающие их эксплуатационные качества.

Подвесные ворота, в отличие от первого варианта, стоят дороже, а устанавливаемая на определенной высоте балка может препятствовать проезду массивной техники на участок. Подобные изделия рекомендуется использовать в качестве защиты на дачных участках, так как полотно подвесных конструкций практически невозможно взломать. Рельсовые ворота, оправдывая свое название, монтируются на специальные направляющие, устанавливаемые на земле. Может показаться с первого взгляда, что подобная технология неудобная, но рельсы никак не мешают движению транспорта, а их наличие позволяет проектировать длинные и массивные ворота, исполняемые практически в любом доступном дизайне.

Какие материалы используются в производстве сдвижных ворот?

В зависимости от ожидаемого результата, при производстве сдвижных конструкций могут быть использованы самые разные материалы:

  • Комплектация сэндвич-панелями;
  • Благородные породы древесины;
  • Кованые металлические элементы;
  • Профнастил;
  • Сварные компоненты.

Сэндвич-панели представляют собой оптимальный вариант для гаражных ворот, так как данный материал может стабильно поддерживать оптимальный температурный режим внутри помещения. Панели не боятся атмосферных осадков, устойчивы к ветреной погоде и резким температурным перепадам.

Древесина всегда отличалась своим привлекательным внешним видом. Хоть материал и не слишком устойчив к повышенной влажности, производители могут выпускать деревянные ворота, которые нельзя назвать по-другому, кроме как произведения искусства. Такие конструкции могут содержать в себе многочисленные резные композиции и сочетание разных пород дерева, что еще больше выделяет продукции среди прочих аналогов.

Металлические кованые элементы, по примеру дерева, также могут производиться в различном дизайне. Подобную работу следует доверять исключительно профессионалам, так как эксклюзивные изделия будут представлять ценность, только если они изготовлены с четким соблюдением правил безопасности и практичности.

Что касается профнастила, то такой материал отличается малым весом и простотой монтажа. Но здесь следует соблюдать определенные правила, по которым подобные ворота не следует размещать на открытом воздухе, так как они подвержены атмосферным осадкам и сильным порывам ветра. Но в качестве гаражных ворот профнастил подойдет практически идеально.

Сварные конструкции выгодно отличаются от прочих аналогов приемлемой стоимостью, помноженной на высокое качество изделий. Такие ворота смогут вам прослужить не один десяток лет, даже при условии максимально активной эксплуатации!

По индивидуальному заказу клиентов профессиональные компании-производители могут компоновать несколько разных материалов и элементов для того, чтобы создать оригинальную и неповторимую конструкцию, способную удовлетворить запросы особо требовательных клиентов.

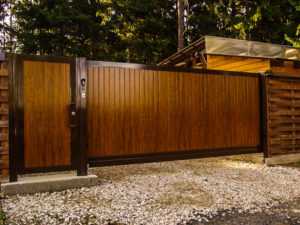

Сдвижные ворота с калиткой

Для получения комплексного решения по установке сдвижных ворот рекомендуется не экономить средства на установке дополнительных средств, облегчающих ваш быт. Наличие калитки позволит вам поддерживать удобство передвижения, особенно если вы хотите заказать монтаж конструкции с ручным управлением.

Калитки и двери производятся из того же материала, что и сами ворота  — такой подход позволит создать визуально привлекательную картину, когда все элементы внешнего интерьера будут дополнять стиль, в котором возведено здание.

На какие цены ориентироваться?

Основным вопросом для каждого покупателя ворот является ценовая политика производителей и поставщиков. Каждая компания имеет свои взгляды на то, какую стоимость устанавливать на собственную продукцию, но наша организация предлагает вам наиболее выгодные условия приобретения высококачественных ворот сдвижного типа!

Ориентировочные цены на продукцию представлены в следующих таблицах:

Стоимость сдвижных ворот с односторонней обшивкой



ШИРИНА ПРОЕМА (мм)

ВЫСОТА (мм)250030003500400045005000
150030 00032 00035 00038 00041 00051 000
180032 00035 00039 00042 00046 00056 000
200034 00038 00041 00045 00049 00060 000
220036 00040 00044 00048 00053 00064 000
250039 00043 00048 00053 00058 00070 000
270041 00047 00052 00058 00063 00075 000

Стоимость сдвижных ворот с двухсторонней обшивкой



ШИРИНА ПРОЕМА (мм)

ВЫСОТА (мм)250030003500400045005000
150030 00033 00037 00040 00043 00053 000
180033 00037 00041 00045 00048 00059 000
200035 00040 00044 00048 00052 00063 000
220038 00042 00047 00051 00056 00068 000
250041 00046 00051 00056 00062 00074 000
270044 00050 00056 00061 00067 00080 000

Стоимость сдвижных ворот без обшивки профнастилом



ШИРИНА ПРОЕМА (мм)

ВЫСОТА (мм)250030003500400045005000
150028 00030 00033 00035 00038 00048 000
180030 00033 00037 00040 00043 00053 000
200032 00035 00039 00042 00046 00056 000
220034 00038 00041 00045 00049 00060 000
250036 00041 00045 00049 00054 00065 000
270039 00044 00049 00054 00059 00070 000

moskomplekt-vorota.ru

Раздвижные ворота из профнастила: как сделать своими руками

Все более популярны становятся модели оград, которые открываются при помощи профильных направляющих, они более удобны, чем распашные и долговечны. Предлагаем рассмотреть, как сделать раздвижные ворота своими руками, можно ли соорудить такую калитку из профнастила, а также где можно купить откатные ролики и механизмы.

Содержание:

Достоинства и недостатки раздвижных ворот

Все чаще раздвижные откатные ворота используются в качестве ограды для дома (например, стеклянные), на даче или помещения склада (противопожарные). Они бывают ручные и автоматические.

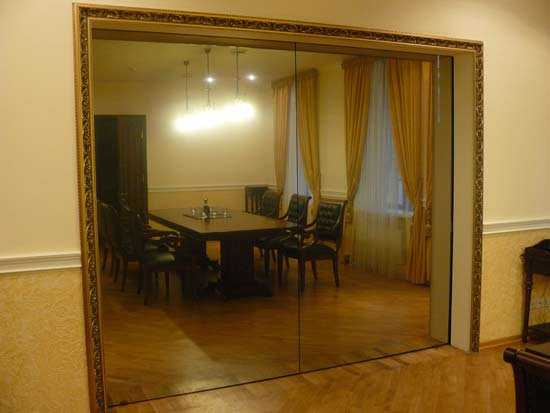

Фото — Стеклянные раздвижные двери

Главным достоинством таких оград является их отличные эстетические показатели. Помимо того, что они выглядят очень стильно и современно, они еще и прекрасно экономят простран6оство во дворе, что придется по вкусу обладателям небольшого частного домика. Основные достоинства раздвижных ворот:

  1. Повышенные гарантии безопасности. Отворить их гораздо сложнее, чем распашные;
  2. Высокие показатели несущей способности и прочности, у такого типа оград хорошая жесткость;
  3. Безопасны для детей и при въезде машин;
  4. Экономия времени зимой на зачистку двора. Для того, чтобы открыть такие ворота, Вам не нужно будет расчищать большое количество выпавшего снега.

Но, такие гаражные или уличные ворота имеют свои недостатки:

  1. Они не оснащены калиткой. Хотя её и можно пристроить, многие хозяева этого не делают, и выходит для того, чтобы пройти через ограду, нужно полностью откатывать ворота;
  2. Сложно подобрать нужные направляющие решетки. Купить эти доборные элементы можно в специализированных магазинах, но предварительно необходимо провести специальный расчет веса ворот, их отката и оказываемого на профили, давления;
  3. Они не забирают пространство в диаметре, но немного уменьшают его у забора. Вы не сможете устроить под оградой цветник или поставить качели.
Фото — Раздвижные ворота из профнастила

Нужно отметить, что большинство этих недостатков быстро решаются. К примеру, нет необходимости открывать врата полностью, можно просто отодвинуть их для прохода, также сейчас активно используется технология скрытых калиток, благодаря чему они не мешают предметам, расположенным под забором.

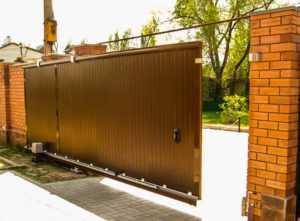

Фото — Раздвижные ворота


Видео: откатные ворота


Конструкция и принцип работы раздвижных ворот

Раздвижные механические ворота на рельсе называются консольными, откатными или роликовыми, как и рольставни. Современные промышленные строения производятся, без каких либо направляющих, и относятся к самонесущим механизмам. Иногда применяются подвесные консоли для упрощения движения, но все же, механические или автоматические блоки управления более надежны и долговечны. Движение в таких механизмах производится за счет жесткой консоли, которая специальным образом приварена к каркасной составляющей ворот.

Фото — Пример расчета раздвижных ворот

Направляющий профиль движется при помощи круглых или цилиндрических роликов, на которых расположены консольные ворота. Нужно отметить, что эти детали установлены закрытым образом, так что их не понадобится смазывать на протяжении всего срока службы ограды.

Въездные двери ограждения кареткой, которая состоит из нескольких, чаще всего восьми или шести роликов, изготовленных из качественного полимерного состава. Эта каретка помогает управлять калиткой, защищает направляющий профиль от воздействия атмосферных осадков и физических ударных нагрузок. Специалисты рекомендуют периодически смазывать этот механизм машинным маслом, чтобы продлить его долговечность и сделать процесс эксплуатации легким и удобным (без скрипов и заеданий).

Кованые ворота являются самым тяжелыми и располагаются на двух каретных механизмах. Изготовленные таким образом модели хорошо переносят физические нагрузки, защищены от деформации и разрушения фундамента. Чтобы уменьшить нагрузку на такие опоры, необходимо монтировать на направляющий профиль валик, который будет контролировать длину выхода ворот. Важный совет: чтобы установить любые откатные ворота, нужно помимо отверстия определенной ширины, оставить еще половину такого же расстояния для установки автоматической системы (для ворот с управлением) и противовеса.

Фото — Пример расчета противовеса

Главными элементами раздвижных ворот являются:

  1. Каркас. Он изготовлен из металлической арматуры. Данное устройство состоит из двух уровней: внутреннего и внешнего. Внешний – это труба большего диаметра, которая выступает как направляющая, внутренняя – имеет меньший размер, она используется для создания противовеса, поэтому должна быть сплошной;
  2. Основная направляющая. Она необходима для монтажа кареток и привода (чтобы смонтировать электрические ворота). Чаще всего производится из швеллера, с полезной шириной от 160 мм до 200;
  3. Установка ворот невозможна без комплектующих. Многие фирмы предоставляют фурнитуру вместе с полотном и направляющими (если покупаете готовый проект), или Вам понадобится добирать отдельно крепежные элементы. Строительский форум советует не экономить на этих деталях, от них зависит прочность и долговечность ворот. Рекомендуется использовать железные саморезы и заклепки;
  4. Автоматические элементы. Это целый комплекс установочных деталей с пультом, блоком питания и проводами. Для установки автоматических ворот Вам понадобится подготовить сигнальную лампу для освещения, фотоэлементы, скобы, прокладки и приводной механизм;
  5. Все секционные ворота нуждаются в материале обшивки. Чаще всего используется профнастил, который объединяет в себе прочность, легкость и доступность. Для забора из профнастила подходит серия С44, С10, НН57 и прочие стеновые или универсальные марки.
Фото — Конструкция ворот

Как установить ворота

Мы предлагаем рассмотреть, как самостоятельно установить самодельные раздвижные ворота без автоматики и смонтировать автоматический механизм отката.

Фото — Конструкция откатных ворот
  1. Поместите откатные рельса ворот на место, где будет стоять конструкция, при помощи уровня проверьте точность расположения направляющей. На фундаменте отметьте место расположения ограждения;
  2. Теперь нужно отметить места, где будут установлены шурупы в профиле. Мы рекомендуем сверлить отверстия на каждых 5 сантиметрах. По окончании работы, поставьте профиль обратно на бетонное основание и закрепите шурупами;
  3. После того, как Вы установили направляющие, нужно вставить в них роликовые основания для ворот;
  4. Сложнее всего производить монтаж раздвижных ворот, у которых должна стоять автоматика (CAME Group), их механизм более сложен, а комплектующие устанавливаются только специальными насадками. Далее, согласно инструкции (если Вы покупали отдельно блок), установите автоматические комплектующие, для раздвижных ворот часто используется электропривод с блоком управления, у него более сложная конструкция, но он долговечен и прост в использовании;
  5. После отмерьте длину выката ворот и установите на удобном Вам расстоянии ограничитель, который будет помогать контролировать расстояние максимального открытия калитки;
  6. Соедините все провода и проверьте их точность. Обязательно позаботьтесь о герметизации стыков кабелей и блока управления.

Это фундаментальные основы, для каждых ворот используются специальные инструкции, которые идут вместе с гарантиями и сертификатами качества.

Фото — Чертеж ворот в автокад

Обзор цен

Цены на раздвижные ворота приблизительно (полный комплект) одинаковы, что в России, что в Украине, и стоимость зависит от типа механизма, комплектации и материала, из которого производится ограда.

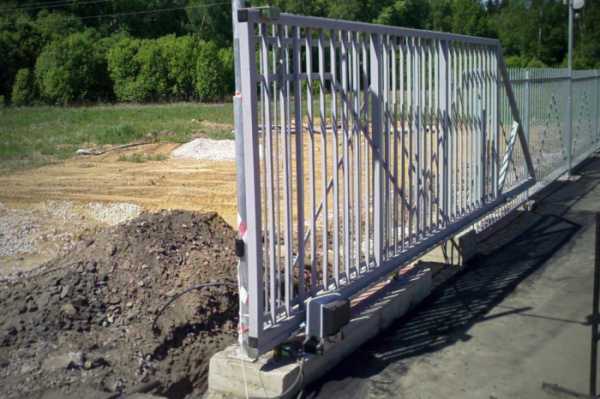

Фото — профессиональный монтаж ворот

Предлагаем рассмотреть, сколько стоят ворота из профнастила с механическим приводом, прайс-лист указана за ворота следующих параметров: пристенок 300 мм, высота – 2000, ширина – 3000, притолка (расстояние между верхним профилем и материалом) – 500 мм, двери не требуются:

ГородЦена, у.е.
Алматы1200
Владивосток1100
Днепропетровск1300
Екатеринбург1150
Иркутск1200
Казань1200
Калининград1150
Краснодар1250
Киев1350
Москва1250
Новокузнецк1200
Нижний Новгород1100
Новосибирск1200
Челябинск1200
Тюмень1100
Самара1200
Саратов1250
Санкт-Петербург (СПб)1300
Пермь1200

Продажа готовых ворот осуществляется в специальных магазинах и на производственных предприятиях. Если Вы хотите немного сэкономить, то ищите возможности покупки от производителей. Чаще всего доставка со складских баз осуществляется за счет продавца. Наиболее популярна марка Doorhan (Дорхам).

Фото — Оригинальная идея ворот

Если Вам необходимы индивидуальный проект (схемы или чертежи) раздвижных ворот, то недорого изготовить техкарту, где будет учтена фурнитура, расположение и способ открытия, сможет конструкторское предприятие любого города (Севастополь, Минск, Казань и прочие). Размеры Вы определите самостоятельно, а точность размещения и материал просчитают специалисты.

7 Июнь 2014       Автор: Владимир Бакаев


www.proprofnastil.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
