Устройство фонтана, как же работают фонтаны. Схемы, описания, составляющие, принцип работы
Фонтан – гидротехническое сооружение, предназначенное для перемещения водных масс в замкнутом или открытом цикле. Примерно так, звучит научное определения понятия «фонтан», которое характеризует основные функции данной архитектурной формы. В большинстве случаев, это небольшой искусственный водоём, выполняемый как вровень с поверхностью, так и виде надстроек.

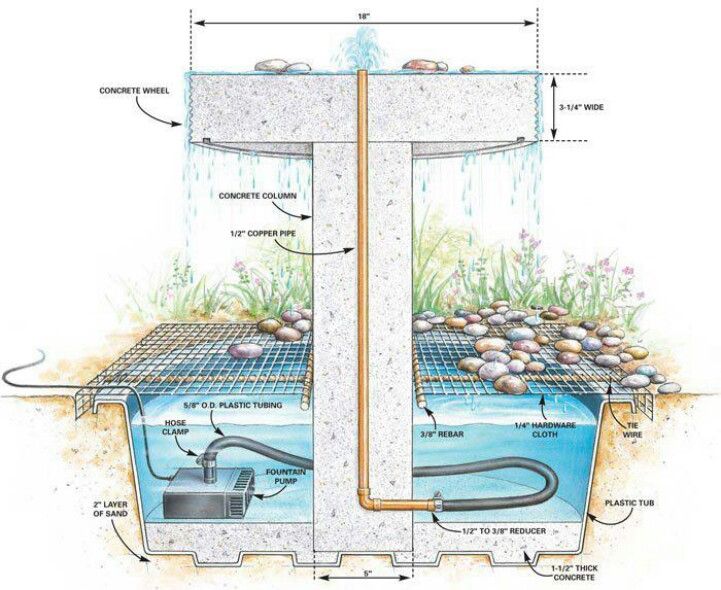

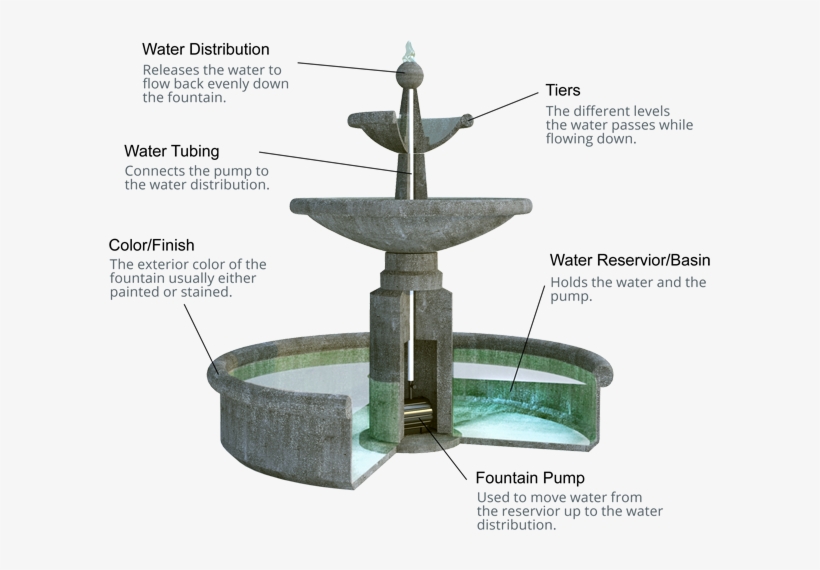

Основные составляющие фонтана
Для обеспечения функционирования фонтана и выполнения основной его задачи (перемещение водных масс) необходимо наличие достаточного количества воды. Для этих целей, используются специальные водные резервуары (кессоны) пополняемые из природных (озеро, река, пруд) или искусственных источников водоснабжения (центральный водопровод).
Обустройство данных сооружений относится к задачам высокой сложности и выполняется специализированными организациями. Материал кессона достаточно разнообразен и зависит от возможностей Заказчика – бутилкаучуковая пленка, формовочная глина, бетонные кольца, полихлорвиниловые или стальные ёмкости (нержавейка).
Что касается самой фонтанной чаши, то здесь выбор невелик и ограничивается технологией – бетон, композитные материалы или нержавеющая сталь. В редких случаях, при неограниченном бюджете, могут использоваться мрамор, бронза или её сплавы.

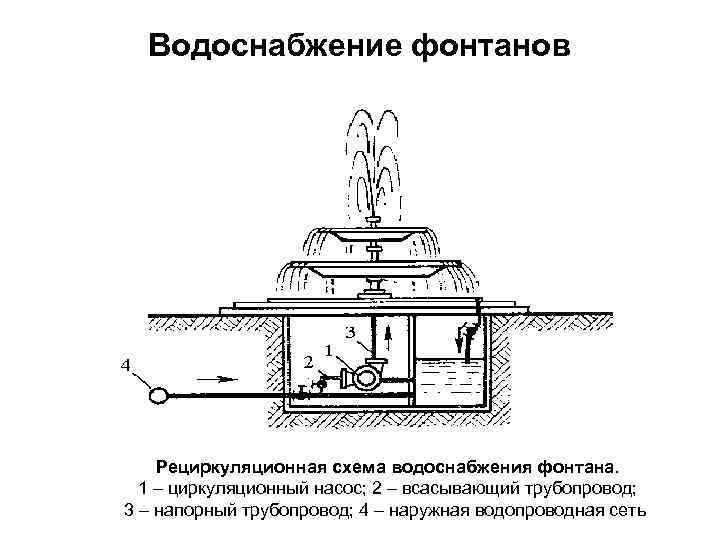

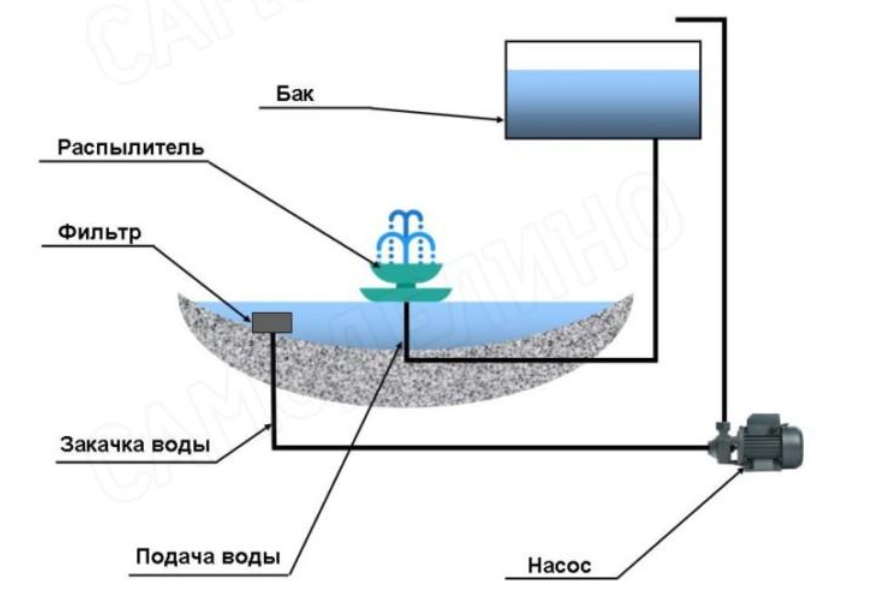

Перемещение воды
Перемещение воды – важный вопрос, требующий серьёзного и профессионального подхода. В данном случае, вариантов может быть несколько, от наиболее простых – имитация естественных родников или ручейков, до сложных архитектурных форм – колокол или каскад. В данном случае всё определяется типом выбранной фонтанной насадки, которая и формирует общий водный поток. Однако не стоит забывать о таком немаловажном моменте, как «привод» — насосная станция, которая обеспечивает достаточное давление в системе при использовании тех или иных типов распылителей.

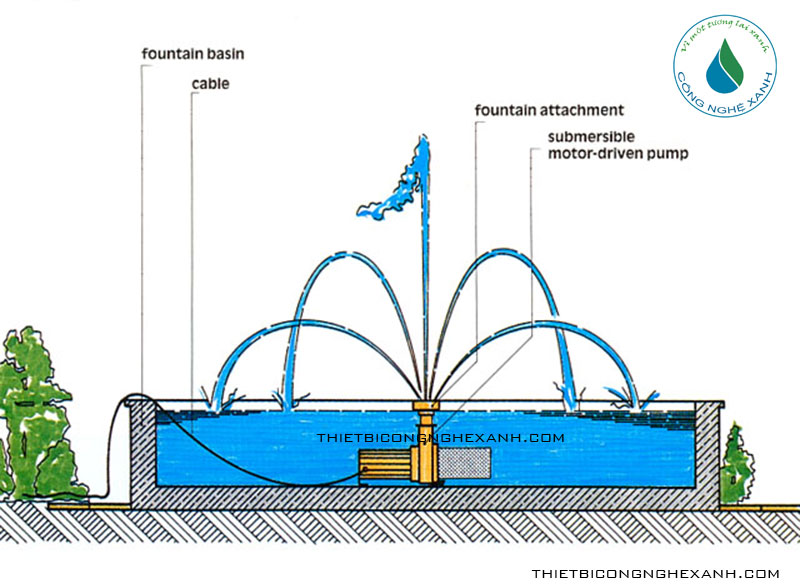

Наиболее простой, но менее эффективный вариант – погружной насос, оборудованный непосредственно в самом фонтане. Преимущества – простота монтажа, недостаток – низкая производительность.
Более сложный, но и более производительный тип установок – центробежная насосная станция. Устанавливается в специально отведённых местах, обычно – вблизи кессона. Несмотря на то, что данный проект будет значительно дороже его эффективность в разы выше, что позволяет реализовывать достаточно сложные проекты.

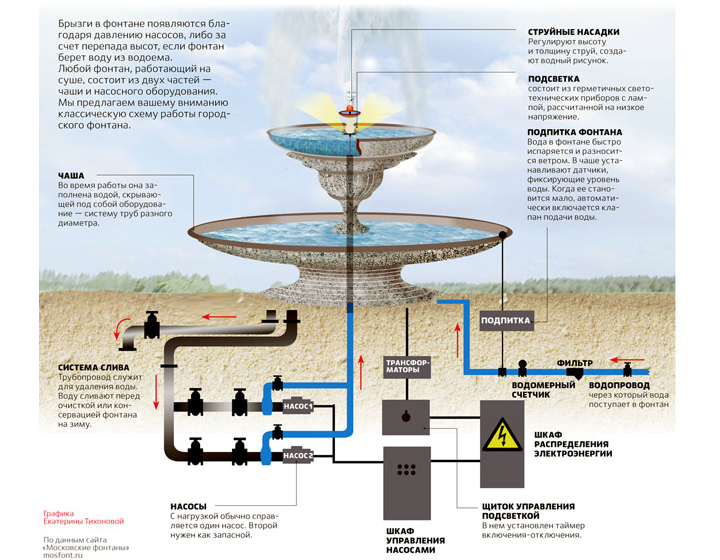

Итак, подведём итог. Фонтан – водный резервуар, насосы для фонтана и насадки для фонтана. Всё остальное, не что иное, как оболочка и полезные дополнения, позволяющие реализовать эстетическую и технологическую стороны проекта.

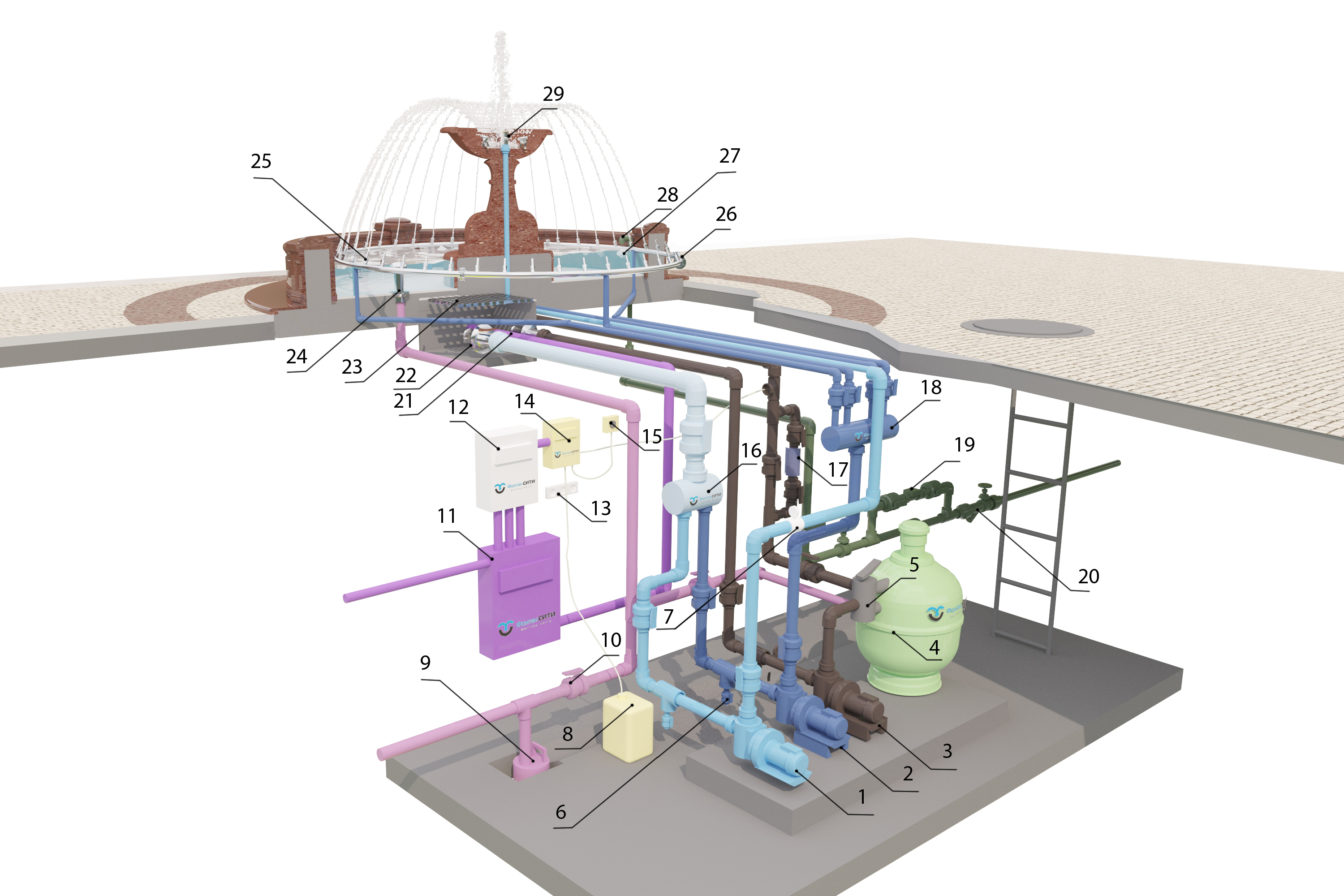

Деталировка (подробное описание) фонтана

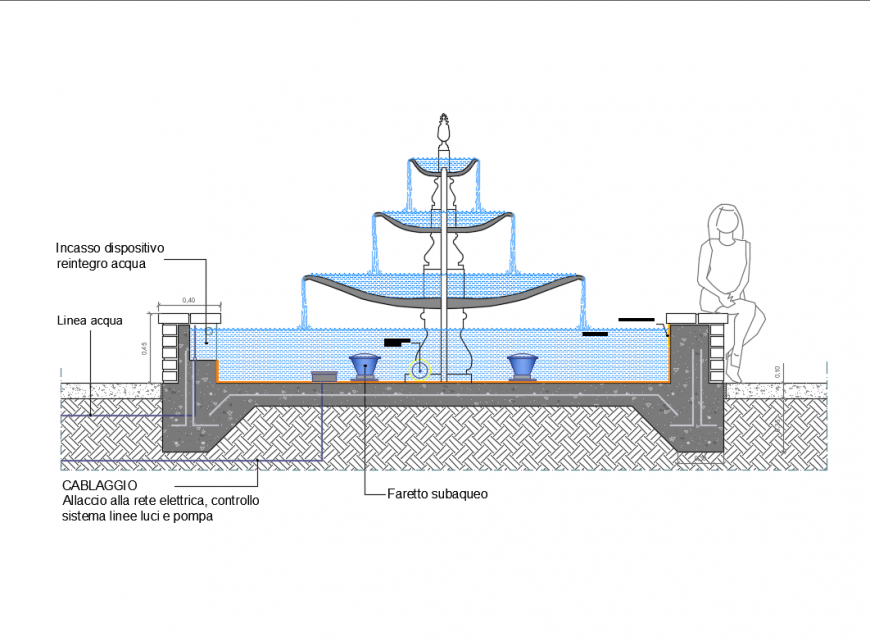

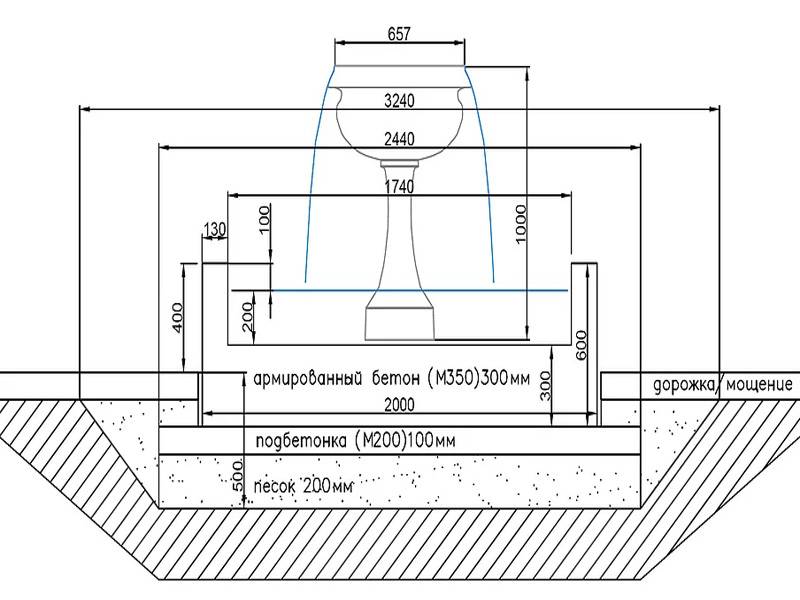

Бассейн
Небольшие чаши изготавливаются из самых разнообразных материалов и по различным технологиям – композитные, пластиковые, металлические и даже деревянные. Что до больших сооружений, для них существует единая технология – ЖБИ конструкции. К слову, проектируя большие архитектурные формы, Вам не обойтись без помощи профессионалов. Только опытные проектировщики смогут обеспечить корректное положение всех составляющих, скрывая технические моменты архитектурными дополнениями.

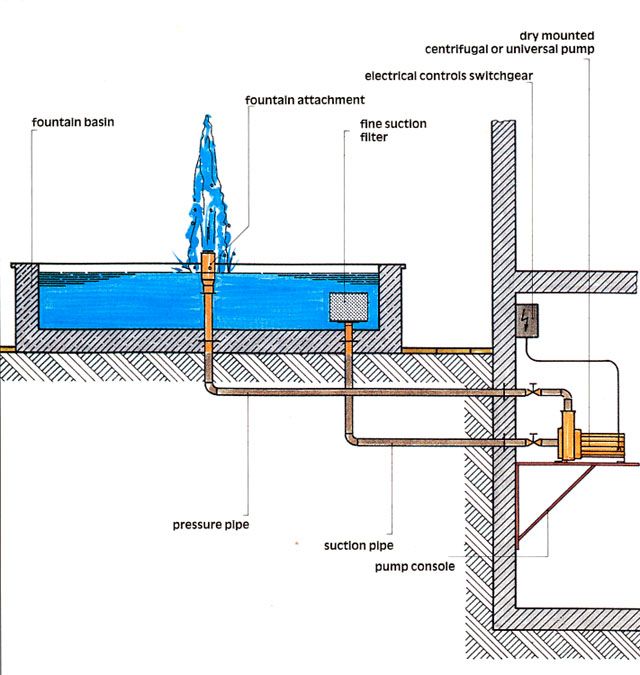

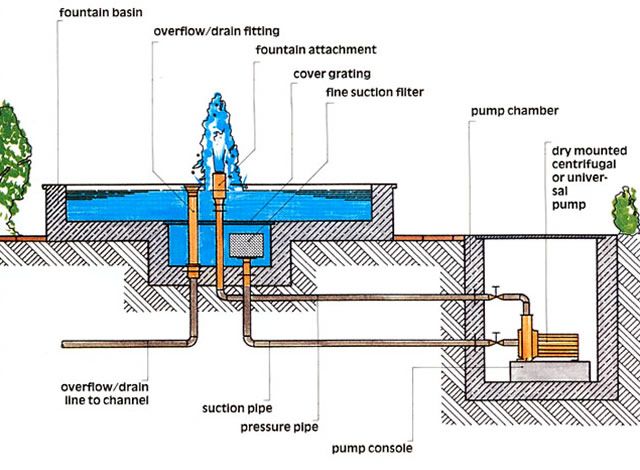

Насосная станция
В данном случае, речь идёт о помещении для насоса, установленного вне пределов водного бассейна. По технологии, это должно быть подземное помещение, расположенное ниже уровня воды в фонтане. Желательно, оборудование собственной системы канализации и отвода воды, в случае возникновения аварийной ситуации.
Насадки и дополнения
Поскольку фонтанная насадка не всегда есть произведение искусства, но является неизменной частью в создании единой композиции, некоторые типы распылителей могут инсталлироваться в другие архитектурные и ландшафтные формы. Данный элемент тесно связан со всей структурой (мощность насосной станции, диаметры труб, общая архитектурная структура).
Насос
Насос для фонтана — это «сердце». Именно он определяет функциональность всей формы и обеспечивает корректное исполнение заданных параметров. В частности, обеспечивает стабильное давление в системе, позволяющее гарантировать целостность водной композиции.
Фильтрующий элемент
Фильтр – важнейшая составляющая, позволяющая продлить срок эксплуатации насосной станции и фонтанных насадок.
Дабы продлить срок службы самого фильтра, а также увеличить интервалы между плановыми очистками, рекомендуется увеличить общую площадь водозабора.
Фитинги
В миру – «гильзы». Специальные втулки, позволяющие завести трубопровод через дно или боковые стенки бассейна. Выполняются из материалов, устойчивых к коррозии (нержавейка, томбак и т.д.), что позволяет вмуровывать их непосредственно в бетон. Для бассейнов из пластика, применяются специальные зажимные фланцы.
Всасывающий трубопровод
Часть трубопровода, обеспечивающая подачу воды из кессона к насосной установке. Выбор диаметра трубы, осуществляется путём расчётов и подбирается в соответствии с производительностью насоса, при этом скорость проходящего потока не должна превышать 2м/с.
Задвижка
Запорная арматура, предназначенная для отсечки воды на всасывающий или питающий трубопровод в период проведения ремонтных работ.
Питающий трубопровод
Обеспечивает подачу воды от насоса к фонтанным насадкам.
Диаметр трубопровода рассчитывается для насосной установки и должен обеспечивать стабильный проток воды, со скоростью движения до 2м/с.
Распределитель
Узел распределения. Обеспечивает перенаправление водного потока к отдельным фонтанным насадкам.
Дренажная арматура
Система водоотвода, позволяющая контролировать уровень воды в фонтане, обеспечивая отток дождевых вод, а также обеспечивает полное опорожнение бассейна на период зимних заморозков.
Донный слив, оборудованный системой грязеочистки
Сливная канализация, работающая в паре с дренажом. Предназначена для аварийного или сезонного спуска воды. Оборудована фильтром, который предотвращает засорение системы канализации.
Арматура для автоматического контроля уровня воды
Встраивается в боковую стенку бассейна и позволяет, как добавлять, так и отводить воду.
Арматура для закачивания воды
Монтируется в нижней точке бассейна. Предназначена для закачивания воды. Отличается высокой надёжностью, что подтверждено сертификатом европейского стандарта DIN 1988.
Переливной трубопровод
Переливная станция, позволяющая организовать эффективное водоотведение в случае атмосферных осадков. Может использоваться, как для бассейнов, так и для фонтанов. В случае применения в общих бассейнах, диаметр трубы должен быть не менее 100 мм.
Переливной трубопровод с арматурой
Переливная конструкция, оборудованная системой обратной подачи воды, что позволяет использовать её для контроля уровня, как в случае его повышения, так и в случае понижения.
Сливной трубопровод
Система слива, оснащённая грязевым фильтром. Может использоваться, как в фонтанах, так и в общих бассейнах, при условии, что диаметр трубы будет не менее 100 мм. Предназначается для планового или аварийного спуска воды.
Трубопровод подачи
Система для пополнения воды в фонтанах. Используется в паре с автоматической системой контроля уровня воды. Встроенный фильтр, позволяет очищать закачиваемую воду от механических и органических включений.
Электромагнитный клапан
Запорная арматура, совмещённая с системой автоматического контроля уровня воды. Предназначена для закачивания чистой воды.
Фитинг для кабельного ввода
Герметичная вставка, предназначенная для прокладки кабельно-проводниковой продукции сквозь стенки или дно чаши фонтана.
Защитная труба для кабеля
Защитный элемент, позволяющий предотвратить механические повреждения силового кабеля. Облегчает монтаж, демонтаж и обслуживание кабельно-проводниковой продукции.
Клеммная коробка
Пост разводки и подключения кабельно-проводниковой продукции. Предназначен для обслуживания силовых и оперативных сетей.
Шина защиты кабеля
Дополнительный защитный элемент, предупреждающий повреждение кабельно-проводниковой продукции.
Подводная подсветка
Набор для оборудования освещения водной толщи в ночное время суток. В паре со светофильтрами, позволяет создавать поистине феерические композиции, способные поражать воображение.
Система электронного управления
Система автоматического контроля, оборудованная на базе единого управляющего блока. В её состав включены все необходимые устройства, обеспечивающие корректную эксплуатацию фонтана при отсутствии вмешательства со стороны человека. В частности, установлена система защиты электрооборудования, оборудована автоматическая система управления основными процессами (слив, долив, аварийное откачивание воды), а также системы освещения и распределения водных потоков.
Крышка-решетка
Защитная конструкция, обеспечивающая защиту основных узлов и элементов автоматического управления фонтаном. В частности, используется для предотвращения несанкционированного вмешательства в электрооборудование, защищая его от механических повреждений.
На этом всё. Обладая необходимыми знаниями, Вы сможете спроектировать фонтан, ещё до начала его обустройства. Тем не менее, хотим ещё раз напомнить народную мудрость – «Дело мастера боится», т.е. поручая эту работу мастерам, Вы гарантированно обречены на успех.
Более того, только профессионал поможет сэкономить Ваше время и деньги, подобрав наиболее оптимальный и доступный по средствам вариант проекта.
Цены на фонтаны
Различная подстветка для фонтанов
Фильтры для бассенов
💦Все об основных видах фонтанов. Принцип работы, что формирует внешний вид
Слово «фонтан» произошло от латинского «fons» – «первопричина, начало» и от латинского «fontana», что переводится, «источник, ключ, родник» и обозначает природное либо искусственно созданное биение жидкости вверх или в сторону под действием на нее давления.
Фонтаном называют природный феномен или искусственное сооружение, используемое в целях украшения ландшафта. В зависимости от целей и пожеланий владельца, фонтанные комплексы изготавливаются в разного рода стилях из камня, металла и пластика. Дополнительно могут быть оснащены световыми эффектами и музыкой, что делает их еще более завораживающими.
История создания фонтанов
Время изобретения фонтана доподлинно не известно.
Но изображения древних фонтанов встречаются в рукописях, обнаруженных археологами в Месопотамии (первая городская цивилизация, зародившаяся в Междуречью около 4000 г. до н. э.) и Египте. В то время бившие из-под земли подземные ключи служили источниками питьевой воды, охлаждали и увлажняли воздух. В Риме воду сумели заключить в трубы из обожженной глины и использовали для полива растений. А украшенные мозаикой и скульптурами их располагали в домах зажиточных горожан. В период Возрождения фонтаны стали одним из символов культуры и искусства. В это время в Европе было создано множество водяных конструкций, в том числе и фонтанов, которые служили для украшения дворцовых и парковых комплексов.
И сегодня фонтаны являются одним из самых популярных видов водных конструкций в качестве развлекательных центров и туристических достопримечательностей. Будучи символом благоустройства и богатства, они могут быть найдены во многих городах в форме парковых, мемориальных фонтанов, в качестве декоративных элементов в публичных местах и придомовых территориях.
Фонтаны могут превратить даже самые простые пространства в уникальные, создавая ощущение атмосферы праздника.

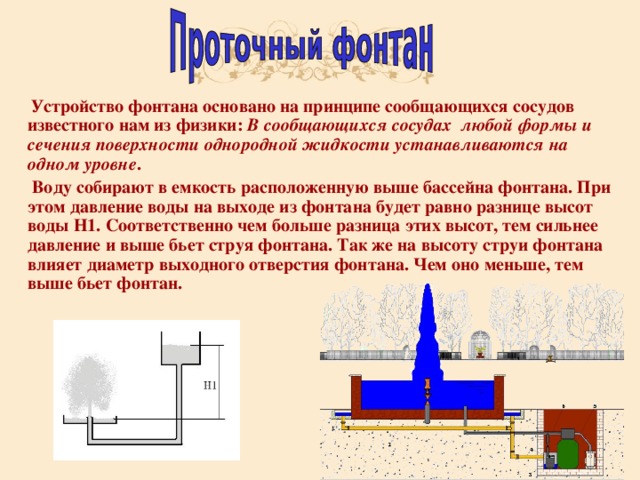

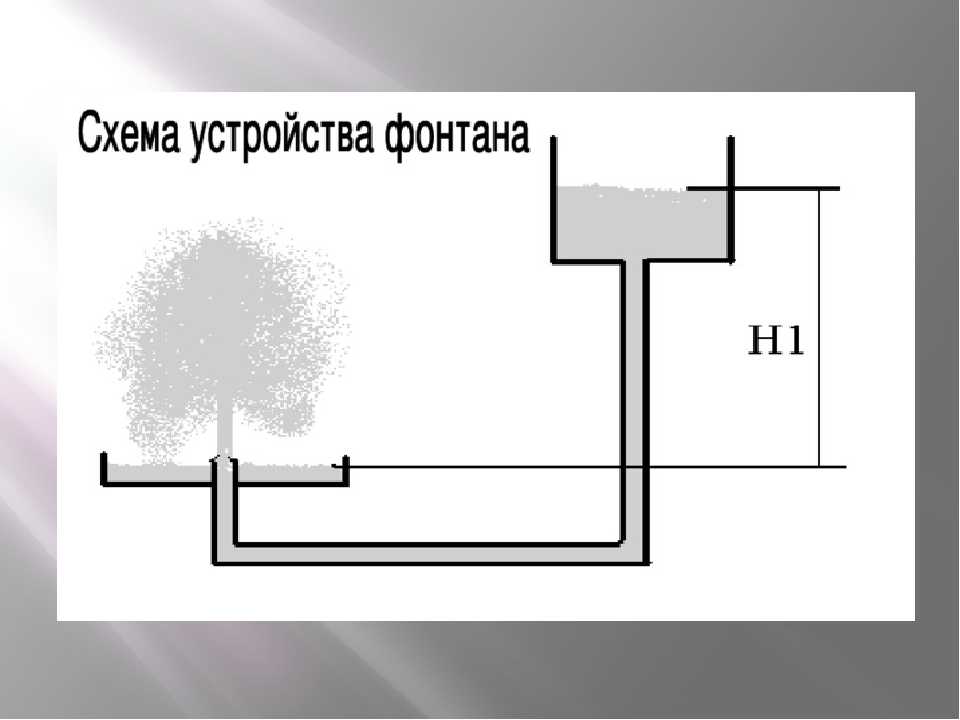

Устройство фонтана
Струя, бьющая сильно вверх и формируемая насадкой в определенную форму, создает невероятно захватывающий вид. После потери инерции вода падает вниз и собирается в чаше устройства, откуда снова стекает в резервуар и повторно подается наверх под давлением. Резервуаром для фонтана может служить бетонная или пластиковая чаша, бассейн, пруд, природное озеро.

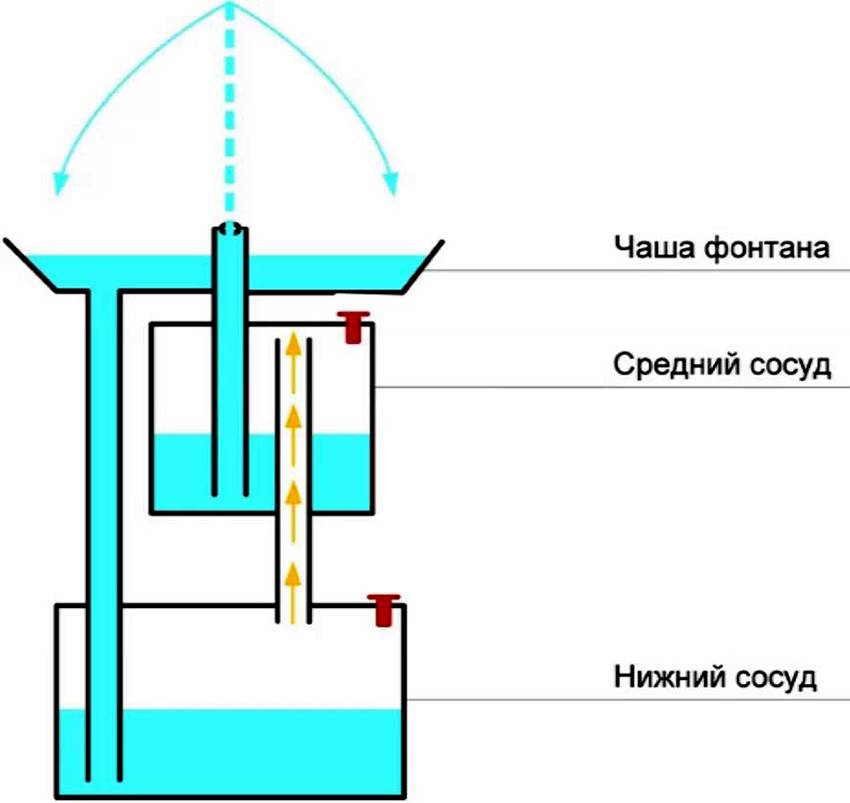

Фонтан Герона
Изобретателем простейшего, но остроумного по конструкции фонтана Герона является знаменитый греческий механик Герон Александрийский, живший за 200 лет до н.э.
Вода из чаши опускается и создает давление в нижнем сосуде, где вытесняет воздух, который, в свою очередь, создает избыточное давление в среднем сосуде и вода стремится наверх через трубку, образуя фонтан.
Виды фонтанов
- Статические. Фонтаны, которые создают статический эффект падающей воды, без дополнительных движений.
- Динамические. Фонтаны, которые имеют дополнительные движения, такие как изменение высоты, формы или направления воды.
- Мультимедийные. Фонтаны, которые включают в себя элементы света и звука, такие как проекции или музыка.
- Пешеходные. Второе название «сухой фонтан». Вид фонтанов без чаши, вода в которых бьет из-под земли, т.к. все оборудование монтируется под землей. Выполняют роль аттракциона (фонтана-шутихи) на городских площадях и в парках.
- Настенные. Фонтаны с чашей, которые установлены на стену или фасад здания.
- Водопады — это водные эффекты, которые выплескивают воду с высоты. Зачастую устанавливаются в бассейнах и развлекательных водных комплексах.
- Плавающие. Фонтаны, которые плавают на поверхности воды.
Плавающий фонтан — это архитектурный элемент, который располагается на поверхности пруда, в бассейне или другом водном объекте и может работать с помощью электрической системы.
Плавучие фонтаны чаще всего устанавливают в естественных или искусственных водоемах в качестве декоративного элемента, либо для выполнения функции аэрации воды (обогащения водоема кислородом).
Каталог плавающих фонтанов
Внешний вид водяного потока
Существует разнообразное количество конфигураций насадок и форсунок, сочетания которых позволяют создавать многообразие фонтанных композиций. Они делятся на два основных типа: стационарные и динамические. Стационарные конфигурации обычно имеют простые формы и не предоставляют больших возможностей для создания разнообразия. Динамические конфигурации могут быть представлены в виде волн, кругов или плавно изменяющихся линий. Такие формы делают внешний вид фонтана более динамичным и привлекательным.
В зависимости от мощности и настроек форсунки фонтанные композиции могут иметь различную толщину и дальность струи. Кроме того путем добавления дополнительных форсунок или насадок, которые могут направлять струю в различные стороны, придавая большую глубину и объем, достигается оригинальная водная картина.
Например, для создания прямой струи используется одиночный распылитель. При помощи этого типа форсунок можно создать прямую струю, длиной до 10 метров.
Для создания воздушного облака используются форсунки, производящие тонкие струи, распыляющиеся на мелкие капли.
В конечном счете внешний вид фонтана определяет насадка, которая формирует водяную струю. А комбинируя различные типы насадок и распылителей, можно создать удивительные сочетания. У разных производителей они могут иметь отличающиеся названия, при выборе ориентируйтесь на форму и описание. Вот некоторые из них:
«Рыбий хвост» – несколько вертикальных струй, расходящихся веером.
«Полушарие» или «сфера» – струйки воды выбрасываются из большого количества трубочек, образуя полусферу.
«Колокол» – насадка в виде трубы с двумя дисками на верхнем конце, создающая водную завесу по всей окружности.
«Тюльпан» – потоки воды формируют воронку с расширением сверху и ниспадающую по кругу.
«Вертушка» – струи подаются вверх и с одновременным вращением.
«Тиффани» – объединяет эффекты колокола и рыбьего хвоста (из водяного шара вырываются отдельные струи.
«Кольцо» –выброс воды на одинаковую высоту из отверстий, расположенных по окружности.
«Ярусная» – мелкие горизонтальные струи с выбросом воды на разную высоту и формированием нескольких ярусов.
Оборудование для обустройства фонтанов
К основным комплектующим для монтажа относится следующее оборудование:
- чаша (водный резервуар конструкции),
- насос (двигатель водного потока),
- насадки (детали, с помощью которых регулируется форма струи),
- ПВХ-трубы, тройники, краны, задвижки, муфты и переходники — элементы для водоснабжения.
К дополнительному оборудованию можно отнести такие комплектующие:
- очистительный фильтр
- датчики контроля воды, скорости ветра,
- расширительный бак
- звуковое оборудование,
- декоративная подсветка (надводная, плавающая или подводная),
- модуль управления.
В заключение можно сказать, что разработка фонтанной композиции зависит от дизайнера и предпочтений заказчика.
Независимо от используемой конфигурации, результатом будет красивый и динамичный дизайн, который обеспечит удовольствие от наблюдения и придаст эксклюзивность любому пространству.
Если вы решили приобрести плавающий фонтан для украшения своего пруда, обращайтесь в нашу компанию! Наши специалисты предложат вам подходящие решения и дадут консультацию по выбору лучшего фонтана для вашего дома. Мы предлагаем большой выбор продукции, которая прослужит вам многие годы.
Узнать подробнее
Глава 6: Питьевые фонтанчики
В этом руководстве разъясняются требования стандартов ADA для питьевые фонтанчики.
Ниже приведены советы по обозначениям для пользователей программного обеспечения для чтения с экрана. В этом документе ″ обозначает дюймы, а ′ обозначает футы. Некоторые изображения сопровождаются визуально скрытыми заметками.  Эти аннотации предваряются примечаниями к началу и концу изображения.
Требуемое соответствие
[§211]
При наличии питьевых фонтанчиков доступ необходим для обоих
людей, которые используют инвалидные коляски и для стоящих лиц.
Этот двойной доступ
должны быть предусмотрены на каждом этаже объекта, оборудованного питьевой
фонтаны, а также внешняя площадка и каждая охраняемая территория
здание, где установлены питьевые фонтанчики. Где одна единица
планируется в любом из этих мест, по крайней мере, две единицы или их комбинация
В каждом таком местоположении должен быть предусмотрен блок высокого-низкого уровня для двойного доступа. Если
несколько единиц планируются на этаже, на внешней площадке или в охраняемой зоне,
затем 50% должны быть доступны для инвалидных колясок и 50% доступны для стояния
лиц (в случае нечетного числа округление в большую сторону для любого типа).
Объем питьевых фонтанчиков применяется отдельно для каждого этажа жилого дома.
объект, охраняемая территория и внешняя площадка, на которой есть питьевая
фонтаны. В каждой такой локации с питьевыми фонтанчиками половина
единицы должны быть доступны для инвалидных колясок, а другая половина должна быть доступна для
стенды.
Если в любом из этих местоположений планируется только одно устройство, на
для
двойной доступ.
Рекомендация: Если на этаже, на внешней площадке или в охраняемой зоне установлено несколько устройств, для большего удобства обеспечьте доступ как для инвалидных колясок, так и для стоячих мест, особенно если устройства находятся на значительном расстоянии друг от друга.
Охраняемые зоны
Стандарты конкретно касаются доступа к питьевой
фонтаны, расположенные на охраняемых территориях, потому что они часто обслуживают только
часть обитателей объекта. Термин «охраняемая территория»
предназначены для применения к любому пространству, где вход ограничен или контролируется.
Уровни безопасности могут варьироваться от комнат, в которые можно войти только с картой доступа
к средам с высоким уровнем безопасности, таким как зоны содержания под стражей в тюрьмах и
тюрьмы. (В местах содержания под стражей и исправительных учреждениях подразделения, которые обслуживают только
недоступные корпуса или камеры содержания, но недоступные камеры
освобожден (§211.
Изменения и дополнения
[§202]
При изменениях и дополнениях применяются требования к питьевым фонтанчикам когда единицы изменены, заменены или добавлены к объекту (§202.2, §202.3). Доступ к питьевым фонтанчикам также необходим при переделках. или дополнения делаются к областям, содержащим основную функцию (т.е. основной вид деятельности, предназначенный для объекта). Основные функциональные области, которые измененный или добавленный объект должен быть соединен доступным путем путешествия, которое включает в себя, где это предусмотрено, питьевые фонтанчики, соответствующие требованиям, а также туалеты и телефоны, обслуживающие основную функциональную зону. Доступный путь передвижения требуется в той мере, в какой он не стоимость более 20% стоимости работ по основному функциональному направлению (§202.4). См. Изменения и дополнения Гид.
Кулеры для воды и наполнители для бутылок
При наличии питьевого фонтанчика кулер для воды, бутылка
наполнитель или близлежащая раковина не могут заменить ни кресло-коляску
доступный или стоячий питьевой фонтанчик в новом строительстве,
дополнения или изменения.
Стационарные или встроенные охладители воды и наполнители для бутылок, если они предусмотрены, должны соответствовать требованиям к работоспособным частям (§309), в том числе:
- расположение на доступном маршруте;
- свободного места на полу для переднего или бокового подхода; и
- элементы управления, если они ручные, которые находятся в пределах досягаемости и могут использоваться одной рукой без сильного захвата, защемления, скручивания запястья или силы более 5 фунтов.
Наполнители для бутылок должны соответствовать там, где они предусмотрены, в том числе в случае их интеграции
с питьевыми фонтанчиками. Если только один наполнитель для бутылок предоставляется только
несколько питьевых фонтанчиков или в одной чаше хай-лоу аппарата, желательно
чтобы найти его в доступном для инвалидной коляске блоке или чаше.
Питьевые фонтанчики, доступные для инвалидных колясок
[§602.1–§602.6]
Условия для устройств, доступных для инвалидных колясок, требуют доступа для вперед подходить и обращаться к носикам, потоку воды и рабочим частям. Юниты могут быть настенным или отдельно стоящим.
Расположение патрубка (§602.5)
Горловины должны находиться на расстоянии не менее 15 дюймов от вертикальной опоры и не более 5 дюймов от переднего края устройства, включая бамперы.
Свободное пространство на полу или на земле
[§602.2]
Свободное пространство на полу или земле для подхода вперед должно быть сосредоточено в Единица. Дополнительный зазор требуется, если пространство с обеих сторон более чем на половину глубины, например, в нишах.
Под устройством необходимо пространство для ног и коленей. Суммарная глубина
пространство между коленями и пальцами ног должно быть не менее 17 дюймов (и максимум 25 дюймов) при измерении от
передняя кромка агрегата, включая бамперы.
Поилки для детей
[§602.1 – §602.6]
Питьевые фонтанчики, разработанные специально для детей в возрасте 12 лет и младше, могут обеспечивать параллельный подход вместо прямого подхода, если носик имеет максимальную высоту 30 дюймов и не более 3 1/4 дюйма от переднего края устройства, включая бамперы (§602.2). , Бывший). Параллельное свободное пространство на полу не обязательно должно располагаться по центру блока».Питьевые фонтанчики для стоящих людей
[§602.7]
Питьевые фонтанчики для стоящих людей должны иметь носики от 38″ до 43″ высокие и податливые рабочие части и располагаться на доступном маршруте. Они не могут препятствовать свободному доступу вперед, включая колени и пространство для пальцев ног, необходимое для помещений, оборудованных для гостей на инвалидных креслах.
Рекомендация: Хотя консольные блоки для стоящих людей с пространством для коленей и пальцев ног могут перекрывать свободное пространство соседних блоков, доступных для инвалидных колясок, лучше располагать их за пределами этого свободного пространства, чтобы они не мешали доступу к низким блокам.
Питьевые фонтанчики как выступающие предметы
[§602.1]
Требования к выступающим предметам (§307) применяются к питьевым фонтанчикам. Питьевые фонтанчики с передними кромками выше 27 дюймов должны быть утоплены. в нишах или иным образом обработанные так, чтобы они не выступали более чем 4″ в пути циркуляции. Ниши должны быть рассчитаны на размещение в помещениях, оборудованных для гостей на инвалидных креслах, требуется свободное пространство.
Установки, доступные для инвалидных колясок, которые обеспечивают, но не превышают 27″ минимальный зазор колена не требуют обращения с выступающим предметом потому что передняя кромка находится на максимальном пределе обнаруживаемости трости. Такие блоки можно использовать для ограждения одной стороны консольных блоков для стенды. Можно использовать другие неподвижные объекты, такие как скамейки и кашпо. заглублять питьевые фонтанчики.
Общие вопросы
Могут ли кулеры для воды или наполнители для бутылок заменить доступные питьевые фонтанчики?
При наличии питьевых фонтанчиков, кулеров для воды или наполнителей для бутылок
не может использоваться в качестве замены устройства, доступного для инвалидных колясок
или единица для стоячих мест в новом строительстве, изменениях или дополнениях.
Когда питьевые фонтанчики должны быть предназначены для использования детьми?
Стандарты не определяют, где должны быть установлены или спроектированы блоки
специально для детей. Это определение оставлено для другого здания
кодексы или правила, передовая практика, предпочтения клиента или другие
факторы. Вместо этого Стандарты предусматривают исключение, которое может быть использовано
когда принимается решение о монтаже питьевых фонтанчиков на высоте для
детей в возрасте 12 лет и младше. За этим исключением параллельный подход
разрешен вместо подхода вперед с зазором между коленями и пальцами ног
чтобы приспособиться к меньшей высоте устройства при условии, что излив
не выше 30″ и не более 3½″ от переднего края
блока, включая бамперы (§602.
Должны ли питьевые фонтанчики соответствовать требованиям к выступающим предметам?
Да, Стандарты ограничивают выступание в пути движения тех объекты, в том числе питьевые фонтанчики, у которых передние кромки выше чем 27 ″ над финишным полом или землей. Консольные блоки с передние кромки выше 27″ должны быть утоплены или защищены, как выступающие предметы. Доступные для инвалидных колясок блоки с 27-дюймовым абсолютным зазор ниже колена не требуют обращения как выступающие предметы.
Могут ли блоки для стоящих людей перекрывать свободное пространство, необходимое для блоков, доступных для инвалидных колясок?
Блоки для постоянного доступа (или другие элементы), не соответствующие требованиям
зазор между коленями и пальцами ног не может перекрываться или выступать в чистый пол
пространство в соседних помещениях, доступных для инвалидных колясок. Консольные блоки для
стоячие с податливым пространством для коленей и пальцев ног могут перекрывать чистый пол
места в помещениях, оборудованных для гостей на инвалидных креслах, но желательно разместить их
вне зазора, так как они могут мешать использованию нижнего
блок, если он находится в непосредственной близости.
1552 кв. фут, 3 спальни, 2 ванные комнаты
План основного этажа
Предустановленные модификации
Третий автомобильный отсек: $350
Добавить третий автомобильный отсек с односкатной крышей в пространство гаража. Полученный гараж имеет размеры 31 фут x 28 футов +/- (862 кв. фута) и добавляет 12 футов к общей ширине.
Данная модификация может увеличить срок поставки до 5 дней.
Коттедж
Типичный коттеджный дом. В современном использовании коттедж обычно представляет собой скромное, часто уютное жилище, как правило, в сельской или полусельской местности. Однако в городах есть жилища в коттеджном стиле, а в таких местах, как Канада, этот термин вообще не имеет никакого отношения к размеру (ср. Дом священника или отшельник). В Соединенном Королевстве термин « коттедж » также имеет тенденцию обозначать сельские жилища традиционной постройки, хотя его также можно применять к жилищам современной постройки, которые спроектированы так, чтобы напоминать традиционные («фиктивные коттеджи»).
Загородный дом
Планы загородных домов похожи на планы деревенских домов. Обычно они двухэтажные с крытым фасадом или крыльцом. Довольно колониальный след часто имеет квадратную или прямоугольную форму. Многие проекты загородных домов имеют вход по центру со сложенными одинарными окнами.
Сельский дом
Этот дом представлен в нашей коллекции планов фермерских домов. Ферма — это общий термин для главного дома фермы. Это тип здания или дома, который служит жилым целям в сельской или сельскохозяйственной местности. Чаще всего окружающая среда будет фермой. Многие фермерские дома имеют форму буквы Т. Перпендикулярная часть называется локтем. Архитектурные стили различаются, но очень часто это дизайн Кейп-Код. В целом стили варьируются от региона к региону, но чаще стиль упрощен, чтобы удовлетворить потребности (и бюджет) владельцев.
Современный фермерский дом
Дома в стиле современного фермерского дома представляют собой тип архитектурного дизайна, сочетающий элементы традиционного фермерского дома с элементами современного дизайна.
Эти дома часто имеют теплую и уютную атмосферу и спроектированы так, чтобы быть функциональными и гостеприимными.
Ранчо
Наша коллекция проектов домов в стиле ранчо включает в себя одноэтажные дома с вытянутыми фасадами, которые подходят для размещения в акрах или на пригородных участках, а легкие для жизни открытые планировки идеально подходят для семей с молодыми и пожилыми членами семьи. Дома, которые вы увидите в этой коллекции, обычно имеют прямоугольную или L-образную форму и низкую крышу. Они идеально подходят для размещения фотовольтаики! Посмотрите и скажите нам, что вы думаете.
Этот план основан на другом проекте — 1168ES
- Добавлено 23 кв.фута к готовой площади
- Общая глубина увеличена на 3 фута.
Выберите набор планов
PDF Bid Set $894PDF Цифровой набор $12445x Наборы бумаги $14445x Бумага + PDF $1494CAD Файл $2488 ПараметрыОбратный План $225Дополнительный набор строительных чертежей $501/8″ Набор строительных чертежей в масштабе $20Предопределенные модификации
Третий автомобильный отсек $350
Добавьте в гараж третий автомобильный отсек с односкатной крышей.
Полученный гараж имеет размеры 31 фут x 28 футов +/- (862 кв. фута) и добавляет 12 футов к общей ширине.
Это изменение может увеличить срок поставки до 5 дней
Что включено? Какой строительный пакет вам нужен? Другие предметы, которые могут вам понадобиться для разрешения на строительство
Высококачественные изображения Mktg $30
Вы продаете дом, построенный по этим чертежам? Лицензируйте визуализацию и изображения маркетингового плана для использования в MLS, на листовках или на вашем веб-сайте. (Примечание: мы не предлагаем лицензирование фотографии)
Для правильного функционирования тележки требуется JavascriptИзменить этот план
Расскажите нам, что вы хотели бы изменить, и мы подготовим смету для внесения необходимых изменений
Сколько будет стоить строительство этого дома?
С помощью StartBuild вы можете узнать стоимость строительства этого дома в вашем регионе и с выбранными вами материалами.
Есть другие вопросы?
Если вы не можете найти нужную информацию в Интернете, свяжитесь с нами
Звоните: 1 (800) 411-0231
Пн-Пт: с 8:00 до 17:00 по тихоокеанскому стандартному времени
Почему вы должны купить свой план Mascord непосредственно у нас
Мы являемся дизайнерами каждого дома, представленного и доступного на этом веб-сайте.
Хотя иногда вы можете найти рекламу и продажу наших домашних планов в других местах как в Интернете, так и в печатных изданиях, имеет смысл приобрести план напрямую. Разместите свой заказ с уверенностью, зная, что планы вашего дома исходят из первоисточника и что у вас есть поддержка дизайнера вашего дома.
Как первоначальный дизайнер и владелец авторских прав, мы можем побить любую более низкую цену, которую вы найдете для продажи плана Mascord на любом веб-сайте, авторизованном для продажи наших планов. Прежде чем совершить покупку, просто позвоните нам, направьте нас на сайт, на котором вы видели более низкую рекламируемую цену, и мы не только сравняемся с этой ценой, но и предоставим вам дополнительную скидку 5% и дополнительный специальный клиент. Забота :-). (Рекламируемый план должен совпадать с приобретаемым планом, включая тип продукта — 5 наборов, 8 наборов, гибридный, воспроизводимый или файл САПР и т. д.). Наша стандартная гарантия лучшей цены относится к регулярно публикуемым ценам, но если вы обнаружите какой-либо купон, специальное предложение, бонусное предложение, бесплатные подарки или скидки, предлагаемые на конкурирующем веб-сайте, позвоните нам, сообщите нам, где он находится, и мы посмотрим, сможем ли мы может победить и это!
Если у вас есть вопросы по элементу проекта или у вашего подрядчика возник вопрос во время строительства — мы можем ответить на эти вопросы для вас быстро и точно, без необходимости обращения к третьей стороне.
Мы поддерживаем все планы, которые мы продаем, и, покупая напрямую, вы можете воспользоваться преимуществами высокого уровня обслуживания клиентов, которое мы предоставляем.
Чтобы вернуть или обменять домашние планы, просто позвоните в службу поддержки клиентов по телефону (503) 225-9161 в течение 14 дней с момента покупки, чтобы получить информацию о том, как вернуть нам неиспользованные распечатанные планы. Неиспользованные планы нельзя помечать, стирать или копировать. Пакеты, включающие планы домов в электронном виде (пакеты, включающие файлы PDF и CAD), возврату и обмену не подлежат. Все обмены бумажных планов облагаются 20% комиссией за пополнение запасов для покрытия расходов на печать и доставку.
Подойдет ли этот дизайн для вашего местоположения?
Базовый код требует, чтобы конструкция вашей конструкции соответствовала определенным требованиям. Код допускает несколько способов выполнения этих требований. Первый метод известен как «предписывающее» крепление стен и встроен в правила как предписанные элементы здания, которые должны быть включены в определенные места здания.
Предписывающие методы приемлемы, если конструкция конструкции соответствует определенным ограничениям (высота стены, размер/расположение окна и т. д.). Второй метод заключается в демонстрации с помощью инженерного анализа сил, воздействующих на конструкцию, и конструкции элементов конструкции, способных противостоять этим силам. В то время как предписывающий метод накладывает определенные ограничения на проектирование конструкции, инженерный анализ здания обеспечивает большую гибкость в проектировании, гарантируя, что оно выдержит фактические естественные силы, с которыми будет сталкиваться сооружение.
Почти во всех случаях проекты Mascord требуют инженерного анализа для конкретной площадки. Этот анализ должен проводить профессионал, например, инженер-строитель, имеющий лицензию штата, в котором будет построено сооружение. Анализ специфичен для конкретной строительной площадки — по этой причине у нас нет «заранее спроектированных» планов, которые можно построить где угодно. Инженер должен будет просмотреть планы и предоставить отчет об инженерном анализе, а также дополнительные чертежи и спецификации, которые будут сопровождать ваши планы при подаче разрешения.
Вы должны предусмотреть дополнительное время и расходы для завершения этого процесса.
В некоторых регионах существуют дополнительные инженерные требования, например в подверженных землетрясениям районах Калифорнии и на северо-западе Тихого океана или на побережьях Персидского залива, Флориды и Каролины, где часто бывают ураганы. Дополнительные чертежи ветровой и сейсмической инженерии необходимы, чтобы сопровождать ваши планы дома, чтобы получить разрешение на строительство в большинстве областей. Эти дополнительные чертежи должны быть предоставлены и проштампованы профессионалом, имеющим лицензию в вашем штате. В большинстве случаев у нас установлены рабочие отношения с инженерами, которые могут помочь вам получить необходимые чертежи с минимальными затратами, или вы можете найти собственного местного инженера.
Если в проекте предусмотрены подпорные стены, они также потребуют проектирования. Хотя код предусматривает некоторые предписывающие конструкции фундамента и бетонных/кирпичных стен, они работают только в ограниченных ситуациях.
Использование подпорных стен, спроектированных на месте, обеспечивает гораздо большую гибкость проектирования и гарантирует, что стены спроектированы специально для расчетных нагрузок, уникальных грунтов, давления жидкости и характеристик дренажа на строительной площадке. Не имеет большого смысла вкладывать самые дорогие инвестиции, которые обычно делает семья, в фундамент, который не предназначен для уникальных характеристик земли, на которой он расположен.
Все планы домов Mascord разработаны и детализированы в соответствии с Международным жилищным кодексом (для заказов за пределами штата) или местными нормами штатов Орегон и Вашингтон (для заказов в этих штатах).
В вашем районе также могут быть определенные энергетические коды, которые необходимо соблюдать. Соответствие может включать заполнение форм, свидетельствующих о том, что ваши строительные чертежи соответствуют требованиям. Во многих случаях формы просты и могут быть заполнены самостоятельно или с помощью вашего генерального подрядчика.
Чтобы точно узнать, какие детали чертежа следует ожидать от планов дома Mascord, см. «Что входит в набор планов?»
Если вы не уверены, что может потребоваться, свяжитесь со своим строительным отделом и запросите список всех предметов, которые им требуются для представления и получения разрешения на строительство.
Обычно мы рассчитываем и предоставляем размеры балок для снеговой нагрузки 25 фунтов на квадратный фут. Возможно, вам понадобятся балки такого размера, чтобы выдерживать большие нагрузки на крышу, характерные для вашего региона. Мы можем помочь с этим; пожалуйста, поговорите с нашим персоналом по продажам, чтобы обсудить ваши варианты.
Строительные юрисдикции в нескольких штатах, включая Калифорнию, Нью-Йорк, Нью-Джерси, Неваду и Иллинойс, требуют, чтобы проект вашего дома был рассмотрен, а весь комплект ваших строительных чертежей был проштампован местным специалистом. Если вы строите в таком районе, скорее всего, вам потребуется нанять инженера-строителя с государственной лицензией, чтобы проанализировать проект и предоставить дополнительные чертежи и расчеты, требуемые вашим местным строительным отделом.
