Правила кладки углов из кирпича

Схема кладки углов кирпичных стен

Кладку углов стен – выполняют квалифицированные каменщики, с достаточным опытом работы. Ведь от качества возведения углов зависит и будущие стены дома. По этой причине к разбивке углов дома, а потом и при возведении, необходимо подойти со всей ответственностью.

Для перевязки швов вертикальных ограничений, мест примыкания и пересечения стен, столбов и простенков требуются неполномерные кирпичи: четвертки, половинки и трёхчетвертки.

Каменщики готовят их непосредственно на рабочем месте. Для четвёрток, трёх четвёрток, и половинок используют кирпичи с отбитыми углами или другими дефектами. Трёхчетвертки и другие неполномерные кирпичи укладывают отколотой стороной внутрь кладки, а целой – наружу.

В основном при закладке углов применяют однорядную (цепную) или многорядную систему перевязки кладки, которая менее трудоёмка по сравнению с однорядной.

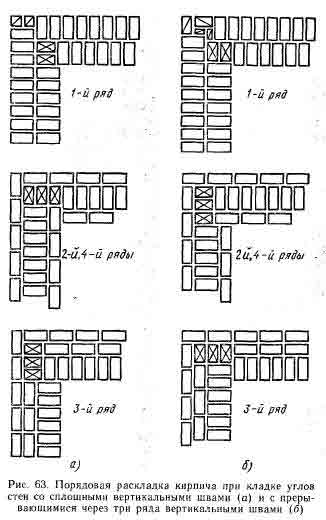

Последовательность кладки углов и ограничений стен показана на рисунках.

Схема прямого угла и ограничения при однорядной перевязке кладки в 1 кирпич.

Схема прямого угла и ограничения при однорядной перевязке кладки в 1.5 кирпича.Схема прямого угла и ограничения при однорядной перевязке кладки в 2 кирпича.

Схема прямого угла и ограничения при многорядной перевязке кладки в 1 кирпич. Схема прямого угла и ограничения при многорядной перевязке кладки в 1.5 кирпича.Схема прямого угла и ограничения при многорядной перевязке кладки в 2 кирпича.Подробности Категория: Кирпичная кладкаСоздано: 24 декабря 2009 Просмотров: 15683 У вас нет прав для отправки комментариевПри возведении кирпичных стен особое внимание следует уделить правильной кладкеуглов будущей постройки. Именно углы служат основой возведения кирпичных стен. И не важно, строители вы кирпичную баню, гараж или коттедж – ошибки, допущенные при выкладывании, углов могут привести к нарушению геометрии стен, их прочности и устойчивости.В начале строительства в углах по отвесу устанавливают порядовки.

Как правило, при строительстве кирпичных стен кладка углов опережает кладку стен на 3-4 ряда.В статье Как сделать кирпичные стены для баниуже приводились некоторые полезные советы по выкладыванию углов, а в публикации Системы перевязки кирпичной кладкивы можете найти не только схемы перевязки швов в местах пересечения и примыкания, но и схемы правильной перевязки при возведении кладки углов стен в 1,5 и 2 кирпича.Давайте рассмотрим еще несколько схем кладки углов кирпичных стен разной толщины.Для выполнения перевязки швов кладки в углах используются не только полномерные кирпичи, но также половинки и четверти кирпича, а также трехчетверки размером в ¾ кирпича. Условное обозначение кирпичей различного размера показано на рисунке ниже:Кладка угла в 1 кирпичНаиболее простой является кладка углов при возведении стен толщиной в 1 кирпич (250 мм). Схема кладки углов в 1 кирпич при однорядной перевязке показана ниже:При многорядной перевязке кладка углов в 1 кирпич будет выглядеть так:Как видите, схемы довольно просты и вы без труда сможете выложить тычковые и ложковые ряды самостоятельно своими руками без привлечения бригады квалифицированных каменщиков.

Кладка угла в 1,5 кирпича

При строительстве стен в 1,5 кирпича (380 мм) схема кладки углов будет несколько более сложная.

Как сделать углы в 1,5 кирпича при однорядной перевязке, показано на рисунке ниже:

Кладка углов в 1,5 кирпича при многорядной перевязке:

Кладка угла в 2 кирпича

При необходимости выполнения кладки в 2 кирпича  (510 мм) углы выкладываются так, как показано на рисунках ниже.

Кладка углов в 2 кирпича при однорядной перевязке:

Кладка углов при многорядной перевязке:

Теперь вы знаете как делать перевязку кирпичной кладки в углах при возведении стен в 1, 1,5 и 2 кирпича.

Чем утеплить стены бани из пеноблоков?

Ранее мы уже писали о возведении бани из пеноблоков, где рассмотрели несколько вариантов планировки и посмотрели, как выполняется кладка блоков из этого современного материала, набирающего в последнее время популярность при строительстве бань.Пеноблоки в… Читать…

Какие выбрать дрова для бани?

Многие при заготовке дров задаются вопросом – из какой древесины дрова предпочесть? Какое дерево не гниет при хранении и отдает больше тепла при горении? На что ориентироваться при заготовке дров для бани?Давайте попробуем разобраться, какие сорта дерева… Читать…

В последнее время все большей популярностью пользуются фундаменты, возводящиеся по шведской технологии и позволяющие значительно сэкономить на строительстве надежного основания для будущей постройки – будь то дом, баня или любое другое сооружение, где нужно… Читать…

Когда строятся кирпичные объекты, независимо от его назначения и типа, к примеру, дом или забор, всегда возникает вопрос, связанный с правильной кладкой угла.Именно от того, насколько качественно выполнена кирпичная кладка углов, определяется возможность ровной кладки самой стены, крепость и устойчивость сложенного объекта.Фото красивой угловой кладкиСовет: Если Вы выступаете в роли начинающего каменщика, то следует перед непосредственно работой выполнить пробную, «сухую», кладку, то есть без использования раствора.Иначе цена ошибки превысит экономию.Чтобы перевязать швы кладки в таких местах как вертикальные ограничения, места примыкания и пересечения стен. И конечно там, где выполняется кладка кирпичная углов, нужны неполномерные кирпичи.Это материал в одну четверть, половину и три четверти от целого.

Для их получения обычно используют материал, у которого отбиты углы или есть какие-либо другие дефекты. Делается это ради экономии.Одним из качеств каменщика является умение, состоящее в точном определении размера такого неполномерного кирпичаи в правильном его отрубании. В противном случае, если такой материал будет иметь неточные размеры, произойдет нарушение перевязки швов, увеличение расхода раствора. Все это приведет к снижению прочности кирпичнойкладки.Неполномерный материал и его условные обозначенияНа следующем рисунке показано, как можно рубить и тесать кирпич, соответственно, инструкция по рубке кирпича своими руками:Для правильного определения длины неполномерного брикета, ручка молотка содержит специальные зарубки, которые соответствуют длине необходимых частей.Линия, по которой кирпич будет обрубаться, отмечается лезвием молотка.Потом делается насечка, для чего наносят удары молотка по ложку с двух сторон.Затем, с помощью сильного удара кирпич перерубается согласно отмеченной линии.Внимание: В процессе рубки, направление молотка при ударе, должно быть перпендикулярно ложку.Иначе у полученного брикета будет косой торец.При необходимости рубки вдоль, сначала наносятся несильные удары по всем четырем плоскостям, после чего совершается сильный и короткий удар по линии обрубки.Как правильно обрубить материалУгловая кирпичная кладкаУгловая кладка делится на два типа, в зависимости от использования метода перевязки.Однорядная перевязкаКогда используется однорядная перевязка, решая вопрос о том, как выложить угол из кирпича, выполняют следующие действия:Необходимо через основную стену и до лицевой стороны пропустить кладку примыкающей стены.

Она заканчивается трехчетвертным или тычковым материалом, если применяются четверки или трехчетверки.В следующий ряд к ложкам основной стены укладывают ряд стены, которая примыкает.Следующие действия совершаются попеременно.Конструирование углов с использованием однорядной перевязкиМногорядная перевязкаДействия следующие:Первый ряд выкладывается так же, как и осуществлялись действия во время однорядной перевязки, правда только в том случае, если толщина стен исчисляется в целых кирпичах. Обращается внимание на то, что забутка второго ряда выкладывается кирпичами, а внутренняя и наружная верста – ложками.

Если толщина стен не кратна кирпичу, то тычки первого ряда выкладываются наружу фасада, а тычки второго ряда смотрят внутрь помещения, а значит, ложки соответственно располагаются наружу.Далее, третий и вплоть до шестого ряда, выкладываются только ложками. И при этом выполняется перевязка вертикальных поперечных швов либо на четверть, либо на половину брикета.После того, как уложен шестой ряд, цикл повторяется, начиная с первого пункта.Совет: В том случае, если нагрузки на стену будут небольшими, то на участках, где располагаются окна, забутку можно заполнить либо половинками, либо кирпичным боем.Также может использоваться угловая плитка под кирпич.Многорядная перевязка угла в 1,5 кирпичаМногорядная перевязка угла в 2 кирпичаНекоторые нюансы угловой кладкиНужно сказать, что вертикальное ограничение задается в первых двух рядах, выкладываемых трехчетверками, начинающими и первый, и второй ряд.

Для остальных ложковых рядов у ограничений чередуются. Из них кладется ложком неполномерный кирпич с целым, при этом ложки должны перекрываться на половину кирпича.Прямой угол выкладывают с использованием четвертных и трехчетвертных кирпичей. Начинается угол с двух трехчетвертных, при этом каждый из них кладется ложком в направлении внешней версты соответствующей стены.

Между тычковыми и трехчетвертными брикетами появившийся промежуток заполняется четвертными.Забутка следующего ряда обычно выполняется тычками, а версты – ложками. После этого делают перевязку вертикальных швов, при этом применяются ложковые ряды.Если же происходит примыкание внутренней стены к внешней,используя двойной силикатный кирпич М 150, то такое примыкание выполняют как однорядную или многорядную штрабу. Поэтому через каждые метр или полтора закладывается стальная сетка.Штрабы для примыкания стенНужно помнить, что угловая кладка (неважно, какой строительный кирпич использовался) должна быть обязательно вертикальной.

Для проверки вертикальности стоит использовать отвес, так как вертикаль он показывает лучше, чем строительный уровень. Иначе угол может быть завален и при наличии большой нагрузки возможно заваливание на бок всей стены.Для того же самого возможно использование прямого металлического уголка, который прикрепляется нижней частью самое меньшее к пяти кладочным рядам. И тогда выравнивание вертикали займет у Вас гораздо меньше времени.ВыводК угловой кладке стоит отнестись очень ответственно, потому что от ее выполнения зависит то, какими ровными, красивыми и устойчивыми будут ваши стены.В представленном видео в этой статье Вы найдете дополнительную информацию по этой теме.

    Дата: 16-01-2015Просмотров: 433Комментариев: Рейтинг: 41

Укладка кирпичей в углах здания — очень важный и ответственный процесс.

При строительстве дома выгонка углов доверяется наиболее квалифицированным и опытным каменщикам. От того, насколько ровно будут выложены углы и правильно выполнена в них перевязка рядов, напрямую зависит прочность и ровность выложенных кирпичных стен. Если кладка углов не будет строго вертикальной, то она не только будет смотреться некрасиво, но и, скорее всего, завалится, потянув за собой стену.

Способы кладки кирпича.

Поэтому нужно тщательно выверять и контролировать все этапы работы, начиная от разбивки, качества укладываемого материала (для углов нужен только отборный материал, без трещин, щербинок, сколов и других дефектов) и перепроверяя вертикаль через каждые 2-3 уложенных ряда.

Организация рабочей зоны

Схема кладки кирпича.

Качественная кирпичная кладкабудет сильно затруднена без правильной организации рабочей зоны.

В эту зону входит сам строящийся дом из кирпича, и площадь в пределах 2,5-3 м от выгоняемых стен, на которой будут размещены нужные инструменты и материалы. Если зона будет меньше, вам постоянно будет что-то мешать в работе, если сделать ее больше, то подносить материалы будет далеко и неудобно. В обоих случаях это заметно скажется на темпах строительства дома из кирпича.

Рабочая зона делится на три части. Первая, в пределах 0,5 м, это пространство, которое будут занимать строительные леса.

В этих пределах не должно быть ни больших куч материалов, ни ведер с раствором, ни громоздких инструментов. Вторая, приблизительно 1,5 м, зона материалов и инструментов. Третья, 0,5-1 м, это буфер между первой и второй зонами, главной задачей которого является обеспечения свободной и бесперебойной доставки материалов к строящемуся дому.

Разновидности кладки стен из кирпича.

Качественная кирпичная кладка углов будет невозможной, если не будет в наличии хотя бы одного из нужных инструментов:

    кельма;расшивка;емкость для приготовления раствора;емкость для подачи раствора на кладку;шабровка;молоток-кирка;строительный уровень;рулетка;отвес;угольник.

Выполняя работы, особенно когда придется подняться на строительные леса, нужно соблюдать предельную осторожность. Малейшая небрежность или самонадеянность может стать причиной серьезных травм.

Вернуться к оглавлению

Поскольку кирпичная кладка углов, как части стен, всегда начинается с укладки первого ряда на цоколь, до ее начала лучше отбить шнуром внешние границы стен. Очерчивая границы, нужно обязательно проследить, чтобы пересекающиеся линии образовали углы строго в 90º. Также шнуром нужно выверить диагонали.

Система перевязки кирпичной кладки.

Начинать кладку дома из кирпича, особенно тем, кто не имеет достаточного опыта, следует с пробной раскладки. Т.е. просто разложите кирпичи первого ряда на цоколе, на расстоянии 10 мм друг от друга, не садя их на раствор. Так вам будет видна вся картина, где и какого размера нужно делать вставки, поскольку выполнить кладку только из целых кирпичей, без вставок четвертинок, половинок и трехчетвертинок, не сможет даже самый опытный и квалифицированный каменщик.

Особенно будьте внимательны при кладке углов.

Сложность этой строительной операции заключается в том, что приходится класть вставки, выполненные из четвертинок и трехчетверток. Поэтому в углах лучше пробную раскладку выполнить на высоту 3-4 рядов, при этом поэкспериментировать, как лучше выполнить перевязку вертикальных швов. И только полностью оценив ситуацию и запомнив расположения кирпичей, можно браться за работу.

Приступая к работе, цоколь желательно смочить водой. Если этого не сделать, цоколь потянет влагу из положенного на него раствора. Сам раствор кладется на цоколь кельмой, при этом следите, чтобы полоска в 15-20 мм от внешнего края цоколя оставалась свободной.

Вернуться к оглавлению

Схема перевязки продольных швов.

Сначала берутся два кирпича (или кирпич и вставка) и укладываются в углу в прижим на раствор.

Уложенные, они должны образовать прямой угол. Рукояткой кельмы слегка пристукните их, а затем заполните промежуток между ними раствором. Обязательно выверите горизонтали с помощью уровня.

Дальше кладка выполняется по выбранной схеме. Толщина горизонтальных швов между рядами после затвердевания раствора не должна превышать 10-15 мм, вертикальных швов между отдельными кирпичами — 6-8 мм.

В каждую сторону угла нужно положить по 3-4 кирпича, обязательно контролируя ровность их горизонталей и вертикалей. Затем, соблюдая схему перевязки, сверху укладывается 2 ряд, потом 3 и т. д.

Не следует забывать и про выравнивание швов. Оно выполняется при помощи шабровки и расшивки, пока раствор еще мягкий. Самый простой способ — слегка утопить швы в кладку, для чего достаточно просто провести по ним расшивкой, а излишки раствора стереть со стены.

Направление работы особенного значения не имеет, выполняйте ее так, как вам удобнее. Для правшей лучше выгонку дома из кирпича вести справа налево, для левшей — наоборот. Если работает бригада каменщиков, то одновременно выгоняются 5-6 рядов во всех 4 углах, а затем ряд за рядом наращивают стены, соблюдая первоначальный разрыв (углы должны опережать стену на 5-6 рядов) до завершения работы.

Колодцевая кирпичная кладка стен по системе А. С. Власова.Но в одиночку с таким объемом работ одновременно не справится. Поэтому используйте следующий порядок: сначала на нужную высоту выгоните 2 угла, затем положите 1-2 ряда кирпичей между ними, выгоните 3 угол и соедините его таким же количеством рядов со 2, затем выгоняйте 4 угол и соедините его с 3 и с 1 углами.

И так продолжайте работу, за каждым кругом поднимая стены дома из кирпича по всему периметру на 1-2 ряда, пока кладка не будет завершена.При выгонке углов вам неизбежно придется делать ступенчатые обрывы, т. н. штрабы.

Частью это будет из-за того, что придется использовать урезанные кирпичи — вкладки, частью — чтобы обеспечить в будущем более прочное соединение углов и стен.Для будущего дома из кирпича чрезвычайно важно, чтобы углы получались прямыми и строго вертикальными.Угол проверяется угольником, кирпич должен плотно примыкать к нему. Вертикальность углов, особенно выше 7-8 рядов, контролируется с помощью отвеса, а горизонталь — с помощью строительного уровня. Профессионалы делают измерения через каждые 4-5 рядов, но если у вас нет достаточного опыта, не ленитесь делать их почаще.Вернуться к оглавлениюДля придания кирпичной кладке прочности делается перевязка ее продольных, поперечных и вертикальных швов.

Во всех схемах используются не только целые кирпичи, но и вставки из четвертинок, половинок и трехчетвертинок.Для изготовления неполномеров пользуются молотком-киркой. Для их изготовления лучше брать кирпичи с дефектами. Укладываются такие неполномеры всегда отколотым краем внутрь кладки, чтобы целая сторона всегда смотрела наружу стены.

Изображение 1. Кладка прямых углов: а — стены в 2 кирпича; б — стены в 2.5 кирпича.Продольные швы — это швы, идущие вдоль горизонтали. Их перевязка необходима, чтобы равномерно распределить возникающие напряжение по всей ширине стены.

К тому же перевязка не позволяет кирпичной кладке разделяться на еще более тонкие слои.Перевязка выполняется рядами, выложенными поперек основного направления кладки. Такие ряды называются тычковыми и укладываются из расчета 1 тычковый на 4-5 рядов обычной кладки, хотя возможны и другие варианты.Поперечные и вертикальные швы — это швы между кирпичами внутри кладки. Их перевязку делают для придания кирпичной стене монолитности.

Перевязка поперечных швов выполняется в основном ложковыми рядами, такими, в которых кирпичи укладываются длинной стороной вдоль направления кладки со сдвигом каждого вновь укладываемого ряда на четверть или полкирпича по отношению к уже уложенному.Но существуют варианты постройки дома из кирпича, в которых перевязка поперечных швов выполняется тычковыми рядами. На практике поперечные швы чаще всего перевязывают с применением обоих способов. Вертикальные швы отдельно не перевязываются, при правильно выполненной кладке их перевязка получается автоматически.Существуют три основные схемы перевязки швов, различающиеся по ширине: однорядная (она же цепная), трехрядная и многорядная.Поскольку углы дома из кирпича выгоняются с опережением кладки стен, то небрежность или ошибка в выполнении выбранного способа перевязки в углах почти всегда приводит к появлению продольных, поперечных или вертикальных — в зависимости от способа кладки и допущенной ошибки — трещин в стене.Вернуться к оглавлению

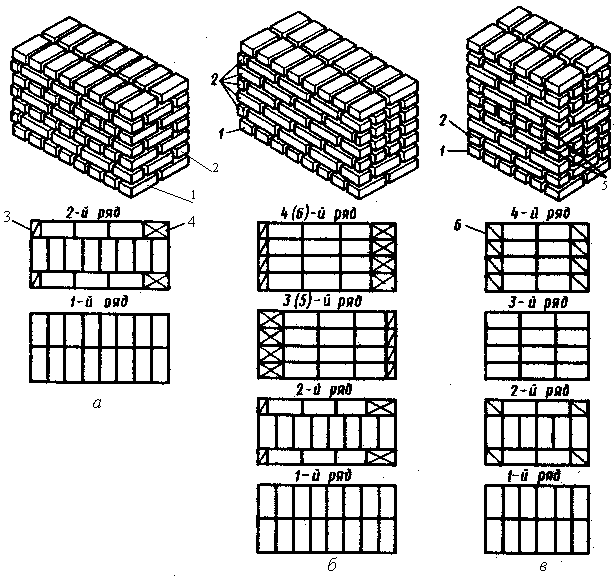

Изображение 2. Многорядная кладка углов: а — стен толщиной в 2 кирпича; б — стен толщиной в 2.5 кирпича.Какая бы схема перевязки швов ни применялась, есть одно общее правило: стену нужно начинать и заканчивать тычковым рядом. Поэтому, учитывая такое важное значение тычковых рядов для качества и надежности стены, для них нужно брать только целые кирпичи.Самой прочной, но и самой трудоемкой считается однорядная кладка, в которой посменно чередуются тычковые и ложковые ряды.

При использовании этой кладки требуется большое количество вставок из трехчетверток, поэтому выполнить ее может только каменщик достаточно высокой квалификации.Выгонка углов по этой схеме выполняется так: первый ряд выкладывают полностью целыми кирпичами и заканчивают его двумя вставками трехчетверток, которые послужат окончанием одной стены и началом другой, первый ряд которой присоединяется к уложенному под прямым углом (изображение 1: а — выгонка в 2 кирпича, б — в 2½ кирпича). Во втором ряду ряды меняют местами: на тычковый ложится ложковый, и наоборот.Таким образом ряды чередуются до полного завершения работ. При такой перевязке получается, что выложенные ложки угла одной стены становятся тычковыми для угла другой, при этом торцевыми становятся две ложковые вставки трехчетверток. В этой схеме перевязки не нужны четвертинки и половинки, но понадобится большое количество трехчетверток.Многорядная кладка считается менее трудоемкой по сравнению с однорядной.

При ее применении стены вертикально ограничивают, выкладывая в начале первых двух рядов трехчетвертки. В дальнейшем при выгонке дома из кирпича у ограничений чередуют в ложковых рядах целые и неполномерные кирпичи, при этом во время кладки ложковые ряды должны перекрывать ниже уложенные на полкирпича.Выгонку углов начинают с двух трехчетверток, выходящих ложком наружу сопредельной стены.При этом между тычками и трехчетвертками образуется промежуток, который заполняют четвертками. Выполняя второй ряд, кирпичи меняют местами: забутку выполняют тычками, а версту — ложками.

Следующие ряды выгоняют, перевязывая вертикальные швы (изображение 2: а — выгонка в 1 кирпич, б — 1½ кирпича, в — 2 кирпича).Трехрядная кладка является разновидностью многорядной. Ее особенность в том, что чередуются тычковый и три ложковых ряда. Это единственная схема перевязки, при котором допускается совпадение вертикальных швов во всех 3 ложковых рядах.Четкое знание того, что и как нужно делать, правильно выполненные необходимые расчеты, а также трудолюбие и ответственность — это те 4 столба, которые непременно приведут вас к успеху в таком непростом деле, как выгонка углов дома из кирпича.Прямых вам углов и ровных стен! Удачи!

Источники:

  • kamenschik.info
  • russkaya-banja.ru
  • klademkirpich.ru
  • ostroymaterialah. ru

Схема кладки углов кирпичных стен

Кладку углов стен - выполняют квалифицированные каменщики, с достаточным опытом работы. Ведь от качества возведения углов зависит и будущие стены дома. По этой причине к разбивке углов дома, а потом и при возведении, необходимо подойти со всей ответственностью.

Для перевязки швов вертикальных ограничений, мест примыкания и пересечения стен, столбов и простенков требуются неполномерные кирпичи: четвертки, половинки и трёхчетвертки. Каменщики готовят их непосредственно на рабочем месте. Для четвёрток, трёх четвёрток, и половинок используют кирпичи с отбитыми углами или другими дефектами. Трёхчетвертки и другие неполномерные кирпичи укладывают отколотой стороной внутрь кладки, а целой - наружу.

В основном при закладке углов применяют однорядную (цепную) или многорядную систему перевязки кладки, которая менее трудоёмка по сравнению с однорядной.

Последовательность кладки углов и ограничений стен показана на рисунках.



Схема прямого угла и ограничения при однорядной перевязке кладки в 1 кирпич.



Схема прямого угла и ограничения при однорядной перевязке кладки в 1.5 кирпича.



Схема прямого угла и ограничения при однорядной перевязке кладки в 2 кирпича.






Схема прямого угла и ограничения при многорядной перевязке кладки в 1 кирпич.



Схема прямого угла и ограничения при многорядной перевязке кладки в 1.5 кирпича.



Схема прямого угла и ограничения при многорядной перевязке кладки в 2 кирпича.



Кирпичная кладка Просмотров: 26122

Кирпичная кладка углов в 1, 1,5 и 2 кирпича.

Перевязка углов кирпичной кладки.

При возведении кирпичных стен особое внимание следует уделить правильной кладке углов будущей постройки. Именно углы служат основой возведения кирпичных стен. И не важно, строите ли вы кирпичную баню, гараж или коттедж – ошибки, допущенные при выкладывании, углов могут привести к нарушению геометрии стен, их прочности и устойчивости.

В начале строительства в углах по отвесу устанавливают порядовки. Как правило, при строительстве кирпичных стен кладка углов опережает кладку стен на 3-4 ряда.

В статье Как сделать кирпичные стены для бани уже приводились некоторые полезные советы по выкладыванию углов, а в публикации Системы перевязки кирпичной кладки вы можете найти не только схемы перевязки швов в местах пересечения и примыкания, но и схемы правильной перевязки при возведении кладки углов стен в 1,5 и 2 кирпича.

Давайте рассмотрим еще несколько схем кладки углов кирпичных стен разной толщины.

Для выполнения перевязки швов кладки в углах используются не только полномерные кирпичи, но также половинки и четверти кирпича, а также трехчетверки размером в ¾ кирпича. Условное обозначение кирпичей различного размера показано на рисунке ниже:

Кладка угла в 1 кирпич

Наиболее простой является кладка углов при возведении стен толщиной в 1 кирпич (250 мм). Схема кладки углов в 1 кирпич при однорядной перевязке показана ниже:

При многорядной перевязке кладка углов в 1 кирпич будет выглядеть так:

Как видите, схемы довольно просты и вы без труда сможете выложить тычковые и ложковые ряды самостоятельно своими руками без привлечения бригады квалифицированных каменщиков.


Кладка угла в 1,5 кирпича

При строительстве стен в 1,5 кирпича (380 мм) схема кладки углов будет несколько более сложная.

Как сделать углы в 1,5 кирпича при однорядной перевязке, показано на рисунке ниже:

Кладка углов в 1,5 кирпича при многорядной перевязке:


Кладка угла в 2 кирпича

При необходимости выполнения кладки в 2 кирпича  (510 мм) углы выкладываются так, как показано на рисунках ниже.

Кладка углов в 2 кирпича при однорядной перевязке:

Кладка углов при многорядной перевязке:

Теперь вы знаете как делать перевязку кирпичной кладки в углах при возведении стен в 1, 1,5 и 2 кирпича.

Смотрите также:

Последние публикации:

Даже правильно выложенной кирпичной печи, со временем требуется ремонт. Высокие температуры, нарушение тяги, механические повреждения кладки – все это приводит к появлению дефектов, которые требуют устранения. Ведь хорошая тяга и отсутствие трещин в стенках –… Читать... Выбор печей для бани сегодня очень широк. Промышленностью выпускаются каменки на любой вкус и цвет. Вы можете подобрать готовую печь для установки в бане в соответствии с требуемой теплопроизводительностью в зависимости от объема парной и выбрать нужный… Читать... Для того, чтобы попариться в баньке сегодня вовсе не обязательно выкладывать основательную русскую печку, кладка которой под силу лишь опытным печникам. Сегодня промышленным способом выпускается большой ассортимент металлических каменок, обеспечивающих… Читать...
  • < Утепление кирпичной бани
  • Системы перевязки кирпичной кладки >

Схемы отделочной кладки |

Кирпич – древнейший строительный материал, отличающийся прочностью и долговечностью. Сегодня это один из наиболее популярных и востребованных материалов, который за счет современных цветовых решений и различных вариантов кладки позволяет создавать выразительные строительные шедевры, поражающие своей красотой и индивидуальностью стиля.

В этой статье речь пойдет о возможностях декоративной и художественной кладки облицовочного кирпича.

Декоративная кирпичная кладка позволяет создавать неповторимые привлекательные фасады различных видов, цветов и фактур. Полная свобода творчества, яркость декора, смелость линий – и ваш дом совершенно точно будет выделяться на фоне однообразных современных построек.

Выделяют три основных вида кладки лицевого кирпича:

  1. Прямая кладка кирпича предполагает создание рисунка фасада при помощи различных способов перевязки кирпича с равномерным распределением швов.
  2. Декоративная кладка выполняется по заранее подготовленному рисунку, который создается не только за счет схемы швов, но и благодаря использованию кирпича разных цветов.
  3. Художественная (рельефная) сочетает взаимодействие схемы швов, цветового решения и способа укладки кирпича. Здесь фасад представляет собой сложную рельефную поверхность, имеющую различные элементы декоративной кладки: выступы, выемки, пилястры, наклоны, различные архитектурные узоры.

Немного строительной терминологии, облегчающей взаимопонимание при общении со специалистами по теме.

Перевязка – это система укладки кирпича, когда стыки нижнего ряда размещают таким образом, чтобы их перекрывали кирпичи верхнего ряда. Самый простой вариант кладки выполняется следующим образом: полная перевязка продольных и поперечных вертикальных швов выполняется через каждые 3-5 рядов.

Тычковый шов – это кирпичи, уложенные в стене поперек, наружу коротким срезом; ложковый шов – кирпичи, уложенный вдоль, длинным срезом. Широкие стороны кирпича – постель, наружная поверхность стены – верста, внутренние ряды – зубатка.



Изначально кладка кирпича получила свои наименования по названию поверхностей кирпича – ложковая (длинная грань) и тычковая (короткая, торцевая часть). Тычковая кладка фасада представляет собой поверхность из одних тычков, ложковая — это последовательность четырех длинных граней и одной короткой.

Готическая (старорусская) кладка стен из кирпича представляла собой чередование ложков и тычков в каждом горизонтальном ряду, каждый тычок при этом располагался строго по центру уложенного ниже ложка. Крестовая кладка – это чередование ложковых и тычковых рядов, где вертикальный ложок симметрично располагается между двумя тычками.

Современная декоративная кладка облицовочного кирпича поражает многообразием видов благодаря комбинаторике расположения кирпичей и цветовых решений. Используя всего два цвета, можно получить практически бесконечное количество вариантов.

Прямая кладка — простое решение

Это самый простой и привычный способ, с помощью которого может быть выполнена декоративная кладка стен. Она создается за счет поверхности самого кирпича (гладкой, фактурной, цветной) и особенностей шва – толщины и цвета. Прямая кладка позволяет создавать самые оригинальные и неповторимые фасады.

Даже с помощью одноцветного кирпича можно создать множество интересных вариантов фасадов. Вот одни из самых популярных видов:

Прямая баварская кладка – тенденция современности

Сегодня баварская кладка, зародившаяся в немецких землях, завоевала особую популярность. Для ее выполнения используется четыре оттенка облицовочного кирпича, одинакового или разного по фактуре. Основные цвета баварской кладки: черно-коричневый, коричневый, темно-красный и красный. Этот ряд при желании можно дополнить.



Баварская кладка лицевого кирпича выполняется следующим образом:

1.      Кладка горизонтального ряда выполняется из всех оттенков цвета в хаотичном порядке.

2.      Второй ряд представляет собой чередование цвета в том же порядке.

3.      Важное правило – нельзя класть два кирпича одинакового цвета впритык.

4.      Для придания фасаду целостного образа, вертикальные швы должны совпадать через каждый ряд.

5.      Можно выкладывать кирпич по определенному рисунку.

Создать оригинальный, нескучный и в то же время не пестрый фасад вам поможет баварская кладка.

Возможности декоративная кладки, выполненной цветным и фактурным кирпичом

Декоративная кладка фасада представляет собой выполнение четких геометрических рисунков швов (перевязок) либо сочетание определенного рисунка швов с цветными, фактурными или рельефными элементами. Облицовка декоративной кладкой  — это простой способ создать необычный проект из обычного кирпича. Декоративные узоры буду особенно эффектно смотреться на заметных участках стен – на торцах, простенках зданий, подкарнизных пространствах. Усилить эффект можно с помощью добавления в кладку в определенном или случайном порядке глазурованных кирпичей.

Фактура кирпича имеет огромное значение для кладки. Декоративная рельефная кладка – это прекрасный способ расставить акценты. Рифленая поверхность кирпича позволит воплотить образ старинного дома, простоявшего несколько веков. Грубая фактура, имеющая поверхность под колотый камень, применяется, как правило, для отделки более массивных частей здания – подпорных стен, цоколей. Для отделки стен более высоких этажей, карнизов, простенков прекрасно подойдет материал, имеющий шероховатую фактуру.

Применяют различные виды декоративной кладки, отличающиеся разнообразием фасадных рисунков и схемами сочетания швов. Кладка разного по цвету кирпича позволяет создавать декоративные орнаменты на любой вкус.

При однорядной (цепной) кладке кирпича разных видов можно получить огромное многообразие плоских орнаментов. Например, таких:

И в заключение пару слов о швах

Облицовка кирпичом будет выглядеть настолько эффектно, насколько качественно будут обработаны швы. Они выделяются на поверхности стен, акцентируя внимание на оригинальности перевязки кирпичей. Без четкого обозначения швов поверхность стены может приобрести невнятный либо, наоборот, слишком пестрый внешний вид. Шов кладки кирпича зависит от ряда факторов, в особенности от художественных задач и типа кирпича, который вы используете. Выбрать и обсудить наиболее подходящий вариант целесообразно на стадии разработки проекта.

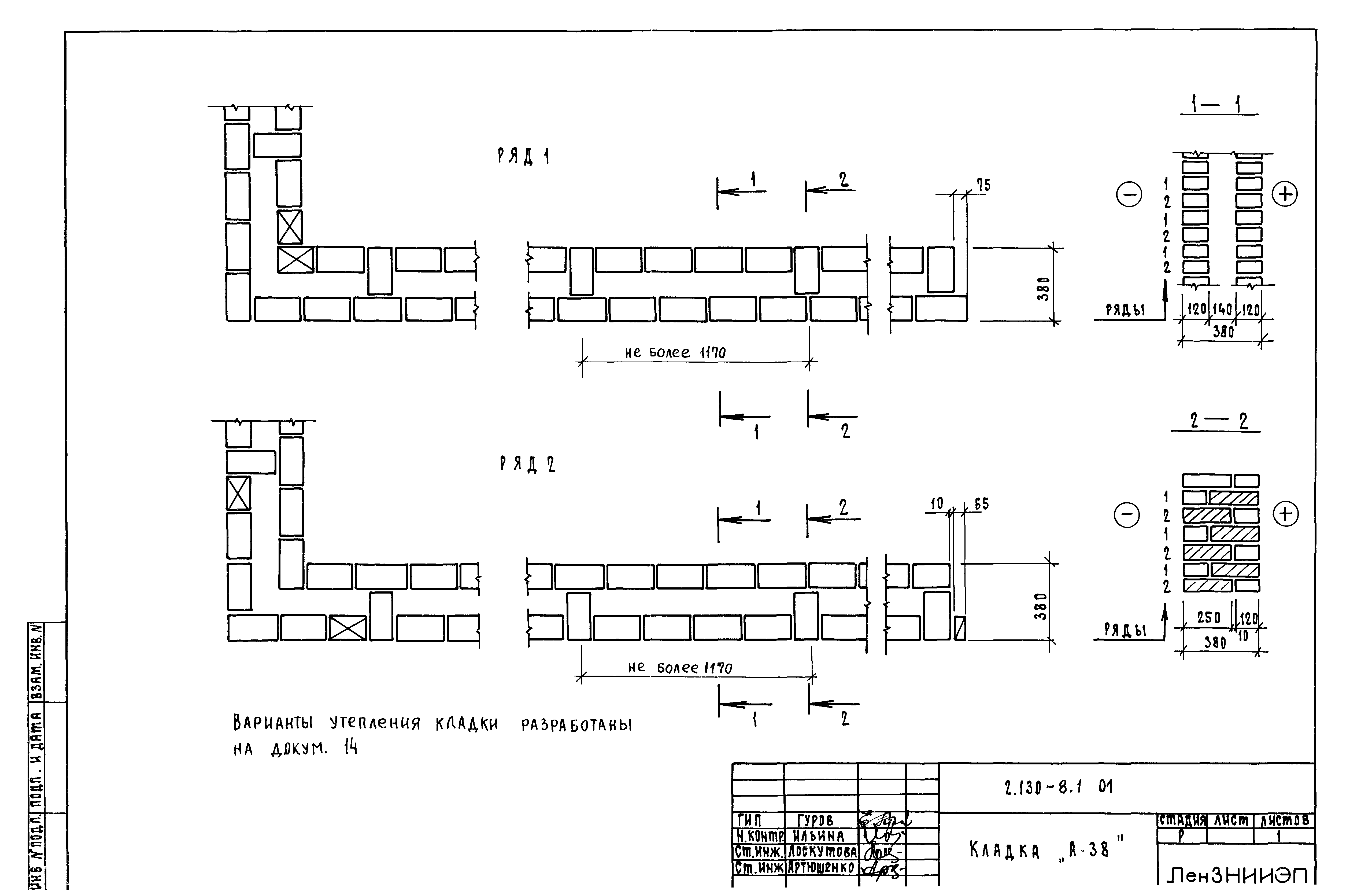

Кладка в 1,5 кирпича, схема

Укладка стен зданий шириной в полтора кирпича подразумевает, что их ширина будет равняться 380 миллиметрам. Для начала, нужно подготовить место каменщика, запастись необходимым инструментом: кельма, ведро для раствора, молоток, кирка, а также измеряющими приборами (строительный уровень, отвес, угольник, порядовка).

Первое что нужно сделать – это уложить слой рубероида под первый ряд кирпича от фундамента, он защитит стенку от проникновения влаги. Известно, что в зимний период периодическое увлажнение строительных материалов в совмещении с сильными морозами проводит до их разрушения. После укладки вертикальной гидроизоляции приступают к выкладыванию углов здания, применяя многорядную или цепную систему перевязки швов по приведённым схемам. Рассмотрим схему кладки в 1,5 кирпича.

Как мы видим, для кладки в местах примыкания двух стен используют кусочки кирпича: четвертинки, половинки или трёхчетвёрки. Отбивают эти части при помощи молотка кирочки из дефектных строительных материалов. Использование кусочков позволяет предотвратить совмещение вертикальных и поперечных растворных швов, что повысит прочность всей постройки. В случае с укладкой углов стен зданий в 1,5 кирпича нужно пользоваться порядовкой (деревянный брусок с пометками толщины ряда), отвесом, который применяется для регулирования углов и металлическим уровнем. После укладки двух рядов кирпича проверяют вертикальность и горизонтальность угловых соединений. Первый ряд всех углов выкладывают по уровню, чтоб возле цоколя оставался один слишком толстый или тонкий шов.

Итак, углы кладки в 1,5 кирпича выложены на 3-4 ряда, теперь можно приступать к возведению основных стен. Работу проводят по схеме совмещая ложковые или ложковый с тычковым ряды. Для начала, в растворный шов одного по высоте ряда вбивают гвоздики и натягивают шнур, который одновременно будет уровнем и направлением кладки, при наличии большого пролёта делают промежуточный маяк. Следует заметить, что для кладки внешней стороны стены рекомендовано использовать ровные кирпичи, в то время как материал со сколами пойдёт для забутовки. Кладку обычных стен может проводить каменщик 3 или 4 разряда, но осуществлять возведение углов здания должен профессионал, имеющий достаточный опыт работы в данной отрасли.

Правильная кирпичная кладка углов, как правильно класть углы кирпичом

05.06.2017

Возводя стены из кирпича, с особой тщательностью выкладывайте углы будущего строения. От того, насколько верно вы выполнили эту работу, будет зависеть прочность и устойчивость стен здания. Это одинаково важно и при постройке огромного дома, и при возведении компактного гаража или бани.

Если выложить углы неправильно или небрежно, со временем геометрия стен значительно нарушится.

Особенности кладки углов

  • Сначала в углах по отвесу следует поставить порядовки. В течение всего строительного процесса вы будете выкладывать сначала углы, а уже потом – стены, с отрывом в три-четыре ряда.
  • Наружную версту каждой стенки, которая примыкает к углу, нужно выкладывать тычковыми рядами, а следующего ряда – ложковыми. Это позволит сохранить вертикальное расположение швов. Что касается внутренней версты рядов, то они могут быть любого типа. Этот параметр определяет толщина слоев.
  • Выполняя кладку, все время проверяйте ее параметры, используя угольник (он определяет, перпендикулярны ли стены относительно друг друга), правила, уровень и отвес. Важно, чтобы вертикаль или горизонталь не «поехали».
  • Следите, чтобы промежуток между горизонтальными швами был равен двенадцати миллиметрам.

Основные схем кладки углов

Чтобы делать шовную перевязку, применяются и обычные кирпичи, и их половинки, четвертинки и трехчетвертинки.

Кладка угла в 1 кирпич

Проще всего выкладывать углы, если толщина стены равна размерам кирпича (250 миллиметров). Схему легко понять по рисунку:

Если перевязка идет в несколько рядов, кладка приобретает следующий вид:

Кладка угла в 1,5 кирпича

Когда толщина стены равна 380 миллиметрам, нужно использовать более сложный рисунок выкладывания кирпичей. Ниже вы видите схему углов при перевязке в один ряд:

И при перевязке в несколько рядов:

Кладка угла в 2 кирпича

Размер стены 510 миллиметров предполагает следующий вид углов при перевязке в один ряд:

При многорядной перевязке схема следующая:

В зависимости от параметров стены, рисунок выкладки при однорядной и многорядной перевязке становится все сложнее.

Если вы собрались строить какую-либо конструкцию самостоятельно, изучите представленные рисунки и произведите все расчеты, прежде чем выкладывать углы.

Или просто обратитесь к профессионалам, которые имеют опыт в таких работах!


Виды кирпичной кладки с фото и названиями — IVD.ru

Кирпич — надежный и универсальный материал для возведения любых зданий, в том числе и дачных построек. От выбора самого стройматериала и его укладки зависит безопасность и прочность будущих стен. Разбираемся, какие виды кирпичной кладки существуют: от терминов к практике.

Всё, что нужно знать о разновидностях кладки

Общие принципы
Толщина
Виды и особенности перевязки
— Цепная
— Многорядная
— Трёхрядная
— Армированная
— Облегченная
Техника работы
Расшивка

В работе с любым строительным материалом важна аккуратность, точность и чёткое соблюдение правил. Кирпич — не исключение. Перед тем как приступать к разбору способов выкладки, предлагаем разобраться с профессиональной терминологией.

Важные термины

  • Две самые широкие плоскости искуственного камня (сверху и снизу) называются постелью.
  • Ложок — вертикальная длинная сторона. Она бывает лицевой и торцовой.
  • Две самые маленькие по площади стороны называются «тычок».

Существуют три базовых правила работы. Следование им — залог безопасности и надежности дома, а ошибки чреваты трещинами и скорым разрушением постройки.

Базовые правила работы

  1. Каждый элемент должен стоять строго параллельно соседнему, как по горизонтали, так и по вертикали. Это связано с физическими особенностями материала: он легко переносит нагрузку в виде сжатия, однако не терпит изгиб. Максимально допустимый угол в укладке — не более 17 градусов.
  2. Ложки и тычки должны быть соединены продольными и поперечными швами. Две системы — залог прочности всей конструкции.
  3. Из предыдущих двух правил следует третье, главное: продольные швы должны располагаться строго параллельно. То же касается и поперечных. А обе системы должны быть перпендикулярны друг другу.

Перед тем как определить вид кирпичной кладки, нужно понять толщину кирпичной кладки — это ширина будущих стен (с учетом бетонных прослоек). Она зависит от типа здания и целей эксплуатации.

  • Половина — толщиной 120 мм. Подойдет при возведении перегородок, заборов и декоративных элементов зданий.
  • В один — толщина 250 мм. В основном применяется в строительстве гаражей, летних кухонь, заборов и так далее.
  • Полтора, толщина 380 мм. Самый популярный вид, подойдет для небольшого строения в один, максимум — три этажа.
  • Два бруса, 510 мм. Чаще всего используют для создания несущих конструкций, а также при строительстве многоэтажных зданий.
  • Наконец, толщина в два с половиной — 640 мм. Её также используют для возведения несущих стен в многоэтажных зданиях. Такие конструкции должны выдерживать огромный вес, но в строительстве задействованы редко — экономически это нецелесообразно.

Размер обыкновенного кирпича у всех производителей стандартизирован: одинарный — 250 х 120 х 65 мм, полуторный или модулированный — 250 х 120 х 88 мм. Однако реальность такова, что изделия разных компаний могут отличаться на пару миллиметров, поэтому комбинируют элементы таким образом крайне редко. При покупке стоит обращать внимание и на ровность изделий. Даже небольшие сколы и неровные грани могут привести к неправильному распределению нагрузки, в результате чего будут образовываться трещины.

Ещё один профессиональный термин, используемый каменщиками — перевязка. Это схема размещения материала, порядок их укладки. Благодаря ей все элементы связываются в единое целое, монолитную массу с равно распределённой нагрузкой. Перевязка осуществляется за счет смещения на половину или четверть камня.

  • Если элементы расположены тычком наружу, такой ряд называется тычковым. Тогда видна только самая маленькая грань камня.
  • Ложковый — ряд, в котором все элементы повернуты длинной гранью — ложком.

Существует три основных варианта перевязки швов. Рассмотрим каждый вид кирпичной кладки с фото и названием.

Однорядная

Её ещё называют цепной. Смысл в последовательном чередовании рядов тычка и ложки. Такая перевязка применяется для возведения черновых построек, когда в дальнейшем планируется облицовка. Подходит как для наружных, так и для внутренних несущих стен. А ещё такая декоративная укладка чаще всего встречается в оформлении интерьера.

  • Первый и последний уровень обязательно укладываются тычками.
  • Продольные швы сдвигаются на полкирпича, поперечные — на четверть.
  • Вертикальные швы не должны совпадать с верхними и нижними, камни перекрывают их.

Такая перевязка считается трудной в работе, но вместе с тем и самой надежной.

Многорядная

Это способ возведения наружных и внутренних стен. Схема такая: шесть рядов кладут торчками (для одинарного кирпича), перевязывают их ложковым рядом. Если камень модульный, торчковых рядов будет пять.

  • Первый и последний ряд обязательно делают тычковым.
  • Ложки перевязывают со сдвигом на полкирпича, вне зависимости от толщины укладки.
  • Тычки седьмого ряда на четверть перекрывают ложки предыдущего.

Многорядная система перевязки выходит дешевле цепной, и сама укладка тоже легче. Но прочность её считается ниже. Кроме того, использовать её можно не во всех работах.

Трёхрядная

Обычно таким образом выкладывают заборы, простенки, столбы и другие более декоративные конструкции, в которых не предусмотрена нагрузка. При такой схеме один тычковый уровень чередуется с тремя ложковыми.

Существует ряд более сложных видов кладки кирпича, они применяются для облицовочных работ. К ним относится, например, баварская — чередование камней разного цвета, хаотичная — это чередование ложковой и тычковой стороны в хаотичном порядке или готическая — то же чередование, но упорядоченное. Без опыта такую кладку самостоятельно не сделать, она требует технического совершенства и сноровки.

Армированная

Отдельно стоит упомянуть об армированной выкладке. Такая техника предполагает усиление арматурой. Её укладывают на раствор между уровнями. При этом само армирование может выполняться как по горизонтали, так и по вертикали (с помощью сетки или отдельных стержней).

  • Количество арматуры в результате должно составлять не менее одной десятой от всего объема укладки.
  • Сетки укладывают не реже, чем через три уровня — для керамических изделий, четыре — для утолщенных, и пять — для обыкновенных.
  • Диаметр сетки составляет не меньше 3 мм.

Облегченная

Такой вариант актуален при утеплении внутренних стен, когда нужна прочная легкая конструкция.

  • Стена в таком случае состоит из двух простенков толщиной в полкирпича, укрепленных арматурой. Такая конструкция получается жёсткой.
  • Между простенками находится полость, в которую закладывается утеплитель, к примеру, пенополистерол или пенополиуретан. Ширина полости определяется на начальном этапе.
  • Простенки должны быть связаны перемычками из каменных брусков или арматурой. При этом сами точки находятся на расстоянии не более 1 метра друг от друга.

Важный момент в возведении кирпичной стены — техника укладки. Есть два основных способа проведения работ. Выбор зависит от качества стройматериала, пластичности цементного раствора и погоды, которая влияет на время его застывания.

Вприжим

Такой способ подойдет, когда цемент непластичный, и эталонный конус уходит в раствор примерно на 9 см. Раствор выкладывается с отступом от лицевой стороны примерно на полтора сантиметра.

  1. В правой руке находится кельма, в левой — кирпич.
  2. Раствор наносится кельмой на постель — ряд ниже.
  3. Часть бетона подгребается ребром кельмы к вертикальной грани соседнего камня.
  4. Левой рукой кладется каменный брусок.
  5. Элемент прижимается, простукивается для усадки. Остатки раствора убираются кельмой.

Вприсык

Таким образом укладывают элементы на эластичный цемент, когда конус утопает на 14 см.

  1. Раствор расстилается равномерным слоем по всей поверхности кладки.
  2. Каждый новый элемент продвигается к ранее уложенному таким образом, чтобы при движении получился наплыв цемента на его грань. То есть раствор оказался на ложке или торчке — в зависимости от укладки.
  3. При этом одновременно заполняются и вертикальные, и горизонтальные швы.
  4. Излишки убираются кельмой.

Это заключительный этап выкладки, когда обрабатываются швы между пластами. Таким образом не только заботятся об эстетической составляющей, но и уплотняют бетон. После этого могут швы становятся выпуклыми, вогнутыми, треугольными, односрезанными и так далее.

Проще всего сделать вогнутые. Для этого понадобится проволока, согнутая петлей. Этим инструментов проводят по слою бетона, отсекая лишнее. Выпуклые тоже можно сделать из подручных средств: вырежьте круг нужного диметра в трубе. Поставьте трубку перпендикулярно стене и проведите по ней.

Формирование формы линий проводят до застывания раствора.

Если после планируется отделка и штукатурка, лучше всего класть состав на 1,5-2 см от края. Этот способ называется впустошовку — швы остаются как бы пустыми снаружи.

Архитектурные детали: 8 фасадов из экструдированного кирпича

Architects: продемонстрируйте свой следующий проект через Architizer и подпишитесь на нашу вдохновляющую рассылку.

Некоторые уроки архитектуры столь же важны, как изучение деталей кирпичного фасада. Кирпич - это материал, которому тысячи лет, поэтому он является основным строительным материалом во всем мире. Экономичные и долговечные кирпичи доступны в, казалось бы, бесконечном диапазоне текстур, размеров и цветов, и их можно смешивать в технике кирпичной кладки с различными связями и слоями.Сегодня выступающие или выступающие детали кирпича все чаще используются для создания уникальных узоров на ограждающих конструкциях зданий. Эти формы из экструдированного кирпича требуют тщательной детализации, чтобы избежать снижения прочности из-за проникновения дождя или неравномерного движения.

Выступы проектируются в зависимости от типа кирпича и обнажения, а также с учетом галтов, выступов и перфораций раствора. Демонстрируя диапазон степеней выступа, следующая коллекция включает в себя кирпичную кладку: повернутую, сложенную, выдавленную и утопленную.Добавляя текстуру и рельеф каждому фасаду, кирпичи соединяются вместе с помощью защелок, подрамников и различных стяжек. Они играют со светом и тенью, превращая внешние поверхности в динамичные фасады, которые выделяются и привлекают внимание.

38 жилых единиц от Avenier Cornejo Architectes, Клиши, Франция

Устанавливая новый стандарт интеграции ландшафта с пригородом, 38 Housing Units создают морфологическое разнообразие благодаря своей форме и оболочке. Кирпич был выбран для северного и западного фасадов, где яркие цвета и элегантные детали были использованы для создания узоров, выдавленных с лицевой стороны кирпича.

Ngamwongwan House от Junsekino Architecture & Design, Бангкок, Таиланд

Этот дом представляет собой пример использования кирпича в повседневной жизни. Он представляет собой тропический образ жизни с кирпичным фасадом и двухслойными кирпичными стенами, пропускающими естественный свет. В результате сотрудничества архитектора и местного мастера кирпичи на фасаде были повернуты, чтобы они гордо возвышались над конвертом и создавали повторяющийся вертикальный узор.

Termitary House by TROPICAL SPACE, Дананг, Вьетнам

Вместо того, чтобы вращать кирпичную кладку, в термитнике были выдавлены целые кирпичи из внешней обшивки двойного фасада.Кирпичи обладают впитывающей способностью, что помогает регулировать влажность в доме, а их цвет меняется под тропическим солнечным светом.

© Эдмунд Самнер

© Майкл Франке

Hindmans Yard by Foster Lomas, Лондон, Великобритания

В Hindmans Yard, состоящем из четырех высококлассных домов, построенных на окраине, есть кирпичная облицовка, которая тонко контрастирует с окружающей средой. В проекте использовались детали кирпичной кладки, напоминающие соседние викторианские террасы.При вращении кирпичи кладут друг на друга под углом 45 градусов, создавая волнистый узор фасада.

Дом на одну семью в Молино-де-ла-Ос от Мариано Молина Иньеста, arquitecto, Лас-Росас, Испания

Используя сплошную тонкую кирпичную кладку, в конструкции этого дома на одну семью кирпичи ручной работы укладываются над уровнем земли из гранулированного бетона. Решетки и экструзии из кирпича были созданы, чтобы играть светом, объемом и формой. Деталь экструдированной кирпичной кладки можно увидеть на углу, где кирпичи в шахматном порядке наполовину закреплены раствором.

Social Housing Z53 by MAPmx studio, Azcapotzalco, Mexico

Кирпичная кладка стен играет важную роль в этом проекте социального жилья, где они переосмыслены, чтобы стереть границы между структурой и орнаментом. Исследуя свет, узор и ритм, фасад использует единый блок из красного глиняного кирпича с множеством мутационных деталей, создающих волнообразную эстетику.

© Ричард Барнс

© Ричард Барнс

Центр еврейской жизни, Университет Дрекселя Стэнли Сайтовица / Natoma Architects, Филадельфия, Пенсильвания., США

Обшитый фасадом из местного текстурированного красного кирпича, Hillel House превращается в абстрактную менору, выходящую на террасу вниз по улице. Днем свет отражается на выемках из плетеного кирпича; ночью свет сияет изнутри. Экструдированные кирпичи создают игру между тенью и формой, отражая акты сбора и излучения света.

Серия амбаров от L Architects, Джохор, Малайзия

Расположенный недалеко от побережья пролива Джохор напротив Сингапура, этот адаптивный проект повторного использования сочетает в себе линии металлического настила, зеленые стены, прозрачное стекло и узорчатую кирпичную кладку.Модульная кирпичная схема позволила создать текстурированный фасад с выступающими кирпичами, которые создают градиент на поверхности здания.

Architects: продемонстрируйте свой следующий проект через Architizer и подпишитесь на нашу вдохновляющую рассылку.

Планы уроков и схема работ для дипломной работы по кирпичной кладке 1-го уровня Контрольный список

Введение к диплому CSkills по кирпичной кладке.

Этот урок запланирован на: сеанс длится 1 час 30 минут

Дата

ЦЕЛИ И ЗАДАЧИ:
Ознакомить учащихся с курсом, который они собираются пройти.

1.1 Краткое содержание курса

1.2 разъяснить процедуру обжалования.

1.3 Объясните награду и схему подразделения

1. 4 Объясните процедуры и методы оценки, использованные в этой награде

1.5 Разъяснять методы тестирования с помощью синоптических практических заданий и в конце блока вопросов с несколькими вариантами ответов

Эксперт подпишет по завершении.

Знак

Модуль CC1001K: Урок 1 «Умейте проводить безопасные методы работы»

Этот урок запланирован на: сеанс длится 1 час 30 минут

Дата

ЦЕЛИ И ЗАДАЧИ:
Ознакомить учащихся с вопросами здоровья и безопасности, а также с важностью здоровья и безопасности.

1.1 определить ключевые законодательные акты в области здравоохранения и безопасности, касающиеся: здоровья и безопасности на работе, сообщения о травмах, заболеваниях и опасных происшествиях, контроля веществ, опасных для здоровья, строительства, проектирования и управления, предоставления и использования рабочего оборудования, ручного обращения, средств индивидуальной защиты оборудование и работа на высоте для строительных площадок.

1.2 описать основные обязанности работодателя в соответствии с Законом об охране здоровья и безопасности на рабочем месте (HASWA) в отношении безопасной рабочей среды, надлежащего обучения, информации о здоровье и безопасности, а также оценки рисков и надзора.

1.3 описать основные обязанности сотрудников в соответствии с HASWA, касающиеся: безопасной работы, работы в партнерстве с работодателем и сообщения об опасностях и несчастных случаях

1.4 объяснить роли и обязанности исполнительного органа по охране труда и технике безопасности (HSE), включая правоприменение, законодательство, консультации и проверки

1.5 определить источники информации о здоровье и безопасности, включая HSE, ConstructionSkills, Королевское общество по предотвращению несчастных случаев (RoSPA), Комиссию по охране здоровья и безопасности (HSC) и Королевское общество содействия здоровью (RSPH)

Эксперт подпишет по завершении.

Знак

Модуль CC1001K: Урок 2 «Умейте проводить безопасные методы работы»

Этот урок запланирован на: сеанс длится 1 час 30 минут

Дата

ЦЕЛИ И ЗАДАЧИ:
Ознакомить учащихся с вопросами здоровья и безопасности, а также с важностью здоровья и безопасности.

1.6 опишите, когда законодательство требует, чтобы они обращались в HSE.

1.7 определить необходимость соблюдения строгих правил в области здравоохранения и безопасности

1.8 объясните важность контроля инструкций по технике безопасности на объекте и разговоров с инструментами

1.9 описать необходимость тестирования Схемы сертификации строительных навыков (CSCS)

1.10 описать требования, связанные с получением квалификационной карты по схеме CSCS

Эксперт подпишет по завершении.

Знак

Модуль CC1001K: Урок 3 по безопасным методам работы

Этот урок запланирован на: сеанс длится 1 час 30 минут

Дата

ЦЕЛИ И ЗАДАЧИ:
Ознакомить учащихся с вопросами здоровья и безопасности, а также с важностью здоровья и безопасности.

2.1 определить основные типы чрезвычайных ситуаций на рабочем месте, включая пожары, взрывы бомб и оповещения системы безопасности

2.2 указать основные законодательные акты для сообщения о несчастных случаях

2.3 описать виды травм, заболеваний и происшествий на рабочем месте в соответствии с действующим законодательством

2.4 определить основные типы записей о несчастных случаях и аварийных ситуациях, включая журнал несчастных случаев, записи о первой помощи, организационные записи и документацию

2.5 объясните важность регистрации происшествий

2.6 определить разницу между тяжелыми и легкими травмами

Эксперт подпишет по завершении.

Знак

Блок CC1001K: Урок 4 по безопасным методам работы

Этот урок запланирован на: сеанс длится 1 час 30 минут

Дата

ЦЕЛИ И ЗАДАЧИ:
Ознакомить учащихся с вопросами здоровья и безопасности, а также с важностью здоровья и безопасности.

2.7 Определите значение близкого промаха

2.8 перечислить основные тенденции несчастных случаев в строительной отрасли Великобритании

2.9 описать затраты работодателя на наиболее распространенные виды несчастных случаев и травм, включая плохой имидж компании, производственные потери, страхование, закрытие предприятия и выплату по болезни

2.10 перечислить уполномоченных лиц, включая лиц, оказывающих первую помощь, руководителей, сотрудников службы безопасности, HSE, менеджеров и аварийных служб

2.11 перечислить основные требования к аптечке

2.12 указать действия, которые необходимо предпринять при обнаружении аварии, включая обеспечение безопасности зоны, вызов службы помощи и службы экстренной помощи

Эксперт подпишет по завершении.

Знак

Модуль CC1001K: Урок 5 «Умейте проводить безопасные методы работы»

Этот урок запланирован на: сеанс длится 1 час 30 минут

Дата

ЦЕЛИ И ЗАДАЧИ:
Ознакомить учащихся с вопросами здоровья и безопасности, а также с важностью здоровья и безопасности.

3.1 Укажите важность хорошего домашнего хозяйства

3.2 определить цель оценки риска, включая формы, описания методов, отчеты о возможных авариях и журналы опасностей

3.3 определить цель описания метода

3.4 определить, почему необходимо сообщать о возможном промахе

3.5 перечислить основные типы опасностей на рабочем месте, включая пожары, спотыкание, разливы химикатов, падение с высоты, ожоги и электрические

3.6 заявить о важности правильного хранения горючих материалов и химикатов на объектах

Эксперт подпишет по завершении.

Знак

Модуль CC1001K: Урок 6 по безопасным методам работы

Этот урок запланирован на: сеанс длится 1 час 30 минут

Дата

ЦЕЛИ И ЗАДАЧИ:
Ознакомить учащихся с вопросами здоровья и безопасности, а также с важностью здоровья и безопасности.

4.1 перечень требований к социальным объектам, включая соответствующие туалеты и умывальники

4.2 определить воздействие шума на здоровье и знать соответствующие меры предосторожности, включая СИЗ и изоляцию

4.3 определить различные опасные для здоровья вещества в соответствии с Правилами по контролю за веществами, опасными для здоровья (COSHH), и указать соответствующие меры предосторожности, как 4.2 выше

4.4 Определить важность личной гигиены

4.5 объяснить типы опасностей, связанных с наркотиками и алкоголем, включая алкоголизм, отпускаемые по рецепту лекарства и злоупотребление наркотиками / психоактивными веществами

4.6 перечислите возможные последствия рисков для здоровья на рабочем месте, включая дерматит, рак кожи, инфекцию, повреждение глаз, травму головы, порезы, лептоспироз, ожоги, нарушение слуха и дыхательную недостаточность

Эксперт подпишет по завершении.

Знак

Модуль CC1001K: Урок 7 «Умение проводить безопасные методы работы»

Этот урок запланирован на: сеанс длится 1 час 30 минут

Дата

ЦЕЛИ И ЗАДАЧИ:
Ознакомить учащихся с вопросами здоровья и безопасности, а также с важностью здоровья и безопасности.

5.1 описать процедуры безопасного подъема

5.2 объяснять важность использования оборудования для обеспечения безопасности на объекте, включая защиту кромок, защитные сетки, ремни безопасности, страховочные мешки и барьеры

5.3 определить основные законодательные акты, касающиеся ручного обращения, предоставления и использования рабочего оборудования, контроля опасных веществ, подъемных операций и подъемного оборудования, которые регулируют безопасное обращение с материалами и оборудованием, включая гипсокартон, гипс в мешках, цемент в мешках, жидкости, обработанные древесина, необработанная древесина, кирпичи, блоки, заполнители в мешках и насыпные, емкости и оборудование для окраски под давлением, оборудование с пневматическим и гидравлическим приводом, а также электроинструменты

5. 4 описать важность процедур контроля отходов на рабочем месте

Эксперт подпишет по завершении.

Знак

Модуль CC1001K: Урок 8 «Умение проводить безопасные методы работы»

Этот урок запланирован на: сеанс длится 1 час 30 минут

Дата

ЦЕЛИ И ЗАДАЧИ:
Ознакомить учащихся с вопросами здоровья и безопасности, а также с важностью здоровья и безопасности.

6.1 определить безопасные методы использования и соответствующие составные части рабочих платформ

6.2 определить передовые методы использования стремянок, лестниц, раздвижных лестниц, эстакад и проприетарных башенных лесов

6.3 обозначение составных частей лестниц и приставных лестниц, эстакад и проприетарных башенных лесов

6.4 определить опасности работы на высоте, в том числе для населения, сотрудников, травмы головы, падение с высоты, падение материалов и предметов с высоты

Эксперт подпишет по завершении.

Знак

Модуль CC1001K: Урок 9 «Умение проводить безопасные методы работы»

Этот урок запланирован на: сеанс длится 1 час 30 минут

Дата

ЦЕЛИ И ЗАДАЧИ:
Ознакомить учащихся с вопросами здоровья и безопасности, а также с важностью здоровья и безопасности.

7.1 определить меры предосторожности, которые необходимо предпринять, чтобы избежать риска для себя и других

7.2 указать опасности, связанные с электричеством, включая ожоги, поражение электрическим током и пожар.

7.3 указать последствия поражения электрическим током

7.4 определить различные используемые напряжения

7.5 объясняет необходимость цветовой кодировки кабелей и проводки, включая цвета под напряжением, нейтраль и заземление

7.6 поясняет требования для безопасной работы на объекте с напряжением 110, 240 и 415 В

7.7 заявить о важности правильного хранения электрического оборудования

Эксперт подпишет по завершении.

Знак

Модуль CC1001K: Урок 10 «Умение проводить безопасные методы работы»

Этот урок запланирован на: сеанс длится 1 час 30 минут

Дата

ЦЕЛИ И ЗАДАЧИ:
Ознакомить учащихся с вопросами здоровья и безопасности, а также с важностью здоровья и безопасности.

8.1 определить типы средств индивидуальной защиты, используемых на рабочем месте, включая каску, лицевую маску, защитную маску для глаз, дыхательный аппарат, респиратор, светоотражающие куртки, ботинки со стальным носком, средства защиты органов слуха, перчатки, защиту от солнца, защитный крем и одежду.

8.2 указать на важность правильного хранения и ухода за СИЗ

.

8.3 описать важность использования СИЗ

8.4 изложить законодательство, регулирующее СИЗ, включая контроль опасных веществ, предоставление и использование рабочего оборудования, защиту головы и СИЗ

8.5 определить цели СИЗ

8.6 описать возможные последствия неиспользования СИЗ, перечисленные в 4.6 выше.

Эксперт подпишет по завершении.

Знак

Модуль CC1001K: Урок 11 «Умение проводить безопасные методы работы»

Этот урок запланирован на: сеанс длится 1 час 30 минут

Дата

ЦЕЛИ И ЗАДАЧИ:
Ознакомить учащихся с вопросами здоровья и безопасности, а также с важностью здоровья и безопасности.

9.1 перечислить три элемента, необходимых для создания и поддержания огня, то есть кислород, топливо и тепло.

9.2 Объясните, как огонь может распространяться

9.3 определить методы предотвращения пожаров

9.4. Определить различные типы огнетушителей и способы их использования, включая воду: органические пожары; Пена: жидкие и органические пожары; CO2: электрические пожары; Сухой порошок: электрический, жидкий

9.5 Государственные меры, принимаемые при обнаружении пожара

9.6 изложить процедуры эвакуации при пожаре, включая расчистку выходов и перемещение на места сбора

Эксперт подпишет по завершении.

Знак

Модуль CC1001K: Урок 11 «Умение проводить безопасные методы работы»

Этот урок запланирован на: сеанс длится 1 час 30 минут

Дата

ЦЕЛИ И ЗАДАЧИ:
Ознакомить учащихся с вопросами здоровья и безопасности, а также с важностью здоровья и безопасности.

10.1 перечислить соответствующие знаки безопасности для рабочего места, включая запрещающие, обязательные, предупреждающие и безопасные условия

10.2 Опишите классу, как выглядят знаки, и приведите примеры каждого

Эксперт подпишет по завершении.

Знак

Модуль CC1001K: Урок 12 по безопасным методам работы

Этот урок запланирован на: сеанс длится 1 час 30 минут

Дата

ЦЕЛИ И ЗАДАЧИ: КОНЕЦ ИСПЫТАНИЯ АППАРАТА (НЕСКОЛЬКИЙ ВЫБОР)

Объясните правила учащимся, получите формы декларации, подписанные и датированные

Учащиеся сдают экзамены по условиям экзамена

Эксперт подпишет по завершении.

Знак

Блок CC1002K: Знание информации, количества и общения с другими Урок 1

Этот урок запланирован на: сеанс длится 1 час 30 минут

Дата

ЦЕЛИ И ЗАДАЧИ:
Чтобы учащиеся знали, как общаться, рассчитайте количество материалов.

1.1 объясните, почему документацию необходимо бережно хранить и бережно хранить

1.2 определить основные символы на рабочих чертежах, включая масштабы 1: 1, 1: 5, 1:10, 1:20 и 1: 100

1.3 определить соответствующий масштаб, который будет использоваться с рядом чертежей

1.4 выберите информацию из простых схем расположения и спецификации

1.5 выбрать информацию из основного общего типа графиков работы общего пользования

Эксперт подпишет по завершении.

Знак

Модуль CC1002K: Знание информации, количества и общения с другими Урок 2

Этот урок запланирован на: сеанс длится 1 час 30 минут

Дата

ЦЕЛИ И ЗАДАЧИ:
Чтобы учащиеся знали, как общаться, рассчитайте количество материалов.

2.1 определить основные методы, используемые для расчета количества материала, включая линейные и периметрические в метрах и миллиметрах

Эксперт подпишет по завершении.

Знак

Модуль CC1002K: Знание информации, количества и общения с другими Урок 3

Этот урок запланирован на: сеанс длится 1 час 30 минут

Дата

ЦЕЛИ И ЗАДАЧИ:
Чтобы учащиеся знали, как общаться, рассчитайте количество материалов.

3.1 перечислить основные требования для записи сообщения, включая дату, время, содержание, имя и подробности контактного лица.

3.2 использовать соответствующую информацию для обеспечения четкости коммуникации, включая политики, процедуры, правила сайта и организационную документацию

3.3 описать положительную и отрицательную коммуникацию

3.4 описать преимущества эффективного общения

Эксперт подпишет по завершении.

Знак

Блок CC1002K: Знание информации, количества и общения с другими Урок 4

Этот урок запланирован на: сеанс длится 1 час 30 минут

Дата

ЦЕЛИ И ЗАДАЧИ: КОНЕЦ ИСПЫТАНИЯ АППАРАТА (НЕСКОЛЬКИЙ ВЫБОР)

Объясните правила учащимся, получите формы декларации, подписанные и датированные

Учащиеся сдают экзамены по условиям экзамена

Эксперт подпишет по завершении.

Знак

Модуль CC1003K: Знание методов строительства и технологии строительства Урок 1

Этот урок запланирован на: сеанс длится 1 час 30 минут

Дата

ЦЕЛИ И ЗАДАЧИ:
Чтобы учащиеся знали, как общаться, рассчитайте количество материалов.

1.1 определяет назначение базового уровня, используемого в строительстве, в отношении: дорог, кирпичных рядов, дорожек, земляных работ и уровней чистового пола.

1.2 перечень материалов, используемых в бетонных фундаментах и ​​перекрытиях

1. 3 определить причину использования гидроизоляционной мембраны (DPM) и гидроизоляционного слоя (DPC)

Эксперт подпишет по завершении.

Знак

Модуль CC1003K: Знание методов строительства и технологии строительства Урок 2

Этот урок запланирован на: сеанс длится 1 час 30 минут

Дата

ЦЕЛИ И ЗАДАЧИ:
Чтобы учащиеся знали, как общаться, рассчитайте количество материалов.

2.1 объясните необходимость склеивания полукирпича

2.2 указать причину использования конструкции с полой стенкой

2.3 объясните, почему при строительстве дома используются стяжные тросы и перемычки

2.4 Назовите методы, используемые для замешивания раствора до требуемой прочности

Эксперт подпишет по завершении.

Знак

Модуль CC1003K: Знание методов строительства и технологии строительства Урок 3

Этот урок запланирован на: сеанс длится 1 час 30 минут

Дата

ЦЕЛИ И ЗАДАЧИ:
Чтобы учащиеся знали, как общаться, рассчитайте количество материалов.

3.1 определить подходящие крепления на крыше, включая ремни, подвески и нержавеющие крепления

3.2 государственные способы устройства кровли, в том числе традиционные, современные, плоские и скатные

3.3 определить причину настенной плиты

3.4 указать назначение планок стеновых панелей

3.5 описывает назначение компонентов крыши, включая конек, прогоны, обрешетки, обрешетку, черепицу, облицовку, стеновую плиту, распорки, войлок, шифер, обшивку и перекрытие.

Эксперт подпишет по завершении.

Знак

Блок CC1003K: Знание методов строительства и технологии строительства Урок 4 ТЕХНОЛОГИЯ ЧЕРТЕЖА

Этот урок запланирован на: сеанс длится 1 час 30 минут

Дата

ЦЕЛИ И ЗАДАЧИ:
Чтобы учащиеся знали, как общаться, рассчитайте количество материалов.

1.1 эскиз основного сечения ленточного фундамента и бетонного пола

1.2 набросок различных типов фундаментов в жилых домах, включая ленточные и плотные бетонные перекрытия

Эксперт подпишет по завершении.

Знак

Блок CC1003K: Знание методов строительства и технологии строительства Урок 5 ТЕХНОЛОГИЯ ЧЕРТЕЖА

Этот урок запланирован на: сеанс длится 1 час 30 минут

Дата

ЦЕЛИ И ЗАДАЧИ:
Чтобы учащиеся знали, как общаться, рассчитайте количество материалов.

2.1 наброски типов укладки кирпича, включая подрамник, английские стены и фламандские стены

2.2 эскиз типовых поперечных сечений наружных стен, включая полость, несущую и прочную

2.3 эскиза типовых поперечных сечений внутренней стены, включая кирпичную кладку, дерево и обрешетку, а также металлическую перегородку

Эксперт подпишет по завершении.

Знак

Блок CC1003K: Знание методов строительства и технологии строительства Урок 6 ТЕХНОЛОГИЯ ЧЕРТЕЖА

Этот урок запланирован на: сеанс длится 1 час 30 минут

Дата

ЦЕЛИ И ЗАДАЧИ:
Чтобы учащиеся знали, как общаться, рассчитайте количество материалов.

3.1 эскиз основных компонентов крыши, включая конек, прогоны, обрешетки, обрешетку, черепицу, облицовку, стеновую плиту, распорки, войлок, шифер, оклады и перекрытие

Эксперт подпишет по завершении.

Знак

Модуль CC1003K: Знание методов строительства и технологии строительства Урок 7

Этот урок запланирован на: сеанс длится 1 час 30 минут

Дата

ЦЕЛИ И ЗАДАЧИ: КОНЕЦ ИСПЫТАНИЯ АППАРАТА (НЕСКОЛЬКИЙ ВЫБОР)

Объясните правила учащимся, получите формы декларации, подписанные и датированные

Учащиеся сдают экзамены по условиям экзамена

Эксперт подпишет по завершении.

Знак

Модуль CC1014K: Уметь проводить урок базовых навыков укладки блоков 1

Этот урок запланирован на: сеанс длится 1 час 30 минут

Дата

ЦЕЛИ И ЗАДАЧИ:
Ознакомить учащихся с теорией укладки блоков.

1.1 интерпретация рабочих чертежей, связанных с работами цеха по укладке блоков

1.2 описывает масштабы, обычно применяемые к чертежам, используемым в мастерской по укладке блоков

1.3 определить опасности, связанные с укладкой блоков и формированием отделки швов

1.4 список источников информации

1.5 описать методы сообщения о неточностях в источниках информации

1.6 определить ресурсы, необходимые для возведения блочной стены и формирования отделки швов

Эксперт подпишет по завершении.

Знак

Модуль CC1014K: Уметь проводить урок базовых навыков по укладке блоков 2

Этот урок запланирован на: сеанс длится 1 час 30 минут

Дата

ЦЕЛИ И ЗАДАЧИ:
Ознакомить учащихся с теорией укладки блоков.

2.1 определить расположение позиционных блоков, раствора и компонентов, готовых к использованию

2.2 определить методы резки и подготовки компонентов вручную

2.3 описать метод создания связей для стеновых блоков

2.4 определить правильное использование ручных инструментов и оборудования при строительстве блочной стены

2.5 описать методы, используемые для соблюдения промышленных стандартов при возведении блочной конструкции

2.6 определить безопасные методы работы при возведении стен на высоте

2.7 указать последовательность работ и рекомендовать высоту возводимых за один раз стен

2.8 указать причины проведения проверок для подтверждения соответствия работ данным инструкциям

Эксперт подпишет по завершении.

Знак

Модуль CC1014K: Уметь проводить урок 3 базовых навыков укладки блоков

Этот урок запланирован на: сеанс длится 1 час 30 минут

Дата

ЦЕЛИ И ЗАДАЧИ:
Ознакомить учащихся с теорией укладки блоков.

3.1 определить расположение позиционных блоков, раствора и компонентов, готовых к использованию

3. 2 определить методы резки и подготовки компонентов вручную

3.3 описать метод создания связей для стеновых блоков

3.4 определить правильное использование ручных инструментов и оборудования при строительстве блочной стены

3.5 описать методы, используемые для поддержания промышленных стандартов при возведении блочной конструкции

3,6 определить безопасные методы работы при возведении стен на высоте

3.7 указать последовательность работ и рекомендуемую высоту возводимых за один раз стен

3.8 указать причины для проведения проверок для подтверждения того, что проделанная работа соответствует данным инструкциям

Эксперт подпишет по завершении.

Знак

Модуль CC1014K: Уметь проводить урок базовых навыков укладки блоков 4

Этот урок запланирован на: сеанс длится 1 час 30 минут

Дата

ЦЕЛИ И ЗАДАЧИ: КОНЕЦ ИСПЫТАНИЯ АППАРАТА (НЕСКОЛЬКИЙ ВЫБОР)

Объясните правила учащимся, получите формы декларации, подписанные и датированные

Учащиеся сдают экзамены по условиям экзамена

Эксперт подпишет по завершении.

Знак

Модуль CC1015K: Уметь проводить урок по основным навыкам кирпичной кладки 1

ЦЕЛИ И ЗАДАЧИ:
Ознакомить учащихся с теорией укладки блоков.

1.1 интерпретация рабочих чертежей, связанных с деятельностью мастерской по кладке кирпича

1.2 описывает масштабы, обычно применяемые к чертежам, используемым в кирпичной мастерской, включая 1:20, 1:10, 1: 5, 1: 2, 1: 1

1.3 определить опасности, связанные с кладкой кирпичей и отделкой швов

1.4 перечислить ряд источников информации, включая рабочие чертежи и инструкции, символы и штриховки, правила техники безопасности

1.5 описать методы сообщения о неточностях в источниках информации: письменное и устное общение

1.6 определить ресурсы, необходимые для возведения кирпичной кладки и выполнения отделки швов

Эксперт подпишет по завершении.

Знак

Модуль CC1015K: Уметь проводить урок по основам кирпичной кладки 2

Этот урок запланирован на: сеанс длится 1 час 30 минут

Дата

ЦЕЛИ И ЗАДАЧИ:
Ознакомить учащихся с теорией укладки блоков.

2.1 определить методы резки и подготовки компонентов вручную

2.2 описать метод соединения для прямой кирпичной стены

2.3 определить правильное использование ручных инструментов и оборудования при возведении полукирпичных стен

2.4 описывает методы, используемые для соблюдения промышленных стандартов при возведении кирпичной кладки

2.5 указать причины для проведения проверок для подтверждения того, что проделанная работа соответствует данным инструкциям: материалы, обеспечивающие их соответствие спецификациям для задачи и отсутствие дефектов; инструменты, обеспечивающие их надлежащее обслуживание и безопасность в использовании; а также наличие и надлежащее обслуживание СИЗ

Эксперт подпишет по завершении.

Знак

Модуль CC1015K: Уметь проводить урок по базовым навыкам кладки кирпича 3

Этот урок запланирован на: сеанс длится 1 час 30 минут

Дата

ЦЕЛИ И ЗАДАЧИ:
Ознакомить учащихся с теорией укладки блоков.

3.1 определить методы резки и подготовки компонентов вручную

3.2 описать способ установления облигаций для возврата углов

3.3 определить правильное использование ручных инструментов и оборудования при возведении полукирпичных стен

3.4 описывают методы, используемые для соблюдения промышленных стандартов при возведении кирпичной кладки

3.5 указать причины для проведения проверок, как в 2.5 выше, для подтверждения того, что проделанная работа соответствует данным инструкциям

Эксперт подпишет по завершении.

Знак

Модуль CC1015K: Знать, как провести урок базовых навыков кирпичной кладки 4

Этот урок запланирован на: сеанс длится 1 час 30 минут

Дата

ЦЕЛИ И ЗАДАЧИ:
Ознакомить учащихся с теорией укладки блоков.

4.1 определить методы резки и подготовки компонентов вручную

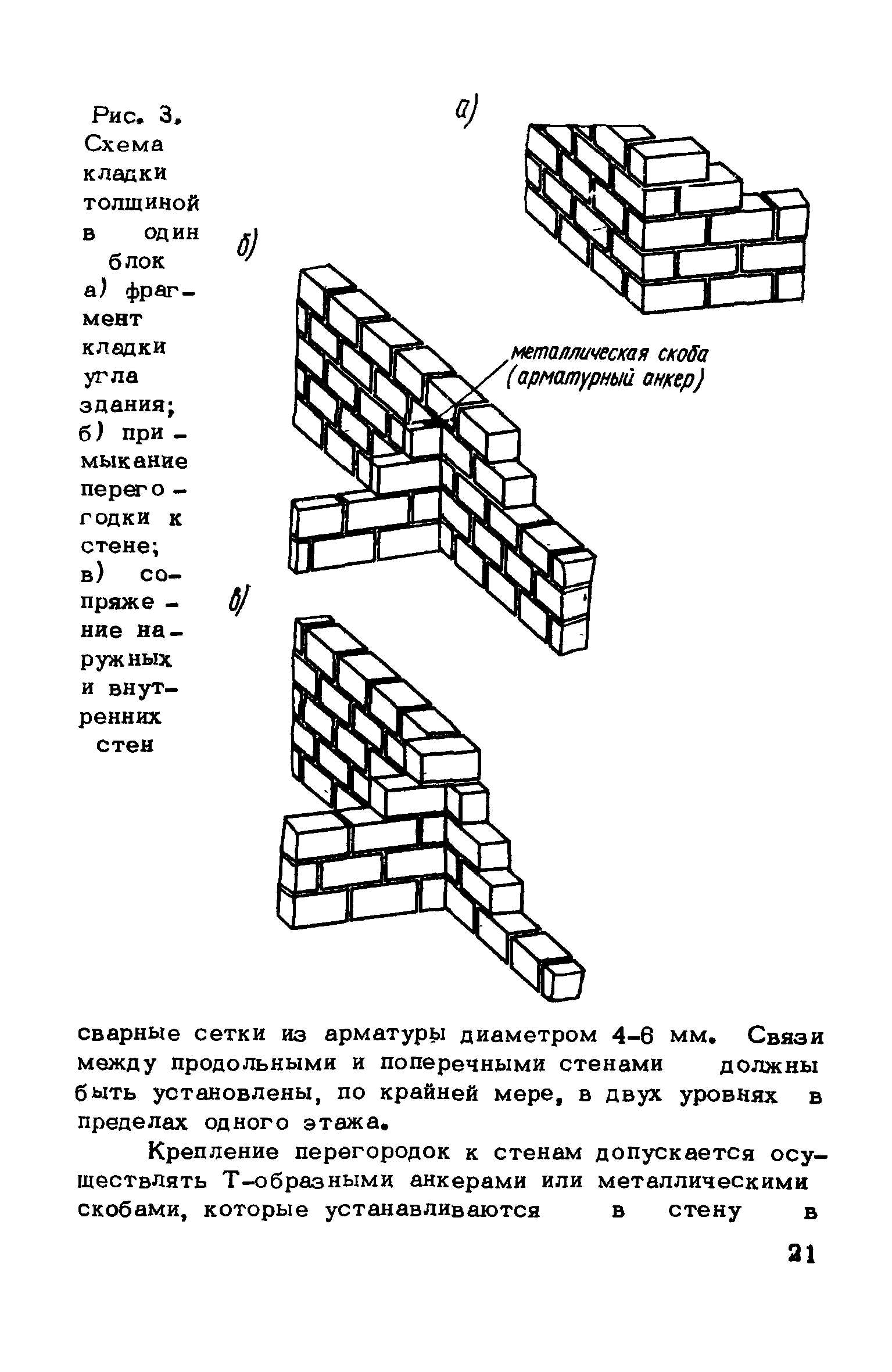

4.2 описать способ устройства примыкания для монолитной стены

4.3 определить правильное использование ручного инструмента и оборудования при возведении однокирпичной стены

4.4 описывают методы, используемые для соблюдения промышленных стандартов при возведении кирпичной кладки

4.5 указать причины для проведения проверок, как в пункте 2.5 выше, для подтверждения того, что проделанная работа соответствует данным инструкциям

Эксперт подпишет по завершении.

Знак

Модуль CC1015K: Уметь проводить урок по базовым навыкам кладки кирпича 5

Этот урок запланирован на: сеанс длится 1 час 30 минут

Дата

ЦЕЛИ И ЗАДАЧИ:
Ознакомить учащихся с теорией укладки блоков.

5.1 определить методы резки и подготовки компонентов вручную

5.2 описать метод установления облигаций для возврата углов

5.3 определить правильное использование ручного инструмента и оборудования при возведении однокирпичной стены

5.4 описывают методы, используемые для соблюдения промышленных стандартов при возведении кирпичной кладки

5.5 указать причины для проведения проверок, как в пункте 2.5 выше, для подтверждения того, что проделанная работа соответствует данным инструкциям.

Эксперт подпишет по завершении.

Знак

Модуль CC1015K: Уметь проводить урок базовых навыков кирпичной кладки 6

Этот урок запланирован на: сеанс длится 1 час 30 минут

Дата

ЦЕЛИ И ЗАДАЧИ:
Ознакомить учащихся с теорией укладки блоков.

6.1 определить методы резки и подготовки компонентов вручную

6.2 описать метод установления связи для перекрестков

6.3 определить правильное использование ручных инструментов и оборудования при строительстве развязок

6. 4 описать методы, используемые для поддержания промышленных стандартов при возведении кирпичной и блочной кладки

6.5 указать причины для проведения проверок, как в 2.5 выше, для подтверждения того, что проделанная работа соответствует данным инструкциям.

Эксперт подпишет по завершении.

Знак

Модуль CC1015K: Уметь проводить урок базовых навыков кирпичной кладки 6

Этот урок запланирован на: сеанс длится 1 час 30 минут

Дата

ЦЕЛИ И ЗАДАЧИ: КОНЕЦ ИСПЫТАНИЯ АППАРАТА (НЕСКОЛЬКИЙ ВЫБОР)

Объясните правила учащимся, получите формы декларации, подписанные и датированные

Учащиеся сдают экзамены по условиям экзамена

Эксперт подпишет по завершении.

Знак

Модуль CC1016K: Знать, как провести базовый урок по возведению полых стен 1

Этот урок запланирован на: сеанс длится 1 час 30 минут

Дата

ЦЕЛИ И ЗАДАЧИ: 1.умеют подбирать необходимое количество и качество ресурсов для возведения полых стен и формирования отделки швов

1.1 определить ресурсы, необходимые для возведения стенок полости и формирования отделки швов

1.2 определить рабочие характеристики ресурсов, необходимых для строительства пустотелой стены: правильный тип кирпича и блока, например глиняный, бетонный, силикатный, обыкновенный и облицовочный кирпич; использование легкого утеплителя и плотных бетонных блоков; средства индивидуальной защиты (СИЗ), необходимые для задачи

1.3 определить способы проведения проверок ресурсов, требуемых для сооружения ограждающих конструкций: материалы, гарантирующие, что они соответствуют спецификации для данной задачи и не имеют дефектов, инструменты, обеспечивающие их надлежащее обслуживание и безопасность в использовании, а также наличие и надлежащее обслуживание СИЗ

1.4 определить тип, размер и положение стеновых материалов, компонентов, инструментов и оборудования

Эксперт подпишет по завершении.

Знак

Модуль CC1016K: Знать, как проводить основной урок по возведению полых стен 2

Этот урок запланирован на: сеанс длится 1 час 30 минут

Дата

ЦЕЛИ И ЗАДАЧИ: 2.знать, как построить прямые стены для полых стен и выполнить отделку швов в соответствии с рабочими инструкциями)

2.1 Выделение полых стен, расположение кирпичей, блоков, раствора и компонентов, готовых к использованию

2.2 определить инструменты и оборудование, используемые для переноса базовых высот

2.3 определить методы, используемые для передачи базовых высот

2.4 определить методы резки компонентов вручную

2.5 Государственные методы возведения основных пустотных стен на заданную высоту

2.6 описать методы обеспечения гидроизоляционных ограждений

2.7 описать метод установки торцевых соединений для ограждения

2.8 описать причины использования разорванной облигации

2.9 описать методы, используемые для соблюдения промышленных стандартов при возведении основных пустотелых стен.

2.10 определить соответствующие методы поддержания чистоты полостей

Эксперт подпишет по завершении.

Знак

Модуль CC1016K: Знать, как провести основной урок по возведению полых стен 3

Этот урок запланирован на: сеанс длится 1 час 30 минут

Дата

ЦЕЛИ И ЗАДАЧИ: 3.знать, как строить обратные углы полых стен и формировать отделку швов в соответствии с инструкцией по эксплуатации

3.1 определить инструменты и оборудование, а также методы, используемые для переноса базовых высот

3.2 определить методы резки компонентов вручную

3.3 описать методы обеспечения гидроизоляционных ограждений

3.4 описать методы выполнения торцевых соединений для ограждения

3.6 описать методы, используемые для соблюдения промышленных стандартов при возведении основных пустотелых стен

3.7 указать типы, использование, методы и ограничения для отделки стыков кирпичных и блочных стен

3.8 определить соответствующие методы поддержания чистоты полостей

3.9 описание функции стеновых анкеров

Эксперт подпишет по завершении.

Знак

Модуль CC1016K: Знать, как провести базовый урок по возведению полых стен 4

Этот урок запланирован на: сеанс длится 1 час 30 минут

Дата

ЦЕЛИ И ЗАДАЧИ: КОНЕЦ ИСПЫТАНИЯ АППАРАТА (НЕСКОЛЬКИЙ ВЫБОР)

Объясните правила учащимся, получите формы декларации, подписанные и датированные

Учащиеся сдают экзамены по условиям экзамена

Эксперт подпишет по завершении.

Знак

Модуль CC1017K: Знайте, как внести свой вклад в разбивку и строительство основных конструкций каменной кладки до уровня влажного грунта. Урок 1

Этот урок запланирован на: сеанс длится 1 час 30 минут

Дата

ЦЕЛИ И ЗАДАЧИ: 1. знать, как интерпретировать данные инструкции для определения работы, которую необходимо выполнить

1.1 описать тип чертежей и общепринятые условные обозначения

1.2 описать назначение различных типов чертежей

1.3 шкалы состояний, обычно применяемые к чертежу

1.4 описать методы считывания и измерения с чертежей

1.5 список источников информации

1.6 описать методы сообщения о неточностях в источниках информации

Эксперт подпишет по завершении.

Знак

Модуль CC1017K: Знайте, как внести свой вклад в разбивку и строительство основных каменных конструкций до уровня влажного грунта. Урок 2

Этот урок запланирован на: сеанс длится 1 час 30 минут

Дата

ЦЕЛИ И ЗАДАЧИ: 2.знать, как выбрать необходимое количество и качество ресурсов при оказании помощи в установке и строительстве основных кладочных конструкций

2.1 определить ресурсы, необходимые для выполнения работ по планировке и строительству

2.2 определить ресурсы, необходимые для переноса уровней

2.3 определить способы проведения проверок ресурсов, используемых для прокачки

2.4 укажите причины расчистки участка до начала работ

2.5 укажите причины размещения существующих услуг до начала деятельности

Эксперт подпишет по завершении.

Знак

Модуль CC1017K: Знайте, как внести свой вклад в разбивку и строительство основных конструкций каменной кладки до уровня влажного грунта. Урок 3

Этот урок запланирован на: сеанс длится 1 час 30 минут

Дата

ЦЕЛИ И ЗАДАЧИ: 3. знать, как помочь в установке и строительстве основных каменных конструкций по рабочим чертежам

3.1 укажите важность правильного расположения здания

3.2 Укажите цель и важность строительной линии

3.3 определить методы, используемые для разметки прямоугольных углов

3.4 описать важность точности размеров

3.5 определяет методы, используемые для переноса уровней из исходной точки: лазерный уровень, линейка, спиртовой уровень

3.6 указать причины и использование одностенных и угловых профилей

Эксперт подпишет по завершении.

Знак

Модуль CC1017K: Знайте, как внести свой вклад в разбивку и строительство основных каменных конструкций вплоть до уровня влажного грунта. Урок 4

Этот урок запланирован на: сеанс длится 1 час 30 минут

Дата

ЦЕЛИ И ЗАДАЧИ: 3. знать, как помочь в установке и строительстве основных каменных конструкций по рабочим чертежам

3.7 описать методы точного определения местоположения стен и траншей на одностенных и угловых профилях с использованием информации из блочного плана, плана участка и чертежей, линии застройки / северной точки и угловых позиций вдоль линии застройки.

3.8 указать причины для разрешения рабочего пространства между профилями и выемкой

3.9 указать назначение базовых высот

3.10 Объясните важность защиты рабочего места

3.11 объясните, как информация о разметке переносится на бетонный фундамент

3.12 указать причины для проведения регулярных проверок для подтверждения того, что разводка и строительные работы соответствуют инструкциям

3.13 описать важность соблюдения правильных процедур при сообщении об ошибках или других обстоятельствах, которые могут повлиять на программу работы.

Эксперт подпишет по завершении.

Знак

Модуль CC1017K: Знайте, как внести свой вклад в разбивку и строительство основных конструкций каменной кладки до уровня влажного грунта. Урок 5

Этот урок запланирован на: сеанс длится 1 час 30 минут

Дата

ЦЕЛИ И ЗАДАЧИ: КОНЕЦ ИСПЫТАНИЯ АППАРАТА (НЕСКОЛЬКИЙ ВЫБОР)

Объясните правила учащимся, получите формы декларации, подписанные и датированные

Учащиеся сдают экзамены по условиям экзамена

Эксперт подпишет по завершении.

Знак

Как построить кирпичную стену (шаги с изображениями)

Перед тем, как приступить к проекту, вам нужно определить необходимое количество кирпичей. Стандартные типы: 215 мм x 102,5 мм x 65 мм .

Чтобы получить точное представление о необходимом количестве кирпичей, вам также необходимо учесть 10-миллиметровый слой раствора. Поэтому, чтобы произвести правильные расчеты, введите размер кирпича 225 мм x 102.5 мм x 75 мм для стандартных продуктов.

Затем вы хотите добавить припуск на порезы и отходы. Как правило, вы можете увеличить заказ на 5% для стены дома или гаража, где будут структурные проемы (например, окна). Вы можете сэкономить на простой садовой стене.

Руководство проекта: Пошаговая инструкция по кирпичной стене

Вам понадобится

  • Мастерок для кирпича
  • Старая доска
  • Рулетка
  • Духовный уровень
  • Линия кирпичная / струнная
  • Лопата
  • Булавы
  • Болстер
  • Жесткая щетка

В этом руководстве 11 шагов по строительству кирпичной стены.

Шаг 1. Начните кирпичную стену с углов

Во-первых, выложите кирпичи с обоих концов стены, где будут начинаться столбы. Это следует делать после того, как будут подготовлены все необходимые основания. Используя струну, проведите прямую линию на высоте кирпича между двумя внешними кирпичами.

Шаг 2: Смешайте строительный раствор

После этого насыпьте пять лопат с песком и одну лопату цемента на старую доску.Поверните лопату, чтобы смешать до однородного цвета. Сформируйте центральную выемку, влейте воду и перемешайте. Повторите эти действия для получения гладкой кремовой текстуры, которая будет влажной, но не слишком рыхлой.

Шаг 3: Укладка первого слоя строительного раствора

Далее следует уложить слой раствора толщиной 1-2 см по линии струны. Начиная с одного конца, положите первый кирпич и слегка постучите по нему, чтобы «прижаться». «Замазать маслом» один конец следующего кирпича раствором и прижать его к первому. Повторите, используя веревочную линию в качестве ориентира.

Шаг 4. Создание кирпичных столбов

В том месте, где вы хотите, чтобы ваши колонны начинались, положите кирпич стороной к концу стены.При возведении стены каждый последующий ряд столбовых кирпичей необходимо укладывать в противоположном направлении.

Шаг 5: Раскрой кирпичей

При строительстве столбов на определенных участках необходимо класть полукирпичи. Чтобы сделать разрез, положите кирпич набок, поместите валик в точку разделения и сильно ударьте по голове дубинкой. Он должен аккуратно расколоться с первого раза.

Шаг 6. Держите столбы на один курс вперед

Всегда стройте, по крайней мере, выступ на столбах выше, чем остальная часть стены.По мере сборки перемещайте линию веревки вверх, втыкая ее в раствор на столбах. Для скрепления подрамником конец каждого кирпича должен находиться над центром нижележащего кирпича.

Как класть кирпичи - Designing Buildings Wiki

Кирпичи можно класть при возведении стен, фундаментов, колонн и других конструкций. В очень широком смысле, кирпичи можно укладывать в виде солдатиков (стоя вертикально), носилок (укладывать вдоль стены) или коллекторов (укладывать вдоль стены по ширине).

Перед тем, как приступить к кладке кирпича, необходимо рассчитать необходимое количество кирпичей. В Великобритании стандартные кирпичи имеют длину 215 мм, ширину 102,5 мм и высоту 65 мм. При стандартном шве 10 мм повторяющийся блок кирпичей, уложенных в подрамник, будет составлять 225 мм в длину и 75 мм в высоту.

Обычно форма конструкции строится с помощью струны, уровня и рулетки. Если нет существующей плиты, кирпичного выступа или фундамента для строительства, возможно, потребуется залить бетонный фундамент и дать ему затвердеть, прежде чем на него можно будет укладывать кирпичи.

Кирпичи должны быть выложены на обоих концах конструкции, с натянутой между ними линией, которая будет служить ориентиром при кладке первых рядов кирпичей. Также рекомендуется использовать направляющие - деревянные доски, вбитые в землю с обоих концов с разметкой, чтобы кирпичи лежали ровно.

Заливка раствора обычно укладывается поверх основания вдоль линии струны, используя шпатель, чтобы сделать V-образный желоб вдоль раствора, поскольку это позволяет кирпичам легче вставлять в нужное положение.Первый кирпич следует уложить с одного конца и слегка постучать, чтобы он «пристал». Следующий кирпич должен быть «намазан маслом» с нанесенным на каждый конец раствором перед тем, как он будет прилегать к первому кирпичу. Мастерок следует использовать для удаления излишков раствора, выдавленного из-под или между кирпичами.

Кирпичи всегда следует укладывать со ступенчатыми вертикальными швами, чтобы не образовалась слабая линия. Чтобы получить ступенчатые вертикальные швы, некоторые кирпичи, возможно, придется разрезать пополам. На кирпиче следует сделать отметку в месте разреза и, после размещения на твердом грунте, нанести резкий удар с помощью бурового долота и кускового молотка.Затем грубые края можно отрезать.

Если используемые кирпичи имеют углубление (лягушку), а не отверстия, их следует укладывать так, чтобы лягушка была направлена ​​вверх, это гарантирует, что лягушка будет полностью заполнена раствором.

После того, как будет уложен первый ряд кирпичей, уровень по верху необходимо проверить спиртовым уровнем, постукивая по каждому кирпичу, если необходимо, для внесения незначительных изменений. Второй ряд следует начинать с половинного кирпича на обоих концах, чтобы избежать выравнивания стыков с рядом расположенным ниже слоем, если будет использоваться полный кирпич.С обоих концов поместите полный кирпич рядом с полукирпичом и продолжайте, как в первом ряду.

В качестве средства сохранения уровня стена должна быть построена с обоих концов на уровень выше, чем тот, над которым идет работа. Это будет выглядеть так, как будто на каждом конце есть лестницы. Нижние ряды заполняются от концов внутрь, каждый конец выстраивается на один ряд выше и так далее. Важно не забывать чередовать полукирпичи с полными кирпичами в конце каждого ряда, чтобы стыки не совпадали.

Кирпичные столбы иногда могут быть добавлены частично вдоль или в конце стены. Как правило, это «мини-стена», которая выступает из основной стены и образует столб. Кирпич кладут боком к концу стены в том месте, где должны начинаться столбы. Столбы всегда должны быть построены, по крайней мере, на один ряд выше, с перемещением струны вверх по мере прокладки следующего ряда. Уровень следует проверять после завершения каждого курса.

Перед схватыванием раствора важно заполнить все отверстия, прежде чем наносить удар (указывать), чтобы обеспечить аккуратную отделку.Затем кирпичную кладку можно почистить мягкой ручной щеткой, чтобы удалить излишки раствора.

Brick Matching 101 - Masonry Magazine

РАСТВОРЫ, СМЕСИ И КРАСКИ

Дон Фостер
Плохой матч - всегда плохой компромисс.

При ремонте или добавлении к каменной конструкции мы обычно хотим, чтобы новая площадь, стена, пристройка или крыло выглядели так же, как уже существующая кладка.

Соответствие цветов и текстур - это один из способов заставить любой набор структур казаться «принадлежащим друг другу».«Дом и гараж, церковь и дом приходского священника или несколько зданий в университетском городке наглядно свидетельствуют об их взаимоотношениях, хотя очевидно, что они сделаны из одних и тех же материалов одного цвета. Когда два или более зданий имеют одинаковый естественный внешний вид каменного фасада, они выглядят особенно солидно и единообразно.

Это единство разрушается при ремонте или при добавлении новой стены, крыла или здания с использованием несоответствующей кладки. Иногда заказчик с ограниченным бюджетом может неохотно согласиться на небольшой несоответствующий ремонт, который повреждает структуру и снижает стоимость собственности.Но для крупных проектов, таких как новое крыло больницы или новое научное здание на территории кампуса, заказчик никогда не должен испытывать потребности в строительстве или расширении без кладки, потому что новый кирпич не будет соответствовать старому. Чтобы сделать работу правильно, вам нужно знать, как сочетать кирпич.

Правило № 1: Найдите кирпич

Начните поиск как можно раньше. Чем раньше вы начнете, тем больше у вас будет вариантов и тем выше ваши шансы на достижение наилучшего результата.

Показано - результат плохого планирования. Были выбраны неправильные цвета и фактуры.

Узнайте, производятся ли оригинальные кирпичи сегодня, и если да, то производятся ли они на том же заводе. Время от времени производитель кирпича прекращает выпускать популярный тип кирпича (возможно, из-за закрытия завода), а затем пытается поддерживать продажи, производя этот кирпич на другом предприятии и давая ему то же имя. К сожалению, изменение оборудования означает, что сырье, оборудование и производственные процессы также могут измениться.В результате новый кирпич может не выглядеть как старый и не подходить для проекта.

Даже кирпич, изготовленный на одном предприятии и получивший одно и то же название, может выглядеть иначе. Производство кирпича включает в себя множество переменных, каждая из которых может изменить цвет или текстуру готового продукта. Остерегайтесь относительно небольших различий, которые могут стать заметными после того, как стена будет построена.

Помните обо всем этом, пытаясь найти правильный кирпич для проекта. Лучший способ узнать, подходит ли ваш предварительный выбор, - это получить текущий образец, который представляет полный диапазон цвета, размера и текстуры.Если возможно, постройте панель из 40-100 кирпичей, уложенную в раствор, так, чтобы было представлено правильное процентное соотношение различных цветов кирпичной гаммы.

Сравните панель со стеной, которую вы пытаетесь сопоставить. Имейте в виду, что цвет раствора также должен совпадать, поскольку он может представлять значительную часть стены (например, от 18 до 20 процентов кирпичной стены модульного размера) и будет иметь значительное влияние на видимый цвет стены. кирпич.

Правило № 2: Смешайте два или более типов кирпича, чтобы они соответствовали диапазону оригинальной стены

Иногда кирпич одного типа не дает вам полного диапазона цветов, необходимого для соответствия оригинальной стене.В этой ситуации попробуйте смешать два или более типа кирпича, которые работают вместе, чтобы получить нужный диапазон.

Создание подобной смеси требует тщательного обдумывания. Помимо согласования цветов и пропорций цветов оригинальной стены, вы должны убедиться, что ваш новый набор типов кирпича будет работать вместе. Проверьте высоту забоя, длину и глубину слоя, а также технические стандарты для каждого (например, ASTM C-216 FBS, FBX или FBA).

Это прекрасный пример смеси, которую производителю сложно повторить.

При поиске первым делом следует найти полный набор кирпича всех необходимых типов, который может быть изготовлен одним производителем на одном заводе. Второй вариант - это комплект, изготовленный одним производителем на нескольких заводах. Если все еще не удалось, последний вариант - смешать кирпич, произведенный более чем одним производителем. При работе с более чем одним производителем координация и логистика усложняются. Один из подходов - спросить, не захочет ли ваш дистрибьютор кирпича смешать кирпич на поддонах в своем офисе перед доставкой на проект.

Подходящие размеры важны для получения привлекательной смеси. У каменщика сложная работа по укладке кирпича, когда высота и длина лицевой стороны кирпича несовместимы. Новая стена может выглядеть неровной и неряшливой, а иногда и не совпадать с существующей стеной.

Эти кирпичи впитывают воду и темнеют. Они хорошие кандидаты на пятно.

Цвет также важен и должен быть правильным по трем параметрам.

  • Во-первых, каждый цвет, входящий в состав смеси, должен быть правильным. Например, если у вас есть четырехстороннее смешение цветов, и три цвета совпадают, а четвертый - нет, вы обнаружите, что у вас все равно будет плохое совпадение, что будет очевидно даже для случайного наблюдателя.Неправильный цвет, даже если кирпич составляет всего 20 процентов от общей смеси, может создать заметную разницу.
  • Во-вторых, каждый цвет должен составлять правильный процент стены. Если исходная стена состояла из 40 процентов темно-красного, 30 процентов светло-красного, 20 процентов оранжевого и 10 процентов коричневого, то новая стена должна включать те же проценты каждого цвета.
  • В-третьих, цвета должны быть расположены так, чтобы отражать их расположение и расположение на исходной стене.Если оранжевые кирпичи в исходной стене никогда не касаются друг друга, а оранжевые кирпичи в новой стене часто собираются в группы, несоответствие будет очевидным.

Цель состоит в том, чтобы отразить оригинальную стену всеми возможными способами. Работа требует особого внимания к деталям, но результат стоит затраченных усилий.

Правило № 3: Окрашивайте, когда необходимо, чтобы улучшить соответствие

Когда пятно может помочь

Несмотря на то, что раннее начало и тщательный поиск значительно увеличивают ваши шансы найти подходящий кирпич, иногда кирпич просто недоступен.В других случаях вы можете решить, что сложное смешивание нецелесообразно для конкретной работы. Когда это произойдет, ищите кирпич такого же размера и текстуры и как можно ближе к исходной стене по цвету. Чем ближе вы подходите к цвету, тем меньше вам придется окрашивать. Меньшее окрашивание означает меньшие затраты и упрощенный процесс подбора цвета для повышения шансов более точного подбора.

Всего через несколько лет после применения красителя для каменной кладки это не было доказано.

Также убедитесь, что кирпич - хорошие кандидаты для окрашивания.Все, что вам нужно сделать, это убедиться, что поверхность впитывает влагу. Все, что вам нужно - это простой тест на воду. Налейте немного воды на стену. Если он впитает часть воды и временно потемнеет, как показано на рисунке, вы можете включить проверенные методы окрашивания кладки в свое планирование, добавив в свою команду подрядчика по окрашиванию.

Использование проверенной системы окраски кирпичной кладки имеет много преимуществ. Во-первых, продукт никогда не повредит кирпич или кладку, на которые он нанесен. Другой заключается в том, что его художественно наносят кистью, по одному кирпичику за раз, чтобы максимально впитать поверхность кладки.

Продукт для просмотра

Быстро схватываемый строительный раствор для большой плитки

Плитка большого формата стала популярным выбором для настенных и напольных покрытий в коммерческих целях. Поскольку она требует меньшего количества линий затирки, чем плитка меньшего размера, плитка большого формата визуально расширяет пространство и придает более аккуратный и современный вид. TEC Fast Set Ultimate Large Tile Mortar помогает установщикам соответствовать требованиям, чтобы полностью реализовать преимущества этого типа продукта.Для успешной укладки плитки большого формата укладочные материалы должны иметь не только хорошую прочность сцепления, но и способность не провисать для стен и не оседать на полу. Также важно использовать материалы с высокой устойчивостью к ударам и ударам, а также прочностью на сжатие для поддержки тяжелой плитки. TEC разработала Fast Set Ultimate Large Tile Mortar специально для удовлетворения многочисленных уникальных требований, предъявляемых к плитке большого формата. TEC Fast Set Ultimate Large Tile Mortar - это модифицированный полимером, полноконтактный раствор, идеально подходящий для укладки керамической, фарфоровой плитки и плитки из натурального камня .Он идеален для использования в качестве раствора среднего слоя для толстой и крупноформатной плитки как для внутренних, так и для наружных работ. Его также можно использовать в стандартных тонких приложениях. Он не прогибается и не оседает, что делает его подходящим для настенных и напольных покрытий. Этот продукт может использоваться на самых разных основаниях, включая затвердевший бетон, затвердевшие слои раствора, кирпич и каменную кладку, фанеру и разделительные мембраны. Этот продукт разработан для повышения эффективности. Как и при любой укладке плитки, полное и полное покрытие широкоформатной плитки обеспечивает прочное соединение и сводит к минимуму вероятность повреждения от удара или тяжелых нагрузок.TEC Fast Set Ultimate Large Tile Mortar обеспечивает превосходный перенос, помогая установщикам достичь полного покрытия с минимальными усилиями. При использовании в качестве строительного раствора со средним слоем значительно сокращается необходимость в длительном повторном намазывании маслом. Являясь частью системы установки TEC Same Day, этот продукт быстро затвердевает. После укладки плитки с помощью TEC Fast Set Ultimate Large Tile Mortar монтажники могут произвести затирку всего за три-четыре часа. При затирке раствора на основание для укладки плитки большого формата важно поддерживать поверхность раствора во влажном, липком состоянии. и не снимать шкуру до того, как плитка будет установлена.Несмотря на быстрое время отверждения, TEC Fast Set Ultimate Large Tile Mortar обеспечивает увеличенное открытое время примерно от 30 до 40 минут для простоты использования. Он имеет гладкую кремообразную консистенцию для превосходной обработки. TEC Fast Set Ultimate Large Tile Mortar прошел строгие испытания полов ASTM C627 Robinson, что означает, что он может быть рекомендован для тяжелых коммерческих помещений. Во время испытаний сборка плитки выдержала 450 оборотов трех стальных колес, несущих нагрузку в 250 фунтов каждое, без каких-либо повреждений. Благодаря этим результатам испытаний установщики знают, что TEC Fast Set Ultimate Large Tile Mortar может выдерживать суровые суровые условия окружающей среды.TEC Fast Set Ultimate Large Tile Mortar содержит 5 процентов вторично переработанного материала в серой формуле и 5 процентов вторично переработанного материала в белой формуле. Это продукт с нулевым содержанием летучих органических соединений, который превосходит требования ANSI A118.4 и A118.11 к связке сдвига. TEC предлагается H.B. Fuller Construction Products Inc. Для получения дополнительной информации посетите www.hbfuller-cp.com.

Еще одно преимущество заключается в том, что пятно полупрозрачное. В результате вы можете изменить цвет, сохранив естественные вариации тона, которые придают кирпичу естественный вид.Фактически, вместо того, чтобы покрывать кирпич одним цветом, морилка фактически смешивается с уже существующими цветами на поверхности, чтобы получить желаемый результат.

Например, чтобы сделать красный кирпич оранжевым, вы не покрываете его оранжевым слоем, как краской или подобным краске продуктом. Вместо этого вы добавляете немного желтого. После того, как желтый цвет впитается в поверхность и высохнет, он смешивается с ранее существовавшим красным цветом кирпича и создает новый кирпич оранжевого цвета.

Тогда есть размещение.Специалист по окраске может выбрать количество или процент кирпича, который нужно изменить, какие цвета использовать и, самое главное, какой кирпич и в каких местах стены будет окрашиваться. Каждый элемент процесса находится под контролем, поэтому он может быть настолько успешным в отражении каждого аспекта стены.

Выбор проверенной системы окраски кирпичной кладки

Выбирая систему окраски, остерегайтесь тех, кто использует латекс или акрил. Они могут начать отслаиваться, тускнеть, трескаться или пузыриться всего через несколько лет, и их трудно удалить с кирпича и раствора, когда их необходимо повторно нанести.Не стоит брать такой отличный продукт, как кирпич, и превращать его в кошмар обслуживания, испорченный непроверенной системой кладки. Как правило, никогда не кладите на кирпич изделия, которые могут повредить кирпич.

Проверенная система окраски кирпичной кладки:

  • Склеивает и проникает в поверхность кладки
  • Никогда не шелушится, не трескается, не тускнеет и не пузырится
  • Не акриловая краска
  • прошел лабораторные испытания на устойчивость к погодным условиям более 40 лет, отсутствие герметичности кирпичной кладки и устойчивость к циклам замораживания / оттаивания
  • Полупрозрачный, допускает естественные вариации цвета
  • Не оставляет блеска при намокании и на солнце
  • Наносится кистью для максимального впитывания
  • Поставляется с резюме не менее 10 рабочих мест, проработавших 15 или более лет на рынке с суровой погодой и доступных для всеобщего ознакомления.
  • Работа с вашим поставщиком пятен
Вот продукт, похожий на краску, нанесенный менее двух лет назад. Обратите внимание на пузыри, образовавшиеся в покрытии, и однотонный цвет. Даже на растворе есть продукт, похожий на краску. Это не доказанные пятна кладки.

За несколько часов специалисты вашего подрядчика по окраске могут представить свою работу на испытательной панели из 40–100 кирпичей. Будь то отклеенная часть существующей полностью затвердевшей стены или временная полевая панель, построенная из раствора, на тестовой панели отображаются точные цвета, запланированные для проекта, и способ их расположения.Заказчик и архитектор могут контролировать цветовую гамму и другие детали, в том числе стоимость работы. Если тестовая панель показывает, что раствор не подходит, он также может быть окрашен.

В области, обведенной синей лентой, приведен пример того, как образец окрашивания может быть представлен или просмотрен для утверждения владельцем.

После утверждения испытательной панели подрядчик по окрашиванию может легко расширить панель с образцом на протяжении всего проекта для успешного завершения.

Сводка

Чтобы подобрать кирпич, начните планировать заранее, чтобы найти кирпич или смешать комбинацию кирпичей.Если вы не можете найти подходящий кирпич, найдите кирпич, подходящий по размеру и текстуре, а затем подойдите как можно ближе по цвету. Затем используйте проверенную систему окраски кирпичной кладки, чтобы сделать цвет еще ближе. Удовлетворяйте своих клиентов; упростите себе жизнь. Сделайте так, чтобы это совпадало, каждый раз.

Здесь та же тестовая панель находится в процессе окрашивания. Этот процесс очень гибкий и позволяет вносить вклад как от владельца, так и от архитектора. Вот донорский кирпич, размер и текстура которого были выбраны для окрашивания в соответствии с инструкциями архитектора.

Дон Фостер - основатель и вице-президент Masonry Cosmetics Inc. Он имеет опыт во всех аспектах производства и продажи кирпича и окрашивает кладку более 20 лет. Свяжитесь с Доном по адресу [email protected] или 888-698-8705. Посетите Masonrycosmetics.com для получения дополнительной информации.

Кладка против кирпичного шпона | Карсон Данлоп Инспекция дома

Хотя этот вопрос не находится в центре дискуссии о единстве, мы в Онтарио должны понимать, что канадцы в остальной части этой страны думают, что мы немного чокнутые из-за нашей привязанности к кирпичным домам.Наша теория состоит в том, что люди в Онтарио выросли на таких историях, как «Три поросенка». Мы хотим дом, который никто не сможет взорвать, надуть и взорвать.

Большинство жителей Онтарио не осознают, что есть два совершенно разных типа кирпичных домов: облицованные кирпичом и сплошная кладка.

Каменная кладка

Сплошная кладка также называется «Полнотелый кирпич», «Двойной кирпич», а иногда и «Кирпич и блок». В своем наиболее распространенном виде сплошная каменная стена состоит из внешнего слоя кирпича и внутреннего слоя кирпича (слой кирпича в кругах кладки называется «wythe»).

Причина, по которой сплошная кладка является более точным описанием, чем полнотелый или двойной кирпич, заключается в том, что внутренняя стена может не быть кирпичной. Поскольку внутренняя поверхность никогда не будет видна, кирпич иногда заменяют бетон или шлакоблок.

По мере увеличения высоты кирпичной стены возрастает опасность того, что внутренняя стена отделяется от внешней. Чтобы скрепить две жилы вместе, устанавливаются жатки, обычно каждые шесть рядов. Снаружи блоки заголовка выглядят как обычные кирпичи, за исключением того, что они короче.На самом деле они такого же размера, как и обычный кирпич, но устанавливаются сбоку, так что конец кирпича виден снаружи здания. Кирпичи заголовка действуют как мост между внешним и внутренним витками и предотвращают их разделение.

Таким образом, в большинстве массивных каменных стен кирпичи верхнего слоя отображаются в каждом 6-м ряду или ряду. Иногда каждый кирпич в курсе представляет собой кирпич заголовка, однако существует ряд общих закономерностей. Нередко можно увидеть два длинных кирпича, за которыми следуют два коротких, затем два длинных, затем два коротких.(Длинные кирпичи, кстати, называются подрамниками.)

Иногда кирпич кладут поверх окон длинной стороной, параллельной стене, но кирпич стоит на конце. Их называют солдатами.

Можно построить прочную стену из кирпичной кладки, используя металлические стяжки, чтобы скрепить две части кладки вместе. Когда это будет сделано, верхние кирпичи не будут видны, и стену можно легко принять за облицованную кирпичом стену.

Так что же такого хорошего в массивной каменной стене?

Нет никаких сомнений в том, что большому злому волку будет труднее всего разрушить эту стену.Конструктивно массивные каменные стены очень прочные и при правильном уходе могут прослужить сотни лет.

Что такое кирпичный шпон?

Если массивная кладка настолько хороша, почему большинство кирпичных домов, построенных за последние 30 лет, построены из кирпичного шпона?

Во-первых, мы должны понять разницу между кирпичной облицовкой и сплошной кладкой. Самая большая разница в том, что при сплошной кладке кирпич поддерживает дом. Дом с облицовкой из кирпича держит кирпич!

Когда мы говорим о кирпичной фанере, мы не имеем в виду те маленькие тонкие полоски, которые вы приклеиваете на стену кухни.Мы имеем в виду честный кирпич. Однако толщина стены составляет всего одну ширину. За облицовкой из кирпича находится стена из деревянного каркаса, которая фактически поддерживает дом. Кирпичный шпон - это, по сути, сайдинг!

Изоляция

Кирпичный шпон стал нормой, когда строительные нормы и правила стали требовать изоляции внешних стен. Один из лучших изоляторов - воздух. Самая хорошая изоляция не делает ничего, кроме улавливания воздуха; поэтому большинство утеплителей легкие и пушистые. Кирпич не совсем легкий и пушистый.Следовательно, это не очень хороший изолятор. Таким образом, кирпичный дом из фанеры - это действительно дом с деревянным каркасом, в котором можно изолировать полость между стойками в стене.

Стены возводятся, покрываются обшивкой и часто утепляются еще до того, как кладут кирпич. По мере укладки кирпича к стене деревянного каркаса прибивают металлические стяжки. Важно, чтобы они были прибиты к шпилькам, а не только к обшивке. Затем металлические стяжки сгибают так, чтобы они располагались горизонтально в местах, где они входят в швы раствора при возведении стены из кирпичного шпона.Кирпичный шпон строится по внешнему краю фундаментной стены, так что между кирпичным шпоном и обшивкой остается воздушное пространство в один дюйм.

Насколько водонепроницаем кирпич?

Короткий ответ - «не очень». При ветровом дожде влага будет проходить сквозь кирпичную стену. Воздушное пространство в один дюйм позади кирпича позволяет этой воде стекать по задней поверхности кирпича. На дне полости стены пластиковый или металлический отлив собирает воду и позволяет ей стекать через дренажные отверстия.Вы найдете отверстия для просачивания на расстоянии примерно 32 дюйма (каждый четвертый кирпич) вдоль верхней части фундаментных стен, а также над дверями и окнами.

Сливные отверстия не только позволяют воде стекать из стены, но также позволяют ветру проникать за кирпич и создавать давление в воздушном пространстве в один дюйм между задней стороной кирпича и обшивкой. Вы не поверите, это дополнительное давление воздуха уменьшает количество дождя, проникающего сквозь стену.

Итак, что лучше?

Ну, это зависит от ваших критериев.Стены из массивной кирпичной кладки, безусловно, прочнее, однако стены, облицованные кирпичом, достаточно прочные и, безусловно, лучше изолированы. По большому счету, различия между двумя типами конструкции не должны быть достаточно важными, чтобы повлиять на решение о покупке. В интересах национального единства не нужно даже заботиться о том, есть ли в доме кирпич.

Чертежи взяты из программы обучения инспекции дома Карсона Данлопа


Кирпичная стена - Designing Buildings Wiki

Обычно кирпичная стена представляет собой вертикальный элемент конструкции, который состоит из кирпича и раствора и используется для формирования внешних стен зданий, парапетов, внутренних перегородок, отдельно стоящих стен, подпорных стен и т. Д.

Первые стены были сделаны из глиняных кирпичей, скрепленных тонкой глинистой суспензией, некоторые из которых оказались на удивление упругими. Современная кирпичная стена обычно изготавливается из глины, бетона или силикатного кирпича. Наиболее распространенный размер кирпича - 215 мм (Д) x 102,5 мм (Ш) x 65 мм (В). Кирпичи скрепляются цементным или известковым раствором, обычно толщиной 10 мм для горизонтальных (закладных) швов и шириной 10 мм для вертикальных (перпендикулярных) швов.

Кирпичные стены могут быть прямыми, изогнутыми, зигзагообразными и т. Д. В плане и обычно имеют толщину от 102.На 5 мм вверх. Кирпичные стены также могут быть наклонными, но для этого обычно требуется какая-либо опора, например, стальная конструкция или бетонная основа.

В современном строительстве кирпичных стен (иногда называемых кирпичной кладкой), как правило, используются для жилья в качестве внешнего компонента конструкции полой стены, в которой они привязаны к внутреннему листу кладки, который также может быть кирпичным, но чаще блочная кладка. Полость часто содержит изоляцию для уменьшения теплопередачи через стену.Для получения дополнительной информации см .: Стена полости.

Напротив, кирпичные стены викторианской эпохи были в основном сплошной кирпичной кладкой, т.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
