Схема кирпичной кладки: кладка угла цоколя в два кирпича своими руками, толщина и ширина кирпичной стены

Углы из кирпича: схема кладки, материалы, инструменты

Чтобы готовое здание получилось крепким и надежным, необходимо чтобы кладка углов в 1 кирпич, 1,5 или 2 проводилась правильно. Чтобы выложить стены, а также наружные и внутренние углы, следует подготовить материалы, инструменты. Схема кладки углов несложная, поэтому даже человек, не имеющий опыта в стройке, самостоятельно сможет справиться с задачей.

Материалы и инструменты

Чтобы качественно выложить стены и углы дома из кирпича, необходимо подготовить такой строительный инвентарь:

• угол;
• рулетка;
• отвес, правило, уровень;
• расшивка;
• кельма;
• штрабовка;
• бетономешалка для приготовления растворной смеси;
• ведра;
• совковая лопата.

Чтоб сделать раствор, нужно закупить цемент.

Для связки кирпичей между собой необходимо подготовить песчано-цементный раствор. Для этого понадобятся такие материалы:

• цемент требуемой марки;
• песок;
• вода.

Чтобы полученная смесь вышла качественной, сначала тщательно смешиваются между собой сыпучие материалы в требуемых пропорциях, а потом уже добавляется вода.

Вернуться к оглавлению

Подготовка

Чтобы кирпичная кладка углов и стен будущего здания проходила без задержек, сначала следует подготовить рабочее место, куда входит сам возводящийся объект и рабочая зона расстоянием до 3,5 м вокруг сооружаемых стен. Здесь можно будет разместить строительные леса, инвентарь и материалы. Чтобы вывести стены и углы строго вертикальными и ровными, по периметру готового основания нужно выставить границы, используя для этого специальный шнур. При этом важно следить, чтобы линии шнура пересекались под прямым углом. Класть кирпич первого ряда человеку, не имеющему строительского опыта, сначала рекомендуется без использования растворной смеси. Все блоки раскладываются на основание, при этом можно будет понять в каком участке потребуется уложить вставки — четвертинки, трехчетвертинки и пол кирпича.

Строителю-новичку лучше осуществлять укладку первого ряда материала, не используя смесь.

Особо внимательным важно быть во время кирпичной кладки углов. Особенность процесса состоит в том, что при их возведении обязательно понадобится вставка, сформированная из четвертинок, трехчетвертинок. Поэтому угол рекомендуется выложить на уровень 3—4-х порядовок, не забыв также обратить внимание, как осуществляется перевязка вертикального шва. После того как удастся полностью разобраться с этапами возведения угловых выступов и стен, можно приступать непосредственно к строительству.

Вернуться к оглавлению

Схема кладки

В один кирпич

Эта разновидность кладки относится к самым легким и применяется при возведении внутренних ненесущих перегородок, толщина которых — 250 миллиметров. Для ровной и строго вертикальной кладки кирпича обязательно используется отвес и строительный уровень. Начинать выкладывать следует с двух четвертинок, которые укладываются ложковой стороной на внешнюю часть. Образовавшиеся пустоты между тычковыми блоками и трехчетвертинками закладываются четвертинками. В следующем ряду забутка выполняется тычковым методом, а верста — ложковым. Далее осуществляется перевязка вертикального шва ложковым рядом и таким порядком чередуется до тех пор, пока не удастся полностью выложить угол.

К данному методу можно прибегать, когда нет необходимости в возведении несущей конструкции.Вернуться к оглавлению

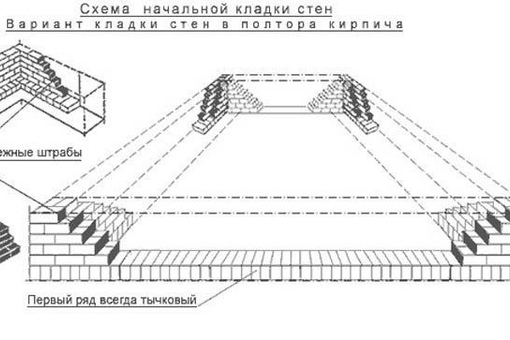

В полтора кирпича

Согласно правилам укладки, формирование углов опережает возведение стеновых порядовок на 3—4 ряда. Благодаря такому правилу удастся максимально точно придерживаться прямолинейности, вертикальности и горизонтальности во время формирования рядов стен. Выстроить угол в полтора кирпича будет сложнее, чем в предыдущем варианте, потому что потребуется использовать блочные элементы различных форматов — пол кирпича, трехчетвертинки, четвертинки. Чтобы готовая конструкция была крепкой и устойчивой, необходимо правильно заводить углы, а внутренний угол укрепить армированным штукатурным наугольником.

При данной методике обязательно прибегают к перевязке вертикальных швов.Вернуться к оглавлению

Укладка в два кирпича

Кладка углов в 2 кирпича считается самой сложной и применяется при обустройстве несущих стен. Крайне важно соблюсти укладку блоков не только непосредственно в угловой зоне, но и еще на расстоянии 2-х кирпичиков от нее. Это поможет обеспечить большую устойчивость и надежность сооружения. Для кладки в два кирпича рекомендуется ориентироваться на такую схему:

1. Кладется первый ряд тычковым методом, но в одном месте применяется ложковый.
2. Во втором ряду метод кладки точно такой, каким формируется основная стена. В месте, где нужно завести угол, важно сформировать максимально точный стык.
3. В третьем ряду все кирпичные блоки укладываются ложковым методом по часовой стрелку, при этом не стоит забывать контролировать вертикаль и горизонталь кладки.
4. Четвертый ряд идентичен второму, а пятый — первому.

Методику целесообразно использовать при кладке несущей конструкции в силу ее сложности.

Когда работы по возведению всех 4 угловых выступов будут завершены, можно приступать непосредственно к сооружению несущих стен и внутренних перегородок. Важно строго соблюдать выбранную схему, благодаря чему удастся достичь желаемого результата. Готовое жилище получится крепким, надежным и прослужит хозяевам не один десяток лет, не требуя ремонта и особых условий содержания.

пошаговая инструкция по укладке кирпича, схемы

Правильно класть кирпич могут единицы, процесс возведения зданий из этого материала только кажется простым. При выполнении работ своими руками важно соблюдать все требования технологии: от подготовки основания до контроля за каждым размещаемым изделием. Вид кирпича и раствора, способ перевязки, техника кладки, потребность в армировании и будущая отделка выбираются заранее. Толщина стен определяется ожидаемыми нагрузками и целевым назначением дома.

Оглавление:

1. Нюансы технологии
2. Кладка кирпича разных видов
3. Разновидности схем
4. Пошаговая инструкция

Особенности работы с кирпичом

Стройматериал имеет правильную геометрию и стандартные размеры, исходя из которых проводится расчет и проектирование конструкций. К важным требованиям технологии кладки кирпича относят:

1. Строгое соблюдение пропорций, использование компонентов высокого качества. При кладке кирпича не допускаются отклонения от инструкции производителя при затворении водой готовых сухих смесей или вводе модифицирующих примесей.
2. Равномерное распределение раствора между рядами и соседними изделиями. Нарушение этого условия приводит не только к перерасходу смеси, но и отклонения по уровню и некрасивым кромкам кирпичных стен.
3. Контроль за линейным расположением рядов, образованием боковыми гранями исключительно горизонтальных или вертикальных швов, параллельных друг другу.
4. Заход кирпичей на расположенные ниже как минимум на четверть размера.
5. Проверка строительным уровнем каждого угла и ряда.

Отдельного внимания требует соблюдение погодных условий. Вопрос, при какой температуре можно класть кирпич, не праздный: жара и мороз оказывают сильное влияние на сроки и правильность затвердевания. Летом его оставляют на некоторое время в емкостях с водой для насыщения пор или как минимум смачивают его поверхность. Зимних работ избегают из-за риска замерзания воды в растворе и нарушении процесса гидратации. Возведение кирпичной кладки при температуре ниже -5 °C с использованием обычных методов, без ввода морозостойких примесей или прогрева конструкций считается грубейшим отклонением от норм.

Существует несколько способов, позволяющих обойти это условие. К таким относят: нагрев кирпичей паяльником с одновременным закрытием уложенных рядом теплоизолирующими материалами, электроподогрев, установка утепляющего каркаса, использование химических добавок при замесе раствора. Любой из указанных методов при отсутствии опыта не стоит выполнять самому. Обязательным правилом кладки стен из кирпича при минусовой температуре является контроль за процессом затвердевания цемента. С этой целью в стенах оставляют специальные отверстия для термометра, закрываемые пробками.

Нюансы укладки разных видов

Схема действий при работе с рядовым строительным кирпичом приблизительно одинаковая для полно- и пустотелых разновидностей. Изделия с горизонтально направленными щелями используются при монтаже перегородок, они выдерживают минимальные нагрузки. Существуют виды пустотелого кирпича со специальными отверстиями по сторонам, упрощающие процесс для новичков. При этом выбирается вид перевязки, при котором пустоты скрываются внутри кирпичной кладки. При работе с рядовым кирпичом выступание раствора за края и замазывание им поверхности не является критичным.

Правильно выложить облицовочный кирпич значительно сложнее. При такой кладке не допускается отклонение от ширины швов, они должны быть плотно заполненными, но аккуратными и чистыми. Следы раствора на лицевой поверхности недопустимы из-за способности материала к изменению цвета одновременно с поглощением влаги. Это же относится к составам для промывки швов, затирка при такой кладке кирпича не выполняется. Оптимальным вариантом является контроль за процессом нанесения с помощью специального шаблона. Подбивка такого кирпича проводится идеально чистым молотком, а не кельмой.

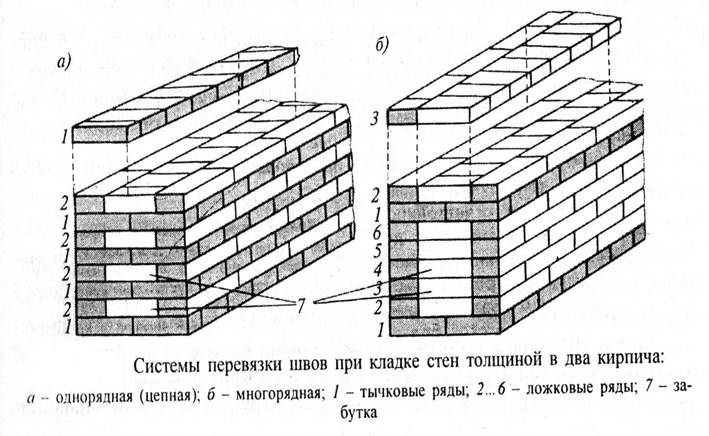

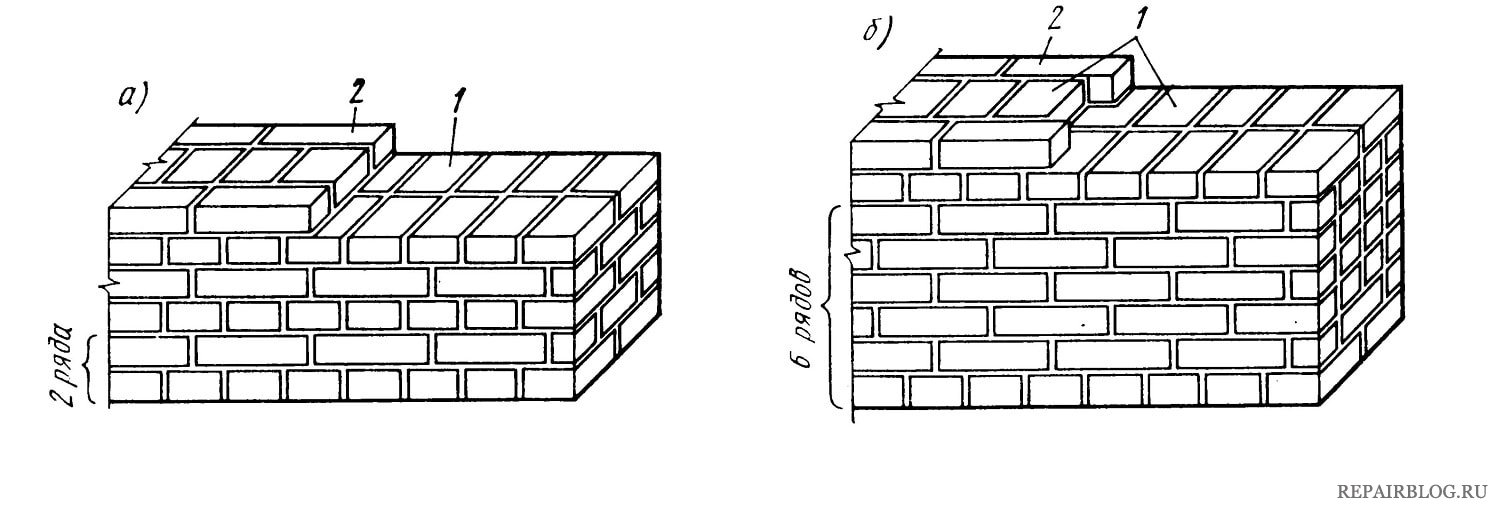

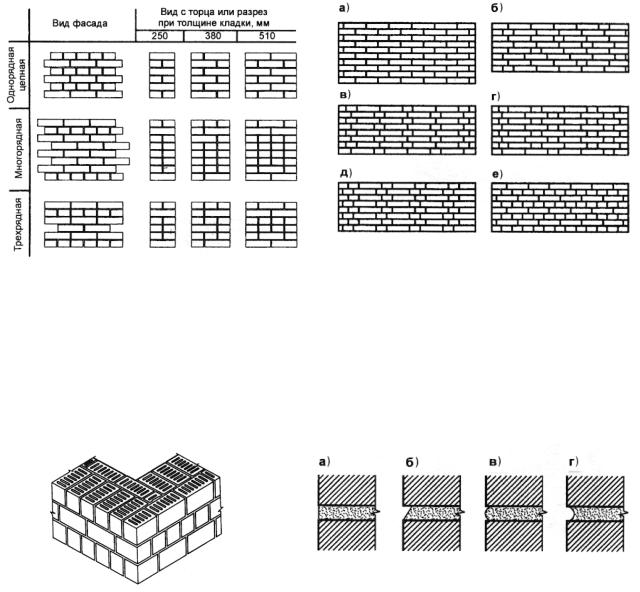

Виды перевязок

Материал укладывается рядами, в обязательном порядке смещаемых друг над другом, для создания монолита используется цементосодержащий раствор. Размер изделий определяет способ кладки: в один кирпич, в полтора или два кирпича для несущих стен, в четверть («на ложок») – для перегородок. Это позволяет возводить сплошные конструкции толщиной от 65 до 510 мм.

Класть кирпич без перевязки запрещено: нужная прочность не будет достигнута без смещения верхних блоков хотя бы на четверть. При размещении длинной гранью кладку называют ложковой, торцовой – тычковой. Существует несколько проверенных одно- и многорядных схем, рассчитанных на разные нагрузки:

1. Цепная – с перевязкой вертикальных швов в каждом последующем ряду, при которой нужно поочередно класть тычковые и ложковые ряды. Преимуществом такого исполнения считается простота.

2. Многорядная, при которой на каждые 5-6 ложковых рядов нужно класть один тычковый. Простейшим примером является кладка в один кирпич с перевязкой на 6-м ряду при толщине в 88 мм и каждом 7 при применении стандартных изделий в 65 мм. Схема ценится за прочность.

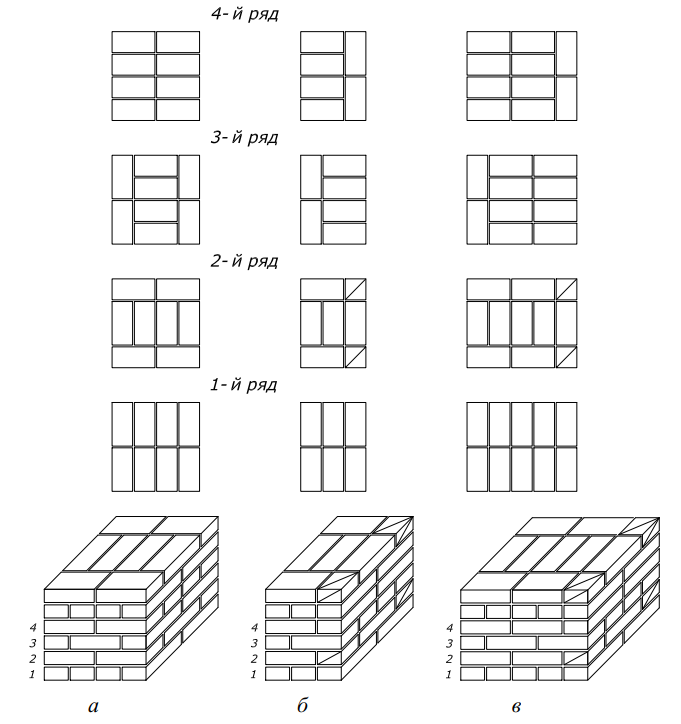

3. Трехрядная – частный случай многорядной с размещением тычковых рядов через каждые три продольных. Такая перевязка позволяет класть надежные столбы и простенки.

Существует много схем, позволяющих эффектно выложить кирпич разных цветов: фламандская, голландская, ложковая со смещением. Их более десятка, в декоративных целях допускается даже класть рядом керамические и силикатные изделия. К сложным участкам относят углы и перекрытия, при отсутствии опыта составить схему самостоятельно практически невозможно.

Пошаговое руководство к действию

На подготовительном этапе изучается состояние фундамента: одним из требований технологии является кладка кирпича исключительно на устоявшиеся и набравшие прочность конструкции, надежно защищенные от воздействия влаги. В частности, кирпичные стены возводятся на полностью покрытые рулонной гидроизоляцией ленту или ростверк. Проверяются диагонали и уровень фундамента, допустимый перепад составляет 20 мм, при его превышении проводятся выравнивающие работы.

Перед началом работ подготавливаются компоненты (песок просеивается в сите с ячейками не более 3 мм) и инструменты: бетоносмеситель, емкости для транспортировки раствора, лопата, кельма, плотничий уголок, строительный уровень, шнур и маркер для разметки. Для исключения ошибок составляется план размещения материала с учетом выбранной схемы перевязки, выполняется расчет его необходимого количества (с 10 % запасом как минимум).

При проведении кладки кирпича своими руками рекомендуется придерживаться следующего пошагового руководства:

• Разметка линий стен, натягивание шнура.
• Первый ряд кирпича: без применения строительного раствора, тычковой кладкой из исключительно целых изделий.
• Приготовление кладочной смеси в объеме, не более чем на 1-2 часа работы, его размещение и разравнивание его кельмой.
• Кладка углов, начиная с двух кирпичей, расположенных под углом в 90° и проверенных строительным треугольником. К четко выверенным изделиям нужно выложить еще несколько штук с контролем уровня каждого. Таким образом, стена поднимается не менее чем на 3 ряда вверх, процесс повторяется на всех остальных углах. Данное правило – углы выше стен на 2 кирпича актуально для всех конструкций. Для фиксации используется алюминиевая порядовка, закрепленная металлическими скобами.

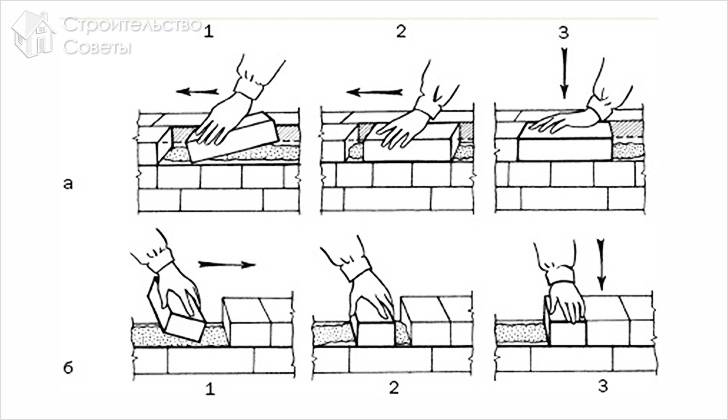

• После этого можно класть кирпичные стены: каждый элемент подносится к нужному месту, проверяется совпадение разметки и расположение ребер, после установки блоков простукиваются молотком или кельмой до полного соприкосновения со шнуром. Излишки раствора удаляются (размещаются поверх кирпича или в вертикальных швах), проверяется уровень ряда.
• Следующие ряды кладут с обязательным смещением (желательно отмечать количество выполненных рядов в заранее подготовленном плане). Вне зависимости от выбранного способа кладки швов (в пустошовку, подрез или декоративного) контролируется их толщина (рекомендуемый предел составляет 6-12 мм, для бракованных или неровных изделий – 10-15).

В процессе кладки все кирпичи смачиваются, после перерыва в работе рекомендуется промазать влажной кистью нижние ряды. В особо нагружаемых стенах размещается арматура: металлический прут около 4 мм в продольных и поперечных швах или сетка через каждые 4-5 рядов кирпичной кладки. Завершающим этапом идет затирка и формирование швов, при проведении штукатурных работ он опускается (достаточно удаления избытков с внешней стороны). При необходимости застывший раствор аккуратно промывается водой или специальными составами.

При малейшем сомнении, как класть кирпич, работы доверяются профессионалам. При отсутствии опыта стоит начинать с простых ограждающих или ненагруженных конструкций. К следующему этапу строительства (монтажу перекрытий, отделке) переходят после 70% набора прочности (1-1,5 недели в теплое время года), окончательное затвердевание кирпичных стен занимает 28 дней.

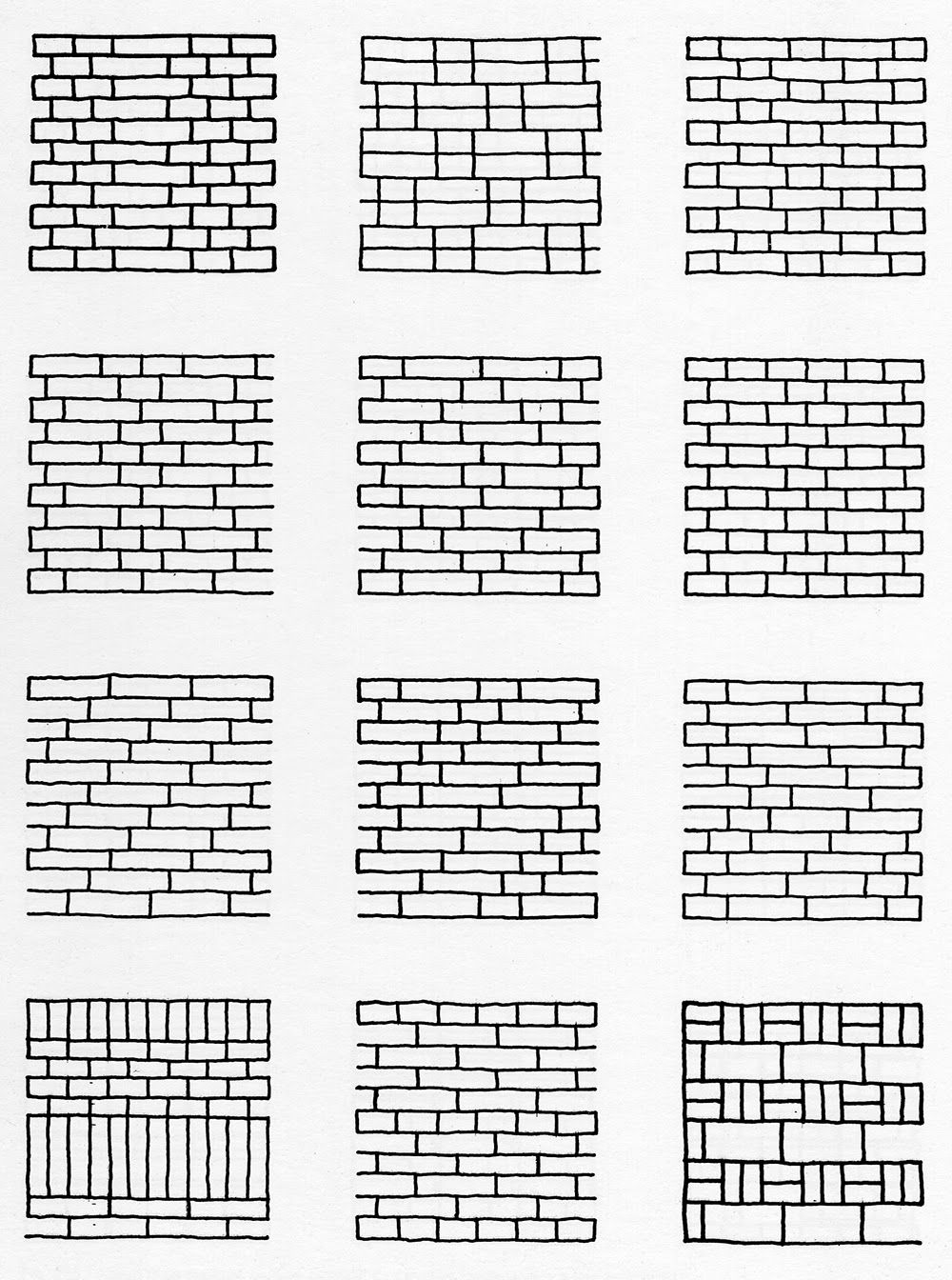

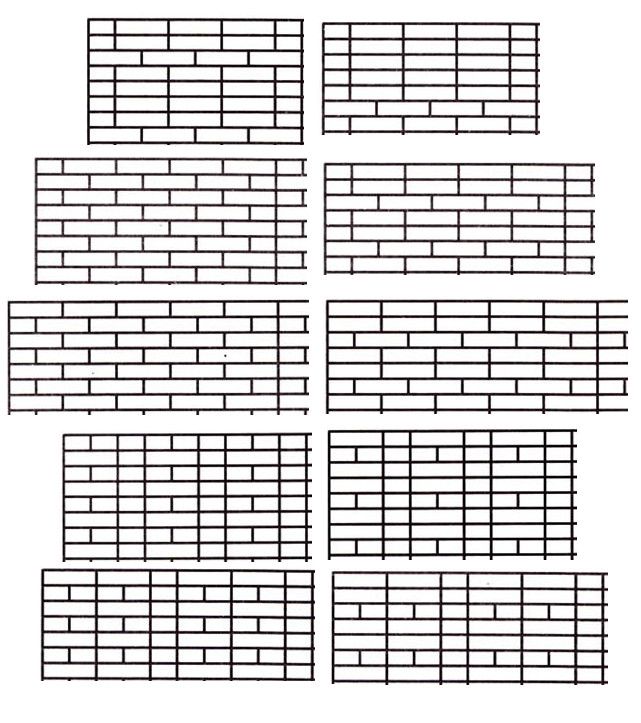

Виды кирпичных кладок

Виды кладок

Кирпич имеет две основных рабочих сторон: ложок – длинная сторона и тычок – короткая. Комбинация и смещение рабочих сторон относительно друг друга позволяет получить различные виды кладок.

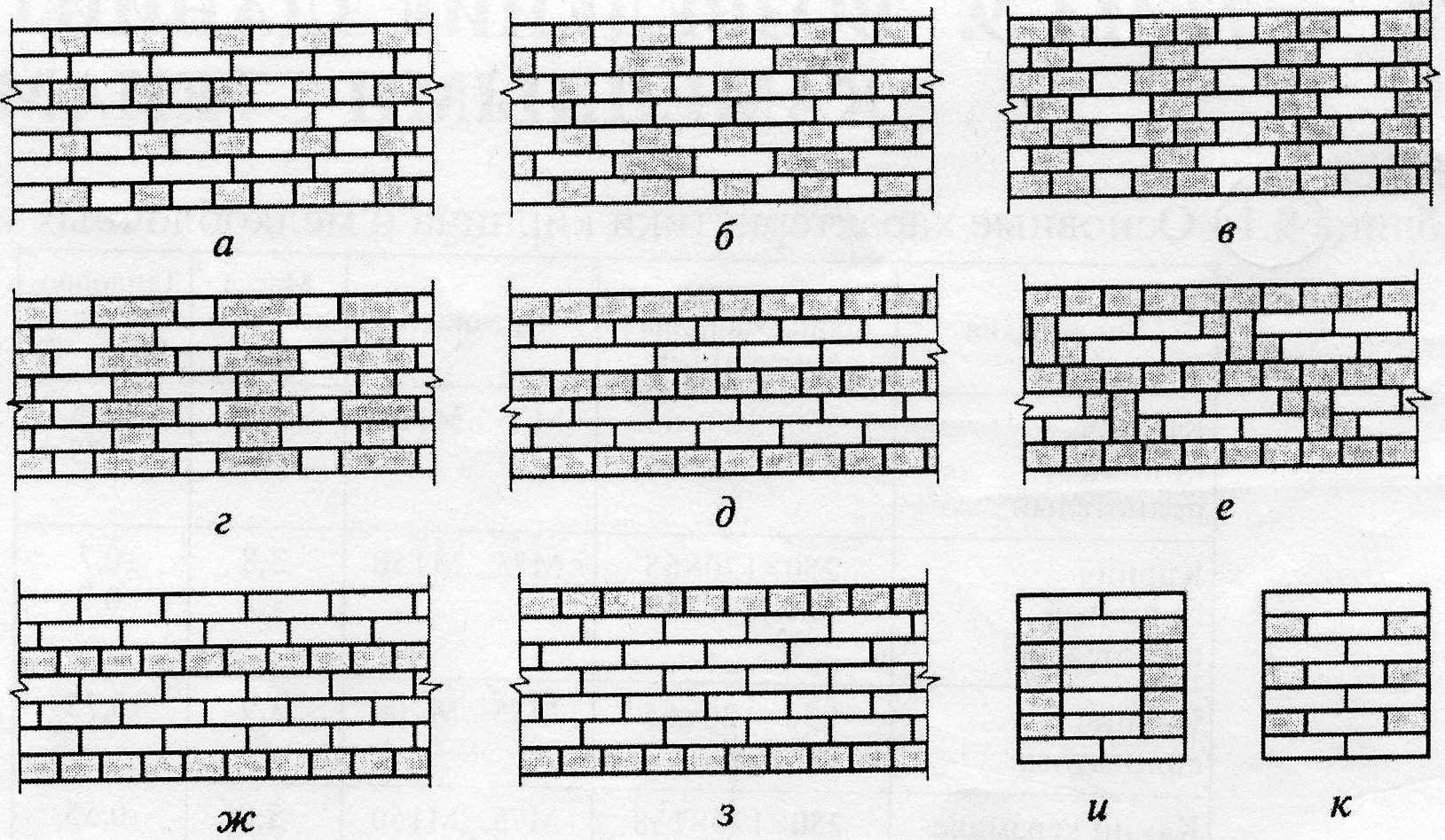

Существует более 10 видов кладки облицовочного кирпича.



1. Ложковая кладка в полкирпича

Кирпич укладывается длинной стороной и в каждом следующем ряду сдвигается относительно предыдущего на половину для перекрытия вертикального шва.



2. Ложковая в четверть кирпича

Технология такая же, только смещение производится на 1/4 кирпича.



3. Тычковая

Кирпич укладывается короткой стороной и так же, как и в случае с ложковой кладкой, сдвигается в каждом следующем ряду наполовину.



4. Ложковая диагональная со сдвигом в четверть кирпича

При укладке ложковой стороной кирпич в каждом ряду сдвигается на четверть.



5. Голландская

Кладка облицовочного кирпича, при которой один ряд укладывается только короткой стороной, а следующий – чередованием «ложка» и «тычка».



6. Крестовая Тип I

Производится чередование ложкового ряда и тычкового.



7. Крестовая Тип II

Кладка лицевого кирпича выполняется по аналогии с Крестовой Тип I, но со сдвигом стыков на 1/2 длины в каждом втором ложковом ряду.



8. Готическая

В ряду чередуются «ложок» и «тычок», при этом относительно предыдущего ряда «тычок» смещается на половину своей длины, а «ложок» – на 1/3 длины.



9. Цепная кладка

Выполняется по схеме: два «ложка» – один «тычок» – два «ложка».



10. Хаотичная кладка «дикая»

В природе нет ничего симметричного и именно поэтому хаотичная, или «дикая» кладка является наиболее естественной для визуального восприятия. Большое количество частных домостроителей в Европе выбирают хаотичную кладку для своего дома.

Рекомендации:

·         Выборочно 4-16 тычков на 1м²

·         Перевязка только в четверть кирпича

·         При использовании ¼ и ¾ кирпича в кладке также возможна перевязка в полкирпича

·         Минимальное смещение тычков в двух последовательных рядах составляет 1 ½ тычка

·         Тычки, расположенные на одной вертикальной линии, должны располагаться на расстоянии не менее 5 рядов друг от друга

·         Допускается не более 5 ступеней в кладке

·         Не допустимо устройство цепной кладки



11. Силезская

Укладка выполняется чередованием в каждом ряду: два «ложка» – один «тычок» со смещением в каждом ряду аналогично готической кладке.



12. Фламандская

Чередование «ложков» и «тычков» в каждом ряду, при этом каждый следующий ряд располагается так, чтобы его «тычки» находились в центре «ложков» предыдущего ряда.



Решая, какой вид кладки облицовочного кирпича выбрать для своего дома, стоит ориентироваться на свои эстетические предпочтения: посмотрите, какие кладки использовали другие строители, и как выглядят дома с тем или иным вариантом кирпичного рисунка.

Порядовка кладки стен

Стена это главная конструктивная часть здания. Ее основное назначение нести вес от вышележащих конструкций и передавать его на фундамент. Поэтому она должна иметь необходимую прочность (которая рассчитывается по специальным методикам) и устойчивость, а так же успешно противостоять возникающим вертикальным и горизонтальным нагрузкам.

Учитывая также, что стены являются еще и ограждающими конструкциями, разделяющими здания на отдельные помещения и отделяющие их от внешней среды, они должны иметь необходимый расчетный коэффициент сопротивления теплопередаче. То есть, поддерживать в помещениях требуемые параметры температуры и влажности.

У стен есть еще и декоративная функция, так как с помощью различных решений в плане архитектуры они формируют общий композиционный вид здания или сооружения.

Современные строительные технологии предлагают большое разнообразие строительных материалов, из которых изготавливаются стены. Но самым популярным из материалов все равно пока остается кирпич. Его можно применять как для кладки внешних стен, так и внутренних стен и перегородок.

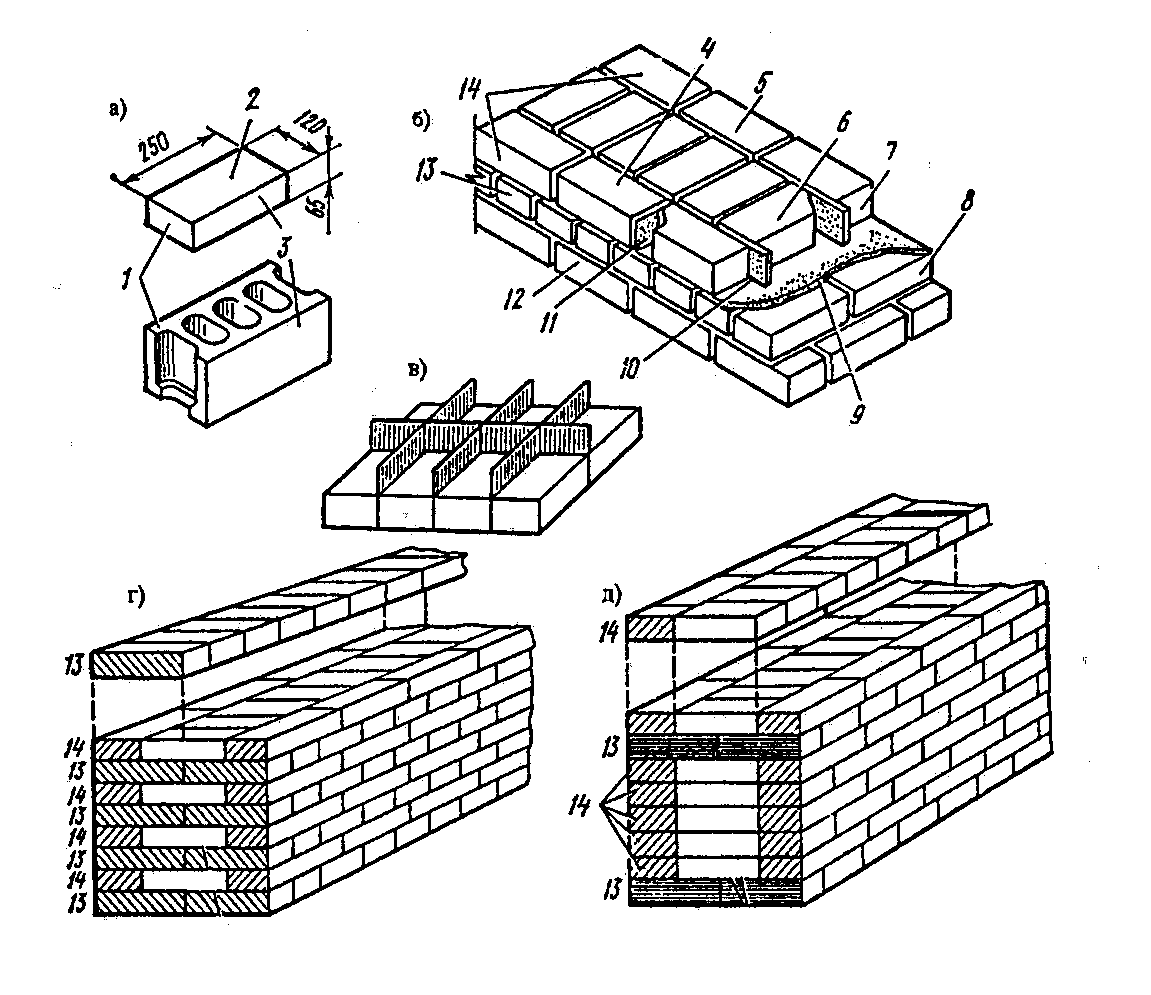

Кирпичи и кладка

Стандартный размер керамического кирпича составляет 250 × 120 × 65 мм. При выполнении кирпичной кладки кирпичи укладываются на строительный раствор толщиной 1 сантиметр. Чтобы кладка была прочной и устойчивой кирпичи укладывают в кладку, с так называемой, перевязкой швов.

Размеры кладки стандартного кирпича







Толщину стен принимают кратной величине, равной размеру половины кирпича. Например, 120 мм это полкирпича, 250 мм целый кирпич, 380 мм равно полтора кирпича, 510 мм в два кирпича и так далее. Керамический кирпич изготавливается пустотелым и полнотелым, то есть с пустотами или без них.



Размеры кирпичной кладки







Полнотелые кирпичи используются в местах, где есть необходимость противостоять распределенным нагрузкам. Например, в фундаментах, цоколях и в других местах. Хотя из полнотелых кирпичей можно и выложить наружные стены. Но это должно быть целесообразно, так как для обеспечения нормативной теплопроводности, толщина стены может значительно вырасти.



Пустотелые кирпичи, благодаря наличию пустот внутри них, являются менее теплопроводным, то есть стены из них могут быть тоньше по размеру, по сравнению с полнотелыми. Да и благодаря меньшему собственному весу, они меньше нагружают фундамент здания.

Размеры стандартного кирпича



Кирпич с семью щелевыми пустотами

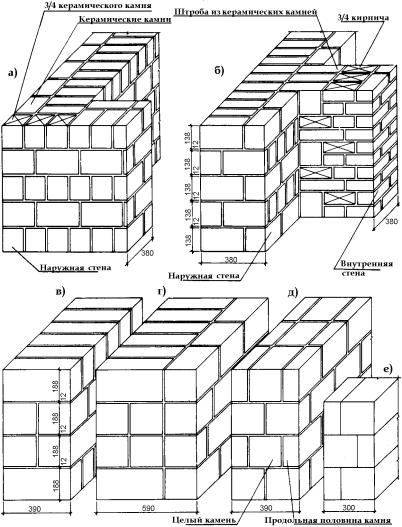

Легкобетонный камень с щелевыми пустотами

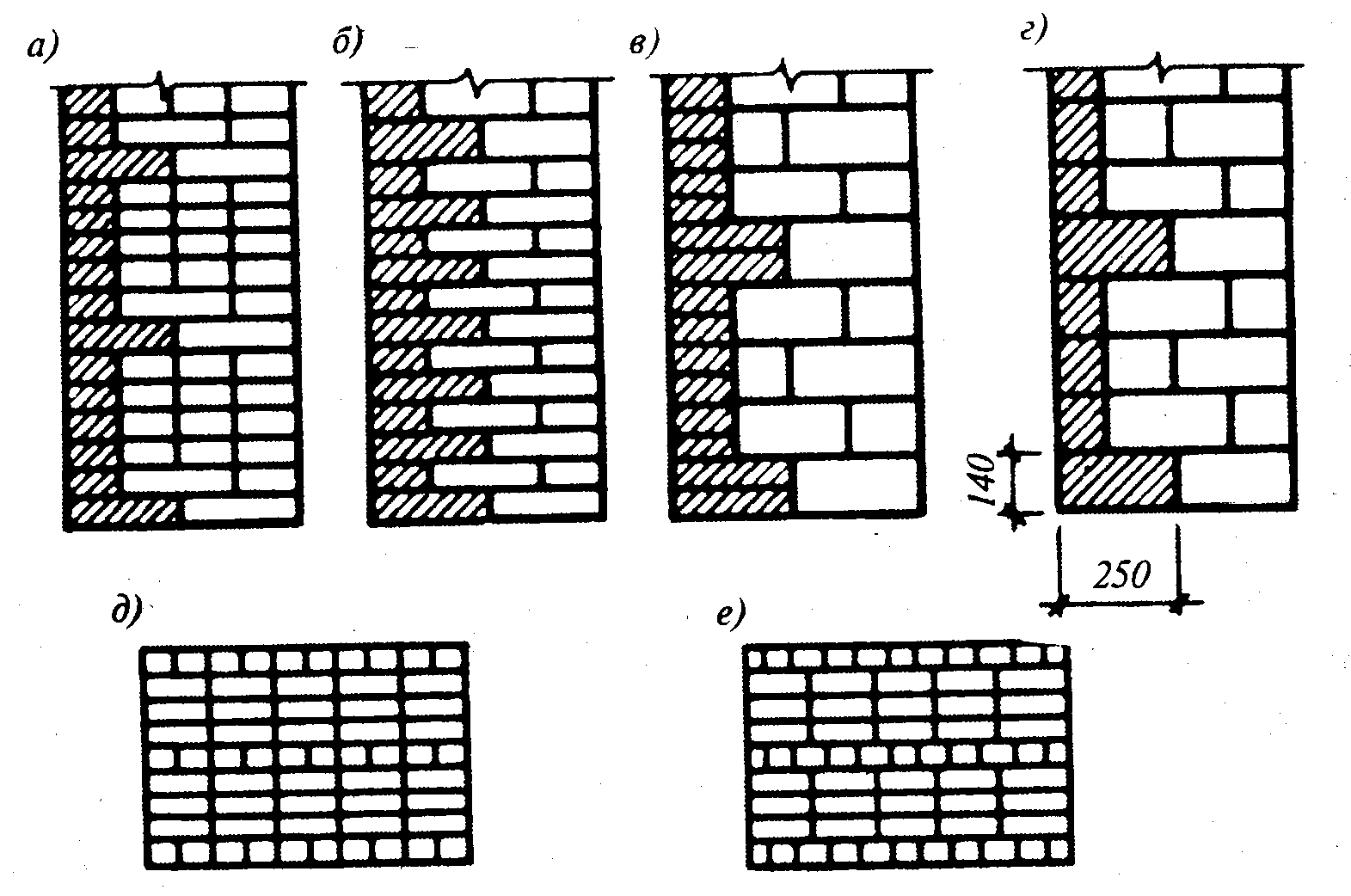

Чертежи порядовки

При выполнении чертежей разрезов зданий, при масштабе чертежа от 1:50 и меньше, каменная кладка на них заштриховывается тонкими линиями с углом наклона в 45 градусов. Возможно также обвести их по контуру сплошной основной линией.

Вертикальная порядовка
из легкобетонных камней













Для изображения каменной кладки используются особые чертежи, которые называются

порядовки. Они обычно изготавливаются в масштабе от 1:10 до 1:20. На приведенном рисунке справа показана вертикальная порядовка. А именно, разрез в районе окна наружной стены в двухэтажном доме. Как видно по чертежу, его стены выложены из кирпичей двух видов: размером 390 × 90 × 188 мм и продольных половин 390 × 90 × 188 мм со швом раствора в 10 мм. На чертеже ряды нумеруются, выставляются все нужные для чтения размеры, поставлены отметки высоты и сделаны необходимые надписи для пояснения.



Если требуется уточнить вид и тип отдельных элементов конструкции, то выполняется чертеж отдельных узлов кладки. На поясняющих рисунках ниже изображена горизонтальная порядовка

из двух смежных рядов для угла наружной стены, выполненная из керамического кирпича. Используемая в кладке арматура отмечена с помощью штрих-линии.

Горизонтальная порядовка первого ряда



Горизонтальная порядовка второго ряда









Развертка стен с каналами

Если в стене предусмотрены каналы, для вентиляции или дымоходов, то изготавливаются специальные чертежи развертки стен с каналами.

На рисунке изображена развертка для стен с каналами, а также план стены. Для удобства чтения чертежа каналы выделяются сплошной основной линией. Отверстия в каналах для вентиляции показаны диагональю, а в каналах для дымоходов наполовину затемненными. Где именно находятся эти каналы обозначают с помощью привязки к полу этажа и к наружной стене.

Для каждого канала отдельно указывается цифровое значение, указывающее на каком этаже начинается канал.

Как видно на приведенном рисунке, на каждом этаже здания находится два канала вентиляции, расположенных в ванной и туалетных комнатах и один для дымохода, начинающийся в кухне.

Развертка стены с каналами вентиляции и дымоходами







Правильная кирпичная кладка углов, как правильно класть углы кирпичом

05.06.2017

Возводя стены из кирпича, с особой тщательностью выкладывайте углы будущего строения. От того, насколько верно вы выполнили эту работу, будет зависеть прочность и устойчивость стен здания. Это одинаково важно и при постройке огромного дома, и при возведении компактного гаража или бани.

Если выложить углы неправильно или небрежно, со временем геометрия стен значительно нарушится.

Особенности кладки углов

• Сначала в углах по отвесу следует поставить порядовки. В течение всего строительного процесса вы будете выкладывать сначала углы, а уже потом – стены, с отрывом в три-четыре ряда.
• Наружную версту каждой стенки, которая примыкает к углу, нужно выкладывать тычковыми рядами, а следующего ряда – ложковыми. Это позволит сохранить вертикальное расположение швов. Что касается внутренней версты рядов, то они могут быть любого типа. Этот параметр определяет толщина слоев.
• Выполняя кладку, все время проверяйте ее параметры, используя угольник (он определяет, перпендикулярны ли стены относительно друг друга), правила, уровень и отвес. Важно, чтобы вертикаль или горизонталь не «поехали».
• Следите, чтобы промежуток между горизонтальными швами был равен двенадцати миллиметрам.

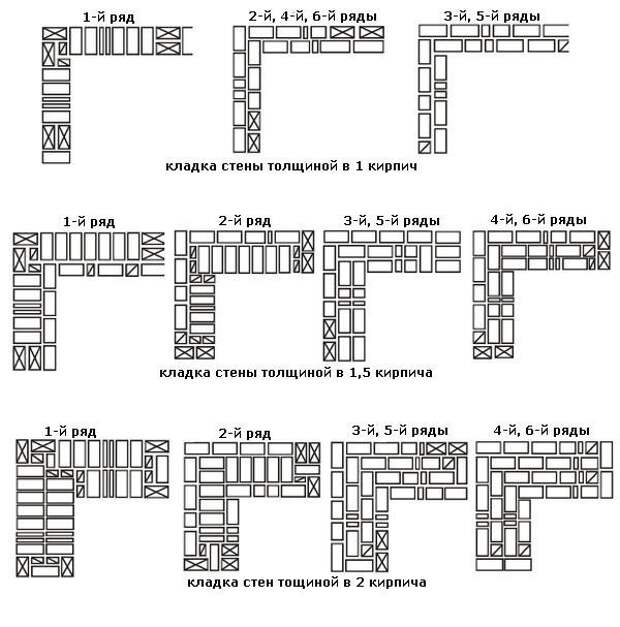

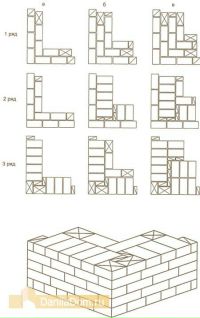

Основные схем кладки углов

Чтобы делать шовную перевязку, применяются и обычные кирпичи, и их половинки, четвертинки и трехчетвертинки.

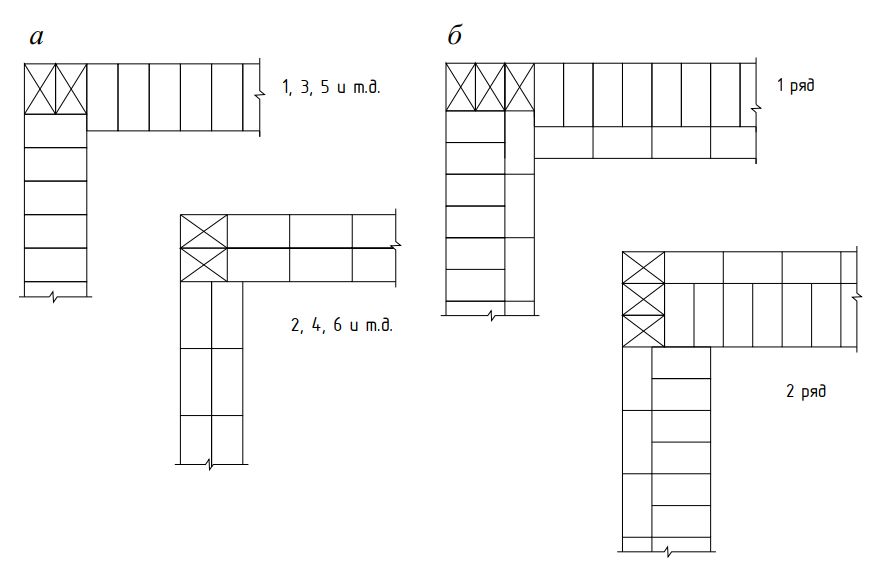

Кладка угла в 1 кирпич

Проще всего выкладывать углы, если толщина стены равна размерам кирпича (250 миллиметров). Схему легко понять по рисунку:

Если перевязка идет в несколько рядов, кладка приобретает следующий вид:

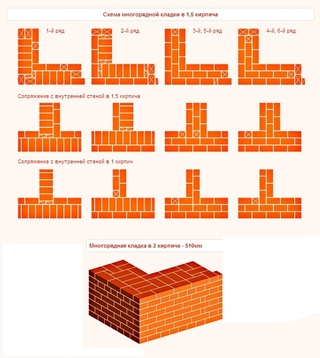

Кладка угла в 1,5 кирпича

Когда толщина стены равна 380 миллиметрам, нужно использовать более сложный рисунок выкладывания кирпичей. Ниже вы видите схему углов при перевязке в один ряд:

И при перевязке в несколько рядов:

Кладка угла в 2 кирпича

Размер стены 510 миллиметров предполагает следующий вид углов при перевязке в один ряд:

При многорядной перевязке схема следующая:

В зависимости от параметров стены, рисунок выкладки при однорядной и многорядной перевязке становится все сложнее.

Если вы собрались строить какую-либо конструкцию самостоятельно, изучите представленные рисунки и произведите все расчеты, прежде чем выкладывать углы.

Или просто обратитесь к профессионалам, которые имеют опыт в таких работах!

Схемы отделочной кладки |

Кирпич – древнейший строительный материал, отличающийся прочностью и долговечностью. Сегодня это один из наиболее популярных и востребованных материалов, который за счет современных цветовых решений и различных вариантов кладки позволяет создавать выразительные строительные шедевры, поражающие своей красотой и индивидуальностью стиля.

В этой статье речь пойдет о возможностях декоративной и художественной кладки облицовочного кирпича.

Декоративная кирпичная кладка позволяет создавать неповторимые привлекательные фасады различных видов, цветов и фактур. Полная свобода творчества, яркость декора, смелость линий – и ваш дом совершенно точно будет выделяться на фоне однообразных современных построек.

Выделяют три основных вида кладки лицевого кирпича:

1. Прямая кладка кирпича предполагает создание рисунка фасада при помощи различных способов перевязки кирпича с равномерным распределением швов.
2. Декоративная кладка выполняется по заранее подготовленному рисунку, который создается не только за счет схемы швов, но и благодаря использованию кирпича разных цветов.
3. Художественная (рельефная) сочетает взаимодействие схемы швов, цветового решения и способа укладки кирпича. Здесь фасад представляет собой сложную рельефную поверхность, имеющую различные элементы декоративной кладки: выступы, выемки, пилястры, наклоны, различные архитектурные узоры.

Немного строительной терминологии, облегчающей взаимопонимание при общении со специалистами по теме.

Перевязка – это система укладки кирпича, когда стыки нижнего ряда размещают таким образом, чтобы их перекрывали кирпичи верхнего ряда. Самый простой вариант кладки выполняется следующим образом: полная перевязка продольных и поперечных вертикальных швов выполняется через каждые 3-5 рядов.

Тычковый шов – это кирпичи, уложенные в стене поперек, наружу коротким срезом; ложковый шов – кирпичи, уложенный вдоль, длинным срезом. Широкие стороны кирпича – постель, наружная поверхность стены – верста, внутренние ряды – зубатка.



Изначально кладка кирпича получила свои наименования по названию поверхностей кирпича – ложковая (длинная грань) и тычковая (короткая, торцевая часть). Тычковая кладка фасада представляет собой поверхность из одних тычков, ложковая — это последовательность четырех длинных граней и одной короткой.

Готическая (старорусская) кладка стен из кирпича представляла собой чередование ложков и тычков в каждом горизонтальном ряду, каждый тычок при этом располагался строго по центру уложенного ниже ложка. Крестовая кладка – это чередование ложковых и тычковых рядов, где вертикальный ложок симметрично располагается между двумя тычками.

Современная декоративная кладка облицовочного кирпича поражает многообразием видов благодаря комбинаторике расположения кирпичей и цветовых решений. Используя всего два цвета, можно получить практически бесконечное количество вариантов.

Прямая кладка — простое решение

Это самый простой и привычный способ, с помощью которого может быть выполнена декоративная кладка стен. Она создается за счет поверхности самого кирпича (гладкой, фактурной, цветной) и особенностей шва – толщины и цвета. Прямая кладка позволяет создавать самые оригинальные и неповторимые фасады.

Даже с помощью одноцветного кирпича можно создать множество интересных вариантов фасадов. Вот одни из самых популярных видов:

Прямая баварская кладка – тенденция современности

Сегодня баварская кладка, зародившаяся в немецких землях, завоевала особую популярность. Для ее выполнения используется четыре оттенка облицовочного кирпича, одинакового или разного по фактуре. Основные цвета баварской кладки: черно-коричневый, коричневый, темно-красный и красный. Этот ряд при желании можно дополнить.



Баварская кладка лицевого кирпича выполняется следующим образом:

1.      Кладка горизонтального ряда выполняется из всех оттенков цвета в хаотичном порядке.

2.      Второй ряд представляет собой чередование цвета в том же порядке.

3.      Важное правило – нельзя класть два кирпича одинакового цвета впритык.

4.      Для придания фасаду целостного образа, вертикальные швы должны совпадать через каждый ряд.

5.      Можно выкладывать кирпич по определенному рисунку.

Создать оригинальный, нескучный и в то же время не пестрый фасад вам поможет баварская кладка.

Возможности декоративная кладки, выполненной цветным и фактурным кирпичом

Декоративная кладка фасада представляет собой выполнение четких геометрических рисунков швов (перевязок) либо сочетание определенного рисунка швов с цветными, фактурными или рельефными элементами. Облицовка декоративной кладкой  — это простой способ создать необычный проект из обычного кирпича. Декоративные узоры буду особенно эффектно смотреться на заметных участках стен – на торцах, простенках зданий, подкарнизных пространствах. Усилить эффект можно с помощью добавления в кладку в определенном или случайном порядке глазурованных кирпичей.

Фактура кирпича имеет огромное значение для кладки. Декоративная рельефная кладка – это прекрасный способ расставить акценты. Рифленая поверхность кирпича позволит воплотить образ старинного дома, простоявшего несколько веков. Грубая фактура, имеющая поверхность под колотый камень, применяется, как правило, для отделки более массивных частей здания – подпорных стен, цоколей. Для отделки стен более высоких этажей, карнизов, простенков прекрасно подойдет материал, имеющий шероховатую фактуру.

Применяют различные виды декоративной кладки, отличающиеся разнообразием фасадных рисунков и схемами сочетания швов. Кладка разного по цвету кирпича позволяет создавать декоративные орнаменты на любой вкус.

При однорядной (цепной) кладке кирпича разных видов можно получить огромное многообразие плоских орнаментов. Например, таких:

И в заключение пару слов о швах

Облицовка кирпичом будет выглядеть настолько эффектно, насколько качественно будут обработаны швы. Они выделяются на поверхности стен, акцентируя внимание на оригинальности перевязки кирпичей. Без четкого обозначения швов поверхность стены может приобрести невнятный либо, наоборот, слишком пестрый внешний вид. Шов кладки кирпича зависит от ряда факторов, в особенности от художественных задач и типа кирпича, который вы используете. Выбрать и обсудить наиболее подходящий вариант целесообразно на стадии разработки проекта.





схема, фото. Толщина и ширина кладки в 1 кирпич

Применение кирпича в качестве элемента для строительства дома на сегодняшний день все еще актуально, несмотря на появление все новых решений. Если использовать данные изделия, то постройка получится надежной и прочной, что обусловлено физико-техническими характеристиками материала. Каждый конструктивный элемент здания предполагает использование своего оптимального способа кладки. Например, несущие стены специалисты выполняют по технологии кладки в 2 кирпича. Тогда как для формирования перегородок отлично подходит кладка в один элемент.

Хозяйственные постройки частными мастерами возводятся методом в 1 кирпич даже для несущих конструкций. Если есть необходимость создать более прочные стены, то следует применить технологию в полтора кирпича.

Толщина кладки в один кирпич

Габариты стандартного изделия ограничены длиной в 25 см, шириной в 12 см и толщиной, равной 6,5 см. Ширина кирпичной кладки в 1 кирпич равна 25 см. Толщина способна обеспечить прочность и надежность гаража, сарая или летней кухни. Если использовать методику в полтора элемента, то удастся увеличить данный параметр до 38 сантиметров.

Особенности проведения работ

Несмотря на то что описываемая кладка считается довольно простым процессом, подобные работы можно считать трудоемкими и ответственными. Если у мастера нет теоретической подготовки и достаточного количества опыта, то это может стать причиной возникновения ошибок, а последствия окажутся весьма негативными. В качестве одного из следствий неправильно проведенной кладки может выступить возникновение трещин в стене. Если вами будет осуществляться кирпичная кладка в 1 кирпич, то при этом можно воспользоваться одним из нескольких способов, каждый из которых обладает своими особенностями и нюансами.

Один из часто используемых и традиционных методов предусматривает укладку последнего и первого рядов поперёк основной кладки. Последняя осуществляется попеременно и указывает на то, что один ряд должен располагаться вдоль, тогда как другой – поперёк. Такой подход обеспечивает прочность всей конструкции. Если будет использоваться кирпичная кладка в 1 кирпич, то можно при необходимости усилить стену, располагая через каждые 5 рядов специальную армирующую сетку. Подобный подход, помимо укрепления стены, гарантирует сцепление между изделиями. Мастер должен уделить особое внимание швам. При этом формировать стены необходимо, исключая совпадение вертикальных швов в рядах, которые располагаются по соседству. Если допустить такую ошибку, то сформированная конструкция не будет обладать качествами надежности и станет опасной при эксплуатации.

Совет профессионала

Когда осуществляется кладка кирпича в 1 кирпич, важно правильно соединить углы. Данные элементы выступают в качестве основных, отвечающих за прочность всей системы.

Способы укладки стены в один кирпич

Если вами будет осуществляться кладка кирпича в 1 кирпич, то можно использовать один из двух методов формирования стены. Первая технология называется вприжим, тогда как другая – вприсык. Первая методика предполагает необходимость приготовления более густого раствора. Вторая предусматривает использование более жидкого материала.

Методику «вприжим» практикуют более опытные мастера. Перед тем как густой раствор будет укладываться на кирпич, необходимо сформировать вертикальный шов методом укладки состава на торцевую часть изделия. В момент нанесения смеси ее следует придерживать кельмой, которая вынимается после того, как удастся сформировать шов.

Рекомендации по проведению работ

Если мастером будет производиться кладка кирпича в 1 кирпич, то он может использовать метод «вприсык», который подразумевает образование канавок в местах расположения вертикальных швов. Наиболее часто после завершения кладки по такому способу производится обработка основания стены. Этот метод, если сочетать его с оштукатуриванием, позволяет образовать прочную конструкцию, для которой нет необходимости в использовании армирующей сетки. Для проведения работ готовится раствор, который прижимается изделием к поверхности предшествующего ряда. Мастер вдавливает кирпич в поверхность, а после постукивает по нему ручкой кельмы, добиваясь окончательного утрамбовывания.

Какой бы метод вами ни был выбран, следует обеспечивать толщину горизонтального шва от 8 до 15 мм. Что касается вертикального, то его параметры должны варьироваться от 8 до 12 мм. Если учитывать данные показатели, то 1 метр кладки будет состоять из 13 рядов. Такие стандарты верны для материала, который выполнен из глины, тогда как силикатные кирпичи предполагают несколько иные параметры.

Определение количества материала для кладки в один кирпич

После того как толщина кладки в 1 кирпич вам стала известна, вы можете определить количество материала, необходимое для работы. Для подобной методики расчет производится в кубических метрах. Для того чтобы сформировать 1 м³ стены, которая будет укладываться в один кирпич, необходимо использовать 400 единиц керамического материала.

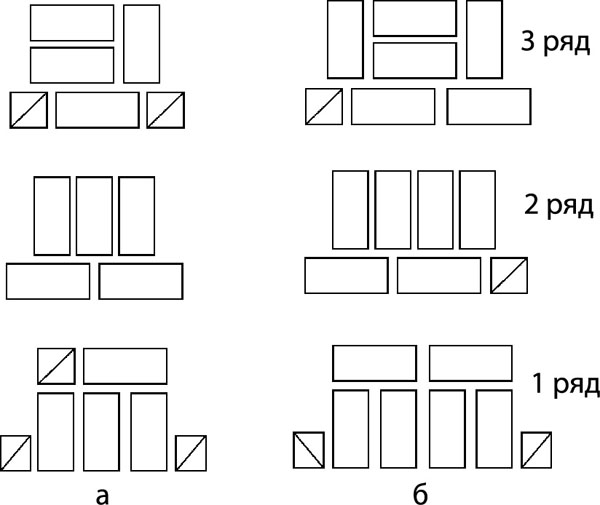

Технология порядовки

Для того чтобы кладка кирпича в 1 кирпич оказалась более прочной и надежной, необходимо подготовить основание, в качестве которого может выступить подкладка из бетона. Это может быть и сам фундамент. На следующем этапе устанавливается порядовка, что представляет собой приспособление из реек или уголков, которые обладают делениями в пределах 77 миллиметров. Они станут определять ширину горизонтально ориентированных рядов. Порядовки выполняют задачу крепежа причального шнура, который контролирует горизонтальное и вертикальное положение кладки. Угловые порядовки следует укрепить скобами.

Если перед вами стоит задача осуществления облицовочных работ, то порядовки можно установить на углах постройки в тех местах, где предполагается примыкание стен. Они размещаются по всему периметру с шагом в 12 метров. В вертикальном шве устанавливается струбцина, которая может быть выполнена из металла или дерева. Через несколько рядов следует установить другую. Между струбцинами вставляется порядовка, которую следует прижать зажимом. Если используется тычковая кладка, то от границы следует отступить 1 см. Если стену предполагается штукатурить после завершения работ, то отступать рекомендуется около 2,5 см.

Что необходимо знать мастеру

Если ведется кирпичная кладка в 1 кирпич, толщина которой была указан выше, то в правую руку мастер берёт кельму, которой можно разравнивать раствор, подтягивая ребром мастерка некоторую часть смеси. Последняя прижимается к вертикальной грани ранее уложенного изделия. Когда используется следующий кирпич при кладке, его следует продвигать левой рукой. Изделие должно скользить по подготовленному раствору. Для начала смесь наносится мастерком, а после кирпич плотно прижимается, по его поверхности мастер постукивает рукояткой инструмента. Для того чтобы исключить провисание причалки, следует установить промежуточные маяки.

Выступающий раствор необходимо устранять для повторного применения. Кирпичная кладка в 1 кирпич, схема которой вам позволит без проблем произвести работы, предполагает смещение изделий в следующем ряду на полкирпича. Важно обеспечить качественное заполнение швов, чтобы исключить продуваемость стены, а также улучшить теплоизоляционные качества.

Заключительные работы

Кладка в 1 кирпич, фото которой представлены в статье, предполагает после завершения работ расшивку швов, при этом следует использовать кельму. Делать это необходимо до того момента, пока раствор окончательно не застынет. Вдавливать смесь внутрь шва необходимо на 2 миллиметра. Для того чтобы стена получилась ровной, следует использовать строительный уровень.

Если кирпичная кладка предполагает электропрогрев, то толщина шва не должна оказаться меньше 12 миллиметров, это касается и применения армированной сетки. Если вы решили использовать методику «вприсык», то следует подготовить раствор с осадкой конуса в 13 см. Укладка кирпича «вприжим» предполагает применение жесткого раствора с осадкой конуса в 9 сантиметров. Швам при заключительной расшивке можно придать выпуклую, треугольную, закругленную, вогнутую или прямоугольную форму.

Кирпичная кладка в 1 кирпич, схема которой позволит вам осуществить работы без ошибок, предполагает очищение поверхности материала с помощью щетки или ветоши. Далее можно расшивать вертикальные швы, а после приступать к горизонтальным. Расшивку можно производить с помощью специальных приспособлений, приобретенных в магазине строительных материалов, или, используя альтернативные решения. Последний вариант может быть выражен в применении садового шланга, который предварительно разрезается таким образом, чтобы при расшивке его было удобно держать, сгибая пополам. Иногда используют для этой цели и толстые шнуры, которые позволяют получить красивый декоративный шов.

Удачных вам строительных работ!

Планы занятий и схема работ для диплома Кирпичная кладка Контрольный список 1 уровня

Модуль CC1001K: Знать, как выполнять безопасные методы работы

• ОБЗОР МОДУЛЯ

  : Целью этого модуля является предоставление учащимся знаний о том, как:
  • безопасно работать в строительной среде.
  Знания, полученные учащимся, позволят ему:
  • понять, как получить соответствующую информацию о безопасности и использовать соответствующие процедуры безопасности в своей организации.

• Урок 1 Запланировано:

  Дата

• Урок 2 Запланировано:

  Дата
• D6AB»>

  Урок 3 Планируется:

  Дата

• Урок 4 Планируется:

  Дата

• Урок 5 Планируется:

  Дата

• Урок 6 Планируется:

  Дата

• Урок 7 Планируется:

  Дата

• Урок 8 Планируется:

  Дата

• Урок 9 Планируется:

  Дата

• Урок 10 Планируется:

  Дата

• Урок 11 Планируется:

  Дата

• Урок 12 Запланировано: ОКОНЧАНИЕ ТЕСТИРОВАНИЯ УСТРОЙСТВА (НЕСКОЛЬКО ВЫБОРОВ)

  Дата

Модуль CC1002K: Знание информации, количества и общение с другими

• ОБЗОР МОДУЛЯ

  : Целью этого модуля является предоставление учащимся знаний о том, как:
  • безопасно работать в строительной среде.
  Знания, полученные учащимся, позволят ему:
  • понять, как получить соответствующую информацию о безопасности и использовать соответствующие процедуры безопасности в своей организации.

• Урок 1 Запланировано:

  Дата

• Урок 2 Запланировано:

  Дата

• Урок 3 Планируется:

  Дата

• Запланировано занятие 4: ОКОНЧАНИЕ ТЕСТИРОВАНИЯ УСТРОЙСТВА (НЕСКОЛЬКО ВЫБОРОВ)

  Дата

Модуль CC1003K: Знание методов и технологий строительства

• ОБЗОР МОДУЛЯ

  : Целью этого модуля является предоставление учащимся знаний о:
  • методах и технологиях строительства.
  Знания, полученные учащимся, позволят ему описать:
  • ряд строительных материалов, используемых в строительной отрасли
  • их пригодность для строительства современных зданий.

• Урок 1 Запланировано:

  Дата

• Урок 2 Запланировано:

  Дата

• Урок 3 Планируется:

  Дата

• Урок 4 Планируется:

  Дата

• Урок 5 Планируется:

  Дата

• Урок 6 Планируется:

  Дата

• Запланировано занятие 7: ОКОНЧАНИЕ ТЕСТИРОВАНИЯ УСТРОЙСТВА (НЕСКОЛЬКО ВЫБОРОВ)

  Дата

Модуль CC1014K: Знание базовых навыков укладки блоков

• ОБЗОР МОДУЛЯ

  : Целью этого модуля является предоставление учащимся знаний для:
  • интерпретации инструкций
  • выбора материалов, компонентов, инструментов и оборудования
  • развития основных навыков кладки блоков.
  Знания, полученные учащимся, позволят ему:
  • понимать, как интерпретировать информацию
  • строить базовые блок-стены

• Урок 1 Запланировано:

  Дата

• Урок 2 Запланировано:

  Дата

• Урок 2 Запланировано:

  Дата

• Урок 3 Планируется:

  Дата

• Запланировано занятие 4: ОКОНЧАНИЕ ТЕСТИРОВАНИЯ УСТРОЙСТВА (НЕСКОЛЬКО ВЫБОРОВ)

  Дата

Модуль CC1015K: Знание основных навыков кладки кирпича

• ОБЗОР МОДУЛЯ: Целью этого модуля является предоставление учащимся знаний, чтобы:
  • интерпретировать инструкции, выбирать материалы, компоненты, инструменты и оборудование
  • развивать основные навыки кладки кирпича
  • устанавливать, резать и собирать основные кирпичи- стены толщиной до одного кирпича
  Знания, полученные учащимся, позволят ему:
  • интерпретировать информацию
  • понимать, как строить простой кирпич

• Урок 1 Запланировано:

  Дата

• Урок 2 Запланировано:

  Дата

• Урок 3 Планируется:

  Дата

• Урок 4 Планируется:

  Дата

• Урок 5 Планируется:

  Дата

• Урок 6 Планируется:

  Дата

Модуль CC1016K: Знайте, как выполнять базовые работы по возведению полых стен.

• ОБЗОР МОДУЛЯ

  : Целью этого модуля является предоставление учащимся знаний, необходимых для:
  • интерпретации инструкций и выбора материалов, компонентов, инструментов и оборудования
  • конструирования основных полых стен.
  Знания, полученные учащимся, позволят ему:
  • интерпретировать информацию
  • понять, как строить основные стены полости.


• Урок 1 Запланировано:

  Дата

• Урок 2 Запланировано:

  Дата

• Урок 3 Планируется:

  Дата

• Запланировано занятие 4: ОКОНЧАНИЕ ТЕСТИРОВАНИЯ УСТРОЙСТВА (НЕСКОЛЬКО ВЫБОРОВ)

  Дата

Модуль CC1017K: Знать, как внести свой вклад в установку и строительство основных каменных конструкций до уровня влажного слоя

• ОБЗОР МОДУЛЯ: Целью этого модуля является предоставление учащимся знаний, чтобы:
  • интерпретировать инструкции по выбору материалов, компонентов, инструментов и оборудования
  • устанавливать и строить основные каменные конструкции до уровня влажного слоя.
  Знания, полученные учащимся, позволят ему:
  • интерпретировать информацию, чтобы установить и построить базовые каменные конструкции до уровня гидроизоляции

• Урок 1 Запланировано:

  Дата

• Урок 2 Запланировано:

  Дата

• Урок 3 Планируется:

  Дата

• Урок 4 Планируется:

  Дата

• Запланировано занятие 5: ОКОНЧАНИЕ ТЕСТИРОВАНИЯ УСТРОЙСТВА (НЕСКОЛЬКО ВЫБОРОВ)

  Дата

Введение в диплом CSkills по кирпичной кладке.

Модуль CC1001K: Знать, как выполнять безопасные методы работы, урок 1

• Этот урок запланирован для: занятие длится 1 час 30 минут

  Дата

• ЦЕЛИ И ЗАДАЧИ:
  Информировать учащихся о здоровье и безопасности, а также о важности здоровья и безопасности.

• 1.1 определить основные законодательные акты по охране труда и технике безопасности, касающиеся: здоровья и безопасности на рабочем месте, сообщения о травмах, заболеваниях и опасных происшествиях, контроля веществ, опасных для здоровья, строительства, проектирования и управления, обеспечения и использования рабочего оборудования, ручного обращения, средств индивидуальной защиты. оборудования и работы на высоте для строительных площадок.

• 1.2 описывает основные обязанности работодателя в соответствии с Законом об охране здоровья и безопасности на рабочем месте (HASWA), касающиеся безопасной рабочей среды, надлежащего обучения, информации о здоровье и безопасности, а также оценки рисков и надзора

• 1.3 описывает основные обязанности сотрудников в соответствии с HASWA, касающиеся: безопасной работы, работы в партнерстве с работодателем и сообщения об опасностях и несчастных случаях

• 1. 4 объяснить роли и обязанности Руководителя по охране труда и технике безопасности (HSE), включая правоприменение, законодательство, консультации и проверки

• 1.5 определить источники информации о здоровье и безопасности, включая HSE, ConstructionSkills, Королевское общество по предотвращению несчастных случаев (RoSPA), Комиссию по охране труда и технике безопасности (HSC) и Королевское общество по укреплению здоровья (RSPH).

• Оценщик должен подписать по завершении.

  Подписать

Модуль CC1001K: Знать, как выполнять урок 2 по технике безопасности

Модуль CC1001K: Знать, как проводить урок 3 по технике безопасности

Модуль CC1001K: Знать, как проводить урок по технике безопасности 4 Знать, как проводить безопасные методы работы, урок 5

Модуль CC1001K: Знать, как выполнять безопасные методы работы, урок 6

Модуль CC1001K: Знать, как выполнять безопасные методы работы, урок 7

• Этот урок запланирован для: занятие длится 1 час 30 минут

  Дата

• ЦЕЛИ И ЗАДАЧИ:
  Информировать учащихся о здоровье и безопасности, а также о важности здоровья и безопасности.

• 5.1 описание процедур безопасного подъема

• 5.2 объяснить важность использования оборудования для обеспечения безопасности на площадке, включая защиту краев, страховочные сетки, привязные ремни и стропы, страховочные мешки и барьеры

• 5.3 определить ключевое законодательство, касающееся ручного обращения, предоставления и использования рабочего оборудования, контроля опасных веществ и подъемных операций и подъемного оборудования, которое регулирует безопасное обращение с материалами и оборудованием, включая гипсокартон, гипс в мешках, цемент в мешках, жидкости, обработанные древесина, необработанная древесина, кирпичи, блоки, заполнители в мешках и насыпью, покрасочные сосуды и оборудование под давлением, пневматическое и гидравлическое оборудование, электроинструменты

• 5. 4 опишите важность процедур контроля отходов на рабочем месте

• Оценщик должен подписать по завершении.

  Подписать

Модуль CC1001K: Знать, как проводить урок безопасной работы 8

Модуль CC1001K: Знать, как проводить урок безопасной работы 9

Модуль CC1001K: Знать, как проводить урок безопасной работы 10

• Этот урок запланирован для: занятие длится 1 час 30 минут

  Дата

• ЦЕЛИ И ЗАДАЧИ:
  Информировать учащихся о здоровье и безопасности, а также о важности здоровья и безопасности.

• 8.1 определить типы средств индивидуальной защиты, используемых на рабочем месте, включая каску, лицевую маску, щиток для глаз, дыхательный аппарат, пылезащитную маску, светоотражающие жилеты, ботинки со стальным подноском, наушники, перчатки, защиту от солнца, защитный крем и одежду

• 8. 2 указать важность правильного хранения и ухода за СИЗ

• 8.3 описывают важность использования СИЗ

• 8.4 укажите законодательство, регулирующее СИЗ, включая контроль опасных веществ, обеспечение и использование рабочего оборудования, средства защиты головы и СИЗ

• 8.5 определить цели СИЗ

• 8.6 описывает возможные последствия, перечисленные выше в 4.6, неиспользования СИЗ

• Оценщик должен подписать по завершении.

  Подписать

Модуль CC1001K: Знать, как проводить безопасные методы работы, урок 11

Модуль CC1001K: Знать, как проводить безопасные методы работы, урок 11

Модуль CC1001K: Знать, как выполнять безопасные методы работы, урок 12

Модуль CC1002K: Знание информации, количества и общение с другими Урок 1

Модуль CC1002K: Знание информации, количества и общение с другими Урок 2

• Этот урок запланирован для: занятие длится 1 час 30 минут

  Дата

• ЦЕЛИ И ЗАДАЧИ:
  Познакомить учащихся с тем, как общаться, подсчитывать количество материалов

• 2. 1 определить основные методы, используемые для расчета количества материала, включая линейные и периметральные в метрах и миллиметрах

• Оценщик должен подписать по завершении.

  Подписать

Модуль CC1002K: Знание информации, количественных показателей и общение с другими Урок 3

Модуль CC1002K: Знание информации, количественных показателей и общение с другими Урок 4 : Знание методов и технологий строительства Урок 2

Модуль CC1003K: Знание методов и технологий строительства Урок 3

• Этот урок запланирован для: занятие длится 1 час 30 минут

  Дата

• ЦЕЛИ И ЗАДАЧИ:
  Познакомить учащихся с тем, как общаться, подсчитывать количество материалов

• 3. 1 определить подходящие крепления для крыши, включая ремни, подвесы и неагрессивные крепления.

• 3.2 государственные методы устройства крыш, включая традиционные, современные, плоские и скатные

• 3.3 определить причину настенной пластины

• 3.4 указать назначение ремней для крепления к стене

• 3.5 описание назначения компонентов крыши, включая конек, прогон, обжиг, обрешетку, черепицу, бордюр, стеновую плиту, распорки, войлок, шифер, накладные планки и софит

• Оценщик должен подписать по завершении.

  Подписать

Модуль CC1003K: Знание методов строительства и технологии строительства Урок 4 ТЕХНОЛОГИЯ ЧЕРТЕЖА

Модуль CC1003K: Знание методов строительства и технологии строительства Урок 5 ТЕХНОЛОГИЯ ЧЕРТЕЖА

Модуль CC1003K: Знание методов строительства и технологии строительства Урок 6 ТЕХНОЛОГИЯ ЧЕРТЕЖА

Этот урок запланирован для: занятие длится 1 час 30 минут

Дата

ЦЕЛИ И ЗАДАЧИ:
Познакомить учащихся с тем, как общаться, подсчитывать количество материалов

3. 1 эскиз основных компонентов крыши, включая конек, прогон, обжиг, обрешетку, черепицу, бордюр, стеновую плиту, распорки, войлок, шифер, накладки и софит

Оценщик должен подписать по завершении.

Подписать

Модуль CC1003K: Знание методов и технологий строительства. Урок 7

Модуль CC1014K: Знание основных навыков кладки блоков, урок 1

Модуль CC1014K: Знание, как выполнять основные навыки кладки блоков, урок 2 как выполнять базовые навыки кладки блоков, урок 3

Модуль CC1014K: Знать, как выполнять основные навыки кладки блоков, урок 4

Модуль CC1015K: Знать, как выполнять основные навыки кладки кирпича, урок 1

Модуль CC1015K: Знать, как выполнять основные

Модуль CC1015K: Знание основных навыков кладки кирпича, урок 3

Модуль CC1015K: Знание основных навыков кладки кирпича, урок 4

Модуль CC1015K: Знание основных навыков кладки кирпича, урок 5

Модуль CC1015K: Знать, как выполнять базовые навыки кладки кирпича, урок 6

Модуль CC1015K: Знать, как выполнять базовую кладку кирпича g навыки, урок 6

Модуль CC1016K: Знать, как выполнять основные работы по возведению полых стен, урок 1

Модуль CC1016K: Знать, как выполнять базовые работы по возведению полых стен, урок 2

Модуль CC1016K: Знать, как выполнять базовые работы по возведению полых стен, урок 3

Модуль CC1016K: Знать, как выполнять базовое возведение полых стен, урок 4

Модуль CC1017K: Знать, как участвовать в установке и возведении основных каменных конструкций до уровня влажного слоя, урок 1

Модуль CC1017K: Знать, как участвовать в установке и строительство основных каменных конструкций до уровня урока 2

Модуль CC1017K: Знать, как внести свой вклад в установку и строительство основных каменных конструкций до уровня курса 3 урока

Модуль CC1017K: Знать, как внести свой вклад в установку и строительство базовые каменные конструкции до влажного уровня курса урок 4

Модуль CC1017K: Знать, как внести свой вклад в установку и строительство основных каменных конструкций до плотины р уровень курса урок 5

ссылка скопирована

Мэтью Дэвис-00754789

Планы занятий и схема работ для диплома Кирпичная кладка 1 уровень

Используйте этот шаблон ×

iAuditor — ведущее в мире приложение для проверки

Начните работу с этим шаблоном в iAuditor, чтобы редактировать, сохранять, делиться и реализовывать свои процессы.

Загрузить в iAuditor Распечатать в формате PDF

Шаблоны, доступные в нашей Публичной библиотеке, были созданы нашими клиентами и сотрудниками, чтобы помочь вам начать использовать решения SafetyCulture. Шаблоны предназначены для использования только в качестве гипотетических примеров и не должны использоваться в качестве замены профессиональной консультации. Вам следует обратиться за собственным профессиональным советом, чтобы определить, разрешено ли использование шаблона на вашем рабочем месте или в вашей юрисдикции. Точность любых рейтингов или баллов, отображаемых в нашей Публичной библиотеке, не проверялась SafetyCulture.Пользователи нашей платформы могут предоставить неверный или вводящий в заблуждение рейтинг или оценку. Вам следует самостоятельно определить, подходит ли шаблон к вашим обстоятельствам. Вы можете использовать нашу Публичную библиотеку для поиска по таким критериям, как отрасль и тематика. Результаты поиска основаны на их релевантности вашему запросу и другим критериям. Мы можем размещать контрольные списки на основе тем, которые, по нашему мнению, могут представлять интерес для наших клиентов.

Каменщик / Институт ученичества и технического образования

Справочный номер: ST0095

Детали стандарта

ПРОФЕССИОНАЛЬНАЯ ПРОФИЛЬ

Строительный сектор является движущей силой экономики Великобритании, в нем занято три миллиона человек и 6.4% ВВП. Мало того, строительная отрасль играет центральную роль в строительстве домов, школ, больниц, энергетической и транспортной инфраструктуры, в которых нуждается наше общество. Карьера в строительной отрасли не похожа ни на что другое. Кладка кирпича является основной функцией в строительном секторе, особенно в секторе домостроения. Правительство поставило цель построить значительно больше новых домов в ближайшие годы, и поэтому спрос на каменщиков никогда не был выше.

Каменщики укладывают кирпичи, блоки и другие виды строительных компонентов на раствор для возведения и ремонта стен, фундаментов, перегородок, арок и других конструкций, например дымовых труб.Они также могут отремонтировать кирпичную кладку и каменную кладку в рамках реставрационных проектов. Диапазон площадок и проектов, над которыми будут работать каменщики, включает в себя крупные коммерческие проекты, новые постройки жилья, переделки, расширения и реставрации. Каменщик может работать один на один или на более крупных работах, когда его группа каменщиков (банда) может работать на определенной части здания вместе с другими бригадами каменщиков, а также другими профессиями.

ОСНОВНЫЕ ЗНАНИЯ, НАВЫКИ И ПОВЕДЕНИЕ ТРЕБОВАНИЯ

Знания

Здоровье и безопасность: Опасности для здоровья и безопасности, действующие правила и законодательство, включая COSHH/оценки рисков и понимание важности формулировок методов. Своды правил и безопасных методов работы, включая осведомленность об асбесте и правильное использование средств индивидуальной защиты (СИЗ).

Служба поддержки клиентов: Принципы качественного обслуживания клиентов. Установление потребностей других (коллег, клиентов и других заинтересованных сторон). Уважайте рабочую среду, включая собственность клиентов, влияние на другие профессии и проект. Получение и поддержание высокой репутации в отрасли среди клиентов, коллег и представителей отрасли, таких как поставщики и производители.

Связь: Различные способы связи. Как общаться четко, четко и правильно. Как адаптировать стиль общения к различным ситуациям.

Здания: Различные эпохи, типы методов строительства, вопросы изоляции, устойчивость, управление объектами, защита от огня, влаги и воздуха. Камины и дымоходы. Влагонепроницаемые слои и использование кирпичных стяжек. Осведомленность о расположении деревьев и услуг и их влиянии на типы фундамента.

Энергоэффективность: Важность и соображения тепловых качеств, воздухонепроницаемости и вентиляции зданий.

Материалы: Типы материалов, их применение и стоимость. Виды облигаций и их использование. Бетон и дренаж. Осведомленность о затратах и ​​экологические соображения/осведомленность об отходах управление и рециркуляция поверхностных вод.

Альтернативные методы строительства: Современные методы строительства, технологии быстрого строительства, альтернативные системы облицовки из блоков, кирпичной кладки, стали и дерева.

Радиальная и рядовая кирпичная кладка: Разметить и построить кирпичную кладку, включая сложные арки и окружающую кирпичную кладку, изогнутую в плане, вогнутую и выпуклую кирпичную кладку и битую кирпичную кладку.

Элементарная и усиленная кирпичная кладка: Разметка и сборка кирпичной кладки, в том числе сложных декоративных элементов, тупых/острых углов и усиленной кирпичной кладки

Камины и дымоходы: Выберите материалы и ресурсы, необходимые для установки и строительства каминов и дымоходов с использованием таких материалов, как очаги, плинтуса, дымоходы, дымоходы и другие современные методы.

Навыки

Подготовка материалов: Определение качества и количества строительного материала, включая пропорции раствора и бетона. Площади и объемы материалов и ресурсов

Безопасная работа: Соблюдать соответствующие законы по охране труда и технике безопасности, своды правил и применять безопасные методы работы, в том числе при работе на высоте. Безопасное использование «дисковых резаков» и бензорезов.

Рабочая зона: Выберите соответствующие инструменты, оборудование и материалы (например, мастерок, уровни, кирпичные стяжки, DPC, изоляцию, смесители, перемычки и т. д.) для использования при установке и возведении каменных стен.Поддерживайте чистую рабочую среду.

Каменные конструкции: Интерпретация чертежей и спецификаций. Измерьте рабочую зону и разложите по плану первые ряды кирпичей, включая стыки отверстий и влажный ряд. Смешайте раствор вручную или с помощью механической мешалки. Уложите кирпичи, чтобы установить размеры, и нанесите раствор мастерком до завершения. Придайте форму и обрежьте кирпичи/блоки с помощью молотков, зубил и электроинструментов. Использование лазерных уровней, спиртовых уровней, оптических уровней и струнных линий для проверки того, что курсы являются прямыми, горизонтальными и вертикальными и проложены по калибру.Обеспечить тепловые качества, воздухонепроницаемость и вентиляцию. Удалите отходы. Ремонт и обновление каменных конструкций.

Радиальная и битая кирпичная кладка: Разметьте и соберите кирпичную кладку, включая простые арки и окружающую кирпичную кладку.

Элементарная и усиленная кирпичная кладка: Разметьте и соберите кирпичную кладку, включая обычные декоративные элементы, такие как выступы и простые выступы.

Другая кирпичная кладка: Кладка блоков.Полые стены, включающие проемы, смотровые камеры кирпича, отделку швов, установленные квадратом, установленные на мерной рейке и/или профилях.

Строительные технологии: Выберите материалы и ресурсы, необходимые для установки и укладки бетона, дренажа и других материалов основания.

Поведение

Позитивное и зрелое отношение: Добросовестный, пунктуальный, увлеченный, надежный и профессиональный, включая внешний вид. Возьмите на себя ответственность за личные суждения и действия.Помните о пределах личной компетентности. Демонстрируйте стремление и энергию в выполнении требований роли, в том числе в сроках и будьте активными, а не реагирующими. Проявляйте честность и добросовестность, завоевывая доверие клиентов и коллег и выполняя обязанности этично и чутко. Демонстрировать осознание равенства и разнообразия во всех аспектах роли.

Ориентация на качество: Быть надежным, производительным, эффективным и ориентированным на качество в работе и личных стандартах в соответствии с действующими промышленными стандартами. Осведомленность и рассмотрение других профессий, например, возведение стен таким образом, чтобы можно было проложить трубы и электропроводку. Поддерживайте рабочее место в чистоте и порядке. Обеспечьте хорошее обслуживание клиентов. Уделяйте внимание надлежащему использованию ресурсов и личных действий в отношении экологических, социальных и экономических факторов и их воздействия.

Эффективная коммуникация: Устная (включая аудирование), письменная, язык тела и презентация. Сотрудничайте с другими людьми, например с коллегами, клиентами, архитекторами, менеджерами по контрактам, представителями других профессий, клиентами, поставщиками и общественностью, независимо от расы, пола, сексуальной ориентации или других характеристик.

Самомотивированный ученик: Определите потребности личного развития и примите меры для их удовлетворения. Будьте в курсе лучших практик и новых технологий. Проявите инициативу, чтобы самостоятельно завершить работу и решить проблемы, ища важную информацию.

ПРОДОЛЖИТЕЛЬНОСТЬ

Обычное время завершения составляет 24-30 месяцев. Это может уменьшиться, если ученик ранее приобрел соответствующие знания и навыки.

ВСТУПИТЕЛЬНЫЕ ТРЕБОВАНИЯ

Вступительные требования будут определяться отдельными работодателями.

АНГЛИЙСКИЙ ЯЗЫК И МАТЕМАТИКА

Если ученик еще не достиг уровня 1, он должен достичь уровня 1 по английскому языку и математике и пройти тест на уровень 2, прежде чем сдавать итоговую оценку.

ССЫЛКА НА ПРОФЕССИОНАЛЬНУЮ РЕГИСТРАЦИЮ

По завершении этого ученичества ученик должен соответствовать требованиям для получения карты схемы сертификации строительных навыков (CSCS) соответствующего уровня.

УРОВЕНЬ

Это уровень 2 ученичества.

ДАТА ПРОВЕРКИ

Этот стандарт ученичества будет пересмотрен через три года.

---

Авторские права Crown © 2022. Вы можете повторно использовать эту информацию (не включая логотипы) бесплатно в любом формате и на любом носителе в соответствии с условиями лицензии Open Government. Посетите www.nationalarchives.gov.uk/doc/open-government-licence

.

16 деталей впечатляющей кирпичной кладки

Сохранить картинку!

• Автор Фабиан Дейтиар | 9005

9076
9001

Или

https://www.archdaily.com/797369/16-details-of-impressive-brickworkClipboard»COPY»Copy

Широкий диапазон расположения кирпичной кладки позволяет создавать различные пространственные конфигурации. Рожденный в печи, кирпич украшает и укрепляет, защищает и — в разной степени — наполняет естественным светом помещения, которые нуждаются в слабом естественном освещении.

На протяжении всей истории традиционная кладка кирпича состояла из предопределенного расположения частей и веревочных линий, определяющих консистенцию и расположение каждого отдельного кирпича.Но есть много других способов использовать этот многогранный, вневременной материал, поэтому мы выбрали 16 проектов, демонстрирующих потенциал скромного кирпича.

Ниже вы найдете 16 деталей конструкции из проектов, в которых изобретательно используются кирпичи.

01. Дом Сит / Франсиско Кадау

Сохранить эту картинку!

Предоставлено Francisco Cadau oficina de arquitectura

+ 81

02. Brick House / Ventura Virzi arquitectos

Сохранить эту фотографию!

через © Ventura Virzi arquitectos

+ 81

03.Дом Алехандры / Cekada-Romanos Arquitectos

Сохранить эту картинку!

через © CEKADA-ROMANOS arquitectos

+ 81

04. YAS House / Estudio Arzubialde

Сохраните эту фотографию!

via © Estudio Arzubialde

+ 81

05. House Parque Leloir / Becker & Ferrari Arquitectos

Сохранить эту фотографию!

через © Becker Ferrari arquitectos

+ 81

06. Кирпичный дом / AZL architects

Сохранить эту фотографию!

через © AZL architects

+ 81

07.Alfonsina House / CEKADA-ROMANOS Arquitectos

Сохраните эту картинку!

через © CEKADA-ROMANOS arquitectos

+ 81

08. Дома Corisco / RVdM Arquitectos

Сохраните эту фотографию!

через © RVdM Arquitectos

+ 81

09. Quinta House / RAIZALCUBO Arquitectura

Сохраните это фото!

через © RAIZALCUBO Arquitectura

+ 81

10. Casa Tabique / TAC Taller de Arquitectura Contextual

Сохранить эту картинку!

через © TAC Taller de Arquitectura Contextual

+ 81

11.GPL House / Estudio BLT

Сохранить эту картинку!

через © Estudio BLT

+ 81

12. RedHouse / Hans Kabsch Vela

Сохраните это фото!

через © Hans Kabsch Vela

+ 81

13. Дом «U» / Элеонора Аквиланте, Ариэль Буш Arquitectos

Сохраните эту фотографию!

via © Eleonora Aquilante, Ariel Busch Arquitectos

+ 81

14. Дом в Карризале / Даниэль Морено + Себастьян Калеро

Сохранить эту фотографию!

через © Daniel Moreno + Sebastián Calero

+ 81

15.712 House / H Arquitectes

Сохраните эту картинку!

via © H Arquitectes

+ 81

16. Экспериментальный кирпичный павильон / Estudio Botteri-Connell

Сохранить эту фотографию!

через © Estudio Botteri-Connell

+ 81

Полное руководство по обучению каменщикам

Каменщики — жизненно важная профессия в строительной отрасли, отвечающая за укладку кирпича, предварительно вырезанного камня и бетонных блоков на раствор. Они строят, расширяют и ремонтируют жилые и коммерческие здания и другие конструкции, такие как фундаменты, стены, дымоходы или декоративную кладку. Достижение конца проекта и возможность сказать: «Я построил это» дает каменщикам настоящее чувство достижения.

Здесь мы рассмотрим, что предлагает ученичество каменщиков, различные виды ученичества, навыки и опыт, которые оно позволяет вам развить, возможности будущего карьерного роста и многое другое.

Что такое ученичество каменщиков?

Если вы думаете о том, чтобы стать каменщиком, обучение каменщику — один из лучших путей в ремесло.Ученичество в кладке кирпича дает вам опыт работы, а также обучение в классе, заработную плату и признанные на национальном уровне квалификации в конце вашей программы. Вы разовьете необходимые навыки, которые откроют перед вами множество дверей в увлекательном мире работы в строительстве.

Подробнее об ученичестве можно узнать здесь.

Как проходят курсы каменщиков?

Ваше время в качестве ученика каменщика, как правило, будет разделено между вашим работодателем и учебным заведением (например, колледжем), при этом не менее 20% вашего обычного рабочего времени будет потрачено на обучение. Ваше обучение может проходить каждую неделю, каждый месяц или в отдельный период времени, и оно может проходить на вашем рабочем месте, у вашего поставщика услуг обучения или в Интернете. Ваш поставщик услуг по обучению обычно сообщает вам, когда и где будет проходить ваше обучение.

Когда вы проходите обучение кладке кирпича, ваш опыт будет зависеть от вашего места работы. Работа подмастерьем каменщика в компании, которая строит дома с нуля, приведет к получению опыта, отличного от работы в фирме, которая занимается ремонтом.Тем не менее, самое замечательное в обучении каменщику то, что где бы вы ни работали, вы будете изучать одни и те же признанные на национальном уровне навыки и модели поведения, а также приобретать знания в более широкой строительной отрасли.

Кроме того, обучение кладке кирпича — это гораздо больше, чем кладка кирпичей — вы освоите гораздо больше жизненно важных навыков и компетенций, которые мы рассмотрим позже, а также основные знания о строительной площадке, которые можно применять на протяжении всего строительства.

Сколько длится обучение каменщику?

Обычно обучение каменщику занимает от 24 до 30 месяцев, хотя это зависит от уровня квалификации, поставщика обучения, а иногда и работодателя.

Хотя это не всегда так, ускоренное обучение в торговле Барратта длится 18 месяцев — подробнее об этом можно прочитать здесь.

Сколько я зарабатываю в качестве ученика каменщика?

Будучи подмастерьем каменщика, вы имеете право на получение как минимум национальной минимальной заработной платы — ее уровень зависит от вашего возраста.

Вам платят за:

• Ваше обычное рабочее время
• Обучение, являющееся частью вашего ученичества
• Изучайте математику и английский язык, если они являются частью вашего обучения.

Кроме того, вы имеете право как минимум на минимальный отпуск (ежегодный отпуск) – не менее 20 дней в году плюс праздничные дни.

Какие существуют виды обучения кладке кирпича?

Стажировка – уровень 1 по кладке кирпича

Если у вас практически нет квалификации или опыта работы, стажировка по кладке кирпича может быть для вас идеальной. Строительные стажировки предназначены для того, чтобы стать первым шагом на пути к карьере в строительстве, предлагая молодым людям навыки и уверенность, необходимые им в мире труда.Хотя они отличаются от ученичества:

• Последние от 6 недель до 12 месяцев
• Развитие навыков трудоустройства и цифровых навыков, а также математики и английского языка
• Стажировка продолжительностью не менее 70 часов.

Чтобы иметь право на участие, вы должны:

• Быть в возрасте от 18 до 24 лет
• Иметь право работать в Великобритании
• Быть безработным и практически не иметь опыта работы
• Не иметь квалификации выше GCSE.

Подробнее о стажировках в строительстве можно узнать здесь.

Стандарт обучения каменщика 2-го уровня

Уровень 2 ученичества в кладке кирпича является стандартной квалификацией, признанной на национальном уровне и востребованной работодателями.

• Для завершения требуется 24–30 месяцев, хотя, если вы ранее прошли курсы по кладке кирпича или имеете соответствующий опыт, этот срок может быть сокращен
• Если вы еще этого не сделали, вам необходимо пройти уровень 1 по математике на английском языке (это можно сделать во время обучения), а также пройти уровень 2 до завершения программы
• Завершение обучения означает, что вы соответствуете требованиям карты CSCS для безопасной работы на объекте.

Узнайте, как выглядит день из жизни подмастерья каменщика.

Обучение каменщику 3-го уровня

Можно повысить уровень своих навыков и пройти обучение кладке кирпича 3-го уровня:

• Во-первых, вы должны пройти курс каменщика 2-го уровня
• Обычно действует 24 месяца
• По завершении вы получите диплом продвинутого уровня по кладке кирпича и NVQ уровня 3 по кладке кирпича.

Уровень 3 (или продвинутый) эквивалентен двум уровням A, и многие продолжают специализироваться в определенной области кирпичной кладки, такой как наследие, или даже поступают в университет.

Чему вы научитесь во время обучения каменщику?

Жизнь каменщика — это гораздо больше, чем кладка кирпичей. Давайте посмотрим, какие еще важные навыки вы приобретете во время обучения каменщику:

Здоровье и безопасность

Опасности для здоровья и безопасности, действующие правила и законодательство, а также важность утверждений метода. Своды правил и безопасных методов работы, включая осведомленность об асбесте и правильное использование СИЗ.

Отдел обслуживания клиентов

Принципы качественного обслуживания клиентов. Получение и поддержание высокой репутации в отрасли среди клиентов, коллег и представителей отрасли, таких как поставщики и производители.

Связь

Различные способы связи. Как общаться четко, четко и правильно. Как адаптировать стиль общения к различным ситуациям.

Здания

Различные эпохи, типы методов строительства, вопросы изоляции, устойчивость, управление объектами, защита от огня, влаги и воздуха.

Энергоэффективность

Важность и соображения тепловых качеств, воздухонепроницаемости и вентиляции зданий.

Материалы

Типы материалов, их использование и стоимость. Осведомленность о затратах и ​​экологические соображения/осведомленность об отходах управление и рециркуляция поверхностных вод.

Альтернативные методы строительства

Современные методы строительства, технологии быстрого строительства, альтернативные блочные, кирпичные, стальные и деревянные облицовочные системы.

Радиальная и рядовая кирпичная кладка

Разметить и построить кирпичную кладку, включая сложные арки и окружающую кирпичную кладку, криволинейную в плане, вогнутую и выпуклую кирпичную кладку и битую кирпичную кладку.

Элементарная и усиленная кирпичная кладка

Установка и строительство кирпичной кладки, в том числе сложных декоративных элементов, тупых/острых углов и усиленной кирпичной кладки.

Камины и дымоходы

Выберите материалы и ресурсы, необходимые для установки и строительства каминов и дымоходов с использованием таких материалов, как очаги, плинтуса, вкладыши для дымоходов, дымоходы и другие современные методы.

Будущие перспективы и карьерный рост

Тех, кто прошел обучение каменной кладке, ждет блестящее будущее. Квалифицированные каменщики пользуются большим спросом в строительной отрасли, поэтому вы будете пользоваться большим спросом у работодателей.Если вы хотите работать над крупными жилищными комплексами, коммерческими ремонтами или кладкой исторической кирпичной кладки, обучение каменщику откроет перед вами многие двери. И он также предлагает среднюю зарплату свыше 40 000 фунтов стерлингов.

Многие затем открывают собственный бизнес по кладке кирпича или становятся начальниками участков, чтобы обучать других каменщиков-подмастерьев, или специализируются в других областях, таких как каменная кладка.

Как подать заявку на обучение каменщику

Чтобы подать заявку на обучение каменщику, обратитесь в государственную службу ученичества, чтобы начать свое путешествие.

Узнайте больше о роли каменщика

Для получения дополнительной информации о каменщике ознакомьтесь с вакансией на Go Construct здесь.

Описание работы каменщика (как стать?)

Как стать каменщиком

Есть несколько способов стать каменщиком. Вы можете получить необходимую квалификацию, пройдя курс обучения в колледже, стажировку или стажировку на рабочем месте.

Вам следует изучить эти маршруты, чтобы найти тот, который подходит именно вам. Хотя в некоторых вариантах будут указаны квалификационные требования, многие работодатели больше заинтересованы в людях, полных энтузиазма, желающих учиться и способных следовать инструкциям.

Для работы на стройке вам может понадобиться карточка схемы сертификации строительных навыков (CSCS).

Колледж

Ваш местный колледж или учебное заведение может предложить такие курсы, как сертификат 1-го уровня по строительным навыкам, диплом 2-го уровня по кладке кирпича или диплом 2-го уровня по работе с мастерком.

Вам понадобится:

• 2 или менее экзаменов GCSE в классах с 3 по 1 (от D до G) или эквивалент (курс уровня 1)
• 2 или более экзаменов GCSE в классах с 9 по 3 (от A* до D) или эквивалентных (курс уровня 2).

Некоторые колледжи предлагают неполный рабочий день краткосрочные курсы по кладке кирпича, которые могут быть хорошим способом узнать, подходит ли вам эта работа, особенно если у вас нет опыта или вы думаете о смене карьеры.

Ученичество

Стажировка в строительной фирме — хороший путь в отрасль.

Стажировка открыта для всех, кто старше 16 лет. В качестве ученика вы будете полностью заняты в своей компании и должны работать не менее 30 часов в неделю. Ваше время будет разделено между опытом работы и обучением в колледже или учебном заведении.

Промежуточное обучение каменщику предполагает два года обучения на рабочем месте и время у поставщика обучения. Для этого вам понадобятся GCSE (включая английский язык и математику) или эквивалентные квалификации.

Работа

Если вы можете устроиться на работу рабочим на стройке, ваш работодатель может провести обучение, чтобы вы могли получить квалификацию.

Опыт работы

Чтобы решить, подходит ли вам эта работа, улучшить свои навыки и произвести впечатление на работодателей, вы можете получить некоторый опыт работы.

Навыки

Дополнительные навыки, которые могут пригодиться любому, кто рассматривает возможность работы каменщиком, включают:

• Знание строительства
• Будьте внимательны и внимательны к деталям
• Способность хорошо работать с другими
• Будьте гибкими и открытыми для изменений
• Терпение и способность сохранять спокойствие в стрессовых ситуациях
• Амбиции и желание добиться успеха
• Умение хорошо работать руками
• Способность выполнять основные задачи на компьютере или портативном устройстве

Чем занимается каменщик?

Как каменщик, вы будете отвечать за один из самых важных элементов строительства в жилищном секторе. В обязанности входит укладка кирпичей, измерение площадей, а также ремонт или техническое обслуживание существующих конструкций.

Должность каменщика включает в себя следующие обязанности:

• Кладочные кирпичи
• Нанесение или удаление раствора шпателем
• Точная работа с подробными планами и спецификациями
• Уплотнение фундаментов влагостойкими материалами
• Использование спиртовых уровней и отвесов для проверки выравнивания здания
• Использование ручных инструментов, электроинструментов и станков для резки кирпича
• Строительство арок и декоративной кирпичной кладки
• Ремонт и обслуживание строительных блоков
• Измерение площади застройки и размещение первых рядов кирпичей и влажного слоя
• Работа на открытом воздухе на строительных площадках, в любую погоду и на высоте.

Сколько можно заработать каменщиком?

Ожидаемая зарплата каменщика зависит от вашего опыта.

• Зарплата строителей-каменщиков, недавно прошедших обучение, может составлять от 17 000 до 20 000 фунтов стерлингов
• Опытные каменщики, прошедшие обучение, могут зарабатывать от 20 000 до 30 000 фунтов стерлингов
• Старшие или мастера-каменщики могут зарабатывать от 30 000 до 40 000 фунтов стерлингов

Заработная плата обычно зависит от местоположения, работодателя и количества сверхурочных часов, которые вы можете выполнять.

* Заработная плата была собрана из нескольких отраслевых источников и обновлена ​​​​по состоянию на 2019 год

Ознакомьтесь с последними вакансиями:

Поскольку это внешние веб-сайты, количество вакансий, связанных с вашей предпочтительной должностью, может варьироваться.

Карьерный путь и продвижение

После того, как вы прошли обучение на каменщика, вы можете перейти на должность начальника участка или мастера и получать более высокую зарплату. Есть также старшие роли в качестве менеджеров по строительству, или вы можете начать свой собственный бизнес и работать в качестве субподрядчика, работающего не по найму.

Вы можете специализироваться в одной области кладки кирпича, такой как оценка, обучение, восстановление наследия или каменная кладка. С личной картой безопасности пути (PTS) вы можете работать на железнодорожной линии или рядом с ней.

Стена из пустотелых блоков, армированная встроенной конструктивной конфигурацией: анализ сейсмических характеристик

https://doi.org/10.1016/j.soildyn.2019.105815Получить права и контент

Основные моменты

•

Был предложен новый вид стены со встроенной конструктивной схемой, более эффективный и экономичный.

•

Изучено сейсмическое поведение стен с различными конструктивными схемами и получена оптимальная расчетная схема.

•

Учитывая сейсмические свойства стены, для MU7 необходима соответствующая прочность бетона. 5 пустотелый блок — C20 или C25.

Abstract

В данной статье предлагается новый тип стены со встроенной структурной конфигурацией. Обычные блоки с однорядными отверстиями служат замоноличиваемыми углублениями при возведении закладных несущих колонн, стержневых колонн и диагональных связей стены. Строительство этой встроенной конструктивной схемы является более эффективным и экономичным, чем обычные стеновые конструкции, поскольку не требует опалубки или крупного строительного оборудования.Нелинейный конечно-элементный анализ и процесс интегрального моделирования были проведены на основе испытаний на горизонтальное циклическое нагружение четырех стен из пустотелых блоков с различными встроенными конструктивными схемами. Работоспособность модели была проверена путем сравнения результатов испытаний и расчетов. Влияние различных структурных схем на процесс разрушения, вид разрушения, несущую способность, ухудшение жесткости и пластичность смещения каменной стены были проанализированы для определения оптимальных структурных деталей. Встроенные несущие колонны и основные колонны должны быть сосредоточены на обоих концах стены, а основные колонны добавляются в центре стены по мере необходимости; горизонтальная стальная анкерная сетка может обеспечить совместное соединение между конструкционными и основными колоннами. Также наблюдалось влияние различных марок цементного бетона на сейсмические характеристики каменной стены с оптимизированной схемой.

Ключевые слова

Стена из пустотелых блоков

Встроенная конструктивная схема

Испытание на горизонтальное малоцикловое нагружение

Сейсмические характеристики

Анализ методом конечных элементов

Рекомендованные статьиСсылки на статьи (0)

Опубликовано Elsevier Ltd.

Рекомендуемые статьи

Ссылки на статьи

Стеновые системы для каменной кладки | WBDG

Введение

Кирпичная кладка использовалась в строительстве на протяжении тысячелетий. Его можно использовать для формирования прочной облицовочной системы и для достижения различных эстетических эффектов. Элементы кладки могут располагаться в разных положениях для создания различных рисунков на внешней стене. Помимо формирования внешней облицовки, каменные стены могут служить частью несущего каркаса здания.Кирпичные стены также обычно повышают огнестойкость стеновой системы или конструктивных элементов.

Кладка стен может быть одинарной или многослойной. Ширина кладки относится к толщине стены, равной толщине отдельных блоков.

Описание

Кирпичная кладка обычно возводится (укладывается) на месте с использованием изготовленных каменных блоков и раствора, замешанного на месте. Элементы укладываются в раствор на разную высоту, при этом прочность конструкции достигается во время отверждения раствора.Каменная кладка может образовывать структурные элементы (обычно несущие стены, колонны или пилястры) и/или готовую систему облицовки.

Кирпичные блоки

Обычно используются несколько различных типов кирпичной кладки. Обычные типы блоков каменной кладки включают блоки из глины и бетона, которые могут быть сплошными или пустотелыми, глазурованными или неглазурованными. Другие типы блоков каменной кладки включают блоки из литого камня и силиката кальция.

Глиняные изделия

Блоки из глиняного кирпича

обычно используются в кирпичной кладке.В зависимости от используемой глины и способа формирования блоков при изготовлении, глиняные блоки имеют различные цвета, размеры и текстуры. Другие типы блоков включают блоки из глазурованного кирпича (глиняного и бетонного), бетонный кирпич, кирпич из силиката кальция и пустотелую глиняную плитку (обычно используемую в старых каменных зданиях).

Блоки глиняной кладки обычно формируются из мягкой глины, экструдированной в требуемую форму на заводе-изготовителе. На внешней поверхности кирпича может быть выполнено несколько различных видов отделки, таких как проволочная резка или шлифовка, в зависимости от метода, используемого для придания кирпичу желаемой формы.Затем кирпичные блоки нагревают в печи (обжигают) до температуры от 1100 до 1200 градусов по Фаренгейту, чтобы создать структурные свойства блоков.

Блоки могут быть полыми (сердцевины занимают более 25% блока) или сплошными. Блоки, отнесенные к категории твердых, обычно содержат сердечники для обращения и обеспечения более равномерного зажигания. Для большинства наружных стен используются блоки, относящиеся к категории сплошных.

Стандартом для блоков глиняной кладки является ASTM C216 (Стандартная спецификация для облицовочного кирпича (полные блоки кладки из глины или сланца).В этом стандарте и в строительных спецификациях глиняные блоки классифицируются по сортам (NW, MW или SW) и типам (FBA, FBS и FBX). Марка кладки зависит от требуемой прочности блоков. Как правило, класс SW (сильное атмосферное воздействие) рекомендуется в большинстве районов США. Эти агрегаты гораздо более устойчивы к циклическому замораживанию-оттаиванию. Установки MW (умеренное атмосферостойкость) следует использовать только в районах, где не ожидаются циклы замерзания. Блоки NW (незначительное атмосферное воздействие) следует использовать только во внутренних условиях, когда внутренний воздух кондиционируется и нет воздействия влаги.

Тип устройства зависит от требуемых допусков на размеры. Обычно указывается тип FBS, если не требуются необычно жесткие допуски. Если требуются жесткие допуски, следует указать тип FBX. Блоки типа FBA обычно используются для создания деревенского вида с высокой точностью размеров.

Блоки кладки из глазурованной глины

должны соответствовать требованиям ASTM C126 (Стандартные технические условия для облицовочной плитки из глазурованной керамической конструкционной глины, облицовочного кирпича и полнотелых блоков кладки).

Бетонные блоки (БКМ)

Бетонные блоки кладки (БКМ) изготавливаются из смеси портландцемента и заполнителей в контролируемых условиях. Устройства могут иметь различные размеры, но обычно имеют лицевые размеры 8 дюймов в высоту и 16 дюймов в ширину (номинал). Бетонные блоки обычно изготавливаются в форме желаемой формы, а затем отверждаются под давлением на заводе-изготовителе. Блоки часто используются, когда кладка должна сформировать несущую стену или внутреннюю перегородку между помещениями внутри здания. Бетонные блоки могут быть изготовлены разных размеров и с различной фактурой лицевой стороны.

Блоки бетонной кладки должны соответствовать требованиям ASTM C90. Устройства классифицируются по весу (легкие, нормальные и тяжелые). Структурные блоки кирпичной кладки бывают нормальными или тяжеловесными. Легкие блоки используются в ненесущих условиях или в качестве облицовки.

Поскольку эти блоки обычно больше, чем кирпичные, время строительства, необходимое для укладки блоков, обычно меньше, чем для кирпича.Блоки могут быть цельными или полыми (две или три жилы) и могут иметь сплошные или фланцевые концы. Сердечники обеспечивают непрерывные вертикальные пустоты, которые часто армируются. Стальные стержни помещаются в стержни, а цементный раствор устанавливается вокруг стержней. Таким образом, стена действует подобно железобетонному элементу.

Миномет

Раствор

обычно состоит из цемента, извести и песка, хотя известковые растворы также могут быть составлены без использования цемента. Компоненты и пропорции строительных растворов варьируются в зависимости от желаемых свойств раствора.Растворы, состоящие из портландцемента и извести, а также песка, являются наиболее распространенными. Предварительно смешанные растворы должны быть тщательно проверены, чтобы определить фактические компоненты смеси.

Существуют различные типы растворов в зависимости от требуемой прочности. Растворы для нового строительства обычно относятся к типам N, S или M. Для ремонта существующих зданий могут потребоваться некоторые другие типы, такие как тип O, или даже более мягкие растворы, чтобы воспроизвести свойства исходного раствора. Наиболее распространенные типы каменной кладки и их использование в новом строительстве:

• Тип N — используется в обычных каменных стенах выше уровня земли.Это наиболее распространенный раствор для кладки, используемый в неструктурных применениях в новом строительстве. Обладает хорошими связующими свойствами и хорошей устойчивостью к проникновению воды.
• Тип S — обычно используется в строительной кладке. Имеет более высокую долю цемента и впоследствии может иметь повышенную усадку раствора.
• Тип M — обычно используется только в приложениях ниже уровня земли.

Пропорции раствора и требования к смешиванию изложены в ASTM C270 и в соответствующих технических примечаниях, опубликованных Американским институтом кирпича (Brick Institute of America, BIA).Как правило, строительные растворы смешивают на месте с водой, чтобы получить влажную жидкую смесь с достаточным количеством воды для удобоукладываемости. Раствор периодически подвергается повторному отпуску (в смесь добавляется дополнительная вода) для поддержания удобоукладываемости. Через два часа сцепление свежего неиспользованного раствора с новыми элементами значительно снижается. Поэтому раствор, не использованный в течение двух часов, следует выбросить.

Основы

Установка

Кирпичная кладка должна быть установлена ​​на твердом жестком основании. Обычно это бетонный фундамент, конструкционная сталь или система бетонных балок.Большинство строительных норм и правил не позволяют поддерживать вес кирпичной кладки на деревянном каркасе из-за потери прочности деревянного элемента под воздействием влаги. Опорная система должна быть рассчитана на небольшие прогибы (обычно 1/600 пролета), чтобы избежать растрескивания кладки.

Элементы кладки укладываются на раствор. Горизонтальные стыки между блоками называются стыковыми соединениями, а вертикальные стыки называются головными стыками. Кладка из глиняного кирпича должна иметь сплошные (полноценные) швы оголовка и постели.В бетонной кладке элементы обычно укладывают на раствор только на лицевые оболочки (подложка лицевых стенок). Это связано с размером сердечников и сложностью установки строительного раствора в перемычках между сердечниками без возможности заполнения сердечников значительным количеством строительного раствора. Полная засыпка блоков бетонной кладки обычно выполняется только в том случае, если часть ячеек будет заполнена раствором. Там, где выполняется заливка раствором, необходимо следить, чтобы раствор не попадал в ячейки, так как это приведет к образованию слабой плоскости в растворе.

Курсинг

Блоки каменной кладки

также могут быть разных размеров и форм для удовлетворения конкретных потребностей проекта. Блоки также могут быть ориентированы по-разному для создания различных эстетических эффектов. Общие шаблоны курсов следующие:

• Носилки — блоки ориентированы горизонтально с открытым лицом (чаще всего)
• Коллекторы — блоки ориентированы перпендикулярно поверхности стены с открытым концом (могут быть истинными или ложными коллекторами)
• Солдаты — юниты ориентированы вертикально с открытым лицом
• Уключины — блоки ориентированы перпендикулярно поверхности стены с открытым концом и поверхностью (часто используются на подоконниках и на вершинах стен)

Расширение и усадка единиц

После изготовления блоки из глиняной кладки расширяются под воздействием влаги. Это объемное изменение блока приводит к необратимому аккумулированному росту стеновой системы. Бетонные блоки обычно дают усадку после изготовления. Эти движения, если они не учтены в конструкции элементов кладки, могут вызвать растрескивание, выкрашивание и смещения в кладке. По этой причине в строительстве из глиняной кладки необходимы компенсационные швы, особенно в местах, подверженных воздействию внешней среды, где блоки могут намокнуть. Компенсационные швы обычно требуются в углах, смещениях и других изменениях плоскости стены; изменения в конструкции стены; и на обычных расстояниях (обычно от 20 до 30 футов по центру максимум, в зависимости от единиц измерения).Рекомендации по проектированию/размещению компенсационных швов приведены в Техническом примечании 18A Ассоциации кирпичной промышленности (BIA).

Стены из бетонной кладки обычно армируют швами для предотвращения усадки. В зависимости от размера и шага арматуры расстояние между контрольными швами будет варьироваться. Тем не менее, контрольные швы необходимы во всех стенах из бетонной кладки. Рекомендации по размещению контрольных швов приведены в Tek Note 10-A Национальной ассоциации бетонщиков (NCMA).

Как глиняная, так и бетонная кладка также подвергаются циклическим тепловым движениям. Эти материалы расширяются при высоких температурах и сжимаются при низких температурах. Подвижные суставы также должны приспосабливаться к этим движениям.

Настенные системы

Кирпичные стены могут быть нескольких видов:

• Шпон (стеновая система обеспечивает облицовку и сопротивляется передаче ветровой нагрузки только на опорную конструкцию)
• Несущая/несущая стена (может быть облицовкой, но также обеспечивает несущую систему)

Следует предвидеть проникновение воды через наружные каменные элементы, подвергающиеся воздействию дождя.Вода обычно протекает через перегородки между раствором и агрегатами. Это может быть связано с расслоением, пустотами и трещинами. Также может происходить проникновение воды, хотя обычно в меньшей степени, из-за впитывания через элементы и раствор. В наружной каменной кладке должны быть предусмотрены системы для предотвращения проникновения воды в стеновую систему.

Кирпичный шпон

Кирпичный шпон состоит из внешней части кирпичной кладки, которая образует только облицовочный материал. Необходима боковая поддержка кладочного шпона.Обычно это обеспечивается внутренней стеной. Общие внутренние стены (опорные стены) представляют собой холодногнутые стальные каркасные стены с водонепроницаемой обшивкой и бетонной кладкой.

Критические компоненты облицовочной кладки, подверженные воздействию влаги, включают:

• Дренажная полость за шпоном Wythe
• Система накладок у основания шпона
• Уплотнители для полости оконных проемов (оконные, дверные, жалюзийные рамы и т.п.)
• Система боковых креплений для крепления шпона к несущей конструкции
• Вертикальная опорная система для поддержки веса шпона
• Приспособления для расширения/уменьшения стеновой системы

Стены из шпона спроектированы как «дренажные стены» в отношении их сопротивления проникновению воды. Воздушное пространство/дренажная полость должна быть установлена ​​за облицовкой каменной кладки, чтобы позволить воде, проникшей в кладку, стекать вниз к основанию стены, откуда она может быть направлена ​​наружу. Эта дренажная полость должна оставаться открытой, чтобы вода могла свободно стекать. Там, где существуют ограничения в полости, рекомендуются оклады для сбора воды и отвода ее наружу. Это требуется в отверстиях в кирпичной кладке, таких как окна, опоры и т. д. В основании дренажной полости должна быть установлена ​​система гидроизоляции, состоящая из трехстороннего поддона, обычно образованного металлическими и/или мембранными материалами, собирать воду, проникающую в дренажную полость, и направлять ее наружу через стоки или водостоки.Эти оклады должны быть спроектированы так, чтобы быть водонепроницаемыми, особенно в углах, нахлестах и ​​на концах каменной кладки. Торцевые дамбы необходимы на концах, чтобы предотвратить боковое стекание воды с гидроизоляции в соседнюю конструкцию. Обычными материалами для наплавки являются нержавеющая сталь, медь и медь со свинцовым покрытием. Эти металлические накладки долговечны, могут быть герметизированы и включают в себя припаянные углы и торцевые перемычки. Мембранные материалы, такие как прорезиненный битум и EPDM, также могут использоваться в сочетании с металлическими отливами для герметизации верхней части металлического отлива к опорной конструкции.

Крайне важно, чтобы на внутренней стороне дренажной полости (на поверхности подпорки) присутствовал влагонепроницаемый барьер для предотвращения проникновения воды в опорную конструкцию. Рекомендуемая ширина полости за каменной кладкой составляет минимум 2 дюйма.

В летние месяцы воздушное пространство за кирпичной облицовкой обычно содержит горячий и влажный воздух по сравнению с внутренним помещением. Этот воздух может достигать относительно высокого давления пара по сравнению с внутренним пространством.В зимние месяцы это воздушное пространство может быть заполнено относительно холодным воздухом по отношению к интерьеру. Особенно это актуально для северного климата. Если этот воздух контактирует с внутренней частью оконных рам или внутренней отделки, может образоваться конденсат. По этой причине, как правило, рекомендуются уплотнители полостей на окнах, дверях и других проемах, чтобы предотвратить попадание воздуха из полости (и влаги) в дверные/оконные рамы.

Вертикальная опора для каменной кладки обычно предусмотрена на каждой линии пола.Для облицовки кирпичной кладкой на каждой из вертикальных опор должны быть предусмотрены условия для вертикального расширения кладки. Это достигается за счет пропуска раствора между верхним слоем кладки и нижней стороной опоры. Этот шов должен быть спроектирован с учетом вертикального расширения кладки, а также структурных прогибов опоры. В бетонных конструкциях также следует учитывать ползучесть бетонного каркаса.

Металлические стяжки необходимы для бокового крепления облицовки к опорной стене.Обычно они расположены на расстоянии 16 дюймов от центра в каждом направлении.

Несущие стены из кирпичной кладки

Несущие стены из каменной кладки обычно строятся из бетонной кладки. Бетонную кладку можно армировать как по вертикали, так и по горизонтали для достижения требуемой прочности на изгиб. Вертикальная арматура, устанавливаемая в ячейках бетонной кладки, обычно заливается сплошным раствором. Горизонтальная арматура обычно устанавливается с использованием сварных проволок заводского изготовления, которые заделываются в стыки станины.Хотя эта горизонтальная арматура повышает прочность кладки, особенно для горизонтальных пролетов, она также служит для предотвращения растрескивания при усадке.

Если в качестве наружных стен используются несущие стены из каменной кладки, обычно рекомендуется второй ряд кирпичной кладки. В этой конструкции кирпичная кладка может быть построена как составная стена (оба выступа действуют как единое целое, чтобы противостоять нагрузкам) или как некомпозитная стена (отдельные выступы действуют независимо, чтобы выдерживать нагрузки). Поскольку ожидается проникновение воды через наружную стенку каменной кладки, обычно не рекомендуется полагаться на одну вертикальную стенку каменной кладки в качестве системы наружных стен.Если должны быть установлены одинарные наружные стены, на внешней поверхности должен быть предусмотрен барьер, такой как наносимое жидкостью, воздухопроницаемое каменное покрытие или внешняя облицовка (EIFS, металлические панели, штукатурка и т.п.), чтобы предотвратить проникновение воды в помещение. каменная кладка. Добавки могут использоваться при изготовлении блоков бетонной кладки для уменьшения проникновения воды из-за впитывания в сами блоки. Тем не менее, смесь также должна быть смешана с раствором для достижения надлежащего сцепления. Эти системы могут эффективно уменьшать проникновение воды в каменную кладку; однако не следует полагаться на них для предотвращения проникновения воды.

Тепловые характеристики

Кирпичная кладка обычно представляет собой большую тепловую массу, которая может нагреваться и охлаждаться под воздействием солнца и внешних температур. Каменная кладка, подвергающаяся воздействию солнечного света, может нагреваться до температуры, значительно превышающей 100 градусов по Фаренгейту. Кирпичная кладка поглощает тепло и отдает его окружающим компонентам стеновой системы. При низких температурах кирпичная кладка будет прохладной, особенно в затененных местах. При проектировании тепловые характеристики каменной кладки обычно основаны в первую очередь на изоляции, размещенной в полости стены или внутри опорной стены.Обычно считается, что каменная кладка обеспечивает небольшую изоляционную ценность.

Пожарная безопасность

Кирпичная кладка обеспечивает значительное улучшение пожарной безопасности стен зданий. Бетонная кладка обычно используется для строительства брандмауэра. Огнестойкие характеристики основаны на толщине кладки.

Акустика

Из-за своей массы каменные стеновые системы могут обеспечить лучшую звукоизоляцию, чем более легкие стеновые системы, такие как металлические панели. Для улучшения акустических характеристик бетонную кладку обычно заполняют изоляцией, чтобы устранить пустоты в ядрах.

Техническое обслуживание

При правильной конструкции каменные стеновые системы требуют относительно небольшого обслуживания по сравнению с другими стеновыми системами. Срок службы кладки может составлять 100 лет и более, в зависимости от детализации и ухода. Наиболее частым обслуживанием является регулярная замена герметика в деформационных швах, по периметру проемов (окна, двери и т.д.) и на сквозных примыканиях стен. Срок замены герметика зависит от используемого герметика, но обычно составляет от 7 до 20 лет.

Замена швов в наружной кладке обычно требуется через 20–30 лет после укладки, в зависимости от типа и качества первоначальной укладки кладки.

Приложения

См. Приложения для конкретных климатических условий по проектированию ограждений зданий.

Детали

Следующие сведения можно загрузить в формате DWG или просмотреть в Интернете в формате DWF™ (Design Web Format™) или Adobe Acrobat PDF, щелкнув соответствующий формат справа от заголовка чертежа.

Детали, связанные с этим разделом BEDG по WBDG, были разработаны комитетом и предназначены исключительно для иллюстрации общих концепций проектирования и строительства. Надлежащее использование и применение концепций, проиллюстрированных в этих деталях, будет варьироваться в зависимости от соображений производительности и условий окружающей среды, уникальных для каждого проекта, и, следовательно, не отражает окончательное мнение или рекомендацию автора каждого раздела или членов комитета, ответственных за разработку. ВБДГ.

Глиняный кирпич Внутренний угол     PDF

Глиняный кирпич Внешний угол     PDF

Глиняный кирпич Сквозная гидроизоляция     PDF

Возникающие проблемы

Новые разработки в конструкции каменных стен включают использование предварительно напряженной кладки. Он заключается в строительстве стены из бетонной кладки с кабелями внутри ячеек, аналогично элементу из предварительно напряженного бетона. После возведения стены тросы натягиваются и крепятся к кладке.Это может значительно повысить устойчивость каменной стены к нагрузкам на изгиб и изгиб.

Необходимость сделать ограждающие конструкции зданий взрывостойкими заставила рассмотреть варианты конструкции фасада из армированной кладки с учетом водонепроницаемости и тепловых характеристик.

Дополнительные ресурсы

ВБДГ

Цели проектирования

Функциональность / Эксплуатация — обеспечение надлежащей интеграции продукта/системы

Продукты и системы

См. соответствующие разделы в применимых спецификациях руководства: Спецификации унифицированного руководства по объектам (UFGS), Спецификации руководства VA (UFGS), ПРОЕКТ Федерального руководства по спецификациям зеленого строительства, MasterSpec®

Публикации

Организации

.
