Схема кирпичной кладки: Правила кладки углов из кирпича

Правила кладки углов из кирпича

Содержание

• 1 Схема кладки углов кирпичных стен
• 2 Кладка угла в 1,5 кирпича
• 3 Кладка угла в 2 кирпича
• 4 Организация рабочей зоны

Схема кладки углов кирпичных стен

Кладку углов стен – выполняют квалифицированные каменщики, с достаточным опытом работы. Ведь от качества возведения углов зависит и будущие стены дома. По этой причине к разбивке углов дома, а потом и при возведении, необходимо подойти со всей ответственностью.

Для перевязки швов вертикальных ограничений, мест примыкания и пересечения стен, столбов и простенков требуются неполномерные кирпичи: четвертки, половинки и трёхчетвертки.

Каменщики готовят их непосредственно на рабочем месте. Для четвёрток, трёх четвёрток, и половинок используют кирпичи с отбитыми углами или другими дефектами. Трёхчетвертки и другие неполномерные кирпичи укладывают отколотой стороной внутрь кладки, а целой – наружу.

В основном при закладке углов применяют однорядную (цепную) или многорядную систему перевязки кладки, которая менее трудоёмка по сравнению с однорядной.

Последовательность кладки углов и ограничений стен показана на рисунках.

Схема прямого угла и ограничения при однорядной перевязке кладки в 1 кирпич.

Схема прямого угла и ограничения при однорядной перевязке кладки в 1.5 кирпича.Схема прямого угла и ограничения при однорядной перевязке кладки в 2 кирпича.

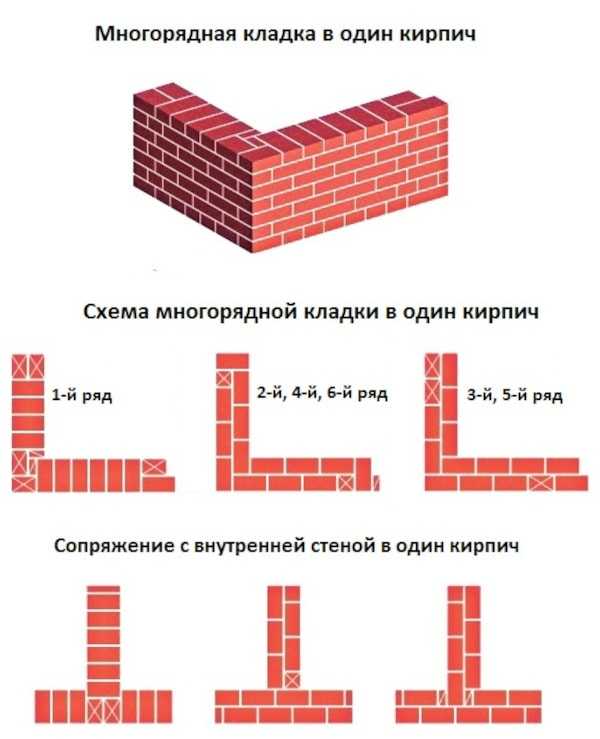

Схема прямого угла и ограничения при многорядной перевязке кладки в 1 кирпич. Схема прямого угла и ограничения при многорядной перевязке кладки в 1.5 кирпича.Схема прямого угла и ограничения при многорядной перевязке кладки в 2 кирпича.Подробности Категория: Кирпичная кладкаСоздано: 24 декабря 2009 Просмотров: 15683 У вас нет прав для отправки комментариевПри возведении кирпичных стен особое внимание следует уделить правильной кладкеуглов будущей постройки. Именно углы служат основой возведения кирпичных стен. И не важно, строители вы кирпичную баню, гараж или коттедж – ошибки, допущенные при выкладывании, углов могут привести к нарушению геометрии стен, их прочности и устойчивости.В начале строительства в углах по отвесу устанавливают порядовки.

Как правило, при строительстве кирпичных стен кладка углов опережает кладку стен на 3-4 ряда.В статье Как сделать кирпичные стены для баниуже приводились некоторые полезные советы по выкладыванию углов, а в публикации Системы перевязки кирпичной кладкивы можете найти не только схемы перевязки швов в местах пересечения и примыкания, но и схемы правильной перевязки при возведении кладки углов стен в 1,5 и 2 кирпича.Давайте рассмотрим еще несколько схем кладки углов кирпичных стен разной толщины.Для выполнения перевязки швов кладки в углах используются не только полномерные кирпичи, но также половинки и четверти кирпича, а также трехчетверки размером в ¾ кирпича. Условное обозначение кирпичей различного размера показано на рисунке ниже:Кладка угла в 1 кирпичНаиболее простой является кладка углов при возведении стен толщиной в 1 кирпич (250 мм). Схема кладки углов в 1 кирпич при однорядной перевязке показана ниже:При многорядной перевязке кладка углов в 1 кирпич будет выглядеть так:Как видите, схемы довольно просты и вы без труда сможете выложить тычковые и ложковые ряды самостоятельно своими руками без привлечения бригады квалифицированных каменщиков.

Кладка угла в 1,5 кирпича

При строительстве стен в 1,5 кирпича (380 мм) схема кладки углов будет несколько более сложная.

Как сделать углы в 1,5 кирпича при однорядной перевязке, показано на рисунке ниже:

Кладка углов в 1,5 кирпича при многорядной перевязке:

Кладка угла в 2 кирпича

При необходимости выполнения кладки в 2 кирпича  (510 мм) углы выкладываются так, как показано на рисунках ниже.

Кладка углов в 2 кирпича при однорядной перевязке:

Кладка углов при многорядной перевязке:

Теперь вы знаете как делать перевязку кирпичной кладки в углах при возведении стен в 1, 1,5 и 2 кирпича.

Чем утеплить стены бани из пеноблоков?

Ранее мы уже писали о возведении бани из пеноблоков, где рассмотрели несколько вариантов планировки и посмотрели, как выполняется кладка блоков из этого современного материала, набирающего в последнее время популярность при строительстве бань. Пеноблоки в… Читать…

Какие выбрать дрова для бани?

Многие при заготовке дров задаются вопросом – из какой древесины дрова предпочесть? Какое дерево не гниет при хранении и отдает больше тепла при горении? На что ориентироваться при заготовке дров для бани?Давайте попробуем разобраться, какие сорта дерева… Читать…

В последнее время все большей популярностью пользуются фундаменты, возводящиеся по шведской технологии и позволяющие значительно сэкономить на строительстве надежного основания для будущей постройки – будь то дом, баня или любое другое сооружение, где нужно… Читать…

Когда строятся кирпичные объекты, независимо от его назначения и типа, к примеру, дом или забор, всегда возникает вопрос, связанный с правильной кладкой угла.Именно от того, насколько качественно выполнена кирпичная кладка углов, определяется возможность ровной кладки самой стены, крепость и устойчивость сложенного объекта.Фото красивой угловой кладкиСовет: Если Вы выступаете в роли начинающего каменщика, то следует перед непосредственно работой выполнить пробную, «сухую», кладку, то есть без использования раствора. Иначе цена ошибки превысит экономию.Чтобы перевязать швы кладки в таких местах как вертикальные ограничения, места примыкания и пересечения стен. И конечно там, где выполняется кладка кирпичная углов, нужны неполномерные кирпичи.Это материал в одну четверть, половину и три четверти от целого.

Для их получения обычно используют материал, у которого отбиты углы или есть какие-либо другие дефекты. Делается это ради экономии.Одним из качеств каменщика является умение, состоящее в точном определении размера такого неполномерного кирпичаи в правильном его отрубании.В противном случае, если такой материал будет иметь неточные размеры, произойдет нарушение перевязки швов, увеличение расхода раствора. Все это приведет к снижению прочности кирпичнойкладки.Неполномерный материал и его условные обозначенияНа следующем рисунке показано, как можно рубить и тесать кирпич, соответственно, инструкция по рубке кирпича своими руками:Для правильного определения длины неполномерного брикета, ручка молотка содержит специальные зарубки, которые соответствуют длине необходимых частей. Линия, по которой кирпич будет обрубаться, отмечается лезвием молотка.Потом делается насечка, для чего наносят удары молотка по ложку с двух сторон.Затем, с помощью сильного удара кирпич перерубается согласно отмеченной линии.Внимание: В процессе рубки, направление молотка при ударе, должно быть перпендикулярно ложку.Иначе у полученного брикета будет косой торец.При необходимости рубки вдоль, сначала наносятся несильные удары по всем четырем плоскостям, после чего совершается сильный и короткий удар по линии обрубки.Как правильно обрубить материалУгловая кирпичная кладкаУгловая кладка делится на два типа, в зависимости от использования метода перевязки.Однорядная перевязкаКогда используется однорядная перевязка, решая вопрос о том, как выложить угол из кирпича, выполняют следующие действия:Необходимо через основную стену и до лицевой стороны пропустить кладку примыкающей стены.

Она заканчивается трехчетвертным или тычковым материалом, если применяются четверки или трехчетверки.В следующий ряд к ложкам основной стены укладывают ряд стены, которая примыкает. Следующие действия совершаются попеременно.Конструирование углов с использованием однорядной перевязкиМногорядная перевязкаДействия следующие:Первый ряд выкладывается так же, как и осуществлялись действия во время однорядной перевязки, правда только в том случае, если толщина стен исчисляется в целых кирпичах. Обращается внимание на то, что забутка второго ряда выкладывается кирпичами, а внутренняя и наружная верста – ложками.Если толщина стен не кратна кирпичу, то тычки первого ряда выкладываются наружу фасада, а тычки второго ряда смотрят внутрь помещения, а значит, ложки соответственно располагаются наружу.Далее, третий и вплоть до шестого ряда, выкладываются только ложками. И при этом выполняется перевязка вертикальных поперечных швов либо на четверть, либо на половину брикета.После того, как уложен шестой ряд, цикл повторяется, начиная с первого пункта.Совет: В том случае, если нагрузки на стену будут небольшими, то на участках, где располагаются окна, забутку можно заполнить либо половинками, либо кирпичным боем. Также может использоваться угловая плитка под кирпич.Многорядная перевязка угла в 1,5 кирпичаМногорядная перевязка угла в 2 кирпичаНекоторые нюансы угловой кладкиНужно сказать, что вертикальное ограничение задается в первых двух рядах, выкладываемых трехчетверками, начинающими и первый, и второй ряд.

Для остальных ложковых рядов у ограничений чередуются. Из них кладется ложком неполномерный кирпич с целым, при этом ложки должны перекрываться на половину кирпича.Прямой угол выкладывают с использованием четвертных и трехчетвертных кирпичей. Начинается угол с двух трехчетвертных, при этом каждый из них кладется ложком в направлении внешней версты соответствующей стены.

Между тычковыми и трехчетвертными брикетами появившийся промежуток заполняется четвертными.Забутка следующего ряда обычно выполняется тычками, а версты – ложками. После этого делают перевязку вертикальных швов, при этом применяются ложковые ряды.Если же происходит примыкание внутренней стены к внешней,используя двойной силикатный кирпич М 150, то такое примыкание выполняют как однорядную или многорядную штрабу. Поэтому через каждые метр или полтора закладывается стальная сетка.Штрабы для примыкания стенНужно помнить, что угловая кладка (неважно, какой строительный кирпич использовался) должна быть обязательно вертикальной.

Для проверки вертикальности стоит использовать отвес, так как вертикаль он показывает лучше, чем строительный уровень. Иначе угол может быть завален и при наличии большой нагрузки возможно заваливание на бок всей стены.Для того же самого возможно использование прямого металлического уголка, который прикрепляется нижней частью самое меньшее к пяти кладочным рядам. И тогда выравнивание вертикали займет у Вас гораздо меньше времени.ВыводК угловой кладке стоит отнестись очень ответственно, потому что от ее выполнения зависит то, какими ровными, красивыми и устойчивыми будут ваши стены.В представленном видео в этой статье Вы найдете дополнительную информацию по этой теме.

Дата: 16-01-2015Просмотров: 433Комментариев: Рейтинг: 41

Укладка кирпичей в углах здания — очень важный и ответственный процесс.

При строительстве дома выгонка углов доверяется наиболее квалифицированным и опытным каменщикам. От того, насколько ровно будут выложены углы и правильно выполнена в них перевязка рядов, напрямую зависит прочность и ровность выложенных кирпичных стен. Если кладка углов не будет строго вертикальной, то она не только будет смотреться некрасиво, но и, скорее всего, завалится, потянув за собой стену.

Способы кладки кирпича.

Поэтому нужно тщательно выверять и контролировать все этапы работы, начиная от разбивки, качества укладываемого материала (для углов нужен только отборный материал, без трещин, щербинок, сколов и других дефектов) и перепроверяя вертикаль через каждые 2-3 уложенных ряда.

Организация рабочей зоны

Схема кладки кирпича.

Качественная кирпичная кладкабудет сильно затруднена без правильной организации рабочей зоны.

В эту зону входит сам строящийся дом из кирпича, и площадь в пределах 2,5-3 м от выгоняемых стен, на которой будут размещены нужные инструменты и материалы. Если зона будет меньше, вам постоянно будет что-то мешать в работе, если сделать ее больше, то подносить материалы будет далеко и неудобно. В обоих случаях это заметно скажется на темпах строительства дома из кирпича.

Рабочая зона делится на три части. Первая, в пределах 0,5 м, это пространство, которое будут занимать строительные леса.

В этих пределах не должно быть ни больших куч материалов, ни ведер с раствором, ни громоздких инструментов. Вторая, приблизительно 1,5 м, зона материалов и инструментов. Третья, 0,5-1 м, это буфер между первой и второй зонами, главной задачей которого является обеспечения свободной и бесперебойной доставки материалов к строящемуся дому.

Разновидности кладки стен из кирпича.

Качественная кирпичная кладка углов будет невозможной, если не будет в наличии хотя бы одного из нужных инструментов:

кельма;расшивка;емкость для приготовления раствора;емкость для подачи раствора на кладку;шабровка;молоток-кирка;строительный уровень;рулетка;отвес;угольник.

Выполняя работы, особенно когда придется подняться на строительные леса, нужно соблюдать предельную осторожность. Малейшая небрежность или самонадеянность может стать причиной серьезных травм.

Вернуться к оглавлению

Поскольку кирпичная кладка углов, как части стен, всегда начинается с укладки первого ряда на цоколь, до ее начала лучше отбить шнуром внешние границы стен. Очерчивая границы, нужно обязательно проследить, чтобы пересекающиеся линии образовали углы строго в 90º. Также шнуром нужно выверить диагонали.

Система перевязки кирпичной кладки.

Начинать кладку дома из кирпича, особенно тем, кто не имеет достаточного опыта, следует с пробной раскладки. Т.е. просто разложите кирпичи первого ряда на цоколе, на расстоянии 10 мм друг от друга, не садя их на раствор. Так вам будет видна вся картина, где и какого размера нужно делать вставки, поскольку выполнить кладку только из целых кирпичей, без вставок четвертинок, половинок и трехчетвертинок, не сможет даже самый опытный и квалифицированный каменщик.

Особенно будьте внимательны при кладке углов.

Сложность этой строительной операции заключается в том, что приходится класть вставки, выполненные из четвертинок и трехчетверток. Поэтому в углах лучше пробную раскладку выполнить на высоту 3-4 рядов, при этом поэкспериментировать, как лучше выполнить перевязку вертикальных швов. И только полностью оценив ситуацию и запомнив расположения кирпичей, можно браться за работу.

Приступая к работе, цоколь желательно смочить водой. Если этого не сделать, цоколь потянет влагу из положенного на него раствора. Сам раствор кладется на цоколь кельмой, при этом следите, чтобы полоска в 15-20 мм от внешнего края цоколя оставалась свободной.

Вернуться к оглавлению

Схема перевязки продольных швов.

Сначала берутся два кирпича (или кирпич и вставка) и укладываются в углу в прижим на раствор.

Уложенные, они должны образовать прямой угол. Рукояткой кельмы слегка пристукните их, а затем заполните промежуток между ними раствором. Обязательно выверите горизонтали с помощью уровня.

Дальше кладка выполняется по выбранной схеме. Толщина горизонтальных швов между рядами после затвердевания раствора не должна превышать 10-15 мм, вертикальных швов между отдельными кирпичами — 6-8 мм.

В каждую сторону угла нужно положить по 3-4 кирпича, обязательно контролируя ровность их горизонталей и вертикалей. Затем, соблюдая схему перевязки, сверху укладывается 2 ряд, потом 3 и т. д.

Не следует забывать и про выравнивание швов. Оно выполняется при помощи шабровки и расшивки, пока раствор еще мягкий. Самый простой способ — слегка утопить швы в кладку, для чего достаточно просто провести по ним расшивкой, а излишки раствора стереть со стены.

Направление работы особенного значения не имеет, выполняйте ее так, как вам удобнее. Для правшей лучше выгонку дома из кирпича вести справа налево, для левшей — наоборот. Если работает бригада каменщиков, то одновременно выгоняются 5-6 рядов во всех 4 углах, а затем ряд за рядом наращивают стены, соблюдая первоначальный разрыв (углы должны опережать стену на 5-6 рядов) до завершения работы.

Колодцевая кирпичная кладка стен по системе А.С. Власова.Но в одиночку с таким объемом работ одновременно не справится. Поэтому используйте следующий порядок: сначала на нужную высоту выгоните 2 угла, затем положите 1-2 ряда кирпичей между ними, выгоните 3 угол и соедините его таким же количеством рядов со 2, затем выгоняйте 4 угол и соедините его с 3 и с 1 углами.

И так продолжайте работу, за каждым кругом поднимая стены дома из кирпича по всему периметру на 1-2 ряда, пока кладка не будет завершена.При выгонке углов вам неизбежно придется делать ступенчатые обрывы, т. н. штрабы.

Частью это будет из-за того, что придется использовать урезанные кирпичи — вкладки, частью — чтобы обеспечить в будущем более прочное соединение углов и стен.Для будущего дома из кирпича чрезвычайно важно, чтобы углы получались прямыми и строго вертикальными.Угол проверяется угольником, кирпич должен плотно примыкать к нему. Вертикальность углов, особенно выше 7-8 рядов, контролируется с помощью отвеса, а горизонталь — с помощью строительного уровня.

Профессионалы делают измерения через каждые 4-5 рядов, но если у вас нет достаточного опыта, не ленитесь делать их почаще.Вернуться к оглавлениюДля придания кирпичной кладке прочности делается перевязка ее продольных, поперечных и вертикальных швов.

Во всех схемах используются не только целые кирпичи, но и вставки из четвертинок, половинок и трехчетвертинок.Для изготовления неполномеров пользуются молотком-киркой. Для их изготовления лучше брать кирпичи с дефектами. Укладываются такие неполномеры всегда отколотым краем внутрь кладки, чтобы целая сторона всегда смотрела наружу стены.

Изображение 1. Кладка прямых углов: а — стены в 2 кирпича; б — стены в 2.5 кирпича.Продольные швы — это швы, идущие вдоль горизонтали. Их перевязка необходима, чтобы равномерно распределить возникающие напряжение по всей ширине стены.

К тому же перевязка не позволяет кирпичной кладке разделяться на еще более тонкие слои.Перевязка выполняется рядами, выложенными поперек основного направления кладки. Такие ряды называются тычковыми и укладываются из расчета 1 тычковый на 4-5 рядов обычной кладки, хотя возможны и другие варианты.Поперечные и вертикальные швы — это швы между кирпичами внутри кладки. Их перевязку делают для придания кирпичной стене монолитности.

Перевязка поперечных швов выполняется в основном ложковыми рядами, такими, в которых кирпичи укладываются длинной стороной вдоль направления кладки со сдвигом каждого вновь укладываемого ряда на четверть или полкирпича по отношению к уже уложенному.Но существуют варианты постройки дома из кирпича, в которых перевязка поперечных швов выполняется тычковыми рядами. На практике поперечные швы чаще всего перевязывают с применением обоих способов. Вертикальные швы отдельно не перевязываются, при правильно выполненной кладке их перевязка получается автоматически.Существуют три основные схемы перевязки швов, различающиеся по ширине: однорядная (она же цепная), трехрядная и многорядная.Поскольку углы дома из кирпича выгоняются с опережением кладки стен, то небрежность или ошибка в выполнении выбранного способа перевязки в углах почти всегда приводит к появлению продольных, поперечных или вертикальных — в зависимости от способа кладки и допущенной ошибки — трещин в стене.

Вернуться к оглавлению

Изображение 2. Многорядная кладка углов: а — стен толщиной в 2 кирпича; б — стен толщиной в 2.5 кирпича.Какая бы схема перевязки швов ни применялась, есть одно общее правило: стену нужно начинать и заканчивать тычковым рядом. Поэтому, учитывая такое важное значение тычковых рядов для качества и надежности стены, для них нужно брать только целые кирпичи.Самой прочной, но и самой трудоемкой считается однорядная кладка, в которой посменно чередуются тычковые и ложковые ряды.

При использовании этой кладки требуется большое количество вставок из трехчетверток, поэтому выполнить ее может только каменщик достаточно высокой квалификации.Выгонка углов по этой схеме выполняется так: первый ряд выкладывают полностью целыми кирпичами и заканчивают его двумя вставками трехчетверток, которые послужат окончанием одной стены и началом другой, первый ряд которой присоединяется к уложенному под прямым углом (изображение 1: а — выгонка в 2 кирпича, б — в 2½ кирпича).Во втором ряду ряды меняют местами: на тычковый ложится ложковый, и наоборот.

Таким образом ряды чередуются до полного завершения работ. При такой перевязке получается, что выложенные ложки угла одной стены становятся тычковыми для угла другой, при этом торцевыми становятся две ложковые вставки трехчетверток. В этой схеме перевязки не нужны четвертинки и половинки, но понадобится большое количество трехчетверток.Многорядная кладка считается менее трудоемкой по сравнению с однорядной.

При ее применении стены вертикально ограничивают, выкладывая в начале первых двух рядов трехчетвертки. В дальнейшем при выгонке дома из кирпича у ограничений чередуют в ложковых рядах целые и неполномерные кирпичи, при этом во время кладки ложковые ряды должны перекрывать ниже уложенные на полкирпича.Выгонку углов начинают с двух трехчетверток, выходящих ложком наружу сопредельной стены.При этом между тычками и трехчетвертками образуется промежуток, который заполняют четвертками. Выполняя второй ряд, кирпичи меняют местами: забутку выполняют тычками, а версту — ложками.

Следующие ряды выгоняют, перевязывая вертикальные швы (изображение 2: а — выгонка в 1 кирпич, б — 1½ кирпича, в — 2 кирпича). Трехрядная кладка является разновидностью многорядной. Ее особенность в том, что чередуются тычковый и три ложковых ряда. Это единственная схема перевязки, при котором допускается совпадение вертикальных швов во всех 3 ложковых рядах.Четкое знание того, что и как нужно делать, правильно выполненные необходимые расчеты, а также трудолюбие и ответственность — это те 4 столба, которые непременно приведут вас к успеху в таком непростом деле, как выгонка углов дома из кирпича.Прямых вам углов и ровных стен! Удачи!

Источники:

• kamenschik.info
• russkaya-banja.ru
• klademkirpich.ru
• ostroymaterialah.ru

Углы из кирпича: схема кладки, материалы, инструменты

Содержание

• 1 Материалы и инструменты
• 2 Подготовка
• 3 Схема кладки
  • 3.1 В один кирпич
  • 3. 2 В полтора кирпича
  • 3.3 Укладка в два кирпича

Чтобы готовое здание получилось крепким и надежным, необходимо чтобы кладка углов в 1 кирпич, 1,5 или 2 проводилась правильно. Чтобы выложить стены, а также наружные и внутренние углы, следует подготовить материалы, инструменты. Схема кладки углов несложная, поэтому даже человек, не имеющий опыта в стройке, самостоятельно сможет справиться с задачей.

Материалы и инструменты

Чтобы качественно выложить стены и углы дома из кирпича, необходимо подготовить такой строительный инвентарь:

• угол;
• рулетка;
• отвес, правило, уровень;
• расшивка;
• кельма;
• штрабовка;
• бетономешалка для приготовления растворной смеси;
• ведра;
• совковая лопата.

Чтоб сделать раствор, нужно закупить цемент.

Для связки кирпичей между собой необходимо подготовить песчано-цементный раствор. Для этого понадобятся такие материалы:

• цемент требуемой марки;
• песок;
• вода.

Чтобы полученная смесь вышла качественной, сначала тщательно смешиваются между собой сыпучие материалы в требуемых пропорциях, а потом уже добавляется вода.

Вернуться к оглавлению

Подготовка

Чтобы кирпичная кладка углов и стен будущего здания проходила без задержек, сначала следует подготовить рабочее место, куда входит сам возводящийся объект и рабочая зона расстоянием до 3,5 м вокруг сооружаемых стен. Здесь можно будет разместить строительные леса, инвентарь и материалы. Чтобы вывести стены и углы строго вертикальными и ровными, по периметру готового основания нужно выставить границы, используя для этого специальный шнур. При этом важно следить, чтобы линии шнура пересекались под прямым углом. Класть кирпич первого ряда человеку, не имеющему строительского опыта, сначала рекомендуется без использования растворной смеси. Все блоки раскладываются на основание, при этом можно будет понять в каком участке потребуется уложить вставки — четвертинки, трехчетвертинки и пол кирпича.

Строителю-новичку лучше осуществлять укладку первого ряда материала, не используя смесь.

Особо внимательным важно быть во время кирпичной кладки углов. Особенность процесса состоит в том, что при их возведении обязательно понадобится вставка, сформированная из четвертинок, трехчетвертинок. Поэтому угол рекомендуется выложить на уровень 3—4-х порядовок, не забыв также обратить внимание, как осуществляется перевязка вертикального шва. После того как удастся полностью разобраться с этапами возведения угловых выступов и стен, можно приступать непосредственно к строительству.

Вернуться к оглавлению

Схема кладки

В один кирпич

Эта разновидность кладки относится к самым легким и применяется при возведении внутренних ненесущих перегородок, толщина которых — 250 миллиметров. Для ровной и строго вертикальной кладки кирпича обязательно используется отвес и строительный уровень. Начинать выкладывать следует с двух четвертинок, которые укладываются ложковой стороной на внешнюю часть. Образовавшиеся пустоты между тычковыми блоками и трехчетвертинками закладываются четвертинками. В следующем ряду забутка выполняется тычковым методом, а верста — ложковым. Далее осуществляется перевязка вертикального шва ложковым рядом и таким порядком чередуется до тех пор, пока не удастся полностью выложить угол.

К данному методу можно прибегать, когда нет необходимости в возведении несущей конструкции.

Вернуться к оглавлению

В полтора кирпича

Согласно правилам укладки, формирование углов опережает возведение стеновых порядовок на 3—4 ряда. Благодаря такому правилу удастся максимально точно придерживаться прямолинейности, вертикальности и горизонтальности во время формирования рядов стен. Выстроить угол в полтора кирпича будет сложнее, чем в предыдущем варианте, потому что потребуется использовать блочные элементы различных форматов — пол кирпича, трехчетвертинки, четвертинки. Чтобы готовая конструкция была крепкой и устойчивой, необходимо правильно заводить углы, а внутренний угол укрепить армированным штукатурным наугольником.

При данной методике обязательно прибегают к перевязке вертикальных швов.

Вернуться к оглавлению

Укладка в два кирпича

Кладка углов в 2 кирпича считается самой сложной и применяется при обустройстве несущих стен. Крайне важно соблюсти укладку блоков не только непосредственно в угловой зоне, но и еще на расстоянии 2-х кирпичиков от нее. Это поможет обеспечить большую устойчивость и надежность сооружения. Для кладки в два кирпича рекомендуется ориентироваться на такую схему:

1. Кладется первый ряд тычковым методом, но в одном месте применяется ложковый.
2. Во втором ряду метод кладки точно такой, каким формируется основная стена. В месте, где нужно завести угол, важно сформировать максимально точный стык.
3. В третьем ряду все кирпичные блоки укладываются ложковым методом по часовой стрелку, при этом не стоит забывать контролировать вертикаль и горизонталь кладки.
4. Четвертый ряд идентичен второму, а пятый — первому.

Методику целесообразно использовать при кладке несущей конструкции в силу ее сложности.

Когда работы по возведению всех 4 угловых выступов будут завершены, можно приступать непосредственно к сооружению несущих стен и внутренних перегородок. Важно строго соблюдать выбранную схему, благодаря чему удастся достичь желаемого результата. Готовое жилище получится крепким, надежным и прослужит хозяевам не один десяток лет, не требуя ремонта и особых условий содержания.
