Кирпич — надежный и универсальный материал для возведения любых зданий, в том числе и дачных построек. От выбора самого стройматериала и его укладки зависит безопасность и прочность будущих стен. Разбираемся, какие виды кирпичной кладки существуют: от терминов к практике.

Всё, что нужно знать о разновидностях кладки

Общие принципы
Толщина
Виды и особенности перевязки
— Цепная
— Многорядная
— Трёхрядная
— Армированная
— Облегченная
Техника работы
Расшивка

В работе с любым строительным материалом важна аккуратность, точность и чёткое соблюдение правил. Кирпич — не исключение. Перед тем как приступать к разбору способов выкладки, предлагаем разобраться с профессиональной терминологией.

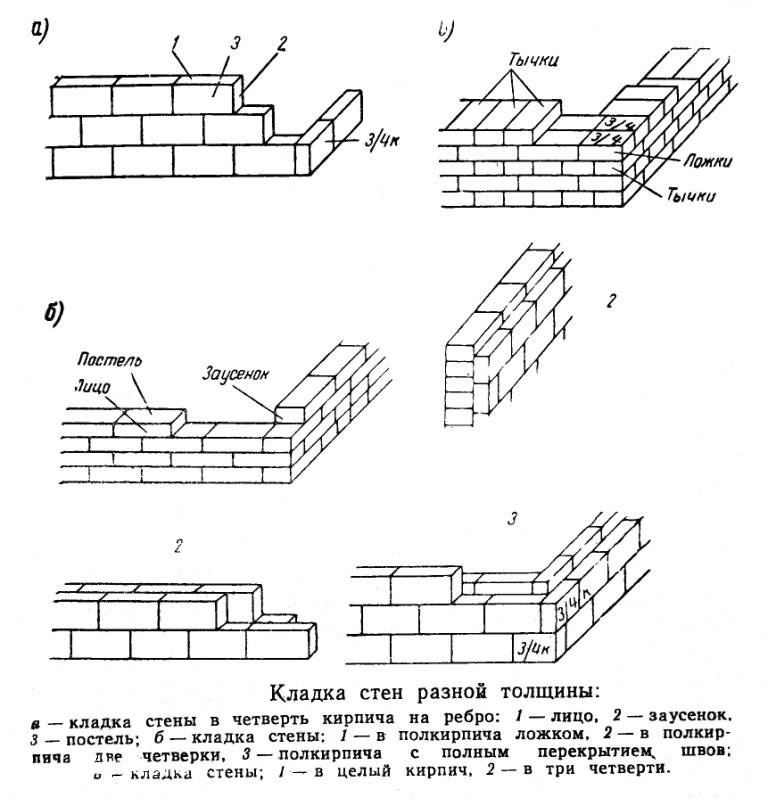

Важные термины

  • Две самые широкие плоскости искуственного камня (сверху и снизу) называются постелью.
  • Ложок — вертикальная длинная сторона. Она бывает лицевой и торцовой.
  • Две самые маленькие по площади стороны называются «тычок».

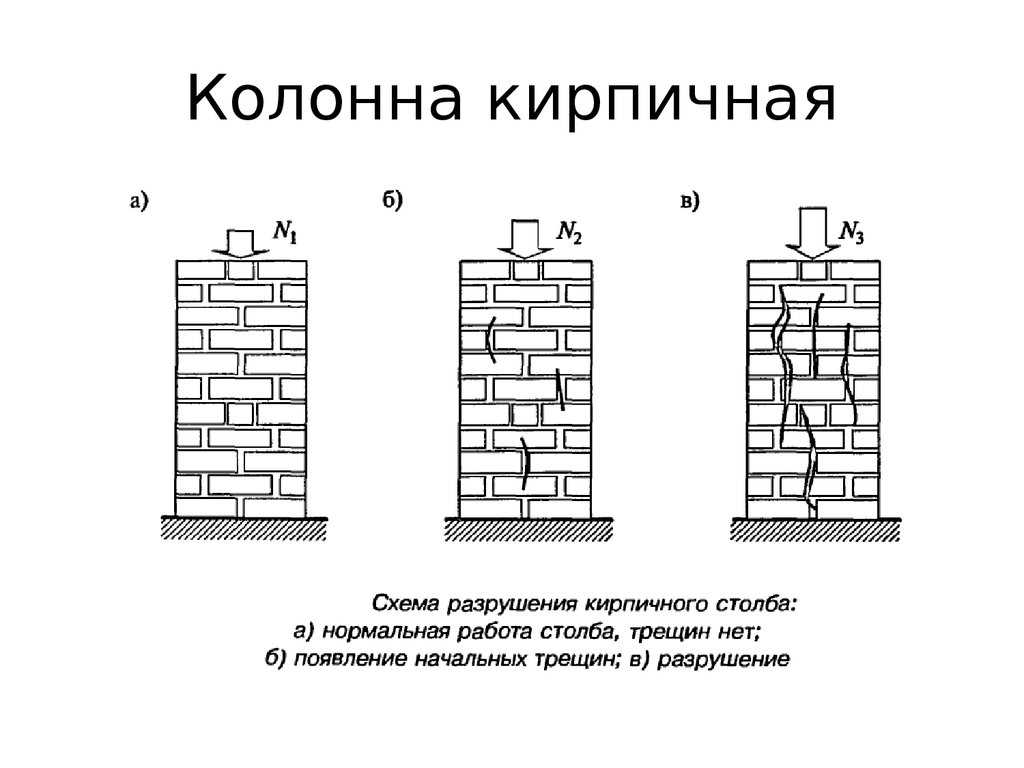

Существуют три базовых правила работы. Следование им — залог безопасности и надежности дома, а ошибки чреваты трещинами и скорым разрушением постройки.

Базовые правила работы

  1. Каждый элемент должен стоять строго параллельно соседнему, как по горизонтали, так и по вертикали. Это связано с физическими особенностями материала: он легко переносит нагрузку в виде сжатия, однако не терпит изгиб. Максимально допустимый угол в укладке — не более 17 градусов.
  2. Ложки и тычки должны быть соединены продольными и поперечными швами. Две системы — залог прочности всей конструкции.
  3. Из предыдущих двух правил следует третье, главное: продольные швы должны располагаться строго параллельно. То же касается и поперечных. А обе системы должны быть перпендикулярны друг другу.

ShutterStock

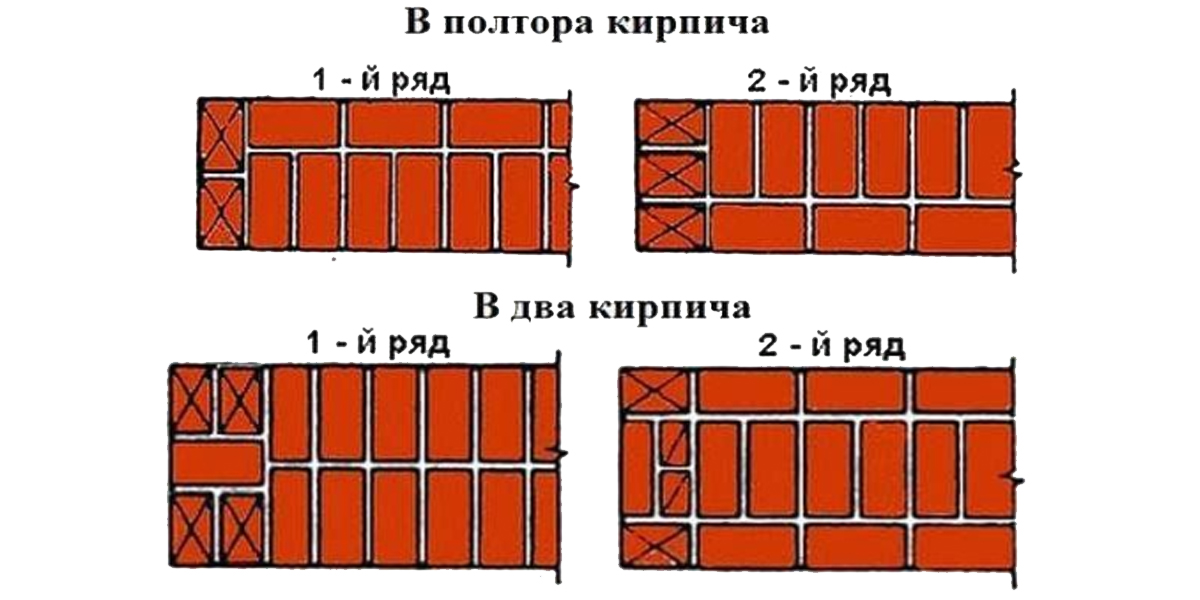

Перед тем как определить вид кирпичной кладки, нужно понять толщину кирпичной кладки — это ширина будущих стен (с учетом бетонных прослоек). Она зависит от типа здания и целей эксплуатации.

  • Половина — толщиной 120 мм. Подойдет при возведении перегородок, заборов и декоративных элементов зданий.
  • В один — толщина 250 мм. В основном применяется в строительстве гаражей, летних кухонь, заборов и так далее.
  • Полтора, толщина 380 мм. Самый популярный вид, подойдет для небольшого строения в один, максимум — три этажа.
  • Два бруса, 510 мм. Чаще всего используют для создания несущих конструкций, а также при строительстве многоэтажных зданий.
  • Наконец, толщина в два с половиной — 640 мм. Её также используют для возведения несущих стен в многоэтажных зданиях. Такие конструкции должны выдерживать огромный вес, но в строительстве задействованы редко — экономически это нецелесообразно.

Размер обыкновенного кирпича у всех производителей стандартизирован: одинарный — 250 х 120 х 65 мм, полуторный или модулированный — 250 х 120 х 88 мм. Однако реальность такова, что изделия разных компаний могут отличаться на пару миллиметров, поэтому комбинируют элементы таким образом крайне редко.

При покупке стоит обращать внимание и на ровность изделий. Даже небольшие сколы и неровные грани могут привести к неправильному распределению нагрузки, в результате чего будут образовываться трещины.

Автор: Анастасия Хрипункова

Автор: Анастасия Хрипункова

Автор: Анастасия Хрипункова

Автор: Анастасия Хрипункова

Автор: Анастасия Хрипункова

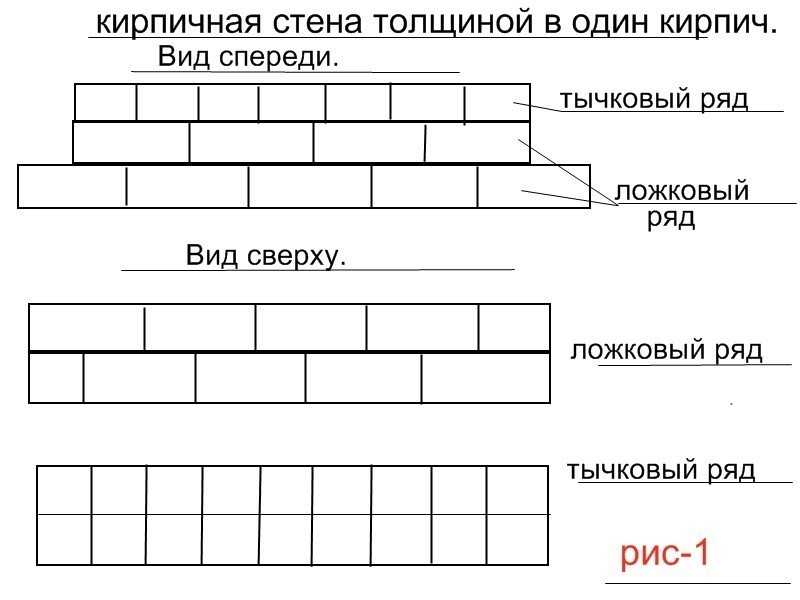

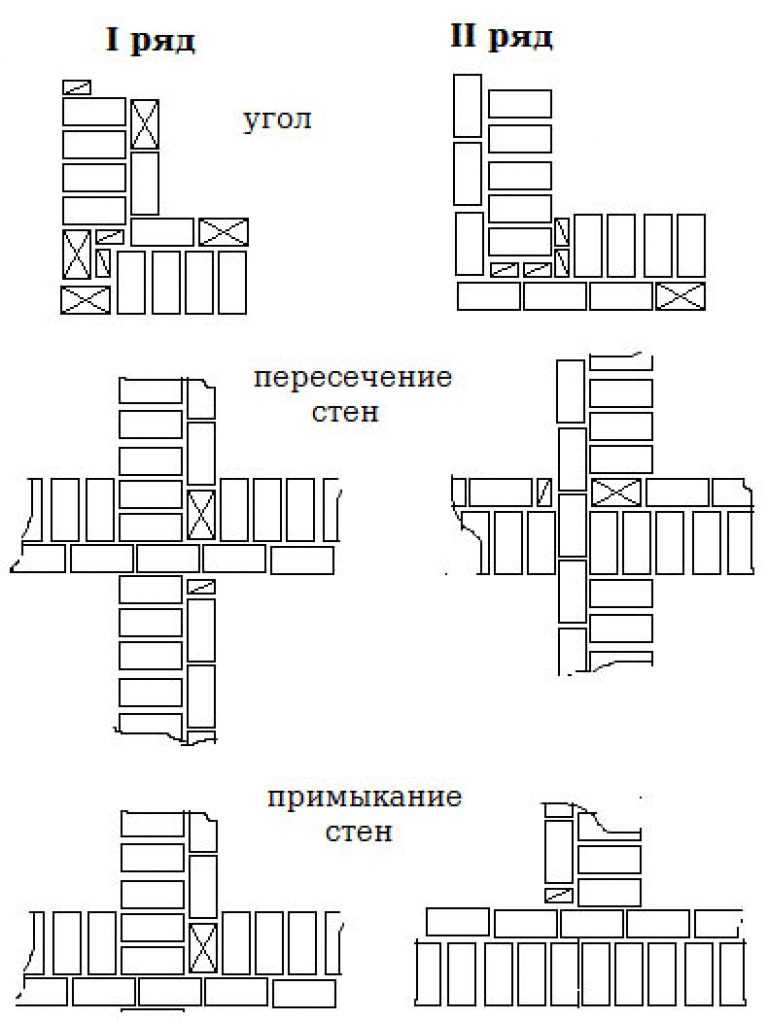

Ещё один профессиональный термин, используемый каменщиками — перевязка. Это схема размещения материала, порядок их укладки. Благодаря ей все элементы связываются в единое целое, монолитную массу с равно распределённой нагрузкой. Перевязка осуществляется за счет смещения на половину или четверть камня.

  • Если элементы расположены тычком наружу, такой ряд называется тычковым. Тогда видна только самая маленькая грань камня.
  • Ложковый — ряд, в котором все элементы повернуты длинной гранью — ложком.

Автор: Анастасия Хрипункова

Instagram @brick_building_

Автор: Анастасия Хрипункова

Pexels

Существует три основных варианта перевязки швов. Рассмотрим каждый вид кирпичной кладки с фото и названием.

Однорядная

Её ещё называют цепной. Смысл в последовательном чередовании рядов тычка и ложки. Такая перевязка применяется для возведения черновых построек, когда в дальнейшем планируется облицовка. Подходит как для наружных, так и для внутренних несущих стен. А ещё такая декоративная укладка чаще всего встречается в оформлении интерьера.

  • Первый и последний уровень обязательно укладываются тычками.
  • Продольные швы сдвигаются на полкирпича, поперечные — на четверть.
  • Вертикальные швы не должны совпадать с верхними и нижними, камни перекрывают их.

Такая перевязка считается трудной в работе, но вместе с тем и самой надежной.

Автор: Анастасия Хрипункова

Pixabay

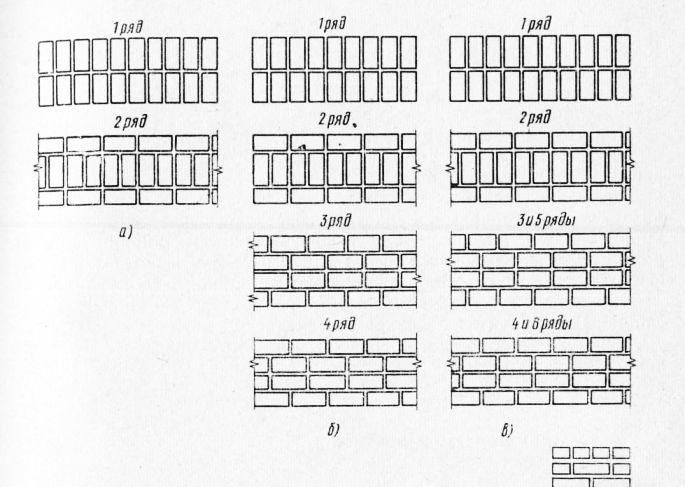

Многорядная

Это способ возведения наружных и внутренних стен. Схема такая: шесть рядов кладут торчками (для одинарного кирпича), перевязывают их ложковым рядом. Если камень модульный, торчковых рядов будет пять.

  • Первый и последний ряд обязательно делают тычковым.
  • Ложки перевязывают со сдвигом на полкирпича, вне зависимости от толщины укладки.
  • Тычки седьмого ряда на четверть перекрывают ложки предыдущего.

Многорядная система перевязки выходит дешевле цепной, и сама укладка тоже легче. Но прочность её считается ниже. Кроме того, использовать её можно не во всех работах.

Автор: Анастасия Хрипункова

Трёхрядная

Обычно таким образом выкладывают заборы, простенки, столбы и другие более декоративные конструкции, в которых не предусмотрена нагрузка. При такой схеме один тычковый уровень чередуется с тремя ложковыми.

Автор: Анастасия Хрипункова

Unsplash

Существует ряд более сложных видов кладки кирпича, они применяются для облицовочных работ. К ним относится, например, баварская — чередование камней разного цвета, хаотичная — это чередование ложковой и тычковой стороны в хаотичном порядке или готическая — то же чередование, но упорядоченное. Без опыта такую кладку самостоятельно не сделать, она требует технического совершенства и сноровки.

Instagram @kirpgorod

Instagram @kirpgorod

Instagram @brick_building_

Армированная

Отдельно стоит упомянуть об армированной выкладке. Такая техника предполагает усиление арматурой. Её укладывают на раствор между уровнями. При этом само армирование может выполняться как по горизонтали, так и по вертикали (с помощью сетки или отдельных стержней).

  • Количество арматуры в результате должно составлять не менее одной десятой от всего объема укладки.
  • Сетки укладывают не реже, чем через три уровня — для керамических изделий, четыре — для утолщенных, и пять — для обыкновенных.
  • Диаметр сетки составляет не меньше 3 мм.

Instagram @brick_building_

Instagram @brick_building_

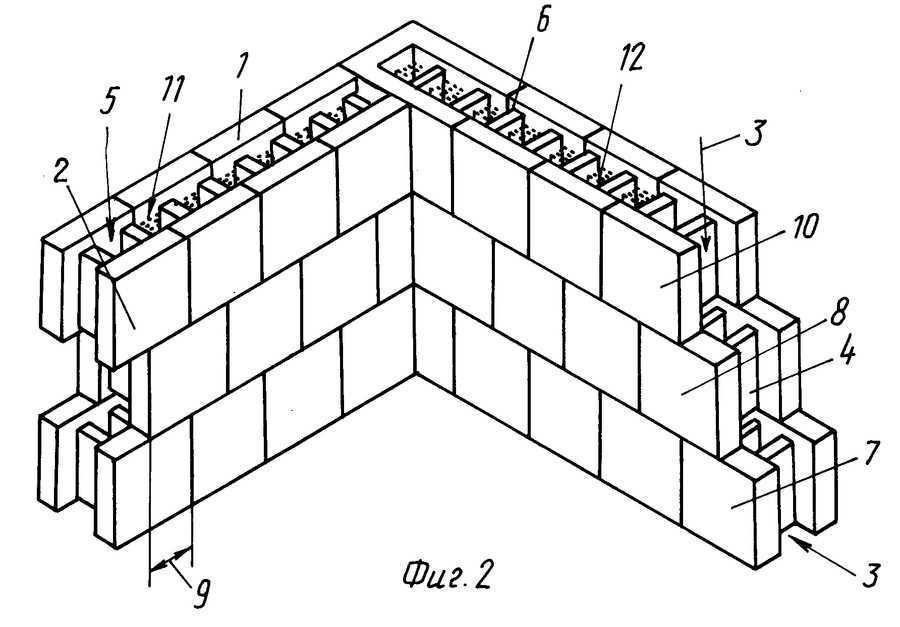

Облегченная

Такой вариант актуален при утеплении внутренних стен, когда нужна прочная легкая конструкция.

  • Стена в таком случае состоит из двух простенков толщиной в полкирпича, укрепленных арматурой. Такая конструкция получается жёсткой.
  • Между простенками находится полость, в которую закладывается утеплитель, к примеру, пенополистерол или пенополиуретан. Ширина полости определяется на начальном этапе.
  • Простенки должны быть связаны перемычками из каменных брусков или арматурой. При этом сами точки находятся на расстоянии не более 1 метра друг от друга.

Instagram @brick_building_

Instagram @brick_building_

Важный момент в возведении кирпичной стены — техника укладки. Есть два основных способа проведения работ. Выбор зависит от качества стройматериала, пластичности цементного раствора и погоды, которая влияет на время его застывания.

Вприжим

Такой способ подойдет, когда цемент непластичный, и эталонный конус уходит в раствор примерно на 9 см. Раствор выкладывается с отступом от лицевой стороны примерно на полтора сантиметра.

  1. В правой руке находится кельма, в левой — кирпич.
  2. Раствор наносится кельмой на постель — ряд ниже.
  3. Часть бетона подгребается ребром кельмы к вертикальной грани соседнего камня.
  4. Левой рукой кладется каменный брусок.
  5. Элемент прижимается, простукивается для усадки. Остатки раствора убираются кельмой.

Вприсык

Таким образом укладывают элементы на эластичный цемент, когда конус утопает на 14 см.

  1. Раствор расстилается равномерным слоем по всей поверхности кладки.
  2. Каждый новый элемент продвигается к ранее уложенному таким образом, чтобы при движении получился наплыв цемента на его грань. То есть раствор оказался на ложке или торчке — в зависимости от укладки.
  3. При этом одновременно заполняются и вертикальные, и горизонтальные швы.
  4. Излишки убираются кельмой.

Pexels

Unsplash

Это заключительный этап выкладки, когда обрабатываются швы между пластами. Таким образом не только заботятся об эстетической составляющей, но и уплотняют бетон. После этого могут швы становятся выпуклыми, вогнутыми, треугольными, односрезанными и так далее.

Проще всего сделать вогнутые. Для этого понадобится проволока, согнутая петлей. Этим инструментов проводят по слою бетона, отсекая лишнее. Выпуклые тоже можно сделать из подручных средств: вырежьте круг нужного диметра в трубе. Поставьте трубку перпендикулярно стене и проведите по ней.

Формирование формы линий проводят до застывания раствора.

Если после планируется отделка и штукатурка, лучше всего класть состав на 1,5-2 см от края. Этот способ называется впустошовку — швы остаются как бы пустыми снаружи.

Материал подготовила

Анастасия Хрипункова

Схемы отделочной кладки

Кирпич — один из самых долговечных материалов, и он далеко не так скучен, как привыкли считать те, кто вырос в окружении стандартных пятиэтажек из силикатного камня. Выразительные возможности его кроются не только в современных возможностях цвета, но и в самой кладке, так что уже на этапе планирования дома стоит продумать, каким вы видите свое загородное «родовое гнездо»: фактура в сочетании с рисунком, особенностями перевязок и рельефными элементами способны превратить ваш дом в подобие княжеского замка, футуристический объект, поражающий своими линиями, или в уютное поместье, рождающее воспоминания о средиземноморских виллах.

Наш новый обзор посвящен рассказу о возможностях декоративной и художественной кладки из лицевого кирпича.

Государственная средняя школа Фицрой в Мельбурне,
построенная по проекту архитекторов из бюро Мак Брайд Чарлз РайнКирпич Alt Lubeck fussrauh NF Terca | Кирпич Agaat WFD Terca

Прежде всего ответим на вопрос, для чего нужна декоративная кладка.

Исключительно для красоты! Возможности лицевой кладки оставляют простор для самовыражения. Среди уютных и милых, но совершенно стандартных современных проектов загородного дома ваш будет выделяться яркостью декора или смелостью линий, а готовый дом точно получит собственное имя на манер исторических построек: «дом с лилиями», «дом с ангелом», «готический», «с лесенкой» — в общем, дом с изюминкой!

Основных способов кладки лицевого кирпича выделяют три: прямую, декоративную и художественную (рельефную).

  1. При прямой кладке рисунок фасада создается с помощью различных способов перевязки кирпича с равномерным распределением швов.
  2. Декоративная кладка кирпича создает рисунок фасада не только схемой швов, но и применением разноцветных кирпичей (рисунок при этом определяется заранее).
  3. Художественная кладка предполагает создание рисунка фасада с помощью схемы швов, цвета и способа укладки кирпича: фасад представляет собой не ровную плоскость, а сложный рельеф с архитектурными элементами — выступами, выемками, наклонами, пилястрами и прочими объемными узорами. Такую кладку еще называют узорно-рельефной.

Разговор о декоративной кладке требует знания некоторых строительных терминов вовсе не потому, что класть стену придется самостоятельно. Умение говорить на одном языке со специалистом позволяет быстрее и точнее договориться о желаемом, ведь не все, что предлагает нам наша фантазия, имеет нужные эксплуатационные характеристики.

Перевязка — система укладки кирпича, при которой стыки нижнего ряда размещают, так, чтобы их перекрывали кирпичи верхнего ряда. Самая простая кладка — когда полная перевязка продольных и поперечных вертикальных швов выполняется через три-пять рядов.

Кирпичи, уложенные в стене поперек (наружу коротким срезом), называются тычковым швом, уложенные вдоль (длинным срезом) — ложковым швом. Широкие стороны кирпича называют постелью, наружную поверхность стены — верстой, внутренние ряды — забуткой.

  1. Вертикальный шов,
  2. горизонтальный шов,
  3. внутренняя верста,
  4. забутка,
  5. лицевая верста,
  6. тычковый ряд,
  7. ложковый ряд.

Названия кладки изначально произошли от названий поверхностей кирпича: длинная грань называется ложком, короткая (торцевая) — тычком. Тычковая кладка по фасаду состоит из одних тычков; ложковая после четырех ложковых рядов имеет один тычковый. При старорусской (чаще называемой готической) кладке в каждом горизонтальном ряду ложки и тычки чередуются, причем каждый тычок расположен строго по центру ниже уложенного ложка. В крестовой кладке чередуются ложковые и тычковые ряды, при этом ложок по вертикали расположен симметрично между двумя тычками.

Сегодня вариантов лицевой кладки значительно больше, а использование кирпичей двух цветов расширяет возможности кладки почти до бесконечности.


Цепная кладка
Крестовая кладка
Попеременно рядами тычковыми и из 1 тычка и 1 ложка
Ложковая со смещением на 1/2 кирпича
Ложковая со смещением на 1/4 кирпича
Ложковая со смещением на 1/4 кирпича вправо
Кладка из 1 тычка и 1 ложка с симметричным смещением
Кладка из 2 ложков 1 тычка с симметричным смещением
Кладка из 1 тычка и 1 ложка со смещением 1/4 вправо и влево

Простое решение — прямая кладка

Самый привычный и простой способ создания декоративного фасада — прямая кладка: за счет толщины и цвета шва, поверхности (гладкой, цветной, офактуренной) самого кирпича можно создать неповторимый внешний облик фасада.

Самые популярные виды прямой кладки одноцветным кирпичом:


Однорядная (цепная) перевязка
1/3 однорядная перевязка
Многорядная
Американская (шотландская, английская) изгородь
Английская перевязка (крестовая)
Верстовая, старорусская, готическая, польская, тычек-ложок, фламандская, голландская
Простая (шестой ряд тычковый)
Простая (шестой ряд фламандский тычковый)
Фламандская спиральная
Фламандская крестовая
Фламандская диагональная
Фламандская двойная тычковая
«Крысоловка»
Фламандская изгородь
Английская крестовая, перевязка в виде креста св. Андрея
Елочка
Диагональная однорядная перевязка
Плетенка, паркетная перевязка

Тенденция: прямая баварская кладка

Одна из самых популярных систем кладок сегодня носит название баварской, так как родилась в немецких землях. Даже в одной партии кирпичи имеют разные оттенки цвета, что и стали использовать мастера для придания фасаду особой выразительности. Классическая баварская кладка ведется из четырех оттенков облицовочного кирпича одной или разной фактуры. Обычно это кирпич черно-коричневого, коричневого, темно-красного и красного цветов, но при желании этот ряд можно расширить.

Методика проста: горизонтальный ряд выкладывается из кирпичей всех оттенков цвета в хаотическом порядке; во втором ряду чередование цвета происходит в том же порядке. Не допускается два одноцветных кирпича впритык, а чтобы придать фасаду целостность, вертикальные швы через каждый ряд должны совпадать. Возможно и выкладывание кирпича по определенному рисунку.

Результат — оригинальный, не скучный, но и не пестрый фасад.

Возможности: декоративная кладка цветным и фактурным кирпичом

Декоративной чаще всего называют кирпичную кладку с четким геометрически рисунком швов (перевязок) на фасаде или сочетание определенного рисунка швов с цветными, фактурными или рельефными элементами. Это действительно простой и чрезвычайно эффектный способ создать красивую поверхность из обыкновенных кирпичей. Декоративными узорами обычно покрывают торцы зданий, простенки, подкарнизные пространства и другие заметные участки стен.

Усилить эффект декоративности можно с помощью глазурованных кирпичей, которые вкрапливают в определенном или как бы случайном порядке в регулярную кладку из фактурных или гладких кирпичей.

Фактура кирпича имеет огромное значение для кладки. Рифленая поверхность подчеркнет выразительность кирпичной кладки и создаст атмосферу старинного дома, пережившего многие века. «Грубая» фактура с поверхностью под колотый камень обычно применяется для отделки массивных частей здания — цоколей, подпорных стен, пилонов. Шероховатую фактуру используют для отделки стен более высоких этажей, простенков, карнизов.

Существует довольно много вариантов декоративной кладки, различающихся схемами сочетания швов и рисунками на фасадной поверхности кладки. А использование разного по цвету кирпича позволяет получить на фасаде различные орнаменты — декоративные узоры, образованные кладкой камней различного оттенка.

Покаж ем наиболее распространенные варианты плоских орнаментов, полученных при однорядной (цепной) кладке с применением кирпича разных видов:


Фламандская цветная
Цепная цветная
Хаотичная
Голландская
Дорожка
Тычковая
Ложковая со смещением 1/2
Ложковая со смещением 1/4
Ложковая с косым смещением 1/4
Готическая
Силезская
Крестовая
Брандербургская
Английская двухрядная
Голландская двухрядная

Пара слов о швах

Качество лицевой кладки во многом зависит от обработки швов: они выделяются на поверхности стен, оттеняя своеобразие перевязки кирпичей. Без четкого выявления швов плоскость стены становится невнятной, кладка пестрит в глазах, поэтому в зависимости от целей, типа кирпича и художественных задач применяют швы разных типов (рис.3). Целесообразность того или иного варианта стоит обсудить на стадии проекта.


В подрезку
Выпуклый
Вогнутый
Пустошовка
Односрезный
Двухсрезный вогнутый
Двухсрезный выпуклый
