Схема металлодетектора: Самодельные металлоискатели, схемы и описания

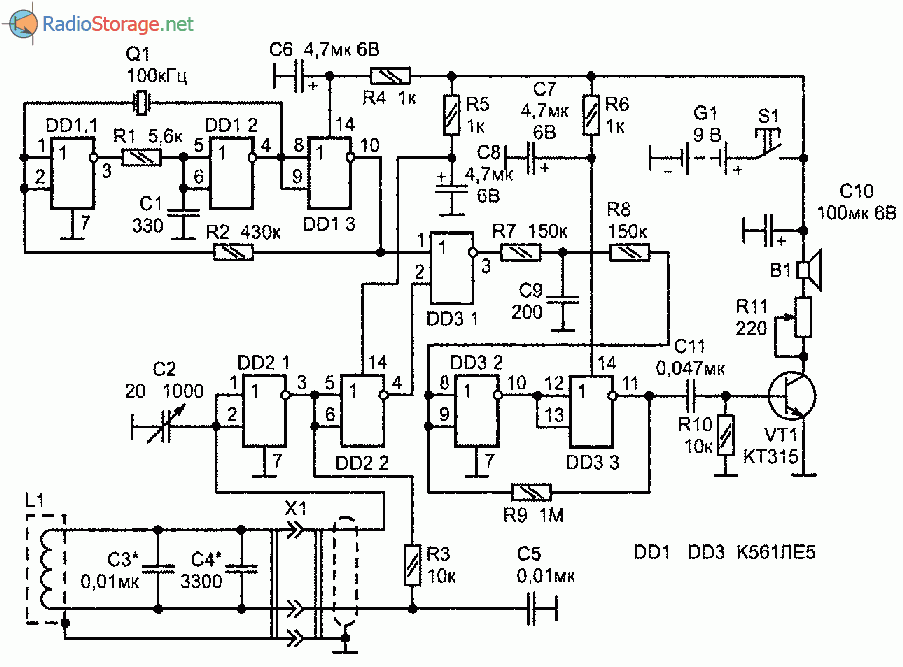

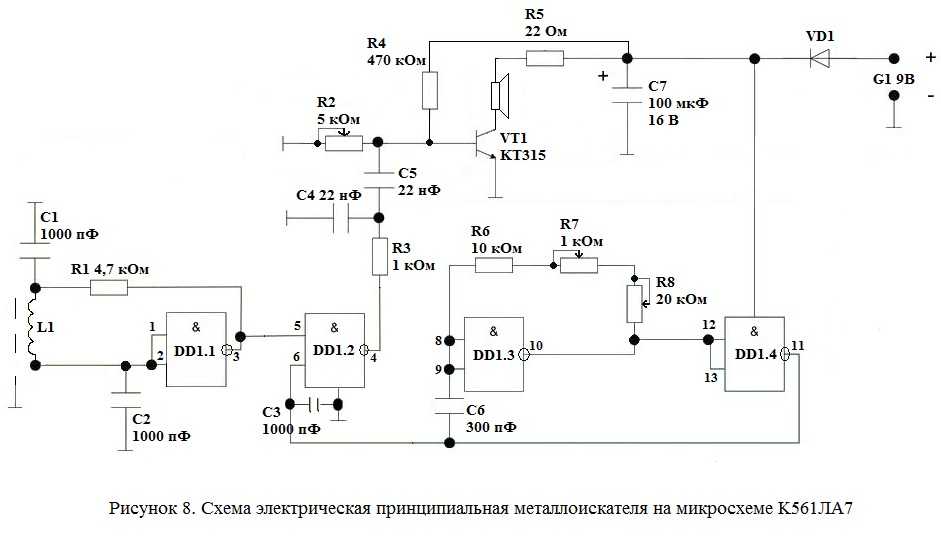

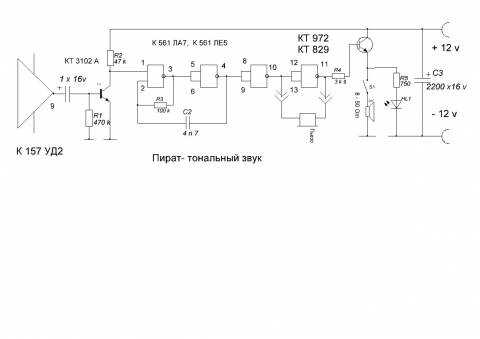

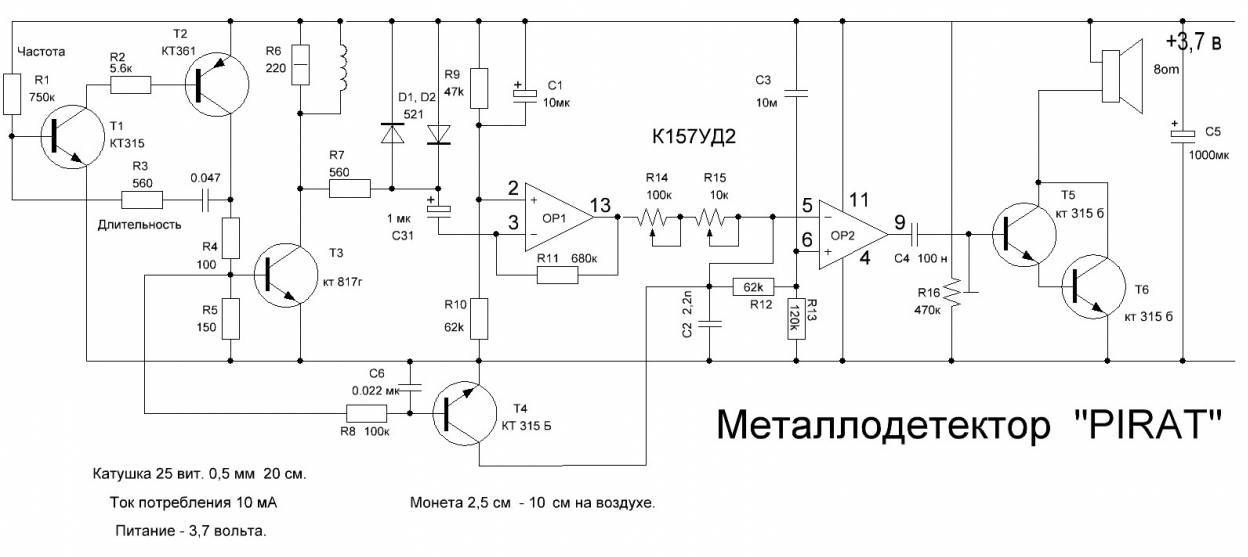

СХЕМА МЕТАЛЛОИСКАТЕЛЯ

Недавно опубликованная схема металлоискателя, вызвала большой интерес среди радиолюбителей. И это не удивительно, ведь по техническим характеристикам тот металлоискатель не уступал многим промышленным аппаратам среднего ценового уровня, а по своей простоте сборки и настройки превосходил их.

   За несколько месяцев схема металлоискателя была многократно повторена многими радиолюбителями, даже не очень опытными, и практически всегда на форуме оставляли самые положительные отзывы о нём. В отдельных случаях, конечно возникали проблемы с настройкой, что вызывало немало вопросов и долгих обсуждений на конференции, поэтому было решено систематизировать всю информацию по данному металлоискателю и вместе с обновлённой схемой разместить здесь.

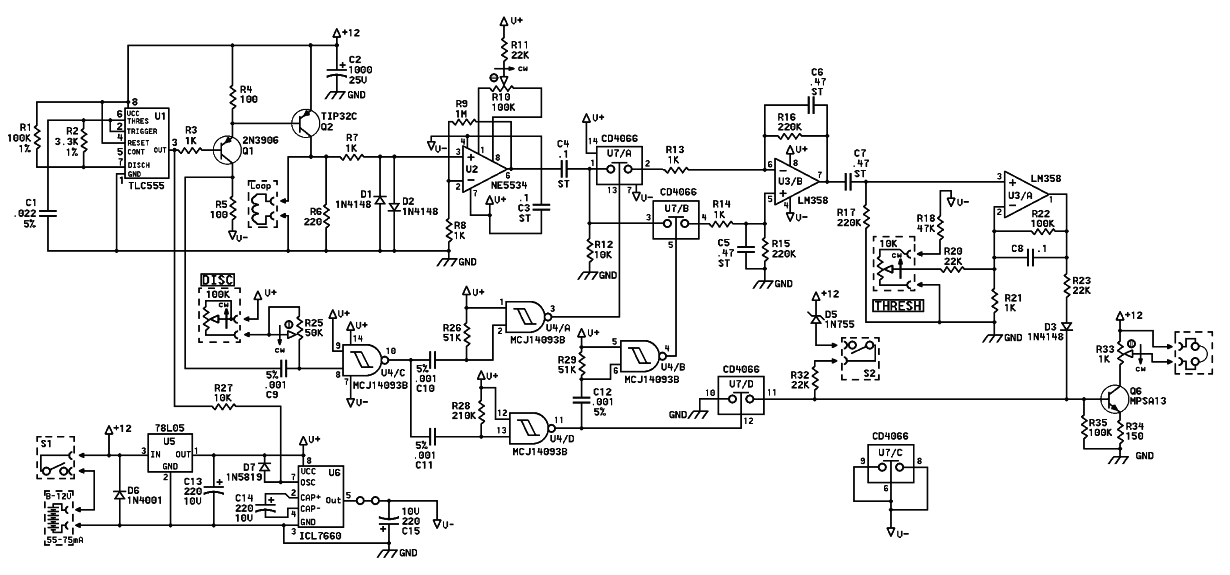

   Принципиальная схема металлоискателя находится в архиве в виде файла sPlan. Как видно из схемы, некоторым изменениям подвергся входной каскад на LM358, появилась возможность кнопкой поменять фазу сигнала, добавлен светодиодный индикатор отклика от цели в земле, который позволяет визуально определить железо – цветмет и добавлен один транзистор в УНЧ.

Теперь туда смело можно ставить обычный малогабаритный 8-ми Омный динамик. Именно его рекомендуется использовать для звукоизлучения, так как наушники будут мешать продираться через кусты, а ЗП-шка слишком тиха для поиска на берегу шумных рек и морей.

   Корпус металлоискателя каждый делает из чего есть под рукой. Главное, чтоб он был достаточно прочный, влагонепроницаемый и желательно из металла. Дополнительная экранировка будет совсем не лишней, ведь в металлоискателе стоят очень чувствительные ОУ. Сзади стоят два тюльпана для подключения поисковых катушек качественным экранированным проводом.

   Питание металлоискателя 12В, но вполне допустимо снизить его и до 8. Выбирая источник питания учтите, что вам придётся ходить с ним на природе целый день, поэтому батарея должна держать часов 10. В авторском варианте, естественно с немного худшей чувствительностью, аппарат работал даже от двух старых литий-ионных аккумуляторов от мобильного телефона.

Ток потребления металлоискателя около 50 мА, так что в отдельных случаях можно поставить и 9-ти вольтовую крону, но такого питания хватит на 2 часа работы, не больше.

   Для заряда аккумуляторов выведено гнездо, на которое и подаётся питание с зарядного устройства или в простейшем случае с БП через резистор. Обязательно установите регулятор громкости, ведь иногда придётся искать в обстановке секретности (в тылу врага), ориентируясь только по светодиодам. С другой стороны передней панели находится регулятор Trash – порог. С его помощью выставляют момент, когда металлоискатель перестаёт пищать сам по себе, и звук появляется только при наличии металла в пределах видимости поисковой катушки.

   Об изготовлении катушки металлоискателя было написано немало, добавлю только некоторую свежую информацию. Начинаем с изготовления шаблона для намотки.

   Материал любой подходящий (ДВП, фанера, оргстекло, пластик и т.д), изготавливается из 5 мм фанеры. Кромки готового шаблона обрабатываем и оклеиваем скотчем, чтоб шаблон не приклеился к катушке. Готовый шаблон зажимаем осью в тиски и мотаем на него 80 витков провода, пропитывая каждые 20 витков цапонлаком. Пропитывать эпоксидкой можно на свой страх и риск, на многих форумах пишут о том что попадаются партии смолы с разной электро проводностью, что сказывается на параметрах катушки не в лучшую сторону. После высыхания, разбираем шаблон, снимаем катушку и »утягиваем» ее »талию» фум лентой. Применение изоленты считаю нецелесообразным так как изолента имеет липкую сторону и может сместить витки – цапонлак не эпоксидка.

   Далее экранируем фольгой (я применяю фольгу на лавсане извлеченную из антенного кабеля типа RG-6U, куска длиной 2 метра вполне хватает на 2 катушки), затем обматываем луженым проводом, а сверху изолентой или фум лентой. В результате получаем абсолютно идентичные по параметрам, геометрии и добротности катушки, что немаловажно для балансного металлоискателя, так как балансники очень критичны к геометрии катушек. Затем настраиваем катушки в резонанс и начинаем сводить в »0». Следует помнить что для данной модели сведение в абсолютный »0» нежелательно – пропадет дискриминация, так что достаточно разбаланса в 0,2-0,6 милливольт, хоть глубина обнаружения и снизится на пару сантиметров. Сведя катушки, фиксируем их между собой цианакрилатом и нитками, сушим. Теперь приступаем к изготовлению корпуса датчика.

   Самым оптимальным и дешевым, по моему мнению, является датчик изготовленный из потолочной плитки. Делаем шаблон, нарезаем заготовок и выклеиваем корпус. Щечки катушкодержателя не советую делать из оргстекла – очень хрупкое, лучше применить стеклотекстолит, а еще лучше – пластиковые вкладыши, которые путейцы под рельс на шпалу кладут (только поезд под откос не пустите). На выходе имеем вполне приличные, легкие и дешевые в изготовлении, поисковые датчики металлоискателя.

   В качестве несущих трубок, можно использовать телескопическую малярную штангу, урезанную до нужного размера. Пойдёт и раздвижной черенок от китайской швабры, или китайского трехколенного подсака для рыбной ловли.

   Про настройку контуров тоже было немало сказано. Предоставим слово гостям форума: Поисковую катушку на передачу я включил как последовательный колебательный контур, а на приём как параллельный колебательный контур. Настраивал первой передающую катушку, подключил собранную конструкцию датчика к металлоискателю, осциллограф параллельно катушке и по максимальной амплитуде подобрал конденсаторы. После этого осциллограф подключил на приёмную катушку и по максимальной амплитуде подобрал конденсаторы на RX. Настройка контуров в резонанс занимает, при наличии осциллографа, несколько минут. Далее сведение в ноль. Проще припаять на выход 1-го каскада стрелочник (чувствительный вольтметр) и наложив катушки внахлёст примерно 1см сдвигать – раздвигать. А стрелка покажет точку нуля. Она может быть довольно точная и поймать её сразу нелегко. Но она есть. Если всё-же не получается, попробуйте перевернуть одну из катушек.

   Схему металлоискателя можно и нужно проверить сначала без катушек. Для этого мысленно разобьём её на блоки, которые настраиваем и запускаем по отдельности:

 Формирователь двухполярного напряжения на U6A – делает из 12В +-6В.
 Кварцевый генератор частоты на 561ЛА7 – создаёт 32768 Гц.
 Делитель частоты на 561ТМ2 – делит 32768Гц на 4, получаем 8192Гц на выводах 1,2,12,13.
 Генератор тонального сигнала для динамика на U6B – генерирует писк на выводе 4.
 Управляемый усилитель звука на Q5, Q6, Q7 – усиливает звук генератора U6B, если есть сигнал отклика с U2B.
 Усилители сигнала отклика цели U1B, U2A, U2B – малое напряжение отклика разгоняют до нескольких вольт, что позволяет засвечивать светодиод и включать усилитель.

   Конечно здесь рассмотрены не все возможные вопросы, поэтому уточняйте дополнительную информацию по настройке металлоискателя на форуме. А мне остаётся отдельно поблагодарить Электродыча – за хорошее описание конструкции катушки, slavake – за нарисованную новую схему, и всех остальных участников форума – за проявленный интерес к металлоискателю.

   Форум по металлоискателям

Простой чувствительный металлоискатель | Полезное своими руками

Металл под землей и в пресноводных водоемах, в перекрытиях зданий и в толще бетона, поможет обнаружить специализированный электронный прибор — металлоискатель.

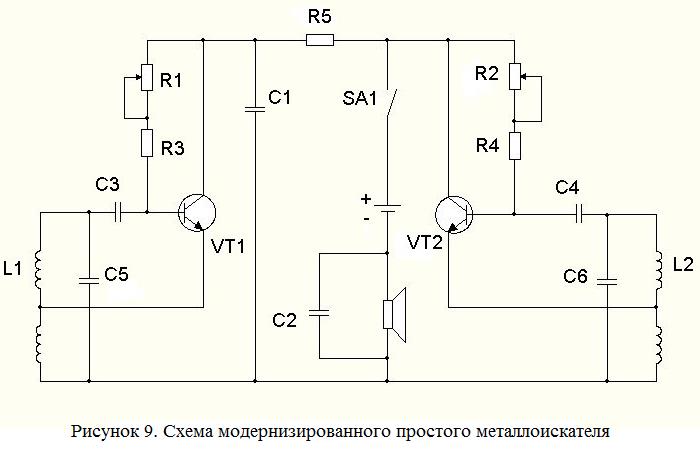

Несложную схему по силам собрать своими руками практически любому, кто хоть раз держал в руках паяльник. Вот как она работает:

Рис.1 Структурная схема металлоискателя.

Эталонный генератор ЭГ вырабатывает синусоидальное напряжение частотой 50 кГц. Контурная катушка, определяющая частоту генерации, является датчиком Д прибора. Сигнал синусоидальной формы через разделительный конденсатор Ср поступает на кварцевый фильтр КФ.

Если частота генератора и собственная резонансная частота КФ совпадают, сигнал попадает на пороговое устройство ПУ. Оно регистрирует переменное напряжение на входе, выделяет из него постоянную составляющую и подает ее на стрелочный индикатор И.

Приближение к металлическому предмету вызывает изменение частоты ЭГ. Поскольку она теперь отличается от резонансной частоты КФ, напряжение на входе ПУ уменьшается, и стрелка отклоняется к началу шкалы на угол, пропорциональный габаритам предмета и обратно пропорционально расстоянию до него.

У нашего металлоискателя есть особенность — пороговое устройство, благодаря которому чувствительность схемы резко повышается. Вот как оно действует.

Рис.2 Форма сигнала на входе и выходе порогового устройства.

Синусоидальный сигнал, поступающий на вход ПУ, ограничивается снизу (рис. 2), и на индикаторе появляются импульсы напряжения:

Ин = Ио — Ип ,

где Ио—уровень входного сигнала в состоянии покоя, Ип — задаваемое напряжение порога.

Чувствительность прибора выражается отношением:

s=DИ / Ии = DИ / (Ио-Ии),

где DИ — изменение синусоидального напряжения при расстройке ЭГ, зависящее от размеров предмета и расстояния до него. Фактически s показывает, на какую величину отклоняется стрелка индикатора при расстройке датчика-контура.

Следовательно, подбирая величину Ип, можно добиться максимального отклонения стрелки прибора при сколь угодно малом изменении Ио. Но в реальных устройствах приходится учитывать нестабильность элементов схемы и частоты эталонного генератора.

ПРИНЦИПИАЛЬНАЯ СХЕМА

Эталонный генератор собран по схеме емкостной трехточки на транзисторе T1 (рис. 3). Контурная катушка L1 является датчиком прибора. Конденсаторы С3 — С6 предназначены для настройки генератора на частоту 50 кГц.

Рис.3 Принципиальная схема металлоискателя.

Через разделительный конденсатор С7 синусоидальное напряжение с генератора поступает на кварцевый фильтр. Емкость С7 выбрана небольшой — 5 пФ. Тем самым влияние последующих каскадов на работу генератора практически исключено.

Пороговое устройство собрано на полевом транзисторе Т2. Напряжение порога Ип задается делителем R5 — R7.

Конденсатор С8 сглаживает пульсации на индикаторе ИП1. Фильтр R4, С1 осуществляет развязку по переменному току между пороговым и задающим генераторами.

КОНСТРУКЦИЯ

Прибор из двух блоков: измерительного (с датчиком) и питания. Первый включает в себя монтажную плату, индикатор, органы управления и регулировки. Датчик — жесткий кольцевой каркас, выполненный из оргстекла, на котором намотано 65 витков прохода ПЭЛ 0,2. Обмотка заключена в экран из алюминиевой фольги и залита эпоксидной смолой. Датчик связан с измерительным блоком коаксиальным кабелем РК-75.

Блок питания содержит пять серебряно-цинковых аккумуляторов. Напряжение каждого элемента 1,25В, емкость 2А-ч. Особое внимание нужно уделить рамке металлоискателя. Она должна иметь небольшой вес, быть жесткой и упругой. Иначе даже при легких ударах, неизбежных при работе с прибором в полевых условиях, частота генератора «уходит» — металлоискатель расстраивается.

Основанием рамки служит кольцевой каркас из оргстекла или полистирола d=300 мм. Обмотку экранируют алюминиевой фольгой толщиной 0,05 мм. Но соединять между собой концы экрана нельзя (образуется короткозамкнутый виток).

Выводы обмотки подключают к кабелю РК-75 длиной 0,3—1 м (с оплеткой кабеля соединяют также и экран катушки). Это место заливают эпоксидной смолой. Соединение датчика с блоком электроники неразъемное.

Металлоискатель имеет высокую чувствительность. Стрелка индикатора отклоняется на одно деление, когда рамка прибора приближается к диску d=13 см на расстояние 80 см.

Прибор практически одинаково реагирует на любой металл. Так, например, стальной, алюминиевый и латунный диски дают на равных расстояниях одинаковые отклонения стрелки. Они не зависят и от того, сплошной предмет или пустотелый.

При работе с металлоискателем необходимо учитывать фоновые помехи. Песчаный и торфяной грунты, чернозем, дерево, вода фонового сигнала не дают. Поэтому прибор хорошо действует в пресных водоемах, в деревянных зданиях и на не каменистых почвах. Сильный фон дает кирпич (обожженная глина обладает магнитными свойствами) и некоторые минералы.

На показания прибора влияют и изменения температуры. Поэтому рамку лучше поместить в футляр из теплоизолятора, например пенопласта.

Для работы под водой металлоискатель сначала надо подержать 10—15 минут в воде и после этого настроить.

На земле поиски лучше проводить в пасмурную погоду или вечером, чтобы избежать попадания на прибор прямых солнечных лучей.

Схема металлоискателя и принцип работы

Металлодетектор — это очень распространенное устройство, которое используется для проверки людей, багажа или сумок в торговых центрах, отелях, кинозалах и т. д., чтобы убедиться, что человек не носит с собой какие-либо металлы или незаконные предметы, такие как пушки, бомбы и т. д. Металлодетекторы обнаруживают присутствие металлов.

Существуют различные типы металлоискателей, такие как ручные металлоискатели, проходные металлоискатели и металлоискатели для поиска на земле. Металлодетекторы можно легко создать, и схема базового металлодетектора не такая уж сложная.

В этом проекте мы разработали простую схему металлоискателя типа «сделай сам», используя очень простые компоненты, которые можно использовать в наших домах и садах.

Общий вид

Принципиальная схема

На следующем рисунке показана принципиальная схема металлодетектора.

Необходимые компоненты

• 1 x TDA0161 ИС датчика приближения
• 2 конденсатора по 47 нФ (керамический конденсатор, код 473)
• 1 резистор 1 кОм (1/4 Вт)
• 1 резистор 330 Ом (1/4 Вт)
• 1 резистор 100 Ом (1/4 Вт)
• 1 x 5 кОм Потенциометр
• 1 x 2N2222A (транзистор NPN)
• 1 x Зуммер 5 В
• Катушка (берется медный провод 26 – 30 AWG и наматывается в катушку диаметром 5 – 6 см и 140 – 150 витков)
• Дополнительные компоненты (для светодиода)
  • 1 резистор 220 Ом (1/4 Вт)
  • 1 х 5 мм светодиод

Описание компонента

TDA0161 ИС датчика приближения: TDA0161 — это ИС датчика приближения производства STMicroelectronics. Его можно использовать для обнаружения металлических предметов, обнаруживая небольшие изменения в высокочастотных потерях на вихревые токи.

Микросхема TDA0161 работает как генератор с помощью внешней схемы. Изменения тока питания будут определять выходной сигнал, т. е. ток будет высоким, когда рядом находится металлический предмет, и низким, когда металлического предмета нет.

TDA0161 имеет 8 контактов и поставляется в двухрядном корпусе (DIP). На следующем изображении показана схема выводов микросхемы TDA0161.

ПРИМЕЧАНИЕ. По данным STMicroelectronics, микросхема датчика приближения TDA0161 устарела. Если он доступен на рынке, сделайте этот забавный проект. Если он недоступен, попробуйте найти замену IC. Мы постараемся обновить, если какая-либо подобная микросхема будет доступна. Если вы найдете какие-либо микросхемы детектора приближения, пожалуйста, укажите это в разделе комментариев.

Катушка (индуктор): Для этого проекта мы взяли медный провод 30 AWG. Затем он наматывается на катушку с эталонным диаметром 5,8 см. Катушка состоит из 140 – 150 витков.

Описание схемы металлодетектора

• Когда LC-цепь, то есть L1 и C1, получает любую резонансную частоту от любого металла, находящегося рядом с ней, создается электрическое поле, которое приводит к индукции тока в катушке и изменениям в прохождение сигнала через катушку.
• Переменный резистор используется для изменения значения датчика приближения, равного LC-цепи, лучше проверять значение, когда катушка не находится рядом с металлом. Когда металл обнаружен, LC-цепь изменит сигнал. Измененный сигнал подается на датчик приближения (TDA 0161), который обнаружит изменение сигнала и отреагирует соответствующим образом. Выход датчика приближения будет 1 мА, когда металл не обнаружен, и около 10 мА, когда катушка находится рядом с металлом
• Когда на выходном контакте высокий уровень, резистор R3 подает положительное напряжение на транзистор Q1. Включится Q1, загорится светодиод и прозвучит зуммер. Резистор r2 используется для ограничения тока.

Блок-схема металлодетектора

Схема металлодетектора состоит из трех основных частей: LC-цепи, датчика приближения, выходного светодиода и зуммера. Катушка и конденсатор С1, соединенные параллельно, образуют LC-контур.

Датчик приближения (TDA0161) срабатывает этой цепью LC при обнаружении любого металла. Затем датчик приближения включает светодиод и подает сигнал тревоги с помощью зуммера.

LC-цепь: LC-цепь имеет катушку индуктивности и конденсатор, соединенные параллельно. Эта цепь начинает резонировать, когда рядом с ней находится материал той же частоты. Цепь LC заряжает конденсатор и катушку индуктивности попеременно. Когда конденсатор полностью заряжен, заряд подается на катушку индуктивности.

Индуктор начинает заряжаться, и когда заряд на конденсаторе равен нулю, он получает заряд от индуктора в обратной полярности. Затем заряд катушки индуктивности уменьшается, и процесс снова повторяется. Обратите внимание, что катушка индуктивности является накопителем магнитного поля, а конденсатор — накопителем электрического поля.

Датчик приближения: Датчик приближения может обнаруживать объекты без физического вмешательства. Датчик приближения будет работать так же, как инфракрасный датчик, приближение также подает сигнал, он не будет давать выходной сигнал до тех пор, пока не произойдет изменение отраженного обратного сигнала.

Если есть изменение сигнала, он обнаружит и выдаст соответствующий выходной сигнал. Существуют различные датчики приближения, например, для обнаружения пластика мы можем использовать датчики приближения емкостного типа, а для металлов мы должны использовать индуктивный тип.

Рабочий

Цепь LC, состоящая из L1 (катушка) и C1, является основной частью схемы металлодетектора. С помощью этой LC-схемы, которую также называют схемой резервуара или настроенной схемой, микросхема TDA0161 действует как генератор и колеблется на определенной частоте.

Когда LC-цепь обнаруживает какую-либо резонансную частоту от любого металла, находящегося рядом с ней, будет создано электрическое поле, которое приведет к наведению тока в катушке и изменению прохождения сигнала через катушку.

Переменный резистор используется для изменения значения датчика приближения, равного LC-цепи, лучше проверять значение, когда катушка не находится рядом с каким-либо металлическим предметом. Когда металл обнаружен, LC-цепь изменит сигнал.

Измененный сигнал передается датчику приближения (TDA 0161), который обнаружит изменение сигнала и отреагирует соответствующим образом. Выход датчика приближения будет менее 1 мА, когда металл не обнаружен, и будет около 10 мА (обычно более 8 мА), когда катушка находится рядом с металлом.

Когда выходной контакт имеет высокий уровень, резистор R3 подает положительное напряжение на транзистор Q1. Включится Q1, загорится светодиод (на схеме не показан) и сработает зуммер.

Преимущества

• Бесконтактный детектор ИС Схема металлодетектора на основе TDA0161 представляет собой очень простой и легкий в сборке металлодетектор, который можно использовать для обнаружения мелких металлов в наших домах, офисах и садах.
• Нужен любой микроконтроллер, так как Датчика приближения будет достаточно для реализации проекта.

Недостатки

• Основным недостатком этой схемы металлоискателя является дальность обнаружения. Металлический объект должен находиться на расстоянии 10 мм, чтобы детектор мог его обнаружить.

Области применения

• Этот простой металлодетектор можно использовать для обнаружения таких металлов, как железо, золото, серебро и т. д.
• Поскольку это простой проект, мы можем использовать его дома для поиска гвоздей, металлических отходов и т. д., которые трудно обнаружить невооруженным глазом.

Похожие сообщения:

• Работа схемы моностабильного мультивибратора
• Простой инвертор 100 Вт

Схема металлодетектора: Вводное руководство

Безопасность — одна из немногих вещей, которая является приоритетной, независимо от того, где вы находитесь. В результате регистрация безопасности в большинстве общественных и частных мест или областей является данностью. В случае с сотрудниками службы безопасности они используют либо металлоискатели, либо жезлы. Металлоискатели на контрольно-пропускных пунктах используют простую схему металлоискателя. В этой части мы углубимся в схему металлоискателя. Металлоискатели сегодня довольно стандартны.

Помимо типичного охранного жезла, металлоискатели бывают разных форм. Например, простые наземные поисковые металлоискатели или арт-металлоискатель.

Принцип работы схемы металлодетектора

В схемах металлодетектора используется генератор переменного тока. Вихревой ток проходит через металл, когда он активен. Следовательно, произведенный ток проходит через катушку. При этом создается переменное магнитное поле.

Магнитное поле притягивает металлические шкафы к катушке. В результате металл меняет магнитное поле, связанное с металлом. Следовательно, катушка на цепи обнаруживает изменение магнитного поля.

Преимущества

• Схемы металлодетекторов просты и удобны в использовании.
• Датчики приближения могут работать как микроконтроллеры.

Недостатки

• Металлоискатели имеют небольшую дальность обнаружения.
• Селективное распознавание неметаллических объектов.

Как собрать металлоискатель

Джагадиш Чандра Патент на металлоискатель

Давайте сосредоточимся на построении простой схемы.

Подробное изучение компонентов

ИС датчика приближения TDA0161

ИС датчика приближения TDA0161 обнаруживает металлические объекты. Он делает это, обнаруживая изменения в частотах вихревых токов без задержки.

С помощью настроенной схемы TDA0161 действует как генератор. Все изменения тока питания определяют выходной сигнал. Когда ток обнаруживает высокий уровень сигнала, металл присутствует. Но, если металла нет, сигнал низкий.

Как правило, TDA061 представляет собой двухрядный корпус с восемью контактами.

Приемная катушка

Приемная катушка металлоискателя

Приемная катушка состоит из эмалированного медного провода 30 AWG. В качестве альтернативы вы можете заменить его на любой проводящий материал, намотанный на катушку.

После того, как вы намотали полученную катушку, вы должны перепроверить и убедиться, что у вас диаметр 5,8 см. Общее количество витков, используемых для изготовления этой катушки, колеблется от 140 до 150.

Цепь

Схема металлоискателя TDA0161

Цепь, которую мы будем использовать в этом примере, представляет собой LC-цепь. У него катушка индуктивности и конденсатор соединены параллельно. Схема резонирует, когда рядом с ней находится материал аналогичной частоты. И конденсаторы, и индикаторы заряжаются попеременно.

Когда конденсатор полностью заряжается, заряд поступает на катушку индуктивности. Катушка индуктивности начинает заряжаться, когда в других случаях конденсатор не заряжен. Для этого конденсатор получает заряд от катушки индуктивности.

В результате заряд индуктора уменьшается. Это приводит к процессу зарядки конденсатора, чтобы заполнить индуктор следующим образом. В заключение, индукционные катушки являются устройствами хранения магнитного поля. С другой стороны, конденсаторы являются устройствами хранения электрического поля.

Подробное объяснение схемы и результаты

Вы соединили все свои компоненты и разложили их, так что пришло время начать. Давайте углубимся в эксперимент.

• LC-цепь, включая L1 и C1, обеспечивает контакт любой резонансной частоты с металлом. В результате притяжение металла и магнита создаст электрическое поле. Результат приведет к индукции тока в катушке. Наконец, это изменит поток сигнала через приемную катушку.
• Переменный резистор изменит значение датчика приближения, чтобы оно соответствовало LC-цепи. Во время эксперимента проверяйте полученное значение, когда приемная катушка не находится рядом с каким-либо металлом. Как только приемная катушка обнаружит металл, сигналы фазовой обратной связи изменятся.
• Детектор приближения обнаружит изменение сигнала и отреагирует. Выходные сигналы от датчика приближения будут 1 мА, когда нет обнаружения металла. Если есть обнаружение металла, результат будет 10 мА.
• Как только на выходе появится высокий уровень, резистор R3 покажет положительное напряжение на транзисторе Q1. В результате Q1 включится, что приведет к свечению светодиода. Позже зуммер загудит или подаст звуковой сигнал. Резистор R2 в конечном итоге будет ограничивать ток.

Металлоискатель с использованием Arduino UNO

Arduino Uno

Вы также можете собрать простой, но эффективный металлоискатель с помощью Arduino. Ваши поставки будут разными. Вам также придется сделать некоторое кодирование. Если вы решите пойти по этому пути, общие компоненты будут включать:

• кнопка триггера
• Боковая кнопка, используемая для установки частоты
• Переключатель
• 3 АА батареи — 4,5 вольт
• A Двигатель
• Простая круговая головка
• Светодиоды
• COILE
• A COILE
• A COILE
• .
• Проводящий объект

После того, как вы подключите цепь, ваша схема должна выглядеть следующим образом.

Схема металлоискателя Arduino

Приведенная выше установка использует Arduino UNO для программирования DIP ATMega328. Для начала удалите ATMega328 с макетной платы. Вы добавите ATMega328 и другие части схемы на предварительную плату.

Аккумулятор питает ATmega328. Он также питает осциллятор и двигатель со светодиодами.

Теперь пришло время написать код. Для начала вам необходимо правильно понять простые принципы программирования. Вам понадобятся функции настройки, функции прерывания и функции цикла.

Your code should look like this:

Setup Function

Metal Detector Setup Function

Interrupt Function

Metal Detector Interrupt Function

Loop Function

Metal Detector Loop Function

Используя эту схему, вы можете поднимать токопроводящие предметы. К ним относятся небольшие металлические объекты, использующие катушку с наименьшей настройкой чувствительности.

Вы можете подобрать стальные кольца, монеты и винты с наивысшим параметром. Если вы хотите расширить диапазон детектора, вам необходимо увеличить ток, протекающий через индуктор.

В большинстве случаев достаточно двойного блока питания. Как правило, вы можете увеличить количество витков проволоки, используемых для изготовления катушки.

Эта сборка требует обучения. Тем не менее, он более продвинутый. Имея это в виду, эта схема может делать больше, чем простые схемы. Эта схема может построить широкий спектр детекторов в долгосрочной перспективе.

Например, ручной металлоискатель и даже портативный арт-металлоискатель. Если вы решите пойти по-крупному, вы можете построить промышленный металлоискатель.

Применение

Использование металлоискателя для поиска сокровищ

• Идентификация металлов, таких как золото, железо или серебро.
