Схема монтажа отопления в частном доме от котла: Схемы отопления дома - однотрубная и двухтрубная схема системы отопления

Содержание

Как установить котел отопления в частном доме

Главная / Статьи / Схема подключения отопительного котла

28.06.2019

Статьи

admin

Автономная отопительная система – это возможность стать независимым от принятых отопительных норм, при необходимости экономить и поддерживать в жилье комфортную температуру. Но здесь важно соблюдать правила монтажа и обвязки, чтобы оборудование работало исправно и долго. В этой статье мы рассмотрим, как установить котел отопления в частном доме, какие схемы обвязки существуют и на что акцентировать внимание при их выборе.

Обвязка необходима для того, чтобы связать котел и систему отопления (или котел и бойлер). Без этого система просто не будет работать. Кроме того, обвязка может решать и другие задачи:

устраняет мелкий мусор, который иногда пропадает в трубопроводы во время монтажа;
компенсирует увеличение объема теплоносителя из-за повышения его температуры;

обеспечивает аварийную защиту, если показатель давления сильно подскочит;
контролирует общее состояние системы: температура, давление;
удаляет воздух, который иногда попадает внутрь системы во время заполнения теплоносителем;
подпитывает систему теплоносителем.

Перед тем, как подключить котел к системе отопления, нужно понимать, из каких составляющих формируется обвязка.

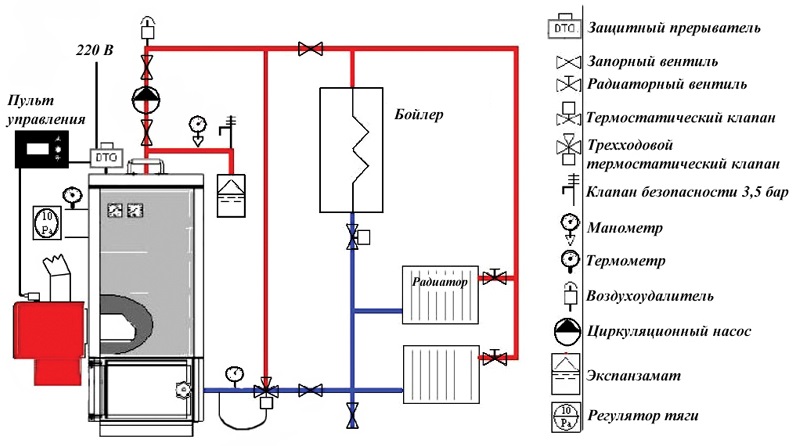

Что находится в составе обвязки и как это работает?

Сначала теплоноситель поступает непосредственно к циркуляционному насосу, после чего попадает в фильтр, установленный прямо перед ним.
Насос устанавливается перед котлом, рядом с ним находятся шаровые краны, позволяющие при необходимости заменить этот элемент, провести очистку фильтра или выполнить другие манипуляции. Сливать теплоноситель для этого не нужно.
Расширительный бак расположен между котлом и насосом. Это стандартный вариант, но при необходимости его можно установить практически в любой части системы.

Когда теплоноситель попадает непосредственно в котел, он нагревается и направляется в подающую трубу.
На выходе из котла находится так называемая группа безопасности с манометром, воздухоотводчиком и другими элементами.

Это основная схема подключения отопительного котла. Многое зависит еще и от того, какой котел выбран: газовый, электрический, дизельный, твердотопливный, пеллетный или другой. Кроме того, учитывается, одноконтурная или двухконтурная это система.

Как подключить газовый котел к системе отопления?

Существует два больших вида и схемы отопления:

Открытая однотрубная.
Закрытая однотрубная/двухтрубная.

Рассмотрим их более подробно для лучшего понимания.

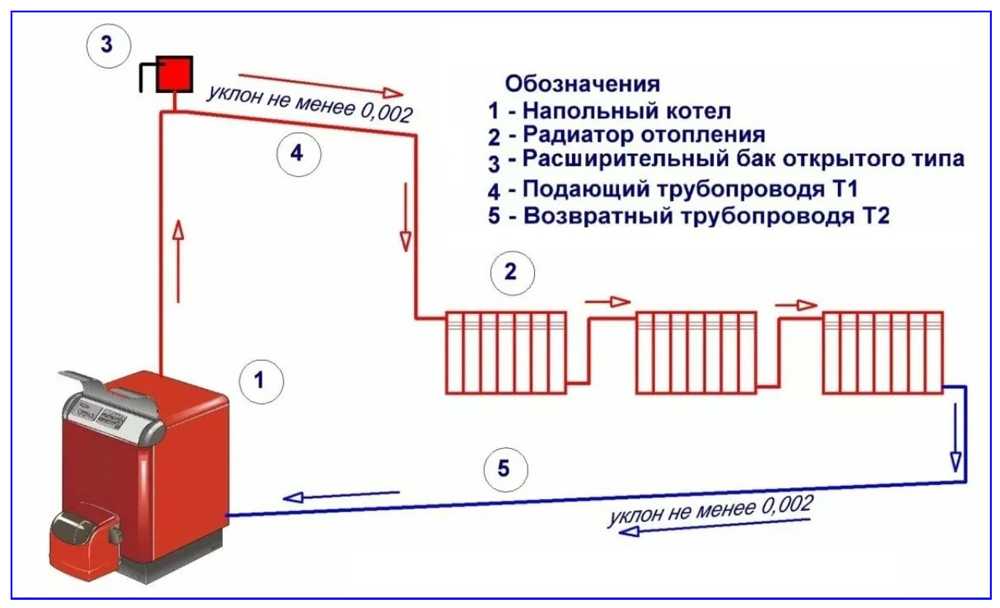

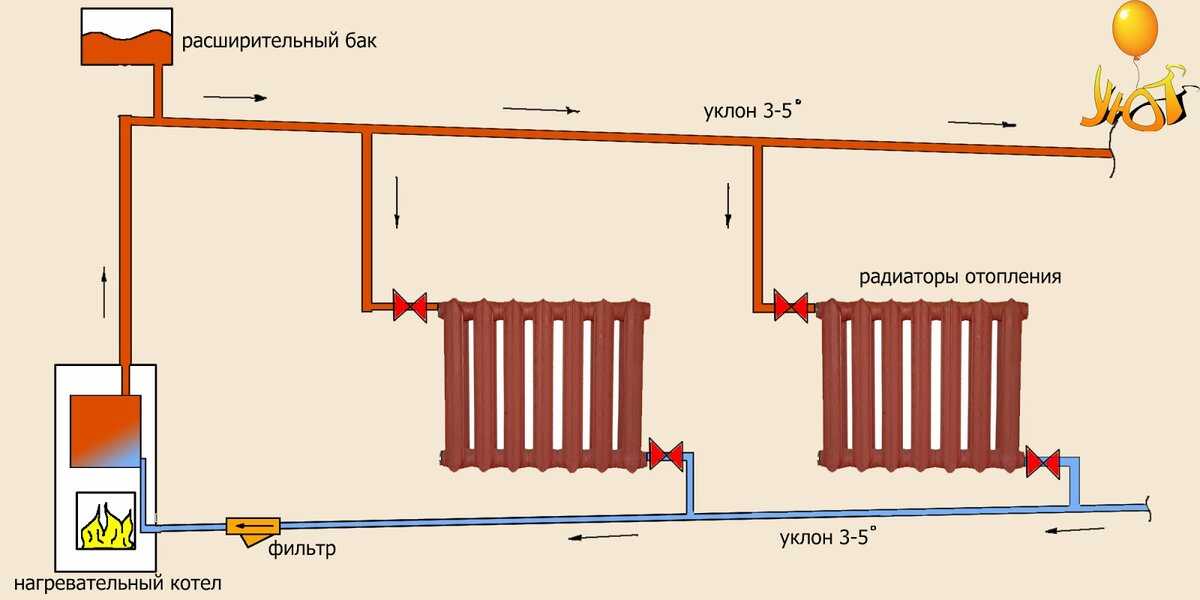

Открытая однотрубная схема

При такой схеме расширительный бак фактически открыт – он напрямую контактирует с окружающей атмосферой. В классической схеме обвязки котел находится внизу, а бак как можно выше. И чем больше разница высоты между баком и верхним радиатором отопления, тем лучше.

Большое преимущество (и одновременно недостаток) такой схемы – естественное движение теплоносителя. Он движется за счет силы земного притяжения. Когда он охлаждается, то опускается вниз, а при нагреве в котле вновь поднимается вверх.

У открытой однотрубной схемы есть два неоспоримых плюса:

она наиболее простая в реализации – ее можно сделать даже своими руками;
для работы отопительной системы не требуется электричество – теплоноситель движется самостоятельно.

Плюс это самый дешевый вариант, что для многих остается решающим фактором. Есть у нее и недостатки: довольно быстрое охлаждение теплоносителя в мороз, недостаточно быстрая его циркуляция, разница температур радиаторов, прочее. Кроме того, теплоноситель в открытой схеме постоянно контактирует с кислородом. Это провоцирует возникновение коррозийных процессов в трубопроводах.

Закрытая 1-трубная схема

В данном случае циркуляция теплоносителя происходит принудительно, что гарантирует более высокую скорость и равномерный нагрев радиаторов. Кроме того, здесь неважно, как бак расположен относительно котла. Но обычно их ставят рядом – чтобы не занимать лишнего места в двух разных помещениях.

Преимущества закрытой системы очевидны:

более чистый теплоноситель;
быстрая циркуляция;
удобство размещения элементов системы;
долговечность.

Но цена закрытых систем выше. А еще в них постоянно присутствует повышенное давление.

При такой схеме от котла отходит главная магистраль с большим диаметром. Она транспортирует горячий теплоноситель, а также собирает его после остывания. К двум меньшим трубам подсоединяются радиаторы. При такой схеме теплоноситель проходит каждый из радиаторов, отдавая часть тепла.

Существует два вида однотрубных систем:

Проточная – без подающего стояка. В ней батареи с верхнего этажа соединяются с нижними.
С байпасами – с радиаторами, соединенными стоянками. Здесь теплоноситель одновременно поступает в каждый радиаторов, дольше сохраняет тепло и в целом лучше обогревает помещения.

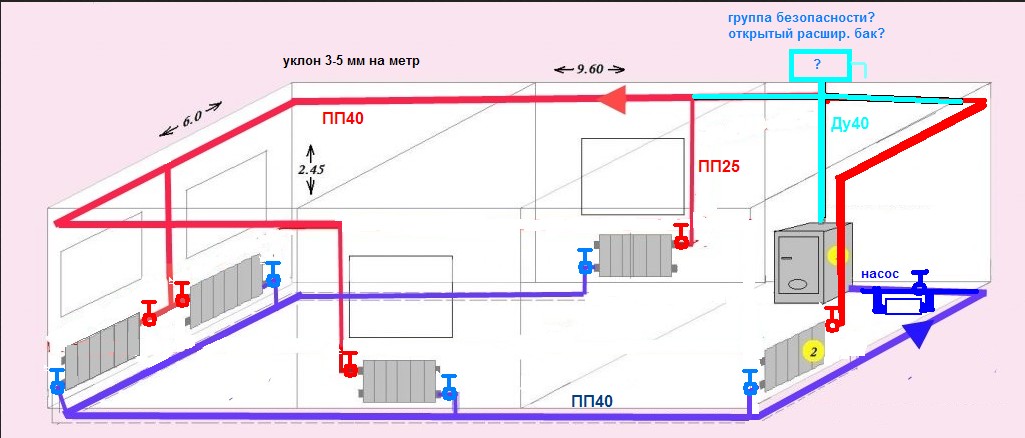

Закрытая 2-трубная схема

В данном случае первая магистраль подает нагретый теплоноситель, а вторая принимает его уже остывшим. Главный плюс такой схемы – равномерный нагрев всех радиаторов. Но можно выделить и другие:

гидродинамическая устойчивость;
возможность скрыть трубопроводы в полах, стенах;
отличная эффективность и возможность точно регулировать подачу теплоносителя.

Для таких систем существует несколько видов разводок. Теплоноситель в них может двигаться самостоятельно или принудительно – как и в открытой однотрубной системе.

Закажите обвязку в компании «Профтепло»

Если вы не знаете, как правильно подключить котел отопления, у вас нет опыта или желания делать все самостоятельно, обратитесь к нам. Наш менеджер подберет оптимальную схему обвязки под ваши требования и бюджет, а после мы доставим оборудование на место, установим, подключим, настроим и проверим в работе.

Чтобы воспользоваться услугами «Профтепло», звоните по номеру +7 (4842) 75 02 04 или оставьте запрос на сайте.

ХОТИТЕ ПОЛУЧАТЬ БОЛЬШЕ НОВОСТЕЙ?

Водяное отопление в частном доме — виды и принцип устройства

Главная | Новости |

Водяное отопление частного дома – это, пожалуй, самый лучший вариант системы обогрева жилища, из всех возможных. Ведь при нашем климате дом можно обогреть либо водяными радиаторами (или системой теплый пол, работающей на том же теплоносителе), либо русской печью.

Альтернативные варианты, такие как воздушное отопление, инфракрасные панели или камины, можно рассматривать лишь в роли вспомогательной или резервной системы. Ведь когда за окном -30 по Цельсию воздухом дом не обогреешь.

Поэтому в данной статье мы «разберем» водяное отопление в частном доме до последней контргайки, проникая в секреты обустройства этой разновидности систем эффективного обогрева. Наш обзор пригодится всем владельцам водяных систем, желающим увеличить КПД своего варианта конструкции «обогревателя». Кроме того, изложенная информация поможет и будущим владельцам строящихся домов, которые уже начали присматриваться к вариантам систем обогрева.

Схемы водяного отопления частного дома: обзор вариантов разводки

Любая система водяного отопления состоит из трех элементов: котла – он генерирует тепло, радиатора – он отдает тепло потребителю, труб – по ним циркулирует теплоноситель (в данном случае — вода), переносящий тепло от котла к радиатору.

Причем эффективность работы системы, большей частью, зависит не от КПД котла или радиатора, а от эффективности разводки – так называется схема прокладки труб между радиатором и котлом. Ведь практически все тепловые потери системы водяного отопления частного дома происходят именно при транспортировке тепла от котла к радиатору. И единственный способ борьбы с ними – это повышение эффективности разводки.

Именно поэтому во всех современных системах водяного отопления используют три типа разводки:

Однотрубный вариант – когда котел и радиаторы соединяются последовательно (друг за другом), одной «ниткой».
Двухтрубный вариант – когда в системе есть два контура: подающий горячую воду к радиаторам и собирающий остывший теплоноситель, для последующей транспортировки в котел.
Вариант с коллектором – когда котел отдает теплоноситель не радиаторам, а промежуточному узлу, с помощью которого можно транслировать тепло по любым контурам. Ну а сбор «отработанного» теплоносителя осуществляется в обратный контур со своим коллектором.

Выбор конкретного варианта зависит от множества «вводных» данных, поэтому далее по тексту мы рассмотрим подробные схемы отопления, использующие однотрубную, двухтрубную или коллекторную разводку.

Однотрубный контур: водяное отопление на даче

Однотрубная схема собирается следующим образом:

В доме монтируют котел, к верхнему патрубку которого подключают первый участок трубопровода. Причем врезку для подключения расширительного бака делают именно в этом участке.
Первый участок трубопровода подводят (вдоль стены) к верхнему патрубку первого радиатора, нижний патрубок при этом заглушен.
От нижнего патрубка на противоположной стороне первого радиатора отводят второй участок трубы, а верхний патрубок – оборудуют ниппелем для сброса воздуха.

Второй участок трубы вводят в нижний патрубок второго радиатора (заглушив верхний)
На противоположной стороне второго радиатора заглушают нижний патрубок, а к верхнему — подключают третий участок трубопровода. Далее указанная схема повторяется, вплоть до последнего радиатора в системе.
Смонтировав и подключив последний радиатор можно переходить к отводу отработанного теплоносителя в котел. Для этого из крайнего нижнего патрубка отводят трубу, соединяемую с нижним патрубком котла, принимающим остывшую воду. Причем циркуляционный насос, врезают в систему именно на этом участке.

Подобная схема разводки не предполагает сколь-нибудь эффективное управление процессом отопления. Ведь самым горячим окажется первый (по ходу движения теплоносителя) радиатор, а самым холодным – последний. Кроме того, всю систему можно разместить только вдоль периметра несущих стен строения. Поэтому системы с однотрубной разводкой практикуют только в дачных домиках или одноэтажных строениях с небольшой площадью.

Двухтрубный контур: домашнее водяное отопление

Двухтрубная схема собирается следующим образом:

К верхнему патрубку котла подключают «горячую» ветку, которая поднимается до уровня полотка и тянется на этой отметке вдоль периметра стен строения. Причем «подъем» — вертикальный участок, связывающий «верхнюю» горизонталь с котлом заканчивается тройником, к боковому торцу которого и монтируют всю ветку. Ну а верхний торец тройника продлевает «подъем» на следующий этаж строения или используется для монтажа расширительного бака.
К нижнему патрубку котла подключают «холодную» ветку (обратку), которую тянут вдоль периметра стен строения на уровне пола. Причем в размещенную на уровне цокольного перекрытия обратку можно врезать (с помощью вертикальных «спусков») все «холодные» ветки, монтируемые на уровне межэтажных перекрытий. Циркуляционный насос и сливной патрубок, разумеется, размещаются у нижнего патрубка котла, на «цокольной» обратке.

Радиаторы развешивают под окнами на каждом этаже. Причем в левый верхний патрубок радиатора монтируют ниппель для спуска воздуха, а в правый верхний патрубок монтируют вентиль, регулирующий пропускную способность. Соответственно к левому нижнему патрубку подключают отвод (уголок, «загнутый» к низу), а правый нижний патрубок оборудуют заглушкой.
Дальнейшая сборка системы осуществляется следующим образом – в «верхней» трубе обустраивается врезка, от которой отходит вертикальный участок, связывающий «горячую» линию с регулирующим вентилем радиатора. В нижней трубе обустраивается такая же врезка, связывающая «обратку» с отводом радиатора.

В итоге, получается достаточно функциональная система, с помощью которой можно отапливать даже малоэтажные строения. Причем двухконтурная разводка дает возможность регулировать степень «разогрева» буквально каждого радиатора, что особенно ценится в бытовых системах отопления.

Коллектор: водяной пол и отопление частного дома

Коллекторная схема собирается следующим образом:

От верхнего патрубка котла пробрасывают трубу большого диаметра, связывающую нагреватель с коллектором – герметичным баком, построенным по принципу гидроаккумулятора.
Нижний патрубок котла связывают трубой с циркуляционным насосом, от которого отводят линию на второй коллектор.
Развешенные в произвольном порядке радиаторы связывают трубами с первым и вторым коллектором. Причем, для простоты монтажа, с первым коллектором принято соединять правый верхний патрубок радиатора, а со вторым – левый нижний патрубок. Ну а само подключение труб к коллекторам реализуется посредством особой шины, похожей на тройник с множеством боковых патрубков. Причем регулирующие вентили монтируют именно на этих боковых патрубках.

Подобная схема является, по сути, усовершенствованным вариантом двухтрубной разводки. Однако наличие в системе коллекторов дает возможность увести «горячую» линию и обратку буквально куда угодно (в двухтрубной системе они уложены только вдоль внутреннего периметра опорных стен). Поэтому коллекторную разводку практикуют при объединении нескольких вариантов конструкций радиаторов, например, классических «батарей» и системы «теплый пол».

Виды водяного отопления частного дома: достоинства и недостатки энергоносителей

Помимо типа разводки на производительность и конструкцию системы отопления влияет и тип энергоносителя. Причем классические котлы бывают газовыми, электрическими и твердотопливными. Ну а современные энергоэффективные проекты водяного отопления частного дома предполагают использование альтернативных источников энергии, таких как тепловые насосы, гелиосистемы и прочее. И далее мы рассмотрим достоинства и недостатки каждого решения.

Газовое водяное отопление частного дома

Газовые котлы генерируют очень высокую мощность. Причем в открытой продаже имеются и установки для отопления небольших дач, и системы для обогрева многоэтажных строений.

По конструкционному решению котлы делятся на дымоходные (поддерживающий горение топлива воздух берется из комнаты, а продукты распада – выводятся наружу, по дымоходу) и парапетные (воздух засасывается с улицы и туда же уходят продукты распада).

Вот только монтаж и парапетного и дымоходного вариантов возможен лишь в тех домах, где есть централизованный газопровод. Но и в этом случае все работы ведутся согласно официальному проекту и только специализированными компаниями.

Словом, обустройство газового отопления – это очень выгодное, но чрезвычайно хлопотное предприятие. Однако все хлопоты будут вознаграждены эффективностью и дешевизной подобного решения.

Водяное печное отопление частного дома

Печные или твердотопливные котлы работаю на энергии сгоревших дров, угля или торфа. До недавнего времени к таким обогревателям относились с большим предубеждением: ведь их КПД был саамам низким, а обслуживание – самым хлопотным (чистка поддувала и камеры горения, ручная загрузка «энергоносителей» и так далее).

Однако современные твердотопливные котлы избавились от всех «пережитков прошлого». Они «питаются» любым горючим материалом, загружаемым из бункера, и пережигают его практически без остатка. Причем по эффективности такие котлы могут поспорить с газовыми вариантами, а решение о возможной установке принимает сам владелец дома, без согласования с какими-либо контролирующими органами.

Вот только стоят такие котлы в два-три раза дороже газовых аналогов, но в эксплуатации обходятся в три-четыре раза дешевле. И с учетом все возрастающей цены газа твердотопливный котел уже не выглядит анахронизмом.

Электрическое водяное отопление частного дома

Электрические котлы монтируют в домах от безысходности, когда другие варианты невозможны в принципе. Ведь обогрев дома электричеством, особенно в сочетании с водяной схемой отопления – дорог просто до неприличия.

Поэтому такие системы можно рассматривать лишь в роли резервного варианта, на случай перебоев с газом или твердым топливом. Тем более что нагревательный элемент – ТЭН – можно вмонтировать прямо в радиатор, на место одной из заглушек.

Альтернативные системы водяного отопления частного дома

Все альтернативные системы стоят недешево. Например, цена теплового насоса доходит до 10 000 евро, а гелиосистема, аккумулирующая энергию солнца – стоит почти столько же. Однако, установив на участке тепловой насос или солнечный аккумулятор можно забыть о коммунальных счетах практически навсегда.

К тому же, по эффективности альтернативные решения не уступают традиционным вариантам. Однако для нормальной эксплуатации и тепловому насосу, и гелиосистеме необходимо электричество. Следовательно, владельцу таких «обогревателей» нужна еще и автономная электростанция. В итоге, стоимость подобной «автономии» окупится не ранее пары десятилетий эксплуатации.

Все, что вам нужно знать в 2023 году

Введение

Схема модернизации котлов (BUS) — это финансируемая государством инициатива, направленная на то, чтобы помочь домовладельцам и домовладельцам заменить свои старые неэффективные котлы на более энергоэффективные модели. Схема разработана, чтобы помочь сократить выбросы углерода, снизить счета за электроэнергию и повысить общую энергоэффективность домов в Великобритании. В последние годы схема была обновлена и теперь включает замену котлов тепловыми насосами в качестве приемлемого варианта модернизации.

Что такое схема модернизации котла (BUS)?

Программа модернизации котлов — это государственная инициатива, которая предоставляет финансовую помощь домовладельцам и арендодателям в виде ваучеров на модернизацию своих старых котлов до более энергоэффективных моделей. Схема является частью усилий правительства Великобритании по сокращению выбросов углерода и повышению энергоэффективности в стране. Схема теперь включает замену котлов тепловыми насосами в качестве приемлемого варианта модернизации.

Схема модернизации котла

Для чего можно использовать схему модернизации котла?

Схему модернизации котлов можно использовать для модернизации различных типов котлов, включая газовые, жидкотопливные и газовые котлы. Схема теперь также охватывает замену старых котлов тепловыми насосами, которые считаются более устойчивым и эффективным вариантом отопления. Схема покрывает как стоимость нового теплового насоса, так и стоимость установки. Он также покрывает стоимость любых необходимых работ с системой отопления, таких как новые элементы управления или новый дымоход.

Кто может подать заявку на участие в программе?

Программа модернизации котлов открыта для домовладельцев и домовладельцев в Англии, Шотландии и Уэльсе. Чтобы иметь право на участие, в вашей собственности должен быть газовый, жидкотопливный или газовый котел, которому не менее 8 лет, или котел на твердом топливе, которому не менее 15 лет. Имущество также должно быть основным местом жительства заявителя.

Критерии приемлемости

Чтобы иметь право на участие в Программе модернизации котлов, вы должны соответствовать определенным критериям. К ним относятся:

Ваше имущество должно находиться в Англии, Шотландии или Уэльсе

Ваше имущество должно быть основным местом жительства заявителя

Ваше имущество должно иметь газовый, жидкотопливный или газовый котел, которому не менее 8 лет котел на твердом топливе, которому не менее 15 лет

Недвижимость должна быть частным домом, а не коммерческой недвижимостью.

Заявитель должен иметь действительное удостоверение личности и подтверждение адреса.

Как подать заявку

Чтобы подать заявку на участие в программе модернизации котлов, вам необходимо посетить официальный веб-сайт программы и заполнить форму заявки. Вам нужно будет предоставить информацию о вашем имуществе, включая возраст вашего котла, тип вашего котла и вашего текущего поставщика энергии. Также вам нужно будет указать, что вы заинтересованы в замене вашего котла тепловым насосом.

Вам также потребуется предоставить удостоверение личности и подтверждение вашего адреса, например, счет за коммунальные услуги или счет за муниципальный налог. Как только ваша заявка будет получена и обработана, вы получите ваучер, который можно использовать для покупки и установки нового теплового насоса.

Часто задаваемые вопросы

Сколько будет стоить программа?

Стоимость схемы варьируется в зависимости от типа и размера необходимого Вам теплового насоса. Схема покрывает стоимость теплового насоса и установки, а также любые необходимые работы с системой отопления.

Чем тепловые насосы отличаются от котлов с точки зрения энергоэффективности?

Тепловые насосы считаются более устойчивым и энергоэффективным вариантом отопления по сравнению с котлами. Они работают, извлекая тепло из воздуха или земли снаружи и используя его для обогрева вашего дома. Это означает, что они используют возобновляемые источники энергии и производят значительно меньше выбросов углерода, чем котлы.

Есть ли конкретный тип теплового насоса, который подходит для этой схемы?

Схема открыта для различных типов тепловых насосов, включая воздушные тепловые насосы и геотермальные тепловые насосы. Важно отметить, что критерии приемлемости для каждого типа теплового насоса могут различаться, поэтому перед подачей заявки рекомендуется проверить конкретные требования для каждого типа.

Потребует ли замена моего котла тепловым насосом серьезных изменений в моей системе отопления?

Замена котла тепловым насосом может потребовать некоторых изменений в вашей системе отопления, таких как установка новых элементов управления или нового дымохода. Однако эти изменения, как правило, минимальны и покрываются за счет стоимости схемы.

Могу ли я подать заявку на схему, если мой котел не такой старый?

Схема в первую очередь предназначена для домовладельцев и арендодателей с котлами, которым не менее 8 лет для газовых и масляных котлов или 15 лет для котлов на твердом топливе. Однако схема открыта для всех домовладельцев и арендодателей, независимо от возраста их котла.

Схема модернизации бойлеров

Заключение

Схема модернизации бойлеров — это финансируемая государством инициатива, в рамках которой домовладельцам и домовладельцам предоставляется финансовая помощь в модернизации их старых, неэффективных котлов до более энергоэффективных моделей. Схема теперь также включает замену котлов тепловыми насосами в качестве приемлемого варианта модернизации, обеспечивающего более устойчивый и энергоэффективный вариант отопления. Схема открыта для домовладельцев и арендодателей в Англии, Шотландии и Уэльсе и предлагает простой и понятный процесс подачи заявок. Схема позволяет легко и недорого модернизировать вашу систему отопления, экономя ваши деньги на счетах за электроэнергию и уменьшая углеродный след.

Какую систему отопления лучше установить при реконструкции старого здания?

/ / /

При реконструкции старого здания также важно учитывать систему отопления. Нет однозначного ответа, какая новая система отопления лучше для старого здания. Местные и структурные условия имеют такое же влияние на выбор системы отопления, как и затраты и правовые нормы. В то время как системам отопления с аккумулирующими баками требуется много места, солнечной тепловой энергии требуется солнечная крыша, желательно с видом на юг, чтобы полностью реализовать свой потенциал. Некоторые домовладельцы хотят сэкономить на ремонте и поэтому заменяют систему отопления только в качестве единственной меры. Если изоляция недостаточна и нет теплых полов, тепловой насос не всегда лучший выбор. Но именно эти системы отопления используют возобновляемые источники энергии и поэтому находятся в списке приоритетов федерального правительства. Программы субсидирования покупки новых систем отопления соответственно щедры. Но при выборе новой системы отопления для старого здания есть и другие интересные альтернативы.

Когда стоит заменить систему отопления в старом доме?

Если вы хотите полностью обновить свое старое здание, вам также следует проверить систему отопления. Особенно при обновлении или улучшении изоляции стоит критически взглянуть на старую систему отопления. Если потребление старого здания явно слишком велико, обычно стоит купить новое. В конце концов, вы можете превратить свою газовую или жидкотопливную систему отопления в энергосберегающую, просто переключившись с котла с постоянной температурой на более современную технологию конденсационного котла. В зависимости от материала старого здания это само по себе может сэкономить до 30 процентов годовых расходов на отопление. Если масляная система отопления эксплуатируется не менее 30 лет, замена даже обязательна. Даже если система отопления еще работает, она должна быть заменена в соответствии с Законом об энергетике зданий (Gebäudeenergiegesetz, GEG).
В старых зданиях целесообразно даже заменить более современные системы отопления, например, если требуется чрезмерный ремонт. Неисправный котел или дорогие запчасти, безусловно, оправдывают покупку современной и энергоэффективной новой системы отопления. Комфорт проживания также повышается за счет модернизации отопления в старых домах. В сочетании с обновлением фасада и окон новая инновационная система отопления обеспечивает значительно лучший микроклимат в помещении. Еще одним важным аспектом является увеличение стоимости старого здания за счет новой технологии отопления. В то же время новая система отопления гораздо более экологична. Вот веские причины заменить систему отопления или установить дополнительную систему отопления с использованием возобновляемых источников энергии в старом здании:
Отопление старше 30 лет, и существует юридическое обязательство по его замене
система отопления часто нуждается в ремонте из-за своего возраста (15 лет и более)
пониженная теплопроизводительность системы отопления
стоимость энергии ископаемого топлива слишком высока
Какой тип отопления подходит для старого дома?
Текущие планы перехода на энергию также распространяются на системы отопления в старых зданиях. Ожидается, что с 2024 года будут разрешены только системы отопления, использующие не менее 65 процентов возобновляемых источников энергии. Это означает, что традиционные газовые или масляные системы отопления в будущем устареют, поскольку они используют только ископаемое топливо. Фактически даже продажа масляных систем отопления будет полностью запрещена не позднее 2026 года. Поскольку эти две системы отопления все еще относительно недороги, директивные органы сосредоточили внимание на финансовых стимулах для новых систем отопления с использованием возобновляемых источников энергии для реконструкции старых зданий. Но использовать только дровяное отопление, конденсационный котел, солнечную тепловую энергию или тепловые насосы во всех случаях нецелесообразно. Именно здесь обычно имеет смысл гибридное решение газового отопления и дополнительного отопления с использованием возобновляемых источников энергии. Иногда достаточно дополнить существующую систему отопления в старом доме современной системой отопления. Солнечная тепловая система или тепловой насос могут использоваться в качестве дополнения к системе отопления, не заменяя ее полностью. Например, затраты на энергию для отопления природным газом также заметно снижаются за счет использования новой системы отопления с дополнительными возобновляемыми источниками энергии. Для старого здания могут подойти следующие типы отопления или их комбинации:
конденсационный котел на газе или жидком топливе
тепловой насос (воздух, вода, геотермальный)
отопление дровами или пеллетами
газовое отопление с солнечным теплом
Отопление на пеллетах с тепловым насосом
Отопление RE для дополнения существующей системы отопления
Какое отопление имеет смысл в старом доме?
Тепловые насосы – это одна из систем отопления будущего. В качестве бесплатного источника тепла они используют воздух, землю или воду. С долей электроэнергии от 20 до 30 процентов тепловой насос является одной из самых дешевых систем отопления. В отличие от масляного отопления, нет необходимости в больших складских помещениях для топлива. В рамках энергетического перехода владельцы недвижимости получают привлекательные субсидии на установку теплового насоса. Это делает тепловой насос лучшей системой отопления для старых зданий, по крайней мере, теоретически. Но это не всегда так. Тепловой насос особенно эффективен в сочетании с комплексной системой обогрева полов. В отличие от радиатора, тепло распределяется равномерно по всей жилой площади. Радиатор, с другой стороны, излучает тепло в комнату из одной конкретной точки.
Вот почему для систем отопления с радиаторами требуется более высокая температура подачи, чем для напольного отопления. Чтобы это мягкое тепло постоянно согревало помещения, старому зданию нужны герметичные окна и хорошая теплоизоляция. Если эти предпосылки соблюдены, тепловые насосы являются перспективной инвестицией, несмотря на более высокие затраты на приобретение, и в то же время предлагают привлекательный уровень жизненного комфорта. Однако, если строительная ткань имеет дефекты, очевидно, что другие системы отопления являются лучшим выбором. Если ремонтник хочет использовать только возобновляемые источники энергии в старом здании, системы отопления на дровах или пеллетах являются хорошей альтернативой тепловым насосам. Если места для хранения топлива не хватает, газовый конденсационный котел в сочетании с солнечным тепловым может стать подходящим вариантом отопления для старых зданий.
Расчет тепловой нагрузки как основа для выбора системы отопления для старых зданий
Больше не всегда лучше, это относится и к системам отопления. Потому что в то время как слишком маленькая система отопления быстро достигает своих пределов и, следовательно, не работает энергоэффективно, слишком большая система отопления также проблематична. Это связано с тем, что датчики постоянно включают и выключают нагрев, когда он обеспечивает слишком большую мощность нагрева. Это оказывает заметное влияние на потребление энергии. Каждое старое здание отличается от других, поэтому не существует универсального решения для размера или типа нового отопления. Прежде чем совершить покупку, домовладельцам следует обратиться за подробной консультацией к специалистам по отоплению или экспертам в области энергетики. В их работу входит оценка энергоэффективности старого здания. Потому что оценка структурного состояния окон и изоляции так же важна, как и выбор соответствующей системы отопления. Правильный расчет необходимой тепловой нагрузки может сэкономить ваши деньги. Избыточные системы отопления не только потребляют больше энергии, но и стоят дороже.
Какие субсидии предоставляются для новых систем отопления в старых зданиях?
Доступны различные субсидии в зависимости от выбора системы отопления для старого здания. Вообще говоря, чем перспективнее и энергоэффективнее система отопления, тем выше субсидия. Системы отопления, использующие возобновляемые источники энергии, явно лидируют. Для любой новой системы отопления важно, чтобы ремонтники обращались за финансированием в BAFA или KfW, прежде чем начинать работы в своем старом здании. Некоторые федеральные земли предлагают дополнительные субсидии, такие как программа HeiztauschPlus в Берлине, о которой региональные консультанты по энергетике могут предоставить подробную информацию. BAFA также субсидирует расходы на консультацию эксперта по энергоэффективности, которую последний удобно использует сам.
Отопление на жидком топливе или конденсационное отопление на жидком топливе
Поэтапный отказ от отопления на жидком топливе, о чем свидетельствует не только запрет продажи с 2026 года. Больше нет субсидий даже на замену обычного отопительного котла на энергоэффективный конденсационный котел . Если вы хотите заменить свой старый котел из-за требований законодательства или дефекта, вы должны сделать это быстро. Запланированный запрет на масляные системы отопления всех видов в настоящее время снова обсуждается и вполне может вступить в силу до 2026 года. Однако на масляные гибридные системы отопления это не распространяется.
Газовый конденсационный котел или газовая гибридная система отопления
С газовыми конденсационными котлами ситуация несколько иная. Если она используется в качестве единственной системы отопления, она также не подлежит субсидированию. Программы субсидирования BAFA или KfW доступны для газового гибридного отопления, т. е. в сочетании с дополнительной солнечной тепловой системой или тепловым насосом. Это может включать финансирование отдельных мероприятий или в рамках индивидуальной дорожной карты реконструкции. В случае газового гибридного отопления, солнечная тепловая система или тепловой насос дополняют новую систему отопления газовой горелкой. Можно подать заявку на финансирование до 30 процентов. В контексте индивидуальной дорожной карты ремонта вы имеете право на еще пять процентов. Если владельцы недвижимости не хотят переходить на гибридное отопление в настоящее время, они могут установить и субсидировать систему газового отопления, готовую к использованию возобновляемых источников энергии. Для максимальной 20-процентной субсидии новый газовый конденсационный котел уже должен быть гибридным и иметь необходимый буферный накопительный бак. Затем у ремонтников есть два года, чтобы модернизировать солнечную тепловую систему или тепловой насос.
Гибридное отопление RE
Гибридное отопление с использованием возобновляемых источников энергии делает еще один шаг вперед. Он состоит как минимум из двух систем отопления в одной отопительной установке, которые используют исключительно возобновляемые источники энергии. Это может быть любая комбинация солнечного тепла, теплового насоса и отопления на биомассе, например, отопление на пеллетах. В отличие от газового гибридного отопления, домовладельцы получают до 35% субсидий на все расходы на покупку гибридной системы отопления на основе возобновляемых источников энергии, но не более 60 000 евро. Если гибридное отопление заменит старую масляную систему отопления, будет выплачено еще десять процентов. Система отопления на биомассе, такая как система отопления на пеллетах, представляет собой инновационную систему отопления для старых зданий, которая может претендовать на 5-процентный бонус за инновации от BAFA. Однако должны соблюдаться максимальные пределы выбросов твердых частиц в 2,5 миллиграмма на кубический метр. Это означает, что если система отопления, работающая на жидком топливе, будет заменена гибридной системой отопления на возобновляемых источниках энергии и будут соблюдены соответствующие требования, 50 процентов затрат могут быть покрыты за счет субсидий BAFA.
Система отопления на дровах или пеллетах
Системы отопления на биомассе являются углеродно-нейтральными и поэтому являются одними из предпочтительных систем отопления будущего. Сюда входят системы отопления, в которых в качестве топлива используется древесина в любой форме. К ним, в свою очередь, относятся как классические дровяные котлы, так и котлы на щепе. Поскольку обе системы отопления должны загружаться вручную, многие ремонтники предпочитают автоматизированную систему отопления на пеллетах. Последний должен демонстрировать КПД котла не ниже 90 процентов, чтобы иметь полное право. Даже для буферного резервуара нормативы предусматривают минимальный размер. Он должен иметь мощность 55 литров на киловатт, если это дровяной котел или комбинированный котел. Для древесной щепы требуется 30 литров на киловатт. Кроме того, новая система отопления должна соответствовать предельным значениям выбросов окиси углерода и твердых частиц. При 15 миллиграммах твердых частиц на кубический метр и соблюдении всех других требований BAFA предоставляет 35-процентную субсидию. Для систем отопления с низким уровнем выбросов менее 2,5 миллиграммов на кубический метр Федеральное управление по экономическим вопросам и экспортному контролю предоставляет еще пять процентов. Если система отопления на биомассе заменяет систему отопления на жидком топливе, домовладельцы старого здания получают дополнительную субсидию в размере десяти процентов. Если модернизация системы отопления является частью индивидуальной дорожной карты реконструкции, эти дополнительные пять процентов могут привести к общей субсидии в размере 55 процентов.
Тепловой насос
Соответствующие тепловые насосы получают бесплатное тепло окружающей среды из воздуха, воды или земли для обогрева старых зданий. Стоимость тепловых насосов типа «воздух-вода» разумна, так как нет необходимости бурить обширные скважины. Однако их эффективность ниже, чем у водяных или рассольно-водяных тепловых насосов. Особенно зимой наружный воздух прохладный, поэтому тепловому насосу требуется больше электроэнергии. Использование геотермального тепла или тепла подземных вод более эффективно, но и дороже. Если вы используете систему поверхностного отопления, такую как теплые полы, в хорошо изолированном старом здании, эти тепловые насосы работают круглый год. BAFA предоставляет такие же субсидии для систем тепловых насосов, как и для систем отопления на биомассе, что в лучшем случае означает до 55 процентов.
Солнечная тепловая энергия
Солнце является неисчерпаемым источником бесплатной возобновляемой энергии. В то же время солнечная тепловая энергия дешевле, чем тепловые насосы. Но их недостатком является низкая солнечная радиация зимой или если площадь крыши обращена на север. Но если ваша крыша солнечная и оптимально выровнена, солнечная тепловая энергия, безусловно, является одной из идеальных систем отопления будущего для старых зданий. Таким образом, субсидии до 30 процентов доступны для солнечной тепловой системы. Они могут увеличиться до 45 процентов в сочетании с другими программами, такими как дорожная карта реконструкции и замена системы отопления, работающей на жидком топливе. В старых зданиях солнечная система легко модернизируется и может использоваться как гибридная система отопления практически со всеми видами отопления.
Правильная система отопления для старых зданий: индивидуальное решение
В то время как политики предпочитают использовать только возобновляемые источники энергии для достижения целей энергетического перехода, энергоэффективность новой системы отопления зависит состояние старого здания. Оптимальной, безусловно, является система отопления, которая предлагает самые низкие затраты на энергию и самую высокую энергоэффективность для соответствующих старых зданий. Более высокие закупочные цены на ориентированные на будущее системы отопления часто компенсируются программами субсидирования с соответствующей широкой поддержкой.
