Откатные ворота своими руками: схема, этапы и инструкции

Подбираем материалы

Чтобы сделать самостоятельно откатные ворота, понадобится подготовить некоторые материалы: профнастил (уже окрашенный), трубы (с различными размерами и диаметрами), банка грунтовки (или несколько), саморезы, запчасти, которые обеспечат автоматическую работу ворот. Больше всего придётся заплатить за фурнитуру, продаваемую в наборах и электронику, которая будет обеспечивать открывание. Среди последней будет блок управления с приводом, а также пульты с рейкой. При надобности можете уделить внимание безопасности.

В итоге, Вам потребуется выбрать нужное количество деталей для будущего изделия. Прежде всего, Вам требуется найти чертёж, на котором будут указаны размеры. Или без них, но чётко определить габариты изделия. Таким образом получится точно рассчитать необходимое количество материалов и не переплатить за лишнее. Например, при размере ворот 3 на 2 метра требуется 6 квадратных метров профнастила и определённый вес труб в килограммах.

После выяснения размеров и убеждения, что чертёж подходит — приобретайте материал. Главное найти чертежи в надёжных источниках, тогда проблем в работе не будет, т.к. всё уже чётко просчитано. Затем убедитесь, что у Вас имеются инструменты, с помощью которых реально самостоятельно собрать откатные ворота.

Подготавливаем рабочий инвентарь

Приведите в порядок свою болгарку либо одолжите её у знакомых. Также из аппаратов нужна бетономешалка и машинка для шлифовки. Помимо этого, пригодится лестница-стремянка, шуруповёрт, уровень, рулетка, лопаты, набор ключей гаечных и ломик. Замеры будут производиться при помощи рулетки

Хоть перечень и большой, однако нет необходимости всё покупать. При отсутствии чего-либо в Вашем гараже, попробуйте попросить у соседей либо приятелей. Ведь при расходах на инструменты маловероятно, что стоимость в итоге окажется ниже, нежели приобрести готовую конструкцию.

Если уже всё есть — можно смело начинать работу.

Монтаж самодельных откатных ворот

Подготовительный этап — ключевая часть дела

Начните с предварительных работ. Потребуется очистить рабочее место от растительного слоя грунта. При наличии иного покрытия также придётся снимать и его. Чтобы работа была удобной, сделайте разметку будущих откатных ворот.

Затем, в процессе разбивки требуется применить 4 элемента из арматуры, размер которых 1 метр, а также электроды. Роль последних — быть осями (постоянной и временной). Перед забиванием арматуры требуется проверить, чтобы у прямоугольника совпали диагонали. Затем начинайте забивать. Над грунтом должно остаться 20 см. элемента. Между арматуринами протягивается леска.

Дальнейший шаг — выкопать приямки. В них будет закладываться основание для столбиков, а также траншея под электрическую проводку.

Рекомендуем помнить, что яму лучше делать немного шире, нежели предполагаемый столб. Например, длина и ширина опоры ожидается по 50 см. , то желательно, чтобы эти значения у ямки было не менее 52 сантиметров. Тогда делать кирпичную кладку будет гораздо легче.

У закладной детали тоже есть требования бетонной основе. Длина ямы обязана составлять как минимум половину проёма ворот (по параметру длины).



Глубина ямок в каждой местности может отличаться т.к. при её выкапывании нужно учесть климат. Глубина должна быть большей, чем уровень промерзания грунта. В некоторых регионах может потребоваться выкопать яму в 1,5 метра глубиной. Если эти пренебречь, то грунт может начать выталкивать конструкцию, из-за чего ворота будут стоять ненадёжно.

Если стенки осыпаются в процессе работы, применяйте опалубку. Для неё допускается выбрать не самое лучшее дерево, ведь всё-равно его придётся закапывать.

С целью утрамбовать землю, приямки поливаются жидкостью. Если работу нужно временно приостановить, стоит накрыть траншеи от осадков, которые способны привести к вымыванию почвы.

Чтобы в будущем не наносить ущерба проезду, выкопайте заблаговременно траншею, куда нужно будет заложить гильзу и электрический кабель. Это позволит быстро подключить электронику электричеству. Здесь пригодится пластиковая труба, диаметр которой 2 сантиметра. В ней будет проходить провод. По краям рекомендуется закрыть кабель полиэтиленом, который защитит от грязи и влаги. После укладки провода грунт нужно утрамбовать, траншею также поливают водой.

Подготовка столбов

Для сердечника придётся задействовать трубы из металла. Рекомендуется изделие прямоугольной формы с диаметром 80 на 80 мм. либо 100 на 100. Позволяется использовать и круглые трубы с такими же диаметрами.

Верхняя часть трубы должна выступать над грунтом всего на 2 см. Например, если столб по высоте 250 см., то сердечнику потребуется 245 см высоты. Подземная обязана не достать до дна в котловане. Допустим, яма по глубине равна 1 метру, тогда длина трубы нужна в 95 см.



Чтобы сердечник получился наиболее прочным, можете приварить внизу две части из арматуры. Располагаться они должны крестообразно, а длина каждого по 25 сантиметров.

После монтажа трубы в яму, следует укрыть данный элемент чем-то, что будет защищать от влаги.

Создание закладной части

От качества этой детали зависит результат работы. Ведь эта часть воздействует на передвижение ворот и работоспособность привода, работающего на электроэнергии.

Под эту часть вполне подходит швеллер с шириной в диапазоне 160-200 мм. По длине она обязана равняться минимум 50% ширины воротного проёма.

С целью хорошо закрепить швеллер в бетонной основе потребуется приварить арматурные конструкции. Придётся подобрать четыре части арматуры. Все они должны получиться по 90 см. Потребуется приварить с одной и второй стороны, а также связать перемычками из арматуры. Следует предпочесть диаметр 10 миллиметров.

Заливка фундамента бетоном

По завершению работы с металлическими изделиями приступают к следующей части дела. Далее приступают к заливке бетона своими руками. Обычно применяется цемент марки М200. Раствор имеет следующий состав: 1 часть цемента, 3 части песка и 5 щебня (фракции 5-20 или 20-40). В растворе должно быть 20% воды.

Желательно дождаться, когда температура воздуха не будет опускаться ниже 0. Иначе придётся дополнительно использовать добавки от заморозки.

До заливки фундамента требуется проверить, чтобы все элементы, которые уже установлены, не сместились и стоят надёжно, т.к. под воздействием заливаемого раствора возможны сдвиги. Ровность установки можно проконтролировать уровнем как в горизонтальной, так и в вертикальной плоскостях.

Швеллер располагается по линии горизонта. Если проезд ещё будет чем-то покрываться, рассчитайте глубину отделочного материала заранее. Лучше всего, если между горизонтом и створкой останется 7 сантиметров. Тогда в снег ворота будет открывать легче.

Данные ворота должны иметь крепкую конструкцию. Поэтому не следует забывать после заливки порции раствора трамбовать его. Иначе не исключено появление пустот в фундаменте.

После бетонирования начинают выравнивать основу от неровностей. В жаркую погоду бетон следует укрыть от жары, чтобы не появились трещины. Дважды в день требуется производить полив конструкции водой.

Если Вы хотите получить крепкую конструкцию, отдохните неделю. Тем временем бетонный фундамент наберёт свою прочность.

Кирпичная кладка столбиков

После закрепления фундамента можно начинать кладку кирпичей, произведя монтаж закладных элементов для нащельников. Требуется использовать уголок 5×5 см. с длиной около 8 см. Арматура, диаметр которой 8 мм. равняется половине столба и её требуется прикрепить сваркой к сердечнику.

Для нащельника требуется сделать 3 закладки трёх деталей: снизу, в центре кладки и вверху, немного выше уровня ворот.

Делаем самостоятельно каркас откатных ворот

Следует отметить, что каркас удобнее делать из труб с прямоугольным или квадратным сечением.

Здесь реально пригодится использовать чертежи, где подробно отражено как соединять все детали ворот. С его помощью работа пройдёт быстро и комфортно, а перерасхода материалов не будет.

Каждый элемент из железа требуется очистить от коррозии. Затем выполнить зачистку от жира и покрыть грунтовкой. Почти всегда применяют трубы 60х40 либо 60 на 30 мм. Для внутреннего каркаса задействуются трубки 30 на 20 миллиметров.

Сборку начинают с направляющего рельса. Это значит, что он должен быть готов заблаговременно. Во время набора каркаса нужно обеспечить его устойчивость в вертикальной плоскости. Для этого приваривается 2 элемента с квадратных труб, которые будут играть роль подставок.

На основном каркасе нижняя труба приваривается к рельсу прихватками. Шов должен иметь длину 15-20 мм., а шаг в 60-70 см. с обеих сторон в шахматном порядке.

Постоянный шов не рекомендуется делать, т.к. в этом нет смысла, а недостатки проявят себя в виде лишнего расхода электродов, а также в том, что профиль поведёт. Это усложнит открывание ворот, есть вероятность, что их начнёт заклинивать.

Затем можно выставить вертикальные трубки, прихватывая их лишь сваркой. Уровнем проверяется ровность, и если всё хорошо можно полностью приварить элемент. Потом приходит черёд перекладины, располагаемой вверху и диагональной. После них несущая основа ворот будет готова.

Затем изнутри к главному каркасу привариваются трубы дополнительного. К последнему уже и будет крепиться профнастил. Его трубы обязаны располагаться и посредине, тогда профиль не станет выпирать. По окончанию работы со сваркой можно зачищать швы с помощью болгарки и покрывать их грунтовкой и краской. Покраску рекомендуют выполнить 3 слоями.

Профнастил закрепляется саморезами 1.9 см., предназначенными для работы с металлом. Листы подгоняются по отдельности. Треугольные части ворот можно не закрывать профилем.

Далее нужно собрать следующие элементы, чтобы закончить дело:

1. Направляющий рельс, представляющий собой высококачественный профиль с ровной поверхностью. Металл нужен богатый на углерод (с содержанием выше обычного).
2. От 2 до 4 верхних пластин с роликами. Желательно, чтобы их покрытие было резиновым.
3. Роликовые каретки. Если ролики металлические, то от полимерных изделий стоит отказаться.
4. Заглушки из резины, желательно, чтобы была гофрированная часть.
5. А также улавливатели (верхний и нижний) и монтажные пластинки (для опор роликовых).

Сделать откатные ворота своими руками будет несложно. Напоследок нужно лишь установить элементы, перечисленные выше и произвести монтаж автоматики. Если Вы внимательно изучите инструкцию и посмотрите видео по теме, то сможете самостоятельно сделать качественные откатные ворота, не нанимая специалиста за отдельную плату.

Преимущества компании

Гарантии на все виды услуг

Только надежные поставщики

Монтаж и поддержка

Откатные ворота своими руками чертежи схемы конструкции.

Видео и фото

Содержание статьи:

• 1 Как сделать полотно откатных ворот своими руками
• 2 Монтаж откатных ворот
• 3 Привод для откатных ворот своими руками
• 4 Способы управления откатными воротами
  • 4.1 Пульт-брелок
  • 4.2 GSM контроллер
  • 4.3 RFID идентификацию и Arduino
• 5 Виды откатных ворот
  • 5.1 Подвесные
  • 5.2 Рельсовые
  • 5.3 Консольные ворота
• 6 Преимущества откатных ворот
• 7 Откатные ворота фото

Откатные ворота на участке занимают минимум места, надежны и долговечны. Они не требуют слишком тщательного ухода ни за самой конструкцией, ни за прилежащей территорией. Кроме того механизм их настолько прост, что при желании достаточно легко изготовить откатные ворота своими руками.

Все что потребуется для изготовления откатных ворот – набор инструментов, материалы, немного свободного времени и хорошая инструкция. Откатные ворота своими руками можно сделать буквально за несколько дней. При правильном выборе материалов и четком соблюдении инструкции, они не будут отличаться по прочности и надежности от покупных, но стоимость их окажется намного дешевле. Кроме того, раз уж вы сами собираетесь изготавливать ворота, то можно продумать и реализовать любой дизайн, придав своим воротам индивидуальность.

Как сделать полотно откатных ворот своими руками

Изготовить створку откатных ворот своими руками совсем несложно, она имеет очень простую конструкцию. Все что нужно для начала работ – измерить размер проездного проема и часть забора, куда будет сдвигаться створка. Для примера рассмотрим, как изготавливаются откатные ворота консольного типа, наиболее удобная и распространенная конструкция.

Размеры створки

Для примера изготовления полотна откатных ворот рассмотрим стандартный проем:

• ширина проема – 4м;
• высота примыкающего к проему забора 2 метра.

Важно! Высота полотна будет чуть меньше, чем высота забора, так как необходимо предусмотреть зазор над дорогой. В нашем примере сделаем зазор равным 7,5 см.

Конструкция откатных ворот обязательно включает в себя противовес в размере 1/2 от ширины проема. В нашем случае длина противовеса равна 2 метрам. Эта часть конструкции не перекрывает проем, а удлиняет полотно на рассчитанную величину. Чтобы хорошо представить себе будущие ворота и исправить приведенные размеры на собственные, лучше предварительно подготовить чертежи откатных ворот.

Важно! Длина прилегающего забора в нашем случае должна быть не менее 6 метров, чтобы створка откатных ворот могла полностью открыть проем.

Необходимые материалы

Если полотно ворот будет заполнено листами профнастила или похожим легким материалом, то для изготовления полотна потребуются следующие по списку материалы.

• Трубы прямоугольного сечения 60х30:
• 1 шт. 6-тиметровая;
• 1 шт. 4-хметровая;
• 1 шт. длиной 2,7 м;
• 2 шт. по 1,85 м.
• Трубы прямоугольного сечения 40х20:
• 3 шт. 4-хметровых;
• 4 шт. 2-хметровый.
• Направляющая шина 6 м из малого или среднего комплекта.
• Профлисты для заполнения каркаса.
• Саморезы.

Изготовление каркаса

Каркас ворот изготавливается из труб 60х30. На всю длину направляющей шины привариваем 6-метровую трубу широкой стороной, оставив с одного края отступ 3 см. Затем с той стороны, где труба доходит до края шины, прихватываем трубу длиной 1,85 метра, отмеряем от нее по шине 4 метра и прихватываем вторую трубу такого же размера. Получаются 2 вертикальные стойки. Соединяем их между собой 4-метровой трубой.

Важно! На этом этапе необходимо четко обмерить каждую сторону, чтобы не было перекосов. Должен получиться ровный прямоугольник.

Свободный край шины и верхний угол каркаса соединяются между собой трубой 2,7 метра. Это и есть противовес в виде треугольника, который не будет виден с лицевой стороны забора.

Внутренняя часть каркаса состоит из труб 20х40, образующих 6 равных прямоугольников. Чтобы оставить место для профлиста используется труба меньшего сечения, чем для рамы. На прокладки толщиной 20 мм укладываются трубы широкой стороной и привариваются.

После обварки ворот обязательно все швы зачищаются и шлифуются.

Покраска

Покраска защитит ворота от ржавчины и придаст им ухоженный вид, поэтому краску необходимо выбирать стойкую, обладающую хорошими защитными свойствами. Лучше всего для этой цели подойдет нитроэмаль или автомобильная краска. Эти материалы легко наносятся и быстро сохнут, поэтому можно покрасить створку откатных ворот своими руками, избегая дополнительных затрат.

Этапы покраски:

• с каркаса удаляется металлическая пыль и окалина;
• поверхность протирается растворителем;
• грунтовка;
• покраска.

Заполнение каркаса

К внутренним трубам саморезами крепятся профлисты (или любой другой материал), предварительно подогнанные по размеру. Желательно сделать предварительную разметку, где будут вкручиваться саморезы или использовать чертежи откатных ворот, чтобы не испортить внешний вид створки.

Треугольник противовеса не заполняется, так как не исполняет декоративной или защитной функции.

Монтаж откатных ворот

Чтобы ворота прослужили долго, необходимо правильно подготовить фундамент для откатных ворот.

Для этого необходимо:

• выкопать котлован длиной 2,2 м за примыкающим к проему забором с той стороны, куда будет открываться створка откатных ворот;
• сварить П-образную конструкцию из прочной арматуры высотой 1,5 м и длиной 2,2 м;
• установить конструкцию в котлован и забетонировать.


Чтобы раствор как следует высох, его нужно оставить на неделю, только после этого можно считать, что фундамент для откатных ворот готов.

С другой стороны проема рядом с забором нужно установить столб, к которому будут крепиться верхние ролики и уловители.

После высыхания бетона необходимо установить сами ворота. Для этого:

• привариваем к силовой раме подставку с роликовыми опорами и площадку под привод;
• устанавливаем направляющую балку створки на ролики, проверяем, ровно ли установлены ворота с помощью уровня;
• к столбу, в сторону которого будут открываться ворота, привариваем каркас верхних роликов, еще раз проверяем по уровню установку полотна;
• с противоположной стороны устанавливаем уловители на столб таким образом, чтобы в них заходили углы ворот;
• зажимаем ролик, установленный внутри направляющей балки;
• подключаем автоматику.

Привод для откатных ворот своими руками

Для удобства к воротам часто подцепляют электрические приводы, приводящие створку в движение с помощью кнопки. Если вы уже сделали откатные ворота своими руками, то осталось установить на них привод и автоматику, что совсем несложно выполнить, имея определенные навыки. Тем более что на откатные ворота консольного типа, которые мы используем в примере, устанавливаются самые простые двигатели.

Выбор двигателя зависит только от вида доступного напряжения на участке:

• трехфазный – более мощный;
• однофазный – менее мощный, может привести к проблемам при пусковом моменте.

Для открывания ворот потребуется двигатель со следующими характеристиками:

• мощность – 1,5-2,5 кВт, зависит от веса конструкции;
• частота вращения – чем меньше, тем лучше чтобы снизить нагрузку на ведущий вал.

Хорошим выбором будет 6-полюсный привод с частотой вращения 1000 об/мин или 12-полюсный с частотой 500 об/мин. Любые виды двигателей продаются в магазине, но чтобы удешевить механизм можно использовать и подручные средства, например, использовать двигатель от старой стиральной машины. Естественно, что для работы с электричеством необходимо иметь определенный навык, поэтому если у вас его нет, лучше обратиться за помощью к специалисту. Чтобы подключить такой двигатель к системе нужно будет определить концы двух пар обмоток. Для этого мультиметром необходимо измерить сопротивление, которое у пусковой обмотки значительно выше.

Следующим этапом будет выбор редуктора, лучше всего подойдет одноступенчатый. Частота вращения приводного колеса (выходного крутящего момента) у него должна составлять 80-100 об/мин, частота вращения входного крутящего момента обязательно совпадает с частотой вращения двигателя.

Для соединения валов двигателя и редуктора используют жесткую или полужесткую муфту.

Роль редуктора может исполнять ременная передача. Чтобы правильно собрать элементы схемы можно использовать автомобильный ролик-натяжитель ремня ГРМ. Особое внимание нужно уделить правильной отцентровке вала.

Способы управления откатными воротами

Основное удобство откатных ворот состоит в практически полной их автономности, особенно если использовать дистанционное управление откатными воротами.

Мы рассмотрим 3 распространенных вида автоматики для откатных ворот.

Пульт-брелок

Дешевое и удобное устройство, весьма популярное среди владельцев откатных ворот. Помимо электропривода, приводящего ворота в движение, нам потребуется блок управления.

Система дистанционного управления состоит из блока управления и пульта. На блоке управления находится всего одна кнопка, которая подает сигнал к открытию или закрытию ворот в зависимости от их исходного состояния. На брелках может быть одна или две кнопки, которые после установки системы необходимо запрограммировать. Вы можете сделать это самостоятельно, благодаря четким инструкциям.

Рассмотрим инструкцию одного из видов дистанционного управления на пульте:

• подключаем приемник к блоку питания, мощностью 12V, соблюдая полярность;
• зажимаем на пару секунд кнопки пульта и ждем, когда замигает индикатор;
• на приемнике также зажимаем кнопку до начала мигания сигнала;
• когда оба сигнала начали быстро моргать, зажимаем кнопку управления воротами и держим, пока индикаторы не станут гореть постоянно;
• отпускаем кнопку и еще раз быстро нажимаем 2 раза.

Обратите внимание на то, что ворота могут управляться одновременно и с дистанционного пульта и со стационарного блока управления, но не вручную. Блок управления надежно фиксирует ворота, что дает дополнительную защиту от взлома, обычный замок на ворота в таком случае не нужен.

Плата приемника имеет DIP-переключатели, которыми регулируется его ответ на сигнал:

• 1-е положение кратковременно замыкает контакт, пока подается сигнал;
• 2-е положение замыкает контакт до момента подачи нового сигнала.

Длительность импульсов, которые подаются для приведения в движение ворот, не большая, но поддается регулированию. Чтобы запустить двигатель с помощью устройства, подающего импульсы с малым напряжением (12V), нужно будет добавить в электрическую схему дополнительные реле.

GSM контроллер

Еще один способ управления воротами – GSM-контроллер. В последнее время он набирает обороты по популярности, так как управлять воротами можно прямо с мобильного телефона, т. е. не нужен даже отдельный пульт.

Единственная проблема при использовании такого способа – плохой сигнал сотовой связи. С ней сталкиваются жители удаленных от вышек населенных пунктов. Поэтому прежде чем устанавливать такую систему, необходимо убедиться в том, что сигнал мобильной связи в вашем доме постоянен, и на его качество не влияют погодные условия.

В качестве автоматики для ворот можно использовать простой контроллер сигнализации «КСИТАЛ». Он имеет 3 группы реле, контакты которых подключаются следующим образом:

• контакт 2-й группы параллельно кнопке открытия;
• контакт 3-й группы параллельно кнопке закрытия.

Схема с использованием такого контроллера включает в себя концевые выключатели.

Контроллер управляется шаблонными сообщениями, которые отправляются с мобильного телефона. Он принимает сигнал благодаря установленной в него СИМ-карте, на которую отправляются сообщения. Получив сигнал, контроллер приводит в движение ворота, движущиеся до тех пор, пока не будут полностью открыты или закрыты.

Контакт 1-й группы реле можно установить в режим открывания ворот с помощью магнитного ключа. Программирование системы происходит с помощью установки значения «1» в 39-й ячейке телефонного справочника СИМ-карты контроллера. В таком случае открывание ворот снаружи происходит с помощью магнитного ключа, а закрывание изнутри с кнопки блока управления. Контроль 1-го реле в системе устанавливается и снимается только вручную, т.е. напряжение будет подаваться до тех пор, пока не будет отключен контроль. Чтобы не было сбоев в работе, к контроллеру нужно подключить независимый источник питания.

RFID идентификацию и Arduino

Плата Arduino – бескорпусное, дорогое, по сравнению с брелками и GSM-системой, устройство, но обладающее множеством интересных функций. Покупка такой платы и самостоятельная ее настройка и установка, все же обходится дешевле минимум в 3 раза, чем готовая автоматика для ворот.

Нам потребуется:

• плата Arduino Leonardo;
• активная RFID метка стандарта SHF или RTLS с частотой сигнала 2,4ГГц;
• устройство считывания.

Для соединения устройств используется шина RS-485. После подключения платы, необходимо будет поместить ее в герметичную оболочку.

С помощью платы можно установить ворота в автоматический режим открывания при приближении автомобиля. Для этого в автомобиль устанавливается радиометка, улавливая сигнал которой устройство открывает ворота и держит открытыми, пока сигнал не удалится. Кроме того, плата может выполнять множество других функций, связанных с электроникой: включать свет, выключать сигнализацию и т.д.

Виды откатных ворот

Откатные ворота зарекомендовали себя как надежная, крепкая конструкция, которая много лет используется для защиты территорий организаций и частных владений. В зависимости от пропускной способности ворот, размеров проема и некоторых других факторов используют один из трех видов откатных ворот.

Подвесные

Подвесные откатные ворота представляют собой конструкцию, в которую входят:

• вертикальные стойки по краям проема;
• горизонтальная балка с установленным на нее роликовым механизмом;
• полотно ворот, движущееся по роликам на балке.
• Достоинства подвесных ворот:
• ветроустойчивость;
• взломоустойчивость;
• любой по величине размер полотна.

Для частного использования можно сделать небольшие по размеру, легкие ворота, но именно такая конструкция откатных ворот может выдержать массивное, тяжелое, обладающее наибольшей степенью прочности полотно. Такими воротами обычно оборудованы проездные проемы организаций, требующих большой степени защищенности.

Недостатки:

• ограничение верхней балкой высоты проезжающего транспорта;
• металлоемкость.

Именно из-за ограничения транспорта по высоте такие ворота стараются сделать по максимуму высокими, что еще больше увеличивает материальные затраты на изготовление конструкции.

Рельсовые

Рельсовые откатные ворота приводятся в движение с помощью нижнего рельса. Рельс устанавливается на одном уровне с дорогой и не препятствует движению автомобилей.

Достоинства модели:

• простая конструкция;
• ветроустойчивость;
• устойчивость к взлому и тарану благодаря возможности использования укрепленного тяжелого каркаса и обшивки;
• возможность закрыть проем до 6 м.

Недостатки:

• необходимость чистить рельс.

Чтобы сгладить недостаток рельсовых ворот, желательно, чтобы прилегающее дорожное покрытие было достаточно крепким, не разрушалось и не сыпалось. Так же устанавливать ворота такого типа не рекомендуется в регионах с частыми снегопадами или в местах постоянного образования снежных заносов.

Консольные ворота

Конструкция консольных ворот состоит из полотна с противовесом, который движется по направляющей балке, закрепленной чаще всего внизу конструкции.

Достоинства:

• закрытая балка защищена от непогоды;
• не контактируют с землей;
• не ограничивают проем по высоте;
• отсутствует зазор между воротами и примыкающим забором.

Недостатки:

• длина полотна и забора должна быть в 1,5 раза шире проездного проема, в то время как рельсовые и подвесные ворота требуют равной проему длины для полного открывания ворот.

Ворота такого типа наилучшим образом сочетают в себе удобство использования, прочность и небольшие затраты на их изготовление.

Преимущества откатных ворот

Основное преимущество откатных ворот – их компактность и неприхотливость:

• водитель автомобиля может беспрепятственно подъезжать прямо к воротам без риска повредить автомобиль при открывании проема;
• ворота в открытом положении или при открывании абсолютно не занимают места на участке;
• ворота могут быть установлены в любой момент, даже если прилежащая территория уже занята посадками или декоративными элементами;
• обильный снегопад и сугробы у ворот не мешают их открыванию и закрыванию;
• закрытая балка с установленным внутри роликовым механизмом не требуют смазки или очистки.

Помимо экономии места откатные ворота имеют и ряд других преимуществ.

Надежность. Благодаря своей конструкции они менее подвержены повреждению при сильных порывах ветра, ударах или попытке взлома. Механизм, по которому движется полотно ворот, прост и рассчитан на долгосрочное регулярное использование.

Доступность электропривода. Для откатных ворот модели электропривода и автоматики более простые и дешевые по сравнению с оборудованием для распашных ворот.

Размеры ворот практически не ограничены, и изготавливаются индивидуально по размерам проездного проема.

Откатные ворота фото

Благодаря простоте конструкции, удобству использования, стильному исполнению и минимуму занимаемого места откатными воротами все чаще заменяют простые распашные конструкции.

Для заполнения рамы откатных ворот существует множество материалов, благодаря которым, ворота приобретают свой собственный стиль и индивидуальность.

Сэндвич-панели

Одним из самых доступных по цене и популярных материалов являются сэндвич-панели. С их помощью воротам легко придать любой стиль. Панели изготавливаются с любой текстурой и рисунком, поэтому не составляет труда подобрать именно тот вариант, который идеально подойдет к стилистике дома, будь то дерево, филенка или гофр.

Дерево

Дерево является экологичным и долговечным материалом, а если его обработать качественным современным покрытием, то деревянные ворота надолго сохранят свой внешний вид.

Бюджет деревянных ворот находится в большом диапазоне, так, например можно обить раму сосновыми досками или заполнить резными деталями из дуба или вишни. Последние не только прослужат намного дольше, но и придадут статусность участку, став настоящим украшением двора.

Закаленное стекло

Новым интересным дизайнерским решением стали откатные ворота из закаленного стекла. Хрупкие на вид, они способны выдержать сильные порывы ветра и удары. Стекло может быть тонированным, но если со стороны улицы на участке расположены только декоративные элементы и растения, часто хозяева не скрывают от посторонних глаз красоту их участка. Отличным решением станет сочетание металла и стекла.

Кованые ворота

Изделия из декоративной ковки всегда ценятся, выглядят дорого и представительно. Створки из этого материала хоть и тяжелы, но легко сдвигаются в сторону, когда используется автоматическое управление откатными воротами. Кованые ворота не деформируются, не ржавеют, очень прочны, надежно защищают участок от взломов, при этом сами не гнутся от ударов или тарана.

Профилированный лист

Профлист — легкий облицовочный материал. С ним легко работать даже новичку в строительном вопросе, который решил изготовить откатные ворота своими руками. Ворота из профлиста надежно защищены от неблагоприятного воздействия внешней среды. Они не подвержены коррозии благодаря тому, что этот материал представляет собой листы высококачественной оцинкованной стали, дополнительно покрытой полимерным покрытием. Кроме того профлист можно выбрать абсолютно в любой расцветке.

как сделать самому, чертежи, схемы, эскизы, монтаж, пошаговая инструкция с фото и видео

Откатные ворота альтернатива классическим распашным воротам. В состав конструкции входят направляющие, щит, рама, ролики, электропривод (опция). Деталей очень много, но все же сделать откатные ворота своими руками не проблема, если знать основные нюансы. Раздвижной механизм имеет ряд преимуществ – безопасность, простая система управления, удобная автоматика.

Содержание статьи:

Устройство и принцип действия откатных ворот

Свое название конструкция получила из-за способа открывания. Дверное полотно перемещается вдоль ограждения, то есть в плоскости дверного проема, тем самым занимая меньше места.

Откатные ворота бывают трех типов:

• рельсовые;
• приостановлено;
консоль
• .

В конструкции откатных ворот предусмотрены ролики на направляющей, расположенной в нижней части. На них держится вся конструкция, с их помощью полотно движется. Роликовая опора идет к рельсу, уложенному в дорожное покрытие. В верхней части ворота удерживаются скобой, на которой закреплены боковые ролики.

Откат таких ворот равен ширине проема.

Недостатки конструкции:

• рельс расположен по всей ширине проезда;
• последний всегда забивается грязью, а зимой снегом и льдом, что чревато проблемами с открытием ворот. Поэтому рейку необходимо периодически чистить. Возможна установка греющего кабеля, что решает проблему обледенения, но это увеличивает затраты на монтаж, плюс дополнительные затраты на электроэнергию.

В конструкции второй имеется верхняя балка, по которой ворота перемещаются на роликах. Именно она ограничивает высоту прохода. Хотя возможна установка ворот со съемной верхней балкой. Но это усложняет конструкцию и снижает ее надежность. Съемная балка – это еще и увеличение финансовых затрат. Ширина ворот равна длине отката.

Откатные ворота третьего типа сегодня используются чаще всего. Все дело в роликовых опорах, которые находятся за пределами площади проема, и он ничем не ограничен. В конструкции используется тот же кронштейн, что и в первом варианте.

Откатные ворота этого типа в 1,5 раза длиннее ширины проема. Дополнительная часть служит противовесом основной конструкции, имеет конфигурацию трапеции или треугольника. Это увеличивает пространство для движения ворот. Для этого сорта строится более мощный фундамент.

Читайте также: Как сделать гаражные ворота своими руками: схемы и пошаговая инструкция.

В устройство консольных откатных ворот добавляются еще два элемента — верхний и нижний уловители. Они удерживают полотно в равновесии, когда оно закрыто. Элементы располагаются на противоположной стойке шлюза. При этом в нижнем уловителе есть полка, на которую опирается консоль в закрытом состоянии.

Особенности конструкции конструкции

Для создания чертежа используются два параметра: ширина проема и высота откатных ворот. Последнее важно чисто по эксплуатационным качествам, если изготавливаются подвесные модели. В остальных случаях размер подбирается с учетом внешнего вида конструкции.

В дальнейшем будем рассматривать консольный вариант, так как часто используется в частном домостроении.

Чертежи для изготовления

К чертежам откатных ворот необходимо подходить с точки зрения простоты конструкции. Имеет два важных элемента:

• консольная балка;
• два роликовых подшипника.

Первый упирается во второй и перемещается по их расположению. Сами ворота крепятся поверх балки, как правило, с помощью электросварки. Ролики устанавливаются снаружи проема.

Оба эти элемента являются готовыми изделиями. Их можно приобрести в строительном магазине. В зависимости от веса самих дверей продаются консоли и ролики разного сечения и размера. Хотя надо отдать должное мастерам, которые предлагают консоли и роликовые тележки, изготовленные своими руками.

Консольное дверное полотно представляет собой раму, обшитую каким-либо плоским материалом. Сегодня часто используется профнастил. У нас есть подробная статья о том, как сделать ворота своими руками из профнастила. Раньше их обшивали досками или металлическими листами. Один из популярных вариантов – каркас с декоративными элементами из кованой стали. Именно он снижает такой показатель, как парусность ворот, что влияет на надежность. То есть чем ниже парусность, тем выше надежность.

Для изготовления каркаса используется профильная труба разного сечения: наружная с большим сечением, для внутреннего заполнения с меньшим.

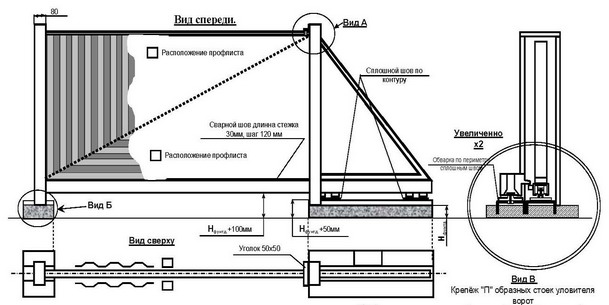

Сделать откатные ворота своими руками можно по готовым чертежам ниже. Их можно взять за основу, учитывая размеры конструкции.

Схемы консольных откатных ворот понятны человеку, даже не имеющему специального технического образования. Главное правильно сделать требуемые замеры, которые понадобятся при расчете габаритов воротной конструкции.

Данные о высоте и ширине

В первую очередь определяется ширина ворот, которая зависит от ширины проема, то есть от расстояния между въездными столбами. Последний параметр рассчитывается с учетом ширины автомобиля (расстояния между боковыми зеркалами заднего вида). И к этому размеру прибавляется по 30-50 см с каждой стороны.

Сами ворота необходимо сделать больше на 10 см с каждой стороны, чтобы они закрывали не только проем, но и часть столбов. Таким образом можно добиться того, чтобы между ним и столбами не оставалось зазоров, если смотреть на конструкцию сбоку.

При расчете ширины учитывают, как машина будет въезжать на площадку. Если дорога попадает в ворота, то расчет остается без изменений. То же самое произойдет при входе под углом 90º. Если под меньшим углом, то расстояние между стойками необходимо увеличить.

Все дело в уменьшении зазора между машиной и стойками. А если дорога грязная или на ней лежит снег, то велика вероятность того, что машину при скольжении занесет. В этом случае небольшой зазор может не спасти вас от удара о шест. Поэтому ширину проема в данном конкретном случае необходимо дополнительно увеличить с каждой стороны на 10-20 см.

По поводу высоты откатных ворот — есть мнение, что этот размер должен соответствовать высоте забора. Снаружи такая конструкция выглядит более эстетично. Хотя каждый определяется с этим параметром самостоятельно. Но чем выше высота, тем тяжелее сами откатные ворота, плюс выше парусность. Соответственно, увеличивается стоимость конструкции и сложность ее сборки.

Расчет противовеса

Как указано выше, длина противовеса равна половине ширины проема. Если откатные ворота не тяжелые (300-400 кг), то длину можно взять из расчета одна треть ширины въезда.

Такой же размер можно использовать, если противовес имеет прямоугольную конфигурацию.

Расчет прочности фурнитуры

Прочность фурнитуры является основным показателем, влияющим на срок службы откатных ворот.

Аксессуары включают:

• два роликовых подшипника;
• нижняя опорная балка;
• два ловителя;
• опорный кронштейн, расположенный на стойке, на которой установлены ролики.

Обычно продается в комплекте. Производители предлагают разные модели комплектующих, которые отличаются друг от друга толщиной материала. Выбор зависит от веса откатных ворот.

Подходя к расчету откатных ворот, нужно учитывать не только габариты конструкции, но и вес материала, из которого она будет собрана.

Общие правила подбора комплектующих и фурнитуры в зависимости от веса ворот

Откатные ворота с разными размерами – это, прежде всего, разный вес изделия. Именно по последнему параметру подбирают комплектующие, отличающиеся техническими и эксплуатационными характеристиками. Ниже представлены характеристики фурнитуры для разных консольных дверей от компании «АЛЮТЕХ».

1100-1500 кг

Самые тяжелые ворота, которые не устанавливаются на частных участках. Их устанавливают на производственных объектах.

Аппаратные характеристики:

1. Ролики. Предлагаемые размеры: 190x480x175 мм. Диаметр роликов 100 мм. Учитывается, что первая опора выдержит нагрузку 3,4 т, вторая 1,5 т.
2. Нижний улавливатель из стали толщиной 5 мм. Предлагаемые размеры: 188x153x100 мм.
3. Верхний улавливатель из стали толщиной 4 мм. Размеры такие же.
4. Опорная балка. Изготовлен из стали толщиной 5 мм. Высота и ширина — 130х135 мм.

800-1000 кг

Все одинаковые размеры по порядку:

1. Ролики — 100x251x138,5 мм. Диаметр колес составляет 61 мм.
2. Нижний уловитель — толщина стали 4 мм. Размеры: 140х101х95 мм.
3. Верхний уловитель — толщина 3,5 мм.
4. Опорная балка — толщина 4,5 мм. Размеры по высоте и ширине: 89х74.

600-700 кг

Спецификации фурнитуры в том же порядке:

1. Ролики — 80x167x112 мм. Диаметр колес 55 мм.
2. Донный уловитель — толщина металла 3,5 мм. Размеры: 100х82х80 мм.
3. Верхний уловитель — толщина 3-3,5 мм.
4. Опорная балка — толщина 3,5-4 мм. Высота, ширина: 70×60 мм.

300-500 кг

Характеристики фурнитуры:

1. Ролики — 178x90x117,8 мм. Диаметр колес составляет 43 мм.
2. Размеры нижнего улавливателя 100х96х67 мм. Толщина металла — 3 мм.
3. Верхний улавливатель — толщина 3 мм.
4. Опорная балка — толщина стенки 3,6 мм. Размеры 60х55 мм.

Единственное, на что нужно обратить особое внимание, так это на материал, из которого изготовлены комплектующие. Это должна быть высокопрочная сталь, например, марки С355.

Дополнительные расчеты

Для устройства фундаментов консольных откатных ворот применяют три варианта. Один имеет форму буквы «П». То есть это два заглубленных столба, на которые опирается бетонная лента. И вся эта конструкция должна быть монолитной и армированной. При этом глубина столбов должна быть больше глубины промерзания грунта.

Это довольно сложный и трудоемкий вариант, поэтому в частном домостроении применяют либо заглубленную ленту, либо два отдельно стоящих столба. Во всех трех случаях поверх конструкции фундамента укладывается швеллер, который становится опорой или основанием для роликов откатных ворот. Его крепят к арматурной решетке, уложенной в подготовленную опалубку под фундамент. Способ крепления — электросварка.

Что касается размера самого фундамента, то:

• глубина закладки — глубина промерзания грунта в районе строительства дома плюс 10-15 см;
• длина равна длине противовеса.

Ширина сложнее. Этот параметр будет зависеть от ширины входного проема. Чем больше последний, тем шире фундамент.

Ограничения по установке откатных ворот

Особых ограничений по установке откатных ворот нет. Просто могут возникнуть ситуации, мешающие монтажным работам. Например:

1. На линии отката конструкции растет дерево, которое необходимо удалить. Спать или нет, решает разработчик.
2. Если в районе ворот проложены воздушные или подземные коммуникации.
3. В зоне отката какое-то здание. Это может быть даже соседский забор.
4. Непрямолинейность рельефа.

Изготовление консольных откатных ворот и монтаж ступеней

Пошаговая инструкция изготовления и монтажа откатных ворот своими руками представляет собой последовательность строительных операций:

1. Определение размеров ворот с учетом ширины проезда.
2. Создание рисунка холста. Определение его веса с учетом каркаса и обшивки.
3. Подбор и покупка аксессуаров.
4. Установка опорных стоек. Они могут быть металлическими, из металлического профиля или собранными из кладочного материала: кирпича, бетонных блоков, камня.
5. Строительство фундамента: разметка, земляные работы, установка армированной решетки с приваренным к ней швеллером, заливка бетонным раствором.
6. Установка арматуры. Роликовые опоры крепятся к швеллеру еще до его соединения с арматурным каркасом и заливки бетоном.
7. Установка откатных ворот.
8. Покраска конструкции.

Материалы и инструменты

Здесь необходимо произвести разделение по выполняемым строительным работам. Это сборка каркаса дверного полотна и возведение фундамента. Следовательно, для первой строительной операции потребуется материалов:

1. Трубы профильные. Один из вариантов – для сборки каркаса используется сечение 60х40х2 мм. Сечение 40х20х2 мм для внутренних элементов полотна.
2. Обшивка откатных ворот: профнастил, доски, стальной лист и др.

Для сборки рамы:

1. Сварочный аппарат.
2. Уголок, которым устанавливаются углы стыков профильных труб.
3. Зажимы для фиксации элементов каркаса.

Для возведения фундамента под откатные ворота необходимы следующие материалы:

1. Цемент, щебень и песок для замешивания бетонного раствора.
2. Швеллер №20 для базы под ролики. Это не единственный вариант.
3. Арматура стальная диаметром 10-12 мм для армирующей сетки.

Из инструментов для смешивания бетона — лопаты и бетономешалка. Для перекапывания почвы — лопаты, ломы.

Потребуется еще один элемент — закладные. Это стальные уголки, которые вставляются в кирпичную или блочную кладку на уровне установки ловушек и опорных кронштейнов. Понятно, что если столбы представляют собой стальные трубы или другой металлопрокат, то закладные к ним крепить не нужно. Сама фурнитура непосредственно приваривается к металлическим поверхностям.

Подготовка деталей механизма отката

На этом этапе необходимо подготовить опорную балку и ролики. Роликовые опоры представляют собой либо готовые, либо самодельные элементы. Их нужно просто установить на швеллерную опору и приварить к ней. Расстояние между роликами зависит от двух параметров конструкции откатных консольных ворот: веса, габаритов.

Кирпичные столбы

Опорные столбы для ворот могут быть выполнены полностью из кирпича. Но есть более безопасный вариант. Для этого в качестве основания устанавливается профильная труба или обычная с круглым сечением, а затем обкладывается кирпичом. К трубе также привариваются закладные детали.

Как и все несущие конструкции, столбы являются несущими элементами. Поэтому под него заливается прочный фундамент из бетона марки не ниже М300. Оптимальная глубина закладки ниже уровня промерзания грунта.

На каждый пост:

• вырыт колодец;
• дно засыпается крупным песком слоем 10-15 см, но его можно заменить мелкозернистым щебнем;
• внутрь вставляется арматурный каркас из арматуры диаметром 10-12 мм и сечением в виде треугольника или квадрата;
Заливается бетон марки
• , который после этого должен выстояться 28 суток, чтобы набрать марочную прочность. По истечении этого времени конструкцию можно загружать.

Именно на этапе формирования армокаркаса необходимо установить в приямок профильную трубу, приварив ее к каркасу. Труба должна быть выровнена строго по вертикали.

Облицовка кирпичом выполняется по стандартной технологии, как показано на фото ниже. Здесь хорошо видно, как крепятся закладные детали к трубе.

Разметка котлована и выемка

Фундамент под швеллерные и роликовые опоры выбирают с учетом несущей способности грунта. Самый простой вариант – столбчатый Для этого:

1. Садовым буром делают не менее двух скважин диаметром 200 мм. Все зависит от длины противовеса. С дрелью все проще, быстрее и удобнее.
2. Внутри устанавливаются армирующие каркасы из арматуры. Сечение может быть круглым, квадратным или треугольным.
3. К рамам приваривается швеллерная опора. Сварку можно проводить до монтажа армирующих конструкций.
4. Заливка бетонного раствора в колодцы.

Ленточный фундамент для откатных ворот сделать сложнее. Здесь будет много земляных работ.

Разметка делается на местности:

• Длина приямка — длина противовеса ворот;
ширина
• зависит от длины конструкции ворот;
• глубина — ниже глубины промерзания почвы на 10-15 см.

Грунт вывозится с помощью лопат, если речь идет о ручной работе.

Изготовление закладных конструкций

Обычно ленточный фундамент армируют арматурными конструкциями в виде двух сеток, установленных вертикально и соединенных перемычками из той же арматуры, что и весь каркас. Размер ячеек решеток зависит от нагрузок, которым подвергается фундамент. Диаметр арматуры — 10-12 мм.

Закладная конструкция монтируется вне траншеи фундамента. К нему сразу же приваривается швеллерная опора. Для усиления последнего можно дополнительно приварить несколько арматурных стержней.

Установка закладного элемента в приямок

Здесь два требования:

1. Вся закладная конструкция устанавливается так, чтобы швеллер был плотно прижат к опорной стойке.
2. Канал должен располагаться строго горизонтально.

Электропроводка для автоматики ворот

Если было принято решение автоматизировать откатные ворота для удобства открывания и закрывания, то еще на этапе формирования фундамента необходимо проложить электропроводку к электродвигателю и системе автоматики . Для этого используйте трос, который идет в комплекте, либо приобретите его по рекомендациям производителя открывающего механизма.

Провод должен быть проложен в защитной трубе — она ​​может быть пластиковой или металлической. Здесь важно, чтобы внутрь не попала влага. Поэтому концы трубы герметизируются.

Место закладки – фундамент. Труба крепится к арматурному каркасу.

Бетонирование котлована

Для данного этапа монтажа откатных ворот используется бетонный раствор марки не ниже М300. Бетон заливают после установки закладной конструкции и размещения швеллера горизонтально: в поперечном и продольном направлениях одновременно.

Смесь насыпают с утрамбовкой с помощью глубинного вибратора для удаления воздуха, попавшего в раствор при перемешивании. Пузырьки воздуха снижают прочность бетонной конструкции.

Сварка

На этом этапе роликовые тележки привариваются к опорному швеллеру. Место установки последних определяется заранее. Сварка ведется по всему периметру, потому что ролики подвергаются большим нагрузкам, особенно изгибу.

Важно правильно расположить первый ролик рядом с опорной стойкой. Обычно это 10 см от опоры вдоль канала.

Перед сваркой роликовую каретку лучше всего разобрать. Состоит из двух частей:

• опора с регулировочными болтами;
Ролики
• закреплены на металлической подставке.

Сначала первый приваривают к швеллерной опоре, затем надевают на него, а точнее на болты, второй, прижимая его гайками.

Крепление ролика с накаткой

Это нижний улавливатель ворот на роликах, который устанавливается на стойке напротив роликов. Для этого на роликовые тележки ставится опорный кронштейн. Над ним на 10-15 см монтируется ловушка. Именно сюда следует установить закладную деталь, вставленную в кирпичную кладку.

Крепление осуществляется электросваркой.

Кронштейн Стопор верхней направляющей Крепеж

Здесь все то же, что и с нижним элементом. Крепление к закладной осуществляется электросваркой. Единственное, приварка осуществляется точечно на случай, если что-то нужно будет изменить в расположении уловителя. Это часто бывает, когда окончательная регулировка откатных ворот производится на подшипниках качения.

Изготовление створки

Полотно откатных ворот состоит из двух частей: полотна и противовеса. Последняя не зашивается отделочным материалом, поэтому собирается из одного каркаса. Створка обшита, поэтому это двухрамное изделие.

Внешний выполнен из профильной трубы большего сечения. Это несущая конструкция. Внутренний собирается из трубы меньшего сечения. Именно к нему крепится отделка ворот. Несколько перекладин из одного материала повысят жесткость конструкции, что немаловажно при интенсивной эксплуатации конструкции.

Как только полотно готово, к нему крепится опорная консоль, а точнее к его нижнему профилю. Здесь также используется электросварка.

Покраска и монтаж

После сборки полотна:

• все сварные швы обрабатываются болгаркой или болгаркой;
• обезжиривается состав;
• наносится грунтовка;
• цвет.

После высыхания краски ворота практически надеваются на ролики, которые должны находиться внутри опорной балки. Вверху рама вставляется в опорный кронштейн, как показано на фото ниже. Монтаж коробки откатных ворот своими руками – процесс несложный.

Регулировка положения роликовых подшипников

После завершения монтажа откатных ворот необходимо отрегулировать роликовые каретки. Следует отметить, что каретки не приварены к опорному швеллеру. Крепятся они шпильками или болтами, которые привариваются к опоре. Потому что после установки ворот необходимо выровнять их с проемом.

Существует четыре типа выравнивания:

1. Высота. Это дает возможность установить конструкцию над дорожным полотном в необходимых параметрах. Если используются автоматические ворота, то такая регулировка позволяет установить необходимый зазор между шестерней механизма электропривода и рейкой.
2. Поперек. Это позволяет выполнить монтаж, при котором сохраняется зазор между рамой и плоскостью проема.
3. Вдоль. Каретки выровнены по одной оси.
4. Горизонтальность в плоскости, перпендикулярной плоскости проема. Только так можно гарантировать вертикальность двери.

Установка автоматики

Механизм автоматического открывания и закрывания откатных ворот включает:

• электропривод с редуктором;
стойка
• ;
• два концевых выключателя, отключающих привод при достижении воротами одного из крайних положений;
• сигнальная лампа.

Монтажная рама монтируется под привод рядом с опорной рейкой. Он крепится к нему четырьмя болтами. Зубчатая рейка приварена сбоку к опорной балке по всей длине последней. Эта операция выполняется при открытых воротах.

Далее осуществляется установка двух концевых выключателей. Один у края ворот работает на открытие, сзади у переднего края противовеса на закрытие.

Заключительный этап

Врата готовы. Самый бюджетный вариант отделочного материала – профнастил. Его обрезают по длине так, чтобы он полностью закрывал внутреннюю раму конструкции ворот. Листы укладываются внахлест в одну волну. Крепление производится саморезами по металлу с широкой шайбой.

Вместо профнастила можно использовать доски, сэндвич-панели, листовой металл.

Ворота откатные

Установка калитки в откатные ворота – заманчивое предложение, но такое решение связано с рядом неприятных нюансов:

1. В такие ворота неудобно заходить. Это связано с высотой нижней части рамы, через которую придется перешагивать. Через такие ворота очень неудобно протаскивать велосипед или тележку.
2. Высоким людям также проблематично зайти в проем калитки; придется сильно наклоняться.
3. Вырезанная часть снижает жесткость дверной конструкции.
4. В калитку откатных ворот устанавливаются ручки двух видов: утопленные, она же скрытая, или маленькие. Оба варианта не самые удобные.

Поэтому калитку лучше устанавливать рядом с откатными воротами как отдельный функциональный элемент.

Сервис

Если были изготовлены откатные ворота ручные, то есть без автоматики и привода, то периодическое обслуживание сводится к устранению участков коррозии металла и смазке вращающихся частей — роликов. Эти процедуры продлят срок службы двери и обеспечат плавный ход без перекосов.

Если в конструкцию добавляется электропривод, то количество профилактических мероприятий увеличивается:

• очистка реечной передачи от грязи;
• очистка фотоэлементов и концевых выключателей;
• проверка напряжения.

Реечные шестерни смазывать нельзя, они быстро зарастут грязью.

Распространенные ошибки

Сделать консольные откатные ворота своими руками несложно. Но если упустить из виду некоторые моменты, можно получить конструкцию, которая через какое-то время будет работать некорректно.

Распространенные ошибки:

1. Неправильно произведены замеры, что повлияло на размеры откатных ворот.
2. Неправильно залит фундамент для роликовых тележек. Особое внимание следует уделить глубине захоронения. Неглубокая конструкция в процессе пучения грунта начнет деформироваться и смещаться. Это гарантия того, что ворота не смогут двигаться по роликам.
3. Если противовес был укорочен. Балансировка – важный показатель работы откатных ворот. Если вес полотна не сбалансирован, то вся конструкция «задремлет». Эта ситуация может повлиять на ролики, которые будут подвергаться высоким изгибающим нагрузкам.
4. Полотно ворот должно быть жестким. Только так можно противостоять деформациям, которым подвергается конструкция под воздействием ветра и нагрузок. Поэтому ребра жесткости являются важным элементом. Без них ворота не сделаешь.
5. Катки нельзя монтировать без регулировочной площадки.
6. Сечение опорного бруса должно соответствовать длине ворот и их весу. Неправильно подобранное соотношение приведет к деформации рельса и быстрому износу роликовых кареток.

Простота конструкции откатных ворот таит в себе множество нюансов, от которых зависит качество изделия. Пренебрегая любым из них, можно потерять деньги, вложенные в строительство. Ведь неправильная работа и эксплуатация приводит к возникновению неприятных моментов, которые в дальнейшем приводят к поломкам.

А как вы считаете, какая лучше проверенная годами классика в виде распашных ворот или откатных ворот? Поделитесь своим мнением в комментариях. Сохраняйте статью в закладки, делитесь ею в социальных сетях.

Автоматические раздвижные ворота для домовладельцев своими руками

• Домашние мастера по изготовлению ворот
• Ворота
  • Индивидуальные ворота Сопутствующая информация
  • Создайте свои ворота
    здесь Фотографии клиентов
    Галерея ворот
  • Почему алюминий?
  • Готовые ворота
  • Алюминиевые ворота
  • Художественные ворота
  • Кедровые ворота
  • Лесные ворота
  • Стандартные ворота
  • Поместье Качели
  • Ворота готовы к отправке
  • Рамы ворот
  • 3 направляющих
  • Звено цепи
  • Дерево или винил
• Механизмы открывания ворот
  • Механизмы открывания ворот
  • Одиночные качели
  • Двойные качели
  • Открыватели слайдов
  • Один слайд
  • Двойной слайд
  • Специальные устройства открывания ворот
  • Распашные ворота
  • Откатные ворота
  • Узнать больше>
• Принадлежности для открывателей
  • Принадлежности Другое
  • Датчики Разное
  • Приемники
  • Выходные жезлы
  • Солнечная
  • Безопасность
  • Клавиатуры
  • Замки
  • Безопасность
  • Освещение
  • Защита от перенапряжения
  • Другая безопасность
• Домофоны и видеокоммутаторы
  • Системы
  • Проводной
  • Беспроводной
  • Телефон
  • Видео
  • Станции
  • Мастер
  • Ворота
  • Аксессуары
  • Домофон
  • Аксессуары
• Центр аксессуаров
  • Стойки ворот
  • Петли
  • Стойки для клавиатуры
  • Ручные замки и фурнитура
  • Проводка
  • Копья и колпачки
  • Дизайнерские украшения
• Центр DIY
  • Часто задаваемые вопросы
  • Гарантия
  • Руководства по продуктам
  • Солнечная информация
  • Отзывы
  • Фотографии установки клиента
  • Карта сайта
• Бесплатные планы ворот
• Запчасти

Главный офис
9:00-17:00 EST M-Sat
(347)817-4656
1-800-537-4283
Отслеживание заказов, возвраты,
Счет. Сопутствующие вопросы

Техническая поддержка и поддержка по установке

9:00–21:00 по восточному стандартному времени
7 дней в неделю
1-800-537-4283

Ворота
Производственный отдел
9:00–17:00 по восточному поясному времени Пн-Пт.
347-859-8650

Электронная почта
[email protected]

9AM-9PM ET 7 дней в неделю
с максимальным временем отклика 4 часа,
ответ в нерабочее время на следующий день

YouTube канал

Поддержка и
Информационные видео

Автоматические раздвижные ворота от экспертов DIY на GateCrafters.com

В отношении автоматических раздвижных ворот клиенты по всей территории Соединенных Штатов полагаются на GateCrafters. com уже более десяти лет. Почему? Потому что наши автоматические откатные ворота отличаются непревзойденным сочетанием стиля, долговечности и производительности, и все это доступно по гораздо более доступной цене, чем у конкурентов. Эти ворота мастерски изготовлены прямо здесь, в Америке, с использованием материалов только самого высокого качества, включая авиационный алюминий, который имеет более высокую сортность и толщину, чем аналогичные продукты на рынке.

Наши въездные ворота являются экономичным продуктом, поскольку все они изготавливаются своими руками. Это означает, что наши клиенты значительно экономят на затратах на установку, поскольку им не нужно нанимать подрядчика для выполнения работы за них. Кроме того, вам не нужно быть специалистом по установке, чтобы установить новые ворота. Мы отправляем наши ворота предварительно сваренными и со всеми необходимыми ресурсами, чтобы помочь вам на каждом этапе пути. Для наших подъездных ворот также не требуются болты, винты или заклепки.
