Схемы однотрубной системы отопления | ГрейПей

Однотрубная система водяного отопления – одна из 3 главных схем построения комплекса обогрева помещений на базе жидкого теплоносителя – воды или антифриза. В советское время схема этого вида была основной конфигурацией системы централизованного и автономного отопления, популярной она остается и сейчас. Материал статьи дает обзор устройства, принципа функционирования, достоинств и недостатков однотрубной системы отопления.

Содержание

Устройство и принцип работы однотрубной системы

Главный принцип устройства схемы состоит в последовательном подключении отопительных приборов к одному трубопроводу, идущему от источника теплоты. Теплоноситель проходит через отопительный прибор, отдавая часть тепла, поступает в следующий по порядку радиатор.

Таким образом, температура теплоносителя в каждом последующем приборе отопления несколько ниже, чем в предыдущем. При различных условиях, большой протяженности ветви отопления и значительном количестве радиаторов, температура на последних приборах может иметь значение, недостаточное для обеспечения необходимой температуры в помещении.

Подобное построение пользовалось популярностью в СССР в связи с тем, что стоимость энергоресурсов была очень низкой. В централизованных системах отопления поддерживался большой массовый расход теплоносителя с высокой температурой. Кроме того, основная конфигурация однотрубной схемы требует минимального количества материалов.

Однотрубная система является основной схемой устройства отопления с естественной (гравитационной) циркуляцией. При этом комплекс отопления сооружается из труб диаметром от 32 до 50 мм, требуется соблюдение нормативного уклона.

В свое время однотрубная система (также известная как «ленинградка») была усовершенствована. Усовершенствование было направлено на снижение разницы температуры между отопительными приборами и выражалось в сооружении байпаса.

Байпас предназначался для разделения потока прямого теплоносителя – одна часть поступала в прибор обогрева, вторая по байпасу миновала его и смешивалась с остывшим теплоносителем на выходе из радиатора. Это техническое решение позволило снизить разницу температуры между отдельными соседними в ряду приборами отопления. Подобная конфигурация отопления обычно применяется в системах закрытого типа с принудительной циркуляцией.

Схемы обвязки радиатора с байпасом

Современные отопительные системы в подавляющем большинстве оборудуются по закрытому типу, с принудительной циркуляцией. В случае использования однотрубной схемы в качестве основной рабочей обвязка приборов отопления обычно производится с сооружением байпаса.

Основные способы обвязки отопительного прибора в однотрубной схеме отопления

Существует 4 типа обвязки радиаторов с байпасом. Они не зависят от пространственного расположения (вертикального или горизонтального) стояков или лежаков системы. Реализуются они посредством изменения диаметра байпаса или установкой регулирующей арматуры.

 Вариант 1.  В этом варианте обвязки диаметры подводок радиатора и трубопровода байпаса одинаковы.

Диаметр подводок и байпаса радиатора одинаковы

Регулировка температуры прибора производится регулирующим вентилем на подающем или обратном трубопроводе радиатора.

 Вариант 2.  Этот способ обвязки отличается от предыдущего тем, что на линии байпаса устанавливается регулирующий вентиль. Он позволяет осуществлять дополнительную регулировку величины расхода через байпас, направлять большее количество горячей воды через радиатор.

 Стоит отметить, что управляющие компании в централизованных системах отопления запрещают устанавливать запорно-регулирующую арматуру на перемычках, так как она ограничивает подачу теплоносителя в радиаторы, расположенные далее по ряду в помещениях других собственников.

 Вариант 3.  Эта конфигурация подключения радиаторов выполняется обычно в кольцевых системах. Основной трубопровод здесь имеет большое сечение, массовый расход теплоносителя увеличен. Разница температур между радиаторами минимальна за счет большого расхода теплоносителя в единицу времени.

Подключение радиатора к однотрубной кольцевой схеме

Работа такой системы требует установки циркуляционного насоса повышенной мощности. Кроме того, увеличивается итоговая стоимость материалов и работ за счет увеличения диаметра основного трубопровода.

 Вариант 4.  Этот тип обвязки пользуется наибольшей популярностью при строительстве однотрубных систем водяного отопления.

Диаметр перемычки (байпаса) уменьшен относительно диаметра подводок радиатора

Диаметр байпаса здесь уменьшен на 1 типоразмер по отношению к трубопроводам подключения отопительных приборов. Это решение позволяет не устанавливать на байпас (перемычку) регулирующую арматуру, расход теплоносителя снижается искусственно, за счет снижения проходного сечения трубопровода.

Отсутствие арматуры на байпасах позволяет сэкономить некоторые средства, так как стоимость сооружения байпаса сниженного диаметра ниже цены на регулирующие вентили и сопутствующие комплектующие фитинги.

Достоинства и недостатки однотрубной системы отопления

Трудно сказать, какими весомыми достоинствами обладает однотрубная схема водяного отопления. Часто заявляется об уменьшенном количестве материалов, требуемых для монтажа. Это утверждение справедливо не во всех случаях.

Экономия материалов достигается при кольцевом виде однотрубной системы отопления.

В этой схеме радиаторы располагаются по периметру помещения, подключены все к одному трубопроводу. Выход воды с последнего радиатора подключается непосредственно к котлу. В этом случае отсутствует обратный трубопровод, характерный для двухтрубной и коллекторной схем. Соответственно с количеством материала снижается объем монтажных работ.

Но кольцевая схема актуальна для отопления помещений площадью не более 100 м2, в другом случае температура последних радиаторов будет иметь слишком низкое значение. При обогреве помещений площадью более 100 м

2 однотрубная система чаще всего сооружается в несколько веток, подключаемых к коллекторам.  В таком случае об экономии материала говорить не приходится, так как обратный трубопровод прокладывается обычно вдоль подающей трубы и имеет такую же длину.

Кроме возможной экономии материала часто говорится о простоте сооружения и проведения монтажных работ. Следует понимать, что монтажные работы по сборке однотрубной, двухтрубной, коллекторно-лучевой схем отопления зависят в основном от типа применяемого материала и не отличаются по содержанию.

Однотрубная система имеет следующие недостатки:

  1. Разница температуры между отдельными радиаторами;
  2. Трудность балансировки и регулирования, низкая маневренность;
  3. Остановка системы при установке радиаторов без байпаса.

Главный недостаток системы вытекает из ее принципиального устройства – температура каждого последующего радиатора будет снижаться по отношению к предыдущему. Это накладывает ограничения на количество устанавливаемых приборов – при большом их количестве температура последних может быть слишком низкой.

Разница температур частично нивелируется установкой байпаса или увеличением площади теплоотдачи последних в ряду приборов. Эти меры позволяют частично устранить дисбаланс. Но стоит отметить, что увеличение числа секций повышает величину гидравлического сопротивления и может потребоваться более мощный насос.

Трудности регулировки обусловлены, прежде всего, взаимной зависимостью приборов. При изменении расхода теплоносителя через один радиатор или конвектор изменяются расходы всех других приборов. Сбалансировать расходы, настроить необходимую температуру для конкретного помещения порой довольно сложно.

Остановка системы возможна в одном случае – при отсутствии байпаса и отключающей запорной арматуры на радиаторе. При выходе из строя прибора отопления цепь прерывается, отопление придется отключить до устранения неполадки. Наличие байпаса и кранов позволяет снять радиатор, подача теплоносителя при этом будет производиться через перемычку (байпас).

Однотрубная система водяного отопления уступает по качеству и функциональности двум другим схемам – двухтрубной и коллекторной. Тем не менее, благодаря возможной экономии материала, она по-прежнему пользуется популярностью. Кроме того, централизованные системы отопления многоэтажных жилых домов старого фонда сооружены по однотрубного принципу и их переоборудование не планируется.

Рекомендуем прочитать:

(Просмотров 9 093 , 2 сегодня)

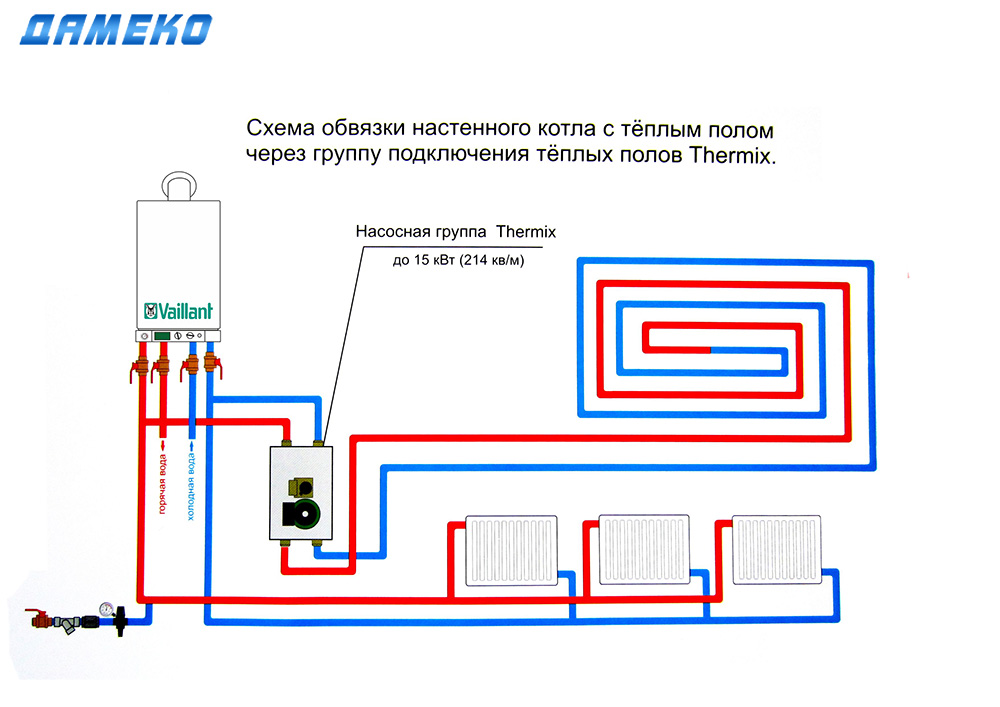

Основные классические схемы систем отопления

Классические схемы систем отопления

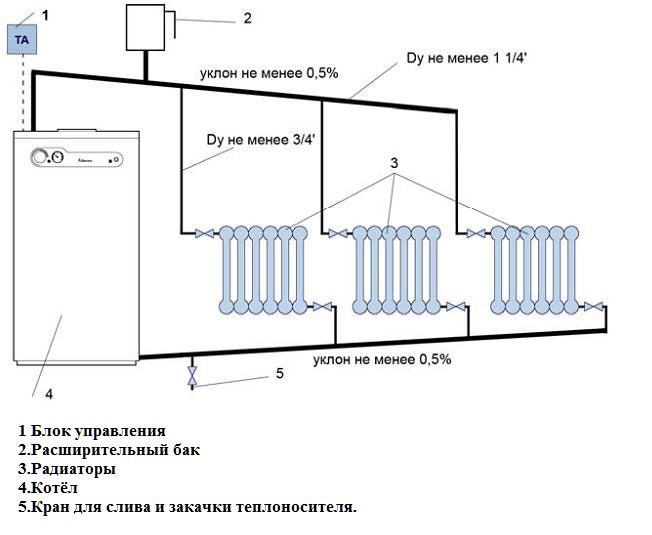

Схема системы отопления с верхней разводкой и тупиковым движением теплоносителя

В тупиковых системах отопления дома движение горячей воды, поступающей из подающей магистрали, прямо противоположно движению уже остывшей воды из обратной магистрали.

При этом, длина циркуляционных колец неодинакова, так же, как и сопротивление в них (чем ближе расположен отопительный прибор к главному стояку, тем больше он прогревается и наоборот). Водяную систему с верхней разводкой разумней всего использовать в домах с подвалом или же в строениях без подвала с круглой крышей.

Схема системы отопления с верхней разводкой и попутным движением теплоносителя

В системах отопления дома с попутным движением теплоносителя все циркуляционные кольца одинаковы по протяженности, за счет чего работа стояков и нагревательных приборов происходит в одинаковых условиях, то есть, прогрев отопительных приборов равномерен, вне зависимости от их удаленности от главного стояка. Данные системы используются в случае, когда невозможно провести увязку циркуляционных колец между собой в тупиковой системе теплоносителя.

Схема системы отопления с нижней разводкой и попутным движением теплоносителя

К системам с попутным движением теплоносителя относят тип устройства, где все циркуляционные кольца имеют одинаковую длину и одинаково прогреваются от главного стояка. Такие системы целесообразно использовать в системах с установленным насосом для искусственной циркуляции. При нижней разводке труб горячая вода поступает в магистральную трубу из отопительного котла из подвального помещения, после чего распределяется по радиаторам и стоякам.



Схема системы отопления с нижней разводкой и тупиковым движением теплоносителя

К тупиковым системам относятся такие схемы подключения, в которых все имеющиеся циркуляционные кольца имеют различную длину. Самое короткое кольцо проходит через главный стояк, максимально приближенный к отопительному котлу, а самое дальнее кольцо проходит через стояк, максимально удаленный от отопительного котла. При нижней разводке нагретая вода поступает в магистральную трубу с горячей водой снизу, из подвала, после чего распределяется по всем стоякам и радиаторам отопительной системы.

Системы отопления с горизонтальными однотрубными и двухтрубными ветками

Системы отопления с горизонтальными стояками представляют собой систему, где все радиаторы с одного этажа подключены к единому стояку. Однотрубные системы отличаются тем, что не имеют обратных стояков, за счет чего температура воды в них несколько ниже (горячая вода из подачи смешивается с остывшей водой из радиаторов). Двухтрубные системы имеют обратные стояки, поэтому способны максимально эффективно прогревать помещения здания, однако, количество труб в такой системе достаточно большое, за счет чего увеличивается время монтажа.

Лучевая (коллекторная) схема системы отопления

С каждым днем все больше клиентов компании «Тепломеханика» предпочитают нижнюю подводку к радиаторам через блоки нижнего подключения. В нижнем способе подводки используются арматурные блоки подключения и есть возможность реализовать все достоинства металлоплимерных трубопроводов, например, проложить трубопровод скрыто в стене или в полу здания. Благодаря такой схеме подключения приборов отопления и прокладке трубопровода, выполняется коллекторная поэтажная разводка или ее комбинация с одно- и двухтрубной системой.



Принципы коллекторной системы

  1. Все трубы скрываются в конструкциях стен или пола.
  2. Коллекторы размещаются в коллекторном шкафу, располагаемом таким методом, чтобы любая из веток, идущих к радиаторам/группе радиаторов, немного превышала по длине длину всех остальных веток.
  3. В системе отопления создается принудительная циркуляция.
  4. Все отводы коллектора снабжаются запорной (балансировочной) арматурой, а также расходомером для возможности отключения/регулировки расхода теплоносителя по каждому из колец в отдельности. При этом запорная арматура не должна влиять на работу иных приборов отопления.
  5. Каждый из контуров отопления, который устанавливается после коллектора, должен являться самостоятельной системой. Должна быть возможность оборудования любой из систем собственной автоматикой – термоголовкой или же сервоприводом с выносным термостатом для помещений.
