Схема простого металлоискателя своими руками

Привет, друзья, сегодня поговорим о самодельном металлоискателе. Сначала я нашел схему в интернете на базе микросхемы-таймера NE555P, но она показалась мне слишком сложной для тех, кто не понимает в обозначениях на радиосхемах, да и выводить ее на плату, тоже сложновато. Поэтому я, немного переделал схему, а собирать ее будем чем-то средним между платой и навесным монтажом. Вот сама схема:

Нам понадобятся

Микросхема NE555P.
Резистор 51 кОм.
Конденсатор 2,2 мкФ (2 штуки).
Конденсатор 10 мкФ.
Зуммер.
Батарейка типа «Крона» и коннектор для нее.
Медная проволока 0,2 мм.
Картон толщиной 1-2 мм.

Изготовление простого металлоискателя

Собирать схему будем на куске картона. В нем для каждой детали я проделывал отверстия при помощи иголки, так как ножки самих радиодеталей слишком тонкие. Для начала вставляем микросхему. Теперь к самой первой лапке припаиваем минусовую ногу конденсатора на 2,2 мкФ.

Теперь вставляем резистор. Одну ногу припаиваем ко второй лапке микросхемы и плюсу конденсатора. Вторую ногу припаиваем к третьей лапке микросхемы.

Теперь вставляем конденсатор на 2,2 мкФ. Минусовую ногу тоже припаиваем к третьей ноге микросхемы. Плюсовая позже пойдет к катушке, ее изготовим позже. К этой ножке я припаял один провод. Также один провод припаиваем ко второй ножке.

К минусовой ноге конденсатора на 2,2 мкФ припаиваем плюсовую ногу конденсатора на 10 мкФ. К минусовой необходимо подключить ножку зуммера. Оставшуюся ножку зуммера подключаем к первой ноге микросхемы. Для подключения зуммера, у меня на схеме используются синий и розовый провода.

Теперь осталось закоротить вторую и шестую ножки микросхемы. А также четвертую и восьмую, к восьмой припаиваем плюсовой провод от коннектора для кроны. Минусовой провод от коннектора припаиваем к первой лапке микросхемы.
Сама схема на этом готова.

Теперь сделаем катушку. Для нее потребуется два CD или DWD диска. Из картона вырезаем круг диаметром 50 мм.

Теперь приклеиваем этот круг между дисками. Сначала я пытался использовать суперклей, но он ничего не клеил. Поэтому места склеивания на дисках пришлось пошкрябать, чтобы сделать поверхность шершавей, и вместо суперклея я использовал термоклей. Теперь начинаем наматывать проволоку на картонку. Нужно намотать 315 витков. После того, как намотаете, концы катушки припаяйте к тем двум проводам, которые выводили раньше (у меня они черные). На этом изготовление металлоискателя окончено. Для него осталось сделать лишь ручку.
Плата получилась очень компактная и даже вместе с кроной влезет практически в любой корпус. Можно взять толстую ПВХ трубу, один конец отрезать под 45 градусов, и к нему приклеить катушку. А схему и крону поместить в саму трубу. Как только вы вставите батарейку, зуммер начнет пищать, и когда катушка окажется над металлом, зуммер начнет пищать иначе, думаю, вы сразу поймете.

САМЫЙ ПРОСТОЙ МЕТАЛЛОИСКАТЕЛЬ

Предлагаю для повторения лично собранный недавно и успешно заработавший простой металлоискатель. Этот металлоискатель работает по принципу “передача-прием”. В качестве передатчика использован мультивибратор, а в качестве приемника — усилитель звуковой частоты. Принципиальная схема была опубликована в журнале Радио.

Схема передатчика МД

Схема приёмника МД

Схема приёмника МД – второй вариант

Параметры металлоискателя

– рабочая частота – около 2 кГц;
– глубина обнаружения монеты диаметром 25 мм – 9 см;
– железной закаточной крышки от банки – 25 см;
– алюминиевого листа размерами 200×300 мм – 45 см;
– канализационного люка – 60 см.

Подключенные к нему поисковые катушки должны быть абсолютно одинаковые по размеру и намоточным данным. Их необходимо расположить так, чтобы в отсутствие посторонних металлических предметов связь между ними практически отсутствовала, примеры катушек приведены на рисунке.

Если катушки передатчика и приемника расположить именно так, то сигнал передатчика в приемнике прослушиваться не будет. При появлении поблизости от этой сбалансированной системы металлического предмета, в ней под действием переменного магнитного поля передающей катушки возникают так называемые вихревые токи и как следствие, собственное магнитное поле, которое наводит в приемной катушке переменную ЭДС.

Сигнал, принятый приемником, преобразуется телефонами в звук. Схема металлоискателя действительно очень проста, но несмотря на это, довольно хорошо работает, да и чувствительность не плохая. Мультивибратор передащюего блока можно собрать и на других транзисторах аналогичной структуры.

Катушки металлоискателя имеют размер 200х100 мм и содержат около 80 витков проводом 0.6-0.8 мм. Для проверки работы передатчика вместо катушки L1 подключают наушники и убеждаются в том, что при включении питания в них слышен звук. Затем, подключив на место катушку, контролируют ток, потребляемый передатчиком – 5…8 мА.

Приемник настраивают при замкнутом входе. Подбором резистора R1 в первом каскаде и R3 во втором устанавливают на коллекторах соответственно транзисторов напряжение, равное примерно половине напряжения питания. Затем подбором резистора R5 добиваются того, чтобы ток коллектора транзистора VT3 стал равным 5…8 мА. После этого, разомкнув вход, подключают к нему катушку приемника L1 и, принимая сигнал передатчика на расстоянии примерно 1 м, убеждаются в работоспособности устройства.

В моём варианте металлодетектор выглядит так, как на фото выше. Всё делал из подручных материалов. Автор – Жека.

Форум по МД для начинающих

‎Сделай сам металлоискатель (Au,Ag,Fe) в App Store

Скриншоты iPhone

Описание

Приложение предназначено для подключения простых схем металлоискателя к iPhone через разъем для наушников телефона. Схемы самодельных металлоискателей ОЧЕНЬ ПРОСТЫЕ и их может сделать любой, даже тот, кто никогда не держал в руках паяльник. Металлоискатели могут обнаруживать черные и цветные металлы (включая золото и серебро) и способны различать их (с дискриминацией). Положительное число означает, что это черный металл, а отрицательное число означает цветной. Цифры, отображаемые на экране, НЕ являются «ID цели» или VDI, как на металлодетекторах известных марок. Первая схема (БЕЗ ЧИПА) называется «Очень простой» металлоискатель (МД1), а вторая — «Чувствительный» металлоискатель (МД2).

«ОЧЕНЬ ПРОСТОЙ» МЕТАЛЛОИСКАТЕЛЬ — ЭТО, ВОЗМОЖНО, САМАЯ ПРОСТАЯ СХЕМА НАСТОЯЩЕГО, РАБОТАЮЩЕГО МЕТАЛЛОИСКАТЕЛЯ, ПОТОМУ ЧТО ОН СОСТОИТ ТОЛЬКО ИЗ LC-КОНТУРА И ДВУХ РЕЗИСТОРОВ, ЕСЛИ НЕ СЧИТАТЬ В IPHONE :).

Основной частью устройства является LC-контур. Стабильность его параметров очень важна. Они постоянно колеблются при малейших изменениях температуры. Причем индуктивность изменяется при малейших изменениях геометрии катушки индуктивности. Эти изменения постоянно корректируются приложением. Параметры внутренних цепей iPhone и переходника для наушников также могут колебаться, но они стабилизируются примерно через 2-3 минуты после включения сигнала (поэтому металлоискатель во время поиска должен работать непрерывно).

Диапазон частот 3-14 кГц. Частоту можно подобрать, выбрав емкость конденсатора в LC-контуре. После изменения емкости или индуктивности, при первом запуске или при изменении температуры воздуха (например, при выходе на улицу) нужно включить поиск резонансной частоты.

Поиск с помощью металлоискателя не так прост, как может показаться, и иногда может быть смертельным. Поэтому необходимо изучать эту тему на специализированных сайтах. Обязательно проведите несколько экспериментов с монетой, положенной на землю.

БЕСПЛАТНЫЕ ВЕРСИИ МЕТАЛЛОИСКАТЕЛЕЙ ОГРАНИЧЕНЫ ПОРОГОМ ЗВУКОВОГО СИГНАЛА И СВЕТОВОЙ ИНДИКАТОРОМ. ЭТО ОЗНАЧАЕТ, ЧТО МЕТАЛЛ МОЖНО ОБНАРУЖИТЬ ПО ЦИФРАМ (РАЗМЕР ШРИФТА КОТОРЫХ УМЕНЬШЕН) НА ЭКРАНЕ IPHONE, НО ЕГО НЕ СЛЫШАТЬ ИЛИ УВИДЕТЬ ПЕРИФЕРИЧЕСКИМ ЗРЕНИЕМ, ЕСЛИ НЕ СМОТРЯ ПРЯМО НА ЭКРАН.

Металлоискатель «Очень простой» (БЕЗ ЧИПА):
• Монета: 4 дюйма (10 см)
• Маленькая лопатка: 6 1/2 дюйма (16 см)

• Различение металлов

Металлоискатель «Sensitive»:
• Монета: 6 1/2 дюйма (16 см)
• Маленькая лопата: 9 дюймов (23 см)
• Различение металлов

21.12.2022

Версия 1.2.6

• Адаптация для iPhone 14 Pro.

Разработчик Дмитрий Харуцкий указал, что политика конфиденциальности приложения может включать обработку данных, как описано ниже. Для получения дополнительной информации см. политику конфиденциальности разработчика.

Данные не связаны с вами

Могут быть собраны следующие данные, но они не связаны с вашей личностью:

Методы обеспечения конфиденциальности могут различаться в зависимости, например, от используемых вами функций или вашего возраста.

Узнать больше

Информация

Поставщик: Дмитрий Харуцкий
Размер: 25,4 МБ
Категория: Утилиты
Возрастной рейтинг: 4+
Авторское право: © 2018 Дмитрий Харуцкий
Цена: Бесплатно

Сайт разработчика
Тех. поддержка
политика конфиденциальности

Еще от этого разработчика

Как сделать металлоискатель с радиоприемником

Вы можете сэкономить на металлоискателе, объединив портативный радиоприемник и несколько других компонентов. Это особенно рентабельно, если вы можете использовать портативный транзисторный радиоприемник, который у вас уже есть.

Металлоискатель можно сделать из радиоприемника и нескольких других деталей, которые могут быть у вас под рукой. Эти системы работают, потому что они могут создавать электромагнитные поля, которые либо усиливаются, либо ослабляются проводниками, такими как металлы.

Здесь вы узнаете, какие детали понадобятся для сборки металлоискателя из портативного транзисторного радиоприемника. Некоторые из этих конструктивных схем довольно просты, в одном методе задействованы только радио и калькулятор. У вас также будет возможность собрать собственную печатную плату с помощью набора «Сделай сам».

Содержание

Обнаруживают ли металлоискатели золото?

Включите JavaScript

Обнаруживают ли металлоискатели золото?

Как сделать металлоискатель с радио? _{Источник: https://www. academia.edu/37291461/BASIC_CIRCUITRY_of_metal_detektor}

Существует несколько различных способов изготовления металлоискателя из радиоприемника. Один метод будет намного более продвинутым, в то время как другой метод может стать отличным проектом, чтобы познакомить вас с металлоискателями.

Быстрый и простой метод

Для этого потребуется очень мало инструментов и мало знаний об электронных компонентах. Все, что вам нужно, это радио, дешевый калькулятор и изолента.

Найдите работающее AM/FM-радио и небольшой пластиковый калькулятор. все, что вы можете услышать, это статические помехи
Включите калькулятор и приложите его к задней панели радиоприемника
Перемещайте калькулятор, пока статический звук не станет более постоянным
Соедините радиоприемник и калькулятор скотчем

Более эффективный метод

Более эффективная схема конструкции включает в себя создание металлодетектора, аналогичного по структуре металлодетекторам, которые вы можете купить. Эти типы детекторов в конечном итоге станут более доступным вариантом, при условии, что вы потратите время на изучение того, как построить систему.

Эти металлодетекторы будут включать:

Поисковую катушку для поиска металлических деталей под землей
Электронику, соединяющую поисковую катушку с портативным транзисторным радиоприемником
Печатная плата для размещения электроники

Ниже вы найдете инструкции о том, как собрать этот металлоискатель с помощью радио. У вас есть немного свободы в том, что касается схемы проектирования, но вы должны убедиться, что электронные части, такие как резисторы и транзисторы. К счастью, у вас есть возможность купить набор для пайки своими руками, который немного облегчит работу.

Почему из радио можно сделать металлоискатель

Многие люди не верят, когда им говорят, что из радио можно сделать металлоискатель. Хотя они служат совершенно разным целям, радиоприемники и металлодетекторы действительно имеют много общих компонентов. Это относительно простой процесс «сделай сам».

Любой металлоискатель должен состоять из следующих частей : большой катушки провода и набора электроники. Моток проволоки будет использоваться для изготовления круглого конца металлоискателя, направленного в сторону области поиска. Следовательно, эта часть называется «поисковой катушкой». Электроника подаст сигнал о наличии металлического предмета.

Металлоискатели работают, создавая электромагнитное поле с помощью электрической части, называемой генератором. Изоляторы, такие как сухие камни, не вносят заметных изменений в электрическое поле, но проводники (например, металлы) вызывают усиление или ослабление электромагнитного поля.

Вам понадобится как минимум три разных радиоприемника, чтобы вы могли извлечь из него необходимые компоненты. По крайней мере, одно из этих радиоустройств должно работать, чтобы вы могли использовать усилитель для питания динамика.

Вы извлечете следующие части из радиоприемника:

Транзистор
- Этот компонент отвечает за усиление сигналов и включение и выключение напряжения
Подстроечный конденсатор
- Это циферблат или ручка на радио
Резистор(ы)
Генераторы

Какие инструменты мне понадобятся?

Необходимые инструменты зависят от сложности конструкции. По крайней мере, вам понадобится лента для соединения различных компонентов. Вам также понадобится доска из пластика, дерева или другого твердого материала, если вы собираетесь сконструировать поисковую катушку, которая будет обнаруживать металл, спрятанный под землей.

Самый простой тип металлического сектора требует:

Портативное транзисторное радио
- Необходимо питание от батареи
Калькулятор
- Также не требуется питание от солнечной батареи 90 8 9 0 8 9 0 8 9 9 0 8 9
- Лента
Для более сложных конструкций требуются:
- Деревянная или пластиковая доска
- Медная проводка (эмалированная)
- Не менее 1 портативного транзисторного радиоприемника
- Печатная плата (если вы собираетесь собирать печатную плату)
- Набор для пайки (для сборки печатной платы)
Вы даже можете купить наборы для пайки металлодетектора, подобные тому, что можно найти здесь. Это облегчит сбор всех необходимых электрических компонентов для вашего проекта. Вам все равно придется покупать набор для пайки и портативное AM-радио отдельно, но вам не придется беспокоиться о наличии нужных деталей для изготовления печатной платы.
Схема с одним транзистором — простейшая конструкция _{Источник: https://www.academia.edu/37291461/BASIC_CIRCUITRY_of_metal_detektor}
Существует множество различных способов сборки металлоискателя в домашних условиях. Простейшие проектные планы предусматривают создание схемы с одним транзистором. Эта схема позволяет восстановить бывшее в употреблении портативное транзисторное радио , подобное этому .
Причина, по которой это работает, заключается в следующем:
- AM-приемник обнаруживает два сигнала резонансной частоты
- Если эти два сигнала разнесены менее чем на несколько кГц (килогерц), то можно услышать звуковой сигнал
Генераторы резонансной частоты являются самым основным типом металлодетектора, поскольку в нем используется только одна поисковая катушка для целей обнаружения. По этой причине это также самая доступная технология обнаружения металла b, что делает ее практичной в проектах «сделай сам».
В схеме с одним транзистором необходимо использовать только один генератор резонансной частоты.
- Радиовещательная станция АМ производит один из сигналов РЧ (резонансной частоты)
- Портативный транзисторный радиоприемник принимает два сигнала и выдает звук
Краткое описание конструкции намотан на жесткий материал
- Это может быть дерево или пластик
Закрепите витки обмотки лентой
Функции микширования и усиления звука выполняются транзисторным радиоприемником

В следующих разделах будут даны более подробные инструкции по конструкции отдельных компонентов металлоискателя. Далее ниже вы также узнаете, что вы можете найти наборы для пайки металлоискателей, которые значительно облегчат вашу работу.

Копать глубже: Частота металлоискателя – объяснение

Сборка поисковой катушки _{0124 Первым шагом будет создание поисковой катушки. Это замена маленькой круглой части на конце металлоискателя, отвечающей за различение проводников и изоляторов. Части, которые фактически производят звук, будут построены позже.
Вы начнете с вырезания деревянного каркаса для поисковой катушки, , в соответствии с этими указаниями. «Форма» — это часть, в которой будет размещаться поисковая катушка. Инструкции здесь требуют, чтобы первый был куском дерева, вырезанным до 30 см в диаметре.
Затем вы начертите большой круг на деревянном бруске с помощью карандаша и циркуля. Относительно размера круга особых требований нет. Однако больший круг сможет сканировать металл на большей глубине под землей.
Внутри этого круга нарисуйте круг меньшего размера, не забудьте оставить зазор в 2-3 дюйма между кругами
Используйте пилу, чтобы вырезать круг. Для этого хорошо подойдет ленточная пила, если у вас есть к ней доступ. Вы закончите, обмотав медную проволоку по окружности круга. Инструкции зависят от источника, но эти инструкции требуют 20 витков эмалированного медного провода. Проволока должна быть обернута вокруг деревянной доски как можно плотнее.
Дополнительный шаг: Добавьте экран Фарадея Добавление экрана Фарадея к металлоискателю, сделанному своими руками, повысит эффективность устройства в целом, но этот дополнительный шаг не является обязательным. Хотя это сделает ваш металлоискатель более эффективным, вам также необходимо сбалансировать расходы. Одним из основных пунктов проекта DIY является экономия средств.
Экран Фарадея — это устройство, которое помогает уменьшить проблему смещения частоты из-за эффекта земли. Эта проблема возникает из-за того, что металлоискатель сканирует землю в положении, параллельном земле. Это имеет тенденцию смещать частоту генератора.
Необходимые материалы:
Алюминиевая фольга
Ножницы
Неизолированная проволока
Клей
Начните с того, что обрежьте алюминиевую фольгу почти полностью, чтобы она была достаточно широкой и длинной3. ссылка поисковой катушки. Не забудьте оставить не менее 1-2 дюймов свободного пространства по окружности поисковой катушки. Затем добавьте отрезок 4-дюймового оголенного провода на одном конце под алюминиевой фольгой.
Затем приклейте экран на место. Убедитесь, что клей полностью высох, поместив всю поисковую катушку на плоскую поверхность, а затем накрыв ее тяжелым предметом, например книгой. Оставьте минимум на час, чтобы клей высох. После того, как клей высохнет, вы соедините другой конец 4-дюймового оголенного провода с заземляющим концом петли.
Изготовление неметаллической ручки Вы будете использовать два разных осциллятора, чтобы отметить обнаружение металла. Один из них будет исходить от радио. Один из них будет размещен на поисковой катушке, а другой — на конце деревянной ручки.
Если вы собираетесь сконструировать ручку для металлоискателя, то ручка должна быть сделана из неметаллического материала. Это связано с тем, что частота, передаваемая генератором, увеличивается, когда он находится где-то рядом с металлическим предметом. Использование металлической опорной ручки лишает детектора смысла.
Подходящие материалы для ручек включают:
Деревянные доски
Ручки для метел, пластиковые или деревянные
Поликарбонатная трубка/аналогичная пластиковая трубка
Деревянная/пластиковая ручка должна быть сконструирована таким образом, чтобы она была удобной для использования. К габаритам особых требований нет, хотя нужно иметь в виду, что радиогенератор придется монтировать в удобном для проводки месте.
Деревянная ручка будет присоединена к центру петли поисковой катушки. Нет никаких требований к тому, какие материалы или методы вы используете для крепления рукоятки к поисковой катушке. Лента — это простой и эффективный способ прикрепить деревянную рукоятку к поисковой катушке.
Электроника должна собираться и храниться в герметичных контейнерах Вам рекомендуется собирать электронику в герметичных контейнерах и хранить ее в этих контейнерах. Это поможет гарантировать, что повреждение от влаги и пыли не произойдет. Вам не нужно слишком фантазировать; Вы можете использовать герметичные пластиковые контейнеры для пищевых продуктов, подобные этим, для хранения частей металлоискателя. Аккумулятор можно поместить в один контейнер, а электронику — в другой.
Как собрать электронику поисковой катушки Вы соберете осциллятор для электронной части поисковой катушки. Терминология звучит довольно сложно, но осциллятор — это просто устройство, создающее электромагнитное поле. Это электрическая цепь, которую можно быстро включать и выключать, что делает ее эффективным компонентом для разделения проводников и катушек индуктивности.

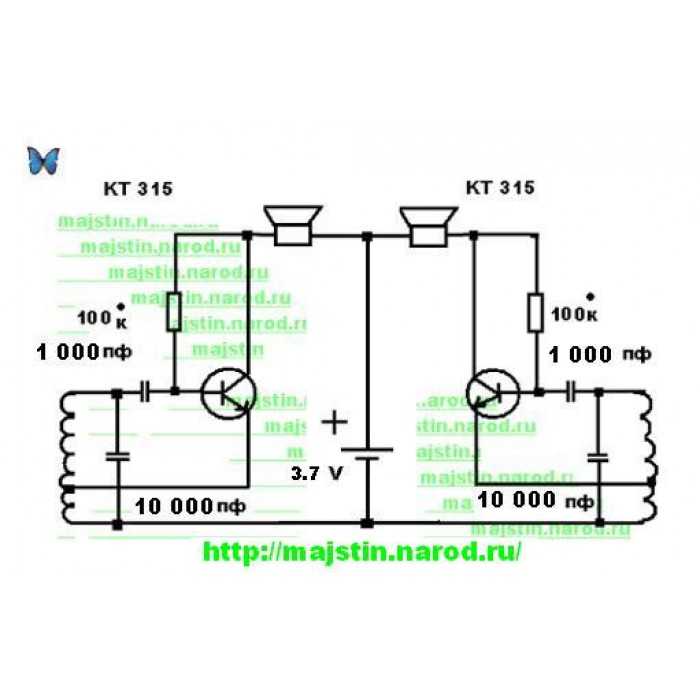

Осциллятор можно собрать с использованием транзистора и нескольких резисторов. В радиоприемнике уже есть все эти электрические компоненты, соединенные вместе в цепь. Обычный металлоискатель использует только один осциллятор, но в этом самодельном приборе потребуется использовать два разных осциллятора, чтобы обнаруживать изменение ноты при обнаружении металла.
Соединение электроники металлоискателя Задача соединения электроники металлодетектора потребует от вас умения построить и подключить электрическую цепь. Для выполнения этих соединений вы будете использовать проволоку и металлическую пайку. Если у вас еще нет набора для пайки, вы можете легко найти его в Интернете, как в случае с набором паяльника Anbes.
В качестве печатной платы рекомендуется использовать пластиковый лист , подобный тому, который можно найти здесь .
Просверлите отверстия в местах размещения проводов компонентов
Соедините концы электрических компонентов с помощью паяльника
Проводка будет размещена под самодельной платой
Поместите электронику в водонепроницаемую коробку
Как собрать печатную плату для металлоискателя? Как было сказано ранее, сборка электрических компонентов металлоискателя требует некоторых знаний в области пайки и электроники. Если вы новичок в сборке электроники, вам не следует отчаиваться от сборки металлоискателя своими руками.
В Интернете можно найти пошаговые инструкции по сборке электроники металлоискателя.
Вот несколько советов о том, как собрать печатную плату и электронные части металлоискателя:
Найдите принципиальную электрическую схему, подобную той, что находится в этом руководстве. Это объясняет, как замыкается переключатель и по цепи протекает ток.
Схема должна быть сконструирована так, как показано на схеме, чтобы она могла колебаться на резонансной частоте
Начните с установки транзистора на печатную плату
Компоненты будут установлены в соответствии со схемой конструкции печатной платы
Затем вставьте концы поисковой катушки в печатную плату ПК
Как пользоваться металлодетектором Чтобы использовать металлодетектор, вы подключите радиостанцию к аккумулятору. Затем вы настроите регулятор громкости на усилитель динамика. Продолжайте регулировать громкость до тех пор, пока не услышите звук из динамика.
Вы сможете сказать, когда металлоискатель обнаружил зарытый под землей кусок металла. Нота из динамика должна оставаться в постоянном состоянии, пока не будет обнаружен металл. Любое изменение в примечании укажет место, где металл зарыт под землей.
Упростите процесс с помощью комплекта для пайки металлоискателя Соединение электроники воедино — пожалуй, самая сложная часть сборки металлоискателя своими руками с радиоприемником. Этот процесс требует, чтобы вы немного знали о построении электрической цепи, а также тщательно продумывали расположение компонентов.
Эту задачу можно значительно упростить с помощью набора для пайки металлодетектора.
В комплект входят следующие электронные компоненты:
Компактный кейс для переноски
Паяльник
Насос для удаления припоя
5 паяльных наконечников
Трубка из оловянной проволоки 80089 Подставка для паяльника 80085 статический пинцет
Провод нож для снятия изоляции
2 электронных провода
Если вы поместите АМ-радио рядом с генератором, оно должно издавать звуковой сигнал, когда устройство находится рядом с металлом. Вам понадобится напильник или лезвие бритвы, чтобы при необходимости снять эмаль с проволоки.
Даже если у вас есть план, как именно вы хотели бы спроектировать свой набор для металлоискателя своими руками, вы все равно можете воспользоваться набором для пайки металлоискателя. Этот комплект поставляется с рядом полезных компонентов по низкой цене, включая печатную плату, провод и несколько электрических компонентов.
Насколько большой должна быть поисковая катушка на металлоискателе? Поисковая катушка большего размера позволит вам обнаруживать металлы на большей глубине с некоторыми важными оговорками. Размер поисковой катушки следует выбирать в зависимости от типа материалов, которые вы ищете. В противном случае вы можете построить металлоискатель неэффективно, потратив на материалы больше денег, чем вам нужно. Эти рекомендации были адаптированы на основе исследований, проведенных в Хартумском университете.
Мини-катушки/Снайперы Самая маленькая поисковая катушка, которую вы можете сделать и при этом быть эффективной хотя бы для некоторых целей, это около 5 дюймов в диаметре . Они хорошо работают, чтобы отличить металлические детали от других материалов в местах с большим количеством мусора, например, на свалке. Они не будут обслуживать большинство общих операций по обнаружению металлов, таких как поиск металлических предметов, закопанных в парке.
Малые поисковые катушки Поисковые катушки диаметром 5-8 дюймов используются для обнаружения металла в местах с большим количеством другого мусора, а также в районах с густой растительностью или пересеченной местностью. Поисковые катушки этого размера предпочитают те, кто ищет что-то портативное. К сожалению, они все еще достаточно малы, чтобы иметь ограничения в том, насколько глубоко они могут проникнуть под землю для обнаружения металла.
Средние поисковые катушки Поисковые катушки диаметром от 8 до 11,5 дюймов представляют собой своего рода мастера на все руки , когда дело доходит до полезности. Эти типы катушек подходят для общих целей, таких как обнаружение металлов, закопанных под парком или на пляже. Это будет хороший диапазон размеров мишени для металлоискателя, сделанного своими руками.
Большие поисковые катушки Поисковые катушки считаются большими, если их диаметр составляет 11,5–24 дюйма. Существует некоторое заблуждение, что более крупные поисковые катушки всегда будут давать лучшие результаты. Этот сигнал поисковой катушки может проникать не так глубоко под землю, как вы думаете, если вы работаете в районах с высокой степенью минерализации почвы. Их также может быть немного сложнее и дороже построить, чем поисковую катушку среднего размера.
Большие поисковые катушки подойдут вам, если вы планируете следующие виды деятельности:
Поиск тайников с монетами
Поиск артефактов/других глубоко зарытых реликвий
Поиск на большой территории, например, на ферме поле или пастбище за более короткий промежуток времени
Копать глубже: Как работают поисковые катушки
Какой металлоискатель проще всего сделать? Более сложные конструкции, перечисленные выше, не идеальны для тех, у кого нет опыта пайки и сборки схем. Набор для пайки металлоискателя научит вас, как это сделать, при условии, что паяльник нужно покупать отдельно.
Простейший металлоискатель для изготовления следует схеме, в которой калькулятор и портативное радио используются для создания металлоискателя. Вы будете использовать портативное радио с батареей, например DreamSky Pocket Radio. Вам также понадобится калькулятор с батарейкой, например, Texas Instruments TI-30Xa. Калькулятор должен работать на батарейках, а не на солнечных батареях, чтобы он работал.
Самая базовая схема предполагает простое соединение магнитолы и калькулятора вместе. Прежде чем соединить радио и калькулятор, переключите радио на AM-диапазон и настройте его вправо, пока не услышите только помехи, а не музыку.
Затем вы :
Выровняйте аккумуляторные отсеки каждого устройства, пока они не встанут спиной к спине
Включите калькулятор
Найдите металлический предмет, чтобы проверить работу металлоискателя
Вы должны заметить изменение статического звука, который звучит почти как звуковой сигнал
Если вы не слышите звуковой сигнал, отрегулируйте положение калькулятора, пока не услышите его. добавление деревянного или пластикового стержня и приклеивание калькулятора и портативного радио к стержню спиной к спине. Это облегчит перемещение металлоискателя.
Этого калькулятора и радиометаллоискателя будет достаточно для обнаружения крупных металлических предметов, но вы, скорее всего, не сможете обнаружить мелкие предметы, такие как монеты под землей. Это связано с тем, что в эту схему не добавлена поисковая катушка с медным проводом.
Если вам нужен детектор с большей мощностью, рекомендуем вам попробовать собрать детектор с поисковой катушкой из медного провода, как описано в этой статье. Стандартная поисковая катушка имеет диаметр около 8-11 дюймов. Это должен быть размер, достаточный для обнаружения большинства металлических объектов под землей и вблизи поверхности.
Заключение – Как сделать металлоискатель с радиоприемником Теперь у вас есть все, что вам нужно знать, чтобы вы могли сделать свой собственный металлоискатель дома из радиоприемника.}
