Отапливать дом можно используя различные системы отопления, однако чаще всего делают выбор в пользу водяной системы отопления. Водяное отопление — это традиционная система отопления как для городских, так и для загородных домов. Система водяного отопления надежна, эффективна, проста в монтаже и обслуживании. Простота системы водяного отопления позволяет обслуживать систему своими руками, а в большинстве случаев смонтировать систему водяного отопления дома также можно самостоятельно.

Содержание

Принцип устройства системы водяного отопления дома

Система водяного отопления дома состоит из котла, радиаторов отопления (системы водяных теплых полов), расширительного бака, циркуляционного насоса и группы безопасности, все элементы системы отопления соединены между собой трубами. В качестве теплоносителя может использоваться вода или антифриз. Применяя антифриз можно не бояться размораживания системы при ее отключении в зимний период.

Рис.1. Принципиальная схема системы водяного отопления дома. Водяная система отопления состоит из котла, расширительного бака, насоса и радиаторов отопления.

Котел отопления – основа любой системы водяного отопления дома. В системе водяного отопления могут применяться котлы на любом виде топлива. Котлы отопления по виду используемого топлива могут быть газовые (на природном и сжиженном газе), твердотопливные (дрова, пеллеты), на жидком топливе (дизельное топливо), электрические. Выбор типа котла зависит от доступности, бесперебойности поставки и стоимости топлива.

Циркуляционный насос предназначен для прокачки теплоносителя через систему отопления.

Группа безопасности состоит из воздухоотводчика, манометра и аварийного клапана.

Трубы в системе водяного отопления дома могут применяться любых видов, т.к. температура в системе отопления частного дома не превышает 90 градусов. Наибольшее распространение получили полипропиленовые трубы. Они надежны в местах соединения и просты в монтаже.

Расширительный бак в системе отопления необходим для компенсации увеличения объема теплоносителя в системе при нагревании. В зависимости от типа системы отопления расширительные баки бывают открытого и закрытого типа.

Виды систем водяного отопления дома

Система водяного отопления может быть двух видов: открытая (гравитационная) и закрытая.

В открытой системе отопления циркуляция теплоносителя осуществляется естественным образом за счет разности плотности горячей и холодной воды.

Рис.2. Система отопления открытого типа. Для системы этого вида принципиальным требованием является уклон труб и применение расширительного бака открытого типа.

Открытая система отопления может работать без циркуляционного насоса, поэтому она энергонезависима, т.е. при отключении электроэнергии циркуляция не прекратится, и система отопления будет работать.

Открытая система отопления обладает рядом недостатков. Она довольно громоздкая и сложная в монтаже, т.к. все трубы должны быть смонтированы с определенным уклоном, а расширительный бак должен быть установлен в высшей точке системы, при этом в теплом помещении, что не в каждом доме возможно.

В закрытой системе отопления циркуляция теплоносителя осуществляется циркуляционным насосом, а расширительный бак применяется закрытого типа, что и дало название системе.

Рис.3.

Ограничения по месту установки расширительного бака и расположению труб в закрытой системе отсутствуют, поэтому закрытая система получается более компактной и простой в монтаже. Принудительная циркуляция теплоносителя позволяет скрыто расположить трубы системы отопления, а также в качестве обогревателей использовать не только радиаторы отопления, но и водяные теплые полы. Благодаря чему закрытая система водяного отопления получила наибольшее распространение.

Схемы системы отопления дома

Схема системы отопления определяется способом соединения нагревательных приборов. Различают три схемы системы отопления: однотрубная, двухтрубная и лучевая.

Однотрубная схема системы отопления представляет собой последовательное соединение радиаторов отопления. Особенность схемы в том, что все радиаторы (вход и выход радиатора) подключаются к одной трубе.

Рис.4. В однотрубной схеме отопления все радиаторы подключаются последовательно. Такой подход приводит к тому, что каждый следующий радиатор работает хуже предыдущего. Для устранения этого недостатка необходима балансировка системы отопления.

Достоинство такой схемы системы отопления простота монтажа и низкий расход труб при монтаже. Недостаток – сложность регулировки (балансировки). По мере движения теплоносителя по системе он отдает свое тепло радиаторам отопления, таким образом последнему радиатору тепла достается меньше всего. Поэтому систему необходимо балансировать. Сделать это можно с помощью установки на каждый радиатор специальной запорной арматуры (термоголовок, регуляторы расхода), либо сделать предварительный расчет системы и использовать трубы различного сечения для выравнивания расхода теплоносителя.

Двухтрубная схема система отопления представляет собой систему, в которой горячий теплоноситель подается по одной трубе, а отдав свое тепло радиатору отводится по другой. Таким образом получается, что радиаторы отопления подключены параллельно.

Рис.5. В двухтрубной схеме системы отопления все радиаторы подключены параллельно. Таким образом тепло между радиаторами распространяется равномерно, а система легко балансируется.

Параллельное подключение радиаторов отопления значительно упрощает балансировку системы (регулировку) и позволяет достаточно точно задавать температуру в помещении. Например, в нежилых помещениях можно поддерживать минимальную температуру, а в жилых оптимальную, это позволит сэкономить на отоплении. Недостаток – расход труб для отопления будет в 2 раза больше, чем при однотрубной разводке.

Лучевая схема системы отопления подразумевает подключение каждого отопительного прибора индивидуально. В этой схеме применяется коллектор, который распределяет теплоноситель по радиаторам отопления. Только по этой схеме можно установить водяные теплые полы.

Рис.6. Лучевая схема системы отопления. В этой схеме все радиаторы подключаются индивидуально через коллектор. В коллекторе устанавливается регулирующая арматура, которая позволяет выполнять точную настройку каждого радиатора.

С точки зрения простоты управления системой отопления это схема не имеет конкурентов. Работой каждого отопительного элемента можно управлять индивидуально, и это не скажется на работу остальных отопительных приборов. Такой подход приведет к значительному снижению затрат на отопление. Недостатком является высокий расход труб, необходимость монтажа коллектора.

Система отопления и горячая вода в доме

Горячую воду в доме можно обеспечить двумя способами: установить электрический накопительный водонагреватель или использовать котел отопления для создания горячего водоснабжения. Существует два варианта создания горячей воды по средствам котла: установить двухконтурный котел или бойлер косвенного нагрева.

Существует много моделей котлов, имеющих два контура нагрева один для отопления другой для горячего водоснабжения. Таким образом система горячего водоснабжения подключается к котлу и при включении воды котел начинает работать как колонка. Такой способ хорош если одновременно будут работать не более двух точек водоразбора, с большим количеством котел не справится.

Рис.7. Схема работы бойлера косвенного нагрева. Вода из системы отопления направляется в змеевик бойлера. Проходя по змеевику вода в бойлере нарывается и подается в систему горячего водоснабжения.

Решение данной проблемы — это установка бойлера косвенного нагрева. Бойлер косвенного нагрева представляет собой бочку, в которой установлен змеевик. Горячая вода из системы отопления проходя по змеевику нагревает воду в бойлере. Нагретая вода может подаваться на любое число точек водоразбора.

Монтаж водяного отопления дома

Монтаж системы водяного отопления начинают с подбора всех элементов системы. Правильный выбор компонентов системы обеспечит ее комфортную эксплуатацию и легкий монтаж.

Основной элемент системы отопления это котел. Вне зависимости от типа используемого топлива основной характеристикой котла является мощность. Если высота потолков в вашем доме не превышает 3 м, то для расчета мощности котла можно использовать соотношение 1кВт вырабатываемой котлом мощности необходимо для отопления 10 кв.м. площади дома.

Выбирая котел отопления следует сразу позаботится о горячем водоснабжении дома. Если число проживающих в доме 1-2 человека, то целесообразно выбирать двухконтурный котел, который обеспечит и горячую воду, и отопление. Если у вас большая семья, то целесообразнее выбрать одноконтурный котел и установить бойлер косвенного нагрева. Бойлер следует выбирать из расчета, что на 5 человек требуется объем бойлера примерно 100 — 120 литров.

Котлы отопления могут быть с открытой и закрытой камерой сгорания. Для установки первого типа необходимо иметь дымоход и помещение отведенное под котельную, в которой будет обеспечена вентиляция. Котлы второго типа снабжаются воздухом и выводят отработанные газы, через коаксиальный дымоход, который монтируется в стене рядом с котлом. Котлы с закрытой камерой сгорания установить значительно проще.

Рис.8. Схема установки котла с закрытой камерой сгорания и коаксиальным дымоходом. Достоинство котла этого типа: простота установки, котел не потребляет кислород из помещения, не требует строительства дымохода и системы вентиляции.

Некоторые модели котлов отопления могут быть снабжены расширительным баком и циркуляционным насосом, что значительно упрощает монтаж системы водяного отопления. Если котел не имеет этих элементов, то выбрать их можно следующим образом. Объем расширительного бака должен быть примерно 10% от объема системы отопления. Основная характеристика циркуляционного насоса — это напор. Приближенно напор насоса можно вычислить как 5% от мощности котла.

Рис.9. Схема котла отопления. Современные котлы уже снабжены расширительным баком и циркуляционным насосом, что упрощает монтаж системы водяного отопления.

В системе водяного отопления дома могут применяться любые виды радиаторов отопления. Приближенный расчет мощности радиатора вычисляется на основе соотношения 100Вт тепловой мощности радиатора необходимо для отопления 1 кв.м. помещения. Рассчитывая мощность радиаторов необходимо учитывать, что максимальная производительность достигается при одностороннем подключении, а минимальная при нижнем.

Рис.10. Виды подключения радиаторов отопления и влияние на отдаваемую мощность радиатора.

Все радиаторы отопления должны быть снабжены воздухоотводчиками. Для простоты балансировки системы и для возможности регулировки температуры в помещении радиаторы необходимо укомплектовать терморегуляционными кранами или термоголовками (термостатами).

Рис.11. Радиатор отопления должен комплектоваться воздухоотводчиком и термоголовкой. Также необходимо устанавливать краны для возможности демонтажа радиатора для его замены.

Монтаж системы отопления начинают с установки котла отопления и радиаторов отопления. После чего все элементы системы соединяют между собой трубами.

Для индивидуальных систем водяного отопления удобно применять полипропиленовые трубы, хотя можно использовать и любые другие. В отличие от стальных труб полипропиленовые просты в монтаже, а для их сварки необходим сварочный аппарат для полипропиленовых труб, он имеет небольшую стоимость и им очень просто работать даже не специалисту. Полипропиленовые трубы также выигрывают перед металлопластиковыми, т. к. последние имеют соединительные элементы, которые со временем могут начать подтекать.

При монтаже системы водяного отопления следует предусмотреть отвод для заполнения и слива системы. Этот отвод должен быть расположен в нижней точке системы. Также в верхней точке необходимо установить воздухоотводчик. Вместо воздухоотводчика может быть установлена группа безопасности. Она устанавливается в верхней точке подающей трубы системы отопления.

Рис.12. Для удобства обслуживания и безопасности использования системы водяного отопления необходимо предусмотреть отвод для слива/наполнения в нижней точке системы, и смонтировать группу безопасности в верхней точке системы.

Соединяя элементы системы отопления следует позаботится о том, что некоторые элементы могут сломаться раньше времени и потребуется их замена. Поэтому все приборы (котел, насос, расширительный бак, бойлер и пр.) системы отопления должны устанавливаться через кран и разъемное соединение (американка). Таким образом их можно будет демонтировать и заменить, не сливая систему отопления.

Рассмотренные варианты реализации системы водяного отопления в частном доме позволят вам правильно подобрать все элементы и с монтировать систему. В том случае если вы затрудняетесь все сделать самостоятельно, то полученные знания позволят проконтролировать нанятых работников.

Однотрубная система отопления частного дома: схемы, варианты

Вы задумались над обустройством водяного отопления в доме? Неудивительно, ведь однотрубная система отопления частного дома может быть традиционной и абсолютно энергонезависимой или, напротив, очень современной и полностью автоматической.

Но сомнения в надежности подобного варианта у вас все же есть — не знаете какую схему выбрать и какие «подводные камни» вас ожидают? Мы поможем прояснить эти вопросы — в статье рассмотрены схемы обустройства однотрубной системы, плюсы и минусы, ожидающие владельца дома с подобной системой отопления.

Материал статьи снабжен подробными схемами и наглядными фото с изображением отдельных элементов, использующихся при сборке отопления. В дополнение подобран видеоролик с разбором нюансов монтажа однотрубной системы с теплыми полами.

Содержание статьи:

• Принцип работы водяного отопления
• Отличие однотрубной и двухтрубной систем
• Варианты устройства однотрубного отопления
  • Системы с естественной и принудительной циркуляцией
  • Открытая или закрытая отопительная система?
  • Эффективная схема однотрубной системы
• Способы подключения радиатора к магистрали
  • Диагональное или перекрестное соединение
  • Боковое или одностороннее подключение
  • Нижнее соединение радиатора с трубопроводом
• Преимущества и недостатки однотрубной системы
• Выводы и полезное видео по теме

Принцип работы водяного отопления

В малоэтажном строительстве наибольшее распространение получила простая, надежная и экономичная конструкция с одной магистралью. Однотрубная система остается самым популярным способом организации индивидуального теплоснабжения. Она функционирует за счет непрерывной циркуляции жидкого теплоносителя.

Перемещаясь по трубам от источника тепловой энергии (котла) к отопительным элементам и обратно, он отдает свою тепловую энергию и обогревает здание.

Теплоносителем может быть воздух, пар, вода или антифриз, который используют в домах периодического проживания. Наиболее распространены .

Галерея изображений

Фото из

Веским преимущества однотрубных вариантов сооружения систем отопления является минимальное количество труб, обуславливающее экономическую и эстетическую привлекательность схемы

При использовании металлопластиковых и пластиковых труб эстетические показатели однотрубных схем повышаются, т.к. прокладку контура можно скрыть в конструкциях или под отделкой

В гравитационных отопительных системах, характеризующихся естественным перемещением теплоносителя, однотрубные контуры сооружаются исключительно с верхней разводкой

В контурах с верхней разводкой подающая труба расположена над приборами, теплоноситель последовательно перетекает из одного в другой и по пути остывает. Чтобы более равномерно распределить теплоноситель, перед радиаторами устанавливают байпас, частично отсекающий поставку нагретой воды

По аналогичному принципу сооружаются вертикальные контуры принудительных систем отопления, по которым перемещение нагретой воды стимулируем циркуляционный насос

По направлению движения нагретой и остывшей воды в системе они делятся на попутные и тупиковые. В тупиковых нагретый и остывший теплоноситель движется в разные стороны, в попутных — в одну

В контурах однотрубного отопления с нижней разводкой подключение подводящей и выходящей трубы производится снизу

В системы с горизонтальной разводкой обязательно присутствует циркуляционный насос, без которого движение теплоносителя будет слишком затруднено. Для удаления излишка воздуха устанавливаются механические или автоматические воздухоотводчики

Эстетические плюсы однотрубной системы отопления

Скрытая прокладка контура однотрубного отопления

Однотрубное отопления гравитационного типа

Улучшенная однотрубная схема с замыкающим участком

Вертикальные схемы прунудительного отопления

Тупиковый вариант однотрубной отопительной системы

Вариант однотрубного отопления с нижней разводкой

Устройство систем с горизонтальной разводкой

Традиционное отопление основано на явлениях и законах физики – тепловом расширении воды, конвекции и гравитации. Нагреваясь от котла, теплоноситель расширяется и создает в трубопроводе давление.

Кроме того, он становится менее плотным и, соответственно, легким. Подталкиваемый снизу более тяжелой и плотной холодной водой он устремляется вверх, поэтому выходящий из котла трубопровод всегда направляют максимально вверх.

Под действием созданного давления, сил конвекции и тяжести вода идет к радиаторам, нагревает их, сама при этом охлаждается.

Таким образом теплоноситель отдает тепловую энергию, обогревая помещение. К котлу вода возвращается уже холодной, и цикл начинается заново.

Современное оборудование, обеспечивающее теплоснабжение дома может быть очень компактным. Для его установки даже не потребуется выделять специальное помещение

Систему называют еще самотечной и гравитационной. Для обеспечения движения жидкости необходимо соблюдать угол уклона горизонтальных веток трубопровода, который должен быть равен 2 — 3 мм на погонный метр.

Объем теплоносителя при нагревании увеличивается, создавая в магистрали гидравлическое давление. Однако, поскольку вода не сжимается, даже небольшое его превышение приведет к разрушению отопительных конструкций.

Поэтому в любой системе обогрева устанавливают компенсирующее устройство – расширительный бак.

В гравитационной отопительной системе котел монтируют в самой низкой точке магистрали, а расширительный бак – в самой верхней. Все трубопроводы делают под уклон, чтобы жидкий теплоноситель мог самотеком двигаться от одного элемента системы к другому

Отличие однотрубной и двухтрубной систем

Системы водяного отопления разделяют на два основных типа – это однотрубные и двухтрубные. Отличия этих схем заключается в способе подсоединения теплоотдающих батарей к магистрали.

Магистраль однотрубного отопления — это замкнутый кольцевой контур. Трубопровод прокладывают от нагревательного агрегата, радиаторы подсоединяют к нему последовательно, и ведут обратно к котлу.

Отопление с одной магистралью просто монтируется и не имеет большого количества комплектующих, поэтому позволяет существенно экономить на установке.

Однотрубные контуры отопления с естественным движением теплоносителя устраивают только с верхней разводкой. Характерная черта — в схемах есть стояки подающей магистрали, но нет стояков для обратки

Движение теплоносителя осуществляется по двум магистралям. Первая служит для доставки горячего теплоносителя от устройства нагрева к теплоотдающим контурам, вторая – для отвода остывшей воды к котлу.

Батареи отопления подключаются параллельно – нагретая жидкость поступает в каждую из них непосредственно от подающего контура, поэтому имеет практически одинаковую температуру.

В радиаторе теплоноситель отдает энергию и остывшим уходит в отводящий контур – «обратку». Такая схема требует удвоенного количества фитингов, труб и арматуры, однако позволяет устраивать сложные разветвленные конструкции и снижать затраты на отопление за счет индивидуальной регулировки радиаторов.

Двухтрубная система эффективно обогревает большие площади и многоэтажные здания. В малоэтажных (1-2 этажа) домах площадью менее 150 м² целесообразнее устраивать однотрубное теплоснабжение как с эстетической, так и с экономической точки зрения.

Двухтрубная схема подсоединения радиаторов не получила широкого распространения в устройстве индивидуального теплоснабжения частных домов, поскольку ее более сложно монтировать и обслуживать. Кроме того, удвоенное количество труб выглядит неэстетично

Варианты устройства однотрубного отопления

Элементы любой системы отопления:

• источник тепла – котел (твердотопливный, электрический, газовый котел;)
• теплоотдающие приборы – , контуры теплых полов;
• устройство, обеспечивающее циркуляцию теплоносителя – специальный разгонный участок магистрали, ;
• устройство, компенсирующее избыточное давление теплоносителя в магистрали – или ;
• трубы, фитинги и соответствующая водопроводная арматура.

В зависимости от типа используемых устройств будет зависеть и схема теплоснабжения.

Галерея изображений

Фото из

Твердотопливный агрегат для отопления

Электрический котел в автономной схеме

Газовый напольный котлоагрегат

Настенный котел для дач и квартир

Системы с естественной и принудительной циркуляцией

Циркуляция теплоносителя в отопительной системе может осуществляться естественным путем – под действием физических явлений, либо принудительным – посредством циркуляционного насоса.

В первом случае движение отопление по системе является самопроизвольным и называется естественным, во втором – принудительным или искусственным.

С ориентиром на конструктивные особенности однотрубные схемы отопления делятся на два вида. Первый — устаревшая, но простая проточная схема, второй — усовершенствованная схема с байпасами

Для обеспечения движения жидкости в гравитационной системе необходим разгонный участок. Это отходящий от котла вертикальный патрубок, по которому поднимается нагретый теплоноситель.

В верхней точке трубопровод плавно поворачивают вниз, поэтому вода с ускорением устремляется по магистрали.

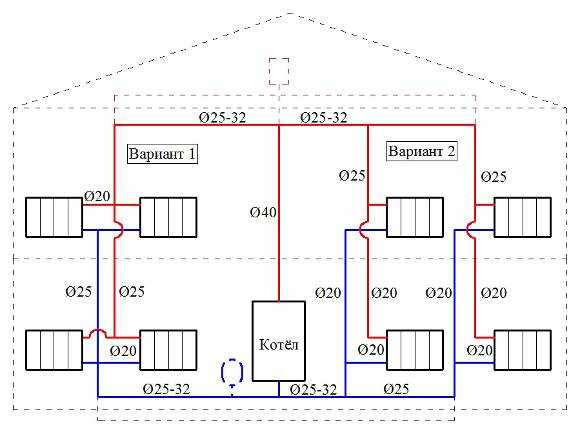

Для схемы отопления с верхней разводкой, а также для двухэтажных домов таким участком служит подающий патрубок, так как он поднимается на достаточный уровень.

Для отопления одноэтажного здания с нижней горизонтальной разводкой устраивают разгонный коллектор, высота которого не должна быть менее 1,5 м от уровня первого радиатора.

Разгонный участок является устройством, обеспечивающим циркуляцию теплоносителя в самотечной системе отопления. Проходной диаметр труб этого отрезка магистрали должен быть больше, чем ее основной части.

Например, при диаметре трубы магистрали 25-32 мм, для разгонного коллектора выбирают трубу диаметром 40 мм.

Верхнюю точку разгонного коллектора устраивают в удобном месте неподалеку от котла. Опускают трубу коллектора таким образом, чтобы обеспечить достаточный перепад высот между нижним отводом разгонного коллектора и нижней точкой магистрали для соблюдения постоянного уклона трубопровода

Основные достоинства гравитационной системы – это полная энергонезависимость (в сочетании с твердотопливным котлом), простота и отсутствие сложных приборов.

Недостатков же достаточно много:

• Чтобы минимизировать гидравлическое сопротивление, диаметры труб должны быть достаточно большими.
• Каждый встраиваемый прибор и устройство создает препятствия движению жидкости, поэтому в системе минимальное количество запорной арматуры. Это создает трудности при ремонте, так как требует полного отключения системы и слива теплоносителя из магистрали.
• Для надежной работы гравитационную систему необходимо тщательно рассчитывать и балансировать, подбирая оптимальные диаметры труб и количество секций радиаторов. Крайние в системе радиаторы должны быть больше тех, в которые теплоноситель поступает после выхода из котла.

Установка циркуляционного насоса в систему нейтрализует практически все ее недостатки. Устройство дает теплоносителю дополнительный импульс, позволяя преодолевать гидравлическое сопротивление элементов трубопровода.

Схемы принудительного однотрубного отопления реализуются в частных домах чаще всего.

Благодаря модернизации проточной системы путем установки байпасов, теплоноситель с рабочей температурой практически одновременно поступает во все приборы

Насос можно монтировать в любом месте магистрали. Но стоит учитывать, что горячая вода снижает его эксплуатационный срок, воздействуя на резиновые детали (прокладки и уплотнения).

Поэтому целесообразнее устанавливать агрегат на обратном трубопроводе, где циркулирует остывший теплоноситель. Перед ним в обязательном порядке включают фильтр грубой очистки, чтобы предохранить от попадания возможных загрязнений.

Все приборы и устройства отопительных систем желательно подключать через запорную арматуру и байпасы.

Такой монтаж позволит проводить ремонт и обслуживание отдельных элементов без необходимости остановки всей системы и полного слива воды.

Байпас бывает нерегулируемым и регулируемым. В первом случае он представляет собой простой патрубок, соединяющий питающий и отводящий трубопровод. Во втором – снабжен запорной трехходовой арматурой

Достоинства отопительной системы с принудительной циркуляцией:

• Можно реализовывать более сложные и разветвленные схемы, увеличивать длину контуров;
• Нет необходимости в увеличенных диаметрах труб – насос создает в магистрали давление, достаточное для движения и равномерного распределения жидкости;
• Циркуляция осуществляется с заданной скоростью и не зависит от степени нагрева теплоносителя и наличия разгонного участка;
• Не надо соблюдать углы наклона при прокладке трубопровода, т. к. движение теплоносителя стимулируется насосом.

К тому же можно устанавливать регулирующие приборы на каждый радиатор и поддерживать оптимальный режим обогрева, снижая энергозатраты и расходы на обогрев.

Недостатков у однотрубного принудительного отопления всего три:

• зависимость от электроснабжения;
• шум — некоторый гул, который производит работающий насос;
• стоимость — более высокая по сравнению с гравитационной схемой стоимость устройства.

Нейтрализовать их достаточно просто. Энергозависимость решается установкой автономного электрогенератора или возможностью перехода системы на режим с естественной циркуляцией.

Чтобы сделать работу насоса практически неслышной, его достаточно монтировать в нежилом помещении – ванной, туалете, бойлерной.

В верхних точках магистрали, особенно при принудительном отоплении с закрытым расширительным бачком, необходимо предусматривать возможность стравливания выделяющегося из воды воздуха. Для радиаторов это автоматические воздухоотводчики или краны Маевского, для трубопровода — сепаратор воздуха

Открытая или закрытая отопительная система?

Для исключения чрезмерного повышения гидравлического давления в системе и его скачков устанавливают расширительный бак. Он принимает излишки воды при расширении, а затем возвращает ее в магистраль при остывании, восстанавливая равновесие системы.

Существует две принципиально отличающихся конструкции, которые и определяют вид всей системы.

Расширительный бак открытого типа – это частично или полностью открытая емкость, которую подсоединяют к магистрали в самой высокой ее точке, непосредственно после котла.

Для исключения перелива жидкости через края на определенном уровне предусматривают отвод, через который излишняя вода будет сливаться в канализацию или на улицу.

В одноэтажных домах компенсирующую емкость часто выводят на чердак – в этом случае ее необходимо утеплить.

Чтобы не следить постоянно за уровнем теплоносителя, к расширительному баку подводят водопровод и устанавливают простой поплавковый клапан

Система отопления с таким компенсирующим устройством называется открытой. Применяется при обустройстве энергонезависимого или комбинированного теплоснабжения.

Она предполагает прямое соприкосновение горячего теплоносителя с воздухом, вследствие чего происходит его естественное испарение и насыщение кислородом.

Исходя из этого, открытая схема теплоснабжения характеризуется следующими недостатками:

1. При монтаже трубопровода гравитационных систем обязательно соблюдение уклонов – в этом случае высвобождающийся в системе воздух будет стравливаться в бак и атмосферу.
2. Необходимо регулярно контролировать и вовремя пополнять объем воды в емкости, не допуская ее чрезмерного испарения.
3. Нельзя применять антифриз в качестве теплоносителя, так как при его испарении выделяются токсичные вещества.

Содержащийся в циркулирующей жидкости кислород вызывает коррозионные разрушения в стальных деталях отопительных приборов, снижая их срок эксплуатации.

Однако у нее есть и плюсы:

• Нет необходимости в постоянном контроле давления в магистрали;
• Даже при небольших протечках система будет исправно обогревать дом, пока в магистрали имеется достаточное количество жидкости;
• Пополнять теплоноситель в системе можно даже ведром – просто налить в воду расширительную емкость до необходимого уровня.

Расширительный бак закрытого типа представляет собой прочный герметичный корпус, внутренний объем которого разделен мембраной на две части. Одну полость наполняют воздухом, вторую соединяют с магистралью.

При нагревании теплоноситель, увеличиваясь в объеме, продавливает мембрану в сторону воздушной камеры, которая играет роль демпфера. При охлаждении воды гидравлическое давление снижается, и сжатый воздух приводит систему в равновесие, выдавливая излишки воды обратно в трубопровод.

Все баки закрытого типа оснащены воздушным клапаном. В аварийном режиме, когда давление в воздушной камере превышает допустимый предел, он стравливает газ и предохраняет устройство от разрушения

Система с расширительным баком мембранного типа носит название закрытой. Это полностью лишенная доступа воздуха замкнутая гидравлическая магистраль.

Компенсирующую емкость можно встраивать в любом месте системы, однако чаще всего ее устанавливают на обратном трубопроводе около котла – для повышения удобства обслуживания.

Закрытая отопительная система характеризуется наличием небольшого избыточного давления. Поэтому обязательным элементом магистрали становится .

Узел состоит из воздухоотводчика, манометра и предохранительного клапана для сброса теплоносителя в аварийном режиме. Монтируется с запорной арматурой на подающем трубопроводе для возможности отключения на случай ремонта.

Если имеется подъем трубопровода, то располагают в его верхней точке.

Галерея изображений

Фото из

В группу безопасности для контуров отопления входят три прибора: воздухоотводчик, предохранительный клапан и манометр

Сгруппированные устройства предотвращают возникновение избыточного давления, способного разрушить трубопровод и вывести из строя запорную арматуру

Чаще всего устройства, составляющие группу безопасности систем отопления, монтируют на общий полый корпус и располагают вместе, но они могут быть установлены по отдельности

Если приборы устанавливаются отдельно друг от друга, предохранительный клапан обязательно ставят выше котла, если вместе, то там монтируются всю группу

Компоненты группы безопасности

Функциональное назначение устройства

Расположение составляющих

Специфика расположения

Эффективная схема однотрубной системы

При проектировании отопления учитывают множество факторов – наличие стабильного электроснабжения и отдельного помещения под оборудование (котельной, бойлерной), количество этажей и планировку, эстетичность будущей конструкции и т. д.

В каждом отдельном случае расположение оборудования и способы его подключения будут отличаться.

Для совсем небольшого помещения – дачного домика – наиболее эффективной станет простая самотечная схема последовательного включения батарей прямо в трубопровод магистрали.

При установке двух или трех радиаторов не требуется устанавливать большое количество запорной арматуры – в данном случае проще слить воду из системы при необходимости.

В зданиях с большей площадью система теплоснабжения является сложной, иногда разветвленной, конструкцией. В этом случае оптимальным вариантом становится принудительное с диагональным подключением теплоотдающих батарей и регулируемыми .

Такая схема гарантирует максимальный прогрев площади радиаторов и возможность регулировки и настройки режима работы. Чтобы отсоединить любой из элементов системы, не требуется сливать воду из всей магистрали

Способы подключения радиатора к магистрали

Теплоотдача радиаторов зависит от способа их подключения к магистрали.

Существует три основных типа соединения:

• Диагональное;
• Боковое;
• Нижнее.

Рассмотрим особенности каждого из этих способов детальнее.

Диагональное или перекрестное соединение

Диагональное, или перекрестное, подключение является наиболее эффективным. Достигается максимальный прогрев батареи по площади, и практически нет потерь тепла.

По такой схеме подающий трубопровод подводят к верхнему патрубку радиатора, а отводящий соединяют с нижним патрубком, расположенным с противоположной стороны прибора. Для приборов с большим числом секций применяют только диагональный тип подключения.

Боковое или одностороннее подключение

Боковое, или одностороннее, подсоединение позволяет добиться равномерного прогрева всех секций прибора.

Для подключения подающий и отводящий трубопроводы подводят с одной стороны. Чаще всего такое соединение применяют при устройстве отопления с верхней разводкой.

Теплоотдача отопления при боковом подключении радиаторов, с подачей сверху вниз равна 97%. При обратном движении теплоносителя – снизу вверх – этот показатель составляет 78%

Нижнее соединение радиатора с трубопроводом

Нижнее подключение – не самая эффективная схема отопления. Однако устраивается достаточно часто, особенно когда магистральный трубопровод скрывают под полом.

Подводящая и отводящая трубы подводятся к нижним патрубкам, расположенным с разных сторон радиатора.

Показатель теплоотдачи при нижнем подключении радиаторов составляет 88%

Преимущества и недостатки однотрубной системы

Однотрубное отопление завоевало широкую популярность в области частного строительства.

Основные причины – это относительно невысокая стоимость конструкции и возможность смонтировать ее своими силами, без привлечения специалистов.

Но у однотрубной системы отопления есть и другие преимущества:

• Гидравлическая устойчивость – теплоотдача прочих элементов системы не меняется при отключении отдельных контуров, замене радиаторов или наращивании секций;
• Устройство магистрали обходится минимальным количеством труб;
• Характеризуется низкими инерционностью и временем прогрева за счет меньшего, чем в двухтрубной, количества теплоносителя в магистрали;
• Выглядит эстетично и не портит интерьер помещения, особенно если магистральную трубу скрыть;
• Установка запорной арматуры последнего поколения – например, автоматических и ручных терморегуляторов – позволяет точно настраивать режим работы всей конструкции, а также ее отдельных элементов;
• Простая и надежная конструкция;
• Несложные монтаж, обслуживание и эксплуатация.

При подключении приборов управления и контроля к системе отопления, ее можно перевести в полностью автоматический режим работы.

Возможна интеграция с — в этом случае можно задавать программы оптимальных режимов отопления в зависимости от времени суток, сезона и других решающих факторов.

Магистраль однотрубного отопления можно полностью скрыть финишной отделкой. Такой прибор не только не портит внешний облик комнаты, но и становится его деталью – предметом интерьера

Основным недостатком однотрубного теплообеспечения является дисбаланс нагрева теплоотдающих батарей по длине магистрали.

Теплоноситель охлаждается по мере передвижения по контуру. Из-за чего радиаторы, установленные далеко от котла, нагреваются меньше, чем близко расположенные. Потому рекомендовано устанавливать медленно остывающие чугунные приборы.

Установка циркуляционного насоса позволяет теплоносителю прогревать обогревающие контуры более равномерно, однако при достаточной длине трубопровода наблюдается существенное его остывание.

Снижают отрицательное действие такого явления двумя способами:

1. В удаленных от котла радиаторах увеличивают число секций. Это увеличивает их теплопроводящую площадь и количество отдаваемого тепла, позволяя прогревать помещения равномернее.
2. Составляют проект с рациональным расположением теплоотдающих приборов по комнатам – самые мощные устанавливают в детских, спальнях и «холодных» (северных, угловых) комнатах. По мере остывания теплоносителя идут гостиная и кухня, заканчивают нежилыми и подсобными помещениями.

Такие меры минимизируют недостатки однотрубной системы, особенно для одно- и двухэтажных зданий, имеющих площадь до 150 м². Для таких домов однотрубное отопление является наиболее выгодным.

Выводы и полезное видео по теме

К магистрали однотрубного отопления подключают не только радиаторы, но и контуры теплых полов. В видеоролике показано, каким образом провести такой монтаж.

Однотрубное отопление – это простая и надежная система. Однако для эффективного обогрева необходимо тщательно выбирать отдельные ее элементы. Для этого желательно обратится за консультацией к специалисту, где вам помогут выполнить оценочный расчет.

Вы не согласны со схемами, приведенными в нашей статье? Или имеете практический опыт обустройства однотрубного отопления в частном доме? Ваш опыт будет полезен нашим читателям. Не стесняйтесь, поделитесь своими знаниями в комментариях ниже.

Проверенные схемы монтажа системы отопления в частном доме

Главная » Системы отопления » Монтаж и схемы систем отопления » Схемы монтажа системы отопления в частном доме

Каждый застройщик рано или поздно встает перед выбором (СО) будущего дома. С экранов телевизора и рекламных билбордов на него «выливается» огромный объем информации, о новых способах обогрева, которые являются всего лишь маркетинговыми ходами продавцов. В этой публикации будут описаны рабочие схемы систем отопления в частном доме, их плюсы и минусы, рассмотрены вопросы выбора для загородного дома.

[contents]

Содержание

1. Разновидности и способы
2. Варианты монтажа
3. Однотрубная
4. Двухтрубное исполнение
5. Выбор лучшей схемы для частного дома

Разновидности и способы

Как известно, существует три основных варианта автономного обогрева собственного жилища: водяная, воздушная и электрическая системы. На практике все происходит следующим образом:

• Если постройка находится недалеко от газовой магистрали, то вопрос, как правило, решается в пользу водяного обогрева с установкой газового котлоагрегата.
• Если подключить газ нет возможности, то большинство застройщиков приобретают твердотопливные теплогенераторы с водяным контуром.
• Если газ провести невозможно, а котлоагрегат на твердом топливе неприемлем из-за низкой степени автоматизации, то в большинстве своем, обустраивается все та же водяная система отопления, но в комплекте с электронагревателем.

И только в том случае, когда по каким-либо причинам эти варианты не подходят, застройщик выбирает электричество, и уж тем более воздух, в качестве теплоносителя. Почему большинство выбирает водяную СО дома? Потому что это самая отработанная и эффективная технология решения вопроса. Но эффективность водяного обогрева зависит не только от качественных материалов и оборудования с высоким КПД. Очень важно выбрать правильный вариант разводки. Устройство системы отопления в частном доме предполагает наличие строго определенной схемы прокладки и подключения трубопровода, радиаторов и другого оборудования.

Варианты монтажа

Сегодня, специалисты различают две технологии создания СО:

• Схема в частном доме предполагает подсоединение всех батарей (входом и выходом) к одной трубе, которая одновременно является и подающей и обратной.

Данная методика применяется еще с начала прошлого века. Некоторые специалисты считают, что такая технология получила популярность после Великой Отечественной войны, как альтернатива при нехватке материалов. Хоть многие специалисты пророчили отказ от нее еще в 70-х годах XX столетия, она успешно применяется и в наши дни.

• При в частном доме вода поступает в батареи по одной трубе, а возвращается в котлоагрегат по другой.

Такая технология считается наиболее современной, благодаря которой удается значительно повысить эффективность работы СО, но требующей более сложного монтажа и гидродинамических расчетов. Несмотря на это, сегодня практически все многоквартирные дома, офисные и общественные здания оснащаются СО, выполненной по данной технологии.

Выбор или частного дома зависит от множества факторов: площади и архитектуры помещений, этажности здания, оборудования, задействованного в СО.

Однотрубная

Данная схема водяного обогрева представляет собой замкнутый контур, включающий в себя котлоагрегат, магистральный трубопровод, приборы теплообмена (радиаторы, регистры), расширительный бак. В гравитационных СО циркуляция теплоносителя происходит благодаря разной плотности нагретой и охлажденной воды.

Принцип работы обогрева с естественным движением воды в контуре следующий: Нагретый в котле теплоноситель поднимается по стояку, в верхней части которого установлен расширительный бак. После этого, вода попадает в разгонный , благодаря которому создается необходимое для циркуляции давление.

Данная разводка СО не предназначена для многоэтажных строений и одноэтажных домов большой площади.

Совет: Независимо от наличия и высоты разгонного коллектора, для хорошей циркуляции теплоносителя рекомендуется создания уклона магистрального трубопровода 5°; на подающей ветке к радиаторам; на обратке – в сторону котлоагрегата.

При механической циркуляции воды, в разгонном коллекторе нет необходимости, его функцию выполняет циркуляционный насос. Он монтируется на обратке контура, непосредственно возле котельной установки.

На рисунке представлен вариант однотрубной СО с горизонтальной разводкой и принудительной циркуляцией . Данная схема успешно применяется для одноэтажных построек, с количеством радиаторов 5-7 шт.

Достаточно популярна вертикальная однотрубная СО с верхней разводкой, предназначенная для построек с несколькими этажами. Может иметь следующие реализации:

• Гравитационная, открытая.
• Закрытая с принудительным перемещением.

Чтобы ответить на вопрос, какая система отопления эффективнее однотрубная или двухтрубная, необходимо их детальное изучение.

Двухтрубное исполнение

Основной конструктивной особенностью обогрева частного дома с таким способом исполнения является то, что каждый из радиаторов подключается к разному трубопроводу: подачи и обратки. Именно это, по словам многих «профессионалов», значительно увеличивает стоимость отопительной системы. На самом деле такая конструкция позволяет сэкономить на количестве фасонных изделий и на диаметре магистральных трубопроводов.

Существует несколько схем реализации двухтрубного обогрева:

• Горизонтальная.
• Вертикальная, с верхней разводкой.
• Вертикальная, с нижним подводом теплоносителя.

В свою очередь, горизонтальное двухтрубное исполнение может иметь три реализации:

А. Тупиковая или встречная.
В. Попутная.
С. С лучевым распределением или коллекторная.

На рисунке А видно отличие однотрубной системы отопления от двухтрубной, несмотря на похожую горизонтальную реализацию.

Конструктивно, простейший горизонтальный двухтрубный контур выглядит так: От теплогенератора отходит труба подачи теплоносителя, которая входит в каждый радиатор. Остывший теплоноситель из батарей отводится по второй трубе – обратке, которая и возвращает его в котлоагрегат.

Циркуляцию воды обеспечивает циркуляционный ; расширительный бак компенсирует расширение теплоносителя при его нагревании; предохранительный клапан обеспечивает защиту от высокого давления в контуре; запорная арматура на радиаторах служит для демонтажа последних; воздухоотводчик необходим в верхней точке контура для предотвращения завоздушивания системы.

Горизонтальные типы СО актуальны для одноэтажных построек. Каждая из них имеет свои достоинства и недостатки:

• Тупиковая разводка имеет небольшой расход дорогостоящей трубы. Недостатком является большая протяженность контура.
• В попутной легко реализуема регулировка работы СО. Недостатком является большой расход материала.
• В коллекторной разводке каждый отопительный прибор подключен к котлу своей парой труб, подачей и обраткой, благодаря чему обеспечивается простота регулировки нагрева конкретного радиатора. Недостатком является большой расход труб и достаточно сложный их монтаж.

Вертикальные двухтрубные СО с нижней и верхней разводкой прекрасно себя показали в двух – трехэтажных частных домах. При верхней разводке, теплоноситель по трубопроводу подачи поднимается в наиболее высокую точку контура, после чего распределяется по обратным стоякам, проходит через все радиаторы и возвращается в котельную установку. Основным достоинством верхней разводки является создание более высокого давления в контуре.

При вертикальной нижней разводке подача теплоносителя осуществляется из магистрали, расположенной под полом нижнего этажа или в подвале дома. Далее, теплоноситель перемещается по вертикальным стоякам и установленным на них радиаторам. Поднимаясь в верхнюю точку, остывшая вода в батареях по обратному стояку поступает в котлоагрегат. Преимуществом такого подхода является более высокая температура теплоносителя, поступающего в радиаторы. Недостатком – возможное завоздушивание контура.

Выбор лучшей схемы для частного дома

Теперь, когда есть общие представления о видах обогрева и вариантах подключения контура, осталось решить, что выбрать, однотрубную или двухтрубную систему отопления?

Существует мнение, что первые экономичнее, проще в монтаже и ремонте и требуют для реализации меньшего количества материалов. На самом деле эти достоинства достаточно спорны. Например, при работе такой СО в конечные на ветке батареи поступает теплоноситель уже остывший в предыдущих. Для поддержания необходимой температуры воздуха в помещениях, находящихся в конце контура, необходимо наращивать число секций, а это дополнительные затраты. И все это на фоне полной невозможности автоматизации, которая будет отвечать за поддержание температурного баланса, необходимого для комфортного проживания.

В двухтрубной, температура теплоносителя, который подводится к батареям одинакова, поэтому нет нужды наращивать число секций дальних радиаторов в контуре. Разделение веток подачи и обратки дает возможность автоматизации, посредством использования термостатических вентилей.

Важно! На самом деле и однотрубная и двухтрубная разводка имеет право на существование. Следует понимать, что выбор за застройщиком, но сделать правильный выбор схемы отопительной системы частного дома поможет только опытный специалист.

Отопление частного дома под ключ – системы отопления по специальной цене!

Если Вы находитесь в поиске ответственного Подрядчика готового профессионально разработать и установить отопление в частном доме полностью под ключ, то данный раздел нашего сайта будет Вам интересен. В нем мы постарались кратко описать ряд нюансов, а также особенностей, которые связаны с организацией рассматриваемой системы.

Система отопления частного дома призвана решать несколько основных задач:

• Создает комфортный микроклимат в помещениях коттеджа
• Компенсирует тепловые потери, наибольшее количество которых приходится через дверные и оконные проемы, а также через кровельные соединения
• Препятствует промерзанию дома, появлению плесени, грибков и прочих неприятных моментов

Эффективность в итоге получившейся отопительной системы напрямую зависит от двух составляющих процесса ее организации:

• Качества технических решений, принятых на этапе проектирования отопления частного дома или на стадии инженерных расчетов (если проектирование системы для данного Объекта не производится)
• Качества последующего монтажа системы отопления

Именно поэтому, после получения Заказчиком нашего ориентировочного коммерческого предложения и его одобрения, прежде чем приступить к созданию системы, наши специалисты всегда осуществляют выезд на Объект.

Чтобы ориентировочно понимать бюджет на создание системы, Вы можете ознакомиться с примерными вариантами отопления загородного дома и ценами на них.

Оцените продуманность наших технических решений!

Получите бесплатно индивидуальное коммерческое предложение для Вашего Объекта!

Получить предложение

В процессе выезда происходит внимательное изучение основных технических параметров Объекта, выявление различных нюансов и его индивидуальных особенностей. Кроме того, в процессе осмотра выполняется инженерное консультирование по интересующим Вас вопросам, а также производится итоговое утверждение пожеланий и требований к системе. Все пожелания и требования в обязательном порядке приводятся в соответствие с существующей на данный момент нормативной базой.

Такой подход позволяет учесть основные особенности и нюансы отопления конкретного частного дома, а также избежать ошибок, которые часто допускают в своей работе неопытные Исполнители.

В частных домах по сравнению с промышленными Объектами требования к организуемым системам теплоснабжения уходят в сторону повышения комфортности и вариативности регулировок, а также в сторону дизайна и эстетической составляющей.

Тем ни менее, вне зависимости от типа Объекта система должна быть надежной и обладать большим сроком безотказной работы.

Выбирая нас в качестве Подрядчика, Вы страхуете себя от применения на Вашем Объекте непрофессиональных инженерных решений!

Наши специалисты всегда обоснованно подберут оптимальный вариант отопления именно для Вашего частного дома и квалифицированно установят систему

Отправить заявку

Ниже мы изложим некоторые рекомендации, которые могут быть Вам полезными, как с позиции самостоятельного расчета и выполнения системы, так и со стороны осуществления контроля работы Подрядчика.

Комбинирование отопительных схем

Чтобы достичь наибольшего комфорта, особенно при отоплении больших частных домов, рекомендуется комбинировать используемые отопительные схемы. В частности, схема водяного радиаторного обогрева может быть дополнена водяными теплыми полами.

Достаточно часто Заказчики задают нам вопрос, относительно того, возможно ли отапливать дом только теплыми полами? Выполнить отопление в частном доме только с использованием теплых полов – можно. Но для этого необходимо, чтобы дом был подготовлен к этому еще на стадии строительства и утеплен специальным образом.

И если даже тепла в доме будет хватать, то в любом случае, такой подход чреват тем, что окна и стеклянные двери будут запотевать.

Избегание запотевания стекол

Чтобы избежать запотевания больших стеклянных дверей или низких окон рекомендуем устанавливать под ними конвекторы.

В случаях, когда обогрев помещений осуществляется только конвекторами, необходимо принимать во внимание, что зачастую набрать необходимую тепловую мощность конвекторами с естественной конвекцией не представляется возможным. В этом случае используются конвекторы с принудительной конвекцией.

В связи с этим хотелось бы заострить Ваше внимание на том факте, что конвекторы с принудительной конвекцией – достаточно шумные. Поэтому, мы не рекомендуем устанавливать их в спальнях.

Схема отопления частного дома

Перед началом работ, на стадии заполнения ТЗ каждый Заказчик встает перед выбором схемы обогрева. Бытует мнение, что отопительную схему необходимо выбирать, исходя из этажности здания и суммарной площади всех помещений.

Для больших зданий наиболее эффективна коллекторная схема, тем более что она помогает эффективно встраивать водяные теплые полы. В небольших одноэтажных домах будет оправдано применение горизонтальной или вертикальной тройниковой схемы.

Отчасти это правильно и экономически оправдано. Однако мы всегда рекомендуем вне зависимости от площади Объекта использовать коллекторную разводку

• Во-первых, в отличие от скрытой тройниковой схемы, коллекторная разводка полностью исключает наличие стыков в скрытых полостях. В связи с этим, коллекторная схема – решение более надежное, чем скрытая тройниковая разводка
• Коллекторная схема дает возможность создания дополнительного комфорта за счет повышения точности регулировки температуры на каждом отопительном приборе
• Легкость демонтажа любого из отопительных приборов. При этом нет необходимости в отключении системы отопления частного дома в целом, она может продолжать функционировать в штатном режиме

Из минусов коллекторной схемы можно отметить ее более высокую стоимость, по сравнению с тройниковой схемой.

Также, хотелось бы остановиться на наиболее частых ошибках, которые допускаются при установке и настройке коллекторной схемы

• На радиаторную отопительную систему и водяные теплые полы подается теплоноситель с одной и той же температурой, в то время как этот параметр для теплых полов должен быть существенно ниже во избежание порчи напольного покрытия и понижения комфорта использования
• Если применяется только одна схема отопления частного дома (только с радиаторами или только с теплыми полами) допускается установка циркуляционного насоса как на подающем, так и на обратном контуре. Но если используется комбинированная система, а тем более, если имеется водонагреватель косвенного нагрева, циркуляционный насос рекомендуется устанавливать исключительно на «подаче». Зачастую этим правилом пренебрегают
• Перед контурами теплого пола для ступенчатой регулировки температуры теплоносителя в них необходима установка трехходового клапана. К сожалению, этого тоже часто не происходит

Если все же Вы отдаете предпочтение скрытой тройниковой разводке, рекомендуем выбирать для нее трубы из поперечно сшитого полиэтилена. Данные трубы помимо высоких эксплуатационных качеств данного материала комплектуются фитингами, которые позволяют осуществить соединение повышенной надежности.

Крайне не рекомендуем выполнение скрытой тройниковой разводки на полипропилене. Вне зависимости от квалификации Исполнителя, человеческий фактор имеет место быть и риск получить стык, который течет в скрытой полости, реально существует.

При открытой тройниковой разводке задействуется материал, который использовался в этих целях испокон веков – медь, полипропилен, металл.

Диаметр труб отопления в частном доме

В стандартной ситуации, при производстве коллекторной отопительной схемы используются трубы диаметра 16 мм. А вот при тройниковой схеме, в львиной доле случаев, используются трубы разных диаметров (магистраль идет на сужение диаметра).

Этому моменту необходимо уделить самое предметное внимание. В случае занижения значений диаметров трубопроводов отопительная система не будет справляться с нагрузкой, а их завышение приведет к увеличенным первоначальным финансовым затратам.

Использование материалов по назначению

Существует определенный круг безответственных Исполнителей, которые используют материал, не предназначенный для применения в отопительной системе. Это, например, трубы и фитинги недостаточно устойчивые к высоким температурам и давлению, а также к длительным механическим воздействиям.

Номинальное рабочее давление в системе отопления в частном доме находится в пределах от 1-ой до 2-ух атмосфер. При этом нормальная температура теплоносителя в системе – от 50 до 90 градусов.

Не рекомендуем Вам рисковать. Не экономьте на спичках. Такой подход в лучшем случае значительно снижает ресурс системы. А в худшем, он чреват серьезными авариями и угрозой безопасности.

Выбор системы отопления для частного дома – не простой процесс! Существует огромное количество тонкостей и нюансов…

Мы всегда поможем сделать оптимальный выбор, оставаясь при этом в рамках бюджета, обозначенного Вами!

Заказать звонок специалиста

Подбор мощности котла

Внимательней относитесь к выбору мощности котла. Если она окажется заниженной, то ее не будет хватать на полноценный обогрев помещений.

Завышение мощности приводит к росту первоначальных и эксплуатационных расходов. А, в конечном счете, это может привести и к преждевременному выходу оборудования из строя. Причиной поломки является некорректность работы, при которой продукты сгорания охлаждаются ниже «точки росы», с образованием при этом конденсата.

Кроме того, при использовании котла, мощность которого значительно выше необходимой, происходят его регулярные включение и выключение, что приводит к преждевременному износу оборудования.

Подбор типа котла

Внимательно отнеситесь к выбору типа котла – одноконтурного или двухконтурного. Желание сэкономить на типе котельного оборудования в дальнейшем может повлечь за собой издержки, связанные с переделкой.

Необходимо помнить, что с позиции обеспечения дома горячим водоснабжением, как правило, двухконтурного оборудования хватает на один санузел. При этом полноценно принять ванну у Вас уже не получится.

Стальные панельные радиаторы

При подборе отопительных радиаторов принято руководствоваться несколькими факторами:

• Теплоотдачей
• Внешними габаритами
• Дизайном

В настоящее время в среднем ценовом сегменте оптимальным вариантом для комплектации коттеджей являются стальные панельные радиаторы.

Практически любой производитель данного типа оборудования предоставляет широкую линейку с мелким шагом подбора по мощности, высоте, глубине и ширине. Практически всегда система отопления частного дома с использованием в ней радиаторов данного типа для Заказчика обходится дешевле, нежели комплектация того же Объекта секционными биметаллическими радиаторами.

Дизайнерские радиаторы

Стальные панельные радиаторы считаются базовым вариантом отопительных приборов, используемых в коттеджах. Если по причине дизайна данный вид отопительных приборов не подходит для Вашего Объекта, то рекомендуем обратить внимание на трубчатые или чугунные радиаторы.

При этом необходимо понимать, что их стоимость значительно (в разы или, в отдельных случаях даже на порядки) выше базового варианта. Это уже дизайнерские отопительные приборы уровня премиум.

В целях оптимизации бюджет может быть принят вариант оснащения части помещений коттеджа стальными панельными отопительными приборами, а части дизайнерскими.

Места установки радиаторов

Если Вы планируете выполнить отопление для частного дома с использованием радиаторов, то необходимо предусмотреть их установку во всех помещениях, где необходима компенсация тепловых потерь. При этом места установки радиаторов должны быть корректно просчитаны. Устанавливать отопительные приборы абы где – категорически недопустимо.

В подавляющем большинстве случаев, они монтируются под окнами, так как именно через оконные проемы выходит большая часть тепловой энергии, а в помещение поступает холодный воздух снаружи.

При подборе необходимо помнить, что 70% ширины оконного проема должно быть перекрыто радиатором. Данное правило установки гарантирует отсутствие запотевание стеклопакетов. Далее необходимая мощность достигается за счет подбора ширины и глубины отопительного прибора. В целях сохранения эстетики рекомендуем Вам использовать в одном помещение радиаторы одинаковые по высоте.

Также, типовыми местами установки радиаторов могут являться – тамбур (при условии, что тепловой контур закрыт) и лестничные марши.

Использование термостатов

При организации системы отопления частного дома рекомендуется оснащать ее термостатами. Это позволяет плавно регулировать температуру теплоносителя, а значит, и воздуха в помещениях.

Такой подход позволит Вам с легкостью создать и удерживать индивидуальную комфортную для Вас и Ваших близких температуру, индивидуальную для каждого из помещений коттеджа.

Кроме того, использование термостатов позволяет оптимально расходовать и тем самым экономить топливо.

Оптимизация расхода топлива

Уровень расхода топлива необходимо привести в зависимость от текущих погодных условий. Это мероприятие позволит организовать максимально эффективное использование этого топлива и прямым образом скажется на эксплуатационных расходах.

Для этого помимо комплектации отопительной системы термостатами, можно доукомплектовать котел системой погодозависимого автоматического управления.

Мы работаем с оборудованием всех видов и типов, выполняя надежные отопительный системы по лучшей рыночной цене!

В процессе разработки коммерческого предложение наши опытные сотрудники проконсультируют Вас относительно различных вариантов оборудования и технических решений, которые возможны к использованию на Вашем Объекте!

Получите коммерческое предложение

Утепление теплового контура

К вопросу утепления дома следует подходить комплексно. Установка отопления в частном доме, который недостаточно утеплен – бессмысленна, Вы будете топить улицу. Поэтому необходимо провести работы по тщательному утеплению фасада, дверных проемов, окон и прочих элементов теплового контура Объекта.

Проведение данных работ позволяет значительно уменьшить количество тепловых потерь и, как следствие, снизить необходимую мощность котельного оборудования и приборов обогрева. А это, в свою очередь, приводит к снижению стоимости системы и расходов, связанных с ее эксплуатацией.

Резервирование источника тепловой энергии

Целесообразно на случай отказа основного котла предусмотреть резервный. Вид топлива, на котором функционирует резервный котел, должен отличаться от вида, который используется основным котлом.

Наиболее распространенный вариант резервирования – использование спарки газового и электрического котлов. При этом электрический котел является резервным. Мощность резервного котла не обязательно подбирать достаточной для обеспечения комфортной для проживания температуры во всем доме.

Основная задача, которая ставится перед резервным оборудованием – не допустить замораживания системы отопления частного дома в случае поломки или каких-либо проблем с топливом у основного. Следовательно, в данном случае, требование к резервному электрическому котлу – обеспечение дома температурой выше нуля градусов до приезда сервисной бригады и устранения неполадки.

Отказ газового оборудования может быть вызван не только поломкой самого оборудования, но также и проблемами с газоснабжением. Наиболее частыми случаями проблем со стороны газоснабжающей организации являются – промерзание газовых отводов внешнего газопровода, образование конденсата в газовой магистрали, падение давления газа в магистрали ниже критической отметки.

Рекомендуем к подобным случаям подготовиться заранее и обезопасить свою отопительную систему за счет использования резервного оборудования.

Резервирование электроснабжения котельного оборудования

Практически все современные котлы и циркуляционные насосы нуждаются в электроснабжении. На случай перебоев с электроэнергией мы всегда рекомендуем предусмотреть резервное электроснабжение.

Резервное электроснабжение частной котельной может быть реализовано по средствам установки резервного источника питания. Резервным источником питания может служить:

• Генератор в комплекте с источником бесперебойного питания (ИБП) с минимальным количеством аккумуляторных батарей. В этом случае ИБП рассчитан только на поддержание работы котельного оборудования на период запуска генератора
• Только ИБП с большим количеством аккумуляторных батарей. Такой ИБП рассчитан на поддержание длительной работы котельного оборудования до момента подачи напряжения от питающей электросети
• Вариант, который в настоящее время практически не находит применения – использование в качестве резервного питания альтернативную энергетику

Необходимо понимать, что описанный выше комплект – генератор и ИБП может быть использован не только для поддержания работы котельного оборудования, но и также для резервного электроснабжения всего коттеджа.

Обеспечение нормативных параметров котельного помещения

Если технические стандарты, нормы и правила требуют установку котла в отдельном помещении (как правило, речь в данном случае идет о твердотопливных, дизельных и газовых котлах с открытой камерой сгорания или напольного исполнения), необходима установка систем удаления дыма и вытяжной вентиляции. Дефлектор дымохода при этом должен находиться выше конька отапливаемого здания.

Если в помещении котельной не обеспечена достаточная кратность воздухообмена, а также, если система дымоудаления функционирует не корректно или смонтирована с ошибками (например, слишком низкое расположение дефлектора на дымоходе), котел может работать с пониженной эффективностью, или система автоматики полностью отключит его.

Выбор теплоносителя при эпизодическом проживании в доме

Особое внимание требует к себе отопление в частном доме, который рассчитан на эпизодическое проживание. В этом случае существует возможность возникновения форс-мажорной ситуации при отсутствии хозяев в доме. И если в качестве теплоносителя используется вода, то при сбое котельного оборудования в зимнее время возможно ее замерзание в системе со всеми вытекающими негативными последствиями.

Если Ваш коттедж рассчитан на периодическое проживание, то мы рекомендуем Вам использовать в качестве теплоносителя незамерзающую жидкость!

Разбавление воды отопительным антифризом, с одной стороны, понижает температуру замерзания, а значит, снижает риск разрыва труб и радиаторов. С другой же стороны, антифриз является агрессивной средой, поэтому возможно его негативное влияние на котлы и радиаторы.

При подборе незамерзающей жидкости всегда необходимо следовать рекомендациям производителя того котельного оборудования, которое Вы используете. В противном случае производитель аннулирует гарантийные обязательства.

Ни в коем случае нельзя заливать в отопительную систему незамерзающую жидкость, предназначенную для автомобилей!

Использование возможности дистанционного управления

Для того чтобы дистанционно контролировать работу котла и сразу же узнать о возможной неполадке существует типовое решение – система дистанционного контроля и управления с помощью технологии GSM.

Данная система может быть установлена практически на все современные газовые, электрические и жидкотопливные котлы. При использовании данного GSM модуля, Вы можете осуществлять контроль и управление системой со смартфона или планшета.

Отопление Вашего частного дома жидким топливом

Если Вы выбрали обогрев с помощью установки жидкотопливного (в том числе дизельного) котла, необходимы приобретение и монтаж под землей большого двустенного металлического резервуара для постоянного хранения топлива.

Согласно нормам СНиП его необходимо закапывать, как минимум, на 1,5 м под поверхностью земли (по центральной оси) на удалении от здания котельной. Перед принятием соответствующего решения желательно провести исследование грунта в данной местности.

Выше мы перечислили лишь немногие нюансы, которые возникают в процессе создания отопительных систем в частных домах. Чтобы минимизировать вероятность возможных ошибок и учесть все документированные и недокументированные особенности необходимо соблюдения двух условий:

• Во-первых, при начале и проведении работ должна быть четко соблюдена последовательность этого процесса. Вначале составляется ТЗ с учетом соответствующей нормативной документации, затем производятся тщательные инженерные расчеты рабочих параметров системы или разработка и оформление проекта. И только после этого осуществляется комплектация Объекта и выполнение монтажных работ
• Во-вторых, квалификация Исполнителя не должна вызывать сомнения. Лучшим вариантом является производство проектных и монтажных работ силами одного Подрядчика. Этот подрядчик должен являться специализированной инженерной организацией, состоять в профильном СРО и иметь в своем штате специалистов, квалификация которых подтверждена документально

Мы работаем на результат с 1999 года!

Наши инженеры будут рады начать обсуждение организации отопительной системы в Вашем частном доме

Напишите нам

типов домашних систем отопления – Forbes Advisor

Редакционная заметка: Мы получаем комиссию от партнерских ссылок на Forbes Advisor. Комиссии не влияют на мнения или оценки наших редакторов.

Гетти

Когда температура падает, легко включить термостат, чтобы сохранить тепло в доме. Выбор правильного типа системы отопления дома может облегчить нагрузку на термостат и помочь сэкономить энергию. Все системы отопления преследуют одну цель: передать тепло в жилые помещения, чтобы поддерживать комфортную и теплую атмосферу.

В некоторых домах имеется более одной системы отопления, особенно если в них есть подвал или дополнительная комната, отапливаемая системой, отличной от остальной части дома. Вот 10 типов домашних систем отопления, которые вы должны знать как домовладелец (или потенциальный домовладелец).

Избранные партнеры

1

Homeadvisor

1

Homeadvisor

на веб -сайте Homeadvisor’s

2

Networx

2

Networx

На веб-сайте Networx

1. Печь

Системы принудительного распределения воздуха на сегодняшний день являются наиболее распространенным типом домашних систем отопления. Они используют печь с нагнетательным вентилятором, который по сети воздуховодов подает нагретый кондиционированный воздух в различные помещения дома. Поскольку в системах с принудительной подачей воздуха используется тот же вентилятор и воздуховод, что и в кондиционере, их можно использовать и в летние месяцы.

• Источник топлива : Природный газ, пропан, нефть или электричество
• Преимущество : Печи с принудительной вентиляцией объединяют возможности охлаждения и нагрева в одной системе
• Недостаток : Газовые печи могут представлять опасность пожара, взрыва или отравления угарным газом

2. Бойлер

В старых домах и квартирах могут быть традиционные бойлеры и радиаторные системы. В них используется центральный котел, в котором пар или вода циркулируют по трубам к радиаторам по всему дому. Это лучше всего подходит для обеспечения зонального отопления и охлаждения, но не так эффективно для одновременного обогрева более просторных помещений дома.

• Источник топлива : природный газ, пропан, мазут, биодизельные смеси или электричество
• Преимущество : Обеспечивает комфортное тепло, не пересушивая воздух, как другие системы отопления
• Недостаток : Котельные системы нельзя комбинировать с кондиционированием для круглогодичной системы ОВКВ

3. Тепловой насос

Тепловые насосы представляют собой новейшую технологию систем домашнего отопления. Они используют систему, аналогичную кондиционеру, извлекая тепло из воздуха и доставляя его в дом через внутренний кондиционер. Популярная система теплового насоса известна как мини-сплит-система или система отопления без воздуховодов.

В этой системе используется небольшой наружный компрессорный агрегат и внутренние кондиционеры, которые можно разместить в разных комнатах по всему дому. Они могут быть гибким дополнением, поскольку их можно переключать в режим кондиционирования воздуха в летние месяцы.

• Источник топлива : Электричество или природный газ
• Преимущество : Нет необходимости в воздуховодах, а настенные блоки позволяют точно контролировать температуру в каждой комнате
• Недостаток : Неэффективен в холодном климате

4. Встраиваемые в пол излучатели

Излучающие системы обеспечивают равномерное тепло по всему дому. В большинстве напольных излучающих систем используются пластиковые водопроводные трубы внутри полов из бетонных плит или прикрепленные к нижней части деревянных полов. Они очень тихие по сравнению с другими домашними системами отопления. Существуют также системы напольного лучистого отопления, которые используют электропроводку для работы с керамической или каменной плиткой.

Несмотря на то, что они медленно нагреваются и приспосабливаются к изменениям температуры, встраиваемые в пол излучающие системы энергоэффективны и обеспечивают теплый комфорт в каждом дюйме дома.

• Источники топлива : Природный газ, пропан, электричество или солнечные системы горячего водоснабжения
• Преимущество : Излучающие системы обеспечивают стабильное, равномерное и комфортное тепло по всему дому
• Недостаток : Если возникнут проблемы с техническим обслуживанием, доступ к скрытой системе трубопроводов будет затруднен, и может потребоваться снос пола

5. Электрическое сопротивление

Системы электрического сопротивления или электронагреватели не используются в качестве основной системы отопления дома из-за высокой стоимости электроэнергии. Тем не менее, они являются хорошей системой дополнительного отопления для домашних офисов, подвалов, сезонных помещений и домов без других систем отопления.

Электронагреватели просты в установке и относительно недороги. Как правило, они переносные, поэтому их легко переносить из комнаты в комнату. Они также не имеют движущихся частей, практически не требуют технического обслуживания, воздуховодов, воздуховодов или любого другого оборудования.

• Источник топлива : Электричество
• Преимущество : Системы электрического сопротивления невероятно универсальны и могут быть установлены практически в любом месте
• Недостаток : они потребляют много электроэнергии и могут значительно увеличить счета за электроэнергию

6. Нагреватель плинтуса

Системы обогрева плинтуса с горячей водой, также известные как водяные системы, представляют собой современную форму лучистого тепла, которая может быть очень эффективной. С помощью центрального котла эти системы нагревают воду, которая циркулирует по системе водопроводных труб к низкопрофильным плинтусным отопительным приборам. Это обновленные версии традиционной вертикальной радиаторной системы. Они помогают нагретому воздуху подниматься от плинтуса, а холодный воздух направляется к блоку для обогрева.

• Источник топлива : Природный газ, пропан, мазут или электричество
• Преимущество : Гидравлические системы обеспечивают точный контроль температуры
• Недостаток : Бойлер и системы горячего водоснабжения нельзя комбинировать с системами кондиционирования воздуха

7.

Электрические обогреватели, также известные как переносные или съемные обогреватели, могут быть доступными для домовладельцев, которые не живут в холодную погоду. Это отличные временные решения, которые могут обеспечить целенаправленное и контролируемое нагревание в течение нескольких минут после подключения к источнику электроэнергии.

Электрические обогреватели заполнены маслом и преобразуют электрический ток непосредственно в тепло подобно тому, как работает тостер. Некоторые современные электрические обогреватели также имеют охлаждающие вентиляторы, которые можно использовать в теплые дни, что делает их отличным выбором для квартир-студий, домашних офисов, подвалов и небольших комнат.

• Источник топлива : Электричество
• Преимущество : Эти нагревательные системы могут предложить мгновенный источник тепла
• Недостаток : Их системы не будут обогревать всю комнату или дом

8.

Более современная система домашнего отопления, активное солнечное отопление, использует солнечную энергию для нагрева жидкости и передает солнечное тепло непосредственно во внутреннее пространство или в систему хранения для последующего использования. Они обычно дополняются системами лучистого отопления, котлами или тепловыми насосами. Но активные системы солнечного отопления могут распределять тепло с помощью лучистого пола, плинтусов с горячей водой или центральной системы принудительной вентиляции.

К сожалению, активные солнечные системы по-прежнему зависят от других домашних систем отопления, чтобы обеспечить 100% эффективность.

• Источник топлива : Солнечная энергия
• Преимущество : Более экологичный подход к отоплению дома
• Недостаток : Активные солнечные системы по-прежнему полагаются на традиционные системы отопления для работы

9.

Гибридные домашние системы отопления сочетают в себе энергоэффективность системы теплового насоса с мощностью газовой печи. Большую часть времени тепловой насос работает на полной мощности для обогрева дома. Затем, в экстремальных погодных условиях, печь дополнит систему для достижения желаемых температур.

Поскольку обе системы дополняют друг друга, каждая из них подвергается значительно меньшей нагрузке, что означает меньшее количество ремонтов и замен.

• Источник топлива : Природный газ и электричество
• Преимущество : Гибридные системы предлагают комплексное решение для обогрева, работающее при экстремальных температурах
• Недостаток : Система теплового насоса требует регулярного технического обслуживания и сервисной проверки раз в два года

10. Печь с гравитационным воздухом

Современный вариант традиционной системы печного отопления, воздухонагреватели самотечные распределяют воздух по воздуховодам. Однако вместо того, чтобы нагнетать воздух через воздуходувку, системы печей с гравитационным воздухом позволяют теплому воздуху подниматься, а холодному опускаться. Печь в подвале нагревает воздух, который через двери поднимается в помещения, а холодный воздух возвращается в топку по другой системе воздуховодов возврата холодного воздуха.

• Источник топлива : природный газ, пропан, нефть или электричество
• Преимущество : Эта система практически не имеет движущихся частей, поэтому требует минимального обслуживания
• Недостаток : Для регулировки температуры требуется время, поскольку система работает на простых конвекционных потоках

Bottom Line

Понимание многих типов домашних систем отопления позволит вам принять наилучшее решение о том, как обогреть ваш дом, или решить, какую систему вы предпочтете при поиске дома. Знание того, какая система лучше всего подходит для вас, может помочь вам сэкономить время и деньги в будущем.

Сравните предложения от лучших подрядчиков по отоплению и охлаждению

Бесплатная смета без обязательств

Найти подрядчика

Ваш дом. Ваши решения. Наша поддержка.

Получайте советы экспертов по вашему дому, советы по дизайну, сколько платить профессионалам и нанимайте экспертов, доставляемых вам ежедневно.

Эта статья была полезной?

Оцените эту статью

★ ★ ★ ★ ★

Пожалуйста, оцените статью

Пожалуйста, введите действительный адрес электронной почты

Мы будем рады услышать от вас, пожалуйста, оставьте свой комментарий.

Неверный адрес электронной почты

Спасибо за отзыв!

Что-то пошло не так. Пожалуйста, попробуйте позже.

Еще от

Информация, представленная на Forbes Advisor, предназначена только для образовательных целей. Ваше финансовое положение уникально, и продукты и услуги, которые мы рассматриваем, могут не подходить для ваших обстоятельств. Мы не предлагаем финансовые консультации, консультационные или брокерские услуги, а также не рекомендуем и не советуем отдельным лицам покупать или продавать определенные акции или ценные бумаги. Информация о производительности могла измениться с момента публикации. Прошлые показатели не свидетельствуют о будущих результатах.

Forbes Advisor придерживается строгих стандартов редакционной честности. Насколько нам известно, весь контент является точным на дату публикации, хотя содержащиеся здесь предложения могут быть недоступны. Высказанные мнения принадлежат только автору и не были предоставлены, одобрены или иным образом одобрены нашими партнерами.

Джеральдин — писательница и создательница контента. Помимо того, что она пишет для Forbes, она пишет для стартапов и контент-агентств. Благодаря своему опыту в области дизайна, она дает любителям декора советы и ресурсы, необходимые им для создания дома своей мечты.

Саманта — редактор, освещающий все темы, связанные с домом, включая благоустройство и ремонт дома. Она редактировала материалы по ремонту и дизайну дома на таких сайтах, как The Spruce и HomeAdvisor. Она также разместила видеоролики с советами и решениями для дома своими руками и запустила несколько советов по улучшению дома, в которых работают лицензированные профессионалы.

Редакция Forbes Advisor независима и объективна. Чтобы поддержать нашу отчетную работу и продолжать предоставлять этот контент бесплатно нашим читателям, мы получаем компенсацию от компаний, размещающих рекламу на сайте Forbes Advisor. Эта компенсация происходит из двух основных источников. Сначала мы предоставляем рекламодателям платные места для представления своих предложений. Компенсация, которую мы получаем за эти места размещения, влияет на то, как и где предложения рекламодателей появляются на сайте. Этот сайт не включает все компании или продукты, доступные на рынке. Во-вторых, мы также включаем ссылки на предложения рекламодателей в некоторые наши статьи; эти «партнерские ссылки» могут приносить доход нашему сайту, когда вы нажимаете на них. Вознаграждение, которое мы получаем от рекламодателей, не влияет на рекомендации или советы, которые наша редакционная команда дает в наших статьях, или иным образом влияет на какой-либо редакционный контент в Forbes Advisor. Несмотря на то, что мы прилагаем все усилия, чтобы предоставить точную и актуальную информацию, которая, по нашему мнению, будет для вас актуальной, Forbes Advisor не гарантирует и не может гарантировать, что любая предоставленная информация является полной, и не делает никаких заявлений или гарантий в связи с ней, а также ее точностью или применимостью. . Вот список наших партнеров, которые предлагают продукты, на которые у нас есть партнерские ссылки.

Вы уверены, что хотите оставить свой выбор?

Схемы систем отопления в частных домах. Схема разводки системы отопления

Выбор оптимальных схем системы горячего водоснабжения и отопления является основной задачей в обеспечении комфортного микроклимата. Чаще всего в частных домах применяют схемы систем отопления следующих типов: система с принудительной и естественной циркуляцией, однотрубная, двухтрубная, а также «ленинградская» и радиальная схемы разводки.

Ключевое значение инженерных коммуникаций имеет система отопления жилых домов, офисов и предприятий различного назначения. Несмотря на активно развивающиеся технологии, человечество до сих пор не избавилось от необходимости устанавливать в своих домах источники тепла. Система отопления эксплуатируется всего 4-6 месяцев в году, при этом стоимость монтажа и комплектующих остается на высоком уровне. От того, как выполнена разводка, во многом зависит срок службы, надежность и эффективность схемы систем отопления в частных домах.

Начало работ

Разводка системы отопления в квартире или частном доме начинается с анализа условий, в которых планируется ее эксплуатация. Для обеспечения эффективного отопления необходимо правильно подобрать котел, диаметр магистрального трубопровода, а также определиться с видом топлива.

Основные компоненты

Ключевые компоненты системы отопления, влияющие на схему подключения:

• Тип топлива.
• Тип котельного оборудования, его основные показатели и мощность.
• Тип отопительных приборов.
• Характеристики помещения (этажность, изоляция, площадь, другие характеристики).

Вид топлива

Наиболее востребованным источником тепла является газовый котел. Выбирайте это оборудование для частных домов, квартир или хозяйственных построек из-за экономичности, автономности и универсальности. Также двухконтурный котел способен нагревать воду и для санитарно-бытовых целей. В этом случае подключение газового котла к системе отопления, схема обвязки должны учитывать мощность циркуляционного насоса и относительно невысокую производительность.

Если планируется отапливать двухэтажное строение, помимо насоса, установленного в двухконтурном котле, потребуется дополнительное оборудование для циркуляции теплоносителя.

Котлы

Эти устройства различаются по способу установки, типу топлива и мощности. Бытовые котлы могут функционировать на таких видах топлива, как твердое (дрова), дизельное, жидкое (мазут), уголь, сжиженный или природный газ, а также пеллеты. Довольно популярны электрические котлы, которые могут быть электродными и отопительными. Кроме того, существуют комбинированные агрегаты, работающие на разных видах топлива.

Для многих котлов характерна напольная конструкция, но есть разновидности настенных конструкций, мощность которых не превышает 25 кВт. Для размещения электродных электрокотлов не требуется отдельного места, они монтируются непосредственно в систему трубопроводов. Большинство современных моделей оснащены отопительным контуром для горячего водоснабжения, а для обогрева больших площадей их можно собирать в каскад.

В любом случае для схемы систем отопления одноэтажного дома необходимо выбирать котельные агрегаты, позволяющие максимально автоматизировать их работу и упростить эксплуатацию. Не менее важна зависимость системы отопления от электрических сетей. Этому условию полностью отвечает применение газовых котлов, а также схема устройства системы отопления в частном доме без электронасосов.

Отопительные приборы

Отопительные приборы для частных домов можно разделить на две основные группы — радиаторы и регистры. Принцип их действия достаточно прост. В обоих случаях теплоноситель, двигаясь внутри отопительного прибора, постепенно отдает тепло окружающей среде. Выбор этих конструкций зависит от этажности здания. Если помещения расположены на двух и более уровнях, желательно отдать предпочтение компактным и эстетичным радиаторам.

Использование радиаторов в системе отопления частного дома более удобно с точки зрения расположения мебели в помещениях. Их размещают под оконными проемами, трубопроводы для их подключения можно проложить по стенам или спрятать в конструкции пола. Теплоотдача регулируется количеством секций, определяемым назначением и площадью отапливаемого помещения.

Тип подогревателя определяется характеристиками системы, такими как давление, расход и температура охлаждающей жидкости. В зависимости от этих показателей выбирают алюминиевые ребристые или чугунные радиаторы. Алюминиевые конструкции выделяют тепло за счет набегающих конвективных потоков воздуха в каналах между ребрами устройства, чугунные за счет инфракрасного излучения и высокой теплоемкости.

При температуре теплоносителя 90-95°С и небольшом расходе предпочтительнее отдать предпочтение чугунным приборам. При температуре 65-80°С и наличии в системе отопления циркуляционного насоса предпочтительнее использовать ребристые алюминиевые радиаторы.

Также системы отопления частных домов часто дополняют устройством теплых полов. Максимально комфортный микроклимат позволит добиться температуры теплоносителя в трубопроводах, находящейся в пределах 40°С. Устройство водяного теплого пола требует обязательной установки насосного оборудования.

Трубопроводы

Отопительные приборы и котел соединены между собой трубопроводами, устройство которых зависит от расположения радиаторов, этажности здания, его периметра и длины.

Материал трубопроводов следует выбирать, исходя из удобства и условий монтажа, их долговечности, ремонтопригодности.

В современных системах отопления на смену громоздким нержавеющим, стальным и оцинкованным трубам пришли изделия из полипропилена и металлопластика. Медные трубопроводы широко используются в сочетании с чугунными нагревателями.

Установка

При наличии источника тепла основной задачей будет перемещение нагретого теплоносителя по системе отопления. Тип выбранного контура будет зависеть от параметров эксплуатации и долговечности системы отопления. Как правило, эти работы проводятся на стадии капитального ремонта или строительства, так как затрагивают все жилое пространство.

Существует два основных типа систем отопления. Он:

• Естественный (гравитационный).
• Закрытая система отопления в частном доме. Эта схема предусматривает искусственное кровообращение.

В первом случае под естественной циркуляцией теплоносителя понимают его нагрев и расширение. В закрытой системе используется замкнутый контур отопления, который находится под давлением. Перераспределение тепла и циркуляция жидкости обеспечивается насосным оборудованием.

Любой из этих вариантов можно организовать по разным схемам подключения. Наиболее часто используются однотрубные, двухтрубные и балочные разводки. Рассмотрим их подробнее.

Однотрубная система

Однотрубная схема подключения системы отопления подразумевает последовательную установку приборов. Теплоноситель поступает в отопительные приборы, а затем, проходя через них, отдает часть своего тепла. Таким образом, в последний аппарат попадает жидкость с максимально низким температурным показателем. Чтобы это не сказалось на микроклимате помещения, следует увеличить количество секций в конечном отопительном приборе.

На сегодняшний день существуют технологии, оптимизирующие работу однотрубной системы отопления. В качестве вспомогательных элементов возможна установка регуляторов отопления, шаровых кранов, термостатических клапанов или балансировочных клапанов. Это позволит добиться баланса при получении тепла. Перекрытие одного конкретного радиатора не повлияет на работу системы отопления в целом.

Схема системы отопления в частном доме может быть реализована в виде:

• Горизонтальная система с использованием циркуляционного насоса.
• Вертикальная система с естественной или комбинированной циркуляцией, а также с помощью циркуляционного насосного оборудования.

Горизонтальная однотрубная система

Эта схема в народе получила название «ленинградская». Трубопроводы могут быть встроены в отопительную конструкцию или проложены над уровнем пола. Поэтому, чтобы уменьшить тепловыделение, рекомендуется их утеплить.

Монтаж подводящей магистрали осуществляется с небольшим уклоном в сторону движения теплоносителя. Нагреватели должны быть на одном уровне. Для удаления воздуха из системы необходимо предусмотреть краны Маевского.

Схема однотрубной системы отопления в двухэтажном доме предусматривает наличие стояка, подающего теплоноситель на второй этаж и ведущего к первому радиатору.

Контроль температуры осуществляется с помощью кранов. Их следует устанавливать перед первым обогревателем на каждом этаже.

Вертикальная однотрубная система

Такие схемы систем отопления в частных домах предусматривают естественную циркуляцию теплоносителя. Преимущество такой разводки в том, что она не зависит от электроснабжения, так как нет необходимости в циркуляционном насосе.

Существенным недостатком является использование трубопроводов большого диаметра, а также необходимость выравнивания магистрали строго под углом. Главный недостаток заключается в том, что такая схема подключения системы отопления в частном доме выглядит не очень эстетично. Однако это можно устранить с помощью циркуляционного насоса.

Двухтрубная система

Такие схемы систем отопления в частных домах требуют значительных финансовых затрат. Также увеличивается объем выполняемых работ и, соответственно, стоимость монтажа.

Основным преимуществом является равномерное распределение теплоносителя по всей системе. А самое главное – очень легко регулировать температурный режим: в соответствии с потребностями проживающих в доме.

При монтаже современных коммуникаций, производителями комплектующих для которых в основном являются иностранные фирмы, рекомендуется подключение газового котла к системе отопления, схема которой двухтрубная, так как это значительно облегчает эксплуатацию насосного оборудования .

Нагревательные приборы можно подключать сбоку, снизу и по диагонали. Выбор оптимального варианта зависит в основном от размеров используемых радиаторов и материала их изготовления.

На входе и выходе подогревателя необходимо установить регулирующую арматуру. Также не стоит забывать о сливном кране, который должен располагаться в самых нижних точках системы.

Расход трубопроводов зависит от типа подключения котла к системе отопления — однотрубная или двухтрубная схема. Частные дома с небольшой площадью следует оборудовать двухтрубной разводкой.

Кроме того, такая система оснащена циркуляционным насосом. Наличие терморегуляторов в каждой отдельной комнате позволяет настроить наиболее оптимальный режим обогрева.

Если ваши материальные ресурсы ограничены, а частный дом небольшой площади, то можно обойтись однотрубной разводкой.

Площадь зданий, в которых допускается применение однотрубных систем, не должна быть выше 100 м ² . В этом случае можно обойтись без насосного оборудования и применить естественную циркуляцию.

Излучающая система

Коллекторная или лучевая схема характеризуется тем, что каждая пара трубопроводов имеет свою пару трубопроводов для постоянного и обратного тока. Эти трубопроводы сходятся на гребенках возле нагревателя. В такой системе длина труб намного больше даже по сравнению с двухтрубной схемой.

Для равномерного распределения теплоносителя по радиаторам система излучения перед эксплуатацией балансируется.

Вывод

Вне зависимости от того, какая система отопления выбрана, схема будет разработана с помощью специалистов, важно помнить, что проектирование и монтаж данных инженерных коммуникаций считается достаточно сложным мероприятием. Если вы не уверены в собственных силах, то предпочтительнее обратиться за помощью к специалистам.

Это позволит избежать ошибок, которые могут возникнуть на любом этапе запуска и эксплуатации системы отопления. Чтобы не устранять недостатки в будущем, лучше их не признавать и предусмотреть все заранее.

Какие виды схем отопления частных домов и строений существуют, примеры в фото и видео

Содержание:

1. Воздушное отопление в частном доме
2. Системы водяного отопления
3. Типы электрического отопления

Существуют различные типы систем отопления частных домов. Но все их можно разделить на три вида: воздушные, электрические и водяные. Каждый из них делится на несколько видов в зависимости от нагревателя, источника энергии и способа передачи тепла.

Все виды систем отопления частного дома имеют свои особенности, поэтому перед выбором одной из них необходимо внимательно ознакомиться с их особенностями. Посмотреть, как выглядят современные системы отопления, можно на фото.

Воздушное отопление в частном доме

К этому типу относятся газовые и электрические конвекторы, печи различных типов. В этих устройствах нет теплоносителя, и воздух в помещении нагревается непосредственно от них.

Эти типы систем отопления прогревают помещение за счет конвекции воздуха. Происходит это следующим образом: холодные потоки, проходя через жалюзи и конфорки прибора, нагреваются и попадают в помещение. Техника может иметь вентилятор, который принудительно нагнетает воздух и помогает быстро прогреть помещение.

Газовые конвекторы также имеют схожие функции, но требуют наличия газовой трубы и дымохода для отвода продуктов сгорания. Устройства, разработанные с учетом новых технологий, позволяют не только отапливать дом, но и нагревать воду для бытовых нужд (подробнее: «Новые технологии в отоплении частного дома — современные системы отопления с примерами»). Среди воздушных отопителей такого типа электроприборов не существует.
Печи по-прежнему очень популярны. При этом современные устройства обладают высоким КПД. Например, печь Булериан имеет КПД 95% и в зависимости от модификации способна обогреть дом площадью 100-1000 «квадратов». Работают такие устройства на дровах, одной загрузки топлива хватает на 7-10 часов (читайте: «Современные системы отопления частного дома – выберите вариант системы отопления из имеющихся»).

Корпус печи округлен трубами, обшитыми кожухом. Поверхность устройства нагревается не сильно, а вот воздух, выходящий из труб, достигает температуры 160 градусов. Такие печи очень удобны для обогрева частных домов, загородных домов, куда люди приезжают нечасто, так как позволяют быстро нагреть воздух. При этом они не зависят от источника энергии, не считая дров.

Системы водяного отопления

Несмотря на то, что существуют и другие виды систем отопления, гораздо более удобные, водяные системы по-прежнему остаются одними из самых распространенных в городе. Причем используются они как в многоэтажных домах, так и в домах частного сектора.

Для разводки используются трубы из меди, стали, полипропилена, пластика. Иногда несколько материалов комбинируют, чтобы повысить эффективность или облегчить монтаж. Существуют разные виды отопления в частном доме, исходя из разводки труб. В качестве основного устройства используются бойлеры и радиаторы, а также системы «теплый пол».

Основной частью системы водяного отопления является котел (газовый, твердотопливный, жидкотопливный), топка, электронагреватель (электродный или ТЭН). Модификации этих устройств могут быть различными. Существуют многотопливные и универсальные модели, которые могут использовать разные виды топлива, например, газ и дизель, или дрова и газ.

В последнее время появился новый тип электронагревателей – электродный. В системе нагрева такого типа нет теплообменника, а нагревание жидкости происходит за счет движения электронов со скоростью 50 Гц, что составляет 50 циклов в секунду. Такие устройства могут работать без принудительной циркуляции, а при необходимости их можно комбинировать с котлами другого типа, либо устанавливать в одной системе параллельно друг другу.

Водяные контуры могут быть однотрубными или двухтрубными. В двухтрубных системах теплоноситель подается к отопительным приборам по одной трубе, а возвращается по другой. При этом температура воды не зависит от количества радиаторов и лишь незначительно снижается при прохождении по трубе, что практически не влияет на эффективность обогрева. В таких системах подача воды может быть принудительной или естественной.

Эффективность однотрубной системы зависит от количества радиаторов, так как теплоноситель при прохождении по трубе остывает, а при попадании в другие батареи уже имеет более низкую температуру. Если подача воды в однотрубной схеме условна, лучше установить не более трех радиаторов. При использовании циркуляционного насоса на одну трубу должно приходиться не более пяти батарей.

Водяные виды отопления частного дома отличаются внешним видом и материалом изготовления радиаторов. Они могут быть секционными, столбчатыми или панельными. Что касается материала, то радиаторы водяного отопления частного дома могут быть стальными, чугунными, алюминиевыми, биметаллическими. Чугунные батареи не рекомендуется использовать в автономных системах отопления частного дома, так как на их нижнюю часть расходуется большое количество теплоносителя, и, как следствие, увеличивается расход источника энергии. Отопительные приборы этого типа могут иметь нижнее и боковое подключение.

В зависимости от того, из какого материала изготовлены батареи, они имеют свои особенности. Если есть сомнения в выборе того или иного радиатора, лучше остановиться на биметаллических изделиях – они долговечны, быстро нагреваются и так же быстро отдают тепло в помещение.

Рассматривая, какие бывают виды отопления, нельзя не обратить внимание на системы «теплый пол». Водопроводную систему прокладывают змейкой или спиралью, используя металлопластиковые или полиэтиленовые трубы. Эффективность этих двух материалов практически одинакова, но пластик проще в монтаже и дешевле. После укладки труб заливается бетонная стяжка, а поверх монтируется напольное покрытие, обычно керамическая плитка.

Виды электрического обогрева

Воздушные и водяные системы отопления зданий дешевле электрических. Большинство обогревателей потребляют значительное количество электроэнергии, поэтому в основном не используются в качестве основного источника тепла.

Среди электрических устройств большой популярностью пользуются системы «теплый пол». В этом случае укладывается инфракрасная пленка, поверх которой монтируется напольное покрытие. Не допускается стелить поверх инфракрасной пленки ковры, а также ее нельзя использовать в местах, где расположена мебель. Но системы «теплый пол» не способны эффективно обогревать помещения, в основном их используют как дополнительный источник тепла.

В настоящее время существуют различные виды схем отопления, каждая из которых имеет свои преимущества и недостатки. При выборе подходящего варианта нужно учитывать массу факторов: площадь дома, финансовые возможности, качество утепления здания, наличие источников энергии.

7 Типы систем отопления дома

Остин Ли | 3 октября 2021 г.

Может быть трудно отказаться от старой системы отопления и перейти на новую, которую вы едва знаете. Однако, если у вас есть стареющий блок, который нуждается в замене, может быть интересно увидеть разнообразие технологий нагрева, доступных в качестве вариантов замены. Все эти системы бывают разных моделей и размеров для вашего дома. Проконсультируйтесь с профессиональной компанией HVAC для получения дополнительной информации об установке или замене новой системы отопления.

В печи (обычно газовой) воздух нагнетается через ряд воздуховодов. Это распределяет подогретый кондиционированный воздух по всему дому. В то время как печи могут нагревать воздух электричеством, пропаном или нефтью, в большинстве домов в США используется природный газ.

Газовые печи являются наиболее популярным типом системы отопления, так как система принудительного распределения воздуха (воздуховод) может использоваться вашим кондиционером в летние месяцы.

Еще одной распространенной системой отопления являются бойлеры. Они направляют горячую воду или пар по трубам для обеспечения отопления. Хотя это позволяет вам практиковать зональное отопление и охлаждение, они также значительно дороже в установке и в эксплуатации.

Причина, по которой печи и котлы известны как системы центрального отопления, заключается в том, что тепло вырабатывается в центральной части дома, а затем распределяется по всему дому.

Тепловые насосы можно использовать как для обогрева, так и для охлаждения дома. Они используют хладагент и электричество для передачи тепла, а не производят его напрямую, как газовая печь. В результате они часто намного эффективнее, чем другие типы систем отопления. К сожалению, они лучше всего работают в умеренном климате, где температура редко опускается ниже нуля.

Гибридное отопление сочетает в себе энергоэффективность теплового насоса и мощность газовой печи. Большую часть времени тепловой насос будет работать для обогрева и охлаждения вашего дома. Печь включается только при экстремальных температурах.

А поскольку вы полагаетесь не только на одну систему, вы снизите значительную нагрузку на оба устройства, что значительно сократит потребность в ремонте и замене.

Избавляясь от необходимости использовать множество воздуховодов, мини-сплит-системы позволяют создавать отдельные зоны ОВК, каждая с отдельным термостатом. Это очень полезно в больших домах и пристройках, в которых не установлены воздуховоды.

Лучистое отопление подает горячую воду или электрическое тепло через специальные трубы, расположенные в полу (иногда в потолке или стенах). Тепло может генерироваться нефтью, газом, пропаном или электричеством.

Несмотря на то, что система распределения лучистого отопления может прослужить долго, ремонт в случае возникновения проблемы может стать очень дорогим. Срок службы лучистого тепла зависит от его системы источника тепла.

Обогрев плинтуса, который обычно зарезервирован в качестве дополнительного или дополнительного, может быть эффективным и доступным выбором. У вас есть два варианта, когда дело доходит до отопления плинтуса: электрический или водяной. Поговорите со своим подрядчиком по HVAC для получения дополнительной информации о нагревателях плинтуса.

Вот обзор различных типов систем отопления от Министерства энергетики США:

Как продлить срок службы системы отопления, вентиляции и кондиционирования воздуха Максимум. При надлежащем уходе транспортные средства часто превышают ожидаемый пробег. То же самое относится и к вашей системе HVAC. Ежегодное техническое обслуживание и внимательное отношение к предупреждающим знакам позволят вам получать максимальную отдачу от вашей печи на долгие годы.

Выбор системы отопления для замены – важное решение. Не относитесь к этому легкомысленно. Поговорите со специалистами HVAC в Service Champions для получения дополнительной информации о выборе правильной системы HVAC. Мы известны надежным и своевременным обслуживанием систем отопления и кондиционирования воздуха в районах Ист-Бэй, Саут-Бэй и Сакраменто, включая Плезантон, Сан-Хосе, Конкорд и другие.



Может быть трудно отказаться от старой системы отопления и перейти на новую, которую вы едва знаете. Однако, если у вас есть стареющий блок, который нуждается в замене, может быть интересно увидеть разнообразие технологий нагрева, доступных в качестве вариантов замены. Все эти системы бывают разных моделей и размеров для вашего дома. Проконсультируйтесь с профессиональной компанией HVAC для получения дополнительной информации об установке или замене новой системы отопления.

1. Печь (система принудительного распределения воздуха)

В печи (обычно газовой) воздух нагнетается через ряд воздуховодов. Это распределяет подогретый кондиционированный воздух по всему дому. В то время как печи могут нагревать воздух электричеством, пропаном или нефтью, в большинстве домов в США используется природный газ.

Газовые печи являются наиболее популярным типом системы отопления, так как система принудительного распределения воздуха (воздуховод) может использоваться вашим кондиционером в летние месяцы.

2. Котел (радиаторная распределительная система)

Котлы – еще одна распространенная система отопления. Они направляют горячую воду или пар по трубам для обеспечения отопления. Хотя это позволяет вам практиковать зональное отопление и охлаждение, они также значительно дороже в установке и в эксплуатации.

Причина, по которой печи и котлы называются системами центрального отопления, заключается в том, что тепло вырабатывается в центральной части дома, а затем распределяется по всему дому.

3. Тепловой насос

Тепловые насосы могут использоваться как для обогрева, так и для охлаждения дома. Они используют хладагент и электричество для передачи тепла, а не производят его напрямую, как газовая печь. В результате они часто намного эффективнее, чем другие типы систем отопления. К сожалению, они лучше всего работают в умеренном климате, где температура редко опускается ниже нуля.

4. Гибридное отопление

Гибридное отопление сочетает в себе энергоэффективность теплового насоса и мощность газовой печи. Большую часть времени тепловой насос будет работать для обогрева и охлаждения вашего дома. Печь включается только при экстремальных температурах.

А поскольку вы полагаетесь не только на одну систему, вы снизите значительную нагрузку на оба устройства, что значительно сократит потребность в ремонте и замене.

5. Мини-сплиты без воздуховодов

Избавляясь от необходимости множества воздуховодов, мини-сплит-блоки позволяют создавать отдельные зоны ОВКВ, каждая с отдельным термостатом. Это очень полезно в больших домах и пристройках, в которых не установлены воздуховоды.

6. Лучистое отопление

Лучистое отопление подает горячую воду или электрическое тепло по специальным трубам, расположенным в полу (а иногда и в потолке или стенах). Тепло может генерироваться нефтью, газом, пропаном или электричеством.

Несмотря на то, что система распределения лучистого отопления может прослужить долго, ремонт в случае возникновения проблемы может стать очень дорогим. Срок службы лучистого тепла зависит от его системы источника тепла.

7. Нагреватели плинтуса

Отопление плинтуса, которое обычно зарезервировано в качестве дополнительного обогрева или дополнительного обогревателя, может быть эффективным и доступным выбором. У вас есть два варианта, когда дело доходит до отопления плинтуса: электрический или водяной. Поговорите со своим подрядчиком по HVAC для получения дополнительной информации о нагревателях плинтуса.

Вот обзор различных типов систем отопления от Министерства энергетики США:

Как продлить срок службы системы HVAC

Когда речь идет о наших транспортных средствах, мы хотим, чтобы их срок службы достиг своего максимального значения. При надлежащем уходе транспортные средства часто превышают ожидаемый пробег. То же самое относится и к вашей системе HVAC. Ежегодное техническое обслуживание и внимательное отношение к предупреждающим знакам позволят вам получать максимальную отдачу от вашей печи на долгие годы.

Выбор системы отопления для замены – важное решение. Не относитесь к этому легкомысленно. Поговорите со специалистами HVAC в Service Champions для получения дополнительной информации о выборе правильной системы HVAC. Мы известны надежным и своевременным обслуживанием систем отопления и кондиционирования воздуха в районах Ист-Бэй, Саут-Бэй и Сакраменто, включая Плезантон, Сан-Хосе, Конкорд и другие.



Категории: Отопление, HVAC Метки: отопление, система отопления, варианты системы отопления, тип системы отопления

Схема отопления частного дома с электрокотлом: порядок действий, установка

Содержание статьи:

• Достоинства и недостатки
• Выбор котла
• Выбор места установки
• Дополнительное оборудование
• Схемы системы отопления с электрокотлом
• Подключение и запуск своими руками

Для современного пользователя схема отопления частного дома с электрокотлом представляет практический интерес, когда необходимо самостоятельно смонтировать купленное оборудование. Еще до его приобретения вам нужно будет разобраться с видами котлов отопления, а также с особенностями их установки и подключения. Также важно правильно оценить преимущества и недостатки котельного оборудования, установленного в загородном доме.

Преимущества и недостатки

Электрический котел не требует отвода продуктов сгорания с той же эффективностью

К преимуществам отопления в частных домах электрическими котлами относятся:

• комфорт, создаваемый условиями обогрева при минимальных затратах;
• высокая эффективность при относительно небольших размерах;
• простота установки с учетом грамотно подобранного места;
• неприхотливость в уходе и безопасность эксплуатации бойлера;
• широкий выбор мощностей и экологичность.

Благодаря этим характеристикам пользователю легко подобрать модель, оптимально подходящую для обогрева помещений любой категории. К преимуществам электрических котлов можно отнести их относительно невысокую стоимость. Эксплуатационная безопасность проявляется в отсутствии открытого пламени, как это наблюдается в газовых котлах, а экологичность – в отсутствии продуктов горения, загрязняющих окружающую среду.

Минусом электрокотлов считается большое энергопотребление и необходимость заземления корпуса. Для решения первой проблемы можно приобрести оборудование со встроенным буфером хранения. Второй устраняется устройством надежного заземляющего контура, расположенного на приусадебном участке одно- или двухэтажного дома.

Выбор котла

Основными критериями выбора агрегатов для личного потребления являются их тепловая мощность, характеристики питающей сети и способ электрического отопления. По последнему признаку все электрические котлы имеют следующие конструкции:

• отопительные приборы со встроенными ТЭНами;
электродные сборки
• ;
• индукционные котлы.

индукция

Нагревательный элемент — ТЭН

Первые модели в списке являются наиболее распространенными, благодаря их низкой стоимости и простоте обслуживания. Неоспоримым преимуществом таких котлов является безопасность эксплуатации. В случае разгерметизации системы отопления и утечки из нее теплоносителя защитный механизм отключает водонагреватель от сети, после чего нагрев воды прекращается до ее повторного заполнения.

В электродных котлах реализуется известное физическое явление, называемое электролизом. Когда переменный ток проходит через электролит из-за случайного столкновения ионов, электрическая энергия преобразуется непосредственно в тепло. Благодаря прямому производству тепла КПД таких котлов очень высок. С другой стороны, эти агрегаты нуждаются в постоянном контроле за состоянием тепловой среды, что усложняет систему управления и удорожает оборудование.

Принцип действия индукционных котлов основан на явлении электромагнитной индукции. При протекании тока по обмотке, намотанной на керамическую трубку, расположенный внутри ферромагнитный элемент нагревается под действием вихревого поля. Тепло от него передается водоносителю.

К преимуществам индукционных котлов относятся их относительно небольшие габариты и долговечность. Подобно оборудованию, оснащенному ТЭНами, данные изделия способны работать с любым типом теплоносителя (вода, антифриз, дистиллят и т.д.).

Выбор места установки

Существующие стандарты не предусматривают ограничений на конкретное место установки электрокотла. Он выбирается из соображений безопасности эксплуатации с учетом его экстремальных характеристик (максимальной мощности) и должен удовлетворять следующим требованиям:

• возможность ограничения доступа жильцов к силовому оборудованию;
• наличие отдельной линии с распределительной коробкой, позволяющей подключать мощное силовое оборудование;
• возможность заземления корпуса котла.

Для выполнения первого требования имеет смысл установить мощный наружный блок изолированно — в гараже или подсобном помещении. Компактные настенные модели можно разместить на кухне или рядом с устройством ввода. Особое внимание обращается на возможность подключения теплотрассы с аккумуляторной проводкой. Кроме того, выбранное место должно обеспечивать легкий доступ к агрегату в случае ремонта или технического обслуживания.

Дополнительное оборудование

Дополнительное оборудование — расширительный бак и циркуляционные насосы

Обвязка электрокотлов комплектуется с учетом применения следующих обязательных элементов:

• Циркуляционный насос, используемый для перемещения теплоносителя по контуру отопления в для того, чтобы передать тепловую энергию батареям, которые могут обогреть окружающее пространство.
• Расширительный бачок, предназначен для временного накопления излишков охлаждающей жидкости при ее перегреве.
• Манометр, используемый для контроля давления в системе.
• Автоматический воздухоотводчик (кран Маевского).
• Предохранительный клапан, срабатывающий только в аварийных ситуациях — при закипании водовоза, при остановке насоса или полном баке.

Порядок работы последнего элемента предусматривает слив излишков теплоносителя в канализацию.

По стандартам при установке электрокотла обязательна установка группы безопасности, дублирующей функции некоторых устройств.

Схемы системы отопления с электрокотлом

В сочетании с газовыми или твердотопливными котлами применяются разные схемы подключения

В зависимости от конструкции агрегата и его функциональных возможностей схемы подключения электрокотла к системам отопления будет отличаться. Возможны следующие варианты:

• При наличии насосного оборудования и расширительного бака потребуется более сложная схема электрокотла для отопления.
• Востребована его упрощенная разновидность, если этих компонентов нет.
• Совершенно другой вариант необходим, если в системе трубопроводов имеется буферный бак или требуется подключение к бойлеру косвенного нагрева.
• При использовании схемы подключения твердотопливного котла и электрического котла в одной системе используется специальный метод переключения.

Совершенно другой подход потребуется при совмещении оборудования с газовым котлом. При выборе двухконтурного агрегата в схемном решении придется предусмотреть линию подключения к линиям отопления и ГВС.

Подключение и запуск своими руками

Требования к сечению алюминиевых и медных проводников для подключения котла

Конкретная схема подключения электрокотла к системе отопления выбирается с учетом следующих соображений:

• Допускается для подключения отопительных приборов мощностью до 3,5 кВт к розетке.
• Для обогрева дома электрокотлом мощностью до 7 кВт потребуется подключить его силовой кабель напрямую к автомату, установленному в распределительном щите.
• Образцы котельного оборудования заявленной мощностью до 12 кВт обычно подключаются к однофазной сети напряжением 220 вольт.
• Для агрегатов большей энергоемкости потребуется трехфазная питающая линия на 380 вольт.

Перед вводом в эксплуатацию обязательно проверить подключение соответствующих компонентов электрокотла к отопительному контуру.

Согласно требованиям ПУЭ подключение установки к электросети осуществляется через связку УЗО плюс автоматический выключатель, выбранный из расчета номинального тока потребления. Значение последнего указывается в паспорте устанавливаемого оборудования и учитывается по фазам. Сечение жил силового кабеля выбирается по специальным таблицам и зависит от мощности подключаемого агрегата.

Пробный пуск

Перед пуском котла необходимо:

1. Проверить надежность электрических контактов и герметичность муфт, а также отсутствие протечек в арматуре и соединениях труб.
2. Заполнить систему отопления теплоносителем через подпиточный кран.
3. Выпустить воздух из системы через кран Маевского или аналогичное устройство.

При запуске давление в системе необходимо контролировать с помощью встроенного в нее манометра. 9

• 1 отопительный контур
• 1.2 Естественная циркуляция в отопительных контурах
• 1.3 Скорость воды
• 1.4 Схемы электрические

2 Схема отопления (с естественной циркуляцией) частного дома своими руками

• 2.1 Особенности компоновки
• 2.2 Основные положительные особенности
• 2.3 Подготовка к работе
• 2.4 Расчет мощности перед установкой
• 2.5 Определение мощности по объему
• 2.6 Установка по площади: два пи 2.7-пэ
• 0
• 0 система
• 2.8 Технология работы
• 2.9 Совет мастера
• 2.10 Нюансы работы
• 2.11 Монтаж однотрубный
• 2.12 Рекомендации по работе
• 2.13 Заключение

3 Система отопления с естественной циркуляцией

• 3. 1 Узнайте больше о естественной циркуляции.
• 3.2 Основные преимущества
• 3.3 Типовая схема
• 3.4 Расчет мощности самостоятельно
• 3.5 Выбор схемы подключения для систем с естественной циркуляцией
  • 3.5.1 Что влияет на скорость циркуляции?

4 Схема отопления одноэтажного дома с принудительной циркуляцией: принцип работы и преимущества

• 4.1 Принцип работы СО Центра
• 4.2 Преимущества, которые дает наличие насоса с ПК
• 4.3 Недостатки системы
• 4.4 Схемы устройства отопления дома с принудительной циркуляцией.
  • 4.4.1 Однотрубные СО ПЦ
  • 4.4.2 Двухтрубные СО ПЦ
• 4.5 Выбор циркуляционного насоса

5 Схема отопления одноэтажного дома – виды отопления

6 топлива для систем отопления

5.2 Однотрубная система и ее конструкция

• 5.2.1 Типы однотрубной системы

6 Схема отопления одноэтажного дома

• 6. 1 Требования к системе
• Однотрубная система 90 анализ 4 контура: 6.2
• 6.3 Двухтрубная сеть

7 Схема реализации для частного дома, монтаж

• 7.1 Принцип работы системы отопления с естественной циркуляцией
  • 7.1.1 Особенности системы отопления с естественной циркуляцией
  • 7.1.2 Выбор материалов для монтажа системы отопления
  • 7.1.3 Примерный расчет системы отопления
  • 7.1.4 Контуры отопления с естественной циркуляцией

В наш век стремительно меняющихся технологий Схему (называемую также самотечной или самотечной) отопления частного дома можно было бы считать морально устаревшей, если бы не ее простота, надежность и экономичность. Самотечная система отопления до сих пор широко применяется при строительстве собственного дома и считается лучшим технико-экономическим решением. Небольшой напор в сети ограничивает область его применения, но для одноэтажного жилого дома эта схема очень эффективна и часто рассматривается как альтернатива отоплению с помощью насосных агрегатов.

Контур отопления с естественной циркуляцией

В автономном отоплении одноэтажного или двухэтажного собственного дома допускается применение специальных незамерзающих антифризных составов, но не рекомендуется применять антифриз в системах с естественной циркуляцией теплоносителя .

Основные недостатки антифризов для применения в контуре отопления с естественной циркуляцией:

• В контуре отопления с естественной циркуляцией конструкции расширительного бака предусматривают контакт с окружающим воздухом. Антифризы быстро испаряются, загрязняя окружающую среду;
• Необходимость постоянного контроля объема охлаждающей жидкости и ее периодического пополнения;
Антифризы
• обладают низкой теплоотдачей, что способствует малому отводу тепла радиаторами от охлаждающей жидкости при ее циркуляции. Это приводит к перегреву антифриза в контуре и самого котла;
• Использование перегретого антифриза в замкнутом контуре способствует обильному образованию отложений внутри теплообменника, закупоривающего проходное сечение в трубках.

Наиболее оптимальным теплоносителем в схеме гравитационного типа для отопления одноэтажного или двухэтажного жилого дома является водяной теплоноситель ввиду его дешевизны и доступности.

Естественная циркуляция в тепловых сетях

Основными функциональными элементами системы отопления с естественной циркуляцией жилого дома являются:

• Котел, нагревающий горячую воду;
• Бачок расширительный, представляющий собой емкость для слива лишней воды, появляющейся при увеличении объема водяного теплоносителя в контуре при его нагреве;
• Трубопроводы подачи горячей воды от котла к радиаторам отопления и возврата остывшей жидкости от радиаторов обратно в котел (за что обратку системы отопления в быту называют обраткой). Вместе они образуют замкнутый контур циркуляции теплоносителя;
• Радиаторы отопления.

При нагреве теплоносителя его объем увеличивается, избыток нагретой воды поднимается вертикально вверх к расширительному бачку, в системе создается гидростатическое давление, зависящее от разности веса столбов воды горячей (подводящей) и холодная (обратка) вода.

Под таким давлением горячая вода поступает из верхней точки теплотрассы (красная линия на схеме) к радиаторам отопления. Охлажденная в радиаторах вода поступает по обратному трубопроводу (синяя линия) на вход в котел. Самотечная система отопления в одноэтажном или двухэтажном доме работоспособна только в том случае, если при монтаже предусмотрены уклоны горизонтальных участков трубопровода теплотрассы в сторону движения жидкости. Тогда теплоноситель сможет двигаться вниз под действием собственного веса с наименьшим гидравлическим сопротивлением.

Еще одним фактором, влияющим на движение жидкости, является циркуляционное давление, обозначенное на рисунке буквой Н. Чем выше разница уровней радиаторов и котла, тем быстрее движение воды в контуре.

В самотечных системах отопления расширительный бак не закрывается крышкой, поэтому эту систему часто называют открытой. Все воздушные пробки из теплотрассы вытесняют в верхнюю часть контура, а там устанавливают бак, открытый для контакта с атмосферой. Система с использованием герметичных резервуаров называется закрытой. В его составе используется насос; по принципу действия она уже носит вынужденный характер.

Скорость воды

При циклических изменениях температуры горячая вода находится в верхней части системы отопления, холодная влага движется в нижних трубах. Основной движущей силой естественного (без напора насоса) движения жидкости в контуре является циркуляционное давление, зависящее от соотношения высот котла и самого нижнего радиатора. На рисунке ниже представлена ​​графическая диаграмма возникновения циркуляционного напора h. Параметр h имеет для данной схемы постоянное значение и не изменяется в процессе работы системы отопления.

Для создания оптимального давления котел отопления устанавливается с максимальной глубиной размещения, например, в подвале. В свою очередь, расширительный бак необходимо установить выше. Довольно часто его ставят на чердаке дома.

Скорость циркуляции воды в контуре при монтаже самотечной системы отопления частного дома своими руками определяется следующими факторами:

1. Величина циркуляционного напора. Чем он больше, тем выше расход воды в теплотрассе;
2. Диаметры труб отопления. Небольшие размеры внутреннего сечения трубы обеспечат большее сопротивление потоку воды, чем трубы большего диаметра. Для однотрубных или двухтрубных систем при самотечной разводке умышленно завышают размеры труб до D на 32-40 мм
3. Материалы для изготовления контурных труб. У современных полипропиленовых труб гидравлическое сопротивление в несколько раз ниже, чем у стальных трубопроводов, поврежденных коррозией и покрытых отложениями;
4. Наличие витков в тепловой сети. Идеальный вариант – прямой трубопровод;
5. Обилие фитингов, переходников, стопорных шайб. Каждый клапан снижает давление.

Процессы естественной циркуляции очень инертны и протекают медленно. Время между растопкой котла и полной стабилизацией температуры в помещениях составляет несколько часов.

Схемы принципиальные

По способу подключения радиаторов отопления принято различать две схемы монтажа контуров системы отопления: однотрубную и двухтрубную.

Для однотрубного монтажного узла своими руками характерно последовательное расположение отопительных приборов на подающем контуре. Пройдя из верхней точки через все радиаторы (красная линия), вода возвращается по обратке (синяя линия) в котел.

В двухтрубной схеме монтируются два отдельных контура циркуляции. По одному течет горячий теплоноситель, отдавая тепло радиаторам, по другому контуру – охлажденная вода направляется от радиаторов к котлу.

На рисунке ниже показана двухтрубная система отопления для двухэтажного дома. Распределение теплоносителя (красная линия) по радиаторам начинается с максимальной высоты Н, обеспечивающей необходимое циркуляционное давление. Охлажденный теплоноситель (синяя линия) собирается в обратке и направляется на вход в котел.

Самотечные системы отопления для частного дома подкупают простотой устройства, простотой обслуживания и энергонезависимостью. В них отсутствуют насосные агрегаты, создающие своим шумом дискомфорт для проживающих, отсутствуют сопровождающие их работу вибрации. Срок безотказной службы систем с естественной циркуляцией оценивается в полвека, так как в них отсутствуют электронасосы и средства автоматизации. В целом самотечные схемы проигрывают принудительным системам отопления по ряду баллов:

• чрезмерная инерция вынуждает ждать несколько часов, пока схема не выйдет на требуемый тепловой режим;
• сложность монтажа, обусловленная необходимостью точного расчета уклонов горизонтальных участков теплотрассы;
• отсутствие насоса ограничивает общую длину теплотрассы;
• постоянный контроль уровня охлаждающей жидкости в расширительном бачке.

Наиболее подходящей областью применения системы с естественной циркуляцией являются частные малоэтажные дома (1-2 этажа), площадью до 100 кв. м и горизонтальный радиус гравитационной цепи не более 30 м.

Схема отопления (с естественной циркуляцией) частного дома своими руками

Если вы решили обустроить систему отопления для дачи или загородного дома, то вам необходимо подумать об экономичности, максимальной надежности и простоте в работе.

Особенности обустройства

Если речь идет о принудительной циркуляции теплоносителя в системе трубопроводов, то в процессе проведения работ потребуется установка насоса, который должен располагаться на участке теплотрасса. Благодаря такому взаимодействию можно будет обеспечить более быстрое и постоянное движение воды. В этом случае недостатком являются затраты на установку дополнительного оборудования. Если вас интересует схема отопления (с естественной циркуляцией) частного дома, то в установке насоса не будет необходимости. Это связано с тем, что плотность горячей воды намного ниже плотности холодной. За счет этого осуществляется проталкивание одной жидкости другой. Теплоноситель, двигаясь по магистрали, отдает определенную часть тепла батареям, постепенно охлаждаясь. Возвращаясь назад, холодная жидкость вытесняет горячую и легкую воду обратно в трубы. Этот цикл повторяется постоянно. Процесс нельзя останавливать, пока котел не прогреется. Если есть необходимость, контур отопления с естественной циркуляцией (это касается частного дома в первую очередь) можно в любой момент дополнить насосом, который при необходимости хозяева могут использовать для быстрого и равномерного обогрева дома.

Ключевые положительные особенности

Наличие насоса влечет за собой дополнительные затраты на электроэнергию. А его отсутствие, наоборот, позволяет неплохо сэкономить. Такие системы абсолютно бесшумны и не вызывают лишних вибраций. Система отопления частного дома (с естественной циркуляцией) «Ленинградка» имеет массу преимуществ, среди которых можно выделить уникальную способность к саморегулированию, очень долгую безотказную работу, которая составляет 30 лет, термостабильность и высокая ремонтопригодность.

Подготовка к работе

Если вы решили самостоятельно провести монтажные работы, то вам следует рассмотреть схему отопления (с естественной циркуляцией) частного дома. Путь будет содержать определенный набор элементов. В числе прочего в нем находятся: расширительный бачок, расположенный в самой высокой точке; трубопровод, который может быть одинарным или двойным; радиаторы отопления, а также котельное оборудование. Последний будет нагревать теплоноситель. Перед началом работ важно помнить, что скорость и сила, с которой вода будет двигаться по системе отопления, зависят от объема, веса и плотности горячей жидкости. Не менее важную роль играет и внутренний диаметр труб, от этого параметра зависит коэффициент сопротивления, а также высота установки радиаторов отопления по отношению к котлу. Мастер должен знать, что к горизонтально ориентированным трубопроводам предъявляются особые требования. Их нужно устанавливать с обязательным уклоном, который составляет 5 миллиметров на метр, поворачивая трубы по ходу движения. Только так охлажденная вода будет стремиться к котлу. Схема отопления (с естественной циркуляцией) частного дома предполагает установку меньшего количества элементов на пути теплоносителя, которые смогли бы увеличить сопротивление.

Расчет мощности перед установкой

Если вы выбрали схему отопления частного дома с естественной циркуляцией, то перед началом обустройства системы необходимо определить мощность котельного оборудования. Такие расчеты могут быть выполнены любым из приведенных ниже способов. Первый предполагает использование объема, второй – площади. Мастер должен помнить, что каждый из этих вариантов позволяет получить лишь приблизительные результаты при самых идеальных условиях. Если здание не утеплено, следует приобретать оборудование с небольшим запасом. Тогда как для энергосберегающих зданий в качестве значения мощности на квадратный метр достаточно будет принять цифру в пределах 60 Вт.

Определение мощности по объему

Если вы будете реализовывать схему отопления частного дома с естественной циркуляцией, то наиболее точным будет расчет по объему отапливаемого помещения. Первоначально это значение необходимо определить, умножив его на 40 Вт. Следующим шагом является добавление поправочных коэффициентов. Если речь идет о частном доме, и помещение граничит с улицей сверху и снизу, то нужно полученный результат умножить на 1, 5. Если есть помещение, расположенное возле утепленной стены, значение следует умножить на 1,1. При наличии утепленной стены умножение выполняется на 1,3. Что касается каждой двери, которая выходит на улицу, то на них нужно добавить по 200 Вт. Для окна нужно добавить 100 Вт, минимальное значение – показатель равный 70, коэффициент в каждом случае будет зависеть от размеров проема.

Определение мощности по площади

Если будет обустраиваться закрытая система отопления частного дома с естественной циркуляцией, то возможен расчет мощности и площади. Самый простой способ – определить мощность котла по рекомендациям СНиП. Подсчитано, что на 10 квадратных метров необходимо 1 кВт мощности. Общая площадь дома должна быть умножена на 0,1. Важно учитывать разные коэффициенты, каждый из которых используется для определенных территориальных зон. Например, для Крайнего Севера этот показатель может варьироваться в пределах от 1,5 до 2. Для средней полосы эти цифры варьируются, начиная с 1,2 и заканчивая 1,4. Если речь идет о южных регионах страны, то коэффициент может быть равен 0,8-0,9. .

Монтажные работы: двухтрубная система

Водяная система отопления частного дома с естественной циркуляцией может быть оборудована по двухтрубной схеме. Несмотря на то, что монтажные работы в этом случае усложняются, именно эта схема получила широкое распространение. При его реализации жидкость будет двигаться по двум трубам, одна из которых будет проложена сверху, куда будет поступать нагретая вода; при этом второй нужно разместить внизу, туда будет поступать охлажденная жидкость.

Технология работ

Если вы рассматриваете схему и особенности устройства отопления (с естественной циркуляцией) частного дома, то можно использовать двухтрубную систему. Проведение этих работ требует соблюдения определенных инструкций. На первом этапе мастеру следует выбрать место, где будет располагаться блок хранения.

Над котлом монтируется расширительный бак, а соединить эти элементы между собой можно вертикальной трубой, которую после установки необходимо обмотать утеплителем. Примерно на уровне трети расширительного бачка нужно врезать верхний патрубок, предназначенный для транспортировки нагретой жидкости. Измеряем расстояние от верхней точки до пола, после чего подключаемся к проводке. Эти работы выполняются на высоте 2/3. Ближе к верху расширительного бачка врезается еще одна труба, которая будет переливной. С его помощью излишки будут удаляться в канализацию. На следующем этапе трубы подводятся к радиаторам. Батареи необходимо подключить к нижней трубе, монтаж которой осуществляется параллельно с верхней.

Совет мастера

При монтаже системы отопления частного дома (с естественной циркуляцией) своими руками важно постараться максимально аккуратно расположить трубы. При этом необходимо обеспечить оптимальную разницу высот между котлом и радиаторами. Первые необходимо монтировать ниже отопительных приборов, поэтому лучше всего приобрести напольный прибор, который будет удобно располагаться в подвале или в специальном углублении.

Нюансы работы

Чердак необходимо утеплить. Если температура в нем чрезмерно низкая, то есть вероятность, что жидкость в трубах замерзнет. Важно придерживаться нескольких правил, одно из которых предполагает расположение верхней трубы с определенным уклоном, который должен составлять примерно 7 градусов. По возможности котельное оборудование следует располагать значительно ниже отопительных приборов. Посетив магазин перед началом работ, следует выбрать трубы из металла или полимеров. Внутренний диаметр изделия должен быть 32 миллиметра. Балансировку двухтрубного отопления, если трубы были подобраны правильно, делать не придется. Однако на шланги к каждому радиатору необходимо будет установить дроссель.

Следует отметить, что на прокладку двух цепей уйдет достаточно большая сумма денег. У мастера это займет много времени, но такая система более эффективна и предпочтительна.

Монтаж однотрубный

Если вы будете прокладывать систему отопления частного дома (с естественной циркуляцией), желательно перед началом работ рассмотреть фото таких схем. Если вы решите использовать однотрубную систему, вы сможете снизить затраты на монтаж. В этом случае необходимо будет проложить только одну трубу. Система будет иметь циклический замкнутый контур, предполагающий расположение радиаторов параллельно основному кольцу. Разрывать его в определенных точках не требуется. Каждый радиатор можно будет оснастить воздухоотводчиком. Такое решение даст возможность избавиться от воздуха в каждой из отдельных секций. Для выравнивания температуры потребуется монтировать дроссели и термоголовки. На сегодняшний день достаточно популярна однотрубная закрытая система отопления. В некоторых случаях можно пренебречь наличием расширительного бачка, таким образом изолируя теплоноситель. Как известно, в принудительной системе скорость движения теплоносителя по системе трубопроводов зависит от производительности насосного оборудования. С естественной циркуляцией дело обстоит иначе. Чтобы увеличить скорость движения воды, необходимо придерживаться определенных правил. Запорная арматура должна быть подобрана максимально правильно; важно следить за переходами диаметра. Не стоит снабжать систему многочисленными витками, которые могут стать непреодолимой преградой для теплоносителя. Мастер должен свести к минимуму любые препятствия, стараясь сделать участки максимально простыми. С естественной циркуляцией дело обстоит иначе. Чтобы увеличить скорость движения воды, необходимо придерживаться определенных правил. Запорная арматура должна быть подобрана максимально правильно; важно следить за переходами диаметра. Не стоит снабжать систему многочисленными витками, которые могут стать непреодолимой преградой для теплоносителя. Мастер должен свести к минимуму любые препятствия, стараясь сделать участки максимально простыми. С естественной циркуляцией дело обстоит иначе. Чтобы увеличить скорость движения воды, необходимо придерживаться определенных правил. Запорная арматура должна быть подобрана максимально правильно; важно следить за переходами диаметра. Не стоит снабжать систему многочисленными витками, которые могут стать непреодолимой преградой для теплоносителя. Мастер должен свести к минимуму любые препятствия, стараясь сделать участки максимально простыми.

Рекомендации по работе

Аналогичная система отопления (с естественной циркуляцией) частного дома, схема которой предполагает наличие только одной трубы, комплектуется изделиями, внутренний диаметр которых может варьироваться от 32 до 40 миллиметров. Внутренняя поверхность труб должна быть максимально ровной, идеальной, только так можно предотвратить накопление отложений, а металлические аналоги вообще не стоит рассматривать.

Заключение

Система отопления частного дома с естественной циркуляцией, без радиаторов, сэкономит вам много денег. Однако перед проведением этих работ стоит подумать о целесообразности их выполнения.

Система отопления с естественной циркуляцией

Обустраивая отопление небольшого загородного дома или коттеджа, в первую очередь думают об экономичности, простоте и максимальной надежности. Чаще всего встречается система отопления с естественной циркуляцией, отвечающая всем вышеперечисленным критериям.

Принудительная циркуляция теплоносителя по трубопроводам осуществляется с помощью рабочего насоса, который устанавливается на участке тепломагистрали. Благодаря такому взаимодействию обеспечивается постоянное и более быстрое движение жидкости. Недостатком является стоимость дополнительного оборудования.

Узнайте больше о естественной циркуляции.

Для оснащения системы отопления естественной циркуляцией насос не нужен. Плотность нагретой воды ниже, чем у холодной, за счет чего одна жидкость вытесняется другой. Теплоноситель, двигаясь по магистрали, часть тепла отдает радиаторам и постепенно остывает, возвращаясь обратно и вытесняя в трубы более теплую и легкую воду. Цикл повторяется снова.

Этот процесс нельзя остановить, пока котел не нагреется. Систему с естественной циркуляцией можно в любой момент оснастить насосом и запускать его по мере необходимости для равномерного и быстрого прогрева помещения.

Основные преимущества

Одним из преимуществ таких систем является экономичность. Затраты на установку и обслуживание сведены к минимуму.

Наличие насоса повлечет дополнительные затраты на электроэнергию. Его отсутствие, наоборот, даст возможность сэкономить. Такие системы абсолютно бесшумны и не вызывают лишних вибраций.

Другие преимущества включают в себя:

• Способность к саморегулированию
• Термостойкость
• Длительное время безотказной работы – 30 лет
• Высокая ремонтопригодность

Типовая схема

Если рассматривать более подробно схему с естественной циркуляцией теплоносителя, то она будет содержать следующий набор элементов:

1. Расширительный бачок, который находится в самой высокой точке
2. Радиаторы отопления
3. Трубопровод (двойной, одинарный)
4. Отопительное оборудование котел отопительный



Сила и скорость, с которой теплоноситель будет циркулировать по системе отопления, зависит от веса, объема и плотности горячего теплоносителя. Важную роль играют внутренние поверхности труб, от которых зависит коэффициент сопротивления, и высота расположения батарей отопления относительно котла.

К горизонтальным трубопроводам предъявляются особые требования. Они должны иметь обязательный уклон около 5 мм на метр в сторону движения. Только в этом случае охлажденная жидкость будет стремиться обратно в котел.

Надо постараться, чтобы на пути теплоносителя было меньше элементов, способных увеличить сопротивление. Большое количество запорной арматуры, отводов и перегибов приходится компенсировать большим диаметром трубы.

Вас также может заинтересовать оригинальный способ обогрева производственных помещений.

Рассчитаем мощность самостоятельно

Приступая к обустройству системы отопления с естественной циркуляцией теплоносителя, необходимо определить мощность устанавливаемого котла отопления. Расчеты можно производить одним из двух способов:

1. По объему
2. По району

Следует сказать, что оба варианта расчета дают приблизительные результаты в идеальных условиях. Если дом не утеплен, необходимо приобретать оборудование с небольшим запасом. В свою очередь, для энергосберегающих зданий достаточно принять значение мощности 60 Вт на кв.

Наиболее точным является расчет объема отапливаемого помещения. Сначала нужно рассчитать это значение и умножить на 40 Вт. Вводятся следующие поправочные коэффициенты:

1. Для частного дома, граничащего с улицей сверху и снизу, рекомендуется результат умножать на 1,5
2. Если помещение находится у утепленной стены, значение умножается на 1,1, у утепленной стены – на 1,3
3. На каждую дверь, выходящую на улицу, добавляется 150-200 Вт
4. На каждое окно добавляется 70-100 Вт в зависимости от размера

Самый простой способ – рассчитать мощность котла, рекомендованную в СНиП – по площади. Подсчитано, что на каждые 10 кв. м. Потребуется мощность 1 кВт. Таким образом, общую площадь дома следует умножить на 0,1.

Необходимо учитывать коэффициенты для разных территориальных районов:

• Крайний Север – 1,5-2
• Средняя полоса – 1,2-1,4
• Южные регионы страны – 0,8-0,9

Выбор схемы подключения для систем с естественной циркуляцией

Существует огромное количество схем, по которым можно осуществить естественное регулирование. Но все они делятся на 2 категории:

Несмотря на более сложный процесс монтажа, распространение получила именно двухтрубная схема отопления с естественной циркуляцией теплоносителя. Жидкость транспортируется по двум трубам: одна проложена вверху и по ней течет нагретая вода, вторая внизу и течет охлажденная вода.

Для самостоятельной сборки простой двухтрубной схемы можно следовать следующей инструкции:

• Сначала выбирается место, где будет размещен накопительный блок
• Над котлом установлен расширительный бак, между собой они соединены вертикальной трубой, которая обмотана теплоизоляционным материалом
• На уровне 1/3 расширительного бочка вставлен верхний патрубок для транспортировки нагретого теплоносителя
• Измеряя расстояние от пола до высшей точки, необходимо сделать надрез до электропроводки на высоте около 2/3
• Ближе к верху расширительного бачка срывается вторая труба – перелив, по которой излишки будут удаляться в канализацию
• Затем нужно провести трубы к радиаторам
• Батареи подключаются к нижнему водопроводу, прокладка которого должна быть параллельна верхнему

Необходимо постараться максимально точно расположить трубы в системе отопления с естественной циркуляцией и обеспечить оптимальную разницу высот между радиаторами и котлом. Последние следует размещать ниже батарей, поэтому предпочтение отдается уличным устройствам, которые размещают в специальном углублении или подвале.

Чердак необходимо утеплить. Если слишком холодно, возможно замерзание жидкости в трубах.

Учтите еще несколько правил:

1. Верхнюю трубу рекомендуется начинать с небольшим уклоном – 6-7 градусов
2. По возможности котел устанавливают намного ниже отопительных приборов
3. Необходимо выбирать трубы из металла или на основе полимеров с внутренним диаметром 32 мм

Балансировка двухтрубного отопления, если трубы подобраны правильно, не требуется. Тем не менее, дроссели должны быть установлены на соединениях с каждой батареей в обязательном порядке. Также стоит отметить высокие первоначальные затраты на прокладку сразу двух цепей и длительность затрачиваемого на работу времени.

Для снижения затрат на монтаж выберите вариант прокладки только одной трубы. В этом случае получается циклический замкнутый контур, отвечающий следующим условиям:

1. Радиаторы должны резать параллельно основному кольцу, а не разрывать его в определенных точках
2. Необходимо снабдить каждую батарею вентиляционным отверстием. Данное решение даст возможность стравливать воздух в одной конкретной зоне
3. Для выравнивания температуры рекомендуется установка термоголовок и дросселей

Популярна закрытая однотрубная система отопления с естественной циркуляцией. В конкретном случае можно будет пренебречь расширительным бачком, полностью изолируя теплоноситель.

Что влияет на скорость обращения?

Если в принудительной системе скорость циркуляции теплоносителя по трубам зависит от производительности насоса, то здесь дело обстоит иначе. Для его увеличения необходимо придерживаться ряда правил:

• Оптимально подобрать запорную арматуру и следить за переходами диаметров труб
• Разноплановые повороты могут стать непреодолимым препятствием, поэтому их количество сводят к минимуму, стараясь сделать все участки прямыми

1. Наиболее подходящий внутренний диаметр трубы 32-40 мм
2. Внутренняя поверхность труб должна быть идеально ровной и не накапливать на себе отложений, металлопродукцию не следует рассматривать

Устройство систем отопления с естественной циркуляцией требует определенной подготовки, навыков и знаний. Но чтобы оставаться уверенным в его работоспособности, стоит врезать насос, включение которого будет происходить в случае необходимости.

Схема отопления одноэтажного дома с принудительной циркуляцией: принцип работы и преимущества

Наличие системы отопления в доме — требование, никто не сомневается. Но точки зрения, на каких принципах это должно работать, расходятся.

Возможны только два варианта обустройства системы отопления (СО). В первом случае теплоноситель движется по трубопроводам СО, подчиняясь основным физическим законам. Такие системы относятся к СО с ЭК (естественная циркуляция). Во втором схема отопления одноэтажного дома с принудительной циркуляцией (ПК) предполагает движение теплоносителя по системе за счет работы встроенного циркуляционного насоса.

Принципы работы СО Центра

Для лучшего понимания принципа работы этой системы следует сначала понять, как работает СО ЭК. Подробно этот вопрос рассматривался здесь.

Интегрируя в такую ​​систему циркуляционный насос, можно устранить большинство недостатков, добиться равномерного распределения горячего теплоносителя по всем отопительным приборам, тем самым повысить КПД СО и снизить расход топлива, необходимый для котел для поддержания заданных температурных параметров.

Система отопления с принудительной циркуляцией одноэтажного дома теоретически допускает возможность смешения горячего и остывшего теплоносителя. Но на самом деле этого не происходит, так как установленные модели циркуляционных насосов создают в магистралях небольшие напоры, не приводящие к перемешиванию.

Правильная регулировка скорости движения воды в системе позволяет с высокой степенью эффективности контролировать количество производимого тепла.

Кроме того, СО с ПК позволяет использовать радиаторы любого типа.

Преимущества, которые дает наличие насоса с ПК

• Нет ограничений по диаметру и материалам, из которых используются трубы, применяемые для монтажа ?? указанного типа;
• Позволяет получить некоторую экономию на закупке материалов по более низким ценам, без потери качества работы монтируемой системы;
• Упрощаются монтажные работы системы, так как нет необходимости выполнять верхнюю разводку и строгий контроль за уклоном трубопроводов;
• Отсутствие значительных температурных перепадов в системе положительно влияет на увеличение срока службы элементов и узлов ПК;
• Имеется возможность выполнения разводки коллекторного типа, что позволяет прогревать все радиаторы до одинаковой температуры вне зависимости от их удаленности от котла;
• Можно увеличить длину трубопровода до необходимой;
• Становится технической возможностью интегрировать в компьютерный центр дополнительные устройства, например, теплый пол;
• Отопление одноэтажного дома с принудительной циркуляцией позволяет установить необходимую температуру, как во всем здании, так и в отдельных его помещениях. Напоминаем, что контроль температуры в ЭК ЭК невозможен в принципе.

Недостатки системы

1. Система энергозависима, что, во-первых, добавляет к эксплуатационным расходам затраты на оплату потребленной электроэнергии, во-вторых, отключение электроэнергии приводит к остановке насоса;
2. Работающий насос издает определенный шум, который не всем нравится.

Схемы устройства отопления дома с принудительной циркуляцией.

При монтаже контура отопления в одноэтажном частном доме он может быть выполнен в следующих вариантах: одно- или двухтрубный. При этом разводка может быть нижняя или верхняя.

Однотрубная СО ПЦ

Указанная система выполняется:

С горизонтальной разводкой в ​​тех случаях, когда она обустраивается в небольших жилых домах или в производственных помещениях. Из основного стояка поступающая в него горячая вода распределяется по стоякам горизонтально, проходя по ним через все установленные радиаторы. Охлажденный теплоноситель возвращается в котел по обратке.

Важным требованием является оснащение всех радиаторов вентилями для стравливания воздуха (краны Маевского), и установка запорной арматуры в начале подающей линии, что позволяет контролировать температуру в помещении.

С вертикальной компоновкой. Магистраль СО идет с верхних этажей на нижние. В одноэтажных домах без чердака не используется.

Двухтрубная СО ПК

Схема системы отопления одноэтажного дома с принудительной циркуляцией с горизонтальной разводкой может быть выполнена в трех вариантах:

• Коллекторная система;
• Связанный СО;
• Тупик SO ПК.

В первом варианте каждый нагреватель подключается индивидуально, что способствует их равномерному прогреву. Но изначально требует повышенного расхода труб на монтаж, а, следовательно, и больших затрат на их покупку.

Связанные СО имеют одинаковые контуры циркуляции теплоносителя. это делает процесс регулировки температуры более простым и надежным, но увеличивает длину прокладываемого трубопровода. То есть опять лишние расходы.

В тупиковых системах каждый последующий радиатор по направлению движения воды находится дальше от котла, что увеличивает контур циркуляции теплоносителя и снижает эффективность контроля работы СО.

При вертикальной компоновке . Отопление своими руками в одноэтажном доме по указанной схеме можно выполнить с нижней или верхней разводкой.

В первом случае циркуляционный насос подает холодный теплоноситель из обратки в котел. От него – к питающей магистрали и далее по радиаторам. Остывая, вода через расширительный бачок возвращается в котел.

Во втором случае магистральный трубопровод СО располагается над радиаторами (чаще всего на чердаке), а обратка прокладывается на полу помещения или в подвале под потолком. Теплоноситель циркулирует от котла в подающую магистраль, оттуда к радиаторам, из которых в обратку и через расширительный бачок закачивается в котел.

Выбор циркуляционного насоса

Насосы, в первую очередь, выбираются по таким параметрам, как создаваемый напор и производительность. Требуемая их величина предварительно рассчитывается с учетом размеров помещения, которое будет отапливаться ПК.

Схема отопления одноэтажного дома – виды отопления

В большинстве случаев у среднестатистических граждан частный дом ассоциируется с одноэтажным строением. Возможно, у нас еще сильны стереотипы, а может просто наступили кризисные времена, которые заставили задуматься не только о стоимости всех строительных материалов, но и о том, во сколько нам обойдется содержание дома. В связи с этим особую актуальность приобретает топливо, которое обеспечит нормальные условия проживания в частном доме. Без топлива трудно готовить и обогревать помещения. Еще на этапе создания проекта здания хороший хозяин должен учитывать все системы жизнеобеспечения. Одной из первых разрабатывается схема отопления одноэтажного дома. Хотя в определенные моменты жизни люди, которые большую часть жизни живут в частном доме, также сталкиваются с такой задачей, как модернизация существующей системы отопления или ее полная замена. Полезно будет почитать про систему отопления.

Виды топлива для систем отопления

Любая система отопления должна начинаться с выбора топлива. Это может быть торф, дрова, газ, уголь или жидкое топливо. В последнее время очень часто при устройстве отопления стали использовать отопительные котлы. Но самый экономичный вариант – это газ (Подробнее о расчете тепла на отопление можно прочитать здесь).

Однотрубная система и ее конструкция

Конечно, конструктивное решение системы отопления во многом зависит от финансовых возможностей владельца. В настоящее время нет ограничений на техническую реализацию любой системы. На рынке вы найдете материалы и оборудование на любой кошелек. Наиболее доступной и традиционной является однотрубная система отопления одноэтажного дома с естественной циркуляцией. В качестве теплоносителя здесь используется вода.

Установка циркулярного насоса может значительно повысить эффективность этой системы. Но это будет совершенно необходимо только при обустройстве дома с большой площадью. Если речь идет о маленьком доме, то можно вполне обойтись и без него.

Обратите внимание, что организация естественной циркуляции предполагает установку подводящей трубы с уклоном 5 мм на каждые 2 м трубопровода.

Схема однотрубной системы отопления включает:

1. – Источник тепла, например отопительный котел.
2. – Трубопровод.
3. – Расширительный бачок.
4. – Элементы для подключения к радиаторам.

Типы однотрубных систем

Однотрубные системы отопления бывают звездчатыми, коллекторными и лучистыми.

Однотрубная система отопления одноэтажного дома функционирует достаточно просто. Нужно только определиться с материалами, а затем произвести небольшие расчеты на предмет теплопотерь дома.

Нагретая от котла вода по подводам и трубопроводам попадает к отопительным приборам и попав в радиаторы, отдает свое тепло. После этого охлажденный теплоноситель возвращается по той же трубе обратно в систему теплоснабжения. В самой высокой точке этого вида отопления, который называется «горизонтальным», находится расширительный бачок.

При движении теплоносителя по трубопроводам через стенки приборов и труб выделяется тепло. Однотрубную систему отопления с естественной циркуляцией можно смело и без преувеличения считать самой экономичной в настоящее время.

Недостатком такой системы отопления является разность температур теплоносителя в разных точках системы. В конечном радиаторе вода всегда будет намного холоднее, чем в ближайшем к котлу. Кроме того, однотрубный вариант не допускает возможности перекрытия одной батареи; необходимо отключить всю систему сразу.

Схема отопления одноэтажного дома может подразумевать и двухконтурное исполнение. В этом варианте дом будет не только отапливаться, но и сразу снабжаться горячей водой. Очень часто можно увидеть две параллельные одноконтурные системы. Один используется для отопления, а второй для горячего водоснабжения. При этом не забывайте, что установка второго контура увеличит энергопотребление примерно на 25%.

Каким бы проектом вы не хотели обогреть свой дом, самое главное найти оптимальное соотношение между потерями тепла и потреблением энергии. Кроме того, нужно учитывать мощностные характеристики котла отопления, а также КПД радиаторных батарей.

Схема отопления одноэтажного дома

Можно ли организовать отопление частного дома своими силами? Да, если у вас есть подробная схема подключения системы отопления. У вас есть минимальный опыт работы с конвейером? Тогда вы обязательно справитесь. В этой статье будет разобрана схема отопления одноэтажного дома. Мы дадим полезные советы начинающим частным строителям. Главное, чтобы система была отказоустойчивой и дешевой, тогда домашняя работа сэкономит на найме профессиональных работников. Подробно разберем однотрубные и двухтрубные сети, а также изучим требования к отоплению частного дома.

Системные требования

Чтобы все работало надежно, необходимо соблюдать следующие требования:

• Отказоустойчивость. Этот параметр отвечает за функционирование системы отопления в любой мороз. Он не должен иметь чрезмерной теплоотдачи, так как это не позволит системе нормально работать в морозы.
• Простота установки. Не все собственники могут себе позволить нанимать профессионалов для проектирования и монтажа тепловой сети, поэтому нужно выбирать самые простые схемы отопления. Работа своими руками – это всегда полезный опыт.
• Отсутствие зависимости от энергии. Будет здорово, если система сможет функционировать с естественной циркуляцией. Обычно мастера устанавливают отопление с принудительной циркуляцией, но при этом система может работать и с естественной, несмотря на снижение КПД.
• Прибыльность. Несмотря на то, что контур отопления практически не влияет на КПД котла, мы рекомендуем сделать все возможное для достижения максимальной экономии тепла.

На фото котел, который продолжает работать даже после отключения циркуляционного насоса. Функционирует в ограниченном пространстве.



Стоит сказать, что пункт «Отсутствие зависимости от энергии» для электрокотлов неактуален, так как ни насос, ни котел без электричества не обходятся. Остальные элементы работают с таким агрегатом.

Однотрубная система: анализ схемы

Широкий выбор стройматериалов и арматуры позволяет подобрать проекты для владельцев частного дома с разным уровнем дохода. В первую очередь стоит рассмотреть вариант однотрубной системы, так как она считается наиболее доступной, особенно для одноэтажного дома. В однотрубной сети вода циркулирует естественным путем.

Схема выглядит следующим образом:

По возможности стоит установить циркуляционный насос. Это значительно повысит эффективность и эффективность конструкции. Но если ваш дом занимает небольшую площадь, то этот агрегат для установки не требуется. Для обеспечения естественной циркуляции уклон основной трубы должен составлять 0,5 сантиметра.

Однотрубная система содержит следующие элементы:

• Электропроводка.
• Трубопровод.
• Бойлер для нагрева воды.
• Расширительный бачок.

Однотрубная конструкция имеет подвиды: балочная, коллекторная, звездчатая. Конструкция быстро делает свое дело, поэтому ее конструкция проста. Первым делом необходимо выбрать материалы для сети.

Система работает следующим образом. Теплоноситель (вода) нагревается от котла, затем по трубам поступает в отопительные приборы. Далее теплоноситель перемещается к радиаторам, которые забирают все тепло. Таким же образом теплоноситель возвращается в котел. Расширительный бачок является крайней точкой однотрубной системы отопления.

На сегодняшний день эта конструкция считается самой экономичной для частного дома. Есть у системы и незначительные минусы. Разница температур в разных точках – первый недостаток. Например, в радиаторе вода будет намного холоднее, чем в бойлере. Второй недостаток заключается в том, что приходится блокировать всю конструкцию, если нужно заблокировать хотя бы одну батарею.

Двухтрубная сеть

Для одноэтажного дома можно своими руками выполнить монтаж двухконтурной тепловой сети. Это более дорогой вариант, если сравнивать с предыдущей схемой, но при этом в доме всегда будет горячая вода. Суть двухконтурной системы заключается в следующем: первый контур используется для обеспечения ГВС, второй – для отопления.

Ниже приведен отличный пример двухконтурной сети, которую вы можете установить самостоятельно:

По периметру здания (в жилой комнате и под полом) проходят два трубопровода – обратка и подача. В качестве перемычек в сети используются конвекторы, радиаторы и регистры, создающие короткое замыкание. Теплоноситель стремится циркулировать через нагреватели, расположенные ближе всего к циркуляционному насосу. Но мы должны убедиться, что удаленные приборы тоже получают тепло. Для этих целей устанавливаются ограничительные дроссели.

Что касается минусов данной системы, то их два:

1. Повышенный риск при разморозке без балансировки.
2. Большое количество трубопроводных систем, отрицательно влияющих на экономию.

Схема реализации для частного дома, установка

Несмотря на то, что водяное отопление с естественной циркуляцией имеет ряд недостатков, которые в основном связаны с его высокой инертностью, то есть медленным прогревом помещения, все же очень часто используется для обустройства автономного газового или твердотопливного отопления в частных домах и квартирах.

Это связано с теми преимуществами, которые имеет отопление с естественной циркуляцией по сравнению с принудительной прокачкой теплоносителя по системе отопления с помощью электронасоса.

Во-первых, эта система отопления несколько дешевле, так как не требует покупки насоса, а во-вторых, не критична к перебоям с электричеством и будет работать всегда при включенном котле отопления.

Однако его применение накладывает определенные ограничения на места установки котла и батарей отопления, требует точной прокладки труб и более тщательного проектирования, так как при малейших ошибках в проекте или при монтаже системы отопления ее эффективность может стать намного ниже.

Принцип работы системы отопления с естественной циркуляцией

Принцип работы такой системы предельно прост и основан на различии плотности воды при разной температуре. При нагреве в отопительном котле горячая вода по трубе замкнутого контура поднимается наверх, а на ее место поступает холодная вода, уже остывшая в батареях отопления. Чем больше перепад высот между верхней и нижней точками отопительного контура, тем эффективнее циркуляция воды в системе, что также зависит от соблюдения наклона труб отвода остывшей воды от батарей к котлу, для уменьшения сопротивления току воды в системе.

Особенности системы отопления с естественной циркуляцией

Если расчет естественной циркуляции и монтаж системы завершен, то она сможет эффективно работать при работающем котле, но в некоторых случаях целесообразно установить насос через вентиль, который можно использовать при отоплении после перерыва для более быстрого прогрева помещений, особенно если контур системы имеет значительные габариты.

Стоит отметить, что возможность работы такой системы без насоса позволяет эксплуатировать ее без ремонта и обслуживания очень долгое время. Используя современные долговечные комплектующие, системы отопления с естественной циркуляцией могут работать более 50 лет без вмешательства. Однако следует учитывать, что естественная циркуляция будет чувствительна к любому сопротивлению, поэтому рекомендуется использовать трубы большего диаметра по сравнению с трубами, используемыми в системах отопления с принудительной циркуляцией.

Считается, что для эффективной работы такой системы отопления общая длина ее контура не должна превышать 30 м, однако это ограничение достаточно условно и может быть значительно увеличено, надеясь, что для равномерного обогреть все комнаты дома. Конечно, высокая инерционность такой системы является ее главным недостатком и выход на рабочий температурный режим может занять несколько часов, однако этот недостаток полностью компенсируется ее простотой и высокой надежностью.

Для уменьшения инерционности системы и повышения ее эффективности необходимо все входные и выходные трубы естественной циркуляции прокладывать не строго горизонтально, а с небольшим уклоном, усиливающим сток воды. При этом в верхней части контура обязательно устанавливается расширительный бак, который является не только компенсатором повышения давления в системе и принимает на себя «лишний» объем расширяющейся при нагреве воды, но и собирает пузырьки воздуха , что может привести к образованию воздушной пробки.

Эту систему по праву можно назвать саморегулирующейся, ведь когда в помещении холодно, батарея быстрее отдает тепло, вода быстрее остывает, а значит скорость ее циркуляции в системе увеличивается. Когда помещение полностью прогревается, циркуляция замедляется до минимума, что способствует экономии электроэнергии.

Выбор материалов для монтажа системы отопления

Эксплуатационные характеристики системы отопления с естественной циркуляцией напрямую зависят от того, какие трубы и из какого материала она проложена.

Чем больше диаметр трубы, тем эффективнее будет работать система, поэтому рекомендуется использовать трубы диаметром 32-40 мм и даже больше.

Многое зависит и от материала труб, например, если использовать сталь, которая подвергается коррозии, шероховатость внутренней части трубы будет мешать нормальному течению воды и уменьшать скорость ее циркуляции. Также следует избегать резких участков изменения диаметра, неоправданных резких изгибов труб, что непременно приведет к замедлению потока воды и снижению эффективности ее циркуляции.

Примерный расчет системы отопления

Стоит отметить, что хотя схема отопления с естественной циркуляцией максимально проста, точно рассчитать ее параметры достаточно сложно, так как факторов в самой системе и в дом в целом, что повлияет на эффективность отопления. Поэтому, какой бы метод расчета вы не использовали, ставить отопление с естественной циркуляцией следует с некоторым запасом. При этом вы всегда сможете более точно отрегулировать необходимую температуру в помещениях, изменив настройки автоматики котла.

На практике применяют два метода расчета, которые необходимы для тепловой мощности отопления, в пересчете на площадь и объем помещения, с применением коэффициентов и поправок на учет теплопотерь.

Так, например, при расчете площади используется норма 1 кВт на 10 метров квадратных помещений. При этом для регионов с относительно теплым климатом используют коэффициент от 0,7 до 0,9, для северных широт 1,2–1,3, а для Крайнего Севера этот коэффициент выбирают в пределах 1,5–2. Считается, что высота потолков в комнатах составляет 2,5 м, что далеко не всегда соответствует действительности, а если высота потолков разная, используйте объемный метод расчета.

Также к общей мощности добавляется еще по 100 Вт на каждое окно, -200 Вт на дверь, наличие внешней стены добавляет еще коэффициент в пределах 1,1-1,5. Однако учет всех этих параметров также не позволяет учесть все нюансы, влияющие на сохранение тепла, поэтому тепловая мощность берется с достаточно большим запасом.

Контуры отопления с естественной циркуляцией

На практике обычно применяют две распространенные схемы подвода теплоносителя к батареям:

• Двухтрубная система. В этом случае прокладывают два контура: контур подведенных труб горячей воды прокладывают под потолком или на чердаке, а контур, по которому отводится холодная вода от батарей, прокладывают на уровне пола. Каждая батарея подключена как к верхнему, так и к нижнему контурам. Схема наиболее эффективна и позволяет равномерно распределять тепло без дополнительных регулировок, однако и стоимость ее значительно дороже, и сложность монтажа выше.
• Однотрубная система с естественной циркуляцией. Эта схема на практике применяется гораздо чаще, особенно если речь идет об организации отопления одноэтажного дома. В этом случае замкнутый контур трубы от расширительного бака, установленного вверху дома, например, на чердаке, до котла, установленного внизу, проходит на уровне пола под всеми батареями. При этом каждая батарея соединяется снизу с трубой общего контура в двух точках. На входе в батарею целесообразно установить дроссель по направлению потока воды, с помощью которого можно регулировать подачу воды в каждую батарею, чтобы обеспечить равномерный прогрев как в непосредственной близости от расширительного бака, так и в конце контура перед входом в котел.
