4 Проверенные схемы подключения водяного теплого пола

Водяной теплый пол – популярная система отопления, которую можно реализовать различными способами. В этом материале разберем 4 основные схемы подключения водяного теплого пола.

Что такое водяной теплый пол

Водяной теплый пол — низкотемпературная система отопления, где теплоноситель подается с температурой 35-45оС, по нормам не выше 55 оС. Кроме того, теплый пол это отдельный циркуляционный контур, которому необходим отдельный циркуляционный насос.

У теплого пола есть ограничения по температуре поверхности пола — 26-31оС. Максимальный перепад температуры между разводкой подачи и обратки теплого водяного пола допускается не более 10оС. Максимальная скорость протока теплоносителя составляет 0,6 м/с.

 Схема 1. Соединение теплого пола напрямую от котла

Данная схема подключения водяного теплого пола имеет теплогенератор, арматуру безопасности с насосом. Теплоноситель непосредственно от котла поступает в распределительный коллектор теплого пола и затем расходится по петлям и реверсирует обратно в котел. Котел должен быть настроен на температуру теплого пола.

При этом возникают два нюанса:

  • Желательно использовать в монтаже конденсационный котел, т.к. низкотемпературный режим для него оптимален. В этом режиме у конденсационного котла максимальный кпд. У обычного котла при работе в низкотемпературном режиме очень быстро выйдет из строя теплообменник. Если котел твердотопливный, то необходима буферная емкость для коррекции температуры, так как данный котел сложно поддается температурной регулировке.
  • Хороший вариант для теплого пола — это когда он подключен к тепловому насосу.

Схема 2. Монтаж теплого пола от трехходового клапана

схема трехходового термостатического клапана

В большинстве случаев при такой схеме монтажа и подключения водяного теплого пола мы имеем комбинированную систему отопления, здесь находятся радиаторы отопления с температурой 70-80оС и контур теплого пола с температурой 40оС.

Встает вопрос, как из этих восьмидесяти сделать сорок.

Для этого применяется трехходовой термостатический клапан. Клапан устанавливается на подаче, после него обязательно устанавливается циркуляционный насос. С обратки теплого пола производится подмешивание остывшего теплоносителя  к теплоносителю, который получаем из котлового контура и который в дальнейшем с помощью трехходового клапана понижается до ходовой температуры.

Минус такой схемы разводки теплого пола в невозможности дозировать пропорциональность подмеса остывшего теплоносителя горячему и в теплый пол может поступать недогретый или перегретый теплоноситель. Это снижает комфорт и эффективность системы.

Достоинством такой схемы является простота монтажа и невысокая стоимость оборудования.

Данная схема больше подходит для отопления небольших площадей и там, где нет высоких требований заказчика к комфорту и эффективности, где есть желание сэкономить.

В реальной жизни схема встречается крайне редко по причине нестабильности работы радиаторов, подключенной к единой трубе.

При приоткрывании трехходового вентиля подпитывается греющий контур, а давление помпы передается в основную магистраль.

Пример реализации:

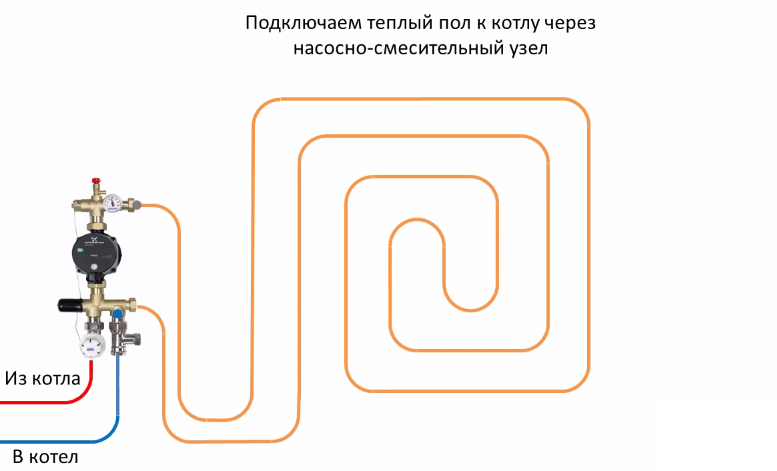

Схема 3. Разводка теплого пола от насосно-смесительного узла

модуль подмеса

Это смешанная схема подключения водяного теплого пола, где есть зона радиаторного отопления, теплый пол и применяется насосно-смесительный узел. Происходит подмешивание остывшего теплоносителя с обратки теплого пола к котловому.

У всех смесительных узлов присутствует балансировочный клапан, с помощью которого можно дозировать количество остывшего теплоносителя при подмесе к горячему. Это позволяет добиться четко заданной температуры теплоносителя на выходе из узла, т.е. на входе в петли теплого пола. Так существенно повышается потребительский комфорт и эффективность системы в целом.

В зависимости от модели узла, в его состав могут входить другие полезные элементы: байпас с перепускным клапаном, балансировочный клапан первичного котлового контура или шаровые краны с двух сторон от циркуляционного насоса.

Схема 4. Подключение теплого пола от радиатора

Это специальные комплекты, предназначенные для подключения одной петли теплого пола на площадь 15-20 кв.м. Выглядят как пластиковая коробка, внутри которой в зависимости от производителя и комплектации, могут находиться ограничители по температуре теплоносителя, ограничители температуры воздуха в помещении и воздухоотводчик.

Теплоноситель поступает в петлю подключенного водяного теплого пола прямо из высокотемпературного контура, т.е. с температурой 70-80оС, остывает в петле до заданной величины и заходит новая партия горячего теплоносителя. Дополнительный насос здесь не требуется, должен справляться котловой.

Недостатком является низкий комфорт. Зоны перегрева будут присутствовать.

Достоинство данной схемы подключения водяного теплого пола в легкой установке. Применяются подобные комплекты, когда малая площадь теплого пола, малое помещение с нечастым пребыванием жильцов. Не рекомендуется устанавливать в спальнях. Подойдет для отопления санузлов, коридоров, лоджий, и т.д.

Подведем итог и сведем в таблицу:

Вид подключения

Комфорт

Эффективность

Монтаж и        настройка

Надежность

Цена

Обычный газовый,ТТ или дизельный

±

±

+

±

+

Конденсационный котел или тепловой насос

+

+

+

±

Трехходовой термостатический клапан

±

±

+

+

±

Насосно-смесительный узел

+

+

±

+

Термомонтажный комплект

±

+

+

+

Мастера-сантехники и эксперты по теплогазоснабжению рекомендуют избегать схем подключения водяного теплого пола к рабочим ветвям отопления. Греющие контуры теплового пола лучше запитывать прямо на котел, чтобы обогрев пола мог функционировать независимо от батарей, особенно в летнее время.

Схемы укладки водяного теплого пола

Способы раскладки трубы теплого пола

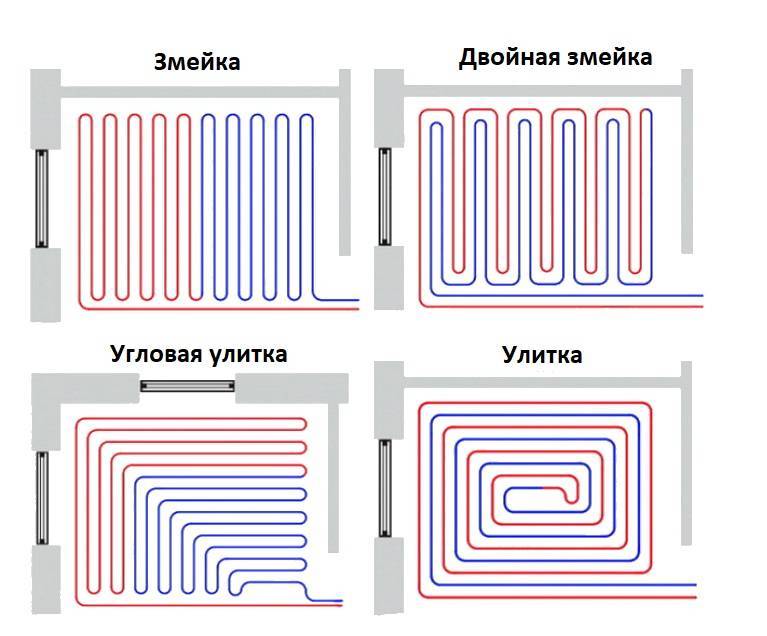

Существуют три основных способа укладки водяного теплого пола: змейка, спираль (улитка) и комбинация этих вариантов. Чаще всего теплый пол монтируют улиткой, в некоторых местах используют змейку.

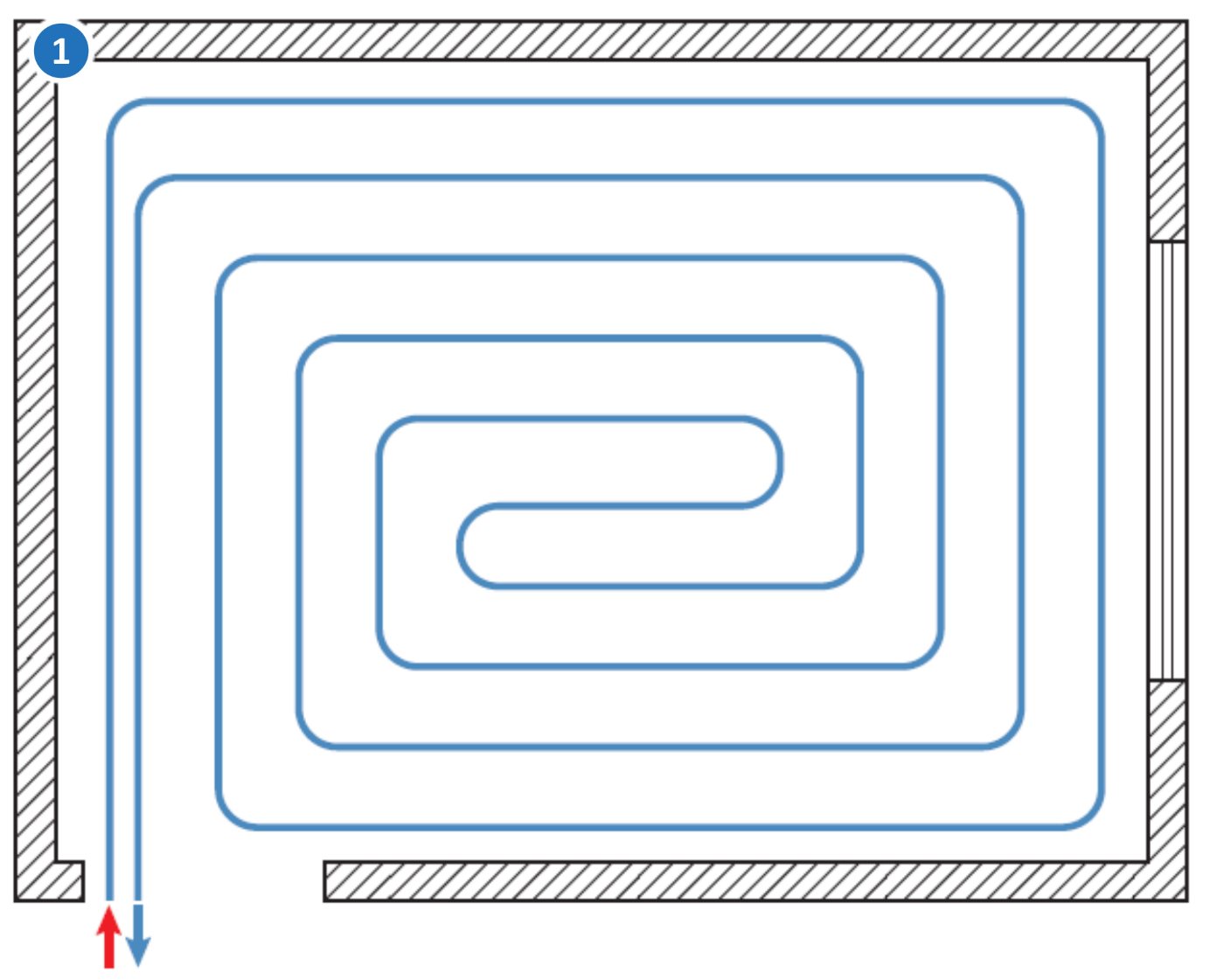

Схема монтажа «Улитка»

Укладка теплого улиткой позволяет более равномерно распределять тепло по всему помещению. При такой разводке труба монтируется по кругу к центру, затем от центра «разворачивается» по кругу в обратном направлении.

При раскладке теплого пола улиткой нужно закладывать отступ для раскладки трубы в обратном направлении.

Укладка теплого пола змейкой

При такой укладке труба теплого пола монтируется в одном направлении и при окончании раскладки контура просто возвращается в обратку коллектора. При таком устройстве в начале контура температура теплоносителя горячее, в конце холоднее. Поэтому раскладку змейкой используют довольно редко.

Расчет теплого пола

Перед подключением теплого пола по разработанной схеме, необходимо сделать его предварительный расчет. Грубый расчет Вы можете сделать самостоятельно по следующим шагам:

  1. Определите место расположения коллектора. Чаще всего его монтируют в центре этажа.
  2. Попробуйте схематично изобразить разводку труб теплого пола, соблюдая следующую информацию: при шаге 15 см на квадратный метр трубы тратится 6,5 метров трубы, длина трубы не должна превышать 100 метров, контура все должны быть примерно одинаковыми.
  3. Определяемся с метражом всех контуров и в целом можно приступать к монтажу.

Так же не забудьте сделать тепловые расчеты здания. В интернете есть множество готовых калькуляторов. Если теплопотери в помещении не превышают 100 Вт на метр квадратный, то теплый пол у вас не потребует дополнительных приборов отопления.

Монтаж теплого пола

Как определись со схемой укладки и подключения водяного пола, нужно приступать к монтажу.

  1. Подготовьте основание теплого пола. Оно должны быть ровным с минимальным перепадом высот.
  2. Уложите гидроизоляцию, если того требуют местные нормативы
  3. Уложите полистирол толщиной 10 см на первом этаже и 5 см на последующих.
  4. Постелите полиэтилен, чтобы меньше стяжки соприкасалось с изоляцией
  5. Если способом крепления у Вас является армирующая сетка, то уложите ее на полиэтилен
  6. Раскладывайте трубу теплого пола согласно утвержденной схеме
  7. Опрессуйте систему
  8. Заливайте стяжку
Читайте так же:

Схемы теплого пола - конструктивная, размещения оборудования, подключений

Теплый пол создается по определенным схемам, которые имеются в проектной документации, или же разработанными самостоятельно в соответствии с опытом строительства в сходных условиях.

В частных домах условия мало чем различаются. Важно, что сходны общая обогреваемая площадь пола — (в основном 80 — 250 м кв.) и площадь отдельных комнат 10 — 40 м кв.

Оборудование, применяемое в частных домах однотипное, а нередко одинаковое — от одного производителя. Это дает возможность применять сходные конструктивные, монтажные схемы теплых полов.

Далее рассмотрим наработанные схемы монтажа, в т.ч. и гидравлическую разводку и подбор оборудования.

Пирог теплого пола

Основная конструктивная схема – «пирог» теплого пола. Имеется определенная последовательность слоев. Здесь основная сложность в недопущении брака и отступлений от принятой схемы.

  • 7. Основание горизонтальное, и сухое. перепад высот в комнате — не более 5 мм.
  • 5. Выравнивающая подсыпка из песка (непрочная стяжка) под утеплитель.
  • 4. Утеплитель — плотный крепкий и водоустойчивый экструдированный пенополистирол. Толщина — не менее рекомендаций СНиП по утеплению (100 — 220 мм), для межэтажных перекрытий — 35 мм.
  • Гидроизоляция отделяет стяжку от утеплителя, препятствует быстрому уходу воды из стяжки.
  • 3. Армирование — металлическая сетка 50 — 150 мм, из прута 4 — 5 мм, приподнятая, так, чтобы находится в толще стяжки.
  • 1. Трубопровод — металлопластиковый, PERT и РЕХ, чаще 16 мм в диаметре.
  • 2. Стяжка бетонная толщиной от 8 см, поделенная на фрагменты со стороной 4 — 5 м (один контур трубопровода в фрагменте стяжке).
  • 8. Деформационные швы, заполненные демпферной лентой шириной 5 — 15 мм, — делят стяжку на фрагменты и отделяют от стен
  • 6. Напольное покрытие пригодное для теплого пола.
  • 9. Плинтус закрывает деформационный шов.

Более подробную информацию по каждому слою можно узнать на данном ресурсе.

Визуальная схема размещения элементов, — конструкция, последовательность укладки:

Укладка трубопровода

Трубопровод должен быть уложен так, чтобы не возникало температурной зебры на поверхности стяжки. Также плотность укладки определяется требуемой теплоотдачей в соответствии с теплотехническим расчетом (если такой проводился). Максимальное расстоянием между трубами — 250мм. Минимальное — 100 мм.

Главная схема укладки — улиткой (спиральная), при которой чередуются трубы подачи и обратки. Укладка змейкой лучше подходит в помещениях, вытянутых вдоль холодных зон (угловых), узких и длинных.

Более плотная укладка (100 — 150 мм) в холодных (краевых) зонах, которые тянутся вдоль наружных стен. Ширина краевой зоны обычно 0,4 — 0,8 метра. Меньше плотность (150 – 250 мм) ближе к центру здания.

Длину одного контура не рекомендуется делать больше 80 метров, чтобы не превысить потерю напора возникающего при расходе теплоносителя, который покрывает «средние» теплопотери здания.

Иными словами, чтобы не выйти за технические возможности насосов 25-40 , 25-60, при покрытии теплопотерь «обычного дома».

Подробней о выборе насосов теплого пола

Трубопровод привязывается к сетке пластиковыми застежками, — какие трубы применить

Схема водяного пола для дома

Размещение контуров водяного пола в доме должно выполнятся в соответствии с проектом. Учитываются теплопотери всего здания и каждой комнаты, исходя из которых выбирается плотность укладки трубопровода, скорость движения теплоносителя, насос и др.

Но часто все сводится к однотипным схемам, с длиной контуров 60 — 80 метров, которые применимы для хорошо утепленных домов.

Или же к применению контуров длиной 40 — 45 метров, для которых применяется упрощенная гидравлика с ограничителями потока — РТЛ регулировка температуры

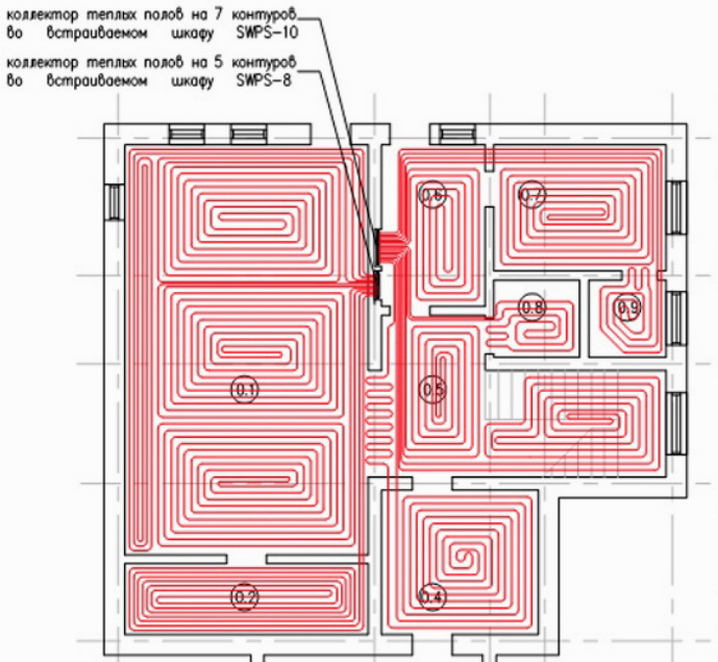

Типичная схема размещения контуров. Согласно расчета не во всех комнатах делается плотная укладка в холодных зонах.

Примерно одинаковая плотность размещения контуров по площади дома, — шаг укладки 100 мм в краевых зона и 200 мм в остальной части нормально утепленных домов

Участки пола, заставленные оборудованием, низкой мебелью остаются без трубопровода, например, размещение трубопровода в санузле с ванной и душевой кабинкой.

Подключение водяного пола, устройство гидравлики

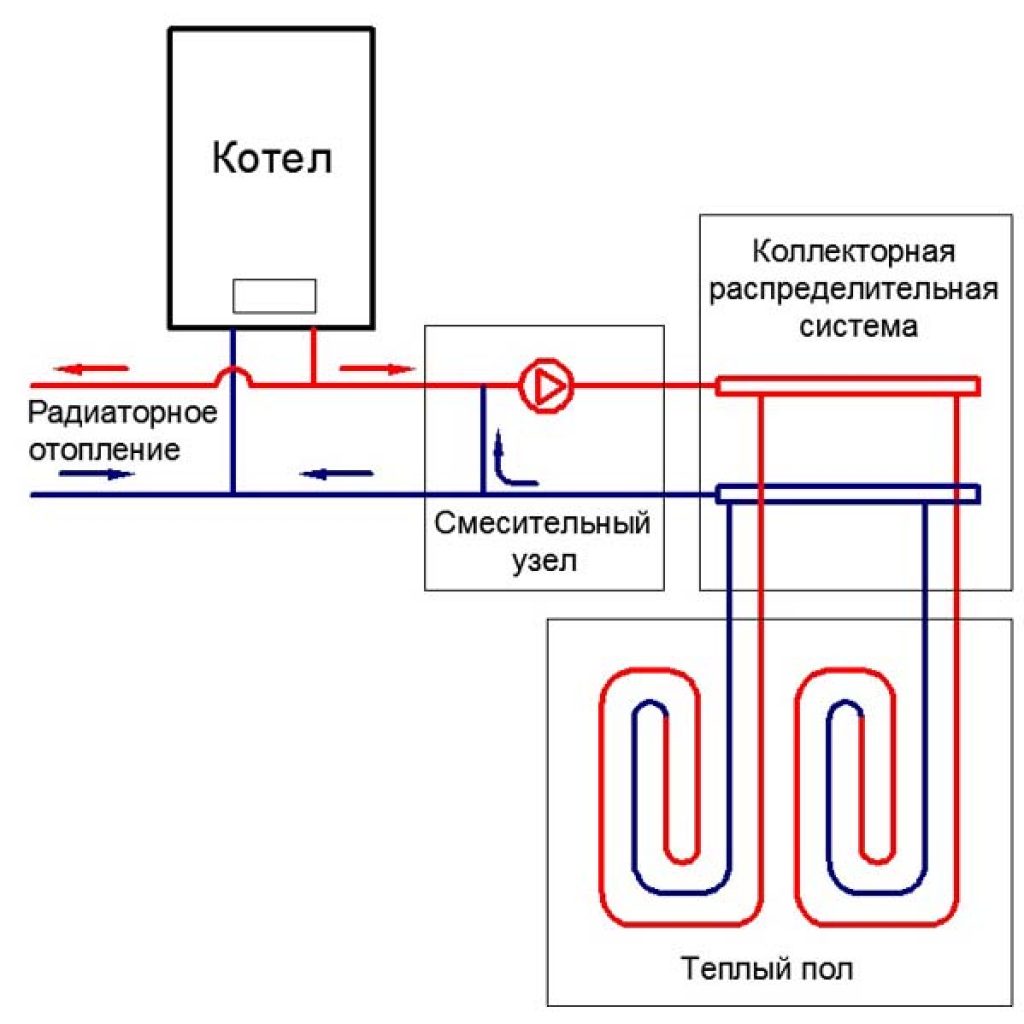

Водяной пол подключается к общей отопительной сети, точно также, как ветвь радиаторов, — параллельно, через тройники.

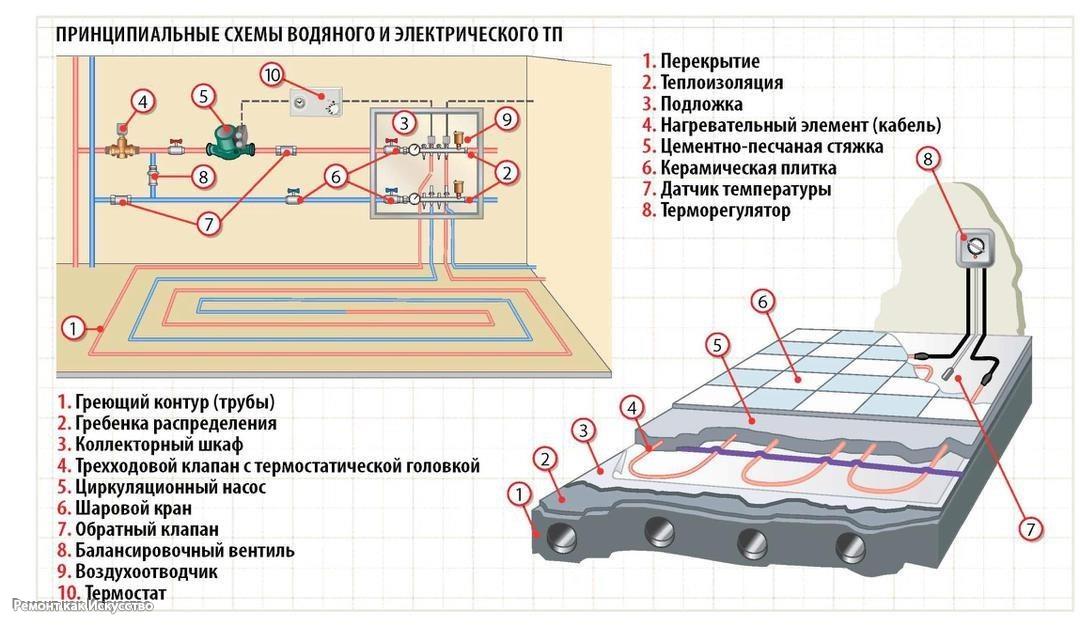

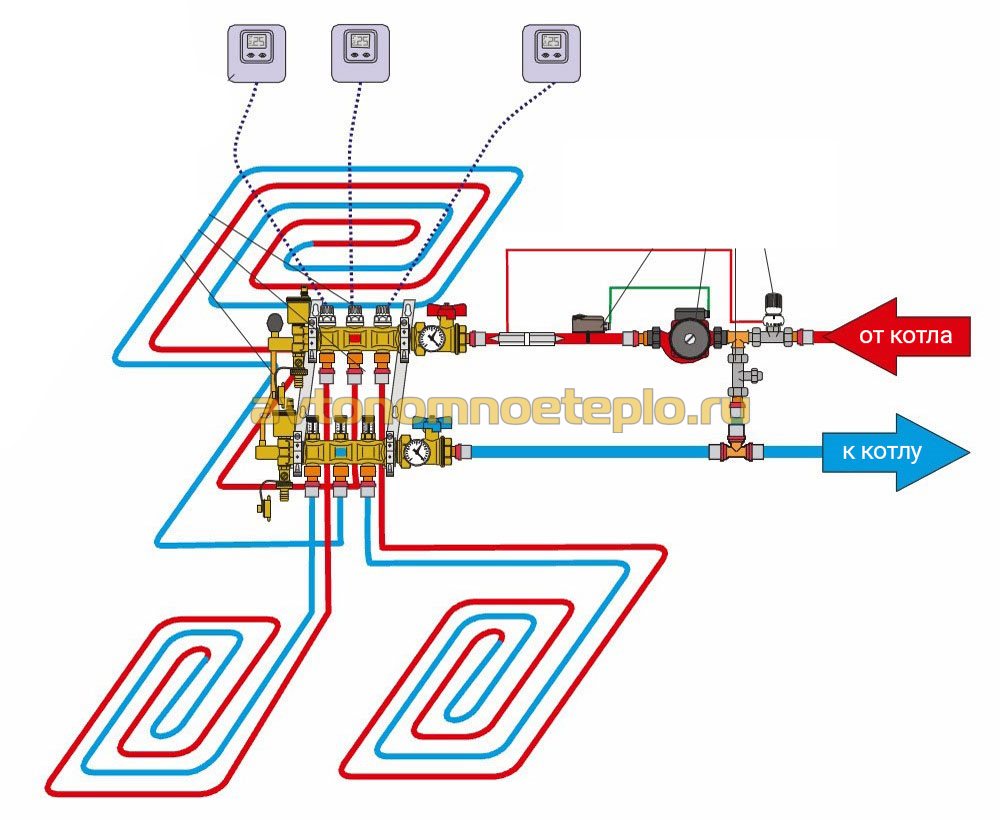

Монтажная схема водяного теплого пола выглядит следующим образом:

Необходимо уделить внимание средствам защиты. На схеме указаны:

  • Защитное термореле которое отключает насос, и которое установлено на подающем коллекторе.
  • Байпас с дифференциальным клапаном между подачей и обраткой, перепускающий жидкость при повышении разности давления из-за прикрытия контуров.
  • Контроллер насоса, выключающий его при закрытии сервоприводов на коллекторе.

Также на схеме приведены средства автоматики — термостаты в комнатах сблокированные с сервоприводами регулировочных кранов на коллекторе.

Работу смесительного узла и коллектора разберем отдельно.

Как работает смесительный узел с коллектором

Приведена схема работы трехходового клапана. в котором смешивается подача с котла и обратка с теплого пола.

Работа клапана возможна только под воздействием насоса теплого пола установленного в контуре коллектора (в любом месте).

На практике может устанавливаться и двухходовой клапан перекрывающий подачу на смесительный узел.

Клапан управляется средствами автоматики — термоголовкой, датчик которой устанавливается на трубопроводе подачи и регулирует температуру обычно в пределах 30 — 50 градусов.

Коллектор водяного пола распределяет теплоноситель по контурам. Обычно на гребенке обратки коллектора устанавливаются балансировочные краны, возможно с сервоприводами. На подаче — указатели потока с возможностью перекрытия. Но это дорогая комплектация.

Подробней об устройстве коллектора теплого пола

Наиболее дешевый вариант гидравлики теплого пола для небольшого дома — коллектор с закрывающими шаровыми кранами (с дополнительно установленным балансировочным на наиболее коротких петлях), с термоголовкой смесительного узла, которая регулируется вручную.

гайд по подключению системы к коммуникациям


Теплые полы водяного типа становятся все популярнее у владельцев частных домов, отапливаемых от котла. Комбинированная система, обустроенная по всем правилам, исправно работает на протяжении 15-20 лет. Удачно подобранная схема подключения водяного теплого пола (ВТП) обеспечивает подачу теплоносителя, нагрев его до нужной температуры и распределение по контурам.

В этой статье детально разберем особенности сборки коллекторного узла и схему подключения системы. Также приведем подробную инструкцию по монтажу. Но для начала рассмотрим, когда водяной пол становится полезным, а когда устраивать его нецелесообразно.

Содержание статьи:

Ограничения для монтажа ВТП

Производители комплектующих для теплого пола (ТП) не всегда уточняют, есть ли ограничения для установки водяных систем, однако они существуют. В некоторых случаях монтировать обогревательные конструкции запрещено.

Где не принято устанавливать водяные полы:

  • В многоквартирных зданиях. Централизованное отопление распределено между квартирами. Дополнительное подключение в одной из них приведет к обогревательному и гидравлическому дисбалансу.
  • В общественных местах. Подогрев пола считается неэффективным, так как велики теплопотери, и экономичные по сути системы становятся дорогостоящими в процессе эксплуатации.
  • В жилых помещениях с недостаточной теплоизоляцией в качестве главного источника тепла. Одно из условий установки теплых полов в северных районах – снижение теплопотерь за счет и пола, а также установка радиаторов по периметру помещений, под окнами.

Наиболее эффективной системой отопления признана комбинация традиционного радиаторного обогрева с теплым полом, причем батареи отопления остаются основными источниками тепла.

Но иногда система, скрытая под напольным покрытием, играет главную роль:

Галерея изображений

Фото из

Просторные помещения с панорамными окнами

Интерьер в ретро стиле

Детские и игровые комнаты

Ванные комнаты и санузлы

Теплые полы, оборудованные с соблюдением норм и технологических нюансов, безопасны, гигиеничны и не влияют на эстетику помещений.

А за функциональность и удобство эксплуатации отвечает выбранная схема подключения, на описании которой остановимся подробнее.

Разбор схемы подключения с коллектором

Существует несколько вариантов устройства системы водяных ТП. Но наиболее практичной и рациональной признана конструкция с – многофункциональным узлом, раздающим теплоноситель.

Принцип работы отопления

Главным источником теплоснабжения в доме, как правило, является автономный генератор, функцию которого обычно выполняет котел. Тип котла не имеет значения, однако подсчитано, что обходится в 6-7 раз дешевле, чем электрический.

Котел может быть установлен в кухне, коридоре, подвале или специально выделенном помещении – бойлерной. Связь с радиаторами и теплым полом осуществляется посредством труб (полипропиленовых, металлопластиковых и др.)

Температура нагрева воды для отопления достигает 95 °С. Система является замкнутой, и на обратке температура ниже – примерно 65-70 °С. Но для теплого пола эти параметры не подходят, максимально допустимое значение – 55 °С. На практике теплоноситель поступает в трубы ВТП еще более остывшим – 35-45 °С.

Чтобы отрегулировать нужную температуру, к контурам подключают обратку и устанавливают , осуществляющий подмес потоков.

Схема подключения: 1 – клапан трехходовой; 2 – насос циркуляционного типа; 3 – шаровые краны с термодатчиками; 4 – коллектор для раздачи теплоносителя с расходомерами; 5 – коллектор с вентилями регулировки, установленный на обратке; 6 – теплый пол «улитка»

Температуру в системе можно отрегулировать вручную, ориентируясь на данные термодатчиков. Однако есть газовые котлы, предназначенные для прямого подключения ВТП. Они автоматически подают воду с заранее установленной температурой – 40-45 °С.

Котлы на твердом топливе регулировать сложно. Чтобы теплоноситель в системе с твердотопливным генератором достиг нормы, требуется установка дополнительного буферного бака.

А вот подходят идеально, так как нужная температура поддерживается в автоматическом режиме, однако это наиболее затратный способ отопления, не выгодный экономически.

Выбор и сборка коллекторного узла

Контуры ВТП подключаются к системе отопления через распределяющий коллектор. Это узел, позволяющий производить регулировку подачи теплоносителя, контролировать температуру и расход, балансировать контуры, удалять из системы воздух. За каждую функцию отвечают отдельные элементы: , расходомеры, манометр, термостаты.

Образец коллекторного способа подключения. На стене закреплена гребенка, к которой с одной стороны подводятся магистрали подачи и обратки, с другой – водяные контуры из одного или нескольких помещений

Чтобы правильно подобрать комплектующие для сборки смесительно-коллекторного узла, лучше нанять специалиста, который хорошо разбирается в качестве представленных на рынке деталей.

Основные элементы узла:

Галерея изображений

Фото из

На подающей линии располагается коллектор с балансировочными клапанами, оснащенными расходомерами, на выпуске – такой же коллектор, но с обычными вентилями или термостатическими клапанами

На обоих коллекторах устанавливают краны, выполняющие 2 функции: удаление теплоносителя из системы и выпуск воздуха при первоначальном или очередном заполнении контуров водой

При отсутствии отдельного стояка необходим смесительный узел, включающий байпас, термостат и насос. Существует множество вариантов установки узла в зависимости от расположения коллектора, количества подключенных контуров и других условий монтажа

Существует несколько причин завоздушивания системы, поэтому установка автоматического воздухоотводчика необходима. Его монтируют сбоку, желательно в самой высокой точке коллекторно-смесительного узла, на подающей гребенке

Коллекторные гребенки с расходомерами и клапанами

Дренажные краны для аварийного слива теплоносителя

Смесительный узел для регулировки теплоносителя

Автоматический воздухоотводчик для выпуска воздуха из труб

Кроме перечисленных комплектующих понадобятся фитинги (аксиальные, компрессионные или пресс-фитинги), специальные кронштейны. Узел целиком обычно размещают в коллекторном шкафу, который может иметь различное исполнение и место монтажа.

Пошаговая инструкция по монтажу

Подключение водяного пола к отопительной системе производится на заключительном этапе, когда полностью выполнены строительные работы, собран и установлен коллекторный шкаф.

Весь процесс монтажа системы ВТП включает следующие этапы:

  1. Проектирование, расчеты, составление схемы.
  2. Подготовка основания, ;
  3. Правильная , армирующей сетки;
  4. Заполнение контуров теплоносителем, гидравлические испытания.
  5. Заливка , укладка финишного напольного покрытия.
  6. Подключение к системе, балансировка контуров.
  7. Ввод в эксплуатацию, тестирование.

Как видите, мероприятия по подключению выполняются в самом конце. И здесь важную роль играет балансировка контуров. Каждая петля имеет различную длину, соответственно, все контуры отличаются гидравлическим сопротивлением.

Инструкция по подключению труб:

Галерея изображений

Фото из

Шаг 1 – надеваем на трубы защитные кожухи

Шаг 2 – устанавливаем зажимное соединение под евроконус на трубу

Шаг 3 – присоединяем фитинг к штуцеру коллектора

Шаг 4 – аккуратно затягиваем соединение

Шаг 5 – намечаем монтаж второго конца трубы

Шаг 6 – находим соответствующий штуцер на обратной гребенке

Шаг 7 – корректируем положение теплоизолирующих рукавов

Шаг 8 – поочередно подключаем все трубы

Если установить коллекторный узел без расходомеров, отопительная функция будет нарушена. При введении системы в эксплуатацию теплоноситель будет стремиться попасть в меньшие контуры, с минимальным сопротивлением. В результате помещения с короткими контурами будут обогреваться согласно проекту, а с длинными – останутся неотапливаемыми.

Балансировку следует начинать, когда коллектор подключен к подающей и обратной трубам.

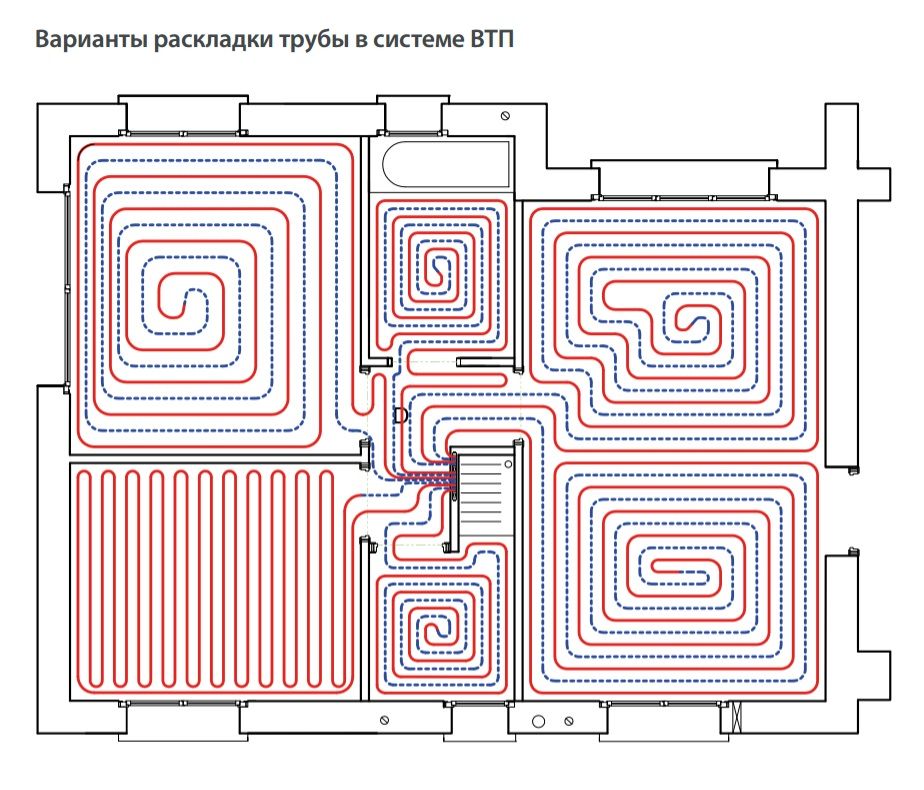

Схема теплого пола с различными по размеру отопительными контурами. Чтобы температура в них была примерно одинаковой, необходимо произвести балансировку, для которой и нужны расходомеры

Инструкция по балансировке:

  • Открыть поочередно клапаны подачи и обратки. Проследить, чтобы воздухоотводчики также находились в открытом состоянии.
  • При выключенном котле включить циркуляционный насос и настроить терморегулятор на максимальную температуру.
  • Довести давление в системе до нормы – 1-3 бара.
  • Закрыть вентили на всех контурах, оставить только самый длинный. Записать данные расходомера.
  • Открыть вентиль на второй по длине петле. Подогнать расход под первый результат, используя балансировочный вентиль.
  • Продолжить поочередно открывать вентили на контурах, от длинных к коротким, подгоняя расход к одному значению (первому).

С помощью удобного функционала всегда можно откорректировать параметры расхода. Но делать все придется вручную, ориентируясь на значение в самом длинном контуре.

Начинать эксплуатацию сразу на всю мощность запрещено, температуру теплоносителя в системе следует поднимать постепенно. В первые сутки осуществляют подачу воды чуть выше комнатной температуры – +25 °С, затем каждый день прибавляют по 5-6 °С. Нужную температуру выставляют на терморегуляторе.

При достижении подогреваемой водой температуры 30-45 °С в комнатах должен установится максимально комфортный микроклимат. Если этого не произошло, можно прибавить еще максимум 5-10°С

Скорость насоса поднимать не обязательно, лучше, если он будет работать на первой. Нормальная разница температуры на подаче и обратке – 5-10 °С, но если значение выше, то скорость насоса можно увеличить.

Схема подключения от радиатора отопления

Иногда вместо схемы «котел – смесительно-коллекторный узел – контуры», используют другие варианты подключения теплого пола. И наиболее распространенный из них – подключение контура ВТП к радиатору отопления.

Схема выглядит так:

Подключение осуществляется к трубе обратки: 1 – отсекающие шаровые краны; 2 – обратный клапан; 3 – трехходовой смесительный узел; 4 – насос циркуляционного типа; 5 – воздушный клапан; 6 – коллекторный узел; 7 – труба к котлу

Минус схемы – сезонное использование теплого пола. Как известно, радиаторы отопления не используют летом, следовательно, пол также останется холодным.

Чтобы температура теплоносителя не поднялась выше нормы, в схему включают специальный датчик с клапаном. Он в автоматическом режиме перекрывает поступление воды, как только она становится излишне горячей. Когда теплоноситель остынет до приемлемой температуры, снова открывается.

Такой тип ВТП можно организовать и без насосно-смесительного узла. Единственным инструментом регулировки является термостатическое устройство, установленное на трубе подачи.

Выводы и полезное видео по теме

Обзор способов подключения:

Вариант подключения контура без коллектора:

Как собрать насосно-смесительный узел

При выборе схемы подключения ВТП к отопительной системе лучше проконсультироваться со специалистом, чтобы учесть все нюансы дальнейшей эксплуатации.

Если нет навыков самостоятельной сборки коллекторно-смесительного узла, рекомендуем покупать готовый.

Пользуетесь собственноручно собранным и подключенным теплым полом и хотите поделиться полезными советами монтажа и предупредить новичков о возможных ошибках? Пишите свои комментарии в блоке ниже, добавляйте фотографии и рекомендации.

Может у вас есть вопросы по теме статьи? Не стесняйтесь задать их нашим экспертам ниже под этим материалом.

Схема сборки водяных полов. Устройство водяного теплого пола

Схема сборки водяных полов. Устройство водяного теплого пола

Теплый водяной пол является сложной многокомпонентной системой, каждая часть которой выполняет свою функцию. Рассмотрим его устройство на следующем рисунке.

Типовая конструкция «пирога» теплого водяного пола

Такой вид напольного отопления называется «мокрым» потому, что в его обустройстве используются «мокрые» строительные процессы, а именно заливка цементно-песчаной стяжки. Существуют еще так называемые сухие теплые полы, но они делаются в основном в домах с деревянными полами . В рамках этой статьи мы будем рассматривать именно «мокрые» теплые водяные полы, так как они гораздо лучше, хоть их монтаж и сложнее.

Теплый водяной пол монтируется на устойчивом и прочном основании, которым может быть бетонная плита или грунт. На основание укладывается пароизоляция из полиэтиленовой пленки толщиной не менее 0,1 мм. Следующим слоем «пирога» является утеплитель в качестве него лучше всего использовать экструдированный пенополистирол , который имеет очень низкий коэффициент теплопроводности, высокую механическую прочность и разумную стоимость. Поверх утеплителя оборудуется цементно-песчаная стяжка, в которую обязательно добавляется пластификатор – для подвижности смеси, легкости укладки и снижения водоцементного соотношения. Стяжку желательно армировать металлической проволочной сеткой с шагом ячейки 50*50 мм или 100*100 мм. Там же внутри стяжки проходят трубы теплого пола с циркулирующим в них теплоносителем. Высоту стяжки над трубами рекомендуется делать не менее 3 см, однако, практика подсказывает, что лучше 5 см, так и прочность будет выше и распределение тепла по полу будет более равномерным.

В месте примыкания стен к стяжке, а также на границах контуров теплого водяного отопления прокладывается демпферная лента, которая компенсирует тепловое расширение стяжки при ее нагреве. Финишное покрытие пола должно быть предназначено именно для работы с теплыми полами. Лучший выход – это керамическая плитка или керамогранит, но некоторые другие виды покрытия – ламинат, ковролин или линолеум тоже могут применяться с теплыми полами, но в их маркировке должен стоять специальный значок.

Так обозначаются напольные покрытия способные работать с теплыми полами

Такие покрытия, правда, требуют четкого соблюдения теплового режима пола, что достигается применением автоматики — специальных смесительных узлов.

Схема подключения водяного теплого пола. Различные типы теплых полов. Принципиальные отличия

На практике в частных домовладениях сегодня осуществляется монтаж теплых полов трех типов:

  • бетонные;
  • легкие;
  • тонкие.

Каждый тип имеет свои технологические особенности, определенную схему подключения которые во многом определяются типом жилого помещения. Теплый пол на основе бетонной стяжки монтируется в домах и строениях, обладающих достаточно крепкими перекрытиями. Выбирая подобную схему отопления, важно помнить о существенных ограничениях с технологической точки зрения. Речь идет о дополнительной нагрузке на перекрытие и уменьшении внутреннего пространства за счет поднятия пола на 10-15 см.

Важно! При оборудовании системы отопления подобного типа важную роль играют технологические ограничения. Новая бетонная стяжка обладает значительным весом (200-300 кг/м2), поэтому при укладке теплого пола в обычной комнате площадью 15 кв. м. на перекрытие будет давить бетонный монолит весом в 2-3 тонны.

На заметку: монтаж теплых полов с жидким теплоносителем в жилых помещениях многоквартирных домов запрещен. Основная причина запрета — технологический фактор. Трубопровод для водяного пола не в состоянии противостоять увеличенному гидравлическому сопротивлению. На функциональности системы отопления может сказаться некачественный теплоноситель. К тому же всегда высока вероятность нарушения целостности и выхода из строя водяного контура в результате гидроудара.

Для жилых домов с крепкой и надежной конструкцией бетонный водяной пол отличное решение обогрева жилых помещений. Для городской квартиры такой вариант выглядит проблематичным. Единственная возможность реализации подобной схемы отопления в городской квартире, использовать теплый пол в качестве вспомогательного, дополнительного источника отопления. Водяной контур можно уложить на пол в небольших по площади помещениях. К примеру, очень распространенный вариант — теплые полы в ванной комнате и в детской.

Песчано-цементная стяжка, в которую запрятан водяной контур, будет хорошо защищать трубопровод от повреждений, и обеспечивать хорошую теплоотдачу.

Легкий водяной пол – схема отопления, специально рассчитанная для оборудования в домах деревянной конструкции. Основное преимущество в данном случае, минимальная нагрузка на перекрытия. В свою очередь легкие полы по типу напольного покрытия делятся на деревянные и полистирольные конструкции.

Третий тип водяных полов, используемых в быту — это тонкие конструкции. Здесь основной упор делается на трубы небольшого диаметра, благодаря которым высота всего пирога составляет 25 мм.

Система теплого пола водяного. Водяной теплый пол

Водяной теплый пол – самая распространенная система для отопления индивидуального дома. Ее важная составляющая – трубы из полипропилена или металлопластика. Также в систему входят циркуляционный насос, коллектор-смеситель, и трехходовые клапаны (по числу водных контуров).

Вот как работает эта система: подогретая жидкость продвигается по нагревательному контуру и отдает свое тепло стяжке. Остывшая вода уходит в обратку, перетекает в котел, снова нагревается – цикл повторяется дальше. Ограничители, встроенные в систему, не позволяют нагреться полу выше заданной температуры.

Сложный монтаж. Если в бетонную стяжку, нужно ждать минимум месяц до ее полного высыхания. Нужна бойлерная.

Совместима с разными видами напольных покрытий.

Первоначальные затраты обойдутся в несколько раз (3-5) дороже, чем у электрического пола.

Очень эффективная система. Температура циркулирующей жидкости 35-50 градусов, это сильно снижает затраты на отопление.

Когда это единственный способ отопления дома, нужны сложные расчеты.

Может быть единственной СО дома.

В случае протечки потребуется полный демонтаж покрытия и удаление стяжки.

Не генерирует электромагнитное поле.

С водяным теплым полом совместимы самые разные виды напольных покрытий, и на него можно стелить ковер.

Не сушит воздух в помещении.

Водяные полы разделяют по виду монтажа: обычно трубы заливают в стяжку, но есть и настильные системы, деревянные или полистирольные.

Поверх лаг кладется доска 50 мм, в ней фрезеруются углубления для укладки туб, далее укладывается фольга с заходом в углубления (как гидроизоляция и для лучшего распределения тепла), укладываются металлопластиковые трубы. Все это закрывается досками (сосна 20 мм), доски покрываем полиуретановым лаком с двух сторон.

Каждый вид водяного теплого пола хорош в определенных условиях.

Легкая и быстропрогреваемая настильная система считается идеальным решением для щитовых домов.

Полистирольная система рекомендуется для деревянного пола.

Бетонную систему выбирают для капитальных, мощных построек. Она, как уже говорилось, дороже, но это – незаменимый элемент энергоэффективного дома.

Монтаж системы водяного теплого дело крайне ответственное: протечка будет означать ремонт чернового пола, покрытия и отделки.

Схема подключения двухконтурного газового котла для радиаторного отопления и теплого пола

Двухконтурные газовые котлы наиболее удобные для применения. В этих котлах обычно уже присутствуют все необходимые элементы (котловой насос, группа безопасности, расширительный бак, автоматика для управления работой котла). Они компактны и удобно размещаются без специальных помещений, например, на кухне или в прихожей.

Основным отличием от одноконтурных котлов является возможность подогрева воды. С этой целью и применяется второй контур. При включении горячей воды у смесителя или душа, котел сам переключается на подогрев воды (приоритет ГВС) и также сам выключается при выключении.

Отопительный контур такого котла может быть настроен на радиаторное отопление или на теплый водяной пол. Соответствующие настройки касаются температуры теплоносителя в отопительном контуре.

Такого типа котлы наиболее удобны в квартире/доме, где один санузел и небольшое количество одновременно работающих приборов для водоразбора (смесителей). Причем санузел должен располагаться как можно ближе к котлу. В противном случае вода на участке трубы для подачи горячей воды, будет остывать при каждом продолжительном отключении и ее придется сливать при каждом последующем включении.

В двухконтурных котлах нельзя применить рециркуляцию горячей воды, чтобы у смесителей она всегда была горячая и ее не требовалось сливать. Это также исключает применение водяных полотенцесушителей, которые как раз используются для рециркуляции горячей воды обратно, к котлу.

То обстоятельство, что горячая вода генерируется в котле в проточном теплообменнике, ограничивает расход горячей воды. Как правило, это один санузел (один смеситель или душевая система).

                                                            Рис.1

На рис.1 показана, как установка двухконтурного газового котла в систему отопления дома. Как видно, требуется только оснастить штуцера для системы отопления и водоснабжения, на входе и выходе из котла, запорными кранами.

Также организована схема подключения настенного двухконтурного газового котла в систему отопления теплым водяным полом (Рис.2).

                                                            Рис.2


Некоторое усложнение схемы подключения двухконтурного котла возникает лишь при подключении теплых полов и наличии радиаторного отопления.

Это связано с тем, что для радиаторов отопления требуется довольно высокая температура, которая может меняться в относительно большом диапазоне температур, в зависимости от теплопотерь (температуры воздуха на улице). Для теплых полов требуемая температура находится в узком диапазоне.

Для реализации такой схемы отопления от двухконтурного котла применяют смесительные насосные узлы (Рис.3). Функции такого смесительного узла заключаются в том, что он обеспечивает циркуляцию теплоносителя по контурам теплого пола, а при снижении температуры теплоносителя осуществляется дозированный подмес более горячего теплоносителя от системы радиаторного отопления. У REHAU для этих целей разработан смесительный узел, который устанавливается на коллектор теплого пола. Примеры монтажа таких систем показаны в разделе монтаж теплых полов REHAU.

                                                            Рис.3

Схема подключения теплого водяного пола к системе отопления, котлу, батарее: однотрубная и двухтрубная

Перед непосредственным подключением тёплого пола важно обратить внимание на многие параметры.

Например, площадь помещения, его способ отопления, высота потолков, количество стен и определённые выделенные зоны комнаты в частном доме.

Особенности подключения тёплого пола к центральному отоплению

У такого вида дополнительного отопления помещения есть положительные и отрицательные стороны.

Плюсы:

  • полноценное распределение нагретых воздушных масс по высоте в помещениях с высокими потолками;
  • равномерный прогрев поверхности комнаты во всех её зонах;
  • циркуляция воздуха и отсутствие сквозняков сокращают количество образования пыли;
  • исключается вероятность развития аллергии и дыхательных болезней у хозяев дома;
  • возможность регулирования расхода электроэнергии;
  • является самостоятельной системой обогрева комнат.

Минусы:

  • цена работ по установке такой системы обогрева достаточно высока;
  • исключена возможность монтажа в зданиях большой этажности с однотрубным видом центральной отопительной системы;
  • формирование цементной стяжки и изоляции увеличивают отметку пола до 15 см.

Возможные проблемы

При вводе в работу отопление помещения в виде тёплых полов могут возникнуть определённые сложные ситуации.

Неравномерный нагрев поверхности

Неприятность может скрываться в перемещении теплоносителя по контурам.

Так как у них различная протяжённость, то и для скорости подачи жидкости на прохождение длинных участков контуров потребуется больший период времени. Поэтому в таких контурах быстрее происходит остывание воды.

Повреждение трубопровода

Протечка труб или резкое падение давления в них приводит к прорыву системы напольного обогрева. Так происходит снижение количества теплоносителя, и, как следствие, разрушение пола.

При низкой степени обогрева и появлении протечки требуется тщательный осмотр поверхности с помощью тепловизора.

Проверять необходимо каждый контур тёплого пола. При обнаружении повреждения участка трубы проводится его замена на новый.

Причину неполного прогрева можно установить путём проверки каждого контура тёплого пола отдельно.

Дефект электрооборудования

При отсутствии протечки пол может не греть вследствие сбоя в работе циркуляционного насоса и термостата, функционирующих от электросети.

С помощью мультиметра или индикаторной отвёрткой проводят проверку на наличие в них напряжения.

А также нужно обратить внимание на проверку датчиков температур на термостате.

Схемы подключения

Существует несколько способов введения в эксплуатацию системы обогрева помещения такого типа.

В каждой из схем необходимо предусмотреть отсутствие частиц в трубах, иначе это приведёт к засорению элементов конструкции напольного отопления.

Через отдельный ввод

При таком способе не допускается работа циркуляционного насоса всухую. Для этого производится монтаж реле, регулирующее давление или силу потока.

А также допустимо использование накладного термостата, позволяющего блокировать работу насоса при пересечении им отметки нижнего температурного порога.

Самый эффективный вариант — установка регулятора, корректирующего температурный режим обогрева комнаты в соответствии с внешней температурой комнаты.

Через вертикальную разводку

Основная цель такой схемы — процесс восстановления существующей радиаторной системы.

Фиксируя трубы тёплого пола непосредственно к стояку, можно вдвое увеличить количество получаемого тепла. Это объясняется тем, что при одном и том же значении температуры в подающей трубе и обратке в момент перепада в трубах пола с подогревом она будет выше, чем в радиаторе.

При наличии в жилом помещении 4-х стояков теплоноситель из двух идёт транзитом, а из оставшихся — используется тёплая вода из системы центрального отопления.

Фото 1. Схема подключения водяного теплого пола к отопительной системе посредством вертикальной разводки.

Последовательность действий по данной схеме:

  • установка новых обменников теплом на место ранее используемых радиаторов;
  • параллельная фиксация вторичного контура от пола с подогревом.

Важно! При проведении процесса обязательно применение ПВХ труб одной длины.

Вам также будет интересно:

Однотрубная система

Такая схема не предусматривает регулирование расхода теплоносителя и опускание его температуры.

Водяной пол с подогревом при помощи стояка подсоединяется к центральной системе отопления. Осуществить это возможно путём замены радиатора на контур тёплого пола.

Разница тепловых нагрузок системы центрального отопления и напольного обогрева не должен быть больше 5–10 градусов.

Управление комнатной температурой в этом случае можно с помощью циркуляционного насоса и термостата.

При отсутствии теплоносителя в стояке работа насоса автоматически прекращается.

Для поддержания комфортной температуры зимой можно применять в использованной схеме пиковый электрокотел. Этот элемент сможет выполнять данную функцию с помощью термостата, при условии его соединения с центральным отоплением с одной стороны, и к полу с подогревом — с другой.

Как подключить к индивидуальному отоплению

Схемы подключения к индивидуальному отоплению бывают четырех типов: однотрубные, двухтрубные, гравитационные, комбинированные.

Однотрубная

Другое её название — «Ленинградка». Она одна из самых простых и не требует больших финансовых вложений.

Для реализации этой схемы нужна одна магистраль для горячей воды, а контур повышает её общую протяжённость. Весь процесс производится благодаря циркуляционному насосу.

Он устанавливается в центре магистрали. Контур водяного напольного обогрева монтируется после насоса, а обратки — перед ним.

На открытые участки трубы фиксируются регуляторы для управления и смеситель для напольного обогрева.

Внимание! Длина контура, используемая в данной схеме, не должна быть выше 20–30 м.

Двухтрубная

Она считается самой эффективной для полноценного функционирования полов с подогревом.

В отличие от предыдущей, эта схема подразумевает присутствие отдельных труб, присоединённых к котлу — для подачи горячей воды и обратки.

Благодаря использованию шаровых кранов и смесителя на открытом участке становится возможным ввод в действие системы напольного обогрева.

Контур, применяемый в данной схеме, не должен быть больше 50 м.

Фото 2. Двухтрубная схема подключения теплого пола с применением шаровых кранов, циркуляционных насосов.

Гравитационная

Через трубопроводную магистраль естественным путём циркулирует вода. Соединение контура к данной схеме напольного обогрева производится в соответствии с магистральным наклоном. Подключение делается в начале помещения, а обратка — в конце.

Параметр трубы магистрали должен начинаться от 3,2 см.

Трубопровод может проходить в виде змейки либо спирали.

Комбинированная: водяной пол и батареи

Отличают такую систему два свойства: циркуляционная и герметичная.

Оба составляющих схемы фиксируются к общему стояку. Теплоноситель идёт в напольный контур через смесительный узел. Там, для поддержания комфортной температуры пола, к нему из обратной линии может добавляться холодная вода.

После этого происходит разделение теплоносителя по отдельным веткам с помощью гребёнок коллектора. Тёплые полы снабжаются собственным циркуляционным насосом.

Фото 3. Комбинированная схема подключения пола с обогревом: с котлом, батареями, коллекторной системой, смесительным узлом.

Нюансы комбинированной схемы:

  • обязательная организация наличия в системе напольного обогрева и у радиаторов независимых температурных режимов;
  • необходимость использования большого количества дополнительных составляющих процесса;
  • управление комбинированной системой подразумевает наличие смесительных узлов с термостатическими клапанами, погодозависимого регулирования внешним контроллером, комнатных датчиков и т. д.

К котлу

Схемы встречаются коллекторные, последовательные, параллельные, с двухходовым и трехходовым клапаном.

Коллекторная

Суть в том, что производится соединение коллекторной группы (сливного крана, циркуляционного насоса, воздухоотводчика, смесителя и запорных вентилей, расположенных на трубах) и труб, а сами коллекторы фиксируются с котловыми трубками.

Происходит процесс установки шкафа для коллекторов и формирования пола.

Иногда термовентили монтируются вместо обычных запорных. В них указывается пропускная способность благодаря использованию термического баллона с парафином.

Как и в комбинированной схеме, в коллекторной производится подмешивание холодной воды при необходимости. Между коллектором и подающей магистралью фиксируется насос смесителя. Его третий выход позволяет проходить жидкости перед трубкой отдачи.

Благодаря опорной втулке, зажимному кольцу и гайке производится соединение с трубными коллекторами.

Фитинги требуются для фиксации коллектора, трубы и клапана.

С двухходовым клапаном

Этот составляющий системы представляет собой термоголовку с датчиком жидкости. Такой клапан ещё называют питающий кран, потому что он позволяет подмешивать воду только в случае его открытия.

Эта схема предусматривает обязательную установку байпаса с предохранительным клапаном. Он необходим для ситуаций с чрезмерным уровнем давления: при повышении этого показателя, в обратку сбрасывается часть жидкости.

Справка! Такая схема применима для площади помещения не превышающей 200 кв. м.

Со смесительным трехходовым клапаном

Этот способ считается оптимальным. Главные составляющие: термоголовки и отдельный датчик температуры. Перемещение теплоносителя обеспечивает циркуляционный насос. Трёхходовый клапан добавляет необходимое количество жидкости в подающую трубку. Его монтаж производится на коллекторной ветке выхода на обратке.

Без использования циркуляционного насоса протяжённость труб в контурах не должна превышать 40 м. При его наличии — ограничений по длине нет.

Параллельная и последовательная

Первая предусматривает установку байпаса вместо пропускного крана. Это требуется для прохождения через него теплоносителя.

То есть, при работе контуров жидкость не будет идти без остановки, а в ином случае — задействуется пропускной кран для разгрузки насоса. Такой кран устанавливается вручную.

Температура выходящей жидкости должна совпадать с её же входным показателем.

Последовательная схема отличается от параллельной не только методом соединения, но и тем фактом, что выходной поток уходит в котёл, а температура совпадает с показателем водяного тёплого пола.

Полезное видео

Видео, в котором представлена схема обвязки котла для подключения пола с обогревом с обязательной установкой смесительного узла.

Установка своими руками

Если учесть все особенности различных схем и внимательно изучить инструкции, возможно самостоятельно подключить тёплый пол, не обращаясь к профессионалам.

Схема подключения теплого пола: основные правила

Содержание:

1. Особенности подключения электрического обогрева
2. Подключение электрического пола через терморегулятор
3. Расчет необходимого количества терморегуляторов
4. Особенности подключения водяного обогрева
5. Схема контуров с жидким теплоносителем
6. Комбинированная схема подключения пола с обогревом

Напольное покрытие с обогревом, которое в последнее время стало так популярно в частном домостроении, бывает водяным или электрическим в зависимости от вида нагревательных элементов. Монтаж и подключение теплого пола к управляющей системе желательно доверить профессионалам, поскольку его обустройство требует наличия опыта проведения подобных работ. Чтобы грамотно их выполнить, необходимо иметь знания об основах гидродинамики или о правилах монтажа электроприборов.

Особенности подключения электрического обогрева


Одним из основных элементов, обеспечивающих оптимальное функционирование электрического теплого пола, является терморегулятор, он может быть:
  • механическим прибором – в нем желаемую температуру выставляют при помощи реостата;
  • электронным устройством – температурный режим устанавливается на нем благодаря использованию реле. В этих регуляторах теплого пола при наличии микропроцессорного программатора имеется возможность обеспечивать автоматическое управление процессом функционирования отопительной конструкции в соответствии с заданными параметрами.

И механические, и электронные терморегуляторы обладают способностью влиять на работу следующих электрических элементов систем обогрева пола:
  • нагревающего кабеля в надежной изоляции, имеющего большое сопротивление. Он вырабатывает тепло при прохождении через него электрического тока;
  • теплового мата – в данном случае кабель располагается на пленке теплоизоляции, предварительно выполнив расчет электрического теплого пола;
  • специальной тонкой пленки, излучающей термические волны (инфракрасные лучи). Ее толщина составляет не более 0,5 миллиметра. В слое пленки вмонтирована плоская полупроводниковая полоса, обеспечивающая нагрев.

Подключение электрического пола через терморегулятор


Чтобы обеспечить экономное расходование электроэнергии при обустройстве электрического пола для обогрева домовладения, его необходимо подключать к кабелю питания непосредственно через терморегулятор (как он выглядит видно на фото). Прочитайте также: "Схема подключения электрического теплого пола - варианты".

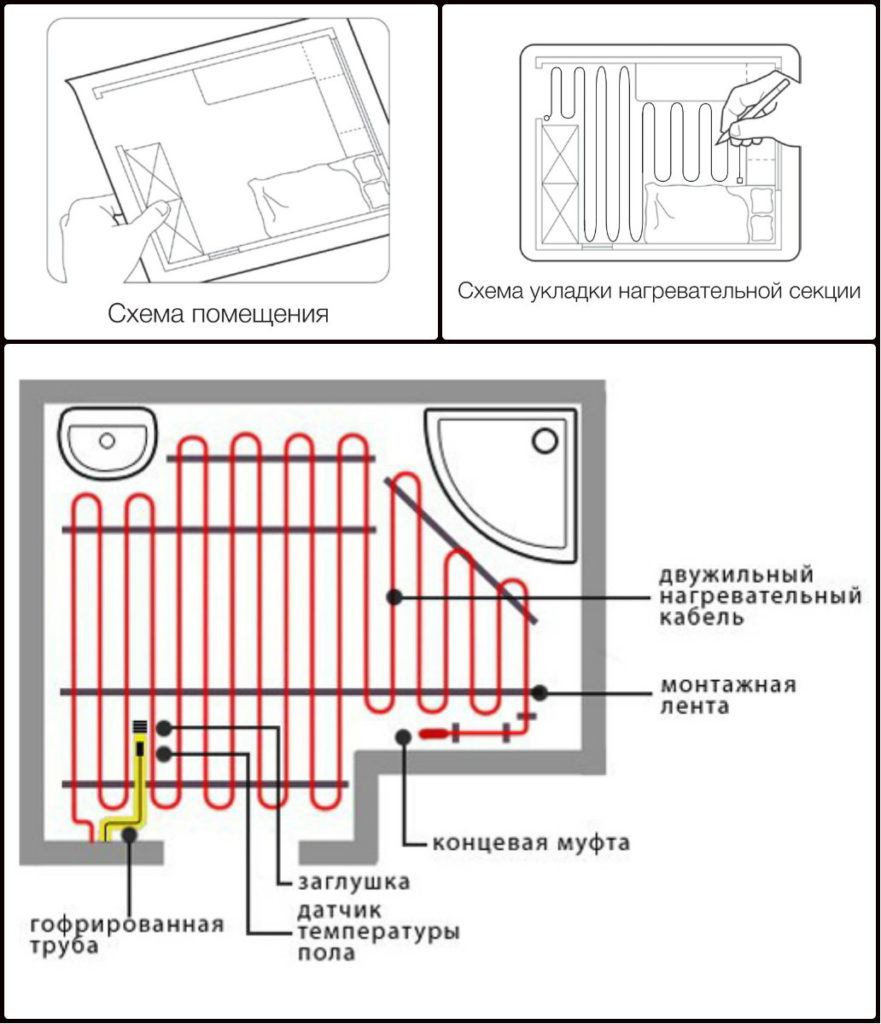

Обычно схема подключения теплого пола изображается производителем на корпусе данного терморегулирующего прибора или в паспорте на него. При наличии практических навыков и соответствующих знаний подключение терморегулятора к теплому полу вполне можно выполнить самостоятельно. Кабель электропитания к устройству подводят либо через проводку, либо непосредственно к розетке, соблюдая схему отопления с теплыми полами. При подключении терморегулятора к сети задействуют автоматический выключатель, специально для этого предназначенный.

Расчет необходимого количества терморегуляторов


Обычно в частном доме полы с электрическим обогревом обустраивают в нескольких комнатах и помещениях, поэтому монтировать терморегуляторы и датчики температуры нужно отдельно к каждому из отопительных контуров. Благодаря этому в процессе функционирования системы отопления удается не допускать излишних нагрузок на электрические сети. Поскольку обогреваемые помещения не всегда эксплуатируются в одном режиме, наличие отдельных терморегуляторов – разумное решение. Например, спальню можно прогревать непосредственно перед отдыхом и во время сна.

Особенности подключения водяного обогрева


Способы подключения водяного пола для обогрева отличаются от обустройства электрической системы.

Подачу жидкого теплоносителя можно обеспечить при помощи подключения конструкции к магистральному отоплению. Но подобный вариант не всегда приемлем, поскольку это, скорее всего, приведет к большим потерям тепла у соседей, если квартира расположена в многоквартирном доме. Без ущерба подобное устройство обогрева пола допустимо только для помещений, в которых стационарная система предусматривает обратное течение. Кроме этого, температура теплоносителя будет недостаточной для обеспечения комфортного пребывания в комнате.

Еще такая схема подключения теплого пола не позволяет осуществлять в полной мере регулировку температурного режима жидкого теплоносителя. Даже при условии установки задвижек на входе и выходе нагревательного контура температура воды зависит от степени нагрева ее в магистральной системе, но регулировка водяного теплого пола всё же необходима.

Что касается схем подключения водяного теплого пола к индивидуальным отопительным системам, то они практически не имеют недостатков при условии использования их в частных домовладениях.

Вариант первый.

Как правильно подключить теплый пол водяной наглядно видно на принципиальной схеме, на которой элементами системы отопления являются:

  • управляющий клапанный термостатический механизм – на него сигнал поступает от установленного в контуре датчика температуры. В случае достижения необходимого температурного режима, прибор останавливает подачу теплоносителя;
  • балансировочный клапан – данное устройство позволяет не допустить холостого прогона воды в контурах отопления. При отключении подачи теплоносителя, благодаря данному элементу источник тепла запускается по малому кругу, минуя котел;
  • циркуляционный насос – обеспечивает дополнительное давление подогретой воды для прохождения ее через нагревательные контуры;
  • предохранительный термостат – его устанавливают на входе теплоносителя в трубу системы для контроля над температурой воды;
  • коллектор водяной системы пола с обогревом – он обеспечивает распределение водяного теплоносителя по контурам;
  • электропривод клапанной группы на водяном коллекторе – отвечает за управление клапанами, расположенными на нагревательных контурах;
  • байпас (притворный клапан коллектора) – необходим для надежной циркуляции жидкого теплоносителя по малому системному кругу;
  • несколько выносных регуляторов температуры воды конструкции пола с обогревом – позволяет в индивидуальном порядке поддерживать нужный температурный режим в каждом эксплуатируемом помещении, в котором отопление производится при помощи данной системы.

Вариант второй.

Существует схема подключения теплого пола водяного своими руками с использованием гидравлического разделителя, который представляет собой накопительную емкость, предназначенную для накопления теплоносителя. Его обустраивают в специальном коллекторном ящике в оборудованной для этого нише в стене.

Вне зависимости от того, какой выбран вариант подключения обогреваемого пола с использованием жидкого теплоносителя, важным этапом проведения монтажных работ является установка коллектора. К этому устройству подводят все контуры водяной отопительной системы. Коллектор позволяет выполнять регулировку рабочего давления и температуры теплоносителя для каждого контура индивидуально.

Схема контуров с жидким теплоносителем


Когда проектируется схема подключения водяного пола, непременно просчитывают места нахождения отопительных контуров (детальнее: "Длина контура водяного теплого пола: правила расчета"). Они не должны располагаться в помещении там, где планируется установка стационарной техники.

Двумя основными схемами подключения контуров, обеспечивающих функционирование водяного обогреваемого пола, считаются «змейка» и «улитка» (ее еще называют «спиралью»). Специалисты рекомендуют использовать второй способ в регионах с холодным климатом, поскольку тогда напольное покрытие прогревается более равномерно и не подвергается деформации по причине значительных температурных колебаний.

Особенности подключения комбинированной системы отопления, подробное видео:


Комбинированная схема подключения пола с обогревом


Водяные полы с обогревом могут функционировать:
  • в качестве самостоятельной системы отопления помещения;
  • в совокупности с традиционно используемыми радиаторами.

В последнем случае к трубам, по которым транспортируется теплоноситель, подключают в первую очередь батареи отопления, а обратный ход подогретой воды направляют через контуры системы теплого пола.

Основными элементами комбинированной схемы подключения пола с обогревом являются:
  • отопительный котел;
  • насос для обеспечения надежной подачи и циркуляции теплоносителя;
  • радиаторы отопления;
  • бак, имеющий мембранную перегородку;
  • устройство управления;
  • запорные краны.

В заключении следует отметить, что даже, несмотря на умение выполнить подключение теплого пола своими руками, без соответствующей схемы это сделать невозможно.

Лучистое отопление | Министерство энергетики

Системы лучистого отопления поставляют тепло непосредственно к полу или панелям в стене или потолке дома. Системы во многом зависят от лучистой теплопередачи - доставки тепла непосредственно от горячей поверхности к людям и объектам в помещении с помощью инфракрасного излучения. Лучистое отопление - это эффект, который вы ощущаете, когда чувствуете тепло горячей плиты через всю комнату. Когда лучистое отопление расположено в полу, его часто называют лучистым подогревом пола или просто подогревом пола.

Лучистое отопление имеет ряд преимуществ. Он более эффективен, чем обогрев плинтуса, и обычно более эффективен, чем воздушное отопление, поскольку исключает потери в воздуховоде. Люди, страдающие аллергией, часто предпочитают лучистое тепло, потому что оно не распространяет аллергены, как системы принудительной вентиляции. Гидравлические (жидкостные) системы потребляют мало электроэнергии, что является преимуществом для домов, не подключенных к электросети, или в районах с высокими ценами на электроэнергию. Гидравлические системы могут использовать широкий спектр источников энергии для нагрева жидкости, включая стандартные газовые или мазутные котлы, дровяные котлы, солнечные водонагреватели или комбинацию этих источников.Чтобы узнать больше о различных типах источников энергии и системах распределения тепла для отопления дома, ознакомьтесь с нашей инфографикой Energy Saver 101 о домашнем отоплении.

Несмотря на свое название, лучистое отопление пола во многом зависит от конвекции, естественной циркуляции тепла в помещении, когда воздух, нагретый от пола, поднимается вверх. Системы лучистого теплого пола существенно отличаются от излучающих панелей, используемых для отделки стен и потолка. По этой причине в следующих разделах излучающий теплый пол и излучающие панели рассматриваются отдельно.

Тепло излучающих полов

Существует три типа излучающих полов: полы из лучистого воздуха (воздух является теплоносителем), полы с электроприводом и полы с подогревом воды (гидронные). Вы можете дополнительно классифицировать эти типы по установке. Те, которые используют большую тепловую массу бетонной плиты пола или легкого бетона поверх деревянного чернового пола, называются «мокрыми» установками, а те, в которых установщик «заживает» трубы излучающего пола между двумя слоями фанеры или прикрепляет трубы. Под чистым полом или черным полом называют «сухой монтаж»."

Типы излучающих полов

Излучающие полы с воздушным обогревом

Воздух не может удерживать большое количество тепла, поэтому в жилых помещениях излучающие воздушные полы не рентабельны, и их редко устанавливают. Хотя их можно комбинировать с солнечными батареями. системы воздушного отопления, эти системы страдают очевидным недостатком, заключающимся в том, что они производят тепло только в дневное время, когда тепловые нагрузки обычно ниже. Неэффективность попытки обогреть дом с помощью обычной печи путем прокачки воздуха через полы ночью перевешивает преимущества использование солнечного тепла в течение дня.Хотя в некоторых ранних системах солнечного нагрева воздуха в качестве теплоносителя использовались камни, этот подход не рекомендуется (см. Системы солнечного нагрева воздуха).

Электрические излучающие полы

Электрические излучающие полы обычно состоят из электрических кабелей, встроенных в пол. Также доступны системы с матами из электропроводящего пластика, установленными на черновом полу под напольным покрытием, например плиткой.

Из-за относительно высокой стоимости электроэнергии электрические излучающие полы обычно рентабельны только в том случае, если они включают в себя значительную тепловую массу, такую ​​как толстый бетонный пол, и ваша электроэнергетическая компания предлагает ставки по времени использования.Нормы времени использования позволяют «заряжать» бетонный пол теплом в непиковые часы (примерно с 21:00 до 6:00). Если тепловая масса пола достаточно велика, тепло, накопленное в нем, будет поддерживать комфорт в доме в течение восьми-десяти часов без дополнительных электрических подключений, особенно когда дневные температуры значительно выше, чем ночные. Это экономит значительное количество долларов за электроэнергию по сравнению с отоплением по пиковым тарифам на электроэнергию в течение дня.

Электрические лучистые полы также могут иметь смысл для дополнения дома, если было бы нецелесообразно расширять систему отопления в новом помещении.Однако домовладельцам следует изучить другие варианты, такие как тепловые насосы с мини-сплит-системой, которые работают более эффективно и имеют дополнительное преимущество в виде охлаждения.

Hydronic Radiant Floors

Hydronic (жидкостные) системы являются наиболее популярными и экономичными системами лучистого отопления для климата с преобладанием отопления. Системы водяных теплых полов перекачивают нагретую воду из бойлера по трубам, проложенным под полом. В некоторых системах управление потоком горячей воды через каждый контур трубопровода с помощью зонирующих клапанов или насосов и термостатов регулирует температуру в помещении.Стоимость установки водяного водяного пола варьируется в зависимости от местоположения и зависит от размера дома, типа укладки, напольного покрытия, удаленности участка и стоимости рабочей силы.

Типы напольных покрытий

Независимо от того, используете ли вы кабели или трубы, методы установки электрических и водяных излучающих систем в полах схожи.

Так называемые «мокрые» установки заключают кабели или трубы в твердый пол и являются старейшей формой современных систем теплого пола.Трубку или кабель можно заделать в толстую бетонную фундаментную плиту (обычно используемую в «плиточных» домах на ранчо, у которых нет подвалов) или в тонкий слой бетона, гипса или другого материала, установленного поверх чернового пола. Если используется бетон и новый пол не на твердой земле, может потребоваться дополнительная опора для пола из-за дополнительного веса. Чтобы определить несущую способность пола, проконсультируйтесь с профессиональным инженером.

Толстые бетонные плиты идеально подходят для хранения тепла от солнечных энергетических систем, которые имеют переменную тепловую мощность.Обратной стороной толстых плит является их медленное тепловое время отклика, что делает такие стратегии, как ночные или дневные задержки, трудными, если не невозможными. Большинство специалистов рекомендуют поддерживать постоянную температуру в домах с этими системами отопления.

Благодаря недавним инновациям в технологии полов, так называемые «сухие» полы, в которых кабели или трубы проходят в воздушном пространстве под полом, набирают популярность, главным образом потому, что сухой пол является более быстрым и менее дорогостоящим. строить. Но поскольку сухой пол предполагает обогрев воздушного пространства, система лучистого отопления должна работать при более высокой температуре.

Некоторые «сухие» установки включают подвешивание труб или кабелей под черным полом между балками. Этот метод обычно требует просверливания балок перекрытия для установки трубы. Под трубками также должна быть установлена ​​светоотражающая изоляция, чтобы направлять тепло вверх. Трубы или кабели также могут быть проложены над полом между двумя слоями черного пола. В этих случаях трубки для жидкости часто вставляются в алюминиевые диффузоры, которые распределяют тепло воды по полу, чтобы нагреть пол более равномерно.Трубки и диффузоры крепятся между планками обрешетки (шпалами), которые выдерживают вес нового чернового пола и готовой поверхности пола.

По крайней мере одна компания улучшила эту идею, сделав фанерный материал основания пола, изготовленный с канавками для труб и встроенными в них алюминиевыми пластинами рассеивателя тепла. Производитель заявляет, что благодаря этому продукту система лучистого пола (для нового строительства) значительно дешевле в установке и быстрее реагирует на изменения температуры в помещении.Такие продукты также позволяют использовать вдвое меньше труб или кабелей, потому что теплопередача пола значительно улучшена по сравнению с более традиционными сухими или влажными полами.

Напольные покрытия

Керамическая плитка является наиболее распространенным и эффективным напольным покрытием для лучистого теплого пола, поскольку оно хорошо проводит тепло и добавляет теплоаккумулятор. Можно также использовать обычные напольные покрытия, такие как винил и листы линолеума, ковровые покрытия или дерево, но любое покрытие, изолирующее пол от комнаты, снизит эффективность системы.

Если вам требуется ковровое покрытие, используйте тонкий ковер с плотной набивкой и укладывайте как можно меньше коврового покрытия. Если в некоторых комнатах, но не во всех, будет напольное покрытие, тогда в этих комнатах должен быть отдельный контур для труб, чтобы система обогревала эти помещения более эффективно. Это связано с тем, что вода, текущая под крытым полом, должна быть более горячей, чтобы компенсировать напольное покрытие. Деревянный пол должен быть ламинированным, а не массивным, чтобы уменьшить вероятность усадки и растрескивания древесины в результате высыхания под воздействием тепла.

Излучающие панели

Настенные и потолочные излучающие панели обычно изготавливаются из алюминия и могут нагреваться либо электричеством, либо трубами, по которым проходит горячая вода, хотя последнее создает опасения по поводу утечек в настенных или потолочных системах. Большинство имеющихся в продаже излучающих панелей для домов имеют электрическое отопление.

Как и любой другой тип электрического обогрева, излучающие панели могут быть дорогими в эксплуатации, но они могут обеспечивать дополнительный обогрев в некоторых комнатах или могут обеспечивать обогрев пристройки дома, когда расширение традиционной системы обогрева нецелесообразно.

Излучающие панели имеют самое быстрое время отклика среди всех отопительных технологий и - поскольку панели можно индивидуально контролировать для каждой комнаты - функция быстрого отклика может привести к экономии затрат и энергии по сравнению с другими системами, когда комнаты нечасто заполняются. Входя в комнату, человек может увеличить температуру и почувствовать себя комфортно в течение нескольких минут. Как и в любой системе отопления, установите термостат на минимальную температуру, которая предотвратит замерзание труб.

Панели излучающего отопления работают в зоне прямой видимости - вам будет наиболее комфортно, если вы окажетесь близко к панели. Некоторые люди считают потолочные системы неудобными, потому что панели нагревают им верхнюю часть головы и плечи более эффективно, чем остальную часть тела.

Реконструкция 101: 5 вещей, которые нужно знать о теплых полах

Кто-нибудь может устоять перед ощущением ходьбы босиком по теплому полу? Если вы только приступаете к ремонту или строительству нового дома, подумайте об установке лучистого отопления (также известного как пол с подогревом) - энергоэффективного способа согреться в холодные месяцы.Как архитектор, который руководил многими реконструкциями и пережил их, я испытал на себе лучистые полы с подогревом в домах других людей и жажду этого в своем собственном. Вот краткая информация по этой теме: Продолжайте читать, если вы готовы взорвать полы во имя рентабельного и энергоэффективного отопления.

Вверху: В деревенском домике, спроектированном архитектором на южной оконечности Пьюджет-Саунд, тепло проходит через бетонные полы. См. Больше в «Кабина Пьюджет-Саунд, которая слегка покоится на ландшафте».

1.Что такое лучистый пол с подогревом?

Изобретенный технически подкованными древними римлянами, у которых были рабы, раздувающие дровяные костры под высокими мраморными полами, лучистое напольное отопление представляет собой систему подогрева пола, которая проводит тепло через поверхность пола, а не через воздух (как в обычных системах воздушного отопления).

Вверху: зимой вы каждое утро просыпаетесь и кладете босые ноги на теплые дубовые доски. Фотография из семейного дома Динесен: исторический ремонт для датских дизайнеров.

2. Как работает теплый пол?

Двумя наиболее распространенными типами систем лучистого теплого пола являются электрические (нагрев через электрические провода) и гидронные (тепло через трубы с горячей водой), обе из которых расположены под полом. Вот их сравнение: электрические системы лучистого теплого пола проще и доступнее в установке, но они более дороги в эксплуатации, что делает их идеальными для обогрева небольших площадей. Гидравлические системы менее дороги в эксплуатации, поэтому они хорошо подходят для больших площадей и даже целых домов.Предостережение заключается в том, что они имеют более высокие начальные затраты, потому что их сложнее установить и для них требуется подогретая вода от бойлера или водонагревателя. Чтобы узнать больше о плюсах и минусах каждой системы, а также о том, какая из них может быть лучше вам подобрана, см. «Теплый пол: электрическое или водяное отопление» от подрядчика из Сан-Франциско Джеффа Кинга из Jeff King & Co., члена Директории архитекторов и дизайнеров Remodelista. .

Вверху: установка системы электрического лучистого обогрева от подрядчика Jeff King & Co.

3. Каковы преимущества лучистого теплого пола?

Теплый пол с подогревом не только согревает пальцы ног, но и обеспечивает комфортную температуру для всего тела. Волны инфракрасного излучения, поднимающиеся от пола, нагревают строительную массу, гарантируя, что тепло не будет потеряно для окружающих поверхностей. В обычной системе воздушного отопления нагретый воздух (вместе с пылью и аллергенами) поднимается к потолку и снова опускается вниз по мере понижения его температуры, что затрудняет согревание пальцев ног, даже если все выше ваших плеч кипит.«Мы ощущаем чистое тепло благодаря лучистому теплому полу. По мере того как мы нагреваемся от ног, мы остаемся теплее при более низкой температуре », - говорит подрядчик Джефф Кинг. Эффективная доставка тепла и комфорта: что не понравится?

Вверху: Схема слева иллюстрирует принцип лучистого теплого пола, при котором нагретые поверхности передают тепло всем окружающим объектам. Нет потери тепла, потому что все находится при одинаковой температуре. На диаграмме справа показано, как нагретый воздух в обычной системе принудительной подачи воздуха поднимается к потолку, а затем возвращается вниз в виде холодного воздуха.Это объясняет, как можно оставаться холодным, когда термостат показывает 72 градуса. Диаграмма из семинара по устойчивому развитию.

Как работает теплый пол

При выборе системы лучистого теплого пола (RFH) вы выбираете либо электрическую, либо водяную. Энергия, необходимая для обогрева всего дома с помощью электрической системы RFH, не является рентабельной, поэтому, если вы отапливаете весь дом, вам подойдет Hydronic . Вы строите новый дом или ремонтируете старый дом? Если это новое строительство, вероятно, лучшим выбором будет гидронная система.Вы можете установить гидронные системы в существующем доме, но вам придется разорвать пол, что дорого и требует много работы.

Допустим, вы выбрали гидравлическую систему RFH. Первое, что вам следует знать, это то, что это будет стоить вам больше, чем стандартная печь. Система приточной вентиляции для дома площадью 2000 квадратных футов (610 квадратных метров) будет стоить от 3800 до 4500 долларов. Установка водяного водяного теплого пола с бойлером будет стоить от 7000 до 13000 долларов. Однако система RFH более эффективна, на 40 процентов, и служит дольше.Стандартные печи служат от 10 до 25 лет, а система RFH - до 40 лет.

Гидронная система предлагает еще одно преимущество - вы можете использовать различные источники для нагрева воды:

  • Жидкотопливный котел
  • Газовый котел
  • Керосиновый, газовый или солнечный водонагреватель

Решение Какой источник тепла использовать, зависит от того, насколько велик ваш дом и насколько холодно в том месте, где вы живете. Например, если у вас большой дом с высокими потолками и вы живете в Канаде, вам, скорее всего, понадобится котельная.С другой стороны, если вы строите дом меньшего размера во Флориде, вы можете обойтись обычным водонагревателем.

Итак, вы решили, что вам нужна газовая котельная в вашем недавно построенном доме. Перед укладкой пола ваш специалист RFH или генеральный подрядчик должен установить вашу систему. Есть два типа установки - мокрый или сухой . При влажной укладке уложите либо бетонную плиту под черным полом, либо тонкий лист бетона между черным полом и поверхностью.При сухой установке трубы размещаются непосредственно под черным полом во время строительства, без бетона сверху. Поверхность пола - древесина твердых пород, плитка или ковровое покрытие - идет поверх чернового пола и забирает тепло непосредственно из труб.

Бетон действует как тепловая масса , удерживая тепло, так что у вас есть большой горячий блок под полом. Бетон обязан своей способностью сохранять тепло благодаря своей плотности и низкой проводимости. Дерево обладает очень высокой проводимостью - подумайте о том, как быстро деревянные настилы или скамейки остывают, когда садится солнце.Из-за этой тепловой массы системам с влажной установкой требуется больше времени для нагрева и работы. Те, у которых установлена ​​сухая установка, дешевле, но работают при более высоких температурах, потому что нет тепловой массы для хранения тепла. Им также требуется отражающая изоляция под трубками, чтобы направлять тепло вверх.

Ваш бойлер или водонагреватель подключен к коллектору - системе отдельных труб, по которым вода из одного источника направляется в разные зоны.Таким образом, вы можете обогревать каждую зону вашего дома отдельно с помощью одного программируемого термостата. Из коллектора горячая вода подается через патрубок PEX с помощью рециркуляционного водяного насоса. PEX - это герметичные, нетоксичные, гибкие полиэтиленовые трубки, способные выдерживать высокие температуры.

Техническое обслуживание гидравлической системы минимально - котел требует ежегодного осмотра, но большинство современных насосов используют воду для смазки деталей и не требуют особого обслуживания.Однако, если ваша система сломается, вам нужно будет нанять профессионала, потому что исправить это может быть сложно. К тому же это дорого. В некоторых случаях блок не подлежит ремонту и подлежит замене, что стоит примерно столько же, сколько и первоначальная установка.

Существует множество переменных, но хорошая новость заключается в том, что ваш специалист по RFH может помочь вам выбрать различные варианты.

Теперь, когда мы узнали о гидравлических системах RFH, давайте узнаем об электрических вариантах RFH.

Электрический теплый пол: основы

Системы лучистого теплого пола нагревают комнату с помощью системы труб или проводов, которые проходят под поверхностью пола и мягко излучают тепло вверх в комнату. Такие системы предлагают хороший способ обогрева пристройки к помещению, где сложно расширить существующие воздуховоды HVAC, и они особенно эффективны на поверхностях пола, которые естественно холодные на ощупь, такие как камень, бетон или керамическая плитка. Теплые полы также могут быть хорошим выбором в больших, высоких помещениях, поскольку источник тепла исходит на уровне пола, где отопление наиболее необходимо.И особенно в комнатах, где вы ходите босиком (ярким примером является ванная комната), сияющий пол обеспечивает беспрецедентный комфорт.

Системы теплого пола бывают нескольких стилей, но одним из наиболее популярных является электрическая система, в которой проволочная сетка или петли отдельных проводов проходят по полу под поверхностью, создавая тепло за счет естественного сопротивления, возникающего при прохождении электричества. металлические провода.

Анатомия системы электрического лучистого теплого пола

Принцип лучистого теплого пола существует уже много веков.В Древнем Риме, например, многие общественные здания имели систему туннелей под каменными полами, по которым циркулировал воздух, нагретый дровами. В современном электрическом приспособлении тонкие нагревательные кабели, проложенные под поверхностным полом - чаще всего керамической плиткой, - нагревают пол так же, как электрическое одеяло. Обычно они работают от собственной электрической цепи на 15 или 20 ампер, управляемой настенным термостатом. Часто такие системы используются для обеспечения дополнительного тепла и устанавливаются во время проектов реконструкции.

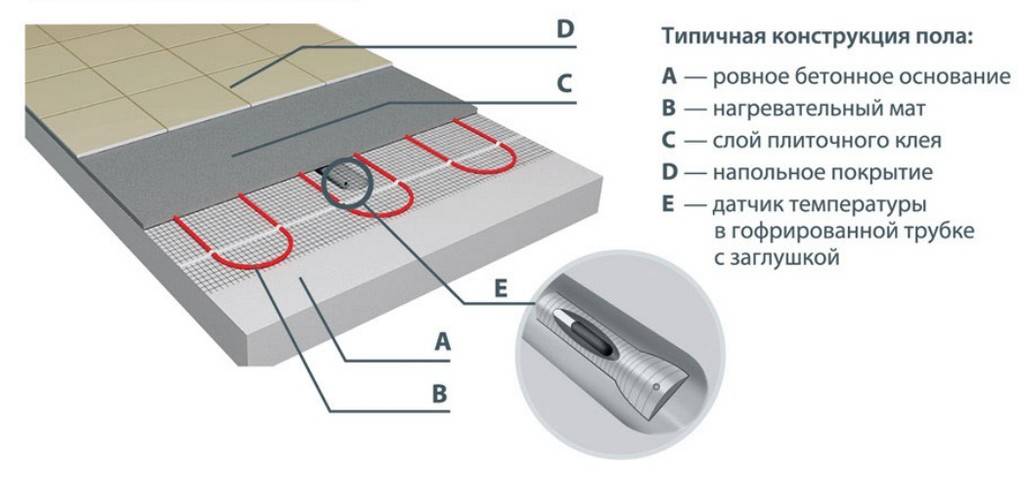

Большинство электрических излучающих полов включают в себя укладку полос электрического покрытия на черный пол, соединенных вместе и подключенных к электрической цепи и термостату линейного напряжения, и закрепленных на месте покрытием из тонкозастывающего раствора. Поверх электрических матов укладывается поверхностное напольное покрытие. В этих матовых системах вы можете обрезать куски по размеру, чтобы они соответствовали неровным поверхностям, хотя, как правило, лучше использовать полноразмерные маты. В идеале коврики покрывают большую часть пола, но можно также ограничить обогрев зонами, по которым вы обычно ходите.В других системах отдельные провода проходят через пол в ванной на расстоянии около 3 дюймов друг от друга и закрепляются тонким слоем клея. Для полов из керамической или каменной плитки электрические маты или провода устанавливаются поверх цементной плиты, на которую затем кладется керамическая плитка.

Плюсы

  • Системы электрического лучистого отопления, находящиеся в пределах тепловых масс (например, между цементной плитой и керамической плиткой), могут сохранять тепло в течение длительного времени даже после отключения питания.

  • Электрические системы лучистого пола предлагают незаметный способ обогрева пола. При правильной настройке температуры трудно даже обнаружить, что излучаемое тепло работает.

  • Эти системы могут помочь снизить общие расходы на отопление - ваши системы отопления, вентиляции и кондиционирования воздуха или обогреватели не должны работать так тяжело, чтобы обогревать комнату.

  • Эти системы идеально подходят для использования под естественно холодными поверхностями, такими как керамическая и каменная плитка, или на бетонных плитах.

  • Электрические системы легко установить во время реконструкции.

  • Излучающие системы в целом более рентабельны, чем другие средства дополнительного электрического отопления, такие как обогреватели.

  • Электрические системы являются наиболее удобными для самостоятельного использования из вариантов лучистого пола.

Минусы

  • Эти системы сложно установить задним числом, так как напольное покрытие необходимо снимать.Они наиболее практичны во время нового строительства или во время крупных проектов реконструкции.

  • Они более эффективны для обогрева поверхности пола «на ощупь», чем для обогрева всей комнаты (хотя в качестве основного источника тепла можно использовать лучистые полы с подогревом).

  • Электрооборудование для домашнего использования дороже в эксплуатации, чем водяное лучистое отопление.

  • Оборванные провода застревают между поверхностями пола, и их трудно обнаружить, обрыв или закороченный провод, и еще труднее отремонтировать.

  • Излучающий пол с подогревом менее эффективен под ковровым покрытием, твердой древесиной или винилом, поскольку тепло может удерживаться между изолирующим поверхностным слоем и черным полом.

Стоимость

Вы можете рассчитывать заплатить не менее 8 долларов за квадратный фут как минимум за материалы для электрического излучающего пола. Для целей оценки от 10 до 12 долларов за квадратный фут - это безопасная цифра, которую можно использовать только для материалов. В среднем, на профессиональную установку плюс материалы вы планируете потратить около 16 долларов на квадратный фут.

Хотя это зависит от того, где вы находитесь, и от стоимости электричества, вы можете рассчитать эксплуатационные расходы примерно от 0,50 до 1 доллара США в день для ванной комнаты размером 8 x 10 футов, если система работает 24 часа в сутки (регулируется термостатом). . При работе 8 часов в день затраты на ту же ванную комнату размером 8 x 10 футов составляют от 0,25 до 0,35 доллара в день.

Альтернативные формы теплого пола

Менее распространенная, но также доступная система водяных полов с подогревом (горячая вода).В гидравлических системах трубы для воды, нагретой центральным бойлером или водонагревателем, циркулируют под полом. Системы водяного теплого пола чаще используются в новостройках для создания систем отопления всего дома. Затраты на установку значительно выше, чем у других систем центрального отопления, но водяные излучающие системы чрезвычайно эффективны и предлагают гораздо более низкие текущие эксплуатационные расходы - примерно на одну треть меньше, чем у систем принудительного вентилирования.

Системы лучистого отопления - полы

Типы лучистого теплого пола

Есть три типа лучистого теплого пола:

  • Теплые воздушные полы (воздух - теплоноситель)
  • Электрические теплые полы
  • Теплые водяные (гидронные) теплые полы.

Инструкции: сравните обычное отопление плинтусом с лучистым теплом пола, нажав кнопку ниже.

Отделка: Сравнение систем отопления дома

Типы установки

Все три типа лучистого теплого пола (воздушное, электрическое, водяное) можно подразделить по типу установки:

  • Те, которые используют большую тепловую массу пола из бетонных плит или легкого бетона над деревянным черным полом (это называется «мокрой укладкой»).

    Бетонный теплый теплый пол

  • Те, в которых установщик «заживает» трубы излучающего пола между двумя слоями фанеры или прикрепляет трубы под готовым полом или черным полом («сухой монтаж»).

    Теплый пол из дерева

Экономическая эффективность

Полы Radiant Air

Поскольку воздух не может удерживать большое количество тепла, лучистые воздушные полы экономически неэффективны в жилых помещениях и устанавливаются редко.

Электрические теплые полы

Электрические излучающие полы обычно рентабельны только в том случае, если ваша электроэнергетическая компания предлагает тарифы на время использования. Нормы времени использования позволяют «заряжать» бетонный пол теплом в непиковые часы (примерно с 21:00 до 6:00). Если тепловая масса пола достаточно велика, тепло, накопленное в нем, будет поддерживать комфорт в доме в течение восьми-десяти часов без каких-либо дополнительных электрических подключений. Такая практика позволяет сэкономить значительное количество долларов на электроэнергию по сравнению с отоплением по пиковым тарифам на электроэнергию в течение дня.

Инструкции: Нажмите кнопку воспроизведения, чтобы наблюдать за тем, как бетонный пол заряжается во время использования.

Как взимается плата за бетонный пол в течение срока использования

Гидравлические системы

Гидравлические (жидкостные) системы, популярные и экономичные системы для климата с преобладанием отопления, широко используются в Европе на протяжении десятилетий.

Гидравлические системы теплых полов перекачивают нагретую воду из бойлера по трубам, проложенным под полом.Температура в каждой комнате регулируется путем регулирования потока горячей воды через каждый контур труб с помощью системы зонирующих клапанов или насосов и термостатов.

Инструкции: Нажмите кнопку воспроизведения, чтобы увидеть, как работает система водяного теплого пола.

Система водяного теплого пола

Установка

Мокрая установка - это самая старая форма современных систем теплого пола. При мокрой установке трубы закладываются в бетонную фундаментную плиту или в легкую бетонную плиту поверх чернового пола или поверх ранее залитой плиты.

Мокрая установка: перекрытие на грунте и перекрытие из тонких перекрытий

Новое поколение систем водяного отопления для пола, в которых используются нержавеющие трубы для горячей воды, в последние годы приобрело широкую популярность. Благодаря этому типу системы тепло распределяется равномерно, и полы теплые под ногами. Разнообразное отопительное оборудование может нагревать воду: водонагреватель или бойлер на природном газе или пропане, электрический котел, дровяной котел, тепловой насос, солнечный коллектор или даже геотермальную энергию.

Трубы для гидронной системы могут быть установлены в обычной бетонной плите или в легкой гипсоцементной плите.Его также можно прикрепить скобами к нижней стороне чернового пола, как показано на изображении ниже:

Установка скоб и сэндвич над рамным полом

Новое поколение систем водяного отопления: на этой фотографии изображены нержавеющие трубы для горячей воды, прикрепленные скобами к нижней стороне чернового пола.

Нержавеющие трубки для горячей воды

Теплые напольные покрытия

Хотя керамическая плитка является наиболее распространенным напольным покрытием для водяного отопления, можно использовать практически любое напольное покрытие.Однако некоторые работают лучше, чем другие. Часто требуются обычные напольные покрытия, такие как винил и листы линолеума, ковровые покрытия, дерево или голый бетон.

  • Ковровое покрытие
    Всегда следует помнить, что все, что может изолировать пол, также снижает или замедляет поступление тепла в пространство от системы пола, что, в свою очередь, увеличивает расход топлива. Если требуется ковровое покрытие, предпочтительнее тонкий ковер с плотной набивкой. Если в некоторых комнатах, но не во всех, будет напольное покрытие, тогда в этих комнатах должен быть отдельный контур труб, чтобы система обогревала эти помещения более эффективно, потому что вода, текущая под крытым полом, должна быть более горячей, чтобы компенсировать напольное покрытие.
  • Деревянный пол
    Большинство источников лучистых полов также рекомендуют использовать ламинированные полы вместо массивной древесины, что снижает вероятность усадки и растрескивания древесины в результате высыхания под воздействием тепла. Хотя можно использовать пол из массивной древесины, установщику настоятельно рекомендуется хорошо ознакомиться с системами излучающего пола, прежде чем пытаться укладывать пол из натурального дерева над системой излучающего пола. Большинство производителей и руководств, касающихся излучающих полов, предлагают рекомендации, которые помогут вам решить эти проблемы.

Инструкции: Доктор П. проводит ремонт, и ему необходимо купить новый пол. Предполагая, что в его доме используется лучистое тепло, помогите ему выбрать наиболее подходящий вариант напольного покрытия.

Трубопровод теплого пола

В системах теплого пола используются различные типы труб.

  • Медные или стальные трубы - В старых системах теплых полов использовались медные или стальные трубы, заделанные в бетонные полы. Если строитель не покрыл трубы защитным составом, химическая реакция между металлом и бетоном часто приводила к коррозии трубы и возможным утечкам.
  • PEX или резиновая трубка - Основные производители систем водяных излучающих полов в настоящее время используют поперечно-сшитый полиэтилен (PEX) или резиновые трубки с барьером для диффузии кислорода. Эти материалы зарекомендовали себя как более надежные, чем старые варианты труб. Добавки к жидкости также помогают защитить систему от коррозии.
  • Дефектная трубка - Недавно были сообщения о проблемах с резиновыми трубками, произведенными одним химическим производителем. Утечки возникают в металлических соединениях или фитингах, и в некоторых случаях трубки становятся жесткими и хрупкими.Пока не ясно, что вызывает эту проблему, но, теоретически, виной всему может быть чрезмерно высокая температура воды. Затягивание соединений и зажимов только временно устраняет утечки. Помните, что эта проблема касается только резиновых трубок определенной марки; это не имеет ничего общего с трубками из PEX, которые работают очень надежно в течение многих десятилетий. Поскольку цена на медные трубки сейчас значительно ниже, чем несколько лет назад, они снова набирают популярность благодаря своим превосходным теплопередающим свойствам по сравнению с трубками на пластиковой основе.

Как контролируются системы лучистого тепла

Инструкции: Щелкните горячие точки на изображении ниже, чтобы узнать, как управляются системы лучистого тепла.

Преимущества и недостатки систем теплого пола

Преимущества и недостатки систем лучистого теплого пола
Преимущества Недостатки
Системы излучающих полов позволяют равномерно обогревать весь пол, а не только в определенных местах, как в дровяных печах, системах горячего воздуха и других типах радиаторов. Не быстро реагирует на настройки температуры.
Помещение нагревается снизу вверх, сначала согревая ноги и тело. Относительно дорого в установке, но может сэкономить деньги в долгосрочной перспективе.
Лучистое напольное отопление также устраняет проблемы сквозняков, пыли и аллергенов, связанные с системами воздушного отопления. Требуются профессиональные установщики.
При использовании лучистого теплого пола вы можете установить термостат на несколько градусов ниже по сравнению с другими типами систем центрального отопления.
Нет обогревателей или радиаторов, которые препятствовали бы расстановке мебели и планам дизайна интерьера.

Бетонные полы с подогревом - Теплый пол

Современный бетон в Восточном Провиденсе, Род-Айленд

Обогрев дома с помощью печи с принудительной подачей воздуха - не единственный вариант, когда у вас бетонные полы. Вы можете сэкономить энергию и создать более здоровую и комфортную жилую среду, если сам пол будет распределять тепло от земли вверх через лучистую систему обогрева пола.

Наука, лежащая в основе лучистого напольного отопления, довольно проста: в бетонную плиту во время заливки устанавливаются трубы, по которым циркулирует горячая вода, или электрические нагревательные элементы, превращая тепловую массу бетона в незаметный радиатор теплого, равномерного тепла.

Найдите подрядчиков по бетонному полу для установки лучистого отопления.

Бетонный пол с подогревом дает следующие преимущества:

  • Твои ноги всегда жареные в тепле
  • Температура стабильная, и ее легко контролировать
  • Вы не почувствуете сквозняков и не услышите шума вдуваемого воздуха
  • Пыль или аллергены не попадают в ваш дом через вентиляционные отверстия

Лучше всего то, что вы обычно будете платить более низкие коммунальные расходы, чем при использовании системы с принудительной подачей воздуха, потому что лучистое отопление бетонного пола потребляет меньше энергии для достижения того же уровня комфорта.

Что делать, если у вас уже есть бетонный пол? Лучистое отопление по-прежнему возможно. Доступны новые ультратонкие электрические нагревательные маты, которые можно встраивать в тонкозатвердевшие цементные или гипсовые покрытия, что позволяет переоборудовать существующие плиты без значительного увеличения высоты пола. Здесь вы найдете дополнительную информацию о том, что такое излучающее напольное отопление, как оно работает, о преимуществах излучаемого тепла и где найти монтажников.

Информация о лучистом отоплении

Что такое теплый пол?

Что такое лучистая энергия? Вот отличное описание, предоставленное Radiant Professionals Alliance: Держите руку над чашкой кофе и почувствуйте тепло.Логичный вывод - жар нарастает. Возможно, логично, но неверно!

«Горячий воздух» поднимается, но «тепло» может распространяться во многих направлениях. Вот почему вы можете почувствовать тепло чашки кофе, если приложите к ней руку. Передача лучистой энергии вызвана тем, что теплая поверхность отдает тепло более холодной поверхности.

Подумайте, как солнце (10 000 ° F) нагревает землю (61 ° F). Солнце излучает свою энергию на землю. Лучистая энергия поглощается землей и выделяется в виде тепла.

Система лучистого теплого пола просто излучает тепло от пола вверх, обеспечивая оптимальный комфорт и многие другие преимущества.

Преимущества внутрипольного отопления

Теплый пол
Время: 01:04
Посмотрите обзор преимуществ установки системы лучистого теплого пола в бетонные полы.

Помимо экономии на счетах за отопление, лучистые полы с подогревом имеют много других преимуществ. Ознакомьтесь с некоторыми другими вескими причинами для установки теплого пола ниже.

Комфортные бетонные полы

Благодаря лучистому теплу с бетонным полом в вашем доме больше не будет горячих или холодных точек - просто ровное, спокойное тепло без сквозняков. В отличие от тепла от системы приточного воздуха, которое быстро поднимается к потолку, тепло от лучистого пола равномерно распределяется по комнате и концентрируется на уровне пола, где находятся люди. Вы также сможете комфортно ходить по бетонному полу босиком круглый год, даже зимой.

Более здоровое качество воздуха в помещении

Излучающее напольное отопление - более здоровая альтернатива традиционному воздушному отоплению, поскольку воздух не проходит через пыльные или грязные воздуховоды, которые могут распространять переносимые по воздуху загрязнители по всему дому.Лучистое тепло также не увеличивает проникновение наружного воздуха. Эта беспыльная операция может быть особенно полезной для людей, страдающих аллергией, астмой и другими проблемами с дыханием. Вы можете дополнительно оптимизировать качество воздуха, установив декоративный бетонный пол и оставив его незащищенным, вместо того, чтобы устанавливать ковровое покрытие (см. Почему бетон - здоровая альтернатива).

Сияющее тепло невидимо и бесшумно

Один из самых больших плюсов лучистого тепла - то, что он невидимый и бесшумный.Система полностью скрыта под полом и не загромождает стены и комнаты вентиляционными отверстиями, плинтусами или настенными радиаторами. Это также дает вам большую свободу при расстановке мебели. Вы также не услышите шум вентиляторов приточно-вытяжной системы или лязг труб настенного радиатора. Кроме того, что вы чувствуете тепло и комфорт, вы даже не заметите, что система работает.

Экологичность с лучистым теплым полом

Благодаря своей энергоэффективности и чистому теплу без сквозняков бетонные лучистые полы с подогревом обладают многочисленными экологическими преимуществами.Вот некоторые из них:

  • Меньше энергии требуется для достижения лучшего теплового комфорта при более низких настройках термостата.
  • Пропускная способность воды в 3500 раз превышает способность переносить энергию.
  • Может использоваться с различными энергоэффективными источниками тепла, такими как солнечные и геотермальные.
  • Улучшение качества воздуха в помещении.
  • Излучающие системы, в которых вместо медных труб используются трубы из полиэтиленгликоля, ускоряют подачу горячей воды и сокращают потери воды. Стенки труб из PEX обеспечивают лучшую изоляцию, чем медь.
  • Уменьшает количество строительных материалов, необходимых для скрытия воздуховодов и компенсации высоты потолка.
  • Обеспечивает большую полезную площадь, что позволяет уменьшить пространство без ущерба для удобства проживания.

Внутрипольное лучистое отопление также может способствовать экологическому строительству в рамках двух недавно введенных национальных программ: LEED (Лидерство в энергетике и экологическом дизайне) для домов (см. Национальную программу сертификации зеленых домов) и Национальной ассоциации домостроителей. Программа зеленого строительства.Ассоциация излучающих панелей работала с NAHB над разработкой рекомендаций по экологическому строительству домов, которые были выпущены в 2005 году. Рекомендации RPA по установке систем лучистого панельного отопления и систем снега / льда включены в качестве признанного стандарта проектирования для получения баллов за зеленые здания. Кроме того, строители могут зарабатывать баллы за использование сертифицированного специалиста RPA для установки системы.

Как утеплить бетонные полы

Двумя наиболее распространенными методами теплого пола являются:

  • Электрически, через нагретые кабели, сетку, предварительно отформованные маты или элементы, залитые в пластиковую пленку
  • Гидравлически, через трубопровод, по которому циркулирует вода, нагретая бойлером или водонагревателем

Ваш выбор часто будет зависеть от затрат на электроэнергию в вашем районе и размера проекта.По данным Ассоциации излучающих панелей, электрические системы обычно дешевле, чем гидронные системы, потому что они проще в конструкции. Если вы живете в районе, где электричество более доступно, чем другие варианты энергоснабжения, вам может подойти электричество. Большинство систем работают от 120 или 240 вольт и требуют отдельного автоматического выключателя. Однако доступны низковольтные системы, которые могут работать от напряжения всего 24 В, с использованием трансформатора для снижения сетевого напряжения, согласно RPA.Некоторые электрические лучистые системы предназначены только для обогрева полов в определенных помещениях; другие предназначены для использования в качестве основного отопления всего дома.

С гидравлическими системами у вас больше гибкости при выборе источника питания. Котел, который нагревает воду, может работать от электричества и практически любого топлива (включая природный газ, пропан, масло и дрова). Вы также можете использовать экологически чистые альтернативные источники тепла, которые не потребляют ископаемое топливо, например геотермальный тепловой насос или солнечную энергию.Однако не всегда нужно покупать отдельный котел. Вы можете сэкономить деньги и использовать тот же водонагреватель, который вы используете для горячей воды, и получить от него двойную нагрузку. Доступны новые высокоэффективные водонагреватели, достаточно мощные, чтобы обеспечивать как тепло помещения, так и горячую воду.

Трубка PEX vs. металлическая труба:

Обогрев бетонных полов с помощью воды - не новая технология. В 1930-х годах архитектор Фрэнк Ллойд Райт пропустил горячую воду через бетонные полы многих своих построек.В тысячах домов-трактиров, построенных в Левиттауне на Лонг-Айленде и в районе залива Сан-Франциско в 1950-х годах, также использовалась система, в которой нагретая вода циркулировала по стальным или медным трубам, встроенным в бетонные плиты пола. К сожалению, многие из этих старых систем вышли из строя, потому что металлические трубы вступили в химическую реакцию с бетоном и, в конечном итоге, корродировали и протекли.

Сегодня в большинстве гидравлических систем вода циркулирует по трубкам PEX - прочному, гибкому пластику, изготовленному из сшитого полиэтилена.PEX обладает свойствами, которые делают его идеальным для систем водяного отопления и сантехники. В отличие от медных труб, PEX гибкий и легко укладывается извилистыми петлями, огибает углы и препятствия. Он также противостоит коррозии и образованию накипи, устраняет стук, глушит звук текущей воды и обеспечивает герметичное уплотнение без необходимости пайки.

Компоненты системы теплого пола

Вот компоненты, необходимые для системы лучистого теплого пола:

  • Источник тепла - это может быть электричество, солнечная энергия, природный газ, пропан, масло, дрова или любой другой источник тепла.
  • Котел - содержит воду для подогрева
  • Насос - для циркуляции воды по трубке, расположенной под полом.
  • Трубы - вода будет циркулировать по трубам, идущим под полом в бетоне, под деревянными полами или на черновом полу из дерева, сборного железобетона или монолитного бетона.
  • Квалифицированный установщик системы - Компания, которая проектирует систему лучистого теплого пола, также может установить систему. Ищите список довольных клиентов.См. Наем подрядчика.
  • Квалифицированный проектировщик систем - как и любая механическая система, квалифицированный и опытный дизайнер должен разрабатывать системы лучистого теплого пола.

Разработчик будет знать, какие компоненты хорошо работают вместе, мощность различных систем, особенности установки в вашем регионе, а также гарантии и надежность производителя.

Проектировщик должен провести анализ потерь тепла в вашем доме или здании для каждой комнаты, а также пошаговый процесс определения размеров системы.

Источники информации:

2018 Radiant Comfort Guide, Radiant Professionals Alliance

типов систем | | Теплый пол своими руками

Наши системы производятся в США !!

Мы предлагаем неограниченную техническую поддержку ~ бесплатно 866-теплые пальцы ног (927-6863)

* Мы отправляем по всему миру ~ все 50 штатов, Мексика и все провинции Канады *

В этом разделе описаны многие типы систем лучистого отопления вместе с многочисленными фотографиями и схемами из реальной жизни.Каждая система представляет собой качественную, недорогую, высокоэффективную конструкцию, которая дешевле в обслуживании и эксплуатации.

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И НАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПРОСТРАНСТВ»! Эти устройства не являются вашими «типичными» водонагревателями, так что пусть вас не обманет компактный размер! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы для лучистого отопления.Мы предлагаем устройства, которые будут нагревать как вашу лучистую (отопление), так и горячую воду.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытая, закрытая или теплообменник, или тип необходимого вам источника топлива, пропан, природный газ, электрическая или масляная ... Компания Radiant Floor позаботится о вас !!!

Тепло в вашем доме - это обзор системы лучистого теплого пола, включая зоны, источники тепла и механические компоненты.

Открытая система использует один источник тепла, ваш водонагреватель для бытового потребления, как для подогрева пола, так и для горячего водоснабжения.

Подход закрытой системы использует специальный источник тепла для излучающего тепла пола.

В системе теплообменника используется эффективный теплообменник для отделения питьевой воды от замораживания пола.

Отопление воды с помощью солнечной энергии - Рост цен на топливо и современные технологии делают солнечные водонагревательные системы очень привлекательными для многих приложений лучистого отопления, стремящихся как к экономии, так и к экологичности.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
