Естественная Вентиляция в Частном Доме: Устройство, Схемы

Для комфортного проживания человека в доме требуется достаточное количество кислорода. Длительное нахождение в непроветриваемом помещении приводит к сонливости, быстрой утомляемости, а в случае регулярной нехватки свежего воздуха даже серьезным заболеваниям дыхательной системы и систем кровообращения. Монтаж систем естественной вентиляции в частном доме или квартире поможет избежать подобных негативных явлений.

Принцип действия

Читайте также:   Перегородки в квартире: виды, функциональное назначение, популярные материалы для обустройства (130+ Фото & Видео) +Отзывы

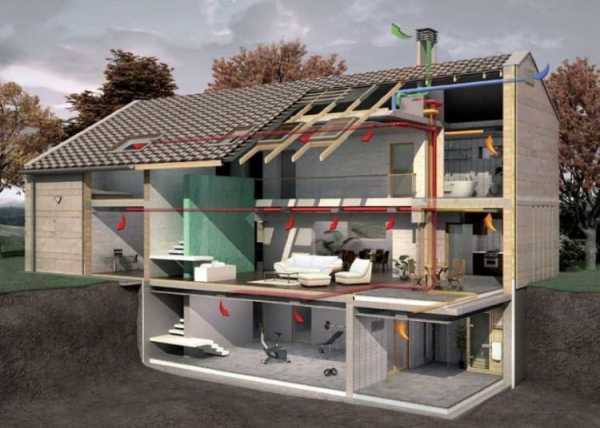

Синими стрелками показано направление притока воздуха в помещение, красными – его вывод

Наших предков вентиляция жилых помещений волновала гораздо меньше. Деревянные окна с неплотно прилегающими стеклами, не слишком герметичные двери вполне обеспечивали достаточную естественную вентиляцию без каких-либо дополнительных устройств. Отверстия для притока и вывода отработанного воздуха оборудовались лишь в подвальных помещениях и погребах.

С приходом на строительный рынок современных отделочных материалов и пластиковых окон вопрос обеспечения вентиляции жилых помещений встал более остро. Отсутствие в домах малейших щелей привело к появлению конденсата и спертого воздуха. Если и вы стали замечать, что в доме появился их избыток, и длительное нахождение в помещении приводит к дискомфорту, самое время позаботится о естественной (а в некоторых случаях и искусственной) вентиляции.

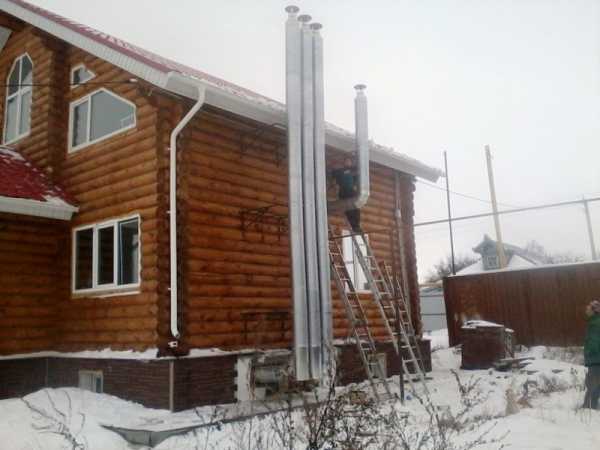

Вентиляционный выход на кровлю

Как сделать «правильную» естественную вентиляцию в частном доме? При проектировании подобной системы очень важно понять принцип ее работы. Ведь циркуляция воздуха будет зависеть только от правильности расчетов. Малейшей ошибки будет достаточно для образования застоев воздушных масс.

Естественная вентиляция в помещениях функционирует за счет перепада давления. При этом:

  • теплый воздух поднимается только вверх; холодный же находится внизу (он движется в ту сторону, где давление ниже, то есть к потолку, где теплый воздух менее плотен)
  • в зимнее время из-за разницы температур (а значит, и давления) вентиляция функционирует лучше
  • воздуху необходимо обеспечить свободный проход по всему дому; для правильного распределения воздушных потоков желательно продумать расположение помещений и межкомнатных перегородок еще на этапе строительства
вернуться к меню ↑

Достоинства и недостатки

Читайте также:   Дверной проем без двери: обустройство, идеи отделки и оформления на кухне, балконе, в зале (105+ Фото Видео) +Отзывы

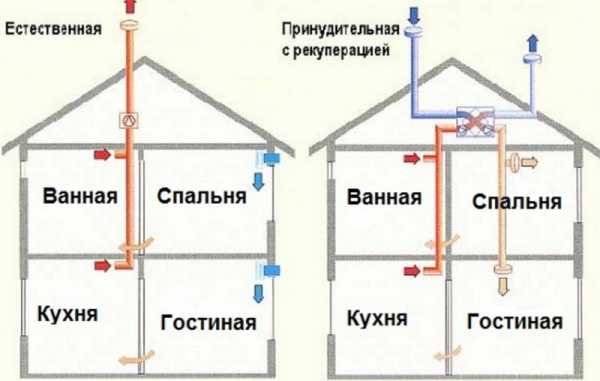

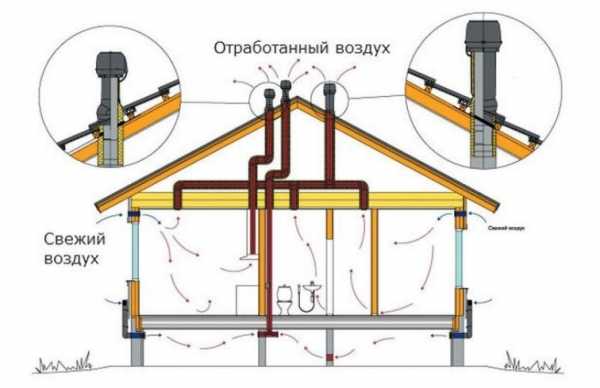

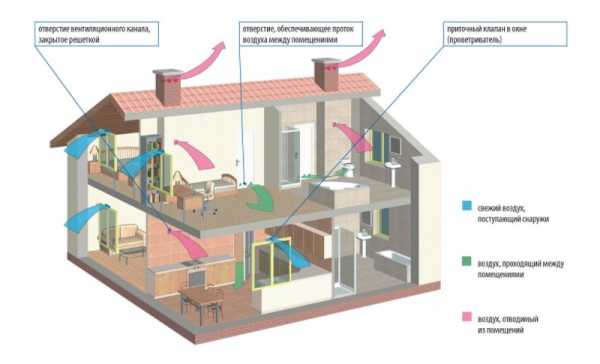

Схема естественной вентиляции в частном доме

Перечислим основные плюсы подобных устройств:

ПЛЮСЫ:

  • теплый воздух поднимается только вверх; холодный же находится внизу (он движется в ту сторону, где давление ниже, то есть к потолку, где теплый воздух менее плотен)
  • в зимнее время из-за разницы температур (а значит, и давления) вентиляция функционирует лучше
  • воздуху необходимо обеспечить свободный проход по всему дому; для правильного распределения воздушных потоков желательно продумать расположение помещений и межкомнатных перегородок еще на этапе строительства

Хотя недостатков у вентиляционных систем немало, их вполне можно минимизировать при грамотном и продуманном монтаже. К ее минусам можно отнести:

МИНУСЫ:

  • недостаточный приток воздуха в летний период, когда перепады температур в помещении и на улице, особенно при отсутствии ветра, незначительны; в этом случае поможет обычное проветривание дома с открытыми окнами и дверьми
  • наличие сквозняков в холодное время года; забор воздуха зимой можно чуть уменьшить, отрегулировав клапан вентиляционного отверстия; учтите также, что в «чистых» помещениях должно располагаться только приточное отверстие; если здесь же установить и вытяжку, вы получите лишь сквозняк и значительную потерю тепла; воздух обязательно должен проходить по всем помещениям
  • в определенных условиях (к примеру, смене направления ветра или температуре в помещениях ниже, чем на улице) вентиляция может начать работать в обратном направлении: забор воздушных масс начинается из вытяжки; но подобное явление возможно лишь при недостаточном количестве отверстий для притока воздуха
  • в малоэтажных зданиях из-за недостаточного перепада высот естественная вытяжка может работать слабо, поэтому воздуховод следует поднимать на достаточную высоту выше конька

Естественной вентиляции будет недостаточно, пожалуй, лишь при расположении дома в загазованном районе. В этом случае используются принудительные вытяжные системы с многоступенчатой фильтрацией. Их монтаж требуется также при значительной площади помещений.

Пластиковые трубы для воздуховодов использовать крайне нежелательно. В них будет скапливаться пыль, мешающая нормальному прохождению воздуха. Плюс в ветреную погоду воздуховоды будут шуметь. Поэтому для их обустройства лучше использовать специальные антистатические трубы.

вернуться к меню ↑

Расчет производительности системы

Читайте также:   Секреты шумоизоляции стен в квартире: используем современные материалы и технологии (25+ Фото & Видео) +Отзывы

Расчет площади воздуховода

Диаметр и длину воздуховодов проще просчитать с помощью онлайн-калькулятора. Но принцип расчетов во избежание ошибок все же знать нужно.

Все помещения в доме условно делят на «грязные», требуемые более интенсивного проветривания (кухня, туалет, ванная, прачечная и пр.) и жилые «чистые». По СНиП, воздух в «грязных» помещениях требуется обновлять со скоростью 60 куб. м в час. При наличии же газовой плиты в кухне скорость обновления увеличивают до 100 кубометров. Для санузлов эта цифра чуть ниже – 25 куб. м, а для прачечных она равна 90 куб. м в час.

В «грязных» помещениях используется принудительная вентиляция. Для этого на кухне предусматривается отдельный канал из оцинкованной стали, идущий вертикально, без колен. Допускается объединение его только с вентканалом ванной.

Для «чистых» помещений (жилых комнат и коридоров) проветривание снижается до 3 куб. м в час. Для кладовых достаточно 0,5 кубометров. Остается рассчитать, сколько воздуха в час требуется вывести из этих помещений.

Существует еще один способ, при котором воздухообмен рассчитывается в зависимости от количества проживающих в доме. Нормой при этом считается приток свежего воздуха около 30 куб. м в час на одного человека. В южных районах эту цифру лучше увеличить до 40. Для северных районов, где плотность воздуха ниже, достаточно будет 20 куб. м. К полученной сумме (по количеству проживающих) необходимо прибавить еще 30 куб. м для кухни.

вернуться к меню ↑

Виды естественной вентиляции

Читайте также:   Как сделать дренаж на участке своими руками: отводим излишки воды на разных типах почвы, правильно и недорого (20 Фото & Видео) +Отзывы

Вывод вентиляции на кровлю

Для обеспечения нормального воздухообмена в помещениях большой площади одного-единственного воздуховода будет недостаточно.

Вентсистем должно быть несколько:

вернуться к меню ↑

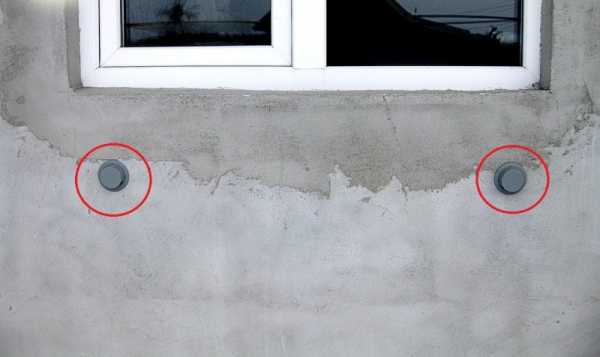

Приточные отверстия в стенах

Читайте также:   Отмостка вокруг дома: виды, устройство, схематические чертежи, инструкция как правильно сделать своими руками (30 Фото & Видео) +Отзывы

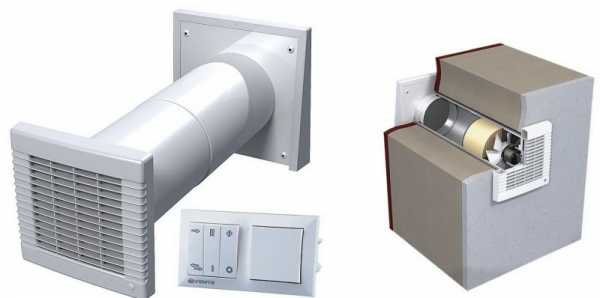

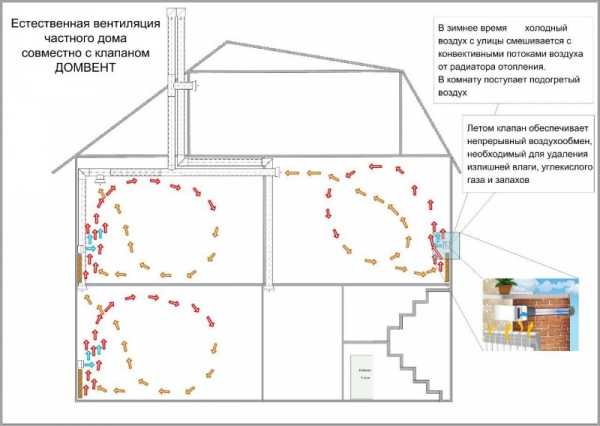

Приточный клапан в стене дома

Чтобы не нарушать герметичность окон, можно предусмотреть приточную вытяжку прямо в стенах помещений. Опишем этот процесс подробно:

вернуться к меню ↑

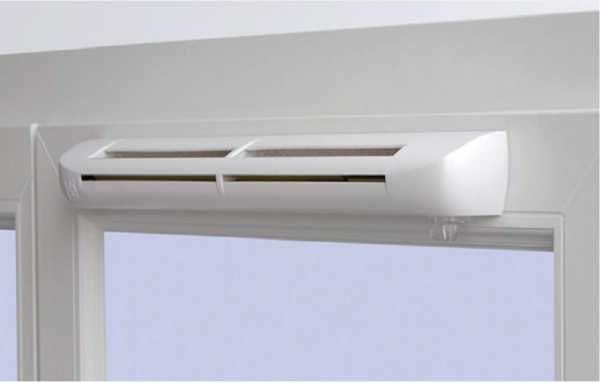

Вентиляционные клапаны в окнах

Читайте также:   Что делать если потеют пластиковые окна в доме или квартире? Причины появления конденсата. Способы решения данной проблемы (Фото & Видео) +Отзывы

Вентканалы, монтируемые в окнах

Последние модели стеклопакетов уже оборудуются приточными клапанами. Если их нет, установить их реально собственными руками. Удобней, если такие клапаны оснащены регуляторами воздушного потока:

вернуться к меню ↑

Обустройство вытяжного канала

Читайте также:

   Установка газового котла в частном доме: все необходимые требования для быстрого и законного запуска системы отопления (Фото & Видео) +Отзывы

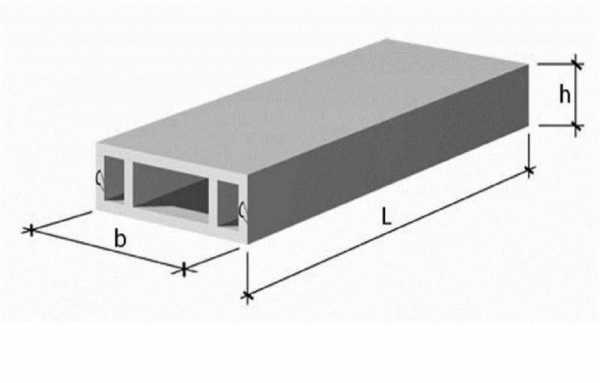

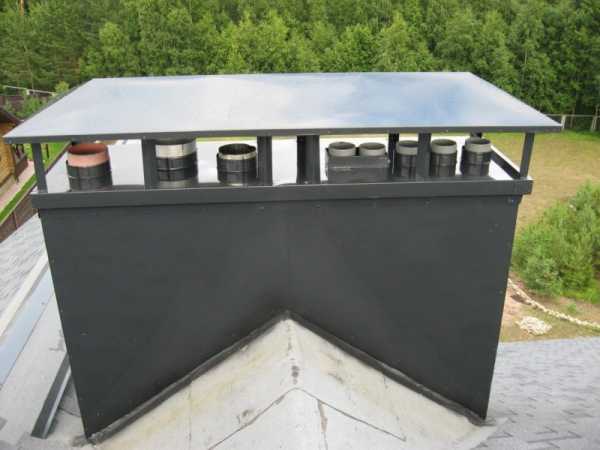

Многоканальный вентиляционный блок

Длина и диаметр такого канала напрямую зависит от производительности вентиляционной системы. Однако его сечение делают не менее 160 кв. см. Минимальная длина трубы – 2 м. Если увеличить ее до 3 м, то при подобном сечении возможно будет обеспечить вывод воздушных масс до 30 куб. м в час.

Изготовить вытяжной канал можно из специальных вентблоков, кирпича, керамической или металлической трубы. При наличии нескольких вытяжек их делают равными по длине.

Оптимальное размещение вентканалов – во внутренних стенах помещения. При прохождении их через неотапливаемые помещения (чердаки) их дополнительно утепляют. Желательно теплоизолировать вытяжку и на крыше – эффективность вентиляции при этом увеличится.

вернуться к меню ↑

Основные ошибки монтажа

Читайте также:   Все способы имитации кирпичной кладки для внутренней отделки помещения: дорогие и бюджетные, простые и виртуозные. Инструкция монтажа (80+ Фото & Видео)

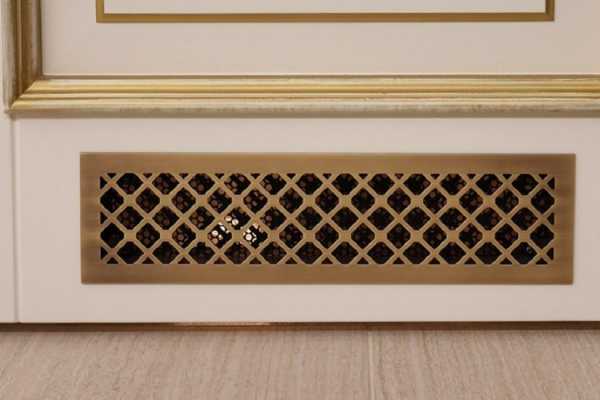

В нижней части двери можно предусмотреть декоративную решетку

Для правильного функционирования вентиляционной системы следует соблюдать нижеперечисленные правила:

Подробно об обустройстве естественной вентиляции в частном доме в следующем видео. Его автор подробно рассказывает о принципах ее работы и рассказывает об основных ошибках монтажа подобных систем:

8.8 Общий Балл

Для нас очень важна обратная связь с нашими читателями. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Благодарим за ваше участие. Ваше мнение будет полезно другим пользователям.

БЕЗОПАСНОСТЬ

9

Добавить свой отзыв

krrot.net

Вентиляция в частном доме - 110 фото правильных систем и особенности их установки

Солнце, воздух и вода – наши лучшие друзья! Это известно каждому. Поэтому при постройке частного дома, желательно предусмотреть изготовление окон, вентиляции и водопровода. Речь пойдет о правильной вентиляции в частном доме.

Варианты вентиляционных систем

В частных домах устанавливают вентиляцию по различным схемам. Каждая имеет свои плюсы и минусы. Необходимо учесть нюансы плана построенного или строящегося дома, определить потребности и возможности.

Расчеты и разработки конструкции выполняются опытными профессионалами, а вот изготовление возможно и своими силами. Наличие вентиляции в доме благотворно сказывается не только на его сроке службы, но и на здоровье обитателей.

Особенности естественной вентиляции в частном доме

Для того чтобы при постройке дома не использовать сложные устройства для притока свежего воздуха в помещения, можно предусмотреть естественную вентиляцию.

В стенах делаются специальные воздуховоды, которые тем эффективнее работают, чем больше разница температуры холодного наружного воздуха и теплого в помещении.

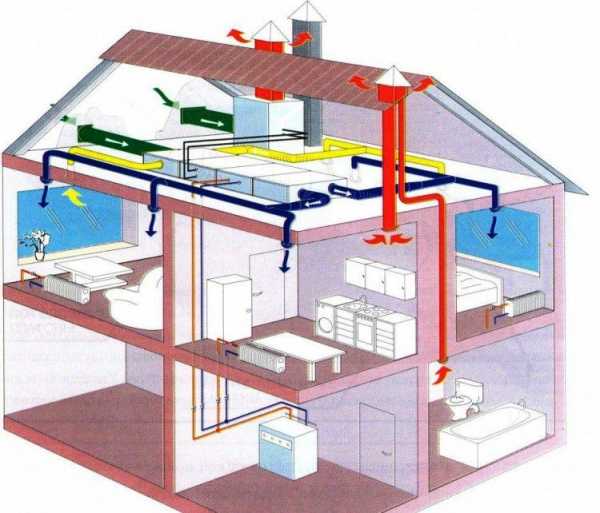

На любом фото схемы естественной вентиляции в частном доме видны ее преимущества:

  • простота в обслуживании;
  • отсутствие дополнительных устройств;
  • невысокая стоимость;
  • возможность использования в сырых помещениях.

Недостатки:

  • когда на улице тепло и нет ветра – вентиляции тоже не будет;
  • сильные ветры могут быть причиной обратного движения воздуха;
  • в морозные дни выходные отверстия естественной вентиляции в частном доме могут закупориться.

Принудительная вентиляция

Если естественная вентиляция для проветривания комнат не устраивает или плохо работает, можно установить дополнительное оборудование для принудительного притока и выхода воздуха через вентиляцию в частном доме.

Положительные стороны:

  • ее работа не зависит от погодных условий;
  • производительность можно регулировать по своему усмотрению;
  • возможность подогрева входящего воздуха в холодное время года;
  • установка отдельного оборудования на каждую комнату.

Недостатки:

  • дополнительный расход электроэнергии;
  • финансовые вложения для приобретения оборудования;
  • необходимость проверки исправности и устранения поломок.

Приток воздуха

Уровень комфорта в доме зависит от вопроса, как воздух поступает в дом. При естественной вентиляции в частном доме это происходит через двери, форточки, специальные клапаны, вмонтированные в окна или стены.

Принудительный приток воздуха осуществляется через вентиляторы, рекуператоры, кондиционеры – где он может фильтроваться, подогреваться, ионизироваться.

Вытяжка

Вентиляция помещений предусматривает равенство входящего и выходящего воздуха. Для этого используются втяжные устройства. Особенно они важны на кухне, в санузлах, в душевых, в комнатах для стирки и сушки белья и одежды.

Обустройство вентиляции в частном доме

Оборудование для вентилирования жилых помещений включает в себя трубы различных размеров и форм, детали для соединения и крепления, решетки, фильтры и так далее. Используются широкий спектр материалов.

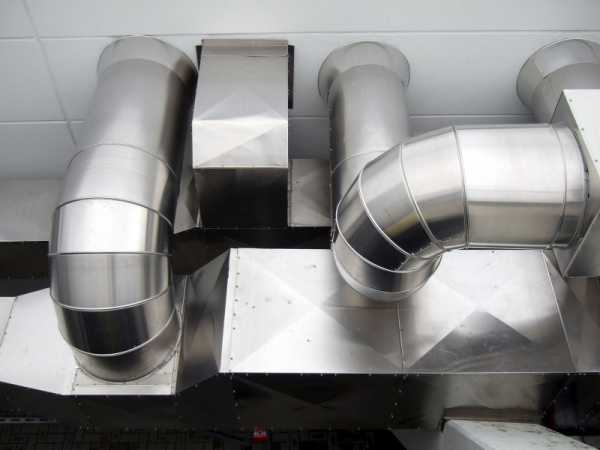

Воздуховоды из металла

Обычно каналы для вентиляции изготавливаются цилиндрической или прямоугольной формы. Используют ленточную и листовую оцинковку или нержавейку. Для тонкой стали используют замковое соединение, для металла более 1,5мм – сварное. По новым технологиям прямоугольный воздуховод можно соединять по ребру, а не только по грани, что повышает жесткость конструкции.

Цилиндрические воздуховоды более экономичны в изготовлении, чем прямоугольные, поэтому их и ставят чаще.


В процессе сборки вентиляции из металла используют различные вспомогательные детали: колена с поворотом на 90 и 45 градусов, переходники разных размеров, тройники уплотнительные материалы, болты, шайбы бандажи и так далее.

Гибкие воздуховоды

Гибкими гофрированными воздуховодами оснащают системы подающей и вытяжной вентиляций. Материалом для изготовления является многослойная алюминиевая фольга, полиэфир и спиральная стальная проволока. Такие трубы легкие, удобные при транспортировке и монтаже.

Забота о здоровье, работоспособности и настроении обитателей частных домов лежит на их собственных плечах. Важную роль в этом играет микроклимат и чистота воздуха в жилище, что определяется правильно работающей системой вентиляции.


Фото вентиляции в частном доме


Также рекомендуем посетить:

mojdominfo.ru

схемы, разновидности систем, поэтапный процесс установки

Традиционный процесс строительства сопровождается огромным количеством работ, и проектирование будущей системы вентиляции тоже желательно обеспечить именно на начальных стадиях.

В противном случае постройка собственного дома может обернуться для вас большим количеством проблем, а исправить все недостатки с циркуляцией воздуха внутри будет не так просто.

Не важно, какой тип вентилирования вы предпочтете: рекомендуем начать подготовку с создания схемы и выбора оптимального места для размещения основных элементов воздухообмена.

О распространенных схемах вентиляции в частном доме своими руками мы расскажем в этой статье.

Варианты вентиляционных систем

Существует три основных вида вентиляционных систем в зависимости от принципа работы. Первый вид — приточная вентиляция в частном доме, которая предусматривает регулярное поступление в помещение свежего воздуха. Также пользуется популярностью вытяжная вентиляция через стену на улицу: такая система вентиляции в частном доме обеспечивает вывод из комнат загрязненного воздуха.

Рециркуляционная, или приточно-вытяжная, вентиляция в частном доме считается наиболее эффективной, так как сочетает две описанных функции. В отличие от многоквартирных домов, где неправильно установленная вытяжка может повлиять на циркуляцию и соседних помещений, вытяжку в своем доме своими руками установить намного проще, как и создать естественную вентиляцию с помощью окон и дверей.

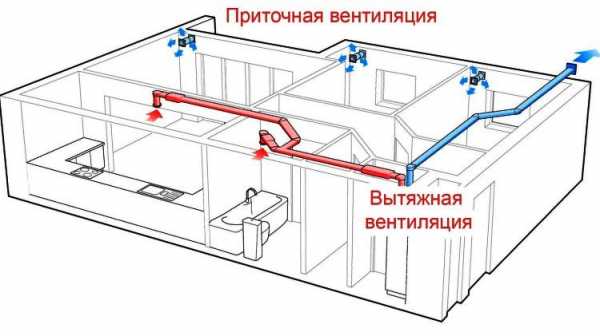

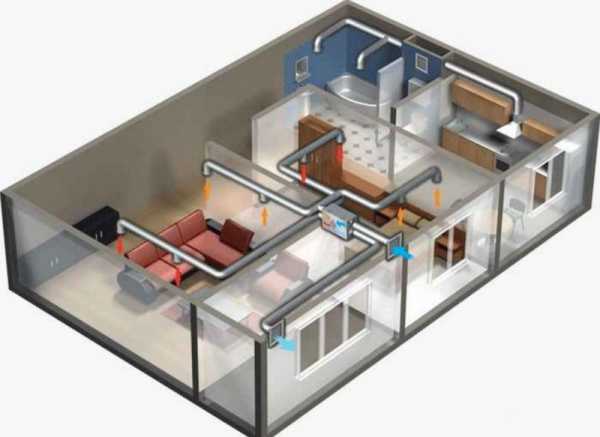

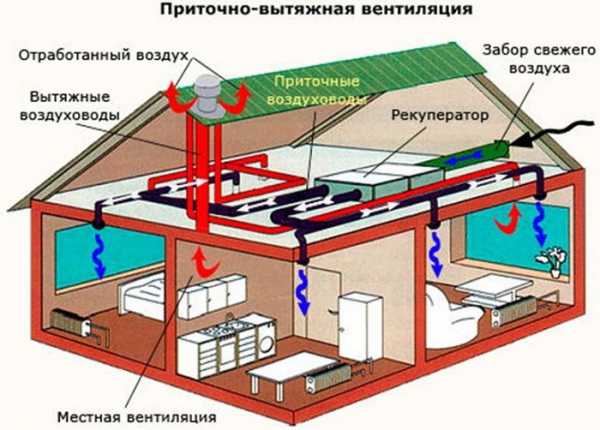

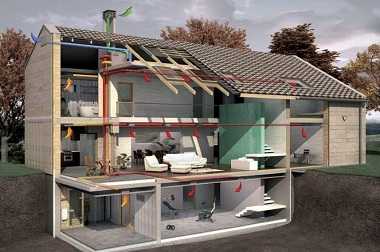

На фото ниже – пример схемы приточно вытяжной вентиляции:

Системы вентиляции жилых домов отличаются и по способу перемещения воздушных потоков. В бесканальной системе он проникает в комнаты через окна и двери. Канальный механизм создается путем монтажа сети (вентиляционного канала) для передвижения воздуха по всему периметру, а также воздуховодов в некоторых точках. В зависимости от того, каким образом воздух поступит в дом, выделяют механические и естественные системы. В первом случае циркуляцию поддерживают вентиляторы, во втором – природный воздух перемещается без дополнительного вмешательства.

Перед созданием проекта вентиляции частного дома важно ознакомиться с условиями создания каждой из предлагаемых – и выбрать для себя оптимальный вариант. Давайте разберемся, по каким критериям следует делать выбор.

Критерии выбора систем вентиляции

Если ориентироваться на стоимость монтажа вентиляционных систем, то создание приточно вытяжной вентиляции своими руками будет самым дорогостоящим. Но и эффективность работы такой системы в разы отличается от результатов функционирования более простых систем.

При принятии решения также важно определиться, достаточно ли места в вашем доме имеется для подобных систем. Если для компактной вытяжки через стену в частном доме необходимо не так много места, то некоторые системы могут предполагать использование сразу нескольких поверхностей.

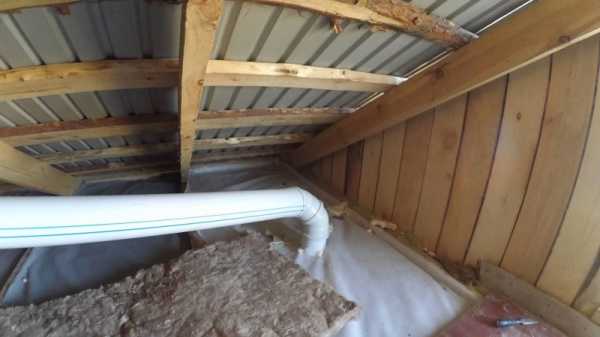

Также важно обеспечить вентиляцию на крыше частного дома. Монтаж вентиляции и дымоходов в частном доме необходим при наличии каминных установок.

Еще два важных критерия выбора вентиляционных систем – состояние окружающей среды, а также материал, используемый при постройке здания. Эти требования отличаются для естественной, принудительной и смешанной систем.

Совет: планируя создание вентиляции в деревянном доме своими руками, учитывайте влажность воздуха, так как он может повлиять на состояние используемого материала.

Если наружный воздух чистый, можно подумать о естественном вентилировании помещения. Уместна такая вентиляция в доме из газобетона, кирпича, пеноблока, керамзитового блока. Отличным решением будет естественная вентиляция в деревянном доме из брусьев или бревен.

Применение смешанной вентиляции может быть обусловлено крайней необходимостью. К примеру, если вытяжка или вентканалы в доме из газобетона, кирпича и другого материала не справляются со своей задачей даже в условиях нормальной тяги.

Внимание! Механические элементы смешанных систем ставятся только в зонах с наиболее загрязненным воздухом: санузле, кухне, котельных и других помещениях.

Принудительную вентиляцию, фильтрующую циркулирующий воздух, используют в условиях загрязненной окружающей среды, когда атмосфера включает примеси или запахи, от которых следует избавляться. Она подойдет для домов из современных сэндвич-панелей, а также панелей типа МДМ, СОТА, 3D, канадских каркасов и пенополистеролбетона.

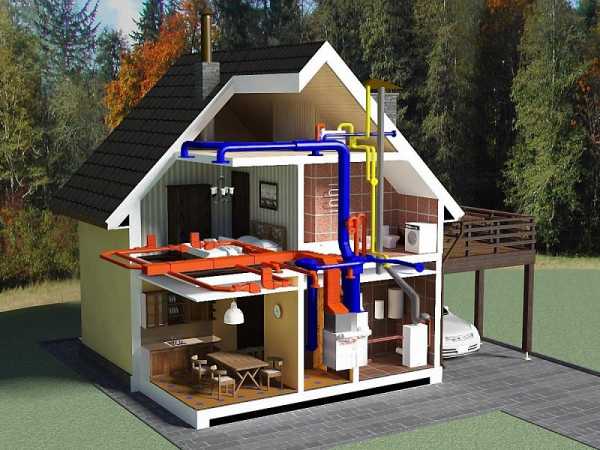

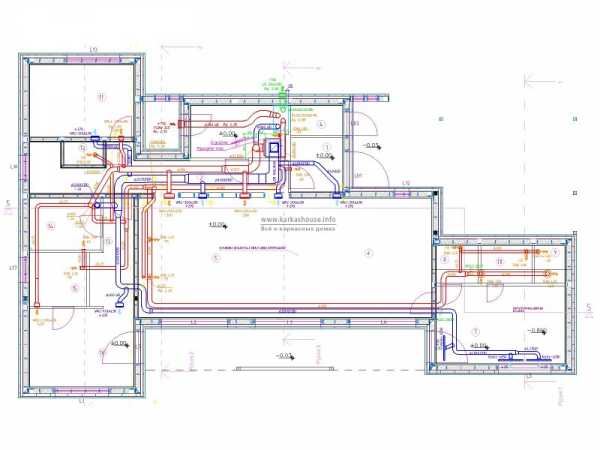

Советуем посмотреть пример схемы вентиляции в каркасном доме своими руками:

Остановимся на плюсах вентиляции естественного типа. Монтаж вентиляции в частном доме может занять много времени и сил, поэтому многие предпочитают поддерживать естественную циркуляцию. Тем более что естественная вентиляция в частном доме имеет свои преимущества:

  • нет необходимости тратиться на дополнительные устройства вентиляции в частном доме;
  • правильный подход к организации такой системы позволит регулировать теплообмен и обогревать комнаты, где отсутствуют отопительные приборы;
  • спальня, гостиная и другие наиболее важные комнаты дома будут наполнены природным воздухом;
  • оптимальная влажность комнат будет регулироваться автоматически.

Если вы посмотрите на схему, то увидите, что для создания естественной вентиляции в частном доме своими руками нужно совсем немного. Главное – обеспечить возможность регулярного поступления воздуха.

Делаем вентиляцию своими руками

Как произвести монтаж вентиляции в частном доме своими руками? Процедура организации системы вентиляции в частном доме должна быть поэтапной:

  1. Произведите расчет вентиляции в частном доме. Вам важно рассчитать, какой объем проточного воздуха будет оптимальным с учетом санитарных норм.
  2. Решите, каким должно быть сечение вентиляционного канала в частном доме. Воздуховоды и каналы должны обеспечить беспрепятственное перемещение воздуха по помещению.
  3. Взвесьте все за и против разных систем и решите, что лучше: естественная, смешанная или принудительная вентиляция в частном доме.
  4. Выберите, где будет установлено оборудование, и где воздух будет поступать/выходить из помещения.

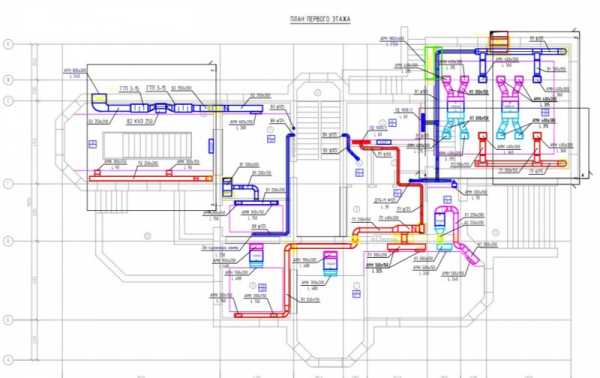

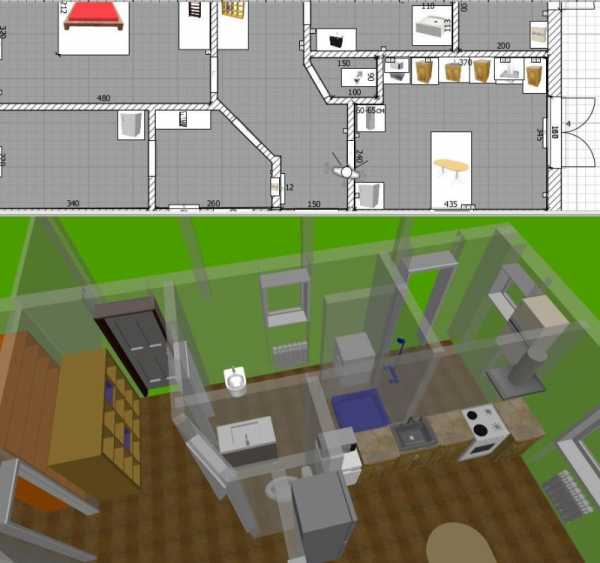

  5. Начертите правильную схему вентиляции в частном доме: схема должна учитывать все особенности монтажа, охватывать каждый этаж, в том числе отображать вывод вентиляции на крышу частного дома, если это предусмотрено. Понимание того, как устроена вентиляция в частном доме, позволит вам быстро и безошибочно выполнить монтажные работы.
  6. Запаситесь необходимыми материалами – и приступайте к созданию вентканала в частном доме.

Как правильно сделать вентиляцию в частном одноэтажном доме? На стадии расчета важно учитывать такие показатели, как площадь вашего дома, количество жителей, которые будут находиться здесь постоянно, а также объем воздуха в каждом из помещений.

Помните! Расчеты должны учитывать использование бытовой техники, которая снижает объем чистого воздуха в комнатах во время работы.

Без профессиональных знаний правильно посчитать систему будет непросто, поэтому лучше доверить это специалистам. Проектировка и для кирпичного, и для брусового (деревянного) дома будет осуществляться на основе санитарных и государственных нормативов.

После этих вычислений, а также выбора оптимальной схемы системы вентиляции в частном доме осуществляется расчет вентиляционных каналов.

Вы можете выбрать прямоугольные (с соотношением сторон 3 к 1) или круглые воздуховоды. Сечение определяется по специальной диаграмме на основании скорости потоков воздуха и их среднего расхода. Нормой считается сечение 16 на 20 см (или радиус в 20 см) при принудительном воздухообмене в 360 кубометров в час.

Как препятствовать потерям тепла в деревянном доме? Узнайте, какие материалы рекомендуется использовать для утепления дома из бруса и как провести работы по теплоизоляции строения.

О том, чем лучше утеплить крышу в частном доме и какие рекомендуется выбрать материалы, читайте в этой статье.

При установке вентиляции в частном доме советуем обратить внимание на окна с приточными клапанами. Если герметичные окна препятствуют проникновению воздуха в дом, то клапаны притока воздуха позволят периодически открывать этот доступ.

Кстати, такой клапан можно сделать и вручную на уже установленных окнах: вмонтированный сквозь стену круглый патрубок будет выполнять аналогичные функции. Закройте его решетками с каждой стороны. Некоторые клапаны можно оснастить датчиками температуры.

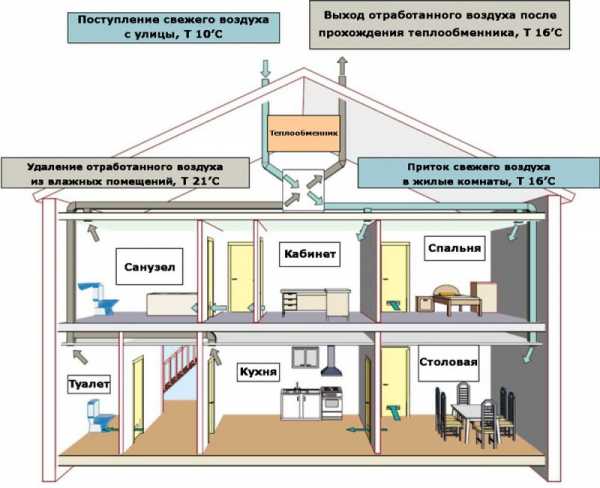

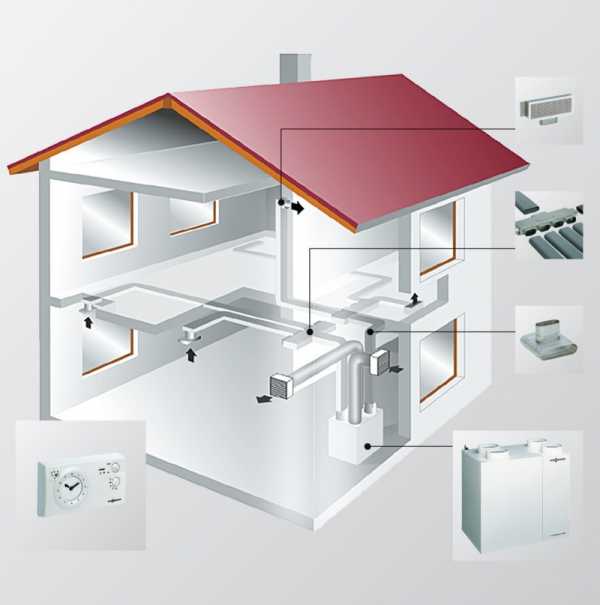

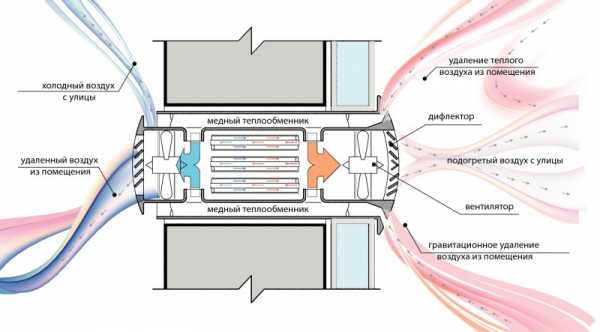

Обратите внимание на еще одну технологию: установки приточно-вытяжного типа с возможностью рекуперации тепловой энергии. Поскольку они достаточно габаритны, отведите для монтажа зону цокольного этажа или чердак.

Внимание! В холодный сезон такая система обеспечит приток подогретого воздуха, так что вы сможете сберечь до 50% тепла.

Во время сильно низких температур в такой вытяжной трубе для вентиляции в частном доме необходимо включать калорифер, чтобы воздух подогревался еще лучше.

При монтаже вентиляционной системы необходимо просчитать и учесть еще некоторые особенности. Если вы решите остановиться на системе вентиляции механического типа, необходимо поставить заборную решетку в паре метров от земли.

Воздух, перемещающийся по вентканалу, должен выходить за пределы помещения в зоне крыши. Каналы выводятся за кровлю, поэтому заранее предусмотрите эти работы и поищите квалифицированного специалиста.

Если посмотреть на большинство схем, то на любой из них можно увидеть, что правильная вентиляция – это потоки воздуха, организованные по определенному принципу. Так, воздух должен передвигаться из гостиной, спальни, детской и прочих жилых комнат, а не к ним. Из этих помещений потоки будут поступать в зону санузла и ванной, а также кухни, поскольку именно в этих помещениях чаще всего накапливаются загрязнения и пар.

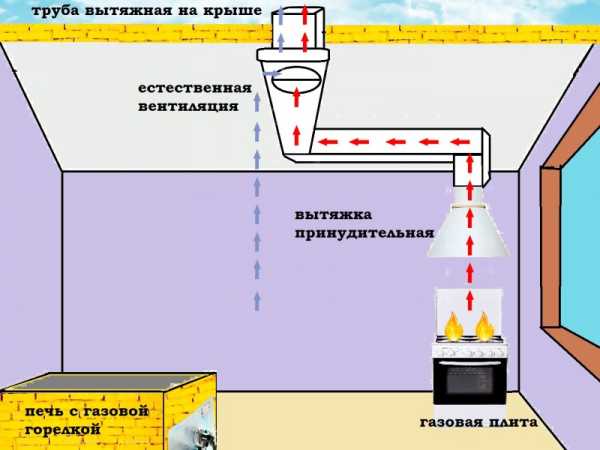

Для кухни следует подобрать и организовать систему газовой вентиляции. А если вы пользуетесь не только плитой на газу, но и колонкой, это требование для кухонной вентиляции является обязательным. Не всегда естественная вентиляция способна справиться с существующей нагрузкой, поэтому отдайте предпочтение системам механического типа – и поищите надежную вытяжку.

Важно! Без внимания нельзя оставлять ни одно помещение в частном доме, поэтому воздухообменные устройства и каналы должны охватывать каждую из комнат.

Подводя итоги, хотим остановиться на особенностях организации системы вентиляции в помещениях разного типа. Поскольку в ванной и туалете постоянно накапливается влага, вы можете обеспечить здесь естественную вентиляцию. Но при наличии только естественной вытяжки вы не сможете избавиться от лишней влаги в летний сезон. Поэтому рекомендуем поставить еще и вентилятор хорошей мощности.

И естественную, и приточную вытяжку придется поставить в котельной. Специалисты также рекомендуют воспользоваться дымоходом: приобретите готовый или сделайте его собственноручно. Поскольку правильная вентиляция этой зоны крайне важна, не стоит браться за обустройство системы и начинать работы без профессиональной консультации.

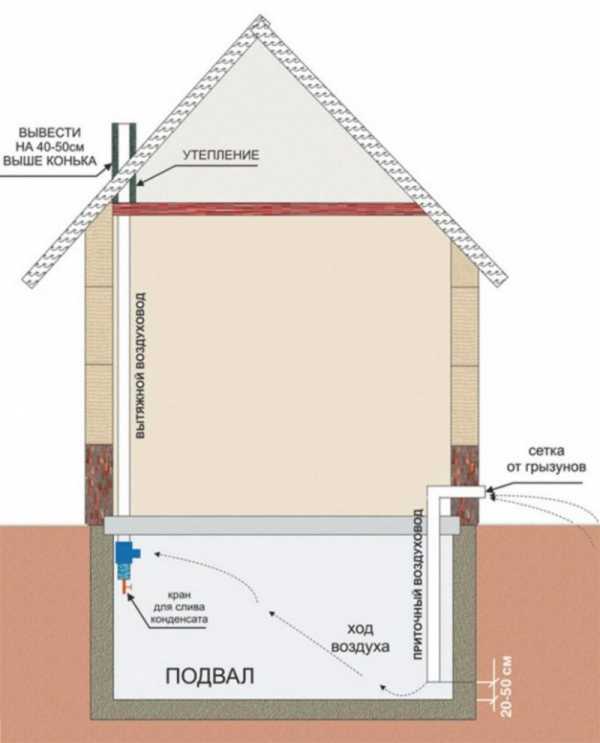

В подвале как в еще одном помещении с высоким уровнем влажности лучше поставить сразу два варианта вентиляционных устройств. Мощный приток воздуха будет необходим в помещениях, где расположен камин. Причем, придется завысить нормы поступления воздуха, иначе тяга, необходимая для нормальной работы камина, снизится. Вот почему, помимо стандартного оборудования для жилых комнат, здесь будет не лишним дополнительный вентилятор.

На кухне организация вентиляции зависит от площади. В небольшой кухне, как мы уже отмечали, хватит и стандартной вытяжной установки. Если же эта комната имеет большие размеры, создайте в помещении сразу два воздуховодных канала.

Читайте о том, как построить деревянный дом — все этапы самостоятельного строительства, от выбора материалов до наружной и внутренней отделки.

Все типы газовых котлов отопления для частного дома описаны тут, указаны преимущества и недостатки каждого, названы самые экономичные.

Самые лучшие радиаторы отопления для частного дома описаны в статье по адресу: http://kvartira-rf.com/obustrojstvo/kommunikacii/batarei-otopleniya-dlya-chastnogo-doma.html

Видео

Многие упускают из внимания важность качественной вентиляции жилых домов и загородных коттеджей. А ведь именно от этой системы будет зависеть ваш комфорт и даже здоровье. Поэтому не откладывайте проектировку на потом, а для закрепления новых знаний посмотрите видео о вентиляции в частном доме своими руками:

kvartira-rf.com

Организация вентиляции в доме своими руками

Сделать проживание в своем жилище максимально удобным – естественное желание каждого из нас. Вентиляция частного дома – одна из составляющих комфорта. А если учесть, что приток свежего воздуха – это не только здоровье всех членов семьи, но и сохранность имущества (снижается риск появления конденсата, грибка, плесени), то данный вопрос второстепенным назвать никак нельзя. О том, каким образом самостоятельно устроить в частном доме эффективную вентиляцию, в том числе и с выходом в стену – тема этой статьи.

Начать следует с ответов на некоторые вопросы. Возможно, отдельные из них покажутся кому-то слишком примитивными или даже бессмысленными, но если уж и разбираться с порядком организации вентиляции в частном доме, то досконально, с азов.

Наиболее распространенные ошибки при монтаже системы (и как результат, ее низкая эффективность) как раз и вызваны тем, что в «общем» предмет разговора знают все, а хотя бы «полупрофессионально» разбираются в теме немногие.

Что такое вентиляция? Это переток воздушных масс из одной зоны частного дома в другую.

Следовательно:

  • должна быть точка забора воздуха извне (с улицы) и вторая – для его выхода наружу;
  • движение воздушного потока должно быть организовано так, чтобы он проходил через все помещения, то есть процесс воздухообмена охватывал все без исключения комнаты. Для больших строений (промышленного и иного назначения) возможен монтаж нескольких независимых систем – по секторам, этажам и так далее. Применительно же к частному дому одной, общей (при правильно подобранной схеме) вполне достаточно.

Какой тип вентиляции для частного дома предпочтительнее? Это можно понять, если учесть, что скорость перемещения воздушных масс напрямую влияет на комфорт. Ведь мало кому из нас нравится постоянно ощущать присутствие сквозняка.

  • Принудительная вентиляция. Объемная скорость воздушного потока при включенной вытяжке – от 3 до 5,5 м³/час.
  • Естественная. Тот же параметр находится на уровне 0,7 – 0,9.

Вывод – для частного дома наиболее приемлема вентиляция естественная. Именно она обеспечивает должный комфорт.

Перед собственниками деревянных домов вопрос вентиляции, как правило, не стоит. Стены бревенчатых, брусовых домов по определению «дышат». Следовательно, регулярного проветривания вполне достаточно, чтобы освежить воздух в помещениях. А вот владельцам домов из ячеистых бетонов или кирпича нужно подумать над тем, как ее и по какой схеме организовать своими руками. Тем более, то и отделочные материалы используются в основном с низкой (если не с нулевой) паропроницаемостью. К примеру, пеноплекс в качестве утеплителя.

Что определяется при составлении схемы вентиляции в частном доме?

  • Места установки приспособлений (и удобство монтажа своими руками) для забора свежего воздуха и отвода потока наружу.
  • Расположение, конфигурация воздуховодов.
  • Сечение каналов (рассчитывается в зависимости от требуемого воздухообмена). Их параметры можно уточнить по специальным таблицам, так как они «привязаны» главным образом к габаритам конкретного помещения.

Есть определенная взаимосвязь между скоростью потока и сечением воздуховода (его пропускной способностью). Следовательно, чем меньше профиль, тем выше должна быть скорость. Поэтому для некоторых помещений установка принудительной вытяжки просто необходима, так как монтаж больших коробов с эстетической точки зрения имеет определенные ограничения.

Правильная организация вентиляции в частном доме подразумевает перемещение воздушных масс в направлении самых задымленных (загрязненных) помещений – сан/узлов и кухонь. Именно в них своими руками и обустраиваются вытяжки.

Тип оконных блоков

Если они из пластика, то герметичность проемов полная. Деревянные рамы имеют небольшие щели, зазоры и тому подобное, поэтому в некоторых случаях этого достаточно, чтобы не заниматься обустройством специальных зон (установкой приспособлений для забора свежего воздуха). Но если оконные конструкции в частном доме из ПВХ, то это придется делать своими руками.

Схема вентиляции своими руками

Рекомендовать какую-то единственно правильную схему невозможно. Все частные дома возводятся по различным проектам, имеют разную этажность и другие особенности. Поэтому приведенные схемы – всего лишь пример. Ставить ли дополнительно вентиляторы на вытяжку и приток – решается индивидуально для каждого дома (помещения). Единственное, что следует отметить – любая схема составляется под конкретный проект, и лучший ее вариант – комбинированная. То есть разумное сочетание принудительных и естественных притоков и отводов воздушных масс, в зависимости от габаритов и специфики отдельно взятой комнаты.

Способы повышения эффективности вентиляции в частном доме

Приточные клапана

Оконные. Установить их своими руками на уже установленные окна не получится. Но если блоки ПВХ только заказываются, то необходимо заранее оговорить изготовление окон именно с такими клапанами.

Стеновые. Другое название – клапана инфильтрации. Их монтируют в тех случаях, когда замена оконных блоков на новые, с регулируемыми вент/щелями, нецелесообразна. По сути, данное приспособление – патрубок с круглым сечением. Для его установки своими руками придется «проходить» стену насквозь. С обеих сторон клапана – решетки, причем внутренняя – регулируемая. Это дает возможность управлять воздушным потоком и выбирать наиболее приемлемый режим вентиляции. Установка приточного клапана подробно описана здесь.

Рекомендации

Такие устройства целесообразно монтировать в районе оконных проемов или непосредственно за радиаторами, причем во всех комнатах. Наружный воздух и нагреваться станет быстрее (от батарей), и шторами инфильтраторы прикрыть несложно, чтобы не бросались в глаза.

Клапана в основном обеспечивают приток (м³/час) воздуха в объемах 50 и 100. Возможно, в большом помещении придется ставить не 1, а минимум 2 устройства.

Двери

Вариант 1 – при креплении полотен к дверному блоку необходимо обеспечить в нижней части небольшой зазор (порядка 15 – 20 мм). Если все делается своими руками, то такая установка – не проблема.

Вариант 2 – приобретая дверь, необходимо обратить внимание на конструктивные особенности полотна. Есть модели, в нижней части которых уже имеются так называемые «переточные решетки».

Если в частном доме установлены двери другой модели, то при желании их можно переделать, приобретя решетки отдельно. Другой вопрос – насколько целесообразно заниматься такой модернизацией новых дверей?

Особенности различных видов проветривания комнат в частном доме

Форточка

  • Для качественного воздухообмена понадобится (в зависимости от размеров помещения) от 30 минут до часа.
  • При низкой температуре на улице на окнах, откосах, подоконниках велика вероятность появления конденсата.
  • Чем дольше открыта форточка, тем значительнее теплопотери.

Окно

Подразумевается, что створка распахивается полностью.

  • Достаточно от 5 до 10 мин.
  • Образование конденсата, охлаждение воздуха в помещении исключено.

Полное проветривание

Открываются все окна и двери. Рекомендуется лишь в отдельных случаях, с соблюдением мер предосторожности (особенно в отношении детей), причем в течение нескольких минут (не более 3 – 4).

Если простейшая система вентиляции не обеспечивает должного комфорта в частном доме, то следует изучить другие варианты.

Например, схема вентиляции с рекуперацией.

Нелишне разобраться и с типами, разновидностями вентиляторов, шумоглушителей, моделями кухонных вытяжек и другими устройствами, которые могут быть установлены. Но это уже отдельные, и довольно объемные темы, поэтому автор считает возможным ограничиться приведенной информацией.

Ее вполне достаточно, чтобы понять и принцип функционирования вентиляции в частном доме, и возможные схемы ее организации своими руками.

masterim.guru

Схема вентиляции в частном доме своими руками

Современность всегда диктовала свои правила, так происходит и со строительством домов. Благодаря современным материалам (окнам из пластика, утеплительным фасадам, которые используются и изнутри, и снаружи), герметичность сооружения находится на довольно высоком уровне, но при всем при этом, возникает следующая проблема, а именно – обеспечение постройки нормальной вентиляции.

В данном случае есть два варианта решения проблемы – либо обратиться к специалистам, которые займутся организацией системы вентилирования сооружения, либо же составить ее самостоятельно без чьей-либо помощи.

Вентиляция в частном доме своими руками, схема и устройства которой будет зависеть от многих критериев, должна составляться точно и правильно, только в этом случае в доме не будет образовываться конденсат, распространяться плесень и различного рода вредные бактерии. Только правильно организованная вентиляция обеспечивает благоприятные климатические условия для всех проживающих.

Зачем нужна вентиляция в частном доме?

В нормальном воздухообмене нуждается каждое здание, особенно если оно жилое. Проветриванием, в данном случае, можно назвать необходимость замены уже отработанного воздуха новым, потому как в первом, содержится масса различных микробов и болезнетворных бактерий, вдыхание которых приводит к негативным последствиям для здоровья организма.

Помимо всего прочего, обеспечивая нормальную вентиляцию, хозяева избавляются сразу же от нескольких проблем:

  • регулярное образование конденсата на окнах;
  • оперативное размножение грибка из-за постоянной влаги;
  • негативное воздействие «отравленного» воздуха на здоровье всех жильцов;
  • постоянное образование на всех поверхностях пыли.

Стоит сразу же отметить, что обеспечить нормальную вентиляцию в частном доме регулярным открытием дверей и окон не получиться, потому как таким образом, вы просто впускаете свежий воздух в помещение, и только, а воздух должен циркулировать, а не застаиваться на одном месте.

Особенности вентиляционных систем

Для того чтобы перейти к пункту вентиляция в частном доме, схема устройства своими руками, необходимо для начала выяснить особенности таких систем, а именно разобраться с ее видами. Итак, существует принудительная вентиляция и, конечно же, естественная.

Если говорить проще, то естественное вентилирование – это движение воздуха через «отверстие» в кровле сооружения, которое происходит благодаря имеющейся разнице внутреннего и наружного давления. В данном случае, чем больше будет эта разница, тем быстрее нагретый в помещении воздух будет заменяться свежим извне.

Принудительная вентиляция, в свою очередь, обеспечивается установкой вентиляционного типа. Воздух извне принудительно «вводиться» в помещение, а уже нагретый воздух также принудительно «удаляется» наружу.

Варианты системы вентиляции в частном доме

Для того чтобы определиться, в какой именно системе вентилирования нуждается то или иное сооружение, необходимо разобраться с каждым видом вытяжной системы по отдельности.

Естественная вентиляция

Для обеспечения воздухообмена естественным путем, необходимо при строительстве дома позаботиться о создании каналов в стенах, по которым и будет осуществляться естественная циркуляция воздуха (не стоит забывать и о зоне камина).

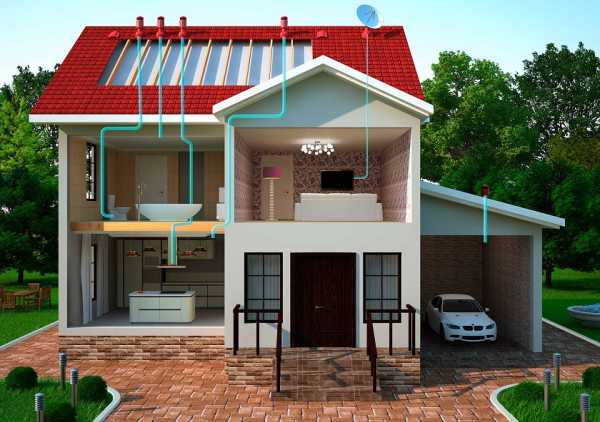

Схема естественной вентиляции включает в себя трубы, расположенные в вертикальном положении, которые начинаются в вентилируемой комнате, а заканчиваются на кровле.

Для того чтобы сделать естественную вентиляцию в частном доме своими руками, необходимо просто проложить канал в стене, сечение которого будет не менее 135 мм, и не стоит забывать и о толщине кладки, она должна быть не меньше полтора кирпича. В случае если это правило будет нарушено, есть вероятность возникновения, так называемой, обратной тяги. Для того чтобы тяга была достаточно сильной, труба в обязательном порядке должна быть немного выше самого конька.

От главного канала устраивают остальные отводы (горизонтальные), которые прокладываются ко всем комнатам, включая нежилые.

Принудительная вентиляция

Если естественная система вентиляции в частном доме не способна в полной мере обеспечивать свежим воздухом, необходимо прибегнуть к организации принудительного вентилирования. Чаще всего в такой вытяжной системе нуждаются такие комнаты как: ванна, котельная, кухня.

К приборам, благодаря которым организация принудительной вентиляции становится довольно простой, относятся различного рода вытяжки и вентиляторы.

Благодаря системе вентилирования в комнатах не будет излишней влаги, а также неприятных запахов.

Схемы вентиляции частного дома в данном случае могут быть различными, чаще всего пользуются настенными устройствами вентилирования.

Смешанная вентиляция

Идеальным вариантом практически для любого дома выступит наличие в нем смешанной системы, то есть, в помещениях, где достаточно естественного проветривания ничего не нужно менять, а устанавливать приборы дополнительного вентилирования необходимо будет только лишь в тех комнатах, где естественная вентиляция не справляется со своими непосредственными «обязанностями».

Чаще всего таким устройством обеспечиваются ванные комнаты (для выведения излишней влаги, которая способствует распространению грибка и плесени), туалеты (для утилизации неприятных запахов), кухни (для удаления гари, жира).

Выбор подходящей системы вентиляции

Перед тем как сделать монтаж вентиляционной системы, нужно определиться, какой именно она должна быть, то есть, какой из имеющихся вариантов будет максимально эффективным.

В том случае, если габариты здания небольшие, площадь не больше 150 - 190м2, и при этом там проживает до 5 человек, тогда приточно-вытяжная система с тягой естественного типа, будет идеальным вариантом. В данном случае воздухообмен будет естественным.

Не стоит забывать, что в таком случае, эффективность работы вентиляции в частном доме будет зависеть исключительно от особенностей климата и условий погоды.

Нередко применяется, так называемая, приточная система. Такой вид вентиляции актуален для небольших помещений, но разница в том, что в данном случае, влиять на эффективность вытяжной системы может человеческий фактор, ведь наружный воздух подается внутрь насоса (в специально установленные фильтры).

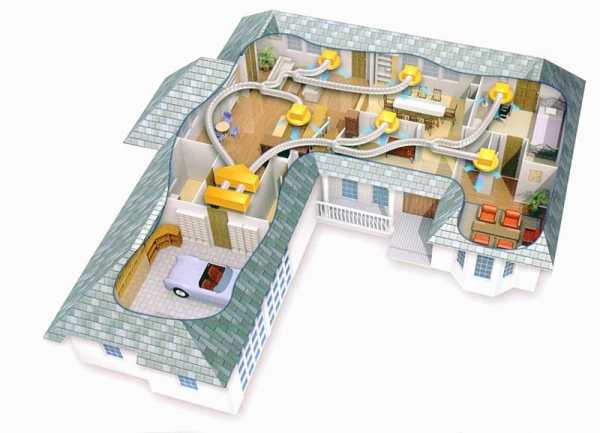

Если площадь дома превышает 300 м2, подойдет совокупность приточно-вытяжной системы и рекуператора. В данном случае создается регулируемая система подачи воздуха (то есть, полностью автоматизированная).

Создание схемы вентиляции частного дома

Сказать точно, какую именно систему вентилирования лучше всего выбрать, нельзя, потому как все зависит от этажности здания, его проекта и других особенностей. Главное, что необходимо помнить при создании плана вентиляции в частном доме своими руками, это то, что составляются они под определенный, конкретный проект, и самым эффективным считается комбинированный вариант.

С выходом в стену

Нередко при строительстве дома используют вентиляцию с выходом в стену. Этот вариант считается более простым и менее затратным, поэтому она так популярна среди застройщиков.

Свежий воздух в здание поступает либо через оконные проемы, либо же через специально созданные отверстия в стенах. Такой вариант вентиляции отлично подходит для сложных проектов.

С выходом через кровлю

Такой способ проветривания подходит для несложных проектов, потому как сложная конструкция кровли очень сильно усложняет систему воздухообмена в сооружении. Если же хозяин дома все-таки решил выбрать рассматриваемую вентиляцию, то он должен позаботиться о том, чтобы вентиляционная труба была достаточно высокой, тогда и вентилирование будет действительно эффективной.

Вентиляция в частном доме своими руками, схема планирования которой должна быть тщательно продуманной и при ее расчете должны быть учтены все факторы, которые могут повлиять на ее эффективность.

masterok-remonta.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
