Способы кирпичной кладки: Технология и способы кирпичной кладки

Способы кирпичной кладки: вприжим, вприсык

Если вы выбрали для кладки стен своего загородного дома такой материал, как кирпич, тогда вам полезно будет ознакомиться со способами выполнения такой кладки. Традиционно кладка проводится тремя способами:

1. вприжим,
2. вприсык,
3. вприсык с подрезкой раствора.

Ниже мы расскажем о разных технологиях создания кирпичных стен, перекрытий.

Необходимые инструменты и материалы

Независимо от выбранного способа кладки кирпича вам потребуются следующие материалы, инструменты:

• кирпич,
• известково-цементный либо цементный раствор,
• кельма,
• молоток-кирочка,
• расшивка,
• уровень строительный,
• отвес,
• правило,
• порядовка,
• шнур-причалка.

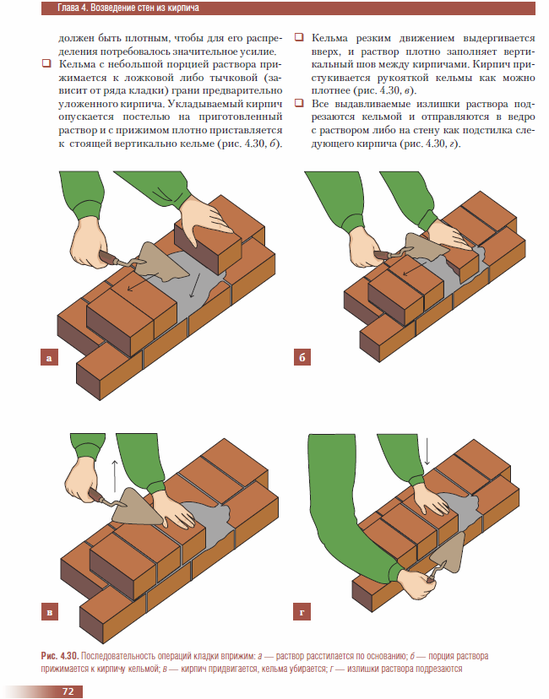

Кладка кирпича вприжим

1. При выполнении данного способа кладки раствор расстилают с отступом от лицевой части возводимой стены в 10-15мм.
2. Теперь надо растворное основание («постель») разровнять при помощи тыльной стороны кельмы.
3. Устанавливаем первый кирпич, плотно придавливая его к основанию.
4. Часть раствора сгребают ребром кельмы и прижимают ее к боковой вертикальной грани уложенного кирпича.
5. Левой рукой подносят новый кирпич, устанавливают его рядом с уложенным первым. При этом металлическая часть кельмы располагается между кирпичами.
6. Быстро вытаскивают кельму, зажав рабочий раствор гранями кирпичей.
7. Избыток раствора подрезают кельмой (это выполняют после укладки каждого третьего-пятого кирпича).
8. Продолжают кладку по такой же технологии.

В результате кладка получается ровной. Обязательно в ходе работы проверяйте ее горизонталь и вертикаль посредством отвеса и уровня. Однако многим мастерам данный способ кажется излишне трудоемким, поскольку требуется совершать множество лишних движений.

Кладка кирпича вприсык

1. Выполнение кладки кирпича способом вприсык требует использование более пластичного раствора, нежели в первом случае.
2. Приготовив раствор, а также основание (расстилают раствор с отступами от наружной поверхности возводимой стены в 20мм-30мм), начинают укладку кирпича.
3. Устанавливают первый кирпич ряда.
4. Берут второй кирпич, фиксируют его в наклонном положении. При этом на расстоянии 8см-10см от первого кирпича захватывают с «постели» тычковой частью кирпича часть раствора.
5. Вплотную придвигают кирпич к первому – снятый с основания раствор наполнит собой шов между кирпичами.

Данный способ отлично подходит для осуществления ложковой кирпичной кладки. Соответственно, для тычковой кладки раствор загребать надо ложковой частью кирпича.

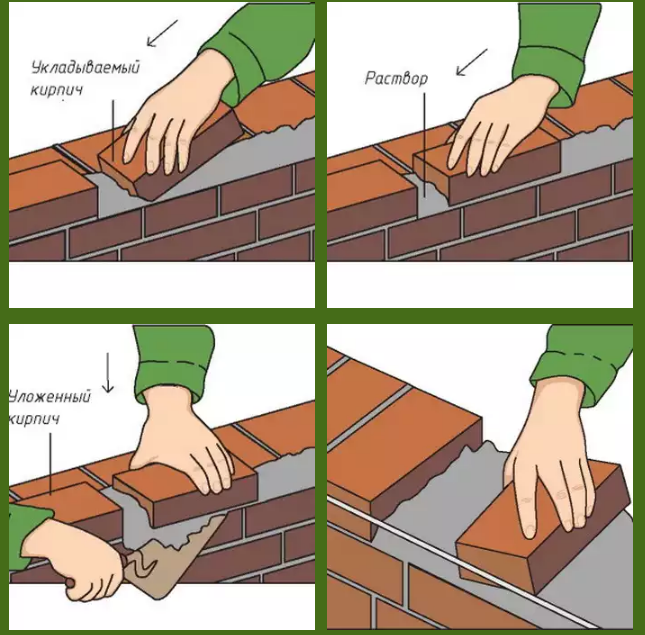

Кладка вприсык с подрезкой раствора

Техника выполнения данной кладки почти ничем не отличается от обыкновенной кладки вприсык: кирпичи укладывают на раствор, загребаемый одной из их граней. Отличие заключается лишь в том, что раствор требуется расстилать с таким отступом, который характерен для кладки вприжим, т.е. в 10мм-15мм. А после окончания очередного этапа кладки выполняют подрезку швов.

Видео. Кирпичная кладка методом вприсык

Видео. Кирпичная кладка методом вприжим

Статьи о стенах в загородных домах

Кладка кирпича: способы, технология выполнения

Стойкость и надежность выполненного строения зависит не только от качества материала. Кладка кирпича играет также весомую роль в строительстве. Чем лучше мастер и точнее придерживается правил во время постройки, тем возведенный дом прочнее. Это касается не только несущих кирпичных стен, но и перегородок и даже отделок. Но для каждого вышеперечисленного пункта существует разная технология укладки камня: в полкирпича, в один кирпич, в два и другие способы.

Материалы и инструменты: что подготовить?

В зависимости от цели применения, кладка может производиться из красного кирпича, а также из блоков силикатного камня, чтобы быстро закончить возведение каждого яруса постройки. Чтобы кирпичная кладка своими руками была выполнена не хуже профессиональной, следует запастись рядом инструментов, представленных в таблице:

Устройство	Функции
Кельма	Применяется для нанесения, выравнивания и снятия лишнего раствора
Кирочка	Инструмент для подгонки кирпича под нужный размер (расколоть, обтесать)
Расшивка	Разделяет швы между кирпичными рядами
Порядовка	Для контроля высоты кладки
Шнур-причалка	Контроль прямой горизонтали во время строения
Отвес	Четкость в вертикали стены
Ведро	Доставка смеси
Плоская емкость из металла	Для замешивания цементной смеси
Угольник 90 градусов	Контроль и разметка углов
Рукавицы	Охрана рук от соприкосновения с камнем

Помимо инструментов, понадобятся еще и материалы для каменной кладки. Они будут следующие:

Для выполнения работы такого типа необходим цемент марки М400.

• Кирпич. Представлен в 3 4 видах: красный (глиняный), белый, серый (силикатный) или желтый (шамотный).
• Щебень. Измельченные на камушки горные породы с размерами 10—80 мм.
• Гравий.
• Песок.
• Глина. Применяется как вяжущая составляющая бетонного состава.
• Цемент. Основной ингредиент при строительстве. Серая смесь затвердевает как на воздухе, так и в воде. Довольно часто применяются марки 400, 500.

Вернуться к оглавлению

Подготовка и выбор одного из способов

После приобретения всех нужных материалов и инструментов переходят к начальному этапу. Чтобы все правильно выполнить существуют небольшие секреты, а именно, это те правила кладки и подготовительные этапы, которые нельзя упустить. До того как выложить стенку силикатным или керамическим кирпичом, выбирают способ кладки. При постройке наружного слоя стены, если в будущем не планируется оштукатуривание либо другая декоративная отделка, каменщик кладет кирпичики вприжим или вприсык с подрезкой. Если у мастера есть хорошие навыки и строительный опыт — это серьезный плюс, но освоить основные несложные приемы кладки по силам каждому человеку. Главное в работе — аккуратность. Как правильно класть кирпич узнают из интернет-ресурсов или учатся у опытного застройщика.

Важно не забывать замачивать материал перед использованием, чтобы он не забирал воду из раствора.

Перед тем как положить кирпичики, необходимо научиться правильно делать раствор, чтобы его без труда можно было наносить на стену равномерным слоем требуемой толщины, а также освоить приемы подрубки или подрезки кирпичей необходимой формы и размера при помощи кирки или болгарки. Следует помнить о необходимости заранее замачивать стройматериалы, подготовленные к работе. Сухой кирпич чересчур быстро высасывает жидкость из цементного состава.

Черновая кладка считается основной в случае возведения ненаружной части стены, перегородок и перемычек.

Вернуться к оглавлению

Способы: вприжим, вприсык и с подрезкой

Выделяют три варианта, чтобы уложить кирпичик собственными руками. Первым способом — вприжим, осуществляется постройка с применением жестких растворов, у которых высота осадки конуса равняется 9 см. Но при этом следует контролировать по шнуру расшивку и заполнение швов. Способом вприсык выполняются те роботы, при которых используют подвижный раствор. А также этот метод идет с большой осадкой конуса — 13 см. Для правильного рабочего заполнения швов нужно раствор распределить таким образом, чтобы с наружной стороны они были неполными. Неровная поверхность выравнивается цементной смесью. Смесь по кирпичику вначале прижимают, а после остаток помещают в узкий вертикальный шов. Третий метод — с подрезкой вприсык, включает 2 предыдущих.

В зависимости от типа раствора материал может быть уложен вприсык или вприжим.Вернуться к оглавлению

Виды кладки

Размер или же толщина кладки обуславливается высотой и предназначением строения. Для декоративного орнамента будет достаточно и в 0,5 кирпича. Требования для сооружения перегородок и несущих поверхностей уже будут другие. О том, какие бывают уровни и порядовка кирпичной кладки, изображено в таблице:

Кирпичная кладка	Размеры, мм	Описание	Применение
В 0,5	120	Это самая быстрая кладка из всех, складывается ложковым методом, вдоль стены в шахматном порядке	Хозпостройки
В 1 кирпич	250	Происходит чередование ложкового способа с тычковым	Стены у дачных домиков, разных коттеджей
		Стены толщиной 250 мм, что удобно для небольших объектов
В 1,5	380	Стенка строится чередованием в каждом ряду: в 1—0,5 кирпичика, а во 2—1	Возведение наружных перекрытий до 5 этажей
В 2 ряда	510	Основной вид кладки	Постройки стен высоток
		Для 1 ряда, что имеет название наружная верста, потребуются 2 куска в ¾ бруска и 6 кусков в ¼ бруска
		Второй ряд выкладывается с помощью 1 бруска в ¾ и 2-х в 1/4
В 2,5	640	Уровень, укладки следующий: выкладывание 1 ложки то снаружи, то внутри стены, чередуя с 2 тычками	Утолщенные перекрытия

Вернуться к оглавлению

Технология выполнения

Если раствор правильно распределен по материалу, то шов получится нужной толщины.

Кирпичная кладка стен выполняется при строгом соблюдении технологии. Особенное внимание уделяют процессу, когда раствор распределяют по поверхности изделия, ведь это влияет на плотность шва. При ложковом способе состав стоит уложить слоем, толщиной в 100 мм, при тычковом не более 220. Если нет соответствующего опыта, не стоит затевать масштабные постройки, следует сначала научиться.

Вернуться к оглавлению

Популярные способы

Кладка стен из кирпича происходит разными вариантами. К популярным технологиям и широко используемым относят следующие:

• Ложковая. Является одним из наиболее простых способов сделать кирпичную стену. Секрет ее в том, что сложена она в полкирпича от ряда к ряду и происходит смещение по уровню вертикальных швов наполовину или ¼ длины камня.
• Цепная кладка. Этим способом выложенная стена будет прочной и однородной. Основывается он на двух слоях, выложенных горизонтально, которые связаны между собой. Класть кирпичную кладку этим способом легко, ведь для первого ряда метод идет горизонтальным и выложен ложковым способом, далее следует тычковый в 2 кирпича.
• Многорядная перевязка. Кладка стен из керамического кирпича выполняется 6 ложками и 1 тычковым. Последний способ обязательно применять для выкладки 1-го ряда и заключающего, а также для тех частей поверхности, которые находятся под балками.
• Армированная. Метод укладки кирпичных стен можно использовать, чтобы придать строению дополнительную жесткость.
• Ажурная. Применяется для возведения невесомых кирпичных стен, конструкций непрямого, узкого и неровного типа, выложенных по кругу построек (арок).

Для качественной перевязки материала часто используется несколько способов.

При постройке своими руками следует замочить изделие, а со временем делать кладку. Это позволит гарантировать высокую устойчивость стен.

Вернуться к оглавлению

Декоративная

Применяется, когда поверхность стены дома или другой поверхности в будущем не штукатурится. Облицовочная кладка имеет разные разновидности:

• Цепная перевязка. Орнамент формируется на основе двойного разноцветного камня. То есть связанные между собой поочередно красный и силикатный кирпичи.
• Баварская. В каждом ряду присутствуют камни темных оттенков. Этим способом часто рекомендуют укладывать рельефные углы с наружной стороны сооружения. А также применяется темная отделка, что красиво для внутренних стен дома.
• Архаичная. Называется так из-за того, что стену из кирпича, вернее ее расшивку, производят разным способом кладки.

Облицовочный тип работ может выполняться по баварской схеме.Вернуться к оглавлению

Облегченная

Это метод, востребованный для строения, в котором будет мало этажей. Отличается от остальных тем, что стена обладает нишами большого объема. Они же заполненные керамзитом или минеральной ватой. Укладки облегченные отличаются, варианты в таблице:

Способ	Выполнение
Укладка трехрядными диафрагмами	Правильная схема кладки кирпича состоит в том, что следует сложить, чередуя 5 рядов полых, с 3-мя тычковыми
	Три ряда нужны, ведь 1 камня будет недостаточно для соединения всех элементов конструкции
Колодцевая	Имеет свое название, и секретом является то, что вид разреза имеет сходство с цепью колодцев
	Перевязки в стене находятся вертикально по отношению одна к другой
Анкерная бетонно-кирпичная	Технология кладки кирпича заключается в том, что нужно положить подобно утеплителю пенобетон
	Анкеровку бетона формируют тычковые кирпичи, что выступают во внутреннюю полость
С прослойкой	Перевязка строится на зазорах в размере 5 или 6 см
	Эта прослойка выступает подобно герметика и наполняется утеплителем

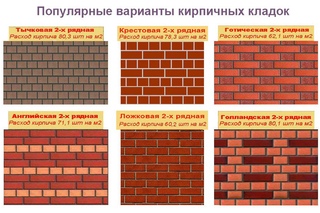

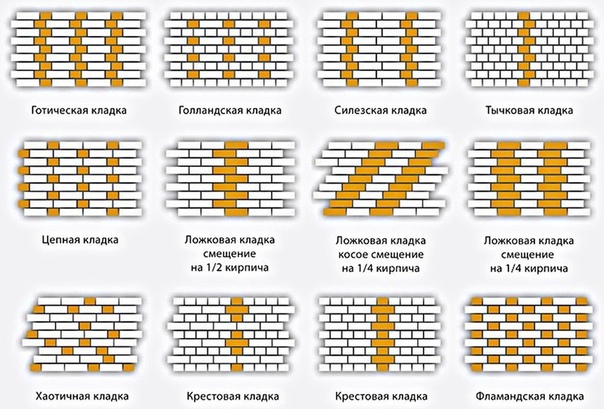

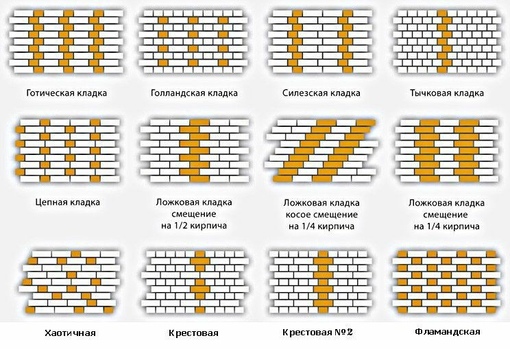

Виды кладки кирпича: смешанная, ложковая, крестовая

Выделяют разные виды кирпичной кладки. Каждая разновидность предполагает особенности при возведении. Зная тонкости сооружения и порядок укладывания фрагментов для каждого типа, получится качественная и долговечная конструкция. Классификации строятся на способе размещения кирпичей и на материале, который используют в процессе возведения сооружения.

А существует ли разница?

Правильно подобранные способы укладки кирпича делают конструкцию надежной и долговечной. Сооружение, которое конструируется посредством поочередного выкладывания кирпичных фрагментов называется кладкой. Чтобы элементы сохраняли вид и не распадались в процессе эксплуатации, применяют специальный раствор. Разница в том, какая выбрана схема, поскольку, некоторые варианты укладывания предполагают использование разновидности кирпича, дающей возможность сведения несущей стены или декорирования уже существующей. От разновидности кладки зависит и используемый материал: для некоторых способов используют недорогие приспособления, для других — вещества подороже.

Главное правило качественной конструкции — выкладка фрагментов от угла.

Вернуться к оглавлению

Виды и технологии кладки кирпича

Выбрать способы кладки кирпича самостоятельно возможно, если произвести точные расчеты и определиться с предназначением стен из кирпича. Несмотря на выбранную технологию, необходимо соблюдать некоторые обязательные правила. Они строятся на методике разрезки стен из кирпича:

В процессе работы нужно контролировать горизонтальность кладки.

• Первое условие — точное соблюдение горизонтальности при выкладке фрагментов. Только такой принцип способствует плотному прилеганию кирпичей и минимальному
• изгибу.
• Боковая грань каждого ряда должна образовывать продольные и поперечные швы.
• Горизонтальные и вертикальные поверхности выкладывают в сплошной шов и располагаются параллельно друг другу.

Вне зависимости от выбранного типа укладывания на торец необходимо выполнять обязательное условие — каждый последующий ряд покрывает два предыдущих так, чтобы глубина была не менее ¼ части фрагмента — это позволит сделать конструкцию прочной. Выделяют три вида перевязки:

• Цепная — последовательность тычковых и ложковых рядов. Применяется в тех случаях, если облицовка не предусмотрена.
• Многорядная — кладка с несколькими стенками шириной в половину кирпича.
• Трехрядная — каждый тычковой ряд чередуется с тремя ложковыми. Подходит для формирования простенков и столбов.

Вернуться к оглавлению

Кладка сплошным способом

Красивая кладка кирпича этим методом предполагает использование только фрагментов и раствора для крепления. Такой способ укладывания в один кирпич не требует применения утеплителей и дополнительных материалов. Обычная сплошная кладка применяется при возведении заборов и несущих стен. В случае необходимости применяется методика утепления и уплотнения уже готового сооружения.

Кладку часто делают сплошным способом.

Толщина выкладывания материала может быть разной: в один кирпич, в половину и т. д. Выложенный слой предполагает одно- или многорядную перевязку. Что касается видов кирпичей, то для возведения стен, на которые не осуществляется большая нагрузка подойдет кирпичный бой или половинки. Если предполагается несущая конструкция, необходимы целые, полнотелые фрагменты. Для крепления используют пластичные смеси с плотной структурой.

Вернуться к оглавлению

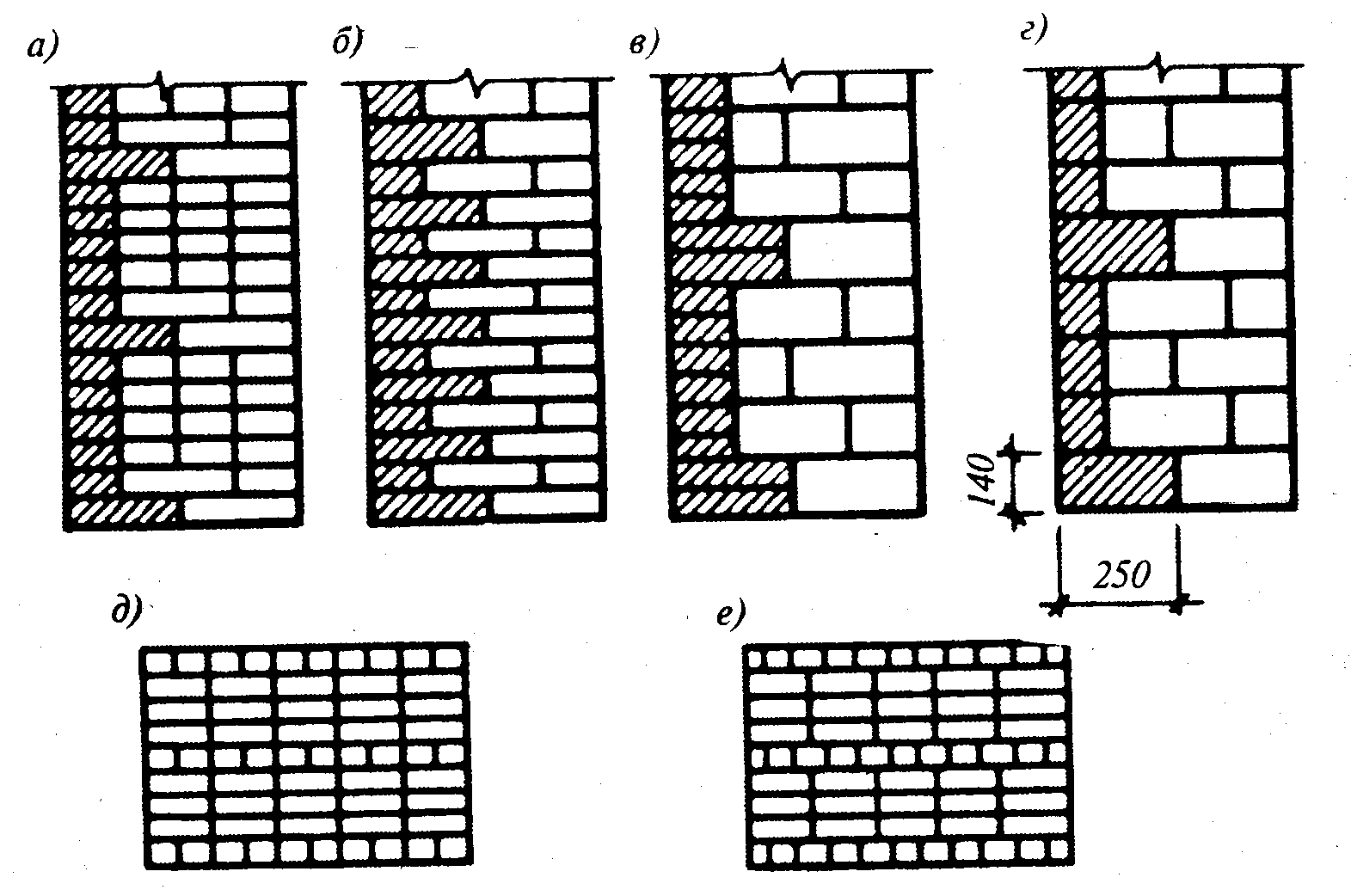

Армированная кладка

Название этой методики указывает на применение дополнительных приспособлений и соединение обычного бетона и металлических элементов. Способы кирпичной укладки этого вида используют в тех случаях, если будущая конструкция будет подвержена сейсмическим сдвигам или вибрациям. В шов со стороны кирпича укладывается арматура, которая создает монолитную конструкцию особенной прочности и «берет на себя» часть нагрузки. Этим способом пользуются, если предполагается готическая конструкция, требующая сохранности нестандартных элементов.

Укладывание кирпичей с армированием может проводиться и в горизонтальном, и в вертикальном положении.

Вернуться к оглавлению

Облегченный тип

Облегченный способ требует утепления промежутка между двумя стенами.

Исходя из названия, такие методы кирпичной кладки предполагают возведение конструкции, которая бы не перегружала фундамент здания. Расход облицовочного кирпича значительно уменьшается, тогда как прочность достигается за счет других материалов. Толщина наружной стены — 0,5 фрагмента, внутренней — 1—2. Рядом с конструкциями оставляют просвет с внешней и внутренней стороны. Впоследствии его заполняют утеплителем. Его фиксация осуществляется за счет анкеров, заложенных в швы несущей стены. Система перевязки при таком способе укладывания многорядовая, а выкладка фрагментов часто выполняется впустошовку.

Вернуться к оглавлению

Возведение декоративной конструкции

Некоторые виды кладок из кирпича выглядят как сложная, фигурная художественная конструкция. Укладывание фрагментов нескольких оттенков с постепенным чередованием светлого и темного цветов выглядит одинаково красиво как с наружной, так и с внешней стороны. Для этого типа чаще используют итальянский кирпич, так как его структура позволяет делать нетиповые ансамбли. Чаще всего создание декоративной кладки происходит за счет использования разных цветов и крепления фрагментов: элементы устанавливают «на ребро», в шахматном порядке или через один. Художественные виды кирпича укладывают согласно уровню сложности. Таким способом выделяются:

• Простая конструкция. Декоративные элементы занимают не более 10%.
• Кладка средней сложности. Менее 20% фрагментов для художественного оформления.
• Сложный вид. Соотношение декора и обычного материала 40% к 60%.
• Особо сложная. Более чем 40% декоративной поверхности.

Вернуться к оглавлению

Ложковая разновидность

При такой кладке каждый кирпич верхнего ряда должен перекрывать шов нижнего.

Этот вид укладывания кирпичей предполагает расположение фрагментов на поверхности в длину так, чтобы верхний слой полностью перекрывал нижний. Таким образом, получается, что каждый последующий кирпич покрывает предыдущей стык, а недостающую плоскость заполняют половиной фрагмента. Также некоторые виды кирпичных стен сводят ложковым методом с забутовкой. В такой конструкции также используется тычковая кладка, то есть первый и третий ряды возводят продольной выкладкой, а второй — поперечной.

Вернуться к оглавлению

Лицевое укладывание

Метод, представляющий декоративные способы кирпичной кладки. Подобные конструкции называются так из-за того, что керамический или силикатный кирпич применяется для отделки готового фасада. С этой целью нередко используют декоративный камень, поверхность которого слегка косая. Чтобы такое выкладывание выглядело симметрично, необходимо сделать швы ровными, даже если углы материала не четкие. Для кладки эркеров или колонн применяют полнотелый кирпич.

Вернуться к оглавлению

Крестовая кладка

Эта методика выкладки предполагает укладывание так, чтобы каждый предыдущий тычковый ряд был перекрыт ложковым, по центру шва. Крестовая и цепная перевязки обеспечивают высокую прочность и делают возможным возведение подобного смешанного типа конструкции в качестве несущей стены для многоэтажек. Чаще всего толщина составляет один-два блока.

Вернуться к оглавлению

Смешанная разновидность

Такой способ укладки подразумевает комбинацию разного строительного материала.

Типы кирпичной кладки, предполагающие использование двух разновидностей материала. Применяют для возведения капитальных построек. Главное при применении такой методики — качественная перевязка. Смешанные кладки предполагают использование таких материалов: бут, декоративные фрагменты, искусственные камни, кирпичи, природные материалы.

Вернуться к оглавлению

Как укладывать углы?

Чтобы кладка была прочной, необходимо правильно выполнить ее узлы, то есть угловые конструкции. Алгоритм выкладки начинается с первого слоя (на гидроизоляцию цоколя) и разметки последующих слоев. Необходимо натянуть веревки для примерного расчета материала, поскольку понадобятся также половины фрагментов, трети и четверти. Важно также постоянно контролировать уровень конструкций специальным приспособлением и отвесом или закрепить металлический уголок, перекрыв 5—6 уже выложенных рядов и все последующие вводить в изгиб приспособления.

Виды кирпичной кладки — обзор существующих вариантов

От специфики и назначения конструкции используются разнообразные виды кирпичной кладки. Игнорирование строительных правил и норм может свести к нулю затраты труда и потраченного времени. Статья раскрывает особенности кладки тем или иным способом, знакомит с системой перевязки швов. Материал носит ознакомительный характер и сопровождается фото и видеоматериалом.

О кирпичах, которые используются в строительстве

Строительный материал (кирпич) бывает:

1. Силикатный.
2. Керамический.
3. Клинкерный.
4. Шамотный.
5. Полнотелый кирпич.
6. Пустотелый кирпич.

Давайте поближе познакомимся с каждым из видов и узнаем особенности и отличия этого строительного материала.

Силикатный

Обзор рабочего материала начинаем с самого простого и дешевого кирпича, который можно использовать в строительстве. В производстве используется известь и песок. Сырьё замешивается в автоклаве или вручную добавляется вода в определенных пропорциях. Затем, готовый продукт сушат. При столь слабом технологическом процессе понятно, что качество готового продукта не высоте. Его недостатки:

• прочность на низком уровне;
• большой вес, что затруднят работу;
• слабые теплоизоляционные свойства;
• влагостойкость на низком уровне.

К тому же, силикатный кирпич, слабо переносит воздействие ультрафиолетовых лучей.

Керамический (красный)

Своему названию обязан материалу изготовления – глине. Производство предполагает обжиг сырья в печи при t⁰ 800-1 тыс. градусов. Пористость, получается, из-за того, что при обжиге глины вода испаряется, а органика выгорает.

Клинкерный

От красного кирпича его отличает только более высокая t⁰ обжига. В остальном это схожий конечный продукт. Понятно, что чем выше температура обжига, тем прочнее материал.

Шамотный

Его изготавливают из огнеупорной глины. Продукт отличается:

1. Особой устойчивостью к высоким t⁰. Даже неоднократно нагретый шамотный кирпич не разрушается.
2. Огнеупорный очень теплоёмкий. Он быстро нагревается и медленно отдаёт тепло.

Его назначение и область применения предсказуемая: его практикуют при монтаже печей, плит и каминов.

 Полнотелый

Он обладает высокой прочностью, не поддаётся промерзанию и противостоит проникновению влаги. Он, благодаря вышеперечисленным свойствам, применяется при строительстве конструкций с повышенными нагрузками. Он идеально подходит для возведения дымовых труб, подпорных стенок и подземных сооружений.

Пустотелый

Его используют при возведении стен зданий разного направления. Пустоты кирпича служат проводником тепла. С ним легче работать, его вес меньше чем у пустотелого кирпича.

Об инструменте, коротко

Для кирпичной кладки необходим определённый набор инструментов, в который входит:

1. Основной инструмент любого каменщика – это мастерок или как его ещё называют кельма. Им наносится и выравнивается цементный раствор, убираются излишки связывающего вещества.
2. Корочка. С её помощью кирпич подгоняют под размер: обтёсывают и колют.
3. Расшивка. Этим инструментом разделывают швы между рядами.
4. Порядовка выступает контролёром высоты кладки. Допускается толщина шва до 12 мм.
5. Шнур натягивается на расстоянии 2-3 мм от края ряда. С его помощью осуществляется контроль горизонта.
6. Отвес ещё одно необходимое приспособление. С его помощью контролируют вертикаль.

Общие принципы кирпичной кладки

Калькулятор кирпичной кладки.

Существуют определённые (общие) понятия кирпичной кладки, о которой речь пойдёт ниже.

1. Кирпич, уложенный в соседних вертикальных рядах должен перекрывать на ½ длины или ширины. Один кирпич должен иметь опору из двух других.
2. Вертикальные швы необходимо заполнять цементным раствором. Не допускается наличие пустот. Это не даёт кладке расслоиться.
3. Перевязка при кладке обязательна. Она обеспечивает общее соединение всей стены.
4. В нижней части: цоколь и/или фундамент от кладки должен разделять изоляционный слой.
5. Она начинается с обустройства углов. Наружная сторона стены кладётся в первую очередь.
6. Если необходимо укрепить конструкцию используют стальную арматуру.

Это и есть основные принципы, используемые в работе. Теперь необходимо определиться со способами.

Виды и способы

Кладку различают в зависимости от вида строительства.

Терминология кладки

Существуют определённые способы, к которым относится:

1. Ложковая перевязка.
2. Цепная перевязка.
3. Многорядный вариант.
4. Облегчённая.
5. Армированная перевязка.
6. Декоративная перевязка.
7. Ажурная.

Способы перевязки кладки.

Что собой представляет каждый вариант, давайте разбираться вместе.

Ложковый ряд

Это самая простая кладка в 1\2 кирпича. Особенность выполнения: смещение вертикальных швов от одного ряда к другому на четверть или половину длину кирпича. Если речь идёт о стандартном продукте: 250/120/65.

Цепная перевязка

Её назначение: сделать стену как можно прочнее. Для монолита всей конструкции используется схема: горизонтальный ложковый ряд укладывается параллельно с разбежкой швов. Второй ряд – тычковый.

Многорядный вариант

Важно чтобы тычком выполнялись первые и крайние ряды в стене. Нет жёстких ограничений на использование тычка в каждом втором ряду кладки. С тычковым рядом можно чередовать от 3-х до шести ложковых рядов.

Облегчённая кладка

Особенности облегчённых конструкций.

В данном варианте облегчённой конструкции есть одна особенность. Облегченная кладка – это по сути две стены, только выложенные в 2 кирпича. Пространство между стенами заполняется разными материалами. Например, керамзитом.

Армированная перевязка

Армированный способ перевязки

Перевязка этим способом необходима для укрепления общей конструкции. Обычно этим способом пользуются при возведении зданий в сейсмоопасном районе. Армирование возможно при монтаже теплоизоляционных стен.

Декоративный вариант

Внешняя декоративная отделка

Этот способ кладки используется с внешней стороны здания для украшения фасада и/или полной композиции. Сегодня ажурная кладка практикуется при отделке внутри помещений, как технических, так и жилых зон. Стену можно искусственно состарить, или использовать как вариант отделки углов помещения, или в виде фрагмента на общей стене.

Существует несколько вариантов, о которых читайте ниже.

• Готический вариант.

Простой способ укладки ,где в каждом ряду чередуются длинные и короткие стороны рабочего (укладочного) продукта.

• В виде креста.

Она выполняется на два креста. Сначала необходимо подобрать промежуток чередования будущего узора.

• Силезская технология.

Этот вариант предполагает вложить два ряда непосредственно в ложок. Третий ряд укладывается в тычёк. Важно при выполнении этого технологического процесса соблюдать вертикальность шва.

• Голландская технология.

Вариант голландской технологии предполагает изначально укладывать кирпич ложком. Необходимо чередовать тычёк через каждые два ложка.

• Ажурный вариант.

Ажурный забор

Этот вариант больше подходит для оформления стены с внешней стороны.

Мы перечислили небольшую часть возможных приёмов кладки кирпича. Больше о способах можно почерпнуть из технической литературы и видеоматериалов, которых много в сети интернет.

Расчёт кирпича для кладки



Толщина кирпичной кладки
Вид кирпичной кладки	Часть кирпича				Толщина стены, мм.
Кладка в четверть кирпича	0,25				65
Кладка в полкирпича	0,5				120
Кладка в 1 кирпич	1				250
Кладка в полтора кирпича	1,5				380
В два кирпича	2				510
В два с половиной кирпича	2,5				640
В три кирпича		3 и более		770 и больше
Стандартные размеры кирпича
Вид кирпича			Размеры, мм.
			длина			ширина	толщина
Одинарный			250			120	65
Утолщенный			250			120	88
Одинарный модульных размеров			288			138	63
Утолщенный модульных размеров			288			138	88
Утолщенный с горизонтальным расположением пустот			250			120	88

Возможные виды кладки

Виды кладки кирпича

Техника безопасности при выполнении работ

В строительстве кладка может выполняться на разной высоте. Поэтому, работа каменщика на «верхотуре», считается опасной. Различные документы регламентируют выполнение работ на высоте. Необходимо соблюдение не только техники выполнения работ, но и личной безопасности.

Работа выполняется в специальной одежде (рабочем костюме). В комплект костюма входит специальная обувь (ботинки) и рукавицы.

При работе на нижних этажах, к примеру, строительстве частного дома с использованием лестницы, конструкция должна быть надёжно закреплена.

Вы помните о соблюдении техники безопасности?

В заключение

Как видим вариантов использования кирпича много. Необходимо при строительстве дома соблюдать определённый порядок и правильно выполнять кладку.

Отклонение от строительных технологий и/или несоблюдение элементарных норм строительного процесса может пагубно повлиять на прочность возводимого объекта.

Как правильно класть кирпич — виды кладки и пошаговые инструкции

С момента своего появления несколько тысяч лет назад и до сегодняшнего дня кирпич остается одним из важнейших строительных материалов, наравне с бетоном и деревом. Из кирпича возводят огромное количество домов, коттеджей, сараев, гаражей, бань, хозяйственных и общественных сооружений и т. д. И даже сейчас, несмотря на все современные строительные технологии, человек, который умеет быстро и правильно класть кирпич, очень высоко цениться. Так почему бы и вам не приобщиться к мастерству каменщиков? Зная, как правильно класть кирпич, вы получите возможность самостоятельно возводить различные жилые и хозяйственные постройки из этого материала на своем участке.

Как правильно класть кирпич

Кладка кирпича

Виды кирпича

Кирпич представляет собой блок искусственного камня правильной формы, применяемый для возведения несущих стен и перегородок, а также для облицовки при постройке различных жилых, общественных и хозяйственных зданий.

Кирпич рядовой М100, М75

Изготавливается в виде параллелепипеда, грани которого имеют собственные названия.

1. Самая большая по площади грань, которая, как правило, параллельна основанию кладки, называется постелью.
2. Длинная боковая грань, вторая по площади, называется ложок или ложковая часть.
3. Короткая боковая грань, самая малая по площади, называется тычок или тычковая часть кирпича.

Грани обычного кирпича: 1 – постель, 2 – ложок, 3 — тычок

Кирпичи классифицируются по следующим параметрам:

• материал изготовления;
• размеры и форма;
• структура;
• сфера применения.

Кратко рассмотрим их все. По материалу изготовления кирпичи могут следующих типов.

1. Керамические кирпичи, также известные как красные – одни из самых распространенных. Изготавливаются из глины высокого качества и с малым содержанием примесей. Заготовки керамического кирпича формируются, высушиваются и затем обжигаются в печи при температуре +1000°С. Процесс изготовления достаточно долго и трудоемок, потому стоит подобный стройматериал относительно дорого. Но при этом красный кирпич прочен и долговечен.

   Кирпич лицевой керамический

2. Клинкерные кирпичи – как и керамические, они делаются из хорошей глины, но при этом их обжиг происходит при более высокой температуре, составляющей +1200°С. Как правило, имеет более темный оттенок и лучшие показатели прочности и морозоустойчивости среди аналогов. Также из всех кирпичей клинкерный обладает наименьшими показателями водопоглощения – от 1 до 6% от общей массы.

   Прочный и долговечный клинкерный кирпич

3. Силикатные кирпичи – изготавливаются из смеси песка и небольшого количества извести. В отличие от керамических, они не обжигаются, а проходят через автоклав, где температура около +200°С и высокое давление. Дешевый и очень популярный для возведения хозяйственных построек материал. Но при этом он менее прочен, чем керамический кирпич, и более склонен к впитыванию влаги.

   Силикатный кирпич

4. Гиперпрессованный кирпич – строительный материал, изготавливаемый из смеси горных пород и небольшого количества портландцемента, которые проходят формирование и прессовку под очень высоким давлением.

   Облицовочный гиперпрессованный кирпич

5. Саманный кирпич – как правило, самодельный стройматериал, представляющий собой блоки из глины, где в качестве наполнителя используется солома или ее аналог.

Изготовление саманных блоков

Виды и назначение кирпичей

Размер кирпичей определяется государственными стандартами. В соответствии с ними, у этого стройматериала есть базовые габариты, называемые «нормальным форматом», от чего и отталкиваются все прочие варианты.

Таблица. Основные размеры кирпичей.

Наименование формата	Габариты, мм
НФ – нормальный формат, также известный как одинарный	250х120х65
Полуторный	250х120х88
Двойной	250х120х138
«Евро»	250х85х65
Модульный одинарный	288х138х65

Основные размеры кирпичей

Важно! Стоит отметить, что при сооружении кирпичной кладки очень часто используются неполные части кирпичей. Это половина, одна четверть и три четверти. Для их создания применяется кирка, циркулярная пила, болгарка или специальный станок.

Что касается формы кирпича, то, помимо стандартной прямоугольной, есть еще множество вариантов, которые применяются для декоративных целей или создания конструкций сложных форм. С этими блоками, получившими название фасонных, вы можете ознакомиться на изображении, приведенном ниже.

Виды фигурного кирпича

По своей структуре кирпичи подразделяются на полнотелые и пустотелые. В первом варианте блоки не имеют каких-либо специально сделанных отверстий, поры и пустоты получаются из-за особенностей технологии изготовления. Полнотелые кирпичи применяют для возведения несущих стен и прочих конструкций, испытывающих значительную нагрузку – они прочнее, но вместе с тем и хуже по своим теплоизоляционным качествам.

Полнотелые силикатный и керамический кирпичи

Пустотелые кирпичи имеют в своей структуре прямоугольные или круглые отверстия в постели. Кладка из такого материала за счет подобных пустот, заполненных воздухом, обладает лучшими теплоизоляционными свойствами, но вместе с этим и не такая прочная.

Пустотелые керамический и силикатный кирпичи

По своей сфере применения материал подразделяется на следующие категории.

1. Строительный, также известный как рядовой кирпич – используется для возведения стен и перегородок, которые впоследствии подвергаются отделке другими материалами. Зачастую имеет неидеальную форму и внешний вид, но при этом дешевле.
2. Облицовочный, или лицевой кирпич – также может использоваться для возведения несущих стен, перегородок, цоколей и других конструкций, но при этом он обладает лучшим внешним видом, потому его можно не покрывать другой отделкой и при этом все равно получить красивую и приятную для глаз постройку.
3. Огнеупорный – применяется при обустройстве печей, дымоходов и других сооружений, которые могут контактировать с источниками огня или повышенной температуры.
4. Декоративный кирпич используется исключительно для внешней или внутренней отделки фасадов. Нередко имеет специальную фактуру или покраску.

Огнеупорный кирпич

Кладка стены из керамических блоков

Сравнительная стоимость различных видов кирпича

Важно! Отдельно стоит выделить б/у кирпич – это самый дешевый вариант данного строительного материала, но его прочностные качества и внешний вид очень далеки от идеала.

Кирпич б/у

Цена на кирпич

Кирпич

Виды кирпичной кладки, перевязки и расшивки швов

Без знания основных терминов, обозначающих элементы кладки, понять различные инструкции и правильно возводить кирпичные стены непросто. Потому ознакомимся с базовыми обозначениями, представленными на изображении ниже.

Элементы кирпичной кладки

Версты — кирпичи, укладываемые на лицевую (фасадную) и внутреннюю (составляющую поверхность жилых помещений) стороны стены. Кирпичи, лежащие между внутренней и внешней верстой в ряду, называются забуткой.

В соответствии с внешним видом фасада, ряды в кладке могут быть тычковыми или ложковыми. В первом случае кирпичи выходят на лицевую сторону стены тычком. И, соответственно, если на фасаде видно ложок, то такой ряд называется ложковым.

Шов, образованный раствором между рядами кирпичной кладки, называется горизонтальным. А если раствор находится между соседними кирпичами в ряду, то такой шов называется вертикальным. Он может быть либо продольным, либо поперечным. В первом случае вертикальный шов располагается вдоль направления стены, во втором – поперек нее. Их перекрытия в рядах кирпичной кладки называются перевязками.

Распределение точечной нагрузки на кирпичной кладке без перевязки

Выполнение крепких и долговечных построек из данного материала возможно только при соблюдении трех основных правил.

1. В кирпичной кладке необходимо равномерно распределять нагрузки на сжатие и минимизировать их на изгиб. Для этого плоскости всех рядов должны быть параллельны друг другу. В результате исключается неравномерное распределение нагрузки на один из углов или одну из сторон кладки.
2. Вертикальные швы, расположенные вдоль и поперек относительно направления кирпичной кладки должны располагаться под углом 90° относительно плоскости ряда и взаимно перпендикулярно друг другу.
3. Для обеспечения равномерного распределения нагрузки и исключения изгибающих моментов каждый кирпич верхнего ряда должен опираться как минимум на два кирпича в нижнем.

С классификацией кирпичных кладок по толщине стенки можно ознакомиться ниже.

Различные толщины кирпичных кладок. Выбирайте одну из них, исходя из того, какое сооружение возводится, должна ли стена быть несущей и как обстоит ситуация с климатом в местности

Важно! Отдельно стоит сказать, что есть еще один вид кладки – в четверть кирпича. В таком случае плоскость рядов проходит не по постели блоков, а по ложку. Толщина такой кладки – 65 мм, прочность и теплоизоляция низкие, потому схема годится только для тонких перегородок внутри дома.

Кладка в четверть

Как уже упоминалось выше, для создания крепкой и надежной кладки ее вертикальные швы необходимо перекрывать. Для решения этой задачи используются различные схемы укладки, называемые перевязками швов. Каждая из них имеет определенный уровень сложности, а также свои достоинства и недостатки.

Чаще всего при строительстве используют следующие системы перевязки швов:

• однорядная, также известная как цепная;
• многорядная;
• и подвид многорядной – трехрядная система перевязки.

Однорядная система перевязки швов

Принцип однорядной перевязки швов заключается чередовании ложковых и тычковых рядов кирпичной кладки через один. При этом нужно еще соблюдать некоторые правила.

1. Начальный и финальный ряды кладки должны быть обязательно тычковыми.
2. Продольные вертикальные швы перекрываются на ½ кирпича.
3. Поперечные вертикальные швы перекрываются на ¼ кирпича.

Однорядная система перевязки швов дает возможность создать очень крепкую и надежную кладку с равномерным распределением нагрузки и минимизацией изгибающих моментов. Но при этом такой способ укладки кирпичей очень трудоемок. Кроме того, у каменщика возникает необходимость изготавливать большое количество неполномерных блоков, что повышает расход материала за счет ненужных четвертинок или брака, получившегося при неудачном расколе.

Кирпичная кладка, сложенная по однорядной системе перевязки швов

Схема однорядной перевязки швов для кладки в полтора и два кирпича

С точки зрения экономии материала и времени предпочтительнее многорядная система перевязки швов. В ней один тычковый ряд чередуется с 5-6 ложковыми. При этом есть свои особенности, требующие соблюдения.

1. Как и для однорядной перевязки, начальный и конечный ряды кладки должны быть тычковыми.
2. Следующий ложковый ряд должен перекрывать вертикальные поперечные швы предыдущего ряда того же типа на ½ кирпича.
3. Вертикальные продольные швы в ложковых рядах, как правило, не перевязываются.
4. Следующие в кладке тычковые ряды должны перекрывать вертикальные поперечные швы предыдущего ложкового ряда на ¼ кирпича.

Как уже было сказано выше, подобная система экономнее и проще, но вместе с тем и не такая прочная. Что касается трехрядной перевязки, это частный случай многорядной – когда между двумя тычковыми рядами располагается три ложковых.

Многорядная перевязка швов в кладке на полтора кирпича

Схема трехрядной перевязки швов

Сравнение однорядной и многорядной перевязок швов для кладки в два кирпича

Стоит отметить, что существуют и другие системы перевязки швов кирпичной кладки, каждая со своими преимуществами и недостатками. На изображении, к примеру, показана схема, получившая название «фламандской»

В кирпичной кладке различаются не только толщины стен и схемы расположения блоков, но и типы швов из строительного раствора. Рассмотрим основные их разновидности.

1. Вподрезку – границы шва совпадают с плоскостью стен. В результате получается ровная и гладкая кирпичная кладка.
2. Пустошовка – границы шва не доходят до плоскости стен, между кирпичами остаются небольшие щели. Как правило, такой тип используют в том случае, если кладка будет штукатуриться. В процессе в эти щели зайдет отделочный материал и, таким образом, будет хорошо держаться на стене.
3. Выпуклые и вогнутые полукруглые и двухсрезные швы – в профиль раствор на границе стены имеет вид полукруга или треугольника, выходящего или, наоборот, входящего за плоскость кладки. Используется в декоративных целях.

Виды расшивки швов кирпичной кладки

Инструменты и приспособления для кладки кирпича

Выполнение любых строительных работ невозможно без применения инструментов. Рассмотрим все, что может вам понадобиться для правильной кладки кирпича.

Кельма каменщика – металлическая лопатка треугольной формы с изогнутой ручкой. Самый главный инструмент для кладки кирпича, необходим для нанесения раствора на стену или отдельный блок, для его перемешивания или срезания излишков.

Кельма каменщика

Молоток-кирка – используется для раскалывания кирпичей на половинки и четвертинки. Острая сторона применяется для небольших или нормальных по размеру блоков, тупая – для тех, что крупнее. Вместо молотка-кирки можно также использовать циркулярную пилу или болгарку.

Молоток-кирочка

Кельма для расшивки – с ее помощью выполняется расшивка швов в кирпичной кладке и придание им необходимой формы.

Кельма для расшивки

Капроновый шнур для обустройства причалки, с помощью которой контролируется правильность положения нового ряда кирпичей.

Шнур-причалка

Порядовка – металлический уголок, закрепляемый на углах дома при помощи зажимов-струбцин. В нем располагаются отверстий или другие крепления, позволяющие быстро перемещать шнур причалки ровно на высоту одного ряда кирпичной кладки (с учетом толщины шва). Применение порядовки существенно ускоряет и облегчает работу каменщика.

Схема применения порядовки

Лопата для размешивания цементного раствора. Также для его приготовления и переноски до точки укладки кирпичей вам понадобятся ведра, корыто и прочие емкости. При работе с большим количеством раствора имеет смысл купить или взять в аренду бетономешалку.

Лопата

Для контроля положения углов вам необходим плотничий угольник. Также для замера расстояний и длин понадобится рулетка. А для простановки отметок – карандаш.

Плотничий угольник

В работе каменщика большое значение имеет контроль того, насколько ровно лежит по горизонтали и вертикали один из кирпичей или целый ряд. Для этих целей используйте строительный и водяной уровни.

Строительный уровень

Цены на строительные уровни

Строительные уровни

Водяной уровень

Для укладки верхних рядов кирпичей необходимо использовать строительные леса или подмости. Перевозить стройматериалы лучше с помощью тачки.

Подмости каменщика

Цены на строительные леса

Строительные леса

Также в ходе строительства лучше носить отдельную рабочую одежду и применять защитную экипировку – очки и перчатки.

Важно! Отдельно стоит сказать о шаблонах для каменщика. Это простые пластиковые приспособления, позволяющие даже неопытному человеку наносить идеально ровные слои раствора на постель и вертикальные поверхности кирпичей.

Шаблоны для каменщика

Замешивание раствора для кирпичной кладки

Для соединения кирпичей в монолитную и крепкую стену вам понадобится цементный раствор. И в этом разделе статьи вы узнаете, как его приготовить.

Шаг 1. Подготовьте все необходимые компоненты – цемент марки М400, хороший песок, небольшое количество воды и пластификатор. Последний необходим для создания эластичной, качественной смеси, которая будет без проблем ложиться на кирпич и разглаживаться. В качестве пластификатора используйте либо специально разработанные добавки, либо обычное моющее средство.

Подготовка всего необходимого

Шаг 2. Включите бетономешалку, налейте туда три четверти ведра воды, затем добавьте 30-50 мл моющего средства. Подождите, пока смесь двух жидкостей хорошенько перемешается и вспенится.

Добавление моющего средства

Шаг 3. Засыпьте два ведра песка. Так же выжидайте, пока все компоненты в бетономешалке превратятся в смесь.

Засыпается песок

Шаг 4. Как только песок с жидкостью перемешаются – добавляйте еще два ведра песка. Повторите те же действия, что на предыдущей операции.

Песок засыпается второй раз

Шаг 5. Добавьте в бетономешалку одно ведро сухого цемента марки М400. Поверните грушу немного вниз, примерно на 5-10°.

Груша слегка поворачивается вниз

Шаг 6. Перемешивайте компоненты ровно до того момента, пока смесь не станет немного влажной. После этого понемногу доливайте в бетономешалку воды. Не переборщите с водой, иначе придется вновь добавлять сухие компоненты и пластификатор, при этом правильные пропорции выдержать будет трудно.

Раствор почти готов

В бетономешалку доливается вода

Шаг 7. Как только смесь полностью перемешается и начнет отлипать от стенок бетономешалки, выливайте ее в заранее подготовленное корыто или любую другую емкость подходящего объема.

Раствор выливается в корыто

Шаг 8. Размешайте полученную смесь лопатой, проверьте, насколько она эластична и подходит ли ее консистенция для применения в кирпичной кладке.

Смесь размешивается лопатой

Шаг 9. Приготовив смесь для скрепления кирпичей, не забудьте прочистить остановленную бетономешалку от остатков раствора.

В конце потребуется очистка выключенной бетономешалки

Цены на популярные модели бетоносмесителей

Бетономешалки

Как правильно класть кирпич – пошаговая инструкция

Теперь приступим к описанию того, как правильно класть кирпич. Для этого создано несколько пошаговых инструкций, каждая из которых вынесена в отдельный подраздел.

Важно! До того как приступать к строительству, желательно «потренироваться» выполнять кирпичную кладку и отдельные ее элементы, такие как углы и столбы. Это даст вам базовые навыки каменщика и убережет от некоторых ошибок в процессе возведения собственного дома, сарая, гаража или любой другой постройки.

Сухая выкладка на цоколь

Начинается работа с выкладки первого ряда кирпича «насухую». Она необходима для подсчета того, сколько блоков понадобится в данном случае, и для примерного представления того, как сделать правильную кладку.

Шаг 1. Распакуйте кирпичи и проверьте экземпляры с разных поддонов. В силу некоторых особенностей сырья и технологического процесса они могут отличаться друг от друга по оттенку или размерам. Выявите эти особенности заранее. При укладке стен и других сооружений желательно использовать кирпич из одной партии,  одного оттенка.

Проверка распакованных кирпичей

Шаг 2. На цоколь или фундамент расстелите и закрепите рубероид – он необходим для гидроизоляции. Без него кирпич будет «втягивать» воду, что не лучшим образом повлияет на его долговечность. Затем выложите первый ряд блоков без раствора и тщательной подгонки. Подготовьте штырь или кусок арматуры диаметром 8 мм – он соответствует толщине слоя раствора между кирпичами.

Укладка первого ряда кирпичей поверх рубероида

Шаг 3. Теперь выкладывайте кирпичи на край цоколя, тщательно выравнивая их и соблюдая нужный зазор при помощи штыря соответствующего диаметра. Таким способом производится сухая раскладка по всему периметру возводимой постройки – особое внимание уделяйте углам.

Выкладка второго ряда

Для соблюдения зазора используется штырь

Шаг 4. Произведите замеры длины от одного угла до другого, запишите результаты. Также выполните замеры по диагонали – все ли правильно, соблюдаются ли цифры проекта.

Производятся замеры

Шаг 5. По углам нанесите карандашом отметки на цоколь в тех местах, где будут располагаться края кирпичей. При желании и наличии времени, такие же метки можно поставить по всей длине стен – это потребует от вас дополнительных сил сейчас, но при этом сильно облегчит работу в будущем.

Нанесение отметки карандашом

Выкладка первого ряда

Один из самых ответственных этапов в укладке кирпича – работа с первым рядом. От того, насколько правильно он будет выложен, зависит качество последующей кладки и всего строения в целом. Учитывайте это и выполняйте данную работу с как можно большей аккуратностью.

Шаг 1. По меткам, нанесенным на этапе сухой раскладки, выложите первые кирпичи на углы цоколя. В данном случае еще поверх рубероида была выстлана армирующая сетка из проволоки.

Уложен первый кирпич

Шаг 2. Посадив угловые кирпичи одной из стен на раствор, тщательно подгоните их по высоте рукояткой мастерка или очень легкими и осторожными ударами тупой части молотка-кирки. При этом обязательно используйте и водяной уровень, и строительный – необходимо удостовериться, что блоки на двух краях стен располагаются на одинаковой высоте.

Процесс подгонки углового кирпича

Шаг 3. По тому же принципу выложите кирпичи первого ряда на всех углах будущей постройки.

Укладка второго углового кирпича

Шаг 4. Натяните между угловыми кирпичами нитку-причалку, по которой будет выполняться выравнивание по горизонтали и вертикали всех остальных блоков первого ряда. Закрепляется шнур либо при помощи уголков (как на фото ниже), либо на порядовке. Учтите, что нитка-причалка не должна провисать и что при укладке «отдавливать» ее в сторону одной из граней кирпича нежелательно.

Натягивается нитка-причалка

Шаг 5. Приступите к выкладке прочих кирпичей первого ряда. Мастерком уложите на цоколь раствор, разровняйте до высоты около 1,5 см, положите кирпич, выровняйте его по горизонтали и вертикали, пользуясь ниткой-причалкой. Если вы впервые работаете каменщиком, выполняйте сверку строительным уровнем. При этом разрешается подгонять кирпич легкими постукиваниями рукояткой кельмы или тупым концом молотка-кирки. После этого толщина горизонтального шва должна составлять примерно 8-10 мм, а вертикального – 8 мм. Излишки раствора удалите кельмой.

Уложен второй кирпич первого ряда

Шаг 6. По тем же принципам, что указаны выше, осуществите укладку всех кирпичей первого ряда.

Укладка первого ряда кирпичей

Шаг 7. После укладки последнего кирпича в первом ряду проверьте еще раз, совпадает ли высота всех блоков, нет ли где-то выпирания вперед или назад относительно цоколя. Если все в порядке – приступайте к выкладке углов второго ряда, перемещению причалки и к дальнейшим строительным работам.

Можно приступать к выкладке углов второго ряда

Кладка кирпича вприсык и вприжим

После выкладки первого ряда необходимо приступить к созданию последующих слоев кирпичной кладки. При этом действия производятся по схожему алгоритму – создаются углы, натягивается нить, укладываются блоки. В этом подразделе мы остановимся на последней операции. Есть две основные техники укладки кирпича – вприсык и вприжим. Рассмотрим последовательно оба. Начнем с укладки кирпича методом вприсык.

Шаг 1. По верхним ребрам выкладываемого ряда натяните нитки-причалки. Желательно делать это и с внешней, и с внутренней стороны. Затем на постель предыдущего ряда кирпичей вылейте цементный раствор.

Кладка кирпича своими руками. Виды кирпичной кладки.

В зависимости от специфики и дальнейшей эксплуатации воздвигаемого сооружения применяются разнообразные способы кладки кирпича. Материал отличается хорошими качествами, а потому находит широкое применение в строительстве. При этом необходимо соблюдать определенные стандарты, иначе потраченные усилия, включая время, материалы, трудовые ресурсы – все это будет сведено к нулю.

Содержание этой статьи

Выбрать необходимый вид кирпича по лучшей цене и заказать строительные материалы с доставкой рекомендуем на сайте Kirpich.ru

Кладка кирпича своими руками для возведения какой-нибудь хозяйственной постройки либо дома также требует соблюдения этих стандартов. Строительные нормы и правила были созданы не просто так и распространяются не только в отношении бригады специалистов. Ведь неправильный подход к такой ответственной работе оборачивается неприятностями различной степени тяжести.

Поэтому необходимо не только знать, какие способы кладки кирпичей существуют, но и следует вникнуть в суть работы. В особенности это касается тех людей, которые желают заняться стройкой самостоятельно.

Особенности кирпичной кладки своими руками

Один из способов сэкономить на строительстве собственного дома – сделать работу своими силами. Качество постройки зависит от множества факторов, поэтому предварительно необходимо изучить технологию возведения сооружений из этого материала. Здесь имеются свои особенности и нюансы.

Это только на первый взгляд кажется, что работа несложная, с которой может справиться каждый. И если есть желание построить свой дом самостоятельно, то предварительно необходимо изучить теоретическую часть, а потом уже переходить к практической части.

Профессиональные строители тоже начинали свой путь с нуля. Виды кирпичной кладки им хорошо знакомы, но и как у всех, также не всегда все получалось с первого раза, совершались ошибки. Но так как ранее они обучались этому ремеслу, то впоследствии приобретенные теоретические навыки закреплялись практикой и совершенствовались.

Собственно данный материал может послужить в качестве неплохого учебника по строительству. И начать, пожалуй, стоит с самых распространенных типов кирпичной кладки.

Потом затронем ряд других не менее важных деталей.

Разновидности кирпичной кладки

Кирпич – это недорогой и плотный строительный материал, который отличается просто огромной популярностью. Широкое распространение обусловлено его главными качествами:

• огнестойкость;
• прочность;
• экологичность;
• морозоустойчивость;
• низкий уровень теплопроводности.

Список достоинств можно уложить в объем знаменитого романа-эпопеи («Война и мир»), но факт есть факт – большое количество зданий и сооружений по всему миру воздвигаются именно из этого строительного материала. При ответственном подходе к делу они могут простоять не одно десятилетие, а то и продержаться веками!

Какие же существуют разновидности кирпичной кладки? Каждый из существующих видов служит определенному типу постройки и их эксплуатационных особенностей.

Сплошная

Такой тип кладки актуален в отношении несущих стен жилых зданий, включая цокольные и подвальные помещения. Кирпичи укладываются вплотную друг к другу, что исключает появление щелей – они здесь просто недопустимы. В результате получается монолитная конструкция. Кроме самих кирпичей и раствора ничего больше не используется. Допускается проведение работ по утеплению снаружи здания, а также могут быть использованы другие различные способы теплоизоляции.

Исходя из типа воздвигаемого сооружения, существуют определенные нюансы и секреты кирпичной кладки:

• Сплошная кладка кирпичей подразумевает большой расход материала по сравнению с другими способами – разница может составить до 30% соответственно в большую сторону.

• Монтаж дымового проема в печи делают шамотным кирпичом – данный материал способен выдерживать экстремальные значения температуры. Швы при этом заделываются глиной.

• Толщина кладки во многом зависит от внешних условий эксплуатации зданий. Если на постройку будут воздействовать сильные морозы, то материал следует укладывать шириной не менее 640 мм.

• Поскольку кладка сплошным способом не способствует созданию необходимого уровня изоляции тепла и звука, между стеной и облицовкой следует сохранить зазор не менее 50 мм. Его можно оставить пустым либо заполнить соответствующим материалом. Неплохими качествами обладает минплита и джутовый мат.

• Между основной стеной и облицовкой должно быть надежное сцепление посредством металлических связей. Они монтируются в швы сплошной конструкции во время ее возведения. Для надежности важно, чтобы уровни швов сплошной стены и облицовочной части совпадали. В противном случае выручит гибкая композитная арматура.

Основные преимущества сплошной кладки заключаются в получении плотной и устойчивой конструкции. По этой причине данный способ нашел широкое применение при возведении основных стен большинства построек. Однако присутствуют и недостатки – теплоизоляция оставляет желать лучшего и низкий уровень поглощения шума.

Облегченная

Такая кладка актуальна для постройки небольших сооружений. К тому же способ позволяет облегчить само сооружение, из-за чего нагрузка на фундамент снижается. Кроме того, расход основного материала также существенно уменьшается.

Что касается высоты здания такой кладкой, то желательно, чтобы она не превышала два этажа. Облегченная укладка заметно тоньше, нежели сплошная и соответственно уступает ей в прочности. Но при этом здесь можно добиться хорошей теплоизоляции.

И это далеко не единственный плюс, другое преимущество – хорошая морозостойкость. Чтобы надежно противостоять воздействию внешних факторов (включая погодные условия) толщина кирпичной кладки может быть в пределах 420 мм.

Суть кладки сводится к тому, что возводятся две стены параллельные друг другу. Пространство между ними как раз заполняется прочим строительным материалом, как правило, утеплителем. Ширина самих стен составляет половину кирпичного блока. Теплоизоляция может быть реализована несколькими способами:

• Засыпка (или сухие наполнители) – для заполнения полости между двумя стенками можно использовать песок, щебет, базальтовая вата, керамзит. При этом материал следует уплотнить и дополнительно укрепить. Для этого сухой наполнитель заливается цементным раствором.
• Плиты – самые популярные утеплители — это пенополистирол (пенопласт) и базальтовая вата. Пенопласт водостоек и он очень удобен при монтаже. Плюс базальной ваты это большая теплостойкость и негорючесть. Материал монтируется в проемы несколькими слоями с формированием нахлест (100 мм) в области стыков.
• Бетон – раствор цемента также хорошо подходит в качестве утеплителя. Делается он в следующем соотношении – на одну часть цемента приходятся 6 частей песка. Помимо этого, рекомендовано применение дополнительного теплоизоляционного материала – древесной стружки, керамзита. Вода добавляется, пока не будет достигнута густая консистенция, главное чтобы она сильно не растекалась. Такой утеплитель следует заливать слоями по 15 см. при этом заливка проводится по достижению высоты кладки 1 метр. Если залить сразу весь бетон за раз, то это приведет к деформированию стены.

Поскольку стены, воздвигаемые данным способом, довольно тонкие, поэтому они нуждаются в дополнительном укреплении. Для этого через каждый метр кладки делается тычковый ряд, что повышает устойчивость всей конструкции.

Армированная

Виды кладки кирпича включают и такой тип. В этом случае стена оснащается дополнительным укреплением. В швы между кирпичами укладывается стальная арматура (диаметром 2,5-8 мм), благодаря чему с кирпичей снимается часть нагрузки. При этом толщина швов соответственно должна быть больше размеров прутьев как минимум на 4 мм. В случае необходимости выполнения поперечного армирования лучше остановить выбор на металлической сетке различной формы. Укладывать ее следует нечасто – достаточно через каждые 3-5 рядов.

Кладка с армированием в большинстве случаев используется для возведения конструкций, которые впоследствии будут подвергаться воздействию очень высоких нагрузок. Также она актуально в отношении нестандартных сооружений со смещенным центром тяжести.

Сама арматура может быть зафиксирована по одному из двух способов:

• Закрепление посредством концов.
• Сварка.

В результате получается надежная монолитная конструкция, поскольку у металла хорошее сцепление с цементом.

Декоративная

Такой тип применим в отношении наружных отделочных работ. Декоративная кладка хороша не только для облицовки зданий для придания им более выразительного облика. С ее помощью можно создать неповторимые элементы домашнего интерьера. И поскольку декоративная укладка относится к разряду нестандартных методов возведения стен, требуется грамотная подготовка чертежей. Здесь следует учитывать не только сами способы возведения стен, но и сложность проведения работ.

Если в кладке присутствует не более 10% сложных элементов по отношению ко всей поверхности, то она считается простой. К среднему уровню относится содержание необычных дизайнерских решений в количестве 20%. В сложной кладке до 40% сложных элементов. Для примера можно привести случаи, когда стены возводятся с выступами либо используется несколько разновидностей кирпичей.

Если же больше половины кладки состоит из дополнительных включений, то это уже попадает под категорию особой сложности. Здесь примером служит возведение забора из декоративных кирпичных блоков нестандартного исполнения.

Кладка облицовочного кирпича для формирования различных архитектурных элементов может сопровождаться определенными сложностями. Выступающие ряды для формирования пояском или карнизов должны выкладываться только целыми кирпичами. При этом свес каждого ряда не должен превышать одной трети от длины самого блока.

Виды декоративной кладки

Внешний способ отделки зданий в свою очередь также разделяется на несколько видов:

• Ажурная изысканность.
• Стиль Готики.
• Голландский вариант.
• Фламандский стиль.
• Английский крест.
• Голландская кладка.
• Силезская картина.
• Хаотичный порядок.

Ажурный вариант актуален для отделки жилых и технических помещений с внутренней стороны. Для реализации стиля можно использовать разные доступные способы – искусственно состарить стены, выполнить отделку углов, сделать какой-нибудь оригинальный и изысканный фрагмент по центру поверхности.

Готический стиль укладывается несложно – в каждом ряду можно заметить чередование длинных (ложок) и коротких (тычок) сторон строительных блоков.

Для фламандского варианта характерно чередование рядов: первый состоит из сочетания ложок-тычок. У второго ряда каждый тычок занимает середину ложка предыдущего.

Английскую кладку еще принято называть крестовой – ложковые и тычковые ряды чередуют друг с другом. Притом делается это таким образом, чтобы тычок находился по центру ложка. При смещении рядов получается более интересный дизайн экстерьера.

Голландский вариант не менее интересен внешне. Первый ряд укладывается тычковой стороной. Второй ряд характеризуется чередованием обеих сторон кирпича. В результате получается неплохой узор.

Силезская кладка также отличается своей причудливостью. Первый ряд укладывается двумя подряд ложками и один тычком (и т. д.). Для второго ряда тычковая сторона кирпича сдвигается по отношению к следующему наполовину. Два ложка при этом сдвигаются на треть. В третьем ряду тычок также сдвигается наполовину, но уже в другом направлении.

При хаотичном характере кирпичной кладки общая картина складывается тоже весьма необычно. Здесь, как можно догадаться, нет четкой последовательности, поэтому чередование сторон блоков выполняется в произвольном порядке.

Баварский дизайн

Баварская кладка кирпича – это самое заметное и легко узнаваемое дизайнерское решение, которое стоит отдельного рассмотрения. Здесь имеется своя особенность, а суть – использование кирпичей разного оттенка, из-за чего фасад приобретает пеструю, оригинальную, привлекательную и необычную внешность. При этом требуется соблюдать определенные правила:

• Все смежные блоки должны обязательно отличаться по цвету – нельзя укладывать рядом два кирпича одного и того же оттенка.
• Рисунок кладки не должен повторяться.
• Количество самих оттенков в пределах одной плоскости должно быть одинаковым – преобладание какого-либо цвета недопустимо.
• Обязательное условие – совпадение вертикальных швов через ряд.

Классическое баварское исполнение – это чередование красных кирпичей с коричневыми блоками. Зачастую добавляются еще два темных оттенка этих цветов. Максимальное количество используемой гаммы составляет не более 8-9. Делается это крайне редко и в большинстве же случаев актуально от 3 до 5 оттенков.

Для баварского исполнения подходит только специальный облицовочный материал. Также можно использовать и другие варианты – силикатный или керамический кирпич и рустированные блоки с неровной, но изысканной поверхностью. Как отмечают специалисты, цвет материала должен быть однородным и равномерным. Также на кирпичах не должно быть сколов, царапин и прочих дефектов.

Не менее привлекательно смотрится сочетание стандартной кладки и баварского исполнения. Кроме обустройства фасадов данная «технология» применима для возведения заборов из кирпича.

За исключением разнообразия применяемых оттенков сама технология баварской кладки ничем не отличается от традиционной укладки кирпичей. Раствор используется такой же, да и процесс проходит идентично. Разве что по стоимости баварская методика отличается более высокой ценой в силу покупки разноцветного материала, а также необходимости совпадения вертикальных швов.

Иными словами данная «технология» обходится гораздо дороже, но результат получается более привлекательным. Это сразу указывает не только на достаток хозяина дома – здесь проглядывается особенный вкус.

Типы кирпичной кладки, видео:

Система перевязки рядов

Теперь стоит коснуться не менее важного момента – как правильно класть кирпичную кладку? Во избежание расслаивания кладки и ее разрушения под воздействием собственного веса, кирпичи следует укладывать с определенной перевязкой швов.

Главный принцип заключается в соблюдении общего и обязательного в отношении любой разновидности кладки условия. Каждый верхний кирпич должен располагаться на обоих предыдущих определенным образом – наименьшая глубина должна составлять четверть всей длины кирпича. Только так можно обеспечить должную прочность всей конструкции.

И независимо от того какой именно была выбрана схема укладки блоков, существует несколько систем перевязки швов:

• цепная;
• многорядная ложковая;
• трехрядная крестовая.

Суть цепной перевязки заключается в последовательном расположении тычковых и ложковых сторон кирпича. Система актуальна в случае постройки стен без облицовки.

При многорядной перевязке стыки зарываются асимметрично в пол кирпича. Данная система актуальна по отношению к кладке с несколькими стенками.

Крестовая перевязка используется при строительстве простенков и столбов. Здесь после каждого ряда тычковой стороной блоков идут три ряда ложковой выкладки.

Расшивка швов

Чтобы постройка получилась прочной и устойчивой нужно не только знать, как правильно класть кирпич, но и качественно заполнять швы раствором. При возведении стен часть раствора (если его слишком много) будет неизбежно выдавливаться наружу, формируя неаккуратные и неровные очертания, тогда выполняется расшивка. Данная операция позволяет не только придать кладке приятный облик, но и уплотняет швы, что идет им на пользу. Разделыванием участков между кирпичными блоками внутренних либо наружных поверхностей желательно заниматься по ходу «роста» стен.

Существует несколько разновидностей расшивки, каждая из которых имеет свои подвиды:

1. Прямоугольная – она разделяется на следующие подтипы:

• вподрезку или заподлицо – выступающий раствор срезается вровень с поверхностью кирпичей. В целях уплотнения шва применяется плоский инструмент (кельма), которым проводят по нему, не прикладывая больших усилий. Это самый доступный способ, поэтому к нему обращаются чаще всего.
• заглубленная – формирование такого шва создает интересный эффект – будто над нижними рядами кирпичей зависают верхние блоки. Визуально конструкция выглядит не такой громоздкой. Технология предусматривает удаление раствора на глубину 6 мм. После этого швы уплотняются и разглаживаются при помощи округлого нагеля.

2. Полукруглая расшивка швов кирпичной кладки также может быть разной:

• вогнутой – самый распространенный вид расшивки. В разрезе шов выглядит в форме полукруга. Сама операция делается специальным инструментом, который позволяет выполнить качественное уплотнение. Ни резиновым шлангом, ни проволокой, ни прочими подобными инструментами такого достигнуть не удастся.
• выпуклой – это зеркальное отображение вогнутого шва, который выступает за пределы поверхности стен на 3 мм (не более). Но поскольку раствор даже после высыхания менее прочен в отличие от кирпича, то возрастает риск повреждения шва. Поэтому к нему строители прибегают крайне редко.

3. В виде среза – у него также есть два подвида:

• двухсрезная расшивка – если глянуть на срез шва, можно заметить равнобедренный треугольник с вершиной в его центре. Выглядит вполне привлекательно, а для его реализации используется металлический уголок.
• односрезное исполнение (скошенная расшивка) – излишки раствора срезаются под определенным углом на глубину до 4 мм. Причем убирается именно нижняя часть шва. Если срезать нижнюю, то в полученном углублении будут скапливаться попавшие осадки, грязь, что грозит разрушением раствора.

Сама процедура расшивки должна проводиться в строгом соответствии с правилами – для начала формируются вертикальные швы и только после этого можно переходить к горизонтальным. Что касается размеров, то габариты «горизонталей» составляют от 10 до 15 мм, «вертикалей» – от 8 до 12 мм.

Виды кирпичей

Помимо того, что следует знать, как класть кирпич, стоит познакомиться с разновидностями этого строительного материала. А ведь человечество знакомо с этими блоками с древнейших времен! До нашего времени сохранились следы построек, возведенных из примитивного материала.

Современное производство кирпичей разительно отличается от древней технологии их изготовления, но факт остается фактом – они применялись в строительстве очень давно. И помимо различных способов кладки этого строительного материала существуют несколько разновидностей кирпичей.

Силикатный

В его составе в основном очищенная кварцевая порода (песок). Малый процент (не более 10%) приходится на известь и влагу. Главным условием производства является очистка компонентов от марганца, глины и примесей органического происхождения. Если в извести слишком много окиси кальция либо она пережженная, то такой компонент непригоден для использования.

Среди минусов силикатных блоков можно выделить такие недостатки:

• низкая прочность;
• большой вес – из-за этого работы затруднены;
• теплоизоляционные свойства на низком уровне;
• влагостойкость оставляет желать лучшего.

Технология изготовления предусматривает нахождение сырья под большим давлением. Сам материал пригоден для возведения стен, включая перегородки. Но такие кирпичи не следует применять для строительства фундаментов, дымоходов, а также сооружений с высоким уровнем влажности.

Керамический

Кирпичная кладка своими руками хорошо выполняется с помощью этого материала. Для его изготовления используется высококачественная глина без сульфатов и примесей мергеля. Для начала блокам придается форма, потом они высушиваются и обжигаются в печи (1000 °C). При этом важно соблюдать меру, иначе материал будет пережжен либо недожжен, что отрицательно сказывается на его качестве.

В первом случае изделия будут ближе к черному оттенку, во втором – они слишком светлые. Поверхность нормальных кирпичей полуматовая красного цвета, при ударе можно услышать характерный звук, а на изломе проглядывается пористая структура.

Клинкерный

Для производства этого материала используются тугоплавкие пласты глины, которые подвергаются спеканию пока не образуется однородная масса. Выбор исходного сырья при этом имеет большое значение – в глине не должно быть мела, ненужных минералов, солей щелочных металлов, а сам состав – очищенным и пластичным.

После термообработки блоки приобретают высокую степень прочности и плотности. Также это позволяет придать материалу гигроскопичность, и стойкость к воздействию отрицательной температуры.

Поскольку такие кирпичи обладают широким спектром оттенков и текстуры, его можно использовать не только для возведения основных стен, но и для выполнения облицовочных работ.

Гиперпрессованный

Укладка кирпича может выполняться и этим материалом. Он состоит из отсевов известковой породы, мрамора, ракушечника, доломита. Как правило, они образуются в ходе разработок открытых карьеров. Этими составляющими представлено 90% от всей массы сырья. Качественный портландцемент – это уже второй компонент (6-8%), который обладает вяжущими свойствами.

Качество воды тоже имеет значение – она выступает в качестве химического агента. Производятся кирпичи путем прессовки сырья в специальных формах. Результат – изделия получаются практически идеальных очертаний. Их поверхность может быть гладкой или обладать структурой «рваного камня».

Зачастую гиперпрессованные изделия используются для облицовки зданий.

Шамотный

По-другому печной, этот материал отличается неплохими огнеупорными качествами, а также обладает правильной геометрией с зернистой основой. Расцветка кирпичей обычного соломенного оттенка с вкраплениями бурой или красноватой гаммы.

Это превосходные изделия, которые пригодны для возведения объектов, постоянно подвергающих воздействию высокой температуры – печи, камины.

Жаростойкость, низкая теплопроводность, высокая цикличность – кроме этих необходимых качеств шамотные блоки должны выдерживать сильный нагрев в течение длительного промежутка времени.

Также на их качестве не должно отражаться большая цикличность, причем до температуры 1000 °C. Шамотные кирпичи изготавливаются не только правильной формы, могут быть нестандартные версии.

Виды кирпичей и их характеристики, видео:

Приготовление раствора

От того насколько качественным будет приготовлен раствор для кладки кирпича, будет зависеть прочность и безопасность будущего сооружения. По этой причине этому этапу строительства любой постройки своими силами следует отнестись более чем ответственно. Основные компоненты качественного сцепляющего материала:

• Цемент (лучше использовать марки М300-М500).
• Песок (подойдет речной либо карьерный).
• Вода.
• Пластификатор (вместо него можно добавить известь, жидкое мыло, глину, в крайнем случае, стиральный порошок тоже годится).

Соотношение цемента и песка должно быть в пределах 1:3-1:5 соответственно, исходя из марки сыпучего материала. Повышение содержания песка оборачивается более прочным соединением, но теряется эластичность. Количество воды подбирается опытным путем, пока масса не станет напоминать консистенцию густой каши. Приблизительно это равняется 0,4-0,6 частям. Для пластичности раствора пластификаторы следует добавить в пропорции не более 0,1 части.

Первым делом просеивается песок, чтобы избавиться от всего лишнего – мусора, грунта, камушков. После этого соединяются остальные сухие компоненты в необходимой пропорции и все хорошо перемешивается. Только потом можно добавлять воду. Такая последовательность способствует равномерному замесу.

Проверить готовность раствора несложно – мастерком проводится по раствору, а после оценивается состояние следа:

Как подготовить кирпичный дом к зиме: утепление снаружи и изнутри. — здесь больше полезной информации.

• оплывает – воды много;
• рвется – воды мало;
• не оплывает, и не рвется – все в норме.

Также готовность можно проверить и другим путем – бросить мастерок в тару с «кашей»: если он вошел по самую ручку, значит, раствор был приготовлен правильно.

Схватывание цементной массы начнется через 45 минут, а закончится спустя 2 часа. На полное обретение прочности раствора уйдет примерно 28 суток.

Вас заинтересует эта статья — Керамические блоки: плюсы и минусы. Кладка керамоблоков.

Что может потребоваться для самостоятельной кладки кирпичей?

Многих людей, кто заинтересован в возведении какой-либо постройки своими силами, интересует, с чего нужно начинать? Разумеется, с подготовки необходимого инструментария! Список подходящих приспособлений:

• Мастерок или кельма – плоская лопатка из металла треугольной формы (именно этот вариант оптимален для каменщиков) с деревянной ручкой. Служит для нанесения раствора и убирания его излишков.
• Кирка – от классического молотка отличается наличием тупого прямоугольного бойка с одной стороны и заостренной части с другой. Тупым концом выравнивается поверхность, а острым – откалываются небольшие куски кирпича.
• Строительный уровень – с его помощью обеспечивается контроль горизонтальной и вертикальной кладки.
• Угольник слесарный – вид линейки, которой ведется контроль углов.
• Отвес – нить и веревка с тяжелым грузом. Приспособление для кладки кирпича позволяет измерять вертикальность кладки и углов.
• Причалка – шнур диаметром от 3 до 5 мм для обеспечения горизонтальности и прямолинейности кладки кирпичных рядов.
• Расшивка – инструмент используется для выравнивания швов на завершающем этапе строительства.
• Линейка-порядовка – позволяет проверить толщину швов.
• Правило – линейка из дерева либо алюминия, используется, чтобы контролировать соблюдение плоскости кладки рядов.

Также понадобится бетономешалка или любая другая емкость, где будет замешиваться раствор, для чего нужна будет лопата. Также после замеса его следует периодически мешать. Ведрами удобно переносить «строительную кашу» (2-3 штук будет достаточно). Строительным миксером можно обеспечить однородность состава, но можно обойтись и без него.

Заключение

Соблюдение технологии (пропорции раствора для кладки кирпича тоже важны), а также всех норм и правил гарантирует долгий срок службы любой постройке. А если к возведению стен приложить толику собственных усилий, это станет предметом гордости, что относится к любому строителю, даже самоучкам. Плоды своего труда всегда приятно оценивать. К тому же это полезное обогащение опытом и навыками, которые в любом случае будут не лишними!

Как отремонтировать старую кирпичную кладку

Оригинальная кирпичная кладка достойна бережного отношения. В грузинскую, викторианскую и эдвардианскую эпохи были произведены миллионы кирпичей, которые использовались в самых разных стилях, обогащая разнообразие нашего архитектурного наследия.

Если вы ремонтируете старый дом или просто проводите сезонное обслуживание, базовое понимание кирпичной кладки поможет вам проникнуть в суть собственности и оценить любой ремонт, который требуется.

Плющ и другие вьющиеся растения могут добавить характер дома, но со временем они повредят кирпичную кладку.

(Изображение предоставлено: Брент Дарби)

Нужно ли мне поддерживать свою кирпичную кладку?

Несмотря на то, что кирпичная кладка выглядит прочной и прочной, при неправильном обращении она может разрушиться.Ремонтные работы, выполненные с использованием неподходящих цементных растворов, плохого ухода за дождевой водой, в результате чего вода проливается на поверхность стены, а также покрытия из «пластиковых» красок и герметиков часто являются причиной повреждения кирпича.

больше из старинного жилья

Period Living — самый продаваемый журнал о старинных домах в Великобритании. Получайте вдохновение, идеи и советы прямо к двери каждый месяц с подпиской.

Трещины и другие проблемы могут также возникнуть в результате движения в конструкции самого здания .

Примерно до 1919 года кирпичные стены в основном были прочными и строились с использованием слабых и проницаемых строительных растворов, штукатурок и штукатурок на основе извести, а иногда и земли или глины. Хотя эти материалы впитывают влагу, они также позволяют легко испаряться.

Водяной пар рассеивается снаружи из-за осушающего эффекта ветра и солнца, а внутри — в результате сквозняков, проникающих через щели в ткани здания, и традиционного использования больших открытых огней, которые втягивают воздух.

При условии надлежащего ухода за зданиями, построенными таким образом, они остаются практически сухими и находятся в равновесии, и, хотя некоторые материалы относительно мягкие, кирпичная кладка может служить веками.

Предупреждающие знаки о повреждении кирпичной кладки

Кирпичная кладка является важным структурным элементом дома, поэтому любой отказ может привести к повреждению ткани здания или даже к его разрушению.

Старые стены могли быть плохо обработаны или ими пренебрегли, могло быть проведено несоответствующее обслуживание, или стены могли быть залатаны, или в них были прорезаны отверстия, что могло накапливать невидимые проблемы.

На что обращать внимание:

• Крошащийся (отслаивающийся) кирпич
• Слабые, потрескавшиеся или отсутствующие заостренные участки
• Вода, пролившаяся на кирпичную кладку из водостоков
• Внутренние или внешние влажные пятна
• Использование несоответствующих растворов, красок и герметики для ремонтных работ
• Трещины в кирпичной кладке
• Выпуклые стены

Эта кирпичная кладка была восстановлена ​​с использованием современного цементного раствора, в результате чего поверхность кирпича разлетелась и рассыпалась, или «раскололась»

Ремонт поврежденного кирпича

Отслоившиеся кирпичи имеют тенденцию повышать вероятность проникновения влаги, выглядят неприглядно и могут иметь структурные последствия для стены.Есть несколько вариантов решения проблемы.

Действие:

• Проконсультируйтесь с хорошим каменщиком, привыкшим работать со старыми зданиями.
• Осторожно вырежьте и переверните кирпич, чтобы скрыть гниль.
• Лицо поврежденного кирпича заделать тонированным известковым раствором.
• Вырежьте и замените сильно поврежденные кирпичи.
• Используйте запасные кирпичи, которые максимально соответствуют по размеру, прочности, цвету и текстуре и должны укладываться таким же образом.Точное копирование очень сложно, но есть ряд хороших поставщиков, производящих новые кирпичи ручной работы по разумным ценам.
• Оставьте новые кирпичи и раствор для естественного смешивания со временем.
• Будьте осторожны при использовании бывшего в употреблении утилизированного кирпича — он может быть недостаточно обожжен и непригоден для наружных работ, а иногда может быть поврежден.

Фиксация заостренной поверхности

Швы строительного раствора, которые необходимо переставить, позволяют воде оседать на открытых верхних выступах кирпичей и проникать в конструкцию.

Действие:

• Выгребите рыхлый мягкий раствор старой отверткой на глубину не менее 10 мм.
• Замените поверхность подходящим известковым раствором.
• Перепланировка требует навыков и терпения — убедитесь, что у человека, выполняющего работу, есть и то, и другое.
• Протестируйте небольшую область с изменением точки, прежде чем пробовать всю стену.
• Никогда не используйте угловую шлифовальную машину для удаления острия.

Участки, которые были покрыты современным цементным раствором, а не традиционным известковым раствором, могут задерживать влагу, что приводит к сырости внутри конструкции здания.

Вместо того, чтобы безвредно выходить через швы раствора, влага движется к лицевой стороне кирпича. В холодную погоду из-за мороза вода замерзает, и поверхность кирпича разлетается на куски, крошится или «трескается».

Подумайте, отвечает ли удаление указателя интересам здания. Если вероятно более серьезное повреждение кирпичной поверхности и острие не вызывает сырости или других проблем, лучше оставить колодец в покое.

Если есть сомнения, обратитесь за советом в Общество защиты древних построек (SPAB) или к строителю-заповеднику.Если лучше всего его удалить, используйте узкое долото и небольшой молоток, чтобы удалить твердый цементный острие.

Как присоединить новую стену к существующей кирпичной кладке

Staifix Quickstart Wall Starter System

Существуют различные случаи, когда новую стену необходимо привязать к существующей кладке, например, пристройки домов, садовые стены и зимние сады.

Использование новейших крепежных решений для вашего проекта может сократить время и затраты.Настенные стартовые комплекты быстро и легко устанавливаются и заменяют традиционный метод «выколотки»; они особенно полезны там, где новая стена соединяется в середине существующей стены, образуя Т-образную форму, но в равной степени подходят для строительства параллельно от угла.

Традиционный метод «выбивания зубьев»

Традиционно, когда новая стена привязывалась к существующей стене, применялся метод, называемый «выколачиванием». Это включает в себя удаление дополнительных кирпичей, чтобы оставить ряд «зубцов», в которые вставляются новые кирпичи.Этот процесс может занять много времени и, следовательно, дороже, чем современные методы крепления, и необходимо позаботиться о том, чтобы обеспечить хорошее сцепление раствора между старой и новой кирпичной кладкой.

При добавлении новой полой стены к существующему зданию стартовые комплекты для стен обычно используются на новой внутренней створке, даже если для простоты на внешней створке применены зубцы.

Традиционный метод «нарезки зубьев»

Настенные стартеры

Универсальный настенный стартер Staifix

В наши дни гораздо чаще используют стартовый набор для стен, чем для кирпичной кладки зубьев.Стеновые стартеры намного быстрее и проще, сокращают время строительства и, следовательно, затраты, и устраняют трудности, связанные с достижением адекватного сцепления раствора на каждом «зубчатом» соединении.

Ancon поставляет ряд стартовых систем для стен и ввинчивающихся стартовых анкеров для соединения новой кирпичной кладки с существующей кирпичной кладкой; все они были протестированы независимо и могут использоваться в соответствии со стандартами NHBC.

Стартовые ленты для каналов и перегородок

Все стартовые профили Ancon изготовлены из нержавеющей стали и подходят для новых стен шириной от 60 мм до 250 мм.Нержавеющая сталь обеспечивает максимальную защиту от коррозии и подходит как для внутренних, так и для наружных створок кладки.

Стартовые планки или швеллеры прикрепляются вертикально к существующей стене и располагаются так, чтобы они занимали центральное место в новом листе кладки. В комплект входят все стенные анкеры и крепления для соединения одного листа кладки высотой 2,4 метра.

36/8 Настенная стартовая система

Настенная стартовая система Staifix QuickStart имеет стенные стяжки, которые являются неотъемлемой частью стартовой ленты из нержавеющей стали и раскладываются в предварительно установленных вертикальных центрах 225 мм.

Универсальная настенная стартовая система Staifix имеет отдельные стенные стяжки, поставляемые с системой, которые располагаются за кромками канала и скользят внутри этой фиксирующей планки, чтобы войти в стыки станины любого кирпичного блока.

Система настенного удлинения Ancon 36/8 может поставляться либо со стяжками Ancon SP36, либо с анкерами Ancon PP36 в комплекте с разъединяющими муфтами, если в месте стыка должно быть обеспечено некоторое продольное перемещение. Канал Ancon 36/8 может поставляться длиной до 3 штук.4 метра. Эта система доступна в виде комплекта, состоящего из десяти стяжек, длина канала 36/8 2400 мм и десяти дюбелей и винтов для крепления.

Ввертные стяжки для стартера

Staifix Starter Tie

В качестве альтернативы настенным стартовым лентам Staifix Starter Tie представляет собой быстрое и простое решение, которое доступно в упаковках по 10 стяжек.

Поставляемый в комплекте с нейлоновой дюбелем 8 мм, эта ввинчивающаяся стяжка крепится к существующей стене под углом 30 ° к горизонтали и загибается в стыки станины новой кирпичной кладки.Эти стяжки должны быть закреплены на расстоянии 225 мм по вертикали от центра и располагаться по центру каждой створки новой стены.

Стяжка Staifix Cavity Starter Tie — это простой способ прикрепить новую внутреннюю створку к существующей стене. Он идеально подходит для таких применений, как переоборудование сараев.

Строительные нормы и правила

Строительные нормы и правила обеспечивают соблюдение минимальных стандартов проектирования и строительства и их постоянное соблюдение. Перед добавлением новой стены проконсультируйтесь с инспектором по строительству, чтобы увидеть, следует ли поддерживать полость, что будет означать прорезание существующих стен, чтобы полость продолжалась непрерывно, и нужен ли вертикальный гидроизоляционный слой между стенами.

Стеновые анкеры и удерживающие приспособления (PDF, 7,09 МБ)

Leviat расширяет линейку Nexus® с выпуском Nexus XI

22 ноя 2020

Ведущий бренд поддержки кирпичной кладки, Ancon, и крупнейшая в Великобритании компания по производству кирпичной кладки и кирпичной кладки, Ibstock Kevington, запустили Nexus® XI — новую механически фиксируемую систему поддержки кирпичной облицовки и линейку перемычек — для дальнейшего улучшения и без того популярного Nexus® предложение.

Leviat представит «Virtual Booth» на онлайн-мероприятии 2020 Tall Buildings Conference

16 ноя 2020

Leviat, новый дом для компаний Ancon, HALFEN, Isedio и многих других проверенных товарных брендов, будет участвовать в первом онлайн-мероприятии Tall Buildings Conference & Awards, которое состоится в среду, 18 ноября 2020 года.

2020 Руководство по креплению | Инструменты для поддержки кирпичной кладки UK

2020 Руководство по креплению | Инструменты поддержки кирпичной кладки UK Select Page

• Вы здесь:
• Домой
• 2020 Руководство по креплению

ЧАСТЬ ПЕРВАЯ

—

Поскольку каждая задача переделки кладки индивидуальна, каждый проект должен быть спланирован по его собственным достоинствам и осуществляются безопасно, используя комбинацию временного вспомогательного оборудования кладки наиболее подходящей, что также стабилизирует структуру, поддерживает всю кладку и дает правильную установку / рабочему доступ без опасной перегрузки структуры выше.

—

ПЛАНИРОВАНИЕ ЗАДАЧИ

КОНТРОЛЬНЫЙ СПИСОК

1. В чем суть задачи: ремонтные работы, установка поддонов для полостей или установка / ремонт постоянной опоры? Это формирует новое отверстие или увеличивает размер существующего отверстия? Проем в 4-дюймовой единой обшивке кладки, двух обшивках или даже больше? Проем во внутренней перегородке или проем во внешнем или внутреннем полотне полой стены или с обеих сторон?

   —

2. Каков возраст и состояние кладки и из какого материала кладки? Какая конструкция (полость или сплошная)? Каков размер полости? Какая толщина у стены? Какая связка является кладкой и какой растворной смесью, цементной или известковой?

   —

3. Какова существующая высота потолков? Какого размера, глубины и направления перекрытия / балки, они выдерживают нагрузку на стену или не выдерживают нагрузку? Имеющийся пол мешает доступу к внутренней арматуре? В каком состоянии внутренняя стена? Внутренняя стена оштукатурена или облицована сухой кладкой или кладка без покрытия, как в случае с большинством капитальных ремонтов? Есть ли признаки движения, например.г. кланяться, трескаться?

   —

4. Какая высота проема, цокольный этаж, первый этаж или выше? Подходит ли постоянная опора под балки? Уложены ли существующие балки в стенку постоянной опоры или постоянная опора установлена ​​на той же высоте или ниже ненесущих балок?

   —

5. Какой размер отверстия (включая подшипники) требуется? Точка нагрузки цела? Каков общий вес груза, требующего поддержки? Какие виды стали для перемычек указаны или наиболее подходят? Какова длина, глубина, ширина, толщина и вес постоянных опор? Является ли постоянная опора (-ы) глубже, чем глубина существующей балки перекрытия?

   —

6. Как новые постоянные опоры будут установлены на место и как будут удалены старые перемычки? Какое оборудование или комбинация временного вспомогательного оборудования предназначены для обеспечения полного контроля над задачей, а также для стабилизации конструкции, правильной поддержки всей кирпичной кладки и обеспечения достаточного доступа к монтажным работам без опасного чрезмерного расширения и перегрузки конструкции, расположенной выше?

—

Нажмите ниже, чтобы увидеть

_

Чем больше известных методов, тем безопаснее и проще Различные задачи становятся!

Варианты временного вспомогательного оборудования в алфавитном порядке; Реквизит Acrow, Brick Brace, Needles, Prop-Wise и Strongboy’s.

—

Использование Brick Brace в сочетании с традиционными методами подпорки сокращает время труда и ремонта без срезания углов и снижения безопасности, поддерживает кладку между подпорками, а также улучшает неизвестную переменную поперечную прочность склеенной поверхности кирпичная кладка, на которую опираются все существующие методы подпорки для безопасной работы;

Счетчик Brick Brace устраняет все скрытые проблемы, связанные только с подпиранием кладки.

ПЕРЕГРУЗКА

Традиционный гребной винт с язычком был разработан в середине 1980-х годов, когда размер полости составлял всего 50 мм, но из-за изменений в конструкции полость теперь увеличилась вдвое до 100 мм и даже до 150 мм в новых свойствах. Жилые помещения открытой планировки также увеличивают размеры проемов в типичных жилых задних и боковых пристройках.

При выполнении задач, требующих более длинных и широких сталей с приваренными верхними и нижними пластинами для больших полостей и при использовании только устаревших Strongboy, возникает больше проблем, связанных с перегрузкой из-за чрезмерного расширения еще дальше от стены для получения надлежащего доступа. Безопасная рабочая нагрузка уменьшается почти вдвое при использовании только конца 100 мм язычка. При использовании дополнительных приспособлений и опор для противодействия нагрузке задача становится более неконтролируемой, и ее следует избегать по очевидным причинам.

—

ОБЩИЕ СЦЕНАРИИ

—

УСТАНОВКА ПЕРЕМЫЧЕК В СУЩЕСТВУЮЩУЮ КЛАДКУ ДЛЯ СОЗДАНИЯ НОВОГО ОТКРЫТИЯ

Убедитесь, что используются перемычки правильной прочности, длины, размера и разнообразия задач ;

Можно приобрести индивидуальные сборные перемычки для облицовки кирпичной кладкой в ​​соответствии со спецификацией для полых и сплошных стен для внешних и внутренних для большинства размеров проемов перемычек, что позволяет безопасно выполнять работы как две отдельные задачи изнутри и снаружи и позволяет перемычки должны быть приобретены / изготовлены заранее до того, как станет известен точный размер полости.

В пределах существующей лицевой кирпичной кладки убедитесь, что перемычка имеет минимальную опору 225 мм с обоих концов; этот дополнительный подшипник поможет поддерживать перемычку над вырубленной внизу кирпичной кладкой; при полном удалении остальной части проема и приклеивании новых выступов к существующей лицевой кладке.

—

Уменьшите вибрацию остальной конструкции, удалив верхний стык слоя раствора с помощью дискового ножа или, предпочтительно, чтобы минимизировать канцерогенную пыль, просверлить сверло с сверлом по каменной кладке 6-8 мм перед с помощью легкого перфоратора с правильным креплением долота удалите кирпичи внизу.Никаких кувалд, так как это только ослабляет структуру. Вырежьте проем только на минимальную глубину, чтобы можно было установить постоянную опору, как показано на фотографии ниже.

Мастер-строитель Роджер Бисби демонстрирует эффективность системы безопасности Brick Brace при предоставлении свободного доступа для установки бетонной перемычки длиной 3150 мм и глубиной 150 мм для тяжелых условий эксплуатации для создания нового оконного проема. Кирпичная кладка была позже обработана методом К-рендеринга.

—

После того, как перемычка будет уложена, отверждена и упакована (включая подходящие поддоны для полостей и специальные курсы для рабочих / солдат, где это необходимо), осторожно полностью удалите оставшуюся часть отверстия.

При восстановлении откосов установите / прикрутите подходящие стенные анкеры вертикально с обеих сторон проема через каждые 225 мм и установите новую изоляцию и заглушки, если необходимо.

Внутренние несущие стены

Стойки Acrow всегда должны использоваться правильным образом при работе с несущими стенами из-за различных временных и статических нагрузок, которые могут нести балки / балки.

В целях безопасности клиентов и для дальнейшего снижения временных нагрузок убедитесь, что комнаты наверху освобождены и закрыты / заперты.

Всегда проверяйте состояние и степень усадки деревянных балок и балок перед подпиранием, а в неудовлетворительном состоянии упакуйте / замените / отремонтируйте перед продолжением.

СТАНДАРТНЫЕ ОКНА

Рамы оконных створок старого типа располагаются за лицевой стороной кирпичной кладки в среднем на 100 мм, поэтому они имеют разную внутреннюю и внешнюю высоту перемычки или нижние торцевые арки кирпичной кладки, что является еще одним веским поводом для использования внешних и поддерживать внутренне.

—

От существующего уровня готового пола типичная высота перемычек для оконных и дверных проемов составляет от 2100 мм до 2200 мм. Существует множество вариантов установки перемычек из-за разной глубины и разнообразия перемычек, существующей высоты потолка (обычно 2,3–3,2 м), а также вариации курсинга и различного разнообразия / сочетания используемых материалов.

—

Установка перемычек под несущие балки перекрытия

Подавляющее большинство сверхмощных и коробчатых перемычек требуют удаления всей внутренней кладки снизу 2.Высота балок потолка 3–2,4 м для правильной установки и крепления перемычки.

—

В тех случаях, когда перемычки меньшей глубины не прилегают плотно к нижней стороне балок при более высоких существующих высотах потолков; используйте язычковые крепления для опор под отдельно подпираемыми балками Acrow, чтобы подпереть кладку и, при необходимости, сохранить существующие сводчатые перекрытия / карнизы.

—

Чтобы обеспечить превосходный доступ к внутренним работам, подпереть балки изнутри на расстоянии не более 400 мм от стены обычным способом и удалить кладку из под балок, чтобы перемычка могла быть установлена ​​с правильной подстилкой без установка опор в пределах прямой рабочей зоны, укладка новой кирпичной кладки от верха недавно смонтированной перемычки к нижней стороне балок; в сухой упаковке и / или с шифером после отверждения.

—

Установка перемычек под ненесущие балки перекрытия

Когда балки проходят параллельно стене и не выдерживают нагрузки, внутри можно использовать язычковые крепления для поддержки нагрузки на стену с использованием Кирпичная распорка снаружи для лучшего доступа к внешней установке.

—

СТАЛЬНЫЕ БАЛКИ

Длина проема и вес груза будут определять размер, толщину, разновидность и глубину стали и всегда должны рассчитываться компетентным инженером-строителем для соответствия со строительными нормами и для целей страхования юридической, общественной ответственности и возмещения убытков.

Внутри отверстий меньшего размера на сплошных стенах / полостях 9–13 дюймов следует использовать две отдельные стали, где стали можно устанавливать с любой стороны отверстия, что позволяет безопасно выполнять проект как две отдельные задачи.

Внутри сплошных стен создайте карманы по обеим сторонам и оставьте на второй стороне достаточное количество кладки для поддержки до установки первой стали. Как только первая сталь окажется на месте, можно снять оставшуюся кладку, чтобы установить вторую сталь.

—

Выбор правильных методов для проекта зависит от:

a, длина предложенного отверстия и то, остаются ли раскрытия либо без них, либо с одной или обеих сторон отверстия во время выполнения задачи.

b, материал и вес стены и другие нагрузки, которые должны поддерживаться.

c, Глубина и направление существующих балок перекрытия.

d, Общая толщина стенки и / или размер полости.

e, Внутренняя отделка и качество на стене выше. Примеры; штукатурка, сухая штукатурка, штукатурка на известковом растворе или кладка без покрытия.

f, Длина, глубина и конечная высота стали по сравнению с существующей высотой балок.

г, Пространство, необходимое для безопасной установки постоянной опоры без опасной перегрузки оборудования.

h, Размер и материал подшипников, например, бетонные подушки или технический кирпич, а также конструкция стали i.е. стойки ворот или коробчатая сталь

Кирпичная кладка

• Связаться с нами
• Локации
• Корзина
• Мой счет
  Новый посетитель?
  Создайте новую учетную запись на сайте Daltile, чтобы заказывать образцы онлайн.Адрес электронной почты пароль

  Запомни меня

  Забыли пароль?

  Разместить

• ProExchange

английский

• ПРОДУКТЫ
  • Выглядит
    • Дерево
    • Мрамор
    • Камень
    • Природный камень
    • Бетон
    • Ткань
    • Металлический
    • Мозаика
    • Декоративные
    • Стены
      • Текстура
      • Шаблон
      • Подземка
      • Большой прямоугольный
    • Крыша
      • Фарфор
  • Популярные стили
    • Гостиная на открытом воздухе / Xteriors ™
    • Что в тренде
    • Душ на полу
    • Бесшовная плита XL
    • Избранные фигуры
    • Избранные стили
    • Плитка для бассейна
    • Отчет о тенденции плитки
  • Столешницы / плита
    • Американский резерв ™
    • ONE Quartz Surfaces®
    • Panoramic Porcelain Surfaces ™
    • Природный кварцит
    • Плита из натурального камня
  • Особенности и преимущества
    • Сопротивление скольжению / StepWise ™
    • Индивидуальный крой по размеру / FlexFit ™

  • Просмотр

    • новые продукты
    • Все серии
    • Все продукты
    • Таблицы продаж
  • RevoTile

  • Цвета

    • Мульти
    • Коричневый

% PDF-1.4 % 533 0 obj> endobj xref 533 160 0000000016 00000 н. 0000005061 00000 н. 0000005145 00000 н. 0000005351 00000 п. 0000006753 00000 н. 0000007288 00000 н. 0000007335 00000 п. 0000007381 00000 п. 0000011106 00000 п. 0000011461 00000 п. 0000011508 00000 п. 0000011902 00000 п. 0000011938 00000 п. 0000011985 00000 п. 0000012032 00000 п. 0000012256 00000 п. 0000012302 00000 п. 0000012349 00000 п. 0000012426 00000 п. 0000012473 00000 п. 0000012520 00000 п. 0000012567 00000 п. 0000012614 00000 п. 0000012661 00000 п. 0000012708 00000 п. 0000012755 00000 п. 0000012801 00000 п. 0000034470 00000 п. 0000056170 00000 п. 0000077950 00000 п. 0000078474 00000 п. 0000078668 00000 п. 0000081379 00000 п. 0000081716 00000 п. 0000082065 00000 п. 0000104567 00000 н. 0000127762 00000 н. 0000151067 00000 н. 0000151587 00000 н. 0000151640 00000 н. 0000154604 00000 н. 0000154886 00000 н. 0000155261 00000 н. 0000155337 00000 н. 0000155499 00000 н. 0000178851 00000 н. 0000195885 00000 н. 0000196543 00000 н. 0000197081 00000 н. 0000197216 00000 н. 0000197333 00000 н. 0000197763 00000 н. 0000200433 00000 п. 0000200792 00000 н. 0000200858 00000 н. 0000201075 00000 н. 0000201265 00000 н. 0000202171 00000 н. 0000202963 00000 н. 0000203797 00000 н. 0000204161 00000 н. 0000206458 00000 н. 0000206686 00000 н. 0000207566 00000 н. 0000208022 00000 н. 0000211010 00000 н. 0000211736 00000 н. 0000211958 00000 н. 0000212693 00000 н. 0000212921 00000 н. 0000213796 00000 н. 0000214255 00000 н. 0000217270 00000 н. 0000217996 00000 н. 0000218211 00000 н. 0000218904 00000 н. 0000222593 00000 н. 0000223217 00000 н. 0000223816 00000 н. 0000224321 00000 н. 0000225043 00000 н. 0000225506 00000 н. 0000225840 00000 н. 0000226643 00000 н. 0000227404 00000 н. 0000227930 00000 н. 0000228207 00000 н. 0000228733 00000 н. 0000229359 00000 н. 0000229894 00000 н. 0000230645 00000 п. 0000231379 00000 п. 0000232171 00000 н. 0000232915 00000 н. 0000233156 00000 н. 0000233554 00000 н. 0000234173 00000 п. 0000234735 00000 н. 0000235376 00000 п. 0000235749 00000 н. 0000236262 00000 н. 0000236961 00000 н. 0000237532 00000 н. 0000238094 00000 н. 0000238367 00000 н. 0000238798 00000 н. 0000241641 00000 н. 0000242149 00000 н. 0000242977 00000 н. 0000243576 00000 н. 0000243954 00000 н. 0000245760 00000 н. 0000246208 00000 н. 0000247131 00000 н. 0000247807 00000 н. 0000248607 00000 н. 0000249340 00000 п. 0000250236 00000 н. 0000250846 00000 н. 0000251267 00000 н. 0000252068 00000 н. 0000252963 00000 н. 0000253761 00000 н. 0000254546 00000 н. 0000316126 00000 н. 0000326385 00000 н. 0000327226 00000 н. 0000327646 00000 н. 0000330128 00000 н. 0000330965 00000 н. 0000331348 00000 н. 0000333890 00000 н. 0000334730 00000 н. 0000335135 00000 п. 0000337575 00000 н. 0000338439 00000 н. 0000338758 00000 н. 0000340099 00000 н. 0000340994 00000 н. 0000341785 00000 н. 0000342680 00000 н. 0000343475 00000 п.
