Облегченная колодцевая кладка

Облегченная колодцевая кладка (рис. 1, а) состоит из двух продольных стенок толщиной ½ кирпича каждая, расположенная друг от друга на расстоянии 140…340 мм и соединенных между собой через 650… 1200 мм по длине поперечными стенками 2 толщиной ½ кирпича. Кладку поперечных стенок перевязывают с продольными стенками через один ряд по высоте. Образующиеся колодцы между продольными и поперечными стенками заполняют керамзитом. При толщине стен, не кратной 0,5 кирпича, поперечные стенки выкладывают с уширенными вертикальными швами (рис. 1, б).



рис. 1 а — общий вид
рис. 1 б — поперечные стенки с уширенными швами		рис. 1 в — кладка с армированными растворными диафрагмами

Чтобы гравий керамзитовый не осел, его укладывают слоями 100… 150 мм, уплотняют послойным трамбованием и поливают раствором через каждые 100…500 мм по высоте. Противоосадочные растворные диафрагмы при необходимости армируют прутками или скобами из проволоки (рис. 1, в). Благодаря жесткости контура кладки гравий керамзитовый можно засыпать сразу же после возведения стенок на высоту пяти рядов, т. е.такими ярусами, в уровне которых устраивают противоосадочные растворные диафрагмы.

Схема колодцевой кладки в процессе возведения показана на рис. 2.



Колодцевая кладка с трехрядными горизонтальными кирпичными диафрагмами

Колодцевая кладка с трехрядными горизонтальными кирпичными диафрагмами (рис. 3) состоит из двух продольных стенок толщиной ½ и 1 кирпич каждая, расположенная друг от друга на расстоянии 140…270 мм. Продольные кирпичные стенки, кладки через пять рядов по высоте перевязывают тремя горизонтальными рядами — диафрагмой. Пространство между, наружной и внутренней верстами заполняют гравием керамзитовым.

Кладка с трехрядными диафрагмами в углах выполняется сплошной кладкой, что повышает прочность и устойчивость стен.

Кирпично-бетонная анкерная кладка

Она представляет собой две параллельные кирпичные стены толщиной 0,5 кирпича, в пространстве между которыми укладывают керамзитобетон. Тычковые кирпичи выступают внутрь кладки в бетон в шахматном порядке через 2 ряда и являются своего рода анкерами, соединяющими бетон и кирпич в единую конструкцию (рис. 4).

Сплошная кирпичная кладка

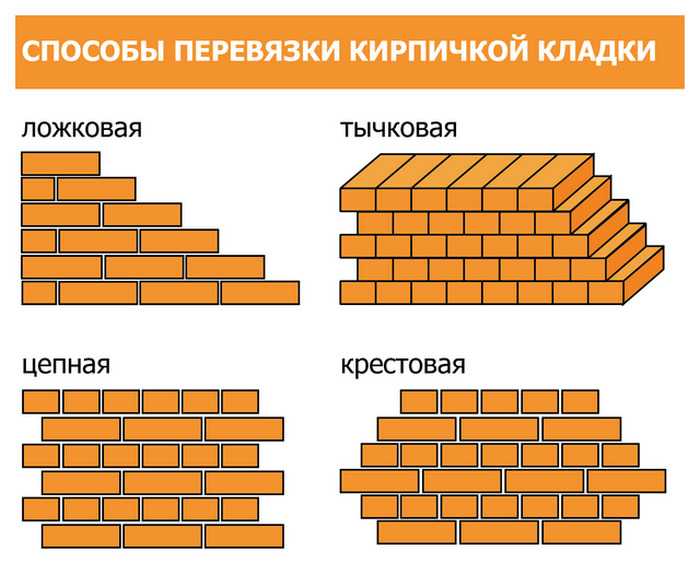

1. Однорядная (цепная) система перевязки кирпичных стен

При кладке с однорядной системой перевязки стен, имеющих по толщине нечетное число полукирпичей, например 1,5, первую наружную версту первого ряда кладут тычками, вторую — ложками.

При четном числе полукирпичей, например 2, первый ряд начинают с укладки тычков по всей ширине стены, во втором ряду верстовые кирпичи кладут ложками.

В стенах большей толщины в верстах во втором ряду над тычками кладут ложки, над ложками тычки. Забутку во всех рядах выполняют тычками.

2. Многорядная система перевязки при кладке кирпичных стен

При многорядной перевязке первый ряд выкладывают так же, как и при однорядной — тычками.

При толщине стены, кратной нечетному числу кирпичей (1,5 и 2,5 кирпичей) первый ряд выкладывают тычками на фасад, а ложками внутрь помещения; второй ряд, наоборот, ложками на фасад, а тычками внутрь; последующие 3-6-е ряды — только ложками с перевязкой вертикальных поперечных швов на половину или четверть кирпича.

При толщине стены, кратной целому кирпичу, первый ряд выкладывают тычками, а во втором ряду наружную и внутреннюю версты выкладывают ложками, забутку — тычками.

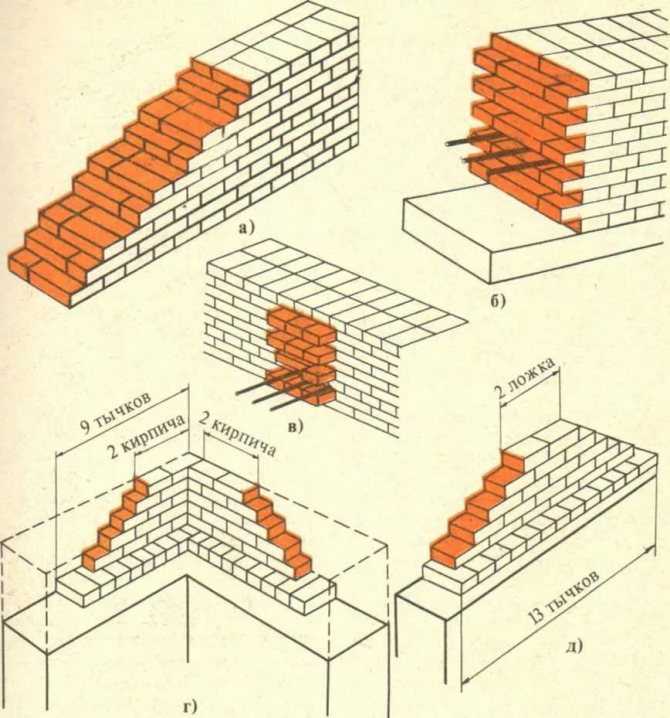

Кладку прямых углов при многорядной системе перевязки выкладывают с применением трехчетверток и четверток.
Первый ряд начинают с двух трехчетверток, из которых каждую устанавливают ложками в наружную версту соответствующей сопрягаемой стены. Промежуток, образующийся между трехчетвертками и тычковыми кирпичами, заполняют четвертками; во втором ряду версты выполняют ложками, а забутку — тычками. Кладку следующих ложковых рядов ведут с перевязкой вертикальных швов на 0,5 или (местами) на 0,25 кирпича.

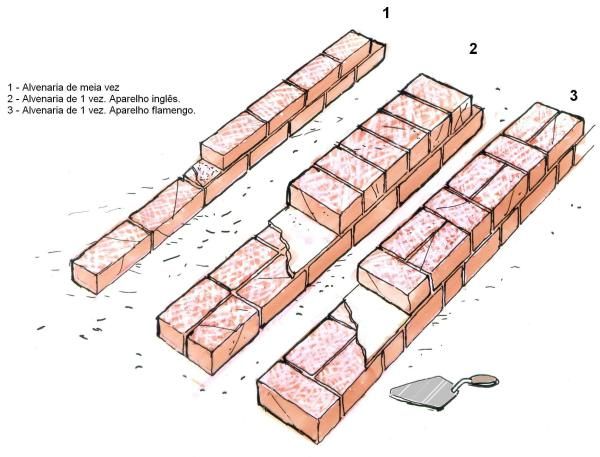

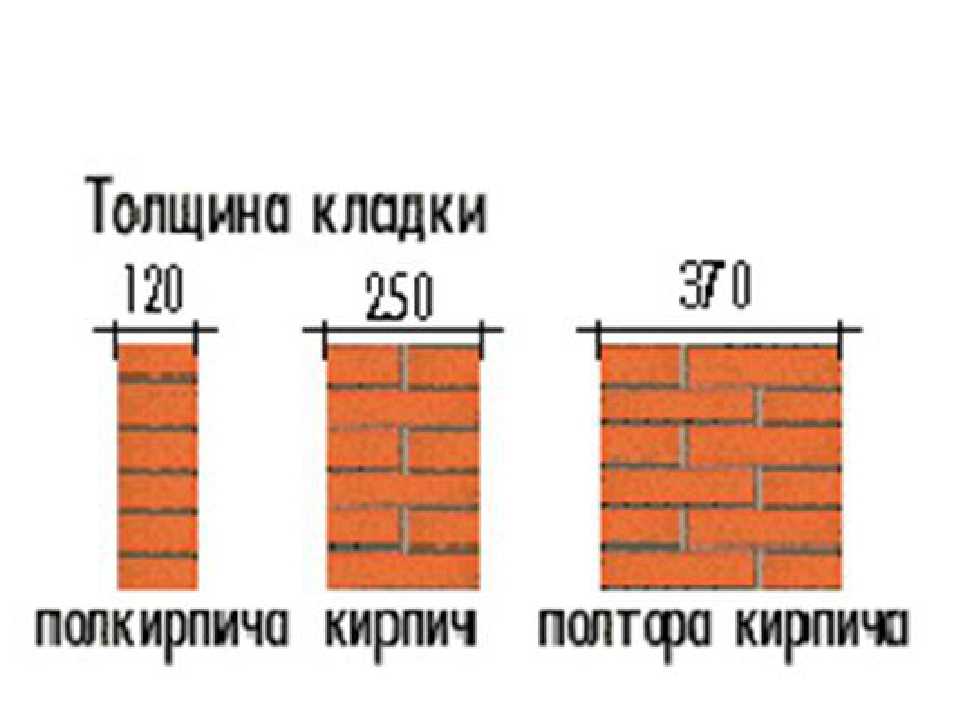

1. Кладка стены толщиной в один кирпич (250 мм)

Цепная перевязка	Многорядная перевязка

2. Кладка стены толщиной в полтора кирпича (380мм)

Цепная перевязка	Многорядная перевязка

3. Кладка стены толщиной два кирпича (510мм)

Цепная перевязка	Многорядная перевязка



Допуски на лицевой и рядовой кирпич

Допуски на ЛИЦЕВОЙ кирпич	Допуски на РЯДОВОЙ кирпич

Рекомендации по кладке стен из цветного кирпича

Скачать Рекомендации по кладке стен из цветного кирпича

Каталог цветов RAL

Кладка в полтора кирпича: схема, где применяется

Содержание

• 1 Где применяется кладка из кирпича в полтора изделия?
• 2 Подготовка
• 3 Раствор для кирпичной кладки
• 4 Этапы работы и схема кладки в полтора изделия

От правильности укладки кирпичных блоков зависит качество всей постройки. Кладка в полтора кирпича распространенный метод среди профессиональных строителей. При таком способе блоки нужно выкладывать начиная с угла здания по определенной схеме. Кладка предусматривает перпендикулярное стыкование двух кирпичей, уложенных первыми в каждом ряду. Контроль за процессом осуществляется с помощью строительного уровня.

Где применяется кладка из кирпича в полтора изделия?

Такой метод используется при строительстве прочных и высоких зданий в условиях умеренного климата. Кирпичная кладка обеспечивает сооружению долговечность, термоизоляцию и прочность, так как стандартная толщина наружной и несущей стены — 38 см. Расчет толщины производится таким образом: к длине кирпича прибавляется его ширина, а также ширина шва (до 1 см).

Вернуться к оглавлению

Подготовка

Кладка кирпича в полтора изделия начинается с подготовки и закупки следующих стройматериалов и инструментов:

• полнотелый кирпич;
• цемент;
• песок;
• совковая и штыковая лопаты;
• вода;
• молотки;
• киянка;
• отвесы;
• мастерок;
• строительный уровень;
• долговечный шнур.

Для покрытия фундамента понадобится рубероид.

К подбору материалов следует подходить тщательно. От их качества зависят характеристики будущей постройки. Для строительства стен с использованием такого способа кладки понадобится рубероид, который укладывается на фундамент, перекрывая его поверхность. Это улучшает гидроизоляцию. По углам строения устанавливаются столбики, между ними натягивается бечевка для упрощения выкладки вертикальной плоскости. При повышенной влажности нужно обязательно подсушить кирпичные блоки.

Вернуться к оглавлению

Раствор для кирпичной кладки

Одним из наиболее важных этапов подготовки к работе является приготовление правильного раствора. В состав смеси входят:

• вода;
• песок;
• цемент.

Рекомендуется добавлять пластификатор (жидкое мыло) с расчета 10 грамм на 1 килограмм раствора.

Раствор готовится из цемента и песка, соединенных в правильной пропорции.

Для приготовления раствора необходимо смешать цемент и песок в пропорции 1:3 соответственно и добавить воду до получения нужной консистенции. Подойдет смесь средней густоты, которая будет хорошо ложиться и не растекаться по поверхности кирпича. При небольшом расходе раствора делать слишком большой замес невыгодно, оптимальным является объем около 20—40 литров. Нежелательно добавлять в основу большое количество глины или известняка, это уменьшит прочность строения.

Вернуться к оглавлению

Этапы работы и схема кладки в полтора изделия

Возведение стены проходит в несколько этапов:

1. Наносится цементная смесь на фундамент (рубероид).
2. Укладывается кирпичный блок параллельно поверхности.
3. Выдавливаются излишки раствора с помощью киянки и мастерка.
4. Параллельно фундаменту укладывается еще один блок.
5. Промазываются стыки блоков.
6. Наносится раствор на поверхность за выложенным кирпичом.
7. Перпендикулярно остальному кирпичу кладется и плотно прижимается блок.
8. Рядом кладется второй, швы промазываются раствором.
9. Наносится раствор на выложенный ряд.
10. Следующий ряд кладется по той же схеме, но перпендикулярно выложенному изделию с перехлестом в полкирпича.

После возведения в 1—2 ряда станет понятна схема кладки кирпича. Для выравнивания лицевой и внутренней стороны стены натягивают шнур. Чтобы выровнять вертикальные угол и стену, используется отвес. При большой нагрузке на конструкцию применяется армирование — в швах горизонтально и вертикально кладут арматуру. Раствор не наносится на край кирпича во избежание утечки из швов.

Как класть кирпичи — Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимально удобные условия на нашем веб-сайте.

Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 06 января 2022

См вся история

Кирпич может быть уложен при возведении стен, фундаментов, колонн и других конструкций. В широком смысле кирпичи можно укладывать в виде солдатиков (стоя вертикально), подрамников (укладывая вдоль стены) или перемычек (укладывая вдоль стены по ширине).

Прежде чем приступить к кладке кирпичей, необходимо рассчитать необходимое количество кирпичей. В Великобритании стандартные кирпичи имеют длину 215 мм, ширину 102,5 мм и высоту 65 мм. При стандартном растворном шве 10 мм повторяющийся блок кирпичей, уложенных на ложковой связке, будет иметь длину 225 мм и высоту 75 мм.

Как правило, форму базовой конструкции можно изобразить с помощью веревки, уровня и рулетки. Если нет существующей плиты, возможно, потребуется залить фундамент и дать ему высохнуть, прежде чем на него можно будет укладывать кирпичи.

Кирпичи должны быть выложены с обоих концов конструкции, между ними должна быть натянута нить, которая будет служить ориентиром при укладке первых рядов кирпичей. Также рекомендуется использовать направляющие столбы – деревянные доски, вбитые в землю с обоих концов, с маркировкой, обеспечивающей ровность укладки кирпичей.

Растворный слой, как правило, укладывается поверх фундамента вдоль линии нити, используя мастерок, чтобы сделать V-образный желоб вдоль раствора, так как это позволяет легче вбивать кирпичи в нужное положение. Первый кирпич следует уложить с одного конца и слегка постучать, чтобы он «прилегал». Следующий кирпич должен быть «смазан маслом» раствором, нанесенным на каждый конец, прежде чем он будет уложен вплотную к первому кирпичу. Мастерок следует использовать для удаления излишков раствора, которые выдавливаются из-под кирпича или между ними.

Кирпичи всегда должны укладываться со смещенными вертикальными швами, чтобы избежать образования слабых линий. Для получения шахматных вертикальных швов некоторые кирпичи, возможно, придется разрезать пополам. На кирпиче следует сделать отметку в том месте, где должен быть надрез, и, после размещения на твердом основании, нанести резкий удар долотом и кувалдой. После этого грубые края можно сколоть.

Если используемые кирпичи имеют углубление (крестовину), а не отверстия, их следует укладывать крестовиной вверх, чтобы обеспечить полное заполнение крестовины раствором. Для получения дополнительной информации см.: Какой стороной следует класть кирпич?

После того, как первый ряд кирпичей уложен, необходимо проверить уровень вдоль верхней части с помощью спиртового уровня, постукивая по каждому кирпичу, если это необходимо, чтобы внести небольшие коррективы. Второй ряд следует начинать с половины кирпича на обоих концах, чтобы избежать выравнивания стыков с нижним рядом, если будет использоваться полный кирпич. С обоих концов положите целый кирпич рядом с половиной кирпича и продолжайте, как в первом ряду.

Чтобы стена оставалась ровной, она должна быть построена с обоих концов на уровень выше, чем тот, над которым ведутся работы. Это заставит его казаться ступенчатым на каждом конце. Нижние ряды засыпаются с концов внутрь, каждый конец надстраивается на один ряд выше и так далее. Важно не забывать чередовать полукирпичи с целыми кирпичами в конце каждого ряда, чтобы швы не совпадали.

Кирпичные столбы иногда могут быть добавлены частично вдоль или в конце стены. Как правило, это «мини-стена», которая простирается от основной стены, образуя столб. Кирпич следует положить боком к краю стены в том месте, где должны начинаться столбы. Столбы всегда должны быть построены как минимум на один ряд выше, а струнная линия перемещается вверх по мере укладки следующего ряда. Уровень следует проверять после завершения каждого курса.

Перед тем, как раствор схватится, важно заполнить любые отверстия, прежде чем нанести (заштриховать) их, чтобы обеспечить аккуратную отделку. Затем кирпичную кладку можно почистить мягкой ручной щеткой, чтобы удалить излишки раствора.

• Базовая замена кирпичной кладки.
• Блокировка.
• Связующий камень.
• Кирпич.
• Кирпичные биты и укупорочные средства.
• Дефекты кирпичной кладки.
• Гномья стена.
• Лягушка.
• Как укладывать тротуарную плитку.
• Раствор.
• Закуска.
• Кирпич спец.
• Ленточный фундамент.
• Тестовые кирпичи.
• Виды кладки кирпича.
• Виды кирпича.
• Какой стороной класть кирпич?

• Доля
• Добавить комментарий
• Отправьте нам отзыв

Как построить кирпичную стену: пошаговое руководство

Возведение кирпичной стены может показаться простой задачей, но она требует много практики и правильной техники. От создания прочного фундамента до достижения правильной консистенции раствора — все шаги одинаково важны и способствуют созданию прочной и долговечной кирпичной стены. Для любой структурной или несущей каменной стены необходимо нанять профессионала. Тем не менее, для простой садовой кирпичной стены подход «сделай сам» может быть отличным вариантом, чтобы сэкономить деньги и расширить свой опыт.

Строительство кирпичной стены не должно быть сложной задачей. Если вам интересно, с чего начать, ниже мы составили пошаговое руководство, которое поможет вам выбрать правильный курс! Это руководство — лишь один из способов возведения стены: по пути вы можете сделать дополнительные эстетические или функциональные решения и все равно получить отличный конечный результат.

Необходимые материалы

Для возведения кирпичной стены вам потребуются следующие материалы:

• Мастерок
• Молоток
• Болстер
• Духовный уровень
• Лопата
• Тачка
• Кирпичи
• Веревка и зажимы (или гвозди)
• Сухая щетка

Шаг №1: Рассчитайте необходимое количество кирпичей

Первый шаг — определите, сколько кирпичей вам понадобится для вашего проекта. Кирпичи бывают разных форм и размеров, стандартные британские кирпичи имеют размеры 215 мм в длину, 102,5 мм в глубину и 65 мм в высоту. Не забудьте учесть раствор, толщина которого обычно составляет 10 мм.

Перед тем, как что-либо делать, вам нужно измерить нужную площадь. Это может быть раздражающим, если вы закончите на полпути, и дорогостоящая ошибка, если вы сделаете чрезмерный заказ. Как правило, для одностенной стены (стены в полкирпича) требуется 60 кирпичей на квадратный метр, а для сплошной стены толщиной в один кирпич — 120 кирпичей на квадратный метр. Включите дополнительные 10% на потери. Более полное руководство см. в нашей статье «Сколько кирпичей мне нужно?». статья.

Шаг № 2: Закажите кирпичи

Если вам нужно подобрать кирпич к существующей кладке, воспользуйтесь нашей службой подбора кирпича, а если нет необходимости, просто попросите нас подобрать вам кирпич с помощью нашей бесплатной службы подбора кирпича. Мы доставим вам правильный кирпич по правильной цене, когда он вам нужен, чтобы вы могли быть уверены в своей стене еще до того, как она будет построена! Затем вы можете получить остальные материалы в местном магазине DIY.

Шаг №3: Подготовьте фундамент

Одной из самых важных частей кирпичной стены является фундамент. Это опора для вашей стены, а размер траншеи будет зависеть от ширины и высоты вашей каменной стены. Для справки вам понадобится траншея глубиной полметра для кирпичной стены высотой до одного метра. Убедитесь, что вы проверили размеры, прежде чем копать, так как прочная траншея необходима для предотвращения обрушения стены.

Вбейте деревянные колья, чтобы найти оптимальную высоту для кирпичей в траншее. Расставьте колья на расстоянии от двух до четырех футов (в зависимости от длины вашей стены) и убедитесь, что они полностью выровнены. Первый ряд кирпичей должен располагаться заподлицо с фундаментом. Залейте фундамент бетоном, следя за тем, чтобы он оставался ровным, и заливайте его до верха кольев. Оставьте сохнуть на 2-3 дня.

Шаг № 4: Отметьте направляющие столбы

После того, как у вас есть фундамент, вам нужно установить измерительные стержни, чтобы убедиться, что кирпичная кладка находится на одном уровне. Самый простой способ сделать это — взять кусок дерева и обрезать его по высоте готовой стены. Затем отметьте линии шириной 65 мм (при использовании кирпичей стандартного размера), чтобы определить, где должен быть каждый ряд (также известный как ряд). Убедитесь, что они стоят отдельно и находятся в земле на обоих концах вашей каменной стены.

Установить струнную линию от одного измерительного стержня до другого. Это будет ваш второй ряд кирпичей, так как первый ряд будет находиться в траншее. Убедитесь, что линия прямая и ровная, без провисания.

Шаг № 5. Смешайте раствор

Затем замешайте раствор на старой влажной доске. Убедитесь, что вы следуете инструкциям производителя, так как прочность вашей стены может зависеть от вашего раствора. Раствор должен легко соскальзывать с лопаты, хотя смесь должна быть достаточно твердой, чтобы держать форму. Смешивайте только то, что вам нужно, и не оставляйте раствор на более чем час или два.

Замочите кирпичи в воде и дайте им высохнуть. Это обеспечит их правильное сцепление с раствором. Тем не менее, убедитесь, что вода не стекает с кирпичей, так как раствор может стать слишком влажным.

Шаг №6: Положите первый кирпич

Когда фундамент высохнет, пора начинать! Нанесите раствор на фундамент и начертите кельмой букву «V» на растворе. Создание траншеи в форме буквы «V» распределяет раствор и упрощает укладку трассы. Поместите кирпич в раствор и плотно вдавите его на место, стараясь выровнять его.

Возьмите следующий кирпич и нанесите раствор на короткий край, прежде чем плотно прижать его к первому кирпичу. Вставьте его на место и удалите излишки раствора шпателем. Оставшийся раствор можно использовать повторно, если на нем нет грязи или мусора. Повторите процесс для первого курса. С помощью спиртового уровня проверьте, чтобы кирпичи были заподлицо. Кроме того, следите за тем, чтобы расстояние между кирпичами составляло 10 мм. В противном случае прочность стены может быть нарушена.

Шаг № 7: Разрежьте кирпич пополам для следующего ряда

Убедитесь, что веревочная линия настроена для этого ряда, чтобы знать необходимую высоту. Кирпичи всегда должны располагаться в шахматном порядке, чтобы обеспечить дополнительную прочность и поддержку. Однако ступенчатая стена означает, что вам, возможно, придется разрезать кирпич пополам!

Возьмите кирпич и сильно ударьте посередине заостренным концом молотка. Если вы сделаете это правильно, ваш кирпич должен сломаться пополам. Однако, если вы немного неопытны, лучше всего использовать валик и молоток — они также могут обеспечить более чистый срез. Поместите валик в центр кирпича и сильно ударьте молотком. Трещина должна начать появляться. Еще раз сильно ударьте по валику, и кирпич должен отколоться. Это не обязательно должен быть абсолютно ровный срез, так как шероховатые края могут помочь прикрепить кирпич к раствору.

Шаг № 8: Повторите процесс, чтобы построить кирпичную стену

Теперь пришло время для второго блюда! Начните ряд, положив обрезанный кирпич на слой раствора. Убедитесь, что ваша струнная линия находится в нужном месте, а кирпич соответствует струне. Поместите следующий кирпич, проверьте, чтобы он был на одном уровне, и продолжайте. Повторяйте процесс, пока не закончите второй курс.

Продолжайте двигаться вверх, пока не достигнете желаемой высоты. Перемещайте веревочную линию с каждым рядом и постоянно проверяйте, чтобы ваша стена была ровной. Не забудьте включить 10 мм для миномета!

Шаг № 9: Отделка стены

После того, как вы достигли окончательной высоты, пришло время добавить последние штрихи. В зависимости от назначения вашей каменной стены вы можете решить использовать различные схемы соединения. Одним из примеров может быть солдатский курс

, где кирпичи перевернуты вертикально, концами наружу. Существует множество различных вариантов, которые вы можете использовать для улучшения визуальной эстетики вашей стены. Когда все кирпичи будут на месте, быстро проверьте их и заделайте все щели раствором вдоль стены с помощью мастерка.

Пройдитесь по кирпичной стене мягкой щеткой, чтобы удалить излишки раствора, прежде чем он высохнет.
