Облегченная колодцевая кладка

Облегченная колодцевая кладка (рис. 1, а) состоит из двух продольных стенок толщиной ½ кирпича каждая, расположенная друг от друга на расстоянии 140…340 мм и соединенных между собой через 650… 1200 мм по длине поперечными стенками 2 толщиной ½ кирпича. Кладку поперечных стенок перевязывают с продольными стенками через один ряд по высоте. Образующиеся колодцы между продольными и поперечными стенками заполняют керамзитом. При толщине стен, не кратной 0,5 кирпича, поперечные стенки выкладывают с уширенными вертикальными швами (рис. 1, б).



рис. 1 а — общий вид
рис. 1 б — поперечные стенки с уширенными швами		рис. 1 в — кладка с армированными растворными диафрагмами

Чтобы гравий керамзитовый не осел, его укладывают слоями 100… 150 мм, уплотняют послойным трамбованием и поливают раствором через каждые 100…500 мм по высоте. Противоосадочные растворные диафрагмы при необходимости армируют прутками или скобами из проволоки (рис. 1, в). Благодаря жесткости контура кладки гравий керамзитовый можно засыпать сразу же после возведения стенок на высоту пяти рядов, т. е.такими ярусами, в уровне которых устраивают противоосадочные растворные диафрагмы.

Схема колодцевой кладки в процессе возведения показана на рис. 2.



Колодцевая кладка с трехрядными горизонтальными кирпичными диафрагмами

Колодцевая кладка с трехрядными горизонтальными кирпичными диафрагмами (рис. 3) состоит из двух продольных стенок толщиной ½ и 1 кирпич каждая, расположенная друг от друга на расстоянии 140…270 мм. Продольные кирпичные стенки, кладки через пять рядов по высоте перевязывают тремя горизонтальными рядами — диафрагмой. Пространство между, наружной и внутренней верстами заполняют гравием керамзитовым.

Кладка с трехрядными диафрагмами в углах выполняется сплошной кладкой, что повышает прочность и устойчивость стен.

Кирпично-бетонная анкерная кладка

Она представляет собой две параллельные кирпичные стены толщиной 0,5 кирпича, в пространстве между которыми укладывают керамзитобетон. Тычковые кирпичи выступают внутрь кладки в бетон в шахматном порядке через 2 ряда и являются своего рода анкерами, соединяющими бетон и кирпич в единую конструкцию (рис. 4).

Сплошная кирпичная кладка

1. Однорядная (цепная) система перевязки кирпичных стен

При кладке с однорядной системой перевязки стен, имеющих по толщине нечетное число полукирпичей, например 1,5, первую наружную версту первого ряда кладут тычками, вторую — ложками.

При четном числе полукирпичей, например 2, первый ряд начинают с укладки тычков по всей ширине стены, во втором ряду верстовые кирпичи кладут ложками.

В стенах большей толщины в верстах во втором ряду над тычками кладут ложки, над ложками тычки. Забутку во всех рядах выполняют тычками.

2. Многорядная система перевязки при кладке кирпичных стен

При многорядной перевязке первый ряд выкладывают так же, как и при однорядной — тычками.

При толщине стены, кратной нечетному числу кирпичей (1,5 и 2,5 кирпичей) первый ряд выкладывают тычками на фасад, а ложками внутрь помещения; второй ряд, наоборот, ложками на фасад, а тычками внутрь; последующие 3-6-е ряды — только ложками с перевязкой вертикальных поперечных швов на половину или четверть кирпича.

При толщине стены, кратной целому кирпичу, первый ряд выкладывают тычками, а во втором ряду наружную и внутреннюю версты выкладывают ложками, забутку — тычками.

Кладку прямых углов при многорядной системе перевязки выкладывают с применением трехчетверток и четверток.
Первый ряд начинают с двух трехчетверток, из которых каждую устанавливают ложками в наружную версту соответствующей сопрягаемой стены. Промежуток, образующийся между трехчетвертками и тычковыми кирпичами, заполняют четвертками; во втором ряду версты выполняют ложками, а забутку — тычками. Кладку следующих ложковых рядов ведут с перевязкой вертикальных швов на 0,5 или (местами) на 0,25 кирпича.

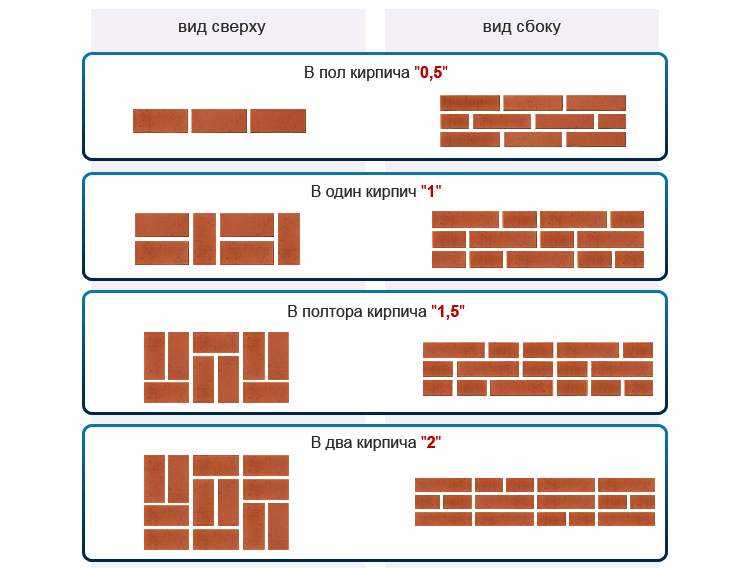

1. Кладка стены толщиной в один кирпич (250 мм)

Цепная перевязка	Многорядная перевязка

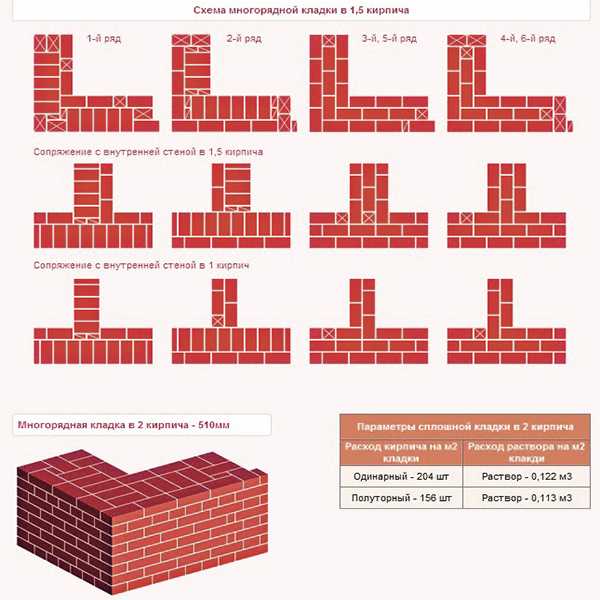

2. Кладка стены толщиной в полтора кирпича (380мм)

Цепная перевязка	Многорядная перевязка

3. Кладка стены толщиной два кирпича (510мм)

Цепная перевязка	Многорядная перевязка



Допуски на лицевой и рядовой кирпич

Допуски на ЛИЦЕВОЙ кирпич	Допуски на РЯДОВОЙ кирпич

Рекомендации по кладке стен из цветного кирпича

Скачать Рекомендации по кладке стен из цветного кирпича

Каталог цветов RAL

Кладка в полтора кирпича: схема, где применяется

Содержание

• 1 Где применяется кладка из кирпича в полтора изделия?
• 2 Подготовка
• 3 Раствор для кирпичной кладки
• 4 Этапы работы и схема кладки в полтора изделия

От правильности укладки кирпичных блоков зависит качество всей постройки. Кладка в полтора кирпича распространенный метод среди профессиональных строителей. При таком способе блоки нужно выкладывать начиная с угла здания по определенной схеме. Кладка предусматривает перпендикулярное стыкование двух кирпичей, уложенных первыми в каждом ряду. Контроль за процессом осуществляется с помощью строительного уровня.

Где применяется кладка из кирпича в полтора изделия?

Такой метод используется при строительстве прочных и высоких зданий в условиях умеренного климата. Кирпичная кладка обеспечивает сооружению долговечность, термоизоляцию и прочность, так как стандартная толщина наружной и несущей стены — 38 см. Расчет толщины производится таким образом: к длине кирпича прибавляется его ширина, а также ширина шва (до 1 см).

Вернуться к оглавлению

Подготовка

Кладка кирпича в полтора изделия начинается с подготовки и закупки следующих стройматериалов и инструментов:

• полнотелый кирпич;
• цемент;
• песок;
• совковая и штыковая лопаты;
• вода;
• молотки;
• киянка;
• отвесы;
• мастерок;
• строительный уровень;
• долговечный шнур.

Для покрытия фундамента понадобится рубероид.

К подбору материалов следует подходить тщательно. От их качества зависят характеристики будущей постройки. Для строительства стен с использованием такого способа кладки понадобится рубероид, который укладывается на фундамент, перекрывая его поверхность. Это улучшает гидроизоляцию. По углам строения устанавливаются столбики, между ними натягивается бечевка для упрощения выкладки вертикальной плоскости. При повышенной влажности нужно обязательно подсушить кирпичные блоки.

Вернуться к оглавлению

Раствор для кирпичной кладки

Одним из наиболее важных этапов подготовки к работе является приготовление правильного раствора. В состав смеси входят:

• вода;
• песок;
• цемент.

Рекомендуется добавлять пластификатор (жидкое мыло) с расчета 10 грамм на 1 килограмм раствора.

Раствор готовится из цемента и песка, соединенных в правильной пропорции.

Для приготовления раствора необходимо смешать цемент и песок в пропорции 1:3 соответственно и добавить воду до получения нужной консистенции. Подойдет смесь средней густоты, которая будет хорошо ложиться и не растекаться по поверхности кирпича. При небольшом расходе раствора делать слишком большой замес невыгодно, оптимальным является объем около 20—40 литров. Нежелательно добавлять в основу большое количество глины или известняка, это уменьшит прочность строения.

Вернуться к оглавлению

Этапы работы и схема кладки в полтора изделия

Возведение стены проходит в несколько этапов:

1. Наносится цементная смесь на фундамент (рубероид).
2. Укладывается кирпичный блок параллельно поверхности.
3. Выдавливаются излишки раствора с помощью киянки и мастерка.
4. Параллельно фундаменту укладывается еще один блок.
5. Промазываются стыки блоков.
6. Наносится раствор на поверхность за выложенным кирпичом.
7. Перпендикулярно остальному кирпичу кладется и плотно прижимается блок.
8. Рядом кладется второй, швы промазываются раствором.
9. Наносится раствор на выложенный ряд.
10. Следующий ряд кладется по той же схеме, но перпендикулярно выложенному изделию с перехлестом в полкирпича.

После возведения в 1—2 ряда станет понятна схема кладки кирпича. Для выравнивания лицевой и внутренней стороны стены натягивают шнур. Чтобы выровнять вертикальные угол и стену, используется отвес. При большой нагрузке на конструкцию применяется армирование — в швах горизонтально и вертикально кладут арматуру. Раствор не наносится на край кирпича во избежание утечки из швов. яндекс

Краткое руководство по кирпичикам

Краткое руководство по кирпичикам | Домашний метод

Лаура Буллард Обновлено 10 июня 2021 г.

Хотите ли вы выложить кирпичную дорожку от подъездной дорожки к входной двери, патио на уровне земли или просто создать безопасное и красивое пространство для надземной костровой ямы или гриля , кирпич — доступный, прочный и неподвластный времени выбор.

Прежде чем вызывать каменщика (или заниматься укладкой кирпичей самостоятельно), вам необходимо кратко ознакомиться с узорами кирпичей. Если вы решите сделать работу своими руками, подумайте, есть ли в вашем пространстве изгибы и не потребует ли рисунок, который вы предпочитаете, вырезать кирпич. Оба потребуют специальных знаний, поэтому подумайте о найме профессионала. Вот шесть самых распространенных узоров из кирпича, от самых простых до самых сложных в исполнении.

1. Бегущая кладка (простая)

Также называемая плиткой метро или смещением, схема скользящей кладки является одной из самых простых и распространенных моделей кирпичной кладки. Кирпичи укладываются встык по прямой линии, а ряды располагаются в шахматном порядке. Этот рисунок легко принимает небольшие изгибы и является отличным выбором для дорожек и патио. Схемы бегущей перевязки — отличный выбор для каменщика-новичка, потому что требуется очень минимальная резка — нужны только надрезы под прямым углом на кирпичах по самым краям схемы.

Шаблоны бегущей связки можно повернуть на 45 градусов (тогда это называлось диагональной бегущей связью), чтобы добавить визуального интереса).

2. Стыковая кладка (простая)

Стыковая кладка кирпичей (также называемая «валет на домкрат» или «прямая кладка») аналогична схеме бегущей кладки тем, что она состоит из рядов кирпичей, уложенных встык. Тем не менее, схема скрепления стопкой немного менее щадящая, потому что ряды укладываются бок о бок (параллельно), в отличие от ступенчатой ​​​​структуры схемы бегущей связки.

Несмотря на то, что весь процесс может занять немного больше времени, схема скрепления стопкой очень хорошо адаптируется к изгибам и не требует абсолютно никакой резки кирпича. Если вы не заинтересованы в расщеплении своих кирпичей, лучшим выбором может быть шаблон связки стопки.

3. Плетение корзин (простое)

Схема плетения корзинки названа удачно — в ней используются поочередно уложенные пары кирпичей для создания эффекта плетения в виде шахматной доски — и ее довольно легко выполнить. Исторически классифицируемый как не несущий рисунок, он используется только на дорожках, патио и других горизонтальных, расположенных на земле проектах. Вы никогда не найдете стену с рисунком плетения корзины. Если вы это сделаете, не стойте слишком близко.

Корзиночное плетение может приспосабливаться к небольшим изгибам и, как и в случае со стопочной связью, не требует абсолютно никакой резки кирпича. Это стильно и немного сложнее, чем простая схема беговой вязки, но так же легко укладывается.

4. Диагональное плетение корзины (среднее)

Диагональное плетение корзины — это именно то, на что это похоже — рисунок корзинки, повернутый на 45 градусов. Вместо квадратов диагональное плетение корзины дает ромбы. Визуально это создает более сложный вид без необходимости использования значительно более сложного метода.

Этот образец кирпича очень хорошо повторяет изгибы (если вы не возражаете против небольшого количества раствора между брусчаткой), но он требует хорошей точной резки кирпича. Если вы не уверены, сможете ли вы справиться с резкой под углом 45 градусов самостоятельно, возьмите комплект или обратитесь к профессиональному каменщику или каменщику.

5. Елочка (средняя)

Узор «елочка» получил свое название из-за того, что он напоминает рыбьи кости. Кирпичи укладываются под углом 45 или 90 градусов зигзагообразно. Впервые использованный для мощения улиц во времена Римской империи, узор «елочка» является одним из старейших узоров кладки кирпича.

Кирпичная кладка «елочкой» должна быть уложена с точностью, но требует минимальной обрезки по краям, что делает ее удобной, хотя и трудоемкой, для новичка.

6. Испанская облигация (твердая)

Испанская облигация красивая, но немного более сложная. Четыре (или более) кирпича кладут, чтобы создать квадрат вокруг пространства, достаточно большого для размещения половины кирпича. Поскольку эта схема требует разрезания кирпича каждый раз, когда схема повторяется, многие начинающие каменщики предпочитают покупать наборы, в которые входят предварительно вырезанные кирпичи 9. 0005

Испанский рисунок не очень хорошо подходит для изгибов и чаще всего используется для патио или прямых дорожек, которые начинаются и заканчиваются под прямым углом.

Инструменты и материалы, которые могут вам понадобиться:

• Гравий
• Песок
• Пластиковая окантовка
• Шипы
• ставок
• Грабли
• Лопата
• Лопата
• Ручной тампер
• Рулетка
• Молоток
• Метла
• Садовый шланг

Техническое обслуживание и ремонт

Как окрашивать древесину: советы для больших и малых проектов

Узнайте, какие породы дерева лучше всего окрашивать, какие инструменты вам понадобятся, какой тип морилки использовать и как окрашивать древесину для малых и больших проектов.

Техническое обслуживание и ремонт

5 Материалы для патио по стоимости, долговечности, установке и стилю

При выборе материала для патио учитывайте стоимость, долговечность, стиль и — если вы беретесь за проект самостоятельно — сложность установки. Мы составили рейтинг пяти наиболее распространенных материалов, чтобы помочь вам сделать лучший выбор.

Как класть кирпичи — Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимально удобные условия на нашем веб-сайте. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 06 января 2022

См. вся история

Кирпич можно класть при возведении стен, фундаментов, колонн и других конструкций. В широком смысле кирпичи можно укладывать в виде солдатиков (стоя вертикально), подрамников (укладывая вдоль стены) или перемычек (укладывая вдоль стены по ширине).

Перед началом кладки кирпича необходимо рассчитать необходимое количество кирпичей. В Великобритании стандартные кирпичи имеют длину 215 мм, ширину 102,5 мм и высоту 65 мм.

При стандартном растворном шве 10 мм повторяющийся блок кирпичей, уложенных на ложковой связке, будет иметь длину 225 мм и высоту 75 мм.

Как правило, форму базовой конструкции можно изобразить с помощью веревки, уровня и рулетки. Если нет существующей плиты, возможно, потребуется залить фундамент и дать ему высохнуть, прежде чем на него можно будет укладывать кирпичи.

Кирпичи должны быть выложены с обоих концов конструкции, между ними протянута нить, которая будет служить ориентиром при укладке первых рядов кирпичей. Также рекомендуется использовать направляющие столбы – деревянные доски, вбитые в землю с обоих концов, с маркировкой, обеспечивающей ровность укладки кирпичей.

Растворный слой обычно укладывают поверх фундамента вдоль линии нити, используя мастерок, чтобы сделать V-образный желоб вдоль раствора, так как это позволяет легче вбивать кирпичи в нужное положение. Первый кирпич следует уложить с одного конца и слегка постучать, чтобы он «прилегал».

Следующий кирпич должен быть «смазан маслом» раствором, нанесенным на каждый конец, прежде чем он будет уложен вплотную к первому кирпичу. Мастерок следует использовать для удаления излишков раствора, которые выдавливаются из-под кирпича или между ними.

Кирпичи всегда должны укладываться со смещенными вертикальными швами, чтобы избежать образования слабых линий. Для получения шахматных вертикальных швов некоторые кирпичи, возможно, придется разрезать пополам. На кирпиче следует сделать отметку в том месте, где должен быть надрез, и, после размещения на твердом основании, нанести резкий удар долотом и кувалдой. После этого грубые края можно сколоть.

Если используемые кирпичи имеют углубление (крестовину), а не отверстия, их следует укладывать крестовиной вверх, чтобы обеспечить полное заполнение крестовины раствором. Для получения дополнительной информации см.: Какой стороной следует класть кирпич?

После того, как первый ряд кирпичей уложен, необходимо проверить уровень вдоль верхней части с помощью спиртового уровня, при необходимости постукивая по каждому кирпичу, чтобы внести небольшие коррективы. Второй ряд следует начинать с половины кирпича на обоих концах, чтобы избежать выравнивания стыков с нижним рядом, если будет использоваться полный кирпич. С обоих концов положите целый кирпич рядом с половиной кирпича и продолжайте, как в первом ряду.

Чтобы стена оставалась ровной, она должна быть построена с обоих концов на уровень выше, чем тот, над которым ведутся работы. Это заставит его казаться ступенчатым на каждом конце. Нижние ряды засыпаются с концов внутрь, каждый конец надстраивается на один ряд выше и так далее. Важно не забывать чередовать полукирпичи с целыми кирпичами в конце каждого ряда, чтобы швы не совпадали.

Кирпичные столбы иногда могут быть добавлены частично вдоль или в конце стены. Как правило, это «мини-стена», которая простирается от основной стены, образуя столб. Кирпич следует положить боком к краю стены в том месте, где должны начинаться столбы. Столбы всегда должны быть построены как минимум на один ряд выше, а струнная линия перемещается вверх по мере укладки следующего ряда.
