как его сделать самостоятельно в домашних условиях, чертежи с размерами, фото, видео
Очень часто бывает такая ситуация, что денег на некоторое, очень нужное, оборудование (токарный станок по дереву для домашней мастерской) не хватает или вовсе нет. В то же время для работы постоянно нужно что-то точить. Вот тогда и возникает необходимость сделать токарный станок по дереву своими руками. Можно ли его сделать своими руками в домашней мастерской и затратно ли это?
Содержание:
- 1 Общая конструкция и устройство самодельного агрегата
- 1.1 Станина
- 1.2 Электрический привод
- 1.3 Передняя бабка
- 1.4 Задняя бабка
- 1.5 Подручник
- 2 Простой способ самостоятельного изготовления станины
- 3 Выбор электродвигателя для деревообрабатывающих операций
- 4 Выбор способа передачи
- 4.1 Прямая передача
- 4.2 Ременная передача
- 5 Установка передней и задней бабки
- 6 Как изготовить подручник в домашних условиях?
- 7 Как надежно закрепить заготовку
- 8 Как выбрать резцы самому?
- 9 Как изготовить резцы, видео
- 10 Какие еще типы станков можно сделать?
- 10.
1 Токарно-фрезерный
- 10.2 С копиром
- 10.3 Мини
- 10.4 Из электродрели, видео
- 10.5 Из мотора стиральной машины
- 10.
- 11 Общие правила эксплуатации
- 12 Чертежи для изготовления токарного станка по дереву своими руками с размерами
Общая конструкция и устройство самодельного агрегата
Перед тем, как начать делать токарный станок по дереву своими руками можно рассмотреть два варианта конструкций: с электроприводом и без электродвигателя. Несмотря на древность метода обработки древесины с помощью мускулатуры человека, этот вариант имеет право на существование в условиях, когда необходимо обработать древесину, но возможности использовать электричество нет.
Основными конструктивными элементами токарного станка перечислены ниже.
Станина
Станина представляет собой раму всего механизма. Именно от надежности станины зависит безопасность мастера и качество будущего изделия.
Электрический привод
Привод: ротор двигателя или педаль для ножного привода.
Передняя бабка
Передняя бабка — патрон для зажима изделия и последующего его вращения. На нее через шестеренчатую передачу передается, шкивы или ремень передается вращение от двигателя. На конце бабки установлен шпиндель с планшайбой для фиксации изделия.
Задняя бабка
Задняя бабка нужна для дополнительной фиксации заготовки, что поможет повысить точность соблюдения оси вращения и избежать лишних вибраций. Она представляет собой свободно вращающееся острее, которое можно передвигать вдоль оси вращения изделия, для регулировки расстояния между бабками.
Подручник
Подручник необходим для опоры стамески во время обработки древесины. Без подставки под ручной инструмент невозможно соблюдать высокую точность попадания острия лезвия в эскизные линии и крайне сложно регулировать силу нажатия резца.
Простой способ самостоятельного изготовления станины
При изготовлении токарного станка по дереву своими руками учтите, что надежность станины ключевая характеристика станка. От свойств материала и качества соединения частей станины зависит безопасность человека и качество изделия.
Исходя из этих требований выбор падает на металлические профили, ДСП, фанеру или цельную древесину (желательно твердых парод: дуб, береза или самая распространенная: сосна).
Если при изготовлении токарного станка по дереву своими руками выбор остановился на металлической раме, то необходимо выбрать швеллер, двутавр или профильная труба будет нести несущие функции станка. Здесь выбор зависит исключительно от доступности материала, его цены и удобства монтажа. Однако металлическая станина – самая простая по конструкции: нужно только два двутавра, на которых после крепится двигатель, задняя бабка, подручник и суппорт.
Если при изготовлении токарного станка по дереву своими руками выбор-древесина или ДСП, то исходя из предварительного эскиза-чертежа с имеющимися размерами двигателя и всех прочих элементов формируется конструкция станины. Как правило, она состоит из столешницы, которая играет роль основания, стойки для задней бабки и коробки, на которой крепится мотор и ось передней бабки.
Помимо этого, между стойками бабок пускаются две параллельные рейки, на которых крепится подвижная дощечка-суппорт. Между рейками выдерживается зазор в 5 см. После необходимо сварить станину сварочным аппаратом — это придаст дополнительную прочность конструкции.
Если станок предполагается настольный, то ножки ему не к чему, однако при обработке тяжелых и массивных элементов станина должна быть независимой и ее устойчивость не должна вызывать вопросы. В таком случае необходимо предусмотреть ножки. Их изготавливают их прокатной стали, например, уголка или из бруса.
Размеры станка прежде всего зависят от целей, которые преследует мастер. Большинство операций в домашних условиях выполняются с изделиями до 80 см длиной, поэтому чаще всего габариты станка по длине равны 80 см. Если рама из металла, то две заготовки равной длины разрезаются болгаркой.
Выбор электродвигателя для деревообрабатывающих операций
Не менее важным элементом станка является двигатель. Основной характеристикой, которой необходимо уделить достаточно внимания является мощность. Независимо от типа двигателя — однофазный или трехфазный, мощность может колебаться от 1200 до 2000 Вт.
При изготовлении токарного станка по дереву своими руками отлично подходят двигатели:
От стиральной машины, если токарный станок необходим для работ небольшого объема и размер заготовки не будет превышать 30–40 см, в данном случае точная максимальная длина подбирается опытным путем. Подобные двигатели способны помогать в обработке мелких изделий, посуды, небольшие набалдашники на лестницу и тому подобные элементы интерьера.
Некоторые модели стиральных машин оборудованы асинхронным электромотором, в котором, меняя обмотку, можно ступенчато менять скорость вращения вала. Подобные двигатели ставят также в напольные вентиляторы, только там они меньшей мощности порядка 40–100 Вт. Такого мотора хватит для мини-станка для мелких бытовых изделий.
Читайте также: как сделать токарный станок по дереву своими руками из двигателя от стиральной машины?
Неплохой вариант при изготовлении токарного станка по дереву своими руками использовать двигатель от стиральной машины, так, как он выдает около 300–500 Вт, этого более, чем достаточно для средних нужд токаря по дереву. Моторы в стиральных машинах намного лучше подходят для токарных работ, так как в самом приводе узлы подшипников рассчитаны на большие нагрузки на излом вала. Это даст возможность обрабатывать стволы с небольшим отклонением от цилиндрической формы.
Выбор способа передачи
Передача крутящего момента с двигателя на заготовку, может осуществляется двумя способами.
Прямая передача
Прямая передача привода на заготовку — это самый простой способ конструкции, однако не самый совершенный. Недостатки прямой передачи при изготовлении токарного станка по дереву своими руками:
- Невозможно регулировать скорость вращения, так как мотор без дополнительных агрегатов не может менять скорость вращения посредством лишь изменения поступающего напряжения, Этот недостаток особенно заметен при работе с твердыми породами, такими как, дуб, тик или яблоня.
- Высокая нагрузка на вал двигателя и более короткий срок его службы по сравнению с приводом посредством ременной передачи. Тяжелые изделия особенно сильно будут влиять на износ мотора. Это связано прежде всего с тем, что подшипники большинства моторов (кроме двигателей в стиральных машинах) не рассчитаны на продольную нагрузку. Также более внимательно придется относиться к центрованною материала, ведь любая неточность приведет к чрезмерным вибрациям, которые при высоких оборотах могут сделать работу невыполнимой.
Ременная передача
При изготовлении токарного станка по дереву своими руками этот способ передачи вращения гарантирует более длительный срок службы мотора, дает возможность регулировать скорость вращения заготовки. При этом сам двигатель располагается со смещением от оси вращения деревянного изделия, а крутящий момент передается с помощью ремня и нескольких шкивов.
Если обеспечить станок шкивами нескольких радиусов, появится возможность менять скорость вращения передней бабки. Благодаря тремя или более шкивам разного диаметра можно смело браться за обработку твердых пород дерева. Если запастись необходимым инструментом, то можно даже работать с мягкими сплавами.
Установка передней и задней бабки
Затруднение при изготовлении токарного станка по дереву своими руками может возникнуть с передней и задней бабками. Между ними зажимается заготовка. Передняя бабка она же шпиндельная, непосредственно осуществляет вращение изделия.
Важно!
Для изготовления основы передней бабки – шпиндельного вала — необходимо обратиться к профессионалам токарям по металлу или найти готовую деталь или в целом готовые модули бабок в специализированных магазинах.
Конструкция передней баки состоит из двух подшипников типа S, V или U, которые крепятся болтами к станине вала, выточенного, из углеродистой стали диаметром 40 мм, патрон для зажима детали.
Вал оборудован тремя или четырьмя штифтами, которые способствуют ликвидации вибрации. Вал пропускается через подшипник и на него крепят штифты с креплением шпонкой или другим фиксатором цилиндрических деталей, после вал закрепляется на втором подшипнике, который уже намертво притягивается болтами к стальным уголкам или доске станины.
Задняя бабка также производит вращательные движения, однако не приводит изделие в движение. Особенно важным является зафиксировать заднюю бабку на одной оси с передней, ведь от этого будет зависеть вся последующая работа.
Справка. Для последующего контроля оси переднюю бабку можно сконструировать с юстировочными винтам, которые позволят незначительно изменять ось вращения передней бабки.
Задняя бабка состоит из следующих элементов:
- Основание из стального уголка или аналогичного материала, подобное основанию передней бабки.
- Направляющая труба.
- Внутренняя трубка или пиноль. Изготавливается таким образом, что ее можно поместить в направляющую трубу, а после пропустить через пиноль приводной винт.
- Приводной винт. Винт с гаечной резьбой под трубку пиноли. Для крепления маховика на задней части предусматривается 8 мм резьба.
Как изготовить подручник в домашних условиях?
При изготовлении токарного станка по дереву своими руками обратите внимание на опору для ведения резца вдоль ствола заготовки, ее называют подручник. Лучше всего изготовить его из стальной трубы или уголка, потому что деревянные опоры быстро стираются и не способны выдерживать столь серьезные нагрузки, как металлическая деталь того же размера.
Можно изготовить его, сварив т-образно две трубы, а можно поступить еще проще и закрепить на станине кусок доски с деревянной бобышкой, однако точность и износостойкость такой конструкции не долговечна. Главное, в обустройстве подручника — это то, что верхняя грань трубы или уголка должна соответствовать оси вращения заготовки: в таком случае риск сломать стамеску минимален.
Важно!
При работе на токарном станке можно обрабатывать только нижнюю часть заготовки! В противном случае резец может зажевать и надломить, что может привести к серьезным травмам. При работе на деревообрабатывающем станке обязательно используйте защитные очки для ликвидации риска получить травму.
Как надежно закрепить заготовку
Дерево – капризный материал: он легко расщепляется, колется и мнется. Чаще всего в переднюю бабку монтируют трезубец — этот держатель универсален и чаще всего именно им оснащаются бытовые станки и многие самодельные.
Единственное, самостоятельно изготовить трезубец крайне сложно, поэтому его лучше приобрести. Помимо, трезубца существует также винтовой патрон и зажимной патрон, который представляет собой трубку с винтовыми отверстиями по радиусу, в отверстия вкручиваются зажимные винты и крепко фиксируют заготовку.
Часто планшайбу изготавливают самостоятельно из фанеры толщиной 12–16 мм. Так, шайбу собирают из двух слоев фанеры и, с одной стороны, крепят к стальному листу толщиной около 2 мм. В таких зажимах сверлятся сквозные отверстия и вставляют туда шипы, их роль может играть острия гвоздей.
Как выбрать резцы самому?
Резцы по дереву – обязательный инструмент для обработки древесины. Их можно изготовить самостоятельно или купить в магазине. Резцы по дереву имеют одну конструкцию, хотя различную форму.
Среди резцов по дереву наиболее популярны следующие инструменты:
- Универсальный нож-косяк, который по форме похож на сапожный нож треугольной формы.
- Клюкарза – похожий на стамеску инструмент с изогнутым лезвием.
- Ложкорез – кольцеобразный резец, который используют для вырезания посуды с глубокими углублениями.
- Стамеска, наиболее распространенный тип резца по дереву.
В свою очередь, стамески бываю всевозможных форм для выполнения множества задач.
Резцы для ручного точения древесины различают на следующие типы:
- Полукруглые.
- Плоские косые.
- Отрезные.
- Отрезные с фигурной заточкой.
- Угловые.
- Фасонные.
- Резец-крючок.
- Резец-кольцо.
- Скошенный угловой.
Специальные, могут состоять из двух металлических пластин, которые можно двигать относительно друг друга, благодаря чему можно получать уникальные рез или рисунок.
Самыми востребованными резцами для токарных работ являются:
- Рейтер — инструмент с полукруглой формой режущего наконечника.
- Мейсель — инструмент со скошенным плоским лезвием.
Применяется для обработки дерева и доведения его до состояния готового изделия.
Как изготовить резцы, видео
Стоимость наборов качественных моделей высока, а самостоятельно их изготовить не составит труда. Тем более, что профессионалы предпочитают изготавливать инструмент своими силами.
Для изготовления резцов по дереву своими силами необходим электрический станок для заточки металлических инструментов или болгарка с отрезными и шлифовальными дисками.
Лезвия для резца по дереву можно изготовить из высококачественной стали.
Это может быть:
- Сверло.
- Скальпель.
- Советские напильники особенно широко применяются для изготовления самодельных резцов.
- Лезвие ножовки по металлу.
- Лезвие циркулярной пилы, углеродистая сталь так же популярна, ведь заточенные резцы из углеродистой стали дольше прочих держат заточку.
Процесс создания резца несложен:
- Первым делом болгаркой (УШМ) нарезаются полосы нужного размера.
- Болгаркой или электрическим точильным станком формируется необходимая форма лезвия.
- После посредством смены зернистости абразивных дисков затачивается заготовка и острие резца готово. Остается лишь оформить рукоятку. Наиболее твердая древесная порода – дуб отлично подходит для изготовления рукоятки. Также популярны береза и яблоня, которые не сильно уступают в своей податливости при обработке.
Лезвие помещается наполовину, раскроенного вдоль, бруска-заготовки будущей рукоятки и приклеивается столярным клеем. Можно также выбрать выемку в бруске, точно повторяющую форму острия. После бруски зажимают под прессом и склеиваются. Происходит обточка рукоятки до эргономичной формы и обжигается газовой горелкой, обрабатывается маслом или лакируется.
Оптимальными размерами рукоятки принято считать длину около 12 см, а заготовка под рукоять, может быть сечения 22*22–24 мм. После ошкуривания рукоятки на стамеску надевается зажимное кольцо, которое надежно фиксирует лезвие в деревянной ручке.
Важным этапом подготовки резца по дереву является его заточка.
Углы заточки фасок равны для всех видов резцов и достигают порядка 18–25 градусов. Длина острия в среднем равна 20–35 мм. Для сохранения остроты лезвия в процесс работы оно периодически охлаждается в емкости с холодной водой.
Заточка выполняется следующим образом:
- Посредством точильного бруска, периодически смачиваемом водой.
- Заточка на менее зернистом бруске и на наждаке самой малой зернистости.
- Полировка кожаным ремнем с пастой ГОИ. Паста ГОИ продается в любом автомобильном или хозяйственном магазине.
Какие еще типы станков можно сделать?
Прежде, чем создавать свой токарного станка по дереву своими руками следует изучить те его разновидности, которые изобрели множество заинтересованных людей. Среди станков как самодельных, так и заводских выделяют следующие типы.
Токарно-фрезерный
Подобный станок является уже мощной модификацией предыдущих вариантов станков. Чаще всего токарно-фрезерный станок оснащен ЧПУ, потому что крайне сложно вручную управлять фрезером с высокой точностью. Однако подобный станок имеет право на существование и широко применяется в бытовых нуждах. Его конструкция состоит из:
- Станины.
- Электродвигателя для вращения передней бабки.
- Ручной фрезер, поставленный на направляющие, которое обеспечивают его движение вдоль оси вращения заготовки.
С копиром
Токарно-копировальный станок необходим при создании большого количества одинаковых изделий, чаще всего можно услышать о посуде и балясинах для лестниц.
Есть несколько вариантов изготовления копировального токарного станка: с фрезером, с циркулярной пилой и со стамеской. Все эти способы подразумевают использование лекала. Лекало – это профиль будущего изделия, который вырезается из фанеры небольшой толщины.
Вдоль токарного станка крепится поручень во всю длину заготовки. За токарным станком монтируется лекало. На поручне крепится фреза или резец, движения которого регулируются благодаря упору, идущему от резца, фрезы или пила к лекалу.
Таким образом, во время вращения бруска, режущий инструмент полностью с достаточной точностью повторяет силуэт профиля из фанеры.
Мини
Для многих бытовых нужд необязательно создавать агрегат внушительных размеров, способный вращать бревно радиусом 300 мм. Бывает достаточно станка с крайне простой конструкцией, в которой двигателем может выступать привод от старого магнитофона, питающегося через блок питания. Для станины подобного станка можно использовать доску 150*20 и длинной, которая зависит только от нужд умельца.
Для такого мини-станка ременная передача будет лишней, поэтому чаще всего передняя бабка крепится прямо на вал двигателя. А в качестве планшайбы служит головка от дрели или самодельный патрон с тремя зажимными винтами.
Задняя бабка изготавливается из бруска, в центре которого точно по высоте оси мотора сверлится отверстие для вала, в роли которого может выступать дюбель-гвоздь. Если обеспечить станок блоком питания с регулировкой выходного напряжения, можно получить агрегат регулятором оборотов.
Из электродрели, видео
Электродрель можно найти практически в каждом дому. Плюсом станка с приводом от электродрели служит отсутствие необходимости покупать отдельный двигатель. Конструкция с приводом от дрели варьируется от самой элементарной, где дрель прикрепляется зажимами к столу.
Напротив, монтируется задняя бабка с помощью пары уголков и гвоздя или заточенного винта, до более совершенной, в которой дрель служит источником вращающей силы, но не участвует непосредственно в процессе вращения заготовки. Второй способ бережет мотор от перегрева и срыва при перегрузках.
На видео можете посмотреть, как сделать токарный станок по дереву своими руками из дрели.
youtube.com/embed/EjHsgl_Izto» frameborder=»0″ allowfullscreen=»allowfullscreen»>Из мотора стиральной машины
Представляет собой стандартную схему токарного станка с двигателем, прямой или ременной передачей, станиной и двумя бабками.
При устройстве токарного станка из мотора стиральной машины необходимо помнить, что двигатель бытового прибора разработан для циркуляции с несбалансированной нагрузкой, однако это не значит, что от задней бабки можно отказаться. Ее наличие обязательно особенно при работе с длинной и тяжелой заготовкой. Устройство подобного токарного станка просто реализовать в домашних условиях. Для этого необходимо:
Сварить или скрутить болтами две трубы из стали, на одном конце закрепить двигатель от бытовой техники. Между трубами закрепить брусок с возможностью передвигать его вдоль станины, на нем будет крепится уголок подручника. На противоположной стороне обустраивается задняя бабка в соответствии с инструкциями, изложенными выше.
Общие правила эксплуатации
При работе на токарном станке соблюдение техники безопасности-залог комфортной работы.
Необходимо:
- Снять всю бижутерию, особенно цепочки или серьги. Заправить длинные волосы под спецодежду. Все, что может намотать на цилиндр изделия необходимо надежно отстранить от станка.
- Всегда перед началом работы надежно закрепить заготовку и после вынуть ключ, если таковой предусмотрен.
Важно!
Запрещается передавать предметы через работающий станок. Любая мелочь может упасть на изделие и не только попортить его, но и отскочить в непредвиденном направлении.

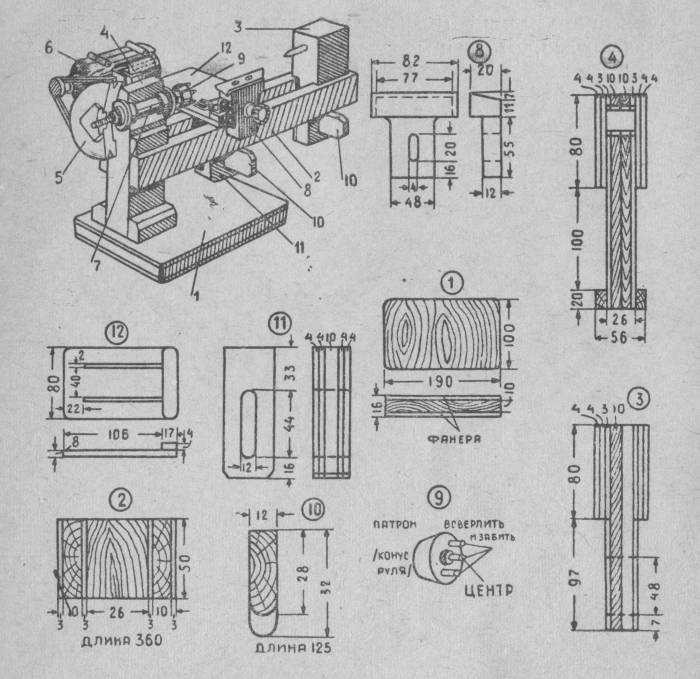

Чертежи для изготовления токарного станка по дереву своими руками с размерами
Токарный станок по дереву своими руками: чертежи видео фото
24 Мар
Содержание
- 1 Введение
- 2 Оригинальная идея
- 3 Подготовка к работе
- 3.
1 Инструмент
- 3.2 Материал и комплектующие
- 3.3 Основные конструктивные элементы
- 3.
- 4 Изготовление токарного станка
- 4.1 Основание (рама и шпиндельная коробка)
- 4.2 Передняя и задняя бабки
- 4.3 Подручник
- 4.3.1 Изготовление деталей
- 4.3.2 Сборка
- 5 Заключение
- 5.1 Итог
- 5.2 Габаритные размеры станка
- 5.3 Чертежи заготовок
- 5.4 Видео
Токарный станок открывает большие возможности перед мастером, и, прежде всего, это создание различных заготовок округлых форм, созданных при вращении самой заготовки вокруг некоторой оси вращения. В настоящей статье мы опишем один из вариантов токарного станка, выполненного на базе обычной дрели.
Введение
На токарном станке по дереву можно изготовить различные заготовки и готовые изделия – это и различные палочки, цилиндры, тарелки, бочонки и пр., которые могут быть использованы в строительстве, ремонте, при изготовлении различных декоративных изделий, моделировании и пр. Покупка большого токарного станка – дело хлопотное и дорогостоящее. Ниже представлен вариант самостоятельного изготовления такого станка из подручных материалов. Весь процесс создания разбит на операции и по каждой из них приведены комментарии фото, а в конце есть полное видео всего процесса. Изготовление самодельного токарного станка по видео существенно упростит понимание идеи и технологических решений. В конце статьи приведены чертежи токарного станка сделанного своими руками.
Оригинальная идея
Оригинальность идеи заключается в том, что наш самодельный токарный станок будет делаться на базе ранее описанного сверлильного станка (см. статью «Самодельный сверлильный станок из дрели (шуруповерта). Описание, чертежи, видео.»), а также на базе того же сверлильного можно создать еще два других станка, которые описаны в статьях:
- Рейсмусовый станок своими руками: чертежи, фото и видео.
- Шлифовальный станок из дрели своими руками. Чертежи, фото и видео.
В них также подробно расписаны все технологические операции создании, есть фото и видео. Таким образом, получается, что все четыре станка имеют одну общую базу – это довольно удобно, универсально и унифицировано.
В случае необходимости, имея под рукой все комплектующие, можно по мере надобности собирать или разобрать нужный в данный момент станок.
Подготовка к работе
К работе нужно подготовиться, чтобы не получилось, что дойдя до половины всех работ, выяснится, что что-то забыто, упущено или отсутствует. Поэтому рекомендуем сначала ознакомиться с материалом данной статьи и проверить наличие всех необходимых материалов, инструментов и технологических оснасток. Для этого при описании процесса изготовления все детально расписано и разобрано по операциям.
Инструмент
Для изготовления токарного станка по дереву из дрели потребуется следующий инструмент:
- Распиловочный станок или циркулярная пила.
- Электролобзик.
- Болгарка (если по правильному, то углошлифовальная машинка (УШМ).
- Шуруповерт или дрель.
- Шлифовальный станок.
- Ручной инструмент: струбцины, отвертка, молоток, угольник, разметочный карандаш и пр.
Материал и комплектующие
Для изготовления станка по дереву своими руками потребуется следующие материалы и комплектующие:
- Фанера 15 мм.
- Сосновый массив;
- Крыльчатая гайка;
- Крепеж: болт М6, саморезы различной длины.
Основные конструктивные элементы
Конструкция самодельного токарного станка на базе дрели состоит из деталей:
- Основание:
- Рама;
- Шпиндельная коробка;
- Передняя бабка и задняя бабка;
- Подручник с кареткой;
- Дрель.
Изготовление токарного станка
Для описания всего процесса создания токарного станка по дереву своими руками, мы выделим несколько этапов и сгруппируем работы по конструктивным элементам. В настоящем описании будут фото и видеоматериалы.
Основание (рама и шпиндельная коробка)
Как уже было сказано выше, то часть конструктива использовано от ранее описанного сверлильного станка. Поэтому в данном материале мы не будем этого делать заново, и просто предлагаем открыть статью «Самодельный сверлильный станок из дрели (шуруповерта). Описание, чертежи, видео.» – там все подробно описано.
Таким образом, считаем, что рама и шпиндельная коробка готовы и имеют следующий вид.
Передняя и задняя бабки
Обе бабки являются силовыми элементами, поэтому им потребуется большая прочность. Чтобы ее обеспечить, необходимо склеить даже не два, а три слоя фанеры для одной заготовки. Габаритные размеры обеих бабок составляет 120 х 160 мм.
Далее нужно придать требуемую форму заготовкам, чтобы получились полноценные детали. Чертежи всех деталей собраны в разделе «Заключение / Чертежи заготовок». Это можно сделать либо на циркулярной пиле, либо на любом другом распиловочном станке. В итоге получаются вот такие детали.
Теперь нужно к ним собрать направляющие размером 100 х 40 х 30 мм, а именно приклеить и усилить соединение саморезами. Лучше всего разметку и выравнивание сделать «по месту», то есть берем два бруска указанных размеров, устанавливаем в среднюю часть рамы, наносим клей и устанавливаем на них бабки, выравниваем и фиксируем струбцинами.
После высыхания клея фиксируем место соединения дополнительно тремя саморезами.
Теперь нужно установить бабки и зафиксировать. Для этого нужно просверлить в направляющих отверстия под винт, установить их в проектное положение, вставить снизу винт, установить прижимающую планку и затянуть винт сверху гайкой. Гайка может быть крыльчатой с небольшой рукояткой.
Далее сверлим по месту отверстия в обоих деталях, но в одной бабке сверлим отверстие под центр (простое сквозное отверстие), а в другой бабке кроме простого сквозного отверстия, делаем перьевым сверлом (можно использовать сверло Форстнера) посадочные места (не сквозные!!!) для двух подшипников с обеих сторон заготовки.
После чего запрессовываем подшипники в посадочные места.
Теперь необходимо сделать центр и шпиндель. Для изготовления обеих деталей будем использовать резьбовую шпильку M8 или M10. Для изготовления как центра, так и шпинделя, шпильку нужно заточить.
Для изготовления шпинделя нужно взять удлиняющую гайку и сточить болгаркой окончание так, чтобы получились цепляющие зубцы.
Затем собираем шпиндель – накручиваем контргайку, затем удлиняющую гайку, которой мы придали специальный вид коронки и контрим их так, чтобы края зубцов удлиняющей гайки были на одном уровне с острием заточенной шпильки (вала шпинделя). Потом устанавливаем шпильку в подшипники и одним концом в патрон дрели.
Для исключения произвольного выхода шпильки из посадочного места нужно установить две законтренные гайки на участке от патрона до первого подшипника. Причем эти гайки должны быть вплотную к подшипнику.
Теперь приступаем к изготовлению центра для задней бабки. Как было сказано выше, ее конец мы заострили. Для ее подачи (вращения) можно сделать небольшой круг из фанеры, например с помощью корончатого сверла (коронки) и запрессовать крыльчатую гайку.
В нее вкручиваем шпильку и контрим гайкой.
Далее такую же крыльчатую гайки запрессовываем на задней бабке и устанавливаем центр в бабку.
Устанавливаем бабку в проектное положение на раму.
Подручник
Подручник служит для опоры режущего инструмента (резцов). Важна его прочность, а также простота и гибкость в изменении положения для большего удобства в работе.
Подручник состоит из четырех основных деталей:
- Ложе;
- Каретка;
- Брус с прорезью;
- Прижимная планка с болтом.
Изготовление деталей
Для изготовления ложе нужно взять заготовку из фанеры размерами 160 х 100 мм и выпилить на лобзиковом станке необходимую форму.
Каретка делается из цельного бруска размерами 70 х 40 х 40 мм. В центре по продольной оси сверлится отверстие под крепежный винт, который позволит в дальнейшем поворачивать ложе.
Брус с прорезью изготавливается из бруска размерами 230 х 40 х 30 мм. Прорезь необходимо сделать на лобзиковом станке длиной 105 мм.
Прижимная планка с болтом используется от сверлильного станка – она там фиксировала сверлильный стол, поэтому описывать ее не будем.
Сборка
Каретка и ложе должны быть соединены очень прочно между собой, поэтому используем несколько саморезов и клей.
Соединение их с брусом с прорезью делается подвижным на винте для обеспечения возможности поворота ложе относительно вертикальной оси.
Таким образом, получаем подручник в сборе.
После его установки, наш самодельный токарный станок готов.
… и можно приступать к работе на станке.
Заключение
Итог
Мы своими руками сделали сверлильный станок из дрели, приложили фото всех технологических операций! Если следовать всем инструкциям, описанным выше, то получиться незаменимый инструмент, который по праву займет свое достойное место в Вашей мастерской.
Габаритные размеры станка
Приведем таблицу с габаритными размерами самодельного токарного станка из электродрели:
Параметр | Значение |
Длина | 290 мм |
Высота | 240 мм |
Ширина | 600 мм |
Чертежи заготовок
Приведем чертеж деталей самодельного сверлильного станка, описанного выше.
Видео
Евгений24.03.2019 23:13
Деревянный Токарный станок — Иллюстрациян и Vektorgrafiken
Grafiken
- Bilder
- Fotos
- Grafiken
- Vektoren
- Videos
Durchstöber SIE 82
Durchstöbern. Oder starten Sie eine neuesuche, um noch mehr faszinierende Stock-Bilder und Vektorarbeiten zu entdecken.
Сортировать по номеру:
Проверенные
векторные иллюстрации в минималистическом стиле для основных инструментов токаря.
Векторные иллюстрации в минималистском стиле
Векторные иллюстрации в минималистическом стиле фон фон Drehwerkzeugen. Артен фон Шнайдверкцойген. Gliederungsabbildung.
holzrahmen mit einem pferd. акварели. fotorahmendesign isoliert auf hintergrund. Hintergrund für präsentationen. — токарный станок по дереву, графика, клипарт, мультфильмы и символыHolzrahmen mit einem Pferd. Aquarellzeichnung. Fotorahmendesign…
человек holzarbeiter arbeiten в дер Werkstatt мит einer drehmaschine. — токарный станок по дереву — графика, -клипарт, -мультфильмы и -символMännliche Holzarbeiter arbeiten in der Werkstatt mit einer…
Иллюстрация фон Kleinunternehmern bei der Arbeit. Vektor-Datei
späne und sägemehl von holzhobeln. isoliert auf weißem Hintergrund. векторбилд. das muster von spänen und sägemehl.
Späne und Sägemehl von Holzhobeln. Isoliert auf weißem…
flaches isometrisches illustrationskonzept. cnc-router-maschinen-app — токарный станок по дереву, графика, клипарт, мультфильмы и символыFlaches isometrisches Illustrationskonzept. CNC-Router-Maschinen-A
Zimmerei dünne linie icons — editierbare strich — wood lathe stock-grafiken, -clipart, -cartoons und -symboleZimmerei Dünne Line Icons — editierbare Strich
flaches isometrisches 3d-illustrationskonzept einer holz- und metallbohrmaschine —Изометрические 3D-иллюстрации Flaches einer Holz- und…
kreissägemaschine halbflaches farbvektorobjekt — токарный станок по дереву0016 Kreissägemaschine halbflaches FarbvektorobjektKreissägemaschine halbflaches Farbvektorobjekt. Artikel in voller Größe auf Weiß. Automatisches Instrument zum Schneiden von Holz einfache Cartoon-Stil-Illustration for Web-Grapikdesign und Animation
aufkleberlinie geschnitten holzbearbeitung.
. Geeignet für Bildung…
Aufkleberlinie geschnitten Holzbearbeitung. Geeignet für Bildungssymbol. Панель редактирования Einfaches Design. Дизайнворлагенвектор. einfache Illustration
Стандартный символ — токарный станок по дереву, графика, клипарт, мультфильмы и символыСтандартный символ
Стандартный символ. Alle weißen Striche/Formen werden aus den Symbolen ausgeschnitten und zusammengeführt, so dass der Hintergrund durchscheinen kann.
ikone holzbearbeitung. geeignet für bildung символ. глифенстил. einfaches design editierbar. дизайн-шаблон-вектор. einfache illustration — токарный станок по дереву, графика, клипарт, мультфильмы и символы Ikone Holzbearbeitung. Geignet für Bildung Symbol. Glyphenstil. …
Icon Holzbearbeitung. Geeignet für Bildungssymbol. Глифенформат. Панель редактирования Einfaches Design. Дизайнворлагенвектор. einfache Иллюстрация
ikone holzbearbeitung. geeignet für bildung символ. цвайфарбигер стиль. einfaches design editierbar. дизайн-шаблон-вектор. einfache illustration — токарный станок по дереву, графика, клипарт, мультфильмы и символыIkone Holzbearbeitung. Geignet für Bildung Symbol. цвайфарбигер…
Icon Holzbearbeitung. Geeignet für Bildungssymbol. Цвей-Тон-Стил. Панель редактирования Einfaches Design. Дизайнворлагенвектор. einfache Иллюстрация
aufkleber holzbearbeitung. geeignet für bildung символ. einfaches design editierbar. дизайн-шаблон-вектор. einfache illustration — токарный станок по дереву, графика, клипарт, мультфильмы и символыAufkleber Holzbearbeitung. Geeignet für Bildung Symbol….
Aufkleber Holzbearbeitung. Geeignet für Bildungssymbol. Панель редактирования Einfaches Design. Дизайнворлагенвектор. Иллюстрация
Ikone Holzbearbeitung. Geignet für Bildung Symbol. Linienstil….
Icon Holzbearbeitung. Geeignet für Bildungssymbol. Линиенстиль. Панель редактирования Einfaches Design. Дизайнворлагенвектор. einfache Illustration
ein arbeiter an der holzdrehmaschine, holzstich, veröffentlicht 1893 — токарный станок по дереву — графика, -клипарт, -мультфильмы и -символEin Arbeiter an der Holzdrehmaschine, Holzstich, veröffentlicht…
ikone holzbearbeitung. geeignet für bildung символ. флачер стил. einfaches design editierbar. дизайн-шаблон-вектор. einfache illustration — токарный станок по дереву, графика, клипарт, мультфильмы и символы Ikone Holzbearbeitung. Geignet für Bildung Symbol. Флачер Стиль.
Icon Holzbearbeitung. Geeignet für Bildungssymbol. флачер Стил. Панель редактирования Einfaches Design. Дизайнворлагенвектор. Иллюстрация
ikone holzbearbeitung. geeignet für bildung символ. стиль голубых глаз. einfaches design editierbar. дизайн-шаблон-вектор. einfache illustration — токарный станок по дереву, графика, клипарт, мультфильмы и символыIkone Holzbearbeitung. Geignet für Bildung Symbol. Голубые глаза…
Icon Holzbearbeitung. Geeignet für Bildungssymbol. Голубые глаза Стиль. Панель редактирования Einfaches Design. Дизайнворлагенвектор. einfache Иллюстрация
ikone holzbearbeitung. geeignet für bildung символ. фарб-мате-стиль. einfaches design editierbar. дизайн-шаблон-вектор. einfache illustration — токарный станок по дереву, графика, клипарт, мультфильмы и символыIkone Holzbearbeitung. Geignet für Bildung Symbol. Farb-Mate-Stil
Icon Holzbearbeitung. Geeignet für Bildungssymbol. Цвет Mate-стиль. Панель редактирования Einfaches Design. Дизайнворлагенвектор. einfache Illustration
16. Jahrhundert Holz Turner bei der Arbeit
Das Drechseln ist eine Form der Holzbearbeitung, mit der Holzobjekte auf einer Drehbank hergestellt werden. Das Drechseln unterscheidet sich von den meisten anderen Formen der Holzbearbeitung Dadurch, dass sich das Holz bewegt, während ein stationäres Werkzeug zum Schneiden und Formen verwendet wird.
ikone holzbearbeitung. geeignet für bildung символ. лангер шаттенстил. einfaches design editierbar. дизайн-шаблон-вектор. einfache illustration — токарный станок по дереву, графика, клипарт, мультфильмы и символыIkone Holzbearbeitung. Geignet für Bildung Symbol. Langer…
Icon Holzbearbeitung. Geeignet für Bildungssymbol. Лангер Шаттенстил. Панель редактирования Einfaches Design. Дизайнворлагенвектор. einfache Illustration
Flaches isometrisches Illustrationskonzept. CNC-Router-Maschinen-A
флеш-изометрический концепт. fortschrittliche technologie der cnc-bohrmaschinenindustrie — токарный станок по дереву, графика, клипарт, мультфильмы и символыFlache isometrische Konzeptdarstellung. Fortschrittliche…
Флэш изометрическая концептуальная иллюстрация. Fortschrittliche Technologie der CNC-Bohrmaschinenindustrie
antike illustration der forstwirtschaft — токарный станок по дереву, графика, клипарт, мультфильмы и символыAntike illustration der Forstwirtschaft
technische werkzeuge und maschinen solid icons pack — wood lathe stock-grafiken, -clipart, -cartoons und -symbole Cartoons und -symboleHolzbearbeitungszusammensetzung isometrisch
Antike illustration der forstwirtschaft — токарный станок по дереву stock-grafiken, -clipart, -cartoons und -symboleAntike illustration der Forstwirtschaft
baumstamm oder baumstamm mit ästen, мультяшный флеш-векторный рисунок.
Baumstamm oder Baumstamm mit Ästen, Cartoon flache…
holzschneider aufkleber in trendiger isoliertheit auf schwarzemhintergrund symboleHolzschneider Aufkleber in trendig isoliert auf schwarzem…
Holzschneider Aufkleber in trendig isoliert auf schwarzem Hintergrund
значок резчика по дереву в модном линиеном стиле, изолированном на белом фоне — токарный станок по дереву сток-графика, -клипарт, -мультфильмы и -символ , -clipart, -cartoons und -symboleSägeblatt Silhouette Set
Ein Satz verschiedener Kreissägeblattsilhouetten. Даты указаны в CMYK для оптимальной интеграции.
holzschneider icon im trendigen blauen augenstil isoliert auf weichem blauem hintergrund — токарный станок по дереву, графика, клипарт, мультфильмы и символыHolzschneider Icon im trendigen blue Augenstil isoliert auf…
Wood Cutter Icon im trendigen blue Augenstil isoliert auf weichem blauem Hintergrund
wood cutter icon im trendigen zweifarbigen stil isoliert auf weichem blauem hintergrund — токарный станок по дереву stock-grafiken, -clipart,- Cartoons und -symbole Wood Cutter Icon im trendigen zweifarbigen Stil isoliert auf. ..
Holzschneider Aufkleber im trendigen Linienschnitt isoliert auf…
Holzschneider Aufkleber in Trendiger Linie isoliert auf blauem Hintergrund geschnitten
Резак по дереву icon im trendigen color mate style isoliert auf weichem blauem Hintergrund — токарный станок по дереву сток-графика, -клипарт, -мультфильмы и -symboleWood Cutter Icon im trendigen Color Mate Style isoliert auf. мультфильмы и символ
Гравировка Schreiner Arbeiten auf Drehmaschine
-symbole
Holzschneider Icon im trendigen flachen Stil isoliert auf…
Wood Cutter Icon im trendigen flachen Stil isoliert auf weichem blauem Hintergrund
holzschneider icon im trendigen glyphenstil isoliert auf weichem blauem hintergrund — токарный станок по дереву stock-grafiken, -clipart,- мультфильмы и символ Holzschneider Icon im trendigen Glyphenstil isoliert auf weichem. ..
Wood Cutter Icon im trendigen Glyphenstil isoliert auf weichem blauem Hintergrund
technische werkzeuge und maschinen solid icons set — wood lathe stock-grafiken, -clipart, -cartoons und -symboleTechnische Werkzeuge und Maschinen Solid Icons Set
Ein Packet mit technischen Werkzeugen und Soliden Maschinensymbolen, um Ihr Project zuverlässiger und aufmerksamkeitsstärker zu machen. Holen Sie sich diese Vektoren mit Bearbeitbarer Qualität.
schneiden von holz — токарный станок по дереву, графика, клипарт, мультфильмы и символыSchneiden von Holz
drehen drehbank lineare symbol konzept. drehen drehbank линии вектор zeichen, символ, иллюстрация. — токарный станок по дереву — графика, -клипарт, -мультфильмы и -символDrehen Drehbank lineare Symbol Konzept. Drehen Drehbank Line…
technische werkzeuge und maschinen linie icons pack — токарный станок по дереву, графика, клипарт, мультфильмы и символыTechnische Werkzeuge und Maschinen Line Icons Pack
Ein Paket mit technischen Werkzeugen und Maschinenliniensymbolen, um Ihr Projekt zuverlässiger und aufmerksamkeitsstärker zu machen. Holen Sie sich diese Vektoren mit Bearbeitbarer Qualität.
Drehmaschine
holzlöffel mit einer menschlichen figur als griff — токарный станок по дереву стоковая графика, -клипарт, -мультфильмы и -символHolzlöffel mit einer menschlichen Figur als Griff
co2 лазер, laserschneiden, cnc-fräsmaschinen, cnc-machine, 3d druck, 3d maschinensymbol — токарный станок по дереву, графика, -клипарт, -мультфильмы и -символco2 Laser, Laserschneiden, CNC-Fräsmaschinen, CNC-Maschine, 3d… , Baumgliedern und Blät
Abstrakter Vektorhintergrund mit Holzspänen, Ästen und Blättern, die auf Weiß isoliert sind. Sägemehl der holzverarbeitenden Industrie und Ableger von Anlagen. Konzept von Sägewerks-, Tischlerei-, Hobelmaschinenprojekten.
Gürtel aus (im stil der rahnfibeln) hohlleder mit drei armaturen aus kupferblech in form von eidechsenähnlichen tieren — wood lathe stock-grafiken, -clipart, -cartoons und -symbole Gürtel aus (im Stil der Rahnfibeln) Hohlleder mit drei Armaturen. . .
Der Arbeiter arbeitet and der Vectorillustration der Drehmaschine. Cartoon Flat Turner Schreiner Charakter arbeiten, schneiden Holz Holzbretter mit Drehmaschine in der Werkstatt. Holzbearbeitungsgeräte auf Weiß isoliert
holzarbeiten hölzernen workpieces blocks von verschiedenen formen — wood lathe stock-grafiken, -clipart, -cartoons und -symboleHolzarbeiten hölzernen workpieces blocks von verschiedenen Formen
Holzarbeiten In Formene Blozwerkstiten Векториллюстрация. Transparente Objekte, die zum Zeichnen von Licht und Schatten verwendet werden
майсельский векторный символ holz, wenn flache bauweise. holzbearbeitung — токарный станок по дереву, графика, клипарт, мультфильмы и символыMeißel Vektorgrafik Symbol Holz, wenn flache Bauweise….
dünne linie icon drehmaschine, maschine zum formen von holz, schneiden — токарный станок по дереву, графика, — клипарт, -мультфильмы и -символ Dünne Linie Icon Drehmaschine, Maschine zum Formen von Holz,. ..
Dünne Linie Icon Drehdrehmaschine, Maschine zum Formen von Holz, Schneidwerkzeug, Entfernen von Rinde
tabakpfeife — токарный станок по дереву, графика, клипарт, мультфильмы и символы metallbearbeitungsdrehmaschine schleifbanner — токарный станок по дереву, графика, клипарт, мультфильмы и символы zeichen für industrieunternehmen — токарный станок по дереву, графика, клипарт, мультфильмы и символыRunde Metall Cutter im Schnitt. Zeichen für Industrieunternehmen
Runder Metallfräser im Schnitt. Zeichen für Industrieunternehmen. Garnitur
stuhl, geschnitzt aus holz, in form einer frauenfigur — токарный станок по дереву, графика, -клипарт, -мультфильмы и -symboleStuhl, geschnitzt aus Holz, in Form einer Frauenfigur
— доллар США на белом фоне. — деревянный токарный станок фондовой графики, -клипарт, -мультфильмы и -символ— доллар США на Weißem Hintergrund.
gesims полюс endet.
Gesims Pole endet.
— доллар США. металлическая и холц-структура. вектор — — токарный станок по дереву — графика, -клипарт, -мультфильмы и -символ— доллар США. Metall und Holz-Struktur. Вектор —
makuba-buanga, fetisch von balubas — токарный станок по дереву, графика, клипарт, -мультфильмы и символыMakuba-Buanga, Fetisch von Balubas
сверло по металлу, изолированное на белом фоне. — графика на складе для токарного станка по дереву, -клипарт, -мультфильмы и -символСверло Metall Satz isoliert auf weißem Hintergrund.
Bohrer Metallset isoliert auf weißem Hintergrund, векторная иллюстрация
из 2205 Токарный станок по дереву Стоковые векторные иллюстрации и роялти-фри Клипарт токарный станок по дереву
Значок оборудования мастерской. изометрическая иллюстрация векторного значка оборудования мастерской для веб-сайтовPREMIUM
Значок тонкой линии токарного станка, станок для формовки дерева, режущий инструмент, удаление корыPREMIUM
Набор автоматизированных иконок токарного станка, простой стильPREMIUM
Векторная иллюстрация в минималистском стиле основных инструментов токаря, столяра , токарный станок. виды режущих инструментов. набор контурных иллюстраций.ПРЕМИУМ
Люди, работающие по дереву, векторная иллюстрация, мультяшный плоский плотник, плотник, работающий с электроинструментом для циркулярной пилы. ПРЕМИУМ
Логотип резчика по дереву с концепцией круга. Токарь работает за токарным станком, обрабатывает деревянный брусок. контур векторной иллюстрации.PREMIUM
Вектор черный значок токарный станок, станок для формовки дерева, режущий инструмент, удаление корыPREMIUM
Изометрическая композиция по дереву с оборудованием и людьми на синем фоне векторная иллюстрацияPREMIUM
Значок столярной мастерской. изометрическая иллюстрация столярной мастерской векторная иконка для веб-сайтовPREMIUM
Значок токарного станка, изометрический стильPREMIUM
Логотип резчика по дереву с концепцией буквPREMIUM
Изометрические иконки на синем фоне изолированные векторные иллюстрацииPREMIUM
Значок польского шлифовального станка плоский вектор. шлифовальный инструмент. угловой резак изолированныйPREMIUM
Значок тонкой линии токарный станок, станок для обработки дерева, режущий инструмент, шпонPREMIUM
Значок шлифовального круга простой вектор. шлифовальный инструментPREMIUM
Вырезанный лазером шаблон для галстука-бабочки. векторный силуэт для вырезания галстука-бабочки на токарном станке из дерева, металла, пластика.PREMIUM
Лазерная резка шаблона галстука-бабочки для поделки. векторный силуэт для резки галстука-бабочки на станке с чпу, токарном станке из дерева, металла, пластика. идея дизайна стильного аксессуара.PREMIUM
Лазерная резка шаблона галстука-бабочки на музыкальную тему, ноты и джазовый саксофон. векторный силуэт для резки галстука-бабочки на токарном станке из дерева, металла, пластика. идея дизайна стильного аксессуара.ПРЕМИУМ
Вырезанный лазером шаблон для галстука-бабочки. векторный силуэт для резки галстука-бабочки на токарном станке из дерева, металла, пластика. идея дизайна стильного аксессуара. PREMIUM
Польский шлифовальный станок значок плоский вектор. шлифовальный инструментPREMIUM
Открытый и парковый комплект: балюстрада. вектор от руки линейные чернила нарисованы схематичный фон в стиле античности искусства каракули перо на бумаге. крупный план с местом для текста на skyPREMIUM
Лазерная резка шаблона галстука-бабочки, сувенира к чемпионату мира по футболу 2018 с силуэтом российского флага для резки на токарном станке из дерева, металла и пластика. дизайн спортивного аксессуара для футбольного болельщикаPREMIUM
Стальной наконечник фрезерного станка для столярных работ по деревуPREMIUM
Вырезанный лазером шаблон для галстука-бабочки. векторный силуэт с милыми кошачьими ушами для резки галстука-бабочки на станке с чпу, токарном станке из дерева, металла, пластика. забавная идея оформления стильного аксессуара PREMIUM
Вырезанный лазером шаблон галстука-бабочки. векторный силуэт для резки галстука-бабочки на токарном станке из дерева, металла, пластика. идея дизайна стильного аксессуараPREMIUM
Дизайн логотипа резчика по дереву вдохновение на белом фонеPREMIUM
Наклейка на резак по дереву в модном стиле на черном фоне. PREMIUM
Значок шлифовальной пилы плоский вектор. шлифовальный инструмент. угловой резак изолированныйPREMIUM
Заводской шлифовальный станок значок плоский вектор. шлифовальный инструментPREMIUM
Пресс-шлифовальный станок значок плоский вектор. инструмент для пилы. Углорез изолированныйPREMIUM
Icon деревообработка. подходит для символа образования. глиф стиль. простой редактируемый дизайн. вектор шаблона дизайна. simple illustrationPREMIUM
Вырезанный лазером шаблон для галстука-бабочки. векторный силуэт с милыми кошачьими ушами для резки галстука-бабочки на станке с чпу, токарном станке из дерева, металла, пластика. забавная идея дизайна стильного аксессуара.ПРЕМИУМ
Рабочий работает на токарном станке векторной иллюстрации, мультяшный плоский токарь плотник работает, режет деревянную доску, изолированную на белом. PREMIUM
Нож с изображением логотипа кольцевой планеты. векторный силуэт для резки галстука-бабочки на токарном станке из дерева, металла, пластика. идея дизайна стильного аксессуара PREMIUM
Icon деревообработка. подходит для символа образования. стиль длинной тени. простой редактируемый дизайн. вектор шаблона дизайна. простая иллюстрацияПРЕМИУМ
Вырезанный лазером шаблон для галстука-бабочки. векторный силуэт для резки галстука-бабочки со звездами на токарном станке из дерева, металла, пластика. идея дизайна стильного аксессуара PREMIUM
Вырезанный лазером шаблон для галстука-бабочки своими руками. векторный силуэт с милыми кошачьими ушами для резки галстука-бабочки на станке с чпу, токарном станке из дерева, металла, пластика. забавная идея оформления стильного аксессуара PREMIUM
Вырезанный лазером шаблон галстука-бабочки с сердечками. векторный силуэт для резки галстука-бабочки на токарном станке из дерева, металла, пластика. ПРЕМИУМ
Плоский вектор значка пресс-шлифовального станка. инструмент пилыPREMIUM
Набор иконок токарного станка плоский вектор изолированыPREMIUM
Значок шлифовальной пилы плоский вектор. шлифовальный инструментPREMIUM
Значок заводского шлифовального станка плоский вектор. шлифовальный инструмент. угол резак изолированныйPREMIUM
Иконка резак по дереву в модном плоском стиле, изолированная на мягком синем фоне. пильный инструментPREMIUM
Дизайн логотипа резака по дереву векторная иллюстрацияPREMIUM
Наклейка резака по дереву в модной линии, вырезанной на синем фонеPREMIUM
Металлический шлифовальный станок значок плоский вектор. инструмент для пилы. изолированная ручная шлифовальная машинаPREMIUM
Значок круговой шлифовальной машины плоский вектор. инструмент пилыPREMIUM
Набор иконок для токарного станка, стиль контураPREMIUM
Значок резака по дереву в модном двухцветном стиле, выделенный на мягком синем фонеPREMIUM
Значок шлифовального станка с плоским вектором. ручной инструмент. изолированный резак по камнюPREMIUM
Вектор черный значок токарный станок, станок для формовки дерева, режущий инструмент, шпонPREMIUM
Лезвие шлифовального станка значок плоский вектор. ручной инструментPREMIUM
Значок электрического шлифовального станка плоский вектор. пила шлифовальная машина. изолированный ручной инструментPREMIUM
Значок каменной шлифовальной машины плоский вектор. инструмент пилыPREMIUM
Значок шлифовальной машины плоский вектор. инструмент для пилы. угловая фреза изолированаPREMIUM
Логотип резца по дереву дизайн вдохновения изолирован на белом фонеPREMIUM
Плоский вектор значка шлифовального круга. шлифовальный инструмент. изолированная ручная пилаPREMIUM
Круглая шлифовальная машина значок плоский вектор. инструмент для пилы. ручной резак изолированныйPREMIUM
Значок резака по дереву в модном стиле глифа, изолированный на мягком синем фонеPREMIUM
Зубило столярное логотип вектор винтаж, простая концепция дизайна резчика, иллюстрация гравераPREMIUM
Значок шлифовального станка простой вектор. Пильный инструментPREMIUM
Вектор контура значка ручной шлифовальной машины. пильный инструментPREMIUM
Плоский вектор значка угловой фрезы. шлифовальный инструмент. круговой электрический изолированныйPREMIUM
Набор иконок токарного станка, плоский стильPREMIUM
Значок ручной шлифовальной машины плоский вектор. инструмент для пилы. изолированный угловой резакPREMIUM
Значок шлифовальной машины. инструмент, заточка, шлифовка, обработка, пластик, металл, дерево. векторный знак в простом стиле, изолированные на белом фоне. оригинальный размер 64×64 пикселей.PREMIUM
Вектор контура шлифовальной пилы. шлифовальный инструментPREMIUM
Вырезанный лазером шаблон для галстука-бабочки. векторный силуэт для резки галстука-бабочки на токарном станке из дерева, металла, пластика. идея дизайна стильного аксессуара PREMIUM
Значок каменной дробилки плоский вектор. инструмент для пилы. ручной резак изолированныйPREMIUM
Значок шлифовальной пилы простой вектор. шлифовальный инструментPREMIUM
Значок шлифовального станка плоский вектор. шлифовальная пилаPREMIUM
Электрический шлифовальный станок значок плоский вектор. пильный станокPREMIUM
Металлический шлифовальный станок значок простой вектор. пильный инструментPREMIUM
На этой иллюстрации изображен токарный станок, который представляет собой токарный станок по дереву, рисунок винтажной линии или гравировку. PREMIUM
Иконка резца по дереву в модном стиле линии, выделенная на мягком синем фоне. PREMIUM
Изометрические иконки на синем фоне. шлифовальный инструментPREMIUM
Векторный черный значок производство деревообрабатывающего станка, лесопилениеPREMIUM
Значок ручной шлифовальной машины простой вектор. Пильный инструментPREMIUM
Значок ручной шлифовальной машины плоский вектор. Пильный инструментPREMIUM
Вектор контура значка заводского шлифовального станка. шлифовальный инструментPREMIUM
Значок каменной дробилки простой вектор. пильный инструментPREMIUM
Изометрическая машина для резки с ЧПУ компьютер мультфильмPREMIUM
Шлифовальный станок значок плоский вектор. шлифовальный инструмент. изолированный ручной резакPREMIUM
Иконка шлифовальной машины плоский вектор. Инструмент шлифовального станкаPREMIUM
Горизонтальные изометрические баннеры по дереву с символами калибровочной машины, изолированные векторные иллюстрацииPREMIUM
Значок шлифовального станка плоский вектор. пильный инструментPREMIUM
Вырезанный лазером шаблон для галстука-бабочки. векторный силуэт для резки галстука-бабочки на токарном станке из дерева, металла, пластика. идея дизайна стильного аксессуара PREMIUM
Значок круговой шлифовальной машины простой вектор. инструмент для пилыPREMIUM
Значок резчика по дереву в модном стиле голубых глаз на мягком синем фонеPREMIUM
Значок деревообработка. подходит для символа образования. плоский стиль. простой редактируемый дизайн. вектор шаблона дизайна.
