Станок токарный по дереву чертеж: Токарный станок по дереву своими руками -из дрели и не только

Содержание

Токарный станок по дереву своими руками -из дрели и не только

Деревянные изделия выглядят всегда интересно, особенно точеные, когда вырисовывается красивая и неповторимая структура древесины. Даже, если элементы при точении получаются идентичными по форме и размеру – двух одинаковых вы не найдете.

Известно, что одним из увлечений Петра I была работа на токарном станке, возможно таком.

Поэтому «не царским» это дело не назовет никто, а сделать токарный станок по дереву своими руками по силам многим, и вариантов простых решений здесь – масса. Мы предложим вам несколько удачных, на наш взгляд, реализованных проектов.

Из чего можно сделать токарный станок по дереву

Сделать такой станок не так уж и сложно. Для начала рассмотрим его принципиальную схему.

Передняя бабка на станине крепится жестко. В ней может находиться либо электродвигатель, либо устройство со шкивами, на которое передается крутящий момент от внешнего двигателя.

Это может быть самоцентрирующийся патрон, коронная шайба или планшайба с конусным резьбовым стержнем. Задняя бабка может передвигаться вдоль станины и имеет устройство центрирования и поджима заготовки. Упор также подвижен относительно станины в 3-х плоскостях.

Станину самодельного токарного станка по дереву можно изготовить как из металла, так и из самого дерева или толстослойной фанеры. Исключительно из металла должны быть изготовлены либо целиком, либо как минимум основные элементы передней и задней бабки.

Чаще всего для изготовления металлической станины используют уголки – в них проще всего осуществлять затяжку и крепление подвижных элементов станка и они имеют высокую степень стабильности размеров. Но можно использовать швеллер или профильную трубу.

Иногда для подвижных элементов в швеллере фрезеруют паз.

Конструктивные решения передней и задней бабки могут быть разными, но главное условие – идеальная соосность их центров, должно быть соблюдено неукоснительно.

Если роль передней бабки выполняет сам электродвигатель, то высота задней бабки подгоняется под него.

Это самый простой способ привода токарного станка, но параметры двигателя должны быть близки к универсальным:

  • частота вращения 1500 об/мин;
  • мощность – от 120 ватт.

Выходной вал такого двигателя может быть проточен под конус Морзе для крепления трехкулачкового патрона от электродрели, в котором в свою очередь зажимаются либо резьбовая шпилька, либо коронка. Реже на валу двигателя через планшайбу, которую надо выточить отдельно, устанавливается большой самозажимной патрон.

Деревянные полноразмерные токарные станки умельцы изготавливают скорее не из практических соображений, а из любви к самому материалу и для демонстрации его конструктивных возможностей, хотя это могут быть полнофункциональные устройства, ничем не уступающие в практическом плане своим стальным собратьям.

Правда времени на изготовление такого красавца уйдет раза в 2 больше, чем на производство металлического, но это компенсируется разницей в стоимости материалов.

Металлический токарный станок по дереву своими руками: чертеж

Для не желающих изобретать велосипед мы предлагаем чертеж универсального, с точки зрения габаритов обрабатываемых деталей, токарного станка по дереву, созданного на основе стальных уголков 50х50.

В чертеже не указан диаметр отверстия для центрального вала передней бабки, т.к. он будет зависеть от выбранного типа привода, а указано только расстояние до его центра. Также, если в передней бабке будет устанавливаться вал со шкивами, то именно эту деталь нужно будет изготовить в двух экземплярах и второй установить в задней части передней бабки. Конечно, в ней можно установить и трубку с подшипниками, на которых вращается центральный вал с выведенными за пределы передней бабки шкивами.

На таком станке можно будет изготовить ножки столов и даже балясины. Если же вам потребуются более длинные точеные изделия, то станину нужно будет удлинить. Все остальные детали делайте указанных размеров, разве что также немного увеличьте длину упора.

Режущий инструмент для токарного станка по дереву можно купить или изготовить самостоятельно.

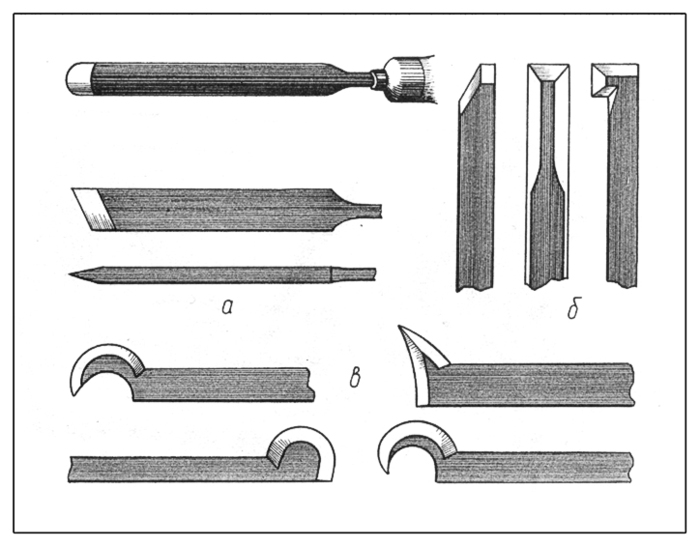

Главными резцами являются: рейер – проходной или обдирочный резец (на фото 2 и 3 справа) и мейсель – отделочный резец (на фото – 2 средних резца). Остальные служат для получения острых углублений различной формы (слева) и скругленных углублений (правый).

Небольшой металлический токарный станок можно изготовить так, как показано на видео, в нем же приведены размеры всех деталей:

Но для точения большого числа, особенно длинных, однотипных деталей стоит задуматься об изготовлении станка с копиром.

Токарный станок по дереву с копиром своими руками: видео

Собственно сам станок может быть и таким, как предложен выше, только его конструкцию нужно будет доработать, и в качестве режущего инструмента использовать один из универсальных деревообрабатывающих электроинструментов – чаще это болгарка.

Шаблоном для изделия правильной цилиндрической формы, выточенным при помощи копира, служит ровная рейка. Если же нужно получить сложную многоступенчатую форму, то ее профиль вырезается на плоском шаблоне. Он может быть металлическим, фанерным, деревянным, пластиковым и.т.п. и устанавливаться в разных местах, зависящих от особенностей конструкции станков.

Рассмотрим строение одного из таких станков.

Заготовка в данном станке зажимается между коронкой передней бабки и неподвижным конусом задней. Фиксация конуса задней бабки осуществляется контргайкой.

Копир закреплен на поворотном валу на 2-х подшипниках и натяжном ролике от автомобильного привода ГРМ, позволяющих ему свободно перемещаться вдоль вала.

Вал же, в свою очередь установлен на основании так же на подшипниках, дающих ему легко вращаться вокруг оси.

На копире жестко закреплена болгарка, с установленными на ней с небольшим смещением спаренными дисками, позволяющими производить более качественное и чистое точение.

Пилы нужно брать с победитовыми напайками и большими зубьями, способствующими лучшему отведению стружки.

Шаблон можно крепить в удобном месте, не мешающем точению. От шаблона к копиру рисунок профиля передается при помощи поводка, а вот его форма и длина обязательно согласуются с этим местом. Чем тоньше будет кончик поводка – тем точнее он передаст форму от шаблона заготовке, но при этом он должен быть достаточно твердым и жестким.

Интересен вариант, когда роль шаблона выполняет эталонная деталь. Предложенная автором следующего видеоролика система, обеспечивает именно такую возможность, а регулировки ее крепления позволяют вносить некоторые коррективы в толщину тиражируемых точеных деталей.

Использование вместо болгарки ручной циркулярной пилы, с размещением шаблона спереди – тоже довольно прогрессивный вид токарного станка по дереву с копиром. Он позволяет сделать его более компактным, но совмещение ручки управления с поводком не позволяет сделать его достаточно тонким, поэтому очень точной передачи формы при такой компоновке не произойдет.

А дисков на пилу также следует ставить два.

Токарный станок по дереву из дрели своими руками

Безусловно, самым простым будет изготовление токарного станка по дереву с использованием стандартного электроинструмента, в первую очередь – дрели, хотя существуют приспособления и заводского изготовления.

Желательно, чтобы дрель имела достаточную мощность, кнопку фиксации во включенном положении и регулировку оборотов.

Рассмотрим несколько схем и начнем с самой простой, когда не требуется использование задней бабки. Это возможно при изготовлении небольших по диаметру и не очень длинных изделий.

В этом случае достаточно удобным способом закрепить саму дрель, в патроне дрели установить отрезок резьбовой шпильки или резьбовую часть мощного самореза, а в заготовке засверлить под них отверстие соответствующего диаметра. В качестве упора сгодится любой, соответствующий по высоте брусок.

А вот и подходящее видео:

Если же без задней бабки не обойтись, то ее функцию частично могут выполнить слесарные тиски, просто дрель при закреплении нужно будет позиционировать относительно них.

И все же наиболее распространены самодельные токарные станки на основе дрелей, имеющие деревянную станину и, как минимум, примитивные задние бабки.

Кстати, роль коронки, закрепляемой в самозажимной патрон дрели, с успехом может выполнить перьевое сверло по дереву. Чтобы оно не начало снимать стружку с торца заготовки при подведении инструмента, на этом торце нужно сделать прорезь под крылья сверла и засверлить центр.

Показанный же на видео токарный станок из мощной дрели, мало чем уступает стационарным станкам, рассчитанным на обработку деталей таких же габаритов, а его возможность получения более высоких, чем у них оборотов, позволяет произвести более качественную финишную обработку изделий.

Для создания домашнего токарного станка можно использовать не только дрель, но и угловую шлифмашинку.

Правда, желательно, чтобы она имела регулировку оборотов, потому что 10 и более тыс. об/мин для таких станочков – многовато.

Для домашних мастеров, умеющих и предпочитающих работать с металлом, предлагаем такую конструкцию токарного станка из электродрели.

А вот самозажимной патрон в качестве задней бабки может быть применен и в любой другой конструкции.

И маленькое видео напоследок. Может показаться, что это игрушечный станок, но с его помощью реально изготовить достаточно большой перечень полезных вещей: от дверных ручек и рукояток к ручному инструменту до шахматных фигур.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Токарный станок по дереву своими руками

В доме и на даче найдется большое количество работ, требующих обработки древесины. Для выполнения задачи понадобится токарный станок. Готовая производственная техника – дорогое удовольствие, поэтому многие мастера предпочитают изготавливать оборудование самостоятельно из подручных средств. Варианты создания разных токарных станков описаны в статье.

  1. Целесообразность изготовления токарного станка по дереву своими руками
  2. Конструктивные элементы токарного станка
  3. Как сделать токарный станок по дереву своими руками
  4. Токарный станок из двигателя от стиральной машинки
  5. Мини токарный станок по дереву своими руками
  6. Изготовление токарно-копировального станка
  7. Особенности изготовления токарно-фрезерного станка по дереву своими руками

Целесообразность изготовления токарного станка по дереву своими руками

Автоматизированное оборудование повышает эффективность деревообработки, что особо актуально при организации производственного процесса или при выполнении бытовых задач. Современные модели позволяют выполнять обработку не только деревянных изделий, а и целого ряда мягких металлов (алюминия, бронзы и меди). Из ассортимента техники можно выбрать любое изделие – профессиональные станки с широким функционалом или оборудование для домашнего применения.

Единственный минус покупного токарного станка – его стоимость. Для экономии бюджета возможны три варианта решения проблемы: приобретение аналога китайского производства, покупка старой советской техники и ее последующий ремонт, или изготовление станка собственноручно.

Если техника предназначается для бытового использования и оттачивания столярного мастерства в рамках хобби, то самодельный токарный станок по дереву своими руками – отличная альтернатива дорогому оборудованию. Конечно, в такой модели не будет предусмотрено различных «примочек» заводского оборудования, но ее функций вполне хватит для создания небольших поделок из древесины мягких пород.

Конструктивные элементы токарного станка

Независимо от модели главные составляющие узлы токарного станка для обработки дерева остаются неизменными.

  1. Станина – основа конструкции. Платформа изготавливается из металла или нескольких соединенных балок. Более предпочтительно металлическое основание, повышающее устойчивость оборудования.
  2. Поперечная балка П-образной формы.
  3. Электрический двигатель, задающий вращение обрабатываемой заготовке. Обычно в заводских моделях установлены трехфазный электропривод, требующий для работы соответствующей линии электроснабжения. Максимальная частота вращения электромотора – 1500 об./мин. В самодельных изделиях часто применяют однофазные моторы с мощностью 200-400 Ватт.
  4. Токарный патрон.
  5. Опора для задней бабки.
  6. Вращающийся элемент.
  7. Упор для размещения инструмента или заготовки.
  8. Опора для подручника.
  9. Направляющая балка.
  10. Стойка для задней бабки.
  11. Обоймы.
  12. Металлические пластины под упор узловых соединений.
  13. Поперечная направляющая.
  14. Винты для фиксации.
  15. Опорная ось.

Главные исполнительные детали токарника – задняя и передняя бабки. Между рабочими элементами устанавливается деревянная заготовка. Через переднюю бабку изделию передается вращение от электрического движка. Задняя бабка, по сути, только удерживает изделие, оставаясь статичной. Передвижение бабки происходит посредством ручного привода.

Функциональность токарного станка получится несколько разнообразить, оборудовав технику дополнительными приспособлениями:

  • балясиною – центровая опора, поддерживающая заготовки большой длины; этот конструктивный элемент предупреждает провисание обрабатывающей детали;
  • трезубцем – патрон с зубцами заменяет обычный шпиндель, если возникли проблемы с прокруткой изделия во время обтачки;
  • копиром – для изготовления нескольких однотипных деталей; элемент направляет резец по необходимому пути, обеспечивая идентичность размеров/конфигурации изделий.

Как сделать токарный станок по дереву своими руками

Стандартные габариты оборудования

Фото. Токарный станок по дереву своими руками: чертеж.

Типичные размеры самодельного станка составляют:

  • длина – 80 см;
  • ширина – 40 см;
  • высота – 35 см.

Техника с такими габаритами справится с деревообработкой заготовок до 20 см в длину и до 25 см в диаметре. Эти параметры указаны без использования центровки посредством задней бабки. Фиксация детали происходит через специальную планшайбу. Если применяется задняя бабка, то длина заготовки увеличивается до 40 см.

Подбор материалов и подготовка инструментов

При выборе материалов для создания токарного оборудования понадобятся следующие материалы:

  1. Старое электроточило под заточку двух камней. Инструмент будет выполнять функцию передней бабки. Агрегат уже оборудован четырьмя металлическими шайбами. Две из них используются для фиксации разных в диаметре сменных дисков, преставление которых ведет к ускорению/замедлению скорости вращения. Для фиксации болванки на другой стороне устанавливается спецпланшайба.
  2. Запчасти электродрели подойдут под роль задней бабки.
  3. Металлопрофиль  (швеллер) для изготовления станины токарного станка по дереву руками.
  4. Разные по диаметру шкивы осуществляют вращение со скоростью 800-3000 об./мин.
  5. Для компоновки конструкции пригодятся:
    • металлический уголок;
    • трубы разного диаметра;
    • полосы из стали шириною по 2 см и 4 см;
    • крепежи;
    • приводной ремень.

Из инструментов в работе будут задействованы:

  • электрическая дрель;
  • напильники;
  • болгарка;
  • сварочный аппарат и электроды.
Изготовление элементов и сборка станка

Последовательность выполнения работ можно разбить на несколько этапов:

  1. Создание станины:
    • два уголка расположить на ровной плоскости полками друг к другу;
    • для сохранения параллельности между уголками расположить вкладыши с промежутком в 5 см;
    • скрепить направляющие в торцах двумя уголками;
    • закрепить детали струбцинами и приварить;
    • станину закрепить к колоде или верстаку.
  2. В корпусе подготовить прорезь для дрели и стягивающего болта. В отверстие установить дрель и стянуть ее крепко винтами.
  3. Центровая часть бабки изготавливается из металлостержня, с одного края сужающегося в конус. За 1,5 см до конца стержня напилить резьбу и накрутить гайку.
  4. Подготовка задней бабки:
    • из закаленной стали подготовить заготовку;
    • вытачать внутри детали втулку с резьбою с параметрами М14*1,5;
    • с торцевой стороны подготовить отверстие для стопорного болта;
    • с края втулки сделать резьбу М24*3 для размещения гайки;
    • подобрать маховик с водопроводного крана;
    • из металлической полосы размером 6-10 мм изготовить скобу;
    • диаметр цилиндрической оправки – около 1,5 см; края скобы закрепить сваркой к трубе;
    • на стойке закрепить болтами упор в форме уголка.
  5. Резцы для работы можно сделать самостоятельно из полотна инструментальной стали.

Токарный станок из двигателя от стиральной машинки

Порядок изготовления станка:

  1. Подготовить основу под размещение всех элементов конструкции. Балки соединить поперечинами и дополнительно зафиксировать сверху двумя уголками.
  2. Двигатель от стиральной машинки прикрепить к передней бабке.
  3. Основу задней бабки составляет крутящийся центр, прикрепленный к опоре.
  4. Упор под заднюю балку изготовить из уголка. Обойму нанизать на опорную ось и приварить конструктивный элемент к направляющим балкам – основе станка. Упор и задняя бабка – подвижные механизмы.
  5. Для фиксации подвижных элементов подготавливаются предварительные отверстия.
  6. Сначала подготовленные детали скрепляются точечной сваркой, а потом – соединяются окончательно сварочными швами.

Мини токарный станок по дереву своими руками

Соорудить маленький токарный станок по дереву своими руками, размеры которого не превышают 20-30 см, получится из моторчика  и блока питания от советской магнитолы. Мини-токарник справится с обработкой различных мелочей из дерева (рукоятки, брелки и т.д.).

Алгоритм сборки:

  1. Из металлического листа (1-2 мм) подготовить коробку под движок. Пластине придать П-образную форму и подготовить отверстие под вал.
  2. Из древесного бруса (2-3 см в толщине) сделать несущий каркас, упоры под компактный движок и заднюю бабку.
  3. Нарезать деревянные квадратики и сложить их в стопку. Для фиксации можно использовать обычный клей ПВА.
  4. Закрепить полученную «башню» четырьмя саморезами.
  5. Прямой металлический пруток подставить к шкиву движка и наметить точку размещения держателя (самореза).
  6. В качестве ответного держателя со стороны мотора устанавливается планшайба.

Мини-токарник отличается простотою сборки. Его компактные габариты составляют около 22-х см. Конечно, для выполнения серьезных задач подобная техника не годится, но для обработки мелких деталей из дерева, олова и алюминия он вполне подойдет.

Изготовление токарно-копировального станка

Готовый токарный станок дополнительно можно оборудовать копиром, который пригодится для формирования однотипной резьбы и создания одинаковых деталей.

Под основу копира подойдет ручной фрезер. Деталь укладывают на фанеру толщиною 1,2 см площадью 20*50 см. Далее делают отверстия под крепежи и монтируют опорные небольшие брусья для установки фрезы. Резец разместить между фиксаторами и закрепить саморезами.

На токарнике устанавливается брусок – в дальнейшем на него крепятся шаблоны. Размер бруска – 70*30 мм. Элемент закрепляется саморезами к вертикальным опорам, а сами подставки – к основанию станка.

Если использовать копир необходимости нет, то брус демонтируется, и оборудование применяется для простой обтачки деталей.

Токарно-копировальный станок по дереву своими руками имеет некоторые недостатки:

  • рабочую зону с фрезером придется передвигать вручную – в процессе обработки подвижную часть может заклинивать;
  • техника пригодна для копирования простых элементов;
  • для повышения универсальности конструкции фрезу лучше заменить циркуляркой.

Особенности изготовления токарно-фрезерного станка по дереву своими руками

Конструкция токарно-фрезерного оборудования включает такие основные компоненты:

  1. Станина. Для создания берутся деревянные брусья, из которых изготавливают решетчатую конструкцию. Передняя бабка фиксируется неподвижно. Расположение задней может меняться благодаря передвижению установочной панели по ребрам металлическим ребрам станины.
  2. Электрический движок и система передачи вращения. Для ускорения работы на вал двигателя насаживается маленький диск, а на вал передней балки, наоборот – большого размера. Сопряжение деталей посредством ремня.
  3. Фрезер ручного типа. Монтируется вверху станины на платформу, которая перемещается относительно заготовки вдоль направляющих.

Токарный станок по дереву своими руками: видео

Станки по дереву для домашней мастерской: фото, чертежи, видео

Дерево – самый практичный и натуральный материал, из которого можно сделать предметы быта, мебель и даже детские игрушки. К тому же много жилых и нежилых строений возводится именно из древесины. Поэтому многие «самоделкины» не прочь иметь станки по дереву для домашней мастерской. Их можно приобрести в специализированном магазине или сделать самостоятельно из подручных материалов. Поговорим более подробно о втором методе обустройства собственного уголка для работы.

Красивый самодельный станок для работы с древесиной

Читайте в статье

Станки по дереву для домашней мастерской: особенности и разновидности

Разнообразие станков по дереву для домашней мастерской широко. У каждого есть свое назначение и способы сборки самодельного варианта. Среди всех вариантов встречаются узконаправленные и с большим количеством функций, но со скромными размерами:

  • Универсальные бытовые. Это мини-приспособления для обработки элементов из древесины. Используются дома или на приусадебном участке. Такой небольшой агрегат выполняет одновременно несколько функций, поэтому пользуется большой популярностью у «самоделкиных».
Самодельная циркуляционная пила
  • Многофункциональный для собственной столярной мастерской. Можно использовать в небольшом производстве.
  • Для создания деревянных изделий методом точения используют токарные станки. Есть компактные варианты, которые не займут много места в гараже.
  • Для выпуска дверей и окон применяют фрезерные модели.
  • Чтобы обстругать доски понадобится рейсмусовый станок.
  • Копировально-фрезерные применяются для создания изделий необычных форм.
  • Фуговальные могут обстругать болванку с одной стороны.

Статья по теме:

Для упрощения рабочих операций и уменьшения ошибок применяют специализированное оборудование. В этой статье рассказано о том, как правильно выбрать и приобрести многофункциональный бытовой деревообрабатывающий станок для применения в быту.

Торцовочная пила руками «самоделкиных»

Много других вариантов деревообрабатывающих станков своими руками изготавливают по схемам. Среди популярных приспособлений, которые очень полезны в домашней мастерской, выделяют:

  • токарный станок;
  • циркулярную пилу;
  • фрезерное оборудование;
  • рейсмусовый станок;
  • шлифовальный и фуговальный вариант.
Небольшое токарное оборудование

Рассмотрим, особенности каждого приспособления для столярки и варианты самостоятельной сборки такого оборудования для своей деревообрабатывающей мини-мастерской.

Особенности токарного станка по дереву для домашней мастерской

Токарный станок – незаменимая вещь в мастерской любителей работать с натуральной древесиной. Используя его, можно сделать поверхность рифленой или расточить отверстия, а также вырезать настоящие произведения искусства самых необычных форм.

Конструктивно станок по дереву отличается от токарного варианта для металла отсутствием системы охлаждения. При этом скорость вращения основного элемента меньше, но есть регулировка мощности. Ниже приведены несколько чертежей с размерами токарного станка по дереву своими руками:

Схематическое изображение элементовПодробная схема со всеми размерамиКомплектация самодельного станка со всеми элементамиЧертеж с габаритами элементов

Нередко для своих мастерских «самоделкины» изготавливают токарно-копировальные станки по дереву своими руками. Их применяют для производства большого количества одинаковых деталей, например, столбцов для забора или перил для лестницы. Вот примеры готовых станков в мастерских:

Видео о самодельном станке по дереву своими руками поможет разобраться в последовательности сборки и подборе необходимых для работы инструментов:

токарный станок по дереву

Способы сборки самодельных токарных станков по дереву своими руками с фото-примерами

Изготавливают своими руками токарные мини-станки по дереву, которые занимают немного место в гараже или разместятся в комнате городской квартиры. Вот несколько примеров готовых устройств от «самоделкиных»:

Задумываясь, как сделать самому токарные станки по дереву, вначале, выберите подходящий чертеж. Затем, приготовьте материалы и приспособления для создания собственного агрегата. В процессе изготовления устройства пригодятся:

  • станина;
  • стойки передние и задние;
  • мотор электрический;
  • ведущий и управляемый центры;
  • крепеж для инструмента.

Важно! Для самодельного станка достаточно мотора с мощностью до 250 Вт и количеством оборотов до 1500. Для более крупных элементов подбирайте другой вариант «движка» с большей производительностью.

Чтобы собрать все элементы в одну конструкцию понадобятся дрель, напильник, небольшая угловая шлифовальная машинка и сварочный аппарат. Ниже приведена инструкция по сборке мини-токарного станка:​

ИллюстрацияПоследовательность действий
 Выбираете точило по дереву или делает его самостоятельно, но так, чтобы потом не пришлось менять. Используйте высокое положение оси с закрытым типом подшипников и шайбой для фиксации дисков. С одной стороны оси устанавливаете диски, управляющие скоростью вращения, с другой – планшайбу для работы с древесиной.
Станину делаете из двух параллельных швеллеров, между которыми расположена направляющая. Длина заготовок напрямую зависит от размеров направляющей. С одной ее стороны привариваете швеллер в виде буквы «П», а второй конец закрываете уголком из металла.
Суппорт можно собрать из нескольких труб, вставленных друг в друга, чтобы оставалась возможность регулировки высоты. Фиксация нужного положения осуществляется при помощи болтов. В качестве упора используйте горизонтальную планку. Соблюдайте все размеры из чертежей.
В роли шкива выступает старый патрон от дрели. Ведомые элементы собираются из фанеры в два слоя. Планшайбу также изготавливаете из фанеры. Металлическую основу устанавливаете на опоры. В месте расположения передней бабки собираете площадку. Ее можно сделать также из фанеры. На площадке закрепляете электромотор.
Мотор фиксируете на небольшой пластине, чтобы изменять силу натяжения ремня. Когда все элементы собраны по схеме, проверяете работоспособность устройства и переходите к активному использованию.

Существует немало способов сборки самодельного оборудования. Выбирайте подходящий исходя из наличия материала и необходимой производительности.

Специфика резцов для токарного станка по дереву

Резцы – один из главных элементов токарного станка. От их выбора зависит площадь и глубина удаляемой поверхности с детали. Состоят они из режущей части и участка для закрепления на оборудовании.

Варианты покупных резцов

Режущая кромка имеет одну или несколько поверхностей. А основной показатель резцов – ширина лезвия, его форма и возможность регулировки. Все модели разделяют на две подгруппы:

  • радиальные, устанавливающиеся перпендикулярно и направленные на снятие большой поверхности;
  • тангенциальные: для касательной обработки и формирования сложного рисунки.
Самодельные приспособления для работы с древесиной

Делая резцы для токарного станка по дереву самостоятельно, придерживайтесь нескольких правил:

  1. Длина рабочей поверхности должна быть в пределах 20-30 см. Такой размер обеспечивает надежный захват инструмента и достаточное количество места для размещения на упоре. А также вы обеспечите запас для регулярной заточки.
  2. Чтобы лезвие прочно крепилось в рукояти, следует оставлять хвостик достаточной длины. Если делаете резец из напильника или рашпиля, то удлините хвост в 1,5 – 2 р.
  3. Толщина рабочего дела должна быть достаточной, чтобы выдерживать удары при первичной обработке деталей.
  4. Длина рукояти из дерева или пластика составляет 25 см. Иначе, держать в руках такой инструмент неудобно.
Схемы токарных резцов

Вариант изготовления самодельного резца посмотрите в видеоматериале:

резцы для токарного станка по дереву

Делаем стационарную циркулярную пилу своими руками

Купит готовую стационарную циркулярную пилу можно от 9 тыс. р. Она обеспечит должную безопасность работы и сэкономит время на распилке древесины. Но, можно не тратить деньги и сделать собственный станок по чертежам и заготовкам.

Стол для работы с циркуляционной пилой

Несмотря на внешнюю сложность конструкции собрать ее самостоятельно в домашних условиях не так сложно. Любая стационарная модель пилы состоит из нескольких элементов:

  • стола;
  • диска с зубцами;
  • двигателя;
  • бокового упора с возможностью регулировки;
  • вала.
Готовая компактная установка

Чтобы собрать все детали циркулярной пилы приготовьте:

  • лист металла от 8 мм толщиной;
  • уголок из металла 45 на 45 мм;
  • двигатель электрический;
  • диск с зубьями;
  • подшипник шариковый;
  • аппарат для сварки;
  • брусок из дерева;
  • кусок пластика или остатки ламината.

Чтобы правильно сделать все элементы, стоит выбрать чертеж, где будут указаны размеры стола для ручной циркуляционной пилы своими руками, а также все другие габариты и материалы для работы. Вот несколько примеров готовых схем:

Несложный вариант столаРазмеры диска для домашнего инструментаПодробный план со всеми размерами3D модель стола

Сама сборка конструкции будет идти по определенному плану вне зависимости от выбранной схемы:

ИллюстрацияПоследовательность работы
Столешницу надо сделать прочной и устойчивой. Используйте лист металла по своим размерам. Если планируете установку других приспособлений на столе, то место для них обустройте при помощи толстой фанеры.
Делая направляющую для циркуляционной пилы своими руками, обратите внимание на ее высоту. Она должна выступать над столом на 12 см. Так у вас будет возможность обрабатывать доски по ширине и толщине. Чтобы сделать направляющую возьмите два отрезка уголка и зажим.
Центральную пилу делайте с возможностью регулировки по высоте.
Для мотора смонтируйте отдельную площадку на одной оси с коромыслом. Фиксируйте ее на болт диаметром в 1,5 см. Сбоку пилы установите металлическую пластину, предварительно сделав в ней отверстие, сквозь которое проходит болт с закрепленными ручками.

Более подробную инструкцию по изготовлению стационарной циркулярной пилы смотрите в видеоматериале:

циркулярная пила

Делаем циркулярную пилу из болгарки своими руками: чертежи и видео по изготовлению

Для создания циркулярки своими руками необходимо приготовить двигатель от болгарки, профильную прямоугольную трубу и стальные уголки. Чтобы получилась настоящая удобная пила, стоит продумать упор, осевую ручку и штанги для регулировки.

Вот несколько чертежей стойки для болгарки своими руками. По ним можно собрать упор, обеспечивающий скольжение пиле.

Вариант чертежа для работыСобранное оборудование

Порядок сборки упора будет следующий:

  1. Необходимы несколько металлических уголков для стандартного упора в виде буквы «Т». Их располагаете на расстоянии в 3-4 мм с каждой стороны диска.
  2. Кромки снизу необходимо закруглить, чтобы не было царапин на заготовке в процессе работы.
  3. Спереди и с обратной стороны на болты и гайки присоедините поперечными связями уголки. Щели фиксируются шайбами.
  4. На корпус надеваете хомут из металла. Сзади скрепляете элементы, чтобы упорная стойка и хомут стали одним целым.
  5. В корпусе редуктора просверливаете 2-4 крепежных отверстия. Это удобнее делать в разобранном состоянии элемента.

После сборки упора, делаете осевую ручку и регулировочную штангу. Посмотрите видео, как сделать станину для болгарки своими руками по чертежам:

После соединения всех элементов ваша домашняя циркулярка из болгарки будет готова. Дополнительно к ней можно изготовить различные детали. Вот несколько фото приспособлений для циркуляционной пилы своими руками:

Несложный упор из длинной деревянной балкиБыстрый вариант стола для циркуляркиЧехол на диск с зубьямиУдобный рабочий стол

Изготавливаем фрезерный станок по дереву для домашней мастерской

Фрезерные станки необходимы для работы с фасонными деталями из древесины. Их применяют для плоского фрезерования и обработки профилей. Профессиональное оборудование является многофункциональным и стоит немалых денег, поэтому все больше «самоделкиных» собирают самостоятельно такое оборудование для мастерских и гаражей.

Небольшой станок для фрезеровки, сделанный своими руками

В комплектацию самодельных фрезерных станков по дереву входят:

  1. Приводящий механизм. Это двигатель, мощность которого колеблется в пределах 1-2 кВт. С таким мотором можно применять различный инструмент для работы с древесиной, не боясь, что произойдет сбой.
  2. Лифт для регулировки. Обычно в его комплектацию входит корпус, скользящие полозья, каретки, фиксирующий винт и ось с резьбой. Во время работы каретка совершает движения вверх-вниз, а винт нужен для ее фиксации на необходимом уровне.
  3. Опора. Изготавливается стол из массивной древесины.

Перед сборкой обязательно составьте подробный чертеж со всеми размерами. Для ручных фрезерных станков по дереву необходимо заранее все продумать до мелочей.

3D модель стола для ручного станкаКомплектация оборудованияГабариты рабочего элементаВыпилка на фрезерном станке

Последовательность самостоятельной сборки удобного и практичного фрезерного станка по дереву для домашней мастерской описана в видеоинструкции:

Если вы задумались о покупке собственного оборудования, а не о самостоятельной сборке, то для понимания, сколько стоит ручной фрезерный станок по дереву, посмотрите таблицу с моделями и ценами:

Наименование моделиТехнические характеристики
Стол фрезерный Кратон МТ-20-01размер площадки64 на 36 см
возможность вертикальной работыесть
вес оборудования15,7 кг

Стол фрезерный Кратон МТ-20-01

Станок фрезерный Корвет-83 90830мощность двигателя750 Вт
тип передачиременная
частота вращения шпинделя11 000 об/мин
вертикальный ход2,2 см
диаметр шпинделя12,7мм

Станок фрезерный Корвет-83 90830

Михаил, г. Волгоград: «Приобрел стол для станка Кратон МТ-20-01. Недорого и удобно. Причем он совместим с разными моделями оборудования».

Дмитрий, г. Москва: «Купил себе Корвет-83 90830 для дома. Привлекли небольшие размеры и мощность двигателя. Работает хорошо уже более года».

В интернет-магазинах и специализированных отделах представлено немало моделей фрезерных станков по дереву, но стоимость полной комплектации редко опускается ниже 30 тыс. р. Именно поэтому многие «самделкины» собирают оборудование для своей мастерской своими силами.

Делаем фрезерный станок с ЧПУ своими руками

Сделать собственное оборудование с числовым программным управлением можно собственными руками. Для этого выберите подходящие чертежи фрезерного станка с ЧПУ по дереву. Своими руками собирать модель нужно будет строго по ним.

Готовый станок для домашней мастерскойКомплектация оборудованияПодробная схема сборкиМодель многофункционального оборудования

Фрезеровочные станки по дереву должны обладать большой прочностью, поэтому за основу лучше взять прямоугольную балку, закрепленную на направляющих. Срок эксплуатации домашнего оборудования и его производительность зависит от правильной сборки. Посмотрите видеоинструкцию по изготовлению такого устройства:

Ниже приведены фото готовых моделей станков с ЧПУ по дереву своими руками от профессиональных «самоделкиных»:

Фрезы для станков по дереву: особенности и разновидности

Фреза должна выдерживать большие скорости вращения при работе. Только в таком случае будут получаться отверстия нужной формы. Все варианты разделяют на несколько подгрупп:

  • Конусообразные. Используются для обработки различной древесины под разным наклоном.
Примеры различных фрез
  • Профильные. Применяют для декорирования элементов.
  • V-образные. Можно изготавливать отверстия в 45⁰.
  • Прямоугольные – для создания пазов.
  • Дисковые. Выпиливаются пазы разных габаритов.
  • Калевочные для закругления краев.
  • Фальцевые для работы с четвертями.

Ниже приведены фотопримеры фрез для станков с ЧПУ по дереву, которые по принципу схожи с обычными, но имеют «хвостик»:



Фрезы для станков по дереву

Варианты рейсмусовых станков своими руками

Самодельные рейсмусовые станки по дереву применяются для шлифования большого количества элементов и придания им привлекательного внешнего вида. В конструкцию такого оборудования входят:

Вариант готового самодельного оборудования для мастерской
  • Стол с рамой для станка. Столешница должна быть идеально ровной и устойчивой, чтобы выдержать вибрации во время работы.
  • Ножевой вал. Основная часть конструкции, отвечающая за обработку заготовок из дерева. Скорость вращения шкива должна быть 4000 – 7000 об/мин.
  • Болты для регулировки и устройство для подачи заготовок.

Чтобы правильно изготовить оборудование, используйте чертежи рейсмуса. Своими руками собирать конструкцию надо строго по ним.

Схема со всеми комплектующимиЧертеж с габаритами элементовВариант заготовки чертежа от рукиСборка станка своими руками

рейсмусовый станок

Видеоинструкция, как делать рейсмусы своими руками из электрорубанка

Для сборки рейсмуса из рубанка своими руками приготовьте:

  • электрорубанок, который не жалко переделывать в другой инструмент;
  • подробный чертеж для работы;
  • фанеру и бруски для корпуса.

Когда подготовительный этап завершен, можно переходить к непосредственной сборке, которая займет около часа у человека, умело обращающегося с инструментом:

Особенности шлифовального станка по дереву своими руками

После распила дерева его необходимо отшлифовать и только потом переходить к возведению построек или сооружению других предметов. Всего выделяют несколько разновидностей шлифовальных станков:

  • Дисковый. Рабочая поверхность изготавливается в виде круга, на который сверху закрепляется наждачная бумага или другое приспособление для шлифовки. Можно регулировать скорость обработки, не меняя число оборотов.
Вариант устройства с диском
  • Ленточный. Между двумя валами натягивается непрерывная полоска наждачной бумаги. Сделать своими руками ленточные шлифовальные станки несложно, достаточно подготовить подробный чертеж и ознакомиться с инструкцией. Важно, чтобы наждак в рабочей поверхности не прогибался под тяжестью заготовки.
Процесс сборки ленточного агрегата
  • Барабанные шлифовальные станки по дереву распространены среди столяров. Используют для горизонтального выравнивания плоскостей по методу фуганки. Принцип работы заключается в закрепление «наждачки» на одном или двух барабанах, а под ними расположен стол с регулировкой высоты. Можно выставить необходимую калибровку и делать заготовки одинаковой толщины.
Домашний барабанный станок для шлифовки древесины
  • Колибровально-шлифовальные станки по дереву – универсальные машины, соединяющие шлифовку и выравнивание заготовок. Используются два типа оборудования: дисковое и ленточное. Такое устройство можно сделать самостоятельно, при правильном выборе чертежей.
Колибровально-шлифовальное оборудование на производстве

Чтобы правильно собрать подходящий вариант станка для шлифовки и обработки древесины, подберите подходящий чертеж и все комплектующие. Ниже приведено несколько примеров доступных и удобных схем оборудования:

Несложный ленточный вариантДругой вариант оборудования с ленточным принципом работыУниверсальная машина для работы с древесинойДомашний дисковый станок в действии

шлифовальный станок

Особенности фуговальных станков по дереву своими руками

Фуговальная машина для работы с древесиной используется на завершающем этапе работы с элементами. Она способна сделать поверхность идеально гладкой и ровной. Большинство покупных моделей оснащены рейсмусом, позволяющим делать толщину всей заготовке одинаковой по длине.

Вариант домашней фуговальной машины

Строгальный станок по дереву для дома как самодельный, так и покупной, включает в конструкцию несколько элементов:

  • станина;
  • вал строгальный;
  • регулятор для стола;
  • мотор.

Для сборки фуганка своими руками вначале надо определиться с размерами и подготовить подробный чертеж. Вот несколько примеров от «самоделкиных»:

Бытовой вариант для собственной мастерскойКомплектация фуговального станкаФуганок с размерамиСборка строгальной машины

фуговальный станок

Для создания самого простого фуганка, без дополнительных функций, придерживайтесь следующей последовательности действий:

  1. Приготовьте все детали и инструменты для работы, а также прорисованный чертеж.
  2. Делаете заготовки по точным размерам. Обратите внимание, что место для установки подшипников готовится из нескольких элементов.
  3. К выбранному мотору подготавливаете место для установки. Можно закрепит агрегат на салазки.
  4. Собираете ротор с подшипниками, устанавливаете на место по схеме. При этом сразу же соединяете двигатель при помощи ременной передачи. Ротор должен вращаться свободно.
  5. Собираете рабочую поверхность из двух частей: подающей и принимающей. Вторая немного выше ( на 2-5 мм). Для обустройства можно использовать многослойную фанеру или листы металла.
Готовый строгальный станок

Для полного понимания хода работы, посмотрите видеоматериал по теме:

Статья по теме:

Самодельные станки и приспособления для домашней мастерской позволят упростить процесс резки металла или выпилки элементов из дерева. Несколько практичных и интересных вариантов данных устройств мы рассмотрим в нашем обзоре.

Самодельные станки по дереву своими руками: видео и общие рекомендации

Вариантов деревообрабатывающих станков для домашней мастерской много. Есть простые и сложные конструкции. Чтобы правильно собрать любой агрегат, надо подготовить подробный чертеж и все материалы и инструменты для работы.

Удобный стол с «циркуляркой»

Выбирая себе станок для покупки или самодельной сборки, в первую очередь определитесь с целями его использования. Если вам необходимо ровно отрезать большое количество деталей, то сделайте небольшие отрезные станки для дома. Ниже приведена видеоинструкция по сборке:

Шлифовальные станки нужны для обработки элементов. Агрегаты придают заготовкам конечный красивый вид и полностью удаляют заусенцы. В зависимости от выбранного типа оборудования, подготовьте чертеж и конструктивные элементы. Вот один из вариантов создания такого станка тома:

Рейсмусовые агрегаты позволяют добиться идеально ровной поверхности и могут справляться с большим количеством заготовок. Основной элемент – вал с режущей кромкой. Именно на его создание обращайте особое внимание. А также не забывайте, что все станки должны иметь прочную опору, позволяющую работать на любых скоростях мотора. Ниже приведена видеоинструкция по созданию одного из таких агрегатов:

Любой выбранный вариант для создания самодельного деревообрабатывающего станка будет дешевле, чем покупка готового оборудования на специализированном рынке. Причем собрать подходящую модель можно из подручных приспособлений, усовершенствовав их. Вот несколько фото интересных и полезных приспособлений для мастерской:

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

по дереву и металлу, самодельный станок для дома по чертежам с размерами. Как сделать его в домашних условиях с двигателем от стиральной машины?

Станок даже в личном хозяйстве – очень нужная вещь. Но приобрести его не всем под силу – дорогое удовольствие. Поэтому многие «кулибины» решаются на изготовление агрегата своими руками.

Что необходимо?

Для того чтобы начать такую масштабную работу, необходимо подготовить огромное количество материалов.

  • Двигатель от стиральной машины. Это для более крупных деталей. Для всякой мелочи подойдут варианты от шуруповерта, швеллера, из ручной дрели. Также сгодится основа из коробки передач.
  • Болты, подшипник, гайки.
  • Доски, фанера для основания.
  • Уголок, пластины.
  • Стальные прутья.
  • Гайки, винты.

Из инструментов понадобятся болгарка, сварочный аппарат, маркер, линейка, рулетка, дрель.

Также перед тем как начать что-то делать, нужно раздобыть или самостоятельно составить чертежи с размерами.

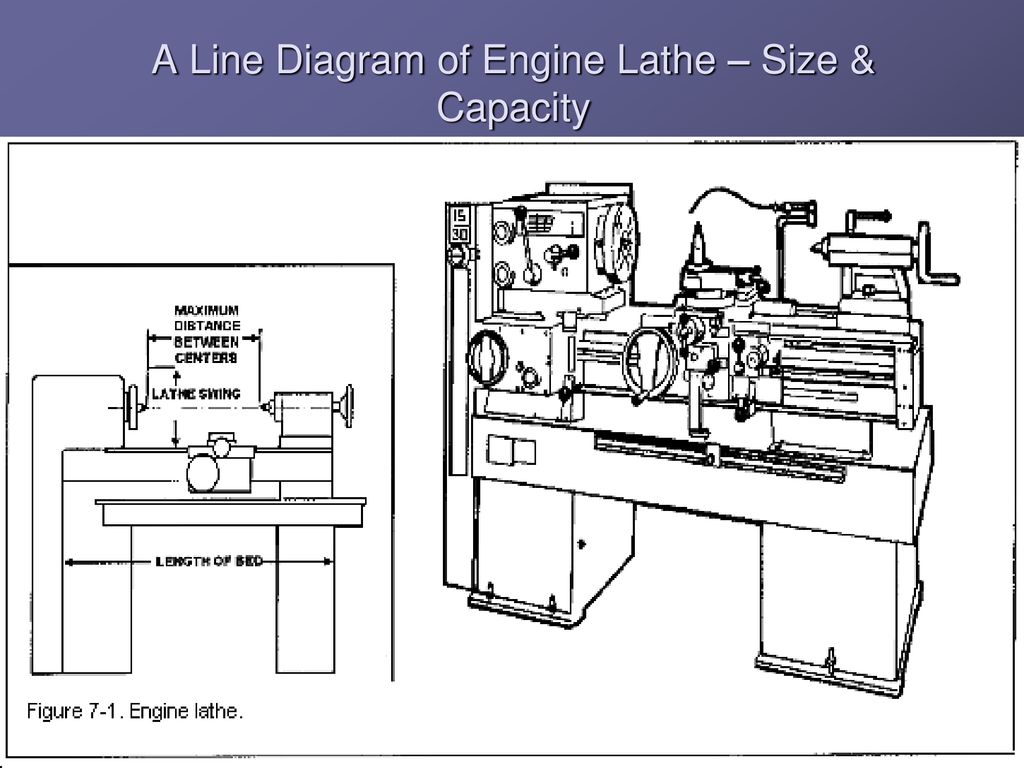

Практически все агрегаты состоят из следующих составных частей:

  • резцедержатель;
  • суппорт;
  • станина;
  • задняя бабка – поддерживает устойчивость и надежность крепления деталей в патроне;
  • передняя бабка – регулировка скорости, изменение параметров крутящего момента, а также размещение коробки передач.

Сборка

Приступаем к сборке токарного станка своими руками в данном случае по дереву. Процесс изготовления в домашних условиях непростой, поэтому представим все поэтапно.

Сначала нужно сделать переднюю бабку. На моторе стиралки есть передний шкив, его нужно лишь немного модернизировать. После нанесения разметок в шкиве делаем три отверстия через определенное расстояние. Также нужно сделать дырки под прямым углом для винтов. В готовые отверстия вставляем винты с гроверами и гайками. Вот так устанавливаются шипы, за которые будут цепляться бабка и брусок. Примерная мощность такого агрегата – 250 ватт.

Далее устанавливаем мотор на станину с использованием толстой фанеры или доски.

Для того чтобы двигатель был слегка приподнят, нужно самому подготовить бруски определенных размеров. В качестве креплений используем стальные уголки, закрепляя их саморезами. А после болтами и гайками фиксируем двигатель.

Каркас задней бабки должен состоять из стальной пластины и прута, закрепленных к основе. К стержню нужно приварить гайку и собрать вал на резьбе для бабки. На валу устанавливается конусовидный упор, куда вставляется подшипник.

Варим из металлолома упор: его необязательно прикручивать – достаточно держать одной рукой. Далее можно испытывать настольный станок по дереву. К примеру, вытачиваем ручку для напильника. Агрегат с задачей справляется, можно давать ему любую нагрузку.

По той же аналогии пробуем изготовить станок по металлу для дома.

Сначала изучаем устройство и принцип работы агрегата, составляем схему. После того как все подготовительные работы проведены, подготовим расходники и инструменты:

  • сверла по металлу, дрель;
  • втулки;
  • болгарка;
  • сварочный аппарат;
  • набор ключей;
  • стальные пластины;
  • подшипники;
  • зажимы для удержания резцов;
  • кнопки, регуляторы, провода;
  • стальные прутья;
  • шпиндель;
  • болты и гайки для крепежа;
  • трубы профильные, уголки металлические;
  • разные по диаметру приводные ремни;
  • листы металлические.

Что касается мотора, то его мощность должна быть до одного киловатта, если изготавливать предстоит мелкие и легкие вещи. Сюда подойдет экземпляр от стиралки, кухонного комбайна или швейной машины. Если же обрабатывать сравнительно крупные детали, то мощность должна варьироваться от 1,5 до 2 киловатт.

Некоторые собирают микротокарный агрегат из дрели. А корпусом послужит толстая фанера. Основание нужно будет закрепить в удерживающем устройстве. Помните: чем крупнее изготавливаемая вещь, тем мощнее должен быть двигатель.

Такие мини-станки пригодятся для изготовления мелких облегченных деталей из дерева. Сделать его довольно просто. Основу составит двигатель от мелких приборов: дрели, магнитофона, швеллера, шуруповерта. В качестве станины подойдет любая доска. Для этого закрепляем заготовку на вал двигателя – попробуйте пристроить планшайбу.

В качестве корпуса возьмите п-образную пластину с отверстием под вал в центральной части. Используя саморезы, нужно закрепить двигатель в корпусе.

Основа готова, приступаем к изготовлению задней бабки. Каркас можно получить из определенных размеров бруска. В деревянной заготовке на заданной высоте сверлится отверстие для вала, для этого используем дюбель – гвоздь нужной длины. Бабку можно зафиксировать саморезами и клеем.

Станок с переменной скоростью вращения удобно изготовить при наличии источника питания, у которого регулируется выходное напряжение. Обороты меняются педалью ножного управления. При этом такую конструкцию всегда можно разнообразить. Все зависит от того, какие детали находятся в данный момент под рукой.

Теперь самый ответственный момент – сборка механизма:

  • раму варим из металлических уголков или труб;
  • изготавливаем боковые стойки и соединяем их;
  • для задней бабки устанавливаем втулки на направляющие;
  • из стальных пластин собираем площадку – на нее будут крепиться суппорт и пиноль;
  • устанавливаем ходовой винт;
  • крепим нониус и штурвал;
  • варим вторую металлическую площадку, на которой будет находиться передняя бабка;
  • собираем суппорт и резцедержатель;
  • устанавливаем электродвигатель;
  • соединяем все оставшиеся элементы, закрепляем ремни;
  • подключаем автоподачу, осуществляем настройку оборудования.

Рассмотрим сборку деревообрабатывающего станка с копиром. Данная модель хорошо подойдет для гаража.

Основой агрегата является станина. К ней и крепятся главные части изделия. Такой станок отлично подойдёт для изготовления облегченных деталей, поэтому основу можно сделать из толстой доски.

В центральной части устанавливаем суппорт под ручной резец с подставкой. Но вместо него можно поставить держатель с жесткой фиксацией инструмента. Заготовку фиксируем между бабками. Она будет приводиться в действие посредством электромотора. Для активного движения в конструкции используют ременную передачу и шкив. А задняя бабка и суппорт двигаются по горизонтали по специальному валу, закрепленному в заднем отсеке станины.

В копировальном станке должно быть приспособление для изготовления изделий по заданным параметрам. Его крепят на отдельную подставку. Ее смело можно сделать из 10-миллиметровой фанеры, а размеры площадки – 180*480 миллиметров.

Это примерные размеры, которые можно менять исходя из габаритов фрезы. В фанере вырезаем соответствующие отверстия для крепежа. А деревянные бруски по контуру закрепляем шурупами.

У этой модели есть несколько нюансов: перемещать фрезу можно только двумя руками, а для изготовления заготовок из разных пород дерева нужна точная регулировка, но данная модель этого не предусматривает.

Станок по камню – это довольно сложное изделие для изготовления в домашних условиях. Но простейшую модель можно сделать самостоятельно. Приведем пример сборки камнерезного станка на станине. На этом этапе лучше сразу запланировать, какие камни (по размеру и породе) будут обрабатываться. Исходя из этого, подбираются мощность двигателя, скорость его вращения, зернистость и диаметр диска.

  • На первоначальном этапе необходимо сварить усиленный каркас из уголка или толстостенной профилированной трубы.
  • Необходимо рассчитывать на мощность двигателя не меньше, чем в 180 ватт. Количество оборотов разное – от 1000 до 2500 за секунду, все зависит от породы камня. Регулировать обороты будет специальный трехступенчатый шкив.
  • Столешницу можно сделать из листовой стали толщиной в один миллиметр. В принципе, чем толще металл, тем прочности будет больше.

После общих рекомендаций рассмотрим весь процесс более подробно:

  • на начальном этапе варим металлическую раму;
  • крепим к ней емкость для охлаждения жидкости и двигатель;
  • здесь же устанавливаем опоры для ступицы, а вал для крепления диска прессуем в подшипники;
  • к раме фиксируем столешницу из металлического листа;
  • после выпиливаем отверстие для пильного диска;
  • все изделие обрабатываем специальной краской;
  • после этого собираем все узлы, подключаем конструкцию.

Принцип работы готового изделия следующий:

  • на станине с помощью зажимов крепится заготовка;
  • после опускается защитное оборудование в виде стекла;
  • заготовку можно двигать вручную или с помощью специального механизма.

Иногда нужно не только изготовлять базовые модели и выполнять дежурные функции на агрегате. Его легко модернизировать под более сложные вещи из электродрели.

  • Модернизацию начинаем с защиты ремней от шкивов. Станок включаем в электроцепь, запускаем кнопки экстренного торможения.
  • Включаем в электрическую схему оборудования защиту и термодатчики.
  • Лампу накаливания заменяем на обычный прибор.
  • Станок устанавливаем на амортизационные пружины для снижения шумов и вибрации.
  • Для того чтобы работать с заготовками разной длины, можно изготовить разборную основу.
  • Прикрепляем к патрону шлифовальный круг для полировки деталей, заточки острых предметов.

Правила эксплуатации самодельного станка

Перед тем как начать работу, необходимо ознакомиться и учесть все правила безопасности. Всегда нужно быть в защитной форме: специальный костюм и обувь, каска и защитные очки. Следим за устойчивостью изделия, поэтому станок всегда должен находиться на ровной плоскости. Не загромождайте пространство вокруг рабочей зоны. Для работы нужно определенное свободное пространство. Следите за тем, чтобы рядом не было легко воспламеняющихся материалов.

Перед тем как начать эксплуатировать «самоделку» в полную силу, необходимо убедиться в полной ее исправности. Не спеша проверяют движение и работоспособность всех деталей, следят за работой всех приводных механизмов, отсутствием шумов в двигателе.

Отдельная тема – проверка параметров сетей питания. Всегда необходимо учитывать соответствие ее потребностям самодельного механизма. Сделайте качественную изоляцию и заземление.

Перед эксплуатацией установите защитные кожухи, экраны. Всегда соблюдайте во время работы параметры и режим обработки всех заготовок.

В целях безопасности домашняя мастерская должна всегда находиться отдельно от жилого помещения. Ее площадь должна быть не менее 7 метров квадратных, а высота – от 2,5 метра. Помните о качественных отоплении, освещении, вентиляции.

Во время изготовления таких сложных механизмов необходимо помнить о том, что каждый станок предназначен для изготовления узкого набора определенных изделий и деталей. Для расширения круга деятельности стоит задуматься о создании дополнительных приспособлений к общему устройству. Также рекомендуется планировать вопрос о снижении нагрузок на технику: так она прослужит намного дольше.

Предварительно к каждому изделию необходимо подготовить схему оборудования или воспользоваться уже готовой. Это облегчит проведение работ, направит на верный путь.

После работы необходимо привести в порядок рабочую зону, убрать все заготовки, смазать все функционирующие механизмы при отключении агрегата.

Во время работы станка нельзя заниматься решением посторонних вопросов – рекомендуется сосредоточиться лишь на данном процессе.

Будьте на безопасном расстоянии от агрегата – это спасет вас от травм и увечий.

Часто осматривайте станок на предмет повреждений, а перед началом работы подкрутите все разболтавшиеся детали, проверьте правильность положения натянутого ремня.

Изготовление токарного станка своими руками – это сложный, но необходимый процесс, особенно для тех людей, которые могут выполнять на нем различные редкие детали или красивые изделия. При правильном планировании такого процесса самодельный механизм получится в разы дешевле, чем если приобрести такой агрегат в специализированных магазинах. Необходимо только тщательно изучить все схемы, закупить качественный материал.

О том, как сделать токарный станок своими руками, смотрите далее.

Как сделать резцы для токарного станка по дереву своими руками, их цены

Изготовление оригинальных деревянных изделий на станках подразумевает наличие разнообразного и качественного вспомогательного инструмента. В большинстве случаев для этого используются резцы для токарного станка по дереву. Благодаря им удается довести заготовку до необходимых геометрических параметров.

Производители предлагают всевозможные наборы, включающие изделия с режущей кромкой всевозможных конфигураций. Также можно самостоятельно изготовить режущий инструмент по дереву своими руками.

Широкий выбор форм и моделей

Занимаясь обработкой древестных заготовок профессионально, важно грамотно подбирать соответствующий инструмент для токарных работ по дереву. Богатый выбор и объемные наборы с разноплановыми наконечниками позволят охватить значительную часть работ.

Разновидности

Исходя из функциональности, стамески по дереву принято делить на такие группы:

  • Грубая обдирка. Инструмент обладает парой рабочих граней, сопрягающихся под острым углом. Считается, что данная конструкция является существенно безопасней, чем радиусные аналоги.

Рейер для грубой черновой зачистки

  • Чистовое точение. Подобные виды резцов для токарного станка по дереву снимают незначительный слой стружки и предназначены не для придания заготовке формы, а назначение их в придании внешней гладкости наружной поверхности. Металлические наконечники выпускаются с левой или правой заточкой.

Инструмент для чистовой зачистки

  • Фасонный резец по дереву на рабочей части обладает полукруглой режущей частью. Их задействуют для работы с нестандартными поверхностями.

Фасонный может иметь практически любую конфигурацию

  • Отрезной резец. Он актуальны сейчас для одной операции, в которой требуется от заготовки отделить какую-то часть.

Отрезной шириной 10 мм

  • Расточные. С помощью таких изделий убираются излишки материала, появившиеся в процессе обработки. В такой операции помогает спецуступ, расположенный в области резания.

Расточной для удаления излишков древесины

  • Токарные резцы по дереву с круглым сечением. Они используются для обработки радиусных заготовок. Рабочая часть бывает как радиусной, так и с небольшими технологическими зубцами.

Рейер для точения чаш

  • Токарные работы по дереву в торце проводятся при помощи обычного режущего напильника.
  • В качестве вспомогательного оборудования применяют специальные ограничители на резцы, лимитирующие глубину резания.

Помимо стандартного набора профессионалы используют в работе самодельные резцы для токарного станка по дереву. Такой подход обеспечивает увеличение производительности и помогает расширить ассортимент готовой продукции.

Если предполагается длительное время заниматься обработкой древесины, то в таком случае не обойтись без качественного инструмента, который изготавливается из стали инструментального класса. Она способна выдерживать большую производственную интенсивность, которая не всегда по силам самоделкам.

Самодельные токарные резцы по дереву

Наибольшую трудность в производстве каждого типа стамески для токарного станка вызывает подбор заготовок для режущей части. Кроме обеспечения соответствующей твердости приходится задумываться о возможности установки металлической части в державку. Она позволит зафиксировать резец в нужном положении для комфортной обработки.

Наиболее приемлемым материалом для самодельных резцов является инструментальная сталь (У8, У10, У12 и пр.). При этом стоит учесть, что она окажется проблематичной для обработки в гаражных или домашних условиях. Это связано с высокой первоначальной твердостью материала.

Традиционной практикой является изготовление под токарный станок резцов из углеродистой марки стали с последующей ее закалкой. Самостоятельно инструмент изготавливают из следующего сырья:

  • Арматура или пруты стали. Предпочтительней подбирать заготовки с максимально приближенными геометрическими параметрами к будущим режущим формам.
  • Напильник либо рашпиль. Ножи для домашнего использования переделывают из б/у напильников, потерявших свой первоначальный вид и режущие способности. Важно проверить заготовку на отсутствие трещин и сильных сколов, чтобы получить качественный продукт.
  • Куски рессор от автомобилей. Такая сталь проблематично обрабатывается без предварительного нагрева и придания максимально близкой формы. Для этой операции используют автоген или сварочный аппарат.

Хорошей альтернативой является изготовление базового токарного корпуса, в котором удастся менять резцы. Однако, подобная ситуация требует наличия монтажных элементов в конструкции готового изделия. В процессе работы они обязаны держать значительную нагрузку и не менять первоначального положения режущей части.

В качестве заготовок могут быть использованы рашпили или напильники, уже отслужившие свой срок

Когда заготовку согнули до требуемой формы, необходимо провести предварительную заточку кромки. На следующем этапе рабочая часть подвергается закаливанию. Это делается с помощью разогревания острия на отрытом огне, например газовой горелкой или в кузнечном горне. Далее обеспечиваем резкое охлаждение в большом объеме машинного масла.

Высоколегированные и высокоуглеродистые стали не стоит калить в воде, так как внутренние напряжения материала приведут к появлению трещин, хрупкости и выходу из строя заготовки.

Самостоятельно изготовленное вспомогательное режущее оборудование по дереву для токарного станка рекомендуется проверять на мягкой древесине. Это поможет избежать возможных негативных последствий с ним. После непродолжительного тестирования нужно проверить сохранность первоначальной заточки и формы инструмента.

ВИДЕО: Как сделать рейер своими руками (грубая очистка)

ВИДЕО: Мейсель своими руками (чистовая обработка)

Заточка рабочего инструмента

Каждая рабочая стамеска должна быть хорошо заточена. В противном случае она не даст нужной чистоты поверхности или станет создавать сколы в деревянных заготовках. Заточка токарных резцов по дереву требуется в нескольких случаях: после покупки (не все производители продают свои резцы в заточенном виде) и после затупления кромки (придается первоначальный вид инструменту). Вернуть кромке необходимую остроту удастся с помощью определенных операций.

Для заточки используется станок, шлифмашина или напильник

В первую очередь для правильной заточки необходимо запастись несколькими типами заточных камней. Более грубый с крупным зерном будет обдирочным, а абразивный инструмент с мелким зерном является доводочным.

Если имеется такой фиксатор для абразива как башмак, то оснастка крепится в нем под требуемым углом. Далее по поверхности водим резец из стороны в сторону.

Использовать для заточки исключительно крупное зерно – непрактично, так как оно не даст нужной остроты. Все время точить мелким зерном также неправильно, ведь камень будет забиваться стружкой, а металл станет подгорать и терять свою твердость от повышения температуры, что приведет к быстрому затуплению. Можно воспользоваться средним зерном из интервала 25-40 с твердостью СМ-1.

Нередко профессионалы практикуют заточку своими руками в несколько этапов. Сначала обдирочные операции, потом доводочные также на станке. Финишная стадия осуществляется на заточном бруске – оселке. Их можно смазывать машинным маслом, чтобы минимизировать нагрев заготовки.

Хранение проводится в сухом месте, так как данный инструмент не переносит влаги. После каждого сеанса применения необходимо очистить каждый резец от остатков стружки, смол или иных типов загрязнения.

ВИДЕО: Как правильно затачивать инструмент

СТД-120М, СТД-120 Станок токарный по дереву. Паспорт, схемы, описание, характеристики

Сведения о производителе токарного станка по дереву СТД-120М

Производителем токарного станка по дереву стд-120м является ИП Чупраков Роман Викторович, город Киров. Адрес сайта: http://std120. ru


СТД-120М Станок токарный по дереву настольный учебный. Назначение, область применения

Токарный станок по дереву СТД-120М предназначен для изготовления малогабаритных деталей из древесины. Он выгодно отличается от своего предшественника — станка СТД-120 прежде всего тем, что травмоопасные зоны имеют защитное ограждение, рабочее место оборудовано местным освещением, усовершенствована электрическая схема управления, приняты меры по снижению уровня шумов и вибрации, специально разработана система механизированного удаления отходов — пылестружкоулавливающая установка.

Учебный токарный станок по дереву СТД-120М предназначен для выполнения легких токарных работ по дереву и в центрах, на планшайбе или в патроне, а также для выполнения несложных сверлильных работ:

  • точение цилиндрических и профильных тел вращения
  • торцевание, закругление и отрезание заготовок под различными углами
  • внутреннее точение по заданному профилю и сверление
  • профильную и декоративную обработку плоских поверхностей большого диаметра на планшайбе (типа тарелки, чашки)

СТД-120М Общий вид токарного деревообрабатывающего станка

Фото токарного станка СТД-120М


СТД-120М Общий вид токарного деревообрабатывающего станка без защитного кожуха и ограждения

Фото токарного станка СТД-120М без защитного кожуха и ограждения


Состав токарного станка СТД-120М

Основные узлы токарного станка СТД-120М

Станок состоит из следующих сборочных единиц и деталей:

  1. электродвигатель
  2. кнопочный выключатель
  3. клиноременная передача
  4. шпиндель
  5. передняя бабка
  6. кнопочный блок
  7. светильник
  8. корпус с центром-вилкой
  9. подручник
  10. защитный экран
  11. рукоятка зажима
  12. ограждение станка
  13. задняя бабка
  14. маховик
  15. станина с направляющими
  16. опорная лапа
  17. закрепляющая гайка
  18. пиноль
  19. центр
  20. рукоятка стопора
  21. держатель (каретка)
  22. двухрожковая гайка
  23. деревянная платформа
  24. опорные бруски
  25. щель для отсасывания отходов


Схема кинематическая токарного станка СТД-120М

Кинематическая схема токарного станка СТД-120М


Передняя бабка токарного станка СТД-120М

Передняя бабка токарного станка СТД-120М


Конструкция передней бабки токарного станка СТД-120М

Конструкция передней бабки токарного станка СТД-120М

Передняя бабка станка токарного СТД-120М служит для установки и крепления заготовки и передачи ей вращательного движения.

Передняя бабка состоит из фасонного корпуса, отлитого из чугуна. В нем соосно расточены два отверстия для радиальных сферических подшипников.

Шпиндель представляет собой стальной фасонный вал, на правом конце которого нарезана резьба для навертывания патрона, планшайбы и других специальных приспособлений для закрепления заготовок.

На левом конце шпинделя насажен двухступенчатый приводной шкив, получающий движение через клиноременную передачу от электродвигателя. С обеих сторон на бабке крепятся крышки с войлочными набивками.

Для пуска и остановки шпинделя станка СТД-120М на корпусе передней бабки размещен пост управления, а сверху — светильник.

Клиноременная передача. На валу электродвигателя станка токарного СТД-120м жестко закреплен двухступенчатый шкив, который при помощи клинового ремня передает вращение двухступенчатому шкиву, закрепленному на шпинделе станка СТД-120. Переставляя ремень с одной ступени на другую, можно менять частоту вращения шпинделя. Клиноременная передача станка СТД-120м закрыта металлическим ограждением, открывающаяся крышка которого сблокирована через конечный выключатель с электродвигателем. При ее открывании происходит отключение электродвигателя и шпиндель станка СТД-120м останавливается.

На валу электродвигателя жестко закреплен двухступенчатый шкив, который при помощи клинового ремня передает вращение двухступенчатому шкиву, закрепленному на шпинделе станка. Клиноременная передача закрыта металлическим ограждением, открывающаяся крышка которого сблокирована через конечный выключатель с электродвигателем так, что при ее открывании происходит отключение электродвигателя и станок останавливается. Крышка ограждения запирается при помощи винта.


Приспособления для закрепления и обработки заготовок на токарном станке СТД-120М

Приспособления для закрепления заготовок на токарном станке


  • а — спиральный самоцентрирующий патрон
  • б — чашечный патрон
  • в — трезубец
  • г — тисочный патрон
  • д — планшайба
  • е — цилиндрический патрон
  • ж — корпус с центром-вилкой
  • з — специальный патрон с зубцами
    • 1 — зубцы
    • 2 — центральный зубец
    • 3 — ограждение зубцов
    • 4 — конус патрона

В зависимости от вида заготовки и выполняемых работ на шпиндель станка СТД-120м должно быть установлено одно из приспособлений, входящих в комплект станка: патрон, центр-вилка или планшайба. Патрон СТД-120М служит для закрепления коротких заготовок при обработке с торца. Центр-вилка станка СТД-120 предназначена для закрепления длинных деревянных заготовок при обработке в центрах. Планшайба станка СТД-120м представляет собой металлический диск, в центре которого выступает бобышка с внутренней резьбой для навертывания на шпиндель.

В зависимости от формы и назначения будущей детали заготовку устанавливают в центрах передней и задней бабок или на шпиндель передней бабки. Во всех случаях заготовку следует установить так, чтобы она воспринимала вращательное движение шпинделя. Для этих целей существует много приспособлений, которые можно разделить на следующие группы: для закрепления заготовки в центрах, для закрепления заготовки за наружную поверхность и для закрепления заготовки за отверстия.

Для закрепления заготовки в центрах наибольшее распространение получил трезубец. Один конец трезубца имеет форму конуса соответственно конусу в шпинделе передней бабки, а другой конец — форму трезубой вилки. При закреплении заготовки один ее конец с намеченным пазом вставляют в трезубец, а второй поджимается центром пиноли задней бабки.

Для закрепления заготовки за наружную поверхность служат следующие приспособления: чашечные, тисочные и кулачковые патроны, планшайба.

Чашечный патрон имеет с одной стороны цилиндрическую полость, а с другой — конический хвостовик для установки в шпиндель передней бабки. Округленную часть заготовки плотно вставляют (заколачивают) в полость патрона или зажимают болтами.

Тисочный патрон применяют в тех случаях, когда часть изделия имеет форму четырехугольника (граненую поверхность). Для обработки заготовку вставляют в тиски патрона и зажимают винтом. Чашечные и тисочные патроны иногда вместо конических хвостовиков имеют винтовые нарезки для установки на наружной части шпинделя.

Для закрепления изделий за наружную поверхность применяют, также, трехкулачковые самоцентрирующиеся и четырехкулачковые патроны с независимым перемещением кулачков. Трехкулачковый патрон обеспечивает быстрое и надежное зажатие и центрование заготовки благодаря одновременному радиальному перемещению кулачков. Каждый трехкулачковый патрон может служить для закрепления изделия как за наружную, так и за внутреннюю поверхность. Для этого такие патроны снабжают двумя комплектами кулачков.

Для задней бабки целесообразно применять самовращающийся центр (на подшипниках) с конусом Морзе.

На планшайбе обрабатывают большие заготовки и плоские диски, для чего в ней предусмотрены отверстия, через которые винтами крепят заготовку. Необходимо учитывать, что винты не должны выходить на обрабатываемую поверхность заготовки. Планшайбу навинчивают на шпиндель после закрепления заготовки.

Массовое применение для крепления изделий из отверстия имеют различные оправы. Конструкции оправ выбирают в зависимости от назначения изделия, они бывают в основном двух типов — рифленые и цанговые.

Для изготовления на токарном станке по обработке различных деталей применяют резак-пилу. Данное приспособление можно использовать и для отрезания колец от алюминиевых и латунных трубок (на токарном станке по обработке металла) и для отрезания заготовок из пластмасс, оргстекла и других материалов.

При работе резак-пила устанавливается на подручник станка так, чтобы планка опиралась на обрабатываемую поверхность заготовки. Затем резак равномерно подается вперед. Ограничитель дает возможность установить необходимую глубину протачивания в тех случаях, когда заготовка не отрезается совсем.

Приспособление просто в изготовлении. Резак-пила изготовляется из ножовочного полотна. Остальные детали — из поделочной стали.

Приспособление для шлифования токарных изделий применяется при шлифовании готовых изделий на токарном станке. Оно позволяет добиться хорошего качества шлифовки, удобно и безопасно в работе. Это приспособление легко изготовить в любой мастерской. На планку наклеивается пластинка из пористой резины или войлока, поверх которой накладывается шлифовальная шкурка (желательно на основе из материи). Края зажимаются между планками при помощи гайки-барашка. Крючки-ограничители обеспечивают безо-пасную работу. Крючки крепятся к основанию при помощи заклепки. Приспособление можно применять и при полировке изделий.


Задняя бабка токарного станка СТД-120М

Задняя бабка токарного станка СТД-120М

Задняя бабка станка СТД-120 служит опорой при обработке длинных заготовок, поддерживая их задним центром, и для закрепления в ее пиноли патрона для сверл, самих сверл и других инструментов при обработке отверстий. Задняя бабка СТД-120 состоит из корпуса с пинолью, который скользит по направляющим станины. Задняя бабка станка СТД-120 закрепляется на направляющих станины.

С одной стороны пиноль имеет отверстие, расточенное на конус Морзе, в которое вставляется задний центр, патроны или сверла, имеющие хвостовик с тем же конусом. С другой стороны запрессована втулка с внутренней резьбой. Пиноль свободно перемещается в отверстии верхней части корпуса. От вращения вокруг своей оси пиноль предохраняет установочный винт, который входит в паз на наружной поверхности пиноли.

С резьбовой втулкой спарен винт пиноли (подачи), на одном конце которого на шпонке насажен маховик, закрепленный гайкой. Вращаясь вместе с маховиком, винт пиноли через резьбовую втулку перемещает пиноль.

Закрепление пиноли в нужном положении осуществляется рукояткой зажима. Задняя бабка закрепляется гайкой на станине с сухарем и болтом, для завинчивания которой прилагается комбинированный ключ. Для смазки пиноли и винта в корпусе бабки и пиноли имеются маслопроводящие отверстия.


Подручник с держателем станка токарного СТД-120

Подручник с держателем станка токарного СТД-120

Подручник с держателем станка СТД-120М служит опорой для режущего инструмента. Держатель подручника состоит из прямоугольного бруска с приливом, в отверстие которого вставляется стержень подручника. Подручник станка СТД-120 закрепляется на нужной высоте и в определенном положении рукояткой. Держатель подручника закрепляется на направляющих станины станка СТД-120М специальным винтом и рукояткой через шайбу. Для работы с короткими и длинными заготовками станок комплектуется двумя подручниками длиной 200 мм и 400 мм.


Станина станка токарного СТД-120м

Станина станка СТД-120м литая чугунная на двух ножках устанавливается на подставке и является основанием, на котором монтируются основные узлы станка СТД-120М. Слева на станине закреплена передняя бабка станка. По направляющим станины передвигаются и закрепляются в определенном положении держатель с подручником и задняя бабка станка.

Ограждение зоны резания станка СТД-120М

Ограждение зоны резания на станке СТД-120м служит для защиты работающего от отлетающей стружки и снижения концентрации образующейся пыли в зоне дыхания работающего до установленных санитарных норм. Оно состоит из металлического кожуха и откидных экранов.

Приспособления для установки и крепления заготовок станка токарного СТД-120

Режущие инструменты

Станок комплектуется двумя видами режущих инструментов: рейврами и майзолями. Рейеры для станка СТД-120 представляют собой желобчатый резец, по форме похожий на полукруглую столярную стамеску. Майзели для станка СТД-120 представляют собой резцы, имеющие форму плоской стамески с лезвием.


Схема электрическая принципиальная токарного деревообрабатывающего станка СТД-120М

Электрическая схема токарного станка СТД-120М


Электрооборудование станка токарного деревообрабатывающего СТД-120М

Электрооборудование станка токарного СТД-120 рассчитано для подключения его к сети трехфазного переменного тока напряжением 380 В с глухозаземленной нейтралью. В шкафу управления станка токарного СТД-120 находятся также трансформатор освещения 380/24 В. В качестве привода станка служит асинхронный двигатель. Управление станком производится с поста управления, расположенного на передней бабке станка. Подключение электрооборудования токарного станка СТД-120М к трехфазной сети напряжением 380 В и его заземление производит Заказчик. Включение станка без подключения его к магистрали заземления не допускается.


Читайте также: Производители деревообрабатывающих станков и оборудования



СТД-120М, стд-120 Станок токарный по дереву. Видеоролик.



Технические характеристики токарного станка СТД-120М

Наименование параметраСТД-120М
Основные параметры станка
Высота центров, мм120
Наибольшая длина заготовки, устанавливаемой в центрах (РМЦ), мм500
Наибольший диаметр обрабатываемых заготовок, мм190
Наибольшая длина точения заготовки, мм450
Число скоростей вращения шпинделя, об/мин2
Частота вращения шпинделя, об/мин2350/ 2050
Электрооборудование станка
Род тока питающей сети380В 50Гц
Количество электродвигателей на станке, шт1
Электродвигатель — номинальная мощность, кВт0,4
Габарит и масса станка
Габарит станка (длна х ширина х высота), мм1250 х 575 х 550
Масса станка, кг100

    Список литературы:

  1. Станок токарный по дереву (учебный) СТД-120М. Паспорт, 1990

  2. Амалицкий В.В. Деревообрабатывающие станки и инструменты, 2002
  3. Афанасьев А.Ф. Резьба по дереву, Техника, Инструменты, Изделия, 2014
  4. Бобиков П.Д. Мебель своими руками, 2004
  5. Борисов И.Б. Обработка дерева, 1999
  6. Джексон А., Дэй Д. Библия работ по дереву, 2015
  7. Золотая книга работ по дереву для владельца загородного участка, 2015
  8. Ильяев М.Д. Резьба по дереву, Уроки мастера, 2015
  9. Комаров Г.А. Четырехсторонние продольно-фрезерные станки для обработки древесины, 1983
  10. Кондратьев Ю.Н., Питухин А.В… Технология изделий из древесины, Конструирование изделий и расчет материалов, 2014
  11. Коротков В. И. Деревообрабатывающие станки, 2007
  12. Лявданская О.А., Любчич В.А., Бастаева Г.Т. Основы деревообработки, 2011
  13. Любченко В. И. Рейсмусовые станки для обработки древесины, 1983
  14. Манжос Ф.М. Дереворежущие станки, 1974
  15. Расев А.И., Косарин А.А. Гидротермическая обработка и консервирование древесины, учебное пособие, 2010
  16. Рыженко В.И. Полная энциклопедия художественных работ по дереву, 2010
  17. Рыкунин С.Н., Кандалина Л.Н. Технология деревообработки, 2005
  18. Симонов М.Н., Торговников Г.И. Окорочные станки, 1990
  19. Соловьев А.А., Коротков В.И. Наладка деревообрабатывающего оборудования, 1987
  20. Суханов В.Г. Круглопильные станки для распиловки древесины, 1984
  21. Фокин С.В., Шпортько О.Н. Деревообработка, Технологии и оборудование, 2017
  22. Хилтон Билл Работы по дереву, Полное руководство по изготовлению стильной мебели для дома, 2017

Связанные ссылки. Дополнительная информация

Станок токарный по дереву HolzStar DB1202 — цена, отзывы, характеристики с фото, инструкция, видео

Мощный и производительный токарный станок по дереву HolzStar DB1202 с бесступенчатым регулированием и цифровой индикацией оборотов шпинделя, передвижной поворотной передней бабкой и литой чугунной подставкой. Высокопроизводительный токарный станок по дереву с бесступенчатым регулированием оборотов шпинделя.


Особенности

  • Жесткая станина из серого чугуна обеспечивает устойчивость и минимальную вибрацию.
  • Чугунные передняя и задняя бабка гарантируют высокую долговечность станка.
  • Бесступенчатое регулирование скорости вращения шпинделя 0 — 3200 об/мин.
  • Частотно регулируемый привод и 2-ступенчатая клиноременная передача.
  • Цифровая индикация оборотов шпинделя.
  • Идеален для точения заготовок большого диаметра.
  • Литая подставка из стойкого к вибрациям серого чугуна.
  • Подвижная передняя бабка с возможностью закрепления в любом месте станины.
  • Подвижная опора для резца с быстрой и точной фиксацией.
  • Простое и быстрое натяжение ремня рукояткой.
  • Задняя бабка серийно оснащена вращающимся центром.
  • Пиноль задней бабки имеет центральное отверстие для обработки длинных заготовок.
  • Кнопка аварийной остановки.
  • Опциональное копировальное устройство.
  • Опциональное защитное ограждение зоны резания со встроенным люминисцентным светильником.

ХарактеристикаЗначение
Электропитание
Двигатель1,5 кВт 220 В ~50 Гц
Станочные данные
Высота центров, мм230
Наибольший диаметр обрабатываемой заготовки, мм460
Наибольшая длина обрабатываемой детали, мм1185
Частота вращения шпинделя, об/мин0 — 3200
Количество скоростейбесступенчато, 2 ступени
Внутренний конус шпинделяМК 2
Резьба шпинделяM33 x 3,5
Конус пиноли задней бабкиМК 2
Ход пиноли задней бабки, мм50
Габаритные размеры
Габаритные размеры, мм2060 х 500 х 1200
Масса HolzStar DB1202 станка, кг185

Отзывы о HolzStar DB1202:

Отзывов пока нет, но ваш может быть первым.
Оставить отзыв

Идентификация деталей токарного станка по дереву, проиллюстрированная

Знать и уметь идентифицировать детали токарного станка по дереву очень важно, особенно в начале работы.

Помню, когда я не был уверен, что или где все находится или что оно делает на токарном станке по дереву. В этой статье будут рассмотрены основы токарного станка, а также многое другое.

Цель состоит в том, чтобы помочь вам идентифицировать детали и аксессуары для токарных станков по дереву. Итак, приступим.

Размер имени

Во-первых, токарные станки называются по-разному в зависимости от размера.

Токарные мини-станки

представляют собой небольшие версии токарных станков, предназначенные для небольших проектов, таких как токарная обработка ручек. Они обычно не используются для изготовления деревянных мисок. По крайней мере, не полноразмерные деревянные миски.

После категории мини-токарных станков следует следующее название — токарные станки Midi. Как вы могли догадаться, это токарные станки среднего размера, которые не очень маленькие, но и не слишком большие. Большинство токарных станков Midi можно разместить на скамейке, и они не поставляются с отдельно стоящим напольным блоком.

Помимо категорий Mini и Midi, идут все другие «обычные» токарные станки по дереву.Эти токарные станки, как правило, больше по размеру, отдельно стоящие и поставляются в комплекте с прочным прочным напольным основанием или системой поддержки ног.

Кажется, этикетки Mini и Midi были созданы производителями, чтобы отличать очень маленькие станки от станков среднего размера. Остальные полноразмерные токарные станки, пожалуй, не требуют дополнительной маркировки.

Большая категория токарных станков по дереву не имеет точной маркировки, но эти токарные станки обычно имеют номер в своем названии, например 1236.Эти числа соответствуют длине станины токарного станка и диаметру поворота. Подробнее об этом через минуту.

В то время как некоторые токарные станки Midi, такие как токарный станок Jet 1221vs (см. полный обзор), идеально подходят для изготовления малых и средних чаш, токарные станки обычного размера обычно используются для токарной обработки деревянных чаш.

Приятно то, что все токарные станки по дереву, независимо от размера, имеют примерно одинаковую конструкцию. И технически любой токарный станок можно использовать для изготовления деревянных чаш.

Идентификация деталей токарного станка по дереву

Когда мы впервые смотрим на токарный станок по дереву, важно отметить, что мы всегда стоим на «рабочей» стороне станка.Хотя токарный станок имеет доступ к обеим сторонам, очень редко в игру вступает противоположная сторона.

Хотя, как говорится, иногда может возникнуть необходимость повернуть с противоположной стороны, если вы делаете большую чашу с изогнутой стенкой, но это случается редко. В девяносто девяти процентах случаев токарная обработка выполняется только спереди станка.

В этом положении двигатель и приводной механизм находятся с левой стороны станка. Эта область называется головкой или передней бабкой токарного станка.

В некоторых документах я видел людей, работающих с противоположной стороны станка. Я не уверен, является ли это специальной установкой или стандартом в другой стране. Если вы знаете больше об этом, пожалуйста, оставьте комментарий и поделитесь ниже.

Определите схему деталей токарного станка по дереву с маркировкой
Передняя бабка

Головка или передняя бабка токарного станка по дереву — это рабочий конец токарного станка, с которого начинается вся сила и действие. На этом конце станка мы найдем двигатель, натяжной ролик(и) и приводной ремень.

В зависимости от марки и модели токарного станка могут быть натяжные шкивы, которые позволяют пользователю вручную переключаться между различными размерами шкивов для увеличения или уменьшения скорости и крутящего момента. Обычно также имеется рычаг снятия натяжения, который во многих случаях физически поднимает двигатель, снимая натяжение с приводного ремня и позволяя легко переключить ремень на другой шкив.

Большинство токарных станков также имеют диаграмму и число оборотов в минуту. диаграмму для каждого шкива рядом с приводным ремнем. Если таблица или руководство отсутствуют, обратитесь за подробностями к руководству пользователя или производителю.Некоторые токарные станки имеют один приводной ремень, и ручная регулировка не требуется.

Резьбовой выступ из передней бабки называется шпинделем передней бабки. Резьбовой шпиндель имеет два важных размера, которые следует запомнить.

Первым важным измерением является размер резьбы шпинделя передней бабки и количество резьб. Резьба шпинделя измеряется в диаметре, например, 1 дюйм или 1 1/4 дюйма, а затем следует количество резьб, например 12 TPI (нити на дюйм) или 8 TPI.Обычный размер шпинделя, например, составляет 1 дюйм x 8 TPI.

Вторым важным параметром шпинделя передней бабки является конус Морзе. Внутренняя часть шпинделя передней бабки полая для установки различных аксессуаров.

Существует два типичных размера конуса Морзе: MT-1 и MT-2. МТ-2 очень популярен.

Рекомендуется свериться с руководством по эксплуатации вашего токарного станка или с производителем, чтобы узнать, какой конус Морзе установлен на вашем токарном станке, когда вы покупаете принадлежности, использующие эту функцию.

Деталь передней бабки токарного станка по дереву

Важной характеристикой любого токарного станка является расстояние от шпинделя передней бабки до станины станка. Станина станка представляет собой две плоские горизонтальные направляющие, иногда называемые направляющими, которые проходят по всей длине станка.

Расстояние между центром передней бабки и верхней частью станины токарного станка является радиусом поворота станка. Расстояние поворота важно, потому что оно определяет, насколько большой может быть токарная деталь на этом конкретном токарном станке.

Поворот токарного станка измеряется как общий диаметр готовой выточенной детали, такой как деревянная чаша.Другими словами, токарный станок с 12-дюймовым поворотом может обработать 12-дюймовую чашу, а расстояние от центра передней бабки до верхней части станины составляет 6 дюймов или радиус самой большой токарной детали, с которой может справиться конкретный токарный станок.

С левой стороны передней бабки находится маховик передней бабки. Это удобный (каламбур) способ эффективно вращать токарный станок, когда он выключен, чтобы проверить, выйдет ли деревянная деталь из подручника.

Кроме того, маховик можно использовать для замедления токарного станка после его выключения, чтобы он быстрее останавливался.Использование маховика для замедления токарного станка является предпочтительным методом.

Никогда не пытайтесь замедлить токарный станок, удерживая другой конец шпинделя передней бабки, патрон или токарную древесину.

Делительное колесо

У большинства токарных станков индексное колесо расположено где-то в передней бабке. Он может располагаться у маховика, рядом со шпинделем передней бабки или внутри самой области передней бабки.

Индексное колесо представляет собой измерительную направляющую с отметками компаса, указывающими градусы вращения.Каждый производитель делает их немного по-своему.

Примером может служить 48 равномерно размеченных и пронумерованных черточек вокруг колеса передней бабки. Некоторые токарные станки могут иметь простые метки вокруг кольца без номеров.

В большинстве случаев шпиндель передней бабки можно зафиксировать на месте, соответствующем этим меткам, с помощью стопорного штифта, который обычно имеет резьбу.

Указательное колесо — это более продвинутая функция, которая используется для маркировки токарных деталей, когда они все еще прикреплены к токарному станку при выключенном токарном станке.

Лично я использую индексное колесо на своем токарном станке, чтобы равномерно отметить положение трех футов на дне некоторых чаш. Мой токарный станок имеет 48 меток, поэтому, чтобы отметить центр трех ножек, я делю 48 на 3, что равно 16, а затем перемещаю указательное колесо на 16 делений, чтобы отметить каждую ножку.

Обратите внимание: важно ослабить стопорный штифт перед включением токарного станка, так как это предотвратит вращение приводного ремня и может вызвать проблемы.

Токарный станок по дереву с делительным колесом Деталь

Кроме того, на передней бабке находится замок шпинделя передней бабки.Этот механизм имеет пару фиксированных уставок блокировки, и его не следует путать с индексным штифтом.

Замок шпинделя передней бабки предназначен для плотного удержания шпинделя, когда необходимо снять насадки с токарного станка. Это чаще всего используется, например, когда необходимо снять лицевую панель с помощью пары длинных плоскогубцев или когда необходимо снять патрон с помощью ключа для патрона.

Как и указательный штифт, замок передней бабки необходимо ослабить и вывести из зацепления перед включением станка.

Регулятор мощности и скорости

В зависимости от производителя переключатель включения/выключения и регулировки скорости может располагаться возле передней бабки в фиксированном положении.

Некоторые модели токарных станков имеют проводной переключатель управления, чтобы он всегда находился рядом с вашим рабочим местом. Это избавляет от необходимости вставать перед токарным деревом, что является реальной проблемой безопасности, если что-то пойдет не так. В некоторых моделях регуляторы мощности расположены в другом месте на токарном станке.

Наряду с выключателем питания, большинство моделей также оснащены регулятором скорости.Регулятор скорости обычно представляет собой вращающийся циферблат с пронумерованными индикаторами или, на некоторых моделях, цифровую шкалу оборотов. отображать.

Кроме того, некоторые модели будут включать дополнительный переключатель для изменения направления вращения токарного станка.

Деталь панели управления токарным станком по дереву
Подручник

Отойдя от передней бабки вправо, на станине токарного станка будет опора подручника.

Опора подручника, прикрепленная к станине токарного станка, имеет несколько разных названий, в том числе; карета и банджо.Это опорная конструкция, которая удерживает все важные подручники.

Подручник и банджо имеют собственный стопорный рычаг, позволяющий регулировать и удерживать их практически в любом положении на станине станка.

Задняя бабка

В крайнем правом углу токарного станка находится задняя бабка. Задняя бабка крепится к направляющим станины станка и скользит вперед и назад по станине станка.

Замок задней бабки надежно фиксирует заднюю бабку на направляющих или направляющих станка.

В левом верхнем углу задней бабки находится подвижный центр, также называемый пинолью или центром. Это полое отверстие для конуса Морзе или приемное отверстие, в которое помещаются принадлежности конуса Морзе, такие как вращающиеся центры, патроны Jacob и т. д.

Замок шпинделя задней бабки удерживает шпиндель задней бабки на месте. На правой стороне задней бабки находится маховик подачи задней бабки. Это прецизионный винтовой привод, используемый для продвижения принадлежностей, размещенных на шпинделе задней бабки, к обрабатываемому деревянному материалу или от него.

Задняя бабка предназначена для удержания материала, который обтачивается встык, но в нашем случае токарной обработки чаши задняя бабка и подвижный центр обеспечивают дополнительную поддержку во многих ситуациях токарной обработки.

В других случаях задняя бабка не должна мешать доступу внутрь чаши. В этих случаях заднюю бабку можно ослабить, снять с конца станины и убрать на хранение.

Токарный фонарь

Особенность, о которой я считаю необходимым упомянуть, но технически она не является частью всех станков, — это хороший свет.Некоторые токарные станки имеют опорные конструкции для добавления осветительных приборов.

Независимо от того, прикреплен ли он непосредственно к токарному станку или стоит отдельно, хороший яркий источник света является важным аксессуаром в процессе токарной обработки чаши.

Пожалуйста, прочитайте эту статью о важности хорошего освещения на токарном станке.

Токарный станок

Основание токарного станка является основой устойчивости. Независимо от того, точите ли вы маленькие ручные чаши или большие декоративные полые формы, очень важна хорошая устойчивая опора для токарного станка.

Если токарный станок представляет собой модель Midi и установлен на столе или скамье, эта опорная поверхность должна быть достаточно прочной, чтобы не вибрировать при вращении станка на высоких скоростях, особенно когда деталь имеет несбалансированную конструкцию, например, чаша с натуральным краем или живым краем.

Аналогичным образом, если токарный станок представляет собой автономную модель, опорные ножки или основание должны обеспечивать устойчивость без вибраций при скорости вращения чаши, которая обычно составляет до 1000 об/мин. См. эту статью, посвященную остановке вибрации токарного станка.

Аксессуары

Принадлежности, которые могут поставляться с токарным станком, включают: планшайбу, выбивную планку, гаечный ключ(и) для определенных точек регулировки, приводной центр и приводной или вращающийся центр для задней бабки и, возможно, дополнительный упор для инструмента.

Стандартные принадлежности токарного станка
Лицевая панель токарного станка по дереву

Планшайба — доступный и безопасный способ быстро прикрепить древесину к токарному станку. Несколько отверстий для винтов позволяют надежно прикрепить шурупы к деревянной заготовке чаши.

Резьба снаружи передней бабки получает резьбу в центре планшайбы. Лицевую панель можно легко снять и использовать по-разному в различных проектах.

Вот несколько моментов, о которых следует помнить при использовании лицевой панели.

Выбивная планка

Выбивная планка токарного станка представляет собой металлический стержень с ручкой и служит для выбивания, как следует из названия, приспособления, устанавливаемого в конус Морзе передней бабки.

Фрикционное соединение конических аксессуаров с конусом Морзе требует небольшого усилия, чтобы разъединить эти аксессуары.Выбивной стержень вставляется в центр полой передней бабки (или задней бабки) и используется для нарезания резьбы на конце любых принадлежностей конуса Морзе.

Аккуратно держите аксессуар, опасаясь острых краев, правой рукой, чтобы он не вылетел при смещении.

Специальные инструменты

Каждый токарный станок имеет определенные точки регулировки, для которых может потребоваться гаечный ключ. В этих случаях производитель обычно поставляет эти ключи, как правило, вместе с местом на токарном станке для хранения ключей.

Приводные и активные центры

Приводные центры, такие как цилиндрические патроны, предназначены для передачи энергии привода передней бабки для токарной обработки древесины на токарном станке. Приводной центр вставляется и используется на конце конуса Морзе передней бабки.

Подвижный центр, также называемый вращающимся центром, используется со стороны задней бабки токарного станка и удерживает деревянную заготовку по центру при вращении вместе с древесиной.

Эти два инструмента обычно используются при сквозной обработке шпинделя, но их можно использовать и в начальном процессе токарной обработки чаши.

Дополнительные принадлежности

Теперь, когда вы можете идентифицировать детали токарного станка по дереву, пришло время взглянуть на аксессуары для токарного станка по дереву. Есть некоторые дополнительные приспособления для токарного станка, которые может использовать токарь деревянных чаш, чтобы сделать процесс токарной обработки более плавным и эффективным.

Важнейшим дополнительным аксессуаром для токарного станка по дереву является четырехкулачковый патрон (дополнительную информацию читайте в этой статье). Я рекомендую использовать четырехкулачковый патрон типа «ласточкин хвост» для надежной фиксации.

Вот ссылки на четырехкулачковый патрон 1 1/4” x 8 и вариант четырехкулачкового патрона 1” x 8.Перед заказом обязательно проверьте размер шпинделя передней бабки вашего токарного станка. Доступны и другие размеры.

Длинные плоскогубцы дают необходимый рычаг для ослабления лицевых панелей и других принадлежностей. Вот ссылка на Amazon для хорошей пары плоскогубцев.

Изогнутый подручник

Изогнутые опоры для инструментов необходимы для размещения инструментов близко к внутреннему дну чаши. Подручник с внутренним изгибом 12″ является обязательным, и я рекомендую сначала попробовать его.

Обязательно укажите правильный размер диаметра вала.Диаметр в один дюйм является обычным размером токарного станка в натуральную величину; однако на токарных станках меньшего размера может использоваться вал диаметром 5/8 дюйма, как на этой 9-дюймовой внутренней изогнутой опоре для инструмента.

Лицевые панели

Лицевые пластины — это самый быстрый способ прикрепить деревянную заготовку чаши к токарному станку, и они отлично подходят для изготовления зажимных приспособлений и зажимных патронов. Единственная проблема в том, что их никогда не бывает достаточно.

Я рекомендую следующую лицевую панель 1 1/4” x 8 TPI (Amazon проверьте текущую цену) или лицевую панель 1” x 8 TPI для изготовления деревянных чаш диаметром от 5 до 10 дюймов. Опять же, не забудьте заказать правильный размер, чтобы соответствовать шпинделю передней бабки вашего токарного станка.


Вот и все, детали токарного станка не слишком сложны, если понять их функции. Хотя каждый производитель делает свои небольшие вариации, в целом все токарные станки работают очень похоже. Определить детали токарного станка по дереву не так уж сложно.

Регулярное техническое обслуживание токарного станка по дереву является очень важной процедурой. Чтобы узнать больше о том, что нужно делать для ухода за токарным станком по дереву, ознакомьтесь с этой статьей об обслуживании токарного станка по дереву.

Если эта статья помогла вам немного лучше понять токарный станок или если вы хотите что-то добавить к этому сообщению, пожалуйста, оставьте мне комментарий ниже.

— Подробнее об оборудовании, упомянутом в этой статье, см. в моем Руководстве по рекомендуемому оборудованию.


Вы также можете ознакомиться с этими статьями:
• КОНТРОЛЬНЫЙ СПИСОК ОБСЛУЖИВАНИЯ СТАНКА ПО ДЕРЕВО – 7 ОБЛАСТЕЙ ОБСЛУЖИВАНИЯ
• ОСВЕЩЕНИЕ ТОКА – ПОЧЕМУ ВАМ, ВОЗМОЖНО, НУЖНО БОЛЬШЕ
• ПОДСТАВКА ДЛЯ ИНСТРУМЕНТА ДЛЯ СТАНКА ПО ДЕРЕВОМУ (ВЫСОТА, РЕГУЛИРОВКА, ОБСЛУЖИВАНИЕ)


Спасибо и удачи,
Кент

Как запрограммировать токарный станок с ЧПУ по дереву

Дата публикации: авг. 08, 2019 Автор: Джеки Издатель: EagleTec CNCMify Дата изменения: 08 августа 2019 г.

Токарный станок по дереву с ЧПУ

является одним из самых популярных станков с ЧПУ EagleTec, которые всегда применяются в производстве деталей лестниц, балюстрад, ножек столов и стульев, римских колонн и бейсбольных бит. Это токарный станок с ЧПУ, который может быстро выполнять токарные работы по дереву. Среднее время выполнения проекта по токарной обработке дерева составляет всего около 1 минуты. Поскольку управление осуществляется с помощью ЧПУ, для обработки различных стилей колонн мы должны сначала запрограммировать проект точения по дереву.В этом курсе мы увидим, как запрограммировать токарный станок с ЧПУ по дереву. Мы верим, что курс будет вам полезен.

EagleTec CNC предлагает высокопроизводительные токарные станки с полным набором решений от аппаратного до программного обеспечения. Если вы ищете новый токарный станок, пожалуйста, ознакомьтесь здесь.


Токарный станок по дереву Интерпретация принципа программирования

Токарный станок с ЧПУ по дереву EagleTec использует специальный контроллер ЧПУ.Преимущество этого контроллера в том, что он может напрямую читать файлы ***.dxf. Поэтому мы используем AutoCAD в качестве программного обеспечения для программирования. Чтобы запрограммировать проект токарной обработки дерева, нам нужно только нарисовать соответствующие чертежи в AutoCAD в соответствии с фактическими требованиями производства. Затем перенесите чертежи прямо на токарный станок по дереву для обработки, больше не нужно создавать траекторию G-кода. Таким образом, новичку довольно легко научиться программировать проект токарной обработки дерева.

Давайте посмотрим, как программировать шаг за шагом.

Предположим, наша токарная заготовка имеет квадратную форму размером 60x60x150 мм, длина стороны квадрата 60 мм, расчетным путем мы можем получить длину диагональной линии 84,85 мм. Это основано на математическом здравом смысле, диагональ квадрата в 1,414 раза больше длины стороны. (60×1,414=84,85 мм) См. схему ниже.

Здравый смысл о том, как запрограммировать проект токарной обработки дерева для токарного станка с ЧПУ

Работа по токарной обработке симметрична с обеих сторон, нам нужно только выполнить программирование для левой половины, которая находится от центральной линии до левой стороны.Итак, наш дизайн должен быть создан в пространстве между левой границей и центральной линией. Соответствующий размер этой области составляет половину диагонали, то есть 42 мм, а максимальная глубина пропила должна быть меньше 42 мм, иначе токарная заготовка сломается. Пожалуйста, обратитесь к приведенному ниже рисунку, чтобы лучше понять.

Ключевые моменты программирования проекта токарной обработки по дереву

Просто посмотрите на левую половину рисунка выше и постарайтесь понять пункты ниже.

• Белая часть, расположенная рядом с левой граничной линией, должна быть отрезана машиной.

• Тень, расположенная ближе к центральной линии, должна быть сохранена.

• Красная линия блока — это след (траектория) токарного инструмента (стамески).

• 42 мм — это половина размера диагональной линии.

• 18 мм — это глубина первого и последнего пропила. (этот размер должен быть определен в соответствии с вашими требованиями)

• 100 мм – это общая длина дизайна.(этот размер должен быть определен в соответствии с вашими требованиями, и он должен быть меньше длины заготовки)

• Фотография справа – это фактическая готовая работа с рисунка слева.

Пошаговые инструкции по программированию проекта токарной обработки по дереву

Шаг 1. Нарисуйте верхнюю и правую границы заготовки

В программе AutoCAD выберите линию, активируйте ортогональный режим, нарисуйте две линии, перпендикулярные каждой другой, как показано на следующей диаграмме.

Шаг 2. Нарисуйте левую границу заготовки

Выберите линию в вертикальном направлении, щелкните смещение, введите значение 42 мм, нажмите Enter и щелкните слева от вертикальной линии, чтобы создать линию смещения . Новая линия здесь является левой границей заготовки.

Шаг 3. Нарисуйте конец заготовки

Выберите линию в горизонтальном направлении, щелкните смещение, введите 100 мм, нажмите Enter и щелкните верхнюю часть линии, чтобы создать линию смещения.Новая строка здесь является концом шаблона проектирования. Как долго вам нужно поворачивать, введите соответствующее значение. Например, вы хотите выточить 100 мм в длину, тогда введите 100 здесь. До сих пор мы определили 4 границы дизайна токарной обработки дерева. Дизайн будет нарисован в пределах четырех границ, которые представляют собой пространство, представленное заштрихованной частью изображения ниже.

Шаг 4. Запрограммируйте шаблон

Нарисуйте шаблоны внутри 4 границ в соответствии с вашими потребностями.

Шаг 5.Установите глубину резания для точения по дереву

Нарисуйте нижнюю и верхнюю направляющие. (начало и конец токарной обработки)

Шаг 6. Удалить опорные линии

Удалить все опорные линии. На данный момент токарная обработка по дереву закончена. Но есть и один шаг.

Шаг 7. Установите исходную точку для заготовки

Переместите исходную точку координат в нижний левый угол нашего готового рисунка.

Шаг 8. Сохраните шаблон

Сохраните готовый рисунок с расширением имени ***.дхф. Теперь программный файл можно перенести на токарный станок с ЧПУ по дереву для обработки.

Чтобы лучше понять, посмотрите подробные видеоуроки ниже.

Надеюсь, вам понравится этот курс!

Соответствующий курс:

Учебники по оборудованию для токарного станка с ЧПУ Скачать бесплатно

Учебники по программированию токарного станка с ЧПУ для протяжки пазов указывать в форме гиперссылки на первоисточник статьи, информацию об авторе и данное заявление.

%PDF-1.4 % 330 0 объект > эндобдж xref 330 75 0000000016 00000 н 0000002537 00000 н 0000002658 00000 н 0000003269 00000 н. 0000003383 00000 н. 0000006911 00000 н 0000010191 00000 н 0000013392 00000 н 0000016604 00000 н 0000017221 00000 н 0000017936 00000 н 0000018048 00000 н 0000018604 00000 н 0000019233 00000 н 0000019690 00000 н 0000025000 00000 н 0000025645 00000 н 0000026338 00000 п. 0000029737 00000 н 0000032731 00000 н 0000035289 00000 н 0000038307 00000 н 0000043237 00000 н 0000043336 00000 н 0000044306 00000 н 0000044345 00000 н 0000044458 00000 н 0000044570 00000 н 0000044690 00000 н 0000044839 00000 п. 0000044952 00000 н 0000045049 00000 н 0000045198 00000 н 0000045305 00000 н 0000045402 00000 н 0000045551 00000 н 0000045659 00000 н 0000045766 00000 н 0000045887 00000 н 0000046041 00000 н 0000046144 00000 н 0000046265 00000 н 0000046414 00000 н 0000046526 00000 н 0000046635 00000 н 0000046756 00000 н 0000046905 00000 н 0000047016 00000 н 0000047128 00000 н 0000047249 00000 н 0000047398 00000 н 0000047508 00000 н 0000047621 00000 н 0000047729 00000 н 0000047875 00000 н 0000048028 00000 н 0000048137 00000 н 0000048246 00000 н 0000048367 00000 н 0000048516 00000 н 0000048628 00000 н 0000048749 00000 н 0000048903 00000 н 0000049002 00000 н 0000049118 00000 н 0000049267 00000 н 0000049376 00000 н 0000049480 00000 н 0000049601 00000 п. 0000049755 00000 н 0000049864 00000 н 0000049977 00000 н 0000050098 00000 н 0000050247 00000 н 0000001796 00000 н трейлер ]/предыдущая 1861828>> startxref 0 %%EOF 404 0 объект >поток hb«b«e`g«`f@

Craftsman 11323801 Руководство пользователя 12-ДЮЙМОВЫЙ ТОКАРНЫЙ СТАНОК ПО ДЕРЕВО Руководства и руководства L0711468

дополнительные инструкции по технике безопасности

Безопасность – это сочетание здравого смысла оператора и бдительности. все время, когда токарный станок используется.

ПРЕДУПРЕЖДЕНИЕ: ДЛЯ ВАШЕЙ БЕЗОПАСНОСТИ ВЫПОЛНЯЙТЕ 7.

НЕ ПЫТАЙТЕСЬ ЭКСПЛУАТИРОВАТЬ ТОКАРНЫЙ СТАНОК

ПОКА ОН НЕ ПОЛНОСТЬЮ СОБРАН И

УСТАНОВЛЕН В СООТВЕТСТВИИ С ИНСТРУКЦИЕЙ

9002 TION , , И ПОКА ВЫ ПРОЧИТАЕТЕ 8.

И ПОНИМАЕТЕ СЛЕДУЮЩЕЕ:

СТРАНИЦА

знать свой токарный станок ………………………….. 13

3. Основные операции на токарном станке ……………… 15

4.Техническое обслуживание . ………………… 19

5. Токарный станок и двигатель должны быть закреплены болтами на подставке

или верстаке для устойчивости.

6. Защита: глаза, руки, лицо, уши, тело

a. Носите защитные очки, соответствующие стандарту ANSI Z87.!

1968, и лицевой щиток, если работа ведется в пыльной среде. Надевайте беруши или наушники

во время длительных периодов работы

.

b. При поворотах между центрами или на планшайба,

всегда черновая обработка «некруглых» заготовок на

медленной скорости.Слишком быстрая работа токарного станка, вызывающая

вибрацию, может привести к выбросу заготовки

из токарного станка , . . или крутящийся гудок

рвануть из рук.

г. Всегда проворачивайте заготовку вручную перед поворотом на двигателе. Если заготовка ударится о упор инструмента

, она может расколоться и вылететь из станка.

г. Не позволяйте токарному инструменту «вгрызаться» в заготовку

, что может привести к расщеплению заготовки

или выбросу заготовки из токарного станка

. Всегда устанавливайте подручник над центром

токарного станка для токарной обработки шпинделя.

Не применяйте токарный резец к заготовке ниже

уровня подручника,

10.

11.

e, Не запускайте токарный станок в неправильном направлении. Это

может привести к тому, что токарный инструмент

вылетит из ваших рук. Токарный станок должен двигаться в таком направлении, чтобы заготовка поворачивалась к вам.

ф. Перед тем, как прикрепить заготовку к лицевой панели, al-

способами «начертите» ее до максимально возможного «настоящего круглого сечения».

Это минимизирует вибрацию при повороте.

Всегда надежно закрепляйте заготовку на лицевой

пластине.

Невыполнение этих операций наладки может

привести к выбросу заготовки из токарного станка.

г. Избегайте неудобных положений рук, когда внезапное проскальзывание

может привести к тому, что рука войдет в заготовку.

h, Удалите все незакрепленные узлы перед установкой заготовки

между центрами или на фасаде.

я. Никогда не покидайте рабочую зону токарного станка с включенным питанием

до полной остановки станка или

без извлечения и хранения ключа выключателя.

12,

13.

14.

15.

[или токарные станки по дереву

j. Никогда не работайте на токарном станке со снятой защитной крышкой или}

неиспользуемым концом вала двигателя.

Повесьте токарные инструменты на стену по направлению к хвостовой части токарного станка.Не кладите их на стол

, так как для их выбора вам придется протянуть руку через вращающуюся заготовку

.

Крепко держите и контролируйте токарный инструмент все

раза. Следует проявлять особую осторожность, когда токарному инструменту подвергаются сучки или

пустоты.

Обратите внимание на следующую этикетку ОПАСНО, которая появляется на

передней части кожуха ремня.

ОПАСНОСТЬ

ДЛЯ ВАШЕЙ БЕЗОПАСНОСТИ:

ПРОЧИТАЙТЕ И ПОНИМАЙТЕ РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

ПЕРЕД ЭКСПЛУАТАЦИЕЙ МАШИНЫ:

1. НАДЕВАЙТЕ ЗАЩИТНЫЕ ОЧКИ В СООТВЕТСТВИИ С ANSI Z87.1

И ЗАЩИТУ ДЛЯ ЛИЦА, ЕСЛИ РАБОТАЕТ

ПЫЛЬ,

2, НЕ НОСИТЕ ПЕРЧАТКИ, ГАЛСТУКИ ИЛИ

СВОБОДНУЮ ОДЕЖДУ. ЗАВЯЗИТЕ ДЛИННЫЕ ВОЛОСЫ.

3. УБЕДИТЕСЬ, ЧТО ВСЕ ЗАМКИ ЗАТЯНУТЫ

ПЕРЕД РАБОТАЮЩЕЙ МАШИНОЙ.

4. Поверните заготовку вручную до

Применение мощности, чтобы определить, если это

очищает, если это

очищает детали для инструментов или другие части MA-

Chine:

5. Грубая лицевая панели заготовок

Перед установкой на лицевой панели до

избежать ЧРЕЗМЕРНАЯ ВИБРАЦИЯ И ВОЗМОЖНЫЕ

ОДНОЗНАЧНЫЕ ТРАВМЫ.

6. НЕ МОНТИРУЙТЕ РАЗДЕЛЕННЫМИ ИЛИ ПРОВЕРЕННЫМИ

ЗАГОТОВКАМИ ИЛИ ОДНИМ УЗЛОМ.

7. ВСЕГДА ИСПОЛЬЗУЙТЕ НАИМЕНЬШУЮ СКОРОСТЬ ПРИ

НАЧАЛЕ НОВОЙ ЗАГОТОВКИ, ИСПОЛЬЗОВАНИИ

ЛИЦЕВОЙ ПЛИТЫ ИЛИ ПОВОРОТА МЕЖДУ CEN-

TERS, ЧТОБЫ СНИЖАТЬ ПОТЕНЦИАЛЬНУЮ ТРАВМУ.

Подумайте о безопасности.

Полная ручная шлифовка между центрами или лицевой стороной

смонтированных заготовок ПЕРЕД снятием с токарного станка

. Не превышайте скорость, использованную для последней операции резки

, выполненной на заготовке, в соответствии с

диаграммой скоростей.

НИКОГДА не пытайтесь перемонтировать лицевую панель, повернув ее на

по какой-либо причине. НИКОГДА не пытайтесь

перемонтировать токарную машину между центрами, если исходные

центры токарной обработки были изменены или удалены,

УБЕДИТЕСЬ, что токарный станок настроен на самую низкую скорость, если или исходные центры.

Соблюдайте особую осторожность при установке шпинделя

или

, поворачивая его к лицевой панели, или планшайбы, поворачивая

между центрами, для последующих операций.BE

ПОЛОЖИТЕЛЬНО перед включением токарного станка установлена ​​минимальная скорость

,

НИКОГДА не монтируйте заготовку,

чешуйки,

зазоры или незакрепленные сучки, на торцевую поверхность или между

центрами.

Не выполняйте никаких операций, когда вручную поднимаете

заготовку. Не устанавливайте стопу,:!,_ o_ a d_ill bt *o t!w-

ось передней бабки.

ROCKWELL 12-дюймовый токарный станок по дереву с регулируемой частотой вращения, руководство по дереву

Описание

Количество страниц: 13

Это репродукция, а не ксерокопия руководства по эксплуатации и деталям 12-дюймового токарного станка по дереву Rockwell Deluxe с переменной скоростью 46-450, 46-400, 46-411, 46-413.Это руководство содержит информацию о настройке, техническом обслуживании, регулировке и элементах управления, а также полный список деталей и схемы деталей в разобранном виде. У нас также есть руководство для нового типа 12-дюймового токарного станка с регулируемой скоростью.



Старая система привода с регулируемой скоростью

Для моделей 46-450:

Rockwell использовала каталожный номер 46-450 для двух совершенно разных приводов с регулируемой скоростью. Это руководство охватывает старый стиль системы привода. У нас новая система стилей по этой ссылке. На изображениях ниже показаны визуальные различия в элементах управления системами.



Старые элементы управления системой привода                     Новые элементы управления системой привода

Приведенное выше руководство может помочь вам в эксплуатации и обслуживании вашего токарного станка по дереву, но если вы хотите узнать больше о правильной технике токарной обработки и использовании вашего токарного станка, я настоятельно рекомендую вам ознакомиться с этой книгой здесь: Токарный станок по дереву — Отсутствующее руководство по ремонту.Даже если вы уже много лет занимаетесь токарной обработкой дерева, вам захочется, чтобы это руководство поставлялось с вашим новым токарным станком. Эта серьезная книга посвящена удобным решениям и инструкциям по использованию токарного станка по дереву.

Обзор

Я собирал эту информацию в течение многих лет и обнаружил, что содержащаяся в ней информация бесценна для правильного использования и настройки машин. Я считаю, что это руководство будет ценным источником знаний, который предоставит много полезной информации, которую часто трудно найти.Мои руководства не фотокопии. Я придерживаюсь высоких стандартов качества в своих репродукциях. Большинство руководств, которые я воспроизвожу, выглядят лучше, чем их оригиналы. Я профессионально отредактировал каждую страницу в цифровом виде, удалив пятна, морщины и почерк. Все руководства напечатаны на толстой белой бумаге, чтобы выдерживать износ в процессе эксплуатации.

Сравнение токарного станка с ЧПУ по дереву с традиционным токарным станком по дереву

1. Что такое токарный станок с ЧПУ?

Токарный станок по дереву с ЧПУ специально разработан и разработан для выполнения процессов гравировки. Это высокотехнологичное оборудование гарантирует, что такие процессы, как точение по дереву, фрезерование по дереву и цилиндрическая резьба, выполняются с надлежащей точностью и совершенством.

Токарный станок с ЧПУ по дереву предлагает оптимальный уровень производительности по сравнению с традиционным токарным станком по дереву, что делает его идеальным для любого проекта по производству древесины.

Токарный станок с ЧПУ по дереву поднимет ваше воображение на новый уровень. Вам просто нужно настроить форму и размер прототипа, который вы хотите, чтобы машина производила.В остальном токарный станок с ЧПУ по дереву автоматически превратит деревянную деталь в красивое изделие.

Этот полностью автоматический станок подает, формирует и выполняет гравировку без помощи даже одного человека. Это лучшее решение для строительства лестницы и центрального столба или, можно сказать, центрального столба или опоры.

Этот тип центральной опоры размещается между лестницей для структурной и декоративной поддержки лестницы. Раньше создание нобелей и балясин было утомительным и трудоемким процессом, но с помощью высокопроизводительного автоматического токарного станка с ЧПУ утомительную работу можно выполнить за несколько минут.

Токарный/токарный станок с ЧПУ по дереву выполняет тяжелые параметры резки, эффективно экономя достаточное время двигателя. Автоматическое устройство смены инструмента также сокращает время обработки изделий и более эффективно увеличивает время производства.

Самым большим преимуществом токарного станка с ЧПУ является то, что он может создавать точные копии прототипа продукта.

Давайте кратко рассмотрим преимущества, а также различия токарно-карусельного станка с ЧПУ по дереву и традиционного токарного станка.

2. Разница между токарными станками с ЧПУ по дереву и традиционными токарными станками с ЧПУ по дереву

Оборудование с числовым программным управлением (ЧПУ) является важной инновацией в обрабатывающей промышленности. Благодаря широкому спектру оборудования с ЧПУ потребность в использовании традиционных токарных станков по дереву значительно сократилась.

Требуется минимальное вмешательство и контроль со стороны специализированных операторов. Благодаря повышению эффективности инструментов с ЧПУ производственные затраты производственной фирмы значительно сократились.

Токарные станки с ЧПУ по дереву эффективны и помогают обрабатывать как твердые, так и мягкие деревянные материалы. Они делают быстрые и точные разрезы, формируя материал и создавая красивый дизайн.

Токарные станки с ЧПУ по дереву способны резать материал в соответствии с запрограммированными спецификациями программного обеспечения CAD/CAM. Этой автоматической машине требуется около 2 минут, чтобы вырезать, вырезать и шлифовать.

В отличие от традиционных токарных станков по дереву, токарные станки с ЧПУ по дереву имеют возможность быстрой замены деталей или инструментов с одной детали на другую, что обеспечивает удобство для пользователя при работе на станке.

Одна машина сокращает время, затрачиваемое на цикл подготовки производства, и снижает стоимость отдельной машины. Автоматический режим работы деревообрабатывающего станка значительно улучшен по сравнению с традиционным станком.

Потребность в рабочем при работе на станке практически сведена к нулю. От оператора требуется только запрограммировать чертеж на компьютер токарного станка с ЧПУ, используя язык программирования, и компьютер автоматически проанализирует работу и соответствующим образом отдаст команду станку.

Автоматический токарный станок по дереву является большим облегчением для отраслей, производящих большое количество продукции. Это значительно повышает скорость производства. Станок с ЧПУ принимает инструкции в цифровой форме и обеспечивает более высокую точность обработки при работе с деревом.

По сравнению с традиционным токарным станком по дереву, токарный станок с ЧПУ используется для обработки тонкой и грубой древесины.

Кроме того, полностью автоматический токарный станок по дереву с ЧПУ может работать с 2-3 комплектами одновременно.Эта высокоэффективная машина не только повышает эффективность обработки, но и экономит огромное количество труда и денег, принося экономическую выгоду бизнесу.

Время, затрачиваемое на обработку различных деталей, можно сократить, увеличив производительность по сравнению с традиционным токарным станком по дереву. Кроме того, диапазон шпинделя и подачи токарного станка с ЧПУ выше, чем у обычного токарного станка по дереву. Он подходит для раскроя с другими параметрами, чем вы выбираете при обработке древесины.

3.Насколько выгоден автоматический токарный станок с ЧПУ по дереву по сравнению с традиционным токарным станком по дереву?

В обрабатывающей промышленности произошли огромные изменения благодаря техническому прогрессу. Станки с ЧПУ полностью взяли на себя производственный процесс.

Токарный станок с ЧПУ по дереву полностью отказался от производственного процесса. Этот высокотехнологичный станок быстро заменяет традиционные многошпиндельные токарные станки и становится самым универсальным и популярным инструментом.

Давайте посмотрим на преимущества токарного станка с ЧПУ по сравнению с традиционным токарным станком по дереву :

  • Нет необходимости в высококвалифицированных операторах

Раньше для работы с традиционный токарный станок.Это была, конечно, тяжелая работа, но после появления автоматического токарного станка с ЧПУ задача резки, гравировки и травления стала менее сложной.

При работе на токарном станке с ЧПУ вам нужен только один оператор, чтобы ввести размеры станка и отрегулировать подачу и скорость во время работы станка.

  • Полностью автоматический и простой в работе

Благодаря современным токарным станкам с ЧПУ стало проще выполнять многие задачи.Токарные станки с ЧПУ производят идеальные детали очень легко и быстро, чем ожидалось. Если вам нужно вырезать уникальные и сложные формы, токарные станки с ЧПУ справятся с этой задачей легко и за меньшее время.

  • Универсальность продукции

Токарный станок с ЧПУ достаточно универсален для производства продукции любого типа. От гравировки прочных предметов мебели до придания формы изящной посуде, токарные станки могут выполнить задачу очень тщательно и в кратчайшие сроки.

Использование высокотехнологичных токарных станков по дереву увеличивает шанс достижения оптимальной точности и аккуратности в процессе производства.Эти машины требуют высокой точности в аэрокосмической отрасли, здравоохранении и гостиничном бизнесе.

Кроме того, токарные станки с ЧПУ работают практически со всеми типами материалов и исключают риск ошибок.

Токарные станки с ЧПУ стоят дороже, чем ручные токарные станки. Он предлагает ряд преимуществ, таких как низкие затраты на настройку и механическую обработку, меньшие затраты на рабочую силу и меньшее количество отходов материала.

Токарные станки с ЧПУ заняли свое место в мире механической обработки и эффективно заменяют ручной метод работы.Точность, аккуратность и эффективность являются одними из важных факторов, с которыми вы столкнетесь во время работы на машине.

4. Какие типы токарных станков с ЧПУ по дереву предлагает OMNI CNC?

OMNI CNC предлагает ряд токарных станков с ЧПУ по дереву, которые подходят для таких популярных приложений, как 3D-резьба, лепка, горное дело и т. д. Токарно-токарный станок с ЧПУ OMNI обладает высокоскоростными возможностями, позволяющими выполнять превосходные 3D-работы.

Диаметр обработки токарного станка с ЧПУ 300мм с максимальной длиной обработки 1500мм.Обычно используется для однократной токарной обработки и обработки цельного материала.

Токарные станки с ЧПУ по дереву ничем не отличаются от обычных токарных станков по дереву, но у них есть свои особенности и индивидуальность.

Вот несколько различных видов токарных станков с ЧПУ по дереву, которые OMNI CNC предлагает своим клиентам.

4.1 OMNI 1500A

Также известный как 4-осевой индексатор, OMNI 1500A CNC Turner позволяет правильно обрабатывать детали. Эта серия станков идеально подходит для производства лестниц.

4.1.1. Особенности

Максимальный рабочий размер тюнера OMNI 1500A CNC составляет 20-30 мм с одинарными или двойными станками. Максимальная длина 100-1500 мм с максимальной скоростью вращения шпинделя 700-2800 об/мин.

Крутящий момент двигателя оси X составляет 4 Нм; Ось Z составляет 4 Нм, а ось Y — 17 Нм. Кроме того, напряжение этой модели с одним инструментом составляет 220 В, однофазное, а с двойным инструментом — 3 фазы 380 В и 3 фазы 220 В.

4.1.2. Области применения

Токарный станок с ЧПУ OMNI 1500A может обрабатывать цилиндрические и плоские материалы.Он красиво вырезает деревянную вазу, стол, бейсбольную биту, деревянную мебель для автомобиля, стойку детской кровати, подлокотники стула, носилки стула, ножки дивана и булочки, поручни кровати, фонарные столбы, бейсбольные биты и т. д.

4.2. OMNI 1500B

Модель OMNI 1500B работает от оси X до оси Z.

4.2.1. Особенности

Токарный станок с ЧПУ OMNI 1500B работает от оси X до оси Z с рабочим размером X-1500 мм (дополнительно 2000 мм) и Z-150 мм (дополнительно 200 мм). Скорость движения машины составляет ≤88000 мм/мин, а рабочая скорость остается ≤8000 мм/мин.Кроме того, он следует шаговому режиму вождения.

4.2.2. Области применения

Токарный станок с ЧПУ OMNI 1500B специально разработан для гравировки перил, лестниц, диванов, поделок и т. д.

4.3. OMNI 12S

Эта модель широко используется производственными фирмами для производства мебели, статуй, деревянных материалов и т. д. Она способна обрабатывать различные колонны и объекты неправильной формы с различным диаметром. Производительность этой единственной машины равна 36 рабочим в день.

4.3.1. Характеристики

Токарный станок по дереву с ЧПУ 12S Модель имеет 12 шпинделей и поворотные устройства, которые в основном используются для 3D-конфигурации. Эта машина перемещается от оси X к оси Y. Мощность шпинделя станка составляет 2,2 кВт, а скорость вращения шпинделя составляет от 8000 до 24000 об/мин. Максимальная нагрузка на рабочий стол, с которой может справиться токарь с ЧПУ OMNI 12S, составляет 1200 кг.

4.3.2. Области применения

Рабочий диапазон токарного станка с ЧПУ составляет 360 градусов, что идеально подходит для обработки цилиндрических, чашеобразных, трубчатых острых и автомобильных изделий из дерева, лестничных колонн, лестничных балясин, столбов, ножек обеденного стола, ножек торцевого стола, ножек стола дивана, ножки барного стула, римская колонна, общая колонна, умывальник и т. д.

Эти высокотехнологичные станки подходят для массового производства деревянных изделий как для малых, так и для средних предприятий. Станок работает с различными типами деревянных материалов, включая бук, дуб, древесину, березу, тик, сапеле, ясень, мербау, сандаловое дерево, палисандр и другие древесные материалы. Токарный станок по дереву также обеспечивает достаточную гибкость рисунка, вырезанного из материала.

5. Конфигурация токарного станка с ЧПУ

Портал токарного станка с ЧПУ изготовлен из трубчатой ​​стали с ребрами жесткости.Он приварен по всей длине колонны, что обеспечивает устойчивую сборку балки. Это также приводит к плавной точности и резке МДФ, акрила, пластиковых материалов.

Кроме того, фрезерный станок способен обрабатывать разные колонны и объекты разного диаметра. Эта машина также обеспечивает высокую производительность производства изделий, равную работе 36 рабочих в день.

Токарно-токарный станок с ЧПУ OMNI совместим с дополнительными деталями и помогает настроить фрезерный станок с ЧПУ для повышения его точности, гибкости и производительности производственной фирмы.Дополнительная конфигурация машины помогает удовлетворить требования клиентов.

6. Лучшее решение для деревообработки

Токарный станок с ЧПУ специально разработан для обеспечения легкого перехода от ручного фрезерования или токарной обработки к усовершенствованным токарным операциям. Мощность и гибкость токарно-винторезного станка с ЧПУ по дереву поразительны.

Создает симметрию при фрезеровании и токарной обработке деревянных деталей, создавая динамичные узоры. Эта машина лучше всего подходит для изготовления винтовых лестниц. Токарный станок с ЧПУ используется для фрезерования и формообразования, обеспечивая изысканную обработку канавок и точную винтовую симметрию.

Токарный станок по дереву с ЧПУ OMNI используется для изготовления лестниц и статуй. Самым большим преимуществом покупки этой машины является то, что она производит точные копии лестницы, ножек и балясин.

Маршрутизатор Omni 12S выполняет репликацию с поразительной скоростью и точностью. Он отрезает ненужный материал и формирует продукт с максимальной скоростью. Этот интеллектуальный токарный станок используется средними и крупными предприятиями для оптимизации их бизнес-операций.

Центральная опора лестницы, также известная как «новель», может быть вырезана с предельной точностью на токарном станке с ЧПУ. Станок прекрасно штампует столбы для балясин и балясины. Недавно этот станок получил название Лестничный станок с ЧПУ .

Автоматический токарный станок с ЧПУ с двойной осью для винтовых лестниц обрабатывает лестничные балясины, лестничные стойки, ножки столов, стульев, поручни кроватей, бейсбольные биты и т. д.



Если вы ищете передовую древесину токарный станок для резьбы и травления столбов, лестниц и т. д., то вам следует обратиться за помощью к OMNI CNC. OMNI CNC специализируется на предоставлении лучшего ассортимента токарных станков по дереву, которые помогают создавать креативные проекты.

Contact Omni CNC

Настольный мини-токарный станок по дереву для мелкой токарной обработки дерева и искусства

Настольный мини-токарный станок по дереву — это токарный станок начального уровня на рабочем столе или столешнице для начинающих мастеров-любителей для изготовления небольших токарных изделий из дерева, таких как деревянные бусины, деревянные миски, деревянные чашки, деревянные ручки, головы Будды и многое другое. проекты деревообработки.Теперь лучший дешевый токарный станок по дереву продается по низкой цене.

Демонстрационное видео


Описание продукта

Настольный токарный станок по дереву — это небольшой токарный станок, предназначенный для начинающих мастеров, любителей, домашнего магазина или малого бизнеса, который можно разместить на столешнице. Настольный токарный станок по дереву также известен как настольный токарный станок по дереву, настольный токарный станок по дереву. Настольные токарные станки по дереву в основном используются для токарной обработки различных вращающихся поверхностей и торцевых поверхностей тел вращения, таких как точение внутренних и наружных цилиндрических поверхностей, конических поверхностей, кольцевых канавок и формирование вращающихся поверхностей, точение торцевых поверхностей и различных часто используемых резьб.Он также может нарезать различные типы резьбы с помощью различных инструментов для токарной обработки дерева. Вид поверхности особой формы со сверлением, развертыванием, развертыванием, накаткой также может выполняться на настольных токарных станках по дереву.

Преимущества мини настольного токарного станка по дереву для деревянных ремесел и искусств Токарная обработка

1. Настольный токарный станок по дереву управляется компьютером.

2. Настольный токарный станок по дереву имеет галерею для рисования 300 видов, за исключением круглых бусин.

3. Мы изучили легко управляемую систему управления машиной для производства специальных деревянных бусин.

4. Лучший на мировом рынке токарно-винторезный станок по дереву из твердого сплава, он может сочетаться с резцом по мягкой и твердой древесине.

5. Настольный токарный станок по дереву может быть разработан в соответствии с вашими требованиями.

6. Квадратная орбита и шарико-винтовая передача ведущих марок.

7. Долгий срок службы, высокая точность.

8. Точность токарной обработки: 0,01 мм.

Технические параметры мини-ленточных токарных станок для деревянных ремесел и искусства VLOW
0000 9060- 900 мм00 12 месяцев (ношение деталей)
модели
5 мм — 100 мм 5 мм — 100 мм
400 мм
Обработка точность 0.01ММ
Система операционной системы Специальные деревянные бусины
CAD
Путь трансмиссии TBI Ballverwret
Guider Тайвань Hiwin/PMI квадратная орбита
Приводная система Шаговый двигатель и привод
резак Токарный станок по дереву из сверхтвердого сплава
Мощность всей машины 90025kw
Motor Power 750W 950W
Напряжение
220V Однофазные, 50HZ
Размер упаковки 1300 * 550 * 900 мм
Вес брутто 200 kgs
Надлежащие материалы Все виды древесины
Стандартные принадлежности Квадратная орбита.
ШВП.
Автоматическое сверление, Программное обеспечение для управления специальными деревянными бусинами, 1.Легкий двигатель мощностью 5 кВт, резак из твердого сплава Supper.
Детали фрезы*2 шт.
сверла *5 шт.
Концевой выключатель*2 шт.
Пакет Стандартный экспорт деревянный корпус Упаковка
Особенности Mini Decept Rood Taine для деревянных ремесел и искусств Управляют

Требуется прямой ввод в программное обеспечение.

Диаметр бусины может быть простыми параметрами, тыква пагода, прямая.

Выбор формы, размера, без программирования, прост в использовании.

Вы также можете создать свой собственный стиль, рисунок контурной линии, изображения BMP, JPG могут быть обработаны.

Срок службы фрезы:

На настольном токарном станке по дереву используется резак с ЧПУ из сверхтвердого сплава (специально для нержавеющей стали), который не изнашивается при точении и фрезеровании красного дерева.

Обработка 3000 кусочков дольчатого красного сандалового дерева диаметром 20 мм, без сменного резца.

Очень долгий срок службы, входит в стандартную комплектацию.

Если есть повреждения прямой замены, без понимания техники заточки.

Скорость обработки:

При обработке бусины 2 размера превалируют, дольчатый палисандр автоматический.

Отверстие, поворот каждые 38 секунд, 30 секунд без отверстий.

Фиби переворачивает игровое отверстие каждые 25 секунд, не пробивая каждые 19 секунд.

Обработка гандбольного мяча диаметром 5 см, 2 минуты одной детали.

Обработка рукоятки тыквы диаметром 50 мм и длиной 110 мм за 5 минут.

Уставательная станка для дерева для деревянных ремесел по деревянным ремеслам и искусствам

Применимые материалы:

Bodhi, Bodhi Root, Mahogany, Gold-Rimed Nanmu, палисандр, красное дерево , самшит.

Применимые отрасли:

Бусина, бочка, головы Будды, подвеска в виде тыквы, детали лебедки, деревянная чашка, миска, хлыст, мундштук, яйца, пепельница, насадка для рисования, ручки и винные пробки.

Настольный мини-токарный станок по дереву для небольших токарных работ по дереву

Упаковка настольного мини-токарного станка по дереву для токарных работ по дереву

Международные перевозки по всему миру

Все фрезерные станки с ЧПУ могут быть доставлены по всему миру морем, воздухом или международной экспресс-доставкой через DHL, FEDEX, UPS. Вы можете получить бесплатное предложение, заполнив форму, указав имя, адрес электронной почты, подробный адрес, продукт и требования, мы вскоре свяжемся с вами и предоставим полную информацию, включая наиболее подходящий способ доставки (быстрый, безопасный, конфиденциальный) и фрахт.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
