Как собрать стеллаж, чтобы быстро, дешево и красиво

Стеллаж своими руками.

Стеллажи играют большую роль в нашей жизни, они нужны везде – в доме, на балконе, в гараже, в теплице, в подвале. Их используют для хранения коллекций, банок, коробок, книг, инструментов, запчастей, ненужных вещей, которые выбросить жалко. Красивый стеллаж украсит спальню, детскую, гостиную, а стеллажная перегородка с живыми горшечными цветами оригинально зонирует комнату.

Иными словами, область применения стеллажей очень широка. В статье мы расскажем, как собрать стеллаж своими руками, какие инструменты и материалы применить для этого. Приведем примеры изготовления оригинальных и недорогих бюджетных полочных конструкций из подручных материалов.

Материалы для изготовления стеллажей

Сделать стеллаж можно из различных материалов:

Но если из первых двух видов при достаточной, тщательной обработке стеллаж получается аккуратным и оригинальным, то работать с пластиком довольно сложно. Бывает проблематично сделать качественную обработку срезов, точность и прочность соединений, непросто спрятать заусеницы, выщерблены и другие дефекты, возникающие при резке или сверлении материала. Поэтому обычно пластик применяют в комбинации с деревом или металлом.

Кованый стеллаж, комбинированный с деревом

Но можно комбинировать не только пластик, оригинально смотрятся стеллажи из кованного металла или гнутой проволоки с полочками из фанеры, ДСП или МДФ. А также деревянные стеллажи с отделкой из художественного литья или дверцами из цветного стекла.

Производители предлагают огромный выбор стеллажей из различных материалов, с широкой гаммой оттенков, множеством разнообразных моделей – от самых простых форм до креативных и фантазийных. Но если вы решили сделать стеллаж из подручных материалов своими руками, то мы постараемся помочь вам в этом.

Начнем, пожалуй, с некоторых рекомендаций, которые нужно обязательно выполнить перед началом работы.

Подготовительные мероприятия

Перед тем, как построить стеллаж своими руками, необходимо сделать следующее:

  • Выбрать место, где он будет стоять.
  • Замерить длину, ширину и высоту свободного пространства.
  • Придумать форму стеллажа и зарисовать ее. Если это гараж, балкон или кладовка, то необязательно особо изощряться, стеллаж можно сделать обычной формы, стандартных размеров, все зависит от возможностей помещения. Из экономии пространства его лучше сделать до потолка.

Для жилых помещений форма стеллажа может быть различной, все зависит от вашей фантазии и умения.

Стеллажи для банок своими руками.

  • Определиться с предметами, которые будут размещены на полках, от этого зависят их размеры.

Если вы решили сделать стеллаж для банок своими руками, то здесь будет достаточно ширины полки в 25–30 см, для более габаритных предметов размер увеличивается в соответствии с их объемом.

Длина полок также рассчитывается, исходя из веса хранимых вещей: под легкие предметы подойдут полочки до 150 см, а под тяжелые изделия (например, книги), то во избежание прогиба рекомендуется делать длину не более 90 см. Под металлические инструменты лучше использовать стальные каркасы.

  • Выбрать и подготовить материал, из которого будет делаться стеллаж
    . Деревянные каркасы должны выполняться из сухих, строганных досок и брусков правильных геометрических и линейных размеров (см. Как сделать стеллаж из брусков своими руками). Для полочек можно взять фанеру, доски, пластик, стекло, ламинированную ДСП или МДФ-панели, но дома эти материалы сложно качественно и точно порезать в размер, лучше обратиться к специалисту.

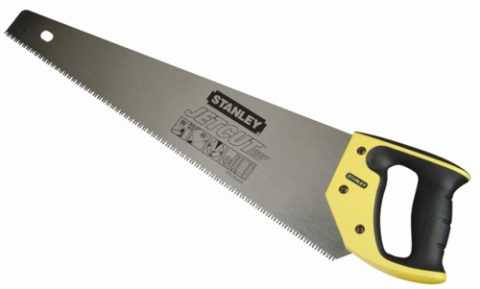

  • Подготовить инструменты и крепежи, необходимые для работы. Вам понадобятся: электролобзик или ножовка, шуруповерт, дюбеля или саморезы, рулетка, уровень.

Важно! Материал подготавливается с учетом условий эксплуатации: для влажных помещений (ванная комната, погреб, балкон и прочее) деревянные детали рекомендуется покрыть антисептическими и водоотталкивающими составами, а металл – антикоррозийным средством.

Технология изготовления деревянного стеллажа

Изготовление стеллажа.

Для того, чтобы вы смогли быстро собрать стеллажи для дома своими руками, мы расскажем об основных этапах работы.

Итак, начнем:

  1. Разметка места установки.

Для начала надо определиться какого вида будет стеллаж. Если отдельно стоящий, тогда он собирается в любом месте, а если пристенный, то бруски каркаса можно прикрепить непосредственно к стене.

В этом случае необходимо позаботиться о внешнем виде поверхности стены за стеллажом, так как задняя стенка будет отсутствовать. Если планируется стеллаж во всю стену, тогда деревянный каркас рекомендуется прикрепить к полу или потолку.

  1. Сборка каркаса.

Для основы используют бруски квадратного или прямоугольного сечения, толщина зависит от высоты стеллажа, количества полок и веса вещей, которые предполагается хранить. Обычно берут сухие строганные бруски 50 х 50 мм, 60 х 60 мм, 50 х 60 мм.

Сначала собирают нижнее основание по габаритам стеллажа, к нему вертикально крепят брус на предполагаемую высоту по углам, периметру и середине, если планируется промежуточная стенка. Стойки соединяют верхней обвязкой из того же бруска.

Важно! Если стеллаж длинный и высокий, то вертикальные стойки не всегда могут обеспечить необходимую жесткость конструкции. Здесь уместны будут несколько диагональных распорок по торцам и задней стенке, которые ставят между стойками заподлицо с брусками каркаса.

Деревянный стеллаж на балкон.

Стойки тщательно вымеряют по вертикали и крепят при помощи саморезов к нижней и верхней обвязке, углы усиливают мебельными уголками. На вертикалях вымеряют места нахождения полок и устанавливают дополнительные горизонтальные связи, на которых будут лежать полочки.

  1. Устройство коробки, установка полок.

Готовый каркас обшивают облицовочными декоративными плитами по бокам, снизу и сверху, которые крепят саморезами или мебельными шурупами. Места соединения закрывают клипсами в тон.

Для наружных стенок используют ламинированную ДСП, МДФ-панели, оргстекло, «финскую» фанеру, строганные доски, низ и верх можно покрыть материалом попроще.

При необходимости устанавливают заднюю стенку, она придаст дополнительную жесткость всей конструкции (это актуально для отдельно стоящих стеллажей, закрепленные на стене конструкции в ней не нуждаются). Для тыльной стороны применяют обычную ДВП.

Полки устанавливают по уровню на заранее прикрепленные горизонтальные бруски и фиксируют саморезами, которые берут немного длиннее, чем толщина полки.

Торцы полок из ДСП или МДФ отделывают меламиновой лентой в тон, наклеивая ее на поверхность при помощи горячего утюга. Декоративные стеллажи своими руками можно частично или полностью закрыть дверцами, установить несколько ящичков, украсить фасад резьбой, оригинальной фурнитурой, скрытой подсветкой.

Обшивку тоже можно подобрать в одном стилистическом решении с интерьером в помещении.

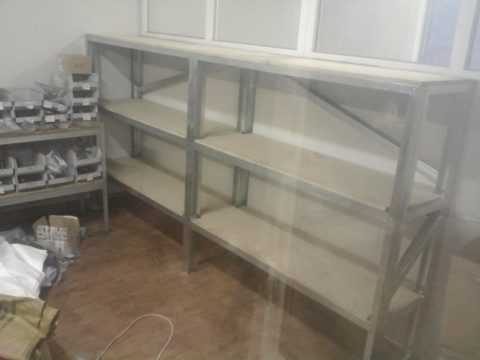

Металлические или комбинированные стеллажи

Металлический стеллаж с полками из МДФ.

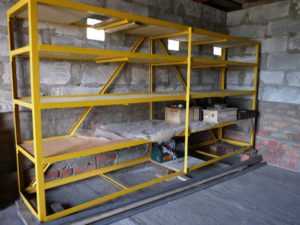

Если у вас есть возможность и навыки работы со сваркой, то в гараж, теплицу или на балкон можно сделать стеллаж из металла. Кроме того, последнее время металлический стеллаж стал незаменимым предметом интерьера в различных стилях, таких как лофт, хай-тек, модерн.

Подходящий материал всегда можно найти в гараже или купить по доступной цене. Каркас делают в основном из уголка, сечение которого выбирают, исходя из массы предполагаемого груза.

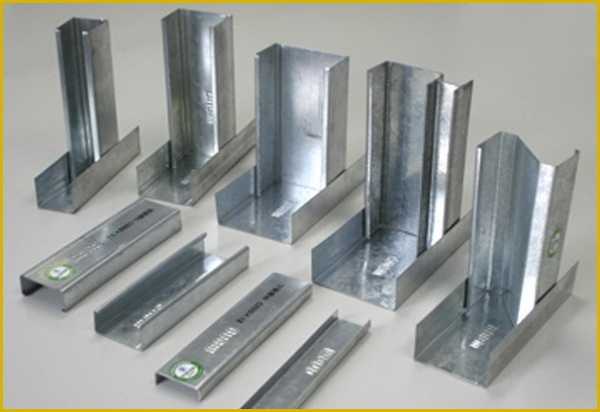

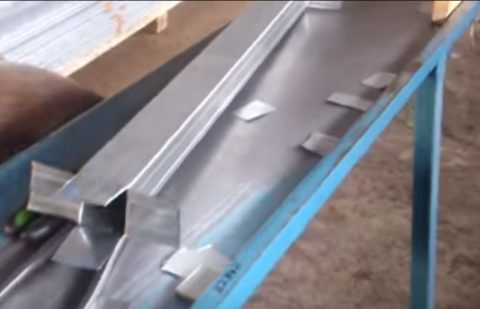

Для более легких конструкций применяют перфорированный оцинкованный профиль, работать с которым гораздо проще и удобней. Инструкция по сборке стеллажей из профиля доступна в понимании самому не осведомленному в этой области человеку. Технология изготовления конструкции из металла схожа со сборкой деревянного стеллажа, только вместо саморезов используется сварка или болтовые соединения.

Полки для тяжелых вещей делают из листового металла или досок толщиной 40–50 мм. Мастера художественной ковки и сварки заполняют боковые стенки стеллажей ажурными узорами из проволоки или полосы, но если нет такой возможности, то торцы можно закрыть теми же ДСП или МДФ, вагонкой, строганной доской.

Стеллаж из уголка своими руками обойдется на порядок дешевле заказанного или купленного в готовом виде. Кроме того, если проявить фантазию, то можно получить оригинальное дизайнерское изделие, способное стать предметом гордости автора.

Оригинальные стеллажи и этажерки – новое применение старым вещам

Стеллаж из трех старых стремянок.

Рачительный и творческий хозяин не будет выбрасывать вещи, пришедшие в негодность, если из них еще что-то можно сделать. Это касается старых шкафов, стульев, деревянной тары, старых стремянок и прочего.

Приложив немного сил и воображения из старых вещей можно сделать новые необычные предметы интерьера, которые украсят и неузнаваемо преобразят комнату, дачу или двор. Поскольку мы говорим о стеллажах и этажерках, то предлагаем вам подборку фото, на которых умельцы нашли применение вроде бы уже вышедшим из употребления предметам и материалам.

Оригинальные стеллажи своими руками можно сделать из совершенно необычных вещей:

  1. Оказывается, из кирпича строят не только здания, печи и камины, оригинально и необычно выглядит пристенный стеллаж для книг. Кирпич, бывший в употреблении, смотрится даже интересней нового, хотя, как говорится, это на любителя.

Главное, здесь необходимо строго выдержать вертикальность конструкции и положить кирпич на качественную смесь, иначе, если такой стеллаж завалится, то принесет не мало проблем. В данном случае для устойчивости его лучше прикрепить к стене при помощи арматуры, забуренной в стену и заложенной другим концом в кладку.

Стеллаж, выложенный из кирпича.

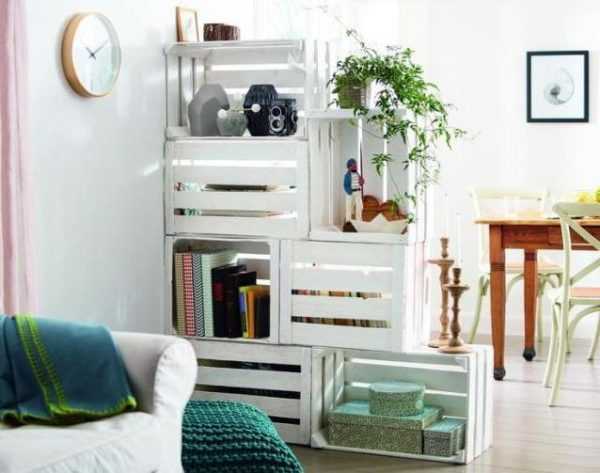

  1. Старые ящики из-под фруктов могут необыкновенно преобразить комнату и даже зонировать пространство, отделив спальную зону от столовой. Просветы между рейками не заслоняют свет, высота, ширина и расположение ящиков стеллажа при этом может быть различной.

Правда, довольно проблематично качественно отшлифовать ящики, чтобы не было заусениц и опасности получить занозу. Белый цвет в данном случае скрывает довольно непритязательный вид материала, хотя окрасить стеллаж можно в любой цвет, сделать его однотонным или разноцветным.

Конечно, тонкие рейки не выдержат большой нагрузки, но для мелочей и легких предметов декора такой стеллаж подходит отлично.

Стеллаж из ящиков для перевозки фруктов.

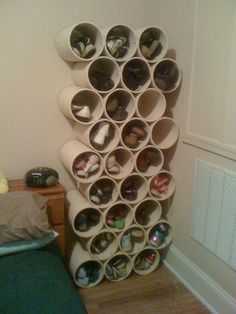

  1. Пластиковой или картонной трубе из-под линолеума или другого рулонного материала тоже можно найти применение. Порезав трубу на отрезки одинаковой длины и сложив их в определенном порядке, получаем необычный стеллаж в виде пчелиных сот.

Объем каждой ячейки невелик, но для обуви, игрушек, бутылок и других небольших вещей подойдет идеально. Соединять трубы лучше качественным клеем, промазывая их по всей длине, и в нескольких местах прикрепить к стене, поскольку такой предмет интерьера имеет малый вес и может опрокинуться при неосторожном обращении.

Стеллаж из пластиковой трубы.

  1. Однотипные стеклянные бутылки и несколько строганных досок – вот еще одна дизайнерская идея для стеллажа. На фото обычные бутылки, но можно выбрать интересные модели с фигурными формами или необычным окрасом.

Да и расположить их можно более оригинально, асимметрично, разноуровнево, простора для фантазии хватает. Такие коллекционные стеллажи своими руками хороши тем, что делаются они в единственном экземпляре, имеют креативный вид и говорят об индивидуальности и отличном вкусе хозяина.

Полки в данном случае соединяются способом просверливания отверстий, в которые вставляются горлышки нижестоящей бутылки, кроме того поперечная планка между досками крепится к обеим полкам саморезами, придавая стеллажу определенную жесткость.

Стеллажи и этажерки своими руками.

  1. Представленный ниже стеллаж вроде ничего особенного не представляет, кроме интересного дизайна полочек в форме изломанных геометрических фигур. Уникален он тем, что сделан из поддонов (паллетов), разобранных на отдельные доски.

Цена такого предмета мебели мизерна, поскольку поддоны можно найти на любом складе или купить за символическую плату, а результат налицо! Яркий стеллаж в детской комнате будет главным предметом интерьера, украсит и оживит любое помещение и прослужит не один год.

Доски для поддонов делают из твердых сортов дерева, сушат и обрабатывают антисептиками, это практически готовый мебельный материал. Достаточно только тщательно отшлифовать их, чтобы ребенок не пострадал от заноз и заусениц, нарезать по размеру, собрать на саморезы и покрасить яркими красками. Все, оригинальный стеллаж для игрушек готов!

Стеллаж для кукол своими руками.

  1. Не только материал поддонов идет на изготовление мебели, но не остаются в стороне и сами поддоны. Из них для дачи делают различные стеллажи и этажерки для рассады, цветов, мелких предметов обихода. При размещении на улице не обязательно тщательно обрабатывать поверхности, нарочито грубые доски отлично вписываются в ландшафт.

Для изготовления стеллажа достаточно несколько сколоченных друг с другом поддонов, которые наполняют грунтов и всаживают рассаду.

Этажерки для цветов, стеллажи для клубники своими руками.

В заключение можно сказать, что, приложив немного старания и включив фантазию, можно создать своими руками настоящие шедевры из старых вещей. Мы рассказали о том, как и какие стеллажи можно сделать для своего дома. Видео в этой статье наглядно расскажет, как собрать полочный стеллаж самостоятельно.

1pogarazham.ru

как сделать металлический стеллаж и полки в погреб

Одна из популярных металлических конструкций, которая встречается и на производстве, и в быту – это металлический стеллаж.

Для чего может понадобиться металлический стеллаж

Содержание статьи

Металлический стеллаж чаще всего применяют для хранения каких-либо предметов, в производственных условиях на них хранят инструмент и оснастку, в быту их применяют для хранения вещей, предметов обихода, заготовок на зиму и пр.

Стеллажи разделяют сборными и разборными. Кроме этого их различают по грузоподъёмности.

Такие конструкции можно приобрести в специализированном магазине или сделать своими руками.

Делаем стеллаж из металла в погреб

Металлический стеллаж часто устанавливают в погреб, его используют для хранения заготовок на зиму. Довольно часто такие конструкции выполняют неразборными, то есть собирают при помощи электродуговой сварки.

Необходимые инструменты и материалы

Для выполнения такой работы потребуются следующие предметы:

  • Эскиз, с его помощью определяется количество необходимого материала.
  • Для изготовления самодельного стеллажа часто используют уголок равнополочный, его размеры определены в ГОСТ 8509-93. Сложилось так, что сооружения такой конструкции применяют уголки с замером полки от 25 до 50 мм. Впрочем, размер уголка, определяет грузоподъёмность полки.

Размеры конструкции определяют исходя из размеров того места, где её будут устанавливать.

Предположим, что длина стеллажа составляет два метра, ширина полки, расположена в пределах одного метра, высота конструкции лежит в пределах 1500 мм. Выполнив простые арифметические операции можно подсчитать количество уголка:

Для изготовления одной полки потребуется 7 погонных метров уголка, в эту длину входят два продольных уголка и три поперечных. В готовом стеллаже будет 2 полки и 6 стоек. Итого потребуется 23 п. м уголка.

Для сборки конструкции потребуется следующий набор инструментов:

  • Сварочный аппарат, желательно инвертор, эти устройства отличаются качеством шва, для сварки можно использовать электроды марки УОНИ или МР, с диаметром 3 или 4 мм. Сварку можно проводить при сварочном токе 160–200 А.
  • Для зачистки сварных швов от окалины можно использовать сварочный молоток. Для нарезки уголка в размер применяют углошлифовальную машинку с диаметров круга 125 или 180 мм.
  • Для создания полок, как правило, используют струганные доски, толщиной 24–40 мм.

ВАЖНО! УГОЛКИ, НА КОТОРЫХ БУДУТ УЛОЖЕНЫ ДОСКИ ДЛЯ ХРАНЕНИЯ ПРЕДМЕТОВ, ДОЛЖНЫ БЫТЬ УСТАНОВЛЕНЫ ТАК, ЧТОБЫ УГЛЫ В 90 ГРАДУСОВ БЫЛИ ОБРАЩЕНЫ ДРУГ К ДРУГУ. ТАКИМ ОБРАЗОМ, БУДЕТ ОБРАЗОВАНО МЕСТО ДЛЯ УКЛАДКИ ДОСКИ.

И ещё, для того чтобы стеллаж не ушёл в грунт, на вертикальные опоры, которые будут соприкасаться с его поверхностью, необходимо приварить квадратные пластики размером, превышающим размеры сечения уголка.

Разумеется, все работы по сборке стеллажа должны выполняться с использованием слесарного уголка, с его помощью контролируют правильность соединения уголков.

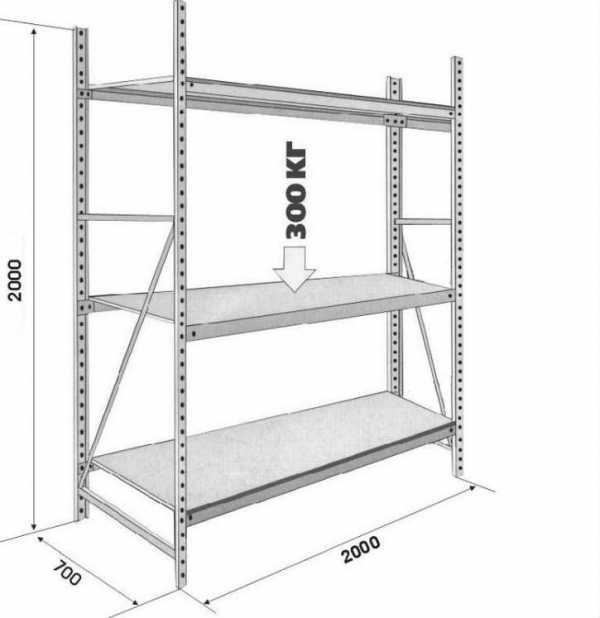

Чертежи металлических стеллажей для хранения консервации

Создать рабочую документацию для самостоятельного изготовления стеллажа не составит особого труда. При его разработке важно соблюсти все размеры, которые потребуются для изготовления конструкции. Их несоблюдение может привести к тому, собранное изделие не встанет на определённое для неё место.

Схема сборки стеллажа из металла

Последовательность операций выглядит примерно следующим образом.

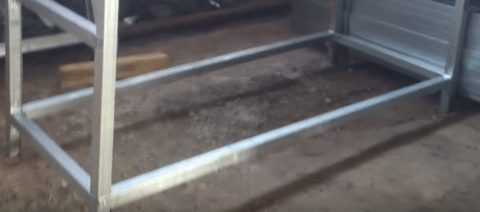

  1. Сначала изготавливают полки, а потом к ним присоединяют стойки.
  2. Сразу сваривать конструкцию не рекомендуется, изначально её собирают на прихватках и только после проверки углов и размеров можно выполнять полноценные швы.

Как сделать сборный стеллаж из металла

Для изготовления сборного стеллажа потребуется электрическая дрель, шуруповёрт монтажные уголки, болтовой или саморезный крепёж и некоторое количество свёрл. Непосредственно при сборке потребуется использование гаечных ключей. Допустимо использование ключей любого типа.

При создании эскиза необходимо определить места соединения деталей, из которых состоит каркас. Если будет использован болтовой крепёж, то необходимо заготовить отверстия, через которые будут, проходить болты. Если сборка будет производиться с использованием саморезов, то отверстия сверлить не потребуется. При выполнении работ необходимо постоянно использовать мерительный инструмент для контроля размеров и углов соединения деталей.

Металлические полки для хранения консервации

Для хранения консервированных заготовок можно использовать разные материалы, древесину, металл, полимеры.

Для изготовления полок из металла, потребуется определённое количество уголка и листа. Уголок потребуется для изготовления кронштейнов для крепления готовой полки к стене. Ширина листа для полки, может лежать в пределах 300 мм, длина может лежать в пределах 600 мм. Для сборки конструкции применяют электродуговую сварку.

setafi.com

Металлический стеллаж своими руками - инструкция и чертежи

Данная конструкция с полками на разных уровнях позволяет грамотно организовать хранение всего, что принято называть «домашней утварью». Выбор материалов и схем для стеллажей достаточно большой, и зависит главным образом от места их установки. Но если речь идет о металлическом стеллаже, то подразумевается, что изделие предназначено для того, чтобы выдерживать значительные нагрузки, а также эксплуатироваться в условиях, где древесина быстро приходит в негодность.

Например, при повышенной влажности. Как правило, стеллажи из металла монтируются своими руками в подсобных помещениях и строениях – кладовых, сараях, гаражах, погребах и так далее. Эта статья ознакомит с их типовыми чертежами и вооружит полезными советами по порядку изготовления.

Рекомендации по составлению проекта и выбору материалов

Одна из особенностей изготовления любого стеллажа – многообразие вариантов конструкции. Ее схема составляется индивидуально, в зависимости от специфики использования и наличия свободного пространства. То есть каких-либо конкретных инструкций по размерам не может быть в принципе. Проектируя, а затем и устанавливая стеллаж своими руками, мастер сам определяет все его линейные параметры, форму, конфигурацию, сообразуясь с габаритами помещения и местом расположения.

Нужно отметить, что не следует понимать «металлический» буквально. Как правило, для снижения веса конструкции, упрощения процесса сборки и затрат на ее изготовления из «железа» делается лишь каркас, а для полок желательно выбирать древесину или пластики. Использовать для них металл нецелесообразно, так как придется работать с довольно толстыми листами (во избежание прогиба), или наваривать снизу под каждую ребра жесткости (из прутка или уголка). А это – дополнительные сложности в сборке и затраты по времени и финансам.

При составлении чертежа нужно ориентироваться на специфику использования стеллажа. То есть, для хранения чего он предназначается. От этого в первую очередь зависит ширина его полок. Как правило, металлические конструкции возводятся для установки на них банок с консервацией (если это погреб), складирования расходных материалов, инструмента и запчастей (гаражный вариант). Инструкция по изготовлению относительно этого пункта простая – чтобы все уместилось достаточно плотно и рационально, при этом существенно не уменьшая полезную площадь помещения, полок шириной 35 – 40 см вполне хватит.

Желательно сделать их разными. К примеру, пара ярусов – шире, а остальные – несколько уже. На стеллаже, изготовленном по такому чертежу, получится компактно уместить все – габаритные и тяжелые детали внизу, а инструмент, расходные материалы, тару со смазками, красками и тому подобное – выше.

Как определить длину полок?

Более метра, если предполагается складирование тяжелых предметов, их делать не стоит. Прогиба точно не избежать, поэтому для сборки каркаса придется использовать габаритный уголок. А он и стоит дороже, да и работать с ним гораздо сложнее. Плюс – стеллаж получится довольно массивный.

Чем скреплять конструктивные элементы? Вариантов немного – сварка или болтовые соединения. Что лучше?

 Сварная конструкция – монолит.  Следовательно, изменить первоначальный проект просто так не получится. Один из способов преображения интерьера – смена мест установки предметов мебели. Стеллаж, смонтированный при помощи сварочного аппарата, вряд ли удастся переместить в другой конец комнаты и расположить его так, чтобы он органично вписался в общую обстановку. И уж тем более перенести в другую, учитывая высоту дверных проемов. Такие конструкции лучше подходят для различных подсобок (пристроек), но не для жилых помещений.

 А вот стеллаж на болтах для них – в самый раз.  Его несложно демонтировать, при необходимости, изменить схему и снова собрать. Сложность лишь в том, что придется сверлить толстый металл и заниматься многочисленными соединениями. Поэтому времени на изготовление такого стеллажа понадобится больше.

 Фиксация стеллажа к стене.  Инструкция короткая. Если основа из ЖБИ, то рекомендуемая длина крепежных деталей – не менее 7 см. Для стен кирпичных или деревянных достаточно и 4,5.

 Основание стеллажа.  Все зависит от того, на каком полу он будет установлен. Для большей устойчивости, если конструкция габаритная, целесообразно при составлении чертежа предусмотреть «салазки» из крупного уголка. При небольших размерах каркаса достаточно наварить на концы стоек металлические пятаки, дополнительно «пристегнув» их к полу.

Краткая инструкция по изготовлению металлического стеллажа

Первый этап – сборка каркаса. Он всегда крепится к стене и полу. Если по высоте каркас примыкает к потолку, то желательно зафиксировать его и на перекрытии. Основное внимание на этом этапе нужно уделить геометрии стеллажа. Все его конструктивные элементы должны располагаться или параллельно, или под прямым углом.

Второй этап – формирование коробок и установка полок. Учитывая, в каких условиях в основном эксплуатируются металлические стеллажи, использовать для боковин и задней стенки листы ГКЛ не стоит. Подойдет многослойная фанера, ДСП, ОСВ и подобная продукция. Для полок оптимально – доска. В зависимости от длины и нагрузки в диапазоне 10 – 15 мм. Если грамотно составить чертеж и определиться с размерами, то их не придется крепить к металлическому каркасу. Они укладываются в гнезда, образуемые уголками.

Третий этап – обработка стеллажа. Для металлических частей следует применять влагоотталкивающую краску. Элементы из древесины пропитываются антисептиками и покрываются лаком (если стеллаж для жилого помещения) или красящим составом. Как вариант дополнительного оформления – использование кромок, декорирование плотной бумагой или пластиком.

ismith.ru

Как собрать стеллаж ТСУ

Хотите узнать особенности и последовательность сборки стеллажа ТСУ? Читайте нашу статью!

Что такое стеллаж ТСУ, для чего он нужен?

Универсальный стеллаж ТСУ является отличным вариантом для организации складской системы любого размера. Такой стеллаж будет очень кстати как на складе, так и в офисе, гараже или магазине. Стеллажи из серии ТСУ могут быть собраны как в виде стоящей отдельно секции, так и другими способами. При желании можно воспользоваться ленточным методом, с помощью которого вы сможете задать стеллажу любую длину.

Пошаговая инструкция по сборке стеллажа ТСУ

    Первым делом нужно взять стойку и стяжки. Затем поперечина и стяжки опоры вставляются в 1-й паз от одного из краёв стойки.

    Так же проводим манипуляции со 2-й стойкой. С торцов стоек вставляются стяжки опоры, таким образом получается спаренная стойка.

    Далее следует определиться с высотой, на которой будут расположены полки. На спаренных стойках (на одинаковой высоте) вмонтируйте кронштейны для будущих полок.Спаренные стойки поставьте на расстоянии 7—10 см (зависит от типа полок) кронштейнами внутрь.

    Одну сторону полок нужно опустить до упора на кронштейны, а на вторую сторону нужно с усилием нажать до полного зацепления.

    Зацепы крестовины жёсткости вставляются в отверстия торца противоположных спаянных стоек на одинаковом уровне, после чего их следует согнуть на 45 градусов в сторону центра стеллажа.

    Пластины крестовины соединяются при помощи двух талрепов (крюк к крюку).

    Готово! Стеллаж можно использовать!

Почему стеллажи ТСУ называются быстросборными?

За счёт крепления с помощью специальных зацепов (клипс), самоподклинивающихся под нагрузкой, стеллажи получили такое название. При монтаже ТСУ не нужны болты, стеллажи можно собрать без особых умений или навыков, а времени на это уходит минимум! Теперь вы знаете, как собрать стеллаж ТСУ.

instrumtur.ru

Как собрать стеллаж - Официальный представитель stahler!

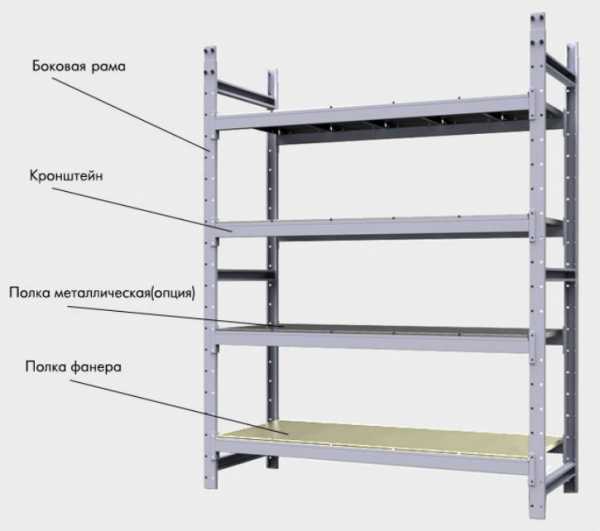

Из чего состоит стеллаж?

1-Стойка Стойка -это профильная труба сечением 30х80мм., толщина стенки 3мм.



Стойки имеют высоты: от 1м до 2,7м 1000, 1100, 1150, 1300, 1350, 1400, 1450,ш 1500,1550, 1600, 1650, 1700, 1750, 1800, 1850, 1900, 1950, 2000, 2050, 2100, 2150, 2200, 2250, 2300, 2350, 2400, 2450, 2500, 2550, 2600, 2650, 2700



Сечение стоек бывает: Стойка является основанием и опорой стеллажа.



Стойка состоит из деталей :



База Стойка с двухсторонней перфорацией 30х80мм





Опора (регулировочные винты) 2шт идут в комплекте с базой.



Стойки делятся : Г-Образная (односторонняя).



Применяется при сборке:



Позволяет размещать полки товарами только фронтальной стороны.



Т-Образная (двухсторонняя , она же островная).



Применяется при сборке: островного стеллажа, который позволяет разместить полки с товаром с двух сторон.



4-Панель сплошная L=1 000 H=400 Панели H-400 служат стяжкой стеллажа, которые увеличивают весовую нагрузку конструкции, а также заполняет пустое пространство и служат фоном размещаемого товара в магазине.



5-Панель сплошная L=1 000 H=150 Панели H-150 служат стяжкой стеллажа, которые увеличивают весовую нагрузку конструкции, а также заполняет пустое пространство и служат фоном размещаемого товара в магазине.





6-Полка G=470 L=1 000 Полка комплектуется двумя конштейнами, которые устанавливаются в стойку на необходимую высоту и нужный угол, для выкладки товара.



Навесная полка











7-Кронштейн (комплект)



Базовая полка





3-Плинтус









www.stahler.su

Стеллаж собрать самому

Вы уже купили стеллаж? Не знаете, как его собрать или нет необходимого инструмента и навыка? Мы поможем собрать стеллажи любой сложности и в любом количестве! Огромный опыт работы по комплектации организаций и предприятий стеллажами архивными, грузовыми от ведущих российских производителей. Инструктаж по работе со стеллажами проведем бесплатно!

Как собрать стеллаж металлический самостоятельно? Порой нет возможности привлечь специалиста к сборке стеллажа, или Вы сами ощущаете в себе способность к таким подвигам и имеете в наличии необходимый инструмент. Собрать стеллаж металлический своими руками не трудно, нужно только внимательно изучить инструкцию по сборке и подготовить место для сборки, чтобы ничто не мешало удобно расположить элементы стеллажа и избежать порчи окружающих предметов: стен, мебели, осветительных приборов. Высота стеллажа может быть до 3 -х метров, все зависит от высоты потолка и целесообразности. Ниже представляем поэтапную инструкцию по сборке стеллажа:

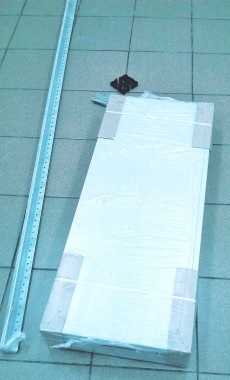

  1. Перед Вами комплект полок и стоек стеллажа, количество стоек обычно 4 штуки, 4 подпятника пластиковых или регулируемых, набор крепежа и уголки жесткости для нижнего и верхнего ярусов полок, в комплекте на 4 стойки их должно быть 16 штук. Полок на стеллаж может быть любое разумное количество, но лучше всего проконсультируйтесь у специалиста нашей компании перед покупкой.

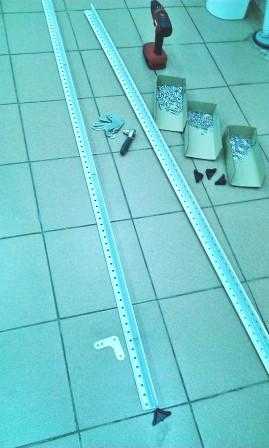

  2. Распакуйте стойки, полки, приготовьте инструмент. Это может быть пара рожковых или накидных ключей на 10, либо шуруповерт с насадкой на 10, для протягивания болтового соединения от руки подойдет "трещетка". Упаковку полок лучше всего снять таким образом, чтобы у Вас получился мешок, который можно использовать под мусор от упаковки. Все элементы стеллажа должны быть без повреждений, правильной геометрии.

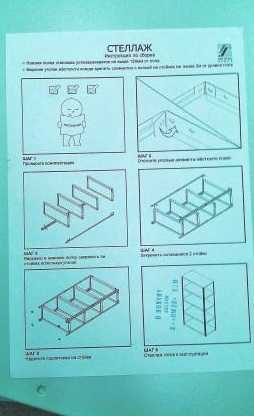

  3. Внимательно изучите инструкцию, которая есть в каждой упаковке полок. Если остались вопросы - обращайтесь за консультацией, мы предоставим всю необходимую информацию, паспорт-инструкцию изделия, рекомендации. Лучше потратить время на чтение инструкции по сборке стеллажа, чем на переделывание своей работы!

  4. Разметьте расстояние, на котором будут крепиться полки к стойкам стеллажа, помните, что нижняя полка должна находиться не слишком высоко от пола, т.к. это нарушит устойчивость стеллажа, обычно нижняя полка располагается на высоте от 10 до 30 см от пола. Шаг установки полки равен 25 мм.

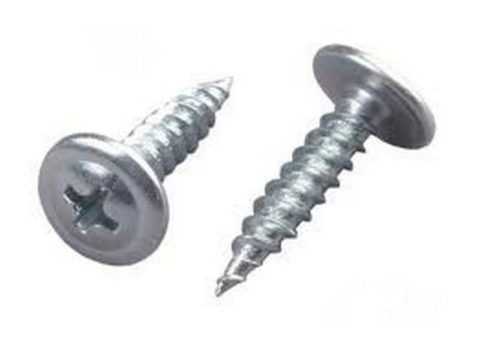

  5. Для удобства сборки стеллажа подготовьте крепеж, помните, что если в комплекте есть шайба, то ее установка обязательна! Лучше всего установить ее на болт таким образом, чтобы не оцарапать стойку при закручивании болта шуруповертом.

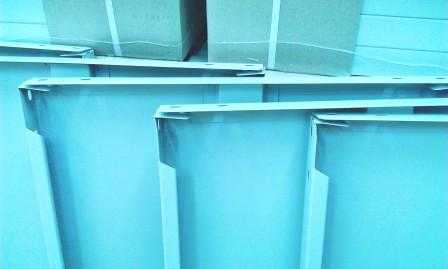

  6. Отогните угол (угловой элемент жесткости) у полки так, как показано в паспорте - инструкции, в результате получился замкнутый контур.

  7. Повторите эти действия на каждом углу полки.

  8. Подготовьте все необходимые полки для сборки стеллажа.

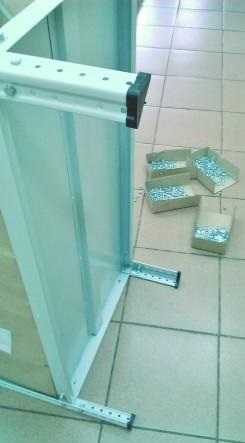

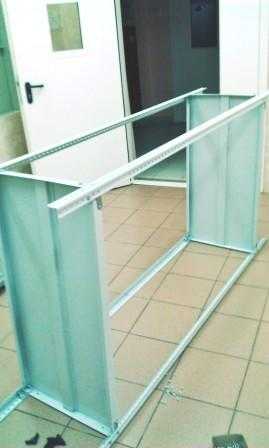

  9. Установите на все 4 стойки стеллажа нижние и верхние уголки жесткости. Верхние уголки жесткости рекомендуется располагать на высоте не выше 2 -х метров.

 10. Закрепите нижнюю и верхнюю полки стеллажа на стойки. Не затягивайте болты до полной установки всех элементов стеллажа!

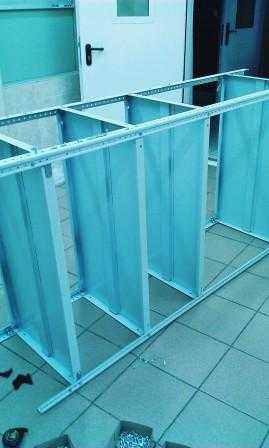

 11. Закрепите на полках вторую пару стоек стеллажа, это позволит удобно крепить промежуточные полки.



12. Последовательно закрепите промежуточные полки стеллажа на расстоянии, которое Вы заранее определили, исходя из своих потребностей, габаритов хранимых вещей. Расстояние между полками стеллажа не обязательно должно быть одинаковым, все зависит от того, что Вы предполагаете хранить на каждом ярусе стеллажа для дома.

 13. Установите подпятники пластиковые на стойки стеллажа, чтобы не портить покрытие пола при дальнейшей эксплуатации. Подпятники при необходимости можно установить регулируемые, посмотрите их описание и изображение в соответствующем разделе нашего сайта Элементы стеллажей СТФ (125кг на полку):

http://biznes-metall.ru/katalog/elementy_stellazhey_stf_125_kg_na_polku/podpyatnik-reguliruemyy/

При установке подпятников регулируемых допустимая нагрузка на секцию стеллажа снижается с 750 кг до 400 кг, это нужно учитывать при планировании объемов и общего веса вещей. Если полы дома, на лоджии, в гараже или подсобном помещении, где Вы планируете установить стеллаж, относительно ровные, то регулируемые подпятники можно не покупать.

 14. Теперь можно поставить стеллаж вертикально, соблюдая осторожность, т.к. стеллаж еще не "протянут" и имеет довольно не устойчивое состояние. Не разбейте люстру или окно!

 15. Закрутите все болтовые соединения. Усилие должно соответствовать  усилию натяжения от руки. Проверяйте уровнем горизонтальность полок.

Ваш металлический стеллаж для бытовых нужд готов к эксплуатации! При его загрузке не забывайте соблюдать последовательность: сначала нагружается нижняя полка, затем последующие. Не допускается опираться с грузом на край полок, вставать на полки стеллажа! Если стеллаж высотой более 2м необходимо крепление стеллажа к стене на высоте 2/3 (в верхней части стоек) не менее чем в 2-х точках.

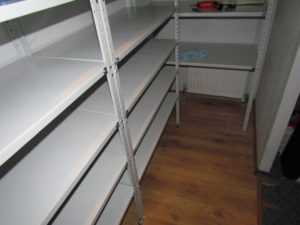

Вот примеры того, как наши клиенты используют стеллажи архивные в быту. Если у Вас есть фотография вашего стеллажа - присылайте, с удовольствием разместим.



biznes-metall.ru

Как изготовить стеллаж из профиля своими руками

Простой и удобный стеллаж из профиля

Если вам нужна система хранения в гараж или другое помещение, то можно купить готовый комплект или сделать все самостоятельно. Первый вариант проще, но предполагает немалые затраты.

Всем желающим разобраться, как сделать стеллаж из профиля своими руками, предлагаем подробное описание процесса изготовления надежной конструкции, которая обойдется вам очень дешево.

Типы стеллажей

В первую очередь нужно разобрать основные варианты конструкций, чтобы понимать плюсы и минусы каждого решения:

Конструкции из перфорированного профиля прочны и долговечны

  • Модульные системы хранения. Вариант, который широко используется в складских комплексах (см. Складские стеллажи: требования к ним и испытания), промышленности и торговли. Стальной перфорированный профиль для стеллажей уже нарезан на куски требуемого размера, поэтому остается просто собрать конструкцию по инструкции. Основные плюсы — надежность и возможность выбора разных типоразмеров. Минус — немалая стоимость;

Витрины-стеллажи из алюминиевого профиля надежны и весят немного

  • Конструкции из алюминия. Эта группа изделий отличается привлекательным внешним видом и высокой прочностью. Именно поэтому данный вариант широко используется в торговле. Плюсами являются такие факторы, как небольшой вес и простота сборки, а к минусам можно отнести большую цену и невысокую устойчивость к деформациям при ударных нагрузках. Но если нужны торговые стеллажи-витрины — алюминиевый профиль станет лучшим решением;

Стеллажи из профильных труб просты и надежны

  • Стеллаж из профильной трубы — очень хорошее решение для гаража или подвала. Такие конструкции выдерживают высокие нагрузки и могут иметь практически любые размеры и конфигурации. Но, чтобы изготовить их, придется приложить много усилий — разрезать трубы на куски нужного размера, затем точно совместить их и сварить. Без сварочного аппарата и навыков в этой области вы вряд ли справитесь;

Дерево — доступный материал для изготовления стеллажей

  • Деревянные конструкции. Очень популярное решение по причине того, что древесина легка в обработке, ее несложно приобрести и стоимость будет невысокой. Вы можете соорудить конструкцию любой конфигурации, что является плюсом, но материал неустойчив к воздействию сырости, и в неотапливаемых помещениях дерево может сгнить за несколько лет;

Профиль отлично подходит для изготовления стеллажей

  • Конструкции из профиля для гипсокартона. Вариант использовать CD профили для стеллажей хорош тем, что его несложно соорудить своими силами. Для этого не нужно иметь профессиональный инструмент, не надо быть сварщиком или слесарем. Материалы для работы можно приобрести в любом строительном супермаркете, и стоят они недорого.

Профиль для гипсокартона есть в любом строительном магазине

На основании всего вышеизложенного можно принимать решение. Если вы хотите брать готовый вариант, то хорошо подойдут стальные стеллажи. Если же решили справиться своими силами, то проще всего использовать профиль для гипсокартона.

Важно! Работать с профилем могут даже те, кто практически не имеет опыта в подобных работах. Его обрабатывать намного проще, чем дерево.

Как соорудить стеллаж

Скоро в этом гараже появится новый стеллаж

Теперь разберемся, как сделать стеллаж из металлического профиля своими руками. Для простоты разделим процесс на две части — подготовку и сами работы. Вначале вам нужно запастись необходимыми материалами и инструментом и только потом можно начинать сборку стеллажа.

Материалы и инструмент

Стеллаж собирается из следующих материалов:

ИллюстрацияОписание

Металлический профиль может иметь разные размеры

Металлический профиль для стеллажей. Используются стандартные оцинкованные элементы, изготовленные из металла толщиной не менее 0,5 мм.

Размеры подбираются исходя из нагрузок, которым будет подвергаться конструкция.

Саморезы для соединения профиля

Крепеж. Для сборки конструкции лучше всего использовать саморезы с пресс-шайбой, как на фото слева. Они хорошо прижимаются к поверхности металла.

Совет! Лучше брать варианты с острым наконечником. Сверловой саморез пробивает очень широкое отверстие в металле, из-за чего крепеж держится хуже.

Влагостойкая фанера отлично подходит для полок

Материал для полок. Тут может быть несколько вариантов:
  • Обычная доска толщиной 20-30 мм;
  • Фанера толщиной от 10 мм;
  • Листы ОСП толщиной 12 мм и более;
  • Влагостойкая фанера, как на фото — лучшее решение, но его цена самая высокая.

Из инструмента нужно следующее:

ИллюстрацияОписание


Без измерительного инструмента не обойтись

Рулетка и карандаш. В процессе работы надо делать много измерений, поэтому без рулетки не обойтись. Вместо карандаша можно взять фломастер.

Ножницы по металлу хорошо режут профиль

Ножницы по металлу необходимы для резки профиля. Подойдет любой вариант, главное — чтобы вам было удобно работать.

Шуруповерт упростит работу

Шуруповерт необходим для закручивания саморезов. С его помощью сборка пройдет быстро и качественно. Вручную заворачивать десятки саморезов — занятие не из приятных.

Ножовкой удобно резать дерево

Ножовка по дереву. С ее помощью вы легко разрежете доску, фанеру или другие материалы для полок. Если у вас есть электролобзик или дисковая пила, то работы можно производить и электроинструментом.

Процесс сборки

Если у вас под рукой есть все необходимое, то собрать стеллаж из металлопрофиля своими руками не составит особого труда.

Процесс выглядит так:

ИллюстрацияОписание этапа

Простой чертеж упростит работу

Для начала сделайте чертеж. Тут не нужна идеальная аккуратность и точность. Вы должны четко понимать, как будет выглядеть стеллаж из профилей для гипсокартона, какая будет его высота, ширина и глубина.

Также заранее определитесь с высотой полок и местом расположения.

Элементы размечаются по размерам

Производится разметка элементов. Стойки отрезаются по нужной вам высоте, а профили стеллажных балок — по ширине полок. Очень важно все делать точно, чтобы вы получили детали одного размера. В противном случае стеллаж получится с перекосами.

Важно! Ширина между стойками не должна превышать 100 см. Чем больше нагрузка на конструкцию, тем меньше расстояние нужно делать.

Профиль легко режется ножницами

Элементы режутся по меткам. Процесс производится так:
  • Вначале делается надрез с одной и другой стороны до самого основания;
  • Далее элемент перегибается;
  • По сгибу профиль отрезается легко и ровно

Торцы надрезаются на ширину профиля

На поперечных элементах делаются надрезы. Это надо для последующего скрепления элементов. Глубина надреза должна быть равна ширине профиля, к которому будет крепиться поперечина.

Если на внутренней части профиля есть загибы вовнутрь, то их тоже нужно срезать.

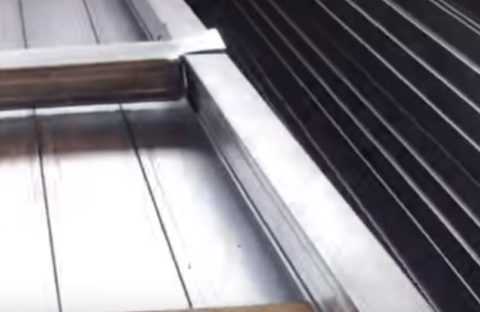

Надрезы отгибаются под прямым углом

Две поперечины вставляются друг в друга, а их концы отгибаются под углом 90 градусов. На фото показан полностью подготовленный элемент, таких заготовок должно быть по две на каждую полку — с наружной и с внутренней стороны.

Конструкция складывается и выравнивается

Собираются стойки. Для этого берутся две вертикальные опоры, между которыми ставятся поперечины на требуемой вам высоте. Для работы нужна ровная поверхность, можно делать все и на полу.

Важно выставить все ровно, чтобы соединения располагались под прямым углом.

Элементы скрепляются саморезами

Стойки собираются. Для этого в каждый стык вкручивается по 1-2 самореза. Крепеж производится с обеих сторон и изнутри, так обеспечивается наилучшая прочность.

Обратите внимание! Собирая стеллажи из профиля своими руками очень важно при работе контролировать положение элементов: если они сдвинутся, то конструкция получится перекошенной.

Прочность можно проверить и таким способом

Аналогично собираются и остальные элементы. Если все сделано правильно, и вы использовали жесткий профиль, то стойки без проблем выдержат вес взрослого человека, в чем вы можете убедиться по фото.

Так выглядит основание стеллажа

Собирается секция стеллажа. Чтобы конструкция получилась ровной, нужно делать все так:
  • В первую очередь ставятся нижние перемычки;
  • Далее крепятся верхние поперечины;
  • Проверяется геометрия, и если все нормально, то фиксируются все остальные перемычки.

Совет! Проверить геометрию просто: измерьте диагонали, они должны быть ровными.

Собирать стеллаж лучше на боку

Все соединения скручиваются саморезами. Крепить опоры полок проще и удобнее, положив стеллаж на бок. Когда все саморезы с одной стороны закручены — переверните его и продолжайте работу. Конструкция имеет небольшой вес, и два человека без труда перевернут ее.

В широких стеллажах лучше добавить опору посередине

Размечаем место установки дополнительной опоры. Она ставится на нижней опоре полки и нужна при большой ширине полок, и если конструкция будет подвергаться высоким нагрузкам.

Вам надо пометить середину, после этого определить высоту ножки, которую нужно вырезать.

Совет! Не забывайте о том, что на ножке следует делать отгибы в стороны для крепления.

Опора повышает прочность стеллажа

Опора тщательно закрепляется. На каждое соединение вкручивается по два самореза. Контролируйте вертикальное положение опоры при его креплении.

Материал для полок режется по размеру

В последнюю очередь делаются замеры и вырезаются элементы для полок. Они могут просто укладываться на опоры, как показано на фото. А можно сделать надрезы в углах, чтобы элементы опирались и на боковые поперечины, так конструкция получится гораздо прочнее.

Обратите внимание! Крепить дерево или фанеру к профилю лучше всего саморезами для гипсокартона с мелким шагом.

Стеллаж можно использовать для любых целей

Готовая конструкция устанавливается там, где она будет располагаться. Если пол неровный, то нужно подложить под опоры кусочки фанеры или доски, чтобы выровнять конструкцию.

Для безопасности некоторые мастера дополнительно крепят стеллаж к стене с помощью дюбелей. Это исключает опрокидывание стеллажа даже под высокими нагрузками.

Совет! Если стены сложены из пено- или шлакоблоков, потребуются специальные анкерные болты.

Раскосы повышают жесткость каркаса

Для обеспечения дополнительной жесткости с задней стороны можно добавить раскосы. Они не дают стойкам перекашиваться и обеспечивают идеальную геометрию стеллажа, даже если на нем лежит большой вес.

Вывод

Теперь вы знаете, как собрать систему хранения используя гипсокартонные профили для стеллажей. В рабочем процессе нет ничего сложного, а видео в этой статье наглядно покажет некоторые важные моменты, чтобы вы разобрались в теме еще лучше.

1pogarazham.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
