Стол обеденный своими руками чертежи и схемы сборки – Кухонный стол своими руками: эргономика, компоненты, чертежи, сборка

Содержание

изучаем чертежи и схемы сборки, выбираем из дерева и ДСП, рассматриваем, как сделать и собрать

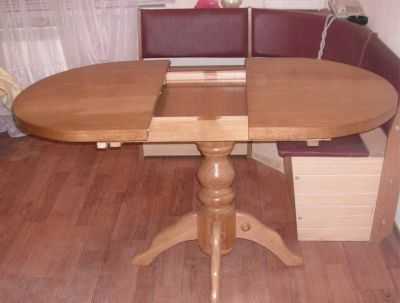

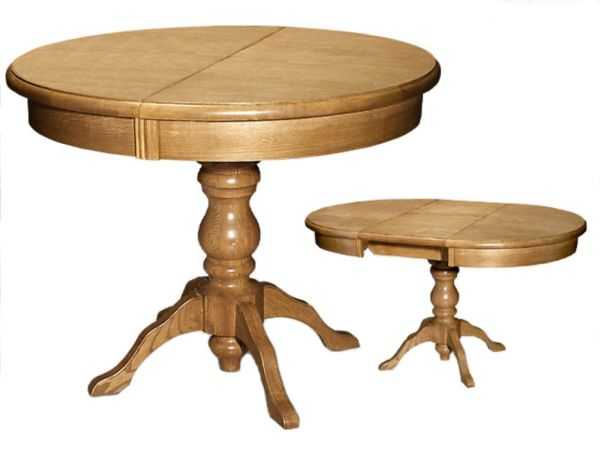

Круглый раздвижной стол своими руками решает проблему недостатка площади на кухне или в гостиной.

Конечно, такую мебель можно приобрести в готовом виде, выбирая из широкого ассортимента. Однако это обходится дорого, и не всегда идеально вписываются в тесное помещение.

Изготовить стол разного размера можно самостоятельно. Причем в зависимости от имеющихся столярных навыков можно подобрать чертеж разной степени сложности конструкции.

Особенности круглой формы

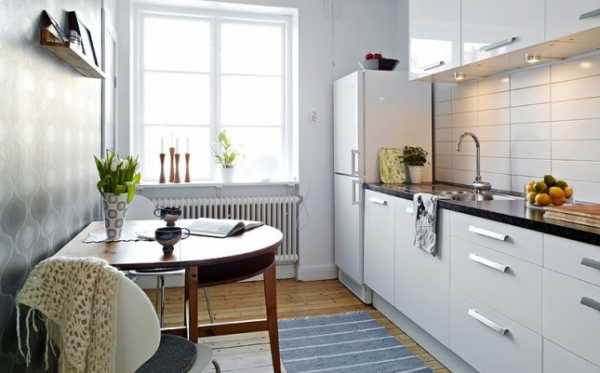

Для небольших помещений, где устанавливается обеденный стол (кухня, гостиная или отдельная столовая), круглая конструкция смотрится практично и привлекательно. Она занимает меньше места и позволяет удобно разместиться вокруг.

Проблемы начинаются, когда за обеденным столом собирается значительное количество членов семьи и гостей. Габаритная мебель просто не помещается в тесном помещении.

Раздвижная конструкция позволяет устранить проблему. Ее сущность заключается в следующем. В обычном состоянии она выглядит, как небольшой круглый столик на 3-4 человека. Он легко перемещается и устанавливается на новом месте.

При необходимости производится трансформация столешницы – она раздвигается, приобретая форму овала. Вставки помогают сформировать значительно большую по площади поверхность.

Справка: за таким столом уже могут разместиться 8-10 человек.

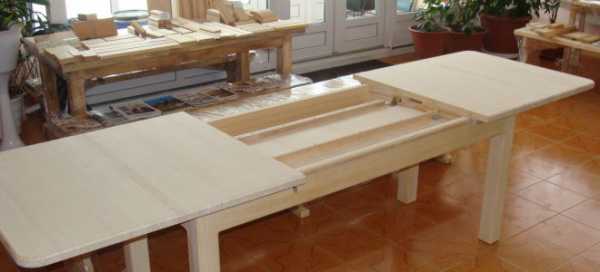

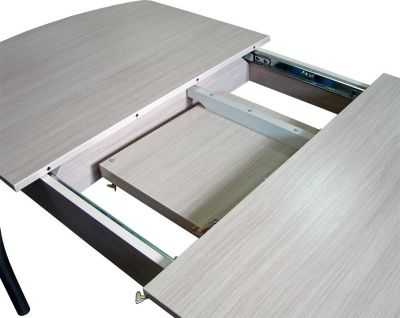

Наиболее простая система имеет разделенную пополам столешницу, половинки которой могут перемещаться по направляющим элементам в противоположные стороны.

Зазор на участке расхождения половинок заполняется специальными вставками, позволяющими сохранить целостность столешницы. В собранном состоянии вставки располагаются внутри и незаметны для окружающих.

Важно: окончательная вместимость раздвинутого стола зависит от расстояния, на которое можно сместить элементы без нарушения его устойчивости.

Для того чтобы рассматриваемая конструкция надежно работала, должны выполняться следующие

требования:

  • достаточная прочность столешницы при максимальном раздвижении;
  • обеспечение нужной вместимости и удобства использования;
  • сборка и разборка без излишних усилий одним человеком;
  • возможность практического использования всей поверхности раздвинутой столешницы;
  • мобильность;
  • простота изготовления своими руками;
  • низкая стоимость;
  • внешняя привлекательность.

Дерево или пластик?

Выбор материалов для самодельного стола обусловлен их доступностью и внешним видом. Особо внимание уделяется столешнице. Ее можно сделать из следующих материалов:

  • дерево. Самый эффектный, но и дорогой, вариант – цельный деревянный массив. Такие столы имеют богатый внешний вид, но в целом конструкция тяжела.

    Более дешевый вариант – щиты, собранные из досок. Их можно плотно подогнать друг к другу, имитируя монолит, а можно уложить с зазором – облегченный дачный стол;

  • древесно-стружечные и древесноволокнистые материалы
    . Широко используется ДСП, МДФ, фанера. Они технологичны, но имеют пониженный срок службы;
  • пластик. Пластмассовые листы можно подобрать разного цвета. Их преимущество – низкая стоимость, малый вес;
  • стекло. Стеклянные столешницы вошли в моду и востребованы для современных стилей интерьера. Основное минус – сложность изготовления.

Стол помимо столешницы должен надежно стоять на ножках. Для их изготовления чаще всего используется деревянный брус.

Совет: для них также можно использовать металлический профиль, в частности, современно смотрится алюминиевая плоская труба, уголок или П-образный профиль.

Чертежи и схема сборки

Работы по изготовлению стола начинаются с разработки или выбора проекта. Необходим сборочный чертеж и деталировка.

Принципиальная схема раздвижного стола

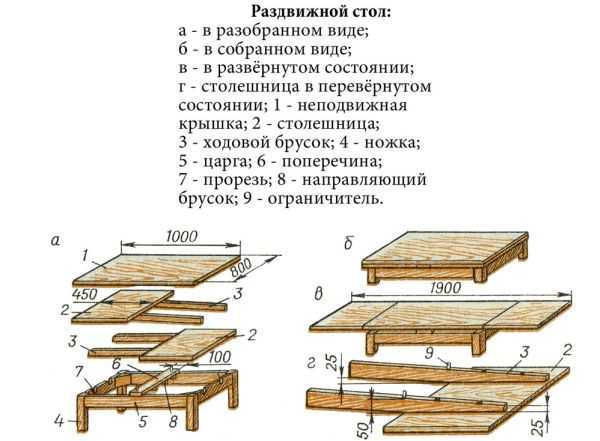

Общий чертеж раздвижного стола

В отличие от обычного стола, в раздвижной конструкции на ножки прочно закрепляется основание столешницы, а

основная столешница устанавливается подвижно на нем и состоит из двух половин. Основание выполняется в виде рамы, соединяющей ножки между собой цангами.

Для обеспечения перемещения столешницы на нем стационарно устанавливаются направляющие. В качестве их рекомендуется использовать типовые направляющие планки полного выката ящиков. На основной столешнице снизу крепятся дополнительные элементы, скользящие по направляющим. В зависимости от длины максимального выката количество дополнительных элементов составляет 1-3 штуки.

Важно: длина планок должна быть не менее 35 см.

После фиксации половинок столешницы в крайнем положении образовавшийся зазор заполняется прямоугольными вставками. В наиболее простой конструкции они просто извлекаются из места хранения и устанавливаются вручную. Для исключения смещения используются мебельные штифты. В более сложных конструкциях устанавливаются подъемные механизмы, которые автоматически поднимают вставки до уровня поверхности столешницы.

Инструменты

При изготовлении стола из дерева своими руками следует приготовить следующий

инструмент:

  • электродрель;
  • болгарка;
  • рубанок;
  • шуруповерт;
  • ножовка по дереву и металлу;
  • молоток;
  • отвертка;
  • стамеска;
  • напильники разного размера;
  • малярная кисть;
  • шлифовальная машина;
  • строительный нож.

При использовании фанеры потребуется электрический лобзик. Для обработки поверхностей используется шлифовальная и наждачная шкурка. Измерения и контроль качества обеспечивается рулеткой, металлической линейкой, штангенциркулем, отвесом и строительным уровнем.

Как сделать и собрать?

Размеры готового стола определяются количество людей, планируемых к размещению. Стандартная высота составляет 72-75 см.

Схема сборки

Размер столешницы выбирается, исходя из условия – 60-65 см на одного «едока». Изготовление и сборка осуществляется в следующем порядке:

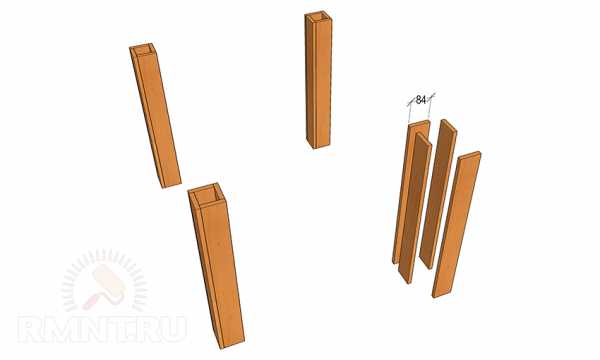

  1. Изготовление основы стола. Ножки выполняются из деревянного бруса размером не менее 4х4 см. Чем больше размеры стола, тем мощнее нужны ножки. Так при длине стола в раздвинутом состоянии порядка 2 м рекомендуется использовать брус 8х8 см.

    Ножки укрепляются и соединяются в единую конструкцию рамой основы. Связывание их обеспечивается деревянными цангами из доски толщиной порядка 20-25 мм и шириной 9-11 см. Цанги закрепляются в пазах. Для повышения прочности места соединения обрабатываются клеем и укрепляются саморезами. Если стол имеет значительный вес, то на участках крепления цанг устанавливаются «косынки» или укосы.

  2. Настил поверхности основы. Основанием для крепления раздвигающего механизма является фанерный лист или ДСП толщиной не менее 12 мм. Лист крепится саморезами к раме основы. После его настила формируется черновой круглый стол нераздвижной конструкции.
  3. Изготовление столешницы. Из выбранного материала вырезается 2 одинаковых полукруга. Прямой торец обрабатывается, и в нем сверлится по 2 отверстия для введения штифтов вставок. Диаметр отверстия составляет 8-10 мм.
  4. Изготовление П-образного дополнительного элемента
    . Он имеет форму короба и выполняется из доски толщиной 2 см и шириной 10-11 см.

    Можно применить аналогичную полосу из ДСП. Углы короба упрочняются мебельным алюминиевым уголком. На внутренней стороне стенок короба закрепляются узкие направляющие, поднятые на высоту 2-4 мм от края.

  5. Крепление короба к столешнице. В средине полукруга столешницы закрепляется короб так, чтобы его свободные концы прилегали к прямому срезу полукруга. Закрепляется короб с помощью алюминиевых уголков.
  6. Установка направляющих. Основания для них изготавливаются из алюминиевого профиля (уголка) высотой более 4 см. Длина направляющих 5 см. К уголку крепятся сами направляющие планки. Расстояние между ними должно точно совпадать с расстоянием между направляющими на коробе столешницы.
  7. Изготовление съемных элементов (вставок). Их размер должен соответствовать ширине зазора при максимальном раздвижении половинок столешницы. Каждая вставка составляется из 2-х одинаковых прямоугольных пластин длиной, равной половине диаметра столешницы. На их торцах сверлятся отверстия, и вставляются стыковочных штифты.

Окончательная сборка заключается во введении направляющих столешниц в пазы направляющих основы. Далее, устанавливаются при необходимости ограничители выдвижения.

Финишная отделка

Стол должен иметь привлекательный вид, что обеспечивается финишной отделкой. Прежде всего, обработке подвергается торец. Для исключения царапания об острый край рекомендуется снять небольшую фаску.

Сам торец шлифуется для устранения риска появления заноз. Обрабатывается и вся поверхность столешницы. Она должна быть идеально ровной, горизонтальной и гладкой.

Важно: наиболее распространенные способы финишной отделки – покраска и лакирование.

После шлифования поверхности дерево можно пропитать составами для тонировки, которые создадут определенный оттенок и подчеркнут древесную структуру. Слой лака закрепит отделку. С помощью алкидных красок можно обеспечить практически любой цвет мебели для сочетания с другими элементами интерьера.

Еще один распространенный вариант – самоклеющаяся пленка. Она часто используется отделки столешниц из ДСП. С ее помощью можно имитировать различные природные материалы – древесину, натуральный камень, мрамор, металл и т.д. Особую изысканность столу придает инкрустация или шпонирование.

Фото

В зависимости от использованных материалов и фантазии можно получить совершенно разные результаты:

Полезное видео

Основные этапы изготовления с подробным описанием раздвижного механизма можно увидеть на следующем видео:

Заключение

Круглый раздвижной стол хорошо подойдет для небольших кухонь. В собранном состоянии он не занимает много места, а при раздвижении позволяет разместить всех членов семьи и гостей. Имея небольшие столярные навыки такую мебель можно сделать своими руками. Это позволит избежать значительных затрат и оптимально вписать стол в тесное помещение.

Вконтакте

Facebook

Twitter

Одноклассники

samodel.guru

Раздвижной стол своими руками: чертежи и схемы

Порой возникают ситуации, когда в дом приезжают гости и хозяевам некуда всех рассадить. В данной ситуации лучше задуматься о том, как сделать раздвижной стол своими руками, чтобы пользоваться им повседневно и в случае большого застолья.

Стоит отметить, что изготовление подобной модели под силу даже новичкам столярного дела. Вы легко можете переплюнуть дизайнерские столы, добавив в мебель немного индивидуальности. Такой вариант можно использовать как для кухни, так и для столовой, он отлично подходит для больших и маленьких помещений. Практичный раскладной стол может стать одной из самых полезных вещей в вашем доме.

Как выглядит раздвижной стол?

Обеденные столы имеют довольно простые конструкции. Раскладные модели оснащены специальным механизмом и дополнительными столешницами. В целом все достаточно просто, главное правильно составить чертежи на самой начальной стадии работы.

Основными требованиями к проведению столярных работ является качество материала и прочность его закрепления. Все мы знаем, какие нагрузки должен выдерживать стол и обязательно должны соблюдать данный норматив. К тому же, данная мебель очень часто подвергается транспортировке, а это еще один сигнал о том, что нужно позаботиться о прочности конструкции.

Размеры устанавливаются от того, кто будет пользоваться раздвижным столом. Здесь нет практически  никаких ограничений, кроме того, что столешницы должны крепко держаться у основания.

Откатные части прикреплены только за самый край, поэтому сделав их сильно длинными, вы не останетесь в выигрыше. При любой, более сильной нагрузке, чем их собственный вес, они будут прогибаться, а в последствие и вовсе сломаются. Стоит разумно подходить к данному вопросу и рассмотреть некоторые схемы, которые подскажут оптимальную длину на ваш кухонный стол.

Какой материал выбрать?

У всех столяров возникает вопрос, какой материал выбрать для раздвижного стола своими руками? Здесь многое зависит от того, что вы планируете изготовить, а также от ваших финансов.

Помните, что столешница чаще других мест будет подвергаться попаданию влаги, остатков пищи и прочих повреждающих ее веществ. Поэтому, следует выбирать тот материал, который максимально сильно сопротивляется всем жидкостям и не только. Лучшими в данном случае считаются следующие виды дерева:

  • сосна;
  • дуб;
  • орех.

Перед тем как начинать создавать форму столешницы, дерево нужно тщательно просушить. Желательно воспользоваться специальным влагоотталкивающим раствором и покрыть поверхность в несколько слоев. Также, для дополнительной защиты обязательно нужно использовать лак.

Для сборки ножек можно использовать тот же материал, что и для столешницы. Стол раздвижной, сделанный своими руками прослужит более долгую службу, если будет состоять из одинакового материала.  Бруски должны быть не менее четырех сантиметров, так как только такая толщина позволит выдержать тяжелый массив дерева и последующие нагрузки на изделие.

Инструменты для работы

Стоит понимать, что сборка подобной мебели может занять у вас достаточно большое количество времени. Для того, чтобы более широко понять процесс, посмотрите видео о том, как делать это поэтапно с подробными объяснениями. Вы можете почерпнуть оттуда что-то важное для себя и дополнить свою модель стола чем-то новым.

Для того, чтобы вся работа прошла правильно, следует заранее подготовить весь необходимый   инструмент. На сегодняшний день это не слишком большая проблема, практически у каждого есть в доме подобный набор:

  • шуруповерт;
  • дрель;
  • электролобзик;
  • шлифовальная машинка;
  • строительный уровень и рулетка;
  • строительный клей.

В дополнение следует заранее купить механизмы раздвижных кухонных столов, которые в последствие потребуется просто установить.

Порядок сборки

Начинать собирать детали следует с нижней части стола, то есть с ножек. Обязательно заранее сделайте метки на стыках, точно измерив все расстояния. Перед непосредственной сборкой все детали желательно покрыть лаком, так дерево дольше сохранит свой первозданный вид.

Верхняя часть стола и механизмы закрепляются на ножках. Получается некоторое оконтуривание изделия, на которое по итогу и будут крепиться столешницы.

Помните, что правильно составленная схема поможет собрать механизм с первого раза, как это делают опытные столяры.

Столешницы крепятся на строительные уголки к уже готовому оконтуриванию. Делать это нужно на маленькие саморезы, чтобы не повредить ее внешний вид. Обязательно все тщательно затянуть. Для дополнительного скрепления неподвижных частей стола используйте строительный клей.

На сегодняшний день многие люди пытаются попробовать себя в столярном деле. И это правильно, ведь созданная собственноручно вещь гораздо больше радует нежели покупка в магазине. Тем более, если вы творческий человек, то применив фантазию, вы легко сможете дополнить свою комнату яркими деталями.

infomebli.ru

чертежи, схема, как сделать из дерева, пошаговая инструкция

В повседневной жизни небольшой стол полностью отвечает потребностям семьи из 3-4 человек. Такой стол с успехом используется и как кухонный, и как обеденный. Ситуация резко изменяется, когда появляются гости. У многих людей появляется желание сделать раздвижной стол своими руками.

Схема устройства раздвижного стола.

Любой стол — это не очень простая конструкция, которая должна выдержать значительные нагрузки и нередкие перемещения по квартире. Несмотря на определенные сложности, изготовить раздвижной стол своими руками под силу любому, кто знаком со столярным делом. Конструкций раздвижных и раскладных столов множество. Надо только реально оценить, какой из них можно сделать самому.

Пошаговая инструкция: основы конструирования

Любой стол состоит из столешницы, ножек и крепежных элементов. Раздвижные (раскладные) конструкции дополнительно содержат съемные или подвижные вставки столешницы и механизм раздвижения. По форме столешницы могут быть круглыми (в раздвинутом состоянии — овальные) или квадратные (прямоугольные).

Схема крепления направляющих раздвижного стола.

Основные требования, которые предъявляются к конструкции, это прочность столешницы и надежность закрепления ножек, что должно позволить выдерживать нагрузки (в том числе ударные) и быть устойчивым при использовании во время приготовления еды или за обедом. Кроме того, поверхность должна быть удобной и практичной.

Размеры стола определяются в основном габаритами помещения и количеством гостей, которые одновременно могут сесть. Высота обеденного стола обычно составляет 73 см. Габариты в раздвинутом состоянии можно посчитать исходя из условия, что оптимальное расстояние на одного человека за столом — 60-70 см.

Вернуться к оглавлению

Выбор основных материалов

Если решено изготовить стол своими руками, следует определиться с материалом для основных элементов. Эстетическое впечатление от дизайна стола в основном обеспечивает столешница. Кроме того, на нее могут попадать влага, жир и другие активные вещества, применяемые во время приготовления пищи; может воздействовать повышенная температура от горячих блюд; могут прикладываться значительные механические нагрузки. Деревянные столешницы достаточно надежны, экологически чисты, практичны и эстетичны, но при этом дороги и сложны в изготовлении.

Наибольшее применение в качестве столешниц нашла древесина сосны, дуба и ореха. При использовании древесины ее следует хорошо просушить и обработать влагозащитными составами. Если для поверхности применено натуральное дерево, то ее необходимо периодически полировать, а также покрывать лаком или воском.

Характеристики материалов для изготовления стола.

Простая, дешевая, но достаточно надежная столешница получается из ламинированной древесно-стружечной плиты толщиной не менее 20 мм. Торцы плит округляются и покрываются защитным материалом, например, силиконом или поливинилхлоридной пленкой. Такие плиты можно дополнительно покрыть пластиком. Большим недостатком такого материала является набухание при попадании влаги в толщу материала. По другим показателям этот материал вполне способен соперничать с древесиной.

Ножки стола можно изготовить самостоятельно, а можно приобрести готовые. Наиболее распространенным вариантом являются ножки из деревянного бруска. Минимальные размеры бруска составляют 40х40 мм. Для больших столов следует использовать брус большего размера. Так, для стола длиной (в раздвинутом состоянии) около 2 м рекомендуется брус сечением 85х85 мм. Ножки могут быть квадратными, круглыми или резными в зависимости от желания и возможности изготовителя.

Кроме деревянных ножек находят применение металлические. Например, можно приобрести готовые металлические ножки в виде трубы диаметром 70-90 мм. Самостоятельно можно сделать стальные или алюминиевые ножки из трубы и различного профиля.

Вернуться к оглавлению

Конструкция раздвижного стола

Одна из самых простых конструкций раздвижного стола основана на увеличении размера за счет раздвигания поверхности и укладки дополнительных элементов. Основная столешница состоит из двух частей, которые не скреплены с ножками и имеют возможность продольного перемещения в противоположные стороны друг от друга.

Чертеж кухонного раздвижного стола.

Раздвижная конструкция состоит из следующих основных частей: основа; основная столешница, состоящая из двух одинаковых частей; направляющие полного выката; дополнительные панели. Основа изготавливается в виде рамы, соединяющей ножки между собой с помощью перемычек (цанг), и верхней панели, напоминающей по виду столешницу, но закрепленную на ножках.

Каждая из частей основной столешницы состоит из непосредственно поверхности и закрепленных на ней трех боковин. Механизм выдвижения рекомендуется изготовить из стандартных направляющих полного выката для выдвижных ящиков. Необходимо приобрести два комплекта направляющих длиной не менее 30 см. Дополнительные элементы столешницы выполнены аналогично основной поверхности и имеют длину, равную ширине столешницы, а их ширина определяется длиной выдвижения. Количество элементов может быть от 1 до 3 по усмотрению изготовителя.

Принцип действия конструкции очень прост: обе части основной столешницы перемешаются в направляющих, закрепленных на основе стола, до упора. При этом столешница скользит по поверхности основы. В образовавшееся пространство между двумя частями устанавливаются дополнительные элементы, которые вместе с основными частями создают вид сплошной столешницы.

Вернуться к оглавлению

Изготовление основы

Схема установки держателей крышки стола.

Главная функция основы стола — надежное соединение ножек стола между собой и обеспечение опоры для установки столешницы. Связывание деревянных ножек в единую раму производится с помощью деревянных перемычек — цанг. Цанги изготавливаются из фанеры или доски шириной 10-12 см и толщиной 18-20 мм. Длина цанг определяется выбранным размером стола в нераздвинутом состоянии.

Для закрепления цанг в верхней части ножек на двух смежных сторонах делаются пазы размером, соответствующим сечению цанги, глубиной до 20 мм. В пазах закрепляются концы цанг. Место соединения проклеивается и укрепляется шурупами. Для укрепления соединения ножек в тяжелых столах рекомендуется в местах соединения дополнительно установить деревянные косынки.

Сверху рамы закрепляется лист фанеры толщиной 10-12 мм. Размер листа определяется габаритами рамы. Лист закрепляется шурупами. В окончательном виде основа представляет собой стол с черновой столешницей. Верхний фанерный лист не является обязательным элементом, так как конструкция будет работоспособной и без него.

Вернуться к оглавлению

Изготовление основной столешницы

Вначале производится раскрой и вырезание двух частей столешницы выбранных размеров. При необходимости производится облицовывание поверхности и заделка торцов. На внутреннем торце (который совмещается с торцом второй части) каждой из частей столешницы просверливаются два отверстия для вхождения в них шкантов съемных элементов. Диаметр отверстия 8-10 мм.

Схема сборки и разборки раздвижного стола.

Изготавливается П-образный короб из боковин, представляющий собой полосу из древесно-стружечной плиты или доску шириной 100-120 мм и толщиной 18-20 мм. Длина боковин соответствует размерам основы стола, измеренным по ножкам. Углы короба укрепляются алюминиевым уголком с внутренней стороны.

На внутренней стороне боковых частей корпуса закрепляются узкие (обратные) части направляющих так, чтобы короб мог перемещаться на высоте порядка 2 мм над фанерным листом основы стола (или поверхности цанг при отсутствии листа).

На короб сверху устанавливается столешница так, чтобы срез столешницы совпал со свободными торцами короба. С помощью алюминиевых уголков столешница и короб соединяются между собой.

Вернуться к оглавлению

Изготовление дополнительных элементов

В центре на поверхность фанерного листа основы (или верхний торец цанг) устанавливается алюминиевый уголок с вертикальной стороной не менее 40 мм. Длина уголка не менее 50 см. На уголок закрепляются широкие (основные) части направляющих, по две на каждую сторону. Обе части направляющих (на коробе столешницы и на уголке основы) состыковываются и защелкиваются.

Схема раскроя столешницы.

Максимально раздвигаются части основной столешницы и уточняются размеры съемных дополнительных элементов столешницы. Производится раскрой и распиливание дополнительных элементов, а также подготовка их поверхности по аналогии с основной столешницей.

На внутренних торцах съемных элементов просверливаются отверстия и устанавливаются шканты диаметром 8-10 мм. Шканты закрепляются клеем. Съемные элементы устанавливаются между основными частями столешницы и фиксируются шкантами.

После полной сборки проверяется работа всех элементов. При необходимости производится покраска или дополнительная облицовка.

Вернуться к оглавлению

Дизайнерское оформление стола

Конструкция раздвижного стола позволяет применить любую форму столешницы. Очень современно будет смотреться круглая форма. В раздвинутом состоянии такой стол имеет форму овала. Весь процесс изготовления аналогичен изготовлению прямоугольного варианта. Отличие состоит только в раскрое столешницы.

Начинать раскрой целесообразно с прорисовкой полукруга нужного размера на ватмане и последующим переносом эскиза на материал изготовления.

Съемные элементы остаются прямоугольной формы.

Дизайн раздвижного стола можно обогатить изменением количества ножек. Так, для не очень больших столов можно предусмотреть всего одну массированную ножку с площадкой или крестовиной снизу. Можно использовать две широкие ножки-боковины.

Обязательным элементом останется изготовление прямоугольной рамы основы стола для установки столешницы.

Вернуться к оглавлению

Другие конструкции столов

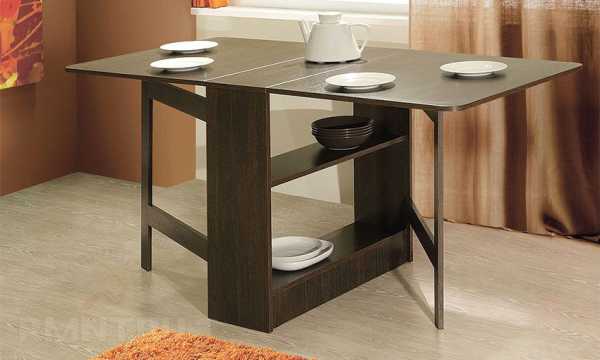

Более простую конструкцию имеют раскладные столы-книжки. Например, можно изготовить конструкцию, которая в собранном состоянии имеет вид тумбы. Такой стол имеет основную неподвижную столешницу шириной 40-50 см. Такой же ширины выполняются боковины, которые одновременно служат основными массивными ножками. Высота боковин стандартная — 730 мм. К неподвижной столешнице через шарнир крепится подвижная длиной до 700 мм. Такие столешницы закрепляются с обеих сторон неподвижной. Дополнительные ножки изготавливаются в виде рамок и через шарнир крепятся к боковинам. Таким образом устанавливаются четыре ножки, которые имеют возможность убираться внутрь. Раздвигание производится в следующем порядке: поднимаются подвижные части столешницы; путем поворота в шарнире под них перемещаются ножки. В результате рабочая длина составит порядка 2 м.

Вернуться к оглавлению

Необходимые инструменты

Для того чтобы изготовить раздвижной стол своими руками, потребуются следующие инструменты и оборудование:

Инструменты для изготовления раздвижного стола.

  • дрель;
  • шуруповерт;
  • болгарка;
  • ножовка;
  • отвертка;
  • молоток;
  • стамеска;
  • рубанок;
  • шкурка наждачная;
  • напильник;
  • кисть малярная;
  • линейка;
  • рулетка;
  • штангенциркуль;
  • ножницы;
  • электролобзик;
  • шлифмашинка.

Раздвижной стол — это очень удобный и практичный элемент мебели. Он поможет решить некоторые проблемы, связанные с нехваткой площади.

Такой стол можно сделать своими руками, если приложить немного фантазии и ознакомиться с основными принципами процесса.

moyagostinaya.ru

Кухонный стол своими руками: чертежи откидной конструкции

В современных российских квартирах кухня часто бывает такого размера, что на ней с трудом помещается 2 человека. В таких условиях необходимо экономить свободное пространство. И выходом из ситуации может стать откидной стол для кухни, изготовленный самостоятельно. При необходимости такая мебель убирается в специальную нишу на стене, а в разложенном виде за ним могут уместиться 6-8 человек.

Незаменимым решением для кухни с маленькой площадью является откидной стол.

Сделать кухонный стол своими руками совсем несложно. С этой работой справится даже начинающий мастер. Но перед началом работ необходимо составить грамотный чертеж будущего изделия, указав в нем все необходимые размеры.

Изделие на стационарной раме

Для маленького откидного стола можно использовать только одну опору в виде рамы.

Перед тем как начать сборку откидного стола, необходимо определиться с типом креплений столешницы и ножек. Они зависят от габаритов будущей мебели. Если вы собираетесь изготовить небольшой столик, то можно обойтись обычными мебельными петлями и 1 опорой. Такой предмет интерьера можно использовать в качестве дополнительной столешницы, которую можно убрать, как только в ней пропадет необходимость. Если вы хотите сделать полноценный обеденный или кухонный стол, то ему понадобятся более надежные опоры.

Готовя предварительные чертежи подобной конструкции, можно учесть свои размеры. Но сам принцип сборки и пропорциональное отношение сторон должны остаться прежними. В противном случае мебель может получиться неустойчивой.

Прежде чем делать откидной стол для кухни своими руками, проверьте месторасположение уже имеющихся в помещении навесных шкафов. Дело в том, что основой откидывающейся конструкции является достаточно габаритная рама (90*147,5 см). Собирается она из бруса, чья толщина не должна быть меньше 2 см. В противном случае рама не выдержит веса конструкции. Поэтому настенный шкаф не должен мешать складывать или разбирать стол.

Схема сборки откидного стола на стационарной раме.

Для того чтобы столешница была достаточно легкой и не прогибалась под весом поставленных на нее предметов, ее дополнительно усиливают рамой, которая фиксируется снизу по периметру изделия. Этот элемент собирается из бруса сечением 5*2 см. Сама столешница крепится к несущей раме с помощью обычной рояльной петли.

При сборке подобных кухонных столов наибольшее внимание необходимо уделять ножкам. В данном случае они представляют собой 2 бруска (длиной 70,5 см и сечением 4*4 см). На столешнице опоры крепятся с помощью все тех же петель. Для фиксации ножки в разложенном состоянии используют стандартный складывающийся стальной подкос или прямую специальную мебельную стяжку. При этом фиксатор достаточно поставить только на 1 ножку.

В сложенном состоянии эти элементы придерживают вертикальные штифты, пропущенные через рассверленные отверстия в раме. Но эту же роль на себя может взять обычный крючок или мебельная защелка.

Вернуться к оглавлению

Кухонный стол «невидимка»

Чертеж откидного стола «невидимка».

Недостаток предыдущей модели в том, что внешняя рама, закрепленная на стене, будет всегда на виду. Но можно изготовить кухонный стол своими руками так, что в собранном виде он будет напоминать декоративное панно.

В сложенном состоянии ножки мебели убираются за столешницу, а на виду остается ее внутренняя сторона, окрашенная или покрытая отделочным пластиком. Для сборки подобного стола необходимо заготовить 4 основных детали:

  • настенную фиксирующую раму;
  • столешницу;
  • опоры — 2 шт.

На стене стол крепится с помощью рояльных петель. Но у этой модели есть 1 существенный минус. Площадь столешницы нельзя сделать большой, иначе конструкция не выдержит веса. Поэтому подобный стол может служить только дополнительной рабочей поверхностью. А закрепить его можно на любой удобной высоте. Обычно его монтируют на расстоянии 70-80 см от пола.

Но для изготовления такого кухонного стола времени потребуется немного больше. Так как в досках рамы необходимо сформировать пазы, в которые входит придерживающий стержень. С одного края он крепится к столешнице и имеет диаметр 25 мм. Для данной модели разумнее предусмотреть не откидывающиеся ножки, а V-образную опору, которую в откинутом положении придерживает подкос.

При этом фиксирующая настенная рама должна быть достаточно толстой. Тогда в сложенном состоянии опора «спрячется» между стеной и столешницей.

Вернуться к оглавлению

Откидной стол-шкаф

Схема откидного стола-шкафа.

На основе вышеописанной конструкции можно собрать модель, сочетающую в себе функцию стола и кухонных шкафов. В данном случае вместо декоративной панели на задней стенке столешницы закрепляется небольшой, но полноценный шкафчик. Его можно изготовить с дверцами или открытыми полками.

В разобранном положении основой для столешницы служат не ножки, а все тот же шкаф.

Таким образом стол превращается в модульный полуостров с тумбой.

Но при недостатке места на кухне и подобный стол трансформер может занимать слишком много места. Тогда дополнительную рабочую поверхность стоит спрятать в ящик кухонной стойки или тумбы.

При этом столешницу можно сделать и раздвижной, состоящей из 2 сегментов. Фиксируется данная конструкция с помощью специальной рамки.Она представляет собой 2 отрезка, расположенных поперек и соединенных между собой продольной планкой. Такое устройство можно собрать из стального швеллера.

К фиксирующей детали прикрепляются выдвижные ящики. В данном случае используются крепления шарнирного типа. В разобранном состоянии внешняя стенка ящика становится опорой для столешницы.

masterpomebeli.ru

Чертежи обеденного стола с поворотной раскладной столешницей. Раздвижной стол

Собирать корпусную мебель одно удовольствие. Все издержки меркнут перед удобством использования предметов, сделанных «под себя». Мы предлагаем вам изучить распространенные конструкции складных обеденных столов, а также технику их сборки, и вы сможете сделать своими руками раскладной обеденный стол.

Из чего будем делать

Главное преимущество раскладных столов — их мобильность, а для этого они должны быть легкими. Ровно в той степени, в которой домохозяйка справится с их трансформацией и перемещением. Вряд ли стол из массива дерева будет легким на подъем, а при небольших габаритах такой материал и вовсе неуместен.

Предполагается использование легких и тонких планок ЛДСП фабричного или самостоятельного распила для создания основы стола.

Для столешниц выбор практически ничем не ограничен. Возможно, вы отдадите предпочтение привычным стружечным плитам, но обратите также внимание на панели МДФ, мебельные щиты или 40 мм кухонные столешницы из ДСП с акриловым или виниловым покрытием. Однако учтите, что у большинства таких материалов изнаночная сторона отличается от лицевой, она просто не выдерживает нормальных эксплуатационных нагрузок. Этот момент может иметь определяющее значение в некоторых конструкциях столов.

Поворотный, раздвижной или классическая «книжка»

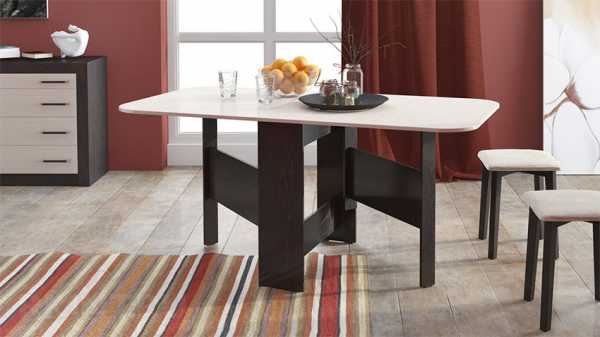

Способов трансформировать столешницу придумано поистине много. Самый простой и многим знакомый из них используется в столе-тумбе, имеющем две подъемные столешницы на рояльных петлях и поворотные ножки как опору для них. Стол не всегда удобен: сидящему у центральной секции попросту некуда деть колени, к тому же при раскладывании его часто приходится отодвигать и поворачивать. Эстетическое значение у такой мебели почти нулевое, но «книжка» — наиболее бюджетный вариант стола.

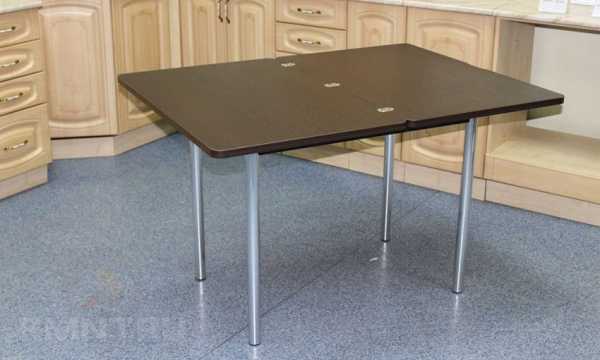

Раздвижные столы имеют жесткую раму с неподвижными ножками. Трансформации подвергается только столешница: она сдвигается в сторону до середины рамы, при этом открытая часть накрывается второй половиной, хранящейся отдельно. Такие столы хороши в просторных обеденных помещениях, трансформация выполняется в несколько простых движений.

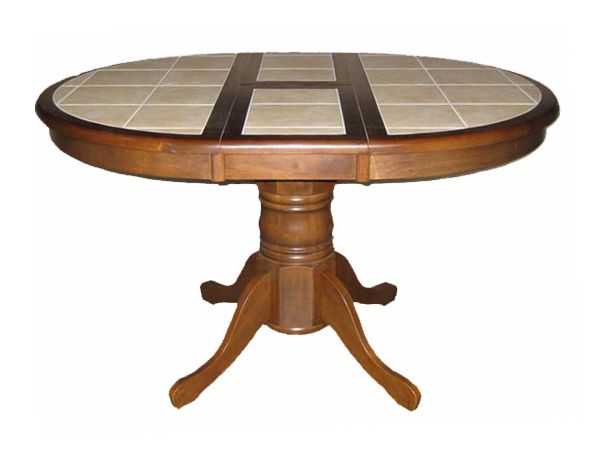

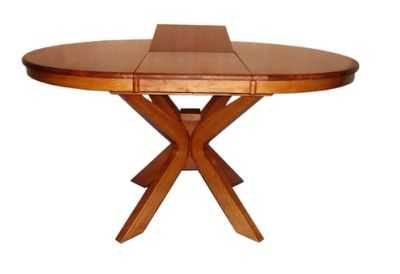

К слову, вариантов раскладки несколько, например, могут сдвигаться края столешницы со вставкой центрального сегмента. Или, например, столешница может быть сложена вдвое на скрытых врезных петлях и откидываться на открытую часть рамы после сдвига. Не обойдите стороной поворотные конструкции, в которых столешница не отъезжает в сторону, а поворачивается перпендикулярно, после чего и дополняется второй половинкой.


Изготавливаем ножки стола

Ножки для «книжки» собираются из трех планок ЛДСП. Две из них скрепляются буквой Г на 60 мм конфирматах. В торце 100 мм рейки для этого необходимо просверлить сквозное отверстие на 4 мм, расширить его сверлом 6 мм на глубину 70 мм, а затем сверлом 10 мм на глубину 60 мм. Другими словами — вручную и поэтапно выполнить фрезеровку под заглубленный конфирмат.

Чтобы столешница не раскачивалась по сторонам, ножку накрывают с торца планкой шириной 100 мм и крепят ее 45 мм конфирматами в трех произвольных местах, скрывая следы предыдущего крепления. Указанный способ скрепления — наименее заметный и самый долговечный, но вы также можете использовать накладные уголки, шканты или стяжки.


Для раздвижного стола подходят ножки из двух сложенных перпендикулярно планок ЛДСП. Между ножками из того же материала собирается прямоугольная рамка, скрепляющая основу стола. Другой, более сложный вариант — собрать из планок шириной 84 мм квадратные короба и стянуть их конфирматами. Такие строгие и неброские ножки подойдут к большинству интерьерных решений, при этом обеспечат хорошую устойчивость и позволят с комфортом вытянуть ноги.



В качестве ножек для всех типов столов вы также можете использовать хромированные трубы или точеные изделия.

Основная рама — все очень просто

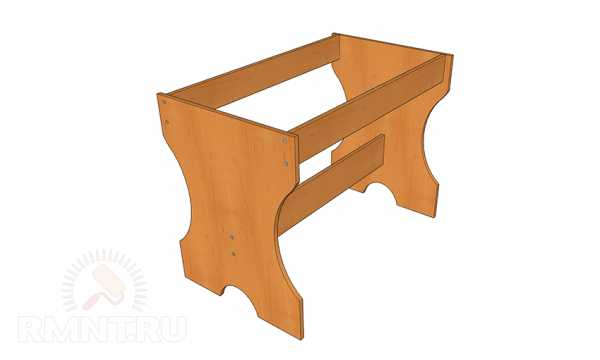

Для раздвижных и поворотных столов основной каркас выполняется из планок ЛДСП шириной 120-200 мм. В общем случае рамка опоясывает ножки по кругу и прячет следы крепления столешницы. Квадратные ножки могут также скрепляться не внешним поясом, а промежуточными вставками. Верхние торцы деталей нужно выводить заподлицо, для придания диагональной прочности возможно добавление перемычек внутри каркаса. Скрепление элементов выполняется мебельными уголками с внутренней стороны.


Общая длина основы должна быть на 40-50% меньше длины столешницы в разложенном состоянии. Ширина выбирается таким образом, чтобы свес столешницы по краям был не менее 100-150 мм.

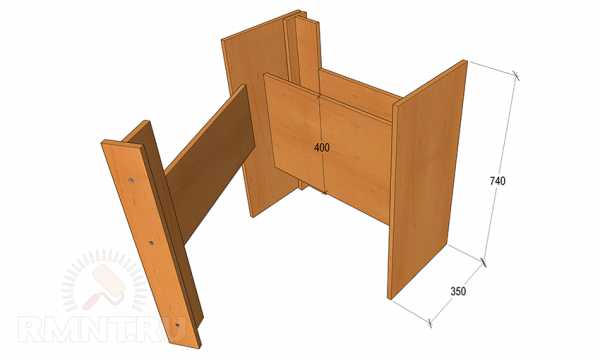

При сборке основания под «книжку» основные размеры имеют более строгую взаимосвязь. Центральный сегмент столешницы определяет общую ширину стола, которая должна быть на 20-25 см меньше длины боковых крыльев. Та, в свою очередь, должна быть меньше высоты стола примерно на 50 мм. Поскольку внутри основы прячутся ножки, когда стол собран, то и минимальная его ширина в сложенном состоянии составляет не менее 300 мм.


Сама основа собирается в форме буквы П и укрепляется одной перекладиной шириной 400 мм по центру на ребро. Возможно крепление изнутри мебельными уголками, но в данном случае лучше предпочесть конфирматы. Петли ножек крепятся не ближе 50 мм к краю боковых стенок.

Секции скрытого хранения

Часто внутреннее пространство основы стола используют для хранения посуды или бытовой химии. Наиболее просто организовать место для хранения внутри раскладной «книжки». Ширину центрального сегмента нужно увеличить на 200-250 мм и использовать вместо одной вертикальной перекладины несколько горизонтальных полок. Также возможен вариант с глухой обшивкой внутреннего короба и установкой дверец на торцах основы.



Из-за сложной формы ножек дверца будет шире короба на 100 мм с обеих сторон, поэтому важно запомнить один момент: ручка на дверцу устанавливается с той стороны, где находится ножка стола в сложенном состоянии. Соответственно, под разными крыльями направление открывания дверец и расположение ножек должны быть противоположными.

В раздвижных столах для обустройства ниши достаточно подбить каркас снизу сплошным листом МДФ и добавить несколько поперечных планок для более прочного закрепления днища. Другой вариант — использовать планки каркаса шириной до 400 мм и скреплять основу вдоль по центру. В образованные ниши можно установить ящики на направляющих полного выдвижения.


Варианты устройства столешниц

Столешницу для «книжки» нужно собирать перевернутой, разложив листы ЛДСП на полу и тщательно их выровняв. Крылья соединяются с центральной секцией рояльными петлями, затем выполняется сверловка под шканты для фиксации к торцам основания. Дополнительно нужно предусмотреть ограничители по центру каждого крыла, чтобы от случайного движения ногой ножка не сложилась.


Наиболее универсальный вариант монтажа столешницы раздвижных столов — на ящичных направляющих. Для этого столешница или ее половинки дополняются парой продольных ребер, расстояние между которыми на 20 мм больше ширины корпуса основы. Направляющие могут использоваться как обычные, так и полного выдвижения, длина их должна быть сопоставима со свесом столешницы в разложенном состоянии. Такой монтаж позволяет максимально увеличить размеры разложенного стола, в то же время прочность и устойчивость не ухудшаются.


Если столешница собирается из двух половинок, их можно сложить лицевыми поверхностями друг к другу и врезать в торцы скрытые петли. При таком варианте лицевая поверхность разложенной столешницы всегда остается сохранной, то есть отдельные ее части не будут иметь разной степени потертости.


Также очень полезны металлические шканты в торцах разных сегментов столешниц, что обеспе

tehace.ru

Стол трансформер своими руками 300 фото, чертежи, инструкции

Чтобы решить дефицит пространства, мы идем на разные хитрости. В частности для этой цели служит многофункциональная мебель. В этой статье рассмотрим, как сделать стол трансформер своими руками. Задача, прямо скажем не самая простая, но некоторые интересные варианты удалось найти.



Возможно, вас заинтересуют столики для пикника, это пожалуй легче всего сделать самостоятельно. Также представлены несколько журнальных столиков трансформеров, обеденный, компьютерный, трансформируемый стол кровать и даже стремянка. В общем, если есть желания сэкономить пространство, всегда можно что-то придумать.

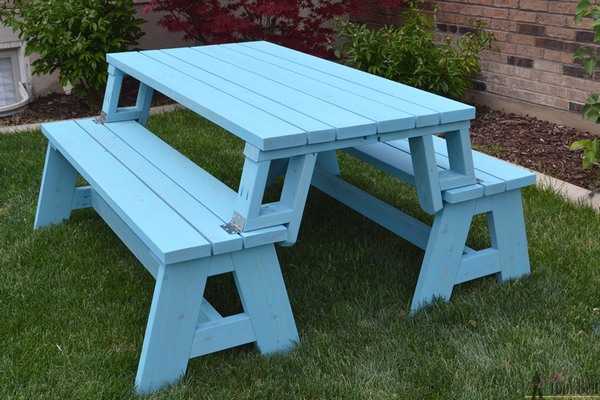

Стол трансформер для пикника своими руками

Вариант 1



Пикник, мероприятие эпизодическое, поэтому удобно использовать мебель, которую легко складывать и транспортировать. Есть разные варианты, здесь показан пример, как сделать стол трансформер для пикника своими руками из недорогих материалов и за короткое время. По сути, это две скамейки, которые, если сдвинуть вместе и повернуть спинки, превращаются в удобный столик. Никаких сложных секретных механизмов, один болт крепления служит поворотным шарниром, второй болтик – фиксатором. Все гениальное просто.

Еще одно замечание, ширина этого столика 1,20м, это чисто из экономии, хотя большинство взрослых размеров 1,80м. Вы можете сделать стол длиннее, добавив опоры. Смотрите пошаговые фотографии и схемы, в сборке нет ничего сложного.

Источник фото www.ana-white.com/2011/05/picnic-table-converts-benches

Вариант 2



Этот вариант стола трансформера для пикника немного сложнее, но принцип похожий. Удобный столик превращается в две симпатичные скамейки. Отличается способом крепления и формой скамеек, как видите, здесь крепление столешницы идет внахлест, если такой способ для вас не очень удобный, можно изменить размер крышки стола. Порядок сборки смотрите на пошаговых фото.

Источник фото www.buildsomething.com/plans/P5DAC6A8E2D6C2FA7/ConvertiblePicnicTableandBench

Складной столик своими руками

Очень простая переносная конструкция, можно использовать как столик для ноутбука или как детский столик, в общем, вещь полезная. В отличии от обычного стола, его легко можно сложить пополам и пока нет необходимости, положить у укромное место.

Столиком удобно пользоваться, при давлении сверху половинки не разъезжаются, к тому же предусмотрена ручка для переноски.

Источник фото www.instructables.com/id/Portable-Multipurpose-Table/

Как сделать стол трансформер типа «Акробат»

Что такое система «Акробат?» Это оригинальный многофункциональный механизм, которого, к сожалению, нет в свободной продаже, вы можете купить только готовый стол с этим механизмом. На представленных здесь пошаговых фото показано, как сделать стол трансформер типа «Акробат», то есть механизмом, максимально похожим на оригинал. Преимущество конструкции в том, что она имеет несколько вариантов трансформации столешницы, а также несколько фиксированных положений высоты. Ниже смотрите мастер класс, как изготовит столик своими руками.

Источник фото мебель-трансформер.рф/item/mk-stol-transformer-tipa-akrobat-svoimi-rukami

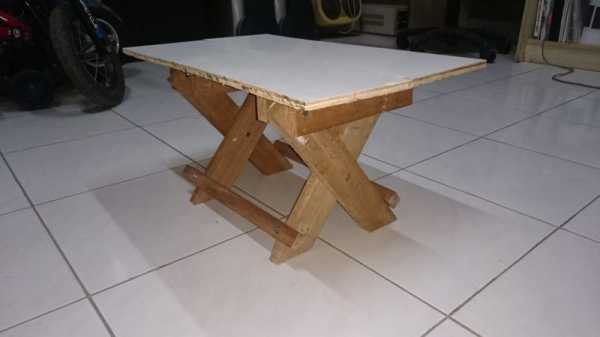

Стол трансформер на козлах

Интересный вариант стола трансформера на козлах. Немного грубовато, но это так задумано, нарочистая простота только подчеркивает стиль столика. Но основное все-таки, это его доступность. Сделать стол можно своими руками из недорогих и простых материалов и для этого не понадобится дорогостоящее оборудование.

Ниже представлены пошаговые фото, где схематично показан порядок изготовления, размеры в футах (1 фут – 0,3048 м).

Источник фото womanadvice.ru/stol-transformer-svoimi-rukami

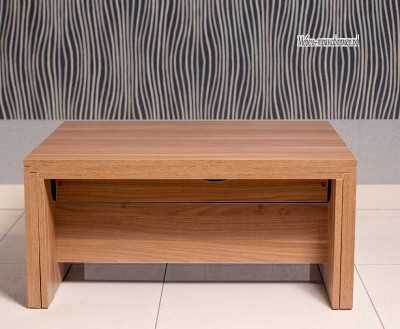

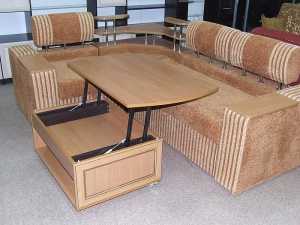

Журнальный столик трансформер своими руками













Основное предназначение столов трансформеров – экономия пространства, поэтому они идеально подходят для небольших помещений. Как видите, этот вариант хорошо вписался в обстановку «хрущевки». Чтобы сделать журнальный столик трансформер своими руками, прежде всего, понадобится механизм трансформации. Конечно, теоретически можно сделать все, даже специальный механизм, но проще все-таки купить, а уже остальную часть сделать самостоятельно. То, что это реально, смотрите на пошаговых фото.


Источник фото мебель-трансформер.рф/item/zhurnalnyj-stol-transformer-svoimi-rukami

Компьютерный стол трансформер

Многие предпочитают работать за компьютерным столом стоя, по разным причинам, в основном, конечно, из-за здоровья, долгое сидение способствует развитию разных неприятных недугов. Современные производители, естественно, мониторят ситуацию, так что специальный стол купить не проблема, но вряд ли вы купите хороший компьютерный стол трансформер меньше чем пол тысячи долларов.

Поэтому предлагаем сделать такой оригинальный вариант своими руками. Как видно на фото, фишка в специальном противовесе, с помощью которого сможете регулировать высоту столешницы. Как видите, схема не сложная, но на конечном этапе необходимо все тщательно отрегулировать.

Источник фото womanadvice.ru/stol-transformer-svoimi-rukami#ixzz4M90yzHHb

Многофункциональный стол трансформер своими руками

Интересный столик, нашел на двух сайтах. Правда весь процесс, как сделать многофункциональный столик трансформер своими руками показан в схемах и с подписями на английском, но фотографии более менее понятные. Если что, внизу, под пошаговыми фото ссылки на источники, так что детали можно уточнить. Конструкция разработана в Fusion 360, чтобы упростить работу, там также можно проектировать механику для стола. Чем привлекателен проект, никаких лишних наворотов, трансформация проводиться практически в одно движение. В общем, если любите комфорт, стоит попробовать.

Источник фото www.instructables.com/id/Transforming-Bar-Desk/
И еще один источник mozgochiny.ru/idey-dlya-doma/stol-transformer-svoimi-rukami/

Стол кровать трансформер

В стол можно превратить практически любую мебель – шкаф, диван, даже настенную полку, так почему не сделать стол кровать трансформер своими руками. Вот, например, неплохая конструкция, состоящая из каркаса рамы кровати и соответственно столешницы. К тому, если немного подработать, можно еще и второй ярус приделать или шкафчик, тоже удобно. Ниже показана схема, как происходит трансформация, ну а процесс сборки на пошаговых фото.

Источник фото mebel-sam.net.ua/novosti/item/115-transformer-krovat-stol-svoimi-rukami

Стул трансформер своими руками

Классический проект стула, легко трансормируемого в удобную стремянку. В интернете есть разные варианты, этот, сделанный из фанеры, может не самый простой, но симпатичный, мне понравился и пошаговые фото довольно подробные. Здесь использовался метод Folding, то есть все из одной заготовки, когда чертеж делается в натуральную величину. Весь смысл в том, что в деталях прорезаются пазы, вершина будет на другой стороне обрабатываемой поверхности, и получается как бы чертеж в натуральном виде. Затем наносится клей или можно использовать липкую ленту, такм что после того, как сделали отверстия заготовку не надо будет разделять на отдельные части. Так что на основе этого метода можно работать с лакированными деталями, пленками на основе пластика и т.п. В общем, не буду подробно рассказывать про метод складывание, тут статья нужна и не маленькая. А если кому-то интересно, напишите в комментах, расскажу более подробно:)

Источник фото www.woodworkersjournal.com/build-convertible-step-stool-chair/

Схемы и чертежи столов трансформеров

Столы трансформеры 100 фото

novamett.ru

Раздвижной стол своими руками

Раздвижной стол своими руками Уважаемые посетители сайта «В гостях у Самоделкина» из представленного автором материала вы узнаете, как самостоятельно сделать раздвижной стол с наборной столешницей из поддонов.

Данный стол создавался с расчетом установить его на свежем воздухе, как обеденный для всей семьи. Сначала автор хотел купить подобный стол в магазине, но когда увидел цены, то моментально передумал, потому как цены были очень завышены при низком качестве изделия.
Так что мастер приехав домой приступил к разработке собственного проекта стола, а в качестве материала использовались бесплатные поддоны и доски с брусом имеющиеся в наличии. Таким образом стол сделанный своими руками получился практически бесплатный, а самое главное компактный, аккуратный и приятный на вид.

Вначале был составлен 3D чертеж в компьютерной программе, затем было найдено в округе 8 поддонов, которые разобрались потом на отдельные дощечки и пропущены через рейсмус, зашлифованы, чтобы не было заусенцев и прочего.

И так, давайте рассмотрим, как сделать раздвижной стол?

Материалы

1. поддон 8 шт
2. доска 25-35 мм
3. саморезы
4. столярный клей
5. лак

Инструменты

1. дисковая отрезная пила
2. стационарная циркулярная пила
3. ножовка
4. рейсмус
5. шуруповерт
6. молоток
7. линейка
8. карандаш
9. дрель
10. кисть

Пошаговая инструкция по созданию раздвижного стола с наборной столешницей своими руками.

Сначала автор экспериментировал немного с конструкцией, а потом конкретно решил что стол обязательно должен быть именно раскладной, вот первые фото.

Далее была произведена заготовка поддонов в количестве 8 шт, они были разобраны на отдельные дощечки.После чего был составлен 3D чертеж при помощи специальной компьютерной программы.Так же в комплект стола входят еще 4 табурета.Вот такой замечательный раскладной стол с табуретами получился у автора, ножки покрашены в черный цвет и более похожи на металлоконструкцию, а сидение табуретов изготовлены из бруса. Поверхность столешницы покрыта лаком. Стол по сути получился практически бесплатным, что немаловажно в наше время, когда даже на товар сомнительного качества цены взвинчивают до некуда... Так что делайте сами, думайте сами) "Как в той песне"

Пошаговая инструкция вам представлена, так что берем и делаем. Дерзайте друзья!

На этом все, всем Большое спасибо за внимание!
Заходите в гости почаще и не пропускайте новинки в мире самоделок!


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
