Столбчато-ленточный фундамент своими руками: пошаговая инструкция

Содержание статьи

• 1 Особенности конструкции
• 2 Пошаговая инструкция по устройству
  • 2.1 Расчет
  • 2.2 Разметка
  • 2.3 Копка ям под столбы
  • 2.4 Армирование столбов
  • 2.5 Заливка подошвы
  • 2.6 Опалубка под столбы и засыпка
  • 2.7 Заливка столбов
  • 2.8 Гидроизоляция
  • 2.9 Траншеи под ленту
  • 2.10 Опалубка ленты
  • 2.11 Армирование ленты
  • 2.12 Бетонирование ленты
  • 2.13 Распалубка и гидроизоляция
• 3 Типичные ошибки

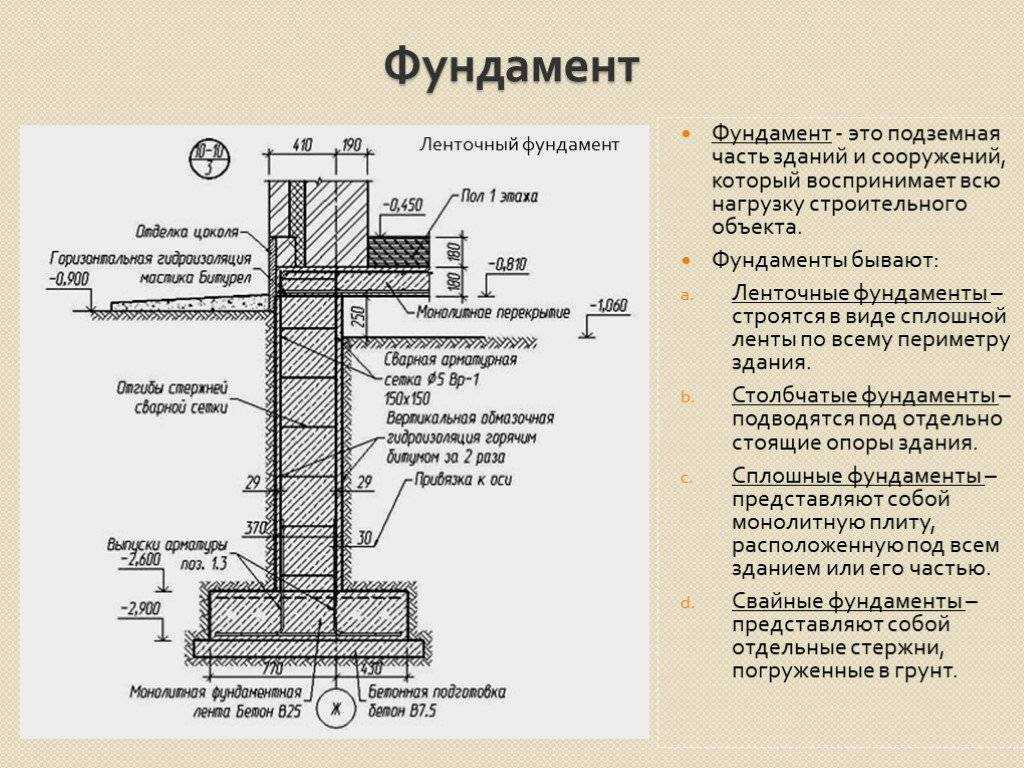

В строительстве для малоэтажных домов применяются всего четыре основных типа фундаментов: ленточные, столбчатые, свайные и плитные, но в каждом типе могут использоваться несколько вариантов, которые отличаются по конструкции и виду материалов. Выбор конкретного вида устройства фундамента осуществляется для каждого здания индивидуально и зависит от следующих факторов: вида и характеристик грунтов на участке строительства, рельефа местности, наличия грунтовых вод и глубины промерзания грунта в данном климатическом регионе, веса здания.

В некоторых случаях принимаются также сочетания основных типов основания, и один из таких вариантов – комбинированный ленточно-столбчатый фундамент. Мы определим особенности его конструкции, рассмотрим, как можно соорудить столбчато-ленточный фундамент с пошаговой инструкцией, и сделаем разбор типичных ошибок и заблуждений.

Особенности конструкции

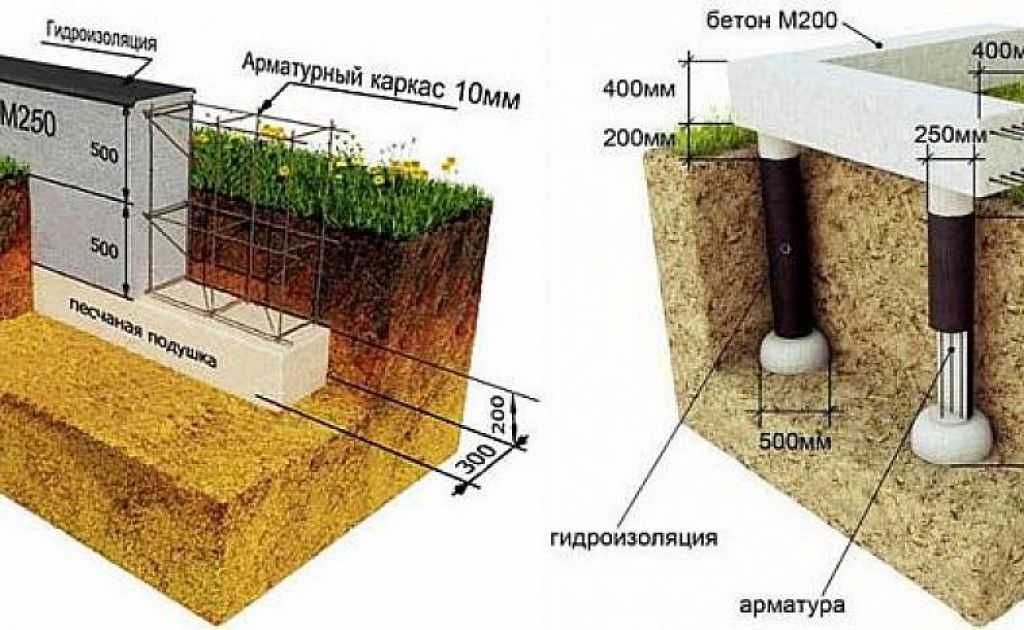

Обычный столбчатый фундамент представляет собой конструкцию в виде отдельных столбов, чаще прямоугольной формы, которые устанавливаются под такими несущими элементами здания, как колонны или стойки. Традиционный ленточный фундамент устраивается в виде протяженной ленты, на которую  опираются несущие стены. Если совместить эти два типа фундаментов, то получится конструкция, похожая на свайный фундамент с ростверком, объединяющим сваи. Однако столбчато-ленточный фундамент имеет принципиальные отличия от свайного, которые заключаются в следующем:

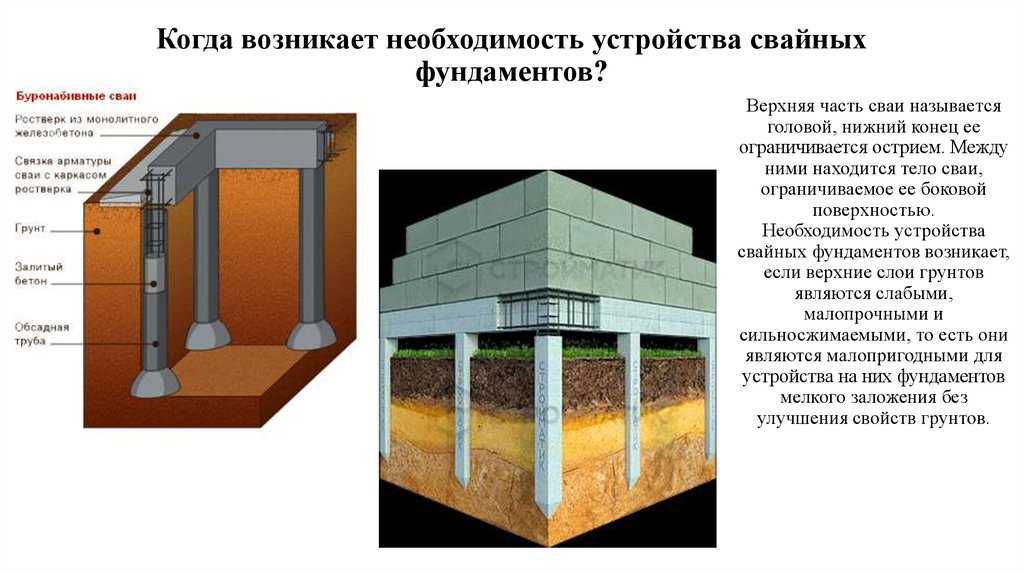

• Cвайные фундаменты используются преимущественно в грунтовых условиях со слабыми грунтами, имеющими невысокую несущую способность. Функция сваи заключается в том, что она должна пройти сквозь слой слабого грунта и найти опору в слое с высокой несущей способностью. Чтобы найти этот слой делают геологическое исследование. Поэтому длина свай может достигать 10-ти и более метров. Столбчато-ленточные фундаменты применяются в грунтовых условиях с нормальной несущей способностью основания, при этом заглубление столбов в грунт должно составлять величину, которая всего лишь на 200—250 мм превышает глубину сезонного промерзания грунта, то есть в пределах 1,5 – 2,0 метров.
• Сваи передают нагрузку от здания через нижнюю и боковую поверхность. В отличие от свай, столбы в столбчато-ленточном фундаменте передают нагрузку только через подошву.
• Поперечное сечение свай в большинстве случаев гораздо меньше, чем поперечное сечение подошвы столбов.
• Свайные фундаменты могут применяться практически для любых зданий и сооружений, ленточно-столбчатые фундаменты используются преимущественно для легких строений – одно и двухэтажных жилых домов – каркасных и каркасно-щитовых, деревянных из бруса или бревна, из СИП-панелей, для домов из газобетона, газобетонных и пенобетонных блоков, бань, гаражей, заборов  и т.
  п.

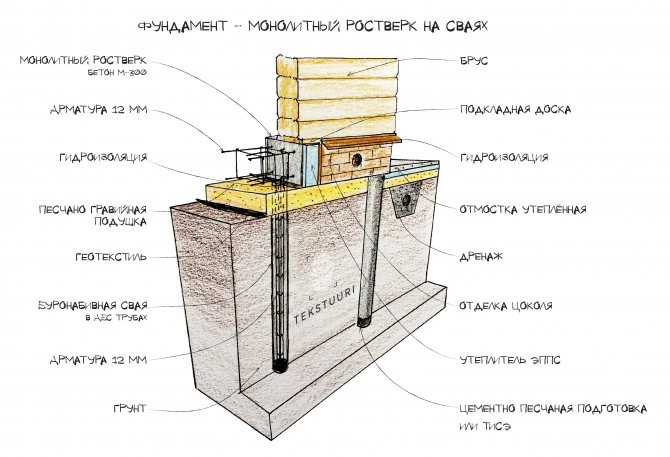

Единственное общее у этих двух типов фундаментов – это ростверк или лента, которые связывают отдельные опорные элементы конструкции. При этом в ленточно-столбчатом фундаменте лента выполняет те же функции, что и ростверк в свайном – играет роль многопролетной балки на опорах, передающей нагрузку от стен здания на столбы, которые в свою очередь передают нагрузку на грунт. В этом и кроется одно распространенное заблуждение: ленту в ленточно-столбчатом фундаменте считают элементом, который передает часть нагрузки на грунт наряду со столбами.

Важно!  В ленточно-столбчатом фундаменте лента не передает нагрузку на грунт, поэтому при расчете не следует учитывать ее площадь. При подборе количества и размеров столбов учитывается только площадь их подошвы. Кроме того, при устройстве ленты нужно предусматривать подготовку из слоя пенопласта, которую укладывают под ленту, чтобы смягчить воздействие грунта на ростверк при морозном пучении на пучинистом грунте.

Вместо пенопласта, можно делать слой песка, который затем удаляется из под ленты, тем самым образуется воздушный зазор. Лента должна висеть!

С тем, что лента в столбчато-ленточном фундаменте играет роль висячего ростверка, связан и характер ее армирования. Лента армируется пространственным каркасом, в котором и верхние и нижние арматурные стержни рабочие.

Пошаговая инструкция по устройству

Устройство ленточно-столбчатых фундаментов производится в следующем порядке:

Расчет

Расчет и подбор количества, габаритов столбов, их расположения. Для расчета нужно иметь: проект дома с точными планировками и данными о конструкции стен и перекрытий, сведения о типе грунтов, глубине промерзания и снеговой нагрузке в регионе строительства. Пример расчета можно посмотреть здесь: ссылка.

Разметка

Разбивка осей здания и расположения столбов в натуре на участке строительства. Разбивку следует производить с использованием точных геодезических приборов – теодолита, нивелира, лазерного уровня, построителя точек и лазерного дальномера, также используют метод диагоналей.

Совет:  Так как от точности разбивки осей будет зависеть правильность всей последующей постройки (по СП 126.13330 «Строительная геодезия» допускается погрешность при разбивке не более 10 мм), то если нет навыков обращения с такими приборами, лучше обратиться к специалистам-геодезистам.

Оси здания закрепляются на участке с помощью обносок, которые забиваются в грунт на расстоянии 1,5 – 2 метра от края траншей или котлована и выравниваются по единому уровню с помощью нивелира или лазерного уровня. После закрепления осей на обносках можно по мере надобности натягивать разметочные шнуры, которыми отмечают оси здания, наружные и внутренние грани лент и столбов.

Подробно про разметку тут: ссылка.

Копка ям под столбы

После разметки осей здания и мест расположения столбов и траншей приступают к откопке ям для столбов. Глубина заложения и размеры столбов должны быть определены ранее при расчете фундамента. В случае, когда по расчету габариты подошвы столба позволяют при откапывании разместиться в яме и работать там, стенки ямы можно сделать вертикальными. Если же габариты подошвы небольшие, то ямы откапывают с откосами. Вынутый грунт следует складировать поблизости от котлована – он понадобится в последующем для обратной засыпки.

На дно ямы укладывается опалубка для подошвы — пленка с запуском на стенки на дно, рубероид по кругу, который прикрепляется к стенке обычными гвоздями. Опалубка нужна чтобы бетон не пересыхал.

Армирование столбов

Изготовление каркасов и сеток для армирования столбов. Столб армируется пространственным каркасом на всю высоту, и сеткой, которая укладывается по подошве. Для вертикальных стержней каркаса следует использовать арматуру диаметром 12—14 мм класса А3 по старой маркировке или А400 по новому стандарту. Длина каркаса принимается с учетом того, что стержни должны выступать над верхней плоскостью столба на 250 мм для связи с лентой, и быть загнуты снизу для установки на сетку подошвы. Для поперечных хомутов пространственного каркаса можно применять арматуру диаметром 6 или 8 мм класса А1 (А240).

Для пространственного каркаса достаточно 4-х стержней, нижние концы которых необходимо отогнуть под прямым углом на 200 мм каждый для установки на сетку и привязки к ней. Хомуты устанавливаются через 300 мм по высоте каркаса. Для сетки нужно использовать арматуру диаметром 10—12 мм класса А3 (А400), стержни которой связываются с ячейкой 150х150 мм. Все соединения стержней между собой и с хомутами осуществляются с помощью вязальной проволоки. Снизу под сетку устанавливаются пластиковые проставки («стаканы»).

Заливка подошвы

На дно ямы укладывают арматурную сетку с привязанным к ней вертикальным пространственным каркасом. Сетка должна быть уложена на специальные инвентарные пластиковые подкладки, обеспечивающие защитный слой бетона.

Нижняя часть заливается бетоном на проектную толщину, обязательно используется глубинный вибратор для уплотнения смеси. Каркас перед бетонированием  надежно фиксируют путем укладки поверху ямы доски, которую прижимают к грунту кирпичом или другим грузом, а стержни каркаса привязывают проволокой к этой доске.

Опалубка под столбы и засыпка

Для изготовления опалубки под столбы используют деревянную доску, фанеру, листы ДСП или ОСП.

Важно! Так как для приготовления бетона используется щебень, песок, цемент и вода, то в составе готовой бетонной смеси образуется так называемое цементное молоко – жидкая субстанция цемента в воде. Если залить бетон в яму без опалубки, что иногда допускают неграмотные строители, то цементное молоко будет просачиваться в грунт, ухудшая тем самым прочностные качества бетона. Поэтому все бетонные конструкции должны сооружаться в надежной опалубке, даже если столб без уширения внизу.

Поверх армокаркаса устанавливается, ранее изготовленная опалубка. Сверху она закрывается пленкой, которая по периметру крепится строительным степлером. Пленка нужна, чтобы в опалубку не попал мусор и грунт.

Далее производится обратная засыпка с послойным трамбованием и проливкой водой через каждые 15 см ручной трамбовкой — брус с перекладиной.

Заливка столбов

Немного песка и пыли все же попадет в опалубку при засыпке, чтобы удалить грязь можно воспользоваться старым пылесосом.

Для заливки нужно использовать бетон класса В15—В20 или марки М200—М250. Если бетон замешивается на площадке, необходимо строго выдерживать пропорции смешиваемых компонентов. Для приготовления бетона в бетономешалке следует придерживаться следующих соотношений: для бетона В15 – 1 мешок цемента : 6 ведер песка емкостью 10 литров : 14 ведер щебня : 4 ведра воды. Для бетона В20 соответственно: 1 мешок цемента : 5 ведер песка : 12 ведер щебня : 3,5 ведра воды.

Подробно про пропорции бетона здесь.

Совет:  В первую очередь следует залить столбы, расположенные на углах дома и пересечениях стен. При этом нужно особенно тщательно выверить правильность установки опалубки и каркасов. После заливки бетоном и схватывания на выступающую арматуру крайних столбов можно натянуть разметочные шнуры и по ним регулировать установку опалубки и каркасов промежуточных столбов.

Заливку бетоном столбов нужно выполнять послойно, слоями в 300—400 мм, уплотняя каждый слой глубинным вибратором.

После заливки столбы укрываются той же пленкой, которая была использована ранее для закрытия от мусора.

Гидроизоляция

Поверхности столбов, соприкасающиеся с грунтом желательно гидроизолировать. Это делается с целью защиты от воздействия грунтовой влаги, которое может привести к коррозии и постепенному разрушению бетона и арматуры. Если опалубка снимается для повторного использования, то поверхности столбов покрывают битумной мастикой за два раза, при этом обратная засыпка не производится, но каркасы опалубки должны быть выполнены более прочными. В случае, когда опалубка не снимается, следует предварительно покрыть мастикой поверхности опалубки.

Траншеи под ленту

После того, как все столбы будут залиты бетоном, откапывают траншеи под ленту. Сечение ленты определяется расчетом при проектировании. В зависимости от конструкции стен дома ширина ленты может быть в пределах 300—500 мм, а высота 300—400 мм. Поэтому траншея выкапывается шириной в соответствии с этими размерами, глубина с учетом толщины щебеночной подушки и проктной высотой цоколя. Например, если сечение ленты 400х400 мм, то ширина траншеи должна составлять 450 мм с запасом для установки опалубки, а глубина – 200-300 мм с учетом щебеночной подушки толщиной 200 мм и слоя пенопласта толщиной 100 мм.

Щебеночная подсыпка осуществляется с тщательным уплотнением поверхностной трамбовкой.

Если грунт непучинистый (песок), то поверх слоя щебенки укладывают слой неплотного пенопласта 100 мм. Он служит демпфером при работе ростверка на изгиб, лента получается висячей (опертой на столбы), это принципиальный момент конструкции, так как если опереть ленту на грунт, то столбы как бы повиснут в грунте и получится не столбчато-ленточный фундамент, а ленточный мелкозаглубленный, рассчитывать его нужно соответствующим образом. Возникает вопрос, зачем тогда вообще столбы?

Если же грунт пучинистый (глина), то делается не щебеночная отсыпка, а песчаная, которая удаляется после заливки ленты, в результате образуется воздушный зазор. Получается висячий ростверк, работают столбы, все как и положено.

Подробно: Какой грунт пучинистый а какой нет.

Опалубка ленты

Опалубку под ленты изготавливают из доски или листовых материалов – ДСП, ОСП, фанеры, из которых собирают щиты. Вначале по шнуру устанавливают крепеж из брусков, которые забивают в грунт по краям траншеи с шагом 800—1000 мм. К стойкам крепят щиты, которые дополнительно скрепляют поверху проволочными стяжками или деревянными брусками, а со стороны наружных стенок упорами. Опалубку изнутри обтягивают полиэтиленовой пленкой – это защитит от просачивания цементного молока.

Армирование ленты

Каркас собирается из 4-х или 6-ти рабочих стержней, два (три) из которых должны быть расположены в нижнем поясе ленты, два (три) в верхнем поясе, и хомутов, скрепляющих рабочую арматуру через 400 мм по длине. Количество рабочих стержней зависит от ширины ленты: если балка шириной 300—400 мм, то достаточно 4 стержня, если 500 и более, то необходимо использовать 6 стержней. Для рабочей арматуры применяются стержни диаметром 12—14 мм класса А3 (А400), для хомутов – диаметром 6 мм класса А1 (А240). Каркас изготавливается секциями длиной по 4—6 м, которые укладываются в опалубку с нахлестом, величина которого должна составлять не менее 40 диаметров арматуры. Если арматура диаметром 12 мм, то величина нахлеста должна быть – 480 мм. Места стыков соединяются вязальной проволокой.

Внешние углы и примыкания не допустимо армировать простым загибом арматуры, обязательно перевязывать П-образными и Г-образными хомутами, как на схеме ниже.

Чертеж правильного армирования углов и примыканий ростверка.

Примыкание столба и ростверка перевязывается как на схеме ниже.

Схема соединения арматурных каркасов столба и ростверка.

Подробно: Как правильно армировать ростверк.

Бетонирование ленты

После установки каркасов необходимо отметить на внутренней поверхности опалубки верхнюю плоскость конструкции, которая будет служить ориентиром при бетонировании. Разметку делают с помощью нивелира или лазерного уровня и разметочной ленты – ее прикрепляют к опалубке строительным степлером.

Заливку бетоном желательно произвести за один прием, для чего следует заказать сразу весь нужный объем на заводе с доставкой миксером. В этом случае гарантированно будет обеспечена нужная марка бетона М200 или М250. При заливке нужно использовать глубинный вибратор для уплотнения смеси, после заливки загладить поверхность конструкции с помощью терок.

Распалубка и гидроизоляция

Снимать опалубку можно после достижения бетоном 70 % проектной прочности. При теплой погоде это происходит через 2—3 недели после заливки.

Важно: Во время набора бетоном прочности необходимо за ним ухаживать: накрывать фундамент полиэтиленовой пленкой, при жаркой погоде периодически поливать водой, не допуская растрескивания поверхности конструкции.

После снятия опалубки боковые поверхности монолитной ленты необходимо покрыть в два слоя битумной мастикой для гидроизоляции.

Типичные ошибки

При устройстве ленточно-столбчатых фундаментов допускают следующие типичные ошибки:

• считают ленту частью фундамента, которая работает так же, как и в обычном ленточном фундаменте, то есть передает нагрузку на основание.
  Это, прежде всего, приводит к ошибкам в расчете, а практически к подбору недостаточного количества столбов и неправильному определению площади подошвы;
• неправильная оценка грунтовых условий, характеристик грунтов, что также приводит к ошибкам в расчетах;
• неверное определение глубины заложения фундаментов и расположение подошвы столбов выше глубины промерзания грунта, что приводит к недопустимым деформациям вследствие морозного вспучивания грунта;
• недостаточное армирование рабочими стержнями сеток и каркасов, неправильный выбор диаметра и класса арматуры;
• неправильно перевязывают арматуру в углах и сопряжениях столбов и ростверка;
• несоблюдение рецептуры приготовления бетона, неправильный подбор соотношения компонентов;
• устройство столбов без опалубки.

Плюсом использования столбчато-ленточных фундаментов является определенный экономический эффект – удешевление по сравнению с обычным ленточным фундаментом, но только при самостоятельном выполнении большей части работ, так как трудоемкость выше.

Минусом – ограниченность применения, невозможность сооружения под зданием подвала или погреба.

Столбчатый фундамент своими руками: пошаговая инструкция.

О том чтобы возвести столбчатый фундамент своими руками, владельцы загородных участков задумываются когда необходимо основание под небольшое и/или легкое строение. Этот вид позволяет не только самостоятельно справиться с задачей, но и сократить расходы на строительство, так как в сравнении с ленточным основанием, столбчатый вариант обойдется дешевле в 1,5-2,5 раза.

Содержание этой статьи

• Характерные особенности столбчатого фундамента
• Материалы для строительства столбчатого фундамента
  • Фундамент из бревен
  • Столбики из кирпича
    • Опорно-блочный фундамент, видео:
  • Монолитные железобетонные и трубные столбчатые фундаменты
• Плюсы и минусы столбчатых фундаментов
  • В каких случаях нельзя возводить столбчатый фундамент для дома?
• Как правильно выполнить расчет столбчатого фундамента
  • • Столбчатый фундамент для террасы, видео:
• Пошаговая инструкция по возведению столбчатого фундамента
  • 1. Подготовительные работы
  • 2. Разметка участка под опоры фундамента
• 3. Этапы строительства столбчатого фундамента
  • 4. Гидроизоляция фундамента и обратная засыпка
  • 5. Забирка

Плюсом также является возможность выполнения всех работ без привлечения спецтехники, для которой просто может оказаться недостаточно места или ее использование является экономически нецелесообразным. Существует и ряд других причин, по которым застройщики отдают предпочтение этому виду фундамента: тип грунта, особенности рельефа, возможность использования различных стройматериалов и другие.

Характерные особенности столбчатого фундамента

Столбчатый фундамент состоит из опор, заглубленных не более чем на 1,5 м в грунт (в среднем этот показатель варьируется в пределах 0,5-0,7 м) и выступающих на 0,2-0,5 м над землей.

Устанавливаются столбы не хаотично, а под всеми углами будущего здания, местами пересечения несущих стен и перегородок.

Дополнительные столбы устраиваются под участками, длина которых превышает 3-3,5 м, а также под особо нагруженными конструкциями.

Как правило, расстояние между соседними опорами составляет от 1,5 до 3 метров и определяется общим весом здания и состоянием грунта под ним.

Отличительной особенностью столбчатого фундамента является наличие ростверка, главная функция которого сводится к обеспечению равномерного распределения нагрузки на основание. Для деревянных или каркасных домов в роли этого элемента выступают закладные (обвязочные) бревна или брус, для более тяжелых зданий – используются металлические швеллера и двутавровые балки, или изготавливается монолитная армированная конструкция, заливаемая в предварительно подготовленную опалубку.

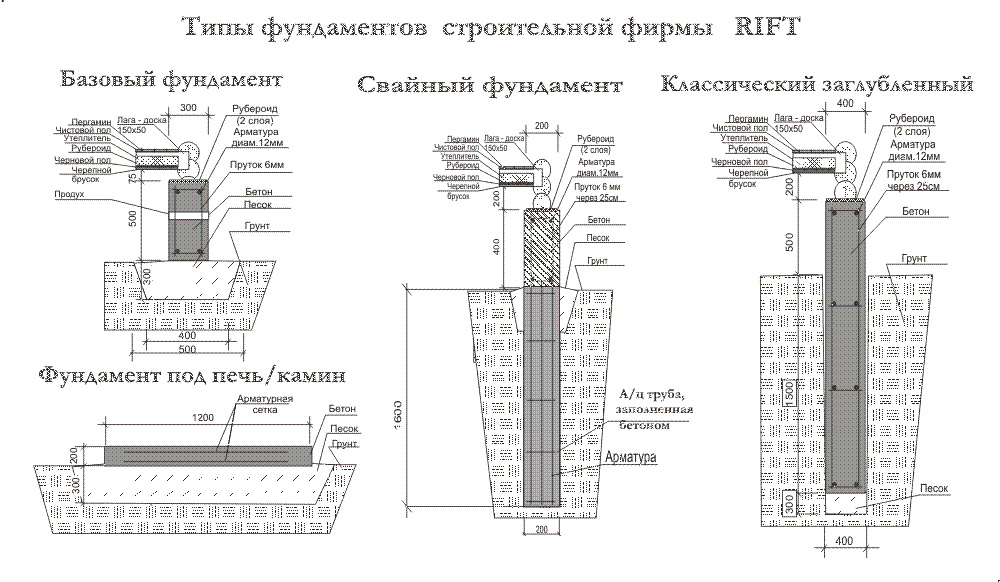

По глубине заложения опорно-столбчатый фундамент может быть:

• мелкозаглубленным, на глубину от 1/2 до 2/3 от глубины промерзания;
• незаглубленным, нижняя точка которого находится на глубине не более 0,4-0,5 метра. Как правило, этот показатель составляет около от трети до половины уровня промерзания.

По способу возведения столбчатые фундаменты делятся на:

• монолитные;
• сборные.

Материалы для строительства столбчатого фундамента

Используемые для возведения столбов данного фундамента материалы, отличаются очень большим разнообразием. Для столбчатого основания дома можно применять:

• асбестоцементные или металлические трубы;
• красный кирпич;
• бутовый или иной природный камень;
• бетон;
• дерево;
• строительные блоки или иные железобетонные изделия и другие материалы.

Но отдавая предпочтение тому или иному материалу, следует правильно рассчитать его несущую способность, которая определяет сечение столбика.

Например, для бетонных или блочных конструкций вполне достаточно 0,4 м, а для бутового камня потребуется уже сделать опору с размером в поперечнике не менее 0,6 м.

Диаметр трубы, используемой для фундамента, составляет всего 0,2-0,3 м – этого вполне достаточно, при условии устройства армированного каркаса в ее полости.

Фундамент из бревен

Деревянные столбики из бревен, из-за их недолговечности и невысокой несущей способности, используются достаточно редко, но вполне рациональны для устройства фундамента под дачный домик, беседку, баню, гараж, или иную хозяйственную постройку.

Бревна диаметром от 150 мм предварительно следует обработать антисептиками и антипиритами, важно также защитить их гидроизоляционными составами, для этого можно даже использовать недорогой и доступный гудрон.

Столбики из кирпича

Более популярным и распространенным материалом для устройства столбчатого фундамента является кирпич, который имеет достаточную несущую способность для того, чтобы на таком основании возвести капитальное строение в один-два этажа по каркасной технологии или из дерева. Подходит и для небольших строений из кирпича с малой толщиной стен.

Но следует учитывать, что использовать можно исключительно полнотелый красный обожженный кирпич, имеющий минимальную влагопоглощающую способность и высокую плотность. Силикатный материал для возведения фундамента не годится.

Как правило, площадь столбика формируется из 4 кирпичей, а перевязка кладки выполняется со смещением – это увеличивает несущую способность. Закладка столбов производится на глубину от 0,5 до 0,7 м.

Перед укладкой первого ряда обязательно должна быть уложена песчано-гравийная подушка толщиной до 20 см, с проливкой цементным молочком – жидким цементно-песчаным раствором.

После заложения фундамента из кирпичных столбов, приступать к возведению стен можно через 2-3 недели – это время необходимо для того, чтобы цементный раствор не только высох, но и набрал прочность.

Опорно-блочный фундамент, видео:

Монолитные железобетонные и трубные столбчатые фундаменты

Бо?льшей прочностью и высокой несущей способностью отличается устройство столбчатого фундамента с использованием бетона. Более простым вариантом считается использование асбестовых или металлических труб, которые устанавливаются в предварительно подготовленные скважины с обязательной песчаной подушкой на дне.

Такой столбчатый фундамент своими руками для каркасного дома является вполне рациональным и надежным вариантом, а его устройство займет не более месяца – до набора полной прочности бетоном.

Большую несущую способность обеспечивает армирование, для которого используются прутки арматуры или заранее изготовленный каркас, устанавливаемый прямо в трубу перед началом бетонирования.

Бетонный столбик можно изготовить и без использования труб – для этого в подготовленные ямы устанавливается опалубка (съемная или несъемная) и армокаркас.

В некоторых случаях, особенно на сложных грунтах или под капитальное строение с довольно большим весом, рекомендуется устройство так называемой «подошвы» или «пяты» – специального уширения в нижней части столба.

Плюсы и минусы столбчатых фундаментов

Главным недостатком столбчатого фундамента считается невозможность устройства подвального помещения в доме. Поэтому если данный фактор является важным, то останавливать свой выбор на этом виде основания не следует. Но в остальных случаях обязательно следует рассмотреть все преимущества и недостатки.

Для частного застройщика или дачника «плюсами» будут являться следующие факты и критерии:

• стоимость, которая составляет от 50 до 75% аналогичного ленточного основания;

• значительно меньший объем земляных работ, так как надо выкопать всего лишь несколько ям, в отличие от длинного и часто глубокого рва по периметру дома;

• с выполнением всех этапов работ вполне можно справиться своими силами без привлечения дополнительной рабочей силы и спецтехники;

• устройство фундамента по частям: столбики можно изготавливать постепенно и необязательно все сразу. Это очень удобно для дачников, имеющих возможность заниматься строительством в выходные дни;

• такой вид фундамента оказывает значительно меньшее воздействие на грунт, что актуально на проблемных участках.

Среди недостатков следует акцентировать внимание на неуниверсальность использования такого вида фундамента, устраивать который можно только под каркасные, деревянные дома и другие строения из легких материалов.

Для кирпичных стен может использоваться только при условии глубокого, более 1,5 м, глубины заложения, но в таких случаях более оправданным является фундамент на сваях, если строительство ведется на сложных грунтах, а также ленточный, с возможностью устройства полноценного подземного уровня.

Для зданий из легких ячеистых бетонов не рекомендуется из-за плохой работы материала на изгиб, что в течение первых лет эксплуатации приведет к образованию продольных трещин на блоках.

В каких случаях нельзя возводить столбчатый фундамент для дома?

Особенно хорошо работает столбчатый фундамент на пучнистом грунте, который весьма опасен для ленточного.

Силы морозного пучения в этом случае оказывают воздействие на значительно меньшую площадь основания дома, что в результате не влияет на прочность строения и его сезонную усадку, по крайней мере, эти явления имеют менее выраженный эффект.

Идеально, конечно, закладку столбов выполнить на глубине ниже уровня промерзания, но такой вариант подходит не для всех климатических зон.

Например, для строительства в регионах с большой глубиной промерзания грунта или в зоне вечной мерзлоты можно сделать столбчато-ленточный фундамент, который возводиться по технологии ТИСЭ.

Главной особенностью данной разновидности основания дома является то, что в грунте на некоторой глубине возводятся столбики, а в качестве своеобразного ростверка, прямо по поверхности земли, устраивается полноценная монолитная лента, строительство которой полностью идентично возведению ленточного фундамента, но с одним отличием: все работы ведутся исключительно на поверхности. Таким образом, обеспечивается необходимая защита от влияния сил пучения на основания.

Конечно, при проектировании капитального загородного коттеджа из камня, кирпича думать о строительстве столбчатого фундамента не приходиться.

Также следует учитывать и геологическую обстановку на участке и знать, что он не подходит для слабых, водонасыщенных, торфяных и глинистых грунтов, для которых характерны горизонтальные подвижки.

В некоторых исключительных случаях их влияние можно нивелировать, например, ростверком, а также при помощи специальных мер, направленных на уменьшение силы трения грунта об опоры. Для этого часто используют различные мастики и смазки, которыми обрабатываются поверхности столбов.

Обязательно нужно уделить внимание и рельефу участка: при наличии больших перепадов высот, от 1,5-2 м и более, останавливать свой выбор на столбчатом фундаменте не только не целесообразно, но и опасно из-за недостаточной устойчивости такой конструкции и склонности ее к опрокидыванию.

Как правильно выполнить расчет столбчатого фундамента

Проектные работы, безусловно, лучше доверить специалистам. Но выполнить расчеты, например, для строительства легкой постройки на дачном участке, вполне можно и самостоятельно.

Но для этого необходимо знать несколько важных данных:

• среднюю глубину промерзания грунта в климатической зоне, в которой планируется вести строительство;

• геологические особенности участка и состав почв;

• гидрологическую обстановку: уровень подземных вод и вероятность паводковых или сезонных колебаний;

• климатические особенности региона и прежде всего, количество зимних осадков, создающих дополнительную нагрузку на конструкцию дома;

• общий вес будущего строения.

От полученных результатов будет зависеть:

• на какую глубину следует закладывать опоры – при этом необходимо учитывать, что предпочтительнее всего расположить нижний край ниже уровня промерзания, а столбы должны возвышаться над поверхностью на высоту 0,2-0,5 м;
• размер сечения, которое также определяется и выбранным для строительства материалом;
• число опор и расстояние между ними. Обязательно столбы должны устраиваться под каждым угловым соединением несущих стен: внешних и внутренних, а также под конструкциями дома, длина которых превышает 3-4 м. Под террасами, печами, крыльцом должны устанавливаться локальные опоры, которые независимы от основной конструкции, то есть не объединяются вместе с ними одним ростверком.

Столбчатый фундамент для террасы, видео:

Пошаговая инструкция по возведению столбчатого фундамента

1. Подготовительные работы

До того как приступить к строительству столбчатого фундамента, впрочем, как и любого другого, следует подготовить площадку. Убирается весь мусор, выкорчевываются пни и обязательно срезается верхний слой почвы на глубину не менее 20 см, при этом выходя за пределы будущего периметра строения на 2-3 метра.

На следующем этапе выполняет, так называемая планировка участка, суть которой заключается в корректировке его по горизонтальному уровню с одновременным срезанием всех бугров или, наоборот, засыпкой ям и других неровностей, для чего можно использовать песчано-гравийную смесь.

В тех случаях, когда планируется возвести столбчатый фундамент под баню своими руками, то удобнее все стройматериалы иметь под рукой – в этом случае сразу после того, как основание наберет прочность – надо приступать к укладке венцов.

Особенностью столбчатых фундаментов является тот факт, что их нельзя долго держать без нагрузки, а тем более оставлять в таком виде «зимовать» – весной все опоры просто могут «взойти» на поверхность.

2. Разметка участка под опоры фундамента

Данный этап работ относится к одним из самых ответственных, так как от него во многом зависит не только правильность возведения фундамента, но надежность и долговечность самого дома. А суть его заключается в точном переносе с бумаги на участок всех расчетных данных и прежде всего, мест под установку столбов.

Первой устанавливается обноска, представляющая собой угловые столбы, установленные равноудалено на расстоянии 1-2 метра от периметра будущего дома для закрепления основных осей конструкции будущего здания. Они будут служить ориентиром для нанесения на территории всех элементов фундамента и их точных размеров.

После того как определено местоположение основных угловых опор, следует перенести на местность и остальные.

3. Этапы строительства столбчатого фундамента

Сначала следует подготовить ямы для установки опор. При этом копать их можно ручным способом или арендовать для выполнения этой работы экскаватор. Глубина ям должна быть на 15-20 см глубже, чем нижняя часть столбов – это необходимо для устройства песчаной подушки.

Кроме того, по ширине они должны быть шире будущих опор на 30-50 см в каждую сторону, для того чтобы можно было свободно вести строительство и, при необходимости, установить опалубку.

Следующий этап – укладка песчаной подушки, которую обязательно следует утрамбовать, увлажняя водой.

Но, если будет возводиться монолитная конструкция, подушку лучше всего «закрепить» цементным молочком – это убережет бетон от потери влаги.

Если возводиться сборный вид столбчатого фундамента – можно сразу приступать к работе, а для монолитного потребуется установить опалубку и изготовить армокаркас.

В том случае если выбран трубный вид – то заранее доставленные на участок трубы устанавливаются в подготовленные ямы: асбестовым специальная обработка не требуется, а металлические изделия необходимо защитить от коррозии.

После этого в трубы или опалубку устанавливается армирующий каркас и выполняется бетонирование, с обязательным вибрированием смеси – это необходимо для того, чтобы избавиться от воздуха и соответственно, от формирования пустот в монолите, что не преминет сказаться на прочности опор.

Для того чтобы обеспечить равномерное распределение нагрузки на грунт и придания дополнительной прочности и устойчивости, столбчатые фундаменты возводятся с ростверком, монолитным или металлическим, который часто называют рандбалкой, или в виде обвязочного бруса, что чаще используется при строительстве деревянных или каркасных домов.

Но до того как приступить к установке ростверка обязательно нужно проверить уровень выступающих частей опор и при необходимости – выполнить корректировку по высоте.

4. Гидроизоляция фундамента и обратная засыпка

Нет ничего страшней для любого фундамента, чем воздействие подземных, а также ливневых и паводковых вод. Поэтому необходимо позаботиться о проведении профилактических мероприятий по защите основания дома. Для этого выполняют его гидроизоляцию как подземной, так и наземной частей, а также и ростверка.

Для опор наиболее эффективным является использование обмазочных составов, например, битума. Для ростверка, особенно для изоляции верхней его части от стен дома укладывается рубероид.

Далее можно приступать к работам по обратной засыпке пазух, образованных стенками ям и опорами фундамента. Для этого можно использовать выбранный ранее грунт, но лучше – песчано-гравийную смесь.

Выполняется эта операция поэтапно: насыпается сначала слой 30-40 см и утрамбовывается, затем все повторяется.

5. Забирка

Дома, стоящие на сваях или опорных столбах лишены подвала, но у них есть забирка, являющейся пространством между поверхностью земли и нижним перекрытием дома.

Гидроизоляция фундамента своими руками. — здесь больше полезной информации.

По сути – это своеобразный цоколь дома и он должен быть соответствующим образом оформлен. Но, следует учитывать, что кроме эстетической функции, эта конструктивная часть дома выполняет и практические, а именно – защищает от попадания в подпол пыли, грязи, а главное, холодного воздуха.

А для того чтобы обеспечить необходимую вентиляцию, предусматриваются специальные отверстия – продухи. Кроме того, часто через забирку производиться прокладка инженерных сетей: водопровода, канализации.

Вас заинтересует эта статья — Водопонижение грунтовых вод на строительных площадках.

Для возведения стен забирки можно использовать любой материал, но чаще всего это камень или кирпич, которые в дальнейшем можно облицевать керамической плиткой, декоративной штукатуркой, установить даже вентилируемый фасад или выбрать иной вид декоративной отделки.

Но до того как приступить к устройству забирки, надо сделать стяжку, толщина которой редко превышает 15-20 см – она и станет опорой для стен.

Так как забирка – это цоколь дома, то ее высота не должна быть менее 30-40 см. Но следует учитывать, что этот параметр определяется высотой ростверка и верхней части столбов. Этот факт следует учитывать особенно при строительстве на заболоченной местности или на территории с сезонными паводками. Кроме того, дом на высоком цоколе всегда выглядит более внушительно и монументально.

пошаговая инструкция постройки с самого начала своими руками, комбинированный вариант

Выбор типа фундамента определяется, в первую очередь, характеристиками грунта. Там, где из-за его нестабильности нет возможности использовать классическую ленточную основу, часто прибегают к комбинированным системам. Этот вариант представляет собой столбчато-ленточный фундамент.

Особенности

Столбчато-ленточный фундамент сочетает в себе основные черты двух типов фундаментов — столбчатого и ленточного. Такой комбинированный вариант позволяет возводить достаточно тяжелые объекты на неустойчивых грунтах.

В роли опорных элементов в этой системе выступают сваи, которые вбиваются в грунт ниже промерзания грунта и опираются на твердые слои грунта, минуя мягкие. Бетонное ленточное основание принимает на себя нагрузку объекта, равномерно распределяя ее между сваями.

Лента связывает столбы, не оказывая давления на землю.

Эти типы оснований подходят для неустойчивых грунтов, подверженных пучинистости. В первую очередь это глинистые и мелкопесчаные почвы, органогенные почвы (заболоченные, торфянистые), предварительно дренированные и осушенные. Кроме того, использование свай позволяет вести строительство на участках с перепадом высот. Иными словами, использование свайно-фундаментного основания позволяет сделать пригодным для строительства практически любой участок.

Ленточный фундамент на столбах по своей организации аналогичен аналогу на сваях, однако для установки опор не требуется привлекать спецтехнику и бурить глубокие скважины. Это позволяет выполнить монтаж своими руками и уменьшить размер сметы.

Преимуществом столбчатых фундаментов является возможность строительства на «проблемных» грунтах, а также на участках с перепадом высот. Однако устройство такой системы требует точных расчетов.

При отсутствии таких навыков работы лучше доверить дело профессионалам.

Выполнение ленточного основания на столбах не предполагает большого объема земляных работ и дешевле свайных аналогов. Между столбчато-ленточным основанием и монолитной стяжкой должен сохраняться зазор, чтобы минимизировать влияние процесса пучения грунта на фундамент.

Создание фундамента на основе столбов не подходит для влагонасыщенных грунтов (участки, расположенные в низинах или вблизи водоемов, грунты с грунтовыми водами). Для таких участков лучше выбирать свайный фундамент с ленточным основанием.

С самого начала следует определиться с особенностями здания — его размерами, этажностью, используемыми технологиями. От этого зависит материал изготовления столбов, их количество и диаметр.

Обычно столбовые фундаменты в сочетании с ленточным применяются на неустойчивых грунтах и ​​предназначены для небольших одноэтажных домов с мансардой или двухэтажных объектов из легких материалов. Подходящими стеновыми материалами являются пеноблоки и деревянные конструкции (срубы), а также «каркасы», для возведения которых используются канадские и финские технологии.

Дома из газобетона также могут использовать мелкозаглубленный фундамент. А вот кирпичные аналоги требуют углубления столбов и увеличения прочности и диаметра столбов.

Материалы

Опорные колонны могут быть изготовлены из нескольких видов материалов.

Дерево

Доступный и простой в монтаже материал, который, однако, имеет наименьшую несущую способность и короткий срок службы. Этот вариант можно использовать в качестве фундамента для небольших террас, временных построек, коттеджей.

Оптимальным для деревянных столбов является диаметр 120-200 мм. Перед применением опоры необходимо просушить, покрыть водоотталкивающими и антисептическими пропитками. Это увеличит срок службы столбов. В качестве гидроизоляционного материала используется битумная мастика.

Кирпич

Кирпичные столбы очень распространены. Выкладывают мелкозаглубленные столбчатые основания квадратного сечения с шириной стороны 40-50 см.

Бетон

Бетонные элементы представляют собой монолитные или сборно-разборные основания на основе бетона, армированные стальными стержнями. Стандартное сечение в этом случае составляет 400 мм. Такой вариант подойдет в качестве основы для капитального строительства.

Трубы

Трубчатые элементы представляют собой металлические трубы, уложенные в землю и заполненные внутри бетонным раствором. В качестве армирования используется арматура.

Расчеты

Определение количества свай и их длины производится по расчетной документации. Для участков с достаточно устойчивым грунтом достаточно опор длиной 2500 мм. При строительстве объекта на неровной местности высота опоры учитывает перепады высоты грунта. При строительстве на сильноподвижном грунте высота опоры должна быть такой, чтобы она доставала до твердых слоев грунта плюс 15-20 см.

Количество опор можно рассчитать, сложив все нагрузки на фундамент. Для этого рассчитайте нагрузку (вес) 1 м3 стенового материала и умножьте этот показатель на количество кубов всего помещения. Этот коэффициент суммируется с весом пола, потолков, окон и дверей, кровли, а также внутреннего оборудования (мебели, отделочных материалов, оборудования, коммуникаций).

Далее коэффициент нагрузки умножается на коэффициент надежности (это постоянная величина по СНиП). Полученное число нужно разделить на значение несущей способности одной опоры.

Следует учитывать, что необходимо монтировать столбы в углах, точках пересечения перегородок.

Расстояние между столбами выдерживается в пределах 100-250 см. Чем тяжелее объект, тем меньше расстояние выдерживается между опорами. Не рекомендуется увеличивать шаг более чем на 250 см, так как в этом случае снижается прочность готовой постройки.

Для деревянных зданий рекомендуется ставить столбы с шагом 3 м, для зданий из пено- и газобетона — 2 м. Для кирпичных домов этот показатель составляет 1,5-1,7 м. Другими словами, для фундамента дома из пеноблоков среднего размера 9х8 м требуется не менее 16 столбов, а деревянного аналога таких же размеров – 12-14 опор.

Этапы монтажа

В целом строительство столбчато-ленточного фундамента делится на 2 основных этапа: создание системы столбов и заливка малозаглубленного конусообразного основания.

Создание проекта

Строительство любого типа фундамента начинается с создания проектной документации. Этой работе предшествуют геологические изыскания (наблюдение и анализ грунта для поиска оптимального типа фундамента). В проекте содержится информация о несущей способности столбов, их размерах, количестве.

Рассматриваемый тип фундамента может быть мелкозаглубленным и глубоким. В первом случае столбы погружают в землю на 40 см, во втором – на 50-70 см ниже уровня промерзания почвы. Выбор той или иной технологии зависит от типа грунта, наличия или отсутствия грунтовых вод, особенностей строящегося объекта.

Пошаговая инструкция установки не слишком сложна.

Подготовка участка

На данном этапе производится уборка мусора с участка, снятие кома плодородного слоя и выравнивание участка. На глинистых грунтах снимают верхний слой и насыпают слой песка, который утрамбовывают и выравнивают.

Разметка участка

Для этого используйте колышки и моток видимой веревки или нити. Нити необходимо натянуть на расстоянии, которое соответствует ширине будущей ленты фундамента. Важно следить за пересечением нитей в углах; она должна быть строго перпендикулярна. Разметку производят в местах прохода и пересечения внутренних перегородок, в углах, а также в местах, подверженных максимальным нагрузкам.

Создание траншеи и шпунтов под столбы

В месте расположения ленточного фундамента необходимо вырыть траншею глубиной около 400 мм. Ширина траншеи должна быть на 70–100 мм больше глубины.

В местах повышенных нагрузок (согласно проектной документации) делаются пазы, куда потом будут проседать опорные столбы. Их диаметр рассчитывается исходя из нагрузки на фундамент. Чем он выше, тем большего диаметра должны быть столбы. Для создания углубления используется сверло. Если углубление достаточно длинное, то сначала его выполняют дрелью, затем шурупом.

При закладке столбов на глубину более 100 см необходимо соорудить подпорки из прочных досок, которые предотвратят осыпание грунта. Если глубина фундамента менее 100 см, от использования подпорок можно отказаться.

На дно каждого углубления насыпается песок толщиной 10 см. При большей глубине заложения основания толщина песчаной «подушки» достигает 30-40 см.

Установка опор

На этом этапе стойки опускают в подготовленные углубления. Чаще всего используются трубы, которые заливаются бетоном. Предварительно трубы гидроизолируют, например, оклейкой двойным слоем рубероида. После этого трубы до упора уходят в углубления, после чего проверяется их вертикальная направленность.

Следующий этап – армирование трубы. Для этого используется каркас из арматурных стержней диаметром 12-14 мм и вязальной проволоки. Полученный каркас должен на 12-20 см выступать из трубы.

После этого готовится бетонный раствор, который предварительно заливается в свободное пространство между стенками углубления и трубами. Высота заливки около 20 см. Затем заполняется полость внутри труб.

После того, как раствор наберет необходимую прочность, приступайте к монтажу ленточной части. Сначала к выступающим из труб элементам арматуры необходимо приварить каркас из арматурных стержней и вязальной проволоки. Далее собирается опалубка, состоящая из досок шириной около 150 см и толщиной не более 40 мм. Вместо досок можно использовать фанеру, ДСП или листовой металл.

Внутренняя часть опалубки выстилается полиэтиленовой пленкой или специальной мембраной, которые выполняют функцию гидроизоляционного слоя, а также позволяют получить ровную и гладкую поверхность ленточного фундамента после распалубки.

После этого можно приступать к заливке бетона. Заливку следует проводить за один раз (максимальный перерыв в работе 2 часа) строго в горизонтальном направлении. Вертикальная заливка опалубки приведет к появлению швов и трещин в бетоне до затвердевания раствора.

При заливке важно исключить появление в растворе пузырьков воздуха, которые могут отрицательно сказаться на его прочности. Для этого используются вибропогружатели.

После этого бетону нужно дать время набрать прочность, предварительно защитив его укрывным материалом. Как правило, фундамент заливают летом, поэтому не исключена вероятность его пересыхания. Предотвратить это поможет периодическое увлажнение поверхности бетона в течение первых 1,5-2 недель твердения. В холодное время года рекомендуется прокладывать нагревательный кабель по всей поверхности бетона на весь период твердения.

По истечении указанного времени производится демонтаж фундамента, его гидро- и теплоизоляция. Оставшееся пространство траншеи засыпается грунтом, после чего можно приступать к остальным работам.

Информацию о том, как рассчитать столбчато-ленточный фундамент, смотрите ниже.

Фундамент дома своими руками – Бетонная плита Фундамент – Несъемная опалубка – Столб и опора

Существует большое количество типов фундаментов. Просто прогуляйтесь по окрестностям, и вы обязательно найдете много разных интересных решений. В этой статье я обобщил основные типы фундаментов для жилых домов. Для разных типов грунтов подходят разные типы фундаментов. Основной принцип фундамента можно увидеть на иллюстрациях. Если вы не знаете, как правильно заложить фундамент вашего дома, я рекомендую вам обратиться к опытному строителю. Недооценивать этот этап строительства определенно не стоит. В проектах домов и коттеджей мы используем разные типы фундаментов. При необходимости мы обычно изменяем тип фундамента в соответствии с пожеланиями заказчика. Если вы не знаете, какой тип основы использовать, перейдите к этой статье.

Разметка труб бетонного фундамента — Маленький дом Elle

Фундамент из бетонной плиты

Как видно на рисунке, самая глубокая часть этого фундамента находится непосредственно под несущими стенами. Это плита с фундаментом, на котором построена стена. В нашем случае это деревянное здание, поэтому нижний профиль стены крепится непосредственно к бетонному фундаменту. Эти анкеры либо забетонированы, либо наносятся с помощью химического анкера после затвердевания бетона. Часть бетонной плиты также образует основание для пола внутри здания. Отдельные базовые компоненты показаны на рисунке. Бетон под стенами простирается ниже незамерзшей глубины, поэтому нет риска смещения фундамента из-за замерзшей воды в окрестностях. В местах промерзания желательно утеплить фундамент.

Фундамент из бетонной плиты

Трубы бетонного фундамента

Этот фундамент подобен другим бетонным фундаментам. Он проще тем, что использует утрамбовываемую опалубку из бумаги или пластика. В заглубленную форму заливается бетон для создания фундамента. Такую форму мы уже оставляем в фундаменте. Можно купить специальные формы для фундамента из плотной бумаги или использовать, например, толстую водосточную трубу. Мы также можем использовать армирование для укрепления всей конструкции, как показано на рисунке. Заполните бетонный фундамент ниже уровня земли гравием и тщательно утрамбуйте его.

Выкопать яму для фундаментаУкрепить дно котлована и вставить в бетон стальную арматуру для соединения укрепления с будущим бетонным столбомПодготовить форму для фундаментаЗасыпать форму своим материалом, утрамбовать, залить бетоном и отрегулировать положение застежки. Дать высохнуть Бетонные опорные трубыОпорные трубы- House Judy and Elle

Плитный фундамент

Для небольших домов и деревянных построек мы можем выбрать бетонную плиту, одинаково прочную во всех местах. Сначала размечаем площадку под плиту, потом собираем опалубку и продумываем следующие этапы строительства. При заливке бетона нам необходимо постоянно выравнивать плиту, чтобы получить как можно более ровную поверхность. Затем сверху укладываем асфальтовую гидроизоляцию, чтобы предотвратить проникновение влаги из почвы. Мы можем разместить анкеры в мягком бетоне, к которым мы присоединим будущие стены. Как и в других типах фундаментов, перед бетонированием необходимо сделать проходки для возможных инсталляций – воды, канализации, электричества.

Приступайте к возведению других несущих конструкций вашего сарая на застывшей бетонной плите. Просверлите отверстия в нижних балках и привинтите их к резьбовым стержням. Залейте бетон и отмерьте положение резьбовых стержней. Установите стержни в мягкий бетон. Соберите опалубку и закрепите ее от смещения. Край ямы может служить опалубкой. На наклонных площадках хорошей идеей будет опалубка из досок. Используйте гравий прибл. Толщина 10 см / 4 дюйма в качестве опоры для плиты. Выкопайте яму там, где толщина фундаментной плиты составляет не менее 8 дюймов / 200 мм по всему периметру. Фундаментная плита — домик Энн и Марлен

Несъемная опалубка

Фундамент с несъемной опалубкой, показанный на рисунке, является очень популярным решением для фундамента дома. В подготовленную черновую выемку с земляной полосой заливается простой бетон и выравнивается. Это дает ровную основу, на которой можно разместить утраченные блоки опалубки. Важно перед бетонированием добавить арматуру для укрепления фундамента и соединения его выравнивающей плиты с проезжей частью. Асфальтовую гидроизоляцию, предпочтительно в два слоя, можно приварить поверх подготовленной конструкции фундамента. Плоская поверхность утраченной опалубки также идеально покрывается пенопластом. После установки дренажа и других аксессуаров засыпьте и уплотните фундамент. Можно сказать, что бетон, залитый в котлован, образует полосу фундамента вместе с утраченной опалубкой.

Потерянная опалубка

Кирпичный фундамент

Если у нас есть кирпичи или камни для строительства, мы можем построить наше здание на кирпичном фундаменте. Сначала убираем пахотную землю и засыпаем грядку щебнем. Затем мы выравниваем поверхность раствором и укладываем гидроизоляционную полосу асфальта, чтобы предотвратить проникновение влаги в фундамент. Затем мы можем начать строить с кладочным материалом и раствором. Выложенный кирпичом фундамент желательно выровнять раствором и снова уложить асфальтовую гидроизоляцию. На подготовленную таким образом поверхность уже можно устанавливать деревянную фундаментную сетку.

Раскрыть землю ок. 4″/100 мм в глубину и утрамбовать. Это практически формирует основу для кирпичного, каменного или другого фундамента. Основание можно улучшить с помощью бетонной или строительной подушки, в которую можно поместить лист асфальта, чтобы предотвратить попадание грунтовой влаги в более высокие части конструкции. Теперь кирпичный фундамент может быть завершен на такая подготовленная база. В качестве вяжущего можно использовать цемент и известковый раствор. Если есть подходящие камни, используйте их. Вместо классического раствора для скрепления камней можно использовать глинистый грунт, вырытый рядом с участком. Бетонно-кирпичный фундамент

Фундамент из деревянных столбов

Это очень простой тип фундамента. Его преимущество в том, что нам не нужны никакие готовые изделия, мы можем обойтись тем, что найдем в лесу. В выкопанную яму укладываем базовый слой из камней, затем деревянный фундаментный столб, который красим битумной гидроизоляцией, что значительно замедляет деградацию древесины. Выравниваем столб до нужного положения и заливаем бетоном. Следующие этапы строительства могут быть построены поверх этого подготовленного фундамента. Недостатком этого типа фундамента является то, что существует риск деградации забетонированного бруса. Он может начать гнить и постепенно осыпаться. Однако это зависит от уровня влажности, а также от качества древесины. Имеет большое значение, если вы используете высокопрочный дуб или, наоборот, менее прочную еловую древесину.

Вырыть котлован ок. 20 ″ / 500 мм в глубину и 2 ″ / 300 мм в ширину Укрепите дно ямы камнями и залейте их бетонно-цементной смесью. Подготовьте столб в нужное положение, отрегулируйте до конечного положения. Тщательно пропитайте нижнюю часть столба. Залейте бетоном яму со столбом и оставьте сохнуть. Перед окончанием этого этапа убедитесь, что стойка хорошо выровнена. Последним шагом является установка балки пола. Используйте, например. металлическая застежка, чтобы удерживать его на месте. Фундамент из деревянных столбов

. Фундамент из винтовых болтов 9.0006

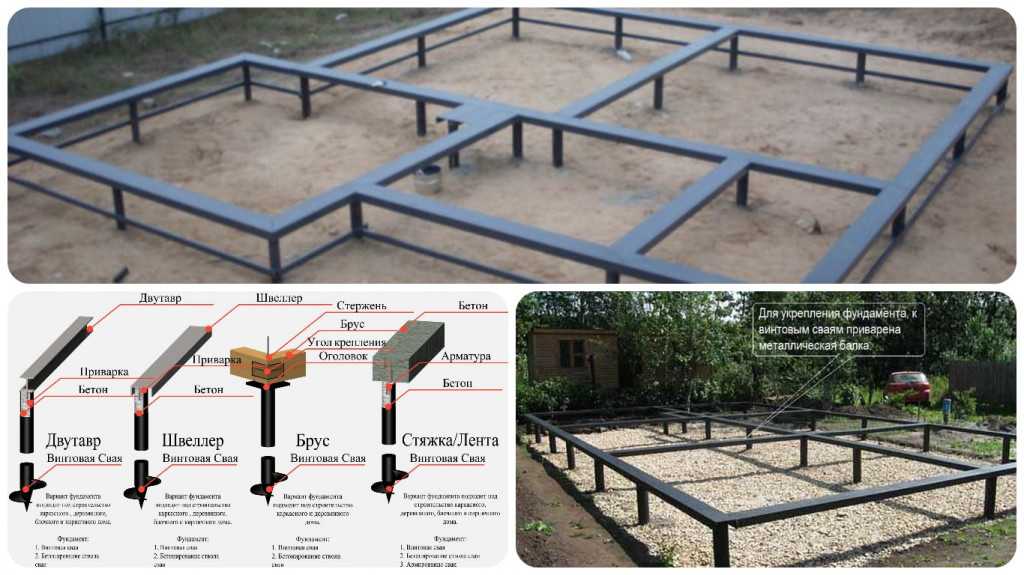

Фундамент на винтовых сваях мы уже описывали, например, в этой статье. Существуют различные размеры земляных винтов. От самых маленьких, которые можно использовать, например, для фундамента террасы, до больших, на которых мы можем построить семейный дом. Перед покупкой земляных шурупов необходимо проверить, подходит ли местность на вашем участке для использования земляных шурупов. Чем каменистее и каменистее почва, тем сложнее установить заземляющие винты. Преимуществом земляных винтов является их скорость установки. Вы можете купить шурупы в большинстве магазинов строительных материалов. Это менее трудоемкий вид фундамента, чем, например, бетонные фундаменты, но он, безусловно, дороже. По сравнению с большинством других типов фундаментов, земляные винты довольно дороги.

Тщательно разметьте положение будущего фундамента. Вставьте стержень, затем удалите его, оставив направляющее отверстие для заземляющего винта. Частично вбейте винт молотком; затем начните ввинчивать его в землю. Продолжайте вкручивать шуруп до необходимой высоты. Надземные части конструкции можно сразу же монтировать. фундамент террас или небольших детских домиков или беседок. Сборный железобетон можно купить разных размеров. Перед их размещением рекомендуется удалить мягкую почву и заполнить ее гравием. Как и в случае с другими типами фундаментов, важно точно выровнять все основания. Возможно, что этот тип фундамента все еще сядет после завершения строительства, но с помощью гевера и прокладок проблема может быть аккуратно решена.

Отрегулируйте сборный блок, чтобы он соответствовал размерам балки. Вы можете убрать немного земли и засыпать в яму гравий. Используйте ручную трамбовку, чтобы затвердеть грунт, создав идеальное основание для блока. Чем глубже фундамент, тем он надежнее. На фотографиях показана процедура для достижения визуально удовлетворительного результата. Сначала копаем фундамент, потом ставим опалубку. В залитый фундамент помещаем столярный анкер, к которому крепим будущую сетку пола. Опалубку можно снять, а пространство вокруг фундамента засыпать гравием. Если деревянные профили должны быть уложены непосредственно на бетон, между деревом и бетоном необходимо проложить гидроизоляционный слой – битумную полосу, чтобы предотвратить деградацию древесины.

После затвердевания бетона снимите опалубку и установите швы пола. Вы также можете добавить гравий в окружающую среду, чтобы создать эстетическую отделку. Подготовьте опалубку для бетонной части фундамента над землей. Важно следить за тем, чтобы замеры были правильными и соответствовали внутренним размерам будущего фундамента.
