Строение динамика сабвуфера: Строение динамика сабвуфера

Содержание

Кроссоверы акустические автомобильные: виды, назначение, рекомендации

03.10.2018

Кроссовер: простое строение, важные функции Чтобы понять, нуждаетесь ли вы в кросовере, важно сначала понять некоторые основные принципы, лежащие в основе использования автомобильного аудио кроссовера. Кроссоверы (аудиопереходы) — это тип электронных схем фильтров, используемых в различных аудиоприложениях. Предназначены они для разделения аудиосигнала на два или более частотных диапазонов. Разделение необходимо, чтобы сигналы могли быть отправлены драйверам, которые предназначены для разных частотных диапазонов.

Что такое кроссовер и как он работает

Основная идея состоит в том, что музыка состоит из звуковых частот, которые управляют всей гаммой человеческого слуха, но некоторые динамики лучше создают конкретные частоты, чем другие. Твитеры предназначены для воспроизведения высоких частот, вуферы предназначены для воспроизведения низких частот и т. д.

Имея это в виду, новички часто удивляются, узнав, что в каждая существующая автомобильная аудиосистема на самом деле нуждается в кроссоверах на том или ином уровне. Например, очень простые системы, которые используют коаксиальные колонки, фактически содержат небольшие кроссоверы, встроенные прямо в динамики. Другие системы, особенно те, которые используют компонентные динамики, обычно используют внешние кроссоверы, которые передают соответствующие частоты только правильным колонам.

Кросовер SOUNDSTREAM PROx4.1

Основная цель разделения музыки на составные частоты и передача определенных частот конкретным громкоговорителям — это достижение более высокой точности воспроизведения аудио. Убедившись, что только правильные частоты достигают соответствующих громкоговорителей, вы можете эффективно уменьшить искажения и улучшить качество звука в автомобильной аудиосистеме.

Компонентная система звука

Смотреть галерею
Кроссоверные «сети» коаксиальных многодиапазонных автомобильных динамиков обычно встроены в колонки и состоят из небольших электрических компонентов, таких как катушки или конденсаторы. Кроссоверы для трехполосных систем, в которых используются твитеры, драйверы среднего уровня и сабвуферы, включают, помимо фильтров с высоким и низким пропусканием, фильтры «полосы пропускания», воспроизводят частоты между двумя точками, используя как высокочастотный, так и низкочастотный в той же сети. Для этого может быть драйвер среднего диапазона только от 100 Гц до 2500 Гц.

Существует два основных вида акустических кроссоверов: активный и пассивный. Пассивные не нуждаются в мощности для фильтрации сигнала. Активные требуют подключения к электросети и заземлению, но дают гораздо большую гибкость и точный контроль над пользовательской музыкой.

Типы автомобильных кроссоверов

Существует два основных типа кроссоверов, каждый из которых лучше всего подходит для конкретных ситуаций:

Пассивные кроссоверы — расположены между усилителем и динамиками. Отфильтровывают нежелательные частоты. Некоторые ораторы имеют встроенные пассивные кроссоверы. Поскольку эти кроссоверы просто подключаются между усилителем и динамиками, их относительно легко установить. Однако существует определенная степень неэффективности, присущая пассивным кроссоверам.
Активные кроссоверы. Они также известны как электронные кроссоверы. Являются более сложными и более дорогими, чем пассивные. Для активных кроссоверов требуются источники питания, но они не теряют энергию, фильтруя усиленные сигналы, как это делают пассивные устройства.

Пассивные акустические устройства

Смотреть галерею

Кроссовер акустический пассивный не подключается к источнику питания. Существует два типа пассивных кроссоверов: компонентные, соединяющиеся между усилителем и динамиками, и встроенные, которые расположены между приемником и усилителем.

Компонентные. Пассивные переходы компонентов в сигнальный путь поступают после усилителя. Это небольшие сети конденсаторов и катушек, которые обычно устанавливаются рядом с громкоговорителями. Компонентные акустические системы поставляются с кроссоверами, установленными для оптимальной производительности. Они просты в установке и настройке. Сигнал полного диапазона выходит из усилителя и переходит к пассивному кроссоверу, который разделяет его на две части и посылает высокие ноты на твитер, а средние и низкие — на низкочастотный громкоговоритель. Большинство пассивных кроссоверов компонентов имеют дополнительные настройки, которые позволяют отключать твитер, если звук кажется слишком громким для низкочастотного динамика.

Помимо пассивных кроссоверов, которые работают на сигналах громкоговорителей и соединяются между усилителем и компонентами динамиков, есть также встроенные кроссоверы акустические автомобильные, устанавливаемые перед усилителем. Они выглядят как маленькие цилиндры с разъемами RCA на каждом конце и просто подключаются к входам. Встроенные кроссоверы не теряют энергию, как высокие частоты для сабвуфера. Установка встроенного кроссовера — отличный и недорогой способ улучшить звучание центра, особенно в компонентной акустической системе.

Действительно ли вы нуждаетесь в автомобильном аудио кроссовере?

Дело в том, что каждая отдельная автомобильная аудиосистема требует некоторого типа кроссовера во многом так же, как для каждой автомобильной аудиосистемы требуется усилитель . Но точно так же, как многие головные устройства включают встроенный усилитель, динамики могут включать встроенные кроссоверы. В базовых автомобильных аудиосистемах вполне можно обойтись без дополнительных устройств. Однако существует ряд обстоятельств, при которых пассивный или активный блок улучшает качество звука, эффективность системы или и то, и другое.

Если ваша автомобильная аудиосистема использует коаксиальные динамики , вам, вероятно, не нужен дополнительный кроссовер. Полнодиапазонные громкоговорители уже имеют встроенные пассивные разделители, которые фильтруют частоты. Даже если вы добавляете усилитель в микс, встроенные переходы громкоговорителей должны быть более чем достаточными. Однако вам может понадобиться кроссовер, если вы добавите усилитель и сабвуфер к этому типу системы.

Предлагаем ознакомится с процедурой замены кроссоверов в авто:

С другой стороны, вам понадобится один или несколько кроссоверов, если вы планируете создать систему, состоящую из компонентных динамиков, нескольких усилителей и сабвуферов. Это особенно актуально, если вы планируете использовать отдельные усилители для управления конкретными громкоговорителями, такими как ваши низкочастотные громкоговорители или высокочастотные динамики. Независимо от того, выбираете вы активные или пассивные кроссоверы, вам нужно предотвратить попадание нежелательных частот в динамики.

Также важно отметить, что послепроцессорные усилители обычно включают встроенные фильтры, которые эффективно действуют как кроссоверы, если вы создаете базовую автомобильную аудиосистему с компонентными динамиками. Фильтр высоких частот в этом типе усилителя позволяет вам управлять твитерами, а фильтр нижних частот позволяет управлять вуферами, не требуя дополнительных кроссоверов.

Основные конструктивные блоки

Смотреть галерею

В автомобильной аудиосистеме большие подвесные конденсаторы используются для предотвращения затухания огней при воспроизведении громких басовых нот. Они достигают этого, предоставляя усилителю быстрый толчок мощности. Конденсаторы для кроссоверов акустических систем имеют высокое «сопротивление», обычно называемое реактивным для низкочастотных сигналов.

Для конденсаторов используют три основные спецификации:

Максимальное напряжение, при котором он не подвергается диалектическому пробою. Этот пробой возникает, когда электрическое поле между двумя пластинами конденсатора становится достаточным для поляризации диалектика, тем самым превращая его в проводник. Когда это произойдет, конденсатор станет горячим и может взорваться.
Емкость конденсаторов обычно измеряются в микрофарадах — mF или uF или (греческая буква mu) F. Микрофарад составляет 1/1 000 000 или 1 × 10 -6 Фарада. И также используются Picofarads, который составляет 1/1 000 000 или 1 × 10-6 микрофарада (1 × 10-12 Фарада).
Допуск. Это приемлемая вариация значения. Например, конденсатор емкостью 47 мф с диапазоном -20% / + 80% будет иметь емкость от 37,6 до 84,6 мф. В аудиосистемах обычно подключается конденсатор последовательно с каждым громкоговорителем «высокочастотного динамика» (high-frequency), чтобы действовать, как фильтр верхних частот.

Когда активный кроссовер может реально помочь

В то время как вы можете отлично справляться и без кроссовера (используя только один усилитель), более сложные сборки могут действительно выиграть от внедрения активного кроссовера. Например, 3-полосный кроссовер — компонент, который вы можете внедрить в систему между головным устройством и несколькими усилителями.

В этом типе сценария каждый усилитель получает определенный диапазон частот от кроссовера; каждый усилитель используется для управления конкретным типом динамика. Например, один можно применять для передних громкоговорителей с высоким проходом, другой может работать с задними полнодиапазонными громкоговорителями.

Определение частотного диапазона

Смотреть галерею

Настройка кроссовера акустической системы заключается в правильной регулировке частот. Для определения допустимого диапазона, которые используют для настроек, необходимо знать данные как для колонок, так и сабвуфера. В приобретенном пакете динамиков всегда имеется руководство по настройкам, которые необходимо использовать.

В других случаях применяются следующие правила. Самая высокая частота, с которой сабвуфер способен работать, должна использоваться для настроек кроссовера. Самая низкая частота, которую может обрабатывать динамик, должна быть установлена на кроссовер.

Например, для диапазона частот сабвуфера 20-130 Гц и частотного диапазона центрального динамика 70-20 000 Гц допустимый диапазон настройки кроссовера для главного громкоговорителя будет 70-130 Гц. Это означает, что можно применять настройку 70, 80, 90 и т. д., до 130 Гц для основного громкоговорителя. Если используется выше или ниже указанного размера, тогда частоты за пределами не будут воспроизведены ни сабвуфером, ни соответствующим динамиком.

Требуется ли перекрестная установка для профессиональной установки?

Установка кроссоверов — это не квантовая теория поля, но вам непременно необходимо понять, что вы делаете, прежде чем начинать своими руками модернизировать систему. Установка пассивного кроссовера относительно проста, так как включает в себя проводку кроссовера между вашим усилителем и динамиками. Например, вы можете подключить пассивный кроссовер к выходу вашего усилителя, а затем подключить выход твитера кроссовера к вашему высокочастотному динамику и выход сабвуфера на ваш низкочастотный громкоговоритель.

Кроссоверы Diamond audio technology

Установка активного автомобильного аудио кроссовера, как правило, будет более сложной процедурой. Основная проблема заключается в том, что для активных кроссоверов требуется больше мощности, поэтому вам нужно будет прокладывать провода питания и заземления для каждого устройства в отдельности. Хорошей новостью является то, что, если вы уже установили усилитель, вы должны быть готовы устанавливать активный кроссовер, поскольку проводка не является чем-то очень сложным.

Следует помнить, что заземление вашего активного кроссовера в том же месте, где вы заземляете ваш усилитель, поможет предотвратить раздражающие помехи в наземном контуре.

СЛЕДУЮЩИЙ НОМЕР

Опытный читатель на основании одного лишь этого снимка сможет сделать немало ценных наблюдений.

Встанем рядом с ним, опытным, и понаблюдаем. Край диффузора и гофр динамика. Какого? Судя по отверстиям – сабвуферного. Судя по обозначению P25F – десятидюймового в пересчёте на изобретённые французами метрические единицы. Про французов – тоже не бином Ньютона, видите, что написано? Вернее – выгравировано лазерной установкой, вместе с общей информацией наносящей и индивидуальную: серийный номер головки. Совсем опытные даже предугадают расчётное акустическое оформление для этого динамика, высмотрев букву F после 25… и ошибутся.
Буква F в данном случае намекает на материал диффузора. Expert P25F – новейшее пополнение серии акустики FLAX, где диффузоры выполнены в виде сэндвича из стеклокомпозита и непереплетённых волокон льна.

Предыдущими номерами в этой программе были двухполосная компонентная система и, спустя некоторое время – трёхполосная. Следующим номером стал сабвуфер.

Правильнее, конечно, сказать «сабвуферы». В производство запустили одновременно три модели разного калибра. В случаях акустики такого назначения, когда у нас есть выбор, что взять на тест прежде всего, мы неизменно выбираем 10 дюймов (25 французских сантиметров), оставаясь в неколебимом убеждении, что это – самый аудиофильский калибр.

В данном случае он оказался в середине серии. Сабвуферы FLAX приготовлены с поперечником 25 и 30 см (что привычно) и 20 см (что куда менее привычно). Остальных позже тоже погоняем, сегодня честь команды будет защищать «десятка». Начнём с привычного (менее привычного потом тоже будет в пропорции).

«Выражение лица» P25F можно назвать вполне себе общим, если не считать цвета и фактуры диффузора, но об этом – в положенное время.

Не таит особых сюрпризов и вид динамика со спины. Разве что отверстий в магнитопроводе несколько больше обычного. Что касается корзины…

Вас не озадачило, что у продвинутого, по всем признакам, сабвуфера не литая, а штампованная (опять же – по всем признакам) рама? Она действительно штампованная, это не обман зрения, как у нас недавно было с другим продвинутым. Однако заглушена почище иной литой.
Есть два способа оценивать «звонкость» диффузородержателя: «для себя» и «для того парня». Во втором случае динамик кладётся на плоскость как на этом снимке.

От удара по спице корзины при этом заметно звенеть будет лишь очевидно проигрышная конструкция, жестянка (таких на самом деле – хоть завались). А вот если поставить динамик на магнит, чтобы край корзины оказался в свободном полёте, звенеть будет почти любая штамповка и, иногда, кое-что из литья попроще. В этом случае как динамик не ставь – глушняк радикальный. У специалистов фирмы удалось выяснить, как они этого добились, а заодно – зачем у заведомо «эскушного» сабвуфера площадки, на которых размещены выводные клеммы, заранее, «на вырост» размечены под две пары выводов.

Вместо того, чтобы с каждым произведенным сабвуфером изводить на литьё корзин сибирский алюминий, они один раз инвестировали в оптимизацию геометрии корзины стальной. Совместная работа американских компьютеров, французского серого вещества и принадлежащего всему миру метода конечных элементов позволила так перераспределить моды собственных колебаний, что они затухают на первом же периоде, без видимых невооружённым глазом специальных мер по демпфированию.

Сделав инвестицию, её надо потом разумно использовать, поэтому запланировано применение разработки и в других сериях, отсюда – готовность к двойной звуковой катушке.

Вид в профиль и основные размеры. Здесь особых комментариев не требуется, а нам пора переходить к менее изведанному и повседневному.

Таково строение материала диффузора. Толщины слоёв указаны именно для применения в сабвуферах, у мидбасов значения существенно меньше.

В чём, собственно, пафос применения в сэндвичном диффузоре льняных волокон в роли заполнителя? Мы этого вопроса уже касались, но если кто пропустил, а сейчас отвлекаться на прошлые публикации (их упомянем в виде ссылок в конце) не с руки, то напомним.

Многие годы Focal делает сэндвичные диффузоры, где заполнителем между внешними слоями из стеклоткани или кевлара служит вспененный полимер акрилового семейства. Материал великолепный, и результаты с ним получаются выдающиеся (это и K2Power, и Sandwich W, положенный в основу «Утопии»). Но получается это всё дорогим, потому что процесс сложный и требует ручного, неплохо оплачиваемого, труда. Заготовка для центрального слоя должна быть заранее отформована при строго контролируемом нагреве, потом на неё, уже остывшую, накладываются пропитанные неполимеризованной пока смолой внешние слои, всё это помещается одновременно в пресс и в печь для отверждения.

Так это происходило на фабрике в Сент-Этьене в 2006 году. Так это происходит и сегодня.

Вспененный акрилат требует крайней осторожности и непрерывного контроля параметров процесса: малейшие отклонения в давлении, температуре и времени выдержки – и характеристики уйдут от расчётных.
Заменив материал заполнителя на эдакие «циновки» из льняных волокон, технологи Focal получили возможность загонять слои будущего сэндвича в пресс лентой, без предварительной формовки, а это означает рабочее место для промышленного робота, а не промышленного рабочего. Льняные волокна не подвержены сдавливанию при превышении лимита давления при формовании (в отличие от нежного пенопласта), что касается чувствительности к температуре, попросите жену установить регулятор утюга в положение «лён» и, когда нагреется, прогладьте им какой-нибудь компакт-диск.

Это была жемчужина вашей коллекции? Сами выбрали, что теперь на нас валить…

Короче говоря, экзотическое на первый взгляд сочетание стеклянных и льняных волокон – это очень основательно продуманное инженерное решение, позволяющее делать эксклюзивные по своим свойствам диффузоры не по эксклюзивной ручной технологии и, как следствие – не за эксклюзивные деньги.

Это было про диффузор, потому что он – главный. Но он тут не один живёт. Работа сабвуфера – плод коллективного труда всех его узлов. Вот один из них.

Гофр (как и многое другое в этом сабвуфере) на вид – обычный. И, как и многое другое, на второй взгляд – обычный лишь отчасти.

Иллюстрация, любезно предоставленная специалистами Focal. Во-первых, обратите внимание на крепление внешней стороны гофра: он приклеен к фланцу корзины, а сверху дополнительно прижимается резиновым ободом, нижняя часть которого служит уплотняющим кольцом, а приливы на верхней скрывают головки крепёжных болтов. Во-вторых, профиль гофра здесь образован так называемой катенарией, иначе известной как «цепная линия». Это – линия, форму которой принимает гибкая нить (или цепь), подвешенная за концы, под действием силы тяжести. В живой природе её можно увидеть, взглянув на мост через пролив Золотые ворота в Сан-Франциско, а если с визой проблемы – то и Крымский мост подойдёт. Насколько это лучше для гофра диффузора, чем типовые полуокружность или полуэллипс – нам неведомо. Потом мы посмотрим, как у P25F обстоят дела с линейностью, это будет хоть и косвенным, но указанием на то, принесли ли плоды изыски французских конструкторов.

Узел подводки проводов к звуковой катушке. Провода, как видите, спирально прошиты через центрирующую шайбу, что сводит к минимуму нагрузку на них при движении диффузора, а как следствие – повышает долговечность. Здесь есть ещё две подробности, не столь заметные при внешнем осмотре.

Ещё один плод любезности разработчиков: иллюстрация крепления центрирующей шайбы к корзине через промежуточную платформу.

И ещё один: узел крепления диффузора к каркасу звуковой катушки. Сам каркас здесь изготовлен из стеклопластика, таким образом конструкторы стремились передачу тепла от катушки к диффузору и центрирующей шайбе свести к минимуму (чтобы их характеристики не плыли от температуры), а теплоотдачу окружающему воздуху – к максимуму.

«Горячий цех» сабвуфера состоит из семи отверстий вентиляции.

И вновь – как это устроено. Центральное отверстие в керне аэродинамически оформлено на обоих концах, для избежания струйных шумов, для интенсификации обдува обмотки служат отверстия, выведенные в полость под магнитным зазором.

Теперь, когда покончили с идеологией, технологией, экономикой и ботаникой, займёмся исследованиями.

Параметры Тиля-Смолла. Как написано и как измерено

Параметр Заявка Факт
Резонансная частота Fs, Гц 31 32,5
Эквивалентный объём Vas, л 29 33,5
Полная добротность Qts 0,45 0,42
Масса подвижной системы, г 145 133
Силовой фактор, Тл м 14,8 14,2

Чувствительность, дБ/Вт (1 м) 85 86,0

Отклонения измеренных параметров от значений, для них заявленных, в целом весьма умеренные, в пределах естественного разброса.

Начнём моделирование, как всегда, зарядив компьютер «заводским» набором параметров.

Рекомендаций изготовитель даёт много, мы даже разнесли относящиеся к ЗЯ и ФИ по разным графикам, чтобы не создавать мавританского газона. Итак: для ЗЯ приводятся значения объёмов 10 – 15 – 20 – 25 л. Столь широкий диапазон означает не «мы рекомендуем вот так», а «Смотрите, что будет при разном объёме и выбирайте на вкус». Как видим, объём ЗЯ влияет на ход АЧХ в области ниже 35-40 Гц, причём между 10 и 15 л разница ощутима, между 15 и 20 – невелика, между 20 и 25 – почти никакой. 15 литров представляется оптимальной величиной. Пока…

Фазоинвертор по той же логике предлагается выбрать из трёх, какая из кривых к какому относится, сообразить нетрудно, чем выше пик АЧХ, тем больше объём (вернее, конечно, наоборот). Для каждой настройки дана длина порта при едином для всех диаметре 80 мм. Если идти в том же порядке, сверху вниз, то это будет, соответственно, 45, 45 и 35 см.

Заменяем вычитанные из описания значения параметров на измеренные. АЧХ становятся ровнее, но проходят немного ниже (полная добротность оказалась поменьше). Оптимум и в этом случае приходится на 15 л.

На форме АЧХ в ФИ обнаруженные вариации значений параметров сказались исчезающее мало, так что, как и говорилось – по вкусу.

Наш окончательный выбор. ЗЯ, как и было сказано – 15 л. ФИ, во избежание горбатости АЧХ, берём небольшой, но строим его пониже. При том же сечении (а меньше нельзя) длина получается немалой, 55 см, если порт делать щелевым – всё реально. А если предусмотреть заглушку порта, получим трансформер, АЧХ в ЗЯ объёмом 25 л вы уже видели. А вообще-то, не нужен этому динамику ФИ, не аудиофильское это оформление. ЗЯ 15 л – и золотой ключик у вас в кармане.

Исследуем подопечного на линейность. Как там себя поведут катенарии и прочее. Повели себя образцово. Суммарный КНИ выходит за назначенный нами порог 5% лишь ниже 30 Гц, сравните с аналогами – увидите, это выдающийся результат. В полосе информативного баса (50 – 100 Гц) КНИ сохраняет постоянную величину 1,8%. В структуре искажений ниже 70 Гц вторая и третья гармоника находятся в некоем динамическом паритете, при этом третья не вылезает наверх даже на самых низких частотах. Что-то, значит, в этих катенариях есть…

МЁД & ДЁГОТЬ

Инженеры Focal свой багет едят не зря (а то мы не знали). Комбинация внешне традиционных, но доведенных во всех мелочах решений с новым ключевым материалом, позволяющим добиться выдающихся характеристик, избежав выдающихся расходов, дала впечатляющий результат: компактное оформление, устойчивое к умеренному отклонению параметров и великолепная линейность. В конструкции приняты все меры по обеспечению долговечности и стабильности характеристик. Поцарапать его, что ли, чтобы появилось к чему придраться?

Ссылка на оригинал: http://www.avtozvuk.com/az/2015/04/subwoofer-focal-performance-expert-p25f.htm

Купить сабвуфер Focal Performance Expert P 25 F в нашем интернет-магазине

Типа «труба»… — журнал За рулем

В линейке JBL появился новый корпусной сабвуфер

В 12-дюймовый сабвуфер GTO-1200T, типа «труба» с фазоинвертором, инженеры JBL поставили головку GT4–12 с диффузором из полипропилена. Такой диффузор характерен высокой отдачей даже при скромной выходной мощности усилителя. Крепится на каучуковом подвесе — он надежен и гасит колебания, которые могли бы привести к искажениям.

Среднеквадратичная мощность сабвуфера — 250 Вт, пиковая — 1000 Вт. Столь высокие показатели стали возможными благодаря использованию 2-килограммовых магнитов с вентилируемыми полюсными наконечниками. Конструкция корзины обеспечивает линейное перемещение диффузора до 12 мм. Этому же способствует специальная центрирующая шайба.

Чувствительность системы (при 2,83В/1м) — 94 дБ. Ребра жесткости корзины сделаны так, что остается большой запас пространства, а это дает заметный эффект в самой нижней части звукового спектра. Импеданс (комплексное сопротивление*) головки стандартный — 4 Ом, а это значит, что сабвуфер подойдет для огромного количества усилителей. Диапазон частот, на которые рассчитана «труба» JBL, — от 23 до 450 Гц.

* Импеданс акустический — отношение комплексных амплитуд звукового давления и объемной колебательной скорости частиц среды.

На суше и на море

Настоящий подарок преподнесли голландцы любителям multimedia. Увидел свет первый DVD-плеер от Cаliber с индексом MVD 170. Устройство работает с дисками всех форматов: VCD, S-VCD, CD-DA, CD-R, CD-RW, MP3, и надежно защищено от влаги и вибраций, что позволяет устанавливать его не только в автомобиль, но и в катер. Дополнительно к имеющемуся в комплекте можно приобрести еще один монитор — MVD 170 A — и подцепить его к тому же источнику видеосигнала. В комплект поставки входят: адаптер 220/12V, две пары наушников, пульт дистанционного управления, установочный комплект с кабелями и крепежом.

Из приятных бонусов можно отметить специальную сумку для транспортировки устройства. А усилитель из новой серии Racing поможет раскрыть всю мощь и возможности современного кинематографа. Этот вид искусства для нас по-прежнему важнейший.

$12 000. Это конец

Теперь любой комплект серии Reference можно проапгрейдить. Компания Rainbow с 1999 года выпускает серию Reference для ценителей High-end. Компоненты из этой линейки акустических систем побеждали на престижных соревнованиях по автозвуку во всем мире. Идеальное звучание — равная заслуга и разработчиков, и изготовителей: все компоненты собирают вручную и тщательно тестируют, что сводит процент брака к нулю. В Европе даже существует клуб фанатов этой серии.

Теперь любой комплект Reference можно модернизировать до трехполосной и даже четырехполосной системы. В комплект поставки для акустического тюнинга входят среднечастотный динамик с фазовыравнивающим телом и низкочастотный динамик с медным пылезащитным колпачком для сдвоенного мидбаса. Стоимость самого полного комплекта составляет $12 000. Это High-end, мир больших денег.

Rally-рейд

Летом компания Caliber расширила и без того значительный ассортимент продукции. Изменения в большей степени коснулись серии Rally. Теперь Rally практически самостоятельный бренд, объединяющий акустические системы, сабвуферы, головные устройства, а заодно и декоративные элементы отделки автомобиля.

Из музыкальных новинок наиболее интересны корпусные сабвуферы, особую элегантность которым придают зеркала, кожухи из гнутого плексигласа и алюминиевая фурнитура.

Для любителей уличных гонок и просто ночных тусовок появились сабвуферы с неоновой подсветкой красного цвета пульсирующего и постоянного свечения — BC 110 NB, BC 112 NB, BC 210 NB. Много всевозможных вариантов наружной и внутренней подсветки авто.

Модели BC 110 RK, BC 112 RK — с фазоинвертором, объемом 25 и 39 литров соответственно, мощностью 450 и 600 Вт. Также есть варианты в оформлении бандпасс — BC 110 RB и ВС 112 RB мощностью 600 и 800 Вт. С такой мощностью можно озвучить даже Смотровую.

Кувалдометр

Сабвуфер — мощное ударное орудие. Приняв этот постулат, компания MTX Audio радостно предлагает российскому рынку новую линейку корпусных сабвуферов Sledge Hammer («кувалда»).

Автомеломаны обычно делают ящики по старинке, покупая отдельно головки и собирая под них корпуса, а низкочастотные динамики MTX теперь можно приобрести в готовом акустическом оформлении фазоинверторного типа. Речь о всех модификациях — 9500, 8500, 7500, 5500 или 4500. Такой широкий ассортимент позволит подобрать готовое решение на любой вкус и для любого автомобиля — от небольших корпусов на один динамик до систем с тремя сабвуферами и мощностью до 4000 Вт. Всего 50 моделей. И все они отличаются поистине сокрушительным басом, полностью оправдывая название. Играют свою роль, конечно, не только сами динамики, но и прочный, надежный корпус, изготовленный из МДФ толщиной 20 мм. Особое строение порта, отличная задемпфированность, правильно подобранные размеры обеспечивают не просто мощный, но и правильный музыкальный звук с хорошей детальностью и чистотой. Это особенно заметно в аппаратуре серии 8500, где внешняя сторона корпуса покрыта рояльным лаком.

Как устроен МОТОР сабвуфера » Теория автозвука » Бас Клуб

Сегодня в разделе Теория Автозвука, мы постараемся вместе разобраться, как устроен мотор сабвуфера (магнитная система и звуковая катушка), а так же узнаем с какими сложностями сталкиваются производители при проектировании магнитной системы и звуковой катушки сабвуфера.

Основа привода динамика осталась практически без принципиальных изменений со времен выдачи первого патента в 1925 г. Пять основных частей привода неизменны и незыблемы: магнит, полюсный наконечник, передний и задний магнитопроводы и звуковая катушка. Задача первых четырех элементов — создать по возможности мощное магнитное поле и сконцентрировать его в зазоре между полюсным наконечником и верхним магнитопроводом. А «пятый элемент» — звуковая катушка, обязан в этом поле двигаться при протекании по обмотке тока. Все вроде бы просто. Однако подробностей за эти годы выяснилось немало.

Самая консервативная часть привода — материал магнитопроводов. Ничего, кроме магнитомягких материалов, а проще говоря — отожженной малоуглеродистой стали, почти чистого железа, здесь не применяется. С материалами для магнитов колдовали долго, вначале перепробовав разнообразные литые магниты из специальных сплавов, а затем, с разработкой ферритовых композиций, вопрос практически закрылся. Металлические магниты теперь применяются практически исключительно в пищалках, где масса магнита мала и можно использовать значительно более эффективные редкоземельные сплавы — почти всегда на основе неодима. Крупных магнитов из неодимовых сплавов не делают лишь потому, что элемент этот в самом деле редкий, и большая часть выпуска идет, на изготовление микродвигателей.

Момент истины в проектировании привода — как обеспечить эффективное взаимодействие магнитного поля и звуковой катушки, которая в него погружена. Геометрия и пропорции рабочего зазора магнитной системы и звуковой катушки — необъятный простор противоречий и компромисов. Основной параметр, определяющий результаты этого взаимодействия — так называетмый силовой фактор B x L, часто приводимый в технических характеристиках породистых динамиков. Силовой фактор — произведение индукции в зазоре на длину провода звуковой катушки, находящуюся в пределах этого зазора. Чем больше силовой фактор, тем более контролируемым становится движение диффузора и тем больше его электрическое демпфирование. Ясно, что чем массивнее магнит, тем силовой фактор будет больше, поскольку будет больше индукция. Но последняя величина зависит также и от размеров зазора: чем шире кольцевая щель в магнитной системе, чем она большего диаметра и чем она глубже (чем толще верхний магнитопровод), тем меньше будет индукция в зазоре, поскольку магнитное поле окажется «размазанным» в пространстве. Сделать зазор узким, маленьким и неглубоким — и негде будет поместить звуковую катушку, намотанную достаточно толстым проводом. Уменьшить сечение провода — возрастет сопротивление и упадет отдача. И так далее. А если принять во внимание, что диаметр звуковой катушки небезразличен и для поведения диффузора, ситуация еще усложняется.

Существует два основных типа геометрии звуковой катушки в зазоре: короткая катушка и длинная катушка. Длинной звуковая катушка по длине существенно превышает глубину зазора в магнитной системе и в каждый момент «работает» только часть витков, находящаяся в пределах его глубины. Эта часть, а следовательно, длина пповода, находящаяся в зазоре, будет оставаться неизменной пока внутрь зазора не войдет край катушки. Динамик считается работающим в линейном диапазоне перемещений диффузора, именно до этого момента. То, насколько катушка длиннее зазора и будет определять максимальный линейный ход диффузора — знаменитый X max.

Но, поскольу только те витки, что попали «в поле» реально работают, плотность намотки стараются сделать наибольшей и именно за этим придумали в свое время ленточную намотку плоским проводом, уложенным на ребро. Сейчас многослойные катушки, выполненные обычным круглым проводом, мирно уживаются с однослойными ленточными, а высший пилотаж в смысле плотности намотки показала датская компания Dynaudio, которая использует провод шестиугольного сечения, полностью заполняющий медью сечение обмотки. В результате, правда, каждую звуковую катушку наматывают вручную в течение 30 минут (по норме), что потом соответственно отражается в цене готовой продукции.

Привод с длинной звуковой катушкой применяется в подавляющем большинстве сабвуферных динамиков и любим производителями за возможность получить большую индукцию в коротком зазоре, сделать звуковую катушку большой и хорошо охлаждаемой, получить большой ход дифузора. Короткая катушка в пределах линейного диапазона находится полностью внутри магнитного зазора. Сам зазор при этом приходится делать длиннее, а катушку — короче, поэтому типичные значения силового фактора B x L у таких динамиков — меньше. Казалось бы, при таких делах можно эту конструкцию и похоронить, но именно она обеспечивает наименьшие искажения при больших ходах диффузора.

Типичная картина изменения силового фактора со смещением звуковой катушки для двух типов привода выглядит следующим образом:

У длинной звуковой катушки поведение в пределах линейной области пристойное, а за его пределами — значение силового фактора (а, значит, вносимые искажения) меняется довольно плавно. При выходе короткой катушки из зазора искажения нарастают быстро, зато пока этого не случилось, линейность — идеальная.

Здесь есть одна тонкость: различные сочетания длины звуковой катушки и глубины зазора определяют разное поведение динамика на границе его линейного диапазона (и за ней). Возьмем два динамика — у одного глубина зазора (толщина верхней плиты магнитной системы 8 мм, а длина звуковой катушки — 12 мм. У другого — 4 мм и 8 мм соответственно. Максимальный рабочий ход диффузора у обоих будет одинаковым — 2 мм (12-8)/2 = (8-4)/2 = 2.

Однако у первого, с большим отношением глубины зазора к X max за пределами линейного диапазона, нелинейность будет нарастать относительно плавно, а второй = захрипит уже при незначительном превышении X max. Так что есть прямой смысл смотреть не только на величину X max из документации, но и на толщину переднего магнитопровода на самом динамике — чем больше, тем лучше.

Другой источник искажений, определяемых конструкцией привода — его ассиметрия. В идеальном случае сила, действующая на звуковую катушку при движении в одну и другую сторону, то есть внутрь магнитной системы и наружу, должны быть одинаковы по величине. Не будет этого — искажения сигнала неизбежны. Для этого магнитное поле, создаваемое в зазоре, должно быть максимально симметричным. Так бы оно и случилось, без особых ухищрений, если бы все магнитное поле оказывалось в зазоре. На деле этого не происходит и силовые линии поля «выплескиваются» из зазора и образуют поле рассеяния. Но, поскольку выше зазора — воздух, а ниже — сталь полюсного наконечника, рассеяние происходит существенно несимметрично.

Чтобы как-то навести симметирию, некоторые фирмы применяют более сложную геометрию рабочего зазора магнитной системы. Некоторые, например, просто удлинняют полюсный наконечник (в сабвуферах Kicker, например, очень это любят)

В результате магнитная обстановка сверху и снизу существенно выравнивается, но дается это в результате увеличения общего рассеяния — силовые линии «лезут» вверх по стволу удлинненного полюсного наконечника, а место им — в зазоре, все остальное — нежелательные побочные поля. Для компенсации возросшего рассеяния приходится ставить более мощные магниты. Другие фирмы идут «от противного» и уменьшают рассеяние ниже магнитопровода, для чего полюсный наконечник делается ступенчатым.

Более «тощий» ствол замыкает на себя меньше силовых линий и они поневоле скапливаются в зазоре, но возрастает общее магнитное сопротивление системы и падает индукция в зазоре. Вообще, магнитное сопротивление стараются сделать возможно меньшим, для этого часто полюсный наконечник выполняют заодно с нижним магнитопроводом, чтобы не было лишнего стыка, хотя это намного хлопотнее, чем сделать их по отдельности и соединить при сборке. Еще одно, довольно эфективное, но не очень распространенное решение — полюсный наконечник с выемкой, можно найти в довольно пафосных марках динамиков. Здесь, помимо усложнения технологии, возрастает чувствительность к разбросу характеристик магнита, поэтому менее притязательные изготовители головок на такое решение идут неохотно.

Особняком стоят радикальные решения — вывернутые «наизнанку» магнитные системы, у которых магнит — внутри звуковой катушки, а все, что вокруг — магнитопровод, замыкающий магнитную цепь.

Такие «обращенные» магнитные системы сделаны главным образом для того, чтобы улучшить линейность работы диффузора, а с точки зрения их функционирования как «мотора» — сплошная головная боль для разработчиков — оттого они и редки. Оссобого внимания заслуживают моторы tohatsu.

Привод динамика, как любая машина постоянного тока — обратим, то есть одновременно работает и как своего рода трансформатор. При движении звуковой катушки в мощном магнитном поле в ней наводится ЭДС и протекает ток, поскольку катушка закорочена практически нулевым выходным сопротивлением усилителя. Этот ток приводит к модуляции магнитного поля в зазоре, а поскольку звуковая катушка то «надета» на полюсный наконечник, то вылезает наружу, характер этой модуляции тоже ассиметричен и приводит к дополнительным искажениям. Для снижения этих нежелательных эффектов необходимо сделать так, чтобы, оставаясь эффективным двигателем, привод динамика перестал быть эффективным трансформатором. Известно, что злейший враг трансформатора — короткозамкнутые витки. Вот их-то и поставили на службу обществу в усовершенствованных магнитных системах. Чаще всего такие короткозамкнутые витки делаются в виде покрытия медью верхнего торца полюсного наконечника,

установки медного (реже — алюминиевого) наконечника…

…или с помощью так называемого «стабилизатора магнитного потока» — проводящего кольца, установленного у основания полюсного наконечника, подобная конструкция замечена в сабвуферах марки Fi Audio.

Побочным эффектом от короткозамкнутых витков в различных вариантах является уменьшение индуктивности звуковой катушки, из-за влияния которой с повышением частоты растет импеданс сабвуфера. Поэтому косвенно о наличии описанных устройств в конструкции динамика можно судить по величине индуктивности звуковой катушки. Если величина этой индуктивности 5-6 дюймового мидбаса не превышает 0,3-0.4 мГн, а у сабвуферов 10 — 12 дюймов 0,6-1,0 мГн, можно дать голову на отсечение, что создатели динамика позаботились о стабилизации потока, за что им можно быть только признательными.

по материалам журнала Автозвук

основы динамиков

Как работает динамик

Примечание. Этот раздел является выдержкой из экранных руководств для BassBox Pro
и BassBox Lite. Значительно больше информации доступно в руководствах.

T Слово «динамик» является сокращенной формой слова «громкоговоритель» и относится к устройству, которое преобразует электрические сигналы в звуковые волны, которые мы слышим. Динамик состоит из нескольких частей:

Коробка – содержит драйверы и, при наличии, пассивную кроссоверную сеть.
Кроссоверная сеть – разделяет аудиосигнал между драйверами.
Драйвер – преобразует электрические звуковые сигналы в звуковые волны.

Иногда драйверы называют динамиками. Тем не менее, динамик — это на самом деле вся система, включая коробку, кроссоверную сеть (если она есть) и драйверы. Давайте рассмотрим каждую часть, начиная с драйверов.

Драйверы
Существует множество различных типов драйверов, но все они делают одно и то же: создают звуковые волны.На сегодняшний день наиболее распространенным типом драйвера является электродинамический поршневой драйвер с подвижной катушкой. У него есть движущаяся часть, называемая диафрагмой, которая действует как поршень, нагнетая воздух и тем самым создавая звуковые волны. Обычная диафрагма для вуфера представляет собой бумажный конус. Распространенной диафрагмой для твитера является тканевый купол. Драйвер поршня с подвижной катушкой относится к типу, который моделирует наше программное обеспечение для проектирования коробки (BassBox Pro и BassBox Lite) и программное обеспечение для проектирования пассивного кроссовера (X•over Pro), поэтому мы сосредоточим наше обсуждение на них.

Почему драйверы бывают разных размеров? Потому что практически невозможно сделать один поршневой драйвер, который мог бы воспроизводить звуковые волны во всем диапазоне частот человеческого слуха от 20 Гц до 20 кГц. Для воспроизведения низких частот драйвер должен иметь большую диафрагму и достаточную массу, чтобы резонировать на низкой частоте. Для воспроизведения высоких частот драйвер должен иметь небольшую диафрагму с небольшой массой. Очевидно, что эти требования противоречат друг другу, поэтому драйверы обычно предназначены для воспроизведения только части звука. Это приводит к многополосным акустическим системам, таким как двухполосная система, показанная выше. Он использует твитер для высоких частот и низкочастотный динамик для низких частот.

Помимо разного размера, между твитером и вуфером есть еще одно очень существенное различие.У твитера обычно закрытая задняя часть, а у вуфера — открытая. С закрытой задней частью твитер излучает звуковые волны только с передней стороны. Низкочастотный динамик излучает звуковые волны как с передней, так и с задней стороны. Позже мы увидим, что из-за этой разницы в конструкции корпуса преобладает низкочастотный динамик.

Твитеры

— это драйверы меньшего размера, поскольку они воспроизводят самые высокие частоты с наименьшими длинами волн. Низкочастотные динамики являются самыми большими драйверами, поскольку они производят самые низкие частоты с самыми длинными волнами.Есть ли другие размеры драйверов? Да, есть еще СЧ-драйверы разного размера, воспроизводящие средние частоты между твитером и вуфером. СЧ-динамики используются в многополосных динамиках с драйверами трех и более размеров. Некоторые имеют открытые спины, а некоторые закрытые.

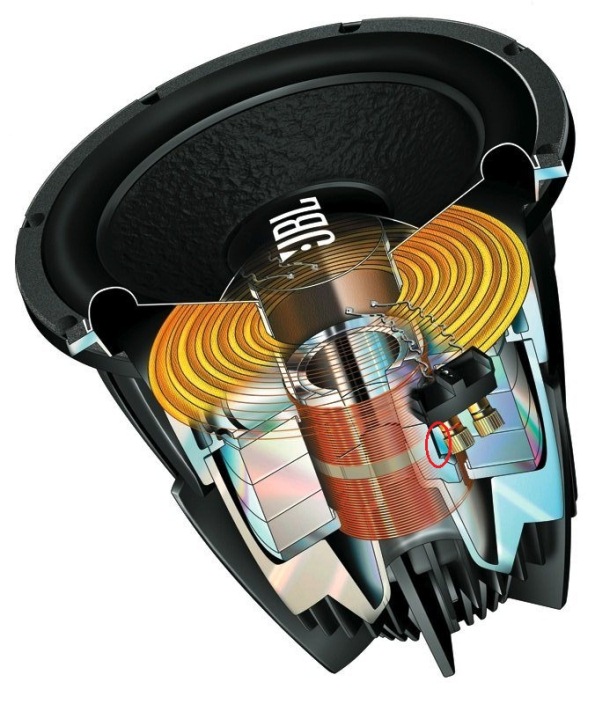

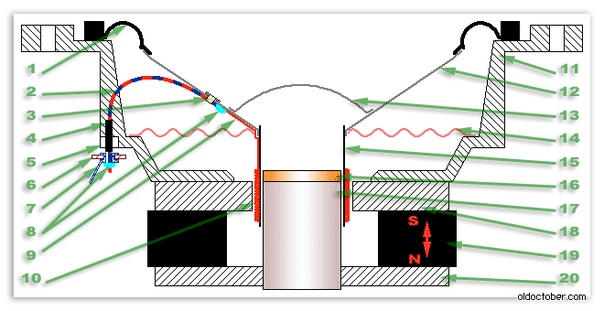

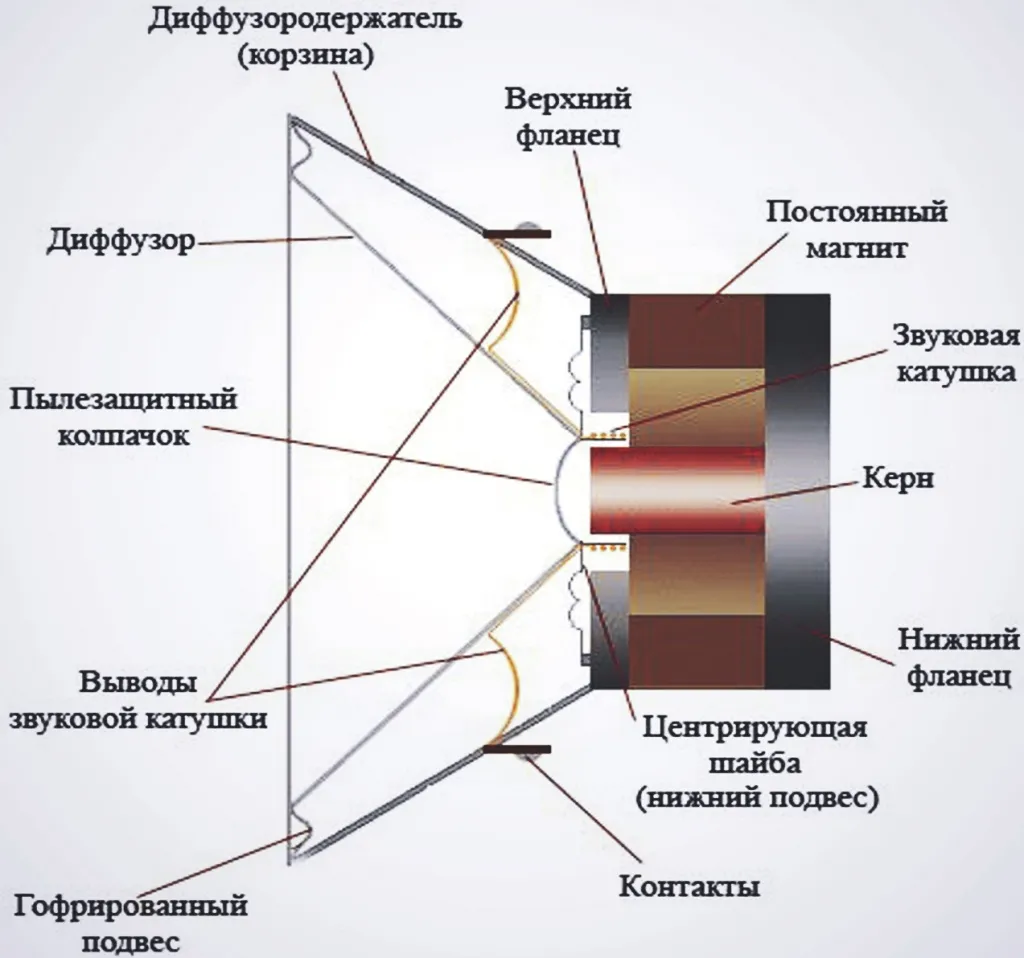

Типичный вуфер в разрезе показан ниже:

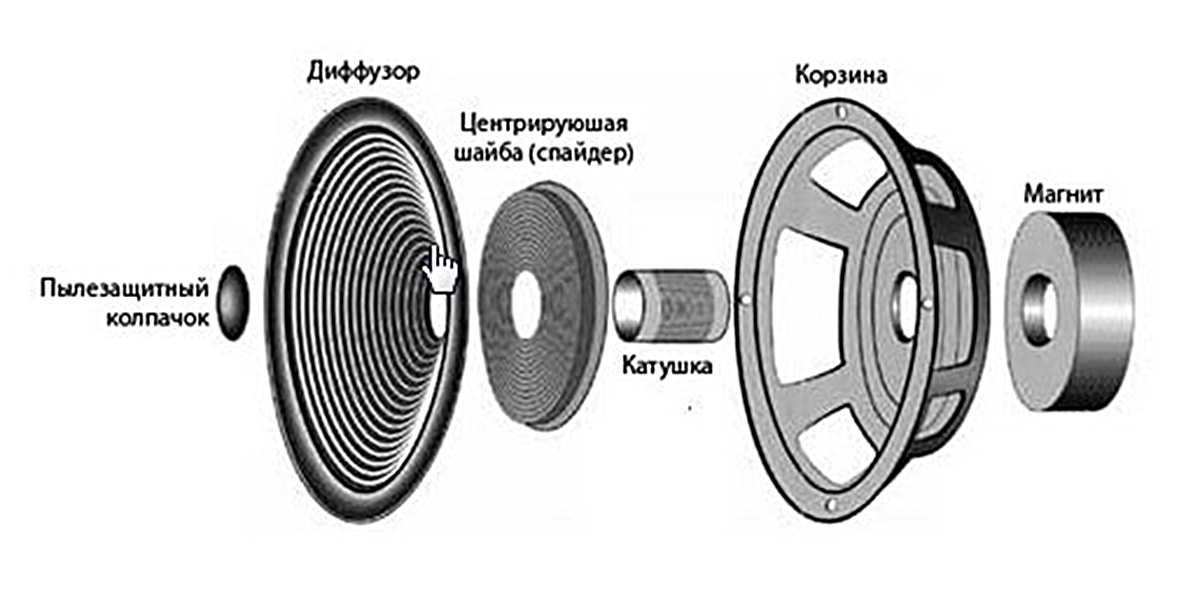

Далее давайте рассмотрим каждую из этих частей. Они организованы ниже в соответствии с их функцией.

Детали двигателя:

задняя пластина, центральный стержень, передняя пластина – эти три части обычно изготавливаются из железа или аналогичного проницаемого материала для формирования магнитной цепи с магнитом.Передняя пластина и полюсный наконечник образуют «зазор» магнитопровода. Все три части вместе с магнитом и рамой служат для отвода тепла от звуковой катушки. Некоторые драйверы (обычно небольшие, такие как твитеры и среднечастотные драйверы) содержат феррожидкость в зазоре для дополнительного охлаждения звуковой катушки и обеспечения демпфирования резонанса.
магнит – создает стационарное магнитное поле, противодействующее переменному электромагнитному полю звуковой катушки и тем самым заставляющее прикрепленный конус двигаться внутрь и наружу.В большинстве драйверов используется кольцеобразный магнит, изготовленный из железокерамического материала.
Экран , вентиляционное отверстие — некоторые драйверы имеют заднее вентиляционное отверстие для предотвращения повышения давления за конусом в магнитном узле и для охлаждения звуковой катушки. Обычно устанавливается экран для предотвращения попадания мусора через вентиляционное отверстие.
звуковая катушка и прежний — звуковая катушка представляет собой катушку провода, обычно медного или алюминиевого, по которому проходит электрический звуковой сигнал. Протекающий ток звукового сигнала чередуется, создавая электромагнитное поле, которому противостоит постоянное магнитное поле магнитопровода. Это заставляет звуковую катушку и диафрагму двигаться. Некоторые драйверы имеют две (двойные) звуковые катушки для обеспечения различных вариантов подключения, включая возможность одновременного подключения к драйверу двух разных сигналов. Звуковые катушки могут быть «подвешенными» или «подвешенными», как показано ниже:

Выступающая звуковая катушка выше высоты зазора, а нижняя звуковая катушка короче высоты зазора.Наиболее распространены выступающие звуковые катушки. Подвесные звуковые катушки могут предложить преимущество более линейной мощности двигателя (произведение BL) по сравнению с их диапазоном отклонения (Xmax), но они обычно дороже, особенно когда требуется большое отклонение. Наконец, звуковая катушка наматывается на каркас, служащий термостойкой катушкой для проволоки.
Соединительная клемма – позволяет выполнить электрическое соединение со звуковой катушкой. Используются различные типы клемм, в том числе простые нажимные клеммы или позолоченные 5-контактные клеммы.Положительная клемма должна быть помечена знаком «+» или красной точкой. Когда драйвер подключен так, что положительный сигнал поступает на положительную клемму, конус должен двигаться наружу. Если он движется назад, метки клемм меняются местами. Драйверы с двойными звуковыми катушками будут иметь два набора клемм.

Части мембраны:

конус – также называемый «диафрагмой», движется как поршень, нагнетая воздух и создавая звуковые волны. Масса движущихся частей (диффузор, пылезащитный колпачок, звуковая катушка и каркас) и податливость подвески (окантовка и крестовина) определяют резонанс (Fs) драйвера, который, в свою очередь, определяет его низкочастотную характеристику.
пылезащитный колпачок – закрывает отверстие в центре конуса. Это имеет несколько преимуществ: уменьшает количество пыли и грязи, которые могут попасть в зазор магнита, снижает потери на утечку (QL) через драйвер, повышает прочность конуса, помогая сохранять его форму, и может добавьте массу к конусу, чтобы снизить резонанс драйвера (Fs). Некоторые пылезащитные колпачки имеют экран или вентиляционное отверстие для обеспечения потока воздуха и охлаждения звуковой катушки.

Детали подвески:

крестовина, подвеска – эти две детали образуют подвеску водителя.Подвес выполняет несколько задач: центрирует (как в осевом направлении, так и в направлении вперед-назад) звуковую катушку в зазоре магнитопровода и прилагает восстанавливающую силу, чтобы удерживать ее в этом положении, ограничивает максимальное механическое перемещение (Xmech) диафрагмы и звуковой катушки определяет податливость (Cms и Vas) драйвера и вместе с массой подвижных частей определяет резонанс (Fs) драйвера. В идеале подвеска должна обеспечивать линейную восстанавливающую силу на диафрагму и звуковую катушку во всем диапазоне хода.

Детали рамы:

Рама , также называемая «корзиной» или «шасси», представляет собой жесткую конструкцию, на которой крепятся компоненты драйвера. Это должно быть сделано с высокой степенью точности, чтобы все компоненты драйвера были выровнены должным образом. Рама также может помочь частям двигателя отводить тепло от звуковой катушки. Обычно он изготавливается из штампованной стали, литого алюминия или пластика.
Прокладка , дополнительная прокладка — большинство приводов имеют переднюю прокладку, обеспечивающую гладкую и ровную монтажную поверхность.Однако, поскольку большинство приводов монтируются с обратной стороны монтажного фланца, часто требуется задняя (дополнительная) прокладка. Драйвер должен иметь герметичную пломбу к коробке.

Crossover Network
Большинство динамиков должны использовать динамики более одного размера, поскольку одному динамику крайне сложно точно воспроизводить звуковые волны во всем диапазоне частот человеческого слуха от 20 Гц до 20 кГц. Наиболее распространенные многополосные динамики используют два драйвера, твитер и низкочастотный динамик. Это требует, чтобы электрический звуковой сигнал был разделен на высокочастотную часть и низкочастотную часть, прежде чем сигналы достигнут драйверов. Это очень важно, потому что большинство твитеров будут повреждены, если на них будет воздействовать низкочастотный сигнал. На приведенном ниже рисунке показано распределение звука между высокочастотным и низкочастотным динамиками:

Работа перекрестной сети заключается в разделении аудиосигнала. По этой причине перекрестные сети иногда называют «разделительными сетями».Частота, на которой звук разделяется, называется «частотой кроссовера». В идеале выбирается частота кроссовера, которая защищает твитер, позволяя ему воспроизводить только те частоты, которые он может воспроизводить лучше всего, и позволяет как отклику, так и диаграмме покрытия низкочастотного динамика хорошо сочетаться с твитером. Примечание. «Шаблон покрытия» — это форма зоны прослушивания, в которой драйвер обеспечивает относительно равномерный уровень прямого звукового давления.

Если динамик имеет драйверы более двух размеров, кроссоверная сеть также разделит аудиосигнал на одну или несколько дополнительных полос средних частот.

В аудиосистеме кроссовер можно разместить в двух местах: после усилителя или перед усилителем. Вот несколько пунктов о каждом местоположении:

После усилителя

Как правило, наиболее распространенное и наименее дорогое место для перекрестной сети.
Использует пассивные компоненты, не требующие внешнего источника питания, поэтому они называются «пассивными перекрестными сетями».
Использует большие компоненты, способные выдержать полную мощность, подаваемую на динамик.
Очень чувствителен к характеристике импеданса драйверов.
Может быть установлен внутри или снаружи корпуса динамика. Если кроссоверная сеть установлена внутри или на корпусе динамика, она считается частью динамика.
Для каждого динамика требуется только один канал усилителя, поскольку аудиосигнал после усиления разделяется.
Любителям часто проще собрать их дома, потому что печатная плата и блок питания не требуются.

Перед усилителем

Как правило, это более дорогое место для перекрестной сети, но оно может обеспечить более высокую точность и более широкие возможности настройки.
Обычно состоит из активных компонентов, которым требуется внешний источник питания, поэтому их называют «активными перекрестными сетями». Примечание. Пассивные кроссоверы также можно использовать перед усилителем, но они встречаются редко.
Используются компоненты меньшего размера, поскольку они расположены «вверх по течению» от выходов усилителя и потребляют гораздо меньше энергии.
Не зависит от характеристики импеданса драйверов.
Должен располагаться между предусилителем и усилителем(ями) мощности, обычно в стойке или шкафу для оборудования. Поскольку он не расположен рядом с динамиком, его обычно считают отдельным компонентом, а не частью динамика.
Требует отдельного канала усилителя для каждого драйвера или сетевого фильтра кроссовера, что повышает общую стоимость аудиосистемы.
Обычно их сложнее сконструировать, потому что часто требуются печатная плата и корпус (шасси), а также требуется внешний источник питания.

Выбор и проектирование перекрестной сети является большой темой, и компания Harris Tech предлагает программное обеспечение (X•over Pro), помогающее в проектировании пассивных перекрестных сетей.В этой теме важно помнить о кроссоверных сетях, что они делят аудиосигнал таким образом, что каждый драйвер в многополосном динамике будет получать только те частоты, которые он может обрабатывать и хорошо воспроизводить.

Коробка
На первый взгляд очевидно, что в коробке динамика есть место для установки драйверов. Но является ли это основным назначением коробки? Ответ может быть «да» для твитеров, потому что они имеют герметичные задние стенки и не подвержены влиянию податливости воздуха внутри корпуса или, если он присутствует, резонанса корпуса. Примечание: «Податливость» означает упругость или мягкость. Он описывает, насколько легко что-то может быть сжато. Большой объем воздуха более мягкий или податливый, чем небольшой объем воздуха. «Резонанс» — это способность что-то продлевать или усиливать. Колокол резонирует, потому что он продолжает издавать звук еще долгое время после того, как в него ударили. В норме закрытый ящик не должен резонировать. Однако коробки с вентиляционными отверстиями или пассивными излучателями рассчитаны на резонирование.

Ответ на предыдущий вопрос определенно «нет» для динамиков с открытыми тылами, таких как вуферы.Коробка обеспечивает две очень важные функции для драйвера с открытой спиной:

Обеспечьте эффективную работу водителю с открытым кузовом.
Сформируйте низкочастотную характеристику открытого драйвера.

Рассмотрим каждую из этих функций более подробно:

Эффективная работа водителя
Диафрагма динамика очень похожа на поршень автомобильного двигателя. В автомобильном двигателе поршень нуждается в цилиндре, чтобы он мог создавать давление. Это показано ниже:

Поршень в двигателе движется вверх и вниз внутри цилиндра. Двигаясь вверх, он сжимает смесь бензина и воздуха так, что они создают мощный взрыв, когда смесь под давлением воспламеняется от свечи зажигания. По мере старения двигателя поршень и цилиндр изнашиваются, а уплотнение между ними начинает протекать. Когда это происходит, цилиндр теряет давление, потому что смесь бензина и воздуха может просочиться мимо поршня.Это приводит к потере мощности двигателя. Другими словами, он теряет способность эффективно работать.

Аналогичным образом диафрагма динамика должна сжимать воздух, чтобы он мог создавать звуковые волны. Но если диафрагма открытого драйвера, такого как низкочастотный динамик, не герметична, воздух может проходить мимо нее, что снижает его способность сжимать воздух для создания звуковых волн. Поэтому очень важно герметизировать тыльную сторону диафрагмы коробом.

Обратите внимание, что низкочастотный динамик излучает звуковые волны с обеих сторон диафрагмы.Когда звуковые волны спереди положительны (конус движется наружу), звуковые волны сзади будут отрицательными или инвертированными. Если они встретятся, они аннулируют друг друга, и вы останетесь без звука или с очень слабым звуком. Имея это в виду, вот еще один способ описать эту функцию коробки: коробка не позволяет звуковым волнам, которые исходят с обратной полярностью от задней стороны диафрагмы динамика, подавлять звуковые волны, которые исходят от передней стороны диафрагмы водителя. .

Потребность в изоляции звуковых волн между передней и задней частями открытого динамика существует не на всех частотах. Это происходит только для более низких частот, длина волны которых относительно велика по сравнению с диаметром поршня диафрагмы. Почему? Поскольку диафрагма становится направленной по мере того, как длины волн становятся короче, звук, естественно, не будет смешиваться между фронтом и тылом, даже когда драйвер находится на открытом воздухе. Вот почему драйверу на открытом воздухе не хватает баса или он звучит «тонко».Он воспроизводит средние и высокие частоты без подавления задних звуковых волн передними. Но низкие частоты уменьшаются или отменяются.

Поскольку наибольший эффект коробки заключается в управлении низкочастотным откликом драйверов с открытой спиной, это является основным направлением проектирования коробки, включая наше программное обеспечение для проектирования коробки (BassBox Pro и BassBox Lite). И это приводит нас прямо ко второй функции ящика:

Формирование низкочастотного отклика
Закрытие задней части драйвера открытого типа в коробке не только предотвращает смешивание задних низкочастотных звуковых волн с передними и подавляет их.Коробка также оказывает сильное влияние на качество звука. Давайте рассмотрим три примера. На приведенном ниже графике показана амплитудная характеристика трех разных боксов, каждый с драйвером одной модели.

Многие разработчики динамиков считают зеленую кривую идеальной.

Это связано с тем, что отклик является «максимально плоским», что означает, что отклик остается ровным столько, сколько это возможно, прежде чем упасть. Причина, по которой «ровный» отклик считается лучшим, заключается в том, что он позволяет динамику воспроизводить звуковые волны, более точно соответствующие волнам исходного аудиосигнала.Вот что такое «высокая точность». Конечно, бывают случаи, когда вам не нужен плоский ответ. Например, динамик электрогитары используется для создания звука, а не для воспроизведения звука, поэтому может потребоваться неплоская характеристика, чтобы придать гитаре желаемое качество звука.

Красная кривая была создана путем помещения того же драйвера в коробку, которая была более чем в 100 раз больше, чем максимально плоская коробка. На самом деле коробка была настолько большой, что водитель вел себя так, как будто она вмонтирована в действительно огромную стену.Разработчики динамиков называют это конструкцией «бесконечной перегородки». Хотя использование такого большого ящика расширяет низкочастотную характеристику, это происходит за счет громкости, потому что уровень начинает снижаться намного раньше, чем в максимально плоском ящике. Кроме того, это заставит диафрагму водителя двигаться дальше, что уменьшит максимальную мощность, с которой он может справиться.

Синяя кривая была создана путем помещения того же драйвера в коробку, которая была примерно в 25 раз меньше, чем максимально плоская коробка.Такая маленькая коробочка имеет очень драматический эффект. Это создавало пик отклика в 9 дБ и приводило к очень раннему спаду отклика. Большой пик указывает на то, что громкоговоритель будет иметь большой резонанс. Это означает, что коробка будет «звенеть» как колокольчик на частотах в пределах пика. Это заставит динамик звучать громче на этих частотах, но это будет сделано за счет переходной характеристики, потому что любые внезапные звуки (например, удары барабана) больше не будут звучать так отчетливо, как изначально.

Mass & Compliance
Чтобы понять, почему эти три коробки произвели такой эффект, нам нужно немного больше узнать о драйвере. Существует очень хорошая аналогия, которую многие использовали для описания ключевых характеристик водителя. Это аналогия «веса и пружины». Это показано ниже:

В этой аналогии пружина представляет собой подвеску водителя (ее подвеску и крестовину). Подвеска драйвера действует как пружина, которая тянет поршень обратно к центру всякий раз, когда он толкается или тянется двигателем (звуковой катушкой и компонентами магнитной цепи).Вес на конце пружины представляет собой массу диафрагмы (конус и пылезащитный колпачок) и массу воздуха, который движется вместе с диафрагмой. Когда диафрагма приходит в движение, инерция массы действует на подвеску.

Вернемся к нашей аналогии: если груз привести в движение, он в конце концов установится в определенном ритме вверх/вниз. В этом его «резонанс». Независимо от того, насколько быстро или медленно двигался груз изначально, он в конечном итоге войдет в ритм своей резонансной частоты, когда больше не будет внешних сил, толкающих или тянущих его.Есть два способа изменить частоту ее резонанса: можно изменить длину пружины, чтобы сделать ее более или менее жесткой, и/или можно изменить вес. Оба изменения, показанные ниже, будут иметь аналогичный эффект — они понизят резонансную частоту.

Вот почему большие драйверы обычно имеют более низкие резонансные частоты — их большие диафрагмы обычно имеют большую массу.

Как коробка влияет на эти характеристики? Это очень мало влияет на массу диафрагмы.Но это очень существенно влияет на уступчивость водителя. В нашей предыдущей аналогии установка драйвера в коробку приводит к укорачиванию пружины. Это связано с тем, что объем воздуха внутри коробки имеет собственную податливость, которая служит для «жесткости» или уменьшения податливости водителя. Это «ужесточение» общей податливости вызывает увеличение резонансной частоты драйвера и добротности. Это вводит еще одну характеристику драйвера и коробки: Q.

Демпфирование и Q
Прежде чем определить Q, давайте снова подумаем об автомобиле.Все автомобили имеют подвеску, которая предотвращает тряску пассажиров при езде по ухабам и провалам дороги. Однако автомобиль не может использовать пружинную подвеску сам по себе, потому что автомобиль будет продолжать подпрыгивать (резонировать) после каждого удара или провала. Подпрыгивание должно быть подавлено, и это то, что делают амортизаторы или амортизаторы. Они подавляют нежелательное подпрыгивание после того, как пружины поглотили первоначальное воздействие удара или провала. Аналогичным образом необходимо демпфировать драйвер динамика. В противном случае его диафрагма будет чрезмерно вибрировать на своей резонансной частоте.

Несколько вещей служат для демпфирования драйвера. К ним относятся подвеска (объемный звук и крестовина), двигатель (звуковая катушка и магнитная цепь) и выходное сопротивление усилителя. Достижение оптимального уровня демпфирования иногда может быть проблемой, и это почти всегда требует рассмотрения типа коробки, в которой будет использоваться драйвер. Если драйвер спроектирован неправильно, он может быть недостаточно демпфирован или передемпфирован. Драйвер с недостаточным демпфированием будет иметь рябь в отклике и будет плохо воспроизводить переходные сигналы. Драйвер с передемпфированием будет иметь пониженную низкочастотную характеристику.

«Q» — это термин, используемый разработчиками и инженерами динамиков для описания того, насколько хорошо демпфирован динамик. Однако Q не демпфирует. Вместо этого это усиление резонанса, которое является полной противоположностью демпфированию. Таким образом, более высокая степень демпфирования приводит к более низкому значению Q и наоборот. Вернемся к нашему предыдущему графику:

Драйвер, который использовался для создания этого графика, имеет очень низкий общий показатель Q (Qts), равный всего 0.19. Такое низкое значение добротности связано, прежде всего, с чрезвычайно сильным магнитом, и этот драйвер сам по себе будет считаться сильно передемпфированным. Чтобы получить от него максимально ровный отклик, нам пришлось противодействовать некоторому демпфированию, ужесточив общую податливость. Мы сделали это, поместив драйвер в относительно небольшую коробку с объемом воздуха с гораздо меньшей податливостью, чем подвеска драйвера.

Это привело к значительному снижению общей податливости и увеличению общего Q (Qtc) до 0,7, как показано на зеленой кривой на графике.Многие считают Q 0,7 идеальным значением, поскольку оно уравновешивает демпфирование драйвера с гладкой низкочастотной характеристикой и достаточно хорошей переходной характеристикой.

Красная кривая была создана с помощью огромного ящика, объем которого был более чем в 100 раз больше, чем максимально плоский ящик. В результате коробка имеет очень высокую податливость и поэтому не может сильно ужесточить податливость водителя. На самом деле, общая добротность составила 0,2, что чуть больше, чем у самого драйвера. Поскольку общая добротность может оставаться такой низкой, конструкция считается избыточно демпфированной.Обратите внимание, как он производит меньшую низкочастотную амплитуду между 95 и 400 Гц. Вы можете считать его большую мощность ниже 95 Гц преимуществом, но это, вероятно, не так, потому что динамик должен будет перемещать огромное количество воздуха на этих низких частотах, а его максимальный ход (Xmax) может быть недостаточно большим, чтобы справиться с ним. это. Если это не так, в лучшем случае он будет иметь более высокие искажения, а в худшем — будет поврежден.

Синяя кривая была создана для сверхмалого ящика, объем которого был более чем в 25 раз меньше, чем у максимально плоского ящика.В результате коробка имеет очень низкую податливость, и поэтому она очень сильно усилила податливость водителя. На самом деле, общее значение добротности составило 3,0, что является довольно высоким значением, из-за которого коробка недостаточно демпфирована. Обратите внимание, как он создает пик отклика 9 дБ с центром на частоте 580 Гц. Пик приходится на эту частоту, потому что низкая податливость коробки фактически укоротила пружину, подняв резонанс до 580 Гц. Пик имеет высоту 9 дБ, потому что драйверу не хватает достаточного демпфирования для преодоления резонанса.Это означает, что драйвер будет звенеть как колокольчик на частоте 580 Гц. Излишне говорить, что он также будет иметь плохую переходную характеристику на этой частоте.

Примечание. Податливость драйвера и блока включены последовательно друг с другом, но они суммируются параллельно, как конденсаторы, поэтому сумма всегда меньше, чем наименьшее из значений соответствия драйвера или блока. Другими словами, в системе доминирует самый низкий уровень соответствия. С красной кривой податливость коробки была намного выше, чем у водителя, поэтому уступчивость водителя была доминирующей.Таким образом, коробка не сильно повлияла на общее соответствие. Тем не менее, поле синей кривой имело соответствие, которое было намного ниже, чем у драйвера, и, будучи более низким значением, оно стало доминирующим и привело к тому, что общее соответствие оказалось намного ниже.

Вентиляционные отверстия и пассивные радиаторы
До сих пор мы описывали акустическую коробку как «закрытую». Это коробка, которая не имеет отверстий наружу, и единственными устройствами, которые излучают звуковые волны, являются драйверы.Мы узнали, что коробка заставляет как резонансную частоту, так и добротность низкочастотного динамика смещаться вверх. Предполагается, что закрытый ящик сам по себе не имеет собственного естественного резонанса. По крайней мере, это идеальный вариант, и наличие у него проблем с резонансом будет зависеть от деталей конструкции.

Хотели бы мы когда-нибудь, чтобы коробка резонировала намеренно? И если бы мы это сделали, как бы это повлияло на звук? Ответ на первый вопрос – да. Это то, что делают вентиляционные отверстия и пассивные излучатели, и их влияние на низкочастотную характеристику может быть очень значительным.

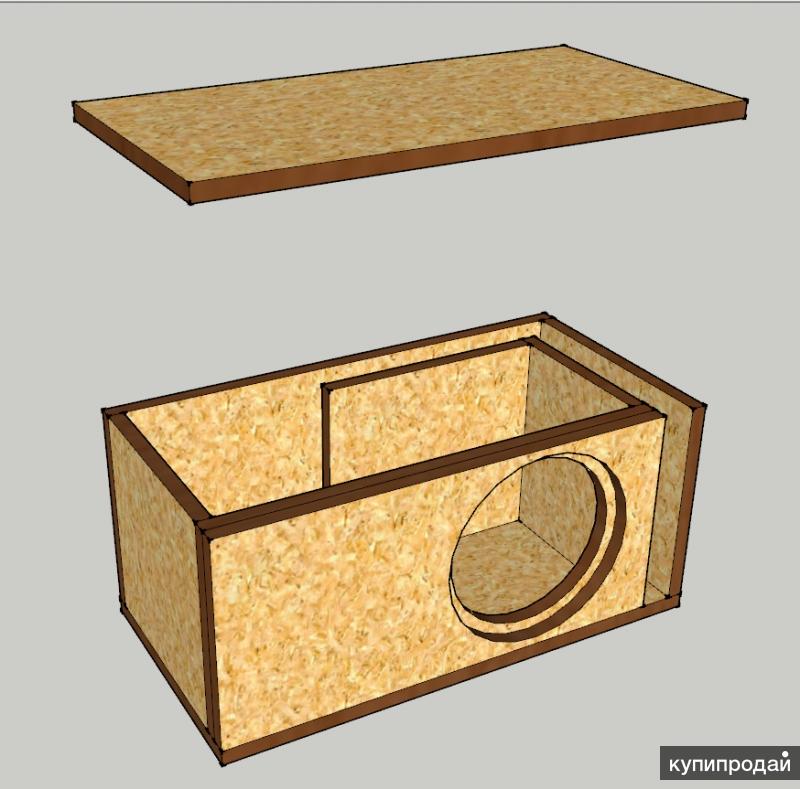

Вентиляционное отверстие – это отверстие в стенке бокса, которое позволяет воздуху входить и выходить. Пока отверстие скромного размера, оно не повлияет на способность коробки улавливать нежелательные звуковые волны, исходящие из задней части вуфера, и не повлияет на податливость воздуха в коробке. Вентиляционное отверстие обычно представляет собой трубку, вставленную в круглое отверстие. Размеры вентиляционной трубы рассчитываются таким образом, чтобы коробка резонировала на желаемой частоте, а вентиляционное отверстие создавало собственные звуковые волны на этой частоте.

Образец вентилируемой коробки показан слева на иллюстрации выше.

Пассивный излучатель подобен низкочастотному динамику без двигателя. Раньше их называли «дроновыми диффузорами», и их можно сделать, сняв магнит в сборе с вуфера. Поскольку у него нет магнитной цепи, диафрагма может свободно двигаться. Масса диафрагмы пассивного излучателя и податливость его окантовки заставляют его резонировать так же, как драйвер. Чистый эффект очень похож на вентилируемую коробку. Масса диафрагмы регулируется для изменения резонансной частоты коробки.Пример коробки пассивного излучателя показан справа на иллюстрации выше.

Используя вентиляционные отверстия или пассивные излучатели, можно настроить резонанс коробки на частоту, которая расширит низкочастотный отклик динамика. Примеры кривых отклика показаны ниже:

Кривые на приведенном выше графике были созданы с использованием другого драйвера, отличного от предыдущих графиков. Используемый здесь драйвер имеет общую добротность, равную 0,38, и поэтому более универсально подходит для различных типов коробок.

Зеленая кривая представляет собой максимально плоскую замкнутую коробчатую конструкцию. Он включен для сравнения. Обратите внимание, что его точка –3 дБ соответствует примерно 50 Гц. Примечание. Низкочастотный предел отклика динамика обычно указывается как точка, в которой отклик снижается на 3 дБ. Это также называется «частотой половинной мощности», потому что для увеличения уровня звукового давления на 3 дБ требуется удвоение мощности. Таким образом, уменьшение на 3 дБ равно уменьшению мощности вдвое.

Красная кривая была создана путем размещения того же драйвера в максимально плоской вентилируемой коробке.Две вещи очевидны. Во-первых, вентилируемый бокс расширяет низкочастотную характеристику ниже, чем закрытый бокс. Он переместил точку –3 дБ вниз до 30 Гц. Во-вторых, низкочастотная характеристика спадает намного быстрее, чем у закрытого ящика (у вентилируемого ящика частота среза 24 дБ на октаву, что вдвое больше, чем у закрытого ящика 12 дБ на октаву).

Как работает вентилируемый бокс? Воздух внутри вентиляционного отверстия действует как поршень и вибрирует в ответ на движение диафрагмы вуфера. Однако некоторые звуковые волны вентиляционного отверстия отстают от волн низкочастотного динамика, создавая фазовый сдвиг. На резонансной частоте низкочастотного динамика и выше, которая была смещена коробом вверх, звуковые волны вентиляционного отверстия имеют ту же фазу, что и волны низкочастотного динамика, и поэтому они усиливают друг друга. На резонансной частоте коробки вентиляционное отверстие также демпфирует низкочастотный динамик, так что его диафрагма движется очень мало, в то время как скорость воздуха в вентиляционном отверстии достигает максимума. Ниже частоты резонанса коробки фаза звуковых волн вентиляционного отверстия быстро смещается на 180 градусов, так что они не совпадают по фазе со звуковыми волнами низкочастотного динамика.Это делает две вещи: во-первых, звуковые волны низкочастотного динамика и вентиляционного отверстия начинают интерферировать и гасить друг друга ниже резонанса коробки. Это обеспечивает быструю скорость среза низких частот, которая может защитить низкочастотный динамик от чрезмерного отклонения. Во-вторых, он «разгружает» низкочастотный динамик, что может сделать его восприимчивым к чрезмерному отклонению на сверхнизких частотах, несмотря на упомянутую ранее высокую скорость среза (однако эту проблему можно легко решить с помощью дозвукового или низкочастотного фильтра верхних частот). ).

Синяя кривая была создана путем размещения того же драйвера в максимально плоском корпусе пассивного радиатора. В целом пассивный излучатель работает очень похоже на вентиляционное отверстие, за исключением того, что у пассивного излучателя есть подвеска и, следовательно, предел податливости и отклонения, которых нет у вентиляционного отверстия. Однако, если податливость пассивного излучателя и предел отклонения очень велики, он будет вести себя очень близко к вентиляционному отверстию. И подобно вентиляционному отверстию, пассивный излучатель начнет смещаться в противофазе с драйвером ниже частоты резонанса коробки, вызывая быструю скорость среза низких частот, аналогичную вентиляционной коробке, и разгружая вуфер на сверхнизких частотах (хотя его соответствие предотвращает разгрузку НЧ-динамика настолько, насколько вентиляционное отверстие).

Если пассивный излучатель очень похож на вентиляционное отверстие, то почему в приведенном выше примере есть огромный провал в отклике примерно на 16-17 Гц? Это отличительная черта многих, но не всех корпусов пассивных радиаторов. Это происходит на резонансной частоте пассивного излучателя и является следствием несовпадения фазы пассивного излучателя. Однако, если бы мы построили отклик дальше, мы бы увидели, что он в конечном итоге предполагает частоту среза почти 24 дБ на октаву, как в вентилируемом ящике.При этом можно настроить коробку с пассивным излучателем иначе, чем коробку с вентиляцией, и использовать податливость и резонанс пассивного излучателя для создания более постепенной скорости отсечки, которая больше похожа на закрытую коробку. Однако эти последние конструкции, как правило, имеют пассивные излучатели с сильным демпфированием, которые не очень эффективны.

Резюме
Динамик обычно состоит из трех частей: корпуса, дополнительного пассивного кроссовера и одного или нескольких драйверов. В этом разделе были рассмотрены многие из их ключевых характеристик и объяснено, как они работают вместе для создания звука. В этом резюме будут освещены некоторые из наиболее важных моментов:

Драйверы:

Электродинамический драйвер одного размера не может точно воспроизвести весь частотный диапазон человеческого слуха от 20 Гц до 20 кГц, поэтому в большинстве высококачественных динамиков используется драйвер более одного размера.
Низкочастотный отклик драйвера обычно ограничивается его резонансом (Fs) и размером.
Высокочастотный отклик динамика обычно ограничен размером и массой его диафрагмы и индуктивным сопротивлением его звуковой катушки.
Привод ведет себя как груз на пружине, потому что у него есть масса и податливость. Подвеска водителя имеет податливость и аналогична пружине, а диафрагма водителя имеет массу и аналогична массе.
Резонансную частоту драйвера можно снизить, добавив массу к диафрагме и/или сделав подвеску более податливой.

Перекрестные сети:

Разделяет аудиосигнал на отдельные полосы частот, чтобы каждый драйвер получал ту часть, которую он может лучше всего воспроизвести.
Выпускаются в двух вариантах: более распространенная схема пассивного кроссовера, расположенная после усилителя, и более дорогая схема активного кроссовера, расположенная перед усилителем(ями).

Коробки:

Водителю нужен бокс для предотвращения смешивания звуковых волн, исходящих от задней части диафрагмы, со звуковыми волнами, исходящими спереди.Без коробки низкочастотный отклик будет уменьшаться, потому что передние и задние звуковые волны имеют тенденцию подавлять друг друга.
Коробка повысит резонанс и общую добротность драйвера.
Коробка может использоваться для формирования низкочастотной характеристики.
Сам по себе хорошо сконструированный закрытый ящик не должен резонировать.
Сам по себе бокс с вентиляционным отверстием или пассивным излучателем рассчитан на резонирование. Этот резонанс используется для усиления и формирования низкочастотного отклика.

Что такое сабвуфер? Как работают динамики с акцентом на басы

Сабвуферы — это тип динамиков, которые усиливают самые низкие частоты любого звука, который вы слушаете.
Эти низкие частоты обычно включают бас-гитары, органы, низкие голоса, бочки и звуковые эффекты фильмов.
невероятно популярны для домашних кинотеатров и автомобильных стереосистем, и их легко настроить.
Посетите библиотеку технических справочников Insider, чтобы узнать больше.

Сколько у вас динамиков? Если вы посчитаете свой телефон, компьютер, телевизор, автомобиль — вероятно, их больше, чем вы думаете. Динамики — это основное оборудование для тех, кто хочет слушать музыку, смотреть телевизор или даже просматривать Интернет.

Но для меломанов, которые ценят качественную звуковую систему, динамики не так уж и просты.Решение о том, какое оборудование вам понадобится для наилучшего звука, может быть сложным, особенно если вы новичок в аудиотехнике.

Один из лучших видов динамиков, которые вы можете приобрести для немедленного улучшения звука, — это сабвуфер . Они усиливают басы и богатство всего, что вы слушаете.

Вот все, что нужно знать о сабвуферах, в том числе о том, как они работают, где их использовать и какой тип приобрести.

Что такое сабвуфер?

Каждый звук в мире имеет частоту.Более высокие звуки имеют более высокие частоты, и наоборот.

Обычные динамики и системы объемного звучания не могут должным образом воспроизводить низкочастотные звуки. Из-за этого многие фильмы и музыка звучат плоско.

Сабвуфер (или «сабвуфер») предназначен для воспроизведения низких частот в музыке, известных как бас и саб-бас, усиливаемых низкочастотным динамиком.

В то время как обычные динамики позволяют слышать басы, сабвуфер позволяет слушателю почувствовать звук.Диапазон частот, особенно от 20 до 200 герц, выделяет инструменты в этом диапазоне, такие как бас-гитары, органы и бочки. Он также усиливает низкие голоса и звуковые эффекты фильмов, такие как взрывы.

Если вы когда-нибудь ходили в кинотеатр и чувствовали, как ваш стул трясется, когда на экране происходит что-то важное, то, вероятно, это из-за сабвуферов.

Сабвуферы снимают нагрузку с ваших динамиков.

Дарио Петрович / Getty Images

В зависимости от того, какие устройства у вас уже есть для звуковой системы, идеальным дополнением может стать сабвуфер. Сабвуферы снимают нагрузку с ваших динамиков, чтобы воспроизвести полный звук, позволяя вам не только слышать, но и чувствовать, как режиссер или артист хотел, чтобы вы испытали их работу.

Как работают сабвуферы

Понимание того, как работает сабвуфер, может привести к путанице.Если вы не видели их в действии, знайте, что они достаточно сильны, чтобы послать рябь через стакан воды или вибрации по вашему позвоночнику.

В сабвуферах используются приводы динамиков или «басовики» (да, как у собаки) определенного диаметра. Такие переменные, как базовый размер сабвуфера или целевая частота, будут определять общий размер сабвуфера.

Звук и ощущения, которые могут быть достигнуты сабвуферами, обусловлены компонентами, которые позволяют уменьшать или усиливать выходной сигнал определенных частот, обеспечивая синхронное движение конусов низкочастотных громкоговорителей на сабвуфере и динамиках.

Где использовать сабвуфер

Решение о том, какой сабвуфер вам нужен, может занять некоторое время. Но вот несколько советов для тех, кто хочет добавить сабвуфер в домашний кинотеатр или автомобильную стереосистему.

Сабвуфер для домашнего кинотеатра Динамик сабвуфера, установленный сбоку от 7.1 система домашнего кинотеатра с объемным звуком. Крейг Кольрусс / Фресно Би / Служба новостей Tribune через Getty Images

Как правило, сабвуфер для домашнего кинотеатра интегрируется в вашу центральную звуковую систему, увеличивая ширину и глубину звуковой сцены системы.

Создаваемые звуковые волны являются всенаправленными и распространяются по комнате. Как размер комнаты, так и расположение мебели могут влиять на звук, при этом низкие частоты чувствительны к факторам помещения.Есть шанс, что волны отскакивают друг от друга, образуя стоячие волны или басовые нули.

Стоячие волны: Эти волны определяются размером помещения и длиной звуковой волны, создавая избыток энергии басов, создавая эффект «гула», которому не хватает четкости.
Низкие басы: Происходит, когда звуковые волны нейтрализуют друг друга, создавая мертвую зону.

Установка сабвуфера в вашем доме может потребовать некоторых усилий.Попробуйте разместить его в разных местах комнаты, например, в углах, окруженных звукопоглощающим устройством, или на заполненной книжной полке, чтобы усилить басы. Понимание факторов окружающей среды в вашем доме, таких как его естественная акустика, поможет вам найти оптимальное положение для вашего домашнего кинотеатра.

Автомобильный сабвуфер

Сабвуферы установлены в багажнике автомобиля.Мэтью Пейтон / Getty Images

Вы когда-нибудь останавливались рядом с другим автомобилем, играющим музыку с такими сильными басами, что ваш автомобиль трясется? Вот что делает хороший сабвуфер.

Автомобили поставляются со стандартной заводской звуковой системой, соответствующей их марке и модели. Большинство звуковых систем требуют профессиональной установки, особенно по мере того, как автомобили становятся все более совершенными.

Вот некоторые ключевые факторы, которые следует учитывать при покупке автомобильного сабвуфера.

Размер: Чем больше сабвуфер, тем насыщеннее басы, поэтому необходимо место для размещения в багажнике или под сиденьем.
Тип корпуса: Существует два типа коробок, в которых находится сабвуфер. Герметичный корпус создает более глубокие басы и рекомендуется для воспроизведения звука на всех частотах. Портированные корпуса громче и подходят для таких жанров, как рэп и хаус.
Мощность: среднеквадратичных значений или средних уровней мощности связаны с регулированием мощности сабвуфера. Более высокое среднеквадратичное значение означает больше басов.
Чувствительность: Определяет, какая мощность требуется сабвуферу для создания определенной громкости, выраженной в уровне звукового давления или SPL. Высокие рейтинги SPL более чувствительны и требуют меньше энергии для производства больших объемов.
Сопротивление: Электрическое сопротивление сабвуфера измеряется в омах — импеданс усилителя и сабвуфера должен совпадать.

Как только будут выбраны и установлены правильные характеристики, вы заметите более насыщенный звук. Сабвуферы обеспечивают лучшую передачу басов, позволяя вам слушать звуки, которые ваши динамики не могут воспроизвести в одиночку. С качественными сабвуферами в вашем автомобиле вероятность того, что ваша музыка будет звучать искаженно на высокой громкости, значительно ниже.

Является ли сабвуфер динамиком? Сабвуферы против динамиков?

Если вы хотите добиться наилучшего качества звука, вам понадобится качественная акустическая система. Но с таким количеством динамиков и типов динамиков может запутаться понимание того, что вам нужно.

Вы, наверное, слышали о сабвуферах. Это мощное оборудование, предназначенное для воспроизведения низких звуковых частот. Они известны как бас и суб-бас. Не все динамики одинакового размера.

Поэтому разные модели предлагают разные и лучшие диапазоны, чем другие. Подумайте о хоре, в котором есть сопрано, альт, тенор и бас. Что ж, это разнообразие звуков такое же, как и у динамиков, и именно поэтому в них обычно встроено более одного динамика.

Для певцов, ди-джеев и музыкальных групп лучший способ получить качественную звуковую систему — это установка, включающая динамики и сабвуферы. СЧ, твитеры и вуферы также можно использовать для обработки различных диапазонов нот и звуков в музыке. Поскольку все они работают вместе, весь диапазон звука полностью охватывается, что приводит к улучшению качества прослушивания.

Но классифицируются ли сабвуферы как динамики? Что ж, между ними есть некоторые различия, но с технической точки зрения сабвуферы — это громкоговорители, генерирующие низкие басы. Основное отличие сабвуфера от обычной колонки заключается в частотном диапазоне. Сабвуферы используются для воспроизведения самых низких частот звукового спектра и поэтому идеально подходят для воспроизведения низких частот.

Динамики воспроизводят более высокие частоты с меньшими звуковыми ограничениями. Сегодня мы собираемся обсудить различия между сабвуферами и динамиками и выяснить, действительно ли сабвуфер можно считать другой формой динамика.

Сабвуферы и динамики

Сабвуферы и динамики — это аудиосистемы.Тем не менее, динамики воспроизводят более высокие частоты и обеспечивают наилучшее качество звука в целом.

Чтобы понять разницу между ними, нам нужно сначала обсудить, что делает каждое устройство.

Сабвуфер

Сабвуфер или низкочастотный динамик — это звуковая система, которая воспроизводит звук из аудиосистемы. Сабвуферы используются для воспроизведения низких звуковых частот, обычно называемых «басами».

Динамик

Динамик — это просто громкоговоритель, который также воспроизводит звуки.Однако динамики усиливают вывод звука на слушателей в определенном пространстве. Вместо того, чтобы воспроизводить низкочастотные звуки, динамики воспроизводят более высокие частоты, которые легче услышать нашим ушам.

Громкоговорители относятся к электроакустическим преобразователям. Они преобразуют электрический сигнал в звук. Основная задача динамика — воспроизводить различные вариации определенного электрического сигнала. Это заставляет устройство двигаться вместе со звуковыми волнами в воздухе и усиливать их.

Конструкция сабвуфера

Когда мы изучаем конструкцию сабвуфера, она сильно отличается от любого другого динамика.Его конструкция обычно деревянная или пластиковая с корпусом громкоговорителя, в котором установлен один или несколько низкочастотных динамиков.

Эти вуферы могут быть размещены в определенных местах внутри конструкции, и их размещение может иметь непосредственное влияние на многочисленные варианты сабвуферов. Эти варианты определяются размером, стоимостью, эффективностью, характеристиками искажения и мощностью, которыми они обладают. Различные конструкции включают рупорные, фазоинверторные, полосовые сабвуферы и сабвуферы с бесконечной перегородкой.

Частоты сабвуфера

Сабвуфер обычно обеспечивает частоту в диапазоне от 20 до 200 Гц.С низкочастотными динамиками их профессиональные звуки обычно будут ниже 100 Гц, а сабвуферы — ниже 80 Гц.

Этот диапазон частот обычно зависит от его использования. Для домашнего использования частота, как правило, составляет от 20 до 200 Гц, в то время как группы, ди-джеи и певцы будут иметь частоту около 80 Гц.

Различные типы сабвуферов

Сабвуферы могут поставляться в нескольких конфигурациях:

В активный сабвуфер встроен блок. Поэтому ему потребуется собственный блок питания переменного тока.Для живых выступлений или домашнего кинотеатра сабвуфер обычно активен.

Пассивный сабвуфер питается от внутреннего усилителя, мощность которого должна быть достаточной для поддержания всех басовых эффектов через сабвуфер. Требуемое усиление обычно определяется размером динамика.

Существует целый ряд типов сабвуферов. К ним относятся:

портированные сабвуферы
пассивных радиаторов
герметичных сабвуферов сабвуферов
сабвуферы переднего и дальнего и вниз
роговые сабвуферы
Bandpass Subwoofers

портированные сабвуферы — эти модели имеют дополнительное отверстие или порт который позволяет воздуху выходить, обычно через трубку.Это может эффективно повысить уровень басов сабвуфера. Это связано с тем, что выходящий воздух также содержит определенные басовые частоты, которые в противном случае не имели бы пути выхода. Таким образом, у вас остается более густой и насыщенный басовый звук.

Сабвуферы с пассивным радиатором – Это как портированные сабвуферы на стероидах. Вместо дополнительного порта к усилителю подключены два пассивных излучателя. Эти излучатели движутся, позволяя звуку выходить из динамика аналогично порту, но с более широким диапазоном частот. Такая конструкция позволяет получить объемный, очень широкий звук в достаточно небольших акустических системах, поэтому их часто используют в автомобилях.

Сабвуферы в герметичном корпусе – В закрытых корпусах нет порта или пассивного излучателя. У этих типов сабвуферов есть только один путь выхода баса. В то время как глубина баса может быть потеряна, звук становится более сбалансированным с меньшим количеством ударов и пиков.

Сабвуферы, направленные вперед и вниз – Это название относится к расположению динамика внутри блока сабвуфера.В этих моделях, как правило, динамик направлен вперед, что позволяет звуку распространяться спереди и по бокам конструкции. Если сабвуфер направлен вниз, звук будет направлен к земле и впереди устройства. Это особенно полезно, если динамики размещены на подставках или полках.

Рупорные сабвуферы – Обычно рупорные сабвуферы громче других. В более высоких частотных диапазонах эти сабвуферы обеспечивают более направленное звучание.

Это делается путем фокусировки звука, который обычно просачивается, но вместо этого распространяется в разных направлениях, направляясь через динамик Longhorn.Вот почему эти устройства часто используются на больших аренах или площадках, где звук должен распространяться дальше, но при этом с точностью.

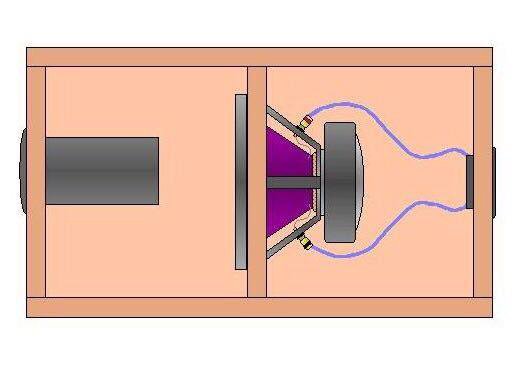

Полосовые сабвуферы – Полосовые сабвуферы имеют более сложную и сложную конструкцию, позволяющую воспроизводить более чистые и естественные басы на определенных частотах. Вы можете с абсолютной точностью указать желаемый уровень баса из динамиков.

Эти модели, как правило, имеют две отдельные камеры, одна из которых обычно имеет порт для выпуска излучения из переднего конуса.Вы часто будете видеть полосовые сабвуферы, используемые в профессиональных живых выступлениях, таких как концерты на аренах, или в корпусах сабвуферов для автомобильных аудиосистем.

Итак, что такое динамик?

Теперь, когда мы знаем, что такое сабвуфер, давайте разберемся, что может предложить колонка. Динамик — это просто громкоговоритель. Имеется в виду электроакустический преобразователь. Другими словами, он преобразует электрический сигнал в звук.

Изменения электрического сигнала заставляют динамик двигаться синхронно с ним.Таким образом, звуковые волны распространяются по воздуху. Динамики вызывают максимальное искажение и различия в том, что мы слышим.

Основное различие между сабвуфером и динамиком заключается в их частотном диапазоне. Как было указано выше:

Сабвуферы используются для воспроизведения низких частот звукового спектра и идеально подходят для воспроизведения басов.

Динамики используются для воспроизведения более высоких частот, таких как средние и высокие частоты. арфы или скрипки имеют высокочастотные звуковые волны, поэтому их улавливают динамики.Бас-барабан или бас-гитару лучше улавливает сабвуфер. Однако даже обычный динамик может воспроизводить все эти разные звуковые частоты, но с переменной интенсивностью.

Динамики обычно используются с компьютерами и другими аудиосистемами. Независимо от того, активны они или пассивны, динамики обычно служат одной и той же цели: генерировать и усиливать звуки в определенной области.

Плюсы и минусы сабвуфера

При рассмотрении вопроса о том, нужен ли вам сабвуфер, вы должны взвесить все за и против, чтобы убедиться, что они соответствуют вашим требованиям.

Pros

Добавление активного сабвуфера улучшает звучание средних частот, снижает нагрузку на аудиосистему и обеспечивает более глубокие басы. производит более низкие частоты. Динамики могут просто фокусироваться на более высоких частотах с большей четкостью при более высокой громкости
Общее качество звука значительно улучшается, так как основные динамики не должны воспроизводить низкие частоты
Поскольку сабвуферы и основные динамики используют разные звуковые диапазоны, они как правило, звучат намного лучше, чем полнодиапазонный динамик

Минусы:

Многие модели не очень качественно сделаны. В результате они регулярно приходят с техническими трудностями и осложнениями
Эти блоки нельзя использовать сами по себе, так как они должны постоянно сочетаться с динамиками

Плюсы и минусы динамиков

Плюсы

Динамики, как правило, стоят дешевле и более экономичны по сравнению с сабвуферами
Они могут создавать очень хорошие звуки даже без использования сабвуфера
Они могут эффективно воспроизводить звук сами по себе без сабвуфера

Минусы

В отличие от сабвуферов, динамики не могут воспроизводить более низкие частоты и глубокие басы.Это связано с тем, что сабвуферы могут воспроизводить только более низкие частоты музыки, поэтому средние, высокие частоты и вокал будут практически отсутствовать при низком качестве и чистоте.

Для наилучшего звучания соедините динамики с сабвуфером, чтобы максимально насладиться всеми частотами.

2.1, 5.1, 7.1, 9.1 и многое другое!

Когда вы настраиваете систему объемного звучания, вы столкнетесь с такими числами, как 2.1, 5.1, 7.1, 7.1.2, 9.1 и выше. Когда вы видите их снова и снова, вы можете начать задаваться вопросом, что они собой представляют.

Что означают разные каналы динамиков? Когда речь идет о каналах объемного звучания, первое число определяет количество основных динамиков. Второе число определяет количество сабвуферов, а третье число определяет количество «высотных» динамиков.

Давайте подробно рассмотрим различные акустические системы и то, как выглядит их структура каналов.Чтобы быстро перейти к нужной настройке звука, щелкните одну из ссылок ниже.

Что означают цифры в каналах динамиков?

Первое число (например, «5» в 5.1)

Первое число конфигурации акустической системы определяет количество основных динамиков в установке. Говоря об основных динамиках, мы имеем в виду передний левый, передний правый, центральный и различные динамики объемного звучания.

Второе число (пример: «1» в 5.1)

Второе число конфигурации акустической системы указывает количество сабвуферов в системе объемного звучания. Чаще всего можно увидеть 1, что означает, что в установке есть один сабвуфер, но время от времени вы можете встретить 2. В то время как большинство систем объемного звучания отлично работают только с одним сабвуфером, некоторые люди предпочитают звук двух для своей уникальной комнаты и потребностей.

Третье число (пример: «2» в 7.1.2)

Третье число конфигурации акустической системы указывает на количество «высотных» или «направленных вверх» динамиков.

Как будто двух номеров недостаточно, вы можете встретить такие номера, как 7.1.2 или 9.1.2, в поиске вашего домашнего кинотеатра. Хотя эти цифры кажутся довольно сложными, они просто дают место для определения «высотных» динамиков в системе объемного звучания домашнего кинотеатра. Верхние динамики обычно располагаются на потолке комнаты домашнего кинотеатра, но они также могут быть динамиками, направленными вверх.

Стереосистемы: 2.0- и 2.1-канальные акустические системы

Стерео акустическая система 2.0

В 2.0, у вас будет два динамика рядом с телевизором — один слева и один справа. Ваши динамики, скорее всего, будут питаться от хорошего ресивера или даже усилителя. В некоторых случаях динамики активны и не требуют отдельного источника питания. У вас не будет сабвуфера, а колонки будут совместимы с телевизором, DVD и мобильными устройствами, такими как телефоны и ноутбуки.

Стереосистема 2.0 представляет собой базовую стереоустановку без объемного звука и обычно используется для прослушивания музыки. Это доступная установка, которая может стать отправной точкой для домашнего кинотеатра, и она помогает все упростить. Это даст фильму и телевидению более качественный звук, чем крошечные динамики, которыми оснащены телевизоры, поэтому в этой простой настройке нет ничего плохого.

Акустическая система 2.1

Стереосистема 2.0 придаст вашему домашнему кинотеатру более качественный звук по сравнению с единственной установкой с двумя динамиками. У вас будут левый и правый динамики с каждой стороны телевизора, а с добавлением одного сабвуфера вы получите дополнительные басы и глубину в звуковой системе домашнего кинотеатра.

Поскольку окружающих динамиков нет, эта установка по-прежнему остается довольно простой, но добавление сабвуфера определенно улучшит звук, чтобы обеспечить более сложные ощущения. Вы будете лучше слышать низкие частоты, и вам понравится домашний кинотеатр без помех, без кучи проводов, тянущихся повсюду.

Многие звуковые панели имеют 2. 1-канальную настройку, и эта настройка обычно используется для просмотра фильмов, телепередач и музыки.

3.1 Звуковая система

А 3.1 — это четырехканальная звуковая система с тремя основными динамиками и сабвуфером. Динамики будут состоять из левого, центрального и правого динамиков, расположенных соответствующим образом, а ваш сабвуфер должен быть расположен на полу в центре установки, однако, как мы объяснили в нашем руководстве, независимо от того, есть ли у вас ковровое покрытие или паркет. может повлиять на звук, поэтому обратите внимание.

Добавление динамика центрального канала используется для воспроизведения диалогов, а левый и правый динамики будут использоваться для эффектов, музыки и других стереозвуков.Настройка системы 3.1 по-прежнему ориентирована только на звук спереди и не имеет динамиков объемного звучания. Это отличная установка для улучшения кинематографического звука.

Система объемного звучания 5.1

Система домашнего кинотеатра 5. 1 — это настоящая система объемного звучания, и это одна из наиболее распространенных конфигураций домашнего кинотеатра. Вы увидите, что это очень часто упоминается при просмотре продуктов для домашних кинотеатров, а домашние кинотеатры всех форм и размеров полагаются на систему объемного звучания 5.1 для отличного звучания.

Имеет шесть каналов, которые включают в себя пять основных динамиков и сабвуфер. Спереди расположены три динамика: слева, по центру и справа, а также два динамика объемного звучания в задней части комнаты — один слева и один справа.

Несмотря на то, что существует множество конфигураций для этой установки, идеальной является установка, когда передние левый и передний правый громкоговорители расположены под углом 22–30 градусов от центрального громкоговорителя/телевизора, а громкоговорители объемного звучания — под углом 90–110 градусов от центральный динамик/телевизор.

Объемный звук 5.1 является наиболее часто используемым форматом для передачи объемного звука, и он используется везде, от DVD до кинотеатров, цифрового телевидения и т. д. Многие ноутбуки и настольные компьютеры поставляются со звуковой картой 5.1, которая совместима с этой настройкой.

7.1 и 7.1.2 Системы объемного звучания

Система объемного звучания 7.1

Система объемного звучания 7.1 включает в себя все компоненты 5.1-канальной системы и добавляет еще два тыловых динамика.Это восьмиканальная система, которая обычно используется в домашних кинотеатрах. В системе объемного звучания домашнего кинотеатра 7.1 добавление двух динамиков сзади дает еще более полный и округлый звук. Это связано с тем, что два боковых динамика объемного звучания не будут отвечать как за задний, так и за объемный звук.

Расположение динамиков для исходных шести каналов системы объемного звучания 5.1, но два задних динамика в идеале должны располагаться под углом от 135 до 150 градусов от центрального канала/телевизора для оптимального объемного звучания.

7.1.2 Система объемного звучания

Если посмотреть на цифры, эта конфигурация может показаться сложной, но система объемного звучания 7. 1.2 просто означает настройку объемного звука 7.1 с добавлением двух потолочных или направленных вверх динамиков. Эта настройка в основном создается с помощью потолочных динамиков Dolby Atmos, и вы можете узнать больше о конфигурации и настройке динамиков Dolby Atmos 7.1.2 здесь.

Эту объемную систему лучше всего использовать на плоском потолке из гипсокартона или штукатурки, а высота потолка не должна превышать 14 футов.Это первоклассный домашний кинотеатр.

Хотя эта технология все чаще используется в домашних кинотеатрах, она обеспечивает первоклассный, реалистичный и захватывающий домашний кинотеатр, создавая звуковой купол в вашем домашнем кинотеатре. Если ваш ресивер совместим с Dolby Atmos, вы можете получить эту конфигурацию.

Система объемного звучания 7.2

Система объемного звучания домашнего кинотеатра 7.2 становится все более широко используемой компоновкой динамиков объемного звучания, и все больше ресиверов начинают поддерживать эту конфигурацию. В нем есть все элементы вашей системы объемного звучания 7.1, но вы добавляете еще один сабвуфер. Чтобы ресивер поддерживал эту конфигурацию, он должен иметь два выхода для сабвуфера.

В то время как некоторые люди довольны только одним сабвуфером, другие используют настройку 7.2 для балансировки басов в домашнем кинотеатре. Вместо громких или тихих басов в разных частях комнаты басы распределяются равномерно, и независимо от того, где вы сидите, вы получаете одинаковые басы.

Если вы любите басы и хотите инвестировать в дополнительный сабвуфер (подробнее о различных типах в нашем руководстве), система объемного звучания для домашнего кинотеатра 7.2 станет для вас отличным выбором. Будьте осторожны, ваших соседей может раздражать слишком сильный бас.

9.1 и 9.1.2 Системы объемного звучания: максимальные возможности

Система объемного звучания 9.1 для домашнего кинотеатра

9.1. Система объемного звучания домашнего кинотеатра представляет собой десятиканальную систему объемного звучания, включающую девять динамиков и сабвуфер. В дополнение к компонентам, включенным в систему объемного звучания домашнего кинотеатра 7.1, система объемного звучания 9.1 также включает в себя два передних верхних динамика. Фронтальные верхние динамики расположены в передней части комнаты, прямо над левым и правым основными динамиками. Для оптимального звучания они должны находиться примерно в трех футах над левым и правым передними динамиками и быть обращены прямо к слушателю.

Это очень высококачественная установка объемного звука для домашнего кинотеатра, и она не так типична, как 7.1, 5.1 или ниже.Это используется очень преданными гуру домашнего кинотеатра, но это также может быть достигнуто путем медленного добавления компонентов в вашу систему домашнего кинотеатра.

Лучше всего это сделать с помощью консультанта или эксперта, поскольку для правильной настройки системы такого типа необходимо учитывать множество компонентов и спецификаций.

9.1.2 Система объемного звучания домашнего кинотеатра

Система объемного звучания домашнего кинотеатра 9. 1.2 имеет несколько иную настройку, чем система домашнего кинотеатра 9.1. Хотя вы можете подумать, что просто добавите два потолочных или направленных вверх динамика к 9.1, вы фактически будете иметь два фронтальных широких динамика вместо двух фронтальных верхних динамиков — в дополнение к двум потолочным или направленным вверх динамикам.

Общие компоненты включают в себя левый и правый передние громкоговорители, центральный громкоговоритель, сабвуфер, левый и правый передние широкополосные громкоговорители, левый и правый громкоговорители объемного звучания, левый и правый тыловые громкоговорители, а также левый и правый потолочный динамик.

Узнайте больше о Dolby Atmos 9.1.2 размещение динамиков. Эта установка также создает захватывающий высококачественный звук купола, который был у 7.1.2, но добавляет дополнительный уровень звука с левым и правым передними широкими динамиками.

Есть ли еще?

Хотя вы можете подумать, что рассмотренных нами настроек достаточно для любого домашнего кинотеатра, для домашних кинотеатров определенно доступно больше вариантов, поэтому, если вы не нашли идеальную настройку для себя, не расстраивайтесь. Вот еще несколько способов настройки акустической системы домашнего кинотеатра.

Система объемного звучания 4.1

Система объемного звучания домашнего кинотеатра 4.1 — еще одна широко используемая конфигурация, включающая передний левый, передний правый, задний левый и задний правый динамики с одним сабвуфером. Это пятиканальная установка, в которую не входит типичный динамик центрального канала.

Система объемного звучания 6.1

Конфигурация объемного звучания домашнего кинотеатра 6.1 аналогична системе объемного звучания 5.1, но включает дополнительный динамик.Этот дополнительный динамик будет расположен в центре задней части вашего домашнего кинотеатра, что поможет добавить еще одно измерение, не переходя на полную настройку объемного звука 7.1. Это создает более реалистичный звук и обеспечивает более широкий и полный звук в вашем домашнем кинотеатре всего с одним дополнением.

Вместо того, чтобы вкладывать средства в два тыловых динамика, вы начнете с одного и получите отличный эффект за свои деньги. Некоторые люди начинают с одного и в конечном итоге добавляют еще один, чтобы перейти к настройке 7.1, но другие считают добавление одного тылового динамика ненужным.

10.2 Система объемного звучания для домашнего кинотеатра

Система объемного звучания для домашнего кинотеатра 10.2 была разработана создателем THX Томлинсоном Холманом, и лозунг этой установки — «вдвое лучше, чем 5.1». Конфигурация включает семь фронтальных каналов: левый и правый широкие динамики, левый и правый верхние динамики, левый и правый фронтальные динамики и центральный фронтальный динамик. Есть три динамика объемного звучания, в том числе один левый, один задний и один правый, а также два сабвуфера.

Эта система объемного звучания никоим образом не является типичным способом настройки среднего домашнего кинотеатра, но в настоящее время продаются некоторые продукты, соответствующие этой конфигурации.Только самые преданные гуру домашнего кинотеатра будут использовать систему объемного звучания домашнего кинотеатра 10.2.

13.1-канальный объемный звук для домашнего кинотеатра и не только

Dolby Digital Plus поддерживает системы объемного звучания до 13.1, а также существует множество других конфигураций объемного звука, таких как 12.2, 22.2 и другие. Хотя эти настройки объемного звучания увлекательны и сложны, они редко встречаются в обычном домашнем кинотеатре. Тем не менее, их интересно исследовать и узнавать, и нет ничего плохого в том, чтобы мечтать о возможностях!

Связанные вопросы

Существуют ли системы объемного звучания для домашнего кинотеатра с четным числом динамиков? Если вы ищете четное количество динамиков для системы объемного звучания домашнего кинотеатра, вам подойдет 2.0, система объемного звучания 5.1 для домашнего кинотеатра, система объемного звучания 7.1 или 7.1.2 или система объемного звучания 9.1. Стереосистема 2.0 состоит из двух компонентов, система объемного звучания 5.1 имеет шесть каналов, 7.1 — восемь каналов, 7.1.2 — 10 каналов, а 9.1 — также 10 каналов.

Какое оптимальное количество каналов для динамиков домашнего кинотеатра? Идеальное количество каналов динамиков домашнего кинотеатра зависит от вашей комнаты, особенно от ее размера. Если у вас небольшая комната, вы захотите использовать меньшее количество каналов динамиков, а большая комната будет оптимизирована с большим количеством каналов динамиков.

Тем не менее, даже в небольшой комнате можно выиграть от размещения динамиков спереди, по бокам, сзади и на потолке (если это не очень низкий потолок), поэтому, как правило, вы получите лучший звук с большим количеством динамики оптимально расставлены по всей комнате, исходя из ее размера.

Заключение

Каналы объемного звучания не так уж сбивают с толку, если вы знаете, на что смотрите. Я надеюсь, что вы нашли эту статью и визуальные представления очень полезными! Если вы заинтересованы в покупке динамиков для домашнего кинотеатра, посетите нашу страницу рекомендуемых динамиков.Я провел бесчисленное количество часов, исследуя и тестируя, чтобы найти лучшие динамики по лучшей цене!

www.townshendaudio.com Сейсмоизоляционные планки для динамиков/сабвуфера

«Сейсмические подиумы настолько важны для прослушивания музыки, что называть их простыми аксессуарами недостаточно».

Нил Гейдер – Абсолютный звук

[ Полный обзор ]

«То, как он устраняет взаимодействие говорящего с его окружением, поражает воображение, привнося ясность во весь частотный диапазон, что позволяет ему более эффективно общаться со слушателем.Вы по-настоящему не слышали, как может работать ваш динамик, пока не поместили его на один из них. С энтузиазмом рекомендуется.»
Ли Данкли — Hi-Fi Choice

[ Полный обзор ]

«Так что же делают сейсмические подиумы для качества звука? Если бы я сказал «все», вы бы мне не поверили, но ответ не за горами. Они значительно увеличивают разрешение низкого уровня, чтобы вы могли слышать больше деталей, они очищают басы, как вы не поверите, и улучшают динамику и скорость.

Джейсон Кеннеди

[см. полный обзор]

«Редактор и два других обозревателя HiFi+ уже используют подиумы под своими громкоговорителями, и производители акустических систем также обращают на это внимание. Это настоящий прорыв в области громкоговорителей, который может положить конец всплескам громкоговорителей для многих слушателей».
Полную статью о наградах, а также полный обзор продукта в январском выпуске можно загрузить здесь: http://www.nextnewsstand.com/products/hi-fi-plus/hifi-131/

Что отличает звук отличной Hi-Fi системы от просто хорошей? Насколько громко это будет звучать? Зависит ли это от количества басовой энергии, которую он может накачать в комнату для прослушивания? Это как-то связано с темпом, ритмом и таймингом или с тем, что обозреватели Hi-Fi иногда называют звуком «быстрым»? Это лишь некоторые из многих звуковых характеристик.Некоторые из них могут быть усилены или ослаблены, чтобы изменить звук, и существует множество производителей кабелей и «аксессуаров», которые помогут вам достичь такого «эффекта», некоторые, возможно, желательны, некоторые менее. В любом случае, какими бы полезными ни казались эти изменения, они, скорее всего, представляют собой безобидные искажения, а минимизация искажений во всех их формах является основной целью Hi-Fi. Только тогда будет завоевано истинное чувство реализма.

Вот отрезвляющий факт. Потолок производительности каждой Hi-Fi-системы, от скромной до high-end, определяется не стоимостью и качеством ее отдельных компонентов, а тем, насколько полностью эти компоненты — источник, усиление, громкоговорители — изолированы от окружающего мира. их.И когда мы говорим «мир», мы подразумеваем это буквально, как мы объясним через мгновение.

Вибрация.

Без него мы бы ничего не услышали. Тем не менее, будучи помехой, он может разрушить реализм музыки, которую мы любим, — критически реализованной в мельчайших, низкоуровневых деталях. Таким образом, цель состоит в том, чтобы сохранить хорошие вибрации (что стоит отметить, с чем Beach Boys, без сомнения, согласятся), предотвращая загрязнение плохими.

Раньше это считалось исключительно круговой задачей.То есть во всем виноват громкоговоритель, так как он был одновременно и средством преобразования электрических сигналов в вибрации, которые мы воспринимаем как музыку, и (поскольку он был физически связан с комнатой, в которой он проигрывался) также виновником на резонансные помехи — не только в ущерб собственному исполнению, но и всему остальному в цепочке воспроизведения.

Ничего особенного в этом отношении не изменилось. Если их не остановить, эти нежелательные резонансы станут фундаментальной причиной недостижения качества звука и хорошо известны как таковые — в той мере, в какой за эти годы растущий бизнес «изоляции» породил множество «решений» проблемы, начиная от широко предпочитали стойки для динамиков с шипами и стойки для оборудования простым амортизирующим эластомерам, а в последнее время — экзотическим керамическим шарикам в дорогой оболочке с загадочными свойствами «истощения энергии».Мы не спорим, что все они что-то делают для изменения звука — может быть, в некоторых случаях достаточно, чтобы убедить слушателя, что нежелательные вибрации побеждены и с миром все в порядке. Это не так.

Микротремор.

Любая группа компонентов, собранных вместе с целью точного воспроизведения музыки или саундтрека к фильму, зависит от милости нашей планеты, и последствия поистине сейсмичны. Каждое мгновение дня и ночи происходит глобальная активность, в основном проявляющаяся в виде явления, известного как микротремор.Эти наземные сейсмические колебания присутствуют всегда, везде, все время. Это бесконечная минусовка Матери-Земли, остаточный шум, записываемый на сейсмографах между землетрясениями. Если их не отфильтровать, микротреморы сливаются и стирают важные мелкие детали.

Так почему же мы их не чувствуем? Их амплитуда очень мала и измеряется между силой -1 и силой 2 по шкале Рихтера, как показано (рис. 1) из Геологической службы США. Нет, вы не можете их почувствовать и увидеть их можно только в виде графического следа.Но вы можете услышать их унизительное влияние. Наличие низкой сейсмической активности 24 часа в сутки 7 дней в неделю несет ответственность за подрыв потенциала вашей Hi-Fi-системы для получения истинного музыкального удовольствия и в конечном итоге ставит под угрозу ваши финансовые вложения в любое оборудование, которым вы владеете или хотите владеть.

Раствор .

Townshend Audio — единственный в мире производитель систем изоляции, защищающих Hi-Fi и AV-оборудование от сейсмических микротреморов. Первая линия обороны — Сейсмический подиум.Разработанный как линейка для размещения динамиков любого размера и веса — напольных и напольных, напольных или сабвуферных — Seismic Podium разрывает акустическую связь между полом и динамиком, предотвращая проникновение вредных вибраций как к корпусам динамиков, так и от них. Для подробного объяснения того, почему это абсолютно необходимо, прежде чем любой громкоговоритель сможет раскрыть свой истинный потенциал, прочитайте «Earthquakes on hi-fi», http://goo.gl/sv3GsX.

Плавающие на сейсмоизолирующих подиумах колонки защищены от вездесущей сейсмической активности и взаимодействий между комнатой и полом, которые серьезно ухудшают качество звука.Результат просто волшебный, позволяя слушателям услышать свою любимую музыку так, как они никогда раньше не могли. Когда они находятся под вашими динамиками, они немедленно улучшают общий звук, предотвращая попадание вибрации, создаваемой динамиком, на пол и звука в ваши динамики. Благодаря устранению резонанса между массой корпуса динамика и полом звук станет заметно чище, намного мелодичнее, контролируемее и естественнее. Басовый бум значительно уменьшается, и звуковая сцена становится намного больше, глубже и шире.Звук становится естественным и более приятным.

Как многие уже убедились, улучшения стали откровением и истинным удовольствием – не в последнюю очередь потому, что разрыв акустической связи между динамиком и полом позволяет воспроизводить звук с более реалистичным уровнем громкости, не раздражая соседей!

динамиков | Документы Майкрософт

Статья
06.11.2009
2 минуты на чтение

В этой статье

Содержит свойства, определяющие различные конфигурации динамиков.

Определение

Visual Basic Общественная структура Громкоговорители
С# общедоступная структура Динамики
С++ общедоступный класс стоимости Динамики герметичный
JScript В JScript можно использовать структуры, но нельзя определять собственные.

Таблица элементов

В следующей таблице перечислены элементы, предоставляемые объектом.
Методы
Метод Описание
Динамики Инициализирует новый экземпляр структуры Speakers .
ToString Получает строковое представление текущего экземпляра.
Недвижимость
Собственность Описание
ФайвПойнтУан Получает и устанавливает, будет ли звук воспроизводиться через расположение динамиков из пяти динамиков объемного звучания с сабвуфером.
Геометримакс Получает и устанавливает, направлены ли динамики по дуге в 180 градусов.
Геометрия Мин. Получает и устанавливает, направлены ли динамики по дуге в 5 градусов.
Узкая геометрия Получает и устанавливает, направлены ли динамики по дуге в 10 градусов.
Широкая геометрия Получает и устанавливает, направлены ли динамики по дуге в 20 градусов.
Наушники Получает и устанавливает, будет ли звук воспроизводиться через наушники.
Моно Получает и устанавливает, будет ли звук воспроизводиться через монофонический динамик.
Четырехъядерный Получает и устанавливает, будет ли звук воспроизводиться через квадрофонический динамик.
SevenPointOne Получает и устанавливает, будет ли звук воспроизводиться через систему из семи динамиков окружающего звучания с сабвуфером.
Стерео Получает и устанавливает, будет ли звук воспроизводиться через стереофонический динамик.
Окантовка Получает и устанавливает, будет ли звук воспроизводиться через динамик объемного звучания.

Метод	Описание
Динамики	Инициализирует новый экземпляр структуры Speakers .
ToString	Получает строковое представление текущего экземпляра.

Собственность	Описание
ФайвПойнтУан	Получает и устанавливает, будет ли звук воспроизводиться через расположение динамиков из пяти динамиков объемного звучания с сабвуфером.
Геометримакс	Получает и устанавливает, направлены ли динамики по дуге в 180 градусов.
Геометрия Мин.	Получает и устанавливает, направлены ли динамики по дуге в 5 градусов.
Узкая геометрия	Получает и устанавливает, направлены ли динамики по дуге в 10 градусов.
Широкая геометрия	Получает и устанавливает, направлены ли динамики по дуге в 20 градусов.
Наушники	Получает и устанавливает, будет ли звук воспроизводиться через наушники.
Моно	Получает и устанавливает, будет ли звук воспроизводиться через монофонический динамик.
Четырехъядерный	Получает и устанавливает, будет ли звук воспроизводиться через квадрофонический динамик.
SevenPointOne	Получает и устанавливает, будет ли звук воспроизводиться через систему из семи динамиков окружающего звучания с сабвуфером.
Стерео	Получает и устанавливает, будет ли звук воспроизводиться через стереофонический динамик.
Окантовка	Получает и устанавливает, будет ли звук воспроизводиться через динамик объемного звучания.

Примечания

Объект Speakers должен иметь одно из следующих свойств типа динамика, для которого установлено значение true :
Объект «Динамики » в сочетании с упомянутым выше типом динамика должен иметь одно из следующих свойств геометрического типа, установленное на true :
Эта структура используется для управления глобальным параметром Windows, влияющим на всех пользователей и приложения в системе.Он предоставляется только для использования утилитами настройки, предоставляемыми поставщиками аудиоустройств. Никакие другие приложения не должны его вызывать.

Структурная информация

Пространство имен Microsoft.DirectX.DirectSound
Сборка Microsoft.DirectX.DirectSound (microsoft.directx.directsound.dll)
Строгое имя Microsoft.DirectX.DirectSound, версия = 1.0.900.0, культура = нейтральная, PublicKeyToken = d3231b57b74a1492

См. также

Колонки и сабвуферы Black Widow

В наличии!

249,99 долларов США

От $249,99 без НДС 254,99 долларов США, включая НДС

1808-8 HE BWX Импеданс: 8 Ом Мощность: 2000 Вт Пиковая 1000 Вт Программная 500 Вт Непрерывная Чувствительность: 97.5 дБ/1 Вт 1 м Полезная частота. диапазон: 35 Гц ~ 1 кГц Конус: пропитанный Kevlar® …

Скоро ожидается! 25 февраля 2022 г.

199,99 долларов США

От $199,99 без НДС 203,99 долл. США, включая НДС

1508-4 SPS BWX Импеданс: 4 Ом Мощность: 2000 Вт Пиковая 1000 Вт Программная 500 Вт Непрерывная Чувствительность: 97.5 дБ/1 Вт 1 м Полезная частота. диапазон: 40 Гц ~ 2 кГц Конус: пропитанный Kevlar® …

Скоро ожидается! 20 апреля 2022 г.

249,99 долларов США

От $249,99 без НДС 254,99 долларов США, включая НДС

1808-8 CU BWX Импеданс: 8 Ом Мощность: 2000 Вт Пиковая 1000 Вт Программная 500 Вт Непрерывная Чувствительность: 97.7 дБ / 1 Вт 1 м Полезная частота диапазон: 35 Гц ~ 1 кГц Конус: пропитанный Kevlar® …

Скоро ожидается!

189,99 долларов США

От $189,99 без НДС 193,79 долл. США, включая НДС

1201-8 Ом SS BW SF Импеданс: 8 Ом Мощность: 1400 Вт Пиковая 700 Вт Программная 350 Вт Непрерывная Чувствительность: 98.5 дБ/1 Вт 1 м Полезная частота. диапазон: 60 Гц ~ 3,5 кГц Конус: пропитанный Kevlar® …

Скоро ожидается! 20 апреля 2022 г.

189,99 долларов США

От $189,99 без НДС 193,79 долл. США, включая НДС

Серия драйверов Peavey 1208-4 SPS BWX представляет собой новый уровень мощности и производительности для громкоговорителей Black Widow.Мощность увеличена на 40% по сравнению с другими сопоставимыми моделями, а искажения снижены …

Visual Basic	Общественная структура Громкоговорители
С#	общедоступная структура Динамики
С++	общедоступный класс стоимости Динамики герметичный
JScript	В JScript можно использовать структуры, но нельзя определять собственные.

Пространство имен	Microsoft.DirectX.DirectSound
Сборка	Microsoft.DirectX.DirectSound (microsoft.directx.directsound.dll)
Строгое имя	Microsoft.DirectX.DirectSound, версия = 1.0.900.0, культура = нейтральная, PublicKeyToken = d3231b57b74a1492

Кроссоверы акустические автомобильные: виды, назначение, рекомендации

Что такое кроссовер и как он работает

Компонентная система звука

Типы автомобильных кроссоверов

Пассивные акустические устройства

Действительно ли вы нуждаетесь в автомобильном аудио кроссовере?

Основные конструктивные блоки

Когда активный кроссовер может реально помочь

Определение частотного диапазона

Требуется ли перекрестная установка для профессиональной установки?

СЛЕДУЮЩИЙ НОМЕР

Типа «труба»… — журнал За рулем

Как устроен МОТОР сабвуфера » Теория автозвука » Бас Клуб

основы динамиков

Что такое сабвуфер? Как работают динамики с акцентом на басы

Что такое сабвуфер?

Популярные типы сабвуферов

Является ли сабвуфер динамиком? Сабвуферы против динамиков?

2.1, 5.1, 7.1, 9.1 и многое другое!

Что означают цифры в каналах динамиков?

Первое число (например, «5» в 5.1)

Второе число (пример: «1» в 5.1)

Третье число (пример: «2» в 7.1.2)

Стереосистемы: 2.0- и 2.1-канальные акустические системы

Стерео акустическая система 2.0

Акустическая система 2.1

3.1 Звуковая система

Система объемного звучания 5.1

7.1 и 7.1.2 Системы объемного звучания

Система объемного звучания 7.1

7.1.2 Система объемного звучания

Система объемного звучания 7.2

9.1 и 9.1.2 Системы объемного звучания: максимальные возможности

Система объемного звучания 9.1 для домашнего кинотеатра

9.1.2 Система объемного звучания домашнего кинотеатра

Есть ли еще?

Система объемного звучания 4.1

Система объемного звучания 6.1

10.2 Система объемного звучания для домашнего кинотеатра

13.1-канальный объемный звук для домашнего кинотеатра и не только

Связанные вопросы

Заключение

www.townshendaudio.com Сейсмоизоляционные планки для динамиков/сабвуфера

динамиков | Документы Майкрософт

В этой статье

Колонки и сабвуферы Black Widow

Добавить комментарий Отменить ответ
