Навес к дому своими руками

Частный дом невозможно представить без навеса, он обязательно есть хотя бы над крыльцом. Это сооружение выполняет две функции. Прежде всего, защищает от осадков и солнца, а во-вторых, является элементом украшения всего здания. Придумана масса вариантов, как пристроить навес к дому, используя для этого различные материалы. Об этом мы и поговорим, а также рассмотрим этапы строительства навеса своими руками.

Какими бывают подобные навесы

Классифицировать навесы, пристроенные к дому, можно по разным признакам, например, по форме и конструкции, по материалам изготовления, а также по их назначению. По конструкционным особенностям навесы можно поделить на стационарные и раздвижные. Стационарные навесы представляют собой конструкции, элементы которых свариваются или надежно соединяются болтами и саморезами без последующего их выкручивания.

Навесы раздвижные отличаются тем, что их механизм позволяет раздвигать крышу, когда захочется. Делается это механически при помощи шнура или автоматически пультом управления.

Раздвижные навесы имеют тканевую крышу, их часто называют маркизами. Их легко крепить своими руками к стене дома.

По форме все навесы возле частного дома можно разделить на:

  • односкатные;
  • двускатные;
  • арочные.

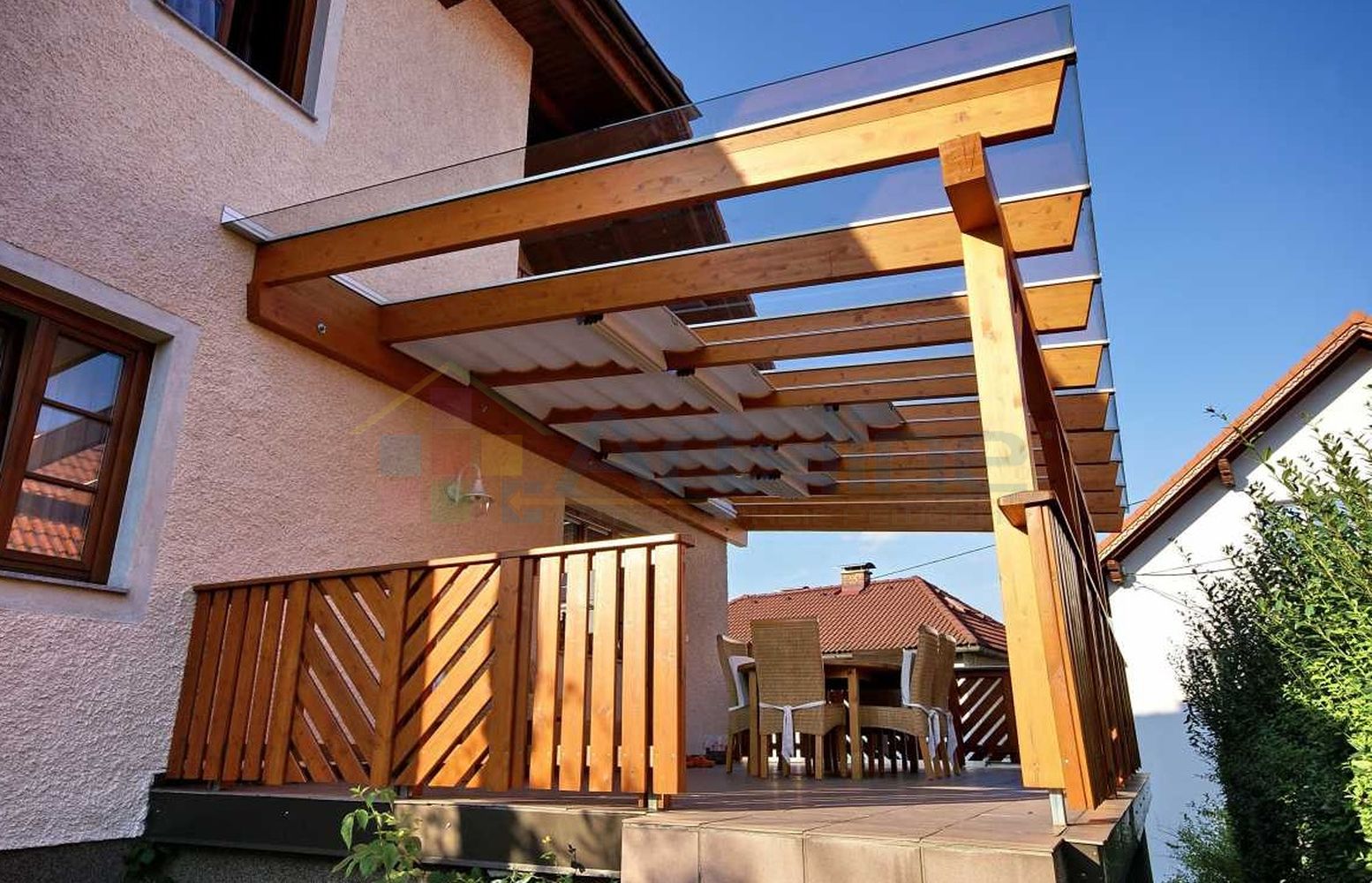

Для закрытия большой площади возле частного дома, например, над террасой, лучше возводить односкатные и арочные навесы. Конструкция односкатного навеса проста, а потому не должна вызывать затруднений при строительстве своими руками. Для арочного навеса вообще можно часть элементов купить готовыми, вам придется только собрать навес, как конструктор «Лего».

Двускатный навес больше подходит для небольшого козырька к дому над крыльцом. Такой козырек будет надежным. На нем не задержится снег зимой.

Что касается материалов, то для изготовления каркаса навеса и его опор используют и деревянный брус, и металлические трубы.

А иногда для навеса возводят каменные или кирпичные колонны, что придает конструкции величественность и масштабность.

Крышу делают из металлочерепицы, профнастила, поликарбоната, еврошифера. Материал подбирают такой, каким накрыта крыша частного дома, чтобы все сооружение смотрелось в едином стиле. Навес из металла с крышей из профнастила будет надежнее, но он и дороже деревянного навеса. Навес из дерева будет лучше смотреться рядом с деревянным домом, поэтому при строительстве обязательно это учитывайте. А при необходимости создать навес арочной формы подойдет поликарбонат, ведь только он обладает хорошей гибкостью.

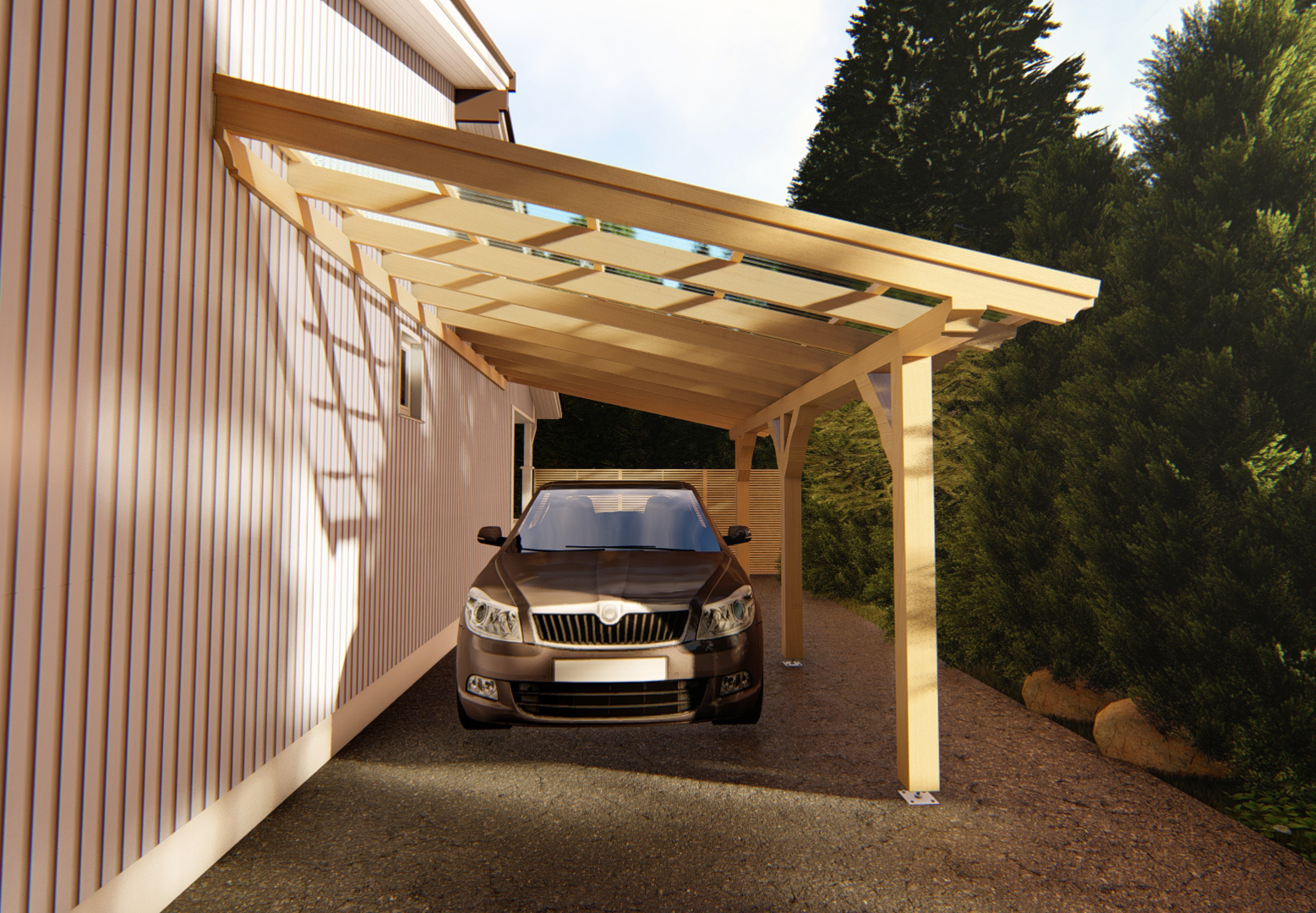

И, наконец, назначение навесов к дому может быть разным. Небольшие навесы козырьки призваны защищать крыльцо от осадков. Навес могут строить для создания уютной террасы. Нередко навесы возле дома строят для машины, такое встречается, если дворовая площадь не позволяет соорудить отдельно стоящий

навес для авто.

Этапы строительства навеса из профтруб

Построить навес к дому неподготовленному человеку будет трудно, но в принципе возможно. Для начала нужно определиться с его размером и выбрать конструкцию. Легче строить односкатный навес, нужно сделать его эскиз и проставить основные размеры. Рассмотрим все на примере навеса размером 5х4 м.

Сбор материалов

В конструкцию данного навеса входят опорные столбы и балки, прогон, кровля и крепежные элементы. Поэтому чтобы сделать односкатный навес, нужно закупить следующие материалы:

  • профильная труба 80х80х2 мм длиной 3 м – 3 штуки;
  • профильная труба 80х40х2 мм длиной 5 м – 1 штука;
  • профильная труба 40х20х2 мм длиной 4 м – 9 штук;
  • профильная труба 20х20х2 мм длиной 5 м – 4 штуки;
  • боковая ферма высотой 25 см и длиной 5 м – 1 штука;
  • металлическая планка примыкания;
  • профнастил длиной 6 м – 4 листа;
  • саморезы;
  • грунтовка по металлу;
  • бетонная смесь и щебень.

Не забудьте и обо всех инструментах, подготовьте рулетку, уровень, болгарку с дисками для резки металла, сварочный аппарат, емкость для замешивания бетона, лопату.

Фундамент и опоры

Установка опор под навес начинается с очистки места и разметки территории. Металлические столбы необходимо установить на расстоянии 4 метра от стены дома и на расстоянии 2,5 м друг от друга. Поэтому на одной прямой необходимо выкопать ямы глубиной 1,2 м и шириной на 1,5 штыка лопаты. На дно ямы засыпается песчано-щебневая подушка, примерно 15-20 см, на которую устанавливаются опоры.

Опоры должны иметь подпятники, чтобы со временем они не стали проваливаться.

Итак, опорные столбы из профильной трубы 80х80 мм фиксируются строго вертикально и заливаются бетоном, который застывает и набирается прочности около недели. В это время можно забетонировать площадку под навесом, если она еще не забетонирована. Можно вместо бетона использовать тротуарную плитку или асфальт.

Каркас и кровля

Чтобы сделать каркас, нужно уметь работать со сварочным аппаратом или пригласить для этого специалиста. Но перед тем как приступить к сварочным работам, необходимо на несущей стене дома при помощи болтов закрепить продольную опорную балку 80х40 мм. Крепить ее нужно на высоте 2,5-2,6 м, чтобы обеспечить скат воды.

Далее берут готовую боковую ферму и вдвоем устанавливают ее на вертикальные опоры, а затем приваривают. Следующий этап создание обрешетки. Трубы 40х20 мм укладывают с одной стороны на ферму, а с другой на поперечную балку и также приваривают. Расстояние между трубами должно получиться равным примерно 60 см.

Поверх опорных труб делают прогон для жесткости конструкции. Для этого нужно уложить профтрубы 20х20 мм на равном расстоянии друг от друга и приварить. После того, как все сварочные работы будут окончены, нужно все места сварки зачистить и обработать весь металл грунтовкой. Если трубы оцинкованные, то достаточно покрыть грунтовкой только места сварки. На этом каркас для кровли будет готов.

Профнастил укладывают по направлению ската, внахлест. По краям крыши необходимо оставлять припуск, чтобы полностью закрыть металлический каркас.

Между стеной дома и крышей крепится планка примыкания, она не даст воде попадать в щель. На нижний край ската можно сделать водосточный желоб при необходимости.

Как построить навес из дерева

Согласитесь работа со сварочным аппаратом примерно для половины людей это серьезная проблема, да и металлический профиль нынче дорог. Уж куда проще собрать в сарае весь имеющийся пиломатериал, докупить чего не хватает, и пристроить к дому хоть и простой, но вполне практичный навес из дерева. Под таким навесом отдыхается ничуть не хуже чем под сооружением с металлическим каркасом, а может даже и лучше.

Первое что нужно сделать – сгенерировать идею и набросать эскиз. Нам думается, что после прочтения первого пункта этой публикации проблем с идеями не возникнет. Да и эскиз нарисовать тоже сможет каждый, пусть даже это будет и не очень красивый рисунок, главное понятный. А вот с чертежом могут возникнуть проблемы, не каждый его сделает правильно. Тем не менее, деревянный навес у частного дома довольно прост по конструкции и можно обойтись вообще без чертежа, главное все правильно рассчитать и расписать материал.

Готовим все необходимое

Нарисовав эскиз и проставив все необходимые размеры постройки, можно приступать к расчетам материала. Мы рассчитываем сделать своими руками навес из дерева шириной 2 м, длиной 6 м и высотой 2,4 м и для него нам понадобится следующий материал.

  1. Брус 150х150 мм длиной 2,4 метра – 4 шт., который пойдет на вертикальные опоры.
  2. Две длинные (6 м) доски 150х50 мм, которые мы решили использовать в качестве продольных балок.
  3. Доски 150х50 мм длиной 2,5 м – 7 шт. на стропила.
  4. Шестиметровые доски 100х25 мм – 7 штук пойдут на обрешетку.
  5. Металлический крепежный уголок и длинные саморезы и болты. С их помощью мы будем скреплять несущие элементы конструкции.
  6. 3 шестиметровых листа профнастила 0,9 мм шириной 1000 мм.
  7. 4 подпятника для якорей вертикальных опор, ширина крепления 150 мм.
  8. Болты с шайбами и гайками для подпятников, специальные саморезы для профлиста.
  9. Грунт для обработки дерева.
  10. Цемент 4 мешка, песок 3 мешка, щебень 1 мешок.
  11. Кусок рубероида 2х1,5 метра.

Кроме материала возьмем инструмент:

  • шуруповерт;
  • дрель;
  • ручную пилу;
  • перфоратор;
  • мебельный стиплер;
  • набор рожковых гаечных ключей, набор отверток;
  • штыковая лопата;
  • корыто;
  • ведро;
  • карандаш, строительный уровень, линейка;
  • лазерная рулетка;
  • нож.

Собираем каркас и стелем кровлю

Начнем строительство. Чтобы сделать каркас деревянного навеса к частному дому, необходимо подготовить площадку и сделать якоря для вертикальных опор. Без подготовки строительство даже такого простого сооружения невозможно. Расчищаем и выравниваем площадку перед стеной частного дома, устанавливаем обноски, натягиваем веревку, чтобы определить границы площадки под сооружением.

К сведению! Чтобы хорошо выровнять площадку под навес своими руками, необходимо не только убрать с нее мусор и посторонние предметы, но и возможно лишнюю землю.

Далее используя лазерную рулетку, тщательно промеряем площадку и намечаем места установки якорей. Выкапываем 4 ямы на глубину 1,5 метра шириной примерно 40х40 см. Обкладываем ямы рубероидом, скрепив кусочки материала мебельным стиплером. Заливаем формы бетоном вперемешку с мелким щебнем. Еще в сырой бетон устанавливаем подпятники так, чтобы крепления торчали наружу строго вертикально (нужно проверить уровнем) и ждем, пока бетон застынет. Далее делаем следующее.

  1. Берем 4 столба 150х150 из бруса длиной 2,4 метра, устанавливаем их вертикально в крепления подпятников, просверливаем дрелью сквозные отверстия для болтов и притягиваем вертикальные опоры к подпятникам.
  2. Берем две шестиметровые доски пятидесятки, одну мы прикручиваем своими руками по уровню к стене дома на 30 см выше торцов вертикальных опор. Вторую прикручиваем с помощью саморезов и уголков строго горизонтально к вертикальным опорам. Эти доски будут горизонтальными опорами.
  3. Берем семь пятидесятых досок длиной 2,5 м и стелим их поперек навеса на ребро с шагом в 1 м, крепим с помощью уголков и саморезов.
  4. Теперь постелем прогон. Возьмем 7 досок 100х25 мм и стелим их поперек стропил. Крепим на пятые саморезы.
  5. Проходим весь деревянный каркас грунтом на несколько раз, чтобы дерево пропиталось.
  6. Теперь очередь за кровлей. Режем профлист на отрезки по 2,3 метра и стелем их поперек конструкции с напуском в 2 ребра. Придется постелить 8 отрезков и закрепить их на специальные саморезы. На этом строительство можно считать оконченным.

В заключение отметим, делая дом с навесом своими руками, вы должны соизмерять свои желания с возможностями. Можно запланировать красивейший стальной пристенный навес со стеклянной кровлей как у соседа, но при этом не иметь средств на реализацию проекта. А можно построить своими руками за копейки навес из подручного пиломатериала и радоваться. Удачи!

полная пошаговая инструкция в фотографиях

Через год после строительства дома я захотел пристроить к его фасадной стене навес. Чтобы он был функциональный, но в то же время очень простой по конструкции. Что требовалось от навеса? Самое главное – за счет него хотелось получить дополнительное место для летнего отдыха, защищенное от солнечных лучей и дождя. Для посиделок на воздухе, чтобы можно было и пообедать во дворе, и отдохнуть в шезлонге. По проекту навес должен был стать некой заменой открытой беседке, но с более простой конструкцией. Чтобы во время строительства было затрачено минимум материальных средств и физических усилий.

За 2 недели задуманный план был осуществлен. На основе полученных практических навыков и знаний, хочу предложить вашему вниманию отчет о строительстве самого простого классического навеса, пристроенного к дому.

Содержание

  • 1 Что будем строить?

  • 2 Шаг #1 – установка металлических столбов

  • 3 Шаг #2 – делаем кровлю

  • 4 Шаг #3 – заливка фундамента под мини-стенку

  • 5 Шаг #4 – установка накладок на столбы и шпалер

  • 6 Шаг #5 – постройка подпорной стенки

Конструкция была выбрана стандартная для данного типа навеса. Это просто стропильная система кровли на опорах. Размеры навеса в плане – 1,8х6 м, высота до крыши – 2,4 м. С одной стороны в качестве опорного элемента используются металлические столбы (4 шт. вдоль фасада), с другой – доска, прикрученная к стене дома. Покрытие кровли – листы Ондуры (аналог Ондулина, с большими размерами листов). Между столбами запланирована установка решетчатых шпалер для винограда, чтобы можно было сидеть в тенечке под навесом, наслаждаясь природой и свежим воздухом, даже в полуденную жару.

Итак, начну рассказ о том, как эта задумка была реализована. Надеюсь, смогу доступно описать весь процесс.

Начал я с установки металлических столбов, то есть вертикальных стоек навеса, на которых будет удерживаться стропильная система крыши. Их всего 4 штуки, они идут вдоль фасада, на расстоянии 1,8 м от стены. По плану длина навеса составляет 6 м (по всей длине фасада дома), поэтому шаг стоек – 1,8 м (с учетом выносов кровли с обеих сторон от стоек).

Для стоек были куплены 4 стальные трубы 60х60х3 мм квадратного сечения длиной 3,9 м. В грунт они будут заглублены на 1,5 м (ниже уровня промерзания), сверху останется 2,4 м. Это и будет высота навеса.

Сначала я наметил колышками места установки столбиков – строго на расстоянии 1,8 м от стены. Все промерил, рассчитал горизонтали. Потом взял бур с насадкой 150 мм и пробурил 4 шурфа глубиной 1,5 м.

Шурф, просверленный буром

Согласно намеченной программе, под стойки будет залит свайный фундамент из бетона. Это делается следующим образом: каждая стойка устанавливается в шурф, в который заливается бетон. Получаются армированные сваи, удерживающие стойки.

Лить бетон непосредственно в высверленные лунки нежелательно. Нужно сделать изоляцию, которая одновременно выполнит функцию опалубки. Для этого я решил использовать рубероидные гильзы – скрученные в виде цилиндра отрезы рубероида. Длина гильз должна быть такой, чтобы бетонные сваи выступали над уровнем земли на 10 см. Для шурфа, глубиной 1,5 м, на дне которого будет насыпана песчаная подушка 10 см, необходимы гильзы длиной 1,5 м. Диаметр гильз – 140 мм.

Я нарезал куски рубероида, сворачивал их в гильзы и скреплял скотчем (можно использовать степлер). Далее на дно каждого шурфа засыпал слой песка 10 см и вставлял туда гильзу. Опалубка под бетон готова.

В гильзы были установлены металлические стойки. Вначале – две крайние, их я выровнял по вертикали и высоте (2,4 м), натянул между ними шнур и уже по нему выставил два промежуточных столба. После чего залил в гильзы бетон (из готовой смеси, только воды добавил и все – очень удобно).

Бетон, залитый в гильзы из рубероида, удерживает металлические стойки

Я нарезал куски рубероида, сворачивал их в гильзы и скреплял скотчем (можно использовать степлер). Далее на дно каждого шурфа засыпал слой песка 10 см и вставлял туда гильзу. Опалубка под бетон готова.

В гильзы были установлены металлические стойки. Вначале – две крайние, их я выровнял по вертикали и высоте (2,4 м), натянул между ними шнур и уже по нему выставил два промежуточных столба. После чего залил в гильзы бетон (из готовой смеси, только воды добавил и все – очень удобно).

Стойки, выставленные по натянутому шнуру

На схватывание и отвержение бетона я отвел 3 дня. За это время стойки нагружать не желательно, поэтому я занялся подготовкой деревянных деталей – опорных досок и стропил.

Также будет полезен материал о том, как построить террасу: https://diz-cafe.com/postroiki/terrasa-na-dache-svoimi-rukami.html

В конструкции кровли предусмотрены 2 опорные доски, на которых будут удерживаться стропила и вся кровельная конструкция. Одна из досок крепится на стене, другая – на столбах-стойках. Поверх опорных досок, в поперечном направлении, укладываются стропила.

Доски взяты с сечением 150х50 мм, длиной 6 м. Так как навес изначально планировался, как добротная, но недорогая конструкция, я купил не строганные доски. Острогал и отшлифовал их самостоятельно, что заняло некоторое время. Зато был уверен в результате, отгладил поверхность по высшему классу.

Стропила будут заложены в пазы опорных досок. Еще одна головная боль – нужно вырезать пазы, причем под углом наклона стропил. Чтобы определить угол и места врезки, пришлось выполнить пробную установку досок. К стене такую доску я прикрутил глухарями 140х8 мм, к металлическим стойкам – отрезками шпильки 8 мм с использованием шайб и гаек.

Крепление опорных досок на стойки и стену

Теперь, когда опорные доски на своих местах, в ход пошла малка, с помощью которой я определил угол наклона стропил. После чего доски были сняты и в них, с учетом известного угла, выпилены пазы под стропила.

Стропила также изготовлены из досок 150х50 мм, 2 м длиной. Всего стропил получилось 7 штук. Их шаг установки на опорных досках – 1 м.

После подгонок стропил к пазам, все детали были прокрашены лессирующим составом Holz Lazur JOBI цвета «тик».

Далее все было смонтировано. Опорные доски – как и во время предварительного закрепления, то есть с помощью глухарей и шпилек. Стропила укладывались сверху, в пазы досок и забивались гвоздями. На каждый паз уходило по 2 гвоздя, забитых через стропилину наклонно, навстречу друг другу.

Установка стропил в пазы опорных досок

На обрешетку под Ондуру пошли доски 100х25 мм, длиной 6м – 7 штук. Их я прикрутил поперек стропил саморезами.

Формирование обрешетки под листы гибкой кровли

Листы Ондуры уложены на обрешетку и прибиты ершенными гвоздями с колпачками из пластика под цвет настила. По сути, крыша уже готова, теперь можно не переживать насчет дождя и обустраивать место под навесом. Например, занести туда садовый столик и стулья.

А ещё можно сделать навес из поликарбоната, об этом читайте: https://diz-cafe.com/postroiki/naves-iz-polikarbonata-svoimi-rukami.html

Навес, покрытый листами еврошифера Ондура

Торцы стропил остались открытыми, что не очень хорошо в плане декоративности. Да и водосточку крепить оказалось некуда. Поэтому для завершенности крыши я прикрутил к торцам стропил лобовую доску – вагонку, длиной 6 м.

Лобовая доска перекрывает торцы стропил и создает опору для водосточного желоба

Следующий этап – крепление водостока. На лобовой доске смонтированы два водостока по 3 м. Сток с крыши идет в поливочную трубу, через которую будет осуществляться полив винограда.

Чтобы во время дождя вода не попадала под навес, я решил сделать между стойками невысокую подпорную стенку из кирпича. Для нее нужен ленточный фундамент, который я сделал по стандартной технологии. Выкопал между опорами траншею на штык лопаты и выставил опалубку из досок. На дно траншеи насыпал песчаную подушку 10 см. А уже на нее – положил 2 арматуры на подпорках для скрепления (армирования) фундамента.

Без арматуры делать побоялся, мало ли, возможно трещинами пойдет и развалится. Затем замешал бетон и залил его в траншею. Нужно было ждать, пока бетон схватится и затвердеет, поэтому к опорной стенке я решил вернуться позже. А сейчас – заняться декорированием своего сооружения.

Пришло время посмотреть на навес критическим взглядом. Немного выбивались из общей композиции металлические стойки навеса. Решил я их задекорировать и облагородить, зашив деревянными накладками. Как раз для этого у меня осталось несколько досок 100х25 мм. Их я и закрепил поверх металлических столбов с помощью отрезков шпилек М8, шайб и гаек. Между накладками (со стороны установки шпалеры) оставалось пространство, туда я вставлял рейку 45х20 мм. Рейки образовали выступы, на них будут закреплены горизонтальные элементы шпалер.

На металлических стойках закреплены деревянные накладки

Пришел черед крепления шпалер. Я выбрал для них решетчатый рисунок с резным отверстием в центре. Это отверстие позволило мне использовать для шпалеры не только длинные рейки, но и обрезки. Можно сказать, получилось безотходное производство. Да и смотрится такой рисунок интереснее, чем стандартные монотонные квадратики.

Рейки для шпалер делались, путем продольного роспуска имевшихся у меня досок 100х25мм. Доска распускалась на три части, полученные рейки отшлифовывались. Окончательное сечение реек (после шлифовки) – 30х20 мм.

Шпалеры я делал без рамы, рейки закреплены только на вертикальных выступах стоек. Вначале я выставлял горизонтальные рейки, прикручивая их к выступам саморезами. Затем, поверх них закреплял вертикальные рейки. Получилась декоративная решетка, возле которой супруга посадила виноград. Сейчас он уже вовсю вьется по шпалере и почти перекрыл стенку сооружения. Тень защищает от полуденного зноя. Это очень кстати, так как навес находится с южной стороны дома и без навеса здесь отдыхать днем было практически невозможно из-за аномальной жары.

Также будет полезен материал о том, как пристроить веранду к дому: https://diz-cafe.com/postroiki/kak-pristroit-verandu-k-dachnomu-domu.html

Шпалеры набираются из реек непосредственно “на месте”

Шпалеры закрывают фасадную часть навеса

Последний этап – строительство подпорной стенки. Ленточный фундамент под него уже застыл, можно начинать работу. Для гидроизоляции я приклеил к фундаментной ленте 2 слоя рубероида, промазав каждый слой мастикой. Сверху, по рубероиду, выстроил по уровню подпорную стенку, высотой в 3 кирпича.

Подпорная стенка не позволит каплям дождя и воде при поливе попадать на площадку под навесом

Теперь меньше грязи будет при поливе и дожде. Да и смотрится навес так гораздо симпатичнее.

Навес со шпалерами под виноградник

Вот, пожалуй, и все. Навес был построен. Весь проект реализовывал я один, но никаких трудностей в процессе не заметил. Впоследствии площадка под навесом была покрыта тротуарной плиткой. Можно сказать, что у меня получилась крытая терраса или открытая беседка – как кому нравится, так и называйте. Хотя по конструкции, это – обычный навес на столбах, времени на строительство которого ушло совсем немного.

Анатолий
