Светильник своими руками из проволоки – 20 ,

Изготовление светильников из проволоки — Сделай сам

О светильниках мы говорили уже не раз. Большие и маленькие, красивые и не очень, забавные и скучные, они повсюду — в жилых домах и офисах, на городских площадях и приморских набережных. Они настолько глубоко проникли в нашу жизнь, что любое отключение электроэнергии неминуемо вызывает панику: из кладовок вынимаются свечи, керосиновые лампы и даже газовые горелки (для которых, к слову, обязательно требуется разрешение на применение Ростехнадзора). Чтобы превратить вынужденное отсутствие электрических лучей в праздник, предлагаем изготовить симпатичные самодельные светильники, которые можно использовать как с электролампой, так и со свечой, из самого непритязательного материала — проволоки.

Свет для того и существует, чтобы открывать людям глаза и показывать, какие вокруг чудеса.©Пауло Коэльо

Достоинств у металла множество: в отличие от тканевых и бумажных абажуров проволочная сетка не горит, хорошо держит форму, быстро восстанавливается в случае деформации и не нуждается в частой очистке. Минус только один: ряд металлов обладает повышенной теплопроводностью, поэтому изделие в считанные минуты нагревается и может быть опасным для человека.

Виды проволоки

Для изготовления проволоки используются алюминий, чугун, медь, сталь и их сплавы. Давайте разберемся, какие виды проволоки можно применить для создания необычных и удобных предметов интерьера своими руками, а от каких лучше отказаться:

• Для изготовления товаров народного потребления чаще всего применяется проволока «марочная» (углеродистая повышенной прочности), которая производится согласно ГОСТу 17305-71. Поскольку данный вид проволоки используется в приборостроении, ее можно и нужно использовать для пружинной оплетки более крупных деталей.
• Вязальная проволока идеальна для производства бижутерии.
• Нержавеющая гарантирует, что изделие долгие годы будет служить хозяину верой и правдой, не боясь покрыться пятнами.
• Полиграфическая подходит для крепления брошюр.

Пробуя использовать разные виды проволоки, мы пришли к выводу, что наиболее удобны в применении стальная и медная проволоки диаметром не менее 1,5 мм. Они хорошо гнутся и эстетично выглядят. Сама по себе медная проволока плохо держит форму, поэтому предпочтение стоит отдать сплаву с содержанием меди.

Приобрести проволоку для создания светильников можно как в дизайнерских мастерских, так и напрямую у завода-изготовителя. Прибегнуть ко второму варианту имеет смысл в том случае, если вы планируете приобретать несколько мотков: экономия будет существенной.

Можно изготовить проволоку и в домашних условиях: если у вас в квартире оборудован плавильный мини-цех. В таком случае вам остается только проволочь квадратные бруски выбранного металла толщиной около 1 1/2″ через постепенно уменьшающиеся отверстия волочильной доски. Помните, что оборудование для плавки чугуна обязательно должно иметьразрешение на применение Ростехнадзора.

Обычно при изготовлении изделий из проволоки дизайнеры совмещают материал различного диаметра (до пяти видов). Сечение проволоки тоже бывает разным: круглым, овальным, многоугольным, что влияет на фактурные свойства будущего элемента интерьера.

Инструменты

Помимо главного компонента — проволоки — вам потребуются:

• клей ПВА
• кусачки
• плоскогубцы
• круглогубцы
• патрон для электролампы с проводкой или основа для свечи.

Этапы работы

1. Изготавливаем каркас из самой толстой и не ломкой проволоки. Он может быть любым по форме. Главное — соблюсти пропорции и закрепить стыки. Если предполагается, что самодельный светильник будет настольным или напольным, укрепите ребра жесткости, чтобы конструкция получилась устойчивой. Подвесная система тоже должна сохранять положение равновесия. Кстати, за неимением проволоки в качестве каркаса можно использовать старую клетку для домашних любимцев.
2. Из той же проволоки создаем крепеж для патрона, симметрично отдаленный от всех стен будущего светильника.

3. Проволокой меньшего диаметра делаем произвольную оплетку. Рисунок оплетки получится более ярким, если использовать несколько разных проволок: вот тут-то и проявится фактура сечений.
4. Теперь приступаем непосредственно к работе над дизайном: полученную структуру можно покрасить, облить клеем ПВА и наклеить рисовую бумагу или разноцветные перья (но не в случае подсвечника!), обвалять в разноцветном битом стекле и т. п. Если светильник будет крепиться на стены или потолок, его можно декорировать с помощью подвесных ежиков из той же самой проволоки.
5. Вставляем источник света (электрическую лампу или свечу), включаем (соответственно: или в розетку, или чиркаем спичкой) и наслаждаемся полученным результатом!

Несколько советов для «дизайнеров-самоделкиных»:

• В качестве торшера можно использовать старую стойку от вентилятора.
• Самодельные светильники могут быть и бескаркасными: связка «ежиков» с галогенными лампочками внутри дает много света, преломляющегося в металлических иголках.

Виктория Еланцева

sdelaisam.club

Светильник своими руками: как сделать, светодиодный

Содержание

1. О светодиодах
2. Материалы, инструмент, оснастка, технологии
3. Начиная с потолка
4. Как сделать светильник?
5. Для наружного освещения
6. Об освещении аквариума

В этой статье мы разберемся, как сделать светильник своими руками. В начальной публикации цикла – о люстрах – были рассмотрены общие требования к качеству освещения жилых помещений, способы формирования светового потока, а также как выбрать источник света и – безопасность прежде всего – правила подключения стационарного светильника к электросети. Из предыдущей статьи мы узнали, как делать главные светотехнические части светильника – абажур и плафон. Теперь пришло время взяться за прочную, надежную и красивую конструктивную основу всего этого.

О светодиодах

Светодиоды как источники освещения приобретают все большую популярность: они очень экономичны, долговечны, почти не греются, что дает широкие возможности для самостоятельного конструирования и дизайна. Кроме того, низковольтное питание делает светодиодные источники света безопасными. Поэтому в данной статье существенная доля материала посвящена тому, как самостоятельно изготовить светодиодный светильник.

Однако качество света от светодиодов пока не достигло идеала: спектр у него довольно жесткий. Смягчить его можно различными светотехническими приемами, что было рассмотрено в предыдущих статьях. Но благодаря низковольтному питанию уличный или садовый светодиодный светильник может быть изготовлен самостоятельно без особых мер предосторожности, а также быть автономным; тогда отпадают объемные земляные работы и прокладка кабеля на участке. В этом разрезе мы более и займемся светильниками на светодиодах.

Образцы самодельных светильников

Некоторые образцы того, чего можно добиться, взявшись за светотехнику своими руками, показаны на фото. Подобную подборку «для идей» или «для вдохновения» составит себе любой, кто умеет пользоваться интернетом. А мы здесь займемся вещами не столь эстетичными: как все это воплотить в материале. Дешево, надежно и практично. Желательно – дома, «на коленях».

Материалы, инструмент, оснастка, технологии

Чтобы сделать хороший светильник, дорогих и/или труднодоступных материалов не понадобится. Прежние технологии ориентированы на лампы накаливания, сильно греющиеся и потребляющие большой ток. Нынешние самоделкины располагают лампами-экономками и светодиодными, выделяющими мало тепла, что позволяет упростить конструкцию.

Для изготовления светильника, ни по виду, ни по качеству не уступающего промышленным образцам, нам понадобятся обрезки металлических трубок, стальной проволоки диаметром 1,5-2,5 мм, листовой стали-оцинковки толщиной 0,4-1 мм и куски пластика или недорогие пластиковые изделия, см. ниже. А во многих случаях для достижения желаемого результата возможно обойтись и ненужным хламом. Обработка древесины для сложного светильника – случай особый, мы и его не обойдем стороной.

Примечание: старое доброе стекло также не стоит сбрасывать со счетов. Посмотрите, к примеру, мастер-класс: diy.ru/post/3916/. Вот чего можно добиться, работая дома с таким трудным материалом. Одно лишь маленькое «но» – то, что автор изделия (человек, вне всякого сомнения, очень умелый и сметливый) называет огранкой, на самом деле окантовка. Впрочем, как обозвать – дело буквоедов, а мастеру достаточно, чтобы штуковина хорошая получилась.

Совсем просто, но со вкусом

Примеры отличных светильников из подручных материалов, а именно – обрезков дерева и бумаги – всем известные китайские фонарики, см. рис. При использовании современных источников света их пожароопасность ничтожна, много меньше, чем у электрочайника. Основа чаще всего реечный каркас, оклеенный бумагой, поз. 1. Для каркаса того, что на поз. 2, лучше подойдут тонкие бамбуковые палочки (можно расщепить на полоски старое удилище), либо концы современных стеклопластиковых удилищ; продаются в магазинах для рыбалки. Стыки обматываются ниткой и проклеиваются. Бумагу (желательно рисовую) после оклейки слегка обрызгивают водой из пульверизатора. Высохнув, она натянется. После этого для прочности бумагу лакируют.

Светильники из дерева и бумаги

Китайский фонарик может быть сделан и целиком из дерева: палочек для еды или столовых шампуров (деревянных прутиков, на которых к столу подают шашлык и люля-кебаб). Те и другие изготавливаются из светлой, достаточно хорошо отражающей свет, древесины. А ее слегка шероховатая поверхность эффективно рассеивает свет, что смягчает его.

Из палочек для еды, располагая их уширенными головками попеременно то влево, то вправо, набирают боковые светопропускающие панели, поз. 3. А из столовых шампуров получается неплохой потолочный светильник для кухни или прихожей, поз. 4. Концы палочек (они из мягкого дерева) просто протыкают швейной иглой с вдетой в нее рыболовной леской.

Пластики

Но вернемся к материалам, с ними еще не покончено. Отличные детали люстр, настольных ламп и торшеров (чашки, колпаки, см. далее) получаются из многоразовой пластиковой посуды – пиал, стаканов, блюдец: бортик на днище аккуратно спиливают или сошлифовывают. Затем это место проходят 2-3 раза все более мелкой шкуркой; последний проход – «бархатной» – и полируют войлоком с пастой ГОИ. Декоративные, светотехнические и технологические (легкость обработки) качества таких деталей очень хорошие.

Второй вид пластмассы, которая позволяет сделать весьма оригинальный светильник (см. рис.) – полимерная глина или просто пластика. По светотехническим свойствам она не уступает светлому дереву, а в тонком, 2-3 мм, слое, полупрозрачна, как молочное стекло, т.е. очень хорошо смягчает свет.

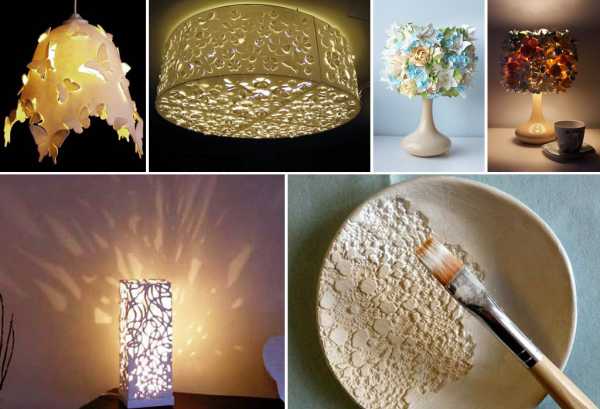

Светильники из полимерной глины (пластики)

Полимерная глина выпускается различных цветов сразу-пластичной в полиэтиленовых пакетах и брусками, как пластилин. Последние сначала довольно тверды, но при разминании размягчаются. Чтобы ускорить и облегчить размягчение, на брусок нужно пустить 3-4 капли растительного масла, и начинать мять, когда оно впитается.

Из мягкой пластики лепят абажуры на оправке, смазанной вазелином. Сразу, если нужно, кистью набивают фактуру, справа внизу на рис. Для получения ажурного плафона кончик упаковки отрезают и выдавливают массу колбаской. Спустя примерно сутки изделие подсохнет, тогда можно, пока не снимая с оправки, вырезать фигурки, фестоны, оборки. Полностью изделие высыхает за 3-7 суток.

Оригинальные светильники

Брусковую пластику применяют для изготовления подставок светильников. Отформовав заготовку, ее запекают в духовке при 120-130 градусах. Когда на изделии образуется коричневатая корочка, газ прикрывают до минимума и «допекают» еще 1-3 часа, смотря по размерам детали. Остыть полностью она должна в духовке, которую открывать при этом нежелательно. Пропеченную заготовку можно резать, пилить, сверлить, полировать, красить. Таким способом получают корпуса светильников порой не просто оригинальные, но и довольно пикантные (см. рис.), а то и фривольные на грани приличия, или даже за нею.

Керамика

Раз уж зашла речь о подставках, попробуем сделать светильник из бутылки. Керамические сосуды для напитков, проработанные фирменными дизайнерами, заслуживают лучшего применения, чем помойка, самогон или вторсырье за гроши.

Тут возникают 2 проблемы: устойчивость и отверстия под ввод кабеля и выключатель. Первая решается песком, засыпанным в бутылку на 2/3 или 3/4. Для решения второй вроде бы нужно трубчатое алмазное сверло, дорогое, быстро изнашивающееся, и требующее высокооборотного сверлильного станка. А мы обойдемся без всего этого:

Для гнутья древесины нужен отрезок стальной трубы: с заваренным концом для распаривания или с обоими открытыми для гнутья всухую. Трубу для распаривания устанавливают наклонно, помещают в нее заготовку, заливают с верхом водой и кипятят. Кипение воды должно быть бурным, чтобы заготовка купалась в пузырях пара. Процесс продолжают 10-120 мин, смотря по толщине, породе и состоянию дерева. Вынимать заготовку на несколько секунд для проверки ее готовности можно, но доливать взамен выкипевшей воды нужно только крутой кипяток. Всухую гнут, продувая заготовку в трубе строительным феном. Сначала на образце дерева нужно проверить, какую температуру оно выдерживает без обугливания и растрескивания.

Как затягивать кабели?

Кабели в трубчатые детали светильников затягивают с помощью направляющей тяги – «удочки» – из медной проволоки диаметром 0,5-0,7 мм. «Удочка» должна быть совершенно ровной; смяться в узком канале может и плавно изогнутый провод, смотанный с катушки. Провод «удочки» расправляют, протягивая сквозь крепко зажатую в кулаке тряпку. Лучшие направляющие получаются из эмалированного обмоточного провода, он гладкий и скользкий.

Загиб конца проволочной тяги для затяжки кабеля в трубку

«Удочку» вводят с дальнего конца. Кончик ее перед этим плотно сгибают, см. рис., чтобы был закругленным. В изогнутые каналы тягу проталкивают, слегка подавая и проворачивая. При переходе из канала в канал (см. далее) ходовой конец направляют тонким длинным пинцетом или отверткой.

Когда конец тяги покажется с противоположной стороны, его зачищают на 20-30 мм и облуживают. На столько же зачищают и облуживают провода кабеля, до 3-х на 1 «удочку». Затем все вместе скручивают и пропаивают. Скрутку загибают противоположно направлению затяжки, чтобы не цеплялась. Затягивают, попеременно подавая кабель и подтягивая направляющую. При затяжке кабель в канале не должен быть все время натянут! Если зацепилось – оттягивают чуть назад, немного проворачивают и снова тянут.

Примечание: в прямую металлическую трубку с внутренним диаметром 12 мм можно затянуть до 4-х 2-проводных кабелей в двойной изоляции с сечением жил по меди до 0,5 кв. мм. В канал того же диаметра в дереве – только 1 такой же кабель.

Начиная с потолка

Подвес светильника к потолку или стене – наиболее ответственный и уязвимый узел. Подвешивать светильники в 1-й точке допускается только, если основа – вязкий прочный материал, напр. дубовые балки, поз. а) на рис. В прочих случаях нужно либо использовать не менее 2-х точек подвеса, либо анкер светильника должен давить на материал сверху, т.е. потолочное перекрытие должно работать на сжатие, поз. в) – д).

Арматура для 1-точечного подвеса светильника к потолку

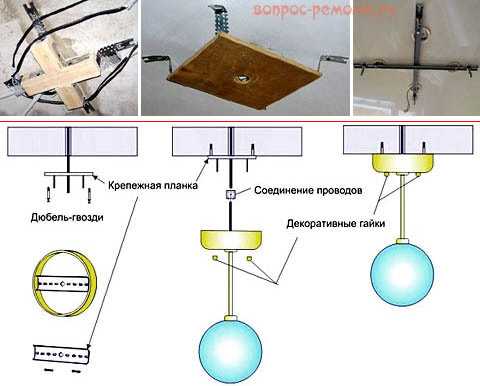

Способы подвешивания люстры к потолку

Люстру весом до 5 кг подвешивают с помощью крепежной планки, см. рис. справа. Расстояние между центрами крепежных отверстий в планке должно составлять, для бетонного потолка, не менее 9-ти их диаметров. Если потолок гипсокартонный, или подвесной, или натяжной, то подвес опускают с основного потолка до уровня декоративного с помощью крестовин деревянных или из металлопрофиля либо фанерных плит, вверху там же. Как делать подвес в некоторых других случаях, посмотрим далее.

Главное требование к подвесу – светильник ни в коем случае не должен висеть на проводах. Держать его должна либо жесткая штанга, либо прочный шнур/канат, либо люлька из цепей или тех же шнуров. Под верхним колпаком подвеса кабель питания должен лежать свободной петлей, и нигде не должен быть натянут, передавлен или зажат.

Как сделать светильник?

Теперь попробует свести полученную информацию в цельное изделие, при виде которого гости ахнут так же душевно, как мастер выражался про себя, работая. Руководствоваться будем следующими принципами:

• Сложных и/или требующих специальных навыков технологических операций всячески избегаем.
• Клеевые или паяные соединения применяем только вспомогательные, удерживающие стыкуемые детали от смещения. Собранное без проклеивания и пропайки изделие должно при отсутствии внешних воздействий держаться цельным в штатном положении неограниченно долго.
• Из дополнительного инструмента постараемся обойтись ручной электродрелью и малыми съемными слесарными тисками с винтовым зажимом для крепления к столу.

Начнем с люстры, как наиболее сложного типа бытового светильника.

Люстра

На шнуре

Простейший подвес люстры весом до 5 кг – на шнуре, поз. 1 на рис. В этом случае в крепежном кольце абажура (см. статью об абажурах) придется дополнительно просверлить 4 отверстия; обозначены зеленым на поз. 1а. Узлы шнура нужно вязать не сползающие и не распускающиеся, напр. любые рыбацкие для крючков. Шнур – любой негниющий крестовой свивки (напр. бельевой) диаметром в ненатянутом состоянии от 8 мм. Шнуры и канаты спирального повива не предназначены под длительную растягивающую нагрузку!

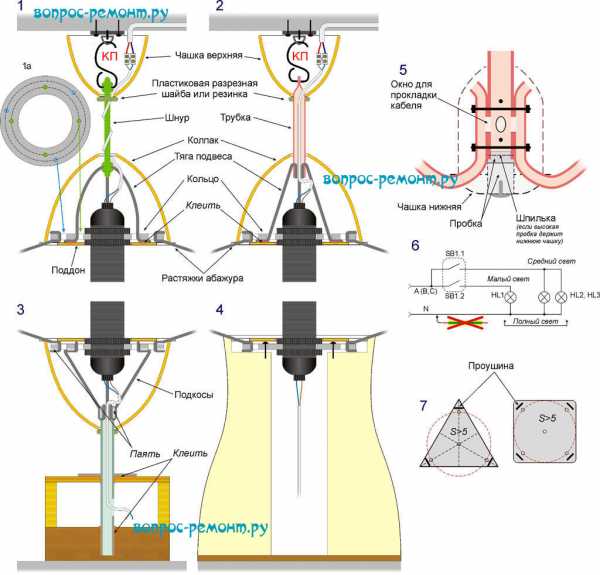

Схемы устройства самодельных светильников

Наиболее ответственная деталь – крюк подвеса (красное КП). Его нужно гнуть из стальной проволоки диаметром от 4 мм; крюк из 6-мм катанки выдержит вес до 35 кг. Разумеется, если купить готовый крюк для люстры, хуже не будет.

Тяги подвеса при том же весе – из 4-мм проволоки; при весе до 5 кг можно обойтись 1,5-миллиметровой, а при весе до 12 кг – 2,5-3 мм. Кольцо – из листовой оцинковки 0,4 и 0,8 мм соответственно или, для веса до 35 кг, 1,4 мм .

Примечание: технология пайки стали в домашних условиях описана в статье об абажурах.

Фиксировать верхнюю чашку от сползания в данном случае лучше резиновым кольцом, т.к. пружинная шайба может передавить проходящий под ней кабель. Хороший поддон получается из компьютерного диска. В зависимости от того, в абажуре лампа или в плафоне, его обращают вниз соответственно крашеной или зеркальной стороной. Под растяжки абажура в поддоне делают радиальные пропилы.

Верхняя чашка и колпак – из пластиковой посуды, см. выше. Колпак лежит на поддоне свободно. Клей – любой монтажный.

Примечание: нижняя гайка крепления патрона должна входить в отверстие поддона, а не прижимать его. В противном случае при ремонте или чистке люстры возможны затруднения.

На трубке

В люстре, подвешенной на жесткой трубчатой штанге (поз. 2), во-первых, необязательно гнуть тяги подвеса так, чтобы на их перекрестье удобно было вязать узел. Во-вторых, количество тяг может быть любым от 3-х. Соответственно, и кольцо можно делать без дополнительного ряда отверстий, такое, какое описано в статье об абажурах.

Колпак в такой люстре предпочтительнее фиксировать фасонной (декоративной) пружинной шайбой. Ее можно получить из толстой пластиковой пуговицы, просверлив в ней по центру отверстие на 0,5-0,7 мм уже внешнего диаметра трубки и сделав сбоку косой пропил под 45 градусов к оси шайбы, круглого звена пластиковой цепочки с таким же пропилом и т.п.

Проушину под крюк в штанге подвеса получают, сплющив трубку и просверлив в получившейся ламели (лепестке) отверстие. После этого (а не раньше) сверлят отверстие под прокладку кабеля, иначе в материале могут остаться опасные механические напряжения. Штангу на вес светильника до 15 кг можно делать из труб следующих видов:

1. Стальная цельнотянутая – внутренний диаметр от 6 мм, толщина стенки от 0,5 мм. Отделка – покраска или обтяжка термоусаживаемой трубкой (ТУТ) нужного цвета.
2. Стальная со швом – внутр. диаметр от 8 мм, толщина стенки от 0,7 мм. Отделка такая же.
3. Медная газовая в пластиковой оболочке – внутр. диаметр от 8 мм, стенка от 1 мм. Отделки не нужно, и так сияет медью годы. Нельзя паять, под клеевое соединение нужно снять в том месте пластиковое покрытие.
4. Для систем кондиционирования из бескислородной меди – внутр. диаметр от 10 мм, стенка от 1 мм. Очень легко паяется и клеится. Чтобы сохранить медный блеск, нужно готовую штангу дважды покрыть прозрачным акриловым лаком на водной основе, разбавленным вдвое дистиллированной водой.
5. Простая красномедная – внутр. диаметр от 12 мм, стенка от 1,5 мм. Паяется после зачистки, нужно использовать флюс-пасту с бурой. Темнеет со временем и под покрытием, поэтому из таких трубок лучше делать светильники в стиле ретро.
6. Водопроводные пропиленовые – очень прочны, но не клеятся и, разумеется, не паяются припоем. Отделывать бесполезно, дизайн в любом случае получается ужасающий.

Многорогая

Из трубок можно делать люстры с кронштейнами-рожками под отдельные осветители. Устройство узла соединения рожков со штангой показано на поз. 5. Рожки при их четном числе соединяются попарно сквозными резьбовыми шпильками М2,5-М4 с гайками и пружинными шайбами. Пары отверстий под шпильки располагаются на разных уровнях, это нужно учесть, рассчитывая высоту прямой части рожка и делая разметку на их заготовках. Можно рожки, в т.ч. при нечетном их количестве, крепить парами мелких саморезов по металлу, однако затягивать потом кабели нужно очень осторожно, чтобы не порвать изоляцию о выступающие внутрь острые концы метизов.

Примечание: сложные/протяженные изгибы трубок формируют поучастково, постепенно продвигая ручной трубогиб по длине будущего изгиба.

Если свободные концы рожков без загогулин (простите – волют) и т.п. завитушек, то узел их соединения со штангой лучше прикрыть колпаком, лежащим на нижней чашке (показано пунктиром на поз. 5). Кроме того, тогда намного упростится прокладка кабелей: под колпаком поместится клеммник, в котором сойдутся кабели из рожков, а вверх в штанге пройдет всего один 2-проводный.

Многорожковые люстры чаще всего делают с переключаемым светом. Схема подключения ламп к 2-секционному выключателю показана на поз. 6. Не забудьте – выключатели (коммутаторы) SB должны быть включены в фазный провод! И еще, чрезвычайно важно: если дом оборудован защитным заземлением, ни в коем случае не используйте в качестве нейтрали (нуля, N) заземляющий провод независимо от схемы подачи электропитания (глухозаземленная либо изолированная нейтраль)! Заземлитель всегда в изоляции желтой с продольной полосой, а изоляция нейтрали в правильно устроенной проводке черная. Но в любом случае, перед началом электромонтажных работ нужно найти ноль и фазу индикатором-фазоуказателем!

О фазах, нуле и земле

Правила техники безопасности (ПТБ), устройства электроустановок (ПУЭ) и Своды Правил (СП) производства электромонтажных работ для смежных отраслей (напр. строительной) однозначно регламентируют расцветку изоляции только заземляющих проводов – желтая с зеленой полосой; цвета, обозначающие фазные провода A, B, C и нейтраль, лишь рекомендуются. Причина – в странах, где единственно допустимой является система электроснабжения с изолированной нейтралью (Германия, Япония и др.) белым или светло-серым цветом принято обозначать фазу A. Поэтому подобрать из имеющихся в продаже кабелей подходящие, чтобы сделать квартирную проводку «без сучка, без задоринки» не всегда возможно.

Люстра тяжелая…

Для потолочных светильников весом от 15 кг крепление на 1-й штанге или шнуре уже не считается достаточно надежным. Такие нужно подвешивать на цепной или канатной люльке из 3-4 ветвей. 1 ветвь должна держать полный вес светильника с 3-кратным запасом.

К потолку люльку крепят с помощью треугольной или квадратной несущей плиты из стали толщиной от 5 мм, поз. 7 на рис. Число точек крепления – 4 или 5 соответственно. Точка крепления в центре обязательна: без нее, если одно из угловых креплений чрезмерно ослабнет, механическая нагрузка «шваркнет» на следующее наиболее слабое, подвес вырвется по принципу домино и люстра «вся вдруг» рухнет.

Угловые точки крепления должны располагаться на условной окружности (красный пунктир) диаметром в сантиметрах не менее 0,85 веса люстры в килограммах. В любом случае наименьшее расстояние между центрами отверстий в бетонном потолке должно быть от 9 их диаметров, как при 2-точечном подвесе на планке, см. выше. Проушины или крюки под ветви люльки к несущей плите привариваются. Самодельные проушины можно делать из 6-мм катанки.

… и сверхлегкая

Устройство подвеса сверхлегкого светильника

Любители делают много светильников из одноразовой пластиковой посуды, ПЭТ бутылок и бумаги. Их вес ничтожен, поэтому, во-первых, крепление патрона в абажуре/плафоне допустимо выполнять из тех же шашлычных палочек, см. рис. Патрон в таком случае берут E17 или E10 с проушинами, см. рис. слева. «Уши» патрона с помощью швейной иглы просто приматывают к перекрестьям палочек нитками, тонкой медной проволокой или леской.

Патрон для электрлампы с проушинами

Во-вторых, подвес сверлегкого светильника можно сделать тоже люлечным, но из лески. В потолочный колпак его ветви вводятся вместе с кабелем, как для люстры на шнуре. Такой подвес почти невидим. Если кабель (напомним, он нигде не должен быть натянут, пережат или придавлен) пустить извивами или закрутить спиралью, то несведущий гость поначалу может быть ошарашен: левитация? телекинез? сверхпроводник и магниты?

Торшер

Напольный светильник на тех же конструктивно-технологических принципах представляет собой в общем-то перевернутую люстру на жесткой штанге с некоторыми отличиями, поз. 3 на рис. выше с конструкциями светильников. Первое: штанга (которая уже стойка) – из стальной трубы с внутренним диаметром от 10 мм и толщиной стенки от 1,5 мм. Кольцо – оцинковка от 0,7 мм. Второе: все стыки стальных деталей пропаиваются.

Далее, в нижней опоре торшера должна быть предусмотрена достаточно тяжелая и обширная конструкция для крепления низа стойки. Под торшер обычного типа пойдет крестовина примерно от 450х450 мм из дубового бруса 100х100 мм. В ней по центру сверлят глухое отверстие глубиной 75-80 мм по наружному диаметру стойки, и вклеивают ее в гнездо монтажным клеем. Также вклеивают стойку в полочку торшера. Полезно будет, и по дизайну, и по прочности, наложить на клею еще и полированную шайбу диаметром от 60 мм и толщиной от 2 мм (сталь) или от 4 мм (алюминий). Описанная конструкция позволяет любителю при изготовлении торшера обойтись без точеных на заказ деталей.

Настольная лампа

Рабочий настольный светильник на наших принципах построения еще проще торшера, поз. 4: достаточно массивное и прочное основание (дерево, пластика) со ступенчатым сквозным отверстием по оси. На ступеньку укладывается кольцо абажура и крепится саморезами. Тогда оно заодно прижмет усы растяжек абажура и он не будет болтаться.

Примечание: для основы настольной лампы из керамической или стеклянной посуды нужно сделать насаживаемое на ее горлышко навершие-набалдашник со ступенчатым отверстием. Наиболее подходящий для этого материал – пластика.

Для наружного освещения

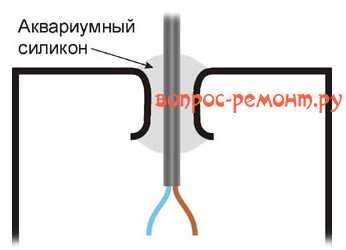

Самодельный ввод низковольтного кабеля в наружный светильник

Наружные светильники на 220 В оставим покупными: сделать «навсегда» герметичный кабельный ввод на сетевое напряжение и также герметичный корпус со стеклом в домашних условиях невозможно. Будем работать с напряжениями до 12 В, тогда кабельный ввод получается совсем простым, см. рис. А если источник света запитать от стабилизатора тока, то и никакое КЗ страшно не будет.

Однако до электричества дело может и не дойти: для временного освещения в саду или на пикнике и в XXI веке часто удобнее и дешевле оказывается обычная свеча, она же и романтичнее. А свечной фонарь можно своими руками сделать из кофейной банки буквально за несколько минут, см. видео:

Видео: свечной фонарь своими руками из кофейной банки

Такой светильник пригоден и под лампочку; тогда отпадает необходимость в вентиляционных отверстиях и ручку для переноски можно закрепить на крышке, что надежнее.

Постоянный наружный светильник должен быть уже электрическим. Главная проблема при этом – надежная герметизация. Здесь опять выручает стеклянная посуда с навинчиваемой крышкой: светильник наружного освещения хорошо получается из банки. В данном случае, т.к. источник света требуется помощнее, лучше взять посудину из-под консервации. Патрубок кабельного ввода делают, пробив крышку круглым заостренным стержнем. Для полной герметичности на ободок крышки изнутри перед завинчиванием раз и навсегда наносят аквариумный силикон.

Светильник «раз и навсегда» предполагает использование очень надежных и долговечных источников света. Требования к его качеству и спектру отходят на второй план, т.к. освещается не жилое или рабочее помещение. С учетом этих условий наружный светильник на крыльце или, скажем, на входе в гараж, лучше делать из светодиодной ленты: она при ничтожном расходе электричества даст достаточно яркое освещение. Пример изготовления такого светильника см.:

Видео: садовый фонарь своими руками за 15 минут

В саду и вообще на участке большая яркость освещения уже не нужна, здесь, в общем-то, лишь бы с дорожки не сойти и дверь в баню, погреб, сарай или санузел разглядеть. Зато садовый светильник весьма и весьма желательно иметь автономным: тут дело уже в расходах не на электричество, а на кабель, и кому же понравится курочить ухоженный участок траншеями?

Садовые светильники с питанием от солнечных батарей (СБ) и буферной аккумуляторной батареей (АКБ) есть в продаже но, или стоят дорого, или оказываются недолговечными. Попробуем прикинуть, нельзя ли тут обойтись своими силами, тем более что сделать солнечную батарею своими руками вполне возможно:

• 4 белых светодиода при токе каждого 20 мА в плафоне из молочного стекла или матовой пластиковой бутылки более-менее приемлемо для садовых нужд осветят круг диаметром 4-5 м. При токе каждого в 10 мА в световом пятне еще можно будет разглядеть, где камень, а где яма. Итого в среднем 60 мА.
• АКБ, с учетом слабого подзаряда зимой и снижения емкости на холоде, должна давать максимальный ток осветителей в течение не менее 30 час. Пальчиковые аккумуляторы на 2500-3500 мА/ч, морозостойкие до –20, есть в продаже. Берем минимально допустимую емкость АКБ в 2500 мА/ч.
• Падение напряжения на светящем диоде ок. 2 В. Чтобы стабилизировать общий ток потребления и режим разряда АКБ, от которого существенно зависит ее ресурс, на гасящие резисторы даем вдвое больше, итого напряжение АКБ получаем 6 В.
• СБ, с учетом КПД по энергии Ni-Cd АКБ в 74%, должна давать ток ок. 75 мА. В расчете на зиму в средних широтах берем номинальный ток 100 мА.
• Также с учетом КПД АКБ по энергии и потерь напряжения при заряде берем напряжение СБ в 9 В.
• Чтобы ресурс АКБ не падал от перезарядки, ток перезаряда через нее не должен быть более 5% от тока часового разряда. При емкости АКБ в 2500 мА/ч и токе КЗ СБ 100 мА это условие выдерживается, при АКБ на 3500 мА/ч тем более. Т.е., вместо дорогого и сложного контроллера заряда можно поставить просто кремниевый выпрямительный диод.

Схема автономного садового светильника, построенного с учетом описанных условий, приведена на рис.:

Схема автономного садового светильника с солнечной батареей

Несмотря на простоту, АКБ в ней никогда не доводится до деградации активной среды по причине перезаряда и только в исключительных случаях может достигнуть глубокого разряда; поэтому ее ресурс остается нормальным при эксплуатации в жестких температурных условиях. «Изюминка» тут – СБ. Их внутреннее сопротивление велико и нелинейно, по степенному закону, растет при возрастании тока нагрузки, вследствие чего ток КЗ СБ лишь ненамного больше номинального. С этой точки зрения в данной схеме выгоднее использовать менее дорогие поликремниевые СБ.

Устройство управления УУ замыкает выключатель S, когда напряжение СБ упадет до «сумеречного» уровня. VD1 к тому времени уже закроется и заряд АКБ прекратится. К АКБ УУ подключено только для электропитания. Выключатель – диодный или транзисторный оптрон либо электромагнитное реле; в таком случае лучше герконовое, т.к. обычное с низковольтой катушкой ток возьмет больше, чем все светодиоды. Использовать как S тиристорный оптрон в данном случае нельзя: чтобы открывшийся тиристор закрылся, ток через него должен упасть до очень малой величины, практически до нуля. Поскольку ток здесь постоянный, тиристор, раз открывшись, не «уймется», пока полностью не посадит АКБ.

Об освещении аквариума

Для освещения аквариумов применяют специальные линейные люминесцентные лампы. Не такие, как фитолампы для цветочных полок: спектр аквариумных ламп подогнан под оптические свойства воды и жизненные потребности водных растений. Те и другие лампы для общего освещения помещений непригодны: свет, благоприятствующий фотосинтезу, отнюдь не всегда полезен для человеческого зрения.

Освещение аквариума

Рыбки в аквариуме наиболее выигрышно выглядят в довольно слабом рассеянном свете спереди, со стороны смотрового стекла, а для растений лучше сильный прямой свет сверху. Как устроен светильник для аквариума, формирующий удовлетворяющий обоим этим условиям световой поток, показано слева на рис. Отражатель изнутри оклеивают белой самоклейкой или окрашивают акриловой эмалью с сатиновым глянцем. Рыбки в таком свете играют всеми своими красками.

lenpas.ru

Люстра своими руками из подручных материалов: мастер-классы

Для прочтения требуется ~3 минутыКаждый предмет интерьера, что изготавливается своими руками, способен наполнить дом особым уютом и теплом. Кроме этого, такие поделки будут не только прекрасно смотреться в любой комнате, они станут совершенно эксклюзивной вещью. Очень оригинально в доме будут смотреться люстры, которые сделаны своими силами с помощью подручных материалов. Это замечательная идея!

Чтобы создать такое прекрасное изделие, откройте в себе неподражаемый дизайнерский талант, который присутствует в каждом человеке. Именно это открывшееся качество принесёт в дом не только яркий свет, но и уютную атмосферу.

Люстра для кухни своими руками

Подобный продукт рукоделия будет смотреться весьма изысканно и грациозно на кухне. И когда в дом придут гости, они даже не смогут догадаться, что такая люстра была сделана собственноручно, а не приобретена в дорогом дизайнерском магазине. Представьте их восхищение, если они узнают, что именно вы смогли сотворить такой шедевр, как люстра, своими руками. На кухне с таким изделием всегда сказочно.

Понадобятся следующие материалы:

1. Ножка, которую можно снять со старой люстры.
2. Полусфера, которая сделана из металла.
3. Любой светильник, который в прошлом использовался в доме. Можно разобрать и снять необходимую деталь. Если такого нет в наличии, то подойдёт старый школьный глобус, предварительно разрезанный пополам.
4. Наждачная бумага. Она может и не пригодиться, но всё же должна быть в наличии на всякий случай, если придётся произвести некоторые зачистки, чтобы поверхность была идеальной.
5. Клей для обоев. Используйте именно этот вид, поскольку, высохнув, он станет полностью прозрачным.
6. Обычная губка.
7. Краска. Для изготовления люстры можно взять матовую, которая ещё применяется для окрашивания стен.
8. Ткань белого цвета.
9. Искусственные листья, а также цветы.
10. Полубусинки.
11. Красивая лента.

Итак, все нужные материалы имеются под рукой, можно приходить непосредственно к изготовлению красивой люстры для кухни.

1. Для начала разведите клей и опустите туда кусок ткани. Весь материал должен полностью пропитаться клеем. Теперь можно выложить липкий кусок ткани на подготовленную ранее полусферу – это будущий плафон. Для того чтобы было удобнее сделать на нём складки, можно воспользоваться любым острым предметом для выполнения небольших надрезов. Все, что осталось торчать, заверните внутрь изделия. Лампа должна быть оклеена абсолютно полностью.
2. Дайте изделию время, чтобы высохнуть.
3. Берём губку и окрашиваем с помощью неё поверхность (изнутри и снаружи). Как только краска полностью высохнет, то для надёжности лучше нанести ещё один слой. Теперь можно присоединить получившееся изделия к ножке.
4. Следующим этапом станет декорирование лампы. Но для начала всё тщательно продумайте. Определитесь с тем, как должен выглядеть конечный продукт. Можно сделать несколько набросков на бумаге с разными вариантами дизайна. Когда определились, то можно переходить к дальнейшей работе над лампой. Сначала приклейте в произвольном порядке декоративные листочки. Уже затем идёт слой из цветов. Если у вас окажутся фигурки божьих коровок, к примеру, то можно прикрепить и их.
5. Для завершения композиции можно украсить всё красивой лентой. Но крепите ее таким образом, чтобы она оказалась под листьями, так красивее.
6. В конце можно добавить к композиции полубусины. Светильник готов.

Люстра, изготовленная из старых пластиковых стаканчиков

Многие люди занимаются созданием удивительных и красивых вещей, которые идеально подходят для декорирования интерьера дома. Но зачастую все забывают о люстрах и светильниках. А, может, просто нет идеи для творчества… Именно поэтому так часто люди задают вопрос: а можно ли люстру изготовить собственноручно с помощью того, что есть под рукой? Да, разумеется!

Необходимые материалы:

1. Пластиковые стаканы (примерно 300 штук).
2. Скобы и степлер.
3. Болты.
4. Шайбы (одна большая и маленькие).
5. Лампочка энергосберегающая (берётся именно этот вид, поскольку обычная очень сильно нагревается).
6. Патрон с проводом.

Переходим к изготовлению люстры:

1. С помощью степлера скрепите три стакана. Начинать соединение лучше всего снизу, а затем переходить к самому верху. То, что получилось – основная конструкция. Получившееся изделие прикрепляется к остальным стаканчикам. Конусная конструкция обеспечивает получение сферы. И нельзя забывать, что когда всё будет готово, нужно оставить одно отверстие для стаканчика пустым. Именно в этом последнем стакане прожгите маленькую дырку. Внутрь положите большую шайбу.
2. Электрический провод завязывается узлом, а затем пробивается сквозь отверстия наружу.
3. Теперь прикрепите стаканчик болтами и маленькими шайбами. Если произойдёт какая-то поломка, то можно всё это запросто разобрать. По такой же технологии можно сделать ещё и торшер, найдя подходящую и красивую стойку.

Ажурный бра или торшер

Всегда очень красиво смотрятся люстры (светильники) и бра, которые выполнены из подручных материалов своими руками. В качестве плафона можно использовать любую банку из стекла, а также подойдёт ёмкость для сыпучих продуктов. Для элементов декорирования абажура будут использоваться вязаные ажурные кружева.

Для изготовления светильника понадобятся следующие материалы:

1. Стеклянная ёмкость и крышка из жести.
2. Шестигранная гайка.
3. Дрель со свёрлами.
4. Провод электрический.
5. Кронштейн и патрон.
6. Электрическая лампочка.
7. Салфетка либо любое кружевное изделие.
8. Клей аэрозольный, а также краска.

Можно приступать к работе:

1. Необходимо просверлить отверстие в самом центре для крепления. А также нужно сделать четыре отверстия по кругу для избежания перегрева.
2. Теперь крепим кронштейн, гайку и патрон, а после устанавливаем лампочку.
3. На поверхность банки наносится слой клея, а затем прикладываются кружева. Их можно наносить в любые части. Все зависит от воображения.
4. Если в планах сделать бра, то ажурную салфетку можно прикрепить обычным скотчем. После чего всё окрашивается спреем-краской. Когда изделие высохнет, салфетку можно снять, а окрашенная форма сохранится.

Люстра из лепестков роз (подвесной светильник своими руками)

Это очень романтичный вариант подвесного светильника.

Запаситесь следующими материалами, перед тем как приступать к изготовлению:

1. Деревянные пяльцы (понадобится 3 штуки различных размеров).
2. Лепестки роз (их можно купить в специальном магазине для декорирования либо изготовить самостоятельно, вырезав их из плотной белой ткани).
3. Шелковая нить.
4. Крахмал для клейстера.
5. Краска акриловая белого цвета.
6. Леска.

Приступаем к работе:

1. Вырезаем из ткани белые кружки, а затем проклеиваем их клейстером попарно. Между ними проложите белую нить. Длина должна составлять примерно 40 или 50 см.
2. Теперь переходим к окрашиванию пяльцев. Использовать нужно белую краску. После чего подвешиваем их на леску в следующей последовательности: первым идёт самое большое кольцо, после – среднее, а последним станет самое маленькое.
3. Теперь привяжите к пяльцам нитки с лепестками. В то место, где производится привязка, наклейте кружок ткани. Этот процесс весьма трудоёмкий. Зато результат получится превосходным.

Люстра в форме бабочки из проволоки

Это очень оригинальная люстра, которая принесёт в дом постоянное ощущение лета и тепла. Стайки бабочек будут буквально оживать, после того как подует небольшой ветерок. А самое приятное в том, что такую люстру очень просто изготовить собственными руками. Идея использовать красивую бабочку при изготовлении светильника очень хороша.

Необходимые материалы:

1. Абажур, который имеет два кольца.
2. Цепочки декоративные.
3. Ножницы.
4. Краска серебряного цвета (желательно в виде аэрозоля).
5. Очень тонкий маркер.
6. Прозрачная пластмасса.
7. Пассатижи.
8. Проволока серебряного цвета.

Выполнение работы:

1. Абажур окрашивается серебряной краской.
2. Изготавливается трафарет в форме красивых бабочек. Здесь можно задействовать свою фантазию и сделать всё самостоятельно либо найти готовые образцы в интернете.
3. Из пластика вырезаем по трафаретам бабочек.
4. Несколько бабочек необходимо покрасить в серебряный цвет. Остальные должны остаться прозрачными.
5. Нужно разрезать цепочки длиной по 10 см. Теперь на них нужно надеть прозрачные бусины. Так, изделию можно придать очень красивый вид, поскольку бусины будут переливаться при каждом попадании на них солнца.
6. Далее следует прикрепить бабочек с помощью пассатижей и проволоки. Оставшийся конец цепочки мы крепим к абажуру.

Изготовление из одноразовых ложечек

diz-kitchen.ru

Самодельные светильники. Виды проволоки. Разрешение на применение Ростехнадзора

О светильниках мы говорили уже не раз. Большие и маленькие, красивые и не очень, забавные и скучные, они повсюду — в жилых домах и офисах, на городских площадях и приморских набережных. Они настолько глубоко проникли в нашу жизнь, что любое отключение электроэнергии неминуемо вызывает панику: из кладовок вынимаются свечи, керосиновые лампы и даже газовые горелки (для которых, к слову, обязательно требуется разрешение на применение Ростехнадзора). Чтобы превратить вынужденное отсутствие электрических лучей в праздник, предлагаем изготовить симпатичные самодельные светильники, которые можно использовать как с электролампой, так и со свечой, из самого непритязательного материала — проволоки.

Свет для того и существует, чтобы открывать людям глаза и показывать, какие вокруг чудеса.©Пауло Коэльо

Достоинств у металла множество: в отличие от тканевых и бумажных абажуров проволочная сетка не горит, хорошо держит форму, быстро восстанавливается в случае деформации и не нуждается в частой очистке. Минус только один: ряд металлов обладает повышенной теплопроводностью, поэтому изделие в считанные минуты нагревается и может быть опасным для человека.

Виды проволоки

Для изготовления проволоки используются алюминий, чугун, медь, сталь и их сплавы. Давайте разберемся, какие виды проволоки можно применить для создания необычных и удобных предметов интерьера своими руками, а от каких лучше отказаться:

• Для изготовления товаров народного потребления чаще всего применяется проволока «марочная» (углеродистая повышенной прочности), которая производится согласно ГОСТу 17305-71. Поскольку данный вид проволоки используется в приборостроении, ее можно и нужно использовать для пружинной оплетки более крупных деталей.
• Вязальная проволока идеальна для производства бижутерии.
• Нержавеющая гарантирует, что изделие долгие годы будет служить хозяину верой и правдой, не боясь покрыться пятнами.
• Полиграфическая подходит для крепления брошюр.

Пробуя использовать разные виды проволоки, мы пришли к выводу, что наиболее удобны в применении стальная и медная проволоки диаметром не менее 1,5 мм. Они хорошо гнутся и эстетично выглядят. Сама по себе медная проволока плохо держит форму, поэтому предпочтение стоит отдать сплаву с содержанием меди.

Приобрести проволоку для создания светильников можно как в дизайнерских мастерских, так и напрямую у завода-изготовителя. Прибегнуть ко второму варианту имеет смысл в том случае, если вы планируете приобретать несколько мотков: экономия будет существенной.

Можно изготовить проволоку и в домашних условиях: если у вас в квартире оборудован плавильный мини-цех. В таком случае вам остается только проволочь квадратные бруски выбранного металла толщиной около 1 1/2″ через постепенно уменьшающиеся отверстия волочильной доски. Помните, что оборудование для плавки чугуна обязательно должно иметь разрешение на применение Ростехнадзора.

Обычно при изготовлении изделий из проволоки дизайнеры совмещают материал различного диаметра (до пяти видов). Сечение проволоки тоже бывает разным: круглым, овальным, многоугольным, что влияет на фактурные свойства будущего элемента интерьера.

Инструменты

Помимо главного компонента — проволоки — вам потребуются:

• клей ПВА
• кусачки
• плоскогубцы
• круглогубцы
• патрон для электролампы с проводкой или основа для свечи.

Этапы работы

1. Изготавливаем каркас из самой толстой и не ломкой проволоки. Он может быть любым по форме. Главное — соблюсти пропорции и закрепить стыки. Если предполагается, что самодельный светильник будет настольным или напольным, укрепите ребра жесткости, чтобы конструкция получилась устойчивой. Подвесная система тоже должна сохранять положение равновесия. Кстати, за неимением проволоки в качестве каркаса можно использовать старую клетку для домашних любимцев.
2. Из той же проволоки создаем крепеж для патрона, симметрично отдаленный от всех стен будущего светильника.
3. Проволокой меньшего диаметра делаем произвольную оплетку. Рисунок оплетки получится более ярким, если использовать несколько разных проволок: вот тут-то и проявится фактура сечений.
4. Теперь приступаем непосредственно к работе над дизайном: полученную структуру можно покрасить, облить клеем ПВА и наклеить рисовую бумагу или разноцветные перья (но не в случае подсвечника!), обвалять в разноцветном битом стекле и т. п. Если светильник будет крепиться на стены или потолок, его можно декорировать с помощью подвесных ежиков из той же самой проволоки.
5. Вставляем источник света (электрическую лампу или свечу), включаем (соответственно: или в розетку, или чиркаем спичкой) и наслаждаемся полученным результатом!

Несколько советов для «дизайнеров-самоделкиных»:

• В качестве торшера можно использовать старую стойку от вентилятора.
• Самодельные светильники могут быть и бескаркасными: связка «ежиков» с галогенными лампочками внутри дает много света, преломляющегося в металлических иголках.

Виктория Еланцева

www.diy.ru

Как Сделать Светильник Своими Руками?

Часто мы избавляемся от старых вещей не потому, что ими нельзя больше пользоваться, а потому, что их сложно применить в современном интерьере.Надоел их внешний вид, старомодные детали или потертые поверхности. Но ведь все это поправимо! И приложив совсем немного усилий и фантазии, вы вдруг поймете, насколько интересные вещи есть у вас в доме.

Пространство, которое нас окружает, не может оставаться без изменений пока мы движемся вперед. Время идет, мы меняемся и, чтобы не терялось ощущение комфорта, интерьер должен меняться вместе с нами. Делать ремонт каждые пару лет дорого и утомительно, да и не требуется. 15 эффективных способов обновить интерьер без затрат прямо здесь и сейчас!

decorateme.com
