Простые самодельные приёмные антенны диапазонов ДВ, СВ, КВ волн.

 — Берлин?!   Брал!

Старое радио.
                              Париж?!   Брал!                                                           Вашингтон?!   Брал!  А после того как ты там полазил, приёмник перестал принимать отдалённые радиостанции, — говорил мне отец ещё в детстве.

С тех пор прошло несколько десятков лет, а приемник, как ни в чём не бывало, продолжает брать города. Честно скажу, что с приёмником я ничего не делал. Эти советские ламповые агрегаты будут работать и после апокалипсиса. Просто всё дело в антенне.


Шкала приёмника.
 Поздним вечером, в отблесках пламени камина, не включая электричества, жму клавишу старого лампового радиоприёмника, светящаяся шкала с городами уютно насытила полумрак комнаты, вращая верньер, настраиваюсь на радиостанции.
 Длинноволновый диапазон безмолвствует. Правда, ровно в прямоугольнике шкалы светящегося окошка города Варшава на частоте около 1300  метров была взята радиостанция «Польское Радио», а это составляет дальность по прямой более 1150 км.
 Средние волны берут местные и отдалённые радиостанции.  А здесь взята дальность более 2000 км.
 Вот уже почти 2 года в Москве и области на этих волнах (ДВ, СВ) прекратили работу центральные радиовещательные каналы.
Рис. 1. Журнал «Радиолюбитель» 1927 № 02.

 Особенно живы короткие волны, здесь полный аншлаг. На коротких волнах радиоволны способны обойти вокруг Земли и радиостанции реально принимать из любой точки земного шара, но условия распространения радиоволн здесь зависят от времени и состояния ионосферы, от которой они способны отражаться.
 Включаю настольную лампу и на всех диапазонах (кроме УКВ) вместо радиостанций сплошной шум, переходящий в рокот. Теперь настольная лампа, включая сетевые провода – передатчик помех, который мешает нормальному радиоприёму. Модные, в настоящее время, энергосберегающие лампы и другие бытовые приборы (телевизоры, компьютеры) превратили сетевые провода в антенны передатчиков помех. Стоило только сетевой провод от лампы отодвинуть на пару метров от провода снижения антенны, как приём радиостанций возобновился.   Проблема помехоустойчивости была и в прошлом веке, и в диапазоне метровых волн её решали различными конструкциями антенн, которые так и назывались как «антишумовые».

                                                       Антишумовые антенны.

 Описание антишумовых антенн я впервые прочитал в журнале «Радиофронт» за 1938 год (23, 24).
Статья написана в журнале «Радиофронт» 1938 г.
 В стаье даётся полное описание конструкции такой антенны.
Рис. 2.
Рис. 3.
  Аналогичное описание конструкции антишумовой антенны в журнале «Радиофронт» за 1939 год (06). Но здесь хорошие результаты получились в диапазоне длинных волн. Величина ослабления помех составила 60 дБ.  Данная статья может представлять интерес для любительской радиосвязи на  ДВ (136 кГц).  Правда, в настоящее время лучшие результаты получаются при использовании согласующего усилителя непосредственно в антенне, который по коаксиальному кабелю подключён к согласующему усилителю на входе самого приёмника.

                                                                   Антенна метёлка.

Рис. 4. г) антенна метёлка.

 Это была моя первая самодельная антенна, которую я делал для детекторного приёмника. Первая антенна, об которую я обжёгся, залуживая каждый проводок, строго по чертежу с помощью транспортира выставляя углы наклона прутиков. Как я не старался, но детекторный приёмник с ней не работал. Поставь я тогда вместо метелки крышку от кастрюльки, эффект был бы аналогичный. Тогда, в детстве, спасла приёмник сетевая проводка, один провод которой через разделительный конденсатор был подсоединён к входу детектора. Вот тогда я понял, что для нормальной работы приёмника длина антенного провода должна быть хотя бы 20 метров, а всякие там электронные облачка, проводящие слои воздуха над метёлкой пусть останутся в теории. Старожилы будут ещё вспоминать, что метёлка, прикреплённая к печной трубе, исключительно хорошо ловила, когда дым шёл вертикально вверх. В деревнях обычно топили печь к вечеру и в чугунках готовили ужин. К вечеру, как правило, стихает ветер, и идёт столбом дым. В тоже время к вечеру происходит преломление волн от ионизированного слоя поверхности земли и приём в этих диапазонах волн улучшается.
 Лучшие результаты можно получить с представленными ниже картинками антенн (рис 5 — 6). Это тоже антенны с сосредоточенной ёмкостью. Здесь проволочная рамка и спираль включает в себя 15 —  20 метров провода. Если крыша достаточно высокая и не из металла и свободно пропускает радиоволны, то такие композиции (рис. 5, 6) можно разместить на чердаке.
Рис. 5. «Радио всем» 1929 № 11
Рис. 6. «Радио всем» 1929 № 11



















 Рулеточная антенна.

Журнал «Радиолюбитель» 1928 № 03-04.

Антенна — рулетка.

 Я использовал обычную строительную рулетку с длиной стального полотна 5 метров. Такая рулетка очень удобна в качестве антенны КВ диапазона, так как имеет металлическую клипсу, электрически связанную через вал с полотном ленты. Карманные приёмники с диапазоном КВ имеют чисто символическую штыревую антенну, в противном случае они бы не поместились в карман. Стоило мне только закрепить рулетку на штыревой антенне приёмника, как коротковолновые диапазоны в районе 13 метров стали захлёбываться от большого количества принимаемых радиостанций.

                                                         Приём на осветительную сеть.


 Так называется статья в Журнале «Радиолюбитель» за 1924 год № 03. Теперь эти антенны вошли в историю, но при необходимости сетевыми проводами ещё можно воспользоваться в какой-нибудь затерянной деревушке, предварительно отключив все современные бытовые приборы.

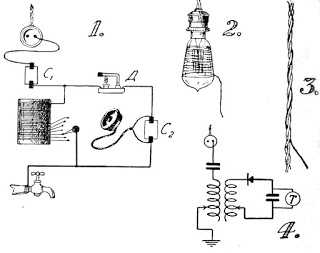

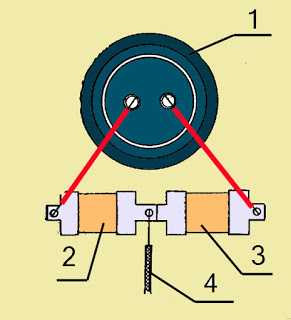

Рис. 7.  Конденсатор С 1 имеет номинал 200 пФ 400 В. Один из проводов осветительной сети и есть антенна (рис. 1). На рисунке 1 и 4 изображены конструкция и схема детекторного приёмника. На рисунке 2 — антенный провод наматывался на баллон осветительной лампы, обеспечивая, таким образом, емкостную связь с сетевыми проводами. на рисунке 3 антенный провод проложен вокруг сетевой проводки.


Журнал «Радио всем» 1925 г. № 05. Антенна подключена к сетевой розетке с помощью двух конденсаторов номиналом 200 пФ. 1 — розетка; 2, 3 — конденсаторы; 4 — антенный провод.

                         Самодельная Г – образная антенна.


 Эти антенны представлены на рисунке 4. а, б).  Горизонтальная часть антенны не должна превышать 20 метров, обычно рекомендуют 8 – 12 метров. Расстояние от земли не менее 10 метров. Дальнейшее увеличение высоты подвеса антенны приводит к росту атмосферных помех.
Рис 8. Детекторный приёмник из сетевой переноски и тазика для варенья.

 Эту антенну я сделал из сетевой переноски на бобине. Такую антенну (рис. 8) очень легко развернуть в полевых условиях. Кстати детекторный приёмник с ней неплохо работал. На рисунке, где изображён детекторный приёмник, из одной сетевой бобины (2) сделан колебательный контур, а второй сетевой удлинитель (1) используется в качестве Г- образной антенны.                     Детекторный приёмник из сетевой переноски и тазика для варенья.


                                                                Рамочные антенны.


 Антенна может быть выполнена в виде рамки, и является входным перестраиваемым колебательным контуром, который обладает направленными свойствами, что значительно ослабляет помехи радиоприёму.
Рис. 9. Журнал «Радиолюбитель» 1925 № 03.  Статья называется «Как устроить приём на рамку». Рамка имеет диагональ 1,5 метра. Настройка осуществляется конденсатором переменной емкости и переключением отвода к виткам рамки.

Приёмная складная рамка в виде зонтика. Журнал «Радиолюбитель» 1929 г. 06.


                                          Магнитная антенна.

 При её изготовлении используется ферритовый цилиндрический стержень, а также прямоугольный стержень, занимающий меньше места в карманном радиоприёмнике. На стержне помещается входной перестраиваемый контур. Достоинством магнитных антенн — маленькие габариты, а высокая добротность контура, и, как следствие высокая селективность (отстройка от соседних станций), которая в совокупности с направленным свойством антенны только добавят ещё одно преимущество, такое, как  лучшая  помехоустойчивость приёма в городе. Применение магнитных антенн в большей степени предназначено для приёма местных радиовещательных станций, однако высокая чувствительность современных приёмников ДВ, СВ и КВ диапазонов и перечисленные выше положительные свойства антенны обеспечивают неплохую дальность радиоприёма.

 Так, например, я смог на магнитную антенну поймать отдалённую радиостанцию, но стоило только подключить дополнительно громоздкую внешнюю антенну, как станция затерялась в шуме атмосферных помех.
Магнитная антенна в стационарном приёмнике имеет поворотное устройство.

  На плоском ферритовом (аналогичным по длине цилиндрическом) стержне размером 3 Х 20 Х 115 мм  марки 400НН  для ДВ и СВ диапазонов на подвижном бумажном каркасе наматываются катушки проводом марки ПЭЛШО, ПЭЛ 0,1 – 0,14 , по 190 и 65 витков.  Для КВ диапазона контурная катушка размещается на диэлектрическом каркасе толщиной 1,5 — 2 мм и содержит 6 витков, намотанных с шагом (с расстоянием между витками) с длиной контура 10 мм.  Диаметр провода 0,3 — 0,4 мм. Каркас с витками крепится на самом конце стержня.

                                                                        Чердачные антенны.

Телевизионная и радио антенны.

 Давно использую чердак для телевизионных и радиоприёмных антенн. Здесь, в дали от электропроводки, хорошо работает и антенна СВ и КВ диапазонов. Крыша из мягкой кровли, ондулина, шифера является прозрачной для радиоволн. В журнале «Радио всем» за 1927 (04) год даётся описание таких антенн. Автор С. Н. Бронштейн статьи «Чердачные антенны» рекомендует: «Форма может быть самой разнообразной, в зависимости от размеров помещения. Общая длина проводки должна быть не менее 40 – 50 метров. Материалом служит антенный канатик или звонковая проволока, укрепляемые на изоляторах. Грозовой переключатель при такой антенне отпадает».

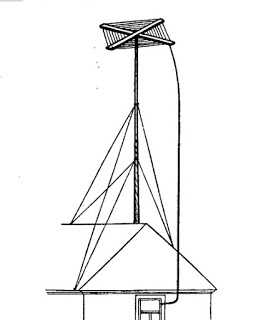

Рис. 10.  Чердачные антенны. Журнал «Радио всем» 1927 № 04.

 Я использовал провод  как одножильный, так и многожильный от электропроводки, не снимая с него изоляцию.

                                                                         Потолочная антенна.

Рис. 11. Комнатная потолочная антенна. Журнал «радио всем» 1929 № 11.
Это та самая антенна, на которую отцовский приёмник брал города. Медный моточный провод диаметром 0,5 – 0,7 мм наматывался на карандаш, а затем растягивался под потолком комнаты. Был кирпичный дом и высокий этаж, и приёмник работал превосходно, а когда переехали в дом из железобетона, то арматурная сетка дома стала преградой для радиоволн, и радио перестало нормально работать.
Рис. 12.  Журнал «Радио всем» 1926 12.

                                                                       Из истории антенн.

 Возвращаясь в прошлое, мне интересно было узнать, как выглядела первая в мире антенна.
 Первая антенна была предложена А. С. Поповым в 1895 году, представляла собой длинный тонкий провод, приподнятый с помощью воздушных шаров. Она была присоединена к грозоотметчику (приемнику, регистрирующему грозовые разряды), прототипу радиотелеграфа. А во время первой в мире радиопередачи 1896 года на заседании Русского физико-химического общества в физическом кабинете Петербургского университета от первого радиотелеграфного радиоприёмника, к вертикальной антенне был протянут тонкий провод (журнал «Радио» 1946 г. 04 05 «Первая антенна»).
Рис. 13. Первая антенна.

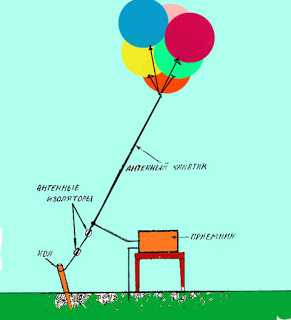

Рис. 14. Антенна — змей.
Журнал «Радио всем» 1925 № 06.

dedclub.blogspot.com

Рамочная средне волновая (СВ) антенна своими руками

В большинстве радиоприемников есть диапазон средних волн (СВ), часто называемый также АМ-диапазоном, по типу используемой в нем модуляции сигналов радиовещательных станций. Однако в городах на СВ ничего не слышно, кроме гула помех. Полвека назад с помехами боролись, сейчас перестали, и поговаривают даже, что АМ-радиовещание умирает и будущее за УKB-(FM)-вещанием.

Тем не менее, АМ-передатчики работают и обеспечивают прием в радиусе сотен километров днем и до нескольких тысяч километров ночью, в отличие от УКВ, где радиус приема не превосходит 30…40 км. Конечно, качество приема на УКВ выше, но нет романтики дальнего приема, да и репертуар УКВ-станций однообразен. В ряде случаев желаемых программ на УКВ просто нет. Ко мне обращались серьезные слушатели с просьбой наладить им прием «Радио Радонеж», вещающего в центре России лишь на двух частотах СВ-диапазона (612 и 846 кГц). Что я им мог посоветовать? Лишь перейти на батарейное питание приемника, чтобы полностью «отвязать» его от сети, и расположить на подоконнике, ориентируя его встроенную магнитную антенну по максимуму приема.

Часто эти приемы помогают, но более радикальной мерой оказывается применение внешней рамочной антенны, меньше реагирующей на помехи и существенно увеличивающей сигнал. О ней сегодня и пойдет речь.

Рамочная СВ-антенна по конструкции представляет собой, по сути дела, катушку индуктивности большого диаметра (от нескольких дециметров до нескольких метров). К ее выводам присоединен конденсатор переменной емкости (КПЕ), которым рамка настраивается в резонанс на частоту принимаемого сигнала. Получается колебательный контур, колебания в котором увеличиваются в Q раз по амплитуде при настройке в резонанс. Q — это добротность контура, равная отношению реактивного сопротивления катушки или конденсатора (при резонансе они равны) к активному сопротивлению потерь в катушке, конденсаторе и окружающих предметах. Добротность, понятно, желательно делать как можно выше.

Подобные рамочные антенны широко использовали для приема еще на заре радиотехники, причем диаметр катушки иногда превосходил 10 м! Тем не менее, о рамочных антеннах нередко вспоминают радиолюбители, а в последние годы и солидные производители бытовой радиоаппаратуры. Цена внешних рамочных антенн достигает 400 долларов, но ее ничего не стоит сделать и самому!

Если внешняя рамочная антенна будет использоваться с транзисторным приемником, имеющим встроенную ферритовую антенну, приемник достаточно расположить рядом с рамкой и сориентировать так, чтобы магнитное поле рамки было направлено по оси ферритовой антенны. Это легко сделать просто на слух, ориентируясь по значительному улучшению приема.

На фото 1 показано примерно оптимальное расположение приемника TECSUN и прекрасно оформленной рамочной антенны (ближняя к нему). Все элементы антенны (их всего два!) — катушка и КПЕ — прекрасно видны.

На фото 2 приведены еще три конструкции промышленно выпускаемых антенн. Для любителей особо интересна средняя, с ромбической рамкой на деревянном каркасе.

Очень простую, хотя и не слишком красивую конструкцию из четырех фанерок, предложил один западный радиолюбитель.

Его рамка (фото 3) содержит 18 витков медного эмалированного (обмоточного) провода диаметром 0,5 мм. Сторона рамки около 45 см, диагональ — около 65 см.

Получившаяся индуктивность — 250 мкГн. Для настройки служит КПЕ с максимальной емкостью 365 пФ, размещенный на одной из диагональных фанерок (фото 4).

Во всех показанных конструкциях использована цилиндрическая намотка катушки. Намотку необходимо вести с шагом — расстояние между витками должно быть не меньше нескольких диаметров провода, иначе собственная емкость катушки получается большой, а добротность низкой. Но ничем не хуже радиальная намотка, при которой рамка получается плоской, и ее можно повесить на стене и даже спрятать под ковром.

Если диаметр рамки невелик, можно рекомендовать «корзиночную» катушку на плоском круге диэлектрика с прорезями под витки. Число прорезей обязательно должно быть нечетным — 7, 11 или 13, тогда соседние витки катушки оказываются по разные стороны каркаса, расстояние между ними увеличивается, а емкость уменьшается.

Я изготовил подобную рамку с внешним диаметром обмотки 12 см и внутренним 8 см. Она содержала 37 витков провода (литцендрата) ЛЭШО 21×0,07 и имела довольно высокую добротность, достигающую 180 на верхнем краю диапазона. Однако из-за малого диаметра эффективность ее была примерно такой же, как у крупной магнитной ферритовой антенны со стержнем 400НН диаметром 10 и длиной 200 мм. Гораздо более эффективные плоские рамки со стороной квадрата 50…80 см разработали радиолюбители-коротковолновики для целей радиосвязи. Их опыт полезно применить и на СВ.

С этой целью я подобрал две деревянных рейки длиной 100 и 120 см, скрепил их в середине винтом, а по концам набил по 12 мелких гвоздиков примерно через 0,5…0,7 см. На получившуюся крестовину намотал по гвоздикам ромбическую плоскую рамку из 12 витков провода ПЭЛ 0,3. Со стандартным КПЕ 17…500 пФ антенна с запасом перекрывает весь СВ-диапазон.

Результаты получились впечатляющими. Маленький портативный приемник SONY ICF-390, довольно «тупой» по чувствительности, в СВ-диапазоне словно ожил — даже на тех частотах, где, казалось бы, не было радиостанций, их стало слышно. Единственное неудобство — настройку надо вести сразу двумя ручками: основной, приемника, и дополнительной — антенны. Но антенну оказалось легко настраивать даже на свободной от радиостанций частоте, просто по возрастанию шума эфира.

Попробовал я и детекторный прием с этой антенной, присоединив параллельно КПЕ и катушке германиевый диод и высокоомные наушники. Даже внутри железобетонного дома было слышно «Радио России» на частоте 873 кГц, а при выходе с антенной на балкон — еще несколько московских радиостанций.

schemy.ru

Антенна для рации своими руками: улучшение дальности сигнала

Избегайте своими руками делать антенны на рации для автомобилей по той простой причине, потом оборудование сложно настроить. Штатные устройства у основания содержат узел, напоминающий гайку, позволяющий водителю настроить прибор на используемую волну. Для ручных моделей дело обстоит иначе. Антенна для рации своими руками быть сделана может, однако для крупных предприятий, покупающих частоту, возникнут проблемы. Государственный комитет следит за проданным товаром, чтобы потребители избегали взаимных помех. Железные дороги не пересекаются с судоремонтными заводами. Иногда требуется промышленникам связь, каждый начнет оборудование улучшать, найдем ситуацию: абоненты услышат друг друга. Работая на разных предприятиях. Спросите ГКРЧ: дадут рекомендации, быть может, достаточно будет продемонстрировать специалистам в действии доработку для оценки влияния на соседние домены связи.

Связь и антенны раций

Неоднократно говорили: в обыденности чаще используются линейная, круговая поляризация, последняя – преимущественно на спутниках. Не исключение рации. Горизонтальную поляризацию забрало телевидение, оставив вертикальную радиовещанию… рациям. Логично. Когда держим рацию, антенна расположена вертикально. Виден сигнал, отраженный местностью, повернутый на фиксированный угол. Благодаря эффекту, туповатый военный демонстрирует «нарушение» законов физики… Идеальный прием ведется вертикально стоящей антенной. Не верите — делайте наоборот!

Прочитавшие обзоры про самодельные антенны, будут поражены, но не удивлены. Опять несимметричные четвертьволновые вибраторы, изготовленные из куска стандартного коаксиального кабеля. Поляризация, частоты, почему нечто должно меняться. Однажды сказали: телевизионную антенну из кабеля можно ставить вертикально, ловить радио, найдись таковое на нужной волне…

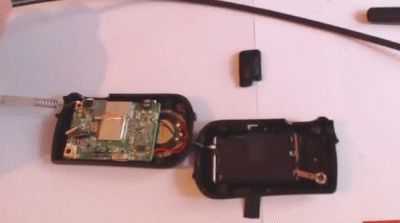

Родная антенна рации. Внутри набалдашника медная спираль, кончик которой крепится в районе вершины. У некоторых раций просто можно добраться до завитков, у прочих – проблема нерешаемая. Почему спираль?

Согласно курсу электродинамики распространения радиоволн, антенна излучает в направлении оси, волна будет поляризована кругом, согласно направлению завивки. Только если длина витка близка значением длине волны. Рассматриваемый контекст предполагает цифру полметра и выше, о близости забудьте.

Представление о диаграмме направленности дает программа MMANA. Доброжелатели любезно забили туда антенну рации (145 МГц), избегая менять параметры, посмотрели поле (открыв приложение):

  1. В вертикальной поляризации вышел по азимуту ровный круг. Понятно, тело человека диаграмму исказит! Действительно, спиралька излучает вертикальную поляризацию почти ровно. Уровень составляет — 3 dBi.
  2. Горизонтальной поляризации формой напоминает восьмерку, уровень намного ниже. Если держать рацию со спиральной антенной по горизонтали, прием ухудшится, нуля не достигнет.

По углу места с горизонтальной поляризацией образуется полукруг, с вертикальной — вдоль оси провал. Полезный сигнал вверх не излучается. Пусть человек с рацией заберется на дерево. И оба держат приборы вертикально, прием будет обусловлен только горизонтальной составляющей, а также отраженным сигналом. Вот какие антенны используют рации… Неудивительно, что любителей грызет желание изменить конструкцию. Посему используются спирали.

На деле — и на файле MMA — антенна состоит из спирали, немалую роль играет колпачок. Задумка ясна. В реальных условиях связь должна вестись по всем направлениям, четвертьволновый вибратор неспособен обеспечить заданные требования. Почему четверть. Полуволновой вибратор более длинный. Габариты имеют значение. Спирали начали вить не от полноценной жизни. Просто длинная антенна для рации слишком великая роскошь. Карман проткнет, рукой замучаешься держать, ветреная погода вырвет. Приходится идти на жертвы. Напомним, по вертикальной поляризации диаграмма направленности демонстрирует подобие тора, типично. Горизонтальная добавляет нечто вроде гантели (грубое приближение), формирующей недостающие углы, участки пространства. На прием и передачу диаграмма направленности одинакова.

Будем конструировать рации, убирая необычные свойства приема по всем направлениям. Энергия устремится в направлении тора. Дальность вещания возрастет. Если переоборудовать обе рации, получим дополнительный выигрыш ценой утраты окончательно приема (передачи) сверху-снизу. Напоминаем, диаграммы направленности на прием и передачу одинаковые (идентичны).

Увеличим дальность радиостанции, переделав антенну

Вывод очевиден: хотим увеличить дальность — видели диаграмму направленности заводской антенны — нужно мощность направить на вертикальную поляризацию, в тор. Как сделать, ясно, однако на горизонте маячит один вопрос – волновое сопротивление антенны рации. Знаете значение? Говорили, как померить! Если длина фидерной линии питания кратна половине длины волны, сопротивление антенны передается на выход без изменения. Эффект используем для измерения.

Используются различные приборы (ВЧ-генератор). Задумавшимся взять такой, скажем: гетеродин телевизора способен выдать похожую частоту, другое дело настроить. Поговорим отдельно. Понадобится высокочастотный вольтметр, обычный для целей измерения непригоден. Прибор измеряется напряжением ВЧ генератора в подвешенном состоянии, шкалу калибруют, чтобы показывала 100%. Собирают схему последовательно соединенных:

  • антенны;
  • переменного резистора.

Подключают генератор к цепи, измеряют напряжение резистора. Крутят регулировку, пока начнет стрелка показывать 50%. Сопротивление переменного резистора становится равным волновому сопротивлению антенны. Необходимо брать неиндуктивное сопротивление (у которого отсутствует собственная индуктивность). Самодельная антенна рации по возможности должна повторять электрические параметры заводской. Волновое сопротивление берется близким исходному. Процесс измерения читателям понятен.

Выбор конструктора невелик: два глобальных семейства. Кабели волновым сопротивлением 50, 75 Ом. Первый применяются связью, второй – телевидением. Антенна портативной рации делается из того, который ближе номиналом измеренному значению. Четвертьволновый вибратор (лишенный спирали) обладает сопротивлением 35 Ом. Параметры покупной антенной предугадать сложно. Практикам проще изготовить две антенны для рации, используя кабель разного сорта. Затем каждую испытать на местности, оценивая характер изменений.

Изготовление антенны рации

Кратко напомним процесс изготовления антенны для рации. Рассматривали цифровое телевидение, WiFi, 3G. Аудитория портала ВашТехник знает, как сделать антенну для рации. Копируйте смело методики. Прежде нужно знать частоту. Точнее — лучше. Рации имеют несколько каналов, частоты прописаны паспортом. Выберите канал, задавая размеры антенны.

Пусть частота равна 435 МГц. Находим длину волны по школьной формуле, деля скорость света на указанную величину: 299792458 / 435000000 = 689 мм. Чтобы изготовить четвертьволновый вибратор, необходимо число поделить еще на 4, получим – 172,25. Длина антенны для рации составит 17 см. Постарайтесь точнее выдержать миллиметры. Экран можно не счищать. Будет приемной поверхностью, увеличится полоса. Руки чешутся — счистите, как кожуру, оплетку, диэлектрик вокруг главной жилы оставьте.

Старая антенна выпаивается, под новую готов хомут. Осталось заделать на место, наслаждайтесь связью. Антенна для рации своими руками сделана. Кстати, если нет желания снимать экран, запаяйте вместе с жилой в одну связку при монтаже на микросхему. Расширение диапазона считаете лишним — экран лучше снимите. Первый и второй варианты наделены достоинствами, цельный кабель прочнее. Лучше оставить как есть. Антенна для рации прослужит дольше. Позаботьтесь приклеить симпатичный колпачок-наконечник, чтобы медь перестала окисляться. Прощаемся ровно до следующего раза.

Копируйте заводские конструкции. Рации предприятий ломаются. Адаптеры остаются, приборы выбрасывают. Неоценимый шанс радиолюбителя проявить себя. Антенна покрыта резиной, легко обдираемой. Либо используйте аксессуар сломанного изделия. Процесс копирования напрямую не запрещен, исключая изделия, защищенные патентами. Дело касается промышленного выпуска продукции с целью сбыта, получения фиксированной прибыли за счет выполнения указанных действий.

vashtehnik.ru

Своими руками антенна св. Как сделать антенну для радио своими руками


Как сделать антенну для радио своими руками: советы

Сегодня радио чистокровное встретить сложно. Прибор идет составляющим компонентом телефона, магнитолы, плеера, телевизора, дополнительной платой компьютера. Каждому случаю подойдет стандартная антенна приема сигнала области 100 МГц (расположение FM-диапазона). Главное знать способ подключения внешнего элемента. Прознали — время задуматься, как сделать антенну для радио своими руками. Вариант выгоден — намеренно резонансную частоту нацелите на любимый канал, получая выигрыш коэффициента усиления.

Полуволновые вибраторы

Интернет обошло видео: смартфон вместо антенны принимает кусок оголенного провода, припаянный к разъему. Диво — радио ловится! Ничего удивительного. В радиовещании используется вертикальная линейная поляризация, провод произвольной длины способен усилить сигнал. Учебниками радиотехники показано — добиться результата повыше можно, если размер кратен четверти волны:

  1. Равен длине волны.
  2. Половине длины волны.
  3. Четверти длины волны.

Существуют другие варианты, некоторые радиолюбители утверждают: лучший прием получается при длине приемной антенны 5/8 длины волны. Сегодня на этом останавливаться не будем. Каждое из приведенных устройств характеризуется внутренним сопротивлением, величина по возможности равна импедансу кабеля, приемного устройства:

  1. Вибратор Герца — 300 Ом.
  2. Полуволновой вибратор – 73,5 Ом.
  3. Четвертьволновый – 37 Ом.

Примечание. Даны сопротивления идеальных конструкций. Практически достичь идеала непросто. Требуется согласование.

Сообразно сказанному выделено полдюжины стандартных номинала кабелей, чаще встретим РК – 75, РК – 50. Последний имеет наибольшее хождение меж связной аппаратурой. Важно использовать коаксиал, подходящий используемому типу устройств. На старых телевизорах входы специально подписаны в Ом. УКВ использует кабель РК – 50. Следовательно, потери, вызванные отражением сигнала линии, наименьшие.

Интернет обошла схема полуволнового диполя длиной каждой стороны 75 см. Приемное устройство обслуживает диапазон УКВ (FM), вмещающий немало радиостанций. Поясним изрядно:

  • длина вибратора составляет половину длины волны;
  • каждое плечо вибратора равно четверти длины волны.

Суммарно получаем: устройство настроено на частоту вещания 100 МГц, четверть длины волны составит 75 см. Сопротивление излучению конструкции равняется 73,5 Ом, поэтому антенна для радиоприемника своими руками делается из куска кабеля РК – 75:

  1. Для образования одного плеча диполя снимаем внешнюю изоляцию на участке протяженностью 75 см. Оплетку экрана оставляем нетронутой.
  2. После выворачиваем медную сетку чулком, стягивая вниз, распрямляя на 75 см. Образуется второе плечо диполя. Если затруднительно натянуть экран поверх изоляции, возьмите кусок медной трубки длиной 75 см, натяните. Оплетка срезается, пополняя содержимое мусорного ведра.
  3. Медная трубка аккуратно припаивается к экрану, устройство готово. Согласовывать с кабелем не нужно, у обоих сопротивление 75 Ом. Приемник современный может иметь совсем другой импеданс. Подробнее прочитаете в технических характеристиках, перечисленных паспортом.
  4. Установка ведется на мачту. Выше — лучше, но! Пассивная антенна для радиостанции, своими руками сделанная из куска кабеля, сильно понижает уровень сигнала. Рассмотрим позже, как спаять усилитель диапазона, оснастить непроницаемым корпусом, подвесить близ антенны. Дельная тема курсового проекта средней степени подготовленности студента ВУЗа радиотехнической направленности. Сегодня вопрос откладывается.

Четвертьволновый вибратор приема радиовещания

IPhone требует наличия сопротивления 50 Ом. Придется сделать четвертьволновый вибратор на частоту из кабеля РК – 50. Теоретически нельзя, часть мощности теряется, но попробуем:

  1. С кабеля РА – 50 снимаются оплетка, изоляция длиной 37,5 см.
  2. Второй конец оснастите стыковочным разъемом, припаяйте конструкцию к нужным контактам.

Самодельная антенна для радио готова! Сделаете антенны FM-диапазона, цифрового телевидения. Длина среза оплетки, изоляции определена частотой канала. Не понадобится преимущественно согласующего устройства. Для ловли радиовещания провод висит вертикально; телевещания – горизонтально. Предопределено типом линейной поляризации волн.

Полноразмерный вибратор приема радиовещания

Полем, лесом отыщите хороший кусок кабеля, важен качественный прием за городом. Что делать. Сделаем полноволновый вибраторный диполь сопротивлением 300 Ом, согласующим устройством 75 Ом:

  • Снимаем изоляцию кабеля РК – 75 протяженностью 1,5 метра, оплетку оставляем.
  • Аккуратно стягиваем экран вниз еще на 1,5 метра. Металлическая трубка взамен будет негодным решением, попробуйте использовать фольгу, скотч. Антенна для радио своими руками нужна на время похода. Главное, чтобы отрезок экрана шел на протяжении 1,5 метра.
  • Изготавливаем согласующее устройство, подключаемое после начала «чулка» (посередине вибратора). Отрезаем антенну от кабеля, беремся за дело.
  • U-колено должно быть длиной 1,5 метра (половина длины волны), причем в центральной точке нужно согнуть пополам и перевязать ниткой. Схема подключения выглядит следующим образом:
  1. Чулок сажается на один конец U-колена.
  2. В месте начала чулка прорезается изоляция до жилы. Жила одновременно сажается на другой конец U-колена и выходной провод сопротивлением 75 Ом.
  3. Экраны колена, выходного кабеля заземлим. Но! Не нашей самодельной антенны.

Сам вибратор вешается на стволе дерева, обращенном к направлению вещания (толща древесины вносит затухание ловцам, выбравшим неправильную ориентацию). Для заземления подойдет шашлычный шампур, воткнутый под деревом. Приемник подвесьте рядышком. Антенна для радио своими руками сматывается после использования для применения в следующий раз.

Обратите внимание: волновое сопротивление согласующего устройства равняется импедансу антенны. Идеально — 300 Ом. Кабель лежит в магазине, но дорогой (лес, горы) вряд ли найдешь.

Для полуволнового разрезного вибратора (подрубаемся посередине) подключение к U-колену выходного кабеля, нужно вести на три четверти длины, не на самый конец. В нужном месте согласующий элемент прорубается, касаясь жилы, проводится подключение выходного кабеля РК – 75. Само U-колено можно изготовить, используя указанные марки коаксиала.

Первая конструкция (предыдущий подраздел) представляется попроще, четвертьволновые разрезные вибраторы использовать не принято. Но колено можно изготовить, расчленяя кабель РК – 50 (как и антенну). Умелые руки — неотъемлемая часть любителя экономить. Представьте процесс конструирования оплачиваемой работой. Дело пойдет веселее.

Если найдена готовая антенна для телевизора

Некоторые телевизионные антенны предназначены также и для приема радио. Можем считать, что везунчики. В этом случае радиолюбительские антенны своими руками изготавливаются максимально просто. Необходимо перепаять разъем для подключения к приемнику на тот, который требуется. В результате прием должен значительно улучшиться.

Антенна для FM и УКВ диапазонов

Указанные диапазоны пересекаются, однако на практике принято выделять старый советский и новый европейский. Первый пролегает ниже 74 МГц, второй – выше 88 МГц. Антенна для этих диапазонов может быть изготовлена элементарно из обычной фольги. Размеры будут разные. Для этого понадобится небольшая квадратная плоская доска. Начнем с FM-диапазона, потом плавно перейдем на УКВ.

Берем плашку размером 15х15 см. Понадобится фольга 13х13 см. Допускается спаять из двух или более частей меньшего размера. Составим нужную фигуру полосками толщиной 15 мм. А как – сейчас расскажем:

  1. Во взятой фольге посредине вырезается квадратное отверстие стороной 10 см. Получится ровная рамка толщиной 15 мм, которую склеим из полосок.
  2. Посредине внизу вырезается тонкий кусок, 3 мм шириной.
  3. Теперь фигура наклеивается на доску для прочности.

Подключаем кабель РК – 50 следующим образом:

  1. Припаиваем центральную жилу самодельной антенны для радио в правой нижней части. Посередине полоски напротив правого края вырезанной части.
  2. Экран напаивается также посредине, левее на 25 мм.

Для диапазона УКВ меняются размеры:

  1. Сторона плашки – 18 см.
  2. Сторона внешнего квадрата – 15,5 см.
  3. Толщина – 18 мм.
  4. Расстояние между контактами 4 см.

Наш рассказ окончен о том, как сделать антенну для радиоприемника своими руками из подручных материалов. Некоторые конструкции хороши для дачи, на природе, другие пригодятся в транспорте. А для карманного использования припаивается кусочек проволоки к разъему. Об этом тоже вскользь упомянули. Владельцы дорогих телевизоров, обходящие стороной портал ВашТехник, покупают недешевое оборудование, забывая: самодельные конструкции экономят массу времени, сил, массу тела…

Хотим напомнить — статьи тематические низкого качества, не блещут профессионализмом. Для настройки реальных антенн нужны специальные приборы. Каждое устройство сделает прием лучше. Новоиспеченный конструктив может именоваться антенной для радиоприемника, сделанной своими руками.

Примечание. Для настройки изделий посещайте форумы. Радиолюбители охотно делятся секретами мастерства. Подскажут методики измерения КСВ, аппаратные средства, значение результата.

vashtehnik.ru

Антенна для FM-приёмника своими руками

Антенна для FM-приёмника своими руками

Итак, пару месяцев назад мне наскучили три радиостанции, которые вещают в нашем городе. Музыка одна и та же, мозг уже начал уставать. Пришла идея сделать простенькую FM-антенну. Погуглил на эту тему, и нашёл. Для этого действия нам понадобится простой телевизионнный кабель на 75 ом. Отмерим- вверху отсчитываем около 7 сантиметров, затем ниже ещё 75 сантиметров, ещё ниже- ещё 75 сантиметров. 75+75 связано с особенностью размера волны FM-диапазона. Снимаем полностью изоляцию на первых 7 и 75 сантиметрах:

Теперь эту оплётку нам надо вывернуть. Выворачиваем на нижнюю часть кабеля. Для упрощения советую немного её «сжать» вниз, чтоб она свободно проворачивалась на центральной жиле- я для того и сделал эти 7 см вверху. Вывернули? Теперь обрежем верхние 7 см кабеля- они только ухудшат приём. В итоге у нас должна получится такая конструкция:

Центральную жилу мы подсоединяем 75-омным кабелем к началу антенны приёмника, а оплётку- к минусовому, или общему проводу, а ещё лучше- заземляем. Всю конструкцию вешаем вертикально на улице, и повыше, высота зависит от дальности передатчика- у нас до Петербурга 120 километров, и антенна даёт уверенный приём на высоте 6 метров над землёй, находится выше окружающих дачных домов. Не спрашивайте меня, почему оплётку надо выворачивать- от варианта «просто срезать половину» приём немного хуже. Пробовал данную антенну на окне четвёртого этажа- из шипения на частоте «Русского радио» появились низкочастотные помехи, качество вещающих в нашем регионе радиостанций значительно улучшилось. На даче- в стерео-режиме уверенно ловятся все Петербужские радиостанции. Ещё совет- если радио просто шипит- не заморачивайтесь с этой антенной, и возьмите простую комнатную телевизионную с двумя усами. Отрегулируйте их, чтоб длинна каждого уса была 75 см, Подсоедените один ус к антенне приёмника, другой- к общему проводу (минусу) того же приёмника.

Мощная широкополосная антенна                               Руководство по сборке простых антенн



sdelay-samm.at.ua

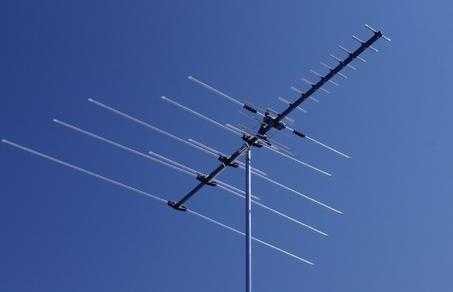

ТВ-антенна своими руками — просто и доступно

Конструирование антенн сейчас не так популярно, как в начале телевизионной эры. Тогда не только телевизор, но и антенна являлась огромным дефицитом, а сигнал был настолько слабым, что приходилось выбирать место для телевизора в самых неожиданных местах квартиры. В наше время магазины радиотоваров поражают разнообразием ассортимента подобной продукции. Но иногда возникает необходимость смастерить антенну самостоятельно, например на даче, где требуется глоток цивилизации, или в автомобиле при долгих переездах, тем более что занятие это не хитрое, и подойдут для этой цели практически любые предметы. Самодельные антенны отличаются еще большим разнообразием, при этом зачастую они эффективнее заводских.

Как конструируется ТВ-антенна? Своими руками, оказывается, соорудить ее совсем просто. Вязальная спица, воткнутая в гнездо телевизора, или проволока поднятая на окно. Такие примитивные решения в хороших условиях могут принять два-три канала. Но если сигнал слабый, можно попробовать сделать антенну из пивных банок и деревянной вешалки «плечики» для одежды. Достаточно укрепить банки на вешалке, подсоединить коаксиальный кабель, сигнальную жилу к одной банке, экранирующую к другой, и  простейшая антенна готова. Теперь можно наслаждаться приемлемой картинкой в ДМВ-диапазоне.

Какой может быть самодельная ТВ-антенна? Своими руками можно соорудить достаточно привлекательное изделие, да и по параметрам оно не будет уступать заводскому. Для этого придется потрудиться: рассчитать необходимое количество вибраторов, подобрать рефлектор (благо интернет предлагает множество калькуляторов для этого), укрепить все на жесткой диэлектрической планке, припаять коаксиальный кабель. Получится отличный коэффициент усиления, а если ещё приспособить усилитель от старой антенны-полячки, приём сигнала будет в разы качественнее и увереннее. Антенна для цифрового телевидения может быть изготовлена по этому же принципу.

И если ТВ-антенна своими руками — все-таки пережиток прошлого, то аналоги для GSM и Wi-Fi пользуются сейчас большой популярностью. GSM-прием — это тот же радиосигнал, но с другой частотой и длиной волны, поэтому GSM-антенна своими руками так же реальна, как и для ТВ. Поскольку длина волны у этих передатчиков меньше, то и антенна должна быть меньше. Иногда достаточно просто применить F-разъём и знакомую нам жестяную банку. Зачищаем кабель, прикручиваем разъем и аккуратно вставляем его в проделанное заранее отверстие с боку банки. Другой конец подсоединяем к приёмнику GSM сигнала. Но это простой вариант, сравнимый со спицей в телевизоре.

Более надёжный вариант антенны для ультракороткого диапазона можно соорудить, согнув из медной проволоки два квадрата со стороной 84 мм и подпаяв кабель. Если нужна более направленная антенна, следует сделать металлический экран. Такая антенна подходит для уверенного приёма не только GSM-сигнала, но и Wi-Fi.

Проявить свои творческие способности и техническую смекалку поможет самодельная ТВ-антенна. Своими руками можно сделать качественную и полезную конструкцию, которая скрасит досуг на даче и при этом не потребует никаких материальных вложений.

fb.ru

les66.ru

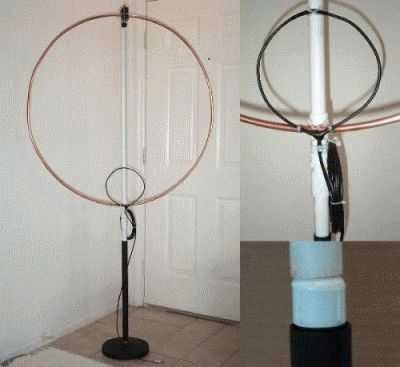

Рамочная активная антенна своими руками.

Делаем  рамочную  активную  антенну  для простых коротковолновых радиоприемников.

Есть ли возможность слушать эфир людям, у которых нет места для установки больших, полноразмерных антенн? Один из выходов-  рамочная активная антенна, установленная прямо на столе, возле радиоприемника.

О практическом изготовлении подобной антенны и  будет рассказано в этой статье…

Итак, малогабаритная рамочная активная антенна, это антенна состоящая из одного или нескольких витков медного провода ( трубки) или даже коаксиального кабеля. В сети есть предостаточно примеров таких антенн.

Свою антенну я изготовил в виде вертикальной конструкции, которая устанавливается на столе возле радиоприемника.  Рамочная активная антенна представляет собой этакую большую катушку индуктивности, изготовлена из медного провода диаметром 1,2 мм и содержит четыре витка. Количество витков выбрано наобум)).  Диаметр изготовленной рамочной антенны примерно 23 см:

Для уменьшения собственной емкости витки антенны намотаны с шагом 10 мм.  Для поддержания постоянства шага намотки, а также придания всей конструкции необходимой жесткости применены промежуточные распорки, изготовленные из стеклотекстолита толщиной  2 мм. Эскиз распорок приводится ниже:

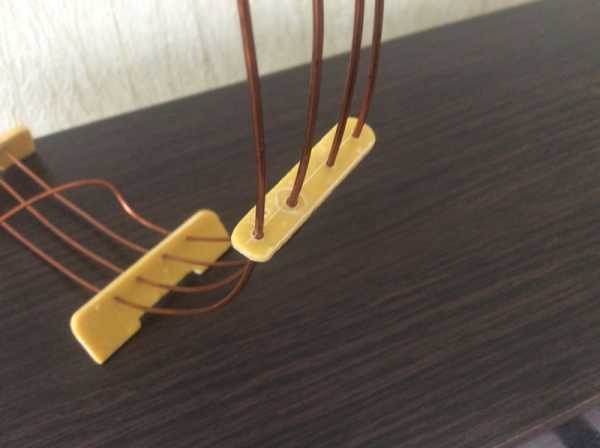

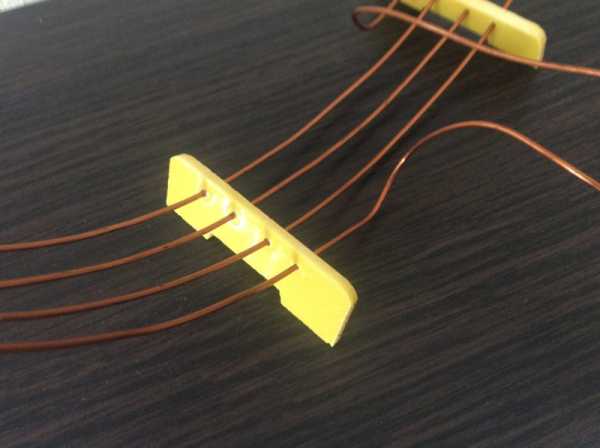

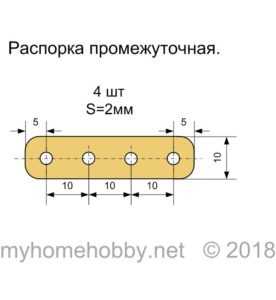

Так выглядит промежуточная распорка в антенне:

Для придания устойчивости все этой конструкции применены опорные стойки, также изготовленные из стеклотекстолита,и которые служат как бы ножками антенны:

Медный провод продевается в соответствующие отверствия  распорок  и стоек, и фиксируется в них капелькой цианакрилатного клея.

Так выглядит стойка в изготовленном экземпляре антенны:

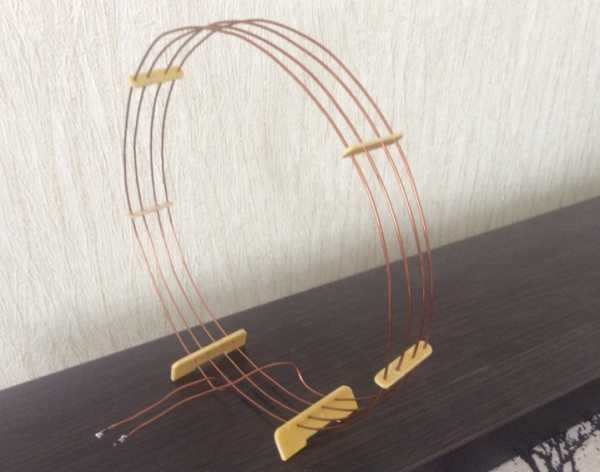

Общий вид изготовленной антенны:

Ради интереса подключил изготовленную рамочную антенну к антенному анализатору АА-54.

Обнаружился собственный резонанс антенны на частоте 14,4 МГц.

На фото ниже дисплей антенного анализатора АА-54 в момент измерения параметров рамочной антенны на частоте резонанса:

Как видим, импеданс антенны на частоте 14,4 МГц составляет 13,5 Ом, активное сопротивление-7,3 Ома, реактивное сопротивление относительно небольшое-минус 11,4 Ома и носит емкостной характер.

Индуктивность рамочной антенны ( а она, собственно, и представляет собой катушку индуктивности) составила 7,2 мкГн.

Это все, что касается изготовления и параметров  собственно рамочной антенны.



Но, поскольку антенна активная, значит в ее составе имеется и антенный усилитель.

При выборе схемы антенного усилителя  руководствовался принципом подобрать что-либо не слишком заумное и сложное,  и простое в изготовлении.

Гугл, как всегда, вывалил гору схем))  Не долго думая, выбрал одну из них, которая мне показалась интересной.

Схема этого антенного усилителя была опубликована еще где-то в начале 2000-х годов в одном из зарубежных журналов. Мне этот усилитель показался интересным с той точки зрения, что он имеет симметричный вход-как раз подходящий для  моей рамочной антенны.

Принципиальная схема антенного усилителя:

В оригинале в этом усилителе были применены транзисторы серии BF- что-то типа BF4**.

В  наличии таких не оказалось, поэтому собрал усилитель из того, что было под рукой-2N3904, 2N3906, S9013.

Собственно, усилительный каскад собран на транзисторах VT1VT2. На транзисторе VT3 собран эмиттерный повторитель для согласования высокого выходного сопротивления усилителя с относительно невысоким входным сопротивлением радиоприемников.

Усилитель питается напряжением  6 В.  Режимы работы транзисторов устанавливаются подбором резистора R3.  Напряжения на электродах транзисторов указаны на схеме.

Усилитель заработал практически сразу. Попробовал было установить в этом усилителе транзисторы КТ315,Кт361-но эффективность работы его сразу заметно ухудшилась, поэтому от такого варианта отказался.  Антенный усилитель я собрал на монтажной плате, но, подготовил и печатную плату для него:

В качестве приемника для натурных испытаний активной рамочной антенны с усилителем был выбран приемник прямого преобразования на микросборке 2ТС613Б.

Подключив выход антенного усилителя  ко входу приемника и включив питание, сразу отметил увеличение уровня шума. Это и не удивительно-антенный усилитель вносит свой вклад…

Последним этапом испытаний было подключение собственно рамочной антенны ко входу антенного усилителя и попробовать принять какие-либо сигналы с эфира..

И это удалось! Хорошо слышны много станций работающих с однополосной модуляцией на диапазоне 40 м. Понятно, что станции слышны не так громко как на полноразмерную антенну. Да и нельзя сравнивать нормальную антенну с рамочной антенной, находящейся рядом с приемником. Также при работе активной рамочной антенны наблюдается несколько повышенный уровень шумов. С этим нужно мириться- это плата за  малогабаритность. Также желательно такую антенну располагать подальше от всевозможных источников помех- зарядки, энергосберегающие лампочки, сетевое оборудование и т. п.

Выводы: такая антенна вполне себе имеет право на жизнь, станций принимает достаточно много. Для тех, у кого нет возможности повесить большую, длинную антенну, это может быть выходом из ситуации.

Видео  демонстрации работы рамочной активной антенны на диапазоне 7 МГц:

www.myhomehobby.net

КВ антенна своими руками: конструкция и расчёты

Диапазон КВ содержит ряд частот радиосвязи (27 МГц, повсеместно используемые водителями), вещание множества станций. Телепередач здесь нет. Сегодня рассмотрим любительский ряд, задействованный различными энтузиастами радиосвязи. Частоты 3,7; 7; 14; 21, 28 МГц диапазона КВ, относящиеся, как 1 : 2 : 4 : 6 : 8. Важно, как увидим далее, становится возможным сделать антенну, которая ловила бы всех номиналы (вопрос согласования – дело десятое). Верим, всегда найдутся люди, воспользующиеся информацией, ловите радиопередачи. Сегодняшняя тема – КВ антенна своими руками.

Конструкция КВ антенны

Разочаруем многих, сегодня речь опять пойдет про вибраторы. Объекты Вселенной образованы вибрациями (воззрения Николы Теслы). Жизнь притягивает жизнь, это движение. Чтобы дать волне жизнь, необходимы колебания. Изменения электрического поля порождают отклик магнитного, так выкристаллизовывается частота, несущая информацию эфиру. Обездвиженное поле мертво. Постоянный магнит не породит волну. Образно говоря, электричество является мужским началом, существует только в движении. Магнетизм качество, скорее, женское. Впрочем, авторы углубились в философию.

Считается, для передачи предпочтительно использовать горизонтальную поляризацию. Во-первых, диаграмма направленности по азимуту не является круговой (вскользь говорили), помех будет заведомо меньше. Знаем, для связи оборудуются различные объекты наподобие кораблей, авто, танков. Нельзя терять команды, приказы, слова. Не тем боком объект повернется, а поляризация горизонтальная? Несогласны с известными, уважаемыми авторами, пишущими: вертикальная поляризация избрана связью за антенну более простой конструкции. Коснись дело любителей, речь, скорее, о преемственности наследия предыдущих поколений.

Добавим: при горизонтальной поляризации параметры Земли меньше влияют на распространение волны, впридачу при вертикальной фронт терпит затухание, лепесток приподнимается до 5 – 15 градусов, нежелательно при передаче на дальние расстояния. Для антенн (несимметричных) с вертикальной поляризацией важно хорошее заземление. Напрямую зависит КПД антенны. Лучше зарыть провода длиной порядка четверти волны землей, чем больше, тем выше КПД. Пример:

  • 2 провода – 12 %;
  • 15 проводов – 46 %;
  • 60 проводов – 64 %;
  • ∞ проводов – 100%.

Увеличение числа проводов снижает волновое сопротивление, приближаясь к идеальному (указанного типа вибратора) – 37 Ом. Заметьте, качество не стоит приближать к идеалу, 50 Ом согласовывать с кабелем не нужно (в связи применяется РК – 50). Великое дело. Дополним пакет информации простым фактом, при горизонтальной поляризации сигнал складывается с отраженным Землей, давая прирост 6 дБ. Столько минусов выказывает вертикальная поляризация, применяют (с проводами заземления интересно получилось), мирятся.

Устройство КВ антенн сводится к простому четвертьволновому, полуволновому вибратору. Вторые меньше размерами, принимают хуже, вторые проще согласовать. Ставятся мачты вертикально, используя распорки, растяжки. Описывали конструкцию, вешаемую на дерево. Не каждый знает: на расстоянии половины волны от антенны не должно быть никаких помех. Касается железных, железобетонных конструкций. Повремените радоваться, на частоте 3,7 МГц расстояние составляет… 40 метров. Антенна высотою достигает восьмого этажа. Создавать четвертьволновой вибратор непросто.

Удобно возводить вышку послушать радио, решили припомнить старенький способ ловли длинных волн. Внутренние ферромагнитные антенны найдете в приемниках советских времен. Посмотрим, годятся ли конструкции прямому назначению (ловля вещания).

Магнитная антенна КВ диапазона

Допустим, возникла надобность принять частоты 3,7 — 7 МГц. Давайте посмотрим, можно ли спроектировать магнитную антенну. Сформирована сердечником круглого, квадратного, прямоугольного сечения. Ведется пересчет размеров формулой:

do = 2 √ рс / π;

do — диаметр круглого стержня; h, c — высота, ширина прямоугольного сечения.

Намотка ведется не всей длины, собственно нужно рассчитать, сколько мотать, выбрать тип провода. Возьмем пример старенького учебника проектирования, попробуем рассчитать КВ-антенну частот 3,7 — 7 МГц. Примем сопротивление входного каскада приемника 1000 Ом (на практике читатели измеряют входное сопротивление приемника самостоятельно), параметр эквивалентного затухания входного контура, при котором достигается заданная избирательность, dэр равным 0,04.

Антенна, проектированием которой занимаемся, входит в состав резонансного контура. Получается каскад, наделенный некой избирательностью. Как спаять, думайте сами, просто следуем формулам. Проводящим расчет понадобится найти максимальную, минимальную емкости подстроечного конденсатора, пользуясь формулой: Cmax = K2 Cmin + Co (K2 – 1).

К – коэффициент поддиапазона, определяемый отношением максимальной резонансной частоты к минимальной. В нашем случае 7 / 3,7 = 1,9. Выбирается из непонятных (согласно учебнику) соображений, по примеру, приведенному текстом, возьмем равной 30 пФ. Не сильно ошибемся. Пусть Cmin = 10 пФ, находим верхний предел подстройки:

Cmax = 3,58 х 10 + 30 (3,58 – 1) = 35,8 + 77,4 = 110 пФ.

Округлили, разумеется, можно взять переменный конденсатор большего диапазона. Пример дает 10-365 пФ. Вычислим необходимую индуктивность контура, пользуясь формулой:

L = 2,53 х 104 (K2 – 1) / (110 – 10) 72 = 13,47 мкГн.

Смысл формулы понятен, добавим, 7 – верхняя граница диапазона, выраженная МГц. Выбираем сердечник катушки. На частотах диапазона у сердечника магнитная проницаемость М = 100, выбираем феррит марки 100НН. Берем стандартный сердечник длиной 80 мм, диаметром 8 мм. Отношение l / d = 80 / 8 =10. Из справочников извлекаем действующее значение магнитной проницаемости md. Получается 41.

Находим диаметр намотки D = 1,1 d = 8,8, количество витков намотки определяется формулой:

W = √(L / L1) D md mL pL qL;

коэффициенты формулы считываем визуально, пользуясь графиками, приведенными ниже. Рисунки покажут справочные цифры, использованные выше. Марку феррита ищите, не одним хлебом жив человек. D выражено сантиметрами. Авторы получили: L1 = 0,001, mL = 0,38, pL = 0,9. qL вычислим, пользуясь формулой:

qL = (d / D)2 = (8 / 8,8)2 = 0,826.

Подставляем цифры в конечное выражение расчета количества витков ферритовой КВ антенны, получается:

W = √ (13,47 / 0,001) х 0,88 х 41 х 0,38 х 0,9 х 0,826 = 373 витка.

Каскад нужно завести на первый усилитель приемника, минуя входной контур. Больше скажем, сейчас рассчитали средства избирательности диапазона 3,7-7 МГц. Помимо антенны включает входную цепь приемника одновременно. Поэтому потребуется рассчитать индуктивность связи с усилителем, выполняя условия обеспечения избирательности (берем типичные значения).

Lсв = (dэр — d) Rвх / 2 π fmin K2 = (0,04 — 0,01) 1000 / 2 х 3,14 х 3,7 х 3,61 = 0,35 мкГн.

Коэффициент трансформации составит m = √ 0,35 / 13,47 = 0,16. Находим число витков катушки связи: 373 х 0,16 = 60 витков. Намотку антенны ведем проводом ПЭВ-1 диаметром 0,1 мм, катушку мотаем ПЭЛШО диаметром 0,12 мм.

Многих, наверное, интересует несколько вопросов. Например, назначение Со формул расчета переменного конденсатора. Автор вопрос стыдливо обходит, якобы начальная емкость контура. Трудолюбивые читатели просчитают резонансные частоты параллельного контура, в котором впаяна начальная емкость 30 пФ. Незначительно ошибемся, порекомендовав поместить рядом с переменным конденсатором подстроечный емкости 30 пФ. Ведется доводка цепи. Новичков интересует схема электрическая, куда войдет самодельная КВ антенна… Параллельный контур, сигнал с которого снимается трансформатором, образован намотанными катушками. Сердечник общий.

Готова самостоятельная КВ-антенна. Такую найдете в туристическом приемнике (сегодня популярны модели с динамо-машиной). Антенны КВ диапазона (а тем более СВ) были бы велики, если сделать конструкцию в виде типичного вибратора. Подобные конструкции не применяются портативной техникой. Простейшие КВ антенны занимают много места. Прием получше. Назначение КВ антенны улучшать качество сигнала. В квартире, лоджии. Рассказали, как сделать КВ антенну миниатюрных размеров. Вибраторы применяйте на даче, в поле, лесу, на открытой местности. Материал предоставлен конструкторским справочником. Книжка полна ошибок, а результат вроде получился сносный.

Даже старенькие учебники грешат пропущенными редакторами опечатками. Касается не одной отрасли радиоэлектроники.

vashtehnik.ru

Активная антенна своими руками. Обзор.

Добавил: STR2013,Дата: 18 Сен 2015

Активная антенна – это обычная антенна со встроенным усилителем. Она может быть использована как для приёма, так и для передачи сигнала. Активная антенна может быть выполнена с использованием метода печатного монтажа. Активные антенны из-за их большего усиления по сравнению с обычными антеннами широко используются в различных радиотехнических устройствах. Наиболее часто используют приемные активные антенны, о них мы сегодня и поговорим.

Ферритовая активная антенна на 35 — 150 кГц

В схеме используется провод лакированный в шелковой изоляции (ПЭЛШО) 10 жил, диаметром 0,05 мм каждая. Увеличивая количество витков на 3 — 5, можно перекрыть диапазон от 10 до 40 кГц. При этом необходимо использовать переменный конденсатор с малой начальной ёмкостью.

Провод намотан на оправке длинной 60 мм. И состоит из четырёх секций по 160 витков в каждой. Для антенны используется ферритовый стержень 10 х 200 мм.

Компенсированная ферритовая антенна



В схеме компенсированной ферритовой антенны цифры, указанные рядом с намоткой, означают количество витков. Используется также, как и предыдущей антенне ферритовый стержень размером 10 x 200 мм.

Провод, диаметром 0,1 мм используется для намотки всех секций, за исключением катушки L2, которая наматывается двадцатижильным литцендратом.

Последовательно изменяя ориентацию ферритовой антенны в пространстве и подстраивая переменный дифференциальный конденсатор, а также изменяя расстояние между обмотками L1 и L2,3,4 можно достичь очень хорошей отстройки от пробивающейся нежелательной частоты.

Активная антенна на 1,8 — 30 МГц



В схеме данной антенны катушки второстепенных диапазонов замкнуты накоротко по отношению к рабочему диапазону, чтобы избежать любого проявления эффекта поглощения энергии принятого сигнала. На некоторых диапазонах высокоамплитудные сигналы провоцируют появление помехи на соседних каналах. В этом случае можно воздействовать на соответствующую катушку, параллельно подключив к ней резистор сопротивлением около 10 Ом.

Активная антенна на 0,1 — 30 МГц



Ha схеме данной антенны две цепи LC представляют собой последовательные колебательные контуры, настройка которых сосредоточена в областях частот 800 кГц и 4,5 МГц. Из-за наличия распределенных емкостей катушек индуктивности они также выполняют функции полосовых фильтров между 2,5 — 5 и 12 — 30 МГц соответственно.

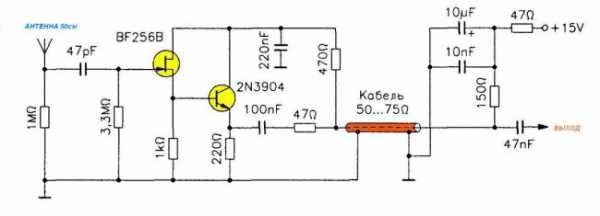

Активная антенна на 0,05 — 50 МГц


Схема на двух транзисторах обладает усилением по напряжению менее единицы, но при этом усиление по мощности достаточно для использования маленькой антенны, рассчитанной на низкий входной импеданс приемника.

Осторожно! При использовании более длинной антенны возможно появление искажений за счет перекрестной модуляции.

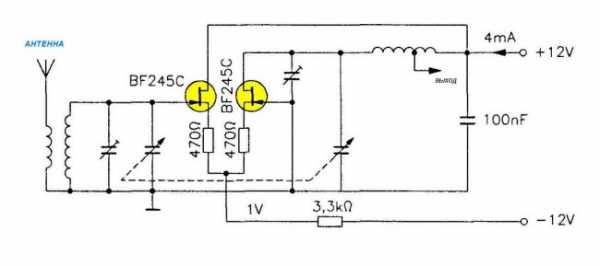

Избирательный антенный усилитель



Данное устройство работает на частоте до 30 МГц. При необходимо¬сти использования на выходе кабеля необходимо включение каскада с общим коллектором. Линейность характеристики и преселекция сильно уменьшают вероятность паразитной и взаимной модуляций.

Активная антенна с дополнительным усилителем

Дополнительный дифференциальный усилитель, рассмотренный выше, позволяет согласовать его с кабелем, если последний присоединен к отводу катушки и выбран соответствующий ток коллектора.

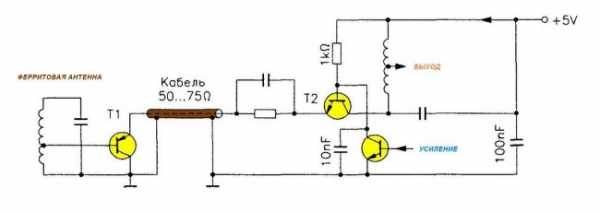

Усилитель представляет собой цепь с фиксированным коэффициентом усиления, тогда как устройство, изображенное на рисунке ниже, допускает управление усилением через воздействие на ток коллектора транзистора Т2.

Используемая литература:

  1. Funkamateur, Berlin, 1996г.
  2. L’Electronique parte Schema, Dunod, Paris, 1994г.



П О П У Л Я Р Н О Е:

  • Малогабаритная антенна для FM диапазона своими руками

    • Укороченная антенна на 88-108МГц.

    При сборке радиомикрофона, передатчика или приёмника на диапазон УКВ в качестве антенны удобнее использовать не обычный кусок провода, а антенну, предложенную в этой статье.  Она меньше по размерам и эффективнее обычной.
    Подробнее…

  • Частоты бесплатных спутниковых каналов

    • У многих имеются ресиверы (приёмники) для просмотра спутниковых телеканалов и прослушивания радиоканалов.

    Для просмотра нескольких спутников часто используют мультифиды. Иногда их называют «горынычи» — несколько головок (конвертеров) на одной антенне. В центральной части России часто используют мультифид на 75, 85 и 90 спутники. Пример фото слева.

    Ниже, в таблице представлен обновленный список бесплатных каналов ku-диапазона наиболее популярных спутников.

    Подробнее…

  • Параболическая 3G антенна за 5 минут

    • Простейшая 3G/4G антенна своими руками

    В моём загородном доме есть проблемы с подключением из-за низкого уровня сигнала.

    В статье ниже, я вам расскажу, как я решил проблему с подключением моего 3G модема бесплатно, всего за 5 минут работы.

    Подробнее…


— н а в и г а т о р —


Популярность: 10 520 просм.


ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ


www.mastervintik.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
