Схема простого и достаточно эффективного металлоискателя «ПИРАТ»


Собрать такой аппарат под силу каждому, даже тем кто совершенно далек от электроники, просто нужно припаять все детали как на схеме. Металлоискатель состоит из двух микросхем. Они не требуют ни каких прошивок и программирования.

Питание 12 вольт, можно от пальчиковых батареек но лучше АКБ на 12в (небольшой)

Катушка намотана на оправке 190мм и содержит 25 витков провода ПЭВ 0.5

Характеристики:
- Потребляемый ток 30-40 мА
- Реагирует на все металлы дискриминации нет
- Чувствительность 25 миллиметровая монета - 20 см
- Крупные металлические предметы - 150 см

- Все детали не дорогие и легкодоступные.

Список необходимых деталей:
1)Паяльник
2)Текстолит
3)Провода
4)Сверло 1мм

Вот список необходимых деталей

Схема простого и достаточно эффективного металлоискателя «ПИРАТ»
Схема самого металлоискателя

В схеме используются 2 микросхемы (NE555 и К157УД2). Они достаточно распространенные. К157УД2 - можно выковырять из старой аппаратуры, что я с успехом и сделал


Конденсаторы 100нФ обязательно брать пленочные, вот такие, вольтаж берем как можно меньше

Распечатываем эскиз платы на простой бумаге

Вырезаем под ее размер кусок текстолита.

Плотно прикладываем и острым предметом продавливаем по местам будущих отверстий

Вот как должно получиться.

Далее берем любую дрель или сверлильный станок и сверлим отверстия


После сверления, нужно прочертить дорожки. Можно сделать это через фоторезист, ЛУТ или просто прорисовать их Нитро лаком простой кисточкой. Дорожки должны получится точно такие же как на бумажном шаблоне. И травим плату.

В помеченных красным местах, ставим перемычки:


Далее просто припаиваем все компоненты на свои места.

Для К157УД2 лучше поставить переходную панельку.


Для намотки поисковой катушки нужен медный провод диаметром 0,5-0,7мм

Если такового нет, можно воспользоваться другим. У меня же медного лакированного провода оказалось не достаточно. Взял старый сетевой кабель.

Снял оболочку. Там проводов оказалось достаточно. Мне хватило двух жил, ими же и мотал катушку.


По схеме катушка диаметром 19 см и содержит 25 витков. Сразу замечу, что катушку нужно делать такого диаметра исходя из того, что вы будете искать. Чем больше катушка тем глубже поиск, но большая катушка плохо видит мелкие детали. Маленькая катушка хорошо видит мелкие детали, но глубина не большая. Я сразу намотал себе три катушки 23см(25 витков), 15см(17 витков) и 10см(13-15 витков). Если нужно накопать металлолом, то ставим большую, если на пляже мелочевку искать, то катушку меньше, ну сами разберетесь.

Катушку мотаем на чем угодно подходящего диаметра и плотно обматываем изолентой, что бы витки были плотно друг возле друга.



Катушка должна быть, как можно ровной. Динамик взял первый попавшийся.

Теперь все подключаем и пробуем схему на работоспособность.

После подачи питания, нужно подождать 15-20 секунд пока схема прогреется. Ставим катушку подальше от любого металла, лучше всего подвесить в воздухе. После начинаем крутить переменный резистор 100К пока не появятся щелчки. Как только щелчки появились крутим в обратную сторону, как только щелчки пропадут хватит. После этого, так же настраиваем резистор 10К.

На счет микросхемы К157УД2. Кроме той, что я выковырял, я еще 1 попросил у соседа и две купил на радио рынке. Вставил купленные микросхемы, включил прибор, а он отказался работать. Долго ломал голову, пока просто не поставил другую микросхему (ту что выпаял). И все сразу заработало. Так что вот для чего нужна переходная панелька, что бы подобрать живую микросхему и не мучатся с выпаиванием и впаиванием.

Покупные микросхемы


Моя и та что у соседа взял

Все готово, осталось только сделать штангу и поместить плату в корпус и на поиски кладов )

Вот ВИДЕО испытаний

Испытания дома проводил на средней катушке диаметром 15 см. Так вот золотое кольцо по воздуху ловило на 18см, ножницы 30см. настольная лампа 50см. что достаточно не плохо для такого метало детектора.

Вопросы и пожелания на ([email protected]) или в комментарии.

Качаем эскиз схемы платы: imp-MS.rar [11.03 Kb] (скачиваний: 14119)

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Сделай сам металлоискатель или металлодетектор своими руками

Приветствую, Самоделкины! Металлоискатель очень заманчивое устройство. Его можно использовать для самых разных целей, например, для поиска старой проводки, водопроводных труб, ну и клада в конце

Читать далее

Quasar ARM - это один из самых популярных металлодетекторов, схема и прошивка которого находятся в свободном доступе на сайте автора, за что ему отдельное спасибо. Возможности этого прибора выносят

Читать далее

Приветствую всех любителей металлопоиска. В этой статье хочу поделится своим опытом сборки замечательного пинпоинтера Малыш FM2V2, который имеет высокую стабильность работы и способен отличить

Читать далее

Переработка схемы глубинника Колоколова-Щедрина. Отличия от оригинальной схемы: 1. Кварцевого генератора на микросхеме к561.. и кварце на 32 кГц- НЕТ. Сигнал 32 кГц дает Ардуино Про Мини. 2. Схемы

Читать далее Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Из этой статьи вы узнаете, как можно сделать очень простой металлоискатель из почти подручных материалов. Не смотря на всю свою простоту, металлоискатель работает, он может найти монету на глубине до

Читать далее

Рассмотрим еще один самодельный металлоискатель, требующий минимум вложений и не столь больших знаний для сборки. Уникальность металлоискателя в том, что он имеет не круглую катушку, как в

Читать далее

Рассмотренный ниже прибор является довольно мощным металлоискателем, он способен обнаружить монету в 25 мм на глубине порядка 30-ти см, а максимальная глубина обнаружения, по заявлению автора,

Читать далее

Рассмотрим, как можно сделать простой и довольно мощный металлоискатель на основе двух взаимосвязанных осцилляторов. Один осциллятор в такой схеме будет являться фиксированным, а другой будет от него

Читать далее

Приветствую всех Самоделкиных! Представляю на Ваш суд очередной самодельный девайс, испытания которого можно посмотреть на сайте YouTube - канал « Iskander AP ». Исходным источником для данной

Читать далее

Этот металлоискатель был разработан на основе уже известного устройства "Терминатор Про". Основным его преимуществом является качественная дискриминация, а также малое потребление тока. Также сборка

Читать далее

В этой статье будет рассмотрен простой пример создания металлоискателя на базе микроконтроллера Arduino. Его особенность заключается в том, что устройство выполнено в виде перчатки, здесь находится и

Читать далее

Металлоискатель построен на принципе срыва синхронизации двух катушек. Именно из-за такой интересной конструкции, внешне напоминающей бабочку, устройство и получило такое название. Самоделка проста в

Читать далее

Подобные металлоискатели можно купить примерно за 100-300 долларов. Цена на металлодетекторы сильно взаимосвязана с их глубиной обнаружения, далек не каждый металлоискатель может "видеть" монеты на

Читать далее

Поиск кладов, древних реликвий и прочих интересных вещей для многих является довольно таки востребованным видом хобби, наряду с рыбалкой или охотой. Этот вид отдыха также можно считать активным, а

Читать далее

usamodelkina.ru

СХЕМА МЕТАЛЛОИСКАТЕЛЯ

   Недавно опубликованная схема металлоискателя, вызвала большой интерес среди радиолюбителей. И это не удивительно, ведь по техническим характеристикам тот металлоискатель не уступал многим промышленным аппаратам среднего ценового уровня, а по своей простоте сборки и настройки превосходил их.


   За несколько месяцев схема металлоискателя была многократно повторена многими радиолюбителями, даже не очень опытными, и практически всегда на форуме оставляли самые положительные отзывы о нём. В отдельных случаях, конечно возникали проблемы с настройкой, что вызывало немало вопросов и долгих обсуждений на конференции, поэтому было решено систематизировать всю информацию по данному металлоискателю и вместе с обновлённой схемой разместить здесь.


   Принципиальная схема металлоискателя находится в архиве в виде файла sPlan. Как видно из схемы, некоторым изменениям подвергся входной каскад на LM358, появилась возможность кнопкой поменять фазу сигнала, добавлен светодиодный индикатор отклика от цели в земле, который позволяет визуально определить железо - цветмет и добавлен один транзистор в УНЧ. Теперь туда смело можно ставить обычный малогабаритный 8-ми Омный динамик. Именно его рекомендуется использовать для звукоизлучения, так как наушники будут мешать продираться через кусты, а ЗП-шка слишком тиха для поиска на берегу шумных рек и морей.

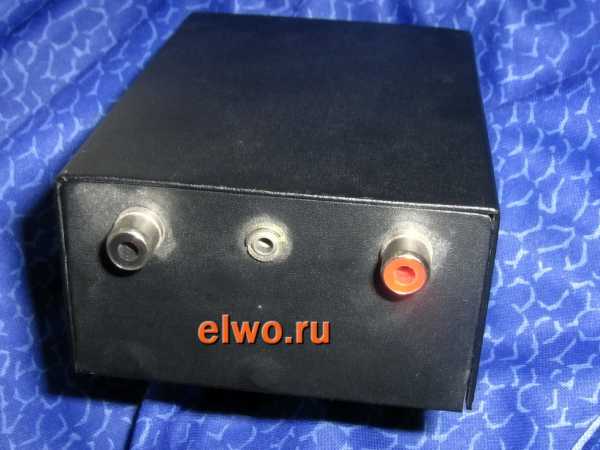

   Корпус металлоискателя каждый делает из чего есть под рукой. Главное, чтоб он был достаточно прочный, влагонепроницаемый и желательно из металла. Дополнительная экранировка будет совсем не лишней, ведь в металлоискателе стоят очень чувствительные ОУ. Сзади стоят два тюльпана для подключения поисковых катушек качественным экранированным проводом.


   Питание металлоискателя 12В, но вполне допустимо снизить его и до 8. Выбирая источник питания учтите, что вам придётся ходить с ним на природе целый день, поэтому батарея должна держать часов 10. В авторском варианте, естественно с немного худшей чувствительностью, аппарат работал даже от двух старых литий-ионных аккумуляторов от мобильного телефона. Ток потребления металлоискателя около 50мА, так что в отдельных случаях можно поставить и 9-ти вольтовую крону, но такого питания хватит на 2 часа работы, не больше.


   Для заряда аккумуляторов выведено гнездо, на которое и подаётся питание с зарядного устройства или в простейшем случае с БП через резистор. Обязательно установите регулятор громкости, ведь иногда придётся искать в обстановке секретности (в тылу врага), ориентируясь только по светодиодам. С другой стороны передней панели находится регулятор Trash - порог. С его помощью выставляют момент, когда металлоискатель перестаёт пищать сам по себе, и звук появляется только при наличии металла в пределах видимости поисковой катушки.

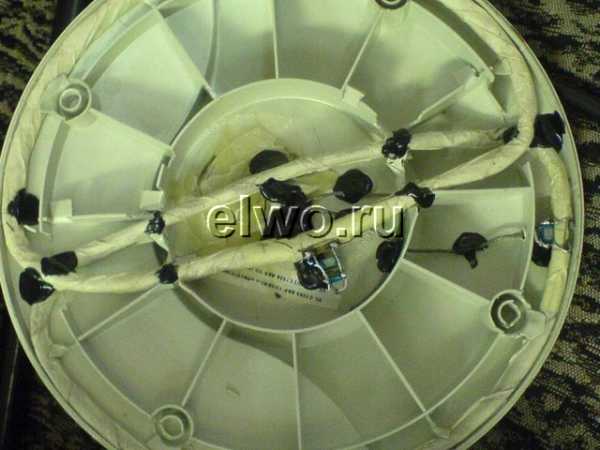

   Об изготовлении катушки металлоискателя было написано немало, добавлю только некоторую свежую информацию. Начинаем с изготовления шаблона для намотки.

   Материал любой подходящий (ДВП, фанера, оргстекло, пластик и т.д), изготавливается из 5 мм фанеры. Кромки готового шаблона обрабатываем и оклеиваем скотчем, чтоб шаблон не приклеился к катушке. Готовый шаблон зажимаем осью в тиски и мотаем на него 80 витков провода, пропитывая каждые 20 витков цапонлаком. Пропитывать эпоксидкой можно на свой страх и риск, на многих форумах пишут о том что попадаются партии смолы с разной электро проводностью, что сказывается на параметрах катушки не в лучшую сторону. После высыхания, разбираем шаблон, снимаем катушку и ''утягиваем'' ее ''талию'' фум лентой. Применение изоленты считаю нецелесообразным так как изолента имеет липкую сторону и может сместить витки - цапонлак не эпоксидка.

   Далее экранируем фольгой (я применяю фольгу на лавсане извлеченную из антенного кабеля типа RG-6U, куска длиной 2 метра вполне хватает на 2 катушки), затем обматываем луженым проводом, а сверху изолентой или фум лентой. В результате получаем абсолютно идентичные по параметрам, геометрии и добротности катушки, что немаловажно для балансного металлоискателя, так как балансники очень критичны к геометрии катушек. Затем настраиваем катушки в резонанс и начинаем сводить в ''0''. Следует помнить что для данной модели сведение в абсолютный ''0'' нежелательно - пропадет дискриминация, так что достаточно разбаланса в 0,2-0,6 милливольт, хоть глубина обнаружения и снизится на пару сантиметров. Сведя катушки, фиксируем их между собой цианакрилатом и нитками, сушим. Теперь приступаем к изготовлению корпуса датчика.

   Самым оптимальным и дешевым, по моему мнению, является датчик изготовленный из потолочной плитки. Делаем шаблон, нарезаем заготовок и выклеиваем корпус. Щечки катушкодержателя не советую делать из оргстекла - очень хрупкое, лучше применить стеклотекстолит, а еще лучше - пластиковые вкладыши, которые путейцы под рельс на шпалу кладут (только поезд под откос не пустите). На выходе имеем вполне приличные, легкие и дешевые в изготовлении, поисковые датчики металлоискателя.


   В качестве несущих трубок, можно использовать телескопическую малярную штангу, урезанную до нужного размера. Пойдёт и раздвижной черенок от китайской швабры, или китайского трехколенного подсака для рыбной ловли.

   Про настройку контуров тоже было немало сказано. Предоставим слово гостям форума: Поисковую катушку на передачу я включил как последовательный колебательный контур, а на приём как параллельный колебательный контур. Настраивал первой передающую катушку, подключил собранную конструкцию датчика к металлоискателю, осциллограф параллельно катушке и по максимальной амплитуде подобрал конденсаторы. После этого осциллограф подключил на приёмную катушку и по максимальной амплитуде подобрал конденсаторы на RX. Настройка контуров в резонанс занимает, при наличии осциллографа, несколько минут. Далее сведение в ноль. Проще припаять на выход 1-го каскада стрелочник (чувствительный вольтметр) и наложив катушки внахлёст примерно 1см сдвигать - раздвигать. А стрелка покажет точку нуля. Она может быть довольно точная и поймать её сразу нелегко. Но она есть. Если всё-же не получается, попробуйте перевернуть одну из катушек.


   Схему металлоискателя можно и нужно проверить сначала без катушек. Для этого мысленно разобъём её на блоки, которые настраиваем и запускаем по отдельности:

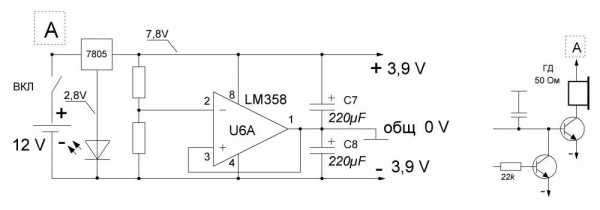

 Формирователь двухполярного напряжения на U6A - делает из 12В +-6В.
 Кварцевый генератор частоты на 561ЛА7 - создаёт 32768Гц.
 Делитель частоты на 561ТМ2 - делит 32768Гц на 4, получаем 8192Гц на выводах 1,2,12,13.
 Генератор тонального сигнала для динамика на U6B - генерирует писк на выводе 4.
 Управляемый усилитель звука на Q5, Q6, Q7 - усиливает звук генератора U6B, если есть сигнал отклика с U2B.
 Усилители сигнала отклика цели U1B, U2A, U2B - малое напряжение отклика разгоняют до нескольких вольт, что позволяет засвечивать светодиод и включать усилитель.

   Конечно здесь рассмотрены не все возможные вопросы, поэтому уточняйте дополнительную информацию по настройке металлоискателя на форуме. А мне остаётся отдельно поблагодарить Электродыча - за хороше описание конструкции катушки, slavake - за нарисованную новую схему, и всех остальных участников форума - за проявленный интерес к металлоискателю.

   Форум по металлоискателям

   Обсудить статью СХЕМА МЕТАЛЛОИСКАТЕЛЯ




radioskot.ru

ЛУЧШИЙ МЕТАЛЛОИСКАТЕЛЬ

ЛУЧШИЙ МЕТАЛЛОИСКАТЕЛЬ

   Почему именно Volksturm был назван лучшим металлоискателем? Главное - схема реально простая и реально рабочая. Из множества схем металлоискателей, которые я лично делал, именно здесь всё просто, глубинобойно и надёжно! Тем более при своей простоте, в металлодетекторе есть хорошая схема дискриминации - определение железо или цветной металл находится в земле. Сборка металлоискателя заключается в безошибочной пайке платы и настройке катушек в резонанс и в ноль на выходе входного каскада на LF353. Ничего тут суперсложного нет, было бы желание и мозги. Смотрим конструктивное исполнение металлоискателя и новую усовершенствованную схему Volksturm с описанием.

   Так как по ходу сборки возникают вопросы, чтоб сэкономить ваше время и не заставлять перелистывать сотни страниц форума, здесь приведены ответы на 10 самых популярных вопросов. Статья в процессе написания, так что некоторые пункты будут дополнены позже.

 1. Принцип работы и обнаружения целей этого металлоискателя?
 2. Как проверить Работает ли плата металлоискателя?
 3. Какой резонанс выбрать?
 4. Какие конденсаторы лучше?
 5. Как настроить резонанс?
 6. Как сводить катушки в ноль?
 7. Какой провод для катушек лучше?
 8. Какие детали и чем можно заменить?
 9. От чего зависит глубина поиска целей?
 10. Питание металлоискателя Volksturm?


Принцип работы металлоискателя Volksturm


   Постараюсь в двух словах о принципе работы: передача,прием и баланс индукции. В поисковом датчике металлоискателя устанавливают 2 катушки - передающую и приемную. Присутствие металла изменяет индуктивную связь между ними (в том числе и фазу), что влияет на принимаемый сигнал, который затем обрабатывается блоком индикации. Между первой и второй микросхемой стоит коммутатор управляемый импульсами генератора сдвинутого по фазе относительно передающего канала (т.е. когда передатчик работает, приемник отключен и наоборот если приемник включен передатчик отдыхает, а приемник спокойно ловит отраженный сигнал в этой паузе). Итак, вы включили металлоискатель и он пищит. Отлично, если пищит - значит многие узлы работают. Давай разберёмся почему именно он пищит. Генератор на у6Б постоянно генерирует тональный сигнал. Далее он поступает на усилитель на двух транзисторах, но унч не откроется (не пропустит тон) пока напряжение на выходе у2Б (7-й вывод) не разрешит ему этого. Данное напряжение выставляется изменением режима с помощью этого самого резистора трэш. Им надо выставить такое напряжение, чтоб унч почти открылся и пропустил сигнал с генератора. И входные пару милливольт с катушки металлоискателя пройдя усилительные каскады, превысят этот порог и он откроется окончательно и динамик запищит. Теперь проследим прохождение сигнала, точнее сигнала отклика. На первом каскаде (1-у1а) будет пару милливольт, можно до 50. На втором каскаде (7-у1Б) это отклонение увеличится, на третьем(1-у2А) будет уже пару вольт. Но без отклика везде на выходах по нулям.


Как проверить работает ли плата металлоискателя


   Вообще усилитель и ключ (CD 4066) проверяется пальцем на входной контакт RX при максимальном сопротивлении сенс и максимальным фоном на динамике. Если изменение фона есть при нажатии пальцем на секунду, то ключ и операционники работают, далее подключаем катушки RX с конденсатором контура параллельно, конденсатор на катушке TX последовательно, ложим одну катушку на другую и начинаем сводить в 0 по минимальному показанию переменного тока на первой ноге усилителя U1A. Далее берем что-нибудь большое и железное и проверяем есть в динамике реакция на металл или нет. Проверим напряжение на у2Б (7-й вывод) оно должно регулятором трэш, меняться +-пару вольт. Если нет - проблема в данном каскаде ОУ. Для начала проверки платы отключаем катушки и включаем питание.

   1. Должен идти звук при положении регулятора сенс на максимальное сопротивление, коснёмся пальцем на РХ - если есть реакция, все операционники работают, если нет - проверяем пальцем начиная с u2 и меняем (обследуем обвязку) нерабочего ОУ.

   2. Работа генератора проверяется программой частотомер. Штекер от наушников припаять к 12 выводу CD4013 (561ТМ2) предусмотрительно выпаяв р23 (чтоб звуковую карту не спалить). В звуковой плате использовать In-lane. Смотрим частоту генерации, ее стабильность на 8192 гц. Если она сильно смещена, то надо выпаивать конденсатор с9, если и после она не четко выделена и/или много частотных всплесков рядом - заменяем кварц.

   3. Проверили усилители и генератор. Если все исправно, но все равно не работает - меняем ключ (CD 4066).


Какой резонанс катушек выбрать


   При подключении катушки в последовательный резонанс,увеличивается ток в катушке и общее потребление схемы. Увеличивается расстояние обнаружения цели, но это только на столе. На реальном грунте, земля будет чувствоваться тем сильнее, чем больше ток накачки в катушке. Лучше включение параллельного резонанса, а поднимать чутье входными каскадами. Да и батареек хватит намного дольше. Не смотря на то, что последовательный резонанс применяется во всех фирменных дорогих металодетекторах, в Штурме нужен именно параллельный. В импортных, дорогих приборах, хорошая схематика отстройки от земли, поэтому в этих приборах можно позволить последовательный.

Какие конденсаторы лучше установить в схему  металлоискателя

   Тип подключаемого к катушке конденсатора не при чём, а если экспериментально поменяли два и увидели что с одним из них резонанс лучше, то просто один из якобы 0,1 мкФ реально имеет 0,098 мкФ, а другой 0,11. Вот и разница между ними по резонансу получается. Я использовал советские К73-17 и зелёные импортные подушки.

Как настроить резонанс катушек  металлоискателя

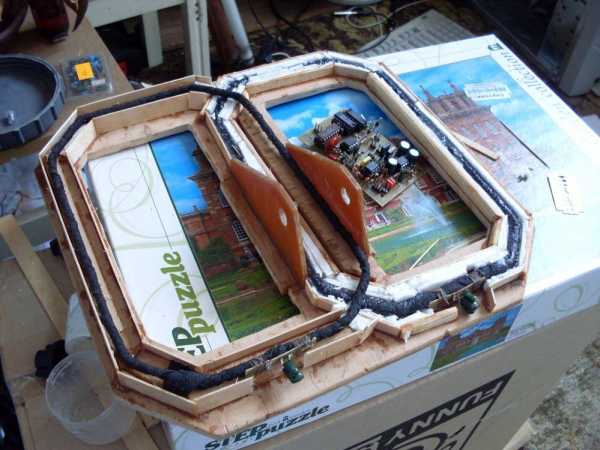

   Катушка, как самый лучший вариант, получается из штукатурных терок, склеенных эпоксидной смолой с торцов до нужного вам размера. Причем, центральная ее часть с куском ручки этой самой терки, которая обрабатывается до одного широкого ушка. На штанге же, наоборот, вилка из двух ушек крепления. Такое решение позволяет решить проблему деформирования катушки, при затягивании пластикового болта. Пазы для обмоток делают обычным выжигателем, затем установка ноля и заливка. От холодного конца ТХ, оставим 50 см. провода, который изначально не заливать, а свить из него маленькую катушечку (диаметром 3 см.) и разместить ее внутри RX, перемещая и деформируя ее в небольших пределах, можно добиться точного ноля, но делать это лучше на улице, размещая катушку у земли (как при поиске) при отключенном GEBе, если он есть, затем окончательно залить смолой. Тогда отстройка от земли, работает более- менее сносно (исключение сильно минерализованный грунт). Такая катушка получается легкой, прочной, мало подверженной термодеформации, а обработанная и окрашенная очень симпатичная. И еще одно наблюдение: если металлоискатель собран с отстройкой от грунта (GEB) и при центральном расположении движка резистора выставить ноль очень маленькой шайбой, диапазон регулировки GEBа +- 80-100 мВ. Если установить ноль большим предметом- монета 10-50 коп. диапазон регулировки увеличивается до +- 500-600 мВ. За напряжением в процессе настройки резонанса не гонитесь - у меня при 12в питания около 40В при последовательном резонансе. Чтоб появилась дискриминация конденсаторы в катушках включаем параллельно (последовательное включение нужно только на этапе подбора кондеров для резонанса) - на черные металлы будет протяжный звук, цветные - короткий.

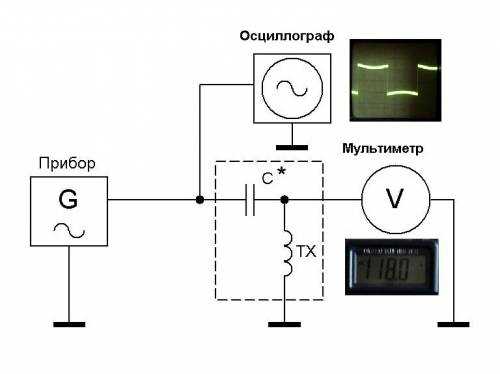

   Или ещё проще. Подключаем катушки по очереди к передающему ТХ выходу. Настраиваем в резонанс одну, а настроив её - другую. Пошагово: Подключили, параллельно катушке ткнули мультиметром на пределе переменные вольты, так-же параллельно катушке припаяли конденсатор 0.07-0.08 мкф, смотрим показания. Допустим 4 В - очень слабо, не в резонансе с частотой. Ткнули параллельно первому конденсатору второй небольшой ёмкости - 0.01 мкф (0.07+0.01=0.08). Смотрим - уже показал вольтметр 7 В. Отлично, увеличим ещё ёмкость, подключим на 0.02 мкФ - смотрим на вольтметр, а там 20 В. Великолепно, едем дальше - ещё докинем пару тысяч пик ёмкости. Ага. Уже начало падать, откатим назад. И так добиться максимальных показаний вольтметра на катушке металлоискателя. Затем аналогично с другой (приёмной) катушкой. Настроить на максимум и подключить обратно к приёмному гнезду.

Как сводить катушки металлоискателя в ноль

   Для настройки нуля подключаем тестер на первую ногу LF353 и понемногу начинаем сжимать, растягивать катушку. После залива из эпоксидки - нолик точно убежит. Поэтому надо заливать не всю катушку, а оставить места для регулировки, и после высыхания доводить до нуля и заливать окончательно. Взять кусок шпагата и половину катушки обвязать одним витком к середине (к центральной части ,месту соединения двух катушек) вставить в петлю шпагата кусочек палочки после чего ее крутить (натягивать шпагат) - катушка будет сжиматься, поймав нолик шпагат пропитать клеем, после почти полного высыхания опять подправить нолик повернув палочку еще чуть-чуть и залить шпагат окончательно. Или проще: Передающая закреплена в пластмассе неподвижно, а приёмную накладываем на первую на 1 см, типа как свадебные кольца. На первом выводе U1A будет писк 8 кГц - можно контролировать вольтметром переменного тока, но лучше просто высокоомными наушниками. Так вот приёмную катушку металоискателя надо то надвигать, то сдвигать с передающей до тех пор, пока на выходе ОУ писк не стихнет до минимума (или показания вольтметра не упадут до нескольких милливольт). Всё, катушка сведена, фиксируем.



Какой провод для поисковых катушек лучше

   Провод для намотки катушек не имеет значения. От 0.3 до 0.8 пойдёт любой, всё равно придётся немного подбирать ёмкость для настройки контуров в резонанс и на частоту 8.192 кГц. Конечно и более тонкий провод вполне подходит, просто чем он толще, тем добротность и, как следствие чутьё - лучше. Но если намотать 1 мм - будет довольно тяжеловато таскать. На листе бумаги рисуем прямоугольник 15 на 23 см. От левого верхнего и нижнего угла откладываем по 2,5 см, и соединяем их линией. С правым верхним и нижними углами проделываем тоже самое, но откладываем по 3 см. По средине нижней части ставим точку и по точке слева и справа на расстоянии 1 см. Берем фанеру, накладываем этот эскиз и вбиваем гвоздики во все точки указанные. Берем провод ПЭВ 0,3 и мотаем 80 витков провода. Но честно говоря без разницы сколько витков. Всё равно частоту 8 кГц будем выставлять в резонанс конденсатором. Сколько намотали - столько и намотали. Я мотал 80 витков и конденсатор 0.1 мкф, если намотаете допустим 50 - ёмкость соответственно где-то 0.13 мкф поставить придётся. Далее, не снимая с шаблона обматываем катушку толстой ниткой - типа как обматывают жгуты проводов. После покрываем катушку лаком. Когда высохнет, снимаем катушку с шаблона. Затем идёт обмотка катушки изоляцией - фум лента или изолента. Далее - обмотка приёмной катушки фольгой, можно взять ленту из электролитических конденсаторов. TX катушку можно не экранировать. Не забудьте оставить РАЗРЫВ в экране 10 мм, по середине катушки. Дальше идёт обмотка фольги луженым проводом. Этот провод вместе с начальным контактом катушки у нас будет массой. И наконец обмотка катушки изолентой. Индуктивность катушек около 3,5мГ. Емкость получается около 0,1мкф. Что касается заливки катушки эпоксидкой, то я не заливал её вообще. Просто туго замотал изолентой. И ничего, два сезона отходил с этим металлоискателем без ухода настроек. Обратите внимание на влагоизоляцию схемы и поисковых катушек, ведь придётся по мокрой траве косить. Всё должно быть герметично - иначе попадёт влага и настройка поплывёт. Ухудшится чувствительность.


Какие детали и чем можно заменить


      Транзисторы
 BC546 - 3шт или КТ315.
 BC556 - 1шт или КТ361
      Операционники:

LF353 - 1шт или меняйте на более распространенную TL072.
LM358N - 2шт
      Цифровые микросхемы
CD4011 - 1шт
CD4066 - 1шт
CD4013 - 1шт
      Резисторы постоянные, мощностью 0,125-0,25 Вт:
5,6К - 1шт
430К - 1шт
22К - 3шт
10К - 1шт
390К - 1шт
1К - 2шт
1,5К - 1шт
100К - 8шт
220К - 1шт
130К - 2шт
56К - 1шт
8,2К - 1шт
      Резисторы переменные
100К - 1шт
330К - 1шт
      Конденсаторы неполярные
1нФ - 1шт
22нФ - 3шт (22000пФ = 22нФ = 0.022мкФ)
220нФ - 1шт
1мкФ - 2шт
47нФ - 1шт
10нФ - 1шт
      Конденсаторы электролитические
220мкФ на 16В - 2шт

   Динамик миниатюрный.
   Кварцевый резонатор на 32768 Гц.
  Два сверхярких светодиода разного цвета.

   Если вы не можете достать импортные микросхемы, вот отечественные аналоги: CD 4066 - К561КТ3, CD4013 - 561ТМ2, CD4011 - 561ЛА7, LM358N - КР1040УД1. У микросхемы LF353 - прямого аналога нет, но смело ставим LM358N или лучше TL072, TL062. Совсем не обязательно ставить операционный усилитель именно - LF353, я просто поднял усиление на U1A заменив резистор в цепи отрицательной обратной связи 390 кОм на 1 мОм - чувствительность значительно возросла на процентов 50, правда после этой замены ушёл ноль, пришлось на катушку в определённом месте приклеить скотчем кусочек алюминиевой пластинки. Советские три копейки чувствует по воздуху на расстоянии 25 сантиметров и это при питании 6 вольт, потребляемый ток без индикации - 10 мА. И не забудь про панельки - удобство и простота настройки значительно повысятся. Транзисторы КТ814, Кт815 - в передающую часть металлоискателя, КТ315 в УНЧ. Транзисторы - 816 и 817 желательно подобрать с одинаковым коэффициентом усиления. Заменимы на любые соответствующей структуры и мощности. В генераторе металлоискателя установлен специальный часовой кварц на частоту 32768 Гц. Это стандарт абсолютно для всех кварцевых резонаторов, которые стоят в любых электронных и электромеханических часах. В том числе и наручных и дешёвых китайских настенных/настольных. Архивы с печатной платой для Volksturm SMD варианта и для Volksturm+GEB (вариант с ручной отстройкой от земли).


От чего зависит глубина поиска целей



    Чем больше диаметр катушки металлоискателя, тем глубже чутьё. А вообще, глубина обнаружения цели данной катушкой, зависит прежде всего от размера самой цели. Но при увеличении диаметра катушки наблюдается уменьшение точности обнаружения объекта и даже иногда потеря мелких целей. Для объектов с монету, этот эффект наблюдается при увеличении размера катушки свыше 40 см. Итого: большая поисковая катушка, имеет большую глубину обнаружения и больший захват, но менее точно обнаруживает цель, чем маленькая. Большая катушка идеальна для поиска глубоких и больших целей, таких как клады и крупные объекты.

    По форме катушки делятся на круглые и эллиптичные (прямоугольные). Эллиптичная катушка металлоискателя обладает лучшей избирательностью по сравнению с круглой, потому что ширина магнитного поля у нее меньше и в поле ее действия попадает меньше посторонних объектов. Но круглая имеет большую глубину обнаружения и лучшую чувствительность к цели. Особенно на слабо минерализованных грунтах. Круглая катушка наиболее часто используется при поиске с металлоискателем.

    Катушки диаметром меньше 15 см называют маленькими, катушки диаметром 15-30 см называют средними и катушки свыше 30 см - большие. Большая катушка генерирует большее электромагнитное поле, поэтому она имеет большую глубину обнаружения, чем маленькая. Большие катушки генерируют большое электромагнитное поле и соответственно, имеют большую глубину обнаружения и покрытие при поиске. Такие катушки используются для просмотра больших площадей, но при их использовании, может возникнуть проблема на сильно замусоренных площадках потому, что в поле действия больших катушек может попасться сразу несколько целей и металлоискатель среагирует на более крупную цель.

    Электромагнитное поле маленькой поисковой катушки тоже маленькое, поэтому с такой катушкой лучше всего искать на территориях сильно замусоренных всякими мелкими металлическими предметами. Маленькая катушка идеальна для обнаружения маленьких объектов, но имеет небольшую площадь покрытия и сравнительно небольшую глубину обнаружения.

    Для универсального поиска хорошо подойдут средние катушки. Такой размер поисковой катушки сочетает в себе достаточную глубину поиска и чувствительность к целям с разными размерами. Я делал каждую катушку диаметром примерно 16 см и обе эти катушки укладывал в круглую подставку из-под  старого  монитора 15". В таком варианте глубина поиска этого металлоискателя будет такая: алюминиевая пластина 50x70 мм - 60 см, гайка М5-5 см, монетка - 30 см, ведро - около метра. Данные значения получены на воздухе, в земле будет на 30% меньше.


Питание металлоискателя

     Отдельно схема металлоискателя тянет 15-20 мА, при подключенной катушке + 30-40 мА, итого вместе до 60 мА. Конечно в зависимости от типа применяемого динамика и светодиодов это значение может изменяться. Простейший случай - питание взял 3 (или даже две) последовательно подключенные литий ионные батарейки от мобил на 3,7В и при заряде разряженных аккумуляторов, когда подключаем любой блок питания на 12-13в, ток заряда начинается от 0,8А и падает до 50ма за час и тогда вообще не надо что-то добавлять, хотя ограничительный резистор конечно же не помешает. Как вообще самый простейший вариант - крона на 9В. Но учтите, что металлоискатель съест её за 2 часа. Но для настройки этот вариант питания самое оно. Крона при любых обстоятельствах не выдаст большой ток, который может спалить что-то в плате.



Самодельный металлоискатель

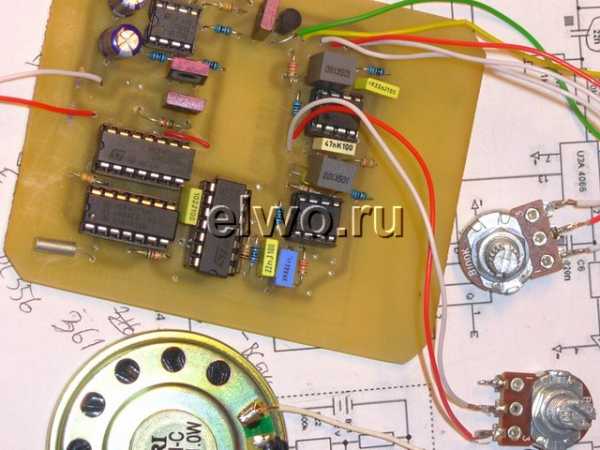

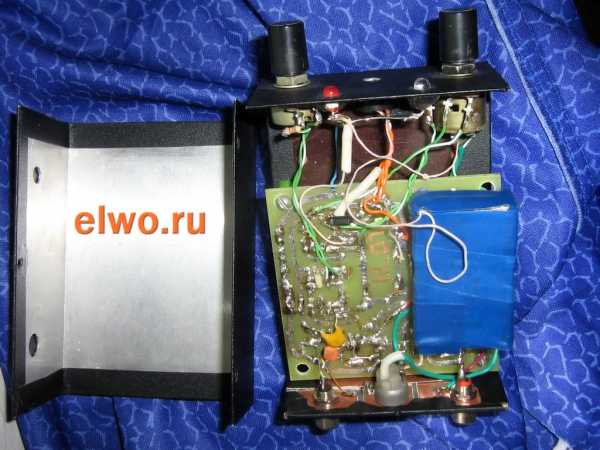

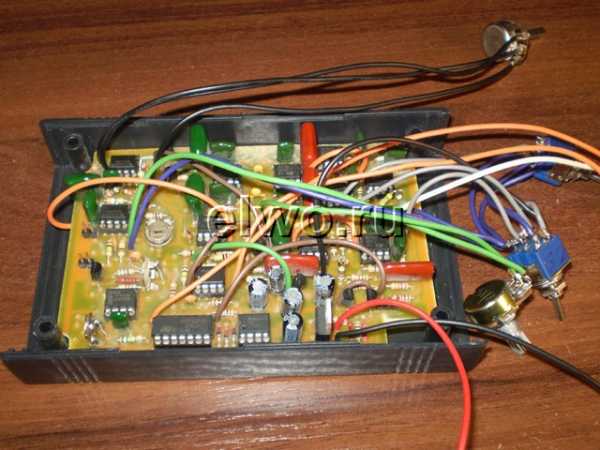

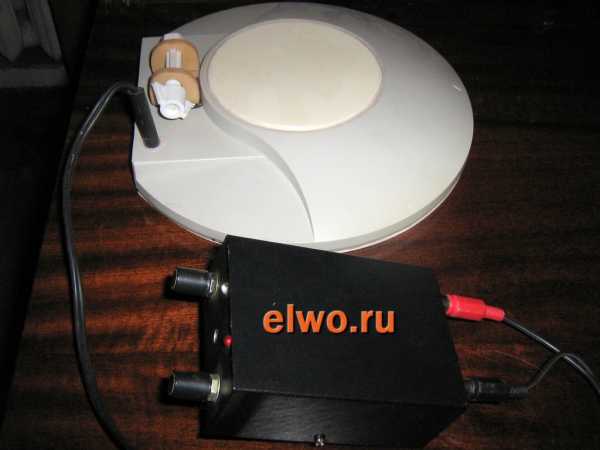

   А теперь описание процесса сборки металлодетектора от одного из посетителей. Так как из приборов имею только мультиметр, скачал с инета виртуальную лабораторию Записных О.Л. Собрал адаптер, простенький генератор и прогнал в холостую осциллограф. Вроде показывает какую-то картинку. Далее занялся поиском радиодеталей. Так как печатки в основном выкладывают в формате «lay», скачал «Sprint-Layout50». Выяснил, что такое лазерно-утюжная технология изготовления печатных плат и как их травить. Вытравил плату. К этому времени все микросхемы были найдены. Что не нашел у себя в сарайчике, пришлось покупать. Приступил к пайке перемычек, резисторов, сокетов микросхем, и кварца из китайского будильника на плату. Периодически проверяя сопротивление на шинах питания чтобы не было соплей. Решил для начала собрать цифровую часть прибора, как наиболее легкую. То-есть генератор, делитель и коммутатор. Собрал. Поставил микросхему генератора (К561ЛА7) и делитель (К561ТМ2). Микросхемы б/ушные, выдрал из каких-то плат, обнаруженных в сарайчике. Подал питание 12В контролируя ток потребления по амерметру, 561ТМ2 стала теплой. Заменил 561ТМ2, подал питание – ноль эмоций. Меряю напряжение на ногах генератора – на 1 и 2 ногах 12В. Меняю 561ЛА7. Включаю – на выходе делителя, на 13 ноге есть генерация (наблюдаю на виртуальном осциллографе)! Картинка правда не ахти какая, но за неимением нормального осциллографа – пойдет. Но на 1, 2 и 12 ногах ничего нет. Значит генератор работает, нужно менять ТМ2. Установил третью микросхему делителя – красота на всех выходах есть генерация! Для себя сделал вывод, что выпаивать микросхемы нужно как можно аккуратнее! На этом первый шаг постройки сделан.

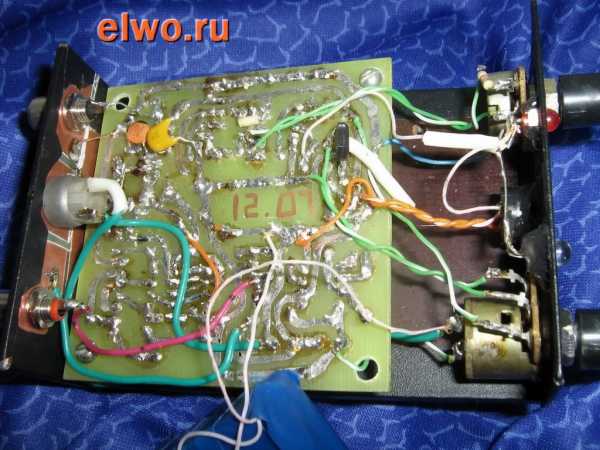

   Теперь настраиваем плату металлоискателя. Не работал регулятор "SENS" - чувствительность, пришлось выкинуть конденсатор C3 после этого регулировка чувствительности заработала как надо. Не нравился звук возникающий в крайнем левом положении регулятора "THRESH" - порог, избавился от этого заменив резистор R9 цепочкой из последовательно соединённых резистор на 5,6 кОм + конденсатор на 47,0 мкФ (отрицательный вывод конденсатора со стороны транзистора). Пока нет микросхемы LF353 вместо неё поставил LM358, с ней советские три копейки чувствует по воздуху на расстоянии 15 сантиметров.

   Поисковую катушку на передачу я включил как последовательный колебательный контур, а на приём как параллельный колебательный контур. Настраивал первой передающую катушку, подключил собранную конструкцию датчика к металлоискателю, осциллограф параллельно катушке и по максимальной амплитуде подобрал конденсаторы. После этого осциллограф подключил на приёмную катушку и по максимальной амплитуде подобрал конденсаторы на RX. Настройка контуров в резонанс занимает, при наличии осциллографа, несколько минут. Обмотки TX и RX у меня содержат по 100 витков провода диаметром 0,4. Начинаем сведение на столе, без корпуса. Просто чтоб было два обруча с проводами. А чтоб убедиться в работоспособности и возможности сведения вообще - разведём катушки друг от дрга на полметра. Тогда ноль будет точно. Затем наложив катушки внахлёст примерно 1см (как свадебные кольца) сдвигать - раздвигать. Точка нуля может быть довольно точная и поймать её сразу нелегко. Но она есть.

   Когда, я поднял усиление в RX тракте МД, он начал работать неустойчиво на максимальной чувствительности, это проявлялось в том что после прохождения над целью и её обнаружении выдавался сигнал, но он продолжался и после того когда цели перед поисковой катушкой ни какой уже небыло, это проявлялось в виде прерывистых и колеблющихся звуковых сигналов. При помощи осциллографа была обнаружена и причина этого: при работе динамика и незначительной просадке питающего напряжения уходит "ноль" и схема МД переходит в автоколебательный режим, выйти из которого можно только загрубив порог срабатывания звукового сигнала. Это меня не устраивало поэтому я поставил по питанию КР142ЕН5А + сверх яркий белый светодиод чтобы поднять напряжение на выходе интегрального стабилизатора, стабилизатора на более высокое напряжение у меня небыло. Такой светодиод можно использовать даже для подсветки поисковой катушки. Динамик подключил до стабилизатора, МД после этого стал сразу очень послушный всё начало работать как надо. Думаю Volksturm действительно лучший самодельный металлоискатель!

   Недавно была предложенна данная схема доработки, что позволит превратить Volksturm S в Volksturm SS + GEB. Теперь прибор станет обладать хорошим дискриминатором а также селективностью металлов и отстройкой от грунта, прибор паяется на отдельной плате и подключается вместо конденсаторов с5 и с4. Схема доработки и печатная плата в архиве. Отдельная благодарность за информацию по сборке и настройке металлоискателя всем, кто принимал участие в обсуждении и модернизации схемы, особенно помогли в подготовке материала Электродыч, феска, xxx, slavake, ew2bw, redkii и другие коллеги радиолюбители.

   Форум по металлоискателям

   Схемы металлодетекторов

elwo.ru

САМЫЙ ПРОСТОЙ МЕТАЛЛОИСКАТЕЛЬ

   Предлагаю для повторения лично собранный недавно и успешно заработавший простой металлоискатель. Этот металлоискатель работает по принципу "передача-прием". В качестве передатчика использован мультивибратор, а в качестве приемника — усилитель звуковой частоты. Принципиальная схема была опубликована в журнале Радио.

Схема передатчика МД

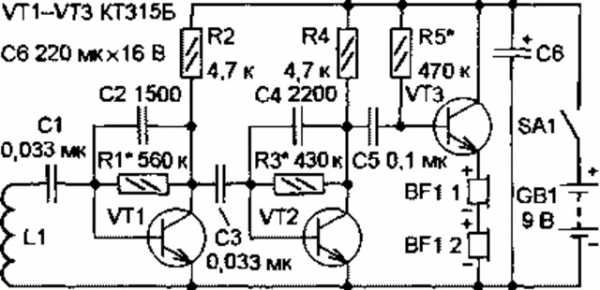

Схема приёмника МД



Схема приёмника МД - второй вариант

   Параметры металлоискателя

- рабочая частота - около 2 кГц;
- глубина обнаружения монеты диаметром 25 мм - 9 см;
- железной закаточной крышки от банки - 25 см;
- алюминиевого листа размерами 200x300 мм - 45 см;
- канализационного люка - 60 см.

   Подключенные к нему поисковые катушки должны быть абсолютно одинакавые по размеру и намотачным даным. Их необходимо расположить так, чтобы в отсутствие посторонних металлических предметов связь между ними практически отсутствовала, примеры катушек приведены на рисунке.

   Если катушки передатчика и приемника расположить именно так, то сигнал передатчика в приемнике прослушиваться не будет. При появлении поблизости от этой сбалансированной системы металлического предмета, в ней под действием переменного магнитного поля передающей катушки возникают так называемые вихревые токи и как следствие, собственное магнитное поле, которое наводит в приемной катушке переменную ЭДС.


   Сигнал, принятый приемником, преобразуется телефонами в звук. Схема металлоискателя действительно очень проста, но несмотря на это, довольно хорошо работает, да и чувствительность не плохая. Мультивибратор передащего блока можно собрать и на других транзисторах аналогичной структуры.

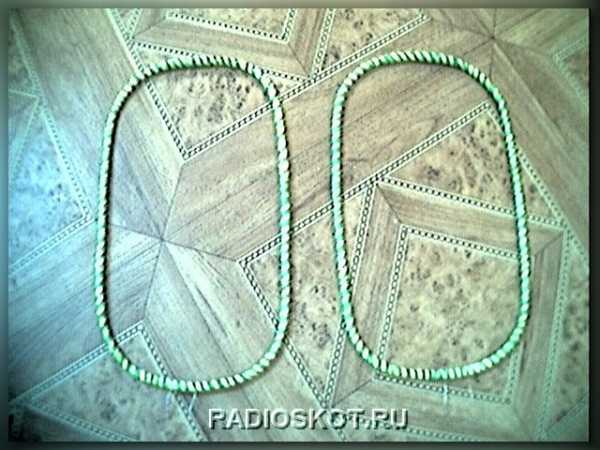

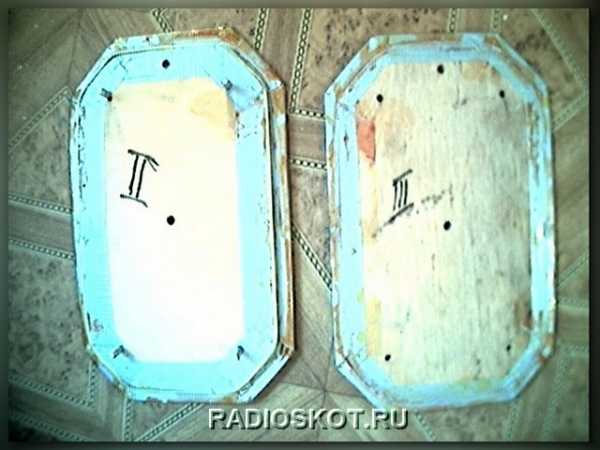

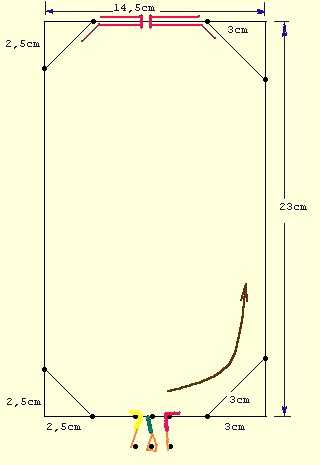

   Катушки металлоискателя имеют размер 200х100 мм и содержат около 80 витков проводом 0.6-0.8мм. Для проверки работы передатчика вместо катушки L1 подключают наушники и убеждаются в том, что при включении питания в них слышен звук. Затем, подключив на место катушку, контролируют ток, потребляемый передатчиком - 5...8 мА.


   Приемник настраивают при замкнутом входе. Подбором резистора R1 в первом каскаде и R3 во втором устанавливают на коллекторах соответственно транзисторов напряжение, равное примерно половине напряжения питания. Затем подбором резистора R5 добиваются того, чтобы ток коллектора транзистора VT3 стал равным 5...8 мА. После этого, разомкнув вход, подключают к нему катушку приемника L1 и, принимая сигнал передатчика на расстоянии примерно 1 м, убеждаются в работоспособности устройства.

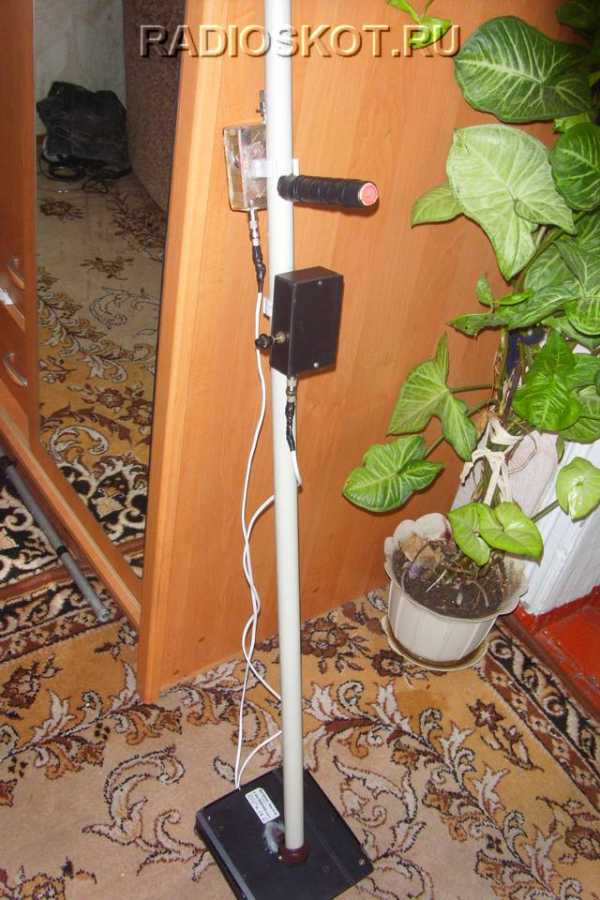

   В моём варианте металлодетектор выглядит так, как на фото выше. Всё делал из подручных материалов. Автор - Жека.

   Форум по МД для начинающих

   Обсудить статью САМЫЙ ПРОСТОЙ МЕТАЛЛОИСКАТЕЛЬ




radioskot.ru

Высокочувствительный металлоискатель цветных металлов - схема » Полезные самоделки


Высокочувствительный металлоискатель цветных металлов. Принципиальная электрическая схема и описание конструкции металлоискателя цветных и драгоценных металлов, способного обнаруживать предметы на глубине 2...3 м..


Среди радиолюбительских конструкций особым интересом пользуются разработки, помогающие обнаруживать скрытые в земле металлические предметы. Особенно если последние - небольшие по величине, залегают на значительной глубине и являются к тому же неферромагнетиками.

Добротных электрических схем подобных устройств, называемых по аналогии с известными военными разработками металлоискателями, и описаний вполне работоспособных конструкций немало опубликовано в различных технических
Изданиях, но рассчитаны они зачастую на подготовленных, опытных самодельщиков, имеющих хорошую материальную базу, дефицитные детали.

А вот предлагаемую нами конструкцию вполне сможет повторить-изготовить даже новичок. Тем более что и детали нужные (включая кварцевый резонатор на 1 МГц) приобрести будет вполне по силам. Ну а чувствительность собранного металлоискателя... О ней можно судить хотя бы по тому факту, что с помощью предлагаемого устройства легко отыскивается, например, медная монета диаметром 20 мм и толщиной 1,5 мм на глубине 0,9 м.

Принцип действия

Он основан на сравнении двух частот. Одна из них эталонная, а другая - изменяющаяся. Причем отклонения ее зависят от появления в поле высокочувствительной поисковой катушки металлических предметов. У современных металлоискателей, к которым можно вполне обоснованно отнести и рассматриваемую конструкцию, эталонный генератор работает на частоте, на целый порядок отличающейся от той, что возникает в поле поисковой катушки. В нашем случае эталонный генератор (см. принципиальную электрическую схему) реализован на двух логических элементах ЗИ-НЕ интегральной DD2. Частота его стабилизирована и определяется кварцевым резонатором ZQ1 (1 МГц). Генератор же с изменяющейся частотой выполнен на первых двух элементах ИС DD1. Колебательный контур здесь образован поисковой катушкой L1, конденсаторами С2 и СЗ, а также варикапом VD1. А для настройки на частоту 100 кГц служит потенциометр R2, задающий требуемое напряжение варикапу VD1.


Рис.1. Принципиальная электрическая схема высокочувствительного самодельного металлоискателя.

В качестве буферных усилителей сигнала используются логические элементы DD1.3 и DD2.3, работающие на смеситель DD1.4. Индикатором является высокоомный телефонный капсюль BF1. А конденсатор С10 используется как шунт для высокочастотной составляющей, поступающей от смесителя.

Конфигурация печатной платы приведена на соответствующей иллюстрации. А схема расположения радиоэлементов на стороне, обратной печатным проводникам, дана здесь другим цветом.


Рис.2. Печатная плата самодельного металлоискателя, с указанием расположений элементов.

Металлоискатель питается от источника постоянного тока напряжением 9 В. А так как высокая стабилизация здесь не обязательна, используется батарея типа «Крона». В качестве фильтра успешно трудятся конденсаторы С8 и С9.

Поисковая катушка требует особой точности и внимания при изготовлении. Наматывается она на виниловой трубке с внешним диаметром 15 мм и внутренним - 10 мм, согнутой в форме окружности 0 200 мм. Катушка содержит 100 витков провода ПЭВ-0,27. Когда намотка будет выполнена, она обвивается алюминиевой фольгой для создания электростатического экрана (уменьшения влияния емкости между катушкой и землей). При этом важно не допустить электрического контакта между проводом намотки и острыми краями фольги. В частности, поможет здесь «обвивка наискось». А для защиты самого алюминиевого покрытия от механических повреждений катушку дополнительно обвивают изоляционной бандажной лентой.

Диаметр катушки может быть и другим. Но чем он меньше, тем чувствительность всего устройства становится выше, зато площадь поиска скрытых металлических предметов сужается. При увеличении же диаметра катушки эффект наблюдается обратный.

Работают с металлоискателем следующим образом. Расположив поисковую катушку в непосредственной близости от поверхности земли, настраивают генератор потенциометром R2. Причем так, чтобы в телефонном капсюле звук не прослушивался. При движении же катушки над поверхностью земли (почти вплотную к последней) и отыскивается заветное место - по появлению звука в телефонном капсюле.

При использовании рассмотренного выше устройства для отыскания скрытых в земле предметов, представляющих археологическую и национальную культурную ценность, требуется предварительное на то разрешение от соответствующих органов.



Внимание!!! Информация, содержащаяся на данной странице, добавлена из непроверенных источников, может быть устаревшей и содержать ошибки. Поэтому приводиться исключительно в ознакомительных целях.

Н. Кочетов, по материалам «Млад Конструктор»

Категория: Радиолюбителю / Металлоискатели

www.freeseller.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
