Схема отопления частного дома с газовым котлом

Самая простая и правильная схема отопления частного дома с газовым котлом представлена на этой странице. Поскольку именно для газовых котлов есть отличия по схеме от других видов теплогенераторов, мы с вами ее разберем немного подробнее.

Кроме того, схема отопления частного дома с газовым котлом в настенном или напольном исполнении также подразумевает некоторые отличия. Они касаются производства горячей воды для ГВС, о них чуть ниже.

И наконец, схема отопления частного дома с газовым котлом в отдельно стоящей котельной также привносит «разнообразие» в обустройство СО в нашем доме.

Итак, давайте по порядку.

Самая простая схема отопления с газовым котлом

Самая простая схема отопления дома с газовым котлом – это однозначно система отопления, запитанная от настенного котла.

Почему? Потому что обычно настенный котел уже включает в себя циркуляционный насос и расширительный бак – экспанзомат. Кроме того, современные котлы также уже содержат в комплекте группу безопасности.

Все эти устройства вместе с теплообменником котла и газовой горелкой объединяются в одном корпусе – получается современный газовый котел.

С одной стороны удобно. С другой стороны, схема с раздельными ЦН и расширительным баком гораздо более ремонтнопригодна.

Итак, что у нас включает простая схема:

  1. Газовый настенный котел в качестве телогенератора.
  2. Трубы подачи теплоносителя в СО.
  3. Радиаторы системы отопления или теплые жидкостные полы.
  4. Запорная арматура.

Фактически это все. В такой комплектации при наличии коаксиального дымохода можно вешать турбированный газовый котел на кухне при соблюдении требований газовой компании.

Схема с ГВС

Что касается производства горячей воды для ГВС. То если вы используете настенный двухконтурный котел, то больше в эту схему вы ничего не добавляете. Достаточно подвести подающий трубопровод с холодной водой ко второму контуру котла, ответственному за ГВС, и вы получает на выходе горячую воду. При помощи труб можно подавать ее к точкам разбора воды – в ванную, санузел, на кухню.

Если же у вас одноконтурный газовый котел, настенный или напольный, то чтобы получать горячую воду для ГВС, вам потребуется бойлер косвенного нагрева, который будет нагревать водопроводную воду благодаря снимаемому с подающего трубопровода СО теплу.

То есть, в нашей схеме появилась еще одна единица – бойлер косвенного нагрева или БКН.

Подключать его лучше ближе к потребителям, необязательно размещать БКН в котельной. Если же вы хотите максимально эффективно использовать тепло вашего котла, то потребуется обустроить систему подачи горячей воды с циркуляцией.

В противном случае водопроводная вода будет остывать в «тупиках» системы ГВС перед точками водоразбора, когда краны перекрыты. То есть, практически 90-95 процентов всего времени.

Газовый котел в отдельной котельной

Можно позволить себе разместить газовый котел в отдельной котельной. В этом случае к нашей схеме добавится тепломагистраль от котельной до дома. Естественно, тепловая магистраль должна быть утеплена – как подающая линия, так и обратка.

Делать котельную в доме или ставить котел в отдельно стоящей котельной? Тут надо считать, что выгоднее. Иногда дотянуть газовую трубу до самого дома дороже, чем тянуть на такое же расстояние тепломагистраль в утепленном виде. И это даже с учетом предстоящих в процессе эксплуатации неизбежных теплопотерь на теплотрассе.


kotlobzor.ru

Система отопления в частном доме

Сегодня мы смотрим, как может быть обустроена простая система отопления в частном доме — схема от газового котла, опубликованная на этой странице, покажет нам основные узлы это СО.

Также мы рассмотрим, несколько вариантов того, как может быть реализована система отопления в частном доме — схема от газового котла с теплым полом и такая же схема с радиаторами.

Начиная от планирования и заканчивая установкой оборудования – все это и есть устройство системы отопления в частном доме. Схема от газового котла будет при этом похожей на другие СО с другими теплогенераторами – дизельным или пеллетным.

Если же брать СО с ТТ котлом, то в отличие от «газовой» схемы там будут добавлены дополнительные узлы – буферные емкости или тепловые аккумуляторы.

Система отопления в частном доме — схемы от газового котла

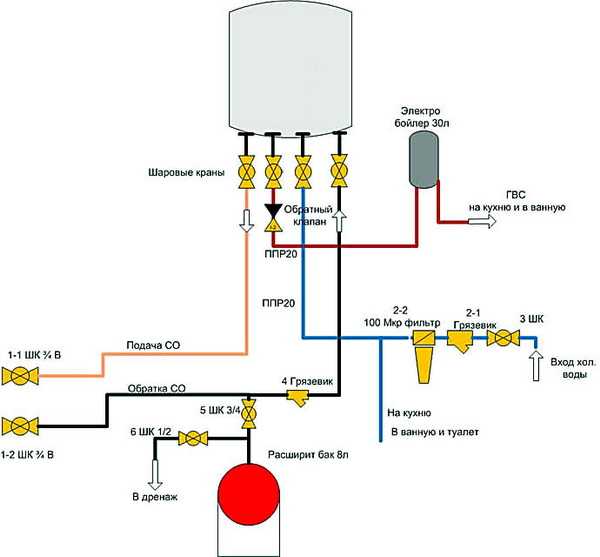

Вот рассматриваемая нами система отопления в частном доме — схема от газового котла в настенном или напольном исполнении с использованием в качестве топлива магистрального или сжиженного газа.


kotlobzor.ru

Схема отопления частного дома с газовым котлом

Схема отопления частного дома с газовым котлом ничем не отличается от схемы с жидкотопливным или электрическим котлами. Магистральный или сжиженный газ подается в котел с закрытой или открытой камерой сгорания и может быть перекрыт сразу после команды датчика нагрева.

Этим схема отопления частного дома с газовым котлом как раз отличается от схем СО с ТТ котлами, к которым относятся угольные, дровяные или пеллетные теплогенераторы. Поскольку магистральный газ считается самым дешевым топливом для обогрева, схема отопления частного дома с газовым котлом используется в 60 процентах частных домовладений в городских и сельских поселениях.

А поскольку газификация даже отдаленных районов набирает обороты, отопление магистральным газом будет использовать все больше домохозяйств.

Несколько важных моментов, которые касаются обвязки котла и СО в целом. Во-первых, если группа безопасности не установлена прямо на котле, она должна быть смонтирована на подаче. Отделять группу безопасности от котла запорной арматурой нельзя.

Во-вторых, если вы купили газовый котел без встроенного циркуляционного насоса, вам нужно поставить насос на обратке, перед подачей холодной (обратной) воды в котел.

В-третьих, если у вас принудительная система отопления, озаботьтесь установкой автоматического воздушного клапана перед первым радиатором отопления – в самой высокой точке вашей системы. Клапан можно поднять на вертикальном патрубке выше всех радиаторов – хоть на первом, хоть на втором этаже вашего дома.

wikiteplo.ru

Разводка отопления в частном доме своими руками


Отопительная система в частном доме может быть смонтирована разными способами. Схема разводки отопления частного дома выбирается индивидуально для каждого конкретного дома. Конечно, лучше доверить монтаж отопительной системы профессионалам, но также вполне осуществимо выполнить  разводку своими силами. Необходимо только выбрать наиболее подходящий, и при этом наименее затратный вариант. Как правило, тип монтажа отопительной системы выбирают, основываясь на двух факторах – технических особенностях строения и финансовых возможностях его владельца.

Однотрубная система отопления

Однотрубное отопление

Однотрубная отопительная  система менее затратная, чем двухтрубная, поэтому используют ее чаще. Однотрубная система отопления представляет собой  разводку магистрали, при которой все приборы отопления подключены последовательно. В качестве теплоносителя может выступать вода либо антифриз.

При такой схеме теплоноситель попадает в радиаторы поочередно. При этом в каждом последующем радиаторе температура теплоносителя становится ниже, а значит, радиатор, который расположен в цепи последним, будет иметь самую низкую температуру.

Однотрубную систему отопления оптимизируют с помощью специальных технологий и различных вспомогательных устройств – балансировочные вентили, шаровые краны или термостатические клапаны. Таким образом, если перекрывается подача теплоносителя на один из радиаторов в системе, остальные радиаторы продолжают функционировать в обычном режиме.

Для того чтобы иметь возможность проводить ремонт или замену батарей отопления, не отключая подачу тепла во всем доме, при монтаже системы требуется установка кранов на подключение каждого радиатора, и краны на байпасе.

Автономное отопление частных домов может быть смонтировано по следующим типам:

  1. Вертикальная система с принудительной, естественной либо комбинированной циркуляцией.
  2. Горизонтальная система с принудительной циркуляцией.

Горизонтальная система отопления (однотрубная)

На фото можно увидеть подробную схему однотрубной системы отопления, которая является оптимальным вариантом для небольшого частного дома.

Схема разводки горизонтальной системы

При таком способе монтажа трубы могут быть вмонтированы в пол либо находится под ним. В любом случае трубопровод должен быть покрыт теплоизоляционным слоем. Монтируют такую систему с небольшим уклоном по направлению хода движения теплоносителя. Для удаления из системы воздуха используются специальные краны (краны Маевского).

Радиаторы обязательно должны быть на одном уровне. Если в доме два и более этажа, регулировка осуществляется при помощи кранов, которые устанавливаются перед первой батареей  на каждом этаже.

Вертикальная система отопления (однотрубная)

Использование данной системы позволяет обходиться без циркуляционного насоса. Теплоноситель подается путем естественной циркуляции. Таким образом, основным плюсом данного типа отопительной системы  является его независимость от электричества.

Есть и недостатки: необходимость монтажа под уклоном и обязательное использование труб большого диаметра. Эти недостатки легко исправить при помощи циркуляционного насоса. Сделать это можно и своими руками,  видео даст четкое представление о том, как именно следует проводить работы.

Двухтрубная система отопления

Цена двухтрубной системы отопления гораздо выше, чем однотрубной. Объясняется это тем, что для монтажа такой системы требуется большее количество материалов. Соответственно, увеличивается и объем монтажных работ, все это сказывается на стоимости.

Если предполагается, что отопительная система будет работать с настенным котлом (либо другим видом современных котлов), желательно использовать именно двухтрубную систему.

Схема стандартной двухтрубной системы отопления

Схема отражает все основные моменты монтажа двухтрубной отопительной системы – на ней изображены принципы установки магистралей водопроводной сети и отопления, указанны особенности подключения радиаторов.

Эта схема отображает боковое подключение радиаторов. Это не единственный вариант – возможно также диагональное либо нижнее подключение. При выборе типа подключения учитывают размер и вид радиаторов.

Если отопительная система устанавливается на нескольких этажах, необходимым является монтаж автостравливащих кранов. Если дом одноэтажный, такие краны устанавливают на последнем радиаторе системы (если есть полотенцосушитель, то и на нем необходимо установить автостравливающий кран).

На нижней точке радиатора обязательно устанавливают сливной кран, а на входе и выходе радиатора – специальные сливные краны.
