Самодельная антенна для цифрового телевидения Т-2.

Цифровое телевидение буквально вчера еще казалось если не далеким будущим, то завтрашним днем. И вот для меня сегодня этот день настал. В нашем городе появилось оно – цифровое телевидение. 32 канала в отличном качестве и в свободном доступе совершенно бесплатно. Для его приема нужен лишь тюнер DVB-T2 и вполне стандартная телевизионная антенна. Каждый желающий может подключить его себе самостоятельно.

По началу, я скептически относился к этой затее – мол, зачем это нужно, если и так в моей местности можно ловить 20 телевизионных каналов. Пусть в не очень хорошем качестве и с помехами, пусть 20 а не 32, пусть они не очень интересные, но зато без всяких там непонятных телетюнеров и непонятных заморочек. Однако однажды я вдруг понял, что мои три домашних телика почти никто не смотрит из за постоянных помех и неинтересных каналов. А что если способны телики немного на большее?

-Для начала, в порядке эксперимента, решил оборудовать лишь один телик на кухне

приставкой Т-2. И о чудо – телик ожил. 32 цифровых канала в отличном качестве, днем и ночью. Телек буквально «не выключается». Срочно побежал в магазин еще за парой телетюнеров .

Правда не с первого раза удалось принять все 32 канала. Дело оказалось в антенне.



Настройка тюнера и прием каналов Т-2.

Опишу мой частный случай изготовления антенн для цифрового телевидения Т-2 :

Штатно мои телевизоры работали на наружную «польскую» антенну с усилителем. Прием был более менее удовлетворительным. Однако с первого раза тюнер Т-2 отказался с ней работать, выведя на экран сообщение «нет сигнала». Долго я ломал себе голову, пока не поставил в настройках тюнера галочку напротив пункта «питание антенны от ТВ тюнера». После этого сразу же появились несколько каналов. Такая вот военная хитрость для антенн с усилителем…

Важный момент – при покупке тюнера нужно попросить, чтобы каналы настроили в магазине, иначе Вы возможно так и не сможете ничего принять толи из за антенны, толи из за не настроенного тюнера. Это будет уравнение с многими неизвестными.

Цифровое телевидение предполагает либо наличие сигнала, либо его отсутствие. Не получится, как в аналоговом телевидении подстроить сигнал. Он либо есть, либо нет. На ненастроенном тюнере будет сложно установить причину отсутствия сигнала.

В общем таки приняв несколько каналов, я понял, что остальные не принимаются из за не совсем подходящей антенны. Следует признать, что на моей наружной «польской» антенне с усилителем и аналоговые каналы не все удовлетворительно принимались. Понятное дело, что цифровые телевидение, плохо приниматься не будут. Они вообще никак не будут приниматься. Нужна хорошая антенна.



Антенна Харченко для Т- 2.

Порывшись в интернете, наткнулся на простую и универсальную антенну Харченко. Она является широкополосной, с постоянными параметрами по всему диапазону, не требует особой настройки.

Применяется для радиосвязи на КВ, УКВ, приема телевизионных каналов и Wi-Fi .  Диапазон антенны обусловлен её геометрическими параметрами – сторона квадрата равна ¼ длины волны.

То есть все просто- к примеру в каком-то городе, диапазон частот приема телевизионного сигнала Т-2

в районе 550 мгц – 650 мгц. Середина диапазона – это 600 мгц.

Переведем частоту в длину волны: — скорость радиоволн (300000) разделим на частоту.

300000 / 600мгц = 500 мм – длина волны середины диапазона.

Сторона квадрата равна  500мм/ 4 (¼ длины волны). Получаем 125 мм – сторона квадрата для антенны со средней частотой 600 мгц.

Вообще же для каждого города частоты передач цифрового телевидения Т-2 будут отличатся. Существуют таблицы частот и номеров каналов цифрового эфирного телевидения Т2 для каждого города. Их легко можно найти в интернете. Нужно узнать границы частот сигнала Т-2 в конкретном городе, и вычислить середину диапазона. На основании этих данных и получим размеры антенны Харченко. В общем, смысл в том, чтобы найти в таблице свой город, определить границы диапазона и высчитать его середину, на которую и нужно делать антенну (рассчитывать стороны квадратов антенны).

Так же в интернете существует огромное количество онлайн калькуляторов антенны Харченко, введя данные (частоту) в который, можно получить необходимые геометрические параметры антенны.



Делаем антенну для цифрового телевидения.

Теперь перейдем к практической части.

Для изготовления антенны цифрового телевидения Т-2 понадобится:

-алюминиевая проволока диаметром 4-6 мм, длиной 1,5 метра

-усилитель от польской антенны

— антенный провод 50 Ом

-антенный телевизионный штекер

-пластиковый короб 2смх3см длиной 40 см для электропроводки.

-изолента

Эта антенна для Т-2 может работать и напрямую без усилителя в условиях прямой видимости. В этом случае естественно не нужно включать в настройках тюнера пункт «питание антенны от тюнера». Тюнер может выйти из строя (не проверял). Однако если антенна будет располагаться в комнате – думаю, понадобится усилитель.

Собранная антенна у меня заработала сразу и приняла все 32 канала. Правда в комнате, окно которой выходит на телевышку (2 км).

В комнате, окно которой выходит на противоположную от телевышки сторону данная антенна принимала каналы с артефактами и затормаживанием (разноцветные квадратики по экрану, затормаживание изображения и периодическое пропадание сигнала). То есть, на противоположной от телевышки стороне дома был слабый сигнал.

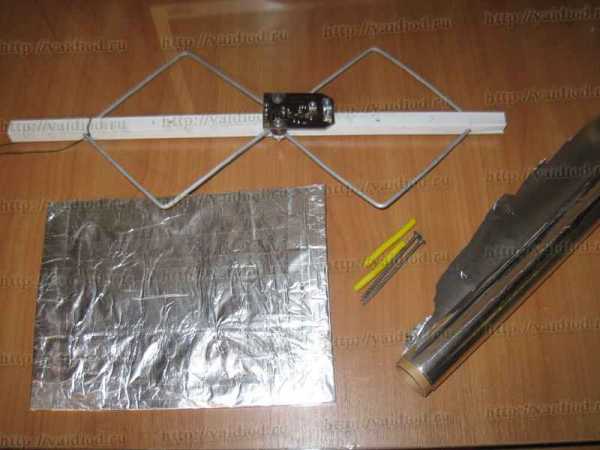

Проблема решилась установлением алюминиевого рефлектора отражателя, усиливающего сигнал. Хотя он изначально предусмотрен в конструкции антенны Харченко, иногда, в условиях прямой видимости можно обойтись без него. В общем, если наблюдаете артефакты и при поднесении к антенне крышки от кастрюли артефакты пропадают и прием становится идеальным – нужен экран рефлектор (отражатель).



Усиливаем сигнал цифрового телевидения.

Хороший экран рефлектор антенны Харченко несомненно улучшает качество приема сигнала цифрового телевидения. Это по сути отражатель, концентрирующий сигнал на антенне. Он был изготовлен из куска картона 18Х35 см, обернутого пищевой фольгой и сверху перемотанного скотчем. Все это дело прикрутилось шурупами, продетыми в кембрики-стойки  к основанию – пластиковому коробу для электропроводки (смотри фото).

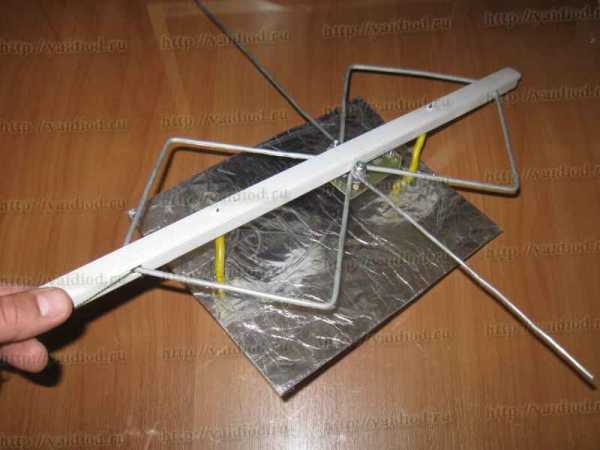

Теперь прием стал идеальным и на другой стороне дома. Однако из за небольшой погрешности при изготовлении проволочных квадратов первые два канала не принимались. Частота антенны получилась немного выше расчетной. Пришлось вводить в

конструкцию антенны дополнительные элементы – усы для понижения частоты. Их длина подобрана экспериментально.

В результате самодельная антенна цифрового телевидения Т-2 стала принимать все каналы даже на противоположной от телевышки стороне дома.

Вот так, буквально на антенну из говна и палок, собранную на коленке можно принять качественный цифровой телевизионный сигнал Т-2.



Я и Диод. © yaidiod.ru.





yaidiod.ru

Самодельная антенна для Т2 | Мастер



Цифровое телевидение Т2 набирает обороты популярности. И это закономерно, на смену аналогового телевиденья приходит цифровое и это необратимый процесс. Более того, в ближайшем будущем аналоговое вещание будет вообще прекращено. Что делать пользователям у которых телевизоры без приемника Т2 и нет кабельного телевидения? Ответ простой - покупайте приставку Т2. На сегодняшний день цена на приставки Т2 очень снизилась и не выглядит заоблачно. Преимущества довольно большие: у Вас появляется много каналов в цифровом качестве, без ежемесячной плати, при минимальных затратах и без покупки нового телевизора. Только сравнив качество цифрового и аналогового ТВ Вы никогда не пожалеете о сделанном выборе.

По выбору приемников Т2 написано довольно много. Тем более постоянно выпускаются новые модели. Я бы посоветовал брать недорогую, но новую модель, предварительно почитав отзывы на сайтах интернет магазинов. Как правило, работает любой приемник, а вот антенна имеет большое значение. Даже если Вы находитесь недалеко от телевышки, но преграждают многоэтажки и т.п. - а это практически всегда, то хорошая антенна - залог беспроблемного (а основное - безнервного) качественного приема максимального количества цифровых каналов ТВ.

Но дорогая антенна не всегда хорошая антенна. Особенно если у Вас отдаление от телевышки 50 км и более. В магазинах предлагают "специальные" антенны для Т2. На самом деле, ничего "специального" нет, нужна хорошая антенна для ДЦМ диапазона. Если у Вас осталась старая ДЦМ антенна - в первую очередь попробуйте подключить ее. Широко распространенные "польские" антенны для приема цифровых каналов Т2 не подходят.

Предлагаю проверенный вариант простой, в тоже время отлично зарекомендовавшей себя, самодельной антенны для T2. Форма антенны не нова, использовалась уже давно и при приеме ДЦМ аналогового телевидения,  но размеры оптимизированы для приема цифровых каналов Т2.
Стоит заметить, что в интернете предлагается большое количество вариантов самодельных антенн для Т2: из банок от пива, из самого антенного кабеля, переделанную польскую и т.д. Это для совсем ленивых, ну и качества от  таких антенн не стоит ожидать.

Итак. В качестве формы антенны взята  давно известная "восьмерка". Тело антенны изготавливается из  любого токопроводящего материала подходящего сечения. Это может быть медная или алюминиевая проволока толщиной от 1 до 5 мм, трубка, полоска, шина, уголок, профиль. Медь, конечно, предпочтительней. Я использовал медную трубку диаметром 6 мм. Хороший вариант и медная проволока. Просто такая трубка у меня была.

Размеры

Наружная сторона квадрата - 14 см, внутренняя немного меньше — 13 см. За счет этого середина двух квадратов не сходится, оставляем зазор около 2 см.
Всего понадобится трубка, проволока или другой материал, длинной 115 см (это с небольшим запасом).

Первый участок 13 см + 1 см для петли (для прочности), если из проволоки, или расклепать для пайки внахлест для трубки. Второй и третий — по 14 см, четвертый и пятый — по 13 см, шестой и седьмой — по 14 см, и последний восьмой — 13 см + 1 см, опять же для соединения.

Концы зачищаем по 1.5 — 2 см, закручиваем две петли друг за друга , а после запаиваем место стыка. Это будет один контакт подключения кабеля. Через 2 см другой.

Из медной трубки это выглядит так



Трубку гнуть немного сложнее, но большой точности от нас и не требуется. Небольшие изъяны в форме не сказываются на работоспособность антенны. А вот то, что площадь проводника увеличивается это играет в плюс. Ну и проводимость у меди выше, чем у алюминия и, тем более, стали. Чем выше проводимость, тем лучше прием антенны.

Подготовленное к пайке соединение предварительно расклепываем и зачищаем. Для пайки надо использовать мощный паяльник (от 150 вт). Простым радиолюбительским на 30 вт. не запаяете. Можно использовать кислоту для пайки.

 Еще раз проверяем геометрию и пропаеваем  соединение

Дальше припаиваем телевизионный кабель. Куда паять центральную жилу, куда оплетку, значения не имеет. Все простая антенна для Т2 сделанная своими руками готова.

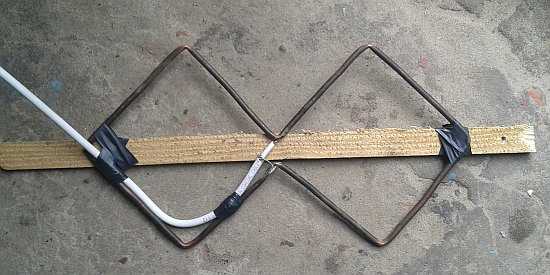

Если Вас особо не напрягает эстетический вид, можно просто закрепить антенну на штапик или любой другой подручный держатель. Данная антенна разместилась на чердаке, поэтому был применен самый простой метод крепления - изолента. Если антенна будет размещаться на улице - позаботьтесь о более эстетическом и надежном крепеже.

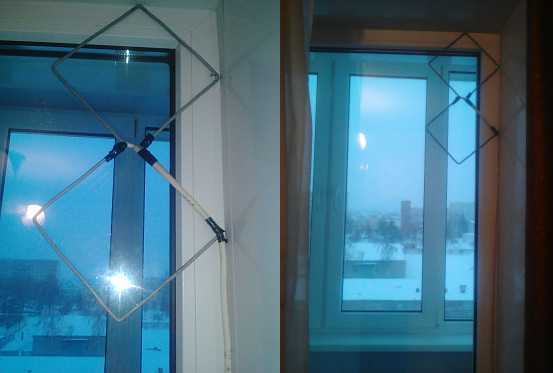

Это вариант антенны Т2 из алюминиевой проволоки диаметром  3 мм. Закреплена одним шурупом на окне. Расстояние до телевышки где-то 25 км. Правда 6 этаж, ниже не проверял, но в данных условиях уровень сигнала 100% и качество 100%. Кабель старый, метров 12 к телевизору. Принимает все 32 канала. Сначала переживал, что не медная, но как оказалось, зря. Все отлично получилось и на обычной  алюминиевой проволоке (какая оказалась в наличии). То-есть, если У Вас зона уверенного приема, то можно не заморачиваться и смело использовать  алюминий (не знаю, может и сталь подойдет).



В данной антенне не применяются никакие усилители. Настраивается она очень просто - поворачиваете по максимальному уровню сигнала и качества на каналах Вашего тюнера. Проверьте остальные каналы и зафиксируйте антенну.  При плохом приеме можете поэкспериментировать не только поворачивать, но и менять  место расположения и высоту. Очень часто сигнал может быть в разы сильнее, при смещении антенны всего на 0,5-1м в сторону или по высоте. Удачи - антенна проверена - 100% работоспособна  и лучше как минимум половины , а то и более покупных антенн, где экономят на всем и впаривают фигню за хорошие денежки.


bazila.net

Самодельная антенна для аналогового телевидения. Самодельные зигзагообразные телевизионные антенны - самоделкин - сделай сам своими руками

К. Харченко

Прием телевизионных передач на радиочастотах 470...622 МГц (21-39 каналы) диапазона дециметровых волн (ДЦВ) требует соответствующего подхода к расчету и конструированию антенных устройств.

Некоторые радиолюбители пытаются решить эту задачу простым пересчетом, основанным на принципах электродинамического подобия антенн, параметров имеющихся конструкций телевизионных антенн метрового диапазона (1-12 каналы). При этом, они неизбежно сталкиваются с трудностями самого пересчета и зачастую не получают желаемых результатов.

Каковы же основные принципы подхода к решению этой задачи?

В свободном пространстве радиоволны, излученные антенной, имеют сферическую расходимость, в результате чего электрическая напряженность поля Е убывает обратно пропорционально расстоянию r от антенны.

В реальных условиях распространяющиеся радиоволны претерпевают большее затухание, чем существующее в свободном пространстве. Для учета этого затухания вводят множитель ослабления F(r)= Е/Есв, который характеризует отношение напряженности поля для реальных условий, к напряженности поля свободного пространства при равных расстояниях, одинаковых антеннах и подводимых к ним мощностях и т. д. С помощью множителя ослабления напряженность поля, создаваемая передающей антенной в реальных условиях на расстоянии r, может быть выражена как

Приемная антенна преобразует энергию электромагнитной волны в электрический сигнал. Количественно эту способность антенны характеризуют ее эффективной площадью Sэфф. Она соответствует той плошади фронта волны, из которой поглощается вся содержащаяся в ней энергия, С КНД эта площадь связана соотношением:

Изложенное здесь позволяет написать уравнение радиопередачи, которое связывает параметры аппаратуры связи (передатчика и приемника) и антенн и определяет уровень сигнала на трассе: при мощности передатчика Р1 мощность Р2 сигнала на входе приемника будет равна

Множитель в этом выражении, заключенный в скобки, определяет основные потери при распространении радиоволн (основные потери передачи). При этом предполагается, что антенна согласована с фидером, а фидер с телевизионным приемником и, кроме того, антенна согласована по поляризации с полем сигнала.

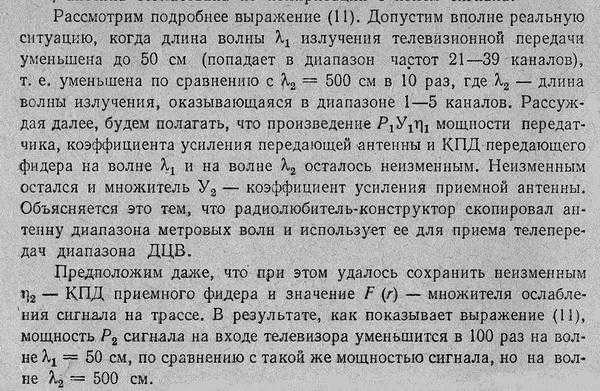

Рассмотрим подробнее выражение (11).

Этот конкретный пример показывает, что с увеличением частоты (уменьшением длины волны) телевизионных передач мощность сигнала, поступающего на вход телевизора при прочих равных условиях, быстро уменьшается, т. е. условия приема ухудшаются. На стороне передачи эти неприятности стараются компенсировать увеличением произведения Р1У1. Но в реальных условиях множитель F(r) и КПД приемного фидера с ростом частоты уменьшаются, поэтому необходимость увеличения коэффициента усиления приемной антенны Y2 становится неизбежностью. Этот вывод влечет за собой еще один, заключающийся в том, что, как правило, для уверенного приема программ 21-39 телевизионных каналов нужно применять новые, более направленные антенны по сравнению с антеннами, применяемыми в диапазоне волн 1-5 каналов.

Стремясь получить устойчивый прием телепередач, радиолюбители вынуждены усложнять антенны, например, строить антенные решетки, т. е. объединяют несколько однотипных, зарекомендовавших себя на практике антенн (каждая из которых имеет свою пару точек питания) с общей системой питания и только одной (общей для всех) парой точек питания. При этом они нередко недооценивают важность этапа согласования при построении антенных решеток, связанного с относительно сложными измерениями. Сказанное проиллюстрируем таким конкретным примером.

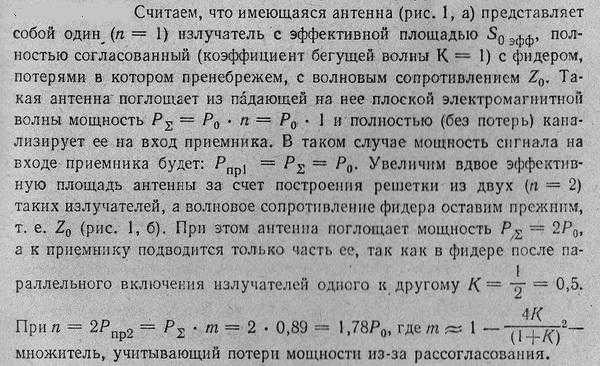

Подобный эффект получается и при параллельном соединении трех элементов (рис. 1, в). Продолжая такие рассуждения, можно получить зависимость, которую иллюстрирует рис. 2.

Здесь эффективная площадь антенны прямо пропорциональна числу n излучателей в решетке, равно как и поглощаемая антенной мощность Р сумм. Мощность же Р пр подводимая к приемнику, с увеличением числа n асимптотически приближается к 4Рo. Этот пример показывает бесплодность попыток увеличить коэффициент усиления антенной решетки без учета согласования ее элементов с фидером. Трудности, связанные с согласованием, преодолевают либо применением специальных согласующих устройств, либо выбором специальных типов антенн. Например, в дециметровом и особенно в сантиметровом диапазонах волн применяют, как правило, так называемые апертурные антенны, т. е. рупорные или параболические. Особенность таких антенн заключена в том, что они имеют простой, «небольших» размеров облучатель, и «большой», сравнительно сложный рефлектор. Большой рефлектор и обусловливает направленные свойства антенны, определяет ее КНД.

Выполнить в любительских услозиях антенны апертурного типа на диапазон ДЦВ не представляется возможным, так как они громоздки и сложны. Но некоторое подобие апертурной антенны сконструировать можно, положив в основу облучатель в виде известной зигзагообразной антенны (з-антенны). Полотно

mirhat.ru

Простая антенна для цифрового телевидения DVB-T2 своими руками

Цифровое телевидение вещается именно в диапазоне дециметровых волн. Поэтому использовать можно практически любую антенну ДМВ. Но мне понадобилась простая, легкоповторяемая и крепкая антенна ДМВ диапазона.
Такая чтобы ее можно было носить с собой, и при случае не жалко было отдать за небольшую сумму людям.

За основу была взята известная «восьмерка«, с той разницей, что я использовал ее без отражателя.
Материал для полотна антенны можно взять любой токопроводящий, подходящего сечения. Это может быть медная или алюминиевая проволока толщиной от 1 до 5 мм, трубка, полоска, шина, уголок, профиль… Я взял медную проволоку диаметром 3 мм. Легко паять, легко гнуть при сборке, легко выровнять если погнулась.
Наружная сторона квадрата 14 см, внутренняя чуть меньше — 13 см за счет того что середина двух квадратов не сходится, около 2 см от угла до угла.

Итак если вы делаете антенну не из проволоки, то так и отмеряете — верхние стороны по 14 см, боковые по 13.

Все размеры примерно. Не бойтесь обсчитаться или ошибиться. В наши планы не входит изготовить антенну соответствующую всем стандартам. Нам нужна простая, но рабочая лошадка. Суррогат, но надежный. Суррогат потому что:
1. Размеры лично я точно не выдерживал.
2. Рефлектор отсутствует.
3. Кабель я брал 50 ом вместо 75 ом, но с густой оплеткой. Такой кабель друзья обычно использовали для автомобильных антенн для радиостанций 27 мгц.
Тем не менее антенна работает и весьма неплохо.

У цифрового сигнала есть особенность, он или есть, или его нет. При приеме аналогового телевидения, разные каналы показывали с разным уровнем помех, и при удалении просто увеличивался уровень снега на экране, до полного пропадания сигнала. В цифре сигнал практически одинаков на всех каналах и если прием есть, то есть все каналы.
Данная антенна проверена мною не на одном десятке телевизоров в нашем регионе.

Итак. Отмеряем кусок общей длиной 112 см и гнем проволоку. Первый участок 13 см + 1 см для петли (для прочности) . Второй и третий — по 14 см, четвертый и пяты — по 13 см, шестой и седьмой — по 14 см, и последний восьмой — 13 см + 1 см петля жесткости.

На двух концах зачищаем по 1.5 — 2 см, закручиваем две петли друг за друга , а после запаиваем место стыка. Это будет один контакт подключения кабеля. Через 2 см другой. Куда паять центральную жилу, куда оплетку, значения не имеет.

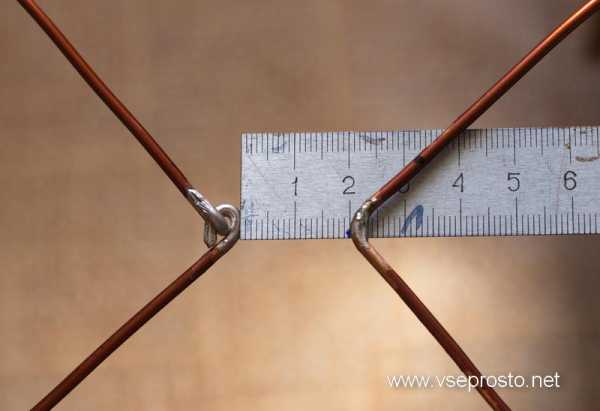

Расстояние между пайкам 2 см

Кабеля я взял около трех метров. В большинстве случаев хватает если делаете не для себя лично. Для себя отмеряете сколько нужно.

Кабель зачистил со стороны антенны на два сантиметра, к штеккеру — 1 см. Если штеккер такой как на фотографии. Можно брать любой, покрепче.

Зачистка кабеля

Штеккер зачистил надфилем и скальпелем.

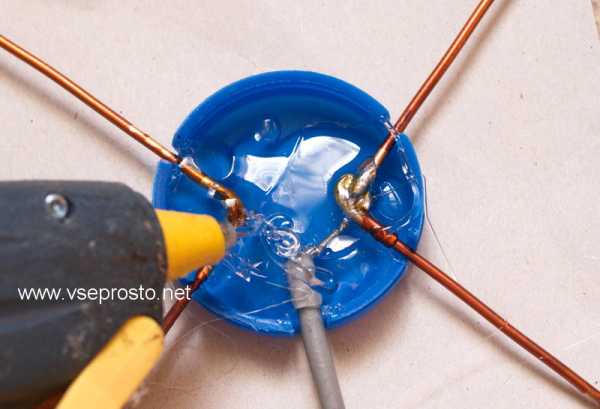

После запайки оба места пайки заливаются клеем из пистолета. На штеккере, сначала горячий клей заливается на место пайки и в пластмассовый колпачок, с запасом, лишнее после можно убрать. Затем, пока не остыл клей все быстро собирается. Такой стык после зубами не разгрызешь. Надежно, в то же время эластично.

Пайка на самой антенне так же заливается клеем, но для жесткости конструкции берется каркас — любая крышка, коробка,…. Я взял крышку от 20-ти литровой бутыли для воды, коих у меня накопилось достаточное количество. Если делаете антенну как и я для массового производства, то материалы лучше сразу использовать распространенные, буквально валяющиеся под ногами для лучшей повторяемости антенны. Если антенна делается в единичном экземпляре для побыстрому склепать, то можно совсем ничего не заливать.

Получилась такая вот конструкция, которую можно прилепить где угодно — на карниз, на штору, на оконную раму. Для этого можно носить с собой кусок проволоки, пару саморезов, пару булавок…

Антенна в сборе

Если антенна помялась при переносе, она легко и без повреждений выравнивается. Это пожалуй самый главный ее плюс.
Такую конструкция я не всегда таскаю с собой, а только когда получаю конкретный заказ на подключение тюнера цифрового телевидения DVB-T2. Она легко умещается вместе с инструментом в моем рюкзаке.

Удобнее делать сразу несколько антенн одновременно. Занимает меньше времени.

ДОБАВЛЕНО 31 августа 2015 года:

Вот таким образом закрепил антенну мой друг, используя ее в качестве наружной. До вышки порядка 9 км. Прием уверенный несмотря на простоту антенны.

Простейшая антенна ДМВ в качестве наружной
