Схема подключения солнечной батареи к аккумулятору

Схемы подключения солнечных батарей загородного дома

Итак, первое, о чем Вы должны иметь представление – из чего состоит комплект солнечной электростанции. Основные элементы системы представлены следующими устройствами:

  1. Батареи, поглощающие свет солнца. Данные модули преобразовывают естественный свет в электрическую энергию.
  2. Контроллер заряда-разряда АКБ, который следит за напряжением аккумуляторов. Если в дневное время суток аккумуляторы перезаряжены (на клеммах 14 Вольт), контроллер отключает процесс зарядки. Если ночью АКБ разрядились (напряжение предельно низкое – 11 Вольт), контроллер предотвращает дальнейшую работу электростанции.
  3. Аккумулятор, который предназначен для накопления сгенерированной электроэнергии.
  4. Инвертор – преобразовывает 12 Вольт в переменные 220, необходимые для работы домашних электроприборов, системы освещения и бытовой техники.

Обращаем Ваше внимание на то, что между всеми устройствами: контроллером, инвертором, нагрузкой и аккумулятором желательно поставить предохранители, которые защитят систему при возникновении короткого замыкания в сети!

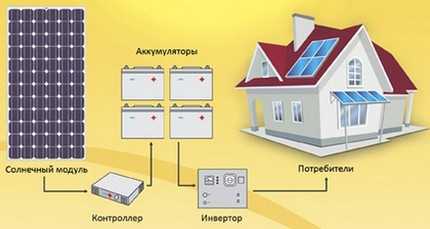

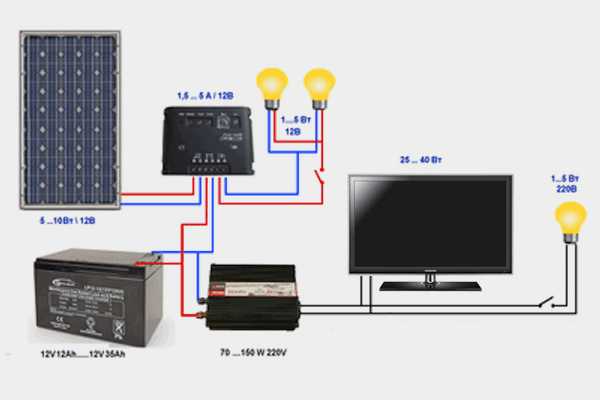

В простейшем исполнении схема подключения солнечных батарей к контроллеру, аккумулятору, инвертору и нагрузке выглядит следующим образом:

Как Вы видите, особых сложностей в подключении нет, главное соблюдать полярность и подключать все штекеры в нужные разъемы контроллера. В таком варианте очень сложно что-то перепутать. А вот если Вы решили использовать электроэнергию от солнца одновременно со стационарной сетью, схема подключения солнечных батарей должна выглядеть следующим образом:

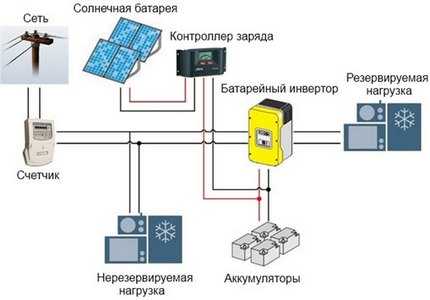

Тут нужно пояснить: резервируемая нагрузка – это резервное освещение, котел и, к примеру, холодильник. Не резервируемая – бытовая техника, свет в доме и т.д. Чем больше емкость аккумулятора, тем дольше смогут проработать резервируемые электроприборы в автономном режиме!

Со схемой подключения солнечных батарей к сети переменного тока разобрались. Теперь нужно рассмотреть не менее важную часть вопроса – правильное соединение панелей между собой.

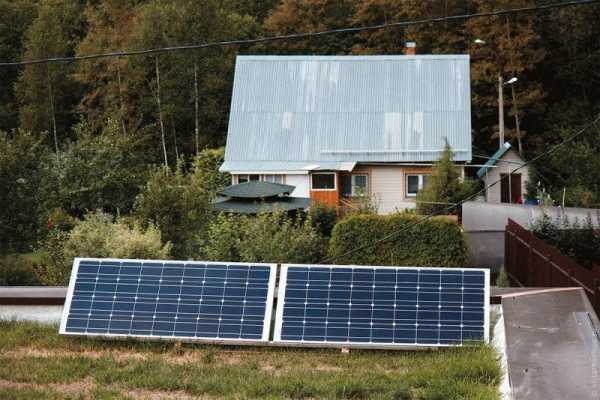

Модули на крыше загородного дома

Одна панель подключается к контроллеру без проблем – плюс и минус нужно подсоединить к соответствующим разъемам контроллера. А что делать, если у Вас несколько батарей в системе? Тут можно воспользоваться одной из следующих схем соединения солнечных панелей:

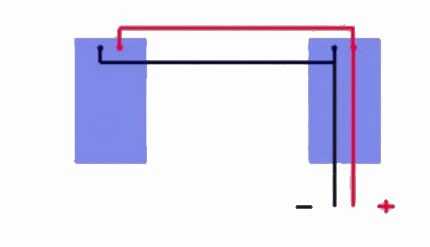

  • Параллельная. В этом случае нужно подключить одноименные клеммы друг с другом: плюс к плюсу, минус к минусу. В результате напряжение на выходе останется все тех же 12 Вольт.
  • Последовательная. Плюс первой панели нужно подключить к минусу второй. Оставшийся плюс второй батареи и минус первой нужно подсоединить к контроллеру. Итог – на выходе 24 вольта, что может иногда понадобиться в домашних условиях.
  • Смешанная (последовательно-параллельная). Данная схема подключения солнечных панелей подразумевает соединение между собой нескольких групп батарей. Внутри каждой группы устройства соединяются параллельно, а уже потом последовательно, как показано на картинке. Такой вариант позволит сделать наиболее подходящие на выходе характеристики напряжения.

Вот и все, что хотелось рассказать Вам о том, какие бывают схемы подключения солнечных батарей загородного дома к электрической сети переменного тока. Как Вы видите, разводка проводов не сложная, главное быть внимательным и определиться, какая нагрузка должна быть на выходе. Очень важный момент, на котором и хотелось бы завершить данную статью – ни в коем случае не подключайте инвертор напрямую к контроллеру. Такое соединение будет губительным для домашней электростанции!

Схемы подключения солнечных батарей загородного дома
Как соединить солнечные панели между собой и подключить к сети загородного дома. Схемы подключения солнечных батарей к аккумлуятору и контроллеру!

Источник: samelectrik.ru


Схема подключения солнечных батарей: к контроллеру, к аккумулятору и обслуживаемым системам

Автономные системы электроснабжения загородных объектов позволяют жить в комфорте даже вдалеке от централизованных коммуникаций. Нередко наряду с традиционными схемами используют альтернативные, основанные на получении энергии солнца.

Чтобы гелиосистема функционировала правильно, необходима грамотно составленная схема подключения солнечных батарей и комплект качественного оборудования.

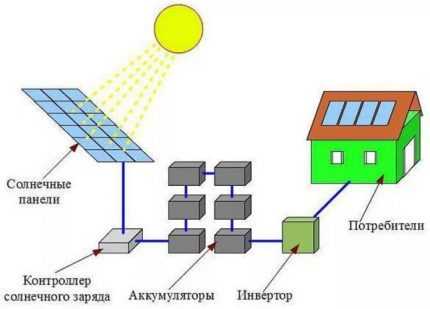

Схема устройства солнечной электростанции

Рассмотрим, как устроена и работает гелиосистема для загородного дома. Главное ее назначение – преобразовать энергию солнца в электричество 220 В, которое является основным источником питания для домашних электроприборов.

Основные части, из которых состоит СЭС:

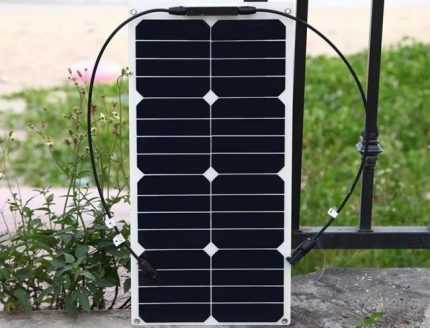

  1. Батареи (панели), преобразующие солнечное излучение в ток постоянного напряжения.
  2. Контроллер, регулирующий заряд АКБ.
  3. Блок аккумуляторных батарей.
  4. Инвертор, преобразующий напряжение АКБ в 220 В.

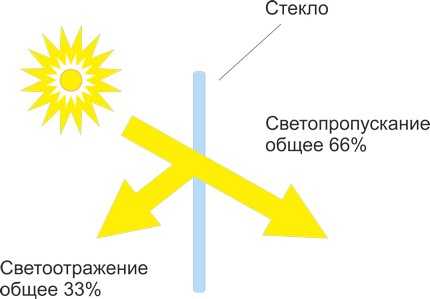

Конструкция батареи продумана таким образом, что позволяет оборудованию функционировать в различных погодных условиях, при температуре от -35ºС до +80ºС.

Выходит, что правильно установленные панели будут работать с одинаковой производительностью и зимой, и летом, но при одном условии – в ясную погоду, когда солнце отдает максимальное количество тепла. В пасмурную эффективность работы резко снижается.

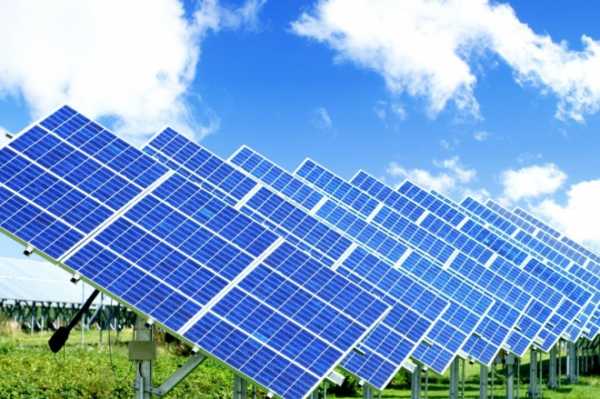

Вес одной батареи на 300 Вт равен 20 кг. Чаще всего панели монтируют на крышу, фасад или специальные стойки, установленные рядом с домом. Необходимые условия: разворот плоскости в сторону солнца и оптимальный наклон (в среднем 45° к поверхности земли), обеспечивающий перпендикулярное падение солнечных лучей.

При возможности устанавливают трекер, отслеживающий движение солнца и регулирующий положение панелей.

Контроллер выполняет насколько функций. Кроме основной – автоматической регулировки заряда АКБ, он контролирует подачу энергии от солнечных батарей, предохраняя тем самым аккумулятор от полной разрядки. При полном заряде контроллер автоматически отключает АКБ от системы. Современные устройства оборудованы панелью управления с дисплеем, показывающим напряжение батарей.

Для самодельных гелиосистем лучшим выбором являются гелевые аккумуляторы, отличающиеся сроком бесперебойного функционирования 10-12 лет. После 10-летней работы их емкость уменьшается примерно на 15-25 %. Это необслуживаемые и абсолютно безопасные устройства, не выделяющие вредных веществ.

Задача инвертеров — преобразовывать постоянное напряжение от АКБ в переменное напряжение 220 В. Они отличаются такими техническими характеристиками, как мощность и качество получаемого напряжения. Синусовое оборудование способно обслуживать наиболее «капризные» к качеству тока приборы – компрессоры, бытовую электронику.

Обзор бытовой СЭС:

Стоит знать, что бытовые электростанции способны обслуживать постоянно работающий холодильник, периодически запускаемый погружной насос, телевизор, систему освещения. Чтобы обеспечить энергией функционирование котла или даже микроволновки, потребуется более мощное и очень дорогое оборудование.

Существуют и другие, более сложные схемы, однако данное решение является универсальным и наиболее востребованным в быту.

Шаги подключения батарей к оборудованию СЭС

Подключение происходит поэтапно, обычно в следующем порядке: сначала соединяют контроллер с аккумулятором, затем контроллер с солнечными панелями, затем аккумулятор с инвертором, и уже в последнюю очередь делают разводку по потребителям.

Этап #1: к аккумулятору

Аккумуляторы занимают в сети четко определенное место. Они подключены к солнечным панелям не напрямую, а через контроллер, который регулирует их загрузку/разгрузку. С другой стороны аккумуляторный блок подсоединяют к инвертору, преобразующему ток. Таким образом, схема подключения солнечных батарей к аккумулятору выглядит следующим образом:

  • производим соединение аккумулятор/контроллер (затем контроллер/солнечные батареи),
  • соединяем аккумулятор и инвертор.

Возможны и другие варианты подключения, но данный является оптимальным, так как аккумулятор сохраняет незатраченную энергию, а при необходимости отдает ее потребителям.

Если одного аккумулятора недостаточно, приобретают несколько батарей с одинаковыми характеристиками. Их устанавливают в одном месте и подключают последовательно. Для удобства использования и обслуживания блоки устанавливают на металлическом стеллаже с полимерным покрытием.

Рассмотрим, как аккумулятор подключается к контроллеру и инвертору.

Следующий шаг – подключение контроллера к солнечным панелям, а аккумуляторного блока – к инвертору.

Этап #2: к контроллеру

Рассмотрим вариант, который часто используют на практике владельцы загородных домов. Они заказывают недорогое оборудование производства КНР на одной из интернет-площадок.

Подключение происходит в следующем порядке:

  • Сначала к контроллеру подключают блок аккумуляторных батарей. Это производится намеренно, чтобы проверить, как прибор выявит номинальное напряжение сети (стандартные значения – 12 В, 24 В). При соединении с АКБ используют первую пару клемм.
  • Затем присоединяют непосредственно солнечные панели
    , используя прилагающиеся к ним провода, а у контроллера – вторую пару клемм.
  • В последнюю очередь устанавливают оборудование для ночного освещения – именно для этого и предназначена третья пара клемм. Кроме низковольтного освещения, которое действует исключительно после наступления темноты и запитывается от АКБ, другое оборудование использовать нельзя.

При любом виде подключения необходимо следить за полярностью. Несоблюдение полярности приводит к мгновенной поломке контроллера, а также выходу из строя деталей солнечных панелей.

Контроллер и АКБ постоянно взаимодействуют. Например, во время пиковых нагрузок АКБ представляет собой буфер, осуществляющий защиту контроллера от выхода из строя. Эти два прибора, как и остальные элементы системы, нельзя рассматривать по отдельности. При сборке солнечной электростанции следует иметь в виду каждое устройство, даже если конкретное подключение его не касается.

Пошаговая инструкция по подключению солнечных панелей к контроллеру

Схема подключения солнечных батарей: к контроллеру, к аккумулятору и обслуживаемым системам
Схема подключения солнечных батарей к элементам гелиосистемы: аккумулятору, контроллеру, инвертору. Рекомендации по сборке системы и инструкции по подключению

Источник: sovet-ingenera.com


Как подключить Солнечные Панели (Схемы соединения)

Возможные варианты подключения солнечных панелей

При монтаже солнечных электростанций неизбежно возникает вопрос – как соединять солнечные панели и чем отличаются варианты подключения. Именно об этом мы и поговорим в этой статье.

Существуют 3 варианта соединения солнечных панелей между собой:

-Последовательно-параллельное соединение солнечных панелей

Для того чтобы разобраться чем они отличаются, обратимся к основным характеристикам солнечных панелей:

• Номинальное напряжение солнечной батареи – как правило 12В или 24В, но существуют и исключения
• Напряжение при пиковой мощности Vmp – напряжение при которой панель выдает максимальную мощность
• Напряжение холостого хода Voc – напряжение в отсутствии нагрузки (важно при выборе контроллера заряда АКБ)
• Напряжение максимальное в системе Vdc – определяет максимальное количество панелей объединенных вместе

• Ток Imp – ток при максимальной мощности панели
• Ток Isc – ток короткого замыкания, максимально возможный ток панели

Мощность солнечной панели определяется как произведение Напряжения и тока в точке максимальной мощности – Vmp* Imp

В зависимости от того какая схема подключения солнечных панелей выбрана, будут определяться характеристики системы солнечных панелей и подбираться соответствующий контроллер заряда.

Теперь предметно рассмотрим каждую схему соединения:

1) Последовательное соединение солнечных панелей

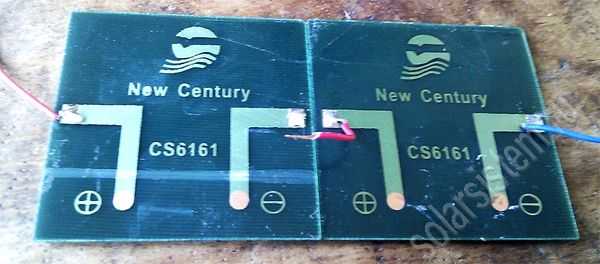

При таком соединении минусовая клемма первой панели соединяется с плюсовой клеммой второй, минусовая второй с клеммой третьей и так далее.

При последовательном соединении нескольких панелей, напряжение всех панелей будет складываться. Ток системы будет равен току панели с минимальным током. По этой причине не рекомендуется соединять последовательно панели с различным значением ток максимальной мощности, поскольку работать они будут не в полную силу.

Рассмотрим на примере:

Имеем 4 солнечных монокристаллических панели со следующими характеристиками:

• Номинальное напряжение солнечной батареи: 12В
• Напряжение при пиковой мощности Vmp: 18.46 В
• Напряжение холостого хода Voc: 22.48В
• Напряжение максимальное в системе Vdc: 1000В
• Ток в точке максимальной мощности Imp: 5.42А
• Ток короткого замыкания Isc: 5.65А

Соединив последовательно 4 таких панели мы получим на выходе номинальное напряжение 12В*4=48В. Напряжение холостого хода = 22,48В*4=89,92В и Ток в точке максимальной мощности равный 5,42А. Эти три параметра задают нам ограничения при выборе контроллера заряда.

2) Параллельное соединение солнечных панелей

В данном случае панели соединяются при помощи специальных Y – коннекторов. У таких коннекторов имеется два входа и один выход. К входам подключаются клеммы одинакового знака.

При таком соединении напряжение на выходе каждой панели будет равны между собой и равны напряжению на выходе из системы панелей. Ток от всех панелей будет складываться. Такое соединение позволяет, не поднимая напряжения увеличить ток от панелей.

Рассмотрим на примере все тех же 4х панелей:

Соединив параллельно 4 таких панели мы получим номинальное напряжение на выходе равное 12В, Напряжение холостого хода останется 22,48В, но ток при этом будет равен 5,42А*4=21,68А.

3) Последовательно-параллельное соединение солнечных панелей

Последний тип соединения объединяет в себе два предыдущих. Применяя данную схему соединения панелей, мы можем регулировать напряжение и ток на выходе из системы нескольких панелей, что позволит подобрать наиболее оптимальный режим работы всей солнечной электростанции.

В случае такого подключения соединенные последовательно цепочки панелей объединяют параллельно.

Вернемся к нашему примеру с 4мя панелями:

Соединив по 2 панели последовательно и затем объединим их соединив цепочки панелей параллельно мы получим следующее. Номинальное напряжение на выходе будет равно сумме двух последовательно соединенных панелей 12В*2=24В, напряжение холостого хода будет равно 22,48В*2=44,96В, а ток при этом будет равен 5,42А*2=10,84А.

Такое соединение позволит максимально сэкономить на покупке контроллера заряда, поскольку от него не потребуется выдерживать больших напряжений как в случае последовательного соединения или больших токов как в случае параллельного соединения. Именно поэтому соединяя панели между собой необходимо стремится к балансу между токами и напряжениями.

О том как подобрать контроллер заряда можно прочитать тут –

Калькулятор для подбора комплекта освещение и светофор на солнечной батарее

Значения терминов связанных с Альтернативной энергетикой

Как подключить Солнечные Панели (Схемы соединения)
Возможные варианты подключения солнечных панелей При монтаже солнечных электростанций неизбежно возникает вопрос &amp,ndash, как соединять солнечные панели и чем о.

Источник: oporasolar.ru


Аккумулятор – важное звено «солнечной» системы электроснабжения

Дата публикации: 25 октября 2013

Любая автономная система электроснабжения, питающаяся от солнечной энергии, включает в себя несколько обязательных элементов: солнечные панели или батареи, инвертор, контроллер заряда и разряда и, конечно, аккумулятор. О нем то и пойдет речь в нашей сегодняшней статье. Как известно, солнечные батареи предназначены для получения энергии из солнечного излучения, так вот аккумуляторы для солнечных батарей, выполняют иную функцию. Их первостепенная задача – это накопление электроэнергии и последующая ее отдача.

Главная техническая характеристика аккумулятора – его емкость. По этому показателю можно определить максимальное время работы системы электроснабжения в автономном режиме. Помимо емкости следует учитывать срок службы, максимальное количество циклов заряда-разряда, температурный диапазон работы и другие показатели. Средний срок службы аккумулятора составляет 5-10 лет. Эта цифра зависит от типа аккумулятора и условий его использования.

Типы аккумуляторов

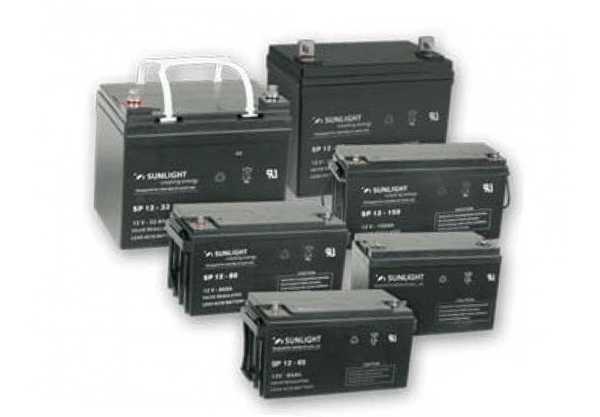

В солнечной энергетике наибольшей популярностью пользуется герметичный свинцово-кислотный аккумулятор, производимый с использованием 2 различных технологий:

  1. Gelled Electrolite.
  2. Absorptive Glass Mat.

Технология Gelled Electrolite стала применяться в конце 50-х годов. Она заключается в добавлении оксида 4-хвалетного кремния в электролит, что способствует переходу электролита в гелеобразное состояние. Этот метод позволяет достичь абсолютной герметичности батареи, а циркуляция газов осуществляется в многочисленных порах желеобразного электролита. Большой плюс гелевых аккумуляторов для солнечных батарей, производимых с применением технологии Gelled Electrolite, это отсутствие необходимости доливки воды в течение всей эксплуатации.

Технология Absorptive Glass Mat была разработана в 70-е годы. Она предполагает использование пористого стекловолоконного заполнителя-сепаратора. Его пропитывают электролитом и тем самым переводят в безжидкостное состояние. Дозируя количество электролита, добиваются того, чтобы заполненными оказались лишь мелкие поры, так как более крупные предназначаются для свободной циркуляции газов. AGM-батареи также не требуют дополнительного обслуживания.

Солнечные аккумуляторные батареи, производимые и по первой, и по второй технологии, обладают как достоинствами, так и недостатками. Узнать о них более подробно Вы сможете из таблиц 1 и 2.

Таблица 1. Преимущества

Таблица 2. Недостатки

Тонкости подключения

Первое с чем нужно определиться прежде, чем выбирать аккумулятор, — это требуемая емкость. Как правило, это значение выбирается с учетом среднесуточного потребления электроэнергии, не забывая при этом и про глубину разряда, которая должна составлять не более 50-70%. Правильный режим заряда/разряда – это главное условие, которое способно продлить срок службы аккумуляторов для солнечных батарей. Также следует помнить, что слишком большой ток заряда снижает количество содержащегося в АКБ электролита, что может привести к выходу из строя аккумуляторной батареи.

Наибольшее распространение получили «солнечные» аккумуляторы с рабочим напряжением в 12 В. Как правило, их используют для сборки аккумуляторных блоков требуемого напряжения, например 24 В, 48 В и т.д. Основные параметры такого блока:

  • рабочая емкость,
  • ток заряда,
  • ток разряда.

Аккумуляторный блок рекомендовано составлять, используя последовательную схему соединения. В этом случае общее рабочее напряжение блока будет равняться сумме рабочих напряжений каждого подключенного аккумулятора.

Если же АКБ соединяются параллельно, то суммироваться будет не напряжение, а емкость. Напряжение же в этом случае останется неизменным. Но прежде, чем подключать батареи параллельно, необходимо выровнять на них напряжение.

Следующее условие – это температурный режим. Практически все АКБ для солнечной батареи способны выдерживать как низкие, так и очень высокие температуры. Но не стоит злоупотреблять этим, ведь увеличение температуры АКБ на 10°С приводит к ускорению всех химических процессов в 2 раза. А при заряде разница температур окружающей среды и батареи составляет 10-15°С, объясняется это процессом рекомбинации кислорода. Решить эту проблему поможет естественный обдув аккумуляторной батареи. Соблюдение всех правил – это залог долгой эксплуатации аккумулятора, об этом следует помнить.

Рекомендуемая схема подключения

Использование солнечной батареи, у которой максимальное значение генерируемого тока примерно равно току зарядки аккумулятора, позволяет автоматически заряжать АКБ при освещении. В этом случае следует предусмотреть некоторые правила подключения солнечной батареи к аккумулятору. Схема приведена на рисунке ниже.

Первое, что необходимо учесть – это подключение аккумулятора через диод (на схеме VD1). Такой способ поможет решить сразу 2 проблемы:

  1. При плохом освещении напряжение солнечной батареи может стать ниже, чем напряжение на аккумуляторе. Без диода это приведет к разряду аккумулятора через внутреннее сопротивление солнечной панели вместо заряда.
  2. Применение диода исключает необходимость отключения солнечной батареи от аккумулятора в темное время суток.

Помимо диода рекомендуется последовательное подключение миллиамперметра к солнечной батарее. Он позволяет определить ток какой величины потребляет аккумулятор солнечной энергии. Так вы сможете без проблем узнать, работает солнечная панель или нет. Если же Вы планируете использовать аккумулятор во время его зарядки или подзарядки, позаботьтесь о подключении в схему буферного конденсатора (на схеме С1).

Статью подготовила Абдуллина Регина

Аккумулятор – важное звено «солнечной» системы электроснабжения
Аккумулятор – важное звено «солнечной» системы электроснабжения Дата публикации: 25 октября 2013 Любая автономная система электроснабжения, питающаяся от солнечной энергии, включает в себя

Источник: altenergiya.ru


Схема подключения солнечной батареи

Если вы планируете сделать независимое освещение своего участка, тогда вам необходимо использовать солнечные батареи. Во время их установки вам обязательно необходимо разобраться с конструкцией этого устройство. Схема подключения солнечной батареи поможет справиться с е установкой.

Если вы впервые занимаетесь ее подключением, тогда этот момент может вызвать ряд вопросов. Чтобы читатели поняли, как подключить солнечную батарею к домашней сети наш сайт «Все-электричество» предоставил подробные схемы по ее подключению. Здесь мы рассмотрим только эффективные схемы подключения солнечных батарей загородного дома.

Схема подключения солнечной батареи

Перед ее подключением вам обязательно необходимо определиться из чего она состоит. К основным элементам устройства относят:

  1. Специальные батареи, которые будут поглощать свет. Эти устройства позволяют преобразить свет в электрическую энергию.
  2. Контроллер заряда. Это устройство будет следить за уровнем заряда в аккумуляторах. Если они будут заряжены, тогда контроллер просто отключит заряд. Если заряд начнет падать, тогда контроллер возобновит свою работу.
  3. Аккумулятор. Это устройство будет наполняться сгенерированной энергией.
  4. Инвертор. Это устройство способно преобразовывать заряд. На выходе вы сможете получить 220 Вольт.

Важно знать! Между всеми устройствами вам необходимо установить предохранители. Они позволят защитить вашу систему от короткого замыкания.

Если вы желаете воспользоваться простым вариантом подключения, тогда схема подключения солнечных батарей к контроллеру, аккумулятору, инвертору и нагрузке будет выглядеть следующим образом:

Как видите, эта схема считается достаточно простой. Выполнить ее может практически каждый. Во время подключения конструкции вам необходимо будет соблюдать полярность. Если вы желаете использовать электроэнергию солнца и стационарную сеть дома, тогда схема подключения солнечных батарей будет выглядеть следующим образом:

Теперь мы расскажем, как правильно соединить панели солнечной батареи между собой. Благодаря этому ваша конструкция прослужит длительное время. Если вам будет интересно, тогда можете прочесть про схему подключения реле напряжения.

Если вы желаете подключить одну панель, тогда у вас не возникнет никаких вопросов. Если необходимо выполнить подключение нескольких солнечных батарей, тогда необходимо воспользоваться одной из следующих схем соединения солнечных панелей:

  • Параллельная. Если вы планируете использовать этот способ, тогда вам необходимо будет соединить одноименные клеммы друг с другом. В результате этого напряжение останется прежним.
  • Последовательная. Здесь плюс первой панели вам необходимо будет подключить к минусу второй. Этот процесс считается достаточно простым, но вам необходимо помнить, что на выходе вы сможете получить 24 Вольта.
  • Смешанная. Эта схема подключения солнечных панелей позволяет соединять между собою несколько групп батарей. Все устройства внутри группы вам необходимо будет подключать параллельно. Затем провести соединение можно будет последовательно. На схеме ниже вы сможете наглядно увидеть этот процесс.

Это вся информация, которую мы хотели предоставить вашему вниманию о схеме подключения солнечных батарей загородного дома к электрической сети переменного тока. Как видите, разводку проводов сможет выполнить даже начинающий электрик. Надеемся, что наша информация будет полезной.

Схема подключения солнечной батареи
Схема подключения солнечной батареи. Здесь вы узнаете о способах подключения солнечной батареи. Как выполнить соединение солнечных батарей самостоятельно.

Источник: vse-elektrichestvo.ru

avtonomny-dom.ru

Аккумуляторы для солнечных батарей и правила их подключения

Любая автономная система электроснабжения, питающаяся от солнечной энергии, включает в себя несколько обязательных элементов: солнечные панели или батареи, инвертор, контроллер заряда и разряда и, конечно, аккумулятор. О нем то и пойдет речь в нашей сегодняшней статье. Как известно, солнечные батареи предназначены для получения энергии из солнечного излучения, так вот аккумуляторы для солнечных батарей, выполняют иную функцию. Их первостепенная задача – это накопление электроэнергии и последующая ее отдача.

Главная техническая характеристика аккумулятора – его емкость. По этому показателю можно определить максимальное время работы системы электроснабжения в автономном режиме. Помимо емкости следует учитывать срок службы, максимальное количество циклов заряда-разряда, температурный диапазон работы и другие показатели. Средний срок службы аккумулятора составляет 5-10 лет. Эта цифра зависит от типа аккумулятора и условий его использования.

Типы аккумуляторов

В солнечной энергетике наибольшей популярностью пользуется герметичный свинцово-кислотный аккумулятор, производимый с использованием 2 различных технологий:

  1. Gelled Electrolite.
  2. Absorptive Glass Mat.

Технология Gelled Electrolite стала применяться в конце 50-х годов. Она заключается в добавлении оксида 4-хвалетного кремния в электролит, что способствует переходу электролита в гелеобразное состояние. Этот метод позволяет достичь абсолютной герметичности батареи, а циркуляция газов осуществляется в многочисленных порах желеобразного электролита. Большой плюс гелевых аккумуляторов для солнечных батарей, производимых с применением технологии Gelled Electrolite, это отсутствие необходимости доливки воды в течение всей эксплуатации.

Технология Absorptive Glass Mat была разработана в 70-е годы. Она предполагает использование пористого стекловолоконного заполнителя-сепаратора. Его пропитывают электролитом и тем самым переводят в безжидкостное состояние. Дозируя количество электролита, добиваются того, чтобы заполненными оказались лишь мелкие поры, так как более крупные предназначаются для свободной циркуляции газов. AGM-батареи также не требуют дополнительного обслуживания.

Солнечные аккумуляторные батареи, производимые и по первой, и по второй технологии, обладают как достоинствами, так и недостатками. Узнать о них более подробно Вы сможете из таблиц 1 и 2.

Таблица 1. Преимущества

AGM технологияGEL технология
Абсолютно герметичная конструкция исключает возможность утечки кислоты и коррозии клемм, а также позволяет монтировать АКБ в любом положении, за исключением вверх дном.Допускается установка аккумулятора на боковую поверхность и вверх дном.
Являются более устойчивыми к глубоким разрядам.
Исключена возможность взрыва и выделения газов, но при условии правильной зарядки.Стабильная работа при повышенной влажности и высоком уровне вибрации.
Стабильная работа батареи при температуре ниже -30°С.Возможность эксплуатации при температурном режиме выше +50°С и ниже -35°С, а также вблизи чувствительных электронных устройств.
Увеличение срока службы за счет повышенной виброустойчивости.Увеличение срока службы за счет использования активного материала, увеличивающего емкость аккумуляторной батареи.
Время полной зарядки аккумулятора в 7 раз меньше, чем время зарядки обычной свинцово-кислотной АКБ.Минимальная цена в категориях «Цена/Количество месяцев службы» и «Цена/Число циклов».

Таблица 2. Недостатки

AGM технологияGEL технология
Из-за меньшего количественного содержания электролита обладают повышенной чувствительностью к превышению зарядного напряженияВ сравнении с классическими аккумуляторами гелевые АКБ имеют худшие показатели нагрузочных характеристик

Тонкости подключения

Первое с чем нужно определиться прежде, чем выбирать аккумулятор, — это требуемая емкость. Как правило, это значение выбирается с учетом среднесуточного потребления электроэнергии, не забывая при этом и про глубину разряда, которая должна составлять не более 50-70%. Правильный режим заряда/разряда – это главное условие, которое способно продлить срок службы аккумуляторов для солнечных батарей. Также следует помнить, что слишком большой ток заряда снижает количество содержащегося в АКБ электролита, что может привести к выходу из строя аккумуляторной батареи.

Наибольшее распространение получили «солнечные» аккумуляторы с рабочим напряжением в 12 В. Как правило, их используют для сборки аккумуляторных блоков требуемого напряжения, например 24 В, 48 В и т.д. Основные параметры такого блока:

  • рабочая емкость;
  • ток заряда;
  • ток разряда.

Аккумуляторный блок рекомендовано составлять, используя последовательную схему соединения. В этом случае общее рабочее напряжение блока будет равняться сумме рабочих напряжений каждого подключенного аккумулятора.

Если же АКБ соединяются параллельно, то суммироваться будет не напряжение, а емкость. Напряжение же в этом случае останется неизменным. Но прежде, чем подключать батареи параллельно, необходимо выровнять на них напряжение.

Следующее условие – это температурный режим. Практически все АКБ для солнечной батареи способны выдерживать как низкие, так и очень высокие температуры. Но не стоит злоупотреблять этим, ведь увеличение температуры АКБ на 10°С приводит к ускорению всех химических процессов в 2 раза. А при заряде разница температур окружающей среды и батареи составляет 10-15°С, объясняется это процессом рекомбинации кислорода. Решить эту проблему поможет естественный обдув аккумуляторной батареи. Соблюдение всех правил – это залог долгой эксплуатации аккумулятора, об этом следует помнить.

Рекомендуемая схема подключения

Использование солнечной батареи, у которой максимальное значение генерируемого тока примерно равно току зарядки аккумулятора, позволяет автоматически заряжать АКБ при освещении. В этом случае следует предусмотреть некоторые правила подключения солнечной батареи к аккумулятору. Схема приведена на рисунке ниже.


Первое, что необходимо учесть – это подключение аккумулятора через диод (на схеме VD1). Такой способ поможет решить сразу 2 проблемы:

  1. При плохом освещении напряжение солнечной батареи может стать ниже, чем напряжение на аккумуляторе. Без диода это приведет к разряду аккумулятора через внутреннее сопротивление солнечной панели вместо заряда.
  2. Применение диода исключает необходимость отключения солнечной батареи от аккумулятора в темное время суток.

Помимо диода рекомендуется последовательное подключение миллиамперметра к солнечной батарее. Он позволяет определить ток какой величины потребляет аккумулятор солнечной энергии. Так вы сможете без проблем узнать, работает солнечная панель или нет. Если же Вы планируете использовать аккумулятор во время его зарядки или подзарядки, позаботьтесь о подключении в схему буферного конденсатора (на схеме С1).

Статью подготовила Абдуллина Регина

Небольшое видео о параллельном и последовательном подключении батарей:

altenergiya.ru

Схемы монтажа и способы подключения солнечных батарей

Альтернативный источник энергии на базе солнечных батарей – отличный вариант для организации независимого энергоснабжения. Он обеспечит высокую энергетическую эффективность не только в знойные деньки, но и в пасмурную погоду. Было бы неплохо иметь такое устройство у себя дома, не так ли?

Для этого нужно лишь грамотно подобрать технические компоненты и произвести монтаж. Сделать это может каждый, зная схемы и способы подключения солнечных батарей. Мы расскажем, как сооружается производительная система, перерабатывающая “зеленую энергию” в электричество, необходимое для питания бытового оборудования.

Кроме того, вы узнаете, как выбрать место для установки гелиопанелей и как совместить их со стационарной электросетью. Полезные советы и важные рекомендации окажут действенную помощь домашним мастерам. Для упрощения восприятия приведены тематические фотографии, схемы и видеоролики.

Содержание статьи:

Устройство солнечной батареи

Планируя выполнить подключение солнечных панелей собственноручно, необходимо иметь представление, из каких элементов состоит система.

Солнечные панели состоят из комплекта , основное предназначение которых – преобразовывать солнечную энергию в электрическую. Сила тока системы зависит от интенсивности света: чем ярче излучения, тем больший ток генерируется.

Помимо солнечного модуля в устройство такой электростанции входят фотоэлектрические преобразователи – контроллер и инвертор, а также подключенные к ним аккумуляторы

Основными конструктивными элементами системы выступают:

  • Солнечная батарея – преобразует солнечный свет в электрическую энергию.
  • Аккумулятор – химический источник тока, который накапливает сгенерированную электроэнергию.
  • Контроллер заряда – следит за напряжением аккумуляторов.
  • Инвертор, преобразующий постоянное электрическое напряжение аккумуляторной батареи в переменное 220В, которое необходимо для функционирования системы освещения и работы бытовой техники.
  • Предохранители, устанавливаемые между всеми элементами системы и защищающие систему от короткого замыкания.
  • Комплект коннекторов стандарта МС4.

Помимо основного предназначения контроллера – следить за напряжением аккумуляторов, устройство по мере необходимости отключает те или иные элементы. Если показатель на клеммах аккумулятора в дневное время достигает отметки в 14 Вольт, что указывает на их перезарядку, контроллер прерывает зарядку.

В ночной период, когда показатель напряжения аккумуляторов достигает предельно низкой отметки в 11 Вольт, контроллер останавливает работу электростанции.

Где лучше установить панели?

Первое, что необходимо сделать перед тем, как установить и подключить солнечную батарею – определиться с местом размещения агрегата.

Для установки фотоэлектрических модулей удобно использовать стационарные конструкции, выполненные из металлических профилей, либо же более модернизированные поворотные аналоги

Солнечные батареи можно размещать практически в любой хорошо освещаемой точке:

  • на крыше загородного коттеджа;
  • на балконе многоквартирного дома;
  • на прилегающей к дому территории.

Главное – обеспечить необходимые условия для получения максимальной выработки электроэнергии. Одним из таковых является ориентация и угол наклона относительно горизонта. Так светопоглощающая поверхность агрегата должна быть направлена в южную сторону.

В идеале солнечные лучи должны падать на нее под 90°. Чтобы добиться этого эффекта, необходимо подобрать оптимальный угол уклона в зависимости от климатических условий региона. Для каждого региона этот показатель свой.

Чтобы обеспечить максимальную производительность солнечных батарей, угол наклона устройств рекомендуется менять 2-4 раза в год: 18 апреля, 24 августа, 7 октября и 5 марта

К примеру, в московском регионе угол наклона размещения поверхности солнечных батарей для летних месяцев составляет 15-20°, а в зимние месяцы изменяется до отметки в 60-70°.

При размещении солнечных батарей на прилегающей к дому территории, панели лучше приподнять над поверхностью почвы как минимум на полметра – на случай выпадения большого количества снега. Такое решение правильно и в том плане, что обеспечивает достаточное расстояние для циркуляции воздуха.

Стоит помнить, что даже небольшая тень пагубно влияет на выработку электричества агрегатом. Панели нужно размещать лишь в местах, которые не подвержены даже малейшему затенению.

Некоторые «умельцы» с целью защиты батарей устанавливают сверху панелей дополнительное стекло, но даже при видимой прозрачности стеклянная прослойка способна снизить КПД панелей на 30%

Существует несколько способов фиксации панелей:

  • посредством задействования прижимных фиксаторов;
  • путем болтового соединения через сквозные отверстия, расположенные в нижней части рамки.

Опорная конструкция должна быть выполнена из корозионностойких материалов. Независимо от способа монтажа в конструкцию панелей нельзя самостоятельно вносить изменения и просверливать дополнительные отверстии.

Задача домовладельца – поддерживать панели в чистом виде. Скопления на экране пыли, снега и птичьего помета как минимум на 10% уменьшает количество электроэнергии, произведенной системой.

Варианты соединения гелиобатарей

Солнечные батареи состоят из нескольких отдельных панелей. Чтобы увеличить выходные параметры системы в виде мощности, напряжения и тока, элементы присоединяют друг к другу, применяя законы физики.

Соединение нескольких панелей между собой можно выполнить, применив одну из трех схем монтажа солнечных батарей:

  • параллельная;
  • последовательная;
  • смешанная.

Параллельная схема предполагает подключение одноименных клемм друг к другу, при котором элементы имеют два общих узла схождения проводников и их разветвления.

При параллельной схеме «плюсы» соединяются с «плюсами», а «минусы» с «минусами», в результате чего выходной ток увеличивается, а напряжение на выходе остается в пределах 12 Вольт

Величина максимально возможного тока на выходе при параллельной схеме прямо пропорциональна . Принципы расчета количества приведены в рекомендуемой нами статье.

Последовательная схема предполагает подключение противоположных полюсов: «плюс» первой панели к «минусу» второй. Оставшийся незадействованный «плюс» второй панели и «минус» первой батареи подключают к расположенному дальше по схеме контроллеру.

Такой вид соединения создает условия для протекания электрического тока, при котором остается единственный путь для передачи энергоносителя от источника к потребителю.

При последовательной схеме подключения напряжение на выходе увеличивается и достигает отметки в 24 Вольт, чего бывает достаточно для запитки портативной техники, светодиодных ламп и некоторых электроприемников

Последовательно-параллельную или смешанную схему чаще всего используют при необходимости соединения нескольких групп батарей. Посредством применения этой схемы на выходе можно увеличить и напряжение и ток.

Такой вариант выгоден и в том плане, что в случае выхода из строя одного из конструктивных элементов системы, другие связующие цепи продолжают функционировать. Это существенно повышает надежность работы всей системы.

При последовательно-параллельной схеме подключения напряжение на выходе достигает отметки, характеристики которой наиболее подходят для решения основной массы бытовых задач

Принцип сборки комбинированной схемы построен на том, что устройства внутри каждой группы соединяются параллельно. А подключение всех групп в одну цепь осуществляется последовательно.

Комбинируя разные типы соединений, не составит труда собрать батарею с необходимыми параметрами. Главное – число соединенных элементов должно быть таким, чтобы подводимое к аккумуляторам рабочее напряжение с учетом его падения в зарядной цепи превышало напряжение самих , а нагрузочный ток батареи при этом обеспечивал необходимую величину зарядного тока.

Схема сборки солнечной электросистемы

Подключение солнечных панелей осуществляется посредством задействования встроенных соединительных проводов сечением в 4 мм2. Лучше всего для этой цели подходят одножильные медные провода, изоляционная оплетка которых устойчива к ультрафиолетовому излучению.

В случае использования провода, изоляция которого не устойчива к воздействию УФ-лучей, его наружную прокладку рекомендуется выполнять гофрорукаве.

Конец каждого провода соединен с разъемом стандарта МС4 посредством пайки или обжима, благодаря чему обеспечивается герметичное соединение

Независимо от выбранной схемы перед в обязательном порядке необходимо проверить правильность электромонтажа.

При подключении панелей не рекомендуется превышать технические требования по допустимому току и максимальному напряжению других устройств. Важно придерживаться указанных производителем технических требований контроллера заряда и инвертора.

Стандартная схема сборки самой простой солнечной электростанции выглядит следующим образом.

Схема подключения панелей к аккумулятору, инвертору и контроллеру имеет простое исполнение, а потому особых сложностей в подключении не вызывает

Чтобы избежать поломки , при подключении элементов системы важно соблюдать последовательность.

Монтажные работы выполняют в несколько этапов:

  1. Аккумулятор подключают к контроллеру, задействуя для этого соответствующие разъемы и не забывая соблюдать полярность.
  2. К контроллеру через разъемы при соблюдении все той же полярности присоединяют солнечную батарею.
  3. К разъемам контроллера подключают нагрузку в 12 В.
  4. Если необходимо преобразовать электрическое напряжение с 12 до 220 В, то в схему включают инвертор. Его подключают только к аккумулятору и ни в коем случае не напрямую к контроллеру.
  5. К свободному выходу инвертора подключают электроприборы, рассчитанные на напряжение в 220 В.

Выполнив соединение, нужно проверить полярность и измерить напряжение холостого хода панелей. Если показатель отличается от паспортного значения – соединение выполнено неправильно.

Для подключения устройства к системе нет необходимости вскрывать распаечную монтажную коробку – все соединительные разъемы расположены в доступности

На завершающем этапе солнечную батарею необходимо заземлить. Чтобы минимизировать вероятность короткого замыкания, в местах соединения между аккумулятором, инвертором и контроллером устанавливают предохранители.

Желающим соорудить солнечную батарею собственноручно поможет информация, приведенная .

Подключение разнонаправленных элементов

Применяя последовательную схему монтажа солнечных батарей, чтобы не снизить эффективность работы устройств, все панели общей цепи следует размещать под одним углом и на одной плоскости.

Если же панели будут располагаться в различных плоскостях, это может привести к тому, что ближняя или более освещенная станет работать мощнее расположенных чуть дальше.

Это значит, что ближняя панель будет генерировать электричество, часть которого будет отходить для нагрева дальних панелей. И причина кроется в том, что ток течет по пути наименьшего сопротивления. Чтобы минимизировать потери, для каждой панели лучше задействовать отдельный контроллер.

Основные требования при задействовании контроллера – мощность подключаемых панелей свыше 1 кВт и удаленность между батареями на достаточно большое расстояние

Решить вопрос можно и путем установки отсекающих диодов. Их размещают внутри между пластинами. Благодаря этому, выдавая максимальный показатель мощности, пластины не перегреваются.

Немаловажное значение имеет и падение напряжения в соединениях, а также самих проводах низковольтной части системы.

Таблица несоответствия передаваемой мощности сечению провода, красным указывающая параметры, при которых возникает риск сильного пожароопасного нагрева

В качестве примера может служить тот факт, что на метровый отрезок кабеля сечением 4 мм2 при прохождении тока показателем 80А (напряжение 12 В) значения падают на 3,19%, что составляет 30,6 Вт. При задействовании скруток падение напряжения может варьироваться в пределах от 0,1 до 0,3 В.

Совмещение гелиоэнергии и стационарной сети

Планируя использовать электроэнергию от солнца параллельно с обустроенной централизованной стационарной сетью, схему подключения делают несколько иной. И основная причина такого решения в том, что у частного потребителя нет возможности «сбрасывать» оставшуюся энергию.

А это может спровоцировать перепады напряжения длительностью до одной секунды.

При совмещении солнечной электроэнергии со стационарной централизованной сетью руководствуются все тем же правилом: чем больше источников подключается, тем сложнее становится схема

Согласно выше приведенной схеме, напряжение от гелиополя первым делом направляется в сторону АКБ, а уже оттуда и передается на нагрузку.

Проектируя такой вариант монтажа в расчет стоит брать два вида нагрузки:

  • не резервируемая – свет в доме, бытовая техника и пр.;
  • резервируемая – аварийное освещение, холодильник, электрический котел.

Учитывайте: чем больше емкость аккумулятора, тем больше проработают в автономном режиме резервируемые электроприборы.

Выбирая такой способ генерации энергии в сеть, будьте готовы к тому, что придется оформлять разрешение в местных энергосетях.

Несмотря на то, что вырабатывают напряжение, качество которого порой выше того, что в централизованной сети, местные энергосети не дают добро на то, чтобы электросчетчик вращался в обратную сторону.

По этой причине согласно схеме солнечные инверторы прекращают работу в момент пропадания напряжения в сети. А резервируемая нагрузка начинает «запитываться» от АКБ.

Выводы и полезное видео по теме

Авторы видеоматериала, который предоставлен ниже, делятся личным опытом и разбирают нюансы монтажа гелиопанелей.

Видео #1. Пример сборки и монтажа системы заводского образца:

Видео #2. Как правильно установить панели:

Ничего сложного в процессе соединения нескольких панелей с другими элементами системы нет. Но для начинающего мастера процесс может стать затруднительным. Поэтому при отсутствии опыта в расчетах и навыков монтажа стоит обратиться к специалисту, владеющему необходимыми знаниями.

Хотите рассказать, как собирали собственную солнечную электростанцию для дачи или загородного дома? Возможно, вам известны тонкости процесса, не описанные в статье? Пишите, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, делитесь мнением и фото по теме статьи.

sovet-ingenera.com

Принцип работы и схема подключения солнечных батарей

Солнце — бесплатный источник энергии, способный обеспечить электричеством целые города. Это один из самых доступных ресурсов, которые можно применять практически везде. О солнечных батареях заговорили еще в прошлом веке, а впервые фотоэффект отрыл А.Г. Столетов 26 февраля 1888 г. Энергию нашей звезды используют промышленно и стационарно: снабжают электричеством целые кварталы, загородные дома, освещают беседки, тем более, что устройство бытовых солнечных батарей довольно простое.

Что представляет собой бытовая солнечная батарея?

Чтобы понять, подходит ли гелиостанция для ваших нужд, надо понимать, что такое бытовая солнечная батарея. Само устройство состоит из:

  • солнечных панелей
  • контроллера
  • аккумулятора
  • инвертора

Если устройство предназначено для отопления дома, в комплект будут также включены:

  • бак
  • насос
  • комплект автоматики

Солнечные панели — прямоугольники 1х2 м либо 1,8х1,9 м. Для обеспечения электричеством частного дома с 4-мя жильцами надо 8 панелей (1х2 м) либо 5 панелей (1,8х1,9 м). Устанавливают модули на крышу с солнечной стороны. Угол наклона крыши 45° с горизонтом. Существуют вращающиеся солнечные модули. Принцип работы солнечной батареи с поворотным механизмом аналогичен стационарной, но панели поворачиваются вслед за солнцем благодаря фоточувствительным датчикам. Стоимость их выше, но КПД достигает 40%.

Конструкция стандартных солнечных батарей следующая. Фотоэлектропреобразователь состоит из 2 слоев n и p типа. n-слой изготавливают на основе кремния и фосфора, что приводит к избытку электронов. p-слой делают из кремния и бора, в результате чего образуется избыток положительных зарядов («дыр»). Слои помещают между электродов в таком порядке:

  • покрытие против бликов
  • катод (электрод с отрицательным зарядом)
  • n-слой
  • тонкий разделительный слой, препятствующий свободному переходу заряженных частиц между слоями
  • p-слой
  • анод (электрод с положительным зарядом)

Фотоэлектрические модули производят с поликристаллической и монокристаллической структурами. Первые отличаются большим КПД и высокой стоимостью. Вторые – дешевле, но менее эффективны. Мощности поликристаллических достаточно для освещения/отопления дома. Монокристаллические используются для генерации малых порций электричества (в качестве резервного источника энергии). Существуют гибкие солнечные батареи на основе аморфного кремния. Технология находится в процессе модернизации, т.к. КПД аморфной батареи не превышает 5%.

Принцип работы солнечных батарей

Принцип работы солнечных батарей следующий. Поток света падают на слой полупроводника, выбивая из него электроны. Снабженные дополнительной энергией электроны, проскакивают через разделительный слой, попадая в p-слой; дырки перескакивают в n-слой. Это приводит к образованию разности потенциалов т.е. постоянному напряжению. Если к такому модулю подключить нагрузку, по цепи пойдет постоянный электрический ток напряжением 12 В или 24 В.

Важно! Постоянный ток годится лишь для питания светодиодов. Если нагрузка — электрические приборы перед ней включают инвертер — устройство для преобразования постоянного тока в 12 В или 24 В в переменный напряжением 220В.

Напряжение, образующееся на фотоэлектрическом элементе, подается на контроллер. Его назначение – распределение энергии, полученной от солнечных панелей. В зависимости от потребления, контроллер направляет поток заряженных частиц на нагрузку либо в аккумуляторы. Различают контроллеры:

  • On\Off – блокирует поступление тока в аккумулятор при достижении 100% заряда, устаревшая модель
  • ШИМ – заряжает аккумуляторы на 100%, автоматически переключая режимы заряда, потери энергии до 40%
  • MPPT – смарт устройство, распределяющее напряжение между потребителем и аккумулятором путем сравнения напряжений в каждый из моментов времени до полной зарядки АКБ; имеет максимальное КПД

Принцип работы подключения: с контроллера часть энергии поступает в аккумулятор. Другая часть напряжения идет напрямую на инвертер, далее потребителю. С аккумулятора ток проходит через инвертер, далее подается потребителю. Аккумулятор и инвертер заземляют. Кратко, соединение солнечных батарей таково:

  • солнечная панель
  • контроллер
  • аккумулятор
  • инвертер
  • резервируемая нагрузка (холодильник, водяной насос, отопительная система, камеры видеонаблюдения, аварийные осветительные приборы)
  • не резервируемая нагрузка (прочие электроприборы и освещение, не влияющие на жизнеобеспечение)

Возможна схема подключения солнечных батарей без аккумулятора. В этом случае, ток от фотоэлектрических панелей добавляется в сеть переменного тока от магистрального подключения. В первую очередь расходуется электричество от солнечной батареи, но при отключении магистрального тока, использование солнечной установки не возможно.

Схема подключения солнечных батарей

Существует 2 способа, как можно подключить солнечную панель: параллельный и последовательный. При параллельном соединении, положительную клемму одного модуля соединяют с положительной клеммой другого, отрицательную – с отрицательной. Так соединяют необходимое количество элементов. Последний проводами соединяют с контроллером. Параллельное соединение дает напряжение в 220 В, но увеличивает выходную мощность.

Рассмотрим, как подключить солнечную батарею, если необходимо снять большее напряжение (например, 24 В). Для этого используется последовательное соединение солнечных модулей. В этом случае панели между собой соединяют так: положительную клемму первого модуля подключают к отрицательной клемме второго модуля. Такое подключение допускает любое количество элементов. Оставшиеся свободные провода выводят на контроллер. Как и при параллельном способе, последовательно подключать элементы не сложно.

Существует иной способ, подключения солнечной батареи. Последовательно-параллельный метод — комбинация из последовательно соединенных параллельным соединением групп элементов. Принцип работы данной схемы подключения аналогичен прочим, но позволяет одновременно регулировать выходную мощность и выходное напряжение.

Подключая солнечные батареи, необходимо купить подходящий аккумулятор. Если их несколько, устройства объединяют в цепи:

  • параллельно, что сохраняет величину напряжения и увеличит емкость
  • последовательно, что не дает увеличение емкости, но напряжение системы будет складываться из напряжения всех аккумуляторов
  • последовательно-параллельно — параллельное включение аккумуляторов внутри групп с дальнейшим последовательным подключением этих групп; данная схема увеличивает емкость (она равна суммарной емкости параллельно подключенных аккумуляторов) и напряжение (суммарное напряжение складывается из напряжений всех подключенных последовательно групп)

Аккумуляторы для гелиостанций должны отвечать ряду требований:

  1. простота эксплуатации
  2. широкий диапазон рабочих температур
  3. способность переносить большое количество разрядов/зарядов
  4. должны быть адаптированы для заряда током большой мощности
  5. низкий уровень саморазряда
  6. большая емкость (минимальная емкость должна быть равна количеству заряда, достаточному для поддержания резервируемых нагрузок в течение 4 часов+35% от этой емкости)

В зависимости от устройства аккумуляторы подразделяются на:

  • АСБ (автомобильные) применяются в основном для маломощного уличного освещения, выделяют вредные вещества (устанавливаются только в обособленных от жилья, хорошо вентилируемых помещениях) и быстро выходят из строя
  • литий-железо-фосфатные – энергоемкие, но дорогие; плохо переносят перегрев; в гелиосистемах применяются редко
  • свинцово-кислотные с жидким электролитом – долговечны, надежны, дорогие; подходят для мощных систем
  • свинцово-кислотные AGM (вместо жидкого электролита, стекловолокно пропитанное электролитом) – долговечнее обычных кислотных, заряжаются малыми токами, чувствительны к избыточному заряду, требует наличие смарт-контроллера
  • свинцово-кислотные GEL (серная кислота находится в связном состоянии благодаря оксиду кремния) – аналогичны AGM
  • щелочные – выдерживают глубокий заряд большими токами, но систематически теряют емкость.

Гелиосистемы не имеют повсеместного распространения, из-за высокой цены. Но ученые ведут разработки, направленные на удешевление конструкций и широкое внедрение станций, принцип работы которых основан на использовании энергии солнца. Принцип действия солнечных батарей позволяет применять их в качестве основного или дополнительного источника энергии практически в любой точке планеты.

svetuvas.ru

Как подключить солнечную батарею

Подключение солнечных панелей. Схема подключения солнечных батарей.

Солнечные батареи могут обеспечить электроэнергией в условиях, когда нет возможности подключения с сети электропитания.

В этой статье мы рассмотрим, как правильно подключить солнечную панель для питания бытовых электроприборов.

Как подключить солнечную батарею.

Самая простая схема подключения солнечной батареи состоит из элементов:

  • Солнечной панели.
  • Контроллера заряда аккумулятора.
  • Аккумулятора.
  • Инвертора.
  • Соединительных проводов.

Солнечные батареи.

При покупке солнечной панели следует знать, что солнечные панели бывают двух видов:

  • Поликристаллические.
  • Монокристаллические.

В чём же их отличие? Панели отличаются между собой по технологии производства так называемых солнечных элементов, из которых, и состоит солнечная панель.

У поликристаллической панели активная поверхность синего цвета, а у монокристаллической панели черного, с характерными углами.

Какая панель лучше?

Поликристалл однозначно лучше, так как он работает эффективнее при пасмурной погоде и слабом солнечном свете. Монокристаллические панели имеют меньшую площадь при одинаковых мощностях с поликристаллической панелью, поэтому в пасмурную погоду монокристаллические панели работают менее эффективно.

Наиболее чаще применяются 12 вольтовые панели, которые удобней адаптировать с 12 вольтовыми аккумуляторами. Обычно под значением 12V панель подразумевается 17V — 18V, это нужно для того чтобы когда панель в пасмурную погоду производит меньшее энергии она смогла компенсировать падение напряжения.

Солнечные панели при изготовлении уже имеют подключённые диоды Шоттки, которые защищают солнечные элементы от выхода из строя в момент, когда панель перестаёт генерировать электроэнергию и становится сама потребителем электроэнергии от аккумулятора. Именно диод препятствует обратному протеканию электрического тока.

Контроллер заряда.

Контроллер заряда аккумулятора управляет процессом заряда и препятствует чрезмерному заряду и разряду аккумуляторной батареи.

Принцип работы контролера следующий. Когда панель генерирует электрический ток, аккумулятор заряжается. Когда напряжение на клеммах 12 V аккумулятора достигнет предельного значения 14 V, контроллер отключает зарядку.

Когда солнечная батарея не работает в ночное время, система работает от аккумулятора. Когда напряжение на клеммах аккумулятора достигнет нижней границы 11V, контроллер отключит его от системы, тем самым предотвратит его полный разряд. К контроллеру можно подключить потребителей постоянного тока 12V через соответствующие клеммы (обозначены рисунком лампочкой), например светодиоды для освещения помещения.

Аккумуляторная батарея.



В системе аккумуляторная батарея выполняет функцию аккумулятора электроэнергии, который подзаряжает солнечная панель. Для подключения в систему можно использовать любые свинцово-кислотные аккумуляторы, а также гелевые. В жилом помещении лучше использовать аккумуляторы закрытого типа. Обычно используются 12V автомобильные аккумуляторы.

Инвертор.

Инвертор — он же преобразователь напряжения, подключается к аккумулятору и получает на входе постоянное напряжение, обычно 12V, на выходе из инвертора мы уже получаем переменное напряжение синус 50гц, 220V, к которому можно подключать бытовые приборы, работающие от сети переменного тока 220V.

Кабель.

При монтаже стационарных солнечных панелей производители рекомендуют использовать специальный кабель, для подключения солнечных батарей, который имеет повышенную защиту изоляции от ультрафиолетовых лучей. Можно использовать обычный медный кабель с дополнительной защитой из гофры. Это касается только кабеля который идёт от панели к контроллеру, на всех остальных участках используется обычный медный кабель.

Схема подключения солнечных батарей.

Все комплектующие нужно подключать в строгой последовательности.

Сначала нужно с помощью медного кабеля подключить аккумулятор к контроллеру плюс – плюс, минус – минус. На контроллере есть нарисованный значок аккумулятора.

Затем подключаем солнечную батарею к контроллеру плюс – плюс, минус – минус. На контролере также нарисован значок солнечной батареи возле соответствующих контактов для подключения. Если нужно установить несколько панелей, то их подключают параллельно.

Следующий шаг – подключение инвертора к аккумулятору плюс – плюс, минус – минус.

При несоблюдении полярности при подключении контроллер может выйти из строя.

Схема работы солнечной батареи.

Солнечные панели монтируются на открытых не затенённых участках с направлением на юг, под углом 45° к горизонту. Можно установить панель на автоматическое поворотное устройство, которое постепенно поворачивается по направлению к солнцу в течение дня.

Солнечная батарея под воздействием солнечных лучей, вырабатывает напряжение, которое поступает на контроллер. В свою очередь контроллер даёт зарядку на аккумулятор, который подключён к инвертору.

На инвертор поступает постоянный ток, например 12V, на выходе инвертора мы получаем переменный ток 220V, на выход инвертора подключаются потребители электроэнергии – ноутбук, телевизор и пр.

Даже небольшая солнечная электростанция может обеспечить работу таких бытовых приборов как ноутбук, телевизор, зарядные устройства для телефонов, осветительных ламп, и прочих бытовых приборов с низкой мощностью.

sam-stroitel.com

Простейшее зарядное устройство на солнечных батареях


Автору пришла идея создать зарядное устройство для своего телефона на основе солнечной батареи. Обычно для того, чтобы зарядить мобильный телефон требуется постоянное напряжение в 5 В. Напряжение вырабатываемое от солнечных батарей не постоянное и во многом зависит от освещенности. Поискав выход из данной ситуации автор обратил внимание на стабилизатор напряжения КР142ЕН5А, который позволит питать аккумулятор телефона от энергии сообщаемой солнечной батареей.

Материалы необходимые для создания зарядного устройства на основе солнечной батареи:

1) солнечные батареи с напряжением по 3В 2 штуки
2) стабилизатор напряжения на 5 В, в данном случае микросхема КР142ЕН5А
3) USB разъем для кабеля питания телефона
4) провода
5) припой
6) термоклей
7) паяльник

Рассмотрим основные моменты создания данного устройства.

Стабилизатор КР142ЕН5А является зарубежным аналогом L7805CV, их вы можете заказать через интернет или посмотреть в магазине радиодеталей своего города. Главное достоинство подобного стабилизатора заключено в том, что при подаче на вход напряжения от 5 В до 15 В, он выводит стабильные 5 В.

Это в свою очередь означает возможность использования солнечной панели с вырабатываемым напряжением от 5 В до 15 В соответственно диапазону работы стабилизатора.

Однако у данной схемы есть и минус, который заключается в том, что если подаваемое напряжение от солнечной батареи будет меньше 5 В , то устройство не будет заряжать аккумулятор телефона.

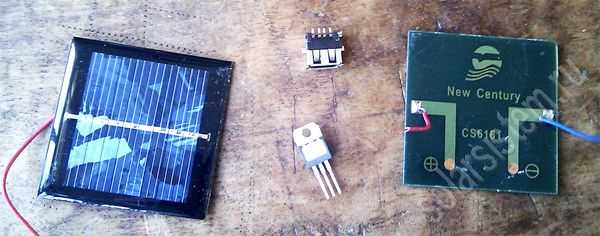

Кроме данного стабилизатора так же были приобретены солнечная батарея, USB разъем, провода и другие незначительные вещи.
После того как были подготовлены все необходимые элементы автор приступил к сборке компонентов зарядного устройства.

Ниже вы можете видеть примерную схему зарядного устройства на солнечной батарее:

Автор отмечает, что очень важно не перепутать контакты микросхемы и USB разъема при пайке.


У автора имелись две солнечные батареи с рабочим напряжением в 3 В. Так как для работы устройства необходимо напряжением минимум в 5 В, то автор просто соединил эти две батареи последовательно.

После чего была произведена пайка всех элементов в одну схему.

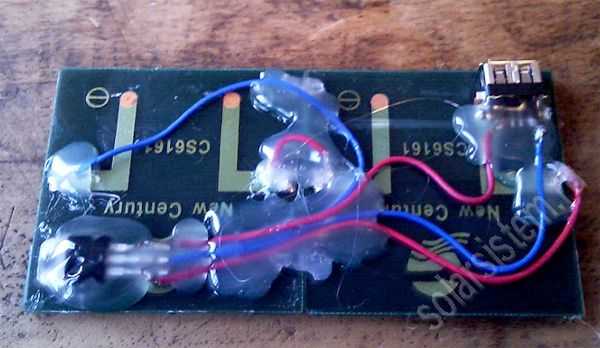

Далее на микросхему был нанесен термоклей, и она была приклеена на обратную сторону солнечной панели.


После сборки устройства автор провел испытания его работы на телефоне. Солнечная батарея была помещена под свет, к ней был подключен мобильный телефон через USB разъем.
Как это видно на фотографиях аккумулятор телефона начал заряжаться, что означает правильную работу данного устройства. Данное зарядное устройство оказалось очень легким для сборки, содержит в себе минимум работы паяльником, но в то же время является очень полезным. Так как его размеры минимальны, его довольно удобно брать с собой и заряжать свой телефон в случае необходимости.
Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Схема подключения солнечной батареи: инструкция + фото

Если вы планируете сделать независимое освещение своего участка, тогда вам необходимо использовать солнечные батареи. Во время их установки вам обязательно необходимо разобраться с конструкцией этого устройство. Схема подключения солнечной батареи поможет справиться с е установкой.

Если вы впервые занимаетесь ее подключением, тогда этот момент может вызвать ряд вопросов. Чтобы читатели поняли, как подключить солнечную батарею к домашней сети наш сайт «Все-электричество» предоставил подробные схемы по ее подключению. Здесь мы рассмотрим только эффективные схемы подключения солнечных батарей загородного дома.

Схема подключения солнечной батареи

Перед ее подключением вам обязательно необходимо определиться из чего она состоит. К основным элементам устройства относят:

  1. Специальные батареи, которые будут поглощать свет. Эти устройства позволяют преобразить свет в электрическую энергию.
  2. Контроллер заряда. Это устройство будет следить за уровнем заряда в аккумуляторах. Если они будут заряжены, тогда контроллер просто отключит заряд. Если заряд начнет падать, тогда контроллер возобновит свою работу.
  3. Аккумулятор. Это устройство будет наполняться сгенерированной энергией.
  4. Инвертор. Это устройство способно преобразовывать заряд. На выходе вы сможете получить 220 Вольт.

Важно знать! Между всеми устройствами вам необходимо установить предохранители. Они позволят защитить вашу систему от короткого замыкания.

Если вы желаете воспользоваться простым вариантом подключения, тогда схема подключения солнечных батарей к контроллеру, аккумулятору, инвертору и нагрузке будет выглядеть следующим образом:

Как видите, эта схема считается достаточно простой. Выполнить ее может практически каждый. Во время подключения конструкции вам необходимо будет соблюдать полярность. Если вы желаете использовать электроэнергию солнца и стационарную сеть дома, тогда схема подключения солнечных батарей будет выглядеть следующим образом:

Теперь мы расскажем, как правильно соединить панели солнечной батареи между собой. Благодаря этому ваша конструкция прослужит длительное время. Если вам будет интересно, тогда можете прочесть про схему подключения реле напряжения.

Если вы желаете подключить одну панель, тогда у вас не возникнет никаких вопросов. Если необходимо выполнить подключение нескольких солнечных батарей, тогда необходимо воспользоваться одной из следующих схем соединения солнечных панелей:

  • Параллельная. Если вы планируете использовать этот способ, тогда вам необходимо будет соединить одноименные клеммы друг с другом. В результате этого напряжение останется прежним.

  • Последовательная. Здесь плюс первой панели вам необходимо будет подключить к минусу второй. Этот процесс считается достаточно простым, но вам необходимо помнить, что на выходе вы сможете получить 24 Вольта.

  • Смешанная. Эта схема подключения солнечных панелей позволяет соединять между собою несколько групп батарей. Все устройства внутри группы вам необходимо будет подключать параллельно. Затем провести соединение можно будет последовательно. На схеме ниже вы сможете наглядно увидеть этот процесс.

При необходимости вы можете посмотреть видео, которое размещено ниже. Оно позволит наглядно увидеть весь процесс подключения.

Это вся информация, которую мы хотели предоставить вашему вниманию о схеме подключения солнечных батарей загородного дома к электрической сети переменного тока. Как видите, разводку проводов сможет выполнить даже начинающий электрик. Надеемся, что наша информация будет полезной.

Рекомендуем прочесть: схема электропроводки в частном доме.

vse-elektrichestvo.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
