Тележка для сварочного полуавтомата с баллоном: размеры, чертежи

Перемещение тяжёлого баллона с газом для проведения сварочных работ требует оперативности, аккуратности, и соблюдения требуемых мер безопасности. Для того чтобы выполнить эти требования, необходимо использовать специальное устройство, так называемую тележка для сварочного полуавтомата с баллоном, которую можно купить в готовом варианте исполнения или сделать самостоятельно. Существует специальный регламент надзорных ведомств, который указывает на то, что для обеспечения эффективной и безопасной работы со сварочным оборудованием, обязательно необходима  тележка для сварочного полуавтомата.

Тележка для сварочного полуавтомата с баллоном

Характеристики транспортных средств для сварки

Мобильность это главный критерий работы сварщика, который должен без использования специальных машин и устройств перемещать газовый баллон от одного места работы к другому. В настоящее время, очень многие производители предлагают различные конструкционные решения для мобильного варианта перемещения горелок для газобаллонного оборудования. Основные преимущества использования тележки под сварочный аппарат с баллоном:

  • Стабильный режим управления повышенная мощность. В ряде конструкций предусмотрены специальные устройства, которые осуществляют автоматический режим сварки угловых компонентов и соединений по направлению сверху-вниз, а также в обратном режиме снизу-вверх, без использования направляющей рейки.
  • Высокое качество исполнения. Параметр катета для шовного соединения тележки для сварочного полуавтомата своими руками варьируется в диапазоне от 8 до 15мм. Режим управления осуществляется при помощи т.н. регулятора колебаний, скорость которой можно отрегулировать на специальной приборной панели. Качественный и стабильный режим передвижения конструкции тележки для сварочного аппарата обеспечивается за счёт идеально ровного углового шва конструкционной части системы передвижения.
  • Универсальная самоходная тележка для сварочного оборудования может разместить в себе несколько вариантов газобаллонного оборудования, при этом имеется встроенная панель управления, которая позволяет адаптировать работу самоходной конструкции относительно эксплуатируемого варианта баллона для сварочных работ.
    При необходимости, панель управления позволяет осуществить «раздачу» газа для нескольких потребителей одновременно.
  • Универсальность. Встроенная рама позволяет использовать направляющие механизмы роликов с любой стороны самоходной конструкции транспортировки газовых баллонов.

Технические данные тележек для сварочного оборудования

Производители предлагают несколько вариантов самоходной тележки для сварочного полуавтомата с баллоном размеры, которой зависят от габаритных данных газобаллонного оборудования. Классическая спецификация такого вида тележки выглядит следующим образом:

Параметры

Значения

Масса тележки

не более 12 кг

Габаритный размер

125*345*710 мм (средний вариант тележки)

Размер рабочей платформы

280*450 мм

Единых регламентных требований для производства своими руками тележки для сварочного аппарата не существует, вместе с этим есть некие отраслевые стандарты, которые позволяют умельцам изготавливать самоходную конструкцию.



Кроме этого, существуют также специальные тележки, предназначенные для комбинированного мобильного перемещения, как сварочного полуавтомата, так и баллонного оборудования. То есть, с одной стороны размещается аппарат сварки, с другой баллонная установка.  В сети можно увидеть разнообразные чертежи тележки для сварочного полуавтомата с баллоном, но вместе с этим, выбирать транспортировочный узел необходимо исходя из индивидуальных условий работы сварщика и общей технологии проведения сварочных работ.

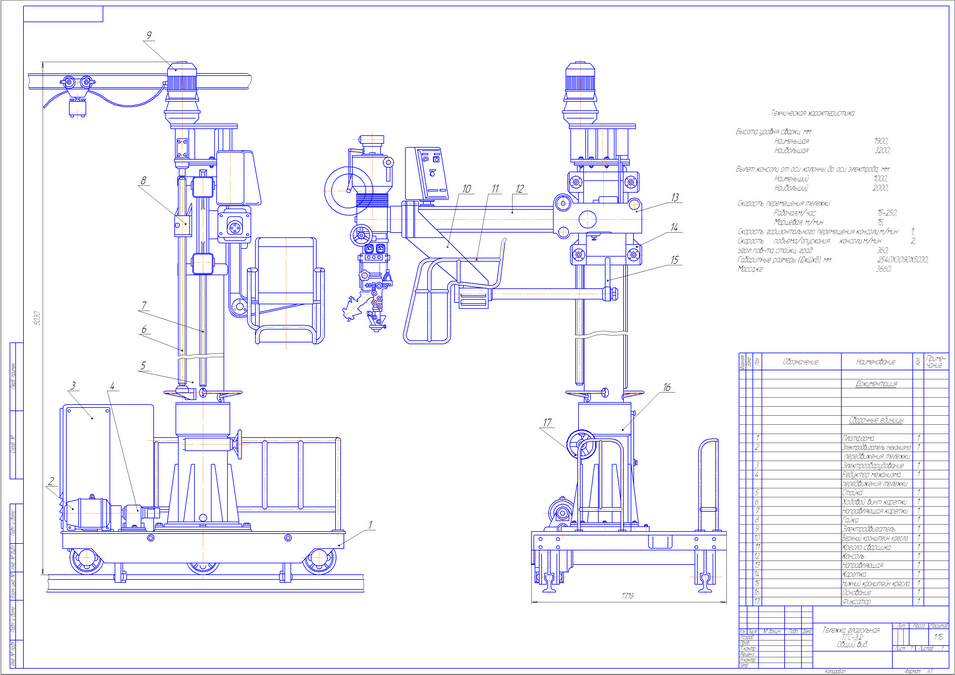

Чертеж тележки для полуавтомата

Импортные аналоги имеют улучшенные варианты эксплуатации транспортировочного узла, который имеет гидравлический принцип управления, рельефные характеристики панели монтажа баллонов и прочие характеристики.  На тележке предусмотрены специальные отсеки, которые предназначены для наматывания кабелей и прочих проводов электросварного оборудования.   Дополнительно рабочие тележки оснащаются гидравлическими салазками, которые обеспечивают лёгкую погрузку баллонов на платформу грузового автомобиля.

Технологические компоненты тележки для сварочного полуавтомата

Многие производители выпускают стандартные типоразмеры тележек для обеспечения транспортировки сварочного оборудования. Все компоненты транспортировочного узла изготавливаются исключительно из материала с металлической основой, а именно, из листовой стали, которая имеет толщину 1 мм. Профильное исполнение может быть как прямоугольного сечения, так и в круглом варианте исполнения. В нижней части транспортировочного узла предусмотрены колеса, как основной механизм передвижения по плоской поверхности.

«Обратите внимание!

Все основные компоненты тележки обрабатываются порошковым составом, который предупреждает коррозию и преждевременный износ.»

Производители выпускают стандартные варианты тележек, но при необходимости, заказчики могут заказать свои индивидуальные размеры для транспортировочного комплекса механизма перемещения баллонов и сварочного оборудования.

Конструкция тележки для полуавтомата

Дополнительные требования для тележек

Технические характеристики классического средства перемещения:

Характеристика

Значение

Материал

Сталь серии Ст3

Окраска

Порошковый материал

Упаковочная тара

Гофрокартон, а также плёнка-стрейтч.

Дополнительные аксессуары

Цепные механизмы в количестве 2 штук

Колёсные механизмы

 2 штуки на основе литой резины, диаметр каждого колеса- 200 мм;

2 поворотных колёсных механизма диаметром 125 мм.

Принцип изготовления самодельной тележки для перемещения сварочного оборудования должен предусматривать основные требования критерия, среди которых весомыми являются:

  • Какое количество или объем технологического оборудования планируется разместить на самоходной установке.
  • Приблизительный вес всего эксплуатируемого оборудования.
  • Какая рабочая поверхность будет использована для перемещения тележки (этот принцип необходим для эффективного выбора колёс из соответствующего материала изготовления).
  • Нужно ли использовать барабаны или отсеки для намотки проводов или кабелей, шлангов.

В простейшем варианты, в качестве каркаса используют трубы прямоугольного или круглого сечения, а также стандартные варианты колёсных механизмов, которые будут использованы для обычных условий перемещения по поверхности.  Если у вас работа связана с химическими или прочими агрессивными факторами, колеса должны быть подобраны в соответствии со спецификацией отрасли применения.

Тележка для сварочного полуавтомата: особенности конструкции и чертежи

Полуавтоматический сварочный аппарат средней мощности сам по себе весит немало. Кроме того, к месту сварки нужно доставить баллон с защитным газом, шланг горелку, провода, маску. Занимает место и немало весит также инструмент для подготовки зоны сварки, зачистки швов, запас сварочной проволоки, других расходных материалов.

Для этого пригодится тележка для полуавтомата. На ней удобно размещается все, что необходимо для работы. Такие изделия выпускаются серийно, имеют два, три или четыре колеса. Опытные мастера не удовлетворяются промышленными образцами, конструируют и самостоятельно делают тележки «под себя».

Характеристики

Назначение такого оборудования- обеспечить мобильность и удобство работы сварщика, сократить потери времени на подготовку к сварке, перетаскивание десятков килограммов аппаратуры, инструмента, материалов. С помощью тележки создается полноценный передвижной сварочный пост, на котором размещено все, что нужно для выполнения сварочного шва в любом месте цеха, мастерской или стройплощадки.

Основные характеристики таких тележек следующие:

  • Грузоподъемность. Конструкция должна выдержать вес сварочного аппарата, баллона, шланга, проводов, расходных материалов, вспомогательного инструмента. В сумме легко набирается центнер, а то и больше.
  • Устойчивость. Устройство тележки должно исключать ее опрокидывание, даже если заденет проходящий мимо помощник или сварщик сильно потянет за шланг.
  • Вместительность
    . Кроме сварочного аппарата и газового баллона, в удобных лотках, ящиках или на подвесах требуется разместить большое количество крупно- и мелкогабаритных предметов. Они не должны раскачиваться или выпадать во время движения.
  • Габариты и маневренность. Тележка для сварочного полуавтомата с баллоном должна занимать мало места, габариты транспортного средства должны позволять ему проезжать в проходах до 70 см и поворачивать практически под прямым углом.

Кроме того, устройство должно иметь легкий ход и удобную рукоятку.

Технические данные

Заводы- изготовители продвигают на рынке несколько основных типов сварочных тележек. Их основные габариты определяются размерами сварочного аппарата и газового баллона.

Типовые параметры выглядят так:

  • вес: 12-15 кг,
  • габаритные размеры: 1,25х0,35х0,71 м
  • размер площадки под аппарат: 0,28х,45 м.

Эти параметры уточняются, исходя из емкости и количества баллонов, которыми необходимо оснастить передвижной пост, а также выбранной компоновки.

Наиболее популярны две из них:

  • двухколесная компоновка, баллон большой емкости размещается вертикально, площадка под аппарат расположена над осью и параллельно ей,
  • трех- или четырехколесная компоновка, габариты определяются размерами площадки для сварочника, баллоны малой или средней емкости размещаются под площадкой.

Двухколесные варианты создаются на основе стандартной тележки для перевозки 40- и 50-литровых газовых баллонов, на их вертикальную рукоятку наваривается кронштейн, держащий площадку для аппарата

Трех-и четырехколесные модели создаются на основе передвижных шкафов- стеллажей для инструмента, к которым сбоку или снизу добавляются крепления для баллонов.

Чтобы повысить удобство и улучшить условия труда сварщика, тележку оборудуют отсеками для размещения мелких инструментов, катушками для сматывания и хранения шлангов и проводов и т. п.

Технологические компоненты

Для изготовления тележек используют металлический профиль круглого или прямоугольного сечения. Для площадки используются стальные листы, просечная металлическая сетка или поперечный набор из уголков. Заготовки свариваются вместе, затем зачищаются и красятся порошковыми красками, защищающими элементы конструкции от коррозии.

Если устройство используется в закрытых помещениях с ровным полом, колеса обычно используют литые, небольшого диаметра. Если же планируются выходы на улицу – выбирают пневматические катки большего диаметра, способные осилить ухабы и другие препятствия.

Тележка обязательно оснащается приспособлением, препятствующим ее самостоятельному движению. Для двухколесных- это пятка- опора, для трех- или четырехколесных используют колеса со встроенным прижимным тормозом.

Дополнительные требования

В зависимости от особенностей технологического процесса, который будет обеспечиваться с помощью тележки, могут выдвигаться дополнительные требования к ее конструкции, например:

  • дополнительная полка для размещения аппарата водяного охлаждения,
  • дополнительные места для баллонов,
  • подвесы для сменных горелок,
  • влагозащищенные стаканы для хранения стрежневых электродов,
  • масло- и кислотостойкие колеса.

Для работы на улице может добавляться кожух, защищающий оборудование от атмосферных явлений.

5. Варианты исполнения

Существует немало вариантов исполнения тележек для полуавтоматических сварочных аппаратов.

Часть из них предназначена для перевозки только аппарата, но более популярны модели, перемещающие заодно и газовый баллон или баллоны, и все остальные предметы, необходимые для сварки.

Двухколесные варианты, изготовленные на основе тележки для перевозки баллонов, отличаются наибольшей грузоподъемностью и маневренностью, благодаря большому объему газовых баллоном они обеспечивают большую автономность. Они отличаются также большей маневренностью и проходимостью.

Трех- и четырехколесные образцы способны двигаться только по ровному полу или асфальту, даже 10-сантиметровый ухаб или высокая ступенька может стать для них труднопреодолимой преградой. Для повышения маневренности переднее колесо (или колеса) делают поворотными. Основное преимущество таких конструкций- их высокая устойчивость, удобство работы и доступа к содержимому.

Особенности двухколесной конструкции

Площадка, поддерживающая баллон снизу, сделана таким образом, что превращается в подставку и опору для всей конструкции, когда баллон ставят вертикально. Она же выполняет роль надежного тормоза.

Двухколесная тележка для перевозки полуавтомата имеет два положения-

  • рабочее, когда основание стоит на земле,
  • транспортное, когда баллон наклонен, основание отрывается от земли, конструкция может катиться на колесах.

Чертеж рамы двухколесной конструкции. На раму в удобном месте навешивается кронштейн для крепления полуавтомата

Кронштейн для полуавтомата приваривается к ручке. Поскольку при транспортировке тележка наклоняется на угол до 45о, аппарат крепят к кронштейну ремнями

К ручке приваривают дополнительные кронштейны для ящиков с инструментом и оборудованием, подвесы для смотанных проводов и другие детали.

Трехколесная модель

Трехколесная тележка для полуавтомата с креплением для баллона намного удобнее в работе, чем двухколесная. Обеспечивается свободный доступ к аппарату, другому оборудованию и сварочным материалам, их не надо крепить на время перевозки.

Вместимость ее существенно выше, чем у двухколесной версии. Есть возможность смонтировать выдвижные ящики, дополнительные полки, шкафчики, съемные контейнеры и многое другое.

Чертеж трехколесной конструкции

На таком устройстве можно перевезти все необходимое для работы в дальний угол цеха и не возвращаться за каждой понадобившейся мелочью. Удобная ручка позволяет как тянуть устройство за собой, так и толкать его вперед. Поворотные колеса обеспечивают достаточную маневренность.

Самодельная тележка для сварочного полуавтомата

Упрощенная конструкция из подручных материалов позволит перевозить по мастерской сварочный полуавтомат, а на полке второго яруса разместить инструмент и все мелочи, которые могут понадобиться сварщику. С торца предусмотрено крепление для пятилитрового баллона, газовых шлангов и сварочных проводов.

 Собранная своими руками тележка не имеет промышленного лоска готовых изделий, но полностью функциональна и позволяет организовать передвижное рабочее место сварщика «со всеми удобствами».

Из материалов понадобится:

  • профиль стальной 20*20, обрезки по 1 м, 6 шт.,
  • сетка металлическая просечная – 0, 5 м2,
  • каркас старого металлического стула,
  • колеса литые диаметром 8-15 см -2 шт.

Последовательность работ следующая:

  • разрезать каркас стула, подготовить: 2 U-образные ножки, две L- образные половинки от спинки,
  • сварить прямоугольный каркас для основания из металлического профиля,
  • приварить ножки друг к другу под прямым углом,
  • приварить L- образные элементы,
  • приварить сетку к каркасу,
  • усилить конструкцию укосами,
  • приварить снизу площадку под баллон,
  • приварить или зафиксировать на болтах площадки крепления колес.

Все сварочные швы необходимо зачистить и обезжирить, а поверхность тележки покрасить порошковой эмалью

Загрузка...

зачем применяется, какая бывает, как собрать самому

Сварочные аппараты стали очень мобильными. Потому что их вес и размеры стали значительно меньше, они теперь болеет удобные в использовании. Есть даже такие, которые можно без дополнительных усилий переносить в руках.

Выполнение сварочных работ на высоте стало также более возможным, так как поднять на высоту аппарат можно без вспомогательных средств. Но к сожалению, это относится только для инверторов с небольшой мощность.

Они применяются только для несложных работ или приобретаются для домашнего использования. Но если вы решили приобрести профессиональный инвертор и так же без затруднений его перемещать, без вспомогательных средств не обойтись.

Одним из самых популярных и простых конструкций, которая справиться с такой задачей это тележка для сварочного аппарата. Она позволит легко его передвигать, плюс к нему можно дополнительно взять различный инструмент.

Так как тележка - это устройство на колёсах, то не нужно прилаживать много усилий для ее движения.

Рассмотрим какой должна быть тележка и как сделать ее своими руками.

Содержание статьиПоказать

Основная информация

Тачки - легкое передвижение сварочного аппарата по территории, где проводятся сварочные работы. Чтобы она была, в полной степени, универсальным средством для перевозки оборудования, она должна отвечать некоторым стандартам.

Чтобы понять какая нужна тележка, необходимо понимать какая должна быть ее грузоподъемность. Она может выдерживать и 100, и 200 килограмм.

Когда будет понятно, кокой вес нужно перевозить, можно создавать проект. Для сварочных аппаратов с баллонами – наиболее подходящая тележка, которая выдерживает около 250 килограмм.

Можно дополнительно спроектировать места на тачке для кабеля, электродов и других мелочей. Так будет проще выполнять работу, ведь все нужное будет под рукой.

Заводская тележка, которая соответствует всем стандартам и требованиям, отличный вариант. Но чтобы она подошла под ваши размеры ее можно сделать собственноручно. Тем более, это будет экономнее.

Самодельная тележка

Чтобы сделать ее в домашних условиях, можно использовать любой металлопрокат, который вы сможете найти. Для этого подходит и швеллер, и листовой металл, и труба, и другое.

В соответствии с проектом подготавливаем металл определенного размера. В интернете можно найти огромный выбор чертеже и воспользоваться им, если вы сами не можете нарисовать его.

Подготовленный метал сваривается согласно с проектом, начиная с корпуса, а потом приступают к полкам и другим деталям.

Чтобы тележка соответствовала установленной грузоподъёмности, а это не маленький вес, при сваривании деталей необходимо пользоваться электродами, которые подходят к тому типу аппарата, который применяется.

Сварочные швы и все неровности можно шлифовать. Для этого используют шлифовальную машинку. Этот этап не обязателен, а только для того, чтобы ее внешний вид был эстетичным.

Ко дну конструкции по краям приваривают колеса, которые лучше изготовить из прочной резины. Радиус их поворота должен быть 360 градусов. Их может быть 2, 3 или 4 в зависимости от функциональных характеристик.

Собранную тачку можно покрасить аэрозольными красками. Больше всего подходят краски в баллончиках, так как с их помощью можно закрасить все неровности.

Это заключительный этап в сборе тележки собственноручно. Это займет немного времени, а и будет экономнее, чем купить тележку в магазине.

Выводы

Наиболее рациональный и экономный механизм для передвижения сварочника – собственноручно сделанная сварочная тележка.

Чтобы сделать ее, можно использовать все металлические обреки, которые можете найти у себя в хозяйстве. При таком раскладе вы не понесете никаких расходов вообще.

Если у вас уже есть самодельная тележка, вы можете рассказать, как вы ее делали, по какому чертежу всем желающим в комментариях к этой статье. И может быть ваша информация будет кому-то полезной.

Как сварить тележку своими руками

Если вы только загорелись желанием самостоятельно освоить сварочное дело, купили инверторный источник питания для сварки, защитные перчатки, маску и уже сожгли несколько электродов на обрезках металла в целях тренировки – теперь вы готовы приступить к выполнению своего первого в жизни сварочного проекта. Этот пункт в вашем плане самообучения, бегло набросанном в устной форме, один из наиболее важных, поскольку каждый уважающий себя сварщик должен сделать что-то своими руками. И начинают обычно с того, что должно помогать каждому мастеру, когда он занят своей работой. Почему бы не начать с изготовления простой сварочной тележки, на которую можно поставить инверторный аппарат, баллон с защитным газом, сложить кабель, электрододержатель (пистолет, горелку), клемму массы, инструмент и т. д.? Это будет хороший опыт для каждого начинающего сварщика, который хочет попрактиковаться не только в сварке, но и резке металла.

Если вы решили вместе с нами, что гораздо будет дешевле и полезней взяться за самостоятельное создание сварочной тележки, тогда вам необходимо совершить несколько шагов для воплощения идеи в жизнь.

Шаг 1: Достать металл

На ближайшей металлобазе вы можете приобрести нужный металлопрокат. В нашем случае сильно выручили выброшенные на свалку старые металлические кровати и несколько листов МДФ. Как видите, посещение подобных мест может сильно помочь в поиске необходимых материалов и поход не нужно откладывать в долгий ящик, так как понадобившийся вам лом возможно уже приглянулся кому-то другому! В этом есть даже своеобразная романтика – давать старым ненужным вещам абсолютно новую жизнь!

Для нашей работы пригодятся рамы кроватей. Рамы собраны из уголков, которые прекрасно подойдут для нашей будущей тележки. Кроме того, материал, из которого изготовлены уголки, низкоуглеродистая сталь, варится без ограничений всеми видами сварки.

Избавиться от головок заклепок можно с помощью болгарки с тонким отрезным диском, а оставшуюся часть заклепки выбивают с помощью крупного слесарного кернера и молотка. Мы использовали деревянную балку и струбцину, чтобы сделать процесс более комфортным.

Шаг 2: Разметка

Сначала сделайте надрез под углом 90 градусов

Затем отложите угол 45 градусов

Для нашего инвертора и небольшого баллона с защитным газом к нему, мы решили сварить тележку, которая в своей основе состоит из двух равнозначных полок размером 280 х 710 мм.

Для разметки полок понадобится специальный маркер, который рисует по металлу. Для точной разметки угла 45 о рекомендуем использовать угольник-транспортир Speed Square от Swanson (или угольник Свенсона, если кратко, это угольник, совмещенный с транспортиром).

Все порезы делайте тонким отрезным кругом. Будьте осторожны при работе с болгаркой. Они могут быть очень опасны в работе. Соблюдайте рекомендации по технике безопасности, которые прилагаются к инструменту. Главное, не снимайте защитный кожух вашей углошлифовальной машины и не работайте без защитного кожуха! Не давите на инструмент во время работы, он должен точить металл «под собственным весом», как при резке, так и при шлифовке. Болгарка не любит, когда на нее оказывают сильное давление, точно так же, как и люди!

Подробности смотрите на фото.

Шаг 3: Порезка

Чтобы осуществить порезку мы закрепили уголки с помощью зажимного приспособления таким образом, чтобы они были надежно прижаты к столу. Далее вся порезка делается вручную. Раньше мы использовали для порезки монтажную пилу с абразивным отрезным диском, но, судя по опыту, она хороша для грубой порезки. Кроме того, недешево стоит. С помощью же ручной углошлифовальной машинки можно все же сделать более точный рез, насколько это возможно. В крайнем случае можно собрать стойку для болгарки для более точных резов.

Шаг 4: «Вылизываем» кромки

кромки срезаны под углом 45 градусов

Торцы уголков немного доводились на точиле. Краска с мест, где предполагалась сварка, удалялась с помощью болгарки и «волосатого» круга.

Шаг 5: Подгонка элементов полки

Проверьте, чтобы кромки уголков точно совпадали друг с другом. При обнаружении неточностей, «подкорректируйте» кромки на точиле.

Шаг 6: Постановка прихваток и сварка

Все углы зафиксируйте с помощью прихваток (прихватка – это небольшая сварочная точка, не полноценный шов). Убедитесь еще раз, что все соединено ровно и варите соединения сплошным швом.

Шаг 7: Сварите две полки

После сварки они должны быть ровными. Если присутствуют деформации металла, нужно его подрихтовать, чтобы полки были идентичны одна другой!

Шаг 8: Подготовка вертикальных элементов каркаса

Отрежьте уголки нужной длины, руководствуясь шагами 2, 3 и 4, но уже под углом 90 о .

Шаг 9: Сборка каркаса тележки

С помощью магнитных угольников соберите конструкцию, привязав вертикальные опоры к нижней и верхней полке. Поставьте прихватки, как это показано на фото. На этом этапе конструкция все еще подвижна (но при этом уже зафиксирована) и еще не поздно исправить какие-то перекосы, неточности и все выставить ровно. После того, как вы наложите сварные швы, что-то исправить уже будет невозможно.

Шаг 10: Сварка

Теперь каркас стоит жестко на прочных сварных швах.

Шаг 11: А вот этого делать не надо!

В какой-то момент нам показалось, что сварочные швы выглядят не очень-то хорошо с эстетической точки зрения. Мы решили зачистить швы с помощью болгарки.

Чуть позже мы поняли, что операция «облагораживания» ослабила все сварные швы. Несколько швов треснуло, но выявилось это уже после того, как весь каркас был окрашен и установлен на колеса. Поэтому пришлось вернуться к предыдущему шагу. Мы зачистили краску до чистого металла и повторно «прошлись» сваркой по внешним сторонам соединений и по внутренним.

На фото видно, какая была проведена предварительная подготовка.

Шаг 12: «Прилепить» ось

Для крепления двух больших задних безрезьбовых колес, которые мы приобрели в супермаркете, мы использовали стальной пруток (стержень) диаметром 16 мм. Стержень был отрезан до необходимой длины и ближе к его торцам на сверлильном станке были выполнены отверстия для крепления шплинтов, которые, собственно, и будут удерживать колеса на своем месте.

Шаг 13: Приварить ось к каркасу

Мы не стали пропускать этот шаг, несмотря на то, что он символизирует чертову дюжину и ничего хорошего при встрече с этой цифрой, как принято считать, произойти не может. Но у нас все получилось несмотря на народные суеверия!

Из-за того, что колеса сзади и спереди кардинально отличаются друг от друга, а придать тележке ровное горизонтальное положение все же требуется, ось была приподнята на ≈ 6 мм. Для удержания стержня на необходимой высоте был использован деревянный брусок. Таким образом ось была приварена к раме сверху и снизу. Сварные швы получились не самого лучшего качества, но с главной своей задачей, удержания стержня на раме, они справятся! Нам пришлось сделать несколько проходов, чтобы заполнить просвет между круглым стержнем и плоской рамой.

Шаг 14: Все идет хорошо, но следует оговориться

Мы только собирались приварить две оцинкованные шайбы, как вдруг вспомнилось, насколько пары цинка вредны для человеческого организма. Казалось бы, сколько той оцинковки на этих шайбах, но все же принять меры предосторожности не будет лишним! Хотя нашему человеку все «по барабану», приходилось неоднократно сталкиваться с печальными примерами. Опытным сварщикам в бурсе подбросили сварку латуни (напомним, что латунь – это сплав меди с цинком). Никто, ясное дело, и не думал о применении каких-то средств индивидуальной защиты (хотя бы надели респираторы) и все варилось как есть. После чего вечером все присутствующие в комнате в момент сварки почувствовали себя крайне плохо. Отравление!

Пары цинка крайне токсичны и вредны даже в небольших количествах! Мы не стали использовать респиратор для защиты органов дыхания. Удерживая шайбы в плоскогубцах, мы просто –напросто сняли покрытие с помощью болгарки. Затем шайбы были приварены по месту. Нужно также отметить, что мы работаем в гараже с хорошей вентиляцией рядом с открытыми воротами.

Шаг15: Ручка

Ручка была изготовлена из стержня ø16 мм из обрезков металла, оставшихся после изготовления оси. Куски могут быть нарезаны по желанию. Мы положили их на стол и зафиксировали с помощью магнитов.

Шаг 16: Сварка ручки

Осталось только сварить все части вместе. Мы поставили прихватки с одной стороны ручки, потом с другой. Затем все было сварено сплошным швом.

Шаг 17 Покраска каркаса

Каркас был очищен от загрязнений и коррозии до чистого металла, после чего нанесен слой грунтовки по металлу. После того, как грунт подсох, мы окрасили каркас серой краской из баллончика.

Шаг 18: Исправление «слабых» сварных швов

Как уже отмечалось выше, после покраски мы поняли, что сварные соединения плохо держат всю конструкцию. Мы зачистили краску в местах, где планировалась подварка и заварили их. Теперь рама стоит жестко.

Шаг 19. Установка полок

Мы сделали полки из древесноволокнистой плиты МДФ толщиной 19 мм только потому, что нашли их на свалке бесплатно вместе с необходимым для работы металлом. Их всегда можно заменить на более прочный материал, например, на фанеру или что-то еще. Но на данный момент и МДФ прекрасно справляется с возложенными на него «обязательствами». В задней части верхней полки вырезано отверстие в которое будет установлен газовый баллон. Полки просто уложены на свои места без использования какого-либо дополнительного крепежа. Мы подогнали полки по размеру рам и закрасили участки, которые дорабатывались подваркой.

Шаг 20: «Прикручиваем» колеса

Большие задние колеса установлены на шплинтах, пропущенных через отверстия в оси.

Передние «тележечные» колесики прикреплены к передней раме винтами.

Шаг 21: Тачка готова!

Теперь есть место для нашего сварочного инвертора, баллона и скрутки кабелей! Нашлось и место для всего инвертаря под раскладным столом.

Добавить комментарий

Отменить ответ

Для отправки комментария вам необходимо авторизоваться.

Cтоит ли ПОКУПАТЬ, отзывы сварщиков:

Время чтения: 3 минуты

Современные сварочные агрегаты стали меньше и легче, некоторые модели можно даже повесить на плечо и забрать на высоту, чтобы произвести сварочные работы. Но эти утверждения справедливы относительно маломощных инверторов, которые приобретаются начинающими или домашними сварщиками. А что делать, если вы хотите купить большой профессиональный полуавтомат и при этом быть мобильным?

Самое простое и недорогое решение этой проблемы — сварочная тележка. Компактная тележка для сварочного аппарата позволит нагрузить ее, при этом удобно и быстро перемещать за счет колес. В этой статье мы расскажем, какой должна быть тележка и как сделать ее своими руками.

Общая информация

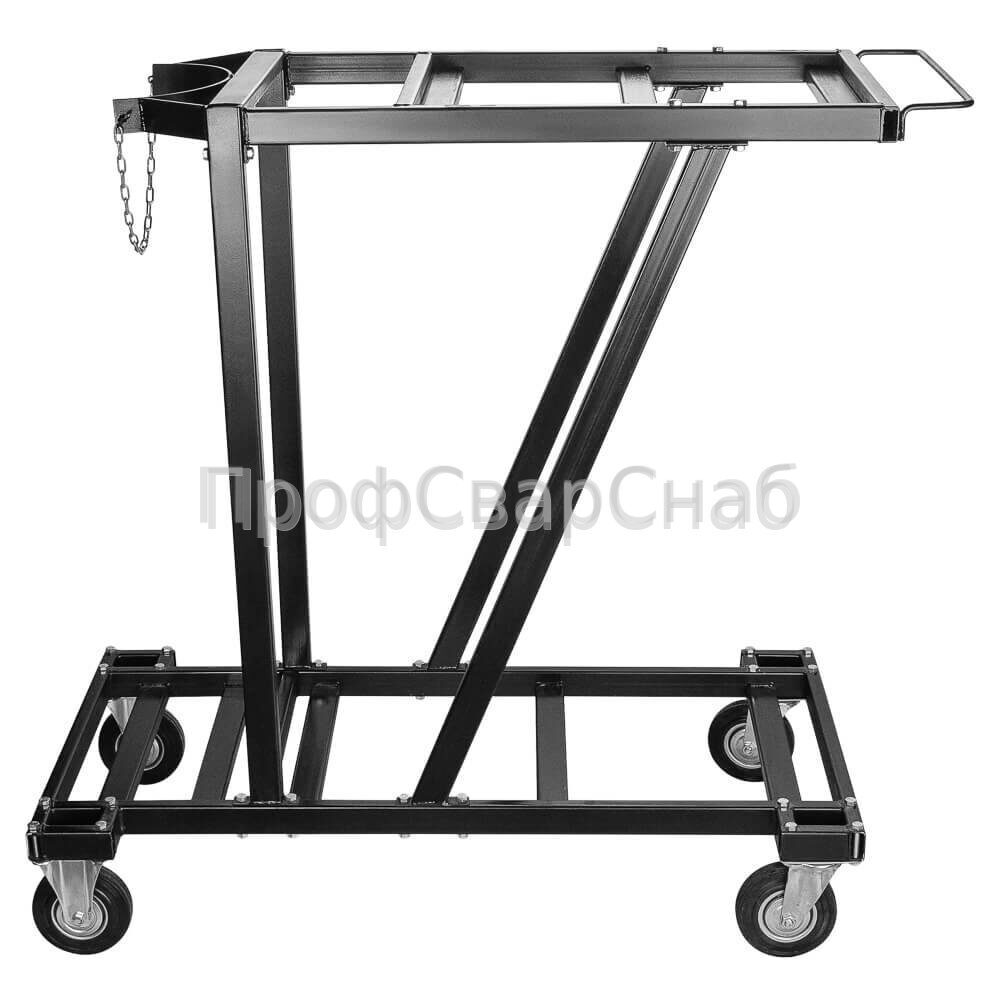

Тележка для сварочного полуавтомата с баллоном имеет предельно простую функцию — перемещение оборудования из одной точки в другую с минимальными физическими усилиями. Но, несмотря на такие простые требования, тележка должна быть изготовлена с учетом некоторых особенностей, чтобы быть максимально универсальной и удобной.

Прежде всего, определитесь с грузоподъемностью тележки. Сколько она должна выдерживать? 100? 200 килограмм? Именно с этого и стоит начинать проектирование, если вы собираетесь делать чертеж сами. Оптимальная грузоподъемность тележек под сварочный аппарат с газовым баллоном — 250 килограмм.

Также обратите внимание на дополнительные ниши и отсеки. Ведь помимо сварочного аппарата и баллона вам нужно хранить кабели, присадочную проволоку и прочие мелочи. Предусмотрите заранее места для хранения.

Конечно, лучшее решение — это покупная сварочная тележка, которая сделана профессионалами на производстве и испытана. Но если вы хотите сэкономить или представленная в магазине тележка вам не подходят по габаритам, то можно изготовить ее для полуавтомата с баллоном своими руками.

Тележка своими руками

Тележка под сварочный аппарат может быть изготовлена из различных материалов. Это может быть профильная труба, металлические пластины, металлические уголки и пр. Словом, все, что вам удастся найти в ближайшем магазине или у себя в гараже.

Сначала нарезаем заготовки в соответствии с вашим чертежом. Если у вас нет чертежа, можете использовать чертежи из открытого доступа. Например, такой:

Далее шлифуем детали, если это необходимо. Сварку нужно начинать с каркаса, и лишь затем приваривать полки, место под баллон и т.д. Если вы используете присадочную проволоку при сварке, то ее состав должен быть схож с составом металла, который вы варите. Это крайне важно для формирования прочных и надежных швов. А мы помним, что тележка должна выдержать немалый вес.

После сварки зачистите швы с помощью шлифовальной машинки или болгарки. Это делается исключительно из эстетических соображений. Если красота вашей работы вам не важна, то можете проигнорировать этот этап.

Положите сваренную конструкцию таким образом, чтобы получить доступ ко дну тележки. По краям приварите металлические пластины с колесами. Также колеса можно просто приварить прямо к каркасу. Сами колеса должны быть изготовлены из толстой резины и поворачиваться на 360 градусов.

Вот и все, тележка для сварочного полуавтомата своими руками готова. Данная варочная тележка достаточно проста в изготовлении, надежна и стоит совсем недорого. При желании вы можете покрасить тележку в какой-нибудь цвет. Мы советуем использовать аэрозольные краски (те, что в баллончиках). Они удобны и позволяют окрасить всю тележку за раз.

Вместо заключения

Сварочная тележка — это удобное и недорогое приспособление. Ее можно купить, а можно сделать своими руками с минимальными затратами. В некоторых случаях вам даже не придется покупать материалы для ее изготовления, если у вас есть в гараже обрезки профильных труб или подобных металлических деталей. В таком случае ваши затраты будут равны нулю.

А какая тележка у вас? Может быть, вы знаете иные виды конструкций, которые удобны и просты в эксплуатации? Поделитесь своим опытом в комментариях ниже. Ваш опыт будет полезен для других умельцев. Желаем удачи в работе!

Самодельная самоходная тележка (мототележка) сделанная своими руками: фото и описание изготовления самоделки.

Всем привет! Надоело мне на даче таскать тачку. Учитывая, что участок у меня в гору и постоянно туда надо что-то тянуть, задумался о автоматизации процесса.

Насмотрелся разных картинок с мототележками и решил сделать сам. По объявлению, недорого, был приобретен снегоуборочник «ProRab».

Как оказалось, он замечательно разбирается на две части: двигатель с колесами и шнековый механизм. Вот первую часть я и взял за основу. Теперь у меня есть и мототачка и снегоуборочник. Все переделывается за полчаса, туда и обратно.

Сварил раму, поставил колёса, редуктор и двигатель снегоуборщика.

Поставил на раму вот такую тележку.

После испытаний на участке срочным порядком были установлены тормоза. Теперь с помощью такой самодельной самоходной тележки, можно легко перевозить тяжести по участку.


Автор самоделки: Максим Сиденко.

Сварочный стол своими руками: фото, чертежи, видео

Компактный сварочный стол, сделанный своими руками, позволит организовать рабочее пространство и сэкономить место. Благодаря небольшой конструкции можно удобно разместить инвертор и подводящие кабели без риска механических повреждений. Дополнительно готовый стол вполне реально использовать для проведения сварочных работ. За счет встроенных колес возможно перемещение стола в сборе в любое удобное место.

Содержание:

Необходимые инструменты и материалы

Изготовить сварочный стол из профильной трубы, как на фото, можно своими руками без использования специального оборудования. Достаточно иметь все необходимые материалы и минимальный набор гаражного инструмента, в частности болгарку, сварку, измерительный уголок, лобзик, дрель и тиски.

Чертежи сварочного стола

Проектные размеры столика по чертежам в статье составляют: 370х580х780 мм, однако в зависимости от потребности габаритные параметры можно использовать свои.

Пошаговая инструкция по изготовлению столика-тележки для сварки

1. Изготовление верхней крышки стола. Металлический стол для сварочных работ оборудован решетчатой крышкой, которая изготовлена из профилированной трубы сечением 50х50 мм (для крайней рамки) и 30х30 мм для внутренней решетки. Труба нарезается по размеру болгаркой. Подготовленные элементы соединяются при помощи сварки. Внешний пояс крышки состоит из профиля 50х50 мм, который сварен в прямоугольник с учетом проектных размеров. Внутреннее пространство заполняется профилем 30х30 мм. Трубы привариваются через 30-50 мм, образуя решетку. Сварочные швы обязательно зачищаются болгаркой.

2. Изготовление ножек для стола. Ножки для сварочной тележки можно изготовить из круглой трубы сечением 25х25 мм или 30х30 мм. В случае отсутствия данных размеров допускается использование 20х20 мм. Материалы нарезаются по размеру (780 мм). Всего потребуется 4 металлических ножки. Нарезанные элементы привариваются к готовой крышке по четырем углам.

Важно! Во время сваривания ножек с крышкой важно контролировать перекос. Чтобы получить максимально устойчивый столик необходимо обеспечить ровные углы установки и расположение стоек. Рекомендуется пользоваться угольником и рулеткой.

3. Дополнительный пояс жесткости для стола. Металлическая тележка для сварочного аппарата должна быть максимально жесткой и прочной. Для этого необходимо изготовить дополнительный пояс жесткости, который будет расположен на высоте 200-300 мм от уровня пола по стойкам. Усилители изготавливаются из уголка 30х30 мм, который разворачивается острым углом наружу. Элементы привариваются по кругу, чтобы связать все 4 стойки. При необходимости можно дополнительно зачистить все сварочные швы.

4. Изготовление ручки для подъема и транспортировки. Рукоятка необходима, чтобы удобно транспортировать стол в любое указанное место. Для ручки можно использовать металлический пруток или арматуру сечением 8-10 мм. Важно изначально придать нужную форму для элемента. В дальнейшем, как видно на видео готовая рукоятка приваривается к несущей раме верхней крышки. Приваривать ручку необходимо снизу, чтобы в дальнейшем избежать неудобств в ходе эксплуатации столика.

5. Крючки для сварочного оборудования или кабелей. Боковые крюки необходимы для удобной фиксации толстого кабеля, держателей или хранения любого другого инструмента для сварки. Крючки можно изготовить из обыкновенного гвоздя 100-150 мм. Для этого достаточно придать нужную форму гвоздям и приварить их к несущим ножкам с наружной стороны.

6. Колеса для перемещения. Колесики необходимы для более удобного передвижения столика в удобное место. Всего потребуется 2 колеса в сборе с крепежными механизмами. Наиболее предпочтительнее использовать небольшие детали от магазинной тележки или аналогичного оборудования. Перед установкой верхнюю часть фиксирующего механизма с гайкой следует прикрепить к стойкам при помощи сварки. Далее на приваренную гайку накручиваются колеса.

Важно! Приваривать крепежные гайки для колес следует с учетом горизонтали. Детали должны быть на одном уровне.

7. Ниша для инструментов. Нишу следует изготавливать из фанеры, ДСП или ОСБ плиты. При необходимости можно использовать цельный лист металла. Материал нарезается по размеру при помощи лобзика и устанавливается на уголки в нижней части стола.

8. Защитный кожух от мусора и окалины. Для изготовления можно использовать обыкновенный лист металла любой толщины с загибом по краю. Предварительно к несущим ножкам приваривается металлический пруток 8-10 мм, при этом одна сторона должна быть выше другой, чтобы создать требуемый уклон. Вырезанный лист металла устанавливается на прутки.

Готовый стол можно покрасить обыкновенной малярной краской по металлу. При необходимости изготавливаются дополнительные ящики для инструментов из дерева.

Просмотреть детальные фото или инструкцию как сделать сварочный стол своими руками можно на нашем сайте.

Видео изготовления сварочного стола из профильной трубы

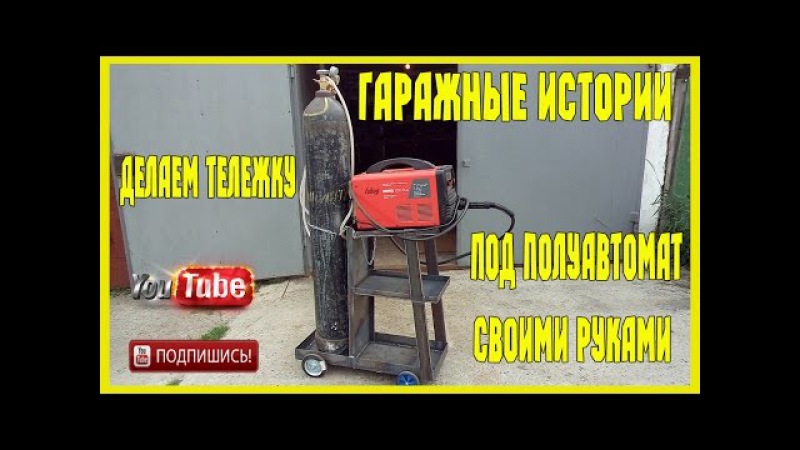

тележка для сварочного аппарата

How to Make a Welding Table. Welding Table DIY. Welding Table Build. Welding Table Ideas. ♦DIY CAM♦

Стол для сварочных работ своими руками

Сварочный стол или стойка (тележка) для инвертора своими руками.

Сварочный стол. Изготовление своими руками. Хороший вариант для сварочной мастерской.


Похожие статьи

Как сделать телегу для мотоблока своими руками?

Трудно представить заядлого садовника без мотоблока в хозяйстве. Это незаменимая вещь, которая, прежде всего, необходима при вспахивании земли на садовом участке. Но функции мини-трактора можно расширить, присоединив к нему тачку/прицеп. Конечно, тележку для мотоблока легко купить в профильном магазине, но настоящий мужчина легко сможет смастерить прицеп на мотоблок самостоятельно.

Вариации тележек

Вариации тележек данному виду техники напрямую зависят от способности транспортировать определенный груз.

  1. Простая одноосная тележка. Максимальный вес подъема до 70 кг. Ее конструкция будет простой и недорогой.
  2. Телега для мотоблока грузоподъемностью до 110-120 кг. Наиболее универсальный вариант для использования в хозяйстве.
  3. Прицеп для перевозки тяжестей с весом более 120 кг. Конструкция усложняется, увеличиваются затраты на материал для рамы и облицовки. Данный вариант более дорогостоящий, но и возможности тележки значительно возрастают.

Самостоятельный монтаж мотоблочного прицепа ‒ проще не бывает

Как сделать прицеп к мотоблоку своими руками? Главное, что вам необходимо для экономии затрачиваемых сил и избегания нежелательных ошибок ‒ это правильные чертежи прицепа для мотоблока и схемы.

Подобрав точные чертежи своими руками и размеры планируемого прицепа, нужно просчитать все нюансы при изготовлении.

  1. Продумать, для перевозки чего изготавливается телега: будет ли это некрупногабаритный, легкий груз или, скорее всего, тяжелый. Исходя из этого, выбирать материал по прочности для каркаса и обшивки прицепа.
  2. Если прицеп будет самосвальным, двухосным, с большой грузоподъемностью, то есть необходимость оснащения его гидравлическим приводом. Это нужно для легкого опрокидывания.
  3. Для модели с одной осью (одноосный) вполне хватит устройства ручного типа.
  4. Для безопасности телегу, у которой грузоподъемность будет больше 350 кг, необходимо оборудовать механическим самодельным тормозом. Когда мотоблок с тележкой будет достаточно загружен, то при спуске с горки его остановить будет невозможно. Но так как сделать тормоза на прицеп к мотоблоку самостоятельно достаточно сложно, поэтому лучшим вариантом будет помощь квалифицированного человека.

Первый этап ‒ подготовка необходимых деталей и инструментов

В общем это обычное сочетание кузова, рамы, колес и сцепки. Для монтажа самодельного прицепа к мотоблоку вам нужно приобрести (а возможно, они уже есть в хозяйстве) такие детали:

  • трубы диаметром 60х30 мм и 25х25 мм, обычно они должны быть железными для надежности будущего изделия;
  • два колеса, возможно, у вас завалялись старые ненужные от «Москвича», а также рессоры;
  • листы дюралюминиевые, их толщина должна быть около 2 мм;
  • листы стали, их толщина должна быть около 0,8 мм;
  • швеллер №5;
  • крепежные элементы.

Конечно, вам не обойтись при монтировании тележки для мотоблока без необходимых инструментов: болгарки для резки деталей, электрического лобзика, шуруповерта и сварки.

Рама для мотоблочной телеги

Чтобы сделать прицеп для мотоблока своими руками надежным и долговечным, необходима очень прочная рама. При производстве решетки для каркаса подойдет труба 60х30 мм, в сечении должен быть квадрат (прямоугольник) и уголок для соединения 25х25 мм. Дабы сделать решетку-каркас, все детали нужно соединить 5-ю дополнительными поперечинами.

По углам решетки-каркаса к продольным трубам с помощью сварочного аппарата крепят 4 вертикальные стойки. Если тачка для мотоблока будет с откидным бортом, то рамы нужно производить отдельно и только потом устанавливать.

Варианты обшивки каркаса


Для обшивки конструкции мастера выбирают недорогой материал или тот, что есть в наличии. Цена изделия становится намного меньше.

  1. Деревянные доски, которые часто остаются после строительства. Основные плюсы ‒ малозатратные, минусы ‒ влагостойкие, как следствие низкая продолжительность «жизни» тачки для мотоблока. Помимо этого, для их обработки нужны дополнительные средства.
  2. Пластик. Плюсы ‒ стойкий к влаге в отличие от дерева, минусы ‒ не крепкий, при повреждении он сломается.
  3. Листы металла. Плюсы ‒ прочный материал, поэтому долговечен, минусы ‒ один из самых дорогих вариантов.

Но если телега к мотоблоку будет использоваться постоянно, то выгоднее сделать ее металлической и не тратить лишние средства на ремонт. Закрепить листы к раме можно сварочным аппаратом.

Изготавливаем ходовую часть

Для перевозки груза прицепу нужны колесные узлы, которые можно снять с ненужного транспортного средства. Для крепления колесных узлов необходимо приварить дополнительную трубу. Ступица для прицепа прикрепляется методом напрессовки. На ось надевают заднюю часть, которую перед этим вытачивают. Перекос должен отсутствовать, поэтому его нужно постоянно контролировать. Смонтированные колеса необходимо закрепить гайками и в заключение надеть колпаки.

Сцепка для прицепа мотоблока

Сцепка для прицепа мотоблока ‒ достаточно важный элемент всей конструкции. Самый лучший из вариантов ‒ это узел, когда труба соединяется с другой трубой. В изогнутую трубу с одной стороны нужно приварить еще одну небольшую часть трубы. Это необходимо делать в положении вертикально. Такая же операция проделывается и на другом краю главной трубы. В завершение для соединения с прицепом монтируется шкворень. При повороте или на неровной дороге данная конструкция обеспечит прочное сцепление.

Как избежать ошибок при изготовлении тележки к мотоблоку?

Если мотоблочный прицеп изготавливается впервые, то ошибки встречаются даже у лучшего мастера. Основные из них:

  • неправильно выбранное сиденье. Оно должно быть удобным, ведь работать по хозяйству приходится часто. Лучшие сиденья в виде лавы;
  • ради экономии не устанавливают тормоза. Ни в коем случае не экономьте на собственной безопасности. Пусть лучше самодельные ручные тормоза, чем ничего;
  • некачественная и дешевая обшивка. И снова ради бюджетного варианта, но помните ‒ скупой платит дважды.

85 фото и инструкция по изготовлению своими руками

Сварочный стол пригодится для любителей и для профессионалов своего дела. Покупать такой стол в специализированном магазине не выгодно. Поэтому можно смастерить сварочный стол своими руками в домашних условиях.

При самостоятельной сборке стола, вы сможете сделать его такого размера, какого пожелаете. Также для экономии пространства сварочный стол можно будет использоваться не только для сварки, но и для других работ.

Краткое содержимое статьи:

Какой должен быть стол для сварки?

Работа со сварочным механизмом опасная, поэтому стол должен быть удобным и безопасным для работы. Существует много видов сварочных столов, но для комфортного использования, любой вид должен отвечать некоторым требованиям:


У рабочего места обязательно должна быть вытяжка. При работе со сваркой выделяется много вредной пыли и газов, поэтому через вытяжку воздух должен очищаться, чтобы не навредить здоровью.

На рабочем месте, с торца стола обязательно должен быть вентилятор. Расположить его лучше на высоте 150 см.

Края сварочного стола должны быть покрыты медным материалом.

Для освещения изготавливается самодельная система, с мощностью не более 36В.

В столе для сварки обязательно нужно встроить место для хранения электродов и еще одно место для других необходимых инструментов.

Один закрывающийся отдел, где будут храниться инструменты, которые редко используются.

Неотъемлемая часть стола для сварки — заземление.

Важно запомнить, что стол для сварки в домашних условиях нужно делать из материала, который не плавиться, не горит и не выделяет ядовитые вещества при высокой температуре. Рекомендуемая высота стола для сварки 0.7-0.9 метров, площадь – 1.0 на 0.8 метров.

Далее требуется сделать чертеж сварочного стола с размерами и приготовить все необходимые инструменты.


Необходимые инструменты для сборки

  • Аппарат для сварки и необходимые для его работы элементы.
  • Угольники, линейки и маркер для пометок.
  • Рулетка или измерительная лента около 3 метров.
  • 4 струбцины, в виде буквы “С”.
  • Кусачки.
  • Ножовка по металлу или машина для шлифовки.
  • Метчик.
  • Дрель и необходимые для ее работы элементы.
  • Металлические листы, трубы, проволока.
  • Болты, гайки и т.д.
  • Лобзик, тиски.
  • Болгарка.

Инструкция изготовления сварочного стола своими руками

Верхняя крышка будет изготавливаться для сварочного стола из профильной трубы, с сечением 0.5 на 0.5 см. у края и 0.3 на 0.3 см на внешней стороне. Разрезать трубу лучше болгаркой. Приготовленные части скрепляют с помощью сварочного аппарата. Окантовка крышки будет из профиля 0.5 на 0.5 см. прямоугольной формы

Внутренняя часть закладывается профилем 0.3 на 0.3 см. Трубы прикрепляются сваркой таким образом, что получается решетка, швы зачищаются.

Далее делаем ножки, их можно смастерить из трубы 0,25 на 0,25 см. Всего нужно нарезать 4 штуки, далее привариваем их к основанию стола. Чтобы было легче понять, что и как делать, для наглядности посмотрите фото сварочного стола.


Для дополнительной жесткости делаем пояс по периметру стола, на высоте 30-40 см от пола. Это необходимо, чтобы при работе стол прочно стоял и не шатался.

Для удобства можно сделать ручки для переноса стола в любое место. Смастерить их лучше из металлической арматуры с диаметром 0.8-1.0 см.

Колеса для более удобной транспортировки сварочного стола. Достаточно будет всего 2 колесика, которые можно взять от старой тележки.

Место для хранения инструментов. Нишу рекомендуется изготавливать из ДСП или фанеры. По желанию можно применить металлический лист. Прикрепляется ниша внизу стола.

Кожух для мусора делается из металлических листов, любой толщины.


Готовый стол для сварки по желанию можно покрасить специальной краской для металла.

Рядом с рабочим столом обязательно должна находиться емкость с водой, ведь работа со сваркой огнеопасная. Также поверхность пола рядом со сварочным столом, на расстоянии 1.5 метров, должна покрыта негорючим материалом.

Если соблюдать инструкцию, как сделать сварочный стол и применять данные советы на деле, то у вас все получится.

Фото сварочного стола

Также рекомендуем посетить:

Как собрать сварочную тележку своими руками

Джеймс Вестман

.

POP Projects - это коллекция новых и классических проектов из более чем столетней серии Popular Mechanics . Овладейте навыками, получите рекомендации по инструментам и, самое главное, создайте что-то свое.


Сварка - это навык, который выглядит устрашающе, но его легко освоить, и лучший первый проект для большинства начинающих сварщиков - практический: вам нужна магазинная тележка, чтобы держать этого нового сварщика и складировать аксессуары.

На сборку нашей тележки ушло всего несколько часов. У него есть стойка вдоль спины для C-образных зажимов, пара крючков для одежды для подвешивания шлемов и проводки, а также верхняя дека для установки плазменного резака.

Дизайн прост, поэтому вы можете настроить его под свои нужды. Расширьте эти простые методы, чтобы сделать садовую мебель, отремонтировать велосипедные рамы или построить скульптуру из свалки, которая годами вертится в вашей голове.

💡Как лучше всего получить сварочные навыки? Запишитесь на курс в муниципальном колледже или в школе технологий.Вы изучите правила техники безопасности, получите доступ к различным типам сварочных аппаратов и получите много практики.

Эти инструменты помогут

Линкольн Электрик Пауэрмиг 210

Линкольн Электрик

$ 1 679,89

Lincoln Electric Power MIG 210 - это новая технология по отличной цене: при напряжении 120 или 230 В она позволяет амбициозному новичку выполнять сварку MIG, TIG и сваркой вставкой.

Миллерматик 141

Миллер Электрик 1332,99 долл. США

698752 руб. (21%)

Millermatic 141 - хороший начальный вариант. Это сварочный аппарат с подачей проволоки на 120 В, который можно использовать для сварки тонких листов алюминия и стали толщиной от 24 до 3/16 дюйма.

Графика ДНК

Сварочная маска с автозатемнением

Антра

Сварочная маска Antra с автоматическим затемнением предлагает множество опций в зависимости от размера линз.

Mig Wire с сердечником Flux

Это хороший провод, но перед покупкой в ​​руководстве для сварщика рассказывается, что для этого нужно, и обычно есть инструкции на откидной панели сбоку аппарата.

Графика ДНК

Перчатки для сварки MIG

Эти перчатки созданы для сварки и включают в себя цельный указательный палец для дополнительной гибкости и мягкую подкладку там, где это необходимо во время длительных сварочных сессий.

Графика ДНК

Чертежи и материалы

Персонал

Сварка и резка

В этом случае положите проект на ровную негорючую поверхность - в цеху. Теперь выровняйте части рамы и слегка приварите их вместе. Некоторые зажимы или грузы удерживают все на месте [1] .

Вы могли бы эти кусочки-дюйма распилить.Угловое железо достаточно легко, но вы можете сэкономить время, используя абразивное лезвие для резки металла в качестве колеса в отрезной пиле [2] . Медленная, равномерная подача обеспечивает быструю резку без чрезмерного нагрева.

Сварите ровно столько, чтобы сколоть детали вместе. По мере добавления дополнительных частей корректируйте, чтобы все оставалось квадратным. Никогда не завершайте сварку каких-либо стыков, пока не получите достаточно полную сборку, которая хорошо закреплена; Измерьте по диагонали, чтобы получить квадрат [3] .

Мы использовали плазменный резак для обрезки части уголка на стыках [4] .Это называется копингом, и это позволяет деталям более плотно прилегать друг к другу. Того же можно добиться болгаркой или даже ножовкой.

Собираем все вместе

После сборки передней и задней рамы добавьте горизонтальные элементы рамы. Здесь может помочь другая пара рук. Скрепите все вместе [5] и убедитесь, что все квадратно, перед тем, как приступить к полному сварному шву.

Если вам неудобно, сварной шов будет блуждать.Обеими руками держите сварочный пистолет [6] и упритесь хотя бы одним локтем в туловище. Отрепетируйте движение более длинных валиков при выключенном сварочном аппарате.

По мере наращивания постоянно проверяйте прямоугольность сборки путем измерения по диагоналям [7] . Перед тем, как закончить сварку, воспользуйтесь несколькими легкими ударами молотка, чтобы исправить ошибку с точностью до 1/8 дюйма.

Брэд Дечекко

Мы добавили ручку, стойку для зажимов и заземляющих кабелей сзади и, конечно же, колеса и ролики.Полки изготовлены из просечно-вытяжного металла, поэтому они не собирают пыль и шлак. Затем мы очистили сварные швы пескоструйным аппаратом и закончили краской Hammertone silver.

На тележке установлен плазменный резак, который режет стальную пластину толщиной 1/4 дюйма, как теплый тофу. [8] .

Планы сварочных тележек, потрясающие идеи для вашей собственной уникальной тележки

Хотите обогатить свою мастерскую, построив собственную сварочную тележку?

Вы хотите этого покалывания? Вы знаете одно.То, что вы чувствуете каждый раз, когда пользуетесь тележкой.

Потому что это вы собрали этого ребенка.

Вот куча планов и идей сварочной тележки. Выберите один, чтобы скопировать его для своей сборки.

Или использовать кусочки, которые вам нравятся, чтобы взломать те планы, которые крутятся у вас в голове?

Содержание

  • 1. Сварочная тележка DIY
  • 2. План базовой тележки с двумя полками
  • 3. Взгляните на некоторые вкусные идеи и планы сварочной тележки на Pinterest
  • 4.Еще одна изюминка базовой сварочной тележки с двумя полками План
  • 5. Ваша прочная, но скромная сварочная тележка
  • 6. Когда у вас есть 2 сварщика для вашей сварочной тележки
  • 7. Тележка для размещения сварочного аппарата MIG, сварочного аппарата TIG и плазменного резака
  • 8. Тележка сварщика для тяжелых условий эксплуатации на сайте Lincoln Electric
  • 9. И она называется Ultimate Welding Cart build
  • 10. Сварочная тележка с 3 полками и выдвижным ящиком
  • Последние слова
    • Статьи по теме

1.Сварочная тележка для дома

Наслаждайтесь этим 6-минутным 57-секундным видео на YouTube. Здесь вы увидите сварку сварочной тележки с двумя полками.

Вы заметите наклонную верхнюю полку. И что бак со сжатым бензином едет сзади.

Вы можете быстро взглянуть на планы, которые он использует. Но недостаточно, чтобы дать вам что-то твердое, чтобы вы могли использовать. Вы можете составить свои собственные планы, используя его общую идею.

Одно. Вы увидите, что он приваривает ролики прямо к раме тележки.

Возможно, вы сами сочтете это плохой идеей.

Потому что если заклинатель сломается. Или доставить тебе неприятности. У вас будет отличная работа, если вы его замените.

Намного лучше приварить пластину, просверлить отверстия и прикрепить ролики винтами.

Посмотрите эту умную тележку.

Видео предоставлено: Giaco Whatever

2. План базовой тележки с двумя полками

У вас мало места для сварки?

Вы найдете эту конструкцию сварочной тележки от WcWelding, охватывающую то, что вы ожидаете от простой сварочной тележки.

У вас маленькие ролики спереди. Большие сзади. И простая полка, на которой можно разместить баллон со сжатым газом.

Чтобы загрузить эти планы, вам нужно будет заплатить. Планы, включающие полный список материалов и список вырезок.

Здесь вы найдете обзор тележки. Вместе со спецификацией материалов.

Посмотреть план сварочной тележки

И более подробную страницу о том, что вы получите с планами, можно найти по этой кнопочной ссылке здесь.

Просмотр сведений о сварочной тележке

3.Взгляните на некоторые вкусные идеи и планы сварочной тележки на Pinterest

Если вы авторизовались на Pinterest, вы можете ознакомиться с другими планами и идеями сварочных тележек, перейдя по этой ссылке. Планы и изображения сварочных тележек Доска Pinterest.

4. Еще одна изюминка базовой сварочной тележки с двумя полками, план

Готовы к повороту?

Это фото до и после загрузки сварочной тележки Дэйва Джуэра.

До того, как он надел это - и после.

Вы увидите, что у него второй аппарат для дуговой сварки на нижней полке. И его бензобак на 80 куб.футов сзади.

Вы не найдете внутренних деталей в его дизайне полки. Его тележка рассчитана на то, чтобы нести сварщиков на самой основной раме.

В этой конструкции ролики одинакового размера со всех сторон. И ручка, позволяющая разместить тележку именно там, где она вам нужна, спереди.

Вы можете прокрутить его веб-страницу вниз до шага 1. Там вы найдете его материалы и список вырезок. Продолжайте вниз по странице и прочтите подробный план сборки его тележки.

Посмотреть план сварочной тележки

5. Ваша прочная, но скромная сварочная тележка

Эта маленькая сварочная тележка от Стива Бедэра, изготовленная из 2-дюймовых квадратных трубок, рассчитана на вес. Он использовал свой Lincoln Pro-MIG 175, чтобы собрать этого ребенка. И вам понадобится что-нибудь приличное, чтобы сварить трубки такого размера.

Идея кабельной намотки окажется для вас удобной. - Обязательно используйте кабель, рассчитанный на мощность вашего сварщика.

Велосипедная ручка - это дерзкий поворот.Используется для перемещения сварочной тележки.

Здесь вы найдете необходимые инструкции на его веб-сайте. Это более двух страниц, поэтому не забудьте нажать на следующую страницу, чтобы увидеть остальную часть плана сборки корзины.

Посмотреть план сварочной тележки

6. Когда у вас есть 2 сварщика для сварочной тележки

Здесь у вас есть сварочная тележка для 1 сварщика MIG и 1 TIG.

Обратите внимание на приваренные крючки сбоку рамы. Они будут держать ваши шланги и кабели. А вот и баллон со сжатым бензином, закрепленный цепью.

Не знаете, как сделать один из них? Посмотрите это 11-минутное 12-секундное видео на YouTube.

Видео кредит: Создание вещей

Вы сможете получить доступ к этим чертежам сварочной тележки, став патреоном уровня Maker по ссылке здесь.

Но учтите, что при регистрации вы не получите пошаговых инструкций по плану. Вы получаете доступ к 3D-чертежам.

7. Тележка для установки сварщика MIG, сварщика TIG и плазменного резака

Когда ты титан и у тебя есть комплект, подтверждающий это.Вам понадобится сварочная тележка, чтобы преодолевать большие расстояния.

Полный план вы найдете на странице обзора Rick Webster 4 × 4. И список материалов, а также детали самой сборки сварочной тележки.

Если вам нравится его дизайн тележек. И у меня есть много оборудования, чтобы получить именно то, что вы хотите в своей мастерской. Тогда это может быть для вас.

Вы найдете дизайн его веб-сайта немного устаревшим. Но если вы сможете пройти мимо этого, вам вполне может понравиться постройка этой тележки.

Посмотреть план сварочной тележки

8. Тележка сварщика для тяжелых условий эксплуатации на площадке Lincoln Electric

Замечательная идея сварочной тележки для тяжелых условий эксплуатации. Вы найдете эту тележку на сайте Lincoln Electric. Он сделан с большими резиновыми колесами по всему периметру. И вы управляете с передней оси.

Идеально, если вы едете по пересеченной местности, и вам нужно перевезти тележку.

Вы обнаружите еще одно преимущество резиновых колес, когда сварочный шлак начнет лететь. Вы не рискуете, что квартира сделает вашу мобильную сварочную тележку настолько неподвижной, насколько это возможно.

У вас есть две полки и безопасное место для вашего баллона со сжатым газом. У вас есть металлические уголки вокруг бака. Вы обнаружите, что они помогают предотвратить выбивание и сбивание вашей бутылки. Особенно при движении по неровной поверхности.

Вы можете ознакомиться с руководством и изображениями высокого уровня по этой кнопочной ссылке.

Посмотреть план сварочной тележки

9. И это называется Ultimate Welding Cart Build

Вы можете судить об этой сногсшибательной идее сварочной тележки.

А когда у вас серьезное снаряжение, вам нужна серьезная тележка.

У вас 3 полки с деревянным полом. Этот ребенок будет тяжелым грузом для движения.

Вот 7 минут 25 секунд видео на YouTube. Это первая часть серии из двух видеороликов.

Видео предоставлено: Holey Joe Engineering

10. Сварочная тележка с 3 полками и выдвижным ящиком

Этот проект сварочной тележки также можно найти на сайте сварщика Forney.

Посмотреть Сварочную тележку

Вы не найдете ни ведомости материалов, ни списка вырезов.

Но посмотрите видео ниже, оцените то, что вам нужно, и вы сможете создать свое собственное.

Вы можете решить, что цепь, удерживающая ваш баллон со сжатым газом на тележке, - лучший способ. Это будет ваше предпочтение.

Вы можете посмотреть это 8-минутное 12-секундное видео на YouTube, чтобы увидеть, как все это сочетается.

Автор видео: Homesteadonomics

Последние слова

И вот у вас есть отличные идеи.И некоторые планы для вашего проекта сварочной тележки.

Создайте свой собственный и упростите перемещение сварщика по домашней мастерской. И сэкономьте нагрузку на спину.

Не говоря уже о том, что каждый раз, когда вы пользуетесь тележкой, вы можете получать удовольствие от того, что сварили ее сами.

Статьи по теме

Обратите внимание на избранные планы сварочных столов

Размеры резервуаров с аргоном для сварки MIG или TIG

Лучшая сварочная проволока для низкоуглеродистой стали при сварке MIG в домашних условиях

Сварочная тележка Hobart 140 - избавьте от манипулятора

Перейти на домашнюю страницу WelditMyself

Вот список бестселлеров сварочных тележек [для Migs, Tigs, с выдвижными ящиками]

В большинстве практических хобби и профессий есть две ключевые проблемы: хранение и транспортировка.Поиск места для всего и средства для безопасного перемещения отнимает много времени, денег и усилий.

Конечно, сварка ничем не отличается.

Читатели часто спрашивают нас о сварочных тележках - нужны ли они им? Какие самые лучшие? Могут ли они сделать его сами? Поэтому мы подумали, что составим удобное руководство, которое поможет людям сэкономить время, деньги и силы при принятии следующего решения о сварочной тележке.

Вопрос читателя

Томми, у меня Hobart 140.Нужно ли мне делать для этого собственную тележку или я могу ее купить?

Если вы уверены в своем мастерстве, нет абсолютно никаких причин не делать его, если у вас есть время, ресурсы и несколько хороших чертежей для работы.

Или просто купите.

Хорошая новость заключается в том, что на рынке представлено множество отличных сварочных тележек. Плохая новость в том, что на рынке много плохих сварочных тележек. Выяснение того, что есть что, может оказаться дорогостоящим процессом, если вы не будете осторожны.

Я пошел и потратил добрых полнедели на изучение различных сварочных тележек, чтобы найти сливки урожая. Здесь вы найдете мою пятерку лучших, которые у меня остались после того, как я вырезал около 80% того, что искал.

Вы можете поблагодарить меня позже.

Как я выбрал эти товары?

У меня было три критерия для этих сварочных тележек. Обычно я стараюсь иметь хотя бы 4 штуки, но у меня были некоторые опасения по поводу моего обычного номера один: бренда. Читатели были обеспокоены тем, что, возможно, я отдавал предпочтение брендам из-за спонсорства или что выбор торговых марок означал искусственное завышение цены.

Итак, на этот раз я отказался от торговой марки и остановился на следующем:

Надежность: Эта сварочная тележка предназначена для хранения и перемещения вашего сварочного оборудования. Он должен быть прочным и надежным. Неисправная сварочная тележка приведет не только к поломке тележки, но и к поломке оборудования.

Цена: Как всегда, есть золотая середина между «платой за качество и надежность» и «быть обманутым». Тем не менее, я всегда ищу вариант «слишком хорошо, чтобы быть правдой», который, на удивление, не слишком хорош, чтобы быть правдой.

Конструкция: Для разных сварочных аппаратов предназначены разные тележки. Я старался получить как можно больше спреда. Было бы легко сделать 5 лучших тележек для сварки TIG, но я подумал, что распространю эту любовь.

И, конечно же, эти варианты подходят как для новичков, так и для опытных профессионалов. Приходите, приходите все!

Какие тележки для сварки лучше всего?

Компактный сварочный шкаф с замком Klutch

Его можно найти на Amazon US

Значок-тахометр Высота: 26 дюймов.

icon-archive Вес: 47 фунтов

icon-dollar High Range


Klutch - это бренд, который вы дважды увидите в этом списке. Их первая запись - это базовый компактный сварочный шкаф с замком. Его высота составляет 26 дюймов, поэтому он легко помещается под большинством скамей.

Прочный металлический грамм рассчитан на вес до 135 фунтов. Он имеет две планки для наматывания кабеля для удобной укладки кабелей и две цепи для крепления к резервуару сзади в целях безопасности.

Под верхней полкой находится удобное отделение для хранения маски и сварочного комплекта. В отсеке для хранения нет полки или выдвижного ящика, которые могут или не могут беспокоить вас, в зависимости от ваших потребностей.

Несмотря на номинальную массу, некоторые люди сообщают, что полностью загруженная тележка будет немного деформировать колеса. Колеса ролика, которые не установлены должным образом, обычно не выдерживают нагрузки полной массы.

Эта модель подходит для Hobart 190, но модели 210 не подходят.

Совет: идеально подходит для домашней мастерской!

Metal Man UWC1 Универсальная сварочная тележка MIG

Вы можете найти ее на Amazon в США и на Amazon UK

Значок-тахометр Высота: 31,9 дюйма

Значок-архив Вес: 27,8 фунта

Значок-доллар Средний


Это простая сварочная тележка без излишеств. Ни ящиков, ни наворотов. Тем не менее, это один из самых универсальных в списке.

Модели Hobart 190 и 210, модели Lincoln 180 и 210, а также модели Millermatic 211 будут чувствовать себя как дома в этой тележке.Угол наклона верхней полки обеспечивает удобный обзор органов управления сварочного аппарата.

Одноцилиндровый корпус с цепью. Сама тележка сделана из стали с порошковым покрытием.

Есть некоторые претензии к телескопической рукоятке - многие считают, что она слишком легко складывается сама по себе, но это не проблема, с которой я и многие другие сталкивались. Едет ли что-то на колесиках.

Совет: трудно управлять? Попробуйте изменить положение колесиков.Попробуйте сместить поворотные колеса примерно на 6 дюймов назад, чтобы правильно выдержать нагрузку на ваше снаряжение на более тяжелых комплектах.

Lincoln Electric Welding Cart

Вы можете найти ее на Amazon US

icon-tachometer Высота: 21 дюйм

icon-archive Вес: 27 фунтов

icon-dollar High Range


Если Metal Man был «одним из самых» универсальных в списке, ну, вот и самый универсальный. Эта сварочная тележка Lincoln Electric подходит для следующих моделей:

  • Hobart 140, 190, 210
  • Lincoln 140, 180, 210
  • Millermatic 211

Тем не менее, это самая простая из всех.Нет ни ящиков, ни шкафов, только две полки и нет цепочки для баков. Вместо этого резервуар удерживается на месте в закругленной прорези на верхней полке. Возможно, это так же безопасно, как и обернуть резервуар цепью, но некоторым это может показаться хлипким.

Мне нравится дизайн этой модели.

Ручка находится спереди, поэтому вы скорее тянете, чем толкаете - определенно лучше для поворота при полной загрузке. У него такой же наклонный дизайн верхней полки, как и у других, что означает, что вы можете легко проверять элементы управления и настройки во время работы.

Единственное, что мне не нравится, это то, что ручка не телескопическая, поэтому она вполне может упираться в ваши скамейки и делать ее хранение немного менее удобным, чем у других моделей.

Совет: Сварочные аппараты Lincoln Precision TIG 225 и AHP TIG отлично впишутся в эту тележку.

Двухуровневая сварочная тележка Klutch

Вы можете найти ее на Amazon US

Значок-тахометр Высота: 35 дюймов

Значок-архив Вес: 46 фунтов

Значок-доллар Средний диапазон


Я сказал, что Клатч вернется, и вот он!

Хотя эта сварочная тележка не вмещает самый широкий спектр сварочных аппаратов (отлично подходит для Hobart 190-х, ужасно для 210-х), это, вероятно, самая полная и удобная сварочная тележка в списке.

Есть несколько кронштейнов для кабельных стяжек для хранения кабелей. Для безопасности на танке есть специальные цепи. Есть две полки, плюс шкафчик внизу для хранения лишнего снаряжения.

Если у вас есть Hobart 190 или устройство аналогичного размера, это прекрасно. Все ваше снаряжение будет храниться в одном простом и удобном месте. Единственный недостаток этой тележки в том, что она не более универсальна!

Совет: он может вместить две машины или оборудование весом до 100 фунтов.

TUFFIOM 3-х уровневая сварочная тележка для сварщика

Вы можете найти ее на Amazon US

Значок-тахометр Высота: 27.5 дюймов

icon-archive Вес: 22 фунта

icon-dollar Low Range


Завершая список, мы имеем одну из тех моделей, «слишком хороших, чтобы быть правдой, но не». Всего за 40 долларов это самый дешевый вариант в списке, но он невероятно полезен как для любителей, так и для профессионалов.

Задняя часть сварочной тележки предназначена для размещения резервуара с обычно прилагаемыми цепями. На трех полках можно легко разместить сварочный аппарат, сварочное оборудование и необходимые инструменты. Открытый дизайн делает доступ к хранимым предметам невероятно простым.

Это также означает, что маленькие незакрепленные предметы с большей вероятностью выпадут, если они не будут правильно расставлены, но, эй, у вас не может быть всего.

Совет: добавьте несколько брезентовых или тканевых панелей своими руками сбоку, которые можно легко отвести в сторону для доступа к полкам, обеспечивая при этом безопасность во время транспортировки.

<

Часто задаваемые вопросы

Какая сварочная тележка с выдвижными ящиками самая лучшая?

Я голосую за модель, которой нет в этом списке, потому что я нигде не могу найти ее на складе, но это переносная сварочная тележка ZENY.Он имеет две полки, а затем систему стеллажей с четырьмя ящиками внизу.

Полки запираются одним ключом, а также в нем достаточно места для бака. К сожалению, поскольку на момент написания этой статьи его в настоящее время нет в наличии, я не мог порекомендовать его в списке.

Какая из них лучшая сварочная тележка с резервуаром для хранения?

Все сварочные тележки в нашем списке поставляются с резервуаром для хранения! Но мне действительно нравится первый в списке - сварочный шкаф Klutch Compact Locking.Я думаю, что секция хранения резервуара имеет лучшую опору для резервуара; он поднимается довольно высоко на задней части тележки, и цепь удерживает верх, а тележка - дно.

Некоторые другие конструкции крепят бак только снизу и посередине, что я считаю немного более рискованным.

Как повысить мобильность сварочной тележки?

Все тележки в этом списке должны быть изготовлены самостоятельно. Первое, что вам нужно сделать, если вы заметили проблемы, - это убедиться, что вы все установили правильно.

После этого вы можете попробовать изменить положение поворотных колес. Смещение их на несколько дюймов назад вдоль тележки может помочь им лучше выдержать вес сварочного оборудования и улучшить впечатления от вождения.

Последние мысли

Сварочные тележки - невероятно удобный способ хранения и транспортировки сварочного оборудования. Хотя вы можете сделать свой собственный, покупка готового, разработанного специально для ваших нужд, всегда будет самым безопасным выбором.

Мобильный дуговой сварщик Планы DIY Сварочный аппарат Металлообработка Портативный Собери свой -


Цена: 9 долларов.95 + Без залога за импорт и $ 17,86 за доставку в Российскую Федерацию Подробности
  • Убедитесь, что это подходит введя номер вашей модели.
  • ✔️ Планы мобильной дуговой сварки
  • ✔️ Металлообработка сварочного аппарата
  • ✔️ Портативный
  • ✔️ Достаточно маленький, чтобы его можно было спрятать под капотом легкового автомобиля
  • ✔️ достаточно мощный, чтобы работать с электродами диаметром до 3/16 дюйма. 200-ампер
› См. Дополнительные сведения о продукте

DIY Welding CART Планирует Стандартные и Метрические единицы Бонус 3D

ИДЕАЛЬНАЯ СВАРОЧНАЯ ТЕЛЕЖКА.

Размеры верхней стойки: 19,5 x 13 дюймов и размеры нижней стойки: 19,875 x 15 x 16 дюймов PDF-ФАЙЛ АВТОМАТИЧЕСКИ. Установите флажок "Спам", если он не прошел.

ФИЗИЧЕСКИЕ ДЕТАЛИ НЕ ПОСТАВЛЯЮТСЯ.

Поскольку я специалист по САПР, я изложил все в SolidWorks до мелочей. Я один раз отмерю и один раз отрежу, не тратя зря.

Я также снял на Youtube видео о том, как все это собрать. Проверьте это здесь: https://youtu.be/H_JvLVJT3Yo

При загрузке вы также получите собственную 3D CAD-модель SolidWorks для проекта, которую вы можете использовать для измерений или изменять в соответствии с вашими потребностями.

Также будет универсальный файл .step, который также должен работать с большинством приложений 3D CAD. Оба они содержат одну и ту же модель. Если вам нужны другие форматы, свяжитесь со мной, и я проверю, могу ли я их экспортировать.Чтобы открывать и использовать эти файлы, вам понадобится какое-то программное обеспечение САПР, но они не являются обязательными и служат лишь дополнительной справочной информацией. Вся необходимая информация для сборки уже в PDF файле!

Тележка этой конструкции имеет базовую платформу размером примерно 15 x 19 дюймов, что позволяет разместить сварщиков большинства известных торговых марок.

При покупке вы получите качественные и подробные планы на СВАРОЧНУЮ ТЕЛЕЖКУ DIY.

План сварочной тележки DIY (дюйм / мм) Включает: 12 страниц с подробным описанием, в том числе:

- Исчерпывающий подробный чертеж со всеми ключевыми размерами
- Полный список материалов
- Список материалов (трубы, плоские стержни, листовой металл и т. Д.))
- Простая пошаговая инструкция по сборке
- Модель SolidWorks 2018 Native & .Step 3D CAD, которую необходимо изменить в соответствии с вашими конкретными потребностями.
- Дополнительные инструменты
- Таблица Excel с указанием стоимости и места покупки / источника запчастей

Характеристики:

- Возможность перехода на двойные резервуары в будущем или дополнительное оборудование (тигельная / плазменная резка)
- Откидной механизм Держатель бака, который фиксирует его, а также упрощает замену.
- Держатель сварочного пистолета
- Держатель угловой шлифовальной машины
- Органайзер держателя зажима
- Дополнительный ящик для хранения

Если у вас возникнут какие-либо вопросы, свяжитесь с нами.

Эти планы предназначены только для частного / личного использования. Вы не можете производить или продавать это в коммерческих целях без разрешения. Не копируйте и не распространяйте эти файлы.

Оцените это описание

Считаете ли вы приведенное выше описание полезным? Сообщите Etsy.

20 Планы сварочных столов своими руками

Сварочный стол - это первый инструмент для вас, если вы хотите стать профессиональным сварщиком или просто хотите заниматься в мастерской своими ремесленными работами, связанными со сваркой.Мы включили 20 планов сварочных столов своими руками, которые вы можете сделать своими руками в своей мастерской.

Сварочные столы всегда рекомендуются из соображений безопасности, и в этом руководстве я выбрал лучшие планы сварочных столов, которые будут прочными и надежными для вас. Ознакомьтесь с ними и начните строить!

1. Как построить сварочный стол

Вот первый проект из нашей компиляции. Для материалов вам понадобится железный уголок 1-1 / 4 ″ x 1-1 / 4 ″ x 1/8 ″ x 10 футов (3, 4 ″ x 130 фунтов.ролики с тормозом (4), листовой металл 32 ″ x 20 ″ x 1/8 ″ (2) и другие материалы. Вам также понадобятся такие инструменты, как пила и специальный инструмент для прихватывания. Легко объясняется процесс изготовления.

Щелкните для получения более подробной информации

2. Сварочный стол своими руками

Безопасность при изготовлении сварочного стола имеет первостепенное значение, поскольку вы будете работать с инструментами и оборудованием, работающим с электричеством. Материалы, необходимые для этого проекта: сварочный аппарат, проволока MIG, плазменный резак, отрезная пила, сверхмощный магнит и удлиненный металл.Начните с резки железного уголка, просечно-вытяжного металла и плоского железа, чтобы сделать первый снимок столешницы.

Щелкните для получения дополнительной информации

3. Планы сварочных столов своими руками

Структура некоторых сварочных столов может быть простой. Как и в случае с этим, он состоит из трех важных частей: столешницы, рамы и ножек. Он сделан из углового железа для рамы и ножек, из листового металла для столешницы и четырех колесиков для движения.

Нажмите, чтобы не узнать подробностей

4.Низкобюджетный сварочный стол DIY

Этот стол обеспечит вам прочную поверхность для сварочных работ. Это также очень хороший проект для начала, если вы собираетесь сделать карьеру или хотите заняться сваркой. Начните с рисования плана конструкции на листе бумаги, чтобы строительство было проще и быстрее.

5. Самодельный сварочный стол DIY

Соберите материалы и инструменты для этого проекта и начните со сборки столешницы.Вырежьте металлические детали для столешницы, вырежьте детали для ножек и соедините их с помощью сварочного аппарата. После этого заклейте скотчем поверхность каждого предмета, составляющего столешницу, а затем покрасьте весь стол.

6. Сварочный стол своими руками

При изготовлении этого сварочного стола своими руками убедитесь, что вы носите защитное снаряжение в целях безопасности. Вырежьте все детали, необходимые для проекта, вырежьте большие прямоугольные куски металла и соедините их, чтобы сформировать столешницу, а затем приварите к ней другие компоненты стола.

7. Сборка DIY Easy Welding Table

Он состоит из угловых скоб, квадратных трубок, шлифовального станка, перчаток, зажимов и колес. Начните с изготовления каркаса, прикрепите столешницу к каркасу и сделайте держатель для оборудования. Прикрепите колесико к опорам, и у вас готов сварочный стол.

Щелкните для получения более подробной информации

8. Сварочный стол своими руками

Он изготовлен из толстой мягкой стали, плоского прутка, пилы, установочного угольника и роликового колеса.Сделайте каркас для стола и приварите к нему полосу. Затем прикрепите ножки и установите колесико для движения. Как только стол готов, раскрасьте его, и все готово.

Щелкните для получения более подробной информации

9. Планы стола для сварки металлов DIY

Материалы, необходимые для изготовления этого сварочного стола своими руками, включают рулетку, угловую скобу, струбцины, стандартный стальной уголок, стопорную шайбу, ролики толстая пластина из мягкой стали. Вырежьте два листа металла и сварите их вместе, чтобы получить столешницу, а затем сварите также каркас.Затем прикрепите столешницу к каркасу. Прикрепите ножки, и все готово.

Щелкните для получения более подробной информации

10. DIY $ 80 Сварочный стол

Он изготовлен из металлической стали. Конструкция стола, построенного в этом проекте, по-своему уникальна и, к тому же, очень дешева из-за стоимости стального металла. Поместите металлическую пластину на землю, затем измерьте положение ног и разметьте его. Соберите ножки на каждой отмеченной точке и приварите их к металлической пластине.

11. Как построить сварочный стол

Великолепие этого стола видно по его внешнему виду, хотя он очень большой и тяжелый, его вес поднимали с помощью четырех колесиков, которые помогают движению. Это удивительное изделие, сделанное вами своими руками, которое вам захочется попробовать. При этом обязательно используйте средства индивидуальной защиты, такие как Google и перчатки.

12. Сварочный стол и тележка DIY Ultimate

Этот удивительный стол представляет собой универсальную тележку; это сварочный стол, на нем есть место для размещения оборудования, а также он выполняет роль тележки.Соберите оборудование и материалы, необходимые для стола. Вырежьте все части, из которых будет составлен стол, и начните их сваривать.

Возьмите два плоских металлических листа, просверлите отверстия вокруг одного и соедините его с другим как столешницу. Переверните столешницу и приступайте к монтажу и стыковке к ней ножек стола.

13. Переносной сварочный стол «сделай сам»

Материалы, необходимые для изготовления свадебного стола «сделай сам», включают панельную пилу, дрель, циркулярную пилу, пневматический степлер, отвертку и лобзик.Соберите куски дерева и сделайте каркас коробки, затем прикрепите ручки и крючки.

Щелкните для получения более подробной информации

14. Регулируемые планы сварочного стола

Этот удивительный сварочный стол сделан из чугунной фиксирующей пластины. Этот особый материал отличает его от других сварочных столов, изготовленных из стали. Поскольку чугунная крепежная пластина имеет перфорированную поверхность, вы можете использовать стержень станка, прикрепленный для установки пластин, в отличие от того, где вы будете использовать проволоку.Вы можете скачать план этого уникального регулируемого сварочного стола по ссылке ниже.

Щелкните для получения дополнительной информации

15. Мобильный сварочный стол DIY Supreme

Возьмите старый прицеп для палатки и разберите его, чтобы получить только несущую раму, которая служит основанием стола. Присоедините квадратные трубки к каждому краю рамы, как и к столешнице. Добавьте еще две квадратные трубки в середину рамы, затем приварите к ней столешницу. Затем создайте щит для колеса, чтобы не допустить искры.

Щелкните для получения более подробной информации

16. Как построить сварочный стол из металлолома

Все материалы, используемые в этом проекте «сделай сам», получены со склада металлолома. Стальные трубы используются для ножек, а стальные листы используются для столешниц. Отрежьте стальные трубы до нужного размера и установите их на стальной лист. Предварительно просверлите отверстия в пластине и прикрепите ножки, приварите их как следует, чтобы удерживать на месте, затем продолжайте, чтобы закончить работу.

17. Как построить простой сварочный стол для тяжелых условий эксплуатации

Он изготовлен из стальных трубок, толстой мягкой стали для столешницы, отрезной пилы и шлифовальной машины. Вырежьте детали для ножек и отмерьте подходящее положение для них на столешнице, отметьте точку и прикрепите ножки в подходящем для них месте. Вырежьте кусок железа, затем приварите его к небольшой металлической пластине и прикрепите к основанию ноги. Повторите то же самое для трех других ног.

18. Сварочный стол с раздвижными надставками для самостоятельного изготовления

Сделайте каркас для столешницы, сварив вместе четыре стальных трубки в прямоугольную коробку. Затем отрежьте оставшиеся стальные трубы по размеру и поместите их на раму стола. Убедитесь, что пространство между каждой трубкой оболочки ровное и достаточно широкое. Затем прикрепите ножки стола и прикрепите к нему колесики, чтобы облегчить движение.

19. Как сделать недорогой сварочный стол с барбекю

У этого удивительного сварочного стола есть деревянные полки, металлические ножки и ящик.Изготавливается из сварочной дуги, станка и средств индивидуальной защиты. Отрежьте кусок дерева до желаемого размера поверхности сварочного стола, затем отнесите металл к отрезной пиле и разрежьте его на куски. Прикрепите к дереву металлические детали и скрепите их шурупами.

Прикрепите по две металлические детали к каждой стороне ножек посередине, где будет размещаться древесина для полки. Плотно установите деревянную деталь посередине и закрепите ее винтами, и у вас будет две коробки в одном сварочном столе.

Щелкните для получения более подробной информации

20. Сварочный стол для профессионального использования своими руками

Он изготовлен из листового металла и дерева, вырезанного лазером. Положите на землю пять деревянных досок и положите на них металлический лист. Поместите на него две поперечины вертикально и поместите еще две планки в вертикальные планки по горизонтали. Прикрепите боковые жизни и все зажмите. Зажав их, начинайте приваривать каждую деталь друг к другу. После сварки прикрепите ножки и колесико для перемещения.

Заключение

Перечисленные выше сварочные столы прочные, прочные и удобны в использовании для любых сварочных работ. Тем не менее, в каждом есть описание того, как вы можете сделать свой собственный без особого напряжения, но не забудьте использовать свои личные средства защиты, такие как ручные дары, Google и другие, поскольку вы будете работать со сварочной дугой.

Почему сварочные тележки расположены под углом?

Если вы потратили какое-то количество времени на сварку или даже просто изучили лучших сварочных тележек , вы, вероятно, задались вопросом , почему сварочные тележки расположены под углом? Хороший вопрос! На самом деле есть три основные причины, по которым большинство сварочных тележек, с которыми вы столкнетесь, имеют наклонную верхнюю полку: видимость органов управления, поддержание более низкого центра тяжести для предотвращения опрокидывания и предотвращение нагромождения сварочного оборудования и других предметов.

Сочетание всех этих факторов призвано обеспечить вам как сварщику идеальное рабочее место. То есть эти причины для установки верхней полки под углом, хотя поначалу это может быть несколько странно, на самом деле существуют для обеспечения безопасной и эффективной рабочей среды для вас и ваших коллег. Хотя вы определенно можете найти ровные сварочные тележки или даже создать свои собственные, после прочтения этой статьи мы уверены, что вы увидите истинные преимущества этого небольшого наклона, будь то при покупке профессиональной тележки или при рассмотрении проекта сварочной тележки DIY . .

Почему сварочные тележки расположены под углом?

В этой статье мы расскажем об основных причинах необъяснимого наклона сварочной тележки.

Во-первых, мы рассмотрим преимущества угловой сварочной тележки с точки зрения безопасности , включая видимость органов управления сваркой, а также важность низкого центра тяжести тележки для защиты тележки от опрокидывается.

Далее мы рассмотрим еще несколько повседневных практических последствий использования угловой сварочной тележки, например, как этот небольшой угол может помешать вам и другим людям складывать предметы на полку тележки.Это может показаться глупым, но наличие встроенного механизма, который не дает вам загружать верхнюю полку вашей тележки другим оборудованием (и даже просто повседневным барахлом), на самом деле является большим преимуществом.

Видимость и доступность органов управления

Возможно, самая важная причина того, что большинство сварочных тележек имеют наклонную верхнюю полку, - это обеспечение видимости и доступности органов управления сваркой. Устанавливая эту полку под углом, тележка позволяет видеть элементы управления под прямым углом, что предотвращает параллакс.

Нет-нет, мы не говорим здесь о злодее из DC Comics. Параллакс - это просто термин, который описывает иллюзорную разницу в видимом положении объекта в зависимости от точки зрения зрителя. То есть, если вы посмотрите на объект с одной точки зрения, а затем измените точку обзора, объект будет выглядеть так, как будто он находится в другом положении относительно объектов вокруг него.

Это важное препятствие, которое необходимо преодолеть при сварке. Вы хотите иметь возможность точно видеть органы управления и датчики вашего сварочного оборудования.Таким образом, угол наклона сварочной тележки обеспечивает надлежащую точку обзора, чтобы вы могли видеть все «таким, какое оно есть на самом деле». Дополнительным преимуществом этого угла по отношению к элементам управления является то, что он дает вам, сварщику, более удобное положение, позволяющее легко манипулировать элементами управления.

Для ровной полки может потребоваться наклониться, чтобы должным образом рассмотреть элементы управления и манипулировать ими с точностью, необходимой для этой деликатной работы.

Низкий центр тяжести для предотвращения опрокидывания

Еще одним важным преимуществом угловой конструкции многих сварочных тележек является снижение центра тяжести тележки.Это может показаться не такой важной функцией, но если вы примете во внимание катастрофические последствия, которые могут последовать, если ваша тележка перевернется, вы поймете, почему это так важно.

Сварщики - это не дешевый инструмент, и сильное падение на бетонный пол может вызвать серьезные повреждения даже самого прочного оборудования. Вот почему нижний центр тяжести, создаваемый наклонной сварочной тележкой, так важен. Это значительно снижает вероятность непредвиденного происшествия или поездки, из-за которых ваша тележка опрокинется.Вы обязательно должны помнить об этом, прежде чем серьезно рассматривать сварочную тележку с прямым горизонтальным расположением.

Предотвращение наложения

Этот последний пункт, вероятно, не является преднамеренным преимуществом наклона верхней полки сварочной тележки; это скорее всего просто счастливый случай. Но факт в том, что если верхняя полка вашей сварочной тележки находится под небольшим углом, у вас гораздо меньше шансов поставить что-либо на нее. Это большое преимущество по двум причинам: во-первых, это поможет поддерживать чистоту и эффективность на рабочем месте, а во-вторых, это не позволит вам скопить столько вещей наверху, что вы не сможете безопасно перемещать тележку!

Этот угловой дизайн явно полезен с точки зрения поддержания чистоты в вашем помещении.У вас никогда не возникнет соблазна поставить напиток на рабочую поверхность, что может привести к разливу или другим катастрофическим беспорядкам.

Кроме того, у вас не будет такой проблемы с загромождением рабочего места. Наклонная полка делает довольно неудобным размещение лишних предметов рядом с вашим сварочным оборудованием, что позволит поддерживать чистоту и готовность к работе на самом важном рабочем месте.

Что касается повышения мобильности вашей тележки, то наклонная полка не позволит вам разместить на ней кучу неподдерживаемых или легко потерянных предметов.С этой верхней полкой, свободной от дополнительного оборудования и хлама, вы всегда сможете свободно перемещать тележку, не беспокоясь о том, что предметы упадут или тележка перевернется под всем весом.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
