Устройство теплицы чертежи и проекты

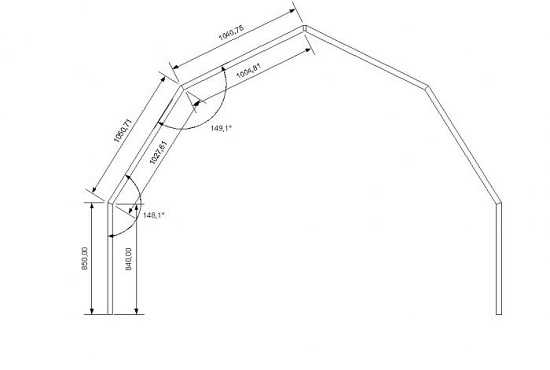

Многогранная схема.

Переходной вариант меж арочной и двускатной формой. Характеризуется высочайшей прочностью и стойкостью к снеговым нагрузкам.

Ломаная схема приспособлена для сезонного использования. Нижние сегменты крыши могут являться большенными вентиляционными лючками.

Главный недочет такового проекта – высочайшая сложность и трудозатратность сборки каркаса.


#video_insert_place

Односкатная крыша. Более всераспространены примыкающие проекты теплиц с отоплением имеющие односкатную кровлю.

Достоинства таковой схемы сборки для зимней теплицы намного больше, если она расположена на южной стороне дома. В данном случае экономия на подогреве может составлять до 20 %.

Не считая того, если позволяет схема отопления дома с ней можно соединить систему подогрева теплицы.

#video_insert_place

При монтаже употребляют разъёмные либо неразъёмные поликарбонатные профили. Нижние торцы требуется закрыть перфорированной лентой, способной обеспечить нормальный сток конденсата и воспрепятствовать проникновению пыли.

Верхние торцы требуется закрыть с помощью сплошной самоклеящейся алюминиевой ленты. Следует заранее отметить, что если теплица строится в виде арки, то торцы панелей требуется закрыть с помощью специальных профилей.

Панели с шириной от 500 до 1050 мм следует вставить в пазы профилей, после этого прикрепить к продольным опорам каркаса с помощью саморезов.

Саморезы должны быть снабжены термошайбами, способными обеспечить герметичное и надёжное крепление панели. Кроме этого, немаловажным моментом будет то, что благодаря термошайбам риск смятия панели сводится к минимуму.

#video_insert_place

Каркас из шляпного профиля монтируется быстро и легко, но такая конструкция не выдерживает вес тяжелого снега.

Если Вы решили строить фермерские теплицы из профильной трубы, то здесь каркас может быть сварным. Труба имеет круглое или квадратное сечение.

Эта конструкция также не выдерживает большого веса снега.

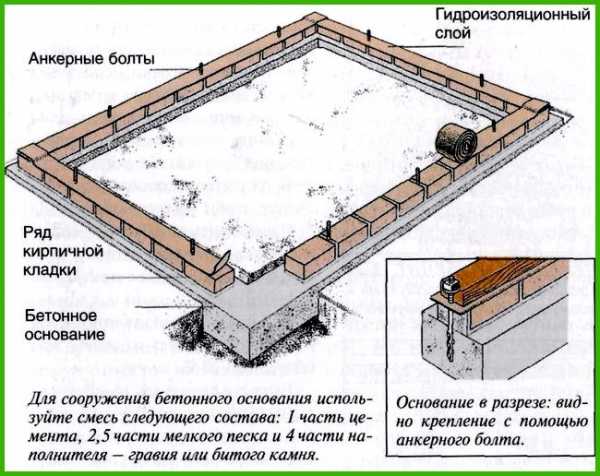

Каркас закрепляют на фундаменте. Для прочности используют анкерные болты, либо предварительно закрепленные шпильки.

Такое крепление обеспечит достаточную жесткость и прочность, при всем этом разница в теплоемкости строительных материалов не будет способствовать расшатыванию конструкции в сильную жару и морозы.

Полезный совет! При строительстве теплицы из поликарбоната своими руками из профильных труб вытянутой формы, рекомендуется установить ее по направлению с востока на запад. Форточку для проветривания в двускатном варианте теплицы располагают с южной стороны.

Наиболее распространенными видами оснований под теплицы являются деревянные рамы из брусьев, короба из дерева, ленточные фундаменты мелкого заглубления, столбчатые и точечные фундаменты. Выбирая тот или иной фундамент, необходимо учитывать вес и размер будущей конструкции теплицы, ее функциональность и материал покрытия.


Archicad 18 — Технический проект теплицы 9х3 м



bevelavita.ru

чертежи и проекты, планировка, примеры схем теплиц, а также обзор самых лучших проектов зимних построек, сделанных своими руками

Климат нашей страны таков, что получить урожай некоторых культур представляется возможном только при использовании теплиц. Сегодня мы имеем возможность рассматривать массу проектов, схем, иллюстрирующих конструкции разных типов.

Содержание:

Стационарные, сборно-разборные, арочные, одно-, двухскатные, тоннельные… а ведь еще с размером не промахнуться надо. Эта статья поможет вам определиться с устройством теплицы, чертежами и проектами.

Выбираем проект теплицы

При выборе сооружения придется учитывать множество разных факторов, начиная с видов культур, которые вы собираетесь выращивать, заканчивая планировкой внутреннего пространства парника.

Постоянная или временная?

Начнем с того, что конструкции могут быть сборно-разборными и стационарными. Первые – самый экономный вариант, правда, использоваться могут только летом. Они хороши для выращивания редиса, лука, укропа, салата и т. д. Кроме того, это выход для садовых участков, за которыми нет возможности присматривать круглый год.

Делая выбор в пользу проекта теплицы из поликарбоната сборной конструкции надо учитывать, что сооружается она из металлического профиля или полипропиленовой трубы. Это означает, что при дальнейшем составлении проекта теплицы в чертежах придется столкнуться с разными видами соединительных узлов. Это кропотливая работа, требующая пристального внимания, большой точности.

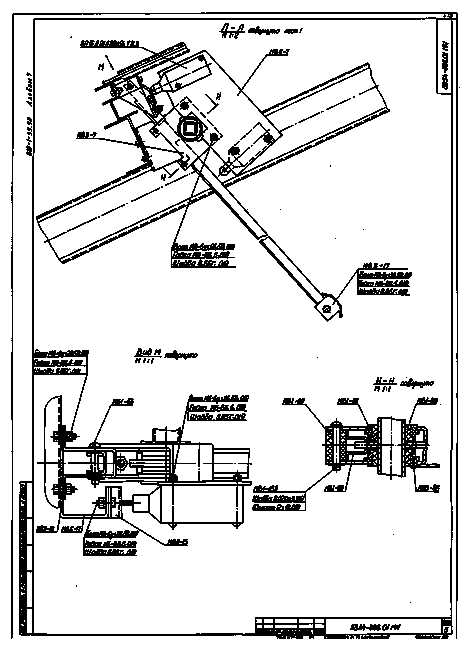

Чертеж с примерами соединительных узлов

Стационарная конструкция более затратна в строительстве, разработать проект теплицы с отоплением или без него сложнее. Однако такая схема имеет массу преимуществ:

  • Парник может иметь любые размеры, схему.
  • Доступно оборудование внутри систем отопления, что обеспечивает возможность круглогодичной эксплуатации.
  • Схема полива может быть любой – ручной, полуавтоматической, автоматической. То же касается проветривания.
  • Проект можно сделать самостоятельно или заказать в специализированной фирме.

Вариант схемы проекта теплицы, в чертеже пронумерованы все элементы конструкции

Обратите внимание: на схеме стационарной теплицы останавливаемся в случае, если ее предполагаемая площадь будет более 5 м2. Сооружение меньшего размера не оправдает затраты на строительство.

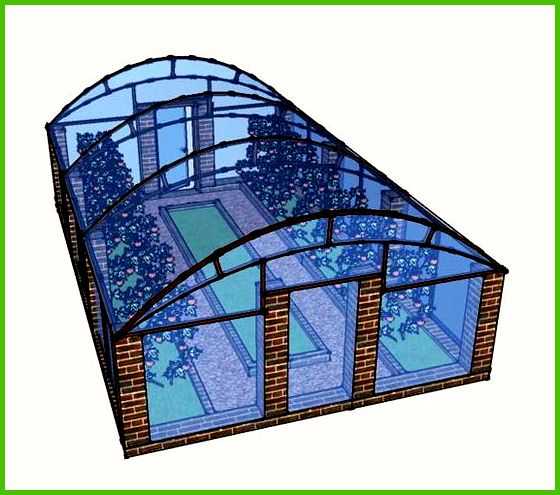

Проект арочной теплицы

Арочные парники отличаются от дуговых своим строением. В схеме обязательно присутствуют две вертикальные боковые стены, которые дают возможность использования всего пространства даже при выращивании высокорослых культур. Подойдет такое сооружение как для летнего, так и для зимнего использования – все зависит от наличия/отсутствия отопления, фундамента и материала изготовления каркаса.

Проектирование и строительство теплиц арочной конструкции очень распространено. Причин тому несколько: удобство монтажа укрывного материала; правильно спроектированный каркас способен выдерживать большие снеговые нагрузки; большая площадь крыши позволяет сделать удобную схему размещения под ней инфракрасных обогревателей, ламп освещения.

Рассматривая варианты проектов по всесезонным теплицам надо учитывать устойчивость каркасов к ветровым, снеговым нагрузкам

К сведению: Неудобство может создать только момент организации кровли, как на схеме выше. Для сгибания профиля понадобится трубогибочная машина, либо какое-то другое приспособление.

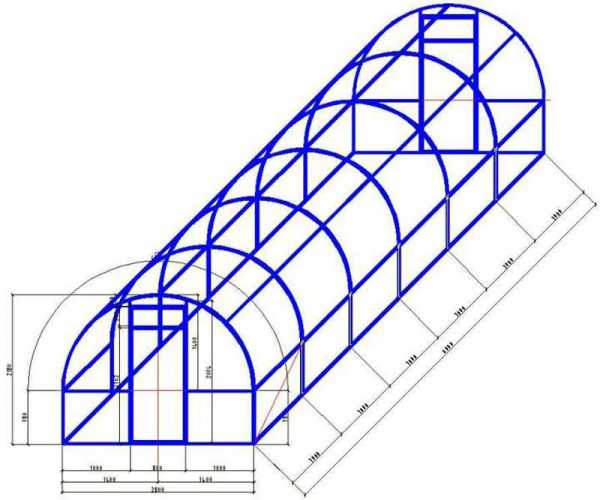

Дуговые парники

Дуговые или, по-другому, тоннельные теплицы можно назвать предшественниками арочных схем. Конструкция их и, соответственно, проект будет примитивной. По сути это несколько дуг, выставленных друг за другом на определенном расстоянии, с перемычками или без них. Чаще всего сборные конструкции такого типа, как на схеме, применяются для укрывания зелени, ранних ягод, моркови, редиса…

Также можно выбрать проект отапливаемой теплицы тоннельного типа. Однако надо учитывать, что необходимая высота кровли тут достигается за счет увеличения расстояния между боковыми сторонами. Высота парника всегда в два раза меньше ширины. Например, при высоте кровли в 1,7 метра боковые стены будут отстоять друг от друга на 3,4 метра. Следовательно, придется вставать перед выбором: передвигаться внутри согнувшись, либо пожертвовать свободным пространством придомового участка.

Простой проект теплицы, своими руками из поликарбоната и металлических дуг сооружение собирается очень быстро

Проекты двускатных и односкатных конструкций

Этот вариант можно назвать классическим, так как до популяризации арочных поликарбонатных сооружений проектирование теплиц с двумя скатами применялось повсеместно. Основные преимущества двускатной схемы:

  • Высота может быть любой, независимо от ширины.
  • Вентиляция под коньком крыши осуществляется намного лучше, чем под сводом арочного парника.
  • Снег на крыше, сделанной по такой схеме задерживается меньше, его сход осуществляется самостоятельно.
  • Возводиться сооружение может из любых материалов, дерева, металлопрофиля, старых оконных рам и т. д.

Не стоит выбирать проект – схему двускатного сооружения только для летних тепличек под зелень, высотой до 1 м – они будут неудобны в обслуживании.

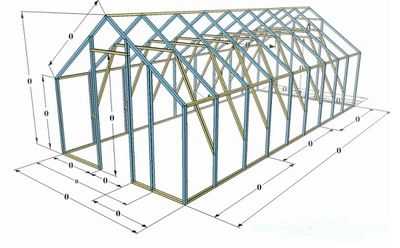

Схема двухскатного каркаса

Следующая схема теплицы из поликарбоната иллюстрирует пример односкатной постройки. Она имеет все преимущества двускатной, однако надо помнить, что:

  • При пристенном размещении конструкция должна находиться с южной стороны дома. Только так растения будут получать достаточное количество солнечного света.
  • Отдельностоящий односкатный парник обязательно ориентируется низкой стороной туда, откуда чаще дует ветер. В противном случае ветровые нагрузки на каркас будут очень велики.

Чертеж – схема односкатной теплицы

Предпочтительные размеры

Один из этапов выбора схемы — проекта теплицы из профильной трубы – определение желаемых размеров. Для начала отвечаем на следующие вопросы:

  • Для каких целей нужен парник? Томаты, огурцы потребуют просторного, добротного укрытия, тогда как для выращивания редиса, зелени, будет достаточно маленькой теплички на дугах.
  • Какие виды растений вы собираетесь выращивать? От ответа зависит высота постройки. Если это тыквы, перцы, ягоды – смотрим только на собственное удобство; огурцы, томаты могут достигать в высоту 1,5 – 1,7 м, плюс обязательные 30 см свободного пространства над верхушками.
  • Сколько свободного места имеется на участке?
  • Какие многолетние растения, деревья находятся в непосредственной близости от места сборки теплицы, проект которой создается. Это, опять же, вопрос высоты сооружения.

Рисунок – схема маленького парника

Обратите внимание: теплицы по индивидуальному проекту могут иметь любые размеры. Однако при составлении схемы стоит придерживаться пропорций, выработанных опытом садоводов: длина постройки должна быть больше ширины в два раза — 3х6, 4х8 и т. д. Также учитываем ширину грядок (от 60 см), проходов (от 80 см).

Планировка теплицы

Теперь о планировке теплицы внутри. Выбирая проект постройки с фундаментом, надо обратить внимание на планировку, ведь от этого зависит удобство обслуживания растений. Для узких сооружений будет оптимальным вариант с двумя грядками по всей длине боковых сторон. Если ширина парника позволяет, то логично будет выбрать схему на три и более ряда. Главное, чтобы средние ряды не доходили до торцов постройки на полную ширину прохода. На схеме ниже приведены два варианта для парников разной ширины.

Устройство зимней теплицы, чертеж и проект должен включать планировку внутреннего пространства

загрузка... загрузка... загрузка... Похожие статьи
  • Строительство теплиц своими руками: выбор проекта, чертежа и материалов, а также строительство теплицы из поликарбоната своими руками, видео инструкции

    Строительство теплиц , парников на приусадебном участке — залог обильного урожая с ранней весны до заморозков. Никто не будет спорить, что, выращенные...

  • Обзор теплиц из стекла, фото разных построек: из пластиковых окон, алюминиевого профиля, а также инструкция по строительству стеклянной теплицы своими руками

    Теплицы из стекла начали строить еще в начале XVI века во Франции. В то время это был единственный прозрачный материал способный выдержать влияния...

  • Изготовление мини теплицы своими руками, фото стеклянных, пленочных, мини теплиц из поликарбоната, выбор материалов для такого парника, обзор разных конструкций

    Мини теплица может понадобиться в разных случаях. Это выгонка зелени, подснежников, ранняя посадка редиса, моркови, лука; выращивание рассады на...

www.focuz.ru

Проект теплицы в чертежах - Всё про теплицы

Стойку и направляющие профили под гипсокартон в ближайшее время употребляют не по прямому предназначению, а для каркаса в строительстве теплицы своими руками. Обычно, профиль употребляют для строительства теплиц, в каких под пленкой либо поликарбонатом в весеннее-летний период будут расти овощи. В районах с мягенькими малоснежными зимами данные структуры нередко употребляются в качестве устройства парников с обогревом, которые могут употребляться и зимой. Это связано со последующими чертами материала:


Installation of a new generation of greenhouses. Part 1:


Отзывы:

Евгений Баканов пишет: Отличная теплица

Pasha Shaden пишет: маленькая поправка, 1)порошковая краска, не может наноситься дважды на одно и тоже покрытие! 2) торцовые швы не зачищены, в местах прилегания поликарбоната, а в остальном, гут!)

Чудесный огород Натальи пишет: Здравствуйте, Лёша! Отличная теплица! Растения останутся довольны! )))

Терехова Елена пишет: Супер👍

Терехова Елена пишет: 👍


Показанные на рис. 2 чертежи теплиц из профиля в виде домика подразумевают сооружение несущего каркаса, стенок и остроконечной крыши, в каких устраиваются созданные для вентиляции форточки. Если вы планируете теплицу малогабаритных размеров (до 4 м в длину), то ее крышу можно сделать односкатной, опущенной у задней стенки теплицы и возвышенной над входом. Это не дозволит воде попасть входящим на голову.

#video_insert_place

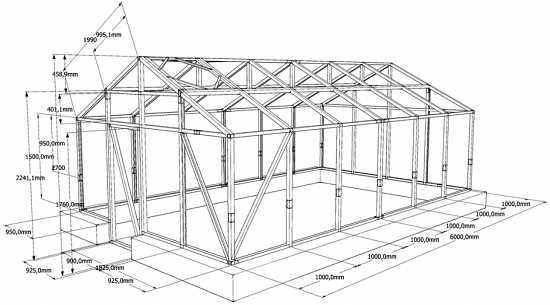

Двускатные схемы. Свойственны для проектов теплиц из профильных труб либо железного уголка, швеллера, двутавра. Угол наклона стропильной системы должен быть в границах 20-30°. Это лучшая величина, позволяющая снегу беспрепятственно сходить с плоскости. Эта крыша довольно пологая, для того чтоб не крепить стропильную схему дополнительными укосами для защиты от ветровой нагрузки.

Купольные схемы. Проект нормально подходят для сотворения теплицы термоса с внутренней дополнительной прослойкой. Полусферическая форма дозволит отлично отражать термическое излучение вовнутрь сооружения. Значимым недочетом таковой схемы является завихрения в конвекционных потоках и образование застойных зон воздуха, как итог очень нехорошая вентиляция помещения. В качестве материала употребляются железные профиля и древесные брусья. Необычная форма рам может вызвать определенные сложности в экономной раскройке поликарбоната.

#video_insert_place

Если же у вас нет в наличие трубогиба, рекомендуется остановить выбор на прямоугольном каркасе с двускатной или односкатной крышей. Выполняется такой каркас теплицы из профильной трубы 20*20 своими руками (чертежи, фото готовых конструкций можно найти на тематических сайтах). Расчеты, чертежи и схемы каркасов помогут рассчитать необходимое количество профилей и избежать приобретения лишнего материала.

Разрабатывая своими руками чертежи каркаса для теплицы из профильной трубы, рекомендуется брать в расчет стандартную длину реализуемых профилей. Размеры теплицы подбираются так, чтобы при нарезке необходимых отрезков оставалось как можно меньше отходов.

Каркас из шляпного профиля монтируется быстро и легко, но такая конструкция не выдерживает вес тяжелого снега. Если Вы решили строить фермерские теплицы из профильной трубы, то здесь каркас может быть сварным. Труба имеет круглое или квадратное сечение. Эта конструкция также не выдерживает большого веса снега.

Каркас закрепляют на фундаменте. Для прочности используют анкерные болты, либо предварительно закрепленные шпильки. Такое крепление обеспечит достаточную жесткость и прочность, при всем этом разница в теплоемкости строительных материалов не будет способствовать расшатыванию конструкции в сильную жару и морозы.

Интересная информация, ах так раз хочу построить теплицу используя чертеж ” деревянной теплицы: советская классика”. Отличная теплица выйдет, с виду прочная и долговечная, то что нужно. В принципе если есть материалы и руки из правильного места то можно запросто сделать такую теплицу без посторонней помощи. Не думаю то при строительстве такой теплицы, понадобятся специальные знания, вот здесь все довольно ясно и просто как по мне).

А я к металлическому каркасу прикручиваю деревянные двойные рамы, между которыми пленка агрил (проветривается хорошо и дождь попадает). В конце сезона снимаю. По периметру теплицы стоят грядки из неоструганной доски, лесенкой в 3 ступеньки и общей высотой 60 см под клубнику. Через каждый метр в ступенчатой грядке жесткие ступеньки, шириной 30см. По этим ступенькам и до крыши теплицы можно достать, если нужно. По углам теплицы на стыке ягодных грядок – емкости с водой – греется солнцем.

#video_insert_place

bevelavita.ru

Выбор проекта для изготовления теплицы своими руками, чертежи и фото

Если по ряду причин вами было принято решение не приобретать стандартную модель заводского производства, а изготовить строение самостоятельно, то первое с чем придется столкнуться — разработка проекта теплицы в чертежах. Это обязательный этап подготовки, который должен минимизировать денежные затраты, упорядочить рабочие процессы и оптимизировать время на строительство.

В представленной статье приведены наиболее удачные примеры чертежей теплиц разных размеров и из различных материалов. Даны рекомендации по проектированию и критерии, согласно которым следует выбирать готовый чертеж.

Критерии разработки проекта

В интернете на специализированных сайтах можно найти уже готовые проекты для изготовления теплиц своими руками из поликарбоната, чертежи и заданные размеры. Перед выбором определенного типа необходимо определить, как именно будет использоваться сооружение.

Устройство теплицы из поликарбоната своими руками, чертежи и видео технического проекта:

  1. Прежде всего, на вид конструкции влияет интенсивность и сезонность эксплуатации. Если планируется использование строения круглый год, то целесообразно остановить выбор на чертежах теплицы термос, зимней модификации. Наиболее оптимальная форма для нее – это заглубленный отдельно стоящий двускатный домик или односкатное сооружение, примыкающее к стене дома.

Устройство теплицы из дерева своими руками, чертеж заглубленной конструкции

В случае примыкания к дому есть возможность использовать систему отопления коттеджа для нагрева теплицы. Это даст дополнительную экономию средств на устройствах отопления. В качестве покрытия целесообразно использовать рамы с энергосберегающими стеклопакетами или толстым, более 12-16 мм ячеистым поликарбонатом. Стоимость этих материалов довольно высока, но при интенсивной эксплуатации в зимнее время довольно быстро окупиться.

Сооружение пристенной заглубленной деревянной теплицы из поликарбоната своими руками – чертежи «солнечного вегетария»

  1. Опоры стеллажа;
  2. Трубы водяного обогрева;
  3. Стеллаж;
  4. Лежень основания;
  5. Деревянный скат с покрытием из стекла или поликарбоната;
  6. Вентиляционная вытяжка;
  7. Лежень пристенный;
  8. Пристенные опоры;
  9. Верхняя полка для выращивания зелени;
  10. Входящие трубы магистрали отопления и водопровода;
  11. Торцевой радиатор отопления;
  12. Поперечина;
  13. Откос;
  14. Шпрос;
  15. Приямок.
  16. Габариты теплицы определяются размерами участка. При этом целесообразно расположить строение по сторонам света. Ориентация с востока на запад может снизить ветровую нагрузку и более равномерно распределить солнечные лучи.

Устройство арки, чертеж и размеры теплицы из поликарбоната своими руками

  1. Выбор материалов, при всем многообразии, довольно ограничен. Для отделки, наиболее подходящими считается поликарбонат, стекло, а для сезонных парников полиэтиленовая пленка, простая или армированная. Последнюю, допускается не демонтировать зимой, если в регионе наблюдается незначительная снеговая нагрузка. В качестве материала для каркаса традиционно применяют деревянный брус или профильные трубы. Часто используют металлопрофиль различного типа и сечения и арматуру. В последнее время теплицы возводятся из полипропиленовых труб, металлопластиковых окон, и профилей для гипсокартона.

Схемы основных элементов и общий чертеж деревянной теплицы сделанной своими руками, конструкция Митлайдера

Важно! При выборе поликарбоната в качестве укрывного материала следует помнить, что от его толщины зависит стойкость конструкции. Чем толще лист, тем меньшее количество стропил нужно для теплицы.

Устройство теплицы своими руками из поликарбоната, чертеж раскроя поликарбонатного листа для торцевой стены строения 6×3 метра

Габаритные размеры

Не зависимо от материала или типа конструкции при устройстве теплицы чертежи и проекты должны отображать ключевые размеры: ширину, длину и высоту.

Чертеж теплицы из профильной трубы с размерами также подойдет для изготовления сооружения из дерева

Ширина

Стандартные теплицы, производимые в заводских условиях, имеют определенные ограничения по ширине – 1,8, 2,4, 3,0 м. при создании своего чертежа целесообразно сделать размеры кратными. Таким образом, при постройке можно будет использовать некоторые стандартные детали и крепежи. Кроме того размер грядок или стеллажей внутри сооружения должен быть в пределах 70-90 см. в этом случае огородник будет иметь прямой доступ к любому растению  не опираясь на обрабатываемую землю.

Совет: Ширина дверей не менее 55-60 см для того чтобы можно было проехать садовой тачкой. Целесообразно оставить такую же ширину проходов между грядками. Таким образом, расчетная ширина может составлять 2,4 м при двухрядном (90×60×90) и 3,9 при трехрядном (70×55×140×55×70) расположении грядок.

Чертеж теплицы из поликарбоната с размерами в виде пирамиды Хеопса, на деревянном каркасе

Длина

Длина теплицы произвольная величина кратная основным размерам обшивочного материала. К примеру, для строения из поликарбоната длина должна быть кратной 1,22 м. Если планируется использовать полиэтиленовую пленку, то стандартного рулона длиной 30 м хватает на 24 м строение. С учетом всех напусков и материала, который пойдет на обшивку торцевых стен.

Если в качестве материала используются старые рамы, то все габариты, включая длину, определяют исходя из них. Так как стекло довольно дорогостоящий материал, который, к тому же, трудно обрабатывать малоопытному мастеру, ориентироваться необходимо на уже имеющуюся площадь остекления.

Важно! Создавая чертеж теплицы из поликарбоната с размерами 3×6, или 2,4×12 м следует учитывать толщину соединительных элементов несущих конструкций. Чтобы не доклеивать после окончания монтажа по 15-20 см поликарбонатного листа возле торцевой стены.

Как сделать теплицу из поликарбоната своими руками, чертежи на фото показывают укрупненную секцию и потенциальную длину сооружения

Высота

Она зависит от типа культуры, которая будет выращиваться в строении или от высоты стеллажей и их количества. Если чертеж конструкции подразумевает двускатную форму крыши, то ее высота должна быть 2-2,5 м, тогда у стены высота сооружения будет не менее 1,5 м. такой высоты вполне достаточно, чтобы индетерминантные (постоянно растущие) культуры чувствовали себя комфортно.

Устройство теплицы из профильной трубы своими руками, чертежи крепления двери и вентиляционных окон на торцах

Обратите внимание: Более компактные культуры хорошо себя чувствуют в строениях высотой 1,8 м, которые имеют арочную или купольную форму. В этом случае высоты у стенки в 50-80 см вполне достаточно для комфортного роста капусты, перца, редиски и зелени.

Чертежи некоторых конструкций из популярных материалов

Наиболее долговечным и надежным материалом для теплицы остаются профиля из металла и трубы квадратного сечения 50×50 и 20×20 мм. Чертежи теплицы из профильной трубы 20х20 можно использовать для строительства таких же конструкций только из дерева, но значительно большего сечения.

Изготовление теплицы из профильной трубы, чертеж с размерами и ломаной конструкцией

В качестве крепления элементов каркаса между собой может использоваться электросварка, болты с гайками или специальные хомуты. Их применение наиболее просто, кроме того дает возможность быстрой разборки и передислокации теплицы на новое место.

Схема крепления каркаса теплицы из профильной трубы, чертежи размещения хомутов

Выводы

Тонкости проектирования отопительной и дренажной системы, а так же вентиляции достаточно сложны, поэтому рекомендуется воспользоваться готовыми проектами.

roomgood.ru

Чертежи теплиц для строительства своими руками

Строительство этого нужного в домашнем хозяйстве сооружения нельзя отнести к очень уж сложным делам для человека, который умеет своими руками держать молоток и ножовку. Но обратить внимание на некоторые особенности все же следует.

Классификация теплиц.

Предлагаемые чертежи теплиц помогут сделать правильный выбор и принесут не только удовольствие от самого процесса строительства, но и вполне ощутимую и материальную пользу.

Сделаны из дерева — советская классика!

Заглубленную в грунт двускатную теплицу можно встретить во всех регионах, кроме самых южных. Там она просто не углубляется в землю. Правильные теплоизоляция, системы отопления, вентиляции и полива, сделанные своими руками, позволяют в подобных теплицах выращивать любые виды рассады, цветов или огородных культур даже в самом суровом климате.

На чертеже обозначены:

  1. Вертикальные стойки.
  2. Заглубленный фундамент.
  3. Стропила.
  4. Конек.
  5. Связочный брус.
  6. Упорный паз для рам.
  7. Отлив.
  8. Стойки стеллажа.
  9. Опора стеллажа.
  10. Дымоход.

Устройство деревянной теплицы.

Данная схема имеет некоторые особенности, на которые следует обратить внимание:

  1. Под основание устраивается ленточный фундамент на глубину не менее 400 мм. Котлован глубиной 1200 мм (с фундаментом) вполне можно сделать и своими руками.
  2. Каким будет покрытие — стекло, пленка или пластины из поликарбоната — не принципиально.
  3. Отопление в классическом чертеже теплицы — печное, практически же каждый хозяин выбирает оптимальный для него вариант.

Следует отметить, что этот, на первый взгляд, устаревший чертеж теплицы по сей день широко распространен по всему миру. Его можно встретить и в Австрии, и в Швеции, и в Канаде.

Ныне старая схема переживает второе рождение, пользуясь большой популярностью у любителей органического земледелия.

Вернуться к оглавлению

Чертеж теплицы из профиля для гипсокартона

Легкий, достаточно прочный, износоустойчивый, удобный в монтаже и довольно недорогой профиль буквально сам просится в качестве основного материала для строительства теплицы своими руками. Это почти та же схема, что и рассмотренная выше. Особенностью является вентиляционная фрамуга, устроенная на двускатной крыше.

Виды профилей для парника.

Чертежи теплицы предполагают использование профиля для гипсокартона CD(60х27) в качестве вертикальных стоек, конька и стропил и диагоналей в секциях. Для горизонталей лучше подойдет UD(27х28) профиль. Покрыть тепличку можно пленкой, но наилучшим будет покрытие из сотового поликарбоната. Учитывая подверженность его к температурным расширениям, листы поликарбоната следует укладывать внахлест. Все соединения и отверстия под крепеж в обязательном порядке обрабатываются силиконом.

Существенным минусом в чертеже теплицы является недостаточная способность выдерживать снеговую нагрузку. Поэтому пленочное покрытие на зиму желательно убирать. При использовании покрытия из поликарбоната требуется усиление скатов крыши дополнительными вертикальными стойками. Или же просто придется разобрать крышу на зиму.

Для лучшей устойчивости и надежности всей конструкции чертежи теплицы предполагают использование усиленного (0,6 мм) профиля в угловых стойках, а также в нижнем и верхнем обвязочных контурах. Остальные части каркаса в целях экономии средств могут быть выполнены из более тонкого профиля (0,5 мм).

Вернуться к оглавлению

Знаменитый Митлайдер и его чертежи теплиц

Предлагаемая конструкция несложна и предназначена для сборки своими руками. Здесь будет рассмотрен традиционный вариант двускатной теплицы с вертикальными стенками. Более современный вариант на основе арочной теплицы ничего принципиально нового не имеет. Какой из видов вам выбрать — это дело вкуса.

Главной особенностью митлайдеровской теплицы является система вентиляции. Принципиальная схема ее выглядит так.

Принципиальная схема системы вентиляции теплицы по Митлайдеру.

И верхняя, и нижняя фрамуги обращены в одну сторону — на юг, поэтому внутрь может входить только прогретый воздух. Конструкция имеет достаточное количество балок и раскосов, чтобы выдержать самые сильные снегопады. Все несущие детали изготавливаются из дерева, что предотвращает излишнее скапливание конденсата.

Для строительства используется:

  • брус 100х100х3050 мм 5 шт. на основание;
  • брус 100х100х2450 мм 10 шт. на боковины;
  • брус 100х100х6000 мм 8 шт.;
  • стропила 50х75х3000 мм 42 шт.;
  • брус 50х75х1800 мм 32 шт. на боковины;
  • брус 50х75х2400 мм 16шт. на торцы;
  • доска 100х25х3600 мм;
  • доска 200х25;
  • доска 300х25х300 мм 2 шт.;
  • доска 100х50 мм;
  • рейки 25х50 мм;
  • гвозди 75 и 100 мм;
  • петли дверные;
  • металлические блоки для вентиляции;
  • необходимое количество пленки или поликарбоната.

Скос основания оконной рамы составляет 30°, как и скат крыши.

Укрываем сооружение пленкой в 1-2 слоя или листами сотового поликарбоната.

Как видим, строительство теплицы по Митлайдеру своими руками вполне доступно. Было бы желание! В результате у вас будет самая, пожалуй, функциональная теплица из всех рассмотренных вариантов.

1landscapedesign.ru

Чертежи теплицы из поликарбоната

Процесс изготовления теплицы из поликарбоната можно назвать ответственным, но, в то же время, доступным видом постройки собственными силами. При разработке проекта следует придерживаться определённых правил, учитывая особенности применения этого современного полимера. Поэтому так важно разработать конструкцию каркаса теплицы, и строго придерживаться этой схемы при проведении монтажных работ.

Учитываем свойства материала

При выборе конструкции теплицы следует не только учесть форму планируемого типа объекта, но и сопоставить её с некоторыми характерными свойствами материала. В частности потребуется обратить внимание на следующие характеристики:

Таблица 1. Важные физические характеристики поликарбоната

Как следует из таблицы, для создания приусадебной теплицы нет необходимости приобретать чрезмерно толстый поликарбонат. Иначе трудно будет выдержать небольшие размеры теплицы, а условия для роста растений будет обеспечить сложнее.

Не стоит забывать, что с увеличением толщины поликарбонатных панелей материал значительно утяжеляет всю конструкцию.

При выборе материала дополнительно следует учитывать размер стандартного листа поликарбоната. Если типовой лист монолитного поликарбоната составляет 2,05×3,05 метра, то сотовый поликарбонат выпускается в формате 1,26×2,24 метра. Предпочтительным материалом для постройки теплицы является сотовый поликарбонат.

Теплица: выбор формы, разработка проекта

Главным правилом, которого следует придерживаться, создавая чертежи теплицы из поликарбоната, должен стать принцип, что каркас принимает на себя все нагрузки. От его прочности будет зависеть стабильность и длительность эксплуатации теплицы.

Проект теплицы можно выполнить самостоятельно или воспользоваться готовыми предлагаемыми типовыми вариантами. Типовой проект также может быть использован для определения, какие получит ваша теплица из поликарбоната размеры, чертежи и принципиальную схему.

Наиболее подходящей разновидностью теплицы с применением сотового поликарбоната является арочная конструкция. Это связано сразу с несколькими особенностями данного типа конструкции:

  • удобство в изготовлении теплицы, экономное расходование материала;
  • оптимальное сочетание габаритных размеров: при радиусе 3,8 метра – достигаемая высота составит 1,9 метров;
  • возможность использования различных материалов для создания каркаса: стандартные металлические тепличные дуги, трубы ПВХ, профильная стальная труба;
  • удобство крепления конструкции, которое может производиться как с созданием фундамента, так и просто на грунт;
  • простота последующего ухода за теплицей: лёгкость очистки, минимальное воздействие снежного покрова, падающих предметов.

Проект для разрабатываемой конструкции должен содержать все необходимые сведения по порядку сборки, количеству и типу применяемых материалов и крепежа. В частности следует указать: исходные ширину и высоту теплицы, радиус изгиба дуг, шаг установки дуг, расстояние крепления рёбер жесткости, места установки дополнительных элементов теплицы (двери, форточки).

Для изготовления ребер жесткости можно использовать металлический профиль размером 20×20 миллиметров, а верхний элемент и ребра жесткости у основания можно несколько усилить, выполнив их из швеллера или профилем увеличенного размера.

Следует помнить, что правильно разработанный проект позволит точно рассчитать площадь покрытия теплицы, а значит, и количество приобретаемого поликарбоната.

Важные замечания по сборке

После того, как проект теплицы из поликарбоната подготовлен, можно приступать к монтажу конструкции. При этом следует учитывать порядок сборки и другие особенности выполнения работ:

  • монтаж каркаса выполняют, начиная с центральной части, и постепенно приближаясь к краям;
  • после установки всех рёбер жёсткости, соединяют нижние края арочных элементов с торцевых сторон;
  • устанавливают дополнительные элементы – двери и форточки;
  • закрепляют конструкцию на подготовленной площадке на грунт или фундамент.

Следует учитывать, что при креплении листов сотового поликарбоната, их изгиб должен проводиться исключительно вдоль полых каналов. Это позволяет проводить эффективное удаление конденсата.

Таким образом, разработка проекта оказывает значительное влияние на качество изготавливаемой теплицы, её прочность и длительность использования.

polimerinfo.com

Проект теплицы из поликарбоната — чертеж и сборка парника

Самостоятельное возведение полимерного парника — это ответственное и непростое занятие. И чтобы строительный процесс протекал «без сучка и задоринки» потребуется создать проект теплицы из поликарбоната.

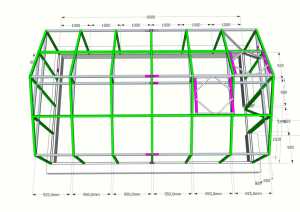

Проектирование и создание чертежа

Создание проекта теплицы из поликарбоната является первым шагом в возведении парникового строения. Это можно осуществить с использованием специальных программ даже лицам, имеющим минимальные навыки в черчении и проектировании. Однако, программа не способна всё рассчитать сама, некоторые нюансы пользователю потребуется учитывать самостоятельно.

В проекте теплицы указывается каждая из особенностей конструкции строения. Самостоятельно потребуется выбрать форму строения, определить габариты парника, учитывать ветровую нагрузку и давление на конструкцию, создаваемое тяжестью снега, накапливающегося на крыше парника. Если этими расчётами пренебречь, то получившееся сооружение в скором времени накренится и рухнет, придавив собой выращиваемые растения.

Подготовительные действия

После завершения изготовления чертежа самодельной теплицы из поликарбоната начинается следующий этап строительства — подготовительная работа. На этом этапе работ потребуется выровнять поверхность участка, на котором осуществляется возведение парника. Это делается с целью предотвращения подтапливания строения (если участок расположен в низине) или защиты парника от сильных ветров (участок расположен на возвышении). Ровная поверхность участка улучшит устойчивость теплицы.

На заметку: На подготовительном этапе потребуется принять решение, на чём будет устанавливаться парник — на фундаменте либо на оцинкованных металлических сваях.

Решение принимается на основании индивидуальных вкусов и пожеланий владельца строения. Если решения принято в пользу фундамента, то рекомендуется использовать либо ленточный, либо столбчатый тип фундамента, что станет дополнительной защитой строения от сквозняка.

Инструменты

Для изготовления самодельной поликарбонатной теплицы по разработанному чертежу, потребуется подготовить ряд необходимых инструментов и расходных материалов. В их число входит:

  • электролобзик;
  • высокоскоростная пила;
  • ножовка, обладающая ровными, острыми зубцами;
  • дрель;
  • термошайбы;
  • саморезы;
  • неразъёмные профили для закрытия торцов;
  • профилированная либо самоклеящаяся алюминиевая лента;
  • поликарбонатные панели.

Монтаж парника

Монтаж теплицы из поликарбоната производится по имеющейся схеме сборки, которая включает в себя ряд поэтапных действий:

  1. Установка фундамента. На месте установки строения, по периметру, выкапывается ров шириной около полуметра и глубиной до пятидесяти сантиметров. В ров засыпается песок и утрамбовывается, после чего поливается водой и отстаивается в течение дня. По периметру участка, с обеих сторон рва, устанавливается опалубка, после чего получившееся внутреннее пространство наполняется бетонным раствором. Если бетонный фундамент не используется, то в углах участка и в средине его длинных сторон, в почву, закапываются оцинкованные сваи, на которых впоследствии будет закреплён каркас.
  2. Сборка самого каркаса начинается с торцевой части. Для этого следует скрепить между собою элементы торца и соединить их с помощью саморезов либо винтов. Одна из торцевых частей укладывается на плоской и практически идеально ровной поверхности чего-либо, поверх неё укладывается термопластовая панель и делается отметка мест, где планируется проделать оконный и дверной проём. В помеченных местах проделываются необходимые отверстия, после чего полимерная плита закрепляется на торцевой части. Основное «тело» каркаса собирается следующим способом: передний и задний торцевые элементы парника соединяются между собою поперечными и продольными деталями. После этого, каркас потребуется закрепить на оцинкованных сваях или фундаменте.
  3. Крепление термопластовых листов. Разрезанные поликарбонатные плиты на заготовки нужных размеров укладываются поверх каркаса внахлёст. Уложенные листы крепятся к каркасу саморезами в местах соприкосновения. После окончания крепёжных работ следует обработать силиконовой герметикой щели, которые могут возникнуть между каркасом и термопластовыми плитами. После завершения этих работ поликарбонатный парник готов к эксплуатации.

Видео про монтаж теплицы своими руками

polikarbonatus.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
