Теплицы из поликарбоната схема – Проект теплицы из поликарбоната своими руками: чертеж с размерами

Содержание

размеры, чертежи, фото и видео

Поликарбонатные теплицы в торговой сети представлены широко — на любой вкус и размер. Но многие предпочитают делать их самостоятельно. Потому что теплица из поликарбоната своими руками получается в разы прочнее и надежнее. При этом, затраты меньше или такие же.

Как выбрать конструкцию

Содержание статьи

Если вы решите строить теплицу из поликарбоната своими руками, желательно выбрать конструкцию, которая позволяет использовать основное преимущество этого материала — его способность гнуться. Это два вида с изогнутыми крышами с опорами в виде дуг.

В одной конструкции дуги идут от самой земли. Если выгнуты они в виде радиуса, теряется много площади по краям, так как работать там очень неудобно из-за небольшой высоты.

Если радиальную теплицу из поликарбоната сделать по такому чертежу, можно будет работать и возле стен

Решает эту проблему другая конструкция — с составным каркасом, сваренным из нескольких кусков. Из грунта/от основания выходят прямые стойки, которые поднимаются на высоту не менее полутора метров. К ним приваривается дуга. При таком устройстве крыша получается округлой, стенки — прямыми. Даже вдоль стен работать можно без проблем, выпрямившись во весь рост.

Вариант с составным каркасом

Но у округлой крыши теплицы есть несколько минусов. Первый — в ней сложнее, чем в прямой, сделать форточки для проветривания. Решить проблему можно, если сделать фрамуги в стенах, а не в крыше. Второй минус  округлой крыши в теплице из поликарбоната — снег с нее сходит хуже, чем с ровных наклонных поверхностей. Если живете в регионе со снежными зимами, или придется делать усиленные фермы, или крышу делать скатную — с одним или двумя скатами.

Если сварить две полудуги под углом, снег будет сходить лучше

Есть и третье решение — сделать скругленную часть крыши из двух дуг, сваренных под углом, который образует своеобразный конек. При таком строении снег сходит неплохо а конек можно защитить широкой полосой металла. Это и улучшит сход снега, и защитит стык от протечек.

Теплица из поликарбоната своими руками: материал для каркаса

Выбор материалов для каркаса не очень велик. Подойдут профилированные (прямоугольные) трубы, металлический уголок и деревянный брус. Также используют оцинкованные профили для гипсокартона.

Древесина

Брус используют для небольших тепличек, причем конструкцию выбирают с односкатной или двухскатной крышей, так как гнуть дуги из древесины сложно и долго. Сечение бруса зависит от размеров теплицы и снеговых/ветровых нагрузок в регионе. Наиболее ходовой размер — 50*50 мм. Такие опоры ставят в Средней Полосе.  Для большей надежности угловые стойки можно сделать из бруса 100*100 мм.

Причем, для экономии, можно не покупать брус, а сделать составной — из досок. Берут две доски шириной 50 мм и толщиной 25 мм, три доски толщиной 15 мм. Складывают, сбивают с двух сторон гвоздями. Полученные стойки более крепкие, лучше переносят нагрузки, меньше подвержены кручению, так как волокна древесины направлены в разные стороны.

Если строится теплица из поликарбоната своими руками на деревянном каркасе, все доски/брус надо обработать/пропитать антисептиками, причем такими, которые предназначены для улицы. Концы, которые закапываются в землю, обработать составами для непосредственного контакта с землей. Без такой обработки древесина во-первых, будет быстро разрушатся, во-вторых, может стать источником болезней растений.

При соединении стоек с обвязкой (нижней планкой) для большей жесткости и надежности используйте стальные усиленные монтажные уголки. Они есть в строительных магазинах. Для повышения несущей способности кровли устанавливают дополнительные перемычки.

Подробнее про двускатные крыши можно прочесть тут, про односкатные — тут.

Профилированные трубы и стальной уголок

Большая часть каркасов теплиц из поликарбоната выполняется из профилированной трубы. Если есть сварочный аппарат, навыки работы с ним, несложно все сделать самостоятельно — варить квадрат или прямоугольник проще, чем круглые трубы. Еще один плюс — при помощи трубогиба несложно сделать дуги самостоятельно.

Профильная труба хороша тем, что имеет высокую жесткость, но при этом ее можно согнуть в дугу
Такой теплице не страшны даже сильные снегопады
Тонкостенные трубы, даже с удвоенными арками, часто зиму не перживают
Стойки большого сечения перемежаются с менее мощными

Сечение снова-таки зависит от размеров и природных условий. Чаще всего делают из прямоугольной трубы 20*40 мм. Но возможны и варианты. Для того материала важен еще такой параметр, как толщина стенки. Желательно чтобы металл был 2-3 мм. Такой каркас выносит значительные нагрузки.

Стальной уголок тоже неплохой вариант, но гнуть его — задача сложная, потому собирают теплицы в виде домика — с двускатными или односкатными крышами. Размеры полочек — 20-30 мм, толщина металла — от 2 мм.

Оцинкованные профили

Теплица из поликарбоната своими руками с каркасом из профилей — самый ненадежный вариант. Он хорош в местностях с малоснежными зимами, да еще без сильных ветров. Плюс этого варианта в том, что не нужна сварка. А минус — не самая большая несущая способность.

Соединения старайтесь делать как можно надежнее
Один из каркасов
Укосины и упоры — не лишние

Технология используется стандартная — как для устройства стен и перегородок из гипсокартона. С той лишь разницей, что обшивается каркас с одной стороны и крепится поликарбонат. Стойки желательно делать двойные — сращивая два несущих профиля, развернув их «спина к спине» и скрутив саморезами. Для большей жесткости каркаса, делать укосы, соединяя наклонными перемычками соседние стойки. Крышу желательно делать скатную, а не округлую, фермы усиливать.

Фундамент

Если вы задумываетесь, нужен или нет фундамент для теплицы из поликарбоната, ответ один — нужен. Причем надежный. Очень хорошо они летают. Потому основание должно хорошо «якорить» постройку.

Для нормальной эксплуатации лучше поставить теплицу из поликарбоната на фундамент

Ленточного типа

Этот фундамент для построек, которые планируются не на один год. Самый дорогой, но и самый основательный вариант. Если планируется использовать теплицу круглый год, фундамент делают заглубленый — на глубину чуть ниже промерзания грунта. Для сезонного использования подойдет бетонно-кирпичный или просто из бруса.

Бетонно-кирпичный — один из самых распространенных

Бетонно-кирпичный (бетонно-брусовый)

Чаще всего делают бетонно-кирпичный вариант. Он оптимален по затратам, сложности и длительности. Работы проводят так:

  • По размерам теплицы копают траншею. Ее ширина — порядка 20 см, глубина зависит от типа грунта.
    • На пучинистых грунтах (глина, суглинки, чернозем) траншею выкапывают глубиной 50-60 см. Края траншеи укрепляют опалубкой — сколоченными щитами из досок, фанеры, ОСП. На выровненное дно насыпают 15 см щебня крупной и мелкой фракции, трамбуют. Сверху насыпают такой же слой песка, выравнивают и трамбуют. Эта подушка будет компенсировать подвижки грунта во время морозного пучения.
    • Глубина фундамента на грунтах, не склонных к пучению — 25-30 см. Дно вырытой траншеи очищают от камней, Корней и других предметов, выравнивают, уплотняют.

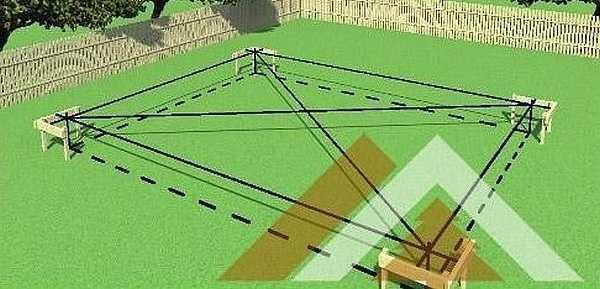

      Разметка проводится так

  • На подготовленное дно расстилают плотную клеенку или рубероид. Это необходимо, чтобы из раствора влага не впиталась в грунт. Желательно также застелить и бока, но там щиты опалубки частично решают эту задачу. Без этого слоя бетон не наберет прочности и разрушится.
  • В полученную канаву заливается раствор. Пропорции такие: на 1 часть цемента (М 400) берут 3 части песка и 5 частей заполнителя. Заполнитель — желательно щебень мелкой и средней фракции. Использовать керамзит не стоит — он впитывает влагу, может стать причиной повышенной влажности.
  • Поверхность выравнивается «под уровень». Загладить ее можно деревянным бруском.

    Устройство бетонно-кирпичного фундамента

  • В фундамент, по углам и с расстоянием в 1 метр устанавливаются закладные — шпильки или куски арматуры диаметром не менее 12 мм. Шпильки ставят, если надо будет крепить к ним брус, арматуру — если будет укладываться кирпич. Торчат они выше уровня фундамента не меньше чем на 15 см.
  • Залитый фундамент накрывается пленкой, выстаивается не менее недели (при температуре ниже 17°C, должно пройти две недели). Если погода жаркая, его поливают пару раз в сутки. Для сохранения влаги в этом случае под пленкой его лучше накрыть грубой тканью (мешковиной).
  • Если нижней обвязкой будет брус, поверх бетонного основания раскатывается гидроизоляция. Можно — рубероид в два слоя, но он сейчас быстро разрушается, так что лучше брать «Гидроизол» или что-то похожее. Можно промазать бетон битумной мастикой пару раз. Результат будет более надежным.
  • Укладывается ряд обвязки:
    • Если это брус 100*100, его пропитывают составом для непосредственного контакта с землей. Сверлят в нем отверстия под установленные шпильки, надевают на них, затягивают шпильки болтами. Чтобы болты не торчали, при помощи сверла подходящего размера делают углубления.

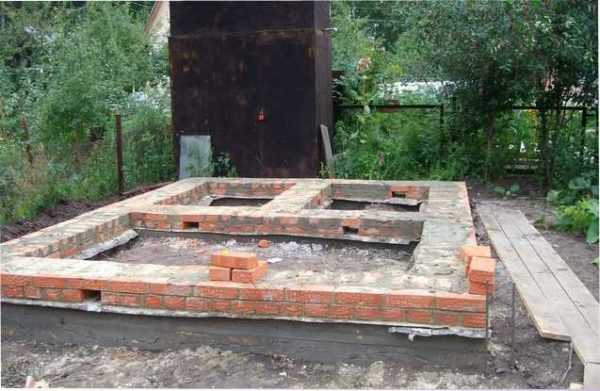

      Кирпич укладывают на бетон

    • Если основание бетонно-кирпичное, кладут один-два ряда кирпича. Можно использовать и пустотелый, так как масса невелика. Кладку ведут так, чтобы закладные попали в шов между кирпичами.
  • Далее идет сборка каркаса.

Есть варианты фундамента этого типа. Можно в подготовленную траншею установить фундаментные бетонные блоки малых размеров, пространство между ними заполнить раствором. Устанавливать их надо так, чтобы их край был ниже уровня земли. Поверх заливается слой бетона, выравнивается. Закладные закрепляются в швах.

В качестве строительного материала можно использовать пустые бутылки. Их укладывают рядами, заливают бетоном. Получается очень экономный и теплый фундамент. Несущей способности его вполне хватит и на более серьезную постройку.

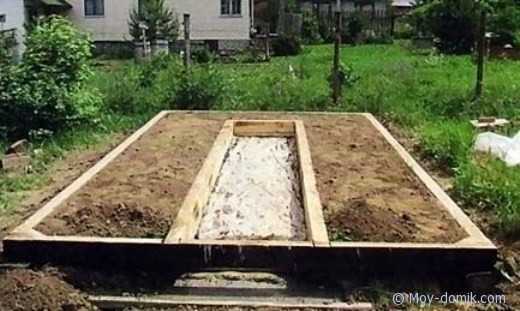

Брусовый фундамент для теплицы из поликарбоната

Этот вариант пригоден в качестве временного решения — прослужить может два-три года. Это зависит от влажности на участке, качества древесины и обработки. Брус используют большого сечения — 100*100 или больше (можно сделать составным, из нескольких досок). Его обрабатывают составами для древесины, контактирующей с землей. Порядок работ такой:

  • Размечают участок, выкапывают траншею. Ее размеры должны быть на 7-10 см глубже и шире используемого бруса.
  • Дно и стенки застилают рулонным гидроизоляционным материалом (лучше использовать «Гидроизол», его хватит на более длительный срок).
  • Кладут обработанный брус, соединяют его в углах.

    Брусовый ленточный фундамент для теплицы из поликарбоната своими руками сделать легко, но прослужит он недолго

  • Гидроизоляцию оборачивают вокруг бруса.
  • При помощи уголков, вбитых с обоих сторон, брус фиксируют на месте.
  • Оставшееся между гидроизоляцией и стенками траншеи свободное место засыпают щебнем, если грунт пучинистый и вынутой ранее землей, если нет. Грунт хорошо уплотняют.
  • Далее к этому брусу крепят брус обвязки. Между ними стоит проложить еще один слой гидроизоляции.

Этот вариант подходит только для сухих участков с низким расположением грунтовых вод. В этом случае можно надеяться, что проживет основание хотя-бы несколько лет.

Свайно-ростверовый

Еще один тип фундамента, который не защитит от мороза. Зато он надежен и будет служить долго. Полное описание технологии изготовления свайно-ростверкового фундамента читайте тут, а мы приведем короткий перечень работ.

  • Размечают периметр теплицы, выкапывают траншею шириной сантиметров 20 и глубиной примерно также.
  • В углах бурят лунки диаметром 30-40 см и глубиной ниже глубин промерзания грунта (используют бур). Затем такие же лунки бурят по периметру. Расстояние между ними должно быть где-то 2-2,5 метра.
  • В лунки насыпают песка — по ведру, примерно, затем внутрь ставят свернутый в цилиндры рубероид.
  • В них устанавливают по три прутка арматуры диаметром 10-12 мм, связанных в единую конструкцию. Прутки должны торчать над поверхностью земли — к ним позднее будет крепится обвязка.
  • В лунки заливают бетон (на 1 часть цемента М 400, 3 части песка, 5 частей щебня). Надо следить чтобы не было пустот.
  • На дно траншеи насыпается слой песка, толщиной 5-5 см, выравнивается трамбуется.

    Свайно-ростверковый фундамент — надежный вариант для теплицы из поликарбоната своими руками

  • На него расстилается гидроизоляция (рубероид, Гидроизол).
  • По бокам собирается опалубка, фиксируется. Она может быть выше уровня земли. Если грунт не сыпучий, можно обойтись без опалубки, закрыв стенки гидроизоляцией. Но в этом случае фундамент будет вровень с землей, и еще он будет неровный.
  • В опалубку заливается бетон того же состава, что и для столбов. Поверхность выравнивается, укрывается пленкой, ждут схватывания бетона.

Далее можно крепить обвязку, а можно надстроить пару рядов кирпича и только после этого устанавливать каркас. После этого можно сказать, что теплица из поликарбоната своими руками почти готова. Осталось закрепить поликарбонат.

Какой поликарбонат выбрать

Как долго прослужит теплица из поликарбоната, купленная или построенная своими руками, насколько хорошо будет она «работать», зависит от параметров и качества поликарбоната. К его выбору надо отнестись ответственно — сумма получается немалая.

Такая теплица из поликарбоната своими руками делается проще всего. Но это сезонный вариант

Виды поликарбоната

Есть три вида этого материала:

  • Монолитный. По виду похожа на стекло, но лучше пропускает свет, в два-четыре раза легче, в разы (а 100-200) прочнее. Толщина — от 0,75 мм до 40 мм. Недостаток — высокая цена. Применяют этот материал, если есть риск повреждения — часто идет град, теплица стоит так, что на нее могут падать сосульки, сходить снег. Бывает многослойный монолитный поликарбонат. Листов может быть до 3-5 штук, они могут иметь разные свойства. Например, для теплиц обычно используется двойной — первый слой отличается повышенной прочностью, второй — не пропускает ультрафиолет.

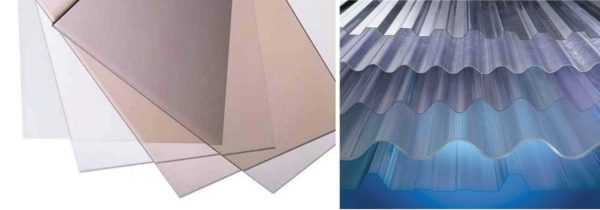

    Монолитный и профилированный хороши для сезонных теплиц

  • Рифленый (профилированный). Появился относительно недавно. Формируется из листового монолитного, на котором формируется рельеф. Есть виды, похожие на профнастил, шифер. Толщина этого вида поликарбоната 0,8-1,2 мм. При такой небольшой толщине он выдерживает удары града до 20 мм в диаметре, хорошо гнется,  нормально переносит морозы до -50°С.

    Ячеистый (сотовый) подходит для круглогодичных теплиц

  • Сотовый (ячеистый, структурированный). Состоит из двух (или больше) листов поликарбоната, соединенных перемычками. Форма, размеры, толщина перемычек — все это влияет на качества и эксплуатационные характеристики. Толщина сотового поликарбоната — 4, 6, 8, 10, 16, 20, 24 и 32 мм. Для теплиц лучше брать не тоньше 10 мм, многослойный.

Какой вид поликарбоната лучше использовать для строительства теплиц? Зависит от режима эксплуатации теплицы. Если она будет отапливаемой, нужен сотовый. Если это вариант исключительно на теплое время года, больше подойдет рифленый (или монолитный). Монолитный тоже неплох, но рифленый имеет большую жесткость. Для теплиц, которые планируется использовать с ранней весны или на протяжении всей зимы, ставят сотовый поликарбонат. За счет своего строения он имеет бол% против ее высокие теплоизоляционные характеристики — лучше удерживает тепло, хоть и хуже пропускает свет (86% против 95%).

Выбираем сотовый поликарбонат

Выбрать рифленый или монолитный несложно — ориентируемся по заявленным характеристикам. Важно только чтобы была защита от ультрафиолета. Других подводных камней нет. А вот с сотовым есть множество нюансов. Надо обратить внимание на следующее:

  • Толщину наружных слоев и их количество. Листы должны быть одинаковой толщины без наплывов и более тонких мест.
  • Расположение перемычек и их толщину.

    Такие виды сотового поликарбоната могут быть

  • Наличие слоя, защищающего от ультрафиолета.

Проще всего проверить качество сотового поликарбоната попытавшись сжать его между пальцами. Если он не продавливается, даже если вы приложите значительные усилия — можно брать. Если сдавливается легко — ищите другой.

Особенности монтажа

По технологии поликарбонат монтируется при помощи стартовых и соединительных профилей. Сначала на каркас устанавливаются профили, в них вставляется лист сотового поликарбоната, который фиксируется к саморезами со специальными пресс-шайбами, которые одновременно защищают место крепления от протечек. Профили, кроме удержания на месте листов, еще и защищают срезы от попадания в низ пыли, грязи. Система имеет аккуратный вид, хорошо работает, но все составляющие стоят приличных денег.

Вот такая правильная системе крепления

Эстетика для теплицы — не самое нужное свойство, потому, если надо сэкономить, предпочитают крепить по-простому, без профилей и пресс-шайб. Вот как поступают:

  • Края каждого листа замазывают силиконом. Их надо закрыть обязательно, иначе внутри скопиться конденсат, в котором со временем разовьются плесень и грибки, поликарбонат потеряет прозрачность. Так что заделывать края надо тщательно, не оставив возможности для проникновения воздуха и влаги.
  • Листы укладывают с нахлестом в несколько сантиметров, сверху прижимают полосой жести. Крепеж устанавливают в «нахлест», через жестяную полосу.

    Вот так крепят неправильно, но дешево. Для большей надежности можно добавить жестяную полосу

  • Под шляпки саморезов можно подложить обычные широкие шайбы.
  • Слой защиты от ультрафиолета при монтаже должен быть обращен наружу. Это важно. В противном случае он не работает.

Это то, что касается непосредственно крепления сотового поликарбоната. Есть еще один момент, который выяснился в процессе эксплуатации теплиц из поликарбоната. Поликарбонат не стоит располагать близко к земле. Желательно чтобы он начинался хотя-бы в полуметре от поверхности. Почему? Потому что во-первых, он все равно загрязняется и через него почти не проходит свет, так что на общую освещенность он не влияет. Во-вторых, он начинает портиться — чернеть расслаиваться. Непонятно, что вызывает такую реакцию, но она встречается часто. Так что разрабатывая макет теплицы из поликарбоната своими руками, предусмотрите полуметровые стенки из другого материала — кирпича, строительных блоков. Не важно.

stroychik.ru

Примеры чертежей теплиц из поликарбоната, дерева, профильной трубы

Теплица является неотъемлемым атрибутом садоводства России и стран со схожим климатом. Поэтому вопрос строительства парников поднимается во многих семьях, живущих в частных домах. В некоторых случаях модели парников, предлагаемые изготовителями, не устраивают садоводов размерами, формами, конструктивным особенностями.

В этой статье будет рассмотрен вопрос самостоятельного проектирования этих сооружений. Также здесь будут представлены разные варианты чертежей теплиц из разных материалов.

 Проектирование теплиц, чертежи

Совсем не сложно сделать теплицу из поликарбоната своими руками, чертежи которой подготовлены с должным вниманием.

Составляем проект дугообразной теплицы своими руками

Устройство теплицы, чертежи и проекты дугообразных построек имеют свои особенности. Технические характеристики укрывающего материала накладывают ограничения на высоту каркаса. Завязано все на двух моментах:

  • Гнуть листы можно только поперек воздушных каналов.
  • Стандартные размеры листа – 6 х 2,1 м.

Получается, чтобы согнуть поликарбонат в купол, его нужно располагать поперек каркаса. При этом средний радиус кривизны получится 1,9 м. Соответственно, ширина основания выйдет 3,8 м. Беда в высоте такой постройки – она равна радиусу, а 1,9 метра не всегда то, что нужно. Для примера – чертеж из профильной трубы 20 20.

Как создается теплица из профильной трубы своими руками, чертеж — набросок

Это совсем не повод отказываться от дугообразной формы каркаса. Из ситуации можно выйти, не внося серьезных изменений в проект. Надо добавить по нижнему краю постройки цоколь. Он не должен превышать 1 метра в высоту, однако этого хватит, чтобы увеличить ширину конструкции до 2,5 м, высоту до 2,25 м. Тут чертежи и размеры теплицы из поликарбоната своими руками задать не сложно – главное отнестись очень внимательно.

Как сделать теплицу из поликарбоната своими руками, чертежи, на фото арочная конструкция с цоколем

Обязательно делаем отдельный чертеж для монтажа укрывающего материала. Отмечаем расположение окон, особенности крепления листов на каркас.

Чертеж с параметрами монтажа укрывающего материала

Еще одна сложность, которая может подстерегать вас при проектировании и составлении чертежей теплицы из профильной трубы с размерами — особенности материала каркаса. Если нет возможности приобрести гнутый профиль, дуги придется делать из небольших отрезков, скрепляемых стальными пластинами. Для парника менее 5 метров длиной достаточно двух дуг, если больше – составляем чертеж так, чтобы дуга была каждые 3,5 – 4 метра. По такому же принципу можно проектировать деревянные сооружения.

Обратите внимание: ширина каркаса привязана к количеству грядок внутри нее. Так, комфортная для обработки ширина – не более 80 см. Возьмем парник на две грядки. Они забирают 1,6 м от всей ширины постройки, плюс пространство для прохода 90 см. Получается оптимальные параметры парника – 2,5 в поперечнике. Если грядки три, складываем три ширины грядок + два прохода, и т. д.

Делаем теплицу своими руками из поликарбоната, чертеж купольной конструкции

Проектирование теплицы с одно- или двускатной крышей

Чертеж деревянной теплицы, сделанной своими руками, двух- или односкатной, лучше привязать к размерам листов поликарбоната. Тут речь идет не только об удобстве монтажа, но и о экономии материалов.

  • Длина постройки – 6 м – стандартная длина листа.
  • Высота прозрачной стороны – 2,1 м – стандартная ширина.
  • Прямоугольник крыши – 6 х 3 м вместе с небольшими выносами за пределы каркаса. Это 1,5 листа укрывающего материала.

Сколько-нибудь серьезной кройки потребуют только фронтоны – тут надо будет подогнать поликарбонат под форму фронтона. Изготовление теплицы из профильной трубы, чертеж которой представлен ниже, будет очень простым, экономичным.

Один из вариантов создания деревянной теплицы из поликарбоната своими руками, чертежи составляем, ориентируясь на стандартный размер листа

К сведению: проект теплицы в чертежах должен быть составлен так, чтобы стропила располагались не далее 1 метра друг от друга. При этом они обязательно должны присутствовать в местах стыковки листов кровельного материала.

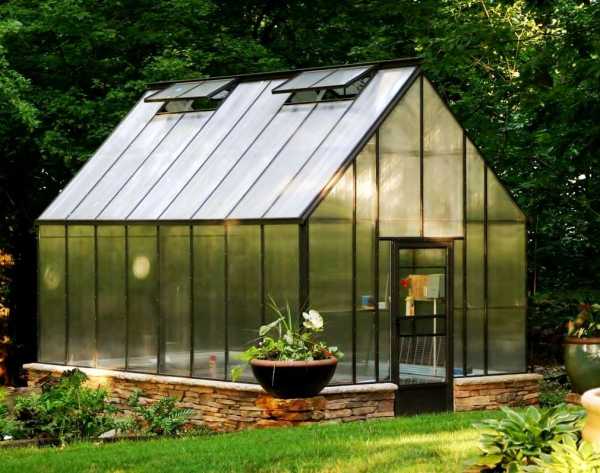

Постройка с вентиляционными форточками

С фундаментом и без

С фундаментом чаще всего делают деревянные постройки, так как опорные стойки в по понятным причинам нельзя просто вкопать/вбить в землю. Здесь используется ленточная система с армированием. При этом углубляться следует не менее чем на 30 см. Обязательно вносим в чертеж добавку на цоколь – минимум 20 см. Для такой теплицы добавляем систему креплений каркаса к фундаменту – уголки + метизы к ним. Чертеж этой части сооружения делаем отдельным.

Приблизительный чертеж фундамента

Легкие теплицы из металла —  уголка или профтрубы — делаются без фундамента. Самый простой способ спроектировать такое сооружение своими руками – добавить к длине поперечных дуг по 80 – 90 см с каждой стороны. Эти концы будут вгоняться в землю, их длины хватит, чтобы надежно зафиксировать парник. Единственный недостаток примера чертежа теплицы из поликарбоната с размерами, указанными на рисунке – строительство ведется только из материалов, не подверженных коррозии.

Как делается теплица своими руками из поликарбоната, чертеж парника без фундамента

Чертежи конструкций разного типа

Очень неплох вариант теплицы из тонкого металлопрофиля, без фундамента, на обвязке – конструкция получается легкой, радиус, ширину, высоту может иметь любые. В сборке это своего рода конструктор, не требующий специальных навыков, большого количества рабочих рук. Надо только помнить один нюанс – тонкий профиль легко гнется. Этот момент обязательно учитываем при составлении чертежа. Шаг элементов должен составлять до 45 – 50 см. Сочленение элементов выполняется с помощью тройников и крестовин, на обвязку – крепеж «стакан».

Чертеж теплицы из поликарбоната с размерами 3х6, с каркасом из тонкой профтрубы

Подобным образом можно собрать двускатный парник. Расстояние между элементами приличное, поэтому профиль берем вместо алюминиевого стальной, чуть большего диаметра. Кроме того, в чертеж включаем фундамент, кирпичный или бетонный.

Двускатное сооружение

Еще один вариант теплицы на обвязке – двускатная теплица из алюминиевого профиля, с внутренними подкосами. Последние обязательно должны присутствовать, так как они обеспечивают необходимую жесткость конструкции. Острый угол крыши не даст скапливаться снегу на поверхности. Единственный минус хорошо заметен на чертеже – подкосы «съедают» пространство, ширина, высота сооружения уменьшается. Такой парник может иметь любые размеры, устанавливается на фундамент или просто на землю.

Пример каркаса теплицы из профильной трубы, чертеж с размерами и описанием деталей

Обратите внимание: следующий пример – теплица из дерева своими руками, чертежи подразумевают использование бруска сечением 50 х 40 мм, на фундаменте.  Может применяться как летний и как зимний вариант – с одинарным или двойным стеклом. Чертеж такой постройки, если она более 5 м длиной, должен выполняться с учетом нормативов СНиП по снеговым, ветровым нагрузкам. Особенно это касается сооружений, которые будут остекляться.

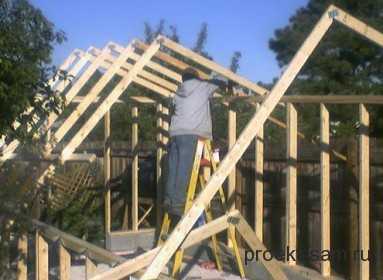

Парник с деревянным каркасом

setroom.ru

чертежи и проекты, планировка, примеры схем теплиц, а также обзор самых лучших проектов зимних построек, сделанных своими руками

Климат нашей страны таков, что получить урожай некоторых культур представляется возможном только при использовании теплиц. Сегодня мы имеем возможность рассматривать массу проектов, схем, иллюстрирующих конструкции разных типов.

Стационарные, сборно-разборные, арочные, одно-, двухскатные, тоннельные… а ведь еще с размером не промахнуться надо. Эта статья поможет вам определиться с устройством теплицы, чертежами и проектами.

Выбираем проект теплицы

При выборе сооружения придется учитывать множество разных факторов, начиная с видов культур, которые вы собираетесь выращивать, заканчивая планировкой внутреннего пространства парника.

Постоянная или временная?

Начнем с того, что конструкции могут быть сборно-разборными и стационарными. Первые – самый экономный вариант, правда, использоваться могут только летом. Они хороши для выращивания редиса, лука, укропа, салата и т. д. Кроме того, это выход для садовых участков, за которыми нет возможности присматривать круглый год.

Делая выбор в пользу проекта теплицы из поликарбоната сборной конструкции надо учитывать, что сооружается она из металлического профиля или полипропиленовой трубы. Это означает, что при дальнейшем составлении проекта теплицы в чертежах придется столкнуться с разными видами соединительных узлов. Это кропотливая работа, требующая пристального внимания, большой точности.

Чертеж с примерами соединительных узлов

Стационарная конструкция более затратна в строительстве, разработать проект теплицы с отоплением или без него сложнее. Однако такая схема имеет массу преимуществ:

  • Парник может иметь любые размеры, схему.
  • Доступно оборудование внутри систем отопления, что обеспечивает возможность круглогодичной эксплуатации.
  • Схема полива может быть любой – ручной, полуавтоматической, автоматической. То же касается проветривания.
  • Проект можно сделать самостоятельно или заказать в специализированной фирме.

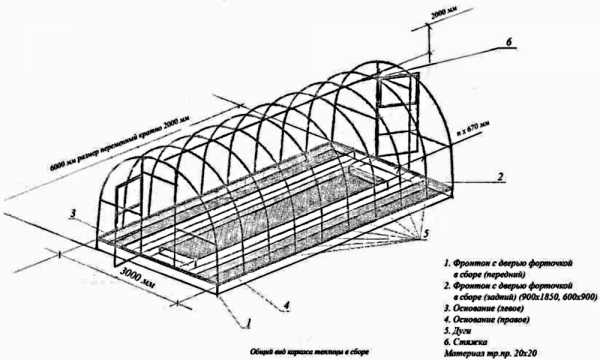

Вариант схемы проекта теплицы, в чертеже пронумерованы все элементы конструкции

Обратите внимание: на схеме стационарной теплицы останавливаемся в случае, если ее предполагаемая площадь будет более 5 м2. Сооружение меньшего размера не оправдает затраты на строительство.

Проект арочной теплицы

Арочные парники отличаются от дуговых своим строением. В схеме обязательно присутствуют две вертикальные боковые стены, которые дают возможность использования всего пространства даже при выращивании высокорослых культур. Подойдет такое сооружение как для летнего, так и для зимнего использования – все зависит от наличия/отсутствия отопления, фундамента и материала изготовления каркаса.

Проектирование и строительство теплиц арочной конструкции очень распространено. Причин тому несколько: удобство монтажа укрывного материала; правильно спроектированный каркас способен выдерживать большие снеговые нагрузки; большая площадь крыши позволяет сделать удобную схему размещения под ней инфракрасных обогревателей, ламп освещения.

Рассматривая варианты проектов по всесезонным теплицам надо учитывать устойчивость каркасов к ветровым, снеговым нагрузкам

К сведению: Неудобство может создать только момент организации кровли, как на схеме выше. Для сгибания профиля понадобится трубогибочная машина, либо какое-то другое приспособление.

Дуговые парники

Дуговые или, по-другому, тоннельные теплицы можно назвать предшественниками арочных схем. Конструкция их и, соответственно, проект будет примитивной. По сути это несколько дуг, выставленных друг за другом на определенном расстоянии, с перемычками или без них. Чаще всего сборные конструкции такого типа, как на схеме, применяются для укрывания зелени, ранних ягод, моркови, редиса…

Также можно выбрать проект отапливаемой теплицы тоннельного типа. Однако надо учитывать, что необходимая высота кровли тут достигается за счет увеличения расстояния между боковыми сторонами. Высота парника всегда в два раза меньше ширины. Например, при высоте кровли в 1,7 метра боковые стены будут отстоять друг от друга на 3,4 метра. Следовательно, придется вставать перед выбором: передвигаться внутри согнувшись, либо пожертвовать свободным пространством придомового участка.

Простой проект теплицы, своими руками из поликарбоната и металлических дуг сооружение собирается очень быстро

Проекты двускатных и односкатных конструкций

Этот вариант можно назвать классическим, так как до популяризации арочных поликарбонатных сооружений проектирование теплиц с двумя скатами применялось повсеместно. Основные преимущества двускатной схемы:

  • Высота может быть любой, независимо от ширины.
  • Вентиляция под коньком крыши осуществляется намного лучше, чем под сводом арочного парника.
  • Снег на крыше, сделанной по такой схеме задерживается меньше, его сход осуществляется самостоятельно.
  • Возводиться сооружение может из любых материалов, дерева, металлопрофиля, старых оконных рам и т. д.

Не стоит выбирать проект – схему двускатного сооружения только для летних тепличек под зелень, высотой до 1 м – они будут неудобны в обслуживании.

Схема двухскатного каркаса

Следующая схема теплицы из поликарбоната иллюстрирует пример односкатной постройки. Она имеет все преимущества двускатной, однако надо помнить, что:

  • При пристенном размещении конструкция должна находиться с южной стороны дома. Только так растения будут получать достаточное количество солнечного света.
  • Отдельностоящий односкатный парник обязательно ориентируется низкой стороной туда, откуда чаще дует ветер. В противном случае ветровые нагрузки на каркас будут очень велики.

Чертеж – схема односкатной теплицы

Предпочтительные размеры

Один из этапов выбора схемы — проекта теплицы из профильной трубы – определение желаемых размеров. Для начала отвечаем на следующие вопросы:

  • Для каких целей нужен парник? Томаты, огурцы потребуют просторного, добротного укрытия, тогда как для выращивания редиса, зелени, будет достаточно маленькой теплички на дугах.
  • Какие виды растений вы собираетесь выращивать? От ответа зависит высота постройки. Если это тыквы, перцы, ягоды – смотрим только на собственное удобство; огурцы, томаты могут достигать в высоту 1,5 – 1,7 м, плюс обязательные 30 см свободного пространства над верхушками.
  • Сколько свободного места имеется на участке?
  • Какие многолетние растения, деревья находятся в непосредственной близости от места сборки теплицы, проект которой создается. Это, опять же, вопрос высоты сооружения.

Рисунок – схема маленького парника

Обратите внимание: теплицы по индивидуальному проекту могут иметь любые размеры. Однако при составлении схемы стоит придерживаться пропорций, выработанных опытом садоводов: длина постройки должна быть больше ширины в два раза — 3х6, 4х8 и т. д. Также учитываем ширину грядок (от 60 см), проходов (от 80 см).

Планировка теплицы

Теперь о планировке теплицы внутри. Выбирая проект постройки с фундаментом, надо обратить внимание на планировку, ведь от этого зависит удобство обслуживания растений. Для узких сооружений будет оптимальным вариант с двумя грядками по всей длине боковых сторон. Если ширина парника позволяет, то логично будет выбрать схему на три и более ряда. Главное, чтобы средние ряды не доходили до торцов постройки на полную ширину прохода. На схеме ниже приведены два варианта для парников разной ширины.

Устройство зимней теплицы, чертеж и проект должен включать планировку внутреннего пространства

setroom.ru

Теплица из поликарбоната своими руками чертеж и видео

Выращивание своими руками овощей и фруктов – уверенность в полезности и экологической чистоте употребляемых продуктов. Именно поэтому все больше людей пытаются на приусадебных участках наладить выращивание культур, причем не только в теплые времена года. Для создания подходящей среды для роста растений в холодную пору сооружают специальные конструкции – теплицы. При их строительстве все чаще прибегают к использованию поликарбоната. Дальше рассмотрим как сделать теплицу из поликарбоната и приведем детальные чертежи для сооружения своими руками.

Почему выбирают поликарбонат?



Благодаря некоторым особенностям своей структуры и уникальным характеристикам его стали все чаще выбирать для изготовления теплиц. Кроме долговечности и возможности круглогодичной эксплуатации он выделяется следующими показателями:

  • Повышенная прочность.
  • Пожаробезопасность.
  • Устойчивость к температурным перепадам.
  • Хорошая пропускная способность солнечного света.
  • Низкая теплопроводность.
  • Его можно сгибать и гнуть, что упрощает сооружение теплиц с определенными конструктивными особенностями.
  • Высокая степень защиты растительности от воздействия ультрафиолетовых лучей.
  • На его поверхности не скапливается грязь или пыль, что в значительной степени упрощает уход.
  • Благодаря особенностям структуры обеспечивает рассеивание солнечного света, что обеспечивает его равномерное распространение внутри конструкции.

Среднее время службы материала составляет около 2-3 десятков лет.

 Поликарбонат в разрезе



Если есть хороший чертеж, то теплицу из поликарбоната значительно проще сделать своими руками, чем из стекла. Также конструкция будет иметь меньшую массу, что значительно упрощает монтаж и не требует сооружения основательного фундамента. Такие парники легко собираются и перемещаются на другое место.

 Парник с вентиляцией на крыше

С чего начать строительство теплицы из поликарбоната?

Для выполнения работы своими руками, перед закупкой необходимого материала, нужно создать или найти подходящий чертеж.



 Чертеж двускатного поликарбонатного парника



Если представленные чертежи не подошли и хочется сделать собственный, то нужно учитывать следующее:

  1. Определить размеры. В большинстве случаев строение имеет вид вытянутой конструкции, в которой по бокам высаживается растительность, а в средине проходит аллейка для передвижения. Чтобы обеспечить свободное перемещение для человека стандартной комплектации достаточно 0.4 м. Ширина же грядок обычно составляет около 1 м (нужно учитывать, что если этот показатель значительно больше, то уход за растениями под самой стенкой парника будет проблематичен). Также при создании схемы учтите, что стенки конструкции имеют ширину около 0.05 м. Получится, что общая ширина сооружения составит около 2.5 м. Что касается длины, то тут уже нужно проводить расчеты количества растительности, которую планируется выращивать в пределах теплицы из поликарбоната. Размеры парника по вертикале оптимально сделать, основываясь на размерах листов материала – 2.1 м. Получив размеры нужно проверить, достаточно ли будет места для размещения конструкции на выбранном участке.
  2. Выбор основания. Если выбрана арочная конструкция из поликарбоната, то необходимость в основании может быть только при строительстве на грунтах с недостаточными показателями плотности структуры. В таком случае сооружать основание обязательно. В остальных случаях достаточно под каркас сделать подушку из щебня или бутового камня. Если же парник будет больших габаритов, что подразумевает большую массу конструкции, то без бетонного или кирпичного основания не обойтись.
  3. Определиться с материалом для каркаса. Для таких целей можно использовать несколько вариантов: профиль, ПВХ трубы, обычные металл или дерево. Последний вариант в такой среде начинает гнить, но имеет легкий вес. Трубы трудно гнуться. Профиль обладает небольшой массой, прост в монтаже, но не долговечен в таких условиях использования. Наиболее оптимальным вариантом считается использование металла, но его следует обработать средствами защиты от коррозии.
  4. Форма. В основном сооружают теплицы из поликарбоната своими руками, чертеж которых подразумевает конструкцию в виде дома или арки. Для первого варианта форма верхней части может быть одно- или двухскатной. При сооружении арки также есть пространство для творчества: обычная полукруглая или многогранная.
  5. Расчет проемов. Любой парник требует качественного проветривания, поэтому к определению количества окон нужно относится ответственно. Также можно создать некоторые части конструкции, которые могут выдвигаться. При их создании могут возникнуть некоторые сложности, но выполнить работу своими руками вполне возможно.

 Возможные формы парника

Собственноручное создания парника на участке – реальная задача, но для ее качественного выполнения нужно иметь хороший чертеж и выполнять сооружение в точном соответствии с указанными в нем данными.

 Каркас из профильных труб для поликарбонатного парника

Создание парника из поликарбоната своими руками

 Чертеж поликарбонатного парника с детальными размерами



Представим, что уже есть готовый чертеж и пора приступать к работе:

  1. Разметка. В соответствии с будущими размерами парника на выбранном участке нужно разметить его расположение. Для этого можно использовать любые подручные материала (например, веревку и колышки).
  2. Дальше вырывается траншея, глубина которой зависит от показателей грунта и массы конструкции. Как правило, для фундамента ленточного типа достаточно глубины около 30 см, а для кирпичного – 20 см.
  3. Засыпается гравийная подушка.
  4. Проводится защита от воздействия на основание влаги и заливается бетонная смесь.
  5. В соответствии с выбранной схемой и материалом для каркаса изготавливаются его составляющие, после чего скрепляются в определенной последовательности с помощью заклепок или саморезов. Как правило, сначала создаются части конструкции (торцевые, боковые и т. д.), и только после этого собираются в цельный каркас.
  6. Закрепляется поликарбонат на каркас. Для этого используют саморезы. На данном этапе стоит позаботиться об должной герметизации отверстий с помощью резиновых прокладок и герметика. В противном случае возможно проникновение в средину конструкции холодного воздуха, что непременно отразится на растениях.

 Пример чертежа невысокого парника



Теплицы из поликарбоната может быть сделана своими руками практически каждым. В работе главное выполнять работу в соответствии с чертежом и не допускать грубых ошибок. Особое внимание нужно уделить герметичности конструкции и системе вентиляции. При условии ответственного подхода к сооружению парника появится возможность лакомиться выращенными своими руками овощами и фруктами в течении всего года.

jsnip.ru

Как построить теплицу из поликарбоната своими руками схемы

Полимерные продукты в частном строительстве – не редкость. Популярность приобрели пластины карбоната – сотового, литого. С их применением устраивают навесы, беседки, оранжереи, теплицы. Последние – лидируют.

Если владельцы заинтересованы получением хорошего урожая, то стоит рассмотреть подробно все нюансы постройки теплицы из поликарбоната своими руками – устройства, равно как и сырье, разнятся.

Преимущества и недостатки поликарбоната

Что такое поликарбонат? Это продукт, образованный в результате полиэфирных реакций при взаимодействии угольной кислоты и атомами спирта. В результате процесса получают вещество в гранулах, относящееся к классу термопластов.

Экструзия или литье сформирует окончательный продукт. Из двух видов материала – литого или сотого, выбирают второй вариант. Почему? Синтетический полимер обладает массой достоинств:

  • Прочность. Сопротивляемость у сырья лучше, чем у стекла, например. Сотовый поликарбонат благодаря перемычкам внутри листа выдерживает без каких-либо изменений нагрузку снега, выпавшего за весь зимний период. Литой вариант обладает хорошей парусностью – но из него, как правило, монтируют заборы. Конечно, прочность не отменяет того чтобы регулярно очищать устроенную теплицу.
  • Не подверженность любой порче – биологического характера, горению, гниению. Даже при открытом огне сырье лишь тлеет, при этом не выделяя в атмосферу ядовитых газов в отличие от пенопластовых полимеров. Теплица из поликарбоната не представляет лакомства для грызунов, жуков. В последнем случае это невозможно, если каркас создается из древесины.
  • Легкость и гибкость. Стандартный лист поликарбоната легок для монтажа в одиночку, а гибкость позволит укладывать его в разных направлениях и плоскостях – купола, волны, шатры. Такая теплица может украсить любой участок.
  • Морозо- и жароустойчивость. Поликарбонат не подвержен перепадам температур. Он не трескается от резкого перехода, не лопается на морозе, не плавится на жаре. Его свойства сохраняются даже после долговременных термических нагрузок.
  • Светопропускание. Для посадок теплицы особенно важна такая функция, как биологический синтез, невозможный без достаточного света. Поликарбонат пропускает его достаточно, благодаря прозрачной структуре. Но при этом листы сырья отражают лучи, отчего, губительного накопления температуры внутри не произойдет.

При известной профилактике – очищение, проверка силовых узлов – сотовая поликарбонатная теплица прослужит своим владельцам долгое время.

Недостатки поликарбоната

Справедливости ради следует отметить недостатки сырья, таковые присутствуют в любом строительном материале. В них входят:

  • Хрупкость поликарбоната, приобретенного у неизвестного производителя. Строительная нива – непаханое поле для подделок, поэтому риск купить ее по низкой, кажущейся выгодной цене – высок.
  • Мнение, что поликарбонатная теплица позволит выращивать овощи в ней круглый год – ошибочно. Для этого придется оборудовать ее дополнительными источниками тепла в виде инфракрасных обогревателей или иных агрегатов. Это, естественно, стоит денег как при монтаже, так и в дальнейшей эксплуатации.
  • В теплицах применение биологических реагентов или нужных химикатов в виде подкормки – обычное дело. Однако, неаккуратное пользование губительно для листа поликарбоната. Это ни в коем случае не становится решающим аргументом для приобретения. Просто стоит принять этот факт к сведению во время эксплуатации.

В отличие от литого поликарбоната, сотовый больше загрязняется в местах соприкосновения с грунтом. Это в период активного огородного сезона выглядит неряшливо, но благодаря легкому очищению, проблема нивелируется.

Теплица из сотового поликарбоната должна эксплуатироваться круглый год. В противном случае стоит рассмотреть устройство парников из бюджетных пленок ПВХ или иного строительного материала.

Выбор основы и каркаса для теплицы

Если с видом поликарбоната определено – сотовый подойдет как нельзя лучше, следует выбрать материал каркаса. Как правило, для этого используют металлические профиль, деревянные брусья, пластиковые конструкции. Специалисты рекомендуют использовать первый вариант.

  • Хорошая износостойкость. Металл в отличие от древесины и пластика имеет существенно долгую эксплуатацию.
  • Самостоятельный монтаж. Даже если нет навыков сварного дела, конструкцию из металлопрофильных элементов с успехом заменяет сборная модель из легкого алюминия.
  • Устойчивость к большим нагрузкам.
  • Создание любой архитектурной формы. Металлопрофиль хорошо гнется в разные стороны, создает арки, домики, сферы – из такого материала легко дополнить ансамбль придомовой территории.

Вывод: для теплицы из поликарбоната лучший каркас – из металла. Древесина через несколько лет придет в негодность, пластик слаб для внушительной площади и применяется для небольших парников.

Фундамент для теплицы

Так как поликарбонатная теплица вкупе с каркасом строение легкое, то, казалось бы, нужды в монолитном основании нет. Это тем более не нужно, если потом потребуется перенести ее в другое место.

Однако, все чаще, собственники приусадебных хозяйств отказываются от деревянных брусьев из-за быстрой их порчи – грунтовая влага, гниль, плесень, размножение болезней на культурные растения. К тому же учитывая, что срок эксплуатации поликарбоната исчисляется десятками лет, менять каждый год основание станет нецелесообразно, да и дорого.

Что в таком случае применить? Вариантов два:

  • Монолитная заливка. Прочность и долголетие обеспечены. Минус – перенести в случае нужды теплицу не удастся, так как стойки будут монтироваться в платформу. Плюс – такой фундамент, красиво облицованный плиткой или камнем, станет дополнительным декором участка.
  • Кирпичная кладка. Он менее долговечен, чем монолит из бетона, однако, на весь срок эксплуатации его хватает. Минус – долгая работа по выкладыванию. Плюс – достойный внешний вид и ремонтопригодность.


Цена и того и другого основания практически равна. Однако, не стоит ориентироваться только на стоимость камня или раствора. Потребуется объем земляных работ, гидроизоляция, амортизация. Отдавая работу на откуп профессионалам, следует готовиться к тратам.

Схема теплицы из поликарбоната

Даже простая конструкция требует чертежа. Теплица из поликарбоната не исключение. На бумаге важно отметить все типоразмеры профилей, указать шаг установки стоек, ферм для усиления жесткости каркаса.



Приведем пример схемы с конкретными параметрами – теплица из поликарбоната двускатная:

  • Длина – 5 м, ширина – 2,4 м, высота – 2,2 м. Соответственно требуется профиль с указанными размерами. Толщина металла – от 3 мм, иначе нагрузки прогнут конструкцию.
  • Кроме основного каркаса, требуются усиления, проходящие по всей длине стен и крыши теплицы.
  • Количество боковых вертикальных стоек с шагом 50 см – 12 шт. с высотой 180 см, плюс по 2 шт. на торцы – 2 м, они образуют вход.
  • Аналогичное количество стропильных ног. Длина – 85 см.

Для усиления потребуются раскосы – патрубки или короткие профили, устанавливаемые внутри стропильных пар и вертикальных стоек, так, чтобы образовывалась трапеция.



Перед тем как начинать работу важно учесть зимние снеговые нагрузки на объект, отчего количество усилений может варьироваться. Устроить дугообразный свод просто – вместо прямых стропил профиль сгибают с необходимым радиусом. В данном случае – требуемая длина 2 м.

Монтаж теплицы из поликарбоната

Потребуются инструменты: болгарка, шуруповерт, дрель, ножницы, приборы измерения. Кроме них – грунтовка, обмазочная гидроизоляция, крепеж.

Порядок действий таков: сборка каркаса, монтаж фундамента, покрытие теплицы поликарбонатом. Отклоняться не стоит, иначе собственное время будет потрачено нерационально.

Сборка каркаса

По несколько раз выверенному чертежу нарезают детали для будущего каркаса. Если предусмотрены сварочные работы, то фермы, стропильные пары раскладывают на земле и несколько раз прикидывают. Будущие швы отмечают мелом. Для крепления на саморезы или клепки также требуется сначала сделать метки.

Формируют каркас верхней обвязки. Уложив его на землю, монтируют боковые стойки с известным шагом.

Перевернув «полуфабрикат», фиксируют нижнюю обвязку, оставляя концы стоек для вставки в монолитное основание.

Укрепляют стропильные пары, усиливая их профильными отрезками или трубами. По торцам практически готовой конструкции устраивают два входа.

Работа по сборке примитивная, если чертеж заранее выверен несколько раз. С этим справится любой собственник, не имея на то специальных знаний.

Фундамент

Под заливку, грунт снимается на глубину 25 см. На дно траншей насыпается гравий и песок – каждый слой не менее 5 см. Таким образом, влага не подступит к фундаменту и морозные пучения ему не страшны. Далее, устанавливается опалубка из досок с подпорками и готовится раствор. Для самостоятельного замешивания правильный рецепт таков:

  • 1 часть вяжущего.
  • 3 части сеяного песка.
  • 5 частей мелкого гравия.

В опалубку вставляется готовый каркас теплицы. Концы стоек предварительно гидроизолируют битумной мастикой, а каркас покрывают грунтовкой в один слой. Теперь можно заливать и продолжать работы спустя 2–3 недели после полного застывания.

Крепление поликарбоната

Разметку листов производят непосредственно на конструкции – так, меньше риска ошибиться в меньшую сторону. Сгибать сотовый поликарбонат можно только вдоль перемычек. Заранее просверливаются отверстия в листах и каркасе. На последнем рекомендовано приклеить резиновые прокладки – так, протечки от дождевой или снеговой влаги не случится.



Крепят поликарбонат встык, накладывая на шов металлическую полоску. Или с помощью Н-профиля – покупка последнего ведет к удорожанию, но при этом с ним обеспечена большая надежность от протечек.

Важный совет – саморезы лучше использовать в тандеме с термошайбами. Так, будут устранены мосты холода, и скопления конденсата не произойдет.

Вот собственно и весь монтаж. Теперь собственникам обеспечен витаминный стол круглый год. А учитывая, что цены на дары природы зимой взлетают – поликарбонатная теплица действительно стоящее приобретение.

Видео по монтажу теплицы из поликарбоната своими руками

Похожие материалы

stroitelnyj-portal.ru

чертежи и проекты, фото летних и зимних построек, советы по выбору планировки, а также схемы теплиц из поликарбоната, дерева, профильной трубы

Приняв решение о строительстве теплицы необходимо определиться с размерами, внутренней планировкой, материалами. Главным критерием, влияющим на проектирование теплиц, является время ее эксплуатации. В зависимости от того является ли строение сезонным или круглогодичным (зимним) выбирается форма каркаса, его материал, тип отопления и вид покрытия.

В этой статье предоставлены проекты отапливаемых теплиц, которые можно сделать своими руками. Описания и основные технические характеристики схем сборки, узлов и материалов, особенности эксплуатации.

Критерии выбора

Отличительными чертами проектов по всесезонным теплицам являются:

  • Капитальная модель строения с надежным фундаментом ленточного типа;
  • Возможность разделения полезной внутренней площади на зоны с различными теплотехническими показателями;
  • Встроенная система вентиляции, освещения и отопления. Самые лучшие проекты зимних теплиц сделанных своими руками предусматривают автоматическую регуляцию температуры и влажности в помещении.

Проект теплицы в чертежах – схема заземленной зимней конструкции

Выбор оптимального проекта крыши

Каплевидная схема. Преимуществом такой схемы является уменьшение давления снега. Снег просто скатывается с кровли не задерживаясь. Недостатком является сложность сборки и устройства вентиляционных люков.

Арочная схема. Имеет довольно высокую стойкость к ветровой и снеговой нагрузке. Однако сам каркас должен быть укреплен дополнительными укосинами. Во время солнечных зимних дней снег на такой кровле подтаивает и смерзается с материалом покрытия, что требует периодической чистки поверхности.

Схемы проекта арочной теплицы

Многогранная схема. Переходной вариант между арочной и двускатной формой. Характеризуется высокой прочностью и стойкостью к снеговым нагрузкам. Ломаная схема адаптирована для сезонного использования. Нижние сегменты крыши могут являться большими вентиляционными люками. Главный недостаток такого проекта – высокая сложность и трудоемкость сборки каркаса.

Проекты, чертежи ломаной крыши для теплицы с указанием основных конструкционных размеров и углов

Односкатная крыша. Наиболее распространены примыкающие проекты теплиц с отоплением имеющие односкатную кровлю. Преимущества такой схемы компоновки для зимней теплицы намного больше, если она размещена на южной стороне дома. В этом случае экономия на обогреве может составлять до 20 %. Кроме того, если позволяет схема отопления дома с ней можно соединить систему обогрева теплицы.

Схема пристенной конструкции, по проекту скат должен выходить на юг

Двускатные схемы. Характерны для проектов теплиц из профильных труб или металлического уголка, швеллера, двутавра. Угол наклона стропильной системы должен быть в пределах 20-30°. Это оптимальная величина, позволяющая снегу беспрепятственно сходить с плоскости. Эта крыша достаточно пологая, для того чтобы не укреплять стропильную схему дополнительными укосами для защиты от ветровой нагрузки.

Схема двускатной теплицы с точными габаритными размерами

Купольные схемы. Проект оптимально подходят для создания теплицы термоса с внутренней дополнительной прослойкой. Полусферическая форма позволит эффективно отражать тепловое излучение внутрь сооружения. Существенным недостатком такой схемы является завихрения в конвекционных потоках и образование застойных зон воздуха, как результат очень плохая вентиляция помещения. В качестве материала используются металлические профиля и деревянные брусья. Нестандартная форма рам может вызвать определенные сложности в экономной раскройке поликарбоната.

Схема устройства зимней теплицы, чертежи и проект размещения приспособлений для нагрева

Общие рекомендации по особенностям каркаса для зимней теплицы

Все деревянные элементы необходимо обработать антисептиком для предотвращения гниения. Кроме средств строительной химии можно воспользоваться олифой, или отработанным автомобильным маслом, разогретым со смолой в пропорции 1:1.

В качестве покрытия используются либо стеклопакеты с внешним стеклом толщиной не менее 4 мм. Или листы поликарбоната многослойного профиля толщиной 10-16 мм.

Важно! Для обеспечения достаточной прочности ширина листов не должна превышать для 10 мм 105 см для 16 мм листов и более – до 140 см.

Отдельно стоящие сооружения должны быть ориентированы торцевыми стенками по линии север – юг с отклонением на запад на 15-20°. Такое расположение  даст максимальный прогрев солнечными лучами в зимний период. Теплицы с односкатной схемой кровли должны иметь аналогичное позиционирование, и развернуты плоскостью ската на восток.

Поликарбонатные листы нельзя вплотную прижимать к элементам каркаса – образуются мостики холода. Устанавливать его рекомендуется через термоизоляционную прокладку (пенополиуретан, вспененный полиэтилен и т.п.)

Сезонные теплицы

Конструкциям сооружений предназначенных для сезонного выращивания культур не предъявляют таких строгих требований по прочности. Они вполне могут быть выполнены из легких профилей, а в качестве покрытия использовать пленку или тонкий поликарбонат. Форма каркаса в сезонных проектах теплиц из поликарбоната, не имеет ключевого значения, ориентироваться необходимо только на простоту монтажа и частично на стоимость всего изделия. Существует несколько рекомендаций, выполнение которых смогут существенно облегчить жизнь огороднику:

  • При проектировании и строительстве теплицы необходимо предусмотреть достаточное количество вентиляционных люков. Желательно, чтобы они размещались на разных уровнях. Тогда конвекционные потоки смогут проветривать весь объем помещения;
  • Монтаж поликарбонатных листов целесообразнее производить при помощи специальных профилей, которые не повреждают покрытие. Так можно демонтировать листы после окончания сезона, что предотвратит их порчу легкого каркаса от снеговой нагрузки;
  • Конструкция и проект теплицы своими руками из поликарбоната должен предусматривать возможность разборки для зимнего хранения или переноски на новое место.

Устройство теплицы, чертежи и проекты схемы Митлайдера

Заключение

Подводя итоги можно сказать, что оптимальной схемой теплицы из поликарбоната для сезонного использования является проект Митлайдера. В качестве материала каркаса допускается использование облегченного металлического профиля для гипсокартона. Покрытие – армированная полиэтиленовая пленка или тонкий сотовый поликарбонат толщиной до 8 мм.

Для зимней теплицы по индивидуальному проекту характерно использование стеклопакетов и толстого поликарбоната. Двускатная или каплевидная схема компоновки каркаса. Планировка теплицы внутри должна включать изолированное, пожаробезопасное место для установки приборов отопления.

roomgood.ru

Проекты и чертежи теплиц для дачи из поликарбоната и дерева

В условиях нашего климата вырастить хороший урожай, к сожалению, практически невозможно. Из-за многочисленных температурных перепадов, обильных осадков, сильных ветров растения порой развиваются крайне плохо. По этой причине каждый дачник рано или поздно задумывается над вопросами создания проекта теплицы и её строительства.

Вернуться к оглавлению

Содержание материала

Расположение теплицы на участке

Прежде всего,  следует определиться с желаемой формой теплицы, которую выбирают с учётом нескольких особенностей:

  • назначение теплицы;
  • расположение теплицы относительно сторон горизонта;
  • наличие тени от расположенных рядом строений, кустов, деревьев;
  • возможное присоединение теплицы к близлежащим сооружениям.

В той ситуации, если располагающиеся рядом постройки или деревья отбрасывают слишком большую тень на боковые стенки теплицы, одну из них рекомендуется сделать наглухо закрытой.

Крышу желательно сделать прозрачной, чтобы растения получали необходимое количество солнечного света.

Вернуться к оглавлению

Устройство теплицы

Конструкция теплицы состоит из двух частей: светопроницаемого материала и каркаса, который может быть изготовлен из пластика, стали, дерева и алюминия.

Типовая схема устройства теплицы

Конструкции, которые изготавливаются с использованием пластика или дерева менее долговечны, нежели алюминиевые и стальные. Пластик – не слишком прочный материал, а древесина, не прошедшая специальную обработку, быстро поддается гниению. В результате воздействия внешней окружающей среды такие каркасы могут быстро прийти в негодность.

Многие дачники, решившие начать строительство теплицы, отдают предпочтение именно древесине, так как этот материал является одним из наиболее доступных вариантов.

Перед началом работ древесину следует обработать специальными защитными средствами, что увеличит срок её службы. Такую же обработку должны пройти все соединительные места и стропила.

Стены дачной теплицы изготавливаются из пленочных материалов или стекла. Конечно, если вы можете позволить себе приобрести стекло, то предпочтение стоит отдать именно ему, так как плёнка имеет некоторые недостатки.

Деревянная теплица со стеклянными стенами

К недостаткам плёночных материалов относится:

  1. Деформация плёнки во время резких температурных перепадов, в результате чего она может порваться;
  2. Как правило, средний срок службы плёночных покрытий колеблется в пределах одного-двух сезонов. Вам придется менять покрытие каждый год, что не слишком удобно;
  3. Из-за того, что плёнка пропускает слишком много солнечных лучей, температура в теплице становится достаточно высокой. Ночью температура в теплице заметно снижается, что влечёт за собой резкие температурные перепады. Естественно, такое положение дел не слишком-то хорошо сказывается на развитии растений.
Вернуться к оглавлению

Виды теплиц

Теплицы для дач делятся на грунтовые, присоединённые, арочные, с одно- и двускатной крышей.

Арочные теплицы

Теплицы арочной формы с виду похожи на простой садовый парник, с аналогичным принципом постройки.

Деревянный каркас
Схема деревянного арочного каркаса для теплицы
  1. Сначала изготавливается фундамент, для чего можно использовать обычные деревянные столбики.
  2. Затем при помощи гвоздей скрепляют  четыре доски, которые будут основанием теплицы.
  3. На них устанавливают 4 арки, на расстоянии 1,5 метров.
  4. В крайней арке следует установить дверную коробку (как правило, изготавливается самостоятельно из нескольких брусков).
  5. Полученную конструкцию укрепляют при помощи деревянной обрешётки.
  6. В завершении наверх натягивают плёнку, которую прибивают к обрешётке при помощи реек.

На видео можете посмотреть, как была сделана своими руками подобная теплица для выращивания огурцов и помидоров размером 6 на 12 метров.

Алюминиевый каркас
Схема устройства алюминиевого каркаса теплицы

Конструкция таких теплиц представляет собой ряд выгнутых по шаблону, стоящих параллельно друг другу, алюминиевых рёбер, которые сверху обтянуты плёнкой. Этапы устройства этой теплицы:

  1. Сначала в землю вбиваются алюминиевые ребра.
  2. Наверху при помощи кронштейнов крепится коньковая рейка.
  3. После этого при помощи шурупов следует закрепить две боковые рейки.
  4. В том месте, где будет находиться дверь, к кронштейну требуется прикрепить две рейки. В дальнейшем они будут выступать в качестве дверного проёма.
  5. Полученная конструкция сверху обтягивается плёнкой.

Грунтовые теплицы

В нашей стране такие теплицы встречаются крайне редко, так как предназначены для выращивания растений, которым для развития необходима не слишком высокая температура и высокая влажность.

Небольшая теплица, углубленная в грунт

Присоединённые отапливаемые теплицы

Основным достоинством присоединённых теплиц является их близкое расположение к дому. Они бывают застеклёнными, нередко дополняются обогревателями и устройствами автоматического полива. Благодаря наличию утеплителей идеально подойдут для круглогодичного выращивания растений.

Проект отапливаемой теплицы, присоединённой к дачному домуВернуться к оглавлению

Проект теплицы из поликарбоната

Основные преимущества теплиц из поликарбоната заключаются в долговечности таких конструкций (в среднем, не менее 30 лет). Кроме этого, такие теплицы обладают невысокой стоимостью, качественной теплоизоляцией, хорошей светопроводимостью и защитой от ультрафиолетовых лучей.

Проект теплицы из поликарбоната

Строительство фундамента

Возвести фундамент можно при помощи трёх способов, каждый из которых отличается от предыдущего:

  1. Возведение фундамента из бруса с размерами 100х100 мм, и покрытие его защитным слоем.
  2. Изготовление фундамента из блоков ФБС (20х40х20) см (этот вариант будет более дорогим, но надёжным).
  3. Возведение ленточного фундамента шириной 20 см при глубине 50 см (в этом случае строительство займёт достаточно много времени, но результат выйдет более долговечным).

Тип фундамента выбирается исключительно по желанию человека, но всё-таки наиболее оптимальным вариантом для теплицы из поликарбоната станет фундамент из блоков.

Простой фундамент из блоков

Возведение каркаса

Размеры выбираются самостоятельно, так как земельные участки у всех разные. Каркас теплицы возводят из оцинкованного железного профиля, который можно приобрести практически в каждом строительном магазине. Строительство ведётся следующим образом:

  1. При помощи циркулярной пилы или электролобзика поликарбонат режут на куски необходимых размеров.
  2. Стружка, находящаяся во внутренней полости, удаляется.
  3. При помощи электродрели сверлятся монтажные отверстия, расстояние которых от края панели должно составлять порядка 40-50 мм.
  4. При помощи саморезов к фундаменту крепятся Т-образные окончания каркаса.
Схема возведения каркаса для теплицы из поликарбоната

После того, как каркас построен, можно приступать к монтажу.

Вернуться к оглавлению

Монтаж теплицы

При монтаже используют разъёмные или неразъёмные поликарбонатные профили. Нижние торцы требуется закрыть перфорированной лентой, способной обеспечить нормальный сток конденсата и воспрепятствовать проникновению пыли. Верхние торцы требуется закрыть при помощи сплошной самоклеящейся алюминиевой ленты. Следует заранее отметить, что если теплица строится в виде арки, то торцы панелей требуется закрыть при помощи специальных профилей.

После этого в профиле следует просверлить несколько отверстий. Это необходимо для того, чтобы конденсат мог аккуратно стекать по внутренним каналам панелей и в дальнейшем выводиться наружу.

Схема установки и монтажа теплицы из поликарбоната

Панели с шириной от 500 до 1050 мм следует вставить в пазы профилей, после чего прикрепить к продольным опорам каркаса при помощи саморезов. Саморезы должны быть снабжены термошайбами, способными обеспечить герметичное и надёжное крепление панели. Кроме этого, немаловажным моментом является то, что благодаря термошайбам риск смятия панели сводится к минимуму.

Вернуться к оглавлению

Установка отопления

После того, как монтаж полностью закончен, можно приступать к проводке отопления. Для этого можно использовать следующую формулу:

Величина, характеризующая потребность в тепле (килокалории) = разность температур * коэффициент теплопроводности * площадь остекления.

Затем потребуется разместить отопительные приборы. Лучше всего использовать алюминиевые конвекторы, которые можно равномерно разместить по всему периметру.

Устройство системы отопления теплицыВернуться к оглавлению

Почва для теплиц

Теплица уже полностью готова, теперь осталось только наполнить её почвой. Самой подходящей смесью считается почва, которая состоит 3 частей перегноя, 1 части песка и 2 частей дерновой земли.

На одно ведро смеси желательно добавить по чайной ложке сульфата калия, суперфосфата и мочевины. Эту смесь рекомендуется закладывать осенью, чтобы за зиму все вредители вымерли.

proekt-sam.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
