Электрический теплый пол: кабельный, стержневой, инфракрасный

В качестве дополнительного источника тепла применяют электрический теплый пол. Данная схема хорошо работает на полах любого вида и устраивается в домах из любого материала. Отличительная особенность  – простой монтаж, что понравиться неопытному мастеру. Такой пол хорошо монтировать в помещениях, где проложить систему обогрева весьма затруднительно. Например, балкон или терраса. Иногда, теплые полы используют в качестве единственного способа обогрева, в этом случае необходимо учитывать предстоящие расходы на электроэнергию.

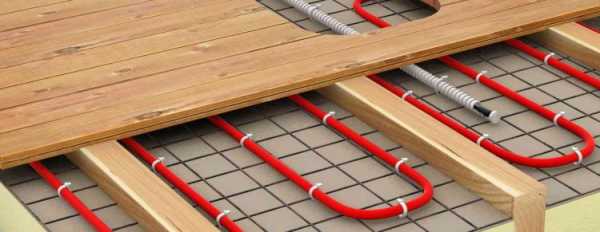

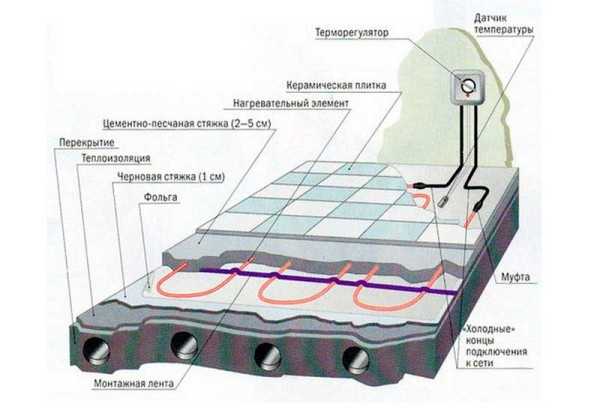

Схема основания

Преимущества электрических полов

Электро теплый пол обладает рядом достоинств, благодаря которым его часто применяют в квартире или частном доме.

Такими достоинствами можно считать:

• Возможность обогрева помещения так целиком, так и отдельную его часть. Теплые полы можно проложить по всей площади комнаты, а можно установить его лишь в определенной части. В этом случае, выполняется зонирование пространства.
• Теплые полы электрические удобно использовать, поскольку их управление осуществляется с помощью пульта или используется регулятор температуры.
• Есть возможность подключения к системе «умный дом». В этом случае, управлять нагревом можно будет удаленно.
• Простой и легкий монтаж, не требующий специальных инструментов.
• Отсутствие возможности протечки.

При монтаже пол занимает не большое количество высоты помещения, а потому его нужно использовать там, где этот момент не будет оказывать негативного влияния

Такие полы проще использовать в многоэтажках, поскольку стандартный водяной метод обогрева оказывает большую нагрузку на перекрытия, а электрический теплый пол весит в разы меньше.

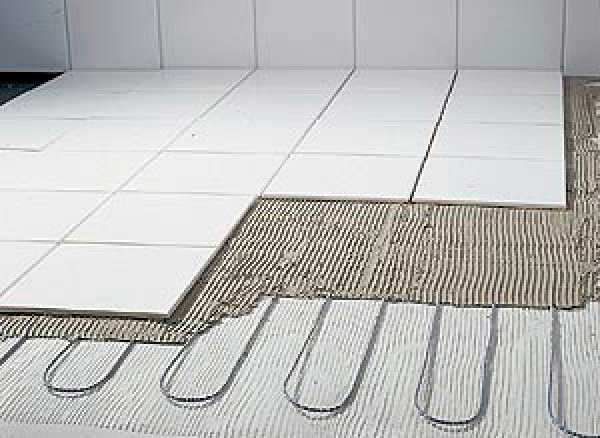

Теплый пол

Но нельзя отметить, что у такого покрытия имеются и недостатки.

Недостатки электро полов

К таковым относят:

• Возможность короткого замыкания- данная проблема может возникнуть у любого нагревательного от электроэнергии прибора и теплый пол не исключение. Эту проблему нужно предотвращать проверкой всех кабелей до укладки напольного покрытия.
• Расходы на электроэнергию – не столько проблема, сколько недостаток. При использовании такой схемы, возрастания расходов не избежать – решение зависит от того какое использование предусмотрено:
  • Если электро обогрев пола используется как постоянный источник питания, то есть смысл у надежного утепления дома. Например, сделать качественную теплоизоляцию стен. В этом случае потери тепла снизиться и, как следствие, расходы на обогрев снизаться также.
  • Если система используется как дополнительный источник тепла, то имеет смыл прокладывать элементы там, где осуществляется наибольшее движение. Как правило, наиболее частое движение осуществляется в центре комнаты, соответственно и нагревательные элементы нужно прокладывать в центре. Таким образом, потребуется меньше элементов, а расходы снизятся за счет нагрева определенного участка помещения, а не всего сразу.

Иногда в качестве недостатков выделяют излучение. Но факту, такая система не отличается от другого электронного прибора, а потому бояться вреда от него не стоит.

Виды электрических подогревов

На рынке электро теплый пол можно найти нескольких исполнения. Каждый отличается своими плюсами и минусами. Что бы понять какой вариант подходит лучше к определенному жилью, необходимо изучить каждый из них.

Электрический теплый пол разделяется на 2 вида по действию:

1. Резистивные – обогрев в этом типе нагрев осуществляется за счет кабелей.
2. Инфракрасные – нагрев осуществляется за счет специального компонента, который передает тепло окружающим вещам.

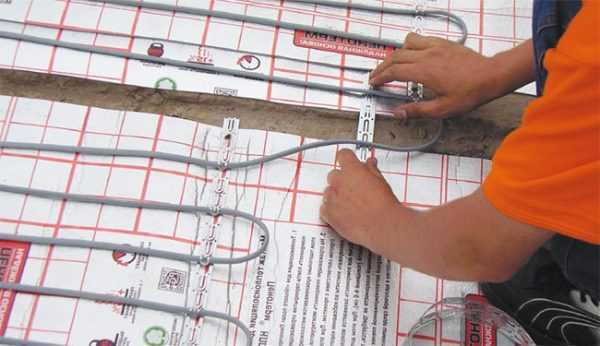

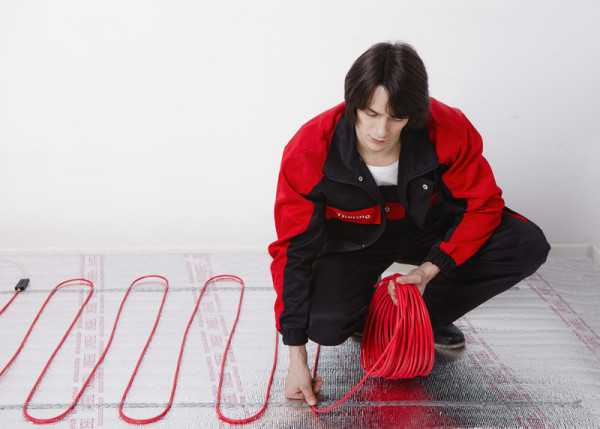

Кабельный электро пол

Кабельный вариант отличается тем, что в нем к качеству нагревательных элементов используются кабели. Подключенные к электричеству они нагреваются за счет чего происходит подогрев поверхности.

Одножильные провода

Кабеля с одной жилой являются одновременно и проводником тепла, и нагревательным элементом. Если устройство электрических теплых полов происходит с таким кабелем, то важно, чтобы концы провода сошлись в одном месте. Это необходимо для подключения системы к блоку управления.

Одножильная обогрев

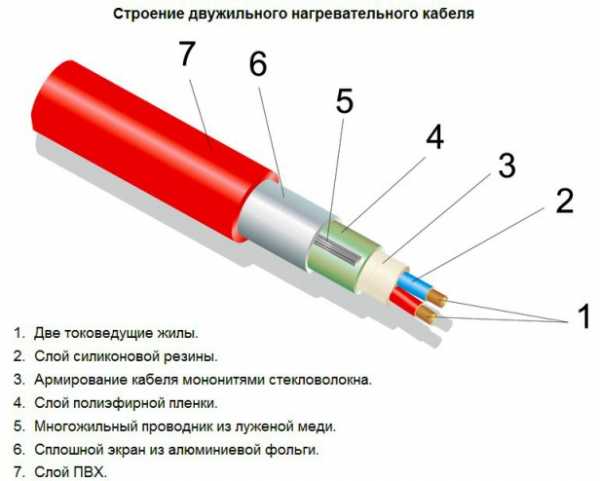

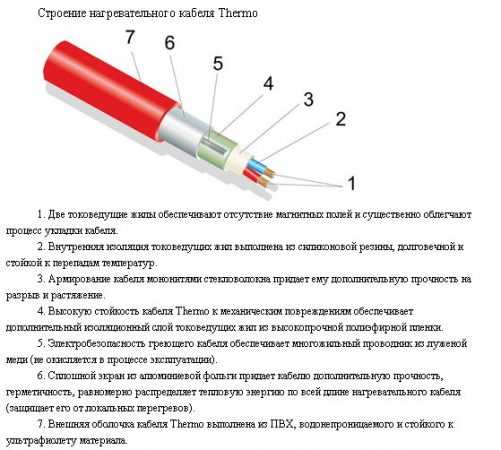

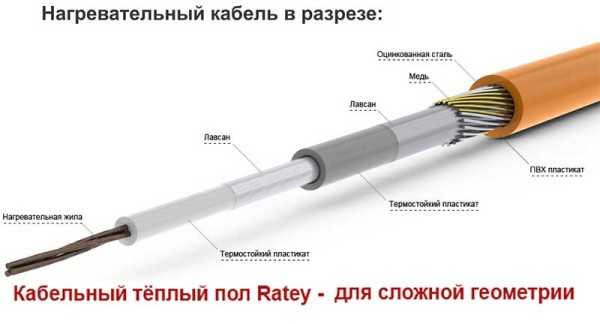

Двужильные провода

Двужильные провода намного удобнее в плане использования. Одна жила необходима для нагрева, другая замыкает цепь. При применении данных кабелей встреча двух концов не обязательна. Поэтому, ее чаще применяют, гораздо проще вывести один конец провода к блоку управления, чем монтировать систему так, чтобы оба конца встретились в одном месте.

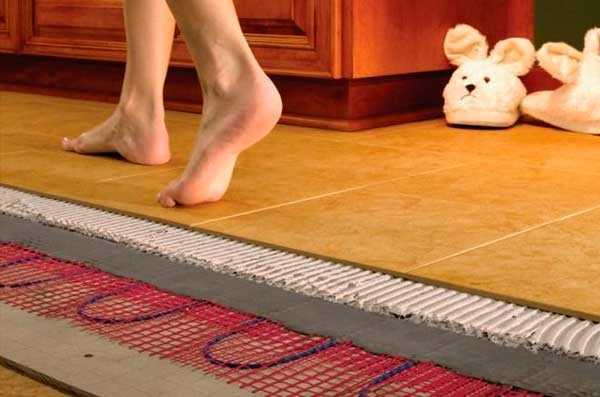

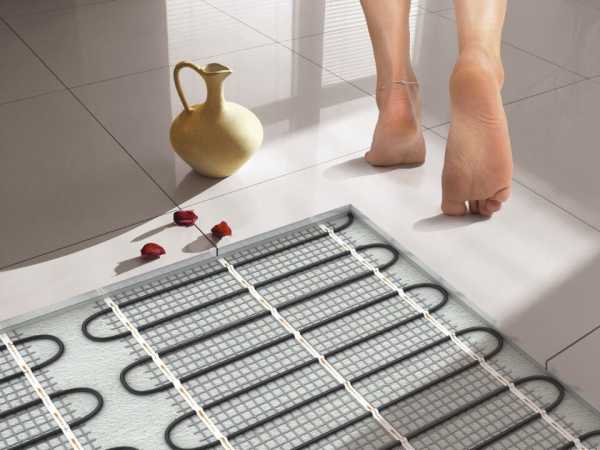

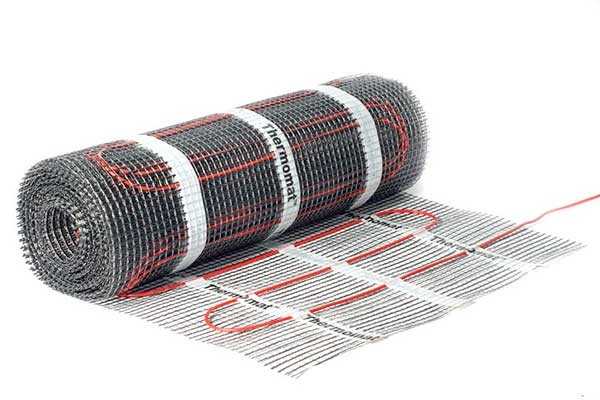

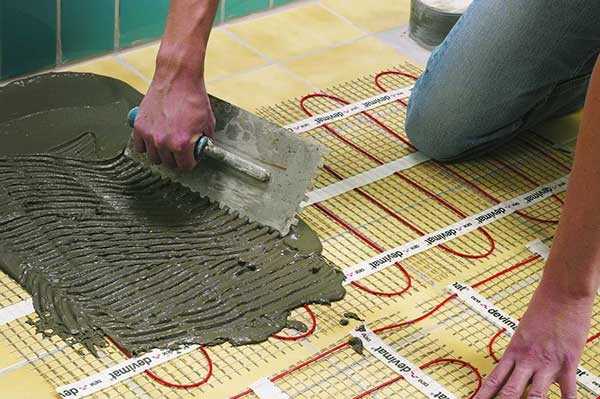

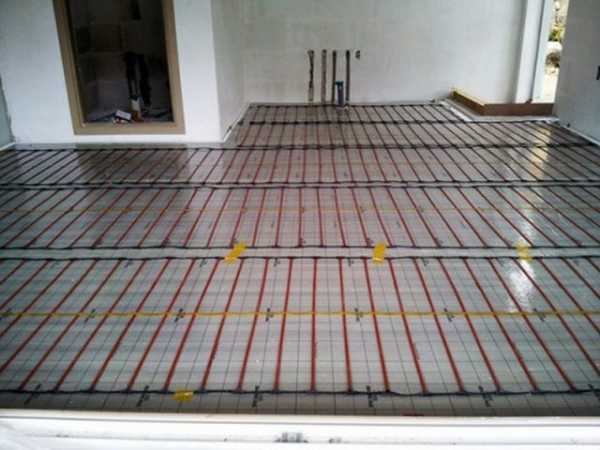

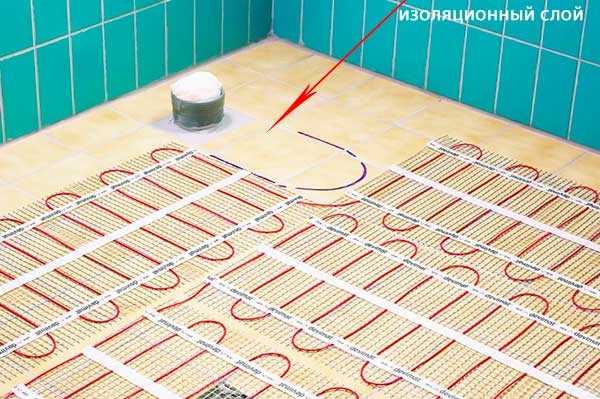

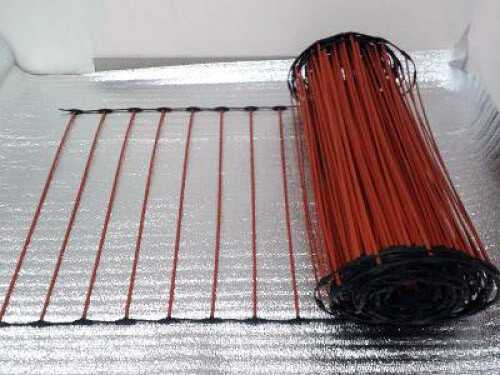

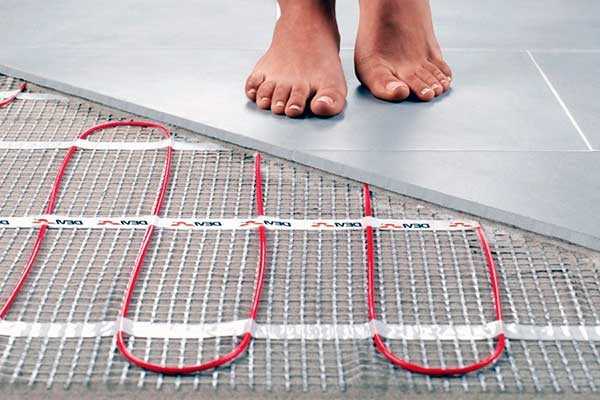

Нагревательный мат

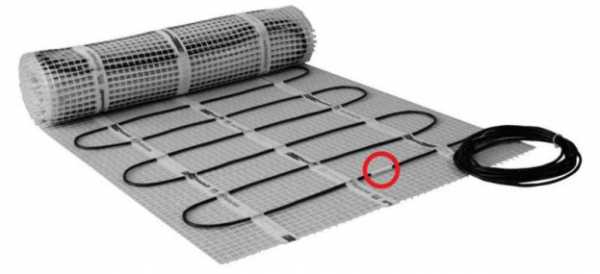

Разновидностью кабельного пола можно считать нагревательный мат, который изготовлен из сетки и кабелей, уложенных на эту сетку. В качестве нагревательного элемента использован двужильный провод, который уложен на сетку определённым образом.

Удобство матов в том, что не нужно самостоятельно рассчитывать необходимо мощность, это все сделал производитель. Маты покупаются в зависимости от числа квадратных метров, на которые необходимо смонтировать нагревательный элемент.

Инфракрасные типы подогрева

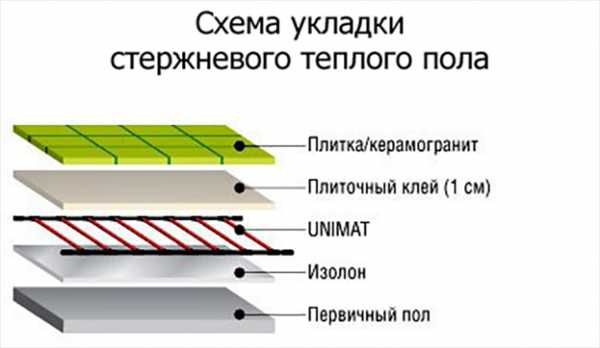

Стержневой вид обогрева

Разновидностью инфракрасных полов является стержневой электро теплый пол. Он напоминает веревочную лестницу с деревянными или металлическими перекладинами. Но в качестве перекладин используется стержень с нагревательным элементом.

Подогрев пола осуществляется за счет этого стержня. А в качестве «веревки» используется полимер, который можно резать, чтобы осуществить укладку. Однако, разрезанный полимер необходимо будет закреплять в схему, так как он играет роль проводника.

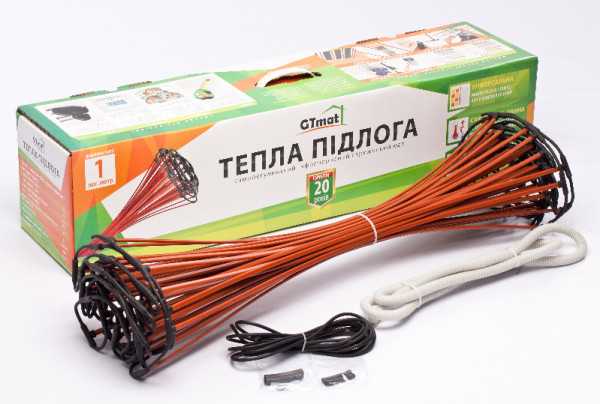

Стержневой обогрев

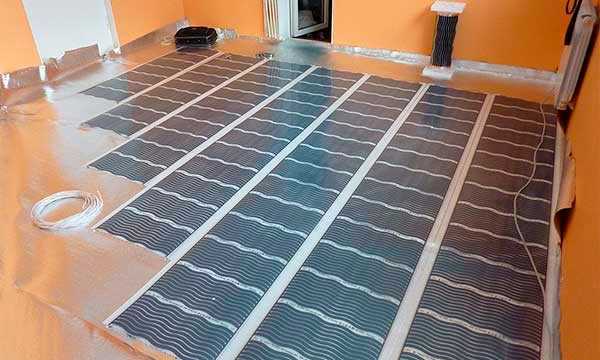

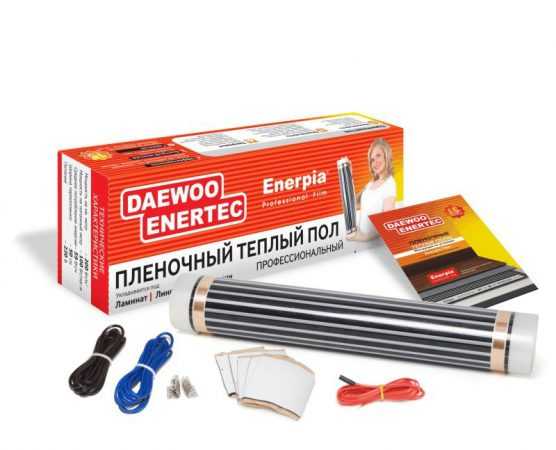

Пленочный вид обогрева

Электро теплый пол может иметь и пленочный вид. В данном случае подогрев поверхностей происходит за счет инфракрасного излучения. Элементы, отвечающие за нагрев, передают тепловой сигнал на небольшие расстояния, нагреваю то что находиться рядом с ними. Эти элементы изготовлены из карбоновой пасты, а за ее нагрев отвечают медные провода, которые заключены в пленку. Для укладки чаще всего используют пленочный вариант, поскольку он легок в монтаже.

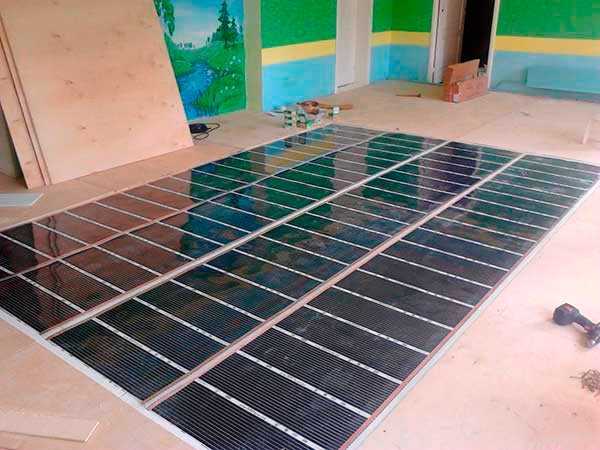

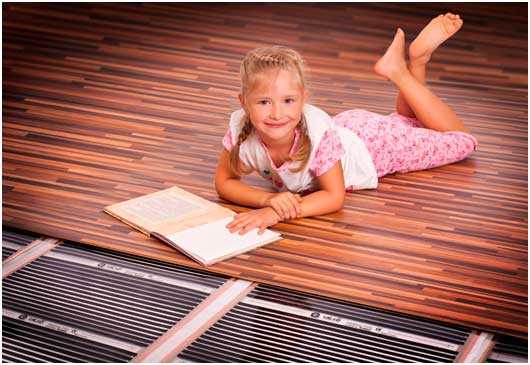

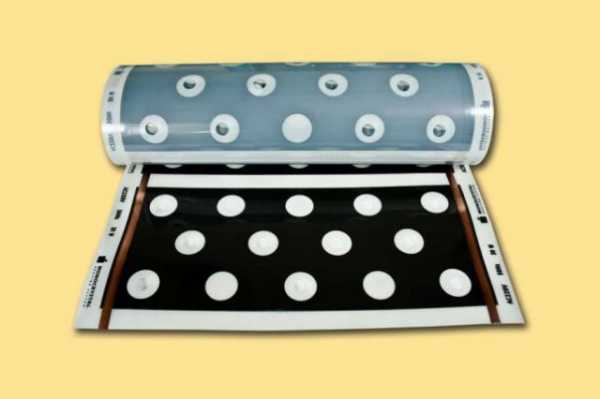

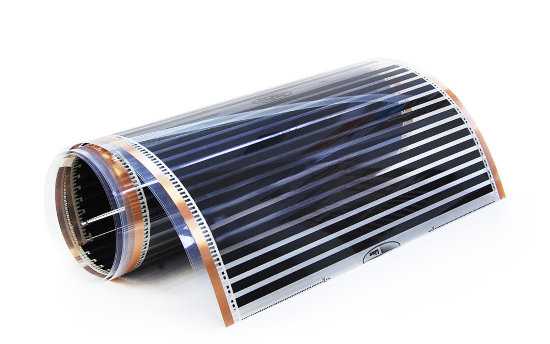

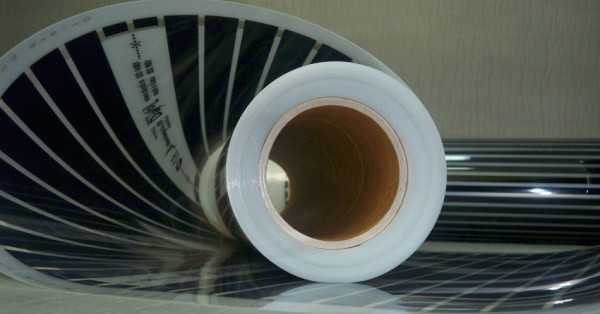

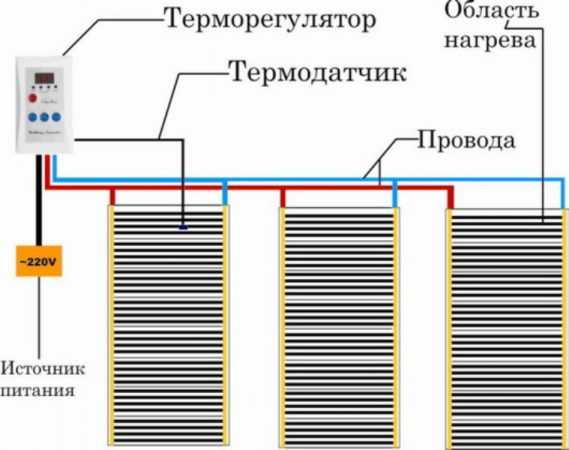

Пленочный вариант

Пленочный пол имеет очень небольшую толщину, а поэтому его можно использовать и там, где потолки имеют ограниченную высоту.

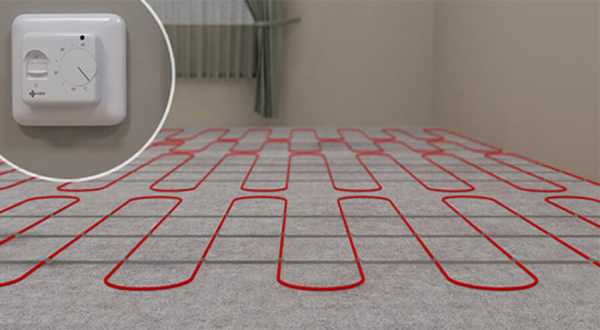

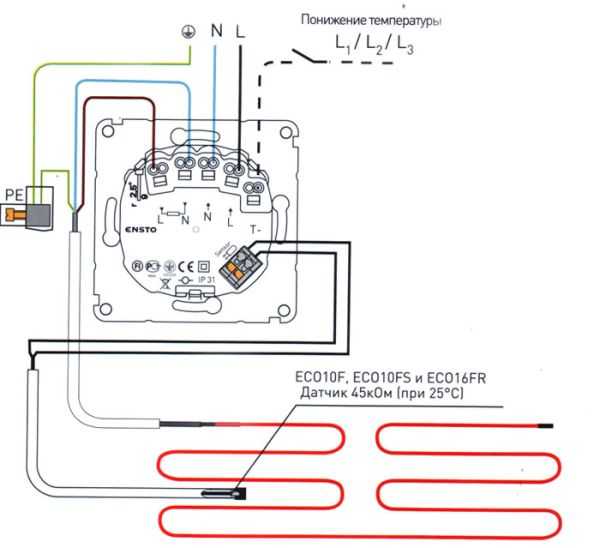

Термодатчик для электрического пола

Если решено устанавливать в доме электрические теплые полы, то к этому необходимо основательно подготовиться. Кроме материалов, таких как бетон, напольное покрытие и другие строительные материалы, нужно приобрести нужный комплект теплых полов и дополнительные элементы, которыми будет осуществляться контроль за системой.

Такими элементами являются:

1. Термодатчик- он показывает данные температуры.
2. Терморегулятор – он необходим для выставления температуры, до которой будет нагреваться элемент.

Оба этих элемента работают в паре, как только термодатчик зафиксирует температуру, до которой элементы нагрелись, терморегулятор получает команду и отключает дальнейший подогрев.

Современные терморегуляторы могут быть оснащены различными деталями, которые позволяют смонтировать электронный теплый пол. В этом варианте можно задать температуру нагрева и отключения, причем данные можно занести в память один раз, дальнейшее управление возьмет на себя система терморегулятора.

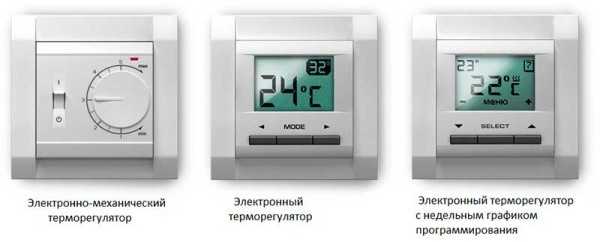

Датчик тепла

В новых моделях устройства управление может осуществляться дистанционно, благодаря установке сим-карты. То есть, по сути датчик управления переноситься на телефон.

Посредством смс-сообщения можно задать время включения и включения обогрева, температуру нагрева пола.

Также, можно произвести и отключение всей системы, если это необходимо.

Расчет мощности теплых полов

Перед тем, как выбрать теплый пол, необходимо рассчитать площадь помещения и мощность системы, так что бы она смогла обогревать жилье. Для начала необходимо определиться с тем в каком режиме будет использоваться теплый пол от электричества. Если пол будет являться основным источником тепла, то используется сложная схема расчетов. Если пол будет использоваться как дополнительный источник, то расчеты в этом случае гораздо проще.

При использовании теплого пола как основной системы отопления нужен точный технологический расчет, который должен учитывать такие моменты, как площадь дома, количество дверей и окон, возможные теплопотери. При этом, когда будет выполняться расчет площади нужно обращать внимание на мебель, которая будет наводиться в комнате. Теплые полы необходимо укладывать на те пространства, которые свободны от мебели.

Исключение в этом условии – стержневые элементы нагрева. Они могут укладываться по всей площади, так как являются саморегулирующимися.

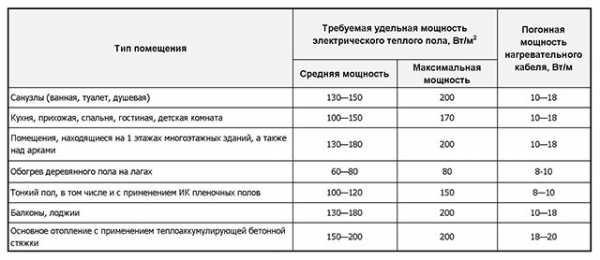

Характеристики расхода

При расчетах важно правильно высчитать возможные теплопотери. На эти данные нужно обращать пристальное внимание, поскольку неправильные расчеты приведут к тому, что такая система просто будет не справляться с нагревом помещения и в доме будет холодно. Возможные теплопотери рассчитывают, используя специальные таблицы. Лучше всего данные расчеты доверить специалистам. Они более точно высчитают необходимую мощность системы.

Если теплый пол электрический будет использоваться как дополнительный источник тепла, то необходимые расчеты можно произвести самостоятельно. В данном расчете нужно учитывать тип используемого пола, резистивный или инфракрасный, площадь укладки, то есть тут площадь на которой будут находиться элементы нагрева и мощность провода.

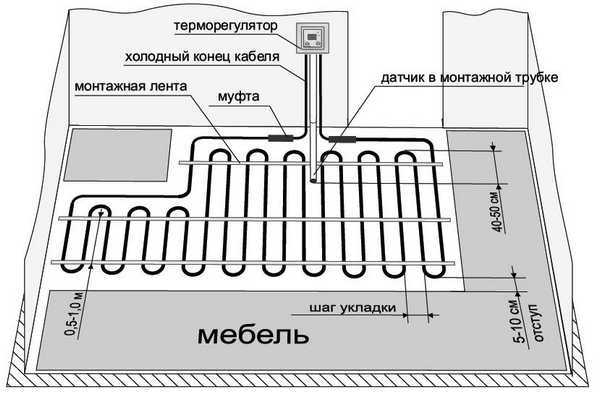

Правила укладки

Прежде чем начинать укладку полов необходимо ознакомиться с правилами укладки. Необходимо четко соблюсти инструкции, тогда можно гарантировать правильную и четкую работу всей системы.

К таким нюансам относят следующие требования:

• Перед укладкой нужно произвести монтаж термоизолирующего слоя. Это необходимо для всех видов полов, так как часть тепловой энергии не будет уходить вниз. В этом случае потери тепла будут минимальными, а также подогрев пола будет происходить быстрее. Таким образом можно будет снизить затраты на электричество.
• При размещении полов необходимо учитывать расположение мебели, нагревательные элементы нельзя размещать под ними, кроме стержневых полов.
• От стен должны быть отступы в 5 см. а от отопительных приборов (батарей) минимум 10 см.

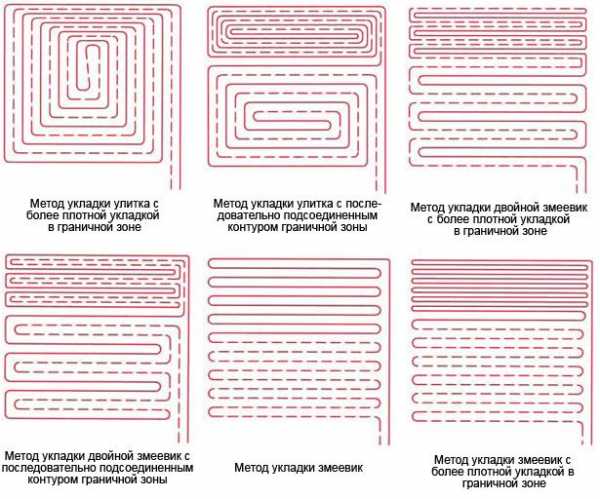

• При укладке необходимо соблюдать шаг провода, а также не допускать пересечения проводов.
• При монтаже важно следить что бы разрезов для поворотов было как можно меньше. Таким образом не нарушается целостность системы. Все места разрезов должны быть тщательно заизолированы. При несоблюдении этого правила теряется мощность, а также появляется возможность короткого замыкания.

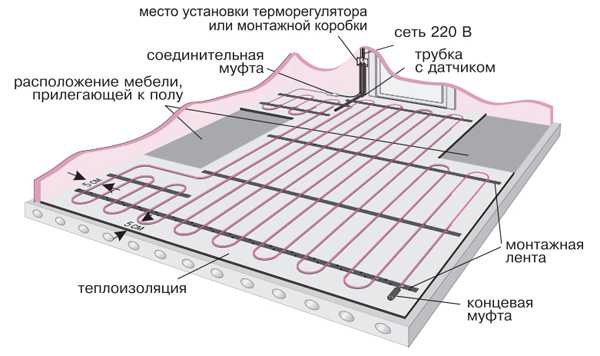

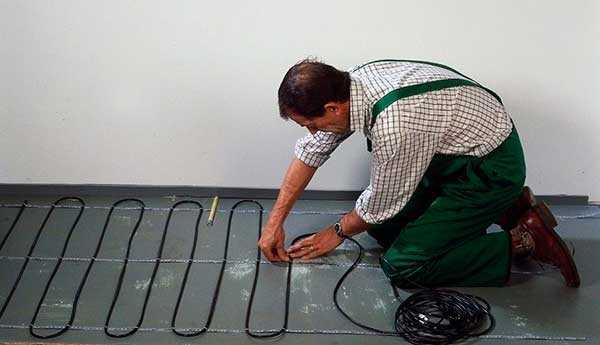

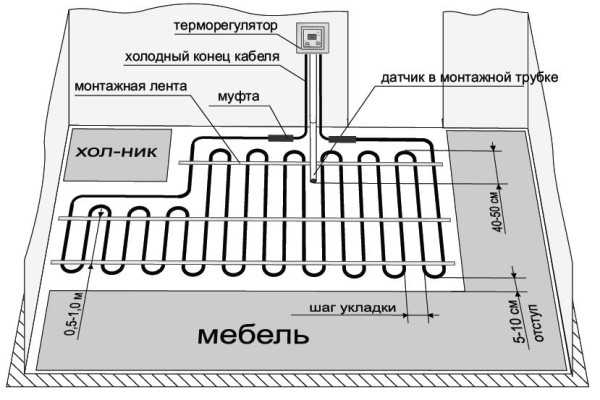

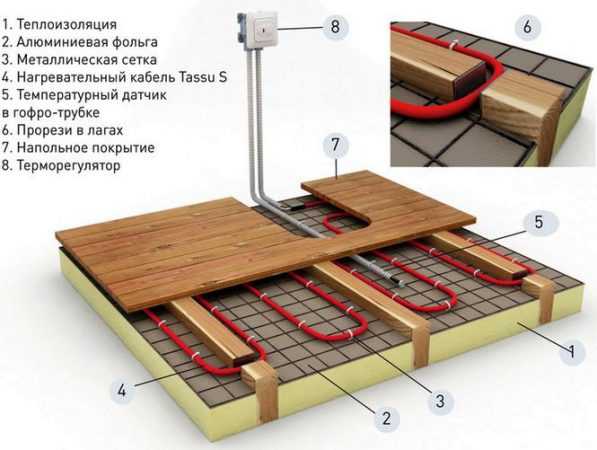

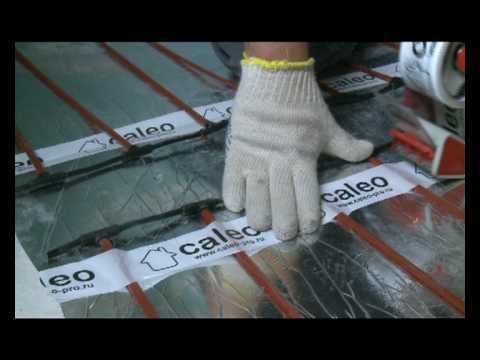

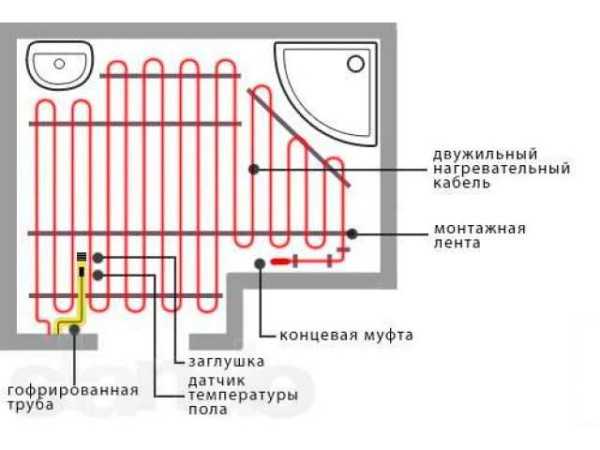

Вариант монтажа

• Соединения небольших кусочков пола также нежелательны, минимальная длина секции должна составлять не менее 50 см. При покупке теплый пол лучше взять с запасом.

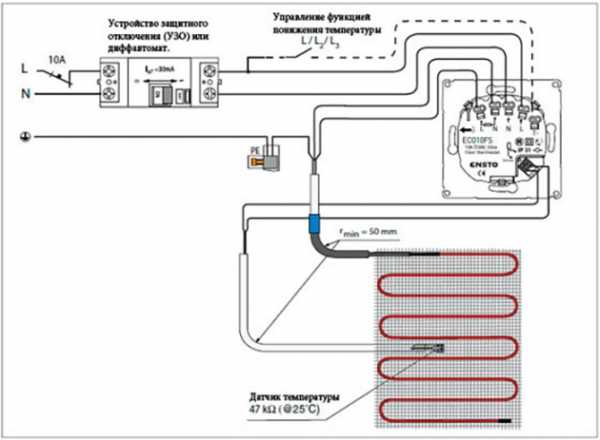

Обязательно необходимо установить прибор УЗО, он отключит подачу тепла при возникновении проблем. Например, если будет теряться мощность, то УЗО отключит систему от электроэнергии.

Все работы по установке пола лучше доверить профессиональному электрику.

Также, для электро обогрева пола лучше выделить отдельную линию, куда будет подключена только эта система. Также, лучше вывести систему на отдельный автомат, в случае проблем с электроэнергией или самим полом обесточить систему можно этим устройством.

Монтаж теплого электрического пола

Перед тем как выбрать электрические теплые полы лучше уточнить какое напольное покрытие планируется положить и каким образом будет готовиться основание для теплого пола. Уже в зависимости от этих данных и покупать систему теплого пола.

Монтировать пол можно тремя способами:

1. Монтаж в стяжку.
2. Монтаж на стяжку, но закреплением плиткой.
3. Монтаж под напольное покрытие, но не под плитку.

Если необходимо монтировать электрический теплый пол в стяжку или под плитку, то придётся выбирать кабельные системы или стержневые полы.

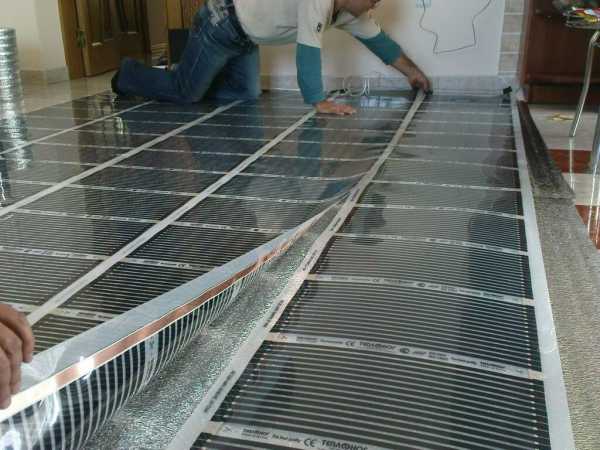

Укладка пленочного пола допускается только под напольное покрытие. Влага этому полу вредит. Поэтому, его желательно укладывать в комнатах, а не в санитарных помещениях.

Сам монтаж происходит практически одинаково:

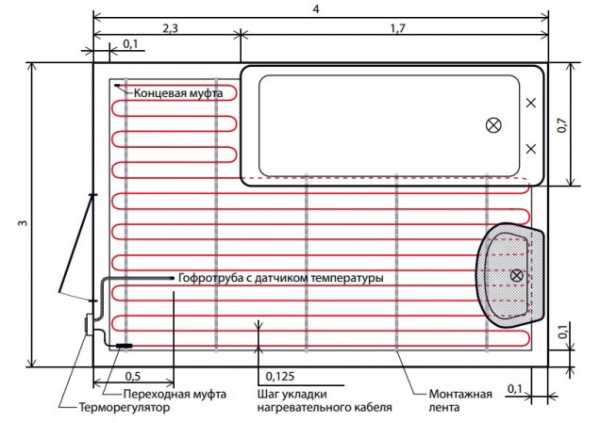

1. Составляется план раскладки с учетом расположения мебели и отступов. План лучше делать на миллиметровой бумаге с соблюдением масштаба.
2. Укладывается слой гидроизоляции и слой утеплителя, если это необходимо.
3. Разметка переноситься на подготовленное основание.
4. По разметке производят укладку пола. Все места, которые разрезаются при необходимости нужно заизолировать. Также, определяется положение термодатчика и терморегулятора. Последний устанавливается на стене и от места его установки нужно опустить штробу до пола.
5. После укладки всех элементов проверяют сопротивление.

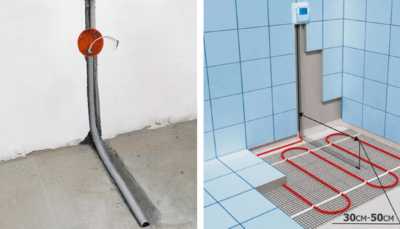

6. В штробу закладывают трубу, один конец который соединен с терморегулятором, а в другом находится термодатчик. Конец трубы с термодатчиком располагают посередине ближних нагревательных элементов.

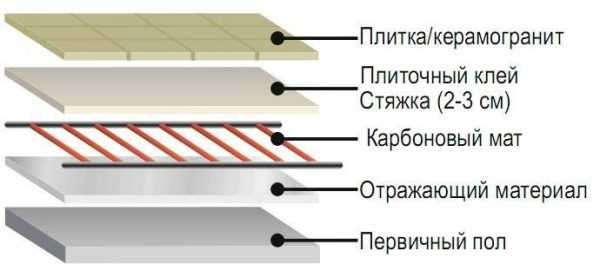

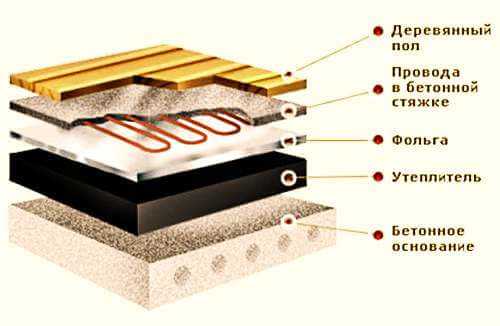

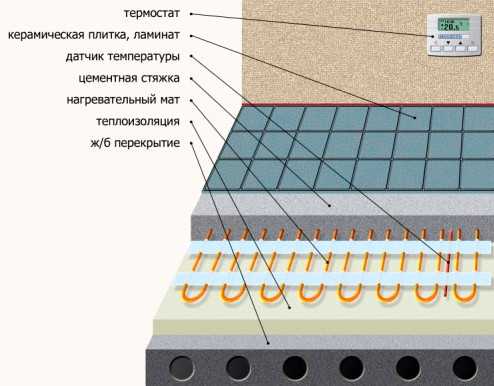

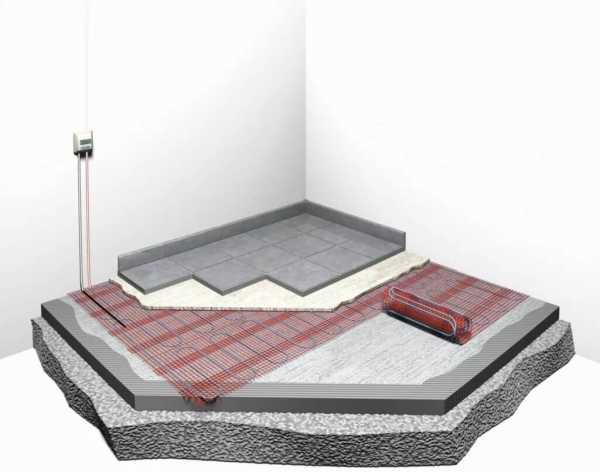

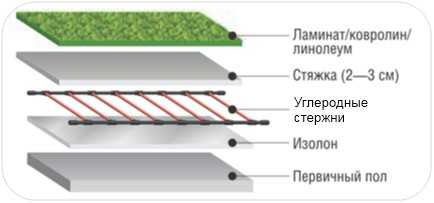

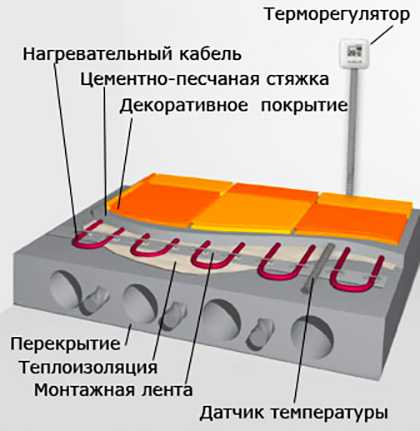

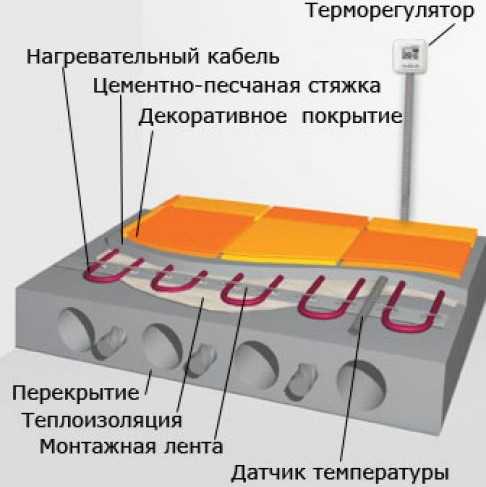

Слоеный пирог электро обогрева

Проверочные работы

После того, как эти работы были проведены необходимо проверить работоспособность датчика и терморегулятора, еще раз сопротивление и систему полностью обесточивают, а регулятор снимают. Затем, производят заливку стяжки, укладку плитки или напольного покрытия. Причем, если планируется стяжка, то сначала дожидаются высыхания бетона, затем проверяют работоспособность системы еще раз, а потом монтируют напольное покрытие.

Стоит проверить как термодатчик достается из трубы, это необходимо что бы потом его можно было без проблем заменить, если это потребуется.

Экономия электроэнергии

Система теплого пола электрического действия имеет свои плюсы и минусы, которые описаны выше. Но, при правильном проектировании и использовании эта система вызовет только положительные эмоции. Не стоит бояться большого расхода электроэнергии, и, как следствие, увеличения платежей. При разумном подходе к использованию количество киловатт увеличиться не сильно, а тепло в доме будет постоянным. Такой эффект достигается за счет использования пола только в часы, когда дома кто-то есть.

Также, не лишним будет продумать и утепление проблемных мест: дверей, окон, балконов. Таким образом можно минимизировать потери тепла, соответственно и сама система будет работать не в полную силу. Эффект от проделанной работы можно будет увидеть на счетах за отопление.

delaypol.com

Виды теплых полов: делаем правильный выбор

Существует множество мнений о том, где и когда впервые начали использовать технологию отопления жилищ посредством нагрева пола или иных строительных конструкций. Все более древние, указывающие на неё артефакты, археологи продолжают находить по всему миру. К примеру, в северном Китае была распространена система отопления под названием «кан». Она представляла собой печь с дымоходами, размещавшимися под низким лежаком. В Корее придумали более совершенную разновидность канального-печного обогрева – «ондоль», распределявшую тепло уже полностью под всей поверхностью пола помещения. Схожие виды теплых полов были обнаружены и в Швеции (IV век до н.э.), а также в городище Акарим (III век до н.э.), находящимся на территории Челябинской области. Позже подобная «русская» система отопления использовалось для обогрева Грановитой палаты.

Однако наибольшую известность у современников получила римская тепловая система – «гипокауст».  Она состояла из печи, вынесенной за пределы жилых помещений, из которой смесь дыма и тёплого воздуха поступал в каналы внутри стен и в пространство подпола. Следует отметить, что все перечисленные способы обогрева являлись достаточно дорогостоящими как в устройстве, так и в эксплуатации. Поэтому, например, даже у зажиточных граждан Рима «гипокаустом» отапливалась только часть жилых помещений.

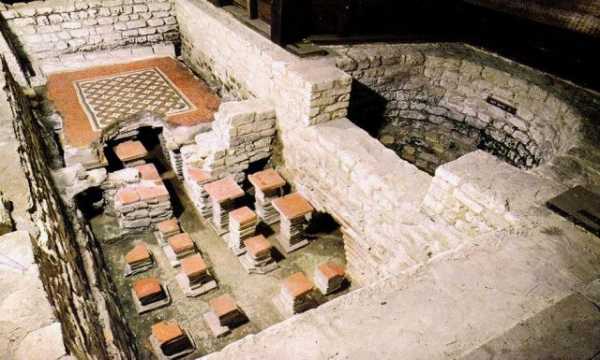

Теплый пол, фото остатков римской виллы с частично вскрытой конструкцией гипокауста

Виды современных теплых полов

Прогрессивные технологии сделали доступным отопление помещений через подогрев напольных покрытий. Какие бывают тёплые полы (ТП)? Наиболее распространенными стали следующие разновидности:

• водяные – часто являются одним из элементов основного (рабочего) обогрева дома;
• электрические – выступают в виде отдельных энергетических систем. Нередко применяются в качестве локальных подсистем для повышения комфорта пользователей.

В свою очередь, основные виды теплого пола классифицируются по типам нагревательных элементов или используемых для них материалов. Каждый из подвидов имеет свои достоинства и недостатки, а также рекомендуемую область наиболее эффективной эксплуатации.

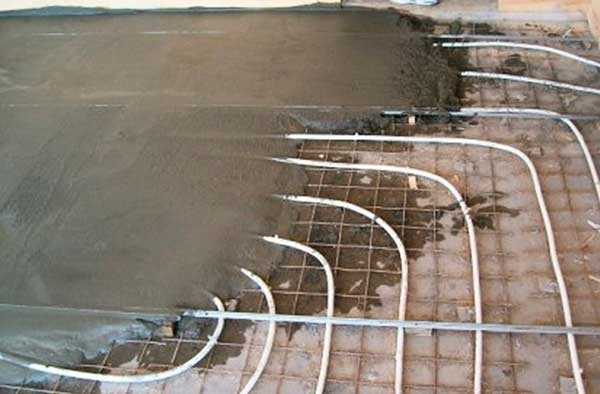

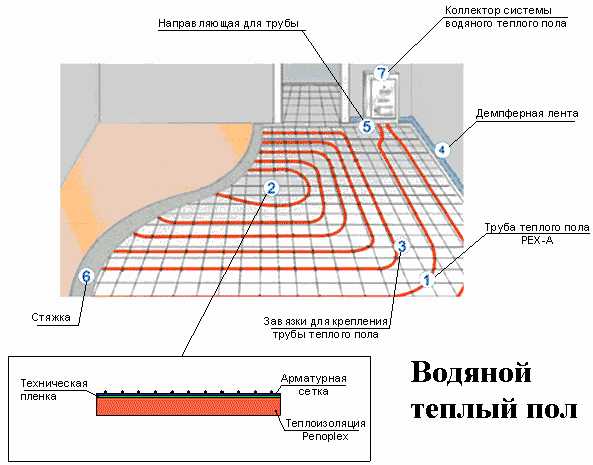

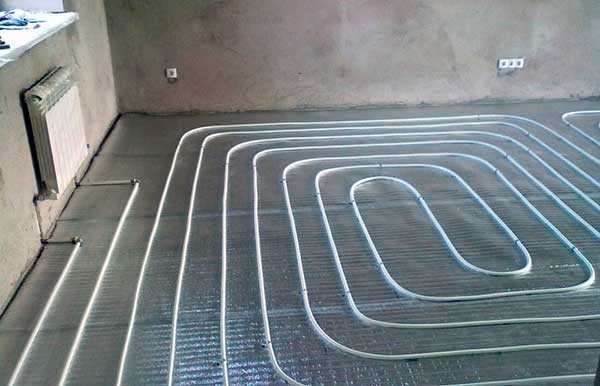

Разновидности тёплых полов с жидкостным теплоносителем

Современные теплые полы с жидкостным теплоносителем способны поддерживать в помещениях заданный уровень температуры, при этом лишь слегка прогревая напольное покрытие. Такой способ отопления называется термостатический.  Подключение трубопроводов рабочих контуров к котлам отопления выполняется через клапанную арматуру в составе смесительно-регулировочных узлов и коллекторных блоков, оборудованных циркуляционными насосами. Подобная комплектация НСУ (насосно-смесительного узела) способствуют тому, что температура подаваемой в систему жидкости не превышает 45°С.

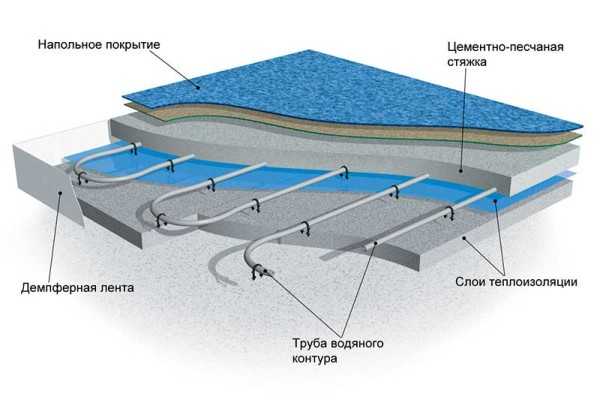

Виды теплого пола под плитку – различия и состав настильных конструкций

В зависимости от материала трубопровода различают следующие разновидности теплого пола:

Медь

Считается одним из наиболее подходящих материалов для создания водяного теплого пола. Основные преимущества в ее высокой прочности и долговечности. Материал слабо подвержен коррозии, особенно при применении современных методов гальванической обработки.  Хорошо выдерживает значительные механические воздействия, в том числе и внутреннее давление. Имеет широкий диапазон рабочих температур от -100°С до +250°С, а при замерзании теплоносителя внутри, трубы не растрескивается.

Важно! В процессе эксплуатации ТП из медного трубопровода не рекомендуется сливать воду.

Медный трубопровод имеет также некоторые технические и экономические ограничения:

1. Нельзя в одной системе отопления сочетать стальные и медные трубы, это может спровоцировать реакцию электрохимической коррозии.
2. Процесс монтажа длителен, трудоемок, требует высокого уровня мастерства. Осуществить укладку самостоятельно не представляется возможным, так как для неё требуются дорогостоящие профессиональные пресс-машины.
3. В качестве теплоносителя нельзя использовать воду с кислой или щелочной средой. Она способна сократить срок службы трубопровода почти вдвое.
4. Что касается высокой стоимости материала, то необходимо учитывать длительность его эксплуатации, которая может превышать 50 лет. Такой срок способен полностью окупить первоначальные расходы.

Медь рекомендуется использовать для создания небольших зон повышенного комфорта в зданиях с периодическим проживанием, для которых существует риск замораживания системы отопления. В качестве настила целесообразно использовать сухие системы реечного, полистирольного или модульного типов.

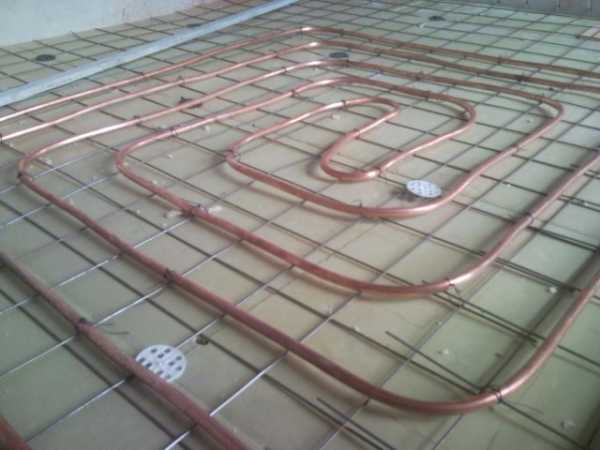

Теплые полы, фото монтажа медного трубопровода – процесс крепления к сетке для армирования

Металлопластик

Современный композитный материал, состоящий из нескольких слоев – внешнего и внутреннего из сополимеров пропилена либо полиэтилена, а также армирующей прослойки из алюминиевой фольги. Имеет отличные эксплуатационные характеристики:

• долговечность до 45-50 лет;
• полную устойчивость к коррозионным процессам;
• невосприимчивость к отложению и нарастанию минеральных образований;
• биологическую инертность – материал не выделяет патогенных и канцерогенных веществ, не вступает в реакцию с примесями растворёнными в воде;
• химическую стойкость. В системе отопления можно использовать большинство целевых химических присадок к теплоносителю или готовых антифризов;
• небольшой вес, а также наличие широкого ассортимента фитингов позволяют осуществлять монтажные работы самостоятельно. При этом можно обходиться подручными или доступными для недорогой аренды инструментами;
• высокий коэффициент шумопоглощения.

Тем не менее, металлопластик требует определенной наработки монтажных навыков и аккуратности в работе. Иначе, в процессе его эксплуатации, после многочисленных циклов нагрева и охлаждения, высок риск ослабления фитингов. Поэтому, при обустройстве этого вида тёплого пола, та часть трубопровода, которая закрыта бетонной стяжкой, должна быть цельной (не иметь стыков). Также для него существует ограничение по максимальной температуре. Диапазон рабочих температур металлопластика — 10°С… + 95°С. Допускается кратковременный нагрев материала до +110°С.

Металлопластик рекомендуется использовать для создания как полноценной системы отопления при помощи ТП, так и формирования зон комфорта со значительной площадью.

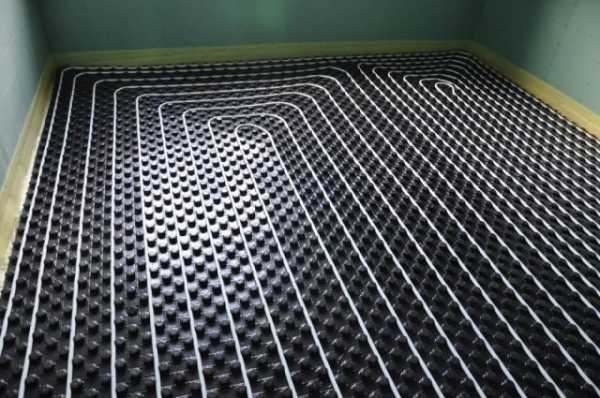

Установка металлопластиковых труб теплого пола на теплоизоляционные маты с бобышками

Полипропилен

Несмотря на свои высокие эксплуатационные показатели и доступную стоимость полипропиленовые трубы редко применяются при монтаже теплых полов. Причина заключается в их жесткости. Радиус изгиба неармированной трубы Ø 16 мм (диаметр преимущественно устанавливаемого в ТП материала) составит не менее 8-9 её диаметров. То есть, чтобы получить изгиб без заломов, повороты  тепловых контуров будут иметь минимальные радиусы от 128 мм (помним, что угловые фитинги в стяжку ставить нельзя). В большинстве случаев этого совершенно недостаточно для укладки трубопровода с высокой плотностью, способную обеспечить расчётную тепловую мощность.

Полипропилен рекомендуется использовать в качестве материала для системы ТП только в случае крайней необходимости и только в тех помещениях, которые не будут подвергаться воздействию отрицательных температур.

Сшитый полиэтилен (REX)

Этот материал получил широкое распространение сравнительно недавно. Тем не менее, он демонстрирует довольно высокие эксплуатационные качества:

• диапазон рабочих температур 0…+95°С, кратковременно выдерживает до -50°с…+150°С;
• температуру плавления 150°С, возгорания – 400°С;
• деформационную упругость, которую отдельные продавцы называют «молекулярной памятью» для усиления информационного эффекта. Суть её заключается в том, что деформированный материал под воздействием граничных температур восстанавливает свою первоначальную форму. Поэтому, для исправления случайного залома, достаточно направить на поврежденное место струю горячего воздуха, например, из строительного фена;
• высокую устойчивость к внутреннему давлению и гидроударам;
• пластичность – труба REX хорошо гнется без вспомогательных приспособлений не повреждаясь. Радиус поворота составляет 4-5 диаметров;
• не подверженность химической и биологической коррозии;
• отсутствие токсичности и канцерогенных выделений как в процессе монтажа, так и во время эксплуатации.

Важно! Сшитый полиэтилен довольно чувствителен к ультрафиолетовому излучению. Хотя для смонтированного ТП это не так уж и важно, однако, этот факт необходимо учитывать во время его хранения.

Укладку сшитого полиэтилена можно осуществлять с минимальным количеством крепежа и непосредственно на основание из пенополистирольного утеплителя

Общие достоинства и недостатки водяного теплого пола

Достоинства:

• Возможность равномерного прогрева всего помещения или создание особых зон комфорта в местах наиболее частого пребывания людей.
• Экономичность обогрева больших площадей, низкие эксплуатационные расходы.
• Можно укладывать по всей площади помещения, так как отсутствует опасность перегрева в закрытых зонах – под мебелью, коврами, напольными предметами интерьера.

Недостатки:

• Довольно сложный и долговременный монтаж с наличием «мокрых» процессов.
• Необходимость использование цементно-песчаной стяжки, которая может «съесть» до 15-20 см высоты помещения.
• Ощутимая инертность управления температурными параметрами микроклимата.
• При протечке теплоносителя — в случае использования некачественных материалов, нарушений технологий сборки, форс-мажорных ситуациях — возникает необходимость в очень трудоемких и дорогостоящих ремонтных работах.

Виды теплых электрических полов и их характеристики

На сегодняшний день широко применяются четыре вида электрических теплых полов:

Греющий кабель

Один из наиболее ранних видов тёплых полов в квартиру. Его инсталляция осуществляется в бетонную стяжку толщиной не менее 5 см. В качестве напольного покрытия, чаще всего, используется керамическая плитка.

Существует несколько разновидностей греющих кабелей. Наиболее доступный по стоимости – резистивный. Особенностью его использования является категорический запрет на укорачивание линии. Если отрезать часть проводника, то его общее сопротивление снизится, что приведет к возрастанию протекающего через него электротока, к перегреву и быстрому выходу из строя токопроводящих жил.

Резистивный кабель производят в двух исполнениях – одножильном и двужильном. По принципу действия они не отличаются, но двужильный более удобен для монтажа, так как подключается с одного конца, а на другом заглушен.

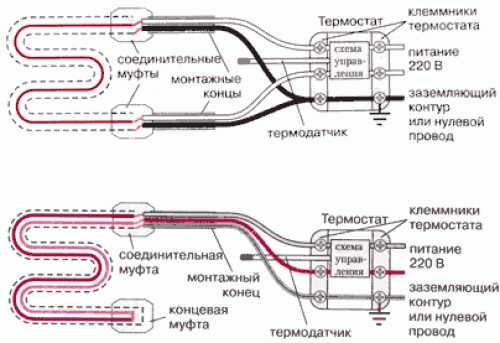

Схема подключения одно- и двухжильного резистивного нагревающего кабеля к термостату

Усовершенствованной разновидностью резистивного двухжильного нагревателя является зональный кабель. У него между двумя токонесущими жилами размещаются спиральные резистивные элементы, имеющие одинаковую мощность. Такой кабель можно нарезать мерными частями (по зонам) в специально отмеченных местах.

Внутреннее устройство резистивного зонального нагревающего кабеля

Общие достоинства и недостатки кабельных ТП

Преимущества:

• Наиболее доступная стоимость из всех разновидностей теплого пола на электрических термоэлементах.
• Полная свобода в расположении термоэлемента на основании.
• Аккумулирует небольшое количество энергии (за счет толстой стяжки), продолжая некоторое время после отключения отдавать тепло в помещение.

Недостатки:

• Существенно снижает электробезопасность помещения.
• При обустройстве греющей плиты не обойтись без «мокрых» процессов – заливки песчано-цементной стяжки.
• Небрежность или отсутствие опыта во время монолитных работ могут привести к образованию воздушных карманов вокруг кабеля. В таких местах возможен перегрев проводника и выход его из строя.
• Недопустимо размещать нагреваемой зоной мебель – под ней кабель также перегревается, со всеми вытекающими из этого последствиями.
• Старые модели греющих кабелей вырабатывали значительное количество электромагнитного излучения, поэтому при покупке убедитесь, что продукция имеет сертификат качества ISO 14000.

Резистивные кабели отлично подходят для подогрева в ванных, кухонь, балконов, хозяйственных, а также прочих вспомогательных помещениях.

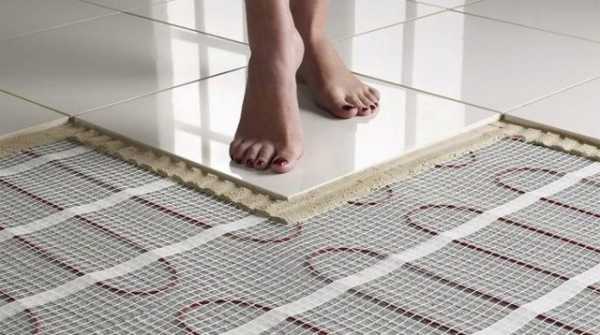

Термоматы

Под этим названием реализуются две разновидности изделий абсолютно различные по принципу действия – конвекционные и инфракрасные.

Конвекционный мат является усовершенствованным вариантом резистивного кабеля, который закреплен на сетчатой основе, выступающей армирующим слоем при тонкослойной песчано-цементной заливке. Кроме этого, допускается монтаж керамической плитки непосредственно на мат. В этом случае толщина греющего покрытия теплого пола не будет превышать 2 см.

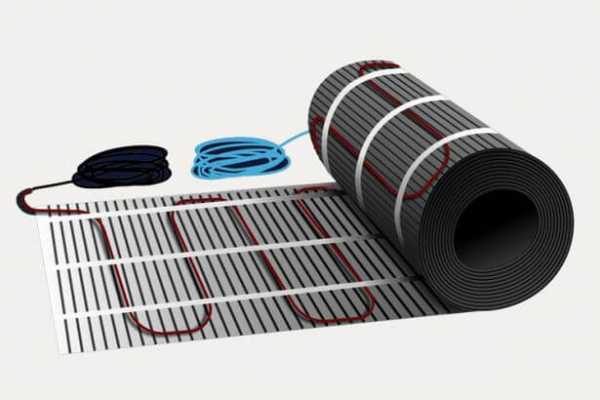

Нагревальный конвекционный кабельный мат

Инфракрасные карбоновые маты представляет собой углепластиковые стержни, закрепленные с двух сторон на энергонесущих кабелях. Система осуществляет нагрев, излучая инфракрасные волны в диапазоне 8…14 мкм. Укладывается в песчано цементную стяжку толщиной не менее 3 см, а также непосредственно в утолщенный слой плиточного клея. При этом требуются высокие профессиональные навыки монтажа.

Расположение карбоновых матов по всей площади помещения

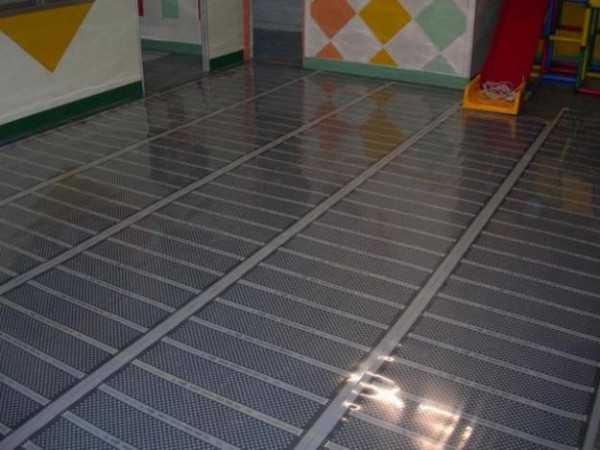

ИК пленочное покрытие

Более совершенная разновидность нагревательного элемента для тёплого пола. Нагрев выполняется посредством ИК-излучения. Монтаж, за некоторым исключением, выполняется в сухую под ламинат, паркет, линолеум и т.п. Различают следующие виды пленочного электрического теплого пола:

• классический – небольшие по площади нагревательные элементы расположены тонкими полосами поперек рулона пленки;
• сплошной – нагревательные элементы значительно шире и занимают практически всю площадь пленки. Такая разновидность имеет высокую эффективность и может быть использовано в качестве полноценной системы отопления для квартиры;
• многослойный – имеет дополнительную защиту от влаги, а его монтаж допускается в тонкослойную песчано-цементную стяжку. Одной из разновидностей многослойного инфракрасного пленочного пола является перфорированная пленка. Перфорация овальных отверстий между нагревательными элементами сделана для лучшей адгезии плитки, укладываемой непосредственно на пленку.

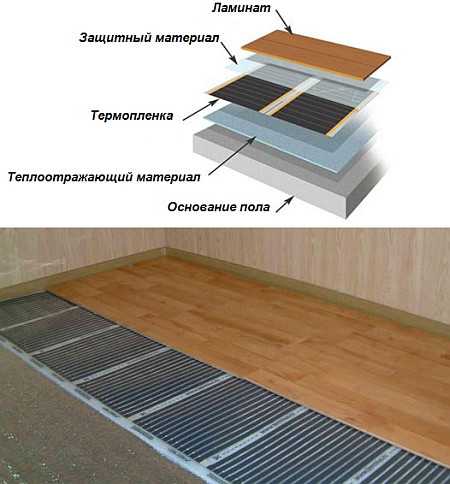

Инфракрасный пленочный теплый пол – многослойный, перфорированный

Важно! Перечисленные виды электрических тёплых полов, за исключением инфракрасных карбоновых матов, нельзя располагать под мебелью или другими громоздкими предметами, которые могут вызвать локальный перегрев и выход из строя нагревательного элемента.

Саморегулирующиеся кабели

Имеют принцип действия, который существенно отличается от резистивных или инфракрасных нагревательных элементов. В нем между двумя токопроводящими жилами расположен слой эластичного углеродно-полимерного материала, обладающего изменяемой величиной сопротивления, на которую влияет температура окружающей среды.  Если кабель (самрег) расположен на холодном участке, то его сопротивление низкое, и через него протекает ток большой величины, преобразующийся в большое количество тепловой энергии. По мере нагрева рабочего проводника, его сопротивление растет, приводя к снижению величины электротока. Поэтому, на заблокированных мебелью участках, где теплоотдача минимальна, интенсивность обогрева может снизиться до нуля.

Кроме того, к достоинствам саморегулирующегося кабеля относится упрощенный монтаж изделия, так как его можно разрезать на куски произвольной длины без снижения эксплуатационных характеристик.

«Самреги» первоначально преимущественно использовались для защиты от перемерзаний трубопроводов, в противообледенительных системах и в промышленности. Но постепенно они начинают применяться и для обустройства теплых полов внутри помещений, так как, несмотря на свою дороговизну, предоставляют определенные преимущества по сравнению с традиционными системами электроподогрева.

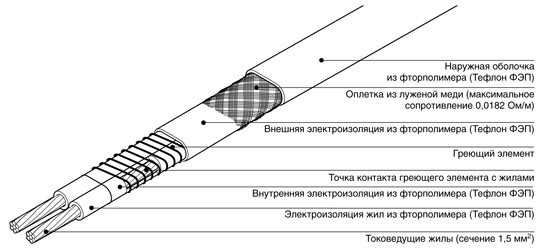

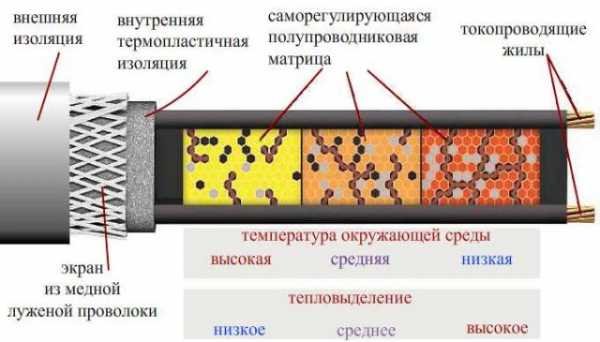

Строение саморегулирующегося нагревательного кабеля

Выводы

При выборе технологии тёплого пола необходимо учитывать не только его стоимость, но и особенности установки:

1. Нередко в многоквартирных домах оказывается нежелательным выполнение монтажа тёплого пола в стяжку по причине низких потолков в помещениях. В таких случаях наиболее целесообразно использовать пленочные ТП, несмотря на их более высокую стоимость.
2. Большинство видов нагревательных кабелей и матов на их основе могут монтироваться не только на полу, но и на стенах.
3. Для постоянного подогрева или использования в качестве основного источника отопления, несомненно, лучше устанавливать водяной теплый пол, являющийся наиболее экономным.

https://www.youtube.com/watch?v=RiBDhzF5arE

stroymasterok.com

Виды теплых полов - виды,. преимущества, особенности!

Использование теплого пола позволяет обеспечивать максимально комфортные температурные условия в помещении, меняя показатели на свое усмотрение. Систему можно использовать как в качестве эффективного дополнения к радиаторному отоплению, так и для полной замены такового.

Виды теплых полов

В продаже доступны водяная и электрическая разновидности теплого пола. Электрические системы, в свою очередь, классифицируются на следующие подтипы: кабельный, пленочный и стержневой теплый пол. Какому именно варианту отдать предпочтение? Об этом далее.

Виды теплых полов и их особенности

Содержание статьи

Водяной теплый пол

Технология установки теплого водяного пола

Работа системы основывается на циркуляции теплоносителя – воды – внутри установки. Доступна возможность подведения воды от стояка и от централизованной отопительной системы. Непосредственно циркуляция воды обеспечивается усилиями насоса, обязательно присутствующего в такого рода системах. Конечно, существует вариант обустройства водяного теплого пола без применения насоса с задействованием законов гравитации, но он подходит исключительно для использования в комнатах малой площади.

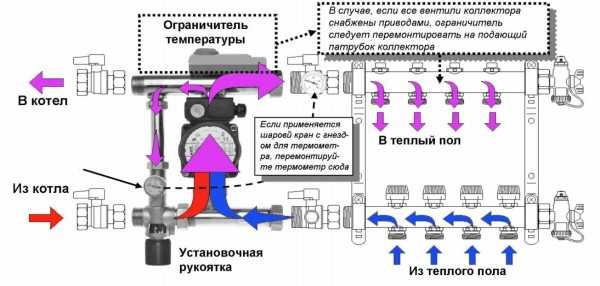

Примерная схематичная картинка, поясняющая устройство и работу пола с водяным подогревом

Теплый водяной пол

Преимущества

1. Сравнительно низкие затраты на обустройство.
2. Относительная дешевизна теплоносителя.

Недостатки

1. Необходимость строгого соблюдения технологии и предельной осторожности в процессе заливки стяжки, чтобы не повредить элементы системы.
2. Невозможность обустройства системы в городской квартире. На сегодняшний день выполнение такого рода работ запрещено, т.к. при циркуляции воды через теплый пол она возвращается другим потребителям (соседям) в охлажденном состоянии, что доставляет массу неудобств.

Теплый водяной пол можно монтировать в помещениях любого типа при условии источника горячего водоснабжения

Кабельный электрический теплый пол

Кабельный электрический теплый пол

Монтажная лента

В основе системы – провода, изготовленные из специальных сплавов. Состав сплавов подобран таким образом, чтобы электрическая энергия эффективно «превращалась» в тепло. Для регулирования количества вырабатываемого тепла, система комплектуется специальным терморегулятором.

Кабельный теплый пол прослужит очень долго

Преимущества

Среди ключевых преимуществ кабельных электрических систем обогрева нужно отметить следующие моменты:

• длительный срок службы, гораздо превышающий аналогичный показатель для рассмотренной выше водяной системы;
• относительно низкие затраты на эксплуатацию. Электроэнергия хоть и стоит гораздо дороже воды, конкретно кабельная разновидность системы потребляет ресурсы в сравнительно небольших количествах.

Недостатки

Есть у такой системы и свои слабые стороны, а именно:

• выработка электромагнитного излучения в процессе работы. Актуально для самых дешевых моделей. У качественных систем этот показатель не превышает допустимые пределы;
• большие затраты на монтаж системы.

При выборе греющего кабеля отдавайте предпочтение изделиям, имеющим сертификат ISO 14000 – этот документ является гарантией экологической безопасности системы. Дополнительно попросите продавца предъявить сертификат KIMA. При отсутствии упомянутых документов, от покупки кабеля рекомендуется воздержаться.

Строение нагревательного кабеля

Пленочный электрический обогрев

Пленочный электрический теплый пол

Конструкция системы базируется на специальной углеродной нагревательной пленке. При включении в сеть, система начинает вырабатывать инфракрасные лучи с параллельным выделением анионов. Функции излучателя в данной системе отводятся специальной пасте на углеродной (карбоновой) основе. Она наносится на материал параллельными либо изогнутыми полосами. В дорогостоящих разновидностях системы паста обычно наносится всплошную, благодаря чему обеспечивается более высокая эффективность обогрева.

Принципиальная схема подключения

Электроэнергия подается посредством медно-серебристых проводников. Главные рабочие элементы системы запаяны слоями полиэстера. Подача питания регулируется при помощи терморегулятора.

Пленочный теплый пол ENERPIA FILM

Пленочные системы широко представлены в ассортименте многих производителей подобной продукции. При выборе марки ориентируйтесь, прежде всего, на репутацию компании-производителя, пользовательские отзывы, а также личные предпочтения. По возможности заручитесь поддержкой специалистов. Знающие люди смогут дать реальную оценку задачам, поставленным перед отопительной системой, и помогут подобрать оптимальный вариант.

Преимущества

Пленочный инфракрасный теплый пол легко смонтировать своими руками

Ключевым преимуществом пленочного электрического теплого пола является его универсальность в плане сочетаемости с финишными отделочными материалами. Поверх такой пленки можно укладывать кафель, линолеум, виниловые панели, а также ламинат, ковролин и др.

Вторым важным преимуществом пленочных систем является возможность обустройства мобильного обогрева на их основе. К примеру, пленку можно прикрепить к тыльной стороне ковра и убирать его при отсутствии необходимости использования обогрева.

Потребление электроэнергии пленочным теплым полом

Недостатки

Во-первых, главный недостаток такой системы заключается в большом числе скрытых контактов. Чтобы дальнейшая эксплуатация теплого пола была эффективной, надежной и безопасной, перед приемом системы в постоянное пользование нужно тщательно протестировать ее работоспособность. Помимо этого, укладка финишного покрытия должна осуществляться в строгом соответствии технологии.

Во-вторых, при обустройстве системы возникает необходимость дополнительных финансовых расходов на покупку коннекторов. Без этих изделий невозможно достичь качественного контакта между проводом и пленкой.

В-третьих, если поверх теплого пола будет укладываться керамическая плитка или другие подобные материалы, придется тратить дополнительные средства на обустройство стяжки. При этом расход клеящего состава тоже увеличивается – его слой не может быть тоньше 1,5 см.

Стержневой электрический теплый пол

Стержневой электрический теплый пол

Одна из последних разработок на рынке отопительного оборудования. Характеризуется высокими показателями надежности и экологической безопасности. Система известна под говорящим прозвищем «интеллектуальный теплый пол».

В основе обогрева – карбоновые стержни, соединенные между собой и подключенные к терморегулятору и электросети. Конечному потребителю такой теплый пол предлагается в формате матов.

Схема укладки теплого пола под плитку

Схема укладки теплого пола под ковролин

Преимущества

1. Отсутствие сложностей с продумыванием последующей меблировки. Стержневые системы характеризуются саморегуляцией, т.е. закрывание тяжелыми предметами им не страшно, в отличие от «собратьев». Перегреваться и ломаться стержневой электрический теплый пол из-за этого не будет.
2. Возможность беспрепятственной заливки стяжкой или различными клеевыми смесями – рабочим элементам подобные контакты не страшны.
3. Возможность обустройства в помещениях с высоким уровнем влажности, на террасах и других открытых площадках.
4. Высокие показатели экологичности по сравнению с другими разновидностями обогревающих систем.

   UNIMAT - саморегулируемый стержневой теплый пол

Недостатки

Главным недостатком стержневого электрического теплого пола является высокая стоимость.

Второй большой недостаток – риск приобретения подделки. Система действительно обладает хорошими эксплуатационными показателями, благодаря чему пользуется широкой популярностью среди потребителей. Недобросовестные производители этим активно пользуются и выпускают контрафакт. В целях личной безопасности просите продавца предъявить соответствующие сертификаты на продукцию.

Какую систему выбрать?

Какой теплый пол выбрать

При выборе конкретной системы обогрева нужно учитывать множество значимых характеристик и дополнительных условий. Прежде всего, это площадь обогреваемого помещения и особенности его расположения. К примеру, для применения в частном доме подойдет любая система, в том числе и водяная. Нужно лишь объективно подойти к оценке экономической целесообразности применения каждого доступного варианта. Наряду с этим, при обустройстве теплого пола в квартире использовать водяную систему не получится в соответствии с законодательными ограничениями.

При этом нужно грамотно оценить предназначение обустраиваемой системы. Если она будет использоваться в качестве дополнительного обогрева, главная задача которого сводится к поддержанию комфортного для хозяина микроклимата, можно ограничиться и бюджетным пленочным теплым полом. При обустройстве же системы для ее последующего использования в качестве основного обогрева, лучше отдать предпочтение более мощным разновидностям, к примеру, греющему кабелю или, если это частный дом, водяному теплому полу.

Таблица. Сферы и варианты использования теплого пола

Электрическая система	Водяная система
Дополнение к основному обогреву	Полная замена радиаторного отопления
Обогрев ванных комнат, балконов, веранд и прочих подобных помещений	Дополнение к основной системе отопления, обогрев любых помещений (актуально для частных домов и прочих строений, в которых не запрещается использовать такие установки)
Временный быстрый прогрев пола в небольших помещениях
Городские квартиры, в которых нет возможности обустройства водяной системы
Монтаж обогрева без проведения сопутствующих капитальных работ (актуально для пленочной разновидности)

При любых обстоятельствах, приоритетным фактором для потребителя должно оставаться качество продукции. Не верьте подозрительно дешевым предложениям от сомнительных производителей. Отдавайте предпочтение сертифицированным изделиям от известных торговых марок, и тогда никаких проблем с эксплуатацией хоть водяного, хоть электрического теплого пола в любой его вариации у вас не возникнет.

Теплый пол - это всегда комфортный микроклимат и полное отсутствие сквозняков

Удачного выбора!

Видео – Какой электрический теплый пол лучше?

pol-spec.ru

Теплые полы электрические как выбрать, фото, видео

Сегодня мы поговорим про теплые электрические полы, какие они бываю, их преимущества и недостатки, как их выбирать и устанавливать.

СОДЕРЖАНИЕ (нажмите на кнопку справа):

Увеличение комфортности проживания

Сейчас появляется все больше всевозможных систем в доме, направленных на увеличение комфортности проживания в нем.

Одной из таких систем, которая все больше завоевывает популярность, является так называемый «теплый пол».

Суть данной системы сводится к прокладке на полу специальных сетей, которые обеспечивают нагрев его до определенной температуры.

Зачастую теплый пол используется как дополнительный источник тепла в доме, хотя возможно и использование его в качестве основного, но только в определенных условиях.

Виды теплых полов

На данный момент возможно обеспечение жилого помещения двумя видами теплых полов – электрическими и водяными.

Электрические в свою очередь делятся на:

1. Инфракрасные;
2. Кабельные;
3. Пленочные и термоматы (пленочные могут работать в инфракрасном спектре поэтому их можно отнести к п.1).

У каждого из них имеются свои особенности, объединяет их же то, что источником у них выступает электрическая энергия.

Инфракрасные полы.

Представляют собой специальную пленку, которая укладывается под напольное покрытие.

Поскольку данная пленка сама по себе тонкая, то требуется только прокладка теплоизоляционного слоя в качестве подготовительных работ с полом.

Достаточно расстелить пленку по поверхности пола, а сверху постелить напольное покрытие – линолеум, ковролин и т.д.

Особенностью инфракрасных теплых полов является процесс нагрева – они не нагревают воздух, а свое тепло отдают предметам.

Из-за этого данный вид электрических теплых полов не применяется с плиточным напольным покрытием.

Кабельная система теплых полов.

Состоит из кабеля, проложенного специальной укладкой по поверхности основной стяжки пола. Такие же кабеля можно использовать для обогрева кровель и водостоков в домах.

Чтобы увеличить эффективность работы под кабель укладывается изоляционный слой.

Для выравнивания поверхности пола после укладки кабеля, выполняется еще одна стяжка, в результате которой кабель оказывается внутри ее.

Но эта стяжка имеет небольшую толщину, не более 3 см. После уже на эту стяжку размещают напольное покрытие.

Этот вид теплого пола производит нагрев напольного покрытия, которое затем производит отдачу тепла воздуху в комнате.

Термоматы

Если нет возможности произвести укладку кабеля, можно воспользоваться термоматами.

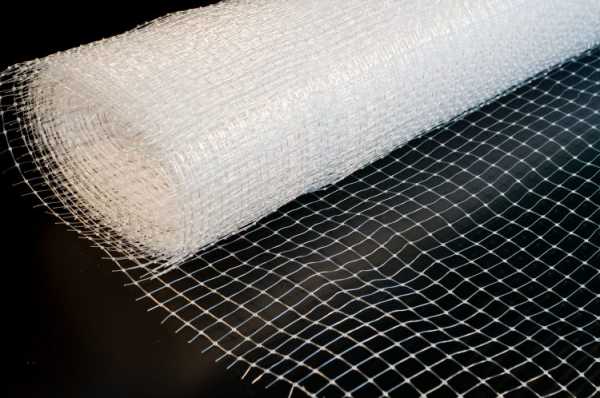

Представляют они собой специальную стеклопластиковую сетку, на которую закреплен очень тонкий кабель.

Укладка такого типа теплого пола не требует дополнительной стяжки.

После укладки термоматов они сразу покрываются напольным покрытием.

Нагрев же у такого типа напольного покрытия производится идентично кабельному.

Водяные теплые полы

Это система трубопроводов, размещенных в основной стяжке пола, и подключенных к центральной системе отопления.

Они являются более экономичными по затратам, чем электрические и больше подходят, как основной вид отопления.

Однако укладку такого типа теплых полов лучше планировать еще на начальной стадии отделки квартиры.

Проложить водяные теплые полы уже в готовой квартире очень затруднительно, поскольку потребуется полное снятие стяжки пола для прокладывания теплоизоляционного слоя, а затем трубопроводов с последующей стяжкой пола.

Иногда этот вид неприемлем для многоквартирных домов, поскольку вес пола при такой системе может значительно увеличиться.

Достоинства и недостатки электрических систем

Дальше будем рассматривать электрические теплые полы, как более простые для монтажа, и которые являются более актуальными для тех, кто решил улучшить комфортабельность в доме.

У электрических теплых полов имеется ряд преимуществ перед водяными.

Монтаж

Он сравнительно простой. Конечно, для установки электрического теплого пола потребуется дополнительная стяжка, но она небольшая и сделать ее сравнительно просто.

Инфракрасные же и термоматы и того не требуют, достаточно убрать напольное покрытие и уложить нагревательные элементы и обратно уложить покрытие.

Нагрев

Электрические полы обеспечивают равномерный прогрев. У водяных полов в трубопроводах циркулирует вода, которая по мере движения и передачи тепла остывает.

У электрических же используются специальные кабели, которые при движении тока выделяют тепло.

Причем количество выделяемого тепла имеет определенные нормы, что позволяет точно рассчитать мощность этих кабелей.

Протекание в водяных полах

При некачественном соединении трубопроводов, возможно появление течи, которую устранить будет очень сложно.

У электрических систем такого возникнуть не может.

А в случае проблем с работой электрических систем – устранить их будет легче, поскольку добраться до кабеля или термомата значительно проще.

Места установки

Электрические полы можно устанавливать в отдельных комнатах, или к примеру, на балконах или лоджиях.

Скорость прогрева пола

У электрических полов она очень высокая. Температура их буде повышаться уже через пару минут после включения.

Недостатки у электрических полов:

В первую очередь, это увеличенные экономические затраты при использовании такого вида теплых полов, по сравнению с водяными, которые подключаются к общей системе отопления.

В случае с инфракрасными полами, то их невозможно использовать с плиткой, поскольку она будет экранировать тепло.

Еще один немаловажный нюанс – неравномерность теплопотерь.

Возле стен и технологических проемов в комнате потери тепла будут значительно больше, чем в средине ее.

Чтобы это компенсировать, укладка электрических теплых полов производятся специальным образом, так, чтобы ближе к краям отдача тепла было больше, чем в средине комнаты.

Основные факторы, влияющие на выбор

На выбор электрического теплого пола влияет много факторов.

Во-первых, это в каком качестве они будут использоваться – как основное отопление, или как дополнительное.

В качестве основной отопительной системы лучшим будет являться использование кабельной системы.

При использовании такого теплого пола энергозатраты будут несколько меньше, чем при использовании термоматов.

При этом лучшим напольным покрытием для такой системы будет плитка.

Благодаря использованию дополнительной стяжки, прогрев пола будет равномерным. Однако монтаж кабеля значительно труднее, чем термоматов или инфракрасной пленки.

Для использования теплого пола в качестве дополнительного обогрева помещения, а также для обогрева небольших помещений, в которых отсутствует центральное отопление, лучше использовать термоматы или пленку.

При выборе следует учитывать также площадь помещения.

Для эффективного обогрева нужно, чтобы площадь покрытия системой занимала не менее 70% от площади пола комнаты.

При этом нужно учитывать будущее размещение мебели, поскольку под ней размещать систему не желательно и не целесообразно.

Следует определиться с режимами работы системы. Но для этого больше внимания нужно уделять терморегулятору, которым будет управляться теплый пол.

И обязательно следует убедиться в том, что электрическая сеть квартиры или дома выдержит нагрузку при работе системы с максимальной мощностью.

К примеру, при дополнительном обогреве системе нужна мощность от 100 до 160 Ватт на обогрев 1 м.кв. пола.

А при использовании ее в качестве основного отопления уже понадобиться 180 и выше Ватт мощности, в зависимости от используемого типа теплых полов.

Особенности монтажа каждого вида

Теперь о том, что конкретно представляют электрические полы, и как они устанавливаются.

Кабельные полы

Состоят из терморегулятора, к которому подключен кабель. Длина кабеля зависит от предварительных расчетов.

От терморегулятора отходит также провод, на конце которого размещен термодатчик.

Размещается этот датчик тоже в полу, между витками кабеля, в его задачу входит контроль температуры.

Перед прокладкой кабеля, на основную стяжку пола укладывается слой теплоизоляции.

Затем на поверхность изоляции размещается кабель. Укладка его может быть разная, но между витками его обязательно должно быть определенное расстояние.

Затем кабель закрепляется при помощи монтажной ленты и шурупов. При этом нужно вывести контакты от кабеля для подключения терморегулятора.

Затем уложенный кабель вместе с монтажной лентой заливается тонким слоем стяжки.

После ее высыхания на поверхность наносится напольное покрытие.

Останется только подключить кабель к терморегулятору, а его – к системе энергообеспечения.

Термоматы

Состоят из тонкого кабеля, который уже закреплен на специальной сетке.

Их прокладка не требует дополнительных работ. Достаточно демонтировать напольное покрытие и разложить рядами термоматы.

Напольное же покрытие садится на клеевую основу. Причем толщина клея должна быть более 1 см. В таком случае термоматы будут располагаться в клеевом слое.

После монтажа производится подключение термоматов к регулятору.

Инфракрасные полы

Установка инфракрасного теплого пола еще проще. Предварительными работами будет нанесение слоя термоизоляции на основную стяжку пола.

Затем расстилается пленка, а после наносится напольное покрытие. После останется только произвести подключение к регулятору и сети.

Терморегуляторы

Напоследок следует упомянуть о терморегуляторах. Основным элементом их является термостат, который осуществляет регулирование режима работы системы в зависимости от температуры в комнате.

Популярное у читателей — нагревательные кабели для трубопроводов, стоит ли использовать.

Но термостат не может работать без температурного датчика.

По способу размещения температурного датчика различают терморегуляторы, которые производят регулировку по температуре пола, или же по температуре воздуха в комнате.

Помимо этого, терморегуляторы могут оснащаться разными функциями, которые обеспечивают дополнительные удобства при использовании системы.

Следует указать, что данная информация является обобщенной, поскольку каждая из систем электрических теплых полов имеет много своих особенностей и нюансов. Но в дальнейшем мы обязательно расскажем вам про каждую из систем обогрева пола в отдельности.

elektrikexpert.ru

Электрический теплый пол - рекомендации по выбору и монтажу своими руками

Электрические напольные системы обогрева давно вошли в нашу жизнь и прочно заняли свою нишу на современном рынке. Тем не менее с каждым годом греющие элементы, закладываемые в пол, претерпевают модернизацию, в результате чего возникают их новые разновидности. Домовладельцам, желающим лично решать все вопросы по обогреву жилища, становится все труднее разобраться в новых образцах электрических напольных нагревателей. Чтобы им помочь, разложим все по полочкам и расскажем, как можно самостоятельно выбрать электрический теплый пол и правильно выполнить работы по его монтажу.

Виды теплых полов, работающих от электроэнергии

Начнем с того, что представим перечень видов электрических систем напольного обогрева, существующих на данный момент:

• кабельные;
• пленочные;
• стержневые;
• жидкостные.

Чтобы осуществить выбор теплого пола из приведенного списка, надо иметь понятие о каждом из видов. Начнем со старожилов нашего рынка — кабельных систем. Принцип их работы похож на водяные теплые полы, только вместо труб с теплоносителем раскладывается греющий кабель. После этого поверх контура выполняется цементно-песчаная стяжка и финишное покрытие. Кабель прогревает всю поверхность пола до заданной температуры, выставляемой на термостате. Последний ориентируется на сигналы датчика температуры, вмурованного в стяжку, либо на показания внешнего устройства, регистрирующего температуру воздуха в помещении.

Существует еще одна разновидность кабельных систем, прячущихся в стяжку под кафельную плитку. Это нагревательные маты, предназначенные для устройства тонких покрытий или под клей для кафеля. Они представляют собой сетку, к которой прикреплен греющий кабель с определенным шагом. Изделие так и продается в рулонах, которые при монтаже просто раскатываются поверх основания. В том и другом случае есть возможность выбора нагревательных кабелей с разной теплоотдачей, чтобы обеспечить требуемую мощность электрического теплого пола.

Тонкая и прочная полимерная пленка с нанесенными на нее нагревательными элементами – один из новых видов теплого пола. Толщина изделия не превышает 3 мм, а ширина рулона варьируется от 0.5 до 1 м, также есть возможность подобрать пленку с различной теплоотдачей. Данный нагревательный элемент предназначен для монтажа под любое покрытие пола без стяжки, исключая кафельную плитку. Производители декларируют, что пленочная система напольного обогрева выделяет самое приемлемое для человека «мягкое тепло» в длинноволновом диапазоне.

Стержневой теплый пол – это угольные нагревательные элементы, соединенные между собой проводниками и представляющие собой цельную сетку, смотанную в рулон. Каждый карбоновый стержень – это отдельное устройство, функционирующее автономно. Поэтому при выходе из строя одного элемента не нужно вскрывать стяжку в поисках неисправности, поскольку остальные нагреватели будут продолжать работать. Стержневые теплые полы пригодны для любых помещений в частном доме или квартире и монтируются традиционным способом – в стяжку.

Ну и напоследок представляем одну из последних новинок – гибрид между электрическим и водяным напольным отоплением, — электрическую жидкостную систему. В трубы из полиэтилена, заполненные незамерзающей теплопроводящей жидкостью, введен греющий сердечник в виде изолированного кабеля с жилами из нихрома. На одном конце трубы закреплена присоединительная муфта, а на другом – демпферное устройство, компенсирующее тепловое расширение жидкости в замкнутом пространстве. При устройстве жидкостной системы обогрева используется та же технология, что и при монтаже водяных теплых полов, только подключение осуществляется к электрической сети через терморегулятор.

Потребление электроэнергии

Чтобы объективно оценивать то или иное изделие, внесем ясность в такой животрепещущий вопрос, как потребление электрических теплых полов. Слушая заверения торговых представителей о высокой экономичности и эффективности различных электрических систем напольного обогрева, надо понимать, что происходит на самом деле. В действительности любой из вышеперечисленных нагревательных элементов является прекрасным преобразователем электрической энергии в тепловую с высоким КПД (порядка 99%).

Вне зависимости от исполнения изделия и его стоимости, для выделения 99 Вт теплоты любой нагреватель потребляет 100 Вт электричества, практически один к одному. Это значит, что если в документации на пленочный элемент указана тепловая мощность 200 Вт на 1 м2, то и электричества данный теплый пол потребляет 200 Вт в час.

Как мы выяснили, насчет эффективности продавцы никого не обманывают, а вот с экономичностью все гораздо сложнее. Здание теряет зимой тепло сквозь ограждающие конструкции и вместе с вентиляционным воздухом, а система отопления призвана эти потери компенсировать. Электрический теплый пол в квартире или доме прогревает помещение до определенной температуры, после чего термостат его отключает. В этот момент тепло и начинает покидать дом, а температура падает, что через некоторое время регистрируется датчиком терморегулятора и греющие элементы снова включаются в работу.

Получается, что расход электроэнергии во время работы теплого пола зависит от длительности циклов включения и отключения, то есть, степени утепления здания. Современные инновационные нагреватели могут протапливать дом быстрее или медленнее, устанавливаться в самых неожиданных местах и быть приспособленными под любые условия эксплуатации, но электричества они израсходуют столько же, сколько тепла уйдет наружу через стены, окна и двери. Экономичность отопления целиком находится в наших руках, поэтому при выборе системы не стоит слишком доверять продавцам в этом вопросе.

Рекомендации по выбору

Когда с экономичностью все стало понятно, приступаем к выбору электрического напольного обогрева по таким критериям:

• назначение;
• надежность и долговечность;
• стоимость.

Кроме того, необходимо знать потребную тепловую мощность для каждой комнаты, но эта задача решается просто: большинство торговых представителей подбирают нагреватели с приличным запасом. Для стандартных помещений с высотой потолков до 3 м принимается показатель 130 Вт/м2 площади, что вполне корректно. Если же потолки в комнатах выше, понадобится выполнить расчет мощности отдельно исходя из расхода тепла 40 Вт на 1 м3 объема помещения.

Для обычных комнат с устройством стяжки подойдет кабельный, стержневой и жидкостный электрический теплый пол. Для ванных комнат под изделия из керамогранита предпочтительнее всего взять стержневую систему обогрева, хотя подойдет и кабельная. Комнаты, где стяжку выполнять не планируется, под напольное покрытие (ламинат, линолеум ковролин) рекомендуется отапливать пленочной системой, поскольку она наиболее приспособлена для этой цели. Однако, под стяжку или кафель ее применять нельзя.

Если вы ставите приоритет на том, чтобы электрический теплый пол, сделанный своими руками, работал как можно дольше, то лидирующую позицию тут занимают кабельные системы. Они надежны и проверены временем, а ведущие производители дают на них самый большой гарантийный срок – 20 лет. Что же до пленочных, стержневых и жидкостных теплых полов, то здесь выводы не столь однозначны. Дело в том, что эти системы еще достаточно новы и сколько они смогут прослужить – пока неизвестно. Хотя некоторые производители и для них определяют весьма большие гарантийные сроки. В то же время серьезных нареканий на работу этих систем пока что нет.

Когда выяснены характеристики всех материалов и выбран теплый пол по назначению и надежности, остается определиться со стоимостью. Тут рекомендация лишь одна – не пытаться сэкономить на качестве продукта. Особенно это касается систем, замоноличиваемых в стяжку, в случае банального заводского брака вам придется ее разрушать. Выбирайте продукты средней или высшей ценовой категории.

Какой электрический теплый пол лучше?

Из множества производителей напольного отопления, присутствующих на рынке стран СНГ, заслуживают внимания несколько самых известных, чья продукция весьма популярна и зарекомендовала себя десятилетиями безупречной работы. Из высшей ценовой категории можно выделить электрические теплые полы REHAU, их качество не подлежит сомнению. Под этим брендом продаются кабельные системы напольного обогрева REHAUSOLELEC, предназначенные для помещений с любой влажностью. Кабели здесь применяются лишь двухжильные, экранированные слоем кевлара в тефлоновой оболочке. Также предлагаются кабельные маты толщиной всего 3.5 мм, очень удобные для монтажа под кафельную плитку.

Не менее известна своей многолетней историей и высоким качеством продуктов датская компания DEVI (Danske El-Varme Industri). Электрический теплый пол DEVI появился на постсоветском пространстве еще в начале 90-х и с тех пор неизменно продает кабельные системы высокого качества. Они включают в себя одно – и двухжильные кабели различной мощности, кабельные маты и установочные комплекты с терморегуляторами и датчиками.

Совет. Если выбор пал на кабельную систему напольного отопления вам позволяет бюджет, то лучше выбрать одного из этих производителей, помимо качественного продукта вы получите полную информационную поддержку и реальный гарантийный срок эксплуатации.

К средней ценовой категории можно смело отнести теплые полы Теплолюкс, производимые в Европе на заводах компании SST Limited Liability. Продукция фирмы стала известной в странах СНГ в 2000 годах и завоевала некоторую популярность благодаря доступной цене и хорошему качеству изделий. Ассортимент включает в себя кабельные и пленочные системы, а также все аксессуары к ним. Не менее известно и крупное российское предприятие «К-Technologies», выпускающее стержневые, пленочные и жидкостные теплые полы под брендами CALEO и UNIMAT. Данные производители электрических теплых полов предлагают свои изделия по доступной цене, а кроме того, — качественные сервисные услуги.

Рекомендации по монтажу

Следует отметить, что технологии монтажа электрического теплого пола различаются в зависимости от типа нагревательной системы. Но первый этап работ одинаков во всех случаях, это подготовка качественного основания. Поверхность бетонной подготовки или плиты перекрытия должна быть начисто убрана от строительного мусора и пыли. Если на ней имеются неровности, их требуется устранить, чтобы уложенный впоследствии утеплитель представлял собой максимально ровную поверхность.

Первым делом нужно определить место установки терморегулятора, он должен стоять на стене не ниже 30 см от будущей поверхности пола. В стене прорезается строб для прокладки кабеля и углубление под сам прибор, после чего мусор надо убрать.

Чтобы правильно уложить электрический теплый пол, не стоит экономить на теплоизоляционных материалах. Плотность пенопласта лучше принять 35 кг/м3, а толщину – 80—100 мм на первом этаже здания и 30—50 мм на последующих этажах. Утеплять перекрытие так же важно, как и полы на грунте, иначе вы будете обогревать соседей за свой счет, если речь идет о квартире. Далее, для кабельных систем выбираем шаг укладки, в этом вопросе лучше положиться на инструкции производителя.

Например, используемый для любых помещений кабель DEVI DTIP-18 производитель рекомендует прокладывать с шагом 125 мм, тогда удельная тепловая мощность напольного отопления составит 130 Вт/м2. Нагревательные маты под плитку уже снабжены кабелем с необходимым шагом.

Когда толщина стяжки для электрического теплого пола не ограничивается, то в качестве нагревательных элементов применяется кабель или трубы жидкостной системы. В соответствии с нормами стяжка должна быть не менее 30 мм и не более 100 мм в толщину. Оптимальный вариант – выдержать слой раствора над проложенным кабелем или трубой 3 см. Если же поверх элементов планируется класть кафель, то лучше использовать готовые маты, они тоньше обычного кабеля и специально предназначены под плиточный клей.

Кабель крепится к основанию с помощью монтажной ленты или других средств, поставляемых производителями. Способ укладки – «улиткой» либо «змейкой», в зависимости от расположения термостата и прочих условий, влияющих на монтаж системы. После этого необходимо установить датчик температуры, проложить от него провод в гофрированной трубе и присоединить к терморегулятору. Пример раскладки кабеля в ванной комнате показан на рисунке:

Когда монтаж нагревательных элементов окончен, нужно выполнить подключение электрического теплого пола и пробный кратковременный запуск, чтобы убедиться в работоспособности системы. Затем приготавливается цементно-песчаный раствор с пластификатором или размешивается специальная строительная смесь для теплого пола и производится устройство стяжки. Тут надо быть внимательным и соблюдать осторожность, чтобы не повредить кабель.

Укладывать напольное покрытие и эксплуатировать напольное отопление можно не раньше чем через 3 недели после заливки пола, если применялся обычный раствор. Промежуток времени на застывание строительной смеси указан на упаковке.

Важно. В соответствии с Правилами устройства электроустановок (ПУЭ) подсоединение теплых полов к электрической сети требуется осуществлять через устройство защитного отключения (УЗО) с порогом срабатывания 30 мА и автоматический выключатель на 10 А. Для этой цели каждым производителем в прилагаемой к изделиям документации приводится схема подключения теплого пола.

Заключение

Монтаж современных электрических напольных систем обогрева нельзя назвать очень сложным процессом, а по мере модернизации изделий он даже упрощается. Гораздо сложнее подготовительный этап, когда надо верно подобрать теплый пол и все рассчитать. Рекомендуется делать расчеты по инструкциям производителя, чьи нагревательные элементы вы выбрали.

cotlix.com

Теплый пол - описание, преимущества и недостатки



Перед тем как оценивать преимущества и недостатки теплого пола, рассмотрим основные виды, методы и способы установки различных систем. Это поможет Вам сформировать собственное мнение для принятия решения по реализации такого рода обогрева Вашего жилища.
Системы теплого пола разделяются на два основных вида: водяной и электрический. По назначению может использоваться как основной источник обогрева дома или квартиры или как локальный (дополнительный), например подогрев плиточного пола в ванной или присоединенной лоджии или балкона к комнате, где используется стандартное водяное отопление радиаторными батареями. Стоит заметить, что для реализации как одного, так и другого вида теплого пола, кроме Вашего желания, должны быть обеспечены и необходимые возможности, особенно если это не частный дом, а квартира. Теперь более подробно.

Выбор системы обогрева "теплый пол"

Выбор теплого пола того или иного вида зависит от условий его монтажа и дальнейшей эксплуатации. Электрические полы хорошо зарекомендовали себя в небольших помещениях городских квартир и домов загородного типа, имеющих центральное отопление. Необходимым условием в этом случае является наличие подводящей линии электроснабжения, способной выдерживать большую нагрузку. В старых многоэтажках это может стать существенным препятствием, для преодоления которого надо будет заменить электропроводку вплоть от подводящей подстанции. Поэтому, проверьте Ваши ограничения по потребляемой нагрузке, прежде чем остановитесь на выборе данного варианта теплого пола.
Если же предполагается обогревать пол и помещения большой площади в частном доме, в котором отсутствует центральное или классическое индивидуальное отопление, то целесообразней всего отдать предпочтение водяному теплому полу, т.к. в данном случае его приобретение и монтаж обойдется дешевле, чем покупка и установка электрической системы. К тому же затраты на его эксплуатацию будут существенно меньше.
В любом случае установку теплого пола рекомендуется делать или при капитальном ремонте, или, что еще правильней, запроектировать при строительстве. Локальные зоны подогрева можно реализовать в любом помещении и в любое время. Например подогрев пола в ванной комнате.

Электрический теплый пол

Эти системы разделяются по типу нагревательного элемента:

• греющий кабель;

• нагревательный мат;

• инфракрасный обогрев (специальная плёнка).

Греющий кабель

Тёплый пол с таким видом нагревательного элемента устроен довольно просто. Специальный кабель с большим сопротивлением располагается в стяжке пола, выполняемой поверх основания. При прохождении электричества через кабель выделяется тепло, которое нагревает стяжку и, соответственно, нагревает помещение.
Устанавливая подобный тёплый пол, недостатки, присущие данной конструкции, нужно учесть заранее. К ним в первую очередь относится необходимость изготовления стяжки и, как следствие, потребность в проведении ремонта для её нанесения.

Нагревательный мат



Такие нагревательные элементы называют по-разному, но они от этого не меняются. Физически - это тонкий кабель, наклеенный на сетку из стеклоткани. Для его монтажа не требуется выполнять дополнительную стяжку. Обычно маты располагают под облицовкой пола. В качестве последней наиболее подходящими будут керамическая плитка или керамогранит, и нагревательный элемент располагается непосредственно в клеевом слое.
Для датчика температуры пола, размещенного в гофрированной трубке в полу делается штроба приблизительно 2х2 см на расстоянии около 0,5 м от стены. Датчик температуры (после укладки термомата) должен быть расположен между нитками кабеля. Конец гофротрубки нужно загерметизировать, исключив попадание внутрь раствора.
Это универсальное решение для комфортного обогрева сухих и влажных, достаточно теплоизолированных помещений с бетонными, каменными или кафельными полами. Недостатком нагревательного мата можно считать то, что вместе с ним не применяется утепление пола, однако, нагревательный мат расположен непосредственно под керамической плиткой, материалом с меньшим термическим сопротивлением, чем бетон, что обеспечивает эффективность обогрева.

Инфракрасный обогрев (пленочный теплый пол)

В этом случае нагревательным элементом служит специальная термоплёнка. Токопроводящие элементы расположены внутри плёнки, при протекании тока через которую выделяется инфракрасное излучение. Оно и нагревает пол, воздух и окружающие предметы (мебель, стены, и т.д.). Подобная система считается самой передовой и прогрессивной, монтируется непосредственно под покрытием пола.
Для обогрева покрытия пола из ламинированного паркета, ковролина или линолеума лучше применять термическую пленку инфракрасного обогрева. Этот вид напольного обогрева особенно идеален в случае замены старого напольного покрытия, т. к. позволяет быстро установить и сразу начать пользоваться "теплым полом".
Монтируемый пленочный теплый пол является частью многослойной конструкции, включающей верхний декоративный слой ламината или ковролина и последующие теплонесущие элементы с прокладками из ДВП, фанеры или магнезитовых плит, тепло и пароизоляции и т. п. Все это служит достижению максимального эффекта работы всей системы. Инфракрасное излучение отражается от нижнего теплоотражающего материала и полностью устремляется вверх, в обогреваемое помещение, чем достигается максимальная эффективность работы системы. Электрическое отопление наиболее эффективно обогревает весь объем помещения, выгодно совмещая лучистый и конвективный обогрев. Если предполагается, что пленка при создании теплых полов используется в качестве единственного нагревательного элемента, то необходимо, чтобы она покрывала не менее 70% общей площади пола. Если же пленка является лишь дополнительным обогревателем, то вполне достаточно, чтобы она занимала около 40% пола.

А что лучше, кабельный теплый пол или пленочный, то здесь совет такой: для каждого покрытия, для каждого случая нужно руководствоваться только целесообразностью использования каждого вида нагревателя.

Вы можете самостоятельно сделать теплый пол следуя инструкции или обратится к специалистам.

Преимущества теплого электрического пола

Теплые полы обладают многочисленными достоинствами. Например, они не сушат воздух. Микроклимат, создаваемый ими, благотворен для здоровья людей, особенно для лиц, страдающих заболеваниями легких. Такие полы экологичны, прекрасно подходят для оборудования теплиц, ферм, прочих сельскохозяйственных и научно-производственных объектов. Энергосберегающие системы отопления, разработанные с применением пленочных теплых полов отличаются повышенной влаго- и пожароустойчивостью, а также термостойкостью.

Теплый электрический пол – это еще и экономия места в помещении. В нем не отнимают объемы громоздкие радиаторы.

Помещения, где используется теплый пол, нагревается значительно быстрее, чем другие системы отопления. Это происходит благодаря его значительно меньшей инерционности. А значит, придя в холодное помещение, вам не придется долго ждать, пока станет хоть немного теплее.

Простое управление и высокая точность поддержания микроклимата в помещении.

Электрический теплый пол совершенно не приносит никакого вреда людям, проживающим в доме. Конечно, существуют слухи о всяких излучениях, которые приводят к негативным последствиям, но все эти слухи остаются именно слухами, не превращаясь в реальные факты. Электрический пол абсолютно безопасен с этой точки зрения, поскольку сами кабели обладают неплохой экранирующей оплеткой. Если говорить о вреде электрического пола и его излучения, то можно точно также подвести эту теорию к вреду от чайника, плиты, холодильника.

Эксперты утверждают, что нагревательные элементы электрических систем проработают столько же, сколько простоит и само здание, в котором они смонтированы, и не потребуют обслуживания.

Недостатки теплого электрического пола

Основным недостатком электрической системы подогрева пола можно считать повышенное потребление электрической энергии.
Средние показатели расхода 1м² такого пола колеблются в диапазоне от 110 до 150 Вт, однако точнее значение зависит от множества факторов эксплуатации данных систем. Данный показатель учитывается с запасом, т.к. современные температурные регуляторы способны экономить до 40% потребляемой энергии, поэтому реальные показатели потребления могут составлять от 70 до 100 Вт.

Так что, прежде чем осуществить монтаж такого теплого пола, стоит проверить, выдержит ли дополнительную нагрузку ваша проводка, о чем уже упоминалось в начале статьи и что тоже можем добавить к недостаткам.

Еще можно упомянуть не доказанный негативный фактор, заключается в наличии электромагнитного излучения, неизменно возникающего в процессе эксплуатации. Ну это из серии - все электрическое вредно. Сколько только разговоров было о вреде мобильников, тем не менее трудно найти человека без мобильного телефона.

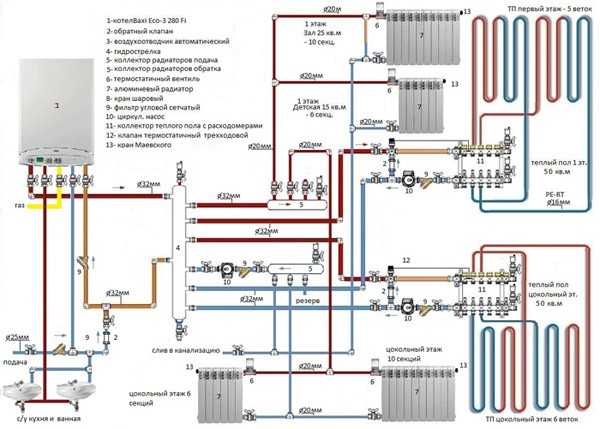

Водяной теплый пол

При отоплении водяным теплым полом источником тепловой энергии служит нагретый теплоноситель – вода из стояка горячего водоснабжения или центрального отопления, проходящая по трубам в полу. В загородном строительстве водяные теплые полы имеют преимущество перед электрическими, поскольку существенно экономят потребление электроэнергии, что очень чувствуется на больших площадях.

Роль нагревательных элементов в современной системе водяного теплого пола играют металлопластиковые трубы. Их отрезки (их еще называют контуры) укладываются в виде змеевиков и подключаются через распределитель к подающему и обратному коллектору. Суть водяного теплого пола сводится к монтажу между полом и напольным покрытием сети мини трубопроводов (контуров теплого пола), по которым циркулирует теплоноситель – нагретая вода (порядка +35-45°С). Поэтому водяной теплый пол называют еще «низкотемпературной системой отопления». Благодаря этому поверхность пола нагревается и отдает свое тепло окружающему воздуху и предметам.

Преимущества водяной системы отопления "теплый пол"

 - Температурный режим при эксплуатации теплых водяных полов является довольно низким и не превышает 50-ти °С, что снижает расходы на обогрев в сравнении с применяемыми системами отопления (в среднем на 20-40%). Слабый нагрев является замечательным условием того, что подобная система ограничивает перенасыщение воздуха в комнате положительными ионами.

 - Водяной пол является экологически безопасной системой. Также это наиболее безопасный вариант с точки зрения санитарно-гигиенических норм.

 - Большая часть тепла (до 70%) передается излучением, благодаря чему воспринимается более комфортно.

 - Экономия тепловой энергии — в жилых зданиях 20-30%, в помещениях с высокими потолками (высотой от трех метров) до 50% и выше.

- Отсутствие радиаторов позволяет более эффективно использовать жилую площадь.

 - Водяные теплые полы, несмотря на высокие первоначальные затраты, в 5—7 раз экономичнее электрических.

 - При эксплуатации водяного теплого пола отсутствует генерация электромагнитного поля.

Недостатки водяной системы отопления "теплый пол"

 - Первым и для многих главным недостатком станут административные сложности, и даже запреты на установку такого отопления в квартирах. Это делается для того, чтобы минимизировать риск затопления соседей снизу.

 - Неудобства связанные с долгой и кропотливой укладкой.

 - Необходимость армирования трубы либо стяжки, использования гидроизоляционного слоя, то есть пленки.

 - Повышенная стоимость установки при условии соблюдения всех технических и технологических условий.

 - При необходимости получения относительно небольшой температуры нагрева нужно предусмотреть наличие смесительного узла, который работает исключительно в паре с водяным насосом, создающим принудительную циркуляцию горячей воды по трубам. Кроме того, довольно часто использование водяных обогревательных систем приводит к снижению общего давления в центральном отоплении дома. Также следует знать что вода, после прохождения через контуры труб,  в следующие помещения поступает достаточно охлажденной, приводя к недостаточному их обогреву.

 - Более низкая надежность по сравнению с другими видами теплых полов.

Вот, примерно так. Окончательный выбор всегда остается за Вами.

bazila.net

Теплый пол - электрический, как выбрать?



Как правильно уложить теплый пол? Чаще всего электрический теплый пол своими руками устанавливается внутри ванного помещения, чтобы осуществлять подогрев плитки из керамики за короткий промежуток времени.

Кроме нее, эта конструкция используется, чтобы обогреть веранду, баню либо сауну и так далее. Электрический теплый пол также может стать дополнением для радиаторного отопления. Электроэнергия будет экономиться. Для этого понадобится регулятор для теплого пола и датчик температуры для теплого пола.

Эту конструкцию возможно применять не только в обыкновенных домах, но и внутри квартирных, потому что в них невозможно провести установление наиболее действенного водяного отопления. Легкость монтирования и вполне доступность на строительном рынке дают допустимость провести всю работу самостоятельно. Укладывается электрический теплый пол под ламинат, линолеум, мрамор. Но не все электрические полы устанавливаются под ламинат.

Как выбрать электрические теплые полы? Какой теплый пол лучше? Как правильно подключить теплый пол? Как подключить теплый пол к терморегулятору? Где провести установление и подсоединить датчик для теплого пола? Давайте ответим.

Определение обогревательных полов

Что такое теплые электрические полы? Это проводная система обогревания, обладающая увеличенной прочностью. Данная система электрический теплый пол может просто осуществлять функцию комфорта, и стать главной обогревательной системы. Секции нагрева представляют собой два слоя изоляции, одножильные и двужильные кабели и прочные приспособления для соединения (муфты).

Теплый пол электрический имеет ряд преимуществ, которые отличают его от других отопительных систем. Рассмотрим их:

• Часть нагревания системы скрыта в конструкции самого пола. Это дает возможность сделать полезное пространство больше. Также это помогает сделать дизайн помещения более разнообразным. Напольное покрытие может быть разным. В качестве напольного покрытия только не может быть паркет.
• Воздух внутри комнаты не высушивается, потому что данная система отопления прямо не контактирует с атмосферой.
• Благодаря тому, что у конструкции имеется двойная изоляция, а провода имеют экранирующую оплетку – это дает возможность применить электро пол в абсолютно любом месте в независимости от уровня влажности.

Это главные плюсы электрических теплых полов.

Методы установления обогревательного пола

Как сделать электрический теплый пол? Как укладывать теплый пол? Какие есть методы?

Всего подразделяется три основных метода установки данной конструкции:

• Первый способ включает в себя монтаж электрических полов в слой стяжки. После данной процедуры устанавливается напольное покрытие.
• Как класть при помощи следующего способа? Второй способ – электро пол устанавливается с верхней части стяжки под керамическую плитку.
• Последний способ подразумевает укладку под материал напольного покрытия.

Первый метод является наиболее подходящим для ванного помещения, кухни и лоджии (балкон), чтобы подключить электрический пол. Это установление кабельного пола. А под систему проводится укладка влагоизоляционного и утеплительного слоев. С верхней части необходимо сформировать слой стяжки.

Допустим, вы проживаете в квартирном доме, если квартира, находящаяся ниже вас этажом уже является утепленной, то монтировать и устанавливать дополнительный теплоизоляционный слой не нужно. В данном случае керамическая будет основной защитой для элементов нагревания.

Если нужно сделать установку электрического пола своими руками, проведя под ламинат или линолеум, то наилучшим вариантом в данной ситуации является инфракрасный пол. Кроме этого проводится укладка теплоизолятора. Утеплитель – это вспененный полиэтилен, который имеет фольгированное покрытие. Затем – это электрические компоненты. Если нужно, укладывается гидроизоляционный слой, а затем непосредственно напольный ламинат.

Использовать инфракрасный электро пол под керамическую плитку запрещено, точно так же, как и проводить установку в саму стяжку.

Нужные компоненты и материалы для процесса

Что надо, чтобы полу подключаться к электричеству? Чтобы выполнить работу качественно понадобится следующее:

• Нагревающий кабель. Он может идти совместно сеткой.
• Провода, предназначенные для соединения.
• Изделия для крепления.
• Устройство – регулятор (термостат) для теплого пола и датчики температуры теплого пола. Установленный прибор предназначается для того, чтобы в дальнейшем регулировать температуру.
• Устройства защитного отключения (УЗО).
• Кабель из меди, который предназначается для проведения заземления.
• Датчик температуры теплого пола.

Как провести расчеты и распределение данных элементов и материалов. Давайте подробно рассмотрим.

Распределение элементов нагревания

В самом начале необходимо создать план монтирования электрического пола. Нужно учитывать, что провод для нагревания не монтируется в участках, где находится мебель большого размера или другие предметы. В участках, где располагаются отопительные трубы или другие истоки тепла, необходимо также устранить элементы для нагревания. Может случить так, что ваша мебель просто может повредиться за счет перегрева.

Соблюдая данные правила, у вас получится рисунок, где будет изображена неправильная фигура – она показывает пространство, разрешающее установку электрического пола. После установки мебель переставлять нельзя.

Когда план уже составлен, то можно непосредственно переходить к работе.

На участке стены, где вам угодно, определяется позиция, означающая местоположение регулятора. Далее в этом участке делается отверстие под регулятор теплого пола, после чего опускается штраба до самого пола. После завершения работ по подготовке необходимо провести расчеты материалов.

Проведение расчета

Как рассчитать теплый пол? Как рассчитывается мощность теплого пола? Расчет электрического теплого пола может проводиться благодаря уже подготовленным таблицам, которые предлагает изготовитель. Расчет мощности теплого пола такой же. И согласно расчетам потерь тепла в каждой комнате выбирается нужный шаг установки провода. Также рассчитывает его длина.

Если планируется установка инфракрасного пола под ламинат уложенный своими руками, то расчеты в данном случае становятся еще легче. Надо лишь сделать подбор нужного числа компонентов, которые смогут покрыть предполагаемую площадь.

Не забудьте в расчеты включить кабель, с помощью которого будет осуществляться подключение терморегулятора к теплому полу. Также составляется схема подключения терморегулятора теплого пола, которая должна отражать данную процедуру. Потом осуществляется подключение теплого пола к электричеству.

Так выглядит схема терморегулятор, схема подключени

Подключать к розетке электро пол ламинированный запрещено.

Приготовление поверхности. Отличительные особенности теплоизоляции основы.

В самом начале, если это нужно, проведите разрушение стяжки, которая уже устарела. Все покрытие необходимо тщательно очистить.

Теперь нужно провести подготовку канавки для температурного датчика. После проводится установка датчика теплого пола.

Укладываем слой изоляции влаги, заходящий на стену. Длина захода должна равняться десяти сантиметрам. По всей площади на стену нужно закрепить пленку из вспененного полиэтилена (демпферная лента). Данный элемент необходим для того, чтобы он был компенсацией теплового расширения во время нагревания. Благодаря этому сделать обрезку гидроизоляционного слоя и ленты из вспененного полиэтилена (демпферная).

Чтобы тепловая энергия не пропадала в нижнюю часть, следует сделать изолирование основания пола. Как выбрать теплый пол? Какой электрический теплый пол лучше? Расположение комнаты, тип поверхности и направленность конструкции обогревания влияют необходимое утепление.

Теплоизоляция для теплого пола:

• Если надо уложить теплый пол, как дополнение к уже имеющейся системе отопления, то следует применить демпферную ленту, которая имеет отражающее фольгированное покрытие. Данный материал представляет собой подложку для электрического пола.
• В квартире, под которой находится другое отапливаемое помещение, необходимо использовать листы, сделанные из газонаполненного материала (пенополистирол). Средняя толщь такого листа составляет 30 миллиметров. В качестве замены можно применить и другой элемент, который является таким же прочным теплоизолятором.
• Если монтаж электрического теплого пола проходит на веранде и в лоджии, где до этого никогда не было отопления, проводится нанесение теплоизоляционного слоя для пола, толщь которого должна составлять сто миллиметров. Утеплительный элемент – это минвата.

С верхней части теплоизолятора проводится укладка армирующей сетки. В смесь можно сделать добавку пластификатора и микрофибры.

Проведение процедуры монтирования

Взгляните, как выглядит схема укладки – укладки теплого электрического пола, отражающая работу. Теплый пол схема подключения:

Как положить теплый пол? Как настроить подключение электрического теплого пола? Составляется схема подключения теплого пола. Перед тем, как проводить установку, надо провести проверку кабелей на сопротивление. После этого значение нужно сверить с паспортом.

Теплый электро пол можно закрепить к армирующей сетки. Сделать данную процедуру помогут стяжки, благодаря которым происходит закрепление. В качестве замены стяжек могут выступать специально предназначенные ленты, которые нужны для проведения крепежа.

Если монтаж нагревательного пола происходит в сауне либо ванном помещении, то необходимо провести заземление армирующей сетки. Далее необходимо подвести заземление к устройству для регулирования температуры. Для данной процедуры подойдет хороший луженный провод из меди.

Пленочный пол (инфракрасный) устанавливается с верхней части теплоизоляционного слоя. Согласно инструкции изготовителя закрепление производится благодаря специально предназначенному скотчу.

В участках, где кабель находится над границей разделения обеих плит перекрытия, его следует скрыть в отрезок трубы с переменным поперечным сечением (гофротруба). Длина трубы составляет 15 сантиметров. Это поможет снизить вероятность обрыва провода. Кабель может оборваться из-за теплового расширения плит.

Участок, где происходит соединение кабеля для нагревания и кабеля, должен находиться на расстоянии 17 сантиметров от штрабы так, чтобы компоненты для соединения были полностью погружены в стяжку.

Нужно сделать отметку позиции соединительного участка на плане помещения. Данная процедура необходима, так как это может пригодиться во время вынужденного ремонта электрического пола.

Когда все компоненты располагаются правильно, необходимо снова провести проверку кабеля на сопротивление.

Далее проводится установка гофрированной трубы от регулятора по штрабе. Другой конец этой трубы нужно расположить в средней части меж ближайших полос провода для нагревания. Во внутреннюю часть трубы с переменным поперечным сечением (гифротруба) проводят подключение теплого пола к терморегулятору. Благодаря датчику температуры проводится регулировка работы электрического пола. Проверьте: можете ли вы без проблем доставать подключаемый термодатчик для пола, потому что возможно в будущем придется его заменить.

Если все сделано правильно, то систему необходимо обесточить, а подсоединенный регулятор теплого пола нужно снять до завершения работ. Монтаж проводится без подключения теплого пола к терморегулятору. Затем проводится формирование стяжки. Как только пройдет высыхание, систему отопления необходимо очередной раз проверить на работоспособность.

Если все работает нормально, необходимо провести монтирование напольного покрытия (плиточный, ламинированный). В случае того, что стяжка не понадобится, то возможно проводить укладку напольного покрытия – ламината либо линолеума.

Описание сверхтонкого пола

Какой теплый пол выбрать? Какой лучше? Рассмотрим данный вариант. Для чего предназначаются сверхтонкие обогревательные маты? Они предназначаются для комнат, имеющих цементно-песчаную стяжку. Маты представляют электрический провод, имеющий уменьшенный диаметр, который составляет три миллиметра. Он прикреплен с регулярным шагом, который составляет пять сантиметров, на стеклосетке.

Сверхтонкие обогревательные маты не включают в себя установку кабеля нагревания, следовательно, монтирование данной системы легкое. Можно проводить разрезание мата – это дает возможность провести его укладку в комнате с абсолютно любой формой. Монтирование возможно производить даже на плитку, которая является старой. Какой теплый пол лучше? Двухжильные маты являются наиболее высокотехнологичными и экологически чистыми теплыми электрическими полами. Это идеальные теплые полы под ламинат.

Выбор напольного покрытия

Какое лучше всего выбрать напольное покрытие для данной отопительной системы? Рассмотрим каждый материал в отдельности.

Ламинат

Интересно, но изготовители данного напольного покрытия запрещают использовать свой материал совместно с теплыми полами. Производители данной конструкции обогревания даже рекомендуют ламинат, как напольное покрытие.

На ламинатах должен иметься специальный знак. У него структура состоит из множества пор, а пропитка не устойчива к регулярному повышению или понижению температуры не подойдет для отопительной системы. Через некоторое время он станет полностью негодным.

Стоит купить подложку (специальная), класс материала должен быть 32, а температура нагревания не должна быть выше тридцати градусов по Цельсию.

Не приобретайте ламинат, который имеет низкую стоимость на строительном рынке, иначе это опасно для здоровья. Можно отравиться. Абсолютно каждый ламинат выделяет формальдегид, хотя и в маленьком количестве. Но при нагревании значение только возрастает. Поэтому данное напольное покрытие должно иметь специальный ярлык, который разрешает использование совместно с электрическими полами.

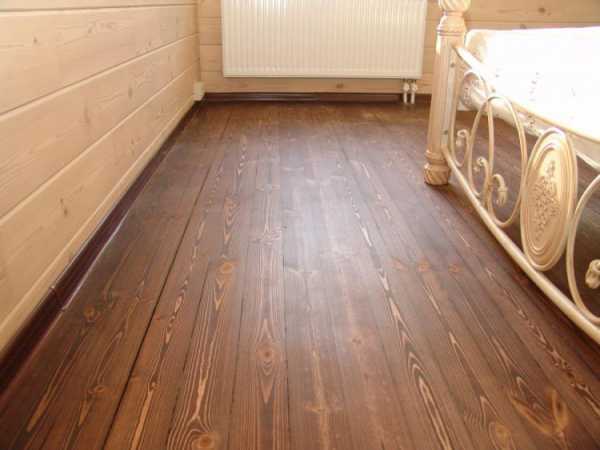

Древесина

Ее можно нагревать только чуть выше 25 градусов по Цельсию. Если температура выше, то это просто уничтожит дерево. Поэтому регулирование температуры необходимо провести заранее. Подогрев должен осуществляться только 2/3 от всей возможной мощности.

На территории Российской Федерации продается мягкая древесноволокнистая плита. Она обладает низким уровнем теплопроводностью, поэтому является идеальной подложкой. Также данное изделие является абсолютно экологически чистым.

Паркет

Данное напольное покрытие является наиболее неподходящим для обогрева. Для данной процедуры лучше всего подходит инженерный паркет. Обогрев может происходить, но необходимо все сделать правильно, соблюдая нюансы. Установка должна производиться плавающим методом. Также паркетная доска должна быть покрыта маслом. Лак не подойдет.

Керамическая плитка

Это наилучшее напольное покрытие для теплых электрических полов. Керамика является экологически чистым материалом. Отлично переносит холод и нагрев. Есть и свой недостаток: сильно ощутимый нагрев не очень благоприятен для ног человека. Если заболеваете только от одного контакта с холодной поверхностью, то наилучший вариант для вас. Для детей лучше оставить прежние условия. Потому что в более теплых условиях, дети чаще склонны к простуде.

Хотя керамическая плитка отлично подходит для теплых полов, можно использовать и древесину. Не нужно стремиться к температуре 30 градусов по Цельсию. Можно ниже, главное чтобы поддерживался комфорт в помещении.

Итог

Подведем общий итог. Как укладывать? Укладка электрического теплого пола может производиться самостоятельно, но с наличием некоторых знаний и опыта. Надо четко придерживаться поэтапной схемы. Рекомендуется довериться специалистам, которые имеют подходящее образование. Они выполнят работу правильно и смогут соблюсти существующие маленькие детали.

Во время работы необходимо обязательно соблюдать технику безопасности. Профессиональные работники смогут присоединять маты, регуляторы и свой датчик нагревательного пола. Какой теплый пол лучше? Лучшие теплые полы — надо выбирать сверхтонкие обогревательные. Средняя стоимость за 1 м2 равняется 500 рублям.

Какой лучше выбрать регулятор? Лучше выбрать первый терморегулятор для теплого пола цифровой, рассчитанный полностью контролировать. Электрический теплый пол под плитку отлично подойдет для ванного помещения. Датчик теплого пола и регулятор, их установление лучше доверить специалисту.



teplota.guru

• Собака из фетра – Ой!
• Дети делают поделки своими руками: Поделки для самых маленьких (70 фото)
• Как сделать вентиляцию своими руками в доме – Вентиляция в частном доме своими руками: схемы, расчеты, монтаж
• Домик из газетных трубочек мастер класс пошагово – Домик из газетных трубочек: мастер-класс и варианты плетения для начинающих
• Открытки на день святого открытки своими руками – как сделать оригинальную открытку на День святого Валентина 2019
• Ворота откатные на верхнем подвесе: Откатные подвесные ворота своими руками
