Теплые полы как сделать своими руками: Монтаж водяного теплого пола своими руками – пошаговая инструкция

Водяные теплые полы своими руками: мастер-класс с фото

В этом мастер-классе рассмотрим:
Водяные теплые полы своими руками: основание для укладки труб
Как укладывать водяной теплый пол: последовательность работ

Вопреки расхожему мнению о том, что собирать водяные теплые полы своими руками сложно, многие мастера-самоучки уже давно освоили эту технологию. И немудрено, ведь на самом деле дела обстоят достаточно просто и понятно. В этом мы и предлагаем вам убедиться. В данном мастер-классе от сайта stroisovety.org достаточно подробно изложена вся технология монтажа простого теплого пола, который вы запросто сможете собрать в своей ванной или коридоре.

Теплый пол от отопления фото

Водяные теплые полы своими руками: основание для укладки труб

Хочу предупредить сразу, что в нашей ситуации технология монтажа была немного нарушена – причина в том, что изначально теплые полы не планировались, а когда было принято решение об укладке водяного пола, срывать недавно залитую и утепленную пенопластом стяжку не захотели. Как результат, мы получим теплый пол с немного меньшей эффективностью.

Правильная установка теплого пола предусматривает следующую последовательность работ.

• Во-первых, на существующее основание пола укладывается утеплитель – пенопласт, а лучше пенополистирол, который впоследствии покрывается теплоотражающим экраном, в задачи которого входит направить тепло, исходящее от труб, в помещение, а не внутрь пола.
• Во-вторых, поверх этого теплого слоя укладывается металлическая армирующая сетка, укрепляющая стяжку пола (которая впоследствии будет залита).
• В-третьих, это сама труба. Она укладывается змейкой и крепится либо к существующему основанию сквозь слой утеплителя, либо просто привязывается к армирующей сетке. Предпочтение лучше отдать первому способу крепления, так как он позволяет более или менее прочно соединить стяжку с основанием через пенопласт.

Укладка теплого водяного пола своими руками фото

• Ну и, в-четвертых, это заливка стяжки, которую лучше выполнить с использованием маяков. Ровный теплый пол от отопления достаточно просто облицевать кафельной плиткой или покрыть линолеумом без дополнительных подготовительных работ. Здесь имеется одно условие – толщина стяжки. Чтобы со временем пол не потрескался, ее толщина не должна быть меньше 50мм.

Как укладывать водяной теплый пол: последовательность работ

Как ни странно, но укладка теплого водяного пола делается очень просто – для удобства схему укладки трубы можно даже расчертить на полу. Здесь нужно соблюсти только одно условие. Укладываемая труба должна вернуться в то место, откуда она берет свое начало – к отводам магистральных труб отопительной системы, о которых придется позаботиться заранее.

Разметка теплого водяного пола фото

Труба крепится по размеченным линиям специальными зажимами – их достаточно много в продаже, и те, которые используются в нашем случае, не являются единственным вариантом. Если их нет, то в размеченные линии можно просто вбить дюбели и привязать к ним трубу посредством медной проволоки.

Как сделать водяные теплые полы своими руками фото

Чтобы система водяной теплый пол работала правильно и полноценно, необходимо позаботиться о выводе из труб воздуха. Это можно сделать только одним способом – в месте подключения теплого пола к магистралям отопления нужно установить краны Маевского или автоматы сброса воздуха.

Подключение теплого пола своими руками фото

Раз уж заговорили о том, как выполняется подключение теплого пола, то следует упомянуть и об отсекающих и регулирующих кранах – без них управлять работой теплого пола не получится. Вообще, для контроля температуры напольного покрытия используются так называемые головки терморегуляторы, которые устанавливаются на специальные регулирующие краны, используемые исключительно в системах отопления.

Установка теплого водяного пола своими руками фото

В общем, если быть немногословным, то узел подключения теплого пола к отопительной системе дома выглядит примерно так. На врезку в магистрали отопления сначала устанавливается кран, потом на него навинчивается тройник, вверху которого монтируется сброс воздуха, а внизу – фитинг для подключения обогревающей трубы. Подключение отопления пола к подаче и обратке осуществляется идентично.

Ну и в заключение несколько слов о том, как первый раз включается система отопления теплый пол. Открываем на подаче теплоносителя к системе обогрева полов кран Маевского, а на обратке отсекающий кран (следует понимать, что трубы нужно наполнять медленно, чтобы в них оставалось как можно меньше воздуха).

По мере наполнения теплого пола водой, давление в общей системе отопления будет падать – следует следить за ним и вовремя подпитывать отопление. Когда из крана Маевского пойдет вода, его закрывают и открывают оба отсекающих крана, после чего сбрасывают воздух на обратке теплого пола и окончательно стабилизируют давление. Вот и все! После этих нехитрых манипуляций с кранами подогрев пола полноценно включается в работу.

Система водяной теплый пол фото

Как видите, сделать простые водяные теплые полы своими руками и запустить в работу не так уж и сложно – их конструкция предельно простая. Что касается нашей ситуации с небольшим нарушением технологии, то прямо поверх трубы мы уложим на специальный клей кафельную плитку и будем наслаждаться теплом в помещении. Кстати, об эффективности. Она уменьшилась не сильно – теплые полы полноценно функционируют, и расход газа на отопление дома практически не увеличился.

Автор статьи Александр Куликов

Электрический теплый пол своими руками

• Главная
• Покупателю
• Статьи и советы
• Теплые полы

Уютное проживание в доме обуславливается наличием комфортной теплой температуры, отсутствие которой может отрицательным образом сказаться на здоровье человека. Одним из вариантов отопительной системы являются теплые полы. Познакомиться поближе с данной системой поможет обзор следующих аспектов:

1. Из каких основных частей состоит теплый пол?
2. Каким образом осуществляется монтаж?
3. Особенности применения подобных систем.

А для начала немного предыстории.

История

Теплые полы имеют давнюю историю, которая начинается во времена Древнего Рима. Принцип обогрева полов римской бани был схожим: обогревание помещения происходило за счет печного дыма, который проходил под полом по специальным трубам. Камни были способны на протяжении долгого времени сохранять тепло, что располагало к экономному расходованию материала, который подвергался сжиганию.

При появлении парового или водяного отопления данный принцип обогрева также не был забыт. Полы, подогреваемые водой, находят широкое применение и в современное время.

Электрические полы

Около 40 лет назад появились электрические полы, которые с течением времени не теряют своей актуальности. Причины такой популярности кроются в следующем:

1. Простота монтажа и обслуживания.
2. Долговечность.
3. Дешевизна электроэнергии.
4. В условиях холодного климата электрические теплые полы являются единственно возможным способом отопления помещений.

Отличия теплых полов от водяного отопления

Нередко можно встретить варианты комбинированного отопления. Данный способ отопления позволяет добиться значительного снижения затрат на энергию в период отопительного сезона.

Однако существуют принципиальные отличия представленных способов обогрева:

1. Принцип работы

1. Традиционное отопление:

• радиатор устанавливается на стене помещения. Чаще всего его установка осуществляется под окнами, поскольку именно через них уходит теплый воздух;
• холодный воздух вытесняется теплым;
• наиболее комфортная температура устанавливается в 1,5–2 метрах от радиатора.

Традиционное отопление предполагает наличие неравномерного прогрева помещения.

Теплые полы:

• прогревают большую площадь помещения в отличие от радиатора, поскольку нагревательный элемент прокладывается по всей площади помещения;
• зона комфорта находится на расстоянии, а на определенной высоте;
• зона комфорта располагается в нижней части помещения. В его верхней части находится более холодный воздух.

Смена температуры

1. При традиционном отоплении отсутствует возможность регулировки температуры.
2. Теплый пол позволяет без затруднений менять температуру воздуха посредством специального регулятора температур.

Наличие мебели и половое покрытие

1. На температуру, выделяемую традиционным отоплением, не влияет наличие или отсутствие мебели или ковровых покрытий.
2. Поскольку каждый материал обладает определенной теплопроводностью, наличие мебели и ковровых покрытий оказывает влияние на комфортный обогрев помещения посредством теплых полов.

Устройство теплого пола

Устройство упомянутой выше конструкции сводится к следующему:

• монтаж пола осуществляется на специальном материале, обладающим теплоизоляцией;
• посредством цементно-песочного раствора производится заливка;
• поверх укладывается напольное покрытие;
• вода или электрический нагревательный кабель выступают в качестве источника тепла.

Электрический нагревательный кабель

Особенности:

1. Цель нагревательного кабеля системы «теплый пол» сводится к преобразованию электрической энергии в тепловую.
2. Удельное тепловыделение кабеля не должно превышать 25 Вт/м.
3. При монтаже кабеля следует соблюдать определенное расстояние между нитями, поскольку слишком близкое расположение может спровоцировать перегрев или короткое замыкание.

Водяной пол

Особенности:

1. Исключены перегревы и короткие замыкания.
2. Возможны поломки в виде трещин в трубах и фитингах, в результате которых происходит утечка теплоносителя.
3. При установке водяного теплого пола желательно произвести гидроизоляцию, которая позволить свести к минимуму неприятные последствия в случае аварийных ситуаций.
4. В случае подключения теплого водяного пола к центральной системе отопления, имеющим высокое давление теплоносителя, гидроизоляция бесполезна.

Самостоятельный монтаж теплого электрического пола

Прежде необходимо определиться с целью приобретения данной системы:

• отопление, носящее дополнительную функцию;
• система отопления застекленной лоджии и другими.

Подробный порядок монтажа теплого пола будет рассмотрен на примере его установки в качестве дополнительного отопления в квартире.

Особенности:

1. Наиболее распространенным способом монтажа теплого пола является укладка нагревательного кабеля под кафельную плитку. По данной причине достаточно часто данную систему монтируют в кухонном или ванном помещении.
2. При использовании теплоизоляционного материала потребуется 100–120 Вт на 1 квадратный метр площади помещения.
3. На кухню, имеющую площадь в 10 кв.метров, понадобится 45–50 метров кабеля.
4. Во избежание локального перегрева кабеля необходимо уточнять расстояние, возможное между нитями нагревательного кабеля.

Этапы монтажа:

1. Помещение освобождается от мебели и напольных покрытий.
2. Тщательно подготавливается поверхность пола посредством:

• выравнивания;
• уборки строительного мусора;
• применения тонкой цементной стяжки.

На стене подготавливается место установки электрического термостата, посредством которого будет происходить регулировка температуры пола.

Осуществляется теплоизоляция и непосредственная укладка нагревательного кабеля. В качестве теплоизоляционного материала широко используют пенофол.

Поверх утеплителя укладывается армирующая сетка, которая направлена на:

• предотвращение перегрева кабеля, которое может случиться по причине его контакта с теплоизоляцией;
• придание прочности цементно-песочному раствору.

Производится проверка правильности всего монтажа и надежности соединений.

После проверки всех исправностей осуществляется стяжка цементом, которая в толщину должна достигать 3–4 см.

Самостоятельный монтаж водяного пола

Процесс монтажа водяного теплого пола аналогичен монтажу электрического.

При укладке теплого водяного пола применяются следующие способы системы монтажа:

• бетонная;
• настильная.

Настильная же система монтажа подразделяется на:

• пенополистирольную;
• деревянную.

Особенности:

1. Трубам водяного теплого пола не страшны перегревы.
2. Армирующая сетку заменяет арматура диаметром 4–5 мм.
3. Трубы крепятся дюбелями и хомутами.

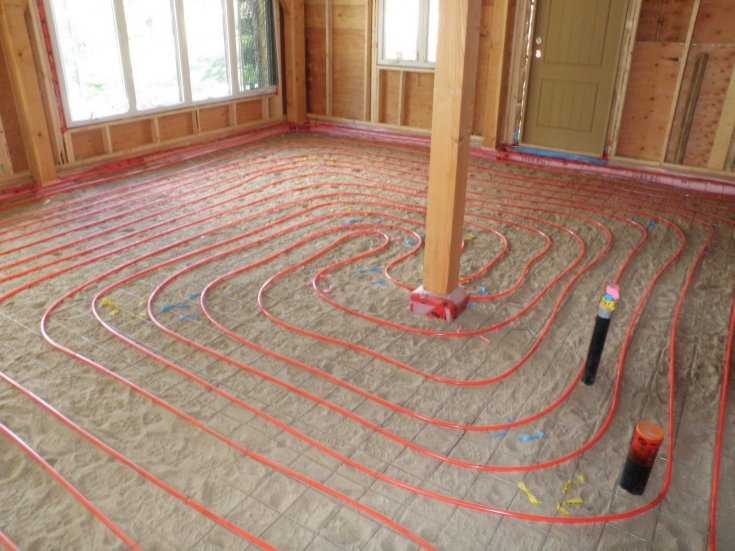

4. Существует несколько вариантов укладки труб:

• спираль;
• спираль со смещенным центром;
• змейка;
• двойная змейка.

Регулировка температуры осуществляется не только вручную, но и посредством специального электронного вентиля.

Перед заливкой цементной стежкой необходимо произвести опрос совку всей системы во избежание возможных утечек теплоносителя.

Комбинированные системы «Теплый пол»

Данные системы встречаются в тех помещениях, где водяной теплый пол занимает основное место. Комбинированные системы отопления позволят создать благоприятные климатические условия в помещении. Однако стоит учитывать, что одновременное использование водяного и нагревательного теплого пола может спровоцировать, перегрев нагревательного кабеля.

Производители

Популярными производителями электрических теплых полов являются «CALEO» и «UNIMAT».

Приобрести оборудование для самостоятельного монтажа данных отопительных систем можно в магазинах строительной направленности. В случае привлечения рабочей силы необходимо выбирать компанию, способную оказать все необходимые услуги по установке систем «Теплый пол».

Виды ремонта

• Отделка стен
• Утепление стен
• Гипсокартон
• Подвесные потолки
• Сухие смеси
• Теплые полы
  • Как сделать теплый пол в коттедже
  • Как сделать теплый пол своими руками
  • Как выбрать теплый пол
  • Как укрепить балконную плиту под теплый пол
• Лакокрасочные материалы
• Укладка плитки
• Напольные покрытия
• Кровля и фундамент
• Строительная химия
• Сантехника
• Электрика
• Инструменты
• Ремонт фасадов
• Стройгруппа

Запрос оптовых цен

Как установить напольное отопление – своими руками

Установка электрического напольного отопления (или лучистого теплого пола) под силу домовладельцам, которые уверены в своих навыках самостоятельных работ. Даже если вы хотите нанять профессионального электрика, такого как команда Oliver Heating & Cooling, для выполнения электрических подключений, вы все равно можете сделать все остальное самостоятельно. Шаги по установке напольного отопления требуют только основных инструментов и внимания к деталям.

Плиточные и каменные полы обладают самой высокой теплопроводностью и лучше всего сохраняют тепло. Вы также можете установить теплый пол под дерево, ламинат, винил и бамбук.

• Аккумуляторная дрель
• Клеевой пистолет
• Мастерок
• Универсальный нож
• Вольтметр
• Долото
• Сетчатая лента из стекловолокна
• Подложка из цементных плит
• Затирка
• Тепловой мат с защитой GFCI
• Термостат
• Разбавленный строительный раствор
• Двусторонняя лента
• Канал

Как установить теплый пол Этапы

1. Определите, можете ли вы подключить нагревательный мат к существующей розетке или для него требуется выделенный контур.
2. Проверить нагревательные кабели внутри матов с помощью вольтомметра. Этот шаг позволяет убедиться, что изделие не повреждено и что все нагревательные кабели работают эффективно.
3. Подготовьте черновой пол, уложив цементную плиту. №
   1. Мастерком распределите затвердевший раствор и положите сверху цементную плиту. Прикрепите доски шурупами для цементных плит.
4. Выполните пробную установку нагревательных матов. НИКОГДА не режьте, не надрезайте и не перекрещивайте нагревательные кабели.
   1. Кабели не должны быть ближе 2 дюймов. Также держите их на расстоянии 4 дюймов от стен, шкафов и светильников. Вы можете разрезать сетчатый мат по мере необходимости, чтобы подогнать кусочки.
5. Подготовьте канавку в цементной плите с помощью долота, чтобы провести силовой кабель, кабелепровод и провода термостата.
6. Вырежьте в стене пазы для силового кабеля.
7. Прикрепите нагревательные маты к полу с помощью двустороннего скотча и клеевого пистолета.
8. Еще раз проверьте нагревательные кабели с помощью вольтомметра.
9. Провода питания рыбы и термостата проходят через две трубы. Нижние концы трубопроводов входят в вырезанные вами пазы.
10. Подсоедините кабелепровод к электрической коробке размером 4 x 4 дюйма, прикрепленной к стенной стойке.
11. Вплетите провода термостата в 12-дюймовый сетчатый мат, не касаясь кабелей.
12. Распределите раствор по мату, убедившись, что он соединяется с основанием из цементных плит.
13. Разместить плитку. Дайте раствору высохнуть.
14. Затирка плитки.
15. Полная проводка термостата и электрическое соединение.

Нужна помощь? Наймите экспертов Oliver

Специализированная команда Oliver Heating & Cooling предоставляет услуги по электроснабжению, отоплению, охлаждению и сантехнике по всей долине Делавэр. Если вы не уверены, что сможете научиться устанавливать теплые полы, или у вас просто нет времени, чтобы вписать проект в свой плотный график, запросите у нас оценку. Проверьте и убедитесь, что вы находитесь в нашей зоне обслуживания!

Установочные комплекты для лучистого тепла «Сделай сам»

Сделай сам — сделай сам — с помощью установочных пакетов Radiantec

УСТАНОВОЧНЫЕ ПАКЕТЫ RADIANTEC позволяют
«ДОСТАТОЧНО КОМПЕТЕНТНЫМ преимуществам DO IT YOURSELFER [DIY0RAD]» иметь 9009 RAD ТЕПЛО ПО РАЗУМНОЙ ЦЕНЕ.

Это то, что вы можете СДЕЛАТЬ САМИ (DIY), СВОИМИ ИНСТРУМЕНТАМИ И СВОИМ ТРУДОМ . Вы можете обнаружить, что установка лучистого тепла является одним из лучших проектов по благоустройству дома, которые вы когда-либо делали.

ЭТО ТО, ЧТО СИЯНИЕ ДОБАВИТ В ВАШ ДОМ.

• Новый уровень комфорта и эффективности . Комфорт – это всегда приятно, а энергоэффективность становится все более важной с каждым днем.
• Значительно улучшенное здоровье . Да, лучистое тепло может сделать вашу семью более здоровой. Обычные системы разносят по дому грязь, пыль, микробы, вирусы, аллергены и перхоть домашних животных всю зиму. Легко понять, почему люди болеет зимой. Конструкция вашей системы отопления является очень важным фактором .
• Положительный вклад в защиту окружающей среды . Вы можете сделать что-то прямо, своими руками, чтобы сделать мир лучше для следующего поколения.
• Ценная энергетическая система за небольшую часть стоимости, которую должны платить другие. Купить напрямую у производителя , без посредников. Вы будете контролировать проект от начала до конца.
• Последние достижения в области энергоэффективных технологий.
• Повышенная стоимость вашего дома при перепродаже.
• Возможный налоговый кредит за энергоэффективность. Щелкните здесь, чтобы получить информацию о налоговом кредите.
• Рост гордости за свой дом и за себя.
• Щелкните здесь для получения дополнительной информации о преимуществах лучистого тепла.

СЛИШКОМ МНОГИЕ ЛЮДИ СЛЫШАЛИ, ЧТО ИЗЛУЧАЮЩЕЕ ТЕПЛО ЭТО

РОСКОШЬ, КОТОРАЯ НЕ ДОСТУПНА ДЛЯ БОЛЬШИНСТВА ЛЮДЕЙ.

НУ, ЭТО НЕ ДОЛЖНО БЫТЬ ПРАВДОЙ.

Вы можете использовать свои собственные инструменты, собственный труд и простые установочные пакеты от Radiantec и получить ценное дополнение к вашему дому примерно за вдвое дешевле .

Щелкните здесь, чтобы просмотреть установочные пакеты и узнать, как такие люди, как вы, улучшают свои дома. Узнайте, как они могут помочь вам выполнять работу быстрее и экономичнее.

ВОТ КАК НАЧАТЬ!

• Позвоните в службу поддержки клиентов. Вы получите честный и искренний совет . Ваш техник обещает относиться к вашему проекту, как если бы он был его собственным. Нажмите здесь, чтобы узнать, как служба поддержки может помочь
• Руководства по установке находятся на этом веб-сайте бесплатно.
