Типы (виды) пожарных лестниц: вертикальные П1, маршевые П2

Какие лестницы считаются пожарными и почему они так называются – это вопрос звучит довольно часто, и он вполне обоснован. Назначение пожарных лестнице определяет статья 39 Федерального закона РФ № 123-ФЗ – это лестницы предназначенные для обеспечения тушения пожара и проведения аварийно-спасательных работ.

Пожарные лестницы

Типы (виды)

В статье перечислены следующие типы пожарных лестниц:

• П1 – вертикальные лестницы или пожарные лестницы 1-го типа. Устанавливается обычно на торцах или тыловом фасаде здания. Наглядный пример – это пожарная лестница дома, смонтированная на его глухом торце, выходящая на кровлю.
• П2 – маршевые лестницы, имеющие уклон не больше 6:1 или пожарные лестницы 2-го типа. Это наружная лестница строения, на чьи площадки выполнены выходы со всех этажей. Используется для зданий, где с этажей существует лишь одна внутренняя эвакуационная лестница, что противоречит нормам. Монтаж лестницы 2 типа решает эту проблему.
• Пожарная лестница 3 типа. Ее нет в нормах, но за нее часто принимают наружную лестницу аварийного выхода, установленную на балконе (лоджии) квартиры (комнаты) многоэтажного дома или общежития, для поэтапной связи этажей и возможности эвакуации в случае пожара или иной чрезвычайной ситуации (ЧС). Она устанавливается вертикально (с уклоном), выход через люк.

 Подробнее об эвакуационных лестницах и аварийных выходах читайте в материалах:

Эвакуационные лестницы: типы, требования, испытания

Аварийные (запасные) пути и выходы

Кроме того, пожарными подразделениями в ходе разведки, спасения людей, ликвидации пожара используется три вида ручных пожарных лестниц: 3-х коленные, штурмовые, лестницы-палки, входящие в состав пожарно-технического вооружения.

Область применения пожарных лестниц:

• В жилых домах. Чаще всего это многоквартирный дом, а также общежитие; реже частный дом малоэтажной застройки. Жилые дома – это те объекты, где использование таких лестниц наиболее заметно населению, проживающему в них. Подъем по пожарным лестницам является опасным мероприятием, требующим хорошей физической подготовки, навыков, поэтому им занимаются подготовленные люди, прежде всего пожарные; а любителям экстрима и острых ощущений, в том числе подросткам, не стоит пытаться заниматься этим.
• Общественные здания. Использование стационарных пожарных лестниц, ограждений кровли при проектировании, строительстве в средней школе, детском саду – это стандартное требование пожарной безопасности.
• Промышленные здания.

Вертикальная типа П1

Наружная пожарная лестница вертикального исполнения – это наиболее распространенный вариант такой технической конструкции, предназначенной для того, чтобы подняться по ней на кровлю (крышу) строения; а затем при необходимости попасть в чердачное помещение или технический этаж здания.

Такая стационарная специальная лестница, согласно ГОСТ Р 53254-2009, бывает двух типов:

• вертикальная пожарная лестница без ограждения типа П1-1;
• вертикальная пожарная лестница с ограждением типа П1-2.

Распространенность такого вертикального варианта исполнения, по сравнению с маршевыми пожарными лестницами типа П2, обусловлена рядом основательных причин:

• небольшим расходом металлоизделий, необходимых для ее изготовления;
• простотой изготовления, в том числе на месте;
• легкостью монтажа;
• невысокой стоимостью как готового изделия, так и монтажных работ по ее сборке, установки на здание с помощью стальных балок, закладных элементов способом электросварки.

Проектируются и монтируются вертикальные пожарные лестницы, ведущие через люк, слуховое окно, непосредственно на чердак строения, для того чтобы исключить проход по скользкой, заледеневшей скатной металлической кровле, что важно в условиях многих территорий нашей страны с жестким холодным климатом.

Ее определение по ГОСТ Р 53254-2009 – это пожарно-эвакуационная лестница, конструктивно выполненная из 2-х параллельных вертикальных стоек, что жестко соединены поперек между собой опорными ступенями.

Эта металлическая конструкция может быть установлена в разных местах, где она необходима:

• на фасаде здания, как правило, с тыльной стороны;
• на глухом торце строения;
• на перепадах высот крыш или кровель зданий, сооружений.

Защитное ограждение лестницы необходимо при высоте ее вертикальной конструкции больше 6 м, до этого параметра на одно-двухэтажных зданиях, на перепадах высот крыш/кровель зданий любого функционального назначения она может проектироваться, эксплуатироваться без какого-либо ограждения.

Ограждение вертикальных лестниц имеет аббревиатуру/маркировку для изделий – ВН, ограждение кровли/крыши с парапетом – КП, без парапета – КО.

Важным эксплуатационной характеристикой для вертикальных пожарных лестниц обоих типов является высота (расстояние) до уровня земли, что связано одновременно с двумя факторами – удобством подъема сотрудников пожарных подразделений, работников технических, коммунальных служб, и сложностью забраться на нее посторонним лицам. Принятая по ГОСТ высота составляет – не меньше 1,5 м, при этом допустимо изготавливать, монтировать нижнюю секцию стационарной пожарной лестницы выдвижной; но так, чтобы была обеспечена ее надежная фиксация в рабочем положении.

Минимальная ширина вертикальной пожарной лестницы без ограждения типа П1-1 составляет 0,6 м, а П1-2 – 0,8 м, что вызвано необходимостью создания большего пространства внутри ограждения; особенно с учетом того, что сотрудники, работники, поднимающиеся по ней одеты в боевую или зимнюю утепленную одежду.

Немаловажна также высота ограждений крыш, кровель, как и их прочность, устойчивость к резкой нагрузке, ведь от этого параметра напрямую зависит жизнь пожарных, спасателей, работников тех коммунальных, технических служб, что по роду профессиональной деятельности поднимаются на верхние точки зданий, сооружений, и работают там.

Высота ограждения без парапета должна составлять не меньше 0,6 м, с парапетом – 0,6 м минус высота парапета, а расстояние между горизонтальными связями ограждения не больше 0,3 м для обеспечения безопасности людей.

Для обеспечения удобства выхода на кровлю с вертикальных пожарных лестниц должны быть установлены прямоугольные площадки длиной не меньше 0,8 м.

Кроме того, хотя это, на первый взгляд, может показаться странным, но, видимо, в связи с реальными инцидентами головотяпства работников строительно-монтажных организаций, в ГОСТ Р 53254-2009 прописано прямое указание о том, что ограждения кровель не могут пересекать выходы на кровли с площадок стационарных пожарных лестниц.

Маршевая типа П2

Для подъема людей на высоту 10–20 м, а также в местах перепадов высоты крыш/кровель 1–20 м необходимо проектировать, устанавливать стационарные лестницы типа П1; а для подъема на здания, сооружения высотой больше 20 м, а также при таких же перепадах высот крыш/кровель строений необходимо применять стационарные лестницы типа П2.

Объяснение этого требования очевидно, ведь маршевая лестница – это наиболее безопасная, удобная для подъема/спуска людей конструкция как внутри, так и снаружи зданий, других строений.

По определениям ГОСТ:

• маршевая пожарная лестница состоит из жестко соединенных площадок и маршей;
• марш состоит из двух параллельных направляющих, что жестко соединены поперек опорными ступенями. Устанавливается наклонно под требуемым определенным углом;
• площадка состоит из основания с жестко закрепленным ограждением.

ГОСТ Р 53254-2009 регламентирует минимально необходимые размеры стационарных пожарных лестниц типа П2 с площадками и маршами:

• ширина лестничного марша – не меньше 0,6 м;
• длина ступени – не меньше 0,5 м;
• ширина ступени – не меньше 0,25 м;
• расстояние между ступенями при наклоне лестнице 45˚ – 0,2 м; при 60˚ и 80,5˚, что соответствует максимально допустимому по 123-ФЗ уклону 1:6 – 0,3 м.
• высота перил, как в просторечье называют высоту ограждения лестничных маршей и площадок – не меньше 1 м.

Учитывая, что стационарные лестницы типа П2 устанавливаются снаружи строений, которые могут находиться в любом климатическом поясе нашей страны, изобилующем дождями, ливнями, снегом; то настилы площадок, как и ступени лестничных маршей рекомендовано выполнять не только сплошными из рифленой стали для лучшего сцепления, но решетчатыми, следующего исполнения из:

• просечно-вытяжных стальных листов;
• штампованных элементов;
• стальных полос, поставленных на ребро в одном направлении;
• таких же полос и стального круглого прута.

Категорически запрещено использовать конструкции всех типов стационарных пожарных лестниц зданий, сооружений как основы, полок для прокладки каких-либо инженерных, технических коммуникаций – от водостоков до слаботочных линий телевидения, связи.

Образцы (варианты, фото)

Вертикальная пожарная лестница с ограждением типа П1-1

Вертикальная пожарная лестница с ограждением типа П1-2

Маршевая пожарная лестница типа П2

Требования

Пожарная безопасность людей, находящихся в зданиях, в первую очередь, определяется возможностью самостоятельно покинуть здание в случае возникновения очага возгорания, начала задымления; а также способностью специалистов подразделений пожарной охраны быстро попасть в различные места зданий, минуя традиционные, основные пути эвакуации, которые могут быть как заполнены людьми, покидающими строения, так и недоступны из-за высокой температуры пожара.

Для решения этой проблемы проводится немало организационных мероприятий, проектируется много строительных конструкций, технических устройств, изделий.

Наружные стационарные лестницы с маршами, используемые как эвакуационные для жителей общежитий, многоквартирных домов коридорного типа; работников организаций, персонала промышленных предприятий, так и для подъема сотрудников пожарных подразделений МЧС России, других пожарных формирований – это простой, эффективный вариант решения, не требующий больших затрат.

Устройство пожарных лестниц вертикального типа для выхода на кровли/крыши строений предназначено только для сотрудников пожарной охраны, обслуживающего персонала организаций коммунального хозяйства.

Нормативные документы, где изложены требования к необходимости проектирования, устройству пожарных лестниц разных типов; ограждений крыш, кровель строений:

• СНиП 21-01-97* (СП 112.13330.2011) – о пожарной безопасности строений;
• СП 55.13330.2016 (СНиП 31-02-2001) – об одноквартирных, в том числе частных жилых домах;
• СП 54.13330.2016 – о жилых многоквартирных зданиях – домах, общежитиях, являющийся актуальной редакцией СНиП 31-01-2003;
• СП 118. 13330.2012* – об общественных зданиях, сооружениях, являющийся актуализированной редакцией СНиП 31-06-2009;
• СП 1.13130.2020 – об эвакуационных путях и выходах;
• СП 160.1325800.2014 – о многофункциональных зданиях, комплексах;
• ГОСТ 25772-2021 – об общих технических условиях изготовления, монтажа стальных ограждений лестниц, крыш.

Отдельно стоит выделить нормы, регулирующие эксплуатационные испытания стационарных пожарных лестниц, ограждений крыш зданий и сооружений:

• НПБ 245-2001;
• ГОСТ Р 53254-2009.

Оба документа имеют практически одинаковые названия – об общих технических требованиях к наружным стационарным пожарным лестницам, ограждениям крыш/кровель, методах их испытаний.

Расположение стационарных пожарных лестниц на здании, общественном, промышленном сооружении – на глухой стене с торцов или тылового фасада здания, что обусловлено прежде всего скорее архитектурными требованиями, чем удобством пожарного проезда, подъезда к ним.

Нормы устанавливают их угол наклона не больше 1:6, в то время как наружные лестницы третьего типа, предназначенные для эвакуации людей с этажей зданий любого функционального назначения, не называемые пожарными; но выполняющие, в том числе и эту функцию, ведь по ним точно так же поднимаются пожарные в ходе разведки, ликвидации пожара, должны иметь уклон не больше 1:2.

Существенным отличием является также ширина пожарных и наружных эвакуационных лестниц, которая у первых может быть небольшой, а у вторых должна быть не меньше расчетной для данного вида здания, соответствовать ширине внутренних лестниц, чтобы обеспечить эвакуацию.

Говоря о требованиях к стационарным пожарным лестницам нельзя не упомянуть их защитное ограждение, а также ограждение обслуживаемых крыш, скатных кровель, на которые они ведут.

Характеристики, требования к изготовлению, размеры ограждений изложены в ГОСТ 25772-83, в частности:

• Требования стандарта распространяются на стальные ограждения.
• Их основные размеры, а также расстояния между элементами ограждений принимаются по таблице 3.
• Несущие каркасы ограждений необходимо выполнять сварными.
• Ограждения должны выдерживать нагрузки, что предусмотрены СНиП 2.01.07-85* (СП 20.13330.2016) о нагрузках и воздействиях на строительные конструкции.

На поверхности ограждения должна отсутствовать ржавчина, заусенцы, механические повреждения.

Испытания пожарных лестниц и ограждений кровли (крыш)

Эксплуатация таких конструкций не подразумевает обязательное техническое обслуживание, но недостаточен и лишь визуальный осмотр, неспособный выявить необратимые изменения в металле, находящимся круглый год в неблагоприятных атмосферных условиях, сопровождаемых резкими перепадами температуры воздуха, упоминания о котором можно встретить в некоторых рекомендациях.

Вот что официальным языком говорят по этому поводу нормативные документы:

• В «Правилах противопожарного режима в РФ» (ППР) сказано, что руководителю организации, на балансе которой находятся здания с наружными пожарными лестницами, ограждениями на крышах/покрытиях строений, должно обеспечить их содержание в исправном состоянии; для чего необходима регулярная очистка ото льда, снега, проведение эксплуатационных испытаний не реже одного раза в пятилетку с составлением протокола испытаний соответствующего образца.
• В пункте 6.1.4 ГОСТ Р 53254-2009 указано, что эти же конструкции необходимо испытывать при сдаче строений в эксплуатацию, а затем также не реже 1 раза за пятилетие подвергать периодическим испытаниям.
• Кроме того, что наружные пожарные лестницы, ограждения кровель зданий, естественно, должны содержаться в исправном состоянии; они не реже одного раза в году должны подвергаться обследованию на целостность конструкции, о чем необходимо составить соответствующий акт.
• Если будут обнаружены дефекты, нарушения целостности наружных пожарных лестниц, ограждений кровель, то необходимо провести восстановительные работы, необходимый ремонт с последующим внеочередным испытанием на прочность.
• Результаты испытаний всех конструкций, установленных на строениях, признаются удовлетворительными, если они соответствуют требованиям ГОСТ; в противном случае, при отрицательных результатах даже по одному из показателей, повторные испытания проводят только после устранения недочетов.
• Весь объем проверок, испытаний приведен в таблице 2 данного ГОСТ.

В этом различия между требованиями ППР и ГОСТ, в котором есть соответствующие разъяснения о том, кто проводит испытания и как часто:

• Как ежегодное обследование, так и эксплуатационные испытания вертикальных, маршевых пожарных лестниц, ограждений крыш строений проводят организации, обладающие аттестованным испытательным оборудованием, набором измерительного инструмента с результатами его проверок, а также имеющие обученный персонал.
• Как можно заметить, в этом официальном документе нет и упоминания ни о каких лицензированных, кем бы то ни было, специализированных организациях; аккредитованных лабораториях; аттестованных высококвалифицированных работниках.

Порядок, метод испытаний по каждому элементу стационарных пожарных лестниц, ограждений подробно, понятным языком изложены в разделе 6.2 данного ГОСТ:

• Все испытания проводят днем в условиях хорошей прямой видимости, с соблюдением необходимых требований техники безопасности, с ограждением места испытаний предупреждающими знаками.
• Испытания конструкций на прочность являются статичными, а величины нагрузок выбираются с условием максимально возможной нагрузки на конструкцию, с коэффициентом запаса прочности 1,5.
• Испытательные нагрузки создаются любым доступным способом, но полностью исключающим присутствие людей под нагружаемой конструкцией – электрической лебедкой с редуктором, гидравлическим насосом и другими механизмами, устройствами.
• Основные габариты всех конструкций допустимо измерять как традиционным измерительным инструментом – рулеткой, линейкой, штангенциркулем, так и современными средствами, например, лазерным дальномером.
• Контроль качества сварных швов, защитных антикоррозионных покрытий проводят визуально.
• Каждую пятую ступень вертикальных, маршевых лестниц проверяют на прочность нагрузкой 180 кгс, прикладывая ее посредине ступени на 2 мин, после чего должна сохраниться целостность, не должно быть признаков остаточной деформации.
• Аналогичным по времени, оценкам после испытаний, но с расчетными нагрузками по несложным формулам, приведенным в ГОСТ для каждой конкретной конструкции, проводят испытания балок крепления вертикальных лестниц, лестничных маршей, площадок лестниц.
• Прочность ограждения вертикальных лестниц, маршей и площадок маршевых лестниц, а также ограждений кровель, крыш, покрытий строений проверяют приложением горизонтальной нагрузки 54 кгс в точках, указанных в ГОСТ для каждого вида конструкций.

По результатам испытаний составляется протокол, форма которого приведена в приложении Е ГОСТ Р 53254-2009, а на всех наружных пожарных лестницах, ограждениях кровель, прошедших испытания, закрепляют бирки/таблички с информацией об испытаниях. Их форму, как и способы нанесения информации, определяет организация, проводившая испытания, с учетом климатических особенностей региона.

Часто задаваемые вопросы

Нужна ли лицензия на монтаж пожарной лестницы?

— Нет.

Испытание пожарных лестниц – лицензируемый вид деятельности?

— Нет, так как такого вида работ, услуг нет в перечне лицензируемых видов деятельности МЧС. Поэтому лицензия на право производства таких работ не требуется.

Каково расстояние между пожарными лестницами?

— Не нормируется.

Каково расстояние от пожарной лестницы до стены?

— Согласно таблицы Б.1 приложения Б ГОСТ Р 53254-2009 о лестницах пожарных наружных стационарных, оно должно быть не менее 300 мм.

Чем отличается пожарная лестница от эвакуационной?

— Максимально разрешенным уклоном и шириной. Для пожарной лестницы – это 1:6 и 0, 6 м, а для эвакуационной – 1:2 и 0, 9 м. Кроме этого пожарная лестница может иметь выход на кровлю.

Чем красить (окрашивать) пожарную лестницу и в какой цвет?

— Согласно пункта 6.2.8 ГОСТ Р 53254-2009 грунтовка и окраска конструкций наружных пожарных лестниц должны соответствовать V классу по ГОСТ 9.032-74 о лакокрасочных покрытиях, при этом цвет не нормируется.

Каким знаком (табличкой) обозначается пожарная лестница?

— Согласно ГОСТ 12.4.026-2015 «Цвета сигнальные, знаки, безопасности и разметка сигнальная» она обозначается знаком F 03:

Знак “Пожарная лестница”

и устанавливается в месте ее нахождения.

Каковы требования к двери, ведущей на пожарную лестницу?

— Высота в свету не менее 1,9 м, ширина не менее 0,8 м.

Н1, Н2, Л1, Л2 и требования к ним (фото и видео)

Лестничная клетка  — это сама лестница с маршами, площадками и ограждениями плюс стены  с проемами в них (оконными и дверными), а также перекрытие и полы ограждающие ее. Всем понятно, что лестницы служат нам для перемещения на разные уровни здания.

Но не каждый обыватель задумывается, глядя на лестничную клетку, что в случае пожара она может стать или  не стать спасительным коридором к свежему воздуху и безопасности. В данном случае, можно сказать, решается здоровье человека, а возможно и жизнь.

Лестничные клетки возводят не по решению застройщика, а с соблюдением СНиПов

Полезная информация

Настоятельно рекомендуем всем застройщикам не упускать из виду этот важнейший аспект строительства, в особенности тех, кто проектирует и строит своими руками. Возможно, далее статья будет выглядеть как скучная инструкция, но вчитавшись внимательно, вы легко разберетесь и почерпнете нужное именно для вашего случая.

Однако не следует забывать, что нередко теория с практикой разнятся, поэтому прежде, чем приступать к каким-либо видам работ, следует убедиться в точности полученных данных, замеров и сведений. Мы не будем описывать подробную инструкцию к монтажу каждого вида клетки, далее будет предоставлена полная информация о назначении и классификации конструкций.

Доступные размеры, которые применяются на определенных конструкциях, в зависимости от назначения

Классификация лестничных клеток

Основой различия является пожарная безопасность и беспрепятственная эвакуация людей при возгорании и дымообразовании в здании, вследствие чего образуются следующие типы лестниц и лестничных клеток:

1. Лестницы.

• Внутренние – тип 1.
• Внутренние открытые – тип2.
• Наружные открытые – тип 3.

2. Обычные типы:

На рисунке изображены типы клеток, которые чаще всего используются в многоквартирных жилых домах

• Лестничная клетка типа Л1 — должна иметь остекленные или неостекленные (открытые) проемы на каждом этаже в наружных стенах.
• Лестничные клетки типа Л2 — имеющие естественное освещение посредством остекленных или открытых проемов в покрытии.

Незадымляемые конструкции:

• Лестничная клетка типа Н1 —  имеющая вход в нее с этажей здания через уличную часть сооружения по открытому переходу, обеспеченному незадымляемостью. Обычно используется в административных и учебных заведениях, для безопасной эвакуации людей.
• Лестничная клетка типа Н2 —  обладающая подпором (подачей) воздуха при возможном пожаре, что позволяет людям получать кислород.
• Лестничная клетка типа Н3 —  оборудованная входом с этажа через тамбур с воздушным подпором во время пожара или постоянной подачей.

Так классифицируется тип лестничных клеток согласно СНиП на пожарную безопасность зданий и сооружений. Как видно, основным фактором разбивки на типы конструкций является степень задымляемости конструкций при возникновении пожара.

Более вместительная таблица с примерами всех типов лестничных клеток

Примечание! Это не относится к домашним лестницам, установленным в загородных домах, для перехода между двумя-тремя уровнями.

Требования к лестницам и лестничным клеткам

Так как лестничные конструкции служат при пожаре эакуационным выходом, СНиП 21-01-97* «Пожарная безопасность зданий и сооружений» регламентирует пожарно–технические параметры лестниц, маршей и площадок:

Коридоры, примыкающие к лестницам, также должны быть оборудованы согласна СНиПу

1. Ширина лестничного марша, по которому планируется эвакуация людей, должна быть не меньше расчетной, либо равна и более, ширины любого выхода (двери) на нее, предназначенного для эвакуации. При этом соответствовать допустимым размерам:

• Здания класса Ф 1.1 – размер должен быть 1350 мм.
• Для зданий с количеством людей, одновременно пребывающим на каждом следующем этаже, кроме первого, превышающим 200 человек – ширина около 1200 мм.
• Для лестниц, предусмотренных для выхода на одиночное рабочее место – не менее 700 мм.
• В других случаях – в среднем 900 мм.

2. Допустимый уклон лестниц для эвакуации — 1:1; глубина проступи — не меньше 250 мм,  высота подступенника — не выше 220 мм.

Важно! Нарушая стандартные размеры, вы допускаете возможность спускающихся или поднимающихся людей сбивать шаг, спотыкаться и падать.

3. Уклон для открытых лестниц может достигать соотношения 2:1.

К сведению! Уклон это соотношение глубины проступи и высоты ступеньки (подступенника).

4. Лестницы открытого типа следует изготавливать из негорючих материалов и монтировать около глухих (без световых проемов) стен, класса не ниже К1, с высоким пределом огнестойкости. Такие лестницы должны быть оборудованы площадками на уровне эвакуационных выходов, ограждены на высоту не менее 1200 мм. Расстояние до ближайшего оконного проема не должно быть менее 1000 мм.
5. По ширине лестничные площадки должны соответствовать ширине марша.

Необходимая ширина лестничного марша

6. Двери на лестничную клетку не должны, при открытии, заужать имеющуюся ширину маршей и площадок, на которые выходят. К тому же все двери следует оборудовать доводчиками, позволяющими фиксировать полотно в нужном положении.
7. Не допускается загромождение  лестничных клеток:

• Встроенными шкафами. Исключение – шкафы с коммуникациями.
• Оборудованием, выступающим на высоте 2200 мм от проступей и площадок из плоскости стен.
• Бытовыми предметами (ящики, детские коляски и многое другое).
• Прокладывать газопроводы, электрокабели. Исключение составляет проводка для освещения непосредственно лестничной клетки.

8. Допускается:

• Располагать приборы системы отопления исключительно в незадымляемых помещениях — лестничные клетки типа Н2 и Н1.

Использование светящихся перил – позволяет эксплуатировать лестницу в любое время, так как оборудование имеет подключение к запасному питанию

• Расположение мусоропровода и электропроводки для освещения жилых помещений в обычных лестничных клетках сооружений до 28 м.

9. Лестничные клетки следует оборудовать  выходом наружу непосредственно, либо через вестибюль. Примыкающие к вестибюлю коридоры требуется отгородить стеной (перегородкой) с дверным проемом. Если эвакуационный выход осуществляется по двум лестница через общую площадку, то одна, как минимум, должна быть оборудована выходом непосредственно на территорию, прилегающую к зданию. Лестничные клетки типа Н1 обязаны иметь выход исключительно непосредственно наружу.
10. Лестничные клетки типа Л1, Н1 и Н2 следует освещать естественным путем, через специальные отверстия  в фасадных стенах на каждом этаже. Рекомендованная площадь световых проемов – 1,2 м2 и более. Количество неосвещенных, таким образом, конструкций не должно превышать 50% от общего количества. Это правило работает для зданий:

• Класса Ф2, Ф3 и Ф4 — клетки типа Н2, Н3 устроенные с доступом воздуха при пожаре.
• Класса Ф5 категории В (высота до 28м), — клетки типа Н3 с возможность попадания воздуха при пожаре. Что касается категорий Г и Д, то в них не имеет значение высота сооружения.

На рисунке пример правильной лестницы для жилых помещений

11. Лестничные клетки типа Л2 необходимо оборудовать световыми проемами в покрытии площадью около 4 м2, при условии наличии просвета между проемами шириной не менее 700 мм. Либо световой шахты по всей высоте лестничной клетки, горизонтальным сечением не меньше 2 м2.
12. Защита лестничных клеток ( для типов Н2 и Н3) от задымления предусматривается в соответствии со СНиПом 2.04.05. В случае необходимости лестницы типа Н2 делят по высоте на отдельные пространства с помощью глухих противопожарных перегородок. Переход из отсека в отсек осуществляется вне лестницы.
13. Лестничные клетки типа Н2 оборудуются глухими (не открывающимися) окнами.
14. Открытые переходы  к конструкциям типа Н1 устраиваются шириной от 1200 мм, высотой ограждения 1200 мм. Расстояние между дверными проемами  в уличной воздушной зоне 1200 мм и между дверными проемами и окном более 2000 мм. Это обеспечивает незадымляемость лестничной клетки.
15. В зданиях с допустимой высотой до 28 м практически любой классности функциональной пожарной опасности могут предусматриваться лестничные клетки типа Л1. Для зданий класса Ф5 (с категориями А и Б) выход в коридор на этажах должен быть предусмотрен посредством  тамбура-шлюза с постоянным доступом воздуха.
16. Для зданий выше 28 м рекомендованы незадымляемые лестничные клетки типа Н1.
17. Лестничные клетки типа Л2 допустимо предусматривать в зданиях с классом пожарной опасности Ф1, Ф2, Ф3 и Ф4 высотой не более 9 м.
18. В зданиях с оборудованными незадымляемыми лестничными клетками устанавливают системы дымоудаления с датчиками дыма во всех общих помещениях (холлы, коридоры, фойе,  вестибюли).

Примечание! Датчики дыма следует устанавливать в любых местах, где существует вероятность возгорания, они обеспечивают практически полную безопасность людей, находящихся в помещении.

Немаловажный момент – сооружения правильной лестницы на выходе из подвала

Классификация зданий и помещений

Еще несколько понятий, которые мелькали в тексте и, возможно, вызвали вопросы. Речь идет о возможной пожарной опасности, по которой разбиваются на классы сооружения, здания и их части — помещения в зависимости от меры безопасности для людей находящихся в них в случае пожара.

При классификации учитываются многие факторы:

• Возраст.
• Физическое состояние.
• Возможность пребывать в состоянии сна.
• Количество постоянно присутствующих.

Станет понятнее, если приведем несколько классов ФПО (функциональной пожарной опасности):

1. Ф 1 – помещения для постоянного и временного проживания.

• Ф 1. 1 – учреждения для детей дошкольного возраста, специальные инвалидов и престарелых граждан, больницы, корпуса для сна школ – интернатов.
• Ф 1.2 – гостиницы, общежития, дома отдыха, пансионаты, санатории.
• Ф 1.3 – жилые многоквартирные дома.

2. Ф 2 – культурно – просветительные и зрелищные заведения.

• Ф 2. 1 – цирки, театры, концертные залы, спортивные сооружения, клубы и другие направления в закрытых помещениях.
• Ф 2.3 – подобные заведения вышеописанным на открытых площадках.
• Ф 2.2 – выставки, музеи, танцевальные залы в закрытых помещениях.
• Ф 2.4 – то же на открытом воздухе и так далее до Ф 5 (читайте первоисточник – СниП).

То, что вы видите на фото – также называется лестничным маршем, все правила по эксплуатации применяются к ней в полной мере

Вышеизложенное является частью дополнительной информации о пожарной безопасности строящихся и готовых сооружений в отношении конструкций лестничных клеток. Мы постарались дать как можно больше полезных сведений на данную тематику, чтобы у вас не осталось вопросов, и были найдены все ответы.

Также в статье имеются полезные рисунки и фотографии, которые позволяют ознакомиться с данной темой наглядно.

Наглядный пример того, как выглядит лестничная клетка в разрезе

Вывод

Обустройство лестничных клеток, как вы уже поняли, требует особого подхода, безусловно, это не касается тех конструкций, что возводят в загородных домах (читайте также статью Высота перил лестницы: от размера до готового изделия).

Хотя и для них есть некоторые требования по технике безопасности:

• Не допускается монтаж лестниц с узкими ступенями и без установки перил, особенно это касается винтовых сооружений, когда люди пытаются сэкономить как можно больше пространства. На таких конструкциях ограждения должны быть расположены с внешней стороны, с соблюдением норм и правил по установке балясин.

Высота перил лестницы: от размера до готового изделия

• Все лестницы должны иметь возможность не только по ним подниматься, но и переносить, в случае чего, различные предметы: коляски с детьми, кресло для инвалидов и многое другое.
• Для деревянных конструкций есть одно важное требование – материал следует должным образом обработать, чтобы исключить возможность возгорания. Запомните, нельзя использовать слишком сухую древесину, так как именно она становится зачастую источником пожара в доме. Цена, в данном случае, не показатель.

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

типов лестниц, объяснение | Architectural Digest

Ремонт

Какую форму вы бы выбрали для своего дома?

Автор Lindsey Mather

1 августа 2017 г.

Опытные ремонтники знают, что делать: принятие одного дизайнерского решения ведет к тому, что кажется миллионом других задач. (Итак, вы хотите плитку на кухне? Какого цвета плитку? Какого рисунка? Сколько вам нужно?) Это, безусловно, верно, когда речь идет о вашей лестнице. Возможно, вы нарисовали это карандашом на чертежах, но это только начало. Мы даже не говорим здесь о стиле ступеней, подступенков или перил. Нет, первое, о чем вам нужно подумать, это фактические форма лестницы. Читайте дальше, чтобы увидеть восемь популярных типов лестниц, от простых до сложных. Принесите свои фавориты своему архитектору и подрядчику, чтобы обсудить, что лучше всего подходит для вашего дома.

1. Прямой

Прямой (буквально). Прямые лестницы имеют один линейный марш без изменения направления.

При входе в квартиру на Манхэттене стоит сшитое внакидку кресло Жака Аднета, около 19 г.50.

William Abranowicz

2. Г-образный (он же четверть оборота)

Классический прямой фасон, немного жуженый вверх. В этой конструкции лестница в какой-то момент делает поворот на 90 градусов, уходя влево или вправо после площадки.

В доме в Новом Орлеане лестница, смягченная леопардовой дорожкой, украшена фотографиями Ричарда Аведона и Билла Кинга из рекламы Blackglama, которую придумал домовладелец и бывший рекламный менеджер Питер Роджерс.

Эрик Пясецкий

3. Забежная лестница

Чуть более сложная сестра Г-образной лестницы. Набор забежных ступеней — ступеней, которые с одной стороны шире, чем с другой — заменяют площадку для экономии места.

Гравюры с изображением птиц начала 18 века украшают стену рядом с задней лестницей дома в Новом Ханаане, штат Коннектикут.

John M. Hall

4. U-образная форма (также известная как полуоборотная)

Если вы когда-нибудь обещали себе, что будете каждый день подниматься по лестнице в своем офисе, вы видели этот стиль возврата к основам. Изгиб сделан еще дальше, чтобы сформировать полную U-образную форму, и, как и в L-образной лестнице, площадка разделяет два параллельных марша.

В квартире на Манхэттене трехэтажный лестничный пролет украшают обои, придуманные Эрнестом де ла Торре и изготовленные на заказ де Гурне.

Pieter Estersohn

5. Спираль

Компактная конструкция, сосредоточенная вокруг одного полюса, так что, если смотреть на нее сверху, она образует идеальный круг. Что нужно учитывать: узкие клиновидные ступени винтовой лестницы не самые легкие для прохождения. (Избегайте их, если вы неуклюжи.)

Лестница, ведущая из подвала на второй этаж, примыкает к чилийскому дому на берегу озера.

Carlos Equiguren

6. Изогнутая

В отличие от забежных или L-образных лестниц, криволинейная лестница не имеет площадок. Вместо этого лестница является непрерывной и следует за изгибом перил, создавая поразительное архитектурное решение.

Самые популярные

Чтобы смягчить формальность вестибюля в Северной Каролине, архитектор и дизайнер Рассел Гровс упростил балясины и установил на ступенях сизаль Patterson, Flynn & Martin.

Саймон Аптон

7. Раздвоенная

Самая большая из всех — это стиль легендарной лестницы «Титаник» — раздвоенная лестница включает в себя один широкий набор ступеней, который разделяется на два меньших марша, идущих в противоположных направлениях.

8. Лестница

Здесь пояснений не требуется. Владельцы небольших домов, отчаянно нуждающиеся в хоть малейшей дополнительной площади, могут пойти по этому пути.

Травяная ткань выстилает музыкальный шкаф в Канзас-Сити, штат Миссури, в доме исполнительного директора Hallmark Cards Дэвида Хименеса.

Джошуа МакХью

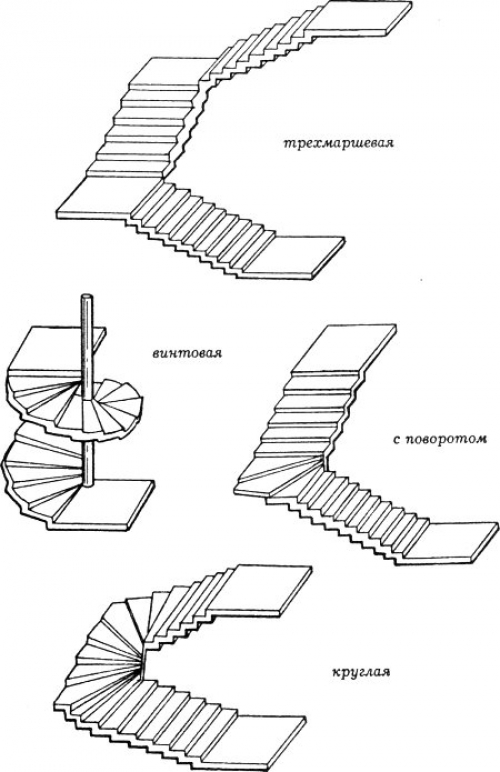

Типы лестниц — преимущества и недостатки.

Keuka Studios предлагает различные типы лестниц, а также может разработать индивидуальные перила для канатов, стеклянные или металлические перила для новых или существующих лестниц. Говоря с клиентами о проектах лестниц и перил, мы стараемся объяснить нашим клиентам терминологию проектирования лестниц. Чтобы узнать больше о типах лестниц, которые мы предлагаем, и о терминах, которые мы используем в процессе проектирования, взгляните на этот список популярных стилей лестниц:

1. Прямая лестница

2. L-образная лестница

3. U-образная лестница

4. Забежная лестница

5. Винтовая лестница

6. Изогнутая лестница

7. Консольные лестницы

8. Раздельная лестница (раздвоенная)

9. Лестницы

Дополнительные ресурсы для проектов лестниц

1. Прямая лестница

Прямая лестница с центральной площадкой

Что такое прямые лестницы?

Прямые лестницы — это лестницы без изменения направления. Они, безусловно, являются одним из наиболее распространенных типов лестниц, которые можно найти как в жилых, так и в коммерческих объектах. Ниже приведены примеры прямых плавающих лестниц, изготовленных из различных стилей косоуров, типов перил и пород дерева.

Что такое прямые лестницы с центральной площадкой?

На более длинных лестничных пролетах вставлена ​​площадка для разделения марша. Строительные нормы и правила требуют этого для этажей высотой более 12 футов. Прямые лестницы, особенно в коммерческих зданиях, часто имеют площадки на полпути к лестнице.

Преимущества прямых лестниц:

• По прямым лестницам проще всего подниматься и спускаться или подниматься/спускаться, как говорят в отрасли.
• Как правило, их проще всего построить, однако это во многом зависит от уровня детализации проекта.
• Прямые лестницы нужно соединить только сверху и снизу (промежуточная опорная конструкция не требуется).
• Они хорошо подходят для домов с минималистским дизайном благодаря присущей им простоте.
• Путем выбора более тонких ступеней, открытых подступенков и тонких металлических косоуров прямые лестницы можно сделать более прозрачными, чем лестницы других типов, что позволит меньше препятствовать обзору.
• Посадка не требуется, если количество подступенков не превышает 16 или общая высота по вертикали менее 12 футов.
• Соорудить перила и поручни для прямых лестниц относительно просто.
• Измерение перил для прямых лестниц проще, чем для других конструкций лестниц.

Недостатки прямых лестниц:

• Прямые лестницы занимают довольно много линейного пространства, которое необходимо предусмотреть в проекте.
• Некоторые другие типы лестниц создают барьер конфиденциальности между этажами вашего дома. Прямые лестницы не обеспечивают уединения.
• Для лестницы высотой 12 футов требуется площадка, чтобы разделить пролет. Добавление лестничной площадки займет гораздо больше места, поэтому такие лестницы редко используются в жилом строительстве. Вы будете чаще видеть их в больших коммерческих зданиях.

2. L-образные лестницы

L-образные лестницы

Что такое L-образные лестницы?

Г-образная лестница представляет собой вариант прямой лестницы с изгибом в некоторой части лестницы. Этот изгиб обычно достигается путем добавления площадки в точке перехода. Изгиб часто 90 градусов, однако, это не обязательно должно быть. Если площадка находится ближе к верху или низу лестницы, ее иногда называют длинной L-образной лестницей или четвертьоборотной лестницей.

Преимущества Г-образных лестниц:

• Г-образные лестницы могут быть более интересными с визуальной точки зрения.
• Создают визуальный барьер между этажами, создавая приватность.
• Лестницы L-образной формы могут немного улучшить передачу звука между этажами, если лестница находится внутри стен.
• Некоторые считают, что они безопаснее, чем прямые лестницы, так как центральная площадка снижает количество ступенек, с которых можно упасть на одном марше.
• На площадке можно остановиться и отдохнуть во время подъема.
• Их можно расположить в углу комнаты, если это лучше подходит для вашего дизайна.

Недостатки Г-образных лестниц:

• Г-образные лестницы немного сложнее построить, чем прямые лестницы.
• Для площадки L-образной лестницы обычно требуется опора. Часто он встроен в окружающие стены, поэтому остается незамеченным. Однако в современных домах обычно желательно расширить пространство, оставив видимой лестничную конструкцию. В этих случаях опорная конструкция может быть визуально уменьшена за счет использования прочности стали для создания тонких опорных элементов. Благодаря тщательному проектированию можно полностью отказаться от поддержки приземления.
• Поручни для этих типов лестниц требуют больше навыков и планирования, чем поручни для прямых лестниц.
• В климатических условиях, где используются подвальные помещения, лестницы обычно располагаются друг над другом для эффективного использования пространства. Поскольку подвалы часто используются для хранения, большие предметы могут быть затруднены с перемещением в подвал и из него.

3. П-образные лестницы

П-образные лестницы

Что такое П-образные лестницы?

П-образные лестницы представляют собой два параллельных марша прямых лестниц, соединенных площадкой, которая создает поворот на 180 градусов в линии прохода.

Преимущества U-образных лестниц :

• U-образные лестницы легче вписать в архитектурный план.
• Представляют интерес с архитектурной точки зрения.
• Площадка(и) может предложить точку отдыха на полпути вверх по лестнице.

Недостатки U-образных лестниц:

• Эти типы лестниц немного сложнее построить, чем более простые типы лестниц.

4. Забежная лестница

Забежная лестница

Что такое забежные лестницы?

Забежные лестницы представляют собой вариант Г-образной лестницы, но вместо плоской площадки имеют пирогообразные или треугольные ступени на угловом переходе.

Преимущества винтовых лестниц:

• Основное преимущество винтовых лестниц заключается в том, что они занимают меньше места, чем многие другие типы лестниц. Они очень распространены в старых домах и часто используются в качестве второстепенной лестницы. Например, они распространены в домах, где парадная лестница находится в подъезде. В этих случаях забежная лестница часто используется как вход на кухню.
• Они представляют больший визуальный интерес, чем лестницы других типов. Забежные лестницы визуально создают более плавный переход, поскольку они извиваются вокруг углов. По этой причине они завоевали популярность в современных домах. Их компактность также сделала их привлекательными в экологичном дизайне дома.

Недостатки винтовой лестницы:

• По винтовой лестнице перемещаться немного сложнее, чем по L-образной лестнице.
• К ним может быть сложнее добавить перила, чем к некоторым другим типам лестниц.
• Как и в случае с Г-образными лестницами, обычно требуется центральная опора.

5. Винтовая лестница

Винтовая лестница

Что такое винтовая лестница?

Винтовые лестницы следуют винтовой дуге. Обычно они имеют очень компактную конструкцию, а ступени расходятся вокруг центральной опоры.

Преимущества винтовых лестниц:

• Одним из основных преимуществ винтовых лестниц является их компактность. Они очень популярны на палубах с видом на пляж, где пространство в большом почете. По той же причине они также широко используются на городских лофтах.
• Спиральные лестницы могут быть привлекательными, и существует множество вариантов стилей перил, которые могут существенно повлиять на общий вид лестницы.
• Поскольку центральная стойка и площадка обычно обеспечивают структурную поддержку лестницы, они не нуждаются в дополнительных опорных конструкциях, что упрощает установку по сравнению со многими другими типами лестниц.

Недостатки винтовых лестниц:

• По винтовым лестницам труднее перемещаться, чем по другим типам лестниц. Именно по этой причине коды не позволяют использовать их в качестве основного доступа ко второму этажу дома. Проходимость улучшается по мере увеличения внешнего диаметра, поэтому, если у вас есть место, вы можете подумать о том, чтобы сделать его немного больше. Мы рекомендуем идти 5 футов в диаметре, если вы можете.
• Тяжело подниматься по винтовой лестнице.
• Только один человек может одновременно подниматься или спускаться по лестнице.

6. Изогнутые лестницы

Изогнутые лестницы

Что такое изогнутые лестницы?

Как и винтовые лестницы, изогнутые лестницы следуют по винтовой дуге. Однако они, как правило, имеют гораздо больший радиус и обычно не описывают полный круг. Изогнутые лестницы добавляют элегантности любому дому или бизнесу. По этой причине они почти всегда располагаются у входа, где производят наилучшее первое впечатление.

Преимущества изогнутых лестниц:

• Изогнутые лестницы часто очень элегантны и традиционны, но этот тип дизайна также может быть адаптирован к современной архитектуре.
• По ним относительно легко пройти, если радиус большой.

Недостатки изогнутых лестниц:

• Изогнутые лестницы, безусловно, являются самыми сложными в изготовлении из всех типов лестниц. Фактически, строительство изогнутых лестниц представляет собой вершину достижений для любого строителя или производителя лестниц. По этой причине они являются наиболее дорогостоящими в строительстве.

7. Консольные лестницы

Что такое консольные лестницы?

Консольные лестницы сделаны таким образом, чтобы ступени лестницы парили в воздухе без опоры. Стрингер лестницы будет прикреплен к одному концу ступеней и может быть скрыт или открыт. Консольные лестницы добавят интереса и простора любому помещению.

Преимущества консольных лестниц:

• Консольные лестницы создают больший визуальный интерес и более уникальны, чем лестницы других типов
• Стрингер, как правило, расположен сбоку или скрыт в стене, что позволяет увеличить высоту над головой
• Консольные лестницы делают помещение более открытым и просторным

Недостатки консольных лестниц:

• Дизайн Необходимо учитывать конструкцию для поддержки консольной лестницы.
• Опоры протектора должны быть рассчитаны на вес и потенциальный крутящий момент.
• Консольные лестницы дороже, чем типичные лестницы с одной косой, из-за дополнительных конструктивных требований.

8. Раздельная лестница (раздвоенная)

Что такое раздельная лестница?

Раздельные лестницы, также известные как раздвоенные лестницы, обычно имеют широкий набор ступеней, начинающихся внизу и заканчивающихся на площадке на полпути вверх по лестнице. Лестница у площадки разделялась на две более узкие лестницы, ведущие в противоположных направлениях. .

Преимущества раздельных лестниц:

• Раздельные лестницы позволяют одной лестнице функционировать как две, ведущей к разным частям здания, что обеспечивает легкий доступ к каждому концу верхнего уровня.
• Они придают зданию впечатляющий архитектурный вид.
• Обычно используется в больших домах или коммерческих зданиях в качестве парадного входа. Они подходят для внутреннего или внешнего расположения.

Недостатки раздельных лестниц:

• Раздельные лестницы занимают много места. Это требование пространства необходимо учитывать при проектировании здания.
• Раздельные лестницы дороже большинства лестниц.

9. Лестницы

Библиотечная лестница

Что такое архитектурные лестницы?

Лестницы, как и лестницы, могут служить средством доступа.
